Κύρια Μνήμη (Main Memory)
|
|
|
- Σωφρονία Σπανός
- 5 χρόνια πριν
- Προβολές:
Transcript
1 Κύρια Μνήμη (Main Memory) 1
2 Πηγές/Βιβλιογραφία Memory Systems: Cache, DRAM, Disk, Bruce Jacob, Spencer W. Ng, David T. Wang, Morgan Kaufmann Publishers, 2008 Onur Mutlu, Main Memory & DRAM Fundamentals, Computer Architecture - Lecture 4 ETH, 2017 (slides & video) 2
3 Η μνήμη για τον προγραμματιστή LOAD MEMORY STORE 3
4 Ιδανική Μνήμη Μηδενικό κόστος προσπέλασης (zero latency) Άπειρη χωριτικότητα (infinite capacity) Άπειρο εύρος ζώνης (infinite bandwidth) Μηδενικό κόστος ($) (zero cost) Πρόβλημα Οι απαιτήσεις της ιδανικής μνήμης είναι αντικρουόμενες Μεγάλη χωρητικότητα αυξημένος χρόνος προσπέλασης Μικρός χρόνος προσπέλασης αυξημένο κόστος ($) Μεγάλο εύρος ζώνης αυξημένο κόστος ($) 4
5 _bitline Τεχνολογίες Μνήμης: DRAM Dynamic random access memory (DRAM) Η λογική τιμή == φορτίο πυκνωτή» 1 ο πυκνωτής ειναι φορτισμένος» 0 ο πυκνωτής είναι εκφορτισμένος Μικρό δομικό στοιχείο Μεγάλη πυκνότητα (higher density) Πυκνωτής Αργή προσπέλαση (slower access) Χρειάζεται αναζωογόνηση (refresh)» ρεύματα διαρροής ο πυκνωτής μπορεί να αποφορτιστεί σε μερικά ms row enable 5
6 bitline _bitline Τεχνολογίες Μνήμης: SRAM Static random access memory (SRAM) Η λογική τιμή αποθηκεύεται σε διάταξη 2 αντιστροφέων διασταυρωμένης σύζευξης Μεγάλο δομικό στοιχείο (6Τ) Μικρή πυκνότητα (lower density) Όχι πυκνωτής Γρήγορη προσπέλαση (faster access) Δε χρειάζεται αναζωογόνηση (no refresh) row select 6
7 low cost fast access large capacity fast access Τεχνολογίες μνήμης Aπαιτήσεις μνήμης Tradeoffs Μεγαλύτερη χωρητικότητα αργή προσπέλαση SRAM, 512 Bytes, sub-nanosec SRAM, KByte~Mbyte, ~nanosec DRAM, Gigabyte, ~50 nanosec Hard Disk, Terabyte, ~10 millisec Γρηγορότερη προσπέλαση αυξημένο κόστος ($) SRAM, < 10$ per Megabyte DRAM, < 1$ per Megabyte Hard Disk < 1$ per Gigabyte Οι τιμές αλλάζουν με τον χρόνο, αλλά η τάση είναι η ίδια 7
8 faster per byte cheaper per byte Ιεραρχία μνήμης CPU Καλό locality των δεδομένων η μνήμη φαίνεται γρήγορη μεγάλη Μεταφορά δεδομένων που χρησιμοποιούνται εδώ fast and small Mem Backup large but slow Mem 8
9 Ιεραρχία μνήμης On CPU Chip Register File 32 words, sub-nsec L1 cache ~32 KB, ~nsec L2 cache ~256 KB, many nsec manual/compiler Register spilling Automatic HW management L3 cache, ~8MB, many nsec Intel RDT HW/SW management Off Chip Main memory (DRAM), GB, ~100 nsec Swap Disk 100 GB, ~10 msec Automatic (OS) demand paging 9

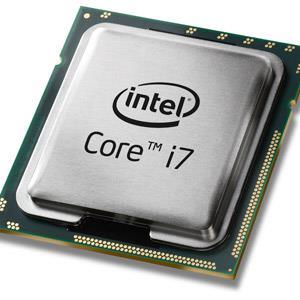

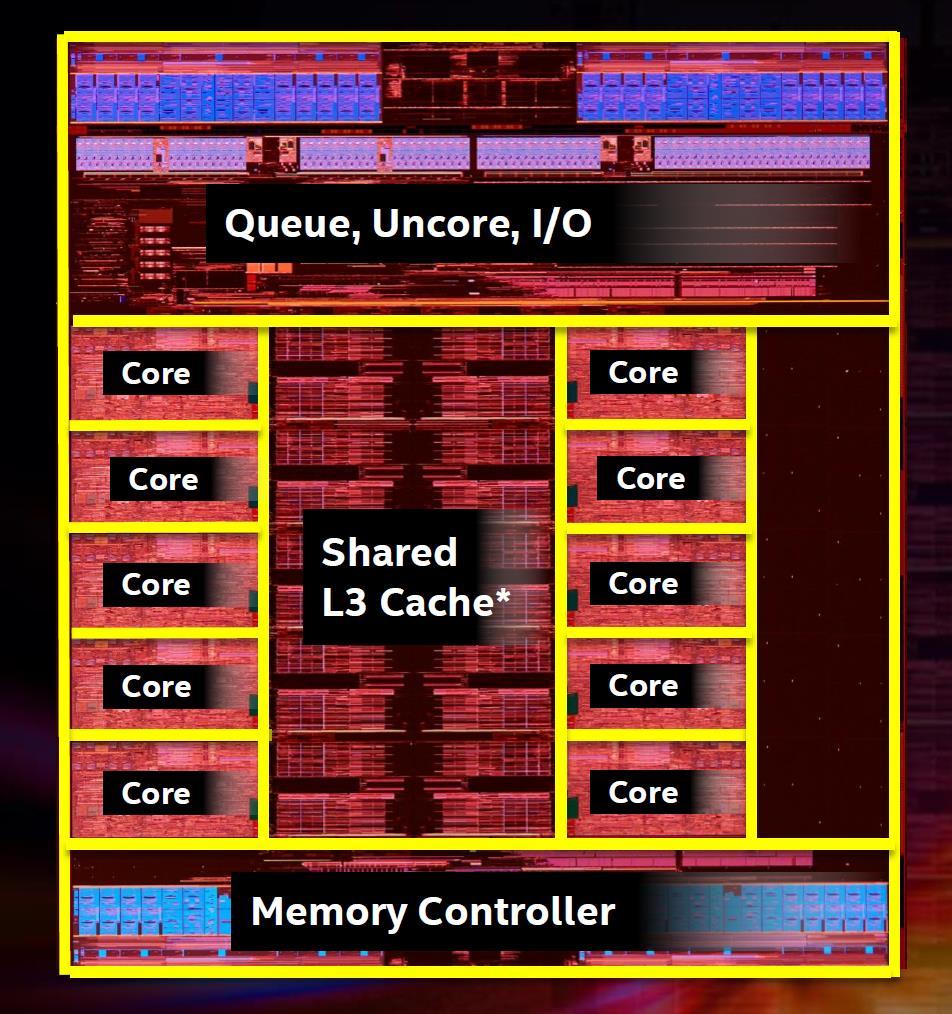

10 H μνήμη σε ένα σύγχρονο σύστημα Intel Broadwell-E Core i7 [2016] 10
11 On CPU Chip Ιεραρχία μνήμης Register File 32 words, sub-nsec L1 cache ~32 KB, ~nsec L2 cache ~256 KB, many nsec manual/compiler Register spilling Automatic HW management L3 cache, ~8MB, many nsec Main memory (DRAM), GB, ~100 nsec Swap Disk 100 GB, ~10 msec Automatic (OS) demand paging 11
12 Γιατί η κύρια μνήμη είναι σημαντική? 12
13 Το σύστημα κύριας μνήμης Processors and caches Main Memory Storage (SSD/HDD) Η κύρια μνήμη είναι κρίσιμο δομικό στοιχείο κάθε υπολογιστικού συτήματος: server, mobile, embedded etc. Το σύστημα της κύριας μνήμης πρέπει να κλιμακώνει (σε μέγεθος, τεχνολογία, απόδοση, κόστος, διαχείριση) για να διατηρούνται τα οφέλη της αυξημένης επίδοσης. 13
14 Η μνήμη ως διαμοιραζόμενος πόρος Η πλειοψηφία των πόρων χρησιμοποιείται για την αποθήκευση και μετάδοση data 14
15 Επίδοση 15
16 It s the Memory, Stupid! It s the Memory, Stupid! (Richard Sites, MPR, 1996) 16
17 Ενέργεια 17

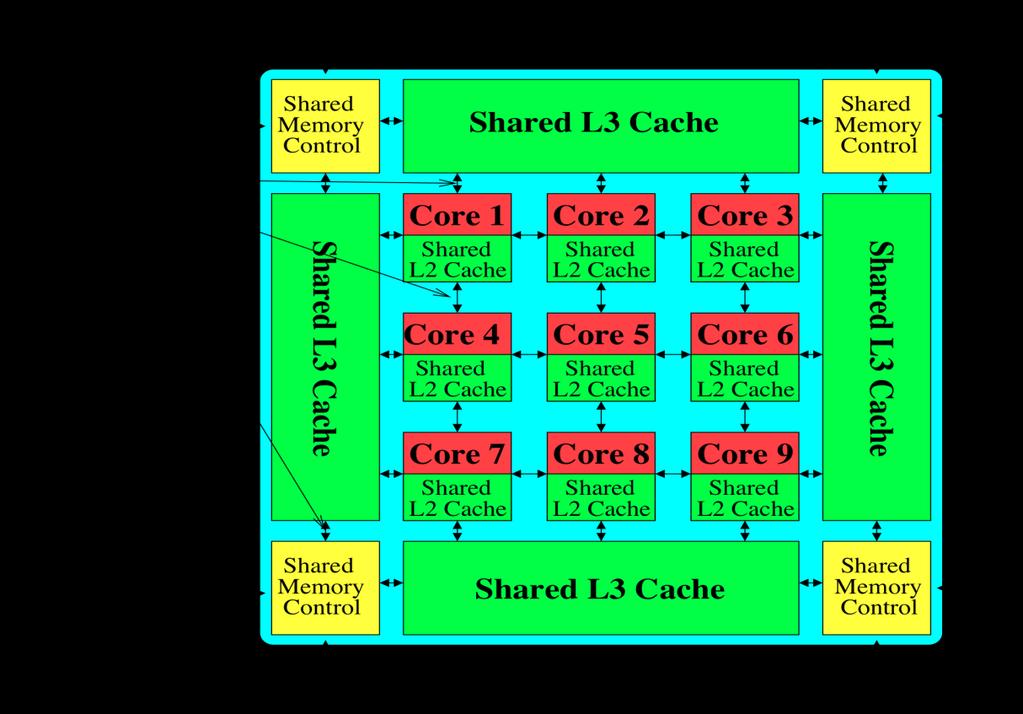

18 Ενεργειακό Κόστος Επικοινωνίας Dally, HiPEAC 2015 Dally, HiPEAC 2015 A memory access consumes ~1000X the energy of a complex addition
19 Σύγχρονες Ανάγκες/Προκλήσεις Ανάγκη για μεγαλύτερη χωρητικότητα (capacity), μεγαλύτερο εύρος διαύλου (bandwidth) και καλύτερη ποιότητα υπηρεσίας (QoS) Multicore systems: cores Data-intensive applications: data (size, throughput) Consolidation: ετερογένεια 19
20 Χωρητικότητα Κύριας Μνήμης Ο αριθμός πυρήνων διπλασιάζεται ~ κάθε 2 χρόνια Η χωρητικότητα της DRAM διπλασιάζεται ~ κάθε 3 χρόνια Lim et al., ISCA 2009 Η χωρητικότητα μνήμης/πυρήνα αναμένεται να μειώνεται κατά 30% κάθε δύο χρόνια. Για το εύρος ζώνης τα πράγματα είναι χειρότερα... 20
21 DRAM Improvement (log) Bandwidth & latency 100 Capacity Bandwidth Latency 128x 20x x O χρόνος προσπέλασης παραμένει σχεδόν σταθερός 21
22 Γιατί ο χρόνος απόκρισης του συστήματος μνήμης ειναι κρίσιμός? In-memory Databases Graph/Tree Processing Εφαρμογές έντασης δεδομένων το σύστημα μνήμης γίνεται το σημείο συμφόρησης In-Memory Data Analytics Datacenter Workloads 22

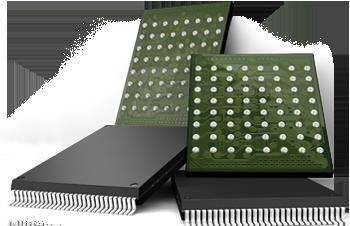

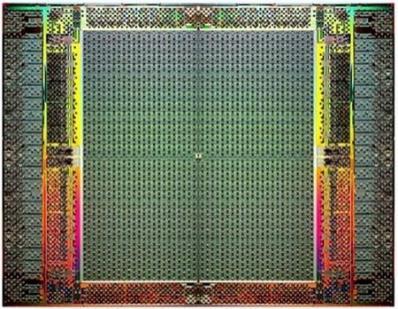

23 Η μνήμη ως διαμοιραζόμενος πόρος σε σύγχρονα συστήματα FPGAs Αυξανόμενη πολυπλοκότητα και ετερογένεια! Hybrid Main Memory Heterogeneous Processors and Accelerators Persistent Memory/Storage (General Purpose) GPUs 23
24 Σύγχρονες Ανάγκες/Προκλήσεις Ανάγκη για μεγαλύτερη χωρητικότητα (capacity), μεγαλύτερο εύρος διαύλου (bandwidth) και καλύτερη ποιότητα υπηρεσίας (QoS) Multicore systems: cores Data-intensive applications: data (size, throughput) Consolidation: ετερογένεια Η κατανάλωση ενέργειας της κύριας μνήμης ~40-50% energy in off-chip (IBM, 2003) 24
25 DRAM Power consumption Υψηλή κατανάλωση ισχύος σε σύγχρονα συστήματα >40% in POWER7 (Ware+, HPCA 10) >40% in GPU (Paul+, ISCA 15) 25

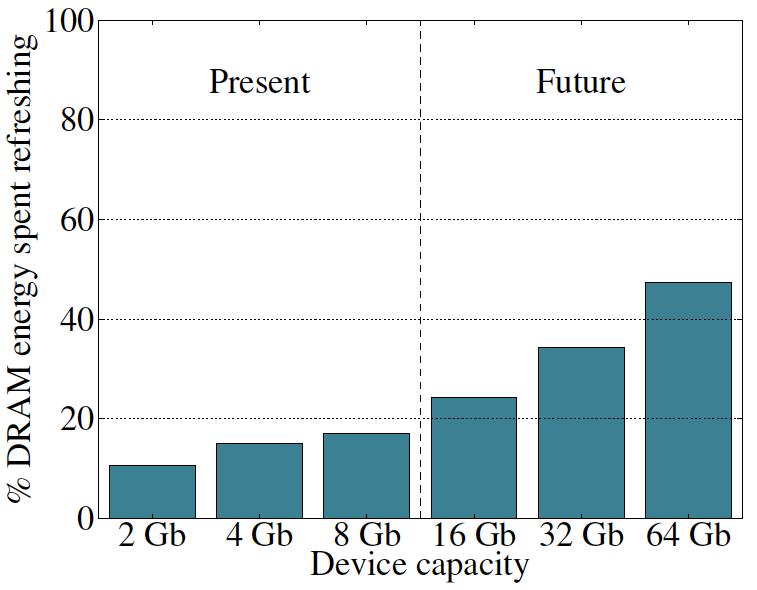

26 Ενεργειακό Κόστος DRAM Refresh H DRAM καταναλώνει ενέργεια και όταν δε προσπελαύνεται Liu et al., RAIDR: Retention-Aware Intelligent DRAM Refresh, ISCA
27 Σύγχρονες Ανάγκες/Προκλήσεις Ανάγκη για μεγαλύτερη χωρητικότητα (capacity), μεγαλύτερο εύρος διαύλου (bandwidth) και καλύτερη ποιότητα υπηρεσίας (QoS) Multicore systems: cores Data-intensive applications: data (size, throughput) Consolidation: ετερογένεια Η κατανάλωση ενέργειας της κύριας μνήμης ~40-50% energy in off-chip (IBM, 2003) >40% power in DRAM Καταναλώνει ενέργεια και όταν δε χρησιμοποιείται Η κλιμάκωση (λόγω τεχνολογίας) «τελειώνει» 27
28 Κλιμακωσιμότητα DRAM O πυκνωτής πρέπει να είναι αρκετά μεγάλος για αξιόπιστη ανίχνευση φορτίου Το τρανζίστορ προσπέλασης πρέπει να είναι αρκετά μεγάλο για περιορισμένα ρεύματα διαρροής Η κλιμακωσιμότητα πέρα απο τα 40-35nm (2013) θα είναι πρόκληση [ITRS 09] (18nm, 2017) Emerging Memory Technologies 3D-Stacked DRAM higher bandwidth smaller capacity Reduced-Latency DRAM (e.g., RL/TL-DRAM, FLY-RAM) Low-Power DRAM (e.g., LPDDR3, LPDDR4, Voltron) Non-Volatile Memory (NVM) (e.g., PCM, STTRAM, ReRAM, 3D Xpoint) lower latency lower power larger capacity higher cost higher latency higher cost higher latency higher dynamic power lower endurance 28
29 Υβριδικά Συστήματα Σχεδίαση συστημάτων Χρήση πολλαπλών τεχνολογιών και HW/SW ενορχηστρωμένη διαχείριση τους CPU DRAM PCM DRAM Ctrl Ctrl Phase Change Memory (or Tech. X) Fast, durable Small, leaky, volatile, high-cost Large, non-volatile, low-cost Slow, wears out, high active energy 29
30 Near Data Processing Η μεταφορά δεδομένων καθοριστικό σημείο συμφόρησης επίδοσης και κατανάλωσης ενέργειας Ιδέα: Μείωση της μεταφοράς δεδομένων κάνοντας υπολογισμούς απευθείας εκεί οπου βρίσκονται τα δεδομένα Processor Core Cache Query Results Memory Interconnect Database Graphs Media 30

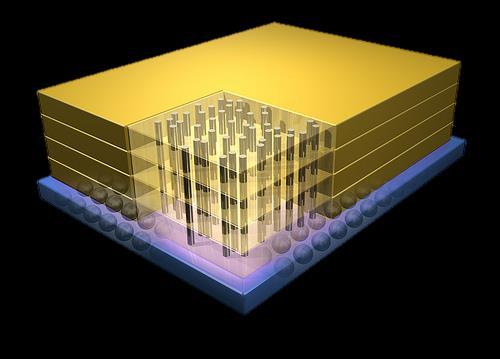

31 3D-Stacked memory Near Memory Computing Ευκαιρία: Logic + Memory Memory Logic 31
32 Αξιοπιστία/Ασφάλεια 32
33 Αξιοπιστία/Ασφάλεια Όσο η τεχνολογία κατεβαίνει σε nm μειώνεται η αξιoπιστία της Μια ιδιαίτερη ανακάλυψη (2014): Πολλές επαναλαμβανόμενες προσπελάσεις μιας γραμμής της κύριας μνήμης (DRAM row), πριν η μνήμη αναζωογονηθεί (refresh), προκαλούν σφάλματα διαταραχής σε ακολουθητικές γραμμές εμφανίζεται σε πολλά σύγχρονα πραγματικά DRAM chips (RowHammer problem) Download from: 33
34 RowHammer CPU Dally, HiPEAC 2015 Dally, HiPEAC 2015 DRAM Module loop: mov (X), %eax mov (Y), %ebx clflush (X) clflush (Y) mfence jmp loop X Y Download from: 34
35 RowHammer CPU DRAM Module loop: mov (X), %eax mov (Y), %ebx clflush (X) clflush (Y) mfence jmp loop X Y Download from: 35

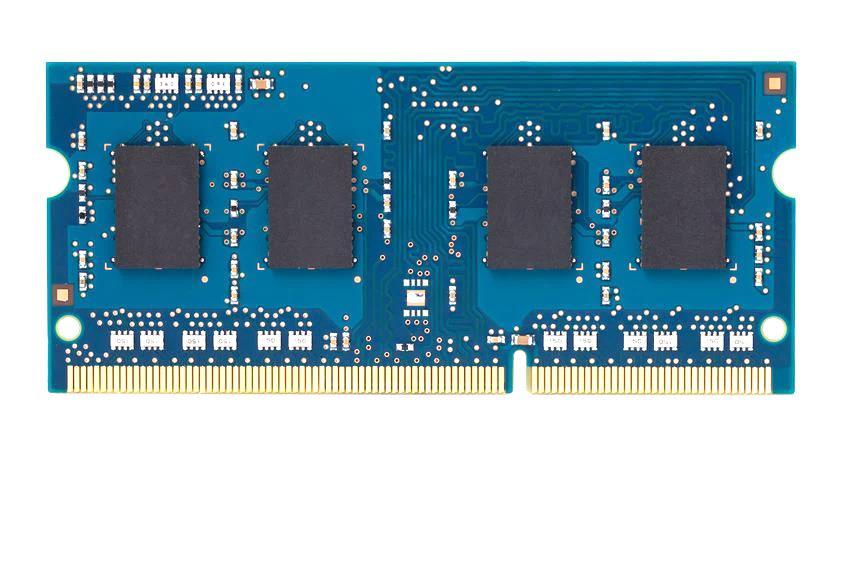

36 RowHammer CPU DRAM Module loop: mov (X), %eax mov (Y), %ebx clflush (X) clflush (Y) mfence jmp loop X Y Download from: 36
37 RowHammer: Security Attack Κανείς μπορεί με προβλέψιμο τρόπο να εισάγει σφάλματα σε σύγχρονα DRAM chips Ένας απλός μηχανισμός αποτυχίας του HW μπορεί να δημιουργήσει ένα ευρύ κενό ασφαλείας στο σύστημα 37
38 RowHammer: Security Attack Κανείς μπορεί με προβλέψιμο τρόπο να εισάγει σφάλματα σε σύγχρονα DRAM chips Ένας απλός μηχανισμός αποτυχίας του HW μπορεί να δημιουργήσει ένα ευρύ κενό ασφαλείας στο σύστημα Induce bit flips in page table entries gain write access to the page table from user space gain read/write access to entire memory oiting-dram-rowhammer-bug-to-gain.html 38
39 Apple Patch for RowHammer HP, Lenovo, and other vendors released similar patches 39
40 Οργάνωση DRAM 40
41 Memory chip abstraction Address n 2 n x k bits CE (chip enable) WE (write enable) k 41
42 Address Register Row Decoder Memory Bank 222D storage array Address MSB LSB Column Decoder Data Out 42
43 Οργάνωση DRAM Channel DIMM Rank Chip Bank Row, Col Cell 43
44 Οργάνωση DRAM Bottom Up 44
45 _bitline Δομικό στοιχείο DRAM row enable Κυψελίδα (cell) 1 Πυκνωτής Λογική τιμή αποθηκεύεται με τη μορφή φορτίου πυκνωτή 1 Τρανζίστορ προσπέλασης On/Off συνδέει/αποσυνδέει τον πυκνωτή σε καλώδιο που ονομάζεται bitline 45
46 wordlines DRAM πίνακας (array) bitlines Cell Row 2D πίνακας κυψελίδων (cell) DRAM row ή DRAM page Κοινό καλώδιο (wordline) ελέγχει τα τρανζίστορ προσπέλασης. Sense Amp Sense Amp Sense Amp Sense Amp Row Buffer Row Buffer Κάθε bitline συνδέεται σε αισθητήραενισχυτή για την αξιόπιστη ανίχνευση του μικρού φορτίου πυκνωτή ενός cell. Προσπέλαση θέσης μνήμης: Ενεργοποίηση ολόκληρης γραμμής cells συνδέονται σε bitlines Ανοιγμα /τοποθέτηση γραμμής σε Row Buffer Read/Write εντολές διαβάζουν/γράφουν στο row buffer Μόνο μια γραμμή μπορεί να είναι ανοιχτή τη φορά! 46
47 Column Addr Latch Row MUX 2 14 rows DRAM πίνακας (array) -- αφαίρεση 2 10 columns 14 DRAM (2 24 bytes) 10 Column MUX 2 10 x 8 bits Row Buffer (sense amplifiers) 8 bits DRAM διεύθυνση από το memory controller Δεδομένα προς το memory controller Εντολή από τον memory controller 47
48 Column Addr Latch Row MUX 2 14 rows DRAM πίνακας (array) -- αφαίρεση 2 10 columns 14 DRAM (2 24 bytes) 10 Column MUX 2 10 x 8 bits 8 bits Row Buffer (sense amplifiers) Το μέγεθος του column είναι το width αυτου του interface Κάθε διεύθυνση είναι ένα ζεύγος <row, column> Δεδομένα προς το memory controller Εντολή από τον memory controller 48
49 Column Addr Latch Row MUX 2 14 rows Προσπέλαση DRAM array columns DRAM (2 24 bytes) 2 10 Row 0 Column MUX 2 10 x 8 bits Row Buffer (sense amplifiers) 8 bits Access Address (Row 0, Column 2) Δεδομένα προς το memory controller Εντολή από τον memory controller 49
50 Πρόβλημα Διαστρωμάτωση (interleaving/banking) Ένας μεγάλος μονολιθικός πίνακας μνήμης Έχει μεγάλο χρόνο απόκρισης (latency) Δεν επιτρέπει πολλαπλές παράλληλες προσπελάσεις (memory level parallelism MLP) Ιδέα Διαίρεση πίνακα σε N επιμέρους banks που μπορούν να προσπελαστούν στον ίδιο ή σε ακολουθητικό κύκλο (cycle) Κάθε bank έχει μέγεθος συνολική μνήμη/n Προσπέλασεις σε διαφορετικά banks επικαλύπτονται Bits της διεύθυνσης καθορίζουν σε ποιο bank θα αντιστοιχηθεί 50
51 1K rows DRAM Bank DRAM bank : ένα memory array H μικρότερη δομή μνήμης η οποία μπορεί να προσπελαστεί παράλληλα (bank level parallelism) Αφαιρετική λογική αναπαράσταση bank Address Bank 0 CE (chip enable) WE (write enable) 32 bits 51
52 DRAM chip DRAM chip: διάταξη μνήμης που αποτελείται από πολλαπλά banks (8 συνήθως) Τα banks διαμοιράζονται κοινούς διαύλους εντολών/διευθύνσεων/δεδομένων (common command/address/data buses) pipelined accesses 52
53 Row Address Decoder Column 0 Column C-1 DRAM CHIP Bank 0 Row 0 DRAM chip Bank 7 Row Address... Row R-1 ROW BUFFER Column Address DRAM address bus Column Decoder DRAM command bus DRAM MEMORY CONTROLLER 32 DRAM data bus 32 53
54 1K rows Πρόβλημα: DRAM chip Η κατασκευή ενός DRAM chip με ευρύ interface (π.χ 32-bit/pin chip) είναι ακριβή ($). DRAM CHIP Bank 7 Bank 1 Bank 0 Address Bank bits 54
55 Κατάτμηση: DRAM Rank Ιδέα: Συλλογική χρήση σύνολου chip, το καθένα με μικρό interface, για τη δημιουργία μιας ευρείας διεπαφής (wide interface). Rank: Σύνολο από chip που αποκρίνονται στην ίδια εντολή και στην ίδια διεύθυνση ταυτόχρονα αποθηκεύοντας διαφορετικό μέρος των ζητούμενων δεδομένων Μια δομική μονάδα DRAM (DRAM module) αποτελείται από 1 ή περισσοτερα ranks π.χ DIMM (dual inline memory module) αυτό συνδέουμε στη μητρική μας κάρτα! 55
56 1K rows 64-bit Wide DIMM (one rank) Παράδειγμα: δημιουργία 64-bit interface με το memory controller, με ένα rank από 8 chip με 8-bit interfaces. Η σωρευτική έξοδος δίνει τα 64-bit. DIMM DRAM CHIP 7 DRAM CHIP 1 DRAM CHIP 0 Address Bank 1 Bank 0 Bank 7 Bank bits 8 bits 8 bits 64 bits 56
57 <0:7> <8:15> <56:63> 64-bit Wide DIMM (one rank) Ένας άλλος τρόπος να το σκεφτούμε/απεικονίσουμε είναι η κατάτμηση (partitioning) του κάθε bank στα διαφορετικά chips του ίδιου rank. Chip 0 Chip 1 Chip 7 Bank 7 Bank 0 Bank 7 Bank 0... Bank 7 Bank 0 Rank 0 ROW BUFFER ROW BUFFER ROW BUFFER Data <0:63> 57
58 64-bit Wide DIMM (one rank) Τα chip του ίδιου rank έχουν κοινό command και address bus (ανταποκρίνονται στην ίδια εντολή) αλλά έχουν διαφορετικό data bus (παρέχουν διαφορετικό τμήμα των δεδομένων) DRAM Chip DRAM Chip DRAM Chip DRAM Chip DRAM Chip DRAM Chip DRAM Chip DRAM Chip Command Data 58
59 <0:7> <8:15> <56:63> 64-bit Wide DIMM (one rank) To bank εξακολουθεί να είναι η μικρότερη δομή μνήμης που μπορεί να προσπελαστεί παράλληλα, απλώς είναι κατανεμημένο. Open Bank 0, Row 0 Chip 0 Chip 1 Chip 7 Bank 7 Bank 0 Bank 7 Bank 0... Bank 7 Bank 0 Rank 0 ROW BUFFER ROW BUFFER ROW BUFFER Data <0:63> 59
60 <0:7> <8:15> <56:63> 64-bit Wide DIMM (one rank) To bank εξακολουθεί να είναι η μικρότερη δομή μνήμης που μπορεί να προσπελαστεί παράλληλα, απλώς είναι κατανεμημένο. Access data: Row0, Col 0 (8 bytes dictated by interfaces) Chip 0 Chip 1 Chip 7 Bank 7 Bank 0 Bank 7 Bank 0... Bank 7 Bank 0 Rank 0 8b 8b 8b 8Bytes Data <0:63> 60
61 <0:7> <8:15> <56:63> 64-bit Wide DIMM (one rank) Πλεονεκτήματα: Λειτουργεί ως ένα chip μεγάλης χωρητικότητας και διευρυμένης διεπαφής (wide interface) έχοντας χαμηλότερο κόστος. Ο memory controller δε χρειάζεται να διαχειριστεί τα chip Διαχειρίζεται τα banks (η μικρότερη δομή που μπορεί να προσπελαστεί παράλληλα bank level parallelism) αγνοώντας οτι ειναι κατανεμημένα. Chip 0 Chip 1 Chip 7 Bank 7 Bank 0 Bank 7 Bank 0... Bank 7 Bank 0 Rank 0 ROW BUFFER ROW BUFFER ROW BUFFER Data <0:63> 61
62 <0:7> <8:15> <56:63> 64-bit Wide DIMM (one rank) Μειονεκτήματα: Granularity: δε μπορούν να γίνουν προσπελάσεις μικρότερες από το εύρος της διεπαφής (8 bytes) Chip 0 Chip 1 Chip 7 Bank 7 Bank 0 Bank 7 Bank 0... Bank 7 Bank 0 Rank 0 ROW BUFFER ROW BUFFER ROW BUFFER Data <0:63> 62

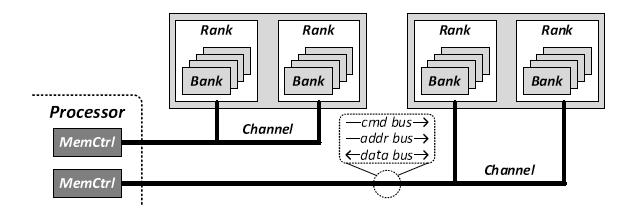

63 Δίαυλοι DRAM (DRAM channels) Channel: Το σύνολο των banks (οργανωμένα σε ranks και DIMMs) τα οποία διαμοιράζονται κοινό link (εντολών, διευθύνσεων, δεδομένων) προς τον επεξεργαστή. 2 ανεξάρτητα Channels: 2 memory controllers 63
64 Η γενική εικόνα 64
65 Οργάνωση DRAM Top Down 65
66 Memory Channels Channel DIMM (Dual in-line memory module) Processor Memory channel Memory channel 66
67 DIMM DIMM (Dual in-line memory module) Side view Front of DIMM Back of DIMM 67
68 DIMM DIMM (Dual in-line memory module) Side view Rank 0 Rank1 68
69 Breaking Down a DIMM Ranks Rank 0 (Back) Rank 1 (Back) <0:63> MUX <0:63> Addr/Cmd CS <0:1> Data <0:63> Memory channel 69
70 <0:7> <8:15> <56:63> Chip 0 Chip 1 Chip 7 Breaking down a Rank Chip Rank 0... <0:63> Data <0:63> 70
71 <0:7> <0:7> Chip 0 Breaking down a chip Banks Bank 0 <0:7> <0:7>... MUX <0:7> 71
72 <0:7> Breaking Down a Bank 1B (column) 2kB row 16k-1 Bank 0... row 0 ROW BUFFER 1B 1B... 1B 1B 72
73 ... Παράδειγμα: Μεταφορά ενός cache block Physical memory space 0xFFFF F Channel 0 DIMM 0 0x40 0x00 64B cache block Rank 0 73
74 <0:7> <8:15> <56:63>... Παράδειγμα: Μεταφορά ενός cache block Physical memory space 0xFFFF F Chip 0 Chip 1 Chip 7 Rank x40 0x00 64B cache block Data <0:63> 74
75 <0:7> <8:15> <56:63>... Παράδειγμα: Μεταφορά ενός cache block Physical memory space 0xFFFF F Row 0 Col 0 Chip 0 Chip 1 Chip 7 Rank x40 0x00 64B cache block Data <0:63> 75
76 <0:7> <8:15> <56:63>... Παράδειγμα: Μεταφορά ενός cache block Physical memory space 0xFFFF F Row 0 Col 0 Chip 0 Chip 1 Chip 7 Rank x40 0x00 8B 64B cache block 8B Data <0:63> 76
77 <0:7> <8:15> <56:63>... Παράδειγμα: Μεταφορά ενός cache block Physical memory space 0xFFFF F Row 0 Col 1 Chip 0 Chip 1 Chip 7 Rank x40 0x00 8B 64B cache block Data <0:63> 77
78 <0:7> <8:15> <56:63>... Παράδειγμα: Μεταφορά ενός cache block Physical memory space 0xFFFF F Row 0 Col 1 Chip 0 Chip 1 Chip 7 Rank x40 0x00 8B 8B 64B cache block 8B Data <0:63> 8 κύκλοι I/O χρειάζονται για τη μεταφορά ενος block 64B Διαβάζονται 8 στήλες του κατανεμημένου bank ακολουθητικά 78
79 Γιατί τα πολλαπλά banks (interleaving) είναι σημαντικά? Επιτρέπουν πολλαπλές ταυτόχρονες προσβάσεις μνήμης Addr Bus A 0 A 1 A 2 DRAM Wait for DRAM access Wait for DRAM access Wait for DRAM Data Bus D 0 D 1 No interleaving Addr Bus A 0 A 1 A 2 A 3 DRAM Wait for DRAM bank 0 Wait for DRAM bank 1 Wait for DRAM bank 2 Wait for DRAM bank 3 Interleaving No bank conflicts Data Bus D 0 D 1 D 2 D 3 79
80 Αντιστοίχιση (mapping) σε banks (interleaving) Bits της διεύθυνσης χρησιμοποιούνται για την αντιστοίχιση Παράδειγμα: Row interleaving Row (14 bits) 2GB μνήμη, 8 banks, 16Κ rows & 2K columns per bank, memory bus 8 bytes Bank (3 bits) Column (11 bits) Byte in bus (3 bits) Ακολουθητικά rows σε ακολουθητικά banks Προσπελάσεις ακολουθητικών cache blocks εξυπηρετούνται με pipelined τρόπο Cache Block interleaving (cache block 64Β) Row (14 bits) High Col (8 bits) Bank (3 bits) Low Col (3 bits) Byte in bus (3 bits) Ακολουθητικά cache blocks σε ακολουθητικά banks Προσπελάσεις ακολουθητικών cache blocks εξυπηρετούνται παράλληλα 80
81 Πολλαπλά banks Επιτρέπουν ταυτόχρονες προσβάσεις μνήμης (concurrency) Bits της διεύθυνσης χρησιμοποιούνται για την αντιστοίχιση Στόχος: Μείωση των bank conflicts Πως επιλέγω τα bits-δείκτες για διασπορά στα banks? Τα LSB έχουν μεγαλύτερη εντροπία Χρήση συναρτίσεων κατακερματισμού (hash) (π.χ XOR διαφόρων bits της διεύθυνσης) 81
82 OS interference Virtual Memory: το λειτουργικό σύστημα μπορεί να παρέμβει στη διαδικασία αντιστοίχισης χωρίς έλεγχο (uncontrolled) VA Virtual Page Number (52bits) Page Offset (12 bits) PA Physical Page Frame (19 bits) Page Offset (12 bits) Row (14 bits) Bank (3 bits) Column (11 bits) Byte in bus (3 bits) 82
83 Πολλαπλά channels Όμοια οφέλη με πολλαπλά banks (concurrency) Ακόμα καλύτερα διότι έχουν διαφορετικά buses Αυξημένο εύρος ζώνης (bus bandwidth) Μειονεκτήματα: Αυξημένο κόστος σε $ και σε area 83
84 Αντιστοίχιση σε multiple channels C Row (14 bits) Bank (3 bits) Column (11 bits) Byte in bus (3 bits) Row (14 bits) C Bank (3 bits) Column (11 bits) Byte in bus (3 bits) Row (14 bits) Bank (3 bits) C Column (11 bits) Byte in bus (3 bits) Row (14 bits) Bank (3 bits) Column (11 bits) C Byte in bus (3 bits) 84
85 Χρόνος απόκρισης DRAM 85
86 wordlines Επισκόπηση DRAM Bank bitlines Cell Row Sense Amp Sense Amp Sense Amp Sense Amp Row Buffer 86
87 Λειρουργία DRAM 3 Βασικές Eντολές Προσπέλασης: Activate Open row (place it into Row Buffer) Read/Write Read/Write column in the Row Buffer Precharge Close the row and prepare the bank for a next access 87
88 Προσπέλαση / Περιορισμοί Χρονισμού 88

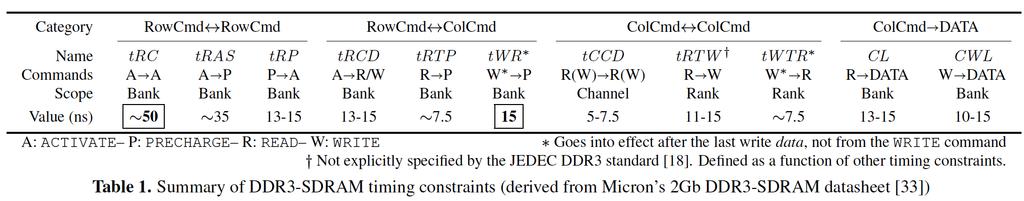

89 ACT READ PRE Προσπέλαση / Περιορισμοί χρονισμού trc Memory array tras 1. Activation trp 3. Prech. Periph. & I/O circuitry trcd 2. I/O time Bus tcl data tbl The three phases of a DRAM access Διαφορετικές ακολουθίες προσπελάσεων με διαφορετικές τοπικότητες (i.e bank, row, rank etc hit/conflict) έχουν διαφορετικούς χρόνους απόκρισης 89
90 ACT READ PRE ACT READ Προσπέλαση / Περιορισμοί χρονισμού trc Memory array tras 1. Activation trp 3. Prech. 1. Activation Periph. & I/O circuitry trcd 2. I/O trcd 2. I/O time Bus tcl data tcl data tbl tbl Consecutive accesses same bank Row Closed or Row Conflict First access trcd+tcl+tbl Second access trp+trcd+tcl+tbl 90
91 ACT READ READ READ Προσπέλαση / Περιορισμοί χρονισμού Memory array tras 1. Activation Periph. & I/O circuitry Bus trcd 2. I/O tcl 2. I/O data 2. I/O data data time tbl Consecutive accesses same bank Row Opened and Row Buffer Hit (only column access) First access trcd+tcl+tbl Second access tcl+tbl Third Acess tcl+tbl 91
92 Ποιός ελέγχει τη λειτουργία της μνήμης? Eλεγκτές μνήμης (Memory Controller) 92
93 Η DRAM ως παράδειγμα Οι μνήμες με μεγάλους χρόνους απόκρισης έχουν παρόμοια χαρακτηριστικά που απαιτούν διαχείριση/έλεγχο. Θα χρησιμοποιήσουμε την DRAM ως παράδειγμα Όμως τα βασικά ζητήματα και αρχές χρονολόγησης αιτήσεων μνήμης και ελέγχου μνήμης που θα συζητήσουμε, είναι συναφή για ελεγκτές διαφόρων τύπων μνήμης 93
94 Λειτουργίες Memory Controller Διασφαλίζει την ορθή λειτουργία της DRAM (refresh/timing) Εξυπηρετεί τις αιτήσεις μνήμης προς την DRAM σεβόμενος τους περιορισμούς χρονισμού του DRAM chip Μεταφράζει τις αιτήσεις μνήμης σε ακολουθίες εντολών DRAM (activate, read/write, precharge etc.) Περιορισμοί: resource conflicts (bank, bus, channel etc) Αποθηκεύει τις αιτήσεις σε ενδιάμεση μνήμη (buffering) και τις χρονοδρομολογεί με στόχο την υψηλή επίδοση + QoS Reordering row-buffer/bank/rank/bus etc. management Διαχειρίζεται την κατανάλωση ισχύος της DRAM Turn on/off DRAM chips 94
95 Τοποθέτηση DRAM controller Στον επεξεργαστή (on CPU chip) Μικρότερος χρόνος απόκρισης για ένα memory access Μεγαλύτερο εύρος ζώνης ανάμεσα στους πυρήνες και τον memory controller Πιο εύκολη επικοινωνία πληροφορίας μεταξύ τους (π.χ πόσο σημαντικό είναι ένα request?) Στο DRAM chipset Eυκολία πρόσδεσης (plug-in) διαφόρων τύπων μνήμης στο σύστημα Μειωμένο power budget του CPU chip 95

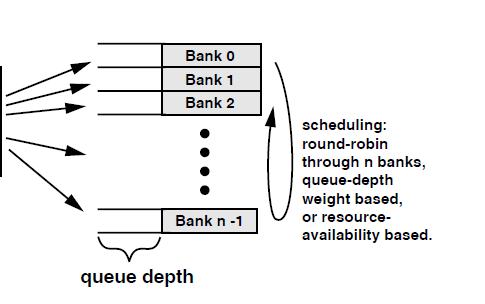

96 Ενας σύγχρονος memory controller Buffering/queueing requests per bank. Scheduling per bank & across banks 96
97 Ενας σύγχρονος memory controller 97
98 Διαχείριση του Row Buffer Πολιτικές: Open Row: Close Row: Hybrid: Κρατάω τη γραμμή ανοιχτή στο Row Buffer (δεν κάνω precharge αμέσως). Ακολουθητικές προσπελάσεις σε στήλες ανοιχτής γραμμής έχουν πολύ μικρότερο κόστος. Ευνοεί αιτήσεις μνήμης με locality. (commodity systems, small agent number) Κλείνω τη γραμμή στο Row Buffer (precharge αμέσως). Ακολουθητικές προσπελάσεις σε διαφορετικά rows έχουν μικρότερο κόστος. Ευνοεί irregular αιτήσεις μνήμης. (systems with large agent number) Δυναμική προσαρμοστική (adaptive) τεχνική 98
99 Row decoder Row Hit / Row Conflict Columns Rows Empty Row Buffer 99
100 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Rows Empty Row Buffer 100
101 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Row address 0 Rows Empty Row Buffer 101
102 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Row address 0 Rows Empty Row Buffer 102
103 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Row address 0 Rows Row 0 Row Buffer 103
104 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Row address 0 Rows Row 0 Row Buffer Column address 0 Column mux 104
105 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Row address 0 Rows Row 0 Row Buffer Column address 0 Column mux 105
106 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Row address 0 Rows Row 0 Row Buffer Column address 0 Column mux Data 106
107 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Row address 0 Rows Row 0 Row Buffer Column address 0 Column mux Data 107
108 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) Columns Row address 0 Rows Row 0 Row Buffer Column mux Data 108
109 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) Columns Row address 0 Rows Row 0 Row Buffer Column mux Data 109
110 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) Columns Row address 0 Rows Row 0 Row Buffer HIT Column mux Data 110
111 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) Columns Row address 0 Rows Row 0 Row Buffer HIT Column address 1 Column mux Data 111
112 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) Columns Row address 0 Rows Row 0 Row Buffer HIT Column address 1 Column mux Data 112
113 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) Columns Row address 0 Rows Row 0 Row Buffer HIT Column address 1 Column mux Data 113
114 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) Columns Row address 0 Rows Row 0 Row Buffer Column mux Data 114
115 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) Columns Row address 0 Rows Row 0 Row Buffer Column mux Data 115
116 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) Columns Row address 0 Rows Row 0 Row Buffer HIT Column mux Data 116
117 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) Columns Row address 0 Rows Row 0 Row Buffer HIT Column address 85 Column mux Data 117
118 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) Columns Row address 0 Rows Row 0 Row Buffer HIT Column address 85 Column mux Data 118
119 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) Columns Row address 0 Rows Row 0 Row Buffer HIT Column address 85 Column mux Data 119
120 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) Columns Row address 0 Rows Row 0 Row Buffer Column mux Data 120
121 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Rows Row 0 Row Buffer Column mux Data 121
122 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Rows Row 0 Row Buffer CONFLICT! Column mux Data 122
123 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Rows Row Buffer CONFLICT! Column mux Data 123
124 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Row address 1 Rows Row Buffer CONFLICT! Column mux Data 124
125 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Row address 1 Rows Row Buffer CONFLICT! Column mux Data 125
126 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Row address 1 Rows Row 1 Row Buffer CONFLICT! Column mux Data 126
127 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Row address 1 Rows Row 1 Row Buffer CONFLICT! Column address 0 Column mux Data 127
128 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Row address 1 Rows Row 1 Row Buffer CONFLICT! Column address 0 Column mux Data 128
129 Row decoder Row Hit / Row Conflict Access Address: (Row 0, Column 0) (Row 0, Column 1) (Row 0, Column 85) (Row 1, Column 0) Columns Row address 1 Rows Row 1 Row Buffer Column address 0 Column mux Data 129
130 Row Buffer Management Policies Policy First access Next access Commands needed for next access Open row Row 0 Row 0 (row hit) Read Open row Row 0 Row 1 (row conflict) Closed row Row 0 Row 0 access in request buffer (row hit) Closed row Row 0 Row 0 access not in request buffer (row closed) Precharge + Activate Row 1 + Read Read Activate Row 0 + Read + Precharge Closed row Row 0 Row 1 (row closed) Activate Row 1 + Read + Precharge 130
131 Αντιστοίχιση (mapping) διευθύνσεων channel 0 bank 5 rank 0 row 0x19C col 0x60 channel 0 bank 2 rank 0 row 0x7E2 col 0x8E 131
132 Πολιτικές χρονοδρομολόγησης DRAM Πολιτική χρονοδρομολόγησης == μηχανισμός απόδοσης προτεραιοτήτων σε διαφορετικά requests Η απόδοση προτεραιότητας μπορεί να βασίζεται Στην ηλικία του request Στον χρόνο που απαιτείται για να εξυπηρετηθεί Στον τύπο του Στην κρισιμότητα του 132
133 Πολιτικές χρονοδρομολόγησης DRAM FCFS (first come first served) - Η γηραιότερη αίτηση πρώτη FR-FCFS (first ready, first come first served) 1. Αιτήσεις που οδηγούν σε Row-Hit πρώτες 2. Η γηραιότερη αίτηση πρώτη Στόχος: Μεγιστοποίηση του row hit rate μεγιστοποίηση του DRAM throughput Η χρονοδρομολόγηση γίνεται στο επίπεδο εντολών - Εντολές στήλης (read/write) παίρνουν προτεραιότητα από τις εντολές γραμμής (activate/precharge) - Σε κάθε group οι εντολές παίρνουν προτεραιότητα με βάση το χρόνο αναμονής στην ουρά (γηραιότητα). 133
134 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
135 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
136 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
137 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
138 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
139 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
140 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
141 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
142 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
143 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
144 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
145 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
146 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
147 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
148 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
149 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
150 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
151 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
152 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
153 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
154 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
155 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
156 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
157 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
158 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
159 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
160 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
161 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T0: Row 0 T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
162 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM T0: Row 0 Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
163 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
164 Row decoder Memory Interference σε πολυπύρηνες αρχιτεκτονικές Open Row Buffer FR-FCFS T1: Row 5 T1: Row 111 T1: Row 16 Memory Request Buffer Row 0 Row Buffer T0: STREAM T1: RANDOM Column mux Row size: 8KB, cache block size: 64B 128 (8KB/64B) requests of T0 serviced before T1 Data Moscibroda and Mutlu, Memory Performance Attacks, USENIX Security
165 Διαχείριση του Memory Interference Ο memory controller πρέπει να λαμβάνει υπόψη του και: Fairness Predictability Quality of Service (QoS) Μείωση/έλεγχος της παρεμβολής στο σύστημα μνήμης Έξυπνες τεχνικές χρονοδρομολόγησης σε ετερογενή πολύπλοκα συστήματα: π.χ εφαρμογή τεχνικών εκμάθησης Data/application partitiotining/mapping στα banks/ranks/channels Μεταφορά πληροφορίας μικροαρχιτεκτονική controller π.χ κρισιμότητα των requests, thread awareness κ.α 165
166 DRAM Refresh 166
167 O πυκνωτής της κυψελίδας DRAM μπορεί να αποφορτιστεί ρεύματα διαρροής Ο memory controller πρέπει να διαβάζει περιοδικά κάθε row για να αποκαθιστά το φορτίο (refresh) Activate + Precharge κάθε row άνα Ν ms (συνήθως Ν=64) Επιπτώσεις στην επίδοση: DRAM Refresh To DRAM bank δεν είναι διαθέσιμο όσο αναζωογονείται Μεγάλοι χρόνοι αναμονής: Αν όλα τα rows αναζωογονηθούν μαζί (in burst), η DRAM δεν είναι διαθέσιμη κάθε 64ms μέχρι να ολοκληρωθεί το refresh 167
168 DRAM Refresh Burst Refresh: όλα τα rows αναζωογονούνται κατευθείαν το ένα μετά το άλλο Distributed Refresh: κάθε row αναζωογονείται σε διαφορετική χρονική στιγμή ανά τακτά χρονικά διαστήματα To distributed refresh εξαλείφει τους μεγάλους χρόνους αναμονής 168
169 Refresh: Κόστος σε επίδοση Liu et al., RAIDR: Retention-Aware Intelligent DRAM Refresh, ISCA
Κύρια Μνήμη (Main Memory)
Κύρια Μνήμη (Main Memory) 1 Πηγές/Βιβλιογραφία Memory Systems: Cache, DRAM, Disk, Bruce Jacob, Spencer W. Ng, David T. Wang, Morgan Kaufmann Publishers, 2008 Onur Mutlu, Main Memory & DRAM Fundamentals,
Οργάνωση Υπολογιστών (ΙI)
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Εισαγωγή στην Επιστήμη των Υπολογιστών 2016-17 Οργάνωση Υπολογιστών (ΙI) (κύρια και κρυφή μνήμη) http://mixstef.github.io/courses/csintro/ Μ.Στεφανιδάκης Ένα τυπικό
Τεχνολογίες Κύριας Μνήμης
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Αρχιτεκτονική Υπολογιστών 2016-17 Τεχνολογίες Κύριας (και η ανάγκη για χρήση ιεραρχιών μνήμης) http://mixstef.github.io/courses/comparch/ Μ.Στεφανιδάκης Κύρια Μνήμη
Κύρια μνήμη. Μοντέλο λειτουργίας μνήμης. Ένα τυπικό υπολογιστικό σύστημα σήμερα. Οργάνωση Υπολογιστών (ΙI)
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Εισαγωγή στην Επιστήμη των Υπολογιστών 015-16 Οργάνωση Υπολογιστών (ΙI) (κύρια και ) http://di.ionio.gr/~mistral/tp/csintro/ Μ.Στεφανιδάκης Ένα τυπικό υπολογιστικό
i Στα σύγχρονα συστήματα η κύρια μνήμη δεν συνδέεται απευθείας με τον επεξεργαστή
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Αρχιτεκτονική Υπολογιστών 2015-16 Τεχνολογίες Κύριας (και η ανάγκη για χρήση ιεραρχιών μνήμης) http://di.ionio.gr/~mistral/tp/comparch/ Μ.Στεφανιδάκης i Στα σύγχρονα
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Αρχιτεκτονική Υπολογιστών Κρυφές Μνήμες. (οργάνωση, λειτουργία και απόδοση)
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Αρχιτεκτονική Υπολογιστών 2016-17 Κρυφές Μνήμες (οργάνωση, λειτουργία και απόδοση) http://mixstef.github.io/courses/comparch/ Μ.Στεφανιδάκης Ιεραρχία συχνά και το
CMOS Technology for Computer Architects
CMOS Technology for Computer Architects Iakovos Mavroidis Giorgos Passas Manolis Katevenis Lecture 13: On chip SRAM Technology FORTH ICS / EURECCA & UoC GREECE ABC A A E F A BCDAECF A AB C DE ABCDAECF
Κεφάλαιο 7 Ιεραρχία Μνήμης (Memory Hierarchy)
Κεφάλαιο 7 Ιεραρχία Μνήμης (Memory Hierarchy) 1 Συστήματα Μνήμης Η οργάνωση του συστήματος μνήμης επηρεάζει τη λειτουργία και απόδοση ενός μικροεπεξεργαστή: Διαχείριση μνήμης και περιφερειακών (Ι/Ο) απότολειτουργικόσύστημα
Ιεραρχία Μνήμης. Ιεραρχία μνήμης και τοπικότητα. Σκοπός της Ιεραρχίας Μνήμης. Κρυφές Μνήμες
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Αρχιτεκτονική Υπολογιστών 2016-17 Κρυφές Μνήμες (οργάνωση, λειτουργία και απόδοση) http://mixstef.github.io/courses/comparch/ Μ.Στεφανιδάκης Για βελτίωση της απόδοσης
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων Χειµερινό Εξάµηνο 2017-2018 Δυναµικές Μνήµες - DRAM ΗΥ220 - Γιώργος Καλοκαιρινός & Βασίλης Παπαευσταθίου 1 Βασικό Block Diagram Υποσυστηµάτων Μνήµης Word Line Address
Εικονική Μνήμη (Virtual Μemory)
ΗΥ 431 Αρχιτεκτονική Παραλλήλων Συστημάτων Διάλεξη 16 Εικονική Μνήμη (Virtual Μemory) Νίκος Μπέλλας Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχανικών Η/Υ Απλό πείραμα int *data = malloc((1
ΣΤΑΤΙΚΕΣ ΚΑΙ ΔΥΝΑΜΙΚΕΣ ΜΝΗΜΕΣ ΤΥΧΑΙΑΣ ΠΡΟΣΠΕΛΑΣΗΣ (Static and Dynamic RAMs). ΔΙΑΡΘΡΩΣΗ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΘΕΜΑΤΙΚΕΣ ΕΝΟΤΗΤΕΣ
ΣΤΑΤΙΚΕΣ ΚΑΙ ΔΥΝΑΜΙΚΕΣ ΜΝΗΜΕΣ ΤΥΧΑΙΑΣ ΠΡΟΣΠΕΛΑΣΗΣ (Static and Dynamic RAMs). ΔΙΑΡΘΡΩΣΗ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΘΕΜΑΤΙΚΕΣ ΕΝΟΤΗΤΕΣ ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΗΜΙΑΓΩΓΙΚΩΝ ΜΝΗΜΩΝ. ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ RAM CMOS. ΤΥΠΟΙ ΚΥΤΤΑΡΩΝ ΑΡΧΕΣ
.Λιούπης. Ψηφιακά Ηλεκτρονικά - Ηµιαγωγικές Μνήµες 1
Ψηφιακά Ηλεκτρονικά Ηµιαγωγικές µνήµες.λιούπης Ψηφιακά Ηλεκτρονικά - Ηµιαγωγικές Μνήµες 1 Τυπική εσωτερική οργάνωση µνήµης γραµµές λέξης wordlines () κύκλωµα προφόρτισης (pre-charge circuit) γραµµές ψηφίου
Ενσωµατωµένα Υπολογιστικά Συστήµατα (Embedded Computer Systems)
Ενσωµατωµένα Υπολογιστικά Συστήµατα (Embedded Computer Systems) Μαθηµα 2 ηµήτρης Λιούπης 1 Intel SA-1110 µc StrongARM core. System-on-Chip. Εξέλιξη των SA-110 και SA-1100. 2 ARM cores ARM: IP (intellectual
Ιεραρχία Μνήμης. Εικονική μνήμη (virtual memory) Επεκτείνοντας την Ιεραρχία Μνήμης. Εικονική Μνήμη. Μ.Στεφανιδάκης
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής ρχιτεκτονική Υπολογιστών 2016-17 Εικονική Μνήμη (και ο ρόλος της στην ιεραρχία μνήμης) http://mixstef.github.io/courses/comparch/ Μ.Στεφανιδάκης Δευτερεύουσα μνήμη
ΠΛΕ- 074 Αρχιτεκτονική Υπολογιστών 2
ΠΛΕ- 074 Αρχιτεκτονική Υπολογιστών 2 7ο μάθημα: Κρυφές μνήμες (cache) - εισαγωγή Αρης Ευθυμίου Πηγές διαφανειών: συνοδευτικές διαφάνειες αγγλικης εκδοσης του βιβλιου Σύστημα μνήμης! Η μνήμη είναι σημαντικό
Εικονική Μνήμη (Virtual Μemory)
ΗΥ 232 Οργάνωση και Σχεδίαση Υπολογιστών Διάλεξη 16 Εικονική Μνήμη (Virtual Μemory) Νίκος Μπέλλας Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχανικών Η/Υ Απλό πείραμα int *data = malloc((1
Εικονική Μνήμη (virtual memory)
Εικονική Μνήμη (virtual memory) Πολλά προγράμματα εκτελούνται ταυτόχρονα σε ένα υπολογιστή Η συνολική μνήμη που απαιτείται είναι μεγαλύτερη από το μέγεθος της RAM Αρχή τοπικότητας (η μνήμη χρησιμοποιείται
Με τον όρο μνήμη αναφερόμαστε στα μέσα που χρησιμοποιούνται για την αποθήκευση προγραμμάτων και δεδομένων σε έναν υπολογιστή ή άλλη ψηφιακή
Μνήμη Με τον όρο μνήμη αναφερόμαστε στα μέσα που χρησιμοποιούνται για την αποθήκευση προγραμμάτων και δεδομένων σε έναν υπολογιστή ή άλλη ψηφιακή ηλεκτρονική συσκευή, σε προσωρινή ή μόνιμη βάση. Τα σύγχρονα
Αρχιτεκτονική υπολογιστών
1 Ελληνική Δημοκρατία Τεχνολογικό Εκπαιδευτικό Ίδρυμα Ηπείρου Αρχιτεκτονική υπολογιστών Ενότητα 4 : Κρυφή Μνήμη Καρβούνης Ευάγγελος Δευτέρα, 30/11/2015 Χαρακτηριστικά Θέση Χωρητικότητα Μονάδα Μεταφοράς
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωμάτων. Χειμερινό Εξάμηνο
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωμάτων Δυναμικές Μνήμες DRAM Χειμερινό Εξάμηνο 2009 2010 Βασικό Block Diagram Υποσυστημάτων Μνήμης Word Line Address Decoder Memory cell 2 n word lines n Address Bits RAM/ROM
Αρχιτεκτονική υπολογιστών
1 Ελληνική Δημοκρατία Τεχνολογικό Εκπαιδευτικό Ίδρυμα Ηπείρου Αρχιτεκτονική υπολογιστών Ενότητα 5 : Η Εσωτερική Μνήμη Καρβούνης Ευάγγελος Τρίτη, 01/12/2015 Οι τύποι μνήμης με ημιαγωγούς 2 2 Η λειτουργία
Είδη των Cache Misses: 3C s
Είδη των Cache Misses: 3C s 1 Compulsory: Συμβαίνουν κατά την πρώτη πρόσβαση σε ένα block. Το block πρέπει να κληθεί από χαμηλότερα επίπεδα μνήμης και να τοποθετηθεί στην cache (αποκαλούνται και cold start
ΨΗΦΙΑΚΑ ΣΥΣΤΗΜΑΤΑ. ΚΕΦΑΛΑΙΟ 4ο ΜΝΗΜΕΣ. (c) Αμπατζόγλου Γιάννης, Ηλεκτρονικός Μηχανικός, καθηγητής ΠΕ17
ΨΗΦΙΑΚΑ ΣΥΣΤΗΜΑΤΑ ΚΕΦΑΛΑΙΟ 4ο ΜΝΗΜΕΣ Μνήμες (Memory) - Είναι ημιαγώγιμα κυκλώματα που μπορούν να αποθηκεύσουν ένα σύνολο από δυαδικά ψηφία (bit). - Μια μνήμη αποθηκεύει λέξεις (σειρές από bit). - Σε κάθε
Processor-Memory (DRAM) ιαφορά επίδοσης
Processor-Memory (DRAM) ιαφορά επίδοσης µproc 6%/yr 98 98 982 983 984 985 986 987 988 989 99 99 992 993 994 995 996 997 998 999 2 2 22 23 24 25 Performance Processor-Memory Performance Gap: (grows 5% /
Μελλοντικές Κατευθύνσεις
Ψηφιακά Ηλεκτρονικά Μελλοντικές Κατευθύνσεις.Λιούπης Ψηφιακά Ηλεκτρονικά Μελλοντικές Κατευθύνσεις 1 Ψηφιακά Ηλεκτρονικά Μελλοντικές Κατευθύνσεις 2 Σύγχρονα Τρανζίστορ Αύξηση της απόδοσης Μίγµα silicon
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων Χειµερινό Εξάµηνο 2007-2008 υναµικές Μνήµες -DRAM ΗΥ220 - Βασίλης Παπαευσταθίου 1 Βασικό Block Diagram Υποσυστηµάτων Μνήµης Word Line Address Decoder Memory cell 2
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Αρχιτεκτονική Υπολογιστών Εικονική Μνήμη. (και ο ρόλος της στην ιεραρχία μνήμης)
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Αρχιτεκτονική Υπολογιστών 2011-12 Εικονική (και ο ρόλος της στην ιεραρχία μνήμης) http://di.ionio.gr/~mistral/tp/comparch/ Μ.Στεφανιδάκης Ιεραρχία η νέα τάση: [2011]
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωμάτων
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωμάτων Χειμερινό Εξάμηνο 2015-2016 Στατικές Μνήμες - SRAM 1 Περίληψη Μνήμη είναι μια συλλογή από κελιά αποθήκευσης μαζί με κατάλληλα κυκλώματα για είσοδο και έξοδο από και
Διαφορές single-processor αρχιτεκτονικών και SoCs
13.1 Τα συστήματα και η επικοινωνία μεταξύ τους γίνονται όλο και περισσότερο πολύπλοκα. Δεν μπορούν να περιγραφούνε επαρκώς στο επίπεδο RTL καθώς αυτή η διαδικασία γίνεται πλέον αρκετά χρονοβόρα. Για αυτό
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ηλεκτρολόγων Μηχανικών - Μηχανικών Υπολογιστών. Αρχιτεκτονική Υπολογιστών Νεκτάριος Κοζύρης.
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ηλεκτρολόγων Μηχανικών - Μηχανικών Υπολογιστών Αρχιτεκτονική Υπολογιστών Νεκτάριος Κοζύρης Εικονική Μνήμη Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
Διάλεξη 15 Απόδοση της Ιεραρχίας Μνήμης Βελτιστοποίηση της απόδοσης
ΗΥ 232 Οργάνωση και Σχεδίαση Υπολογιστών Διάλεξη 5 Απόδοση της Ιεραρχίας Μνήμης Βελτιστοποίηση της απόδοσης Νίκος Μπέλλας Τμήμα Μηχανικών Η/Υ, Τηλεπικοινωνιών και Δικτύων Πόσο μεγάλη είναι μια μνήμη cache;
Ηλεκτρονικοί Υπολογιστές Δ Εξάμηνο
AEN ΗΠΕΙΡΟΥ ΣΧΟΛΗ ΠΛΟΙΑΡΧΩΝ Ηλεκτρονικοί Υπολογιστές Δ Εξάμηνο ΘΕΩΡΙΑ 3 η Διάλεξη ΧΑΣΑΝΗΣ ΒΑΣΙΛΕΙΟΣ ΥΠΟΛΟΓΙΣΤΙΚΟ ΣΥΣΤΗΜΑ Υπολογιστικό σύστημα: Ένα δυναμικό σύστημα που: Χρησιμοποιείται για επίλυση προβλημάτων
Υ- 01 Αρχιτεκτονική Υπολογιστών Υπόβαθρο: Κρυφές μνήμες
Υ- 01 Αρχιτεκτονική Υπολογιστών Υπόβαθρο: Κρυφές μνήμες Αρης Ευθυμίου Το σημερινό μάθημα Κρυφές μνήμες (cache memory) Βασική οργάνωση, παράμετροι: γραμμές, συσχετιστικότητα, συνολική χωρητικότητα Επίδοση:
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ηλεκτρολόγων Μηχανικών - Μηχανικών Υπολογιστών. Αρχιτεκτονική Υπολογιστών Νεκτάριος Κοζύρης. Cache Optimizations
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ηλεκτρολόγων Μηχανικών - Μηχανικών Υπολογιστών Αρχιτεκτονική Υπολογιστών Νεκτάριος Κοζύρης Cache Optimizations Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων Χειµερινό Εξάµηνο 2017-2018 Στατικές Μνήµες - ΗΥ220 - Γιώργος Καλοκαιρινός & Βασίλης Παπαευσταθίου 1 Περίληψη Μνήµη είναι µια συλλογή από κελιά αποθήκευσης µαζί µε
Αρχιτεκτονική-ΙI Ενότητα 4 :
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Αρχιτεκτονική-ΙI Ενότητα 4 : Μνήμες Ιωάννης Έλληνας Τμήμα Η/ΥΣ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης
Σχεδίαση και Υλοποίηση Μηχανισμού Μεταφοράς Δεδομένων από Συσκευές Αποθήκευσης σε Δίκτυο Myrinet, Χωρίς τη Μεσολάβηση της Ιεραρχίας Μνήμης
Σχεδίαση και Υλοποίηση Μηχανισμού Μεταφοράς Δεδομένων από Συσκευές Αποθήκευσης σε Δίκτυο Myrinet, Χωρίς τη Μεσολάβηση της Ιεραρχίας Μνήμης Αναστάσιος Α. Νάνος ananos@cslab.ntua.gr Επιβλέπων: Νεκτάριος
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων Χειµερινό Εξάµηνο 2006-2007 Στατικές Μνήµες -SRAM ΗΥ220 - Βασίλης Παπαευσταθίου 1 Περίληψη Μνήµη είναι µια συλλογή από κελιά αποθήκευσης µαζί µε κατάλληλα κυκλώµατα
Λειτουργικά Συστήματα Η/Υ
Λειτουργικά Συστήματα Η/Υ Κεφάλαιο 8 «Ιδεατή Μνήμη» Διδάσκων: Δ. Λιαροκαπης Διαφάνειες: Π. Χατζηδούκας Ιδεατή Μνήμη Οργάνωση. Εισαγωγή. Ιδεατές και πραγματικές διευθύνσεις. Λογική οργάνωση. Τμηματοποίηση
Υ- 01 Αρχιτεκτονική Υπολογιστών
Υ- 01 Αρχιτεκτονική Υπολογιστών Ιεραρχία μνήμης: προχωρημένα θέματα, μέρος 2 ο Αρης Ευθυμίου Το σημερινό μάθημα Compiler op
Αρχιτεκτονική Υπολογιστών
Τμήμα Μηχανικών Πληροφορικής & Τηλεπικοινωνιών Αρχιτεκτονική Υπολογιστών Ενότητα 11: Κρυφή Μνήμη Δρ. Μηνάς Δασυγένης mdasyg@ieee.org Εργαστήριο Ψηφιακών Συστημάτων και Αρχιτεκτονικής Υπολογιστών http://arch.icte.uowm.gr/mdasyg
Αποθήκευση εδομένων. ομή ενός Σ Β. Εισαγωγή Το «εσωτερικό» ενός ΜΕΡΟΣ Β : Η (εσωτερική) αρχιτεκτονική ενός Σ Β είναι σε επίπεδα
Αποθήκευση εδομένων Βάσεις Δεδομένων 2009-2010 Ευαγγελία Πιτουρά 1 ΜΕΡΟΣ Β : Εισαγωγή Το «εσωτερικό» ενός Σ Β ομή ενός Σ Β Η (εσωτερική) αρχιτεκτονική ενός Σ Β είναι σε επίπεδα Τυπικά, κάθε σχέση σε ένα
Προηγμένοι Μικροεπεξεργαστές. Paging & Segmentation
Προηγμένοι Μικροεπεξεργαστές Paging & Segmentation Segmentation Τεχνική για σπάσουμε την μνήμη σε λογικά κομμάτια Κάθε κομμάτι αποθηκεύει πληροφορία σχετική με data segments for each process code segments
Ψηφιακή Λογική Σχεδίαση
Ψηφιακή Λογική Σχεδίαση Επιμέλεια: Γεώργιος Θεοδωρίδης, Επίκουρος Καθηγητής Ανδρέας Εμερετλής, Υποψήφιος Διδάκτορας Τμήμα Ηλεκτρολόγων Μηχανικών και Τεχνολογίας Υπολογιστών Σημείωμα Αδειοδότησης Το παρόν
ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015
ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα : Μικροϋπολογιστές
Cach O p i timisati tions
Cache Optimisations i 1 Διαφορά Επίδοσης Processor-Memory Performance Gap: (grows 50% / year) 2 SRAM vs DRAM 1-transistor DRAM cell 6-transistor SRAM cell 3 Intel 45nm 6T SRAM cell 4 Ιεραρχία Μνήμης Πρέπει
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωμάτων
ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωμάτων Χειμερινό Εξάμηνο 2013-2014 Στατικές Μνήμες - SRAM 1 Περίληψη Μνήμη είναι μια συλλογή από κελιά αποθήκευσης μαζί με κατάλληλα κυκλώματα για είσοδο και έξοδο από και
ΔΙΑΧΥΤΑ ΚΑΙ ΕΝΣΩΜΑΤΩΜΕΝΑ ΣΥΣΤΗΜΑΤΑ
ΔΙΑΧΥΤΑ ΚΑΙ ΕΝΣΩΜΑΤΩΜΕΝΑ ΣΥΣΤΗΜΑΤΑ Πλατφόρμες ενσωματωμένων συστημάτων Διδάσκων: Παναγιώτης Καρκαζής Περίγραμμα - Δίαυλοι επικοινωνίας - Μνήμες -Συσκευές Ι/Ο Timers Counters keyboards Leds 7 segment display
Processor-Memory (DRAM) Διαφορά επίδοσης
Performance Processor-Memory (DRAM) Διαφορά επίδοσης 98 98 982 983 984 985 986 987 988 989 99 99 992 993 994 995 996 997 998 999 2 2 22 23 24 25 µproc 6%/yr Processor-Memory Performance Gap: (grows 5%
Ψηφιακή Σχεδίαση Ενότητα 11:
Τμήμα Μηχανικών Πληροφορικής & Τηλεπικοινωνιών Ψηφιακή Σχεδίαση Ενότητα 11: Μνήμη και Προγραμματίσιμη Λογική Δρ. Μηνάς Δασυγένης mdasyg@ieee.org Εργαστήριο Ψηφιακών Συστημάτων και Αρχιτεκτονικής Υπολογιστών
Διάλεξη 14 Εισαγωγή στην Ιεραρχία Μνήμης
ΗΥ 232 Οργάνωση και Σχεδίαση Υπολογιστών Διάλεξη 14 Εισαγωγή στην Ιεραρχία Μνήμης Νίκος Μπέλλας Τμήμα Μηχανικών Η/Υ, Τηλεπικοινωνιών και Δικτύων 1 H Μικρο-αρχιτεκτονική μας 4 1 0 PCSrc IF/ID Control ID/EX
Η ιεραρχία της μνήμης
Η ιεραρχία της μνήμης Οι περιορισμοί στο σχεδιασμό της μνήμης συνοψίζονται σε τρεις ερωτήσεις : 1) Πόση 2) Πόσο γρήγορη 3) Πόσο ακριβή Ερωτήματα-Απαντήσεις Ερώτημα πόση μνήμη. Είναι ανοικτό. Αν υπάρχει
ΕΠΛ221: Οργάνωση Υπολογιστών και Συμβολικός Προγραμματισμός. Ενότητα 7(α) - Ιεραρχία Μνήμης
ΕΠΛ221: Οργάνωση Υπολογιστών και Συμβολικός Προγραμματισμός Ενότητα 7(α) Ιεραρχία Μνήμης 1 Οργάνωση Συστήματος Μνήμης Μια από τις κυριότερες λειτουργίες ενός υπολογιστικού συστήματος ηαποθήκευσηκαιηανάκλησηπληροφοριώναπότιςμονάδες
Τεχνολογία μνημών Ημιαγωγικές μνήμες Μνήμες που προσπελαύνονται με διευθύνσεις:
Σύστημα μνήμης Ο κύριος σκοπός στο σχεδιασμό ενός συστήματος μνήμης είναι να προσφέρουμε επαρκή χωρητικότητα αποθήκευσης διατηρώντας ένα αποδεκτό επίπεδο μέσης απόδοσης και επίσης χαμηλό μέσο κόστος ανά
Αρχιτεκτονική Υπολογιστών
ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΩΑΝΝΙΝΩΝ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Αρχιτεκτονική Υπολογιστών Υποσύστημα μνήμης Διδάσκων: Επίκουρος Καθηγητής Αριστείδης Ευθυμίου Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
Μάθημα 8: Διαχείριση Μνήμης
Μάθημα 8: Διαχείριση Μνήμης 8.1 Κύρια και δευτερεύουσα μνήμη Κάθε μονάδα ενός υπολογιστή που χρησιμεύει για τη μόνιμη ή προσωρινή αποθήκευση δεδομένων ανήκει στην μνήμη (memory) του υπολογιστή. Οι μνήμες
Εικονική Μνήμη (Virtual memory)
ΗΥ 232 Οργάνωση και Σχεδίαση Υπολογιστών Διάλεξη 16 Εικονική Μνήμη (Virtual memory) Νίκος Μπέλλας Τμήμα Μηχανικών Η/Υ, Τηλεπικοινωνιών και Δικτύων 1 Προβλήματα φυσικής μνήμης (1) Τι θα συμβεί εάν η μνήμη
Μηχανοτρονική. Τμήμα Μηχανικών Παραγωγής και Διοίκησης 7 ο Εξάμηνο,
Τμήμα Μηχανικών Παραγωγής και Διοίκησης 7 ο Εξάμηνο, 2016-2017 ΜΙΚΡΟΕΠΕΞΕΡΓΑΣΤΕΣ Μικροϋπολογιστής Υπολογιστής που χρησιμοποιείται για την είσοδο, επεξεργασία και έξοδο πληροφοριών. Είδη μικροϋπολογιστών:
Συστήματα μνήμης και υποστήριξη μεταφραστή για MPSoC
Συστήματα μνήμης και υποστήριξη μεταφραστή για MPSoC Πλεονεκτήματα MPSoC Είναι ευκολότερο να σχεδιαστούν πολλαπλοί πυρήνες επεξεργαστών από τον σχεδιασμό ενός ισχυρότερου και πολύ πιο σύνθετου μονού επεξεργαστή.
Προχωρηµένα Θέµατα Αρχιτεκτονικής
Προχωρηµένα Θέµατα Αρχιτεκτονικής Memory Hierarchy Design. Λιούπης Ιεραρχία Μνήµης Τα προγράµµατα απαιτούν όλο και περισσότερη και πιο γρήγορη µνήµη Γρήγορη και µεγάλη µνήµη -> ακριβή Αυτό οδηγεί σε ιεραρχία
Processor-Memory (DRAM) ιαφορά επίδοσης
Processor-Memory (DRAM) ιαφορά επίδοσης µproc 6%/yr 98 98 982 983 984 985 986 987 988 989 99 99 992 993 994 995 996 997 998 999 2 2 22 23 24 25 Performance Processor-Memory Performance Gap: (grows 5% /
Προχωρηµένα Θέµατα Αρχιτεκτονικής Η/Υ. Storage Systems.. Λιούπης
Προχωρηµένα Θέµατα Αρχιτεκτονικής Η/Υ Storage Systems. Λιούπης Απόδοση συστηµάτων Ι/Ο Απόδοση Ι/Ο: πόσο σηµαντική είναι; Αύξηση απόδοσης ανά έτος: CPU: περίπου 55% I/O:
ΠΛΕ- 027 Μικροεπεξεργαστές 9ο μάθημα: Αρχιτεκτονική συστήματος μνήμης: Κρυφές μνήμες εισαγωγή
ΠΛΕ- 027 Μικροεπεξεργαστές 9ο μάθημα: Αρχιτεκτονική συστήματος μνήμης: Κρυφές μνήμες εισαγωγή Αρης Ευθυμίου Σύστημα μνήμης Η μνήμη είναι σημαντικό κομμάτι ενός υπολογιστή Επηρεάζει κόστος, ταχύτητα, κατανάλωση
ΠΛΕ- 027 Μικροεπεξεργαστές
ΠΛΕ- 027 Μικροεπεξεργαστές 10ο μάθημα: Αρχιτεκτονική συστήματος μνήμης: Εικονική μνήμη, σχεδίαση αποδοτικής κρυφής μνήμης, προγραμματισμός για κρυφή μνήμη Αρης Ευθυμίου Εικονική μνήμη ως cache Η κύρια
Κύρια & Περιφερειακή Μνήµη
Κύρια & Περιφερειακή Μνήµη Κύρια Μνήµη RAM ROM Cache Περιεχόµενα Μονάδες Μαζικής Αποθήκευσης Μαγνητικοί ίσκοι Μαγνητικές Ταινίες Οπτικά Μέσα Ηκύρια µνήµη (Main Memory) Η κύρια µνήµη: Αποθηκεύει τα δεδοµένα
Υπάρχουν δύο τύποι μνήμης, η μνήμη τυχαίας προσπέλασης (Random Access Memory RAM) και η μνήμη ανάγνωσης-μόνο (Read-Only Memory ROM).
Μνήμες Ένα από τα βασικά πλεονεκτήματα των ψηφιακών συστημάτων σε σχέση με τα αναλογικά, είναι η ευκολία αποθήκευσης μεγάλων ποσοτήτων πληροφοριών, είτε προσωρινά είτε μόνιμα Οι πληροφορίες αποθηκεύονται
Chapter 9 Memory Basics
Logic and Computer Design Fundamentals Chapter 9 Memory Basics Charles Kime & Thomas Kaminski 2004 Pearson Education, Inc. Terms of Use (Hyperlinks are active in View Show mode) Περίληψη Memory definitions
Συστήματα Μικροϋπολογιστών
Συστήματα Μικροϋπολογιστών Συστήματα Μνημών Υπεύθυνος Μαθήματος: K. ΠΕΚΜΕΣΤΖΗ Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες,
Αρχιτεκτονική υπολογιστών
1 Ελληνική Δημοκρατία Τεχνολογικό Εκπαιδευτικό Ίδρυμα Ηπείρου Αρχιτεκτονική υπολογιστών Ενότητα 3 : Μια άποψη του κορυφαίου επιπέδου λειτουργίας και διασύνδεσης του υπολογιστή Καρβούνης Ευάγγελος Η έννοια
Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχανικών H/Y Department of Electrical and Computer Engineering. Εργαστήριο 8. Χειμερινό Εξάμηνο
Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχανικών H/Y Department of Electrical and Computer Engineering Οργάνωση και Σχεδίαση Η/Y (HY232) Εργαστήριο 8 Χειμερινό Εξάμηνο 2016-2017 1. Προσομοίωση λειτουργίας ιεραρχίας
Τμήμα Χρηματοοικονομικής & Ελεγκτικής ΤΕΙ Ηπείρου Παράρτημα Πρέβεζας. Πληροφορική Ι. Μάθημα 5 ο Οργάνωση Υπολογιστών. Δρ.
Τμήμα Χρηματοοικονομικής & Ελεγκτικής ΤΕΙ Ηπείρου Παράρτημα Πρέβεζας Πληροφορική Ι Μάθημα 5 ο Οργάνωση Υπολογιστών Δρ. Γκόγκος Χρήστος Υποσυστήματα αυτόνομου υπολογιστή Κεντρική Μονάδα Επεξεργασίας (CPU)
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ Η/Υ
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ Η/Υ ΤΕΛΙΚΟ ΔΙΑΓΩΝΙΣΜΑ ΣΤΗΝ ΟΡΓΑΝΩΣΗ ΣΤΟΥΣ Η/Y (ΗΥ232) Τετάρτη, 21 Δεκεμβρίου 2016 ΔΙΑΡΚΕΙΑ ΔΙΑΓΩΝΙΣΜΑΤΟΣ 3 ΩΡΕΣ Για πλήρη
Εισαγωγή στην επιστήμη των υπολογιστών. Υλικό Υπολογιστών Κεφάλαιο 5ο Οργάνωση υπολογιστών
Εισαγωγή στην επιστήμη των υπολογιστών Υλικό Υπολογιστών Κεφάλαιο 5ο Οργάνωση υπολογιστών 1 Οργάνωση υπολογιστών ΚΜΕ Κύρια Μνήμη Υποσύστημα εισόδου/εξόδου 2 Κεντρική Μονάδα Επεξεργασίας (ΚΜΕ) R1 R2 ΑΛΜ
- Εισαγωγή - Επίπεδα μνήμης - Ολοκληρωμένα κυκλώματα μνήμης - Συσκευασίες μνήμης προσωπικών υπολογιστών
Μάθημα 4.5 Η Μνήμη - Εισαγωγή - Επίπεδα μνήμης - Ολοκληρωμένα κυκλώματα μνήμης - Συσκευασίες μνήμης προσωπικών υπολογιστών Όταν ολοκληρώσεις το μάθημα αυτό θα μπορείς: Να αναφέρεις τα κυριότερα είδη μνήμης
ΣΥΣΚΕΥΕΣ ΑΠΟΘΗΚΕΥΣΗΣ (ΜΝΗΜΗ)
ΣΥΣΚΕΥΕΣ ΑΠΟΘΗΚΕΥΣΗΣ (ΜΝΗΜΗ) Συσκευές αποθήκευσης Ένας υπολογιστής προκειµένου να αποθηκεύσει δεδοµένα χρησιµοποιεί δύο τρόπους αποθήκευσης: Την Κύρια Μνήµη Τις συσκευές µόνιµης αποθήκευσης (δευτερεύουσα
Λειτουργικά Συστήματα Κεφάλαιο 2 Οργάνωση Συστήματος Αρχείων 2.1 Διαχείριση Αρχείων και Σύστημα Αρχείων(File System)
..8 Κατανομή των αρχείων σε συσκευές Ακολουθείται κάποια λογική στην αποθήκευση των αρχείων:.αρχεία που χρησιμοποιούνται συχνά τοποθετούνται στους σκληρούς δίσκους που έχουν μεγάλη ταχύτητα πρόσβασης..αν
Οργάνωση Ιεραρχίας Μνήμης - Caches
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ηλεκτρολόγων Μηχανικών - Μηχανικών Υπολογιστών Αρχιτεκτονική Υπολογιστών Νεκτάριος Κοζύρης Οργάνωση Ιεραρχίας Μνήμης - Caches Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό
Διάλεξη 12 Καθυστερήσεις (Stalls) Εκκενώσεις Εντολών (Flushing)
ΗΥ 232 Οργάνωση και Σχεδίαση Υπολογιστών Διάλεξη 2 Καθυστερήσεις (Stalls) Εκκενώσεις Εντολών (Flushing) Νίκος Μπέλλας Τμήμα Μηχανικών Η/Υ, Τηλεπικοινωνιών και Δικτύων Καθυστερήσεις και Εκκενώσεις Εντολών
Τμήμα Οικιακής Οικονομίας και Οικολογίας. Οργάνωση Υπολογιστών
Οργάνωση Υπολογιστών Οργάνωση υπολογιστών ΚΜΕ Κύρια Μνήμη Υποσύστημα εισόδου/εξόδου Κεντρική Μονάδα Επεξεργασίας (ΚΜΕ) R1 R2 ΑΛΜ R3 I Καταχωρητές PC Κεντρική Μονάδα Επεξεργασίας Αριθμητική και λογική μονάδα
ΔΙΑΧΕΙΡΙΣΗ ΜΝΗΜΗΣ. Λειτουργικά Συστήματα Ι. Διδάσκων: Καθ. Κ. Λαμπρινουδάκης ΛΕΙΤΟΥΡΓΙΚΑ ΣΥΣΤΗΜΑΤΑ Ι
ΛΕΙΤΟΥΡΓΙΚΑ ΣΥΣΤΗΜΑΤΑ Ι Μάθημα: Λειτουργικά Συστήματα Ι ΔΙΑΧΕΙΡΙΣΗ ΜΝΗΜΗΣ Διδάσκων: Καθ. Κ. Λαμπρινουδάκης clam@unipi.gr 1 ΕΙΣΑΓΩΓΗ Μνήμη : Πόρος ζωτικής σημασίας του οποίου η διαχείριση απαιτεί ιδιαίτερη
HY330 Ψηφιακά Κυκλώματα - Εισαγωγή στα Συστήματα VLSI. Σταθερές Μνήμες Αρχιτεκτονικές Μνήμης RAM
HY330 Ψηφιακά Κυκλώματα - Εισαγωγή στα Συστήματα VLSI Διδάσκων: Χ. Σωτηρίου, Βοηθοί: θα ανακοινωθούν http://inf-server.inf.uth.gr/courses/ce330 1 ΗΥ330 - Διάλεξη 12η - Κυκλώματα Μνήμης Περιεχόμενα Είδη
Μνήμη Διευθύνσεις Δείκτες. Προγραμματισμός II 1
Μνήμη Διευθύνσεις Δείκτες Προγραμματισμός II 1 lalis@inf.uth.gr Μνήμη Η/Υ Ειδικό υλικό, ξεχωριστό από τον επεξεργαστή Χρησιμεύει για την αποθήκευση δεδομένων και της κατάστασης εκτέλεσης του προγράμματος
ΔΙΑΛΕΞΗ 8: ΕΙΚΟΝΙΚΗ (Virtual) ΜΝΗΜΗ
2/9/5 ΗΜΥ 32 -- ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΔΙΑΛΕΞΗ 8: ΕΙΚΟΝΙΚΗ (Virtual) ΜΝΗΜΗ Διδάσκουσα: ΜΑΡΙΑ Κ. ΜΙΧΑΗΛ Επίκουρη Καθηγήτρια, ΗΜΜΥ (mmichael@ucy.ac.cy) [Προσαρµογή από Computer Architecture,
Λειτουργικά Συστήματα (Λ/Σ)
Λειτουργικά Συστήματα (Λ/Σ) Διαχείριση Μνήμης Βασίλης Σακκάς 6/12/2013 1 Διαχείριση Μνήμης 1 Το τμήμα του Λ/Σ που διαχειρίζεται τη μνήμη λέγεται Διαχειριστής Μνήμης (Memory manager). Καθήκον του είναι
Δομή Ηλεκτρονικού υπολογιστή
Δομή Ηλεκτρονικού υπολογιστή Η κλασσική δομή του μοντέλου που πρότεινε το 1948 ο Von Neumann Κεντρική Μονάδα Επεξεργασίας Είσοδος Αποθήκη Αποθήκη - Έξοδος Εντολών Δεδομένων Κλασσικό μοντέλο Von Neumann
Κεντρική Μονάδα Επεξεργασίας
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Αρχιτεκτονική Υπολογιστών 2016-17 Κεντρική Μονάδα Επεξεργασίας (Σχεδιασμός και λειτουργία μιας απλής ΚΜΕ) http://mixstef.github.io/courses/comparch/ Μ.Στεφανιδάκης
ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2014
ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 201 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα : Μικροϋπολογιστές
Αρχιτεκτονική Υπολογιστών
Τμήμα Μηχανικών Πληροφορικής & Τηλεπικοινωνιών Αρχιτεκτονική Υπολογιστών Ενότητα 11: Κρυφή Μνήμη Δρ. Μηνάς Δασυγένης mdasyg@ieee.org Εργαστήριο Ψηφιακών Συστημάτων και Αρχιτεκτονικής Υπολογιστών http://arch.icte.uowm.gr/mdasyg
Λογικά σύμβολα των CPU, RAM, ROM και I/O module
Μικροϋπολογιστές Λογικά σύμβολα των CPU, RAM, ROM και I/O module Data CPU Data Data Address RAM Control Address Control External Data Data Address Control I/O module External Data External Control ROM
ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ
ΔΕΠΑΝΟΜ Α.Ε. ΔΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΑΝΕΓΕΡΣΗΣ ΝΟΣΗΛΕΥΤΙΚΩΝ MΟΝΑΔΩΝ Γ.Ν. ΙΩΑΝΝΙΝΩΝ «ΧΑΤΖΗΚΩΣΤΑ» Πολυδύναμο Κέντρο Αντιμετώπισης της Κρίσης των Χρηστών Ναρκωτικών και Αλκοολισμού ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ
Ενότητα 4. Εισαγωγή στην Πληροφορική. Αναπαράσταση δεδοµένων. Αναπαράσταση πληροφορίας. υαδικοί αριθµοί. Χειµερινό Εξάµηνο 2006-07
Ενότητα 4 Εισαγωγή στην Πληροφορική Κεφάλαιο 4Α: Αναπαράσταση πληροφορίας Κεφάλαιο 4Β: Επεξεργαστές που χρησιµοποιούνται σε PCs Χειµερινό Εξάµηνο 2006-07 ρ. Παναγιώτης Χατζηδούκας (Π..407/80) Εισαγωγή
Το υλικό του υπολογιστή
Το υλικό του υπολογιστή Ερωτήσεις 1. Τι αντιλαμβάνεστε με τον όρο υλικό; Το υλικό(hardware) αποτελείται από το σύνολο των ηλεκτρονικών τμημάτων που συνθέτουν το υπολογιστικό σύστημα, δηλαδή από τα ηλεκτρονικά
Εισαγωγή στην επιστήµη των υπολογιστών. Υλικό Υπολογιστών Κεφάλαιο 5ο Οργάνωση υπολογιστών
Εισαγωγή στην επιστήµη των υπολογιστών Υλικό Υπολογιστών Κεφάλαιο 5ο Οργάνωση υπολογιστών Εισαγωγή Θα δούµε την οργάνωση ενός υπολογιστή Στον επόµενο µάθηµα θα δούµε πως συνδέονται πολλοί Η/Υ για να σχηµατίσουν
Οργάνωση Υπολογιστών (IΙI)
Ιόνιο Πανεπιστήμιο Τμήμα Πληροφορικής Εισαγωγή στην Επιστήμη των Υπολογιστών 2016-17 Οργάνωση Υπολογιστών (IΙI) (συσκευές εισόδου-εξόδου) http://mixstef.github.io/courses/csintro/ Μ.Στεφανιδάκης Ένα τυπικό
Μικροεπεξεργαστές - Μικροελεγκτές Ψηφιακά Συστήματα
Μικροεπεξεργαστές - Μικροελεγκτές Ψηφιακά Συστήματα 1. Ποια είναι η σχέση της έννοιας του μικροεπεξεργαστή με αυτή του μικροελεγκτή; Α. Ο μικροεπεξεργαστής εμπεριέχει τουλάχιστο έναν μικροελεγκτή. Β. Ο
Υλικό Υπολογιστών (Hardware) ΜΥΥ-106 Εισαγωγή στους Η/Υ και Πληροφορική
Υλικό Υπολογιστών (Hardware) ΜΥΥ-106 Εισαγωγή στους Η/Υ και Πληροφορική Κύρια μέρη υπολογιστή Υπάρχουν διάφορα είδη υπολογιστών προσωπικοί (επιτραπέζιοι, φορητοί,...), ενσωματωμένοι, εξυπηρετητές (servers)
ΤΙΤΛΟΣ ΕΡΓΑΣΙΑΣ ΚΑΤΑΓΡΑΦΗ ΗΛΕΚΤΡΟΝΙΚΟΥ ΥΛΙΚΟΥ ΚΑΙ ΔΙΑΥΛΩΝ ΕΠΙΚΟΙΝΩΝΙΑΣ
ΤΙΤΛΟΣ ΕΡΓΑΣΙΑΣ ΚΑΤΑΓΡΑΦΗ ΗΛΕΚΤΡΟΝΙΚΟΥ ΥΛΙΚΟΥ ΚΑΙ ΔΙΑΥΛΩΝ ΕΠΙΚΟΙΝΩΝΙΑΣ SOCKET CPU Χρόνια Επεξεργαστές Συχνότητα Yπολογιστής 2000 Intel Pentium 4 100-200 478/ Intel Celeron N Intel Pentium 4 EE 400-800
ΔΙΑΛΕΞΗ 8: ΕΙΚΟΝΙΚΗ (Virtual) ΜΝΗΜΗ
ΗΜΥ 32 -- ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΔΙΑΛΕΞΗ 8: ΕΙΚΟΝΙΚΗ (Virtual) ΜΝΗΜΗ Διδάσκων: Χάρης Θεοχαρίδης, ΗΜΜΥ ttheocharides@ucy.ac.cy [Προσαρμογή από Computer Architecture, Hennessy & Patterson,
Αρχιτεκτονική υπολογιστών
1 Ελληνική Δημοκρατία Τεχνολογικό Εκπαιδευτικό Ίδρυμα Ηπείρου Αρχιτεκτονική υπολογιστών Ενότητα 5 : Η Εσωτερική Μνήμη Φώτης Βαρζιώτης 2 Ανοιχτά Ακαδημαϊκά Μαθήματα στο ΤΕΙ Ηπείρου Τμήμα Μηχανικών Πληροφορικής
