1 ΑΚΑΔΗΜΙΑ ΕΝΕΡΓΕΙΑΣ 2013 Ασκήσεις αξιολόγησης Αιολική Ενέργεια Α περίοδος Διδάσκων: Γιώργος Κάραλης 1. Για ποιό λόγο η αιολική ενέργεια προωθείται στα πλαίσια του Ευρωπαϊκού ενεργειακού σχεδιασμού (σημειώστε τις σωστές απαντήσεις) Α. Διότι η αιολική ενέργεια είναι φθηνότερη από τα συμβατικά καύσιμα Β. Διότι η αιολική ενέργεια δεν έχει περιβαλλοντικές επιπτώσεις Γ. Διότι η αιολική ενέργεια έχει πολύ λιγότερες περιβαλλοντικές επιπτώσεις από τις άλλες ενεργειακές πηγές Δ. Διότι η αύξηση της παγκόσμιας ενεργειακής κατανάλωσης σε συνδυασμό με την εξάντληση των ορυκτών καυσίμων δημιουργεί αβεβαιότητα ως προς τον μελλοντικό ενεργειακό εφοδιασμό. 2. Οι χώρες που είχαν εντυπωσιακή πρόοδο στην ανάπτυξη της αιολικής ενέργειας είναι κυρίως εκείνες (επιλέξτε μία απάντηση) Α. που είχαν υψηλό αιολικό δυναμικό. Β. που είχαν αναπτύξει τεχνογνωσία εκμετάλλευσης του αιολικού δυναμικού Γ. που είχαν θεσπίσει κίνητρα για τη βιωσιμότητα αυτών των επενδύσεων. 3. Σε ποια από τις παρακάτω περιφέρειες η εγκατεστημένη ισχύς των αιολικών πάρκων είναι σήμερα πολύ χαμηλότερη σε σύγκριση με τις άλλες: Α. Στην Ήπειρο Β. Στη Στερεά Ελλάδα Γ. Στην Πελοπόννησο Δ. Στην Ανατολική Μακεδονία & Θράκη 4. Ποιο από τα παρακάτω, αποτελεί σημαντικό εμπόδιο για την ανάπτυξη της αιολικής ενέργειας στην χώρα μας; Α. Τα τιμολόγια πώλησης της παραγόμενης ηλεκτρικής ενέργειας είναι χαμηλά Β. Το κόστος επένδυσης είναι υψηλό Γ. Τα δίκτυα μεταφοράς είναι κορεσμένα σε θέσεις υψηλού δυναμικού Δ. Όλα τα προηγούμενα σελ. 1 από 7

Διότι η αιολική ενέργεια δεν έχει περιβαλλοντικές επιπτώσεις Γ. Διότι η αιολική ενέργεια έχει πολύ λιγότερες περιβαλλοντικές επιπτώσεις από τις άλλες ενεργειακές πηγές Δ.

2 5. Το όριο της διείσδυση των αιολικών σε ένα σύστημα (π.χ. σε ένα μη διασυνδεδεμένο νησί) καθορίζεται από διάφορες παραμέτρους όπως είναι: Α. Το προφίλ της ζήτησης ενέργειας Β. Τα χαρακτηριστικά των συμβατικών μονάδων παραγωγής (τύπος μονάδων, καύσιμο, τεχνικά ελάχιστα σταθμών, ταχύτητα αυξομείωσης φορτίου) Γ. Η καμπύλη διάρκειας του ανέμου Δ. Το μέγεθος του συστήματος και η γεωγραφική διασπορά των αιολικών μονάδων παραγωγής. Ε. Η ύπαρξη διασύνδεσης με άλλο μεγαλύτερο σύστημα Σωστό το Α, Β, Γ, Δ και Ε (όλα δηλαδή) 6. Σύμφωνα με την υφιστάμενη τιμολόγηση για αιολικά πάρκα, προβλέπεται καλύτερη τιμή πώλησης στα μη διασυνδεδεμένα νησιά, σε σύγκριση με την ηπειρωτική χώρα. Αυτό συμβαίνει διότι: Α. Στα μη διασυνδεδεμένα νησιά δεν έχει καλό αιολικό δυναμικό, και η παραγωγή αναμένεται περιορισμένη Β. Λόγω τεχνικών περιορισμών που σχετίζονται με την ασφαλή λειτουργία των μη διασυνδεδεμένων συστημάτων, συμβαίνουν περικοπές της παραγόμενης αιολικής ενέργειας Γ. Στα νησιά υπάρχει μεγαλύτερη ανάγκη ηλεκτρικής ενέργειας 7. Σε ένα μη διασυνδεδεμένο νησί, με ετήσια κατανάλωση ηλεκτρικής ενέργειας 87600MWh (δηλαδή μέσο ετήσιο φορτίο 87600/8760=10MW) και μέση ετήσια ταχύτητα ανέμου 8,1m/s, εγκαθίστανται 7 ανεμογεννήτριες του 1MW. Εάν η επιτρεπόμενη στιγμιαία διείσδυση αιολικής ενέργειας είναι δ=30%, προσδιορίστε: A. Ποιό ποσοστό της αιολικής ενέργειας απορροφάται, B. Ποιά είναι η συνεισφορά της αιολικής ενέργειας και Γ. Ποιός είναι ο συντελεστής εκμεταλλευσιμότητας, χρησιμοποιώντας τα διαγράμματα 1.17, 1.18 και 1.19 των σημειώσεων. Σωστές απαντήσεις: Α. ποσοστό της αιολικής ενέργειας απορροφάται: 64% Β. συνεισφορά της αιολικής ενέργειας: 17% Γ. συντελεστής εκμεταλλευσιμότητας: 24% 8. Α. Σε ένα μη διασυνδεδεμένο νησί, εξετάζεται η εγκατάσταση 5MW αιολικών. Σύμφωνα με το ν. 3851/2010, εφόσον η υλοποίηση γίνει με χρήση κάποιας επιχορήγησης, η τιμολόγηση είναι: σελ. 2 από 7

Το μέγεθος του συστήματος και η γεωγραφική διασπορά των αιολικών μονάδων παραγωγής. Ε. Η ύπαρξη διασύνδεσης με άλλο μεγαλύτερο σύστημα Σωστό το Α, Β, Γ, Δ και Ε (όλα δηλαδή) 6.

3 Α. Σωστή απάντηση: 99,45 /MWh Β. Σε ένα μη διασυνδεδεμένο νησί, εξετάζεται η εγκατάσταση 5MW αιολικών. Σύμφωνα με το ν. 3851/2010, εφόσον η υλοποίηση γίνει χωρίς την χρήση κάποιας επιχορήγησης, η τιμολόγηση είναι: Β. Σωστή απάντηση: 119,34 /MWh 9. Σε μια βραχονησίδα, εξετάζεται η εγκατάσταση 100MW αιολικών με διασύνδεση με την ηπειρωτική χώρα (απόσταση 6,4km). Σύμφωνα με το νόμο 3851/2010, εφόσον ο επενδυτής αναλάβει την διασύνδεση του νησιού, δικαιούται προσαύξηση στην τιμολόγηση. Βρείτε το νόμο και τον μαθηματικό τύπο που δίνει την προσαύξηση (άρθρο 5), και υπολογίστε ποιά είναι η προσαύξηση και ποιά η τελική τιμολόγηση (αγνοήστε την πιθανή προσαύξηση λόγω μη χρήσης επιχορήγησης): Σωστή απάντηση: προσαύξηση 18%, τελική τιμή: 117,34 /MWh 10. Βάλτε σε χρονολογική σειρά τα στάδια αδειοδότησης ενός αιολικού πάρκου: Α. Έγκριση περιβαλλοντικών όρων (ΕΠΟ) Β. Άδεια λειτουργίας Γ. Σύμβαση σύνδεσης με το σύστημα ή το δίκτυο Δ. Άδεια παραγωγής Ε. Σύμβαση αγοραπωλησίας ηλεκτρικής ενέργειας ΣΤ. Άδεια εγκατάστασης Η. Διατύπωση προσφοράς σύνδεσης σταθμού στο σύστημα ή το δίκτυο. Σωστή σειρά: Δ, Η, Α, Γ, ΣΤ, Ε, Β. Τι πλεονέκτημα έχει να προηγείται χρονικά η ΕΠΟ από την διατύπωση όρων σύνδεσης και τι μειονέκτημα; Εάν η ΕΠΟ προηγείται των όρων σύνδεσης, η περιβαλλοντική άδεια δεν θα περιλαμβάνει τα έργα διασύνδεσης, ενώ εάν οι όροι σύνδεσης προηγούνται της ΕΠΟ, τότε το έργο θα έχει δεσμεύσει ηλεκτρικό χώρο, χωρίς να είναι σαφές αν είναι περιβαλλοντικά αποδεκτό. 11. Η υποβολή της μελέτης περιβαλλοντικών επιπτώσεων (ΜΠΕ) ενός αιολικού πάρκου αποτελεί ένα πολύ σημαντικό βήμα για την περιβαλλοντική αδειοδότηση του έργου. Επιλέξτε τις σωστές απαντήσεις: Α) Η ΜΠΕ, οφείλει να περιλαμβάνει αξιολόγηση των επιπτώσεων στο περιβάλλον και το τοπίο και προτάσεις για αντισταθμιστικά οφέλη για τις περιοχές Natura Β) Η ΜΠΕ περιλαμβάνει την εφαρμογή των κριτηρίων του Ειδικού Χωροταξικού Πλαισίου για τις ΑΠΕ στην συγκεκριμένη περιοχή προκειμένου να διαπιστωθεί η συμβατότητα του έργου με τα Ειδικό Πλαίσιο σελ. 3 από 7

Σε μια βραχονησίδα, εξετάζεται η εγκατάσταση 100MW αιολικών με διασύνδεση με την ηπειρωτική χώρα (απόσταση 6,4km).

4 Γ) Η ΜΠΕ, αξιολογείται από την Ειδική Υπηρεσία Περιβάλλοντος του ΥΠΕΚΑ με βάση την θετική ή αρνητική εισήγηση επιστημονικής επιτροπής του Υπουργείου που εξετάζει την ορθότητα και πληρότητα της μελέτης. Πριν την απόφαση του ΥΠΕΚΑ, η εισήγηση της Επιτροπής τίθεται σε δημόσια διαβούλευση Δ) Τα οικεία δημοτικά και περιφερειακά συμβούλια καλούνται να γνωμοδοτήσουν θετικά ή αρνητικά με βάση τις επιπτώσεις του έργου στο περιβάλλον και το τοπίο, όπως αυτές προκύπτουν από μια προκαταρκτική αξιολόγηση της ΜΠΕ από την επιστημονική επιτροπή του ΥΠΕΚΑ Ε) Τα οικεία δημοτικά και περιφερειακά συμβούλια καλούνται να γνωμοδοτήσουν θετικά ή αρνητικά με βάση τη ΜΠΕ χωρίς να έχει προηγηθεί κάποια αξιολόγηση αυτής Καμία σωστή απάντηση. Λιγότερο λάθος είναι η Α και η Β. 12. Η αντλησιοταμίευση αποτελεί μια μέθοδο αποθήκευσης ηλεκτρικής ενέργειας που μπορεί να συνδυαστεί με την αιολική ενέργεια. Επιλέξτε σωστό ή λάθος: Α) Μπορεί να μετατρέπει την στοχαστική και μεταβαλλόμενη παραγωγή αιολικής ενέργειας σε προγραμματισμένη παραγωγή του υδροστροβίλου κατά τις ώρες αιχμής Β) Μπορεί να εφαρμοστεί σε κάποια ελληνικά νησιά, που διαθέτουν κατάλληλη τοπογραφία Γ) Η κατασκευή ενός τέτοιου έργου είναι ακριβή και απώλειες συμβαίνουν κατά την ενεργειακή μετατροπή της ηλεκτρικής ενέργειας σε δυναμική και αντίστροφα. Δ) Βοηθάει στην περαιτέρω διείσδυση της αιολικής ενέργειας σε ένα αυτόνομο ηλεκτρικό σύστημα και στην αξιοποίηση της για τοπική χρήση Ε) Για την ενσωμάτωση μεγάλης αιολικής εγκατεστημένης ισχύος, είναι χρήσιμη η εφαρμογή της και στο ηπειρωτικό σύστημα Όλες σωστές! 13. Σε μια υποψήφια θέση εγκατάστασης αιολικού πάρκου κατόπιν ανεμολογικών μετρήσεων, προέκυψε μέση ετήσια ταχύτητα ανέμου 5,4m/s σε ύψος 10 μέτρα. Υπολογίστε με την βοήθεια του εκθετικού νόμου [ U(z)=U(zo)*(z/zo)^α ] την ταχύτητα του ανέμου σε ύψος 60μέτρων, θεωρώντας εκθετικό συντελεστή α=0,17 που αντιστοιχεί σε ανοικτά πεδία. Σωστή απάντηση 7,3m/s Ανατρέξτε στην σελίδα του ΚΑΠΕ όπου δίνονται οι χάρτες αιολικού δυναμικού, και αναζητήστε από τον χάρτη και τον πίνακα της Λέσβου τα παρακάτω στοιχεία: σελ. 4 από 7

Πριν την απόφαση του ΥΠΕΚΑ, η εισήγηση της Επιτροπής τίθεται σε δημόσια διαβούλευση Δ) Τα οικεία δημοτικά και περιφερειακά συμβούλια καλούνται να γνωμοδοτήσουν θετικά ή αρνητικά με βάση τις

5 Α. Σε ποιά έκταση του νησιού φυσάει άνεμος μεγαλύτερος από 9m/s, πόση εγκατεστημένη ισχύ αιολικών πάρκων μπορεί να φιλοξενηθούν, ποιά είναι η μέση ετήσια ταχύτητα σε αυτήν την έκταση, και πόση ενέργεια εκτιμάται ότι μπορεί να παραχθεί ετησίως; σελ. 5 από 7

φιλοξενηθούν, ποιά είναι η μέση ετήσια ταχύτητα σε αυτήν την

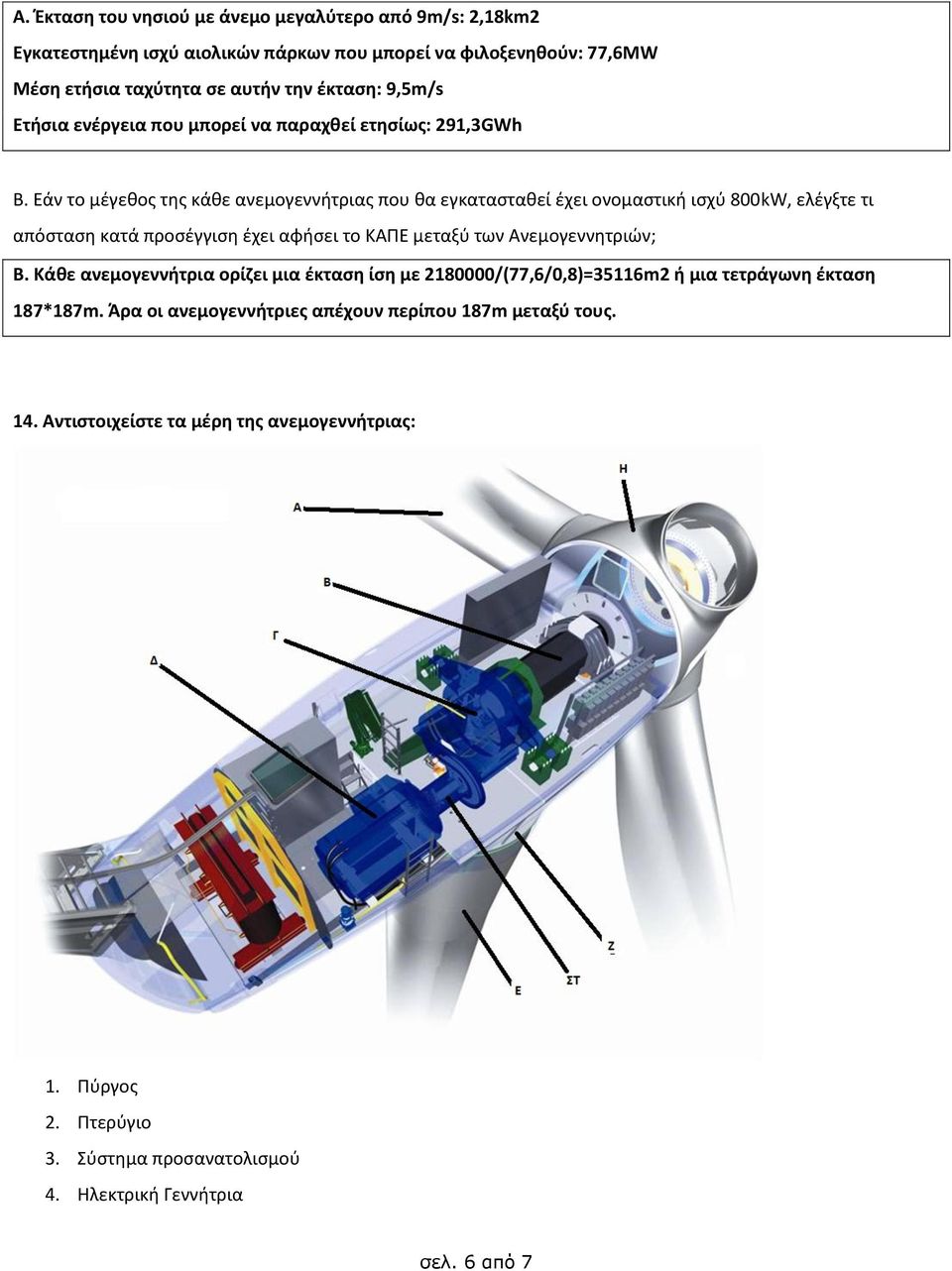

6 Α. Έκταση του νησιού με άνεμο μεγαλύτερο από 9m/s: 2,18km2 Εγκατεστημένη ισχύ αιολικών πάρκων που μπορεί να φιλοξενηθούν: 77,6MW Μέση ετήσια ταχύτητα σε αυτήν την έκταση: 9,5m/s Ετήσια ενέργεια που μπορεί να παραχθεί ετησίως: 291,3GWh Β. Εάν το μέγεθος της κάθε ανεμογεννήτριας που θα εγκατασταθεί έχει ονομαστική ισχύ 800kW, ελέγξτε τι απόσταση κατά προσέγγιση έχει αφήσει το ΚΑΠΕ μεταξύ των Ανεμογεννητριών; Β. Κάθε ανεμογεννήτρια ορίζει μια έκταση ίση με /(77,6/0,8)=35116m2 ή μια τετράγωνη έκταση 187*187m. Άρα οι ανεμογεννήτριες απέχουν περίπου 187m μεταξύ τους. 14. Αντιστοιχείστε τα μέρη της ανεμογεννήτριας: 1. Πύργος 2. Πτερύγιο 3. Σύστημα προσανατολισμού 4. Ηλεκτρική Γεννήτρια σελ. 6 από 7

Εάν το μέγεθος της κάθε ανεμογεννήτριας που θα εγκατασταθεί έχει ονομαστική ισχύ 800kW, ελέγξτε τι απόσταση κατά προσέγγιση έχει αφήσει το ΚΑΠΕ μεταξύ των Ανεμογεννητριών; Β.

7 5. Άτρακτος χαμηλής ταχύτητας 6. Άτρακτος υψηλής ταχύτητας 7. Κιβώτιο ταχυτήτων 8. Πλήμνη Σωστή αντιστοίχηση: 1-Ε, 2-Α, 3-Ζ, 4-Δ, 5-Β, 6-ΣΤ, 7-Γ, 8-Η (βαρύτητα 2 μονάδες) 15. Επισκεφθείτε το site της Enercon και βρείτε για το μοντέλο Ε33 τα παρακάτω μεγέθη ( Α) ονομαστική ισχύ, Β) ονομαστική ταχύτητα, Γ) ταχύτητα έναρξης λειτουργίας, Δ) ταχύτητα διακοπής λειτουργίας Ε) διάμετρος ρότορα Σωστές απαντήσεις: Α) 330kW, B) 13, Γ) 3, Δ) 25, Ε) 33,4m (βαρύτητα 2 μονάδες) 16. Από το ίδιο site, αντιγράψτε την καμπύλη ισχύος της μηχανής E33, στο αρχείο του excel Weibull_energy_calculation, και υπολογίστε για τιμές της κατανομής Weibull c=8 και k=2: Α) την μέση ετήσια παραγόμενη ισχύ Β) την ετήσια ενέργεια Γ) τον συντελεστή εκμεταλλευσιμότητας Σωστές απαντήσεις: Α)?kW, Β), Γ) (βαρύτητα 2 μονάδες) σελ. 7 από 7

pdf): Α) ονομαστική ισχύ, Β) ονομαστική ταχύτητα, Γ) ταχύτητα έναρξης λειτουργίας, Δ) ταχύτητα διακοπής λειτουργίας Ε) διάμετρος ρότορα Σωστές απαντήσεις: Α) 330kW, B) 13, Γ) 3, Δ) 25, Ε) 33,4m
