1 Latitude in-1 Εγχειρίδιο κατόχου Μοντέλο σύμφωνα με τους κανονισμούς: T17G Τύπος σύμφωνα με τους κανονισμούς: T17G001

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθούν υλική ζημιά και απλός ή θανάσιμος τραυματισμός Dell Inc. ή οι θυγατρικές της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Αναθ. A02

3 Πίνακας περιεχομένων 1 Προδιαγραφές συστήματος...7 Προδιαγραφές επεξεργαστή...7 Προδιαγραφές συστήματος...7 Προδιαγραφές μνήμης... 7 Προδιαγραφές κάρτας γραφικών...8 Προδιαγραφές κάρτας ήχου...8 Προδιαγραφές θυρών και συνδέσμων... 8 Προδιαγραφές επικοινωνίας... 9 Προδιαγραφές κάμερας... 9 Προδιαγραφές οθόνης...10 Προδιαγραφές προσαρμογέα AC Προδιαγραφές μπαταρίας Προδιαγραφές φυσικών χαρακτηριστικών Προδιαγραφές περιβάλλοντος Χρήση του tablet σας Λίστα βιδών...13 Συνιστώμενα εργαλεία Άνοιγμα του στηρίγματος Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας Απενεργοποίηση του tablet σας Windows Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας...16 Κάρτα microsd / micro-sim...17 Πλαίσιο οθόνης και καλώδιο οθόνης Αφαίρεση του πλαισίου της οθόνης και του καλωδίου της οθόνης...18 Εγκατάσταση του πλαισίου της οθόνης...22 Αφαίρεση του καλωδίου της οθόνης...22 Εγκατάσταση του καλωδίου της οθόνης Μονάδα δίσκου στερεάς κατάστασης (Solid State Drive (SSD)) PCIe...23 Αφαίρεση της μονάδας SSD...23 Εγκατάσταση της μονάδας SSD...24 Κάρτα WLAN Αφαίρεση της κάρτας WLAN...25 Εγκατάσταση της κάρτας WLAN Ηχείο Αφαίρεση του ηχείου Τοποθέτηση ηχείου...27 Μπαταρία...28 Προφυλάξεις για τις μπαταρίες ιόντων λιθίου...28 Αφαίρεση της μπαταρίας Εγκατάσταση της μπαταρίας Ανεμιστήρας συστήματος...29 Αφαίρεση του ανεμιστήρα του συστήματος Πίνακας περιεχομένων 3

4 Εγκατάσταση του ανεμιστήρα του συστήματος...30 ψύκτρας...30 Αφαίρεση της διάταξης της ψύκτρας Εγκατάσταση της διάταξης της ψύκτρας...32 Μπροστινή κάμερα...32 Αφαίρεση της μπροστινής κάμερας...33 Εγκατάσταση της μπροστινής κάμερας...33 Πίσω κάμερα Αφαίρεση πίσω κάμερας...34 Εγκατάσταση της πίσω κάμερας...35 Κλωβός έξυπνης κάρτας...35 Αφαίρεση του κλωβού έξυπνων καρτών...35 Εγκατάσταση του κλωβού έξυπνων καρτών Πλακέτα σύνδεσης Αφαίρεση της πλακέτας σύνδεσης...37 Εγκατάσταση του κλωβού έξυπνων καρτών Πλακέτα συστήματος...38 Αφαίρεση πλακέτας συστήματος Εγκατάσταση πλακέτας συστήματος Μπαταρία σε σχήμα νομίσματος Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος...42 Κεραία...42 Αφαίρεση της μονάδας της κεραίας...42 Εγκατάσταση της μονάδας κεραίας πλακέτα USH...44 Αφαίρεση της πλακέτας USH Εγκατάσταση της πλακέτας USH Τεχνολογία και εξαρτήματα...46 Προσαρμογέας ισχύος...46 Επεξεργαστές...46 Εντοπισμός επεξεργαστών στα Windows Επαλήθευση της χρήσης του επεξεργαστή μέσω της δυνατότητας Task Manager (Διαχείριση Εργασιών)...47 Επαλήθευση της χρήσης του επεξεργαστή μέσω της δυνατότητας Resource Monitor (Εποπτεία πόρων) Πλινθιοσύνολο Εντοπισμός του chipset μέσω της δυνατότητας Device Manager (Διαχείριση Συσκευών) στα Windows Δυνατότητες μνήμης Επαλήθευση μνήμης συστήματος στο πρόγραμμα ρύθμισης...49 Επαλήθευση μνήμης συστήματος...49 Δοκιμές μνήμης μέσω epsa...50 Επιλογές οθόνης Εντοπισμός του προσαρμογέα οθόνης Αλλαγή της ανάλυσης της οθόνης Πίνακας περιεχομένων

5 Δυνατότητες κάμερας Εντοπισμός της κάμερας μέσω της δυνατότητας Device Manager (Διαχείριση Συσκευών) στα Windows Εκκίνηση της κάμερας Εκκίνηση της εφαρμογής της κάμερας...51 Επιλογές σκληρού δίσκου Εντοπισμός του σκληρού δίσκου στο BIOS Ενεργή γραφίδα Dell Ρύθμιση συστήματος Πρόσβαση στο πρόγραμμα System Setup (Ρύθμιση συστήματος) του BIOS Είσοδος στο BIOS χωρίς πληκτρολόγιο...55 Επιλογές στο πρόγραμμα ρύθμισης του συστήματος...56 Επιλογές οθόνης General (Γενικά) Επιλογές οθόνης System Configuration (Διάρθρωση συστήματος)...57 Επιλογές οθόνης Video (Βίντεο)...59 Επιλογές οθόνης Security (Ασφάλεια)...59 Επιλογές οθόνης Secure Boot (Ασφαλής εκκίνηση) Επιλογές οθόνης Intel Software Guard Extensions (Επεκτάσεις προστασίας λογισμικού Intel) Επιλογές οθόνης Performance (Επιδόσεις) Επιλογές οθόνης διαχείρισης ενέργειας...62 Επιλογές οθόνης POST Behavior (Συμπεριφορά κατά τη διαδικασία POST) Επιλογές οθόνης Virtualization support (Υποστήριξη εικονικοποίησης)...65 Επιλογές οθόνης Wireless (Ασύρματη επικοινωνία) Επιλογές οθόνης Maintenance (Συντήρηση) Επιλογές οθόνης System logs (Αρχεία καταγραφής συστήματος)...66 Ενημέρωση του BIOS...66 Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση Εκχώρηση κωδικού πρόσβασης στο σύστημα και κωδικού πρόσβασης για τη ρύθμιση Διαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης στο σύστημα και/ή κωδικού πρόσβασης για τη ρύθμιση Αντιμετώπιση προβλημάτων Βελτιωμένη αξιολόγηση του συστήματος πριν από την εκκίνηση (Enhanced Pre-Boot System Assessment epsa)...70 Χαρακτηριστικά:...70 Εκτέλεση της βοηθητικής εφαρμογής epsa των διαγνωστικών Ενσωματωμένος αυτοδιαγνωστικός έλεγχος (BIST) της οθόνης LCD...71 Μέθοδος 1 - Εκτέλεση του ενσωματωμένου αυτοδιαγνωστικού ελέγχου (BIST) για την οθόνη LCD του φορητού υπολογιστή Μέθοδος 2 - Εκτέλεση του ενσωματωμένου αυτοδιαγνωστικού ελέγχου (BIST) για την οθόνη LCD του φορητού υπολογιστή...71 Μέθοδος 3 - Εκτέλεση του ενσωματωμένου αυτοδιαγνωστικού ελέγχου (BIST) για την οθόνη LCD του φορητού υπολογιστή...72 Λυχνία LED του tablet Διαγνωστική ενδεικτική λυχνία...72 Επαναφορά του ρολογιού πραγματικού χρόνου...73 Πίνακας περιεχομένων 5

6 Εντοπισμός του προσαρμογέα ισχύος AC που παραλάβατε μαζί με το tablet σας Επικοινωνία με την Dell Πίνακας περιεχομένων

7 Προδιαγραφές συστήματος 1 ΣΗΜΕΙΩΣΗ: Τα προσφερόμενα είδη ενδέχεται να ποικίλλουν κατά περιοχή. Οι προδιαγραφές που ακολουθούν είναι μόνο οι απαιτούμενες με βάση τη νομοθεσία κατά την αποστολή του υπολογιστή σας. Για περισσότερες πληροφορίες όσον αφορά τη διάρθρωση του υπολογιστή σας πηγαίνετε στην επιλογή Help and Support (Βοήθεια και υποστήριξη) στο λειτουργικό σας σύστημα Windows και επιλέξτε τη δυνατότητα προβολής πληροφοριών για τον υπολογιστή σας. Θέματα: Προδιαγραφές επεξεργαστή Προδιαγραφές συστήματος Προδιαγραφές μνήμης Προδιαγραφές κάρτας γραφικών Προδιαγραφές κάρτας ήχου Προδιαγραφές θυρών και συνδέσμων Προδιαγραφές επικοινωνίας Προδιαγραφές κάμερας Προδιαγραφές οθόνης Προδιαγραφές προσαρμογέα AC Προδιαγραφές μπαταρίας Προδιαγραφές φυσικών χαρακτηριστικών Προδιαγραφές περιβάλλοντος Προδιαγραφές επεξεργαστή Δυνατότητα Τύποι Προδιαγραφή Επεξεργαστές Intel 7ης γενιάς Προδιαγραφές συστήματος Δυνατότητα Πλινθιοσύνολο Προδιαγραφή Ενσωματωμένο στον επεξεργαστή Εύρος αρτηρίας DRAM 64 bit, 2 κανάλια Προδιαγραφές μνήμης Δυνατότητα Σύνδεσμος μνήμης Χωρητικότητα μνήμης Προδιαγραφή Ενσωματωμένη μνήμη 4 GB, 8 GB και 16 GB (ενσωματωμένη) Προδιαγραφές συστήματος 7

8 Δυνατότητα Προδιαγραφή ΣΗΜΕΙΩΣΗ: Η μνήμη εξαρτάται από τον επεξεργαστή που διατίθεται με το σύστημα. Τύπος μνήμης LPDDR MHz Προδιαγραφές κάρτας γραφικών Δυνατότητα Τύπος Προδιαγραφή Ενσωματωμένη στην πλακέτα συστήματος Ελεγκτής UMA Ενσωματωμένα γραφικά Intel HD Graphics 620 Υποστήριξη εξωτερικής οθόνης Προαιρετικός προσαρμογέας Dell USB Type-C σε HDMI/VGA ΣΗΜΕΙΩΣΗ: Υποστηρίζει VGA, DisplayPort, HDMI μέσω του σταθμού σύνδεσης (Dell Dock WD15). Προδιαγραφές κάρτας ήχου Δυνατότητα Τύποι Ελεγκτής Μετατροπή στερεοφωνικού σήματος Εσωτερική διεπαφή Εξωτερική διεπαφή Ηχεία Εσωτερικός ενισχυτής ηχείων Προδιαγραφή Ήχος υψηλής ευκρίνειας Realtek ALC bit αναλογικό σε ψηφιακό και ψηφιακό σε αναλογικό Ήχος υψηλής ευκρίνειας Γενικός σύνδεσμος εισόδου μικροφώνου, στερεοφωνικών ακουστικών και ηχείων Δύο 2 W (RMS) ανά κανάλι Κουμπιά ρύθμισης ακουστικής έντασης Κουμπιά αύξησης και μείωσης της έντασης ήχου Προδιαγραφές θυρών και συνδέσμων Δυνατότητα Ήχος Προδιαγραφή Ελεγκτής Realtek ALC3253-CG Γενικός σύνδεσμος εισόδου μικροφώνου, στερεοφωνικών ακουστικών/ηχείων Κάρτα γραφικών Δύο DisplayPort μέσω USB Type-C 8 Προδιαγραφές συστήματος

9 Δυνατότητα Μονάδα ανάγνωσης καρτών μνήμης Μικροκάρτα μονάδας ταυτότητας συνδρομητή (micro usim) Θύρες USB micro-sim Κλειδαριά ασφαλείας Άλλο Προδιαγραφή microsd 4.0 Προαιρετική συσκευή ανάγνωσης έξυπνων καρτών Προαιρετική 1 USB 3.1 Gen1 (με PowerShare) Προαιρετική υποδοχή κάρτας micro-sim (κάτω από το στήριγμα) Υποδοχή σφηνοειδούς κλειδαριάς Noble Προαιρετική μονάδα ανάγνωσης έξυπνων καρτών με επαφή και μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων Κουμπί αρχικής οθόνης των Windows Κουμπί τροφοδοσίας I2C για σύνδεση πληκτρολογίου με ακίδες Προδιαγραφές επικοινωνίας Χαρακτηριστικ ά Ασύρματη επικοινωνία Ασύρματο LAN Προδιαγραφή Wi-Fi Display (Miracast) Ασύρματος προσαρμογέας Qualcomm QCA61x4A ac Dual Band (2x2) + Bluetooth 4.1 Κάρτα ασύρματου δικτύου Intel Dual-Band Wireless-AC 8265 Wi-Fi + BT 4.2 (2x2). Προαιρετικό Bluetooth Φορητή ευρυζωνική σύνδεση (προαιρετικά) Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 HSPA+ Dell Wireless Telit Intel Ln-930 AP LTE CAT4 WiGig (προαιρετικά) Κάρτα ασύρματου δικτύου Intel Tri-Band Wireless-AC WiGig + Wi-Fi + BT4.2 Προδιαγραφές κάμερας Δυνατότητα Τύπος Προδιαγραφή Μπροστινή κάμερα 5 MP με σταθερή εστίαση Πίσω κάμερα 8 MP με αυτόματη εστίαση Κάμερα υπερύθρων Κάμερα υπερύθρων VGAΠροαιρετική κάμερα υπερύθρων (συμβατή με Win Hello) Προδιαγραφές συστήματος 9

10 Δυνατότητα Τύπος αισθητήρα Ρυθμός απεικόνισης Ανάλυση βίντεο Προδιαγραφή Τεχνολογία αισθητήρα CMOS (μπροστινή και πίσω κάμερα) Έως και 30 καρέ ανά δευτερόλεπτο Μπροστινή κάμερα x pixel Πίσω κάμερα x pixel Προδιαγραφές οθόνης Δυνατότητα Τύπος Φωτεινότητα Ύψος Πλάτος Διαγώνιος Προδιαγραφή 12,3" 3:2 αφής με Corning Gorilla Glass 4, αντιανακλαστική και αντικηλιδωτική επιφάνεια 340 nit 265,56 χιλιοστά (10,55 ίντσες) 185,06 χιλιοστά (7,28 ίντσες) 312,42 χιλιοστά (12,0 ίντσες) Μέγιστη ανάλυση x Ρυθμός ανανέωσης Μέγιστες γωνίες θέασης οριζόντια Μέγιστες γωνίες θέασης κατακόρυφα 60 Hz +/-80 +/-80 Βήμα εικονοψηφίδων (pixel) 0,135 χιλιοστά Προδιαγραφές προσαρμογέα AC Δυνατότητα Τύπος Τάση εισόδου Ρεύμα εισόδου μέγιστη τιμή Συχνότητα εισόδου Ρεύμα εξόδου Ονομαστική τάση εξόδου Βάρος Προδιαγραφή 45 W USB Type-C, 46 W small form factor (SFF) USB Type-C και 65 W USB Type-C 100 V AC 240 V AC 1,3 A / 1,7 A 47 Hz έως 63 Hz 2,25 A, 3 A και 3,25 A 20 VDC/15 VDC/9 VDC/5 VDC 0,385 λίβρες (45 W) και 0,476 λίβρες (65 W) 10 Προδιαγραφές συστήματος

11 Δυνατότητα Προδιαγραφή 175 γραμμάρια (45 W) και 216,2 γραμμάρια (65 W) Διαστάσεις Περιοχή τιμών θερμοκρασίας Κατά τη λειτουργία 0,191 x 0,121 x 0,048 ίντσες (45 W) και 0,217 x 0,145 x 0,048 (65 W) 87 x 55 x 22 χιλιοστά (45 W) και 99 x 66 x 22 χιλιοστά (65 W) 0 C έως 40 C (32 F έως 104 F) Περιοχή τιμών θερμοκρασίας Εκτός λειτουργίας 40 C έως 70 C ( 40 F έως 158 F) Προδιαγραφές μπαταρίας Δυνατότητα Τύπος Προδιαγραφή Μπαταρία πολυμερών λιθίου 31,5 Whr με ExpressCharge Μπαταρία πολυμερών λιθίου 42 Whr με ExpressCharge Μπαταρία πολυμερών λιθίου 42 Whr μεγάλου κύκλου ζωής 31,5 Whr: Μήκος Πλάτος Ύψος Βάρος Τάση 177,6 χιλιοστά (6,99 ίντσες) 82,6 χιλιοστά (3,25 ίντσες) 5,5 χιλιοστά (0,21 ίντσες) 135,0 γραμμάρια (0,29 λίβρες) (126 GB m2 SATA) 11,4 V συνεχούς ρεύματος (DC) 42 Whr: Μήκος Πλάτος Ύψος Βάρος Τάση Διάρκεια ζωής 177,6 χιλιοστά (6,99 ίντσες) 82,6 χιλιοστά (3,25 ίντσες) 5,5 χιλιοστά (0,21 ίντσες) 170 γραμμάρια (0,37 λίβρες) 7,6 V συνεχούς ρεύματος (DC) 300 κύκλοι φόρτισης/αποφόρτισης Περιοχή τιμών θερμοκρασίας Κατά τη λειτουργία Εκτός λειτουργίας Φόρτιση: 0 C έως 50 C (32 F έως 122 F) Αποφόρτιση: 0 C έως 70 C (32 F έως 158 F) -20 C έως 85 C (-4 F έως 185 F) Προδιαγραφές συστήματος 11

12 Προδιαγραφές φυσικών χαρακτηριστικών Δυνατότητα Βάρος Μόνο το tablet (με μπαταρία 32 Whr και βάση 126 GB m2 SATA) Βάρος Tablet +πληκτρολόγιο Ρεύμα εισόδου μέγιστη τιμή Πλάτος Ύψος (μόνο το tablet) Ύψος (μόνο tablet +πληκτρολόγιο) Προδιαγραφή 856 κιλά (1,89 λίβρες) 1,196 κιλά (2,64 λίβρες) 1,3 A / 1,7 A 292 χιλιοστά (11,5 ίντσες) 9,76 χιλιοστά (0,38 ίντσες) 14,9 χιλιοστά (0,59 ίντσες) Βάθος 208,8 χιλιοστά (8,22 ίντσες) Προδιαγραφές περιβάλλοντος Θερμοκρασία Κατά τη λειτουργία Αποθήκευση Σχετική υγρασία μέγιστη Κατά τη λειτουργία Αποθήκευση Υψόμετρο μέγιστο Κατά τη λειτουργία Εκτός λειτουργίας Επίπεδο αερομεταφερόμεν ων ρύπων Προδιαγραφές 0 C έως 35 C (32 F έως 95 F) 40 C έως 65 C ( 40 F έως 149 F) Προδιαγραφές 10% έως 90% (χωρίς συμπύκνωση) 10% έως 95% (χωρίς συμπύκνωση) Προδιαγραφές 0 μέτρα έως μέτρα (0 έως πόδια) 0 μέτρα έως μέτρα (0 πόδια έως πόδια) G2 ή χαμηλότερο όπως καθορίζει το πρότυπο ISA S Προδιαγραφές συστήματος

13 2 Χρήση του tablet σας Αυτή η ενότητα περιγράφει τον τρόπο ενεργοποίησης και απενεργοποίησης του tablet σας, συμπεριλαμβανομένης της εγκατάστασης των καρτών micro SD και micro SIM. Θέματα: Λίστα βιδών Συνιστώμενα εργαλεία Άνοιγμα του στηρίγματος Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας Κάρτα microsd / micro-sim Πλαίσιο οθόνης και καλώδιο οθόνης Μονάδα δίσκου στερεάς κατάστασης (Solid State Drive (SSD)) PCIe Κάρτα WLAN Ηχείο Μπαταρία Ανεμιστήρας συστήματος ψύκτρας Μπροστινή κάμερα Πίσω κάμερα Κλωβός έξυπνης κάρτας Πλακέτα σύνδεσης Πλακέτα συστήματος Μπαταρία σε σχήμα νομίσματος Κεραία πλακέτα USH Λίστα βιδών Πίνακας 1. Λίστα μεγεθών βιδών του Latitude in-1 Εξάρτημα M2,0x1,1+1,7 M2,0x4,0 M1.6x3.0 M2.0X2.5 M1.6x3.0 M2.0X2.0 M2.0X3.5 Πίσω κάλυμμα 3 Μπαταρία 4 Ψύκτρα 4 Μεντεσέδες 4 Πλαίσιο οθόνης 6 Ανεμιστήρας συστήματος 2 κάρτα WWAN 1 Χρήση του tablet σας 13

14 Εξάρτημα M2,0x1,1+1,7 M2,0x4,0 M1.6x3.0 M2.0X2.5 M1.6x3.0 M2.0X2.0 M2.0X3.5 Κάρτα WLAN 1 Κλωβός έξυπνων καρτών 3 Κάρτα SSD 1 Υποστήριγμα σύνδεσης 2 Στήριγμα 4 Μονάδα κάμερας 2 (μπροστά ) 1 (πίσω) Μονάδα κεραίας 1 Πλακέτα συστήματος 4 Συνιστώμενα εργαλεία Για τις διαδικασίες που παρατίθενται στο έγγραφο ενδέχεται να απαιτούνται τα εξής εργαλεία: Σταυροκατσάβιδο Σταυροκατσάβιδο #0 Σταυροκατσάβιδο #1 Πλαστική σφήνα Άνοιγμα του στηρίγματος 1 Κρατήστε το tablet κάθετα σε μια επίπεδη επιφάνεια. 2 Πιέστε το tablet για να ανοίξει το στήριγμα. 14 Χρήση του tablet σας

15 ΣΗΜΕΙΩΣΗ: Τα μάνταλα στο κάτω μέρος του tablet επιτρέπουν το άνοιγμα του στηρίγματος. Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας Για να προστατευτεί το tablet σας από πιθανή ζημιά και να διασφαλιστεί η ατομική σας προστασία, ακολουθήστε τις παρακάτω κατευθυντήριες οδηγίες για θέματα ασφάλειας. Αν δεν αναφέρεται κάτι διαφορετικό, για κάθε διαδικασία που περιλαμβάνεται σε αυτό το έγγραφο θεωρείται δεδομένο ότι ικανοποιείται η εξής προϋπόθεση: Διαβάσατε τις πληροφορίες που παραλάβατε μαζί με το tablet σας και αφορούν θέματα ασφάλειας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις πληροφορίες ασφάλειας παραλάβατε μαζί με το tablet σας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του. Για πρόσθετες πληροφορίες σχετικά με τις βέλτιστες πρακτικές ασφαλείας, ανατρέξτε στην αρχική σελίδα σχετικά με την κανονιστική συμμόρφωση στη διεύθυνση regulatory_compliance. ΠΡΟΣΟΧΗ: Πολλές επισκευές είναι δυνατό να πραγματοποιηθούν μόνο από πιστοποιημένο τεχνικό συντήρησης. Θα πρέπει να πραγματοποιείτε μόνο διαδικασίες αντιμετώπισης προβλημάτων και απλές επισκευές σύμφωνα με όσα αναφέρονται στην τεκμηρίωση προϊόντος ή σύμφωνα με τις οδηγίες της ομάδας online ή τηλεφωνικής εξυπηρέτησης και υποστήριξης. Η εγγύησή σας δεν καλύπτει ζημιές λόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Διαβάστε και τηρείτε τις οδηγίες ασφαλείας που συνοδεύουν το προϊόν. ΠΡΟΣΟΧΗ: Προς αποφυγή ηλεκτροστατικής εκφόρτισης, γειωθείτε χρησιμοποιώντας μεταλλικό περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα κάποια άβαφη μεταλλική επιφάνεια, π.χ. κάποιον σύνδεσμο στην πίσω πλευρά του tablet. Χρήση του tablet σας 15

16 ΠΡΟΣΟΧΗ: Φροντίστε να μεταχειρίζεστε τα εξαρτήματα και τις κάρτες με προσοχή. Μην αγγίζετε τα εξαρτήματα ή τις επαφές στις κάρτες. Φροντίστε να κρατάτε τις κάρτες από τα άκρα τους ή από το μεταλλικό υποστήριγμα για την τοποθέτησή τους. ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε ένα καλώδιο, τραβήξτε τον σύνδεσμο ή τη γλωττίδα του και όχι αυτό καθαυτό το καλώδιο. Ορισμένα καλώδια έχουν συνδέσμους με γλωττίδες ασφαλείας. Αν αποσυνδέετε καλώδιο αυτού του τύπου, πιέστε πρώτα τις γλωττίδες αυτές. Όπως τραβάτε τους συνδέσμους, φροντίστε να μένουν απόλυτα ευθυγραμμισμένοι για να μη λυγίσει κάποια ακίδα τους. Επίσης, προτού συνδέσετε ένα καλώδιο, βεβαιωθείτε ότι και οι δύο σύνδεσμοί του είναι σωστά προσανατολισμένοι και ευθυγραμμισμένοι. ΣΗΜΕΙΩΣΗ: Το χρώμα του tablet σας και ορισμένων εξαρτημάτων μπορεί να διαφέρει από αυτό που βλέπετε στις εικόνες του εγγράφου. Για να μην προκληθεί ζημιά στο tablet σας, εκτελέστε τα βήματα που ακολουθούν προτού ξεκινήσετε τις εργασίες στο εσωτερικό του. 1 Βεβαιωθείτε ότι η επιφάνεια εργασίας σας είναι επίπεδη και καθαρή για να μη γρατζουνιστεί το κάλυμμα του tablet. 2 Απενεργοποιήστε το tablet σας 3 Αν το tablet είναι συνδεδεμένο σε συσκευή σύνδεσης, π.χ. στον προαιρετικό σταθμό σύνδεσης ή σε σημείο σύνδεσης πληκτρολογίου, αποσυνδέστε το. 4 Αποσυνδέστε τον προσαρμογέα ισχύος από το tablet. 5 Πιέστε παρατεταμένα το κουμπί λειτουργίας επί λίγα δευτερόλεπτα για να φύγει όσο ρεύμα έχει απομείνει στην πλακέτα συστήματος. ΠΡΟΣΟΧΗ: Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, πρέπει να αποσυνδέετε πάντα το tablet σας από την ηλεκτρική πρίζα. ΠΡΟΣΟΧΗ: Προτού αγγίξετε οτιδήποτε στο εσωτερικό του tablet σας, γειωθείτε αγγίζοντας μια άβαφη μεταλλική επιφάνεια, όπως το μέταλλο στην πίσω πλευρά του tablet. Την ώρα που εργάζεστε, φροντίστε να αγγίζετε κατά διαστήματα μια άβαφη μεταλλική επιφάνεια ώστε να φεύγει ο στατικός ηλεκτρισμός που υπάρχει κίνδυνος να προκαλέσει βλάβη στα εσωτερικά εξαρτήματα. 6 Αφαιρέστε την κάρτα αποθήκευσης SD από το tablet. Απενεργοποίηση του tablet σας Windows 10 ΠΡΟΣΟΧΗ: Για να μη χαθούν δεδομένα, αποθηκεύστε και κλείστε όλα τα ανοικτά αρχεία και τερματίστε όλα τα ανοικτά προγράμματα προτού σβήσετε τον υπολογιστή σας. 1 Κάντε κλικ ή πατήστε το. 2 Κάντε κλικ ή πατήστε το και, στη συνέχεια, κάντε κλικ ή πατήστε την επιλογή Shut down (Τερματισμός λειτουργίας). ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι έχετε απενεργοποιήσει τον υπολογιστή και όλες τις συνδεδεμένες συσκευές. Αν ο υπολογιστής σας και οι συνδεδεμένες συσκευές δεν σβήσουν αυτόματα μετά τον τερματισμό λειτουργίας του λειτουργικού σας συστήματος, πιέστε και κρατήστε πατημένο το κουμπί λειτουργίας για περίπου 6 δευτερόλεπτα για να τερματίσετε τη λειτουργία τους. Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας ΠΡΟΣΟΧΗ: Αν αφήσετε σκόρπιες ή χαλαρωμένες βίδες μέσα στο tablet σας, υπάρχει κίνδυνος να πάθει σοβαρότατη ζημιά. 1 Επανατοποθετήστε όλες τις βίδες και βεβαιωθείτε ότι δεν έχουν μείνει κάποιες σκόρπιες μέσα στο tablet σας. 2 Συνδέστε κάθε εξωτερική συσκευή, περιφερειακή συσκευή και καλώδιο που αφαιρέσατε προτού εκτελέσετε εργασίες στο tablet σας. 3 Επανατοποθετήστε κάθε κάρτα πολυμέσων και SIM και κάθε άλλο εξάρτημα που αφαιρέσατε προτού εκτελέσετε εργασίες στο tablet σας. 16 Χρήση του tablet σας

17 4 Συνδέστε το tablet σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες. 5 Ενεργοποιήστε το tablet σας. Κάρτα microsd / micro-sim Οι κάρτες usim μπορούν να εγκατασταθούν μόνο σε tablet που διαθέτουν μονάδα WWAN. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. ΣΗΜΕΙΩΣΗ: Αποσυνδέστε την παροχή ρεύματος και εκκενώστε τον στατικό ηλεκτρισμό πριν πραγματοποιήσετε τα βήματα. 2 Τοποθετήστε το tablet σε επίπεδη επιφάνεια, με το στήριγμα στραμμένο προς τα πάνω. ΣΗΜΕΙΩΣΗ: Τραβήξτε το στήριγμα να ανοίξει σε γωνία 135 για να αποκτήσετε πρόσβαση στην υποδοχή κάρτας microsd και micro-sim. ΠΡΟΣΟΧΗ: Μην τραβάτε ή σύρετε το στήριγμα σε γωνία μεγαλύτερη από 135 για να αποφύγετε τυχόν ζημιά στους μεντεσέδες. 3 Σύρετε και ανασηκώστε το κάλυμμα. ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι έχετε απενεργοποιήσει ή αποσυνδέσει την τροφοδοσία ρεύματος για να εκκενωθεί ο στατικός ηλεκτρισμός πριν από την εγκατάσταση της microsd ή/και της micro-sim. 4 Σύρετε το στήριγμα σε γωνία 135, στην υποδοχή των καρτών microsd και micro-sim. 5 Τοποθετήστε την κάρτα SD ή/και τις κάρτες micro-sim στις αντίστοιχες υποδοχές. 6 Ευθυγραμμίστε το κάλυμμα με την εγκοπή στο tablet και σύρετέ το μέσα για να ασφαλίσετε την κάρτα microsd ή micro-sim. Χρήση του tablet σας 17

18 7 Εκτελέστε τα ίδια βήματα για να αφαιρέσετε την κάρτα microsd / micro-sim Πλαίσιο οθόνης και καλώδιο οθόνης Αφαίρεση του πλαισίου της οθόνης και του καλωδίου της οθόνης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. 3 Ανοίξτε το στήριγμα κρατώντας το tablet κατακόρυφα και πιέζοντάς το προς τα κάτω. Τοποθετήστε το tablet με την οθόνη στραμμένη προς τα κάτω. ΣΗΜΕΙΩΣΗ: Μπορείτε επίσης να ανοίξετε το στήριγμα από την περιοχή της εσοχής του ηχείου. 4 Τοποθετήστε το tablet σε επίπεδη επιφάνεια και σηκώστε το στήριγμα ώστε να βλέπετε τη βάση του tablet. 18 Χρήση του tablet σας

19 5 Για να αποδεσμεύσετε το πλαίσιο της οθόνης: a Αφαιρέστε τις βίδες M1,6 x 3,0 που συγκρατούν το κάλυμμα της βάσης στο tablet [1]. b Κλείστε το στήριγμα [2]. Χρήση του tablet σας 19

20 6 Χρησιμοποιήστε μια πλαστική σφήνα [1] για να ξεσφηνώσετε τα άκρα [2] του πλαισίου της οθόνης ξεκινώντας από την κάτω πλευρά πρώτα (κοντά στη θύρα σύνδεσης). ΣΗΜΕΙΩΣΗ: Αναποδογυρίστε το tablet έτσι ώστε η οθόνη LCD να είναι προς τα πάνω. 20 Χρήση του tablet σας

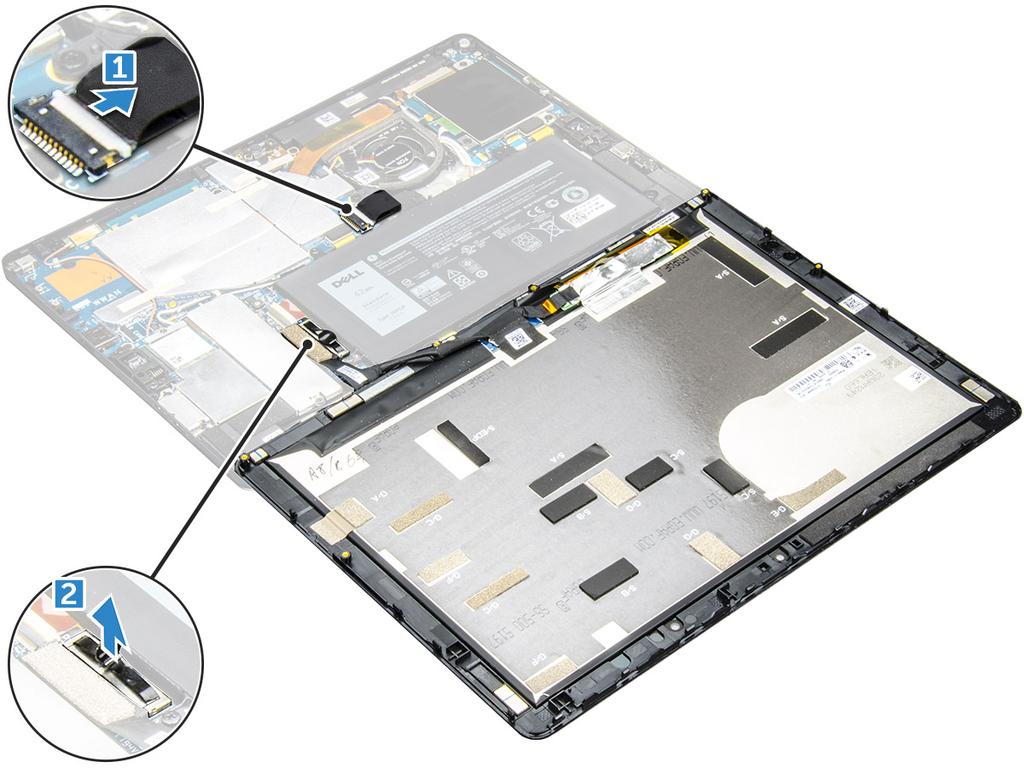

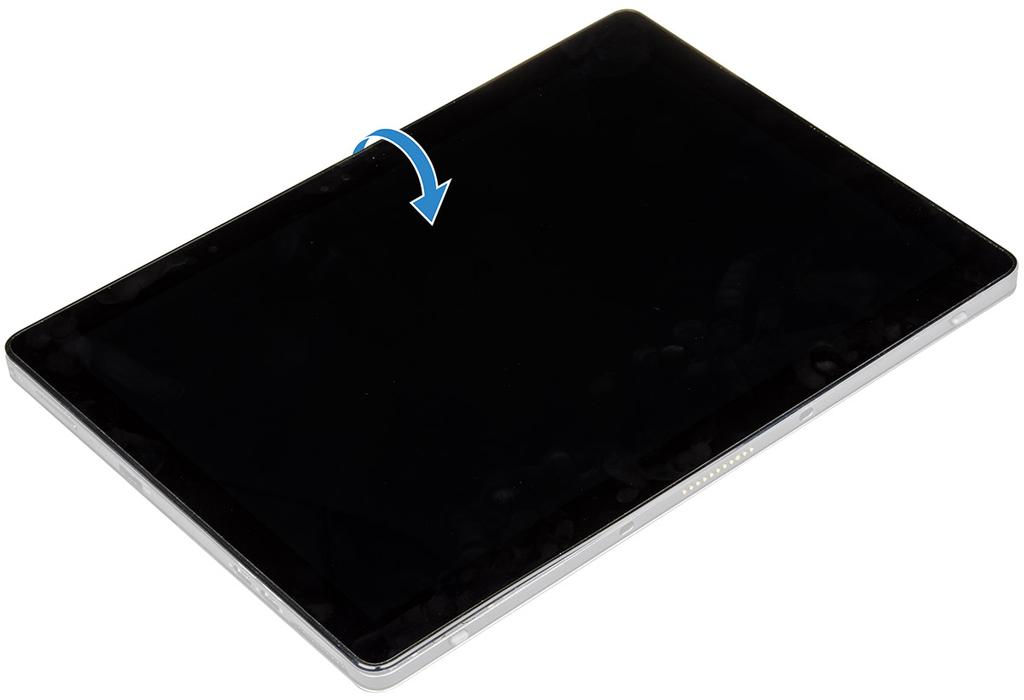

21 7 Αναποδογυρίστε το πλαίσιο της οθόνης σε μια επίπεδη επιφάνεια. 8 Για να αποσυνδέσετε τα καλώδια: a Αποσυνδέστε το καλώδιο της μπαταρίας από την πλακέτα συστήματος [1]. b Αποσυνδέστε το καλώδιο της οθόνης από την πλακέτα συστήματος [2]. Χρήση του tablet σας 21

22 9 Ανασηκώστε το πλαίσιο της οθόνης από το tablet. Εγκατάσταση του πλαισίου της οθόνης 1 Τοποθετήστε το πλαίσιο της οθόνης επάνω σε επίπεδη επιφάνεια. 2 Συνδέστε το καλώδιο της οθόνης στον σύνδεσμο στην πλακέτα συστήματος. 3 Συνδέστε το καλώδιο της μπαταρίας στον σύνδεσμό του στην πλακέτα συστήματος. 4 Εγκαταστήστε το πλαίσιο της οθόνης στο tablet και πιέστε τα άκρα μέχρι να κουμπώσουν στη θέση τους. 5 Γυρίστε ανάποδα το tablet και ανοίξτε το στήριγμα. 6 Επανατοποθετήστε τις βίδες M1,6 x 3,0 για να στερεώσετε το tablet στο πλαίσιο της οθόνης. 7 Εγκαταστήστε τα εξής εξαρτήματα: a κάρτα usim/microsd 8 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Αφαίρεση του καλωδίου της οθόνης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάρτα usim ή/και microsd πλαίσιο οθόνης 3 Αφαίρεση του καλωδίου της οθόνης: a Ξεκολλήστε την κολλητική ταινία που συγκρατεί το καλώδιο της μονάδας αφής [1]. b Αποσυνδέστε το καλώδιο της μονάδας αφής από τον σύνδεσμο στο πλαίσιο της οθόνης [2]. c Μην ξεκολλήσετε την κολλητική ταινία που συγκρατεί το καλώδιο της οθόνης [3]. 22 Χρήση του tablet σας

23 d Αποσυνδέστε το καλώδιο της οθόνης από τον σύνδεσμό του στο πλαίσιο της οθόνης [4]. Εγκατάσταση του καλωδίου της οθόνης 1 Συνδέστε το καλώδιο της οθόνης στον σύνδεσμο στο πλαίσιο της οθόνης. 2 Κολλήστε την ταινία για να στερεώσετε το καλώδιο της οθόνης πάνω στο πλαίσιό της. 3 Συνδέστε το καλώδιο της μονάδας αφής στον σύνδεσμο στο πλαίσιο της οθόνης. 4 Κολλήστε την ταινία για να στερεώσετε το καλώδιο της μονάδας αφής στο πλαίσιο της οθόνης. 5 Εγκαταστήστε τα εξής εξαρτήματα: a b πλαίσιο οθόνης κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Μονάδα δίσκου στερεάς κατάστασης (Solid State Drive (SSD)) PCIe Αφαίρεση της μονάδας SSD 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάρτα usim/microsd Χρήση του tablet σας 23

24 b ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. πλαίσιο οθόνης 3 Για να αφαιρέσετε τη μονάδα SSD: a Αφαιρέστε τη βίδα M2,0 x 2.5 που συγκρατεί το προστατευτικό περίβλημα της μονάδας SSD [1]. b Ανασηκώστε το προστατευτικό περίβλημα της μονάδας SSD και αφαιρέστε το από το tablet [2]. c Σηκώστε συρτά τη μονάδα SSD από την υποδοχή της στο tablet [3]. Εγκατάσταση της μονάδας SSD 1 Τοποθετήστε τη μονάδα SSD στον σύνδεσμό της στην πλακέτα συστήματος. 2 Τοποθετήστε το προστατευτικό περίβλημα της μονάδας SSD επάνω στη μονάδα SSD. ΠΡΟΣΟΧΗ: Ευθυγραμμίστε τις πέντε κεφαλές κλιπ στις οπές των κλιπ της πλακέτας συστήματος για να τοποθετήσετε σωστά το προστατευτικό περίβλημα. Τοποθετήστε προσεκτικά τα κλιπ, καθώς είναι μικρά και ευαίσθητα. Ο ακατάλληλος χειρισμός μπορεί να προκαλέσει ζημιά στις κεφαλές των κλιπ, με αποτέλεσμα να απαιτείται αντικατάσταση του προστατευτικού περιβλήματος. 3 Επανατοποθετήστε τη βίδα M2,0 x 2,5 για να στερεώσετε το προστατευτικό περίβλημα της μονάδας SSD. ΣΗΜΕΙΩΣΗ: Ευθυγραμμίστε το προστατευτικό περίβλημα προσεκτικά για να αποφύγετε τυχόν ζημιά στις κεφαλές των κλιπ. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b Πλαίσιο οθόνης usim/microsd Η κάρτα micro-sim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 24 Χρήση του tablet σας

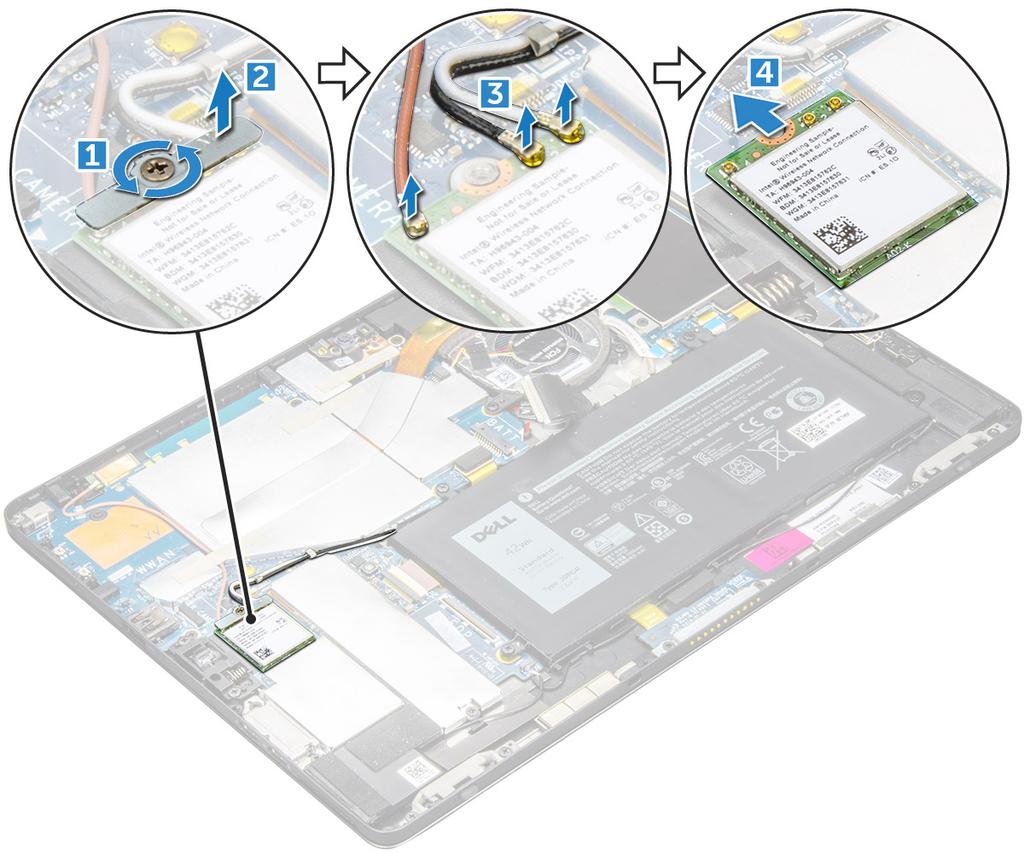

25 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Κάρτα WLAN Αφαίρεση της κάρτας WLAN 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. πλαίσιο οθόνης 3 Για να αφαιρέσετε την κάρτα WLAN: a Αφαιρέστε τη βίδα M2,0 x 3,5 που συγκρατεί το υποστήριγμα WLAN [1]. b Αποσυνδέστε τα καλώδια της κεραίας από την κάρτα WLAN [2]. c Σηκώστε και σύρετε την κάρτα WLAN από τον σύνδεσμο στην πλακέτα συστήματος [3]. ΣΗΜΕΙΩΣΗ: Το σύστημα που διατίθεται με μοντέλο WiGig έχει συνδεδεμένο το προαιρετικό καλώδιο WiGig (πορτοκαλί). Χρήση του tablet σας 25

26 Εγκατάσταση της κάρτας WLAN 1 Περάστε την κάρτα WLAN μέσα στον σύνδεσμό της στην πλακέτα συστήματος. 2 Συνδέστε τα καλώδια της κεραίας στην κάρτα WLAN. 3 Τοποθετήστε το υποστήριγμα WLAN στην κάρτα WLAN. 4 Επανατοποθετήστε τη βίδα M2,0 x 3,5 για να στερεώσετε το υποστήριγμα WLAN. 5 Εγκαταστήστε τα εξής εξαρτήματα: a πλαίσιο οθόνης b usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Ηχείο Αφαίρεση του ηχείου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάρτα micro-sim/microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας micro-sim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. b πλαίσιο οθόνης 3 Για να αφαιρέσετε το ηχείο: a Αφαιρέστε τη μονάδα M SSD b ΣΗΜΕΙΩΣΗ: Αφαιρέστε την SSD για να δημιουργήσετε περισσότερο χώρο για να ξεσφηνώσετε τα ηχεία. Σύρετε την πλαστική σφήνα δεξιόστροφα για να ξεκολλήσετε και να αφαιρέσετε και τα δύο ηχεία από το περίβλημα του συστήματος []. 26 Χρήση του tablet σας

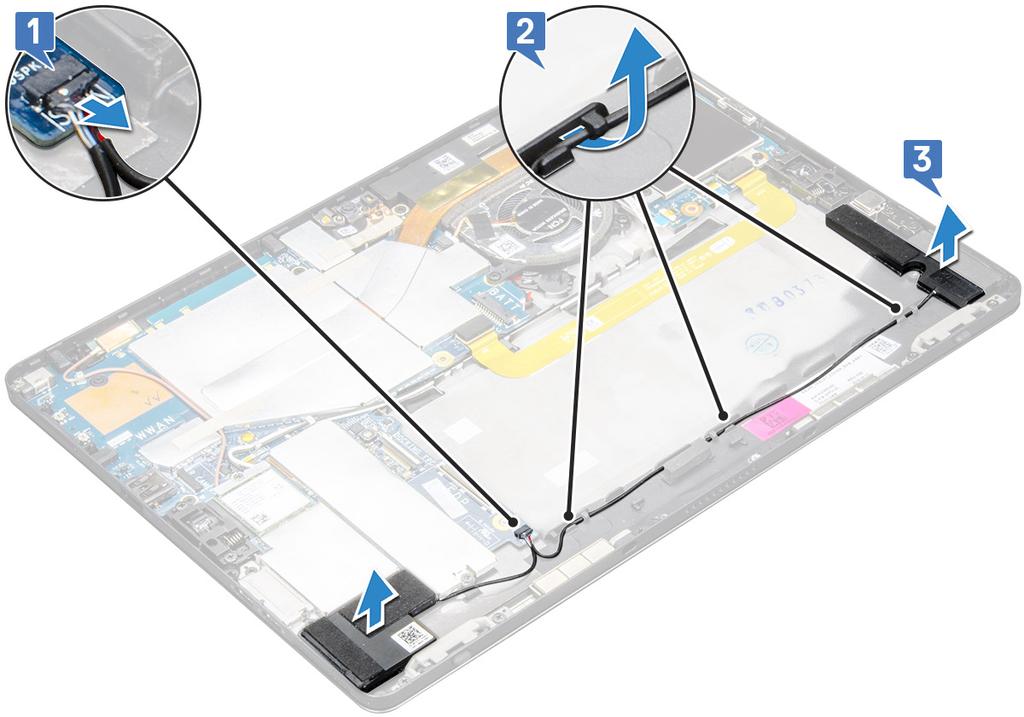

27 c Αφαιρέστε το καλώδιο του ηχείου από τον σύνδεσμο στην πλακέτα συστήματος []. Τοποθέτηση ηχείου 1 Τοποθετήστε το ηχείο μέσα στο μπλοκ στην πλακέτα συστήματος. 2 Συνδέστε τα καλώδια στην πλακέτα συστήματος. 3 Πιέστε το ηχείο για να κολλήσει στην κόλλα στο σύστημα. 4 Εγκαταστήστε τα εξής εξαρτήματα: a Πλαίσιο οθόνης b usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Χρήση του tablet σας 27

28 Μπαταρία Προφυλάξεις για τις μπαταρίες ιόντων λιθίου ΠΡΟΣΟΧΗ: Επιδείξτε προσοχή κατά τον χειρισμό μπαταριών ιόντων λιθίου. Εκφορτίστε την μπαταρία όσο το δυνατόν περισσότερο προτού την αφαιρέσετε από το σύστημα. Αυτό μπορεί να γίνει με την αποσύνδεση του προσαρμογέα ισχύος AC από το σύστημα, ώστε να μπορέσει να εκφορτιστεί η μπαταρία. Mην συνθλίψετε, πετάξετε, κόψετε ή τρυπήσετε την μπαταρία με ξένα αντικείμενα. Μην εκθέσετε την μπαταρία σε υψηλές θερμοκρασίες ή μην αποσυναρμολογήσετε τις συστοιχίες και τα στοιχεία της μπαταρίας. Μην ασκήσετε πίεση στην επιφάνεια της μπαταρίας. Μην λυγίσετε την μπαταρία. Μην χρησιμοποιήσετε εργαλεία οποιουδήποτε είδους για να ξεσφηνώσετε την μπαταρία. Εάν μια μπαταρία διασταλεί και σφηνώσει σε μια συσκευή, μην προσπαθήσετε να την βγάλετε, γιατί η διάτρηση, η κάμψη ή η σύνθλιψη μιας μπαταρίας ιόντων λιθίου μπορεί να είναι επικίνδυνη. Σε μια τέτοια περίπτωση θα πρέπει να αντικατασταθεί ολόκληρο το σύστημα. Επικοινωνήστε με την Υποστήριξη στη διεύθυνση για βοήθεια και περαιτέρω οδηγίες. Αγοράζετε πάντα αυθεντικές μπαταρίες από τη διεύθυνση ή από εξουσιοδοτημένους συνεργάτες και μεταπωλητές της Dell. Αφαίρεση της μπαταρίας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. πλαίσιο οθόνης 3 Για να αφαιρέσετε την μπαταρία: a Αφαιρέστε τις βίδες M2,0 x 4,0 που συγκρατούν την μπαταρία στο tablet [1]. b Σηκώστε την μπαταρία από το tablet [2]. 28 Χρήση του tablet σας

29 Εγκατάσταση της μπαταρίας 1 Τοποθετήστε την μπαταρία στην υποδοχή της στο tablet. 2 Επανατοποθετήστε τις βίδες M2,0 x 4,0 για να στερεώσετε την μπαταρία στο tablet. 3 Εγκαταστήστε τα εξής εξαρτήματα: a b πλαίσιο οθόνης κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Ανεμιστήρας συστήματος Αφαίρεση του ανεμιστήρα του συστήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας micro-sim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. Πλαίσιο οθόνης 3 Για να αφαιρέσετε τον ανεμιστήρα του συστήματος: a Αποσυνδέστε το καλώδιο του ανεμιστήρα του συστήματος από την πλακέτα συστήματος [1]. b Αφαιρέστε τις βίδες M2,0 x 4,0 που συγκρατούν τον ανεμιστήρα του συστήματος [2]. c Σηκώστε τον ανεμιστήρα του συστήματος από το του tablet [3]. Χρήση του tablet σας 29

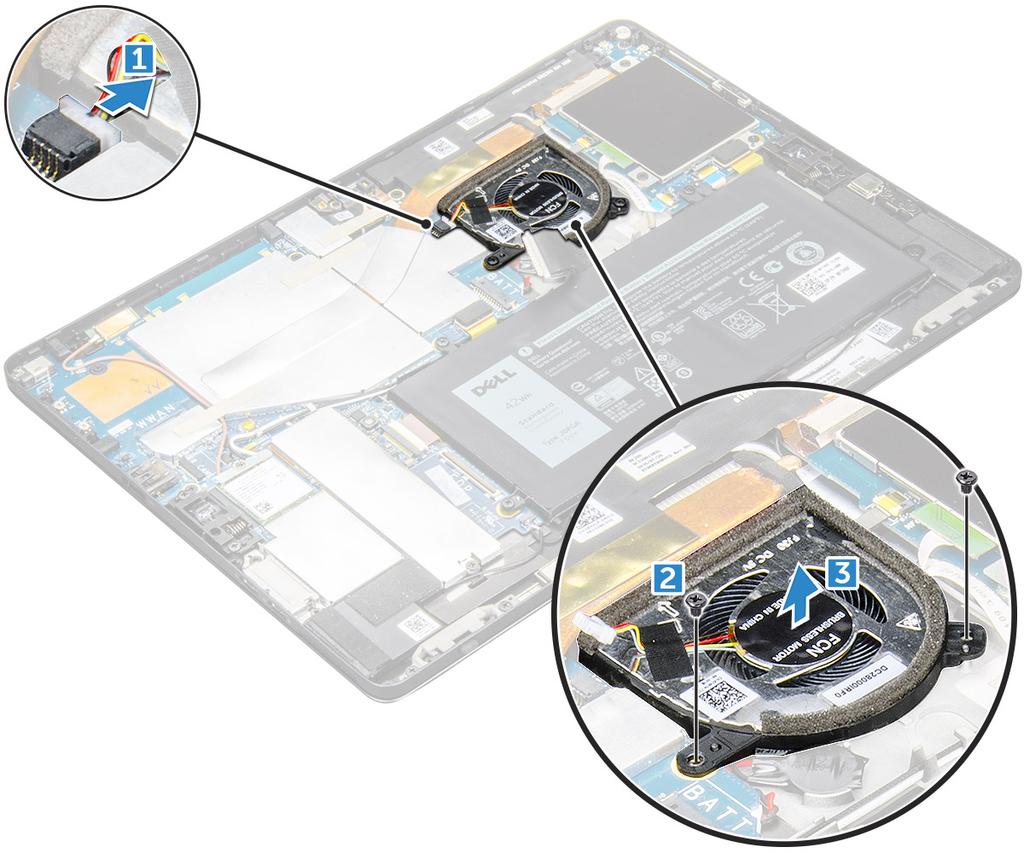

30 Εγκατάσταση του ανεμιστήρα του συστήματος 1 Ευθυγραμμίστε τον ανεμιστήρα του συστήματος με τις υποδοχές των βιδών στην πλακέτα συστήματος. 2 Επανατοποθετήστε τις βίδες M2,0 x 3,0 για να στερεώσετε τον ανεμιστήρα του συστήματος στην πλακέτα συστήματος. 3 Συνδέστε στην πλακέτα συστήματος το καλώδιο του ανεμιστήρα του συστήματος. 4 Εγκαταστήστε τα εξής εξαρτήματα: a πλαίσιο οθόνης ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. b κάρτα usim/microsd 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. ψύκτρας Αφαίρεση της διάταξης της ψύκτρας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάρτα micro-sim ή/και microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας micro-sim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. 30 Χρήση του tablet σας

31 b Πλαίσιο οθόνης 3 Για να αφαιρέσετε τη διάταξη της ψύκτρας. a Ξεκολλήστε τις αγώγιμες ταινίες που συγκρατούν το προστατευτικό κάλυμμα [1]. ΣΗΜΕΙΩΣΗ: Ξεκολλήστε προσεκτικά την ταινία, καθώς τυχόν ζημιά στην ταινία θα απαιτήσει νέα παραγγελία αγώγιμων ταινιών. Η ταινία προστατεύει το καλώδιο της κάμερας υπερύθρων από τυχόν ζημιά. Βεβαιωθείτε ότι προσαρμόζετε σωστά τις ταινίες κατά την εγκατάσταση ή την επανατοποθέτηση του εξαρτήματος. Αφαιρέστε προσεκτικά τις 4 αγώγιμες ταινίες, έτσι ώστε να μπορούν να επαναχρησιμοποιηθούν. b Ανασηκώστε τα προστατευτικά καλύμματα που στερεώνουν τη διάταξη της ψύκτρας [2, 3]. ΣΗΜΕΙΩΣΗ: Ξεκολλήστε τη μαύρη ταινία / την ταινία χαλκού που συγκρατεί το καλώδιο της κάμερας υπερύθρων για τα μοντέλα που διαθέτουν κάμερα υπερύθρων (προαιρετικά). 4 Για να αφαιρέσετε τη διάταξη της ψύκτρας. a Χαλαρώστε τις μη αποσπώμενες βίδες M2,0 x 2,5 που στερεώνουν τη διάταξη της ψύκτρας στο tablet [1]. ΣΗΜΕΙΩΣΗ: Αφαιρέστε τις βίδες με τη σειρά των αριθμών στην επεξήγηση [1, 2, 3, 4], όπως υποδεικνύεται επάνω στην ψύκτρα. b Σηκώστε τη διάταξη της ψύκτρας από το tablet [2]. Χρήση του tablet σας 31

32 Εγκατάσταση της διάταξης της ψύκτρας 1 Ευθυγραμμίστε τη διάταξη της ψύκτρας με τις υποδοχές για τις βίδες στην πλακέτα συστήματος. 2 Επανατοποθετήστε τις βίδες M2,0 x 2,5 για να στερεώσετε την ψύκτρα στην πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Σφίξτε τις βίδες στην πλακέτα συστήματος με τη σειρά των αριθμών επεξήγησης [1, 2, 3, 4] όπως υποδεικνύεται επάνω στην ψύκτρα. 3 Τοποθετήστε τα προστατευτικά καλύμματα στη διάταξη της ψύκτρας. ΣΗΜΕΙΩΣΗ: Κολλήστε τη μαύρη ταινία / την ταινία χαλκού που συγκρατεί το καλώδιο της κάμερας υπερύθρων για τα μοντέλα που διαθέτουν κάμερα υπερύθρων (προαιρετικά). 4 Κολλήστε τις αυτοκόλλητες ταινίες για να στερεώσετε τα προστατευτικά καλύμματα. 5 Επανατοποθετήστε τα προστατευτικά καλύμματα για να καλύψετε τη διάταξη της ψύκτρας. ΣΗΜΕΙΩΣΗ: Τα προστατευτικά καλύμματα μπορεί να σπάσουν εάν δεν τα χειριστείτε με προσοχή. 6 Εγκαταστήστε τα εξής εξαρτήματα: a b πλαίσιο οθόνης κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας Μπροστινή κάμερα 32 Χρήση του tablet σας

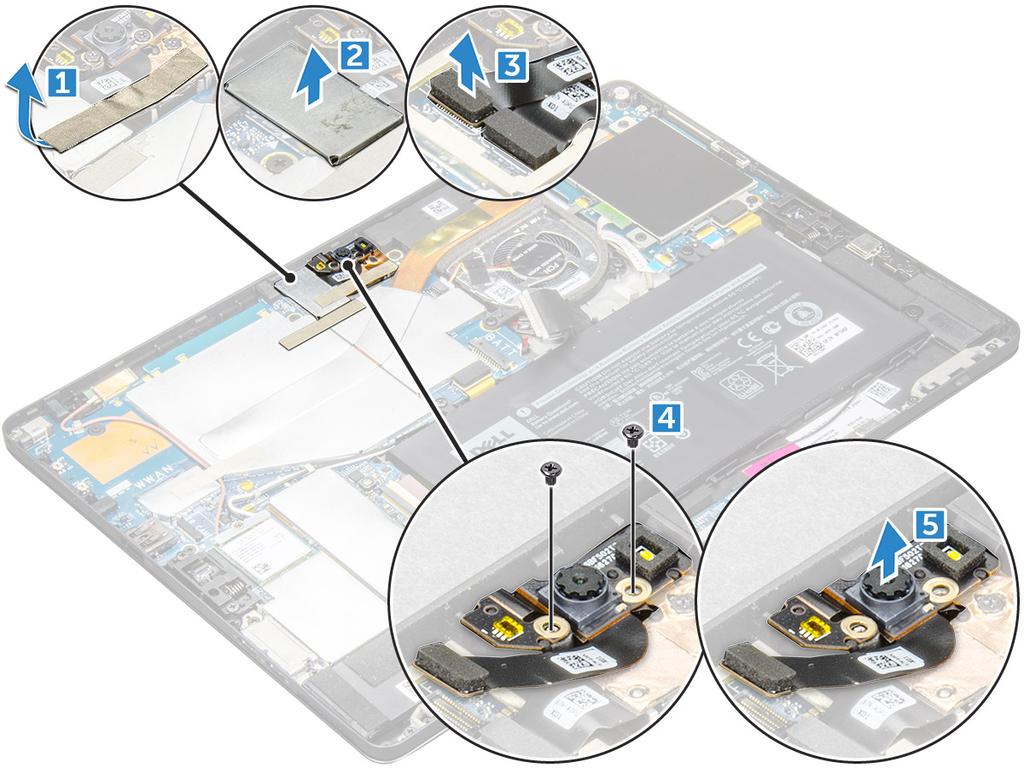

33 Αφαίρεση της μπροστινής κάμερας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b κάρτα micro-sim ή/και microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας micro-sim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. Πλαίσιο οθόνης 3 Για να αφαιρέσετε την μπροστινή κάμερα: a Αφαιρέστε την αγώγιμη ταινία που καλύπτει τη μονάδα κάμερας, την ψύκτρα, την κεραία και το προστατευτικό κάλυμμα [1]. b Ξεσφηνώστε προσεκτικά και ανασηκώστε το προστατευτικό κάλυμμα που καλύπτει την μπροστινή κάμερα [2]. c Χρησιμοποιήστε μια πλαστική σφήνα για να ξεσφηνώσετε και να αποσυνδέσετε το καλώδιο της μπροστινής κάμερας [3]. ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι ξεκολλήσατε την ταινία που συγκρατεί την μπροστινή κάμερα στην πίσω κάμερα. Το καλώδιο της μπροστινής κάμερας είναι κολλημένο στην πίσω κάμερα. Ξεκολλήστε το προσεκτικά για να αφαιρέσετε τη βίδα που συγκρατεί την πίσω κάμερα στην πλακέτα συστήματος. d Αφαιρέστε τις βίδες M1,6 x 3,0 που συγκρατούν τη μονάδα της μπροστινής κάμερας στο περίβλημα του συστήματος [4]. e Ξεκολλήστε και ανασηκώστε τη μονάδα της μπροστινής κάμερας από το tablet [5]. Εγκατάσταση της μπροστινής κάμερας 1 Τοποθετήστε τη μονάδα της κάμερας στην υποδοχή της στο tablet. 2 Τοποθετήστε τις βίδες M1,6 x 3,0 για να στερεώσετε τη μονάδα μπροστινής κάμερας. 3 Συνδέστε το καλώδιο της μπροστινής κάμερας στην πλακέτα συστήματος. Χρήση του tablet σας 33

34 ΣΗΜΕΙΩΣΗ: Κολλήστε την ταινία που συγκρατεί την μπροστινή κάμερα στην πίσω κάμερα. 4 Τοποθετήστε το προστατευτικό κάλυμμα για να προστατέψετε τη μονάδα της μπροστινής κάμερας. ΣΗΜΕΙΩΣΗ: Χειριστείτε το προστατευτικό κάλυμμα με προσοχή, γιατί διαφορετικά μπορεί να σπάσει. 5 Κολλήστε την αγώγιμη ταινία που καλύπτει τη μονάδα κάμερας, την ψύκτρα, την κεραία και το προστατευτικό κάλυμμα. 6 Εγκαταστήστε τα εξής εξαρτήματα: a πλαίσιο οθόνης b κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Πίσω κάμερα Αφαίρεση πίσω κάμερας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c usim/microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας micro-sim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. Πλαίσιο οθόνης μπροστινή κάμερα 3 Για να αφαιρέσετε την πίσω κάμερα: a Αποσυνδέστε το καλώδιο της πίσω κάμερας από την πλακέτα συστήματος [1]. b Αφαιρέστε τη βίδα M1,6 x 3,0 που συγκρατεί τη μονάδα της πίσω κάμερας [2]. c Σηκώστε τη μονάδα της κάμερας από το tablet [3]. 34 Χρήση του tablet σας

35 Εγκατάσταση της πίσω κάμερας 1 Τοποθετήστε τη μονάδα πίσω κάμερας στην υποδοχή στο tablet. 2 Τοποθετήστε τη βίδα M1,6 x 3,0 για να στερεώσετε τη μονάδα πίσω κάμερας. 3 Συνδέστε το καλώδιο της πίσω κάμερας στην πλακέτα συστήματος. 4 Εγκαταστήστε τα εξής εξαρτήματα: a μπροστινή κάμερα b πλαίσιο οθόνης c usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Κλωβός έξυπνης κάρτας Αφαίρεση του κλωβού έξυπνων καρτών ΣΗΜΕΙΩΣΗ: Αφαιρείτε πάντα την έξυπνη κάρτα από τη μονάδα ανάγνωσης έξυπνων καρτών. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάρτα usim/microsd Χρήση του tablet σας 35

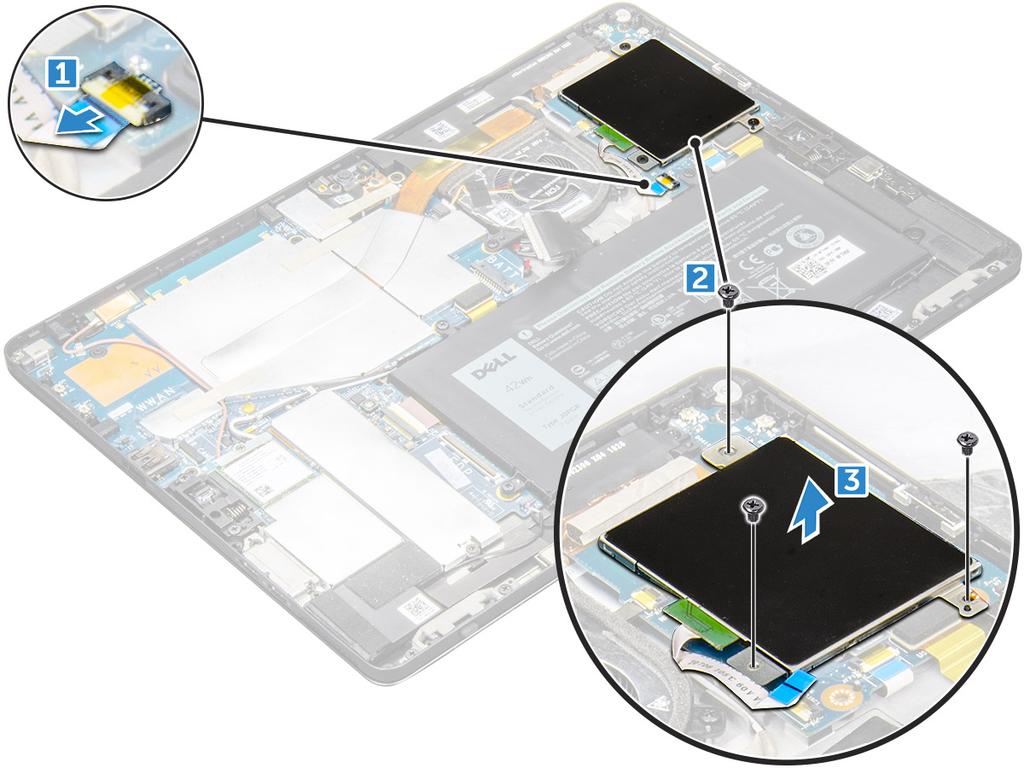

36 b ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. πλαίσιο οθόνης 3 Για να αποσυνδέσετε τα καλώδια: a Αποσυνδέστε το καλώδιο της έξυπνης κάρτας από τον κλωβό έξυπνων καρτών [1]. b Αφαιρέστε τις βίδες M2,0 x 2,5 από τη μονάδα έξυπνων καρτών [2]. c Σηκώστε τον κλωβό έξυπνων καρτών από το tablet [3]. Εγκατάσταση του κλωβού έξυπνων καρτών 1 Τοποθετήστε τον κλωβό έξυπνων καρτών μέσα στην υποδοχή στο tablet. 2 Επανατοποθετήστε τις βίδες M2,0 x 2,5 για να στερεώσετε τον κλωβό έξυπνων καρτών στο tablet. 3 Συνδέστε το καλώδιο της μονάδας έξυπνων καρτών στη μονάδα. 4 Εγκαταστήστε τα εξής εξαρτήματα: a πλαίσιο οθόνης b κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 36 Χρήση του tablet σας

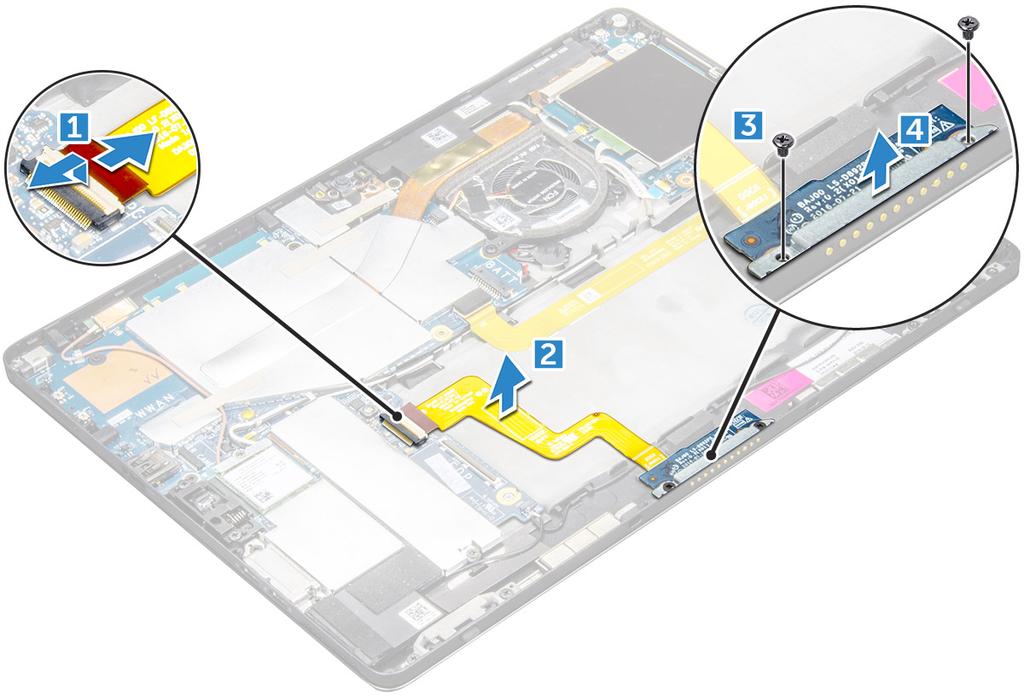

37 Πλακέτα σύνδεσης Αφαίρεση της πλακέτας σύνδεσης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. πλαίσιο οθόνης μπαταρία 3 Για να αποδεσμεύσετε την πλακέτα σύνδεσης: a Αποσυνδέστε το καλώδιο της πλακέτας σύνδεσης από την πλακέτα συστήματος [1]. ΣΗΜΕΙΩΣΗ: Το καλώδιο FPC της πλακέτας σύνδεσης εμποδίζεται από το καλώδιο των ηχείων. Αφαιρέστε πρώτα το δεξί ηχείο από το σύστημα για να επανατοποθετήσετε την πλακέτα σύνδεσης. b Ξεκολλήστε το καλώδιο της πλακέτας σύνδεσης από το tablet [2]. c Αφαιρέστε τις βίδες M2,0 x 2,0 που συγκρατούν το υποστήριγμα της πλακέτας σύνδεσης στην πλακέτα σύνδεσης [3]. d Σηκώστε την πλακέτα σύνδεσης από το tablet [4]. Σηκώστε την πλακέτα σύνδεσης αφού ελευθερώσετε το καλώδιο από το αυτοκόλλητο. Εγκατάσταση του κλωβού έξυπνων καρτών 1 Τοποθετήστε τον κλωβό έξυπνων καρτών μέσα στην υποδοχή στο tablet. 2 Επανατοποθετήστε τις βίδες M2,0 x 2,5 για να στερεώσετε τον κλωβό έξυπνων καρτών στο tablet. Χρήση του tablet σας 37

38 3 Συνδέστε το καλώδιο της μονάδας έξυπνων καρτών στη μονάδα. 4 Εγκαταστήστε τα εξής εξαρτήματα: a πλαίσιο οθόνης b κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Πλακέτα συστήματος Αφαίρεση πλακέτας συστήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάρτα usim/microsd b c d e f ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας micro-sim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. πλαίσιο οθόνης μπαταρία Κάρτα SSD ανεμιστήρα συστήματος Κάρτα WLAN g h i ΣΗΜΕΙΩΣΗ: Αφαιρέστε την κάρτα WWAN (προαιρετική) μπροστινή κάμερα πίσω κάμερα ψύκτρα 3 Αποσυνδέστε από την πλακέτα συστήματος τα εξής καλώδια: a καλώδιο πλακέτας σύνδεσης [1] b καλώδιο ηχείων [2] c καλώδιο πλακέτας USH [3] 38 Χρήση του tablet σας

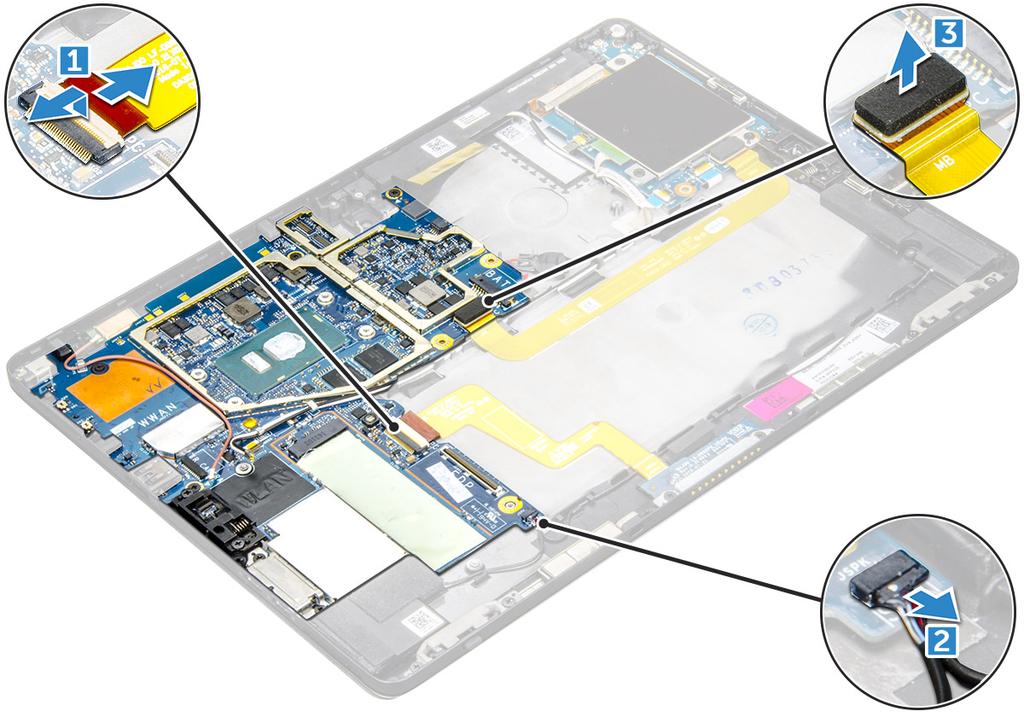

39 4 Αφαιρέστε τα καλώδια της κεραίας από τα κλιπ δρομολόγησης [1, 2, 3, 4]. 5 Για να αφαιρέσετε την πλακέτα συστήματος a Αφαιρέστε τις βίδες M2,0 x 2,5 που συγκρατούν την πλακέτα συστήματος στο tablet [1]. b Σηκώστε την πλακέτα συστήματος από το tablet [2]. Χρήση του tablet σας 39

40 Εγκατάσταση πλακέτας συστήματος 1 Ευθυγραμμίστε την πλακέτα συστήματος με τις υποδοχές για τις βίδες στο tablet. 2 Σφίξτε τις βίδες M2,0 x 2,5 για να στερεώσετε την πλακέτα συστήματος στο tablet. ΣΗΜΕΙΩΣΗ: Θυμηθείτε να ευθυγραμμίσετε τη θύρα Type-C και να σφίξετε τις δύο βίδες για να στερεώσετε τη θύρα στο περίβλημα του συστήματος. 3 Περάστε τα καλώδια της κεραίας μέσα από τα κλιπ και τα κανάλια δρομολόγησης. 4 Συνδέστε το καλώδιο της πλακέτας σύνδεσης, το καλώδιο των ηχείων και το καλώδιο της πλακέτας USH στους συνδέσμους στην πλακέτα συστήματος. 5 Εγκαταστήστε τα εξής εξαρτήματα: a b c ψύκτρα πίσω κάμερα μπροστινή κάμερα d e f g h i ΣΗΜΕΙΩΣΗ: Αφαιρέστε την κάμερα υπερύθρων εάν περιλαμβάνεται και είναι εγκατεστημένη στο tablet (προαιρετικά). ανεμιστήρα συστήματος Κάρτα WLAN ΣΗΜΕΙΩΣΗ: Αφαιρέστε την κάρτα WWAN που είναι εγκατεστημένη σε tablet που διαθέτουν μονάδα WWAN (προαιρετικά). Κάρτα SSD μπαταρία πλαίσιο οθόνης usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 40 Χρήση του tablet σας

41 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Μπαταρία σε σχήμα νομίσματος Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Ο σύνδεσμος της μπαταρίας σε σχήμα νομίσματος βρίσκεται κάτω από την πλακέτα συστήματος. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάρτα usim ή/και microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. b πλαίσιο οθόνης c μπαταρία d πλακέτα συστήματος 3 Για να αφαιρέσετε την μπαταρία σε σχήμα νομίσματος: a Αποσυνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος από τον σύνδεσμο κάτω από την πλακέτα συστήματος. b Σηκώστε την μπαταρία σε σχήμα νομίσματος από το tablet. ΣΗΜΕΙΩΣΗ: Εάν μπορείτε να αποσυνδέσετε εύκολα το καλώδιο της μπαταρίας σε σχήμα νομίσματος από κάτω από τον σύνδεσμο στην πλακέτα συστήματος, δεν χρειάζεται να αφαιρέσετε την πλακέτα συστήματος για να αφαιρέσετε την μπαταρία σε σχήμα νομίσματος. Χρήση του tablet σας 41

42 Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος 1 Τοποθετήστε την μπαταρία σε σχήμα νομίσματος στην υποδοχή και στερεώστε τη στο πίσω κάλυμμα. 2 Συνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος στον σύνδεσμο κάτω από την πλακέτα συστήματος. 3 Εγκαταστήστε τα εξής εξαρτήματα: a μπαταρία b πλαίσιο οθόνης c κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Κεραία Αφαίρεση της μονάδας της κεραίας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d e f κάρτα usim ή/και microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. πλαίσιο οθόνης μπαταρία μπροστινή κάμερα πίσω κάμερα πλακέτα συστήματος 3 Για να αφαιρέσετε τα καλώδια της κεραίας από τη μονάδα της κεραίας: a Ξεκολλήστε την ταινία που συγκρατεί τα καλώδια στο πίσω κάλυμμα του tablet [1]. b Βγάλτε τα καλώδια από τα κανάλια δρομολόγησης στο πίσω κάλυμμα [2]. c Ξεκολλήστε την αγώγιμη ταινία που συγκρατεί τα καλώδια [3]. 42 Χρήση του tablet σας

43 4 Για να αφαιρέσετε τη μονάδα της κεραίας: a Αφαιρέστε τη βίδα M1,6 x 3 που συγκρατεί τη μονάδα της κεραίας στο πίσω κάλυμμα του tablet [1]. b Σηκώστε τη μονάδα της κεραίας από το πίσω κάλυμμα [2]. Χρήση του tablet σας 43

44 Εγκατάσταση της μονάδας κεραίας 1 Τοποθετήστε τη μονάδα κεραίας μέσα στην υποδοχή στο πίσω κάλυμμα του tablet. 2 Σφίξτε τη βίδα M1,6 x 3 για να στερεώσετε τη μονάδα κεραίας. 3 Δρομολογήστε τα καλώδια της κεραίας μέσα από τα κανάλια δρομολόγησης. 4 Κολλήστε την ταινία και τις αγώγιμες ταινίες για να στερεώσετε τα καλώδια της κεραίας. 5 Εγκαταστήστε τα εξής εξαρτήματα: a ψύκτρα b πίσω κάμερα c μπροστινή κάμερα d ανεμιστήρα συστήματος e Κάρτα WLAN f Κάρτα SSD g μπαταρία h πλαίσιο οθόνης i κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. πλακέτα USH Αφαίρεση της πλακέτας USH 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του tablet σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας usim διατίθεται μόνο σε tablet που διαθέτουν μονάδα WWAN. πλαίσιο οθόνης μπαταρία κλωβό έξυπνων καρτών 3 Για να αποσυνδέσετε τα καλώδια: a Σηκώστε το προστατευτικό περίβλημα από τον σύνδεσμο στην πλακέτα USH [1]. b Αποσυνδέστε τα καλώδια του NFC και της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων από τους συνδέσμους στην πλακέτα USB [2]. c Αποσυνδέστε το καλώδιο της πλακέτας USH από τον σύνδεσμο στην πλακέτα USH [3]. d Αφαιρέστε τη βίδα M2,0 x 2,5 που συγκρατεί την πλακέτα USH [4]. e Σηκώστε την πλακέτα USH από το tablet [5]. 44 Χρήση του tablet σας

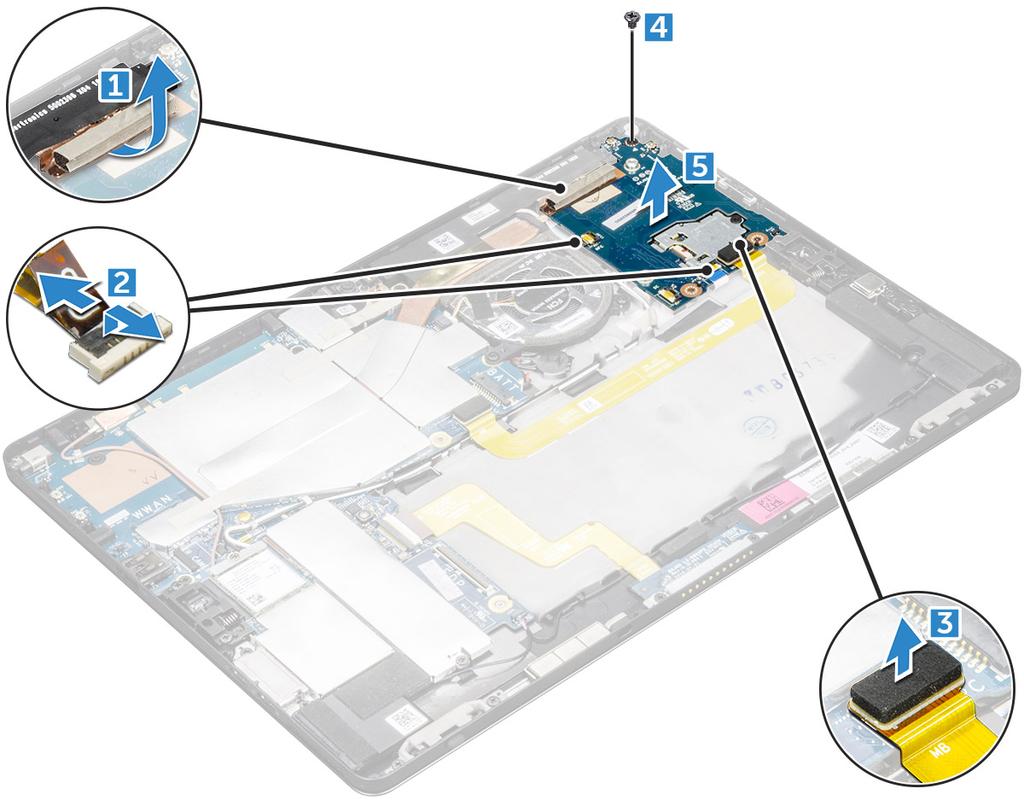

45 Εγκατάσταση της πλακέτας USH 1 Επανατοποθετήστε την πλακέτα USB στην υποδοχή στο tablet. 2 Συνδέστε τη βίδα M2,0 x 2,5 για να στερεώσετε την πλακέτα USH 3 Συνδέστε το καλώδιο της πλακέτας USH στον σύνδεσμο της πλακέτας USH. 4 Συνδέστε τα καλώδια του NFC και της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων στους συνδέσμους στην πλακέτα συστήματος. 5 Επανατοποθετήστε το προστατευτικό περίβλημα στην πλακέτα USH. 6 Εγκαταστήστε τα εξής εξαρτήματα: a b c d κλωβό έξυπνων καρτών μπαταρία πλαίσιο οθόνης κάρτα usim/microsd ΣΗΜΕΙΩΣΗ: Η κάρτα usim είναι εγκατεστημένη μόνο σε tablet που διαθέτουν μονάδα WWAN. 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του tablet σας. Χρήση του tablet σας 45

46 Τεχνολογία και εξαρτήματα 3 Αυτό το κεφάλαιο περιγράφει την τεχνολογία και τα εξαρτήματα που διαθέτει το σύστημα. Θέματα: Προσαρμογέας ισχύος Επεξεργαστές Πλινθιοσύνολο Δυνατότητες μνήμης Επιλογές οθόνης Δυνατότητες κάμερας Επιλογές σκληρού δίσκου Ενεργή γραφίδα Dell Προσαρμογέας ισχύος Αυτό το σύστημα διατίθεται με προσαρμογείς ισχύος 45 W ή 65 W Type-C. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν αποσυνδέετε το καλώδιο του προσαρμογέα ισχύος από το tablet, πιάστε τον σύνδεσμο και όχι το ίδιο το καλώδιο και ύστερα τραβήξτε τον γερά αλλά απαλά για να μην πάθει ζημιά το καλώδιο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο προσαρμογέας ισχύος λειτουργεί με ηλεκτρικές πρίζες σε όλο τον κόσμο. Ωστόσο, οι σύνδεσμοι τροφοδοσίας και τα πολύπριζα διαφέρουν ανάλογα με τη χώρα. Η χρήση μη συμβατού καλωδίου ή η ακατάλληλη σύνδεση του καλωδίου στο πολύπριζο ή στην πρίζα ενδέχεται να προκαλέσει πυρκαγιά ή βλάβη στον εξοπλισμό. Επεξεργαστές Το Latitude 5285 παρέχεται με: Intel Core i3-7100u (διπύρηνος, cache 3 MΒ, 2,4 GHz,15 W) Intel Core i5-7200u (διπύρηνος, cache 3 MΒ, έως 3,1 GHz, 15 W) Intel Core i5-7300u (vpro, διπύρηνος, cache 3 MΒ, έως 3,5 GHz, 15 W) Intel Core i7-7600u (vpro, διπύρηνος, cache 4 MΒ, έως 3,9 GHz, 15 W) ΣΗΜΕΙΩΣΗ: Η ταχύτητα και οι επιδόσεις του ρολογιού ποικίλλουν και εξαρτώνται από τον φόρτο εργασίας και άλλες μεταβλητές συνθήκες. Εντοπισμός επεξεργαστών στα Windows 10 1 Πληκτρολογήστε Device Manager (Διαχείριση Συσκευών) στο πεδίο Ask me anything (Ρωτήστε με οτιδήποτε). Παρουσιάζεται το παράθυρο Device Manager (Διαχείριση Συσκευών). 2 Κάντε κλικ στην επιλογή Processor (Επεξεργαστής). Εμφανίζονται οι πληροφορίες του επεξεργαστή. 46 Τεχνολογία και εξαρτήματα

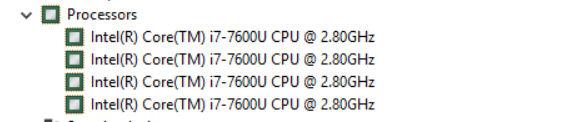

47 Αριθμός 1. Επεξεργαστής Επαλήθευση της χρήσης του επεξεργαστή μέσω της δυνατότητας Task Manager (Διαχείριση Εργασιών) 1 Κάντε δεξί κλικ στη γραμμή εργασιών. Επιλέξτε Task Manager (Διαχείριση Εργασιών). 2 Μπορείτε επίσης να μεταβείτε στη δυνατότητα Task Manager (Διαχείριση Εργασιών) πατώντας τον συνδυασμό πλήκτρων CTRL +ALT+DEL. Παρουσιάζεται το παράθυρο Windows Task Manager (Διαχείριση Εργασιών των Windows). 3 Κάντε κλικ στην καρτέλα Performance (Επιδόσεις) στο παράθυρο Windows Task Manager (Διαχείριση Εργασιών των Windows). Τεχνολογία και εξαρτήματα 47

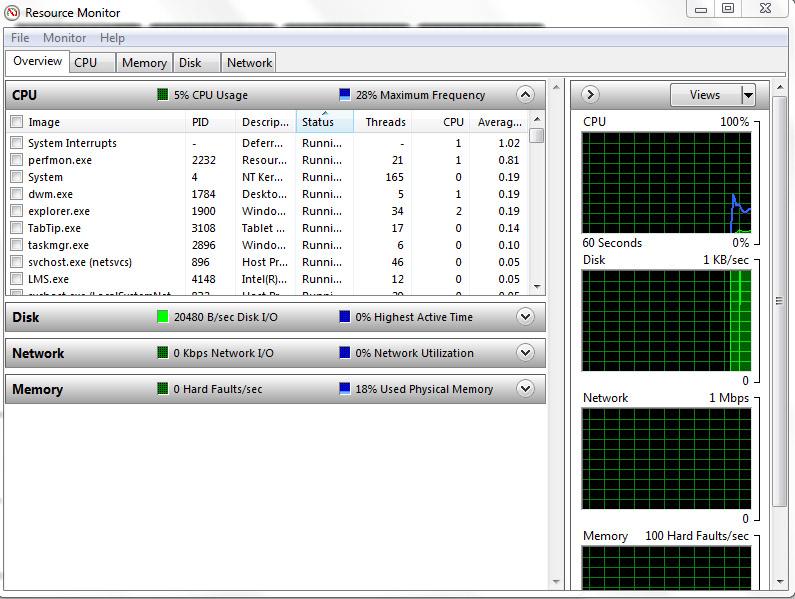

48 Επαλήθευση της χρήσης του επεξεργαστή μέσω της δυνατότητας Resource Monitor (Εποπτεία πόρων) 1 Κάντε δεξί κλικ στο tablet. 2 Επιλέξτε τη δυνατότητα Start Task Manager (Εκκίνηση Διαχείρισης Εργασιών). Παρουσιάζεται το παράθυρο Windows Task Manager (Διαχείριση Εργασιών των Windows). 3 Κάντε κλικ στην καρτέλα Performance (Επιδόσεις) στο παράθυρο Windows Task Manager (Διαχείριση Εργασιών των Windows). Παρουσιάζονται οι αναλυτικές πληροφορίες για τις επιδόσεις του επεξεργαστή. 4 Κάντε κλικ στην επιλογή Open Resource Monitor (Άνοιγμα εποπτείας πόρων). Πλινθιοσύνολο Το chipset είναι ενσωματωμένο στον επεξεργαστή. Εντοπισμός του chipset μέσω της δυνατότητας Device Manager (Διαχείριση Συσκευών) στα Windows 10 ΣΗΜΕΙΩΣΗ: Οι πληροφορίες chipset που εμφανίζονται είναι μια γενική εικόνα και μπορεί να διαφέρουν από τις πραγματικές. 1 Πληκτρολογήστε Device Manager (Διαχείριση Συσκευών) στο πεδίο Ask me anything (Ρωτήστε με οτιδήποτε). Εμφανίζεται το παράθυρο Device Manager (Διαχείριση Συσκευών). 2 Αναπτύξτε την επιλογή System Devices (Συσκευές συστήματος) και αναζητήστε το πλινθιοσύνολο (chipset). 48 Τεχνολογία και εξαρτήματα

49 Δυνατότητες μνήμης Ο Latitude 5285 υποστηρίζει τις ακόλουθες διαμορφώσεις μνήμης: 4 GB MHz LPDDR3 - Intel Core i3-7100u 8 GB MHz LPDDR3 - Intel Core i5-7200u / Intel Core i5-7300u 16 GB MHz LPDDR3 - Intel Core i7-7600u Επαλήθευση μνήμης συστήματος στο πρόγραμμα ρύθμισης 1 Ενεργοποιήστε ή επανεκκινήστε το tablet σας. 2 Όταν εμφανιστεί το λογότυπο της Dell, πιέστε το πλήκτρο F2. Εμφανίζεται το μήνυμα "Entering BIOS setup" (Είσοδος στη ρύθμιση BIOS). 3 Στο αριστερό τμήμα του παραθύρου επιλέξτε τις δυνατότητες Settings > General > System Information (Ρυθμίσεις > Γενικά > Πληροφορίες συστήματος). Οι πληροφορίες για τη μνήμη παρουσιάζονται στο δεξί τμήμα του παραθύρου. Επαλήθευση μνήμης συστήματος Windows 10 1 Κάντε κλικ στο κουμπί Windows και επιλέξτε All Settings (Όλες οι ρυθμίσεις) > System (Σύστημα). 2 Στην ενότητα System (Σύστημα), επιλέξτε About (Πληροφορίες). Τεχνολογία και εξαρτήματα 49

50 Δοκιμές μνήμης μέσω epsa 1 Ενεργοποιήστε ή επανεκκινήστε το tablet σας. 2 Αφού παρουσιαστεί το λογότυπο της Dell, εκτελέστε μία από τις εξής ενέργειες: a b c Με πληκτρολόγιο Πατήστε F12 Πατήστε το κουμπί αύξησης της έντασης ήχου πριν πατήσετε το κουμπί λειτουργίας για να ενεργοποιήσετε το tablet. Αφήστε το κουμπί αύξησης της έντασης ήχου μόλις ξεκινήσει η ακολουθία ενεργοποίησης και εκκινηθεί το epsa. Γίνεται εκκίνηση της διαδικασίας αξιολόγησης του συστήματος πριν από την εκκίνηση [Pre-Boot System Assessment (PSA)] στο tablet σας. ΣΗΜΕΙΩΣΗ: Αν περιμένετε πολλή ώρα και εμφανίζεται το λογότυπο του λειτουργικού συστήματος, συνεχίστε να περιμένετε μέχρι να εμφανιστεί η επιφάνεια εργασίας. Απενεργοποιήστε το tablet και δοκιμάστε ξανά. 3 Ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Εκτέλεση των διαγνωστικών epsa. Επιλογές οθόνης Αυτό το tablet διαθέτει οθόνη αφής 12,3" x με επίστρωση Corning Gorilla Glass και αντιανακλαστική, αντικηλιδωτική επιφάνεια. Εντοπισμός του προσαρμογέα οθόνης 1 Πληκτρολογήστε Device Manager (Διαχείριση Συσκευών) στο πεδίο Ask me anything (Ρωτήστε με οτιδήποτε). Εμφανίζεται το παράθυρο Device Manager (Διαχείριση Συσκευών). 2 Αναπτύξτε την επιλογή Display adapters (Προσαρμογείς οθόνης). Εμφανίζονται οι πληροφορίες του προσαρμογέα οθόνης. Αριθμός 2. Προσαρμογέας οθόνης Αλλαγή της ανάλυσης της οθόνης 1 Κάντε δεξί κλικ στην επιφάνεια εργασίας και επιλέξτε Display Settings (Ρυθμίσεις οθόνης). 2 Πατήστε ή κάντε κλικ στην επιλογή Advanced display settings (Ρυθμίσεις οθόνης για προχωρημένους). 3 Επιλέξτε την επιθυμητή ανάλυση από την αναπτυσσόμενη λίστα και πατήστε την επιλογή Apply (Εφαρμογή). 50 Τεχνολογία και εξαρτήματα

51 Δυνατότητες κάμερας Αυτό το σύστημα παρέχεται με μπροστινή κάμερα 5 MP και πίσω κάμερα 8 MP Εντοπισμός της κάμερας μέσω της δυνατότητας Device Manager (Διαχείριση Συσκευών) στα Windows 10 1 Στο πλαίσιο Search (Αναζήτηση) πληκτρολογήστε τη φράση device manager (Διαχείριση Συσκευών) και πατήστε την για να αρχίσει η αναζήτηση. 2 Κάτω από τη δυνατότητα Device Manager (Διαχείριση Συσκευών) αναπτύξτε την επιλογή Imaging devices (Συσκευές απεικόνισης). Εκκίνηση της κάμερας Για να θέσετε σε λειτουργία την κάμερα, ανοίξτε μια εφαρμογή που την χρησιμοποιεί. Για παράδειγμα, εάν πατήσετε στο λογισμικό Skype που συνοδεύει το 2-in-1, η κάμερα ενεργοποιείται. Αντίστοιχα, αν συνομιλείτε στο διαδίκτυο και η εφαρμογή που χρησιμοποιείτε ζητήσει πρόσβαση στην κάμερα web, η κάμερα web θα τεθεί σε λειτουργία. Εκκίνηση της εφαρμογής της κάμερας 1 Πατήστε ή κάντε κλικ στο κουμπί Windows και επιλέξτε τη δυνατότητα All apps (Όλες οι εφαρμογές). Τεχνολογία και εξαρτήματα 51

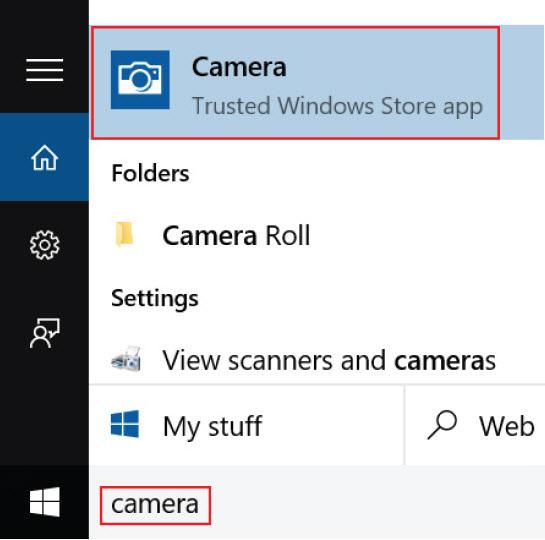

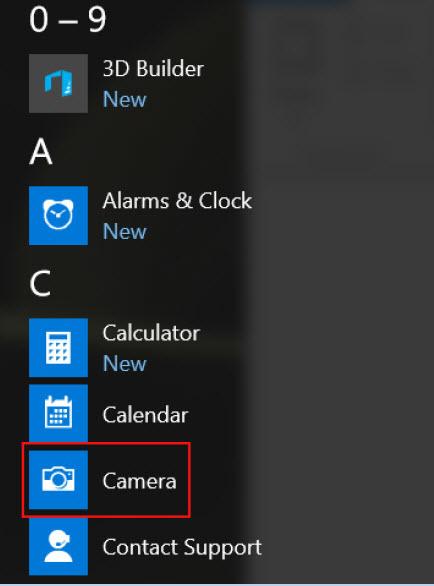

52 2 Από τη λίστα των εφαρμογών επιλέξτε την εφαρμογή Camera (Κάμερα). 3 Αν η εφαρμογή Camera (Κάμερα) δεν είναι διαθέσιμη στη λίστα των εφαρμογών, εκτελέστε αναζήτηση για να τη βρείτε. Επιλογές σκληρού δίσκου Αυτό το σύστημα υποστηρίζει μονάδα SSD M.2 SATA, μονάδα SSD M.2 PCIe NVMe και αυτοκρυπτογραφούμενη μονάδα M.2 PCIe NVMe. 52 Τεχνολογία και εξαρτήματα

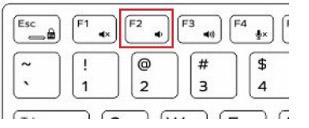

53 Εντοπισμός του σκληρού δίσκου στο BIOS 1 Ενεργοποιήστε ή επανεκκινήστε τον φορητό σας υπολογιστή. 2 Όταν εμφανιστεί το λογότυπο της Dell, για είσοδο στο πρόγραμμα ρύθμισης του BIOS εκτελέστε μία από τις εξής ενέργειες: Με πληκτρολόγιο Πατήστε F2 μέχρι να εμφανιστεί το μήνυμα Entering BIOS setup (Είσοδος στη ρύθμιση BIOS). Για είσοδο στο μενού Boot selection (Επιλογή εκκίνησης), πατήστε F12. Στη λειτουργία tablet Πατήστε το κουμπί αύξησης της έντασης ήχου για εμφάνιση του μενού επιλογής εκκίνησης F12 ή πατήστε το κουμπί μείωσης της έντασης ήχου για απευθείας είσοδο στη ρύθμιση BIOS. Ο σκληρός δίσκος παρατίθεται κάτω από την επιλογή System Information (Πληροφορίες συστήματος) που θα βρείτε κάτω από την ομάδα General (Γενικά). Ενεργή γραφίδα Dell Φυσική αίσθηση γραφής, σαν να γράφατε με στυλό σε χαρτί Κορυφαία ακρίβεια, με τεχνολογία Wacom feel IT Τεχνολογία και εξαρτήματα 53

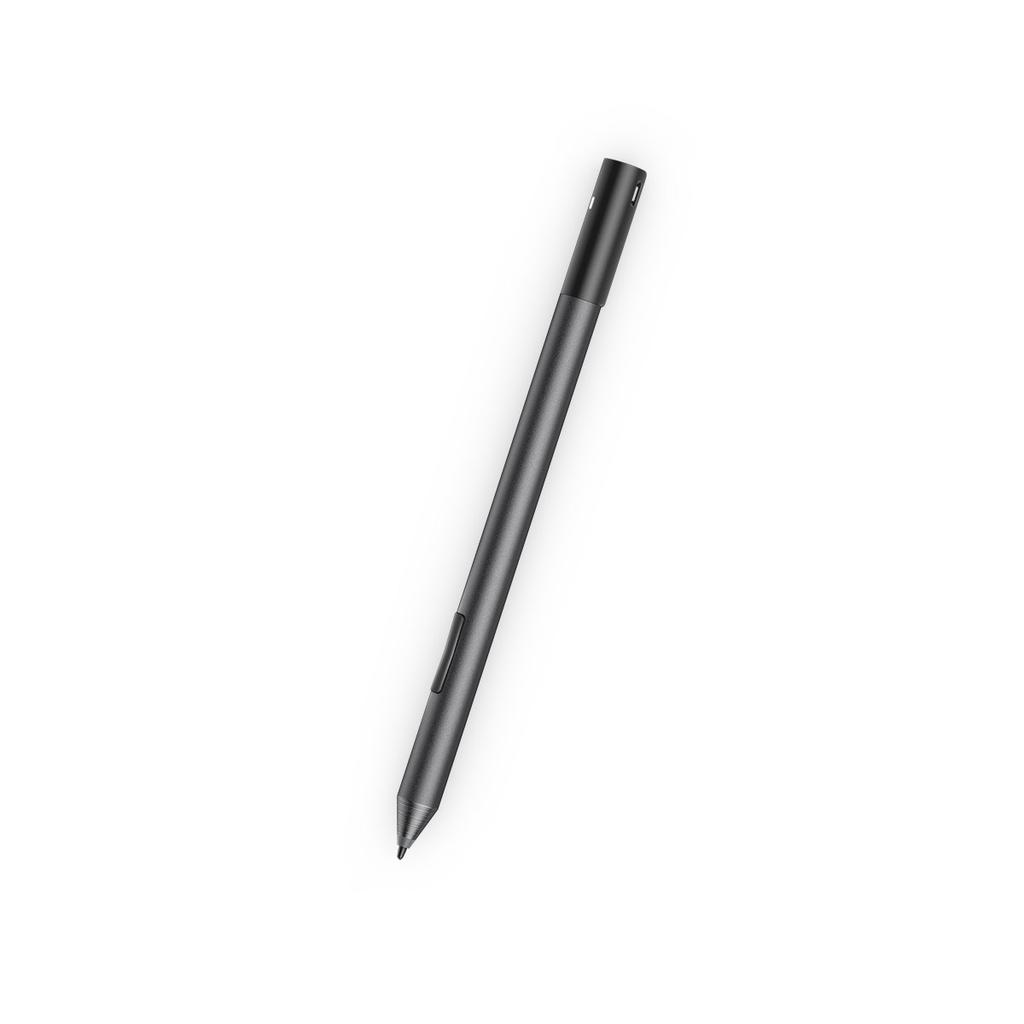

54 Ενεργή γραφίδα με αιωρούμενη και ευαίσθητη στην πίεση άκρη (2.048 επίπεδα πίεσης) Μαγνητική σύνδεση με ενσωματωμένο μαγνήτη για αυξημένη αντοχή κατά τη στερέωση Αφαίρεση κλιπ πένας και προσθήκη λειτουργίας σύνδεσης 2 προσαρμόσιμα* κυλινδρικά κουμπιά και κουμπί στο πάνω μέρος Γρήγορη εκκίνηση και δυνατότητα σημειώσεων με κλειδωμένη οθόνη (απαιτείται σύζευξη Bluetooth) Φωτεινή ένδειξη LED για παρουσίαση της κατάστασης σύζευξης Bluetooth 12 μήνες διάρκεια ζωής μπαταρίας** με μπαταρία AAAA **Με 3 ώρες καθημερινής χρήσης για 5 ημέρες την εβδομάδα 54 Τεχνολογία και εξαρτήματα

55 4 Ρύθμιση συστήματος Η Ρύθμιση συστήματος σάς επιτρέπει να διαχειρίζεστε το υλικό του tablet και να καθορίζετε επιλογές επιπέδου BIOS. Από τη Ρύθμιση συστήματος, μπορείτε να πραγματοποιήσετε τα ακόλουθα: Αλλαγή των ρυθμίσεων NVRAM μετά την προσθαφαίρεση υλισμικού Προβολή της διάρθρωσης του υλισμικού του συστήματος Δραστικοποίηση ή αδρανοποίηση των ενσωματωμένων συσκευών Καθορισμό κατωφλίων επιδόσεων και διαχείρισης ενέργειας Διαχείριση της ασφάλειας του υπολογιστή σας Θέματα: Πρόσβαση στο πρόγραμμα System Setup (Ρύθμιση συστήματος) του BIOS Είσοδος στο BIOS χωρίς πληκτρολόγιο Επιλογές στο πρόγραμμα ρύθμισης του συστήματος Ενημέρωση του BIOS Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση Πρόσβαση στο πρόγραμμα System Setup (Ρύθμιση συστήματος) του BIOS Η πρόσβαση στο BIOS του tablet Latitude 5285 Extreme μπορεί να γίνει χωρίς πληκτρολόγιο και με πληκτρολόγιο. Για μετάβαση, ακολουθήστε τη διαδικασία: Χωρίς πληκτρολόγιο: 1 Ενεργοποιήστε την τροφοδοσία του tablet Latitude. 2 Κρατήστε πατημένο το κουμπί μείωσης της έντασης ήχου κατά τη διάρκεια της εκκίνησης (καθώς εμφανίζεται το λογότυπο της Dell) μέχρι να εμφανιστεί η σελίδα του BIOS (Ρύθμιση συστήματος). Με πληκτρολόγιο: 1 Ενεργοποιήστε την τροφοδοσία του tablet Latitude. 2 Πατήστε το πλήκτρο <F2> κατά τη διάρκεια της εκκίνησης (καθώς εμφανίζεται το λογότυπο της Dell) μέχρι να εμφανιστεί η σελίδα του BIOS (Ρύθμιση συστήματος). Είσοδος στο BIOS χωρίς πληκτρολόγιο 1 Πιέστε το κουμπί λειτουργίας για να ενεργοποιήσετε το tablet σας. 2 Πιέστε παρατεταμένα το κουμπί Volume Up (Αύξηση ακουστικής έντασης) όταν εμφανιστεί στην οθόνη το λογότυπο της Dell. 3 Όταν εμφανιστεί το μενού επιλογής τρόπου εκκίνησης μέσω του πλήκτρου F12, επιλέξτε τη δυνατότητα BIOS Setup χρησιμοποιώντας το κουμπί αύξησης της έντασης ήχου. Ρύθμιση συστήματος 55
