1 1 ο Qbus Webinar Εισαγωγή ΜΑΝΟΛΗΣ ΚΑΡΑΓΙΑΝΝΗΣ Architect Engineer N.T.U.A. M: T : Slide 1 of 20 m.karagiannis@horos.gr

2 - Τί είναι έξυπνη εγκατάσταση - Μία εγκατάστασης λέγεται έξυπνη όταν: Qbus - Γενικά Διευκολύνει την καθημερινότητα Απλοποιεί τις διαδικασίες Λειτουργεί αποδοτικά Προσφέρει περισσότερο ελεύθερο χρόνο Δημιουργεί ένα ασφαλές περιβάλλον Ανταποκρίνεται στο βέλτιστο βαθμό στις ανάγκες μας Παρέχει τις απαραίτητες πληροφορίες Ελέγχεται τοπικά και απομακρυσμένα Slide 2 of 26

3 Slide 3 of 26 Qbus Geographically

4 Qbus - Orel Partnership: who is Orel Orange = Orel brand Wiring devices, cable, batteries, fans, Panel boards, structured cabling, power protection, generators, recycling sources, fittings Software, Mobile, Datacom, Machine vision Orel: 5 locations Dubai Slide 4 of 26 Delhi Colombo Singapore Perth :tastu Fingerproof, glass switches

5 Qbus, since 1999 makes more than houses smart - Τρείς αρχές διέπουν την "καρδιά" της Qbus: Εύκολο, Ευέλικτο & Future-Proof. - Εύκολο: Στην προδιαγραφή/πώληση Στην εγκατάσταση Στην υποστήριξη Flexible: Κάθε συνδεδεμένο υλικό από οπουδήποτε (smartphone, PC, tablet, ) Future proof: Ανοιχτό Software modular υλικά αυτόματο backward compatibility Είμαστε 15 χρόνια από το 2004 δίπλα σας ότι και να συμβεί Με περισσότερες από εφαρμογές συστημάτων στην Ελλάδα. Slide 5 of 26

6 Qbus - Δυνατότητες ΦΩΤΙΣΜΟΣ ΕΞΑΕΡΙΣΜΟΣ ΣΥΣΤΗΜΑ ΑΣΦΑΛΕΙΑΣ ΣΚΙΑΣΗ ΕΛΕΓΧΟΣ ΣΥΣΚΕΥΩΝ ΠΛΗΡΟΦΟΡΙΕΣ ΘΕΡΜΑΝΣΗ ΣΕΝΑΡΙΑ / ΚΕΝΤΡΙΚΕΣ ΕΝΤΟΛΕΣ ΨΥΞΗ ΜΕΤΕΩΡΟΛΟΓΙΚΑ ΔΕΔΟΜΕΝΑ Slide 6 of 26

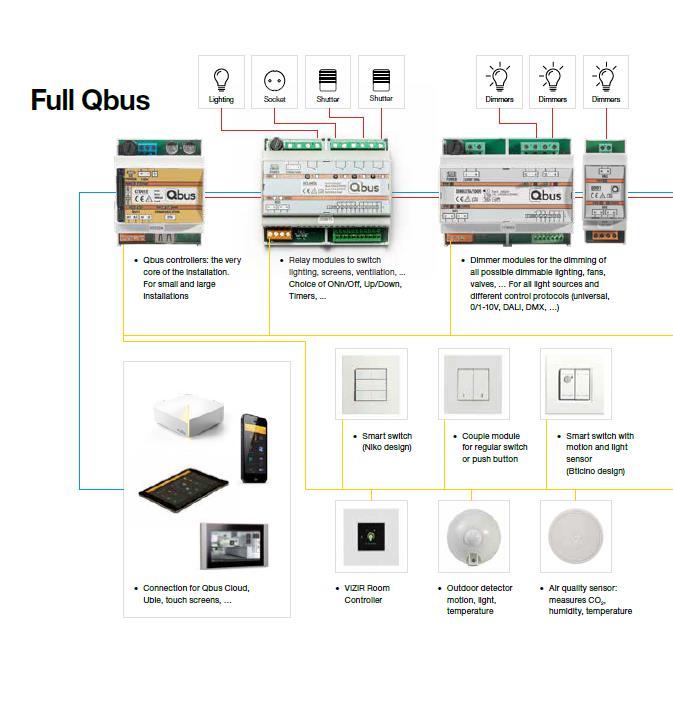

7 Slide 7 of 26 Qbus Intro TVB Oct. 2018

8 Qbus - Εγκατάσταση - Ροή Πληροφοριών (Τηλεγράφημα) - Προς άλλα Υλικά πίνακα Καλώδιο Bus 2*1mm ΧΩΡΙΣ πολικότητα! Slide 8 of 26

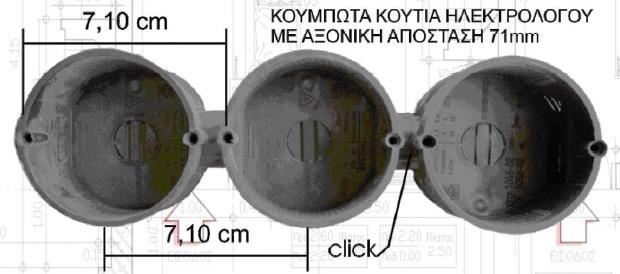

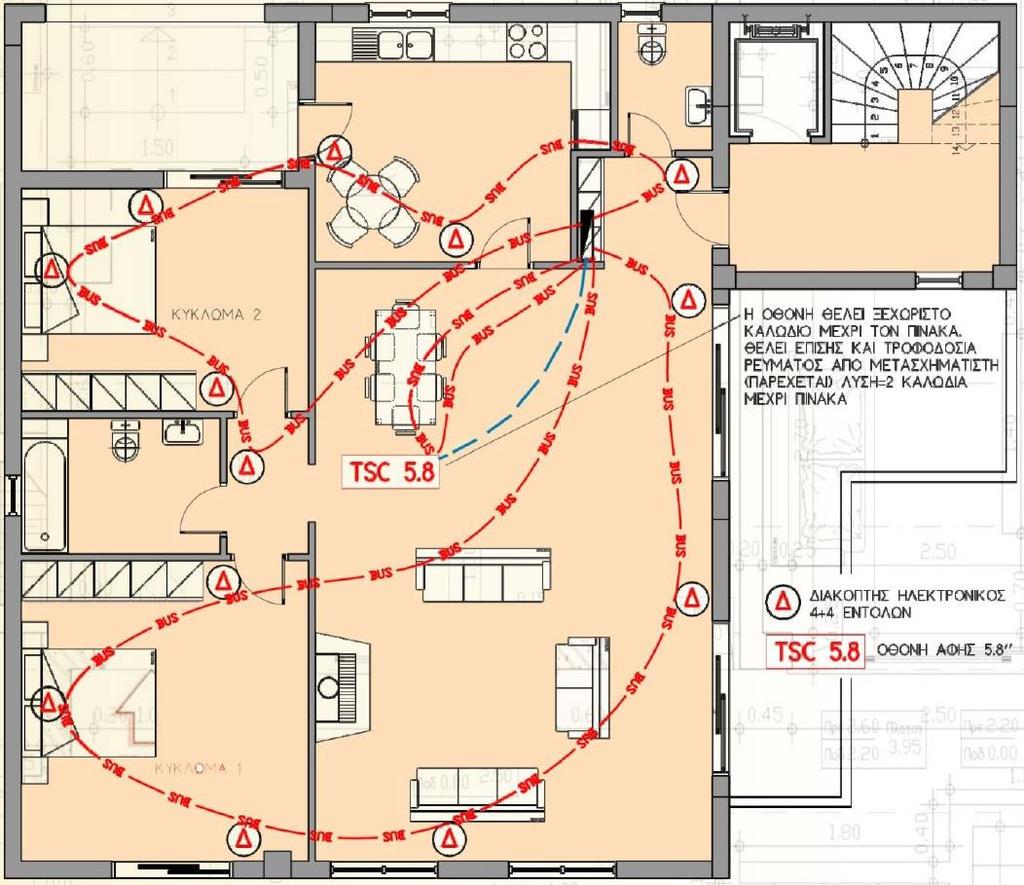

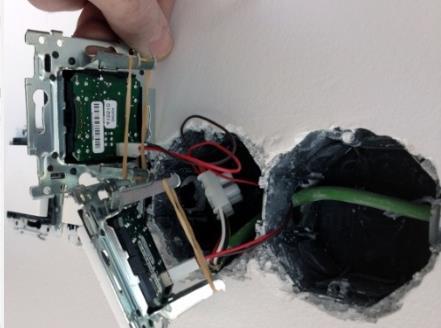

9 - Συνδεσμολογία Διακόπτες - Qbus - Εγκατάσταση Slide 9 of 26

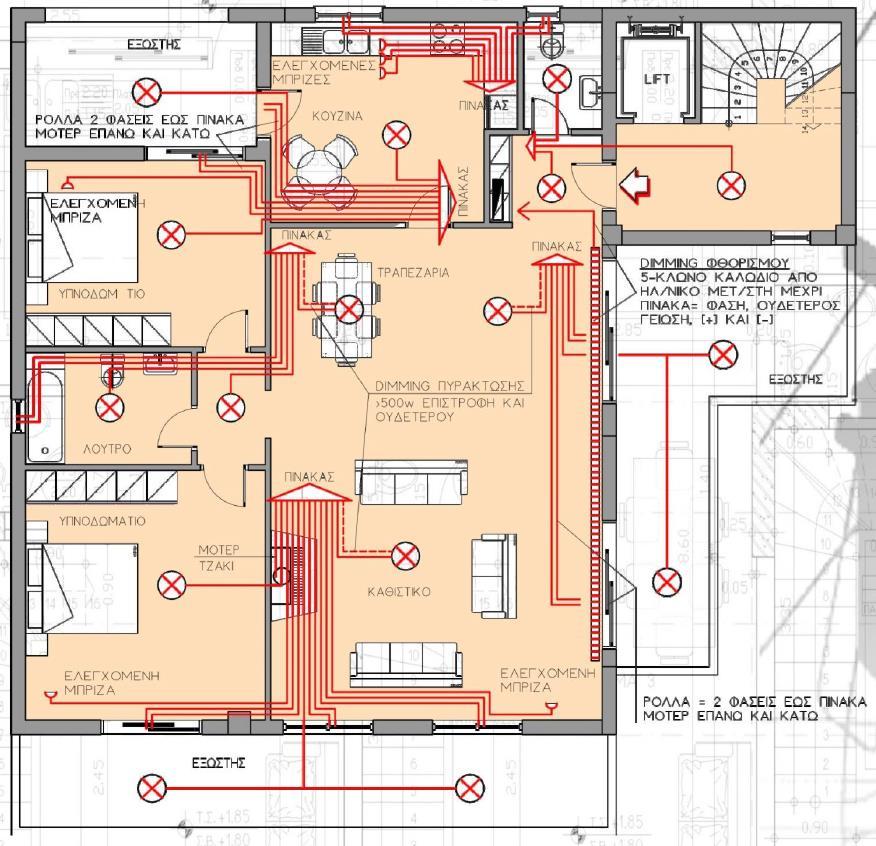

10 - Συνδεσμολογία Φορτία - Qbus - Εγκατάσταση Κάθε κατανάλωση (γραμμές φώτα, ρολά, ελεγχόμενες πρίζες κ.τ.λ.) που θέλουμε να ελέγχουμε ξεχωριστά καλωδιώνονται μέχρι τον πίνακα με ξεχωριστό καλώδιο παροχής Μεγάλες καταναλώσεις (κουζίνα, θερμοσίφωνας κ.τ.λ.) ελέγχονται με την βοήθεια ρελέ ισχύος Τα on/off χρειάζονται μέχρι πίνακα επιστροφή της φάσης, ενώ ουδέτερος & γείωση μπορεί να είναι κοινός με άλλη κατανάλωση. Τα ρολά χρειάζονται μέχρι πίνακα επιστροφή: φάση επάνω, φάση κάτω, ενώ ουδέτερος & γείωση μπορεί να είναι κοινός με άλλη κατανάλωση. Τα dimmer πυράκτωσης (ή dimmable 220 Led Spot) χρειάζονται μέχρι πίνακα επιστροφή: φάση ΚΑΙ ουδέτερο ενώ η γείωση μπορεί να είναι κοινή με άλλη κατανάλωση. Tα dimmer κοινού φθορισμού ή LedTapes (με οδήγηση απο συμβατικό ballast/driver τεχνολογίας 1-10V ή 0-10V) χρειάζονται απο τον πίνακα μέχρι το συμβατικό ballast/driver Slide 10 of 26

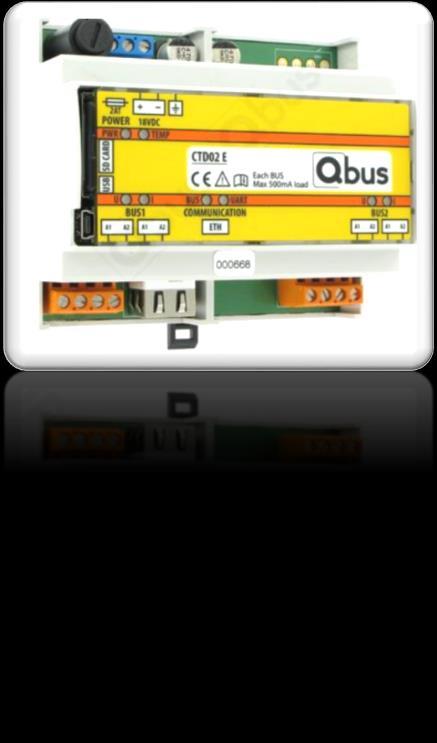

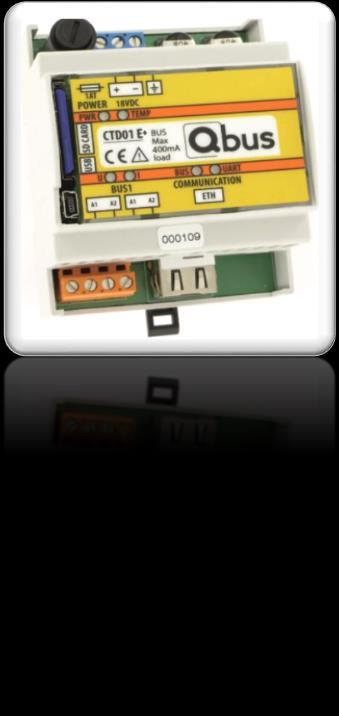

11 - Τροφοδοτικά / Controllers - Full Qbus Υλικά πίνακα Mini CTD01e 250mA (1*bus) (& CTD01 χωρίς internet) Basic CTD01e+ 500mA (1*bus) Full CTD02e 1.000mA (2*bus) Maxi CTD03e 1.500mA (3*bus) Εύκολος προγραμματισμός Έως 92 σενάρια Έως 126 χρονικά σημεία χρονοδιακόπτη Αστρονομικός χρονοδιακόπτης Λειτουργία προσωμοίωσης κατοίκησης SD κάρτα αποθήκευσης Slide 11 of 26

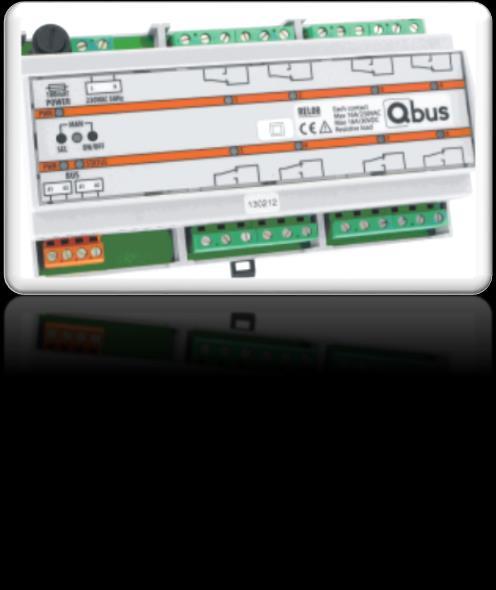

12 - Relays - Full Qbus Υλικά πίνακα REL04SA 4-Fold Relay 16A/230V (bus & Stand Alone) REL08 8-Fold Relay 16A/230V ROL02P RΕL02 2-Shutter module with Posisioning 2-Fold decentral Relay 8A/230V ROL01 2-Fold decentral Relay 8A/230V 4 Έξοδοι 8 Έξοδοι 2 ρολά 2 Έξοδοι On/Off 1 ρολό Χειροκίνητος έλεγχος Χειροκίνητος έλεγχος Χειροκίνητος έλεγχος 2 Είσοδοι ψυχρών επαφών 2 Είσοδοι ψυχρών επαφών ΝΟ ή ΝC λειτουργία Μηχανική μανδάλωση Slide 12 of 26

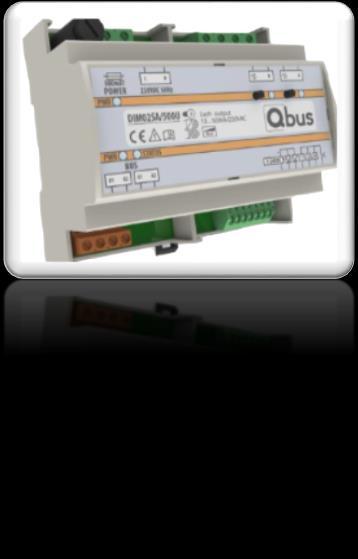

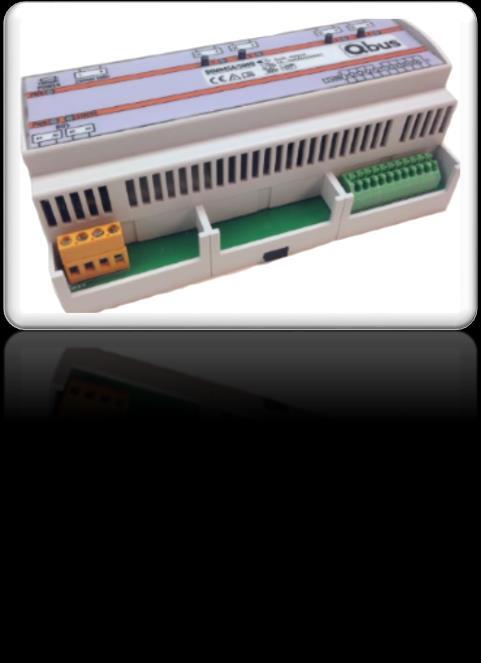

13 - Dimmers - Full Qbus Υλικά πίνακα DIM02SA 2-Fold Universal Dimmer 2*500W/230V (bus & Stand Alone). DIM04SA 4-Fold Universal Dimmer 4*500W/230V (bus & Stand Alone) ANR04SA 4-Fold Analog 1-10/0-10V Dimmer (bus & Stand Alone) ANA04 4-Fold Analog 1-10/0-10V Dimmer 2 Έξοδοι 4 Έξοδοι 4 Αναλογικά Dimmer 0-10V 4 Αναλογικά Dimmer 0-10V Χειροκίνητος έλεγχος Χειροκίνητος έλεγχος RGBW Χειροκίνητος Χειροκίνητος έλεγχος Slide 13 of 26

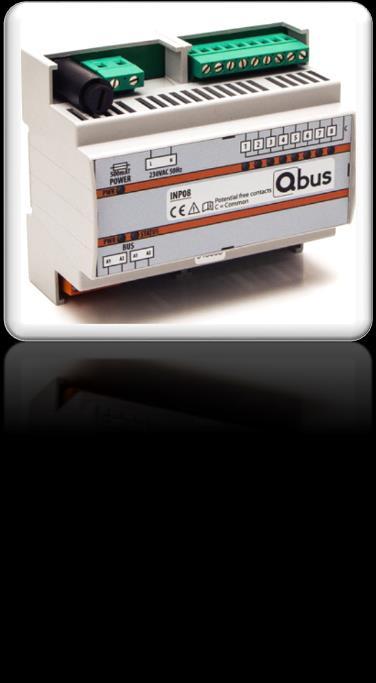

14 - Inputs - Full Qbus Υλικά πίνακα INP02 & INP4 INP08 & INP16 INP08/230 2 Είσοδοι 4 Είσοδοι 8 Είσοδοι 16 Είσοδοι 16 Είσοδοι Slide 14 of 26

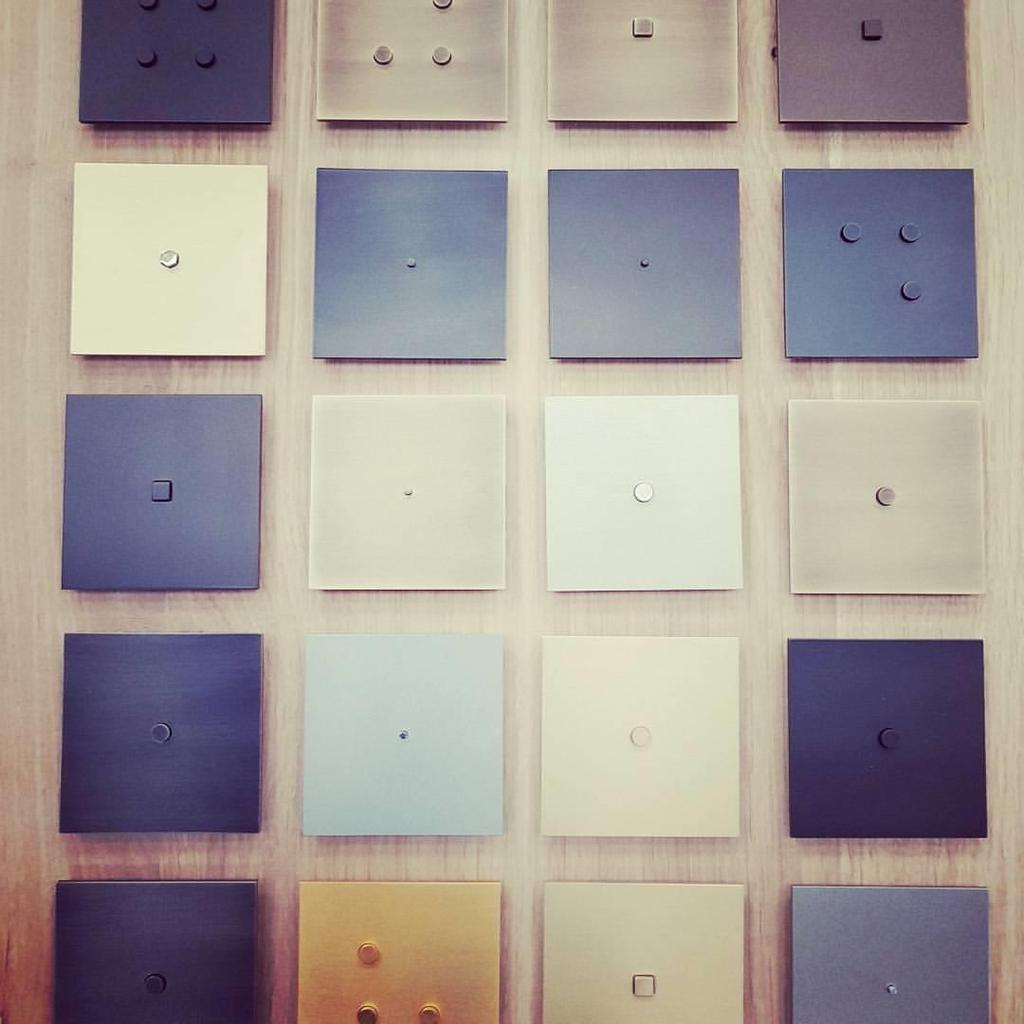

15 - Διακόπτες - Niko 4 πλήκτρα και 4 RGB Leds με 8 λειτουργίες Κάθε ένα από τα 4 πλήκτρα διακόπτη μπορεί να εκτελέσει τα πάντα: on-off/ dimming/ σενάριο/ θέρμανση/ ρολό πάνω-κάτω. Full Qbus Κύριο διακοπτικό υλικό. Biticino 4 πλήκτρα και 4 RGB Leds με 8 λειτουργίες Κάθε ένα από τα 4 πλήκτρα διακόπτη μπορεί να εκτελέσει τα πάντα: on-off / dimming / σενάριο / θέρμανση / ρολό πάνω-κάτω. Tastu Designed, αφής, με προστασία δακτυλικών αποτυπωμάτων. 4 RGB touch με 8 λειτουργίες. Σε 2 χρωματισμούς άσπρο & μαύρο. Tastu Display Room Controller 4 πλήκτρα και 4 RGB Leds με 8 λειτουργίες Κάθε ένα από τα 4 πλήκτρα διακόπτη μπορεί να εκτελέσει τα πάντα: on-off / dimming / σενάριο / θέρμανση / ρολό πάνω-κάτω. CJC Η premium σειρά αρχιτεκτονικών διακοπτών CJC με το άψογο φινίρισμα σε πολλά τελειώματα & χρώματα. Πλήρη γκάμα με 1,2,3,4 πλήκτρα και Leds. Lithos Η premium σειρά χειροποίητων διακοπτών υψηλής αισθητικής Lithoss με άψογο φινίρισμα. Slide 15 of 26

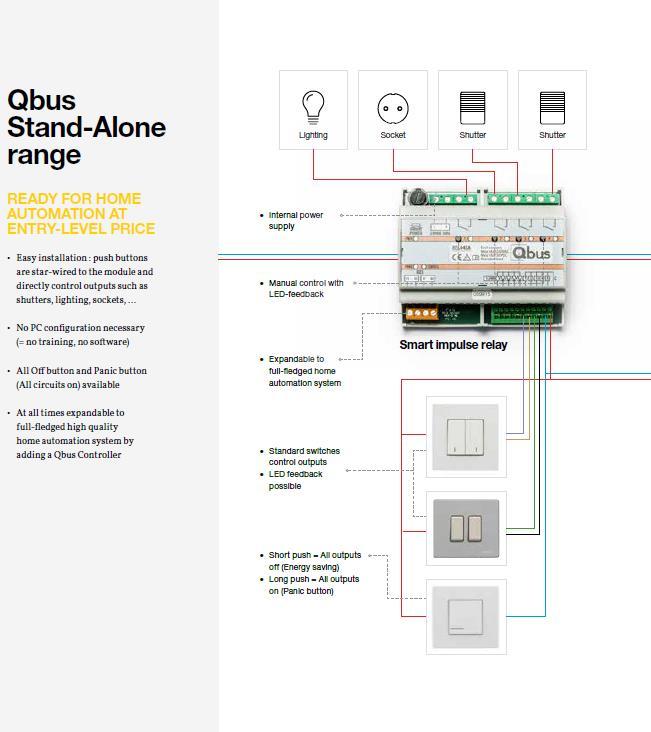

16 Qbus Stand Alone Range Qbus Intro TVB Oct

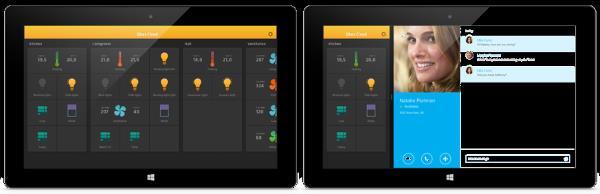

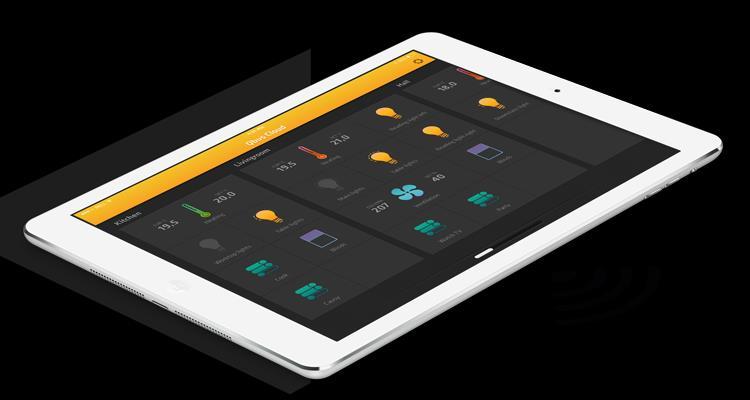

17 - Qbus Cloud - Qbus - Visualization - Qbus Cloud - Εύκολος Προγραμματισμός, αυτόματα Δωρεάν Εφαρμογή Android/IOS Αποστολή Time Server Slide 17 of 26

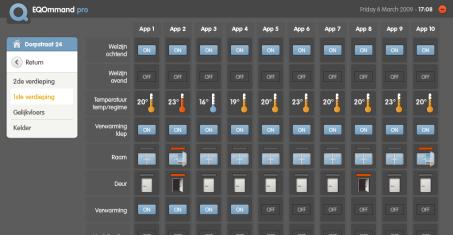

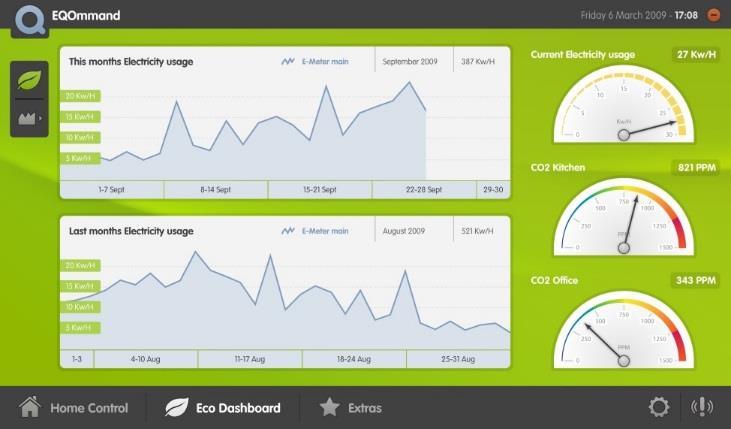

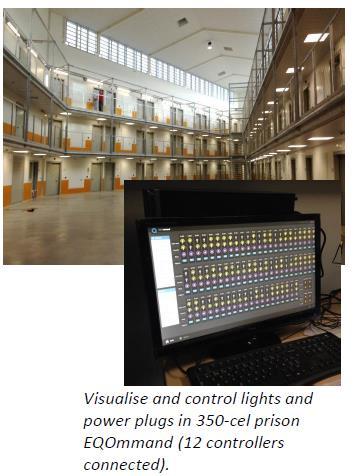

18 Full Qbus Οπτικοποίηση EQOmmand Control Central Control for hotel, retirement homes, appartment blocks, Slide 18 of 26

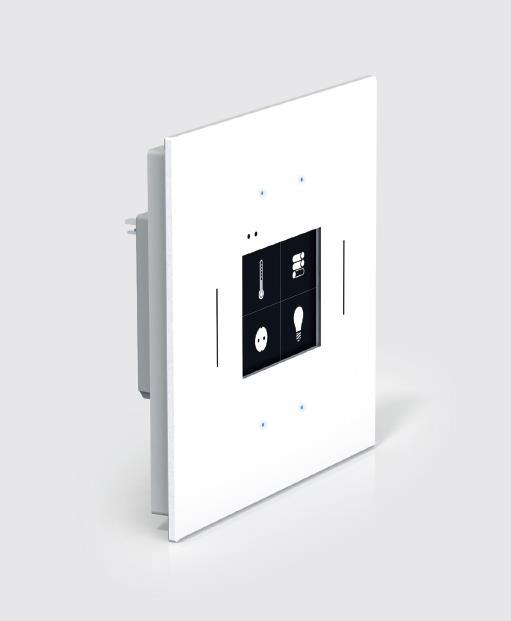

19 Νέα Υλικά Qbus 2019 Διαθέσιμα. - Πολυδιακόπτης αφής :tastu display DIS/GW - Room Controller in white or black glass, controls 20 outputs of which 4 direct controls,contains temperature- and proximitysensor. Room Controller with OLED screen 4 direct controls with matching icons 16 additional controls (scrolling) Thermostat Proximity sensor activates display Powered by the Qbus bus Black & White Slide 19 of 26

20 - Dali Broadcast - QDBC02SA Νέα Υλικά Qbus 2019 Διαθέσιμα. 64 DALI-fittings over 2 channels, with All On / All Off function. Stand-Alone module (can be used with & without controller) 2 DALI broadcast outputs (can control 64 DALI ballasts in total). 3 inputs (incl. All On & All Off), 2 with LED feedback Integrated DALI power supply Slide 20 of 26

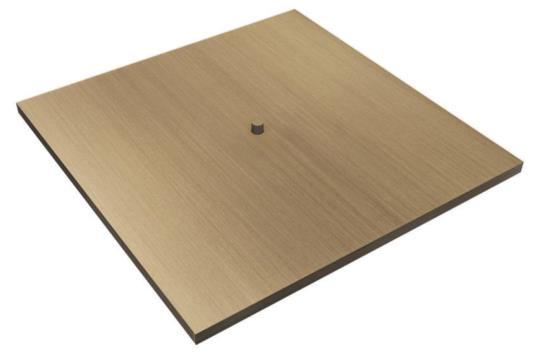

21 - Gmatrix smart switches - Νέα Υλικά Qbus 2019 Διαθέσιμα. Design switch range 6 standaard ranges + custom All functions of Qbus smart switches: RGB LEDs, double page, temperature sensor. Slide 21 of 26

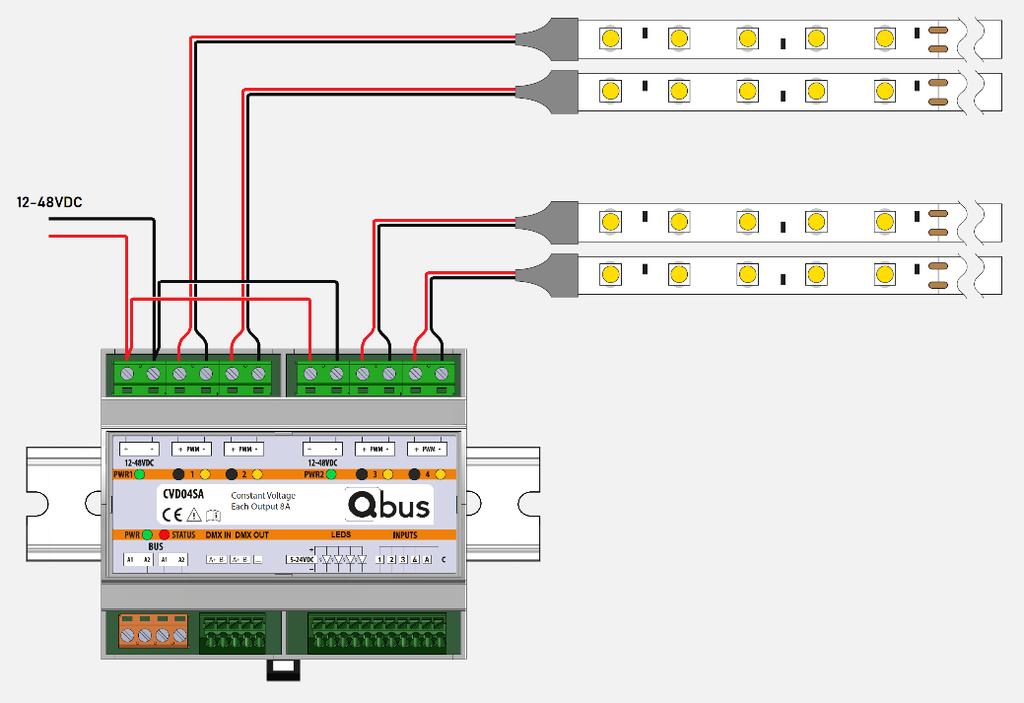

22 Νέα Υλικά Qbus Διαθέσιμα Summer Constant Voltage LED-strip dimmer -CVDSA04-4 channels RGBW with color wheel in Cloud, no stroboscopic effect. Suited for 12-48VDC 4 individually dimmed strips, 2 sets WWCW, 1xRGB + 1 individual channel or 1x RGBW 4x 8A at 2000Hz PWM steps during dimming! 4 circuits (SA) RGB(W) with 20 fixed colors and 4 sequences. Only power supply needed, no additional drivers. Color wheel on Qbuscloud / Ubiecloud Slide 22 of 26

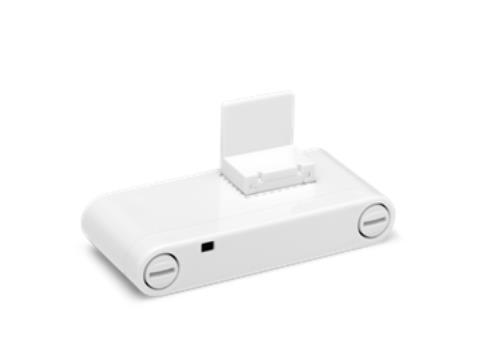

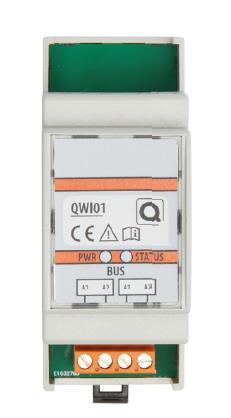

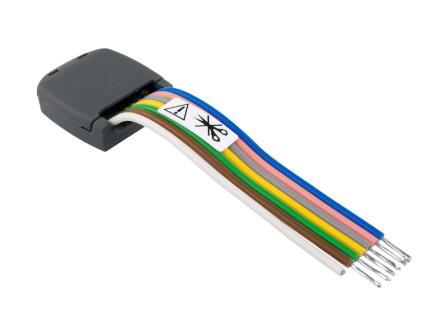

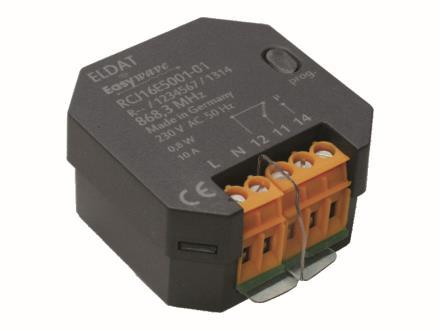

23 Νέα Υλικά Qbus Διαθέσιμα Summer Qbus Wireless Interface (QWI) DIN-rail module Qbus Easywave (QWI/Easywave) Easywave products Wireless relays Wireless dimmer Coupling-module on battery / 230V for switches Door / Window-contact Motion detector Bidirectional Easywave protocol Goal: hybrid system: control wired outputs via wireless inputs and vice versa. Other protocols to be added later. Slide 23 of 26

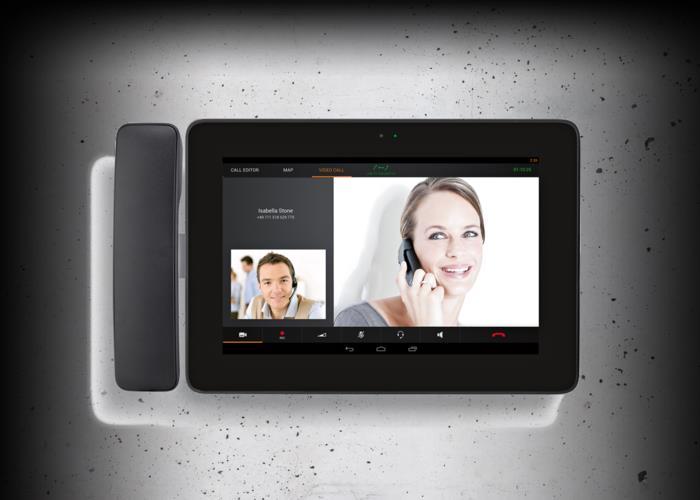

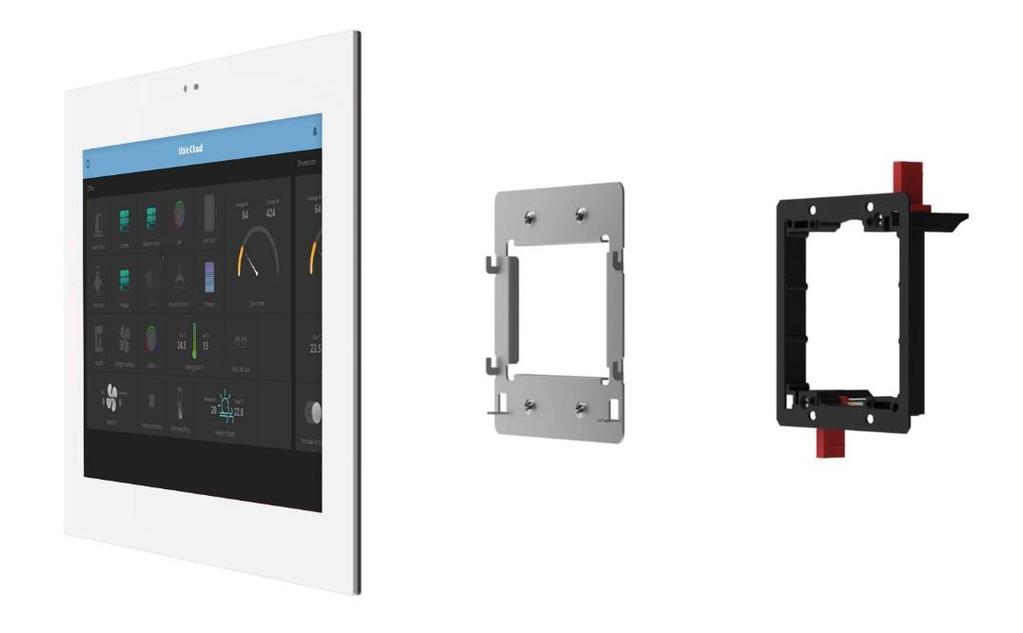

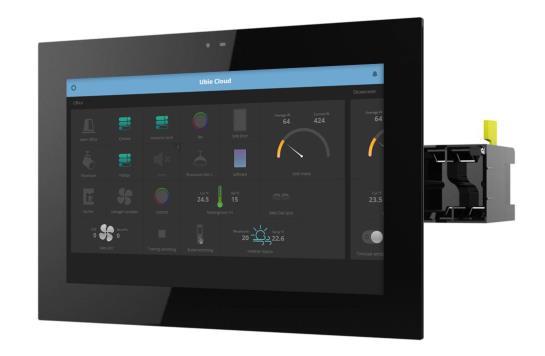

24 Νέα Υλικά Qbus Διαθέσιμα Summer Οθόνη αφής Ubie Touch - 8 display For Qbus & Ubie Can be used with Qbus / Ubie application + as inside unit videophone. Slide 24 of 26

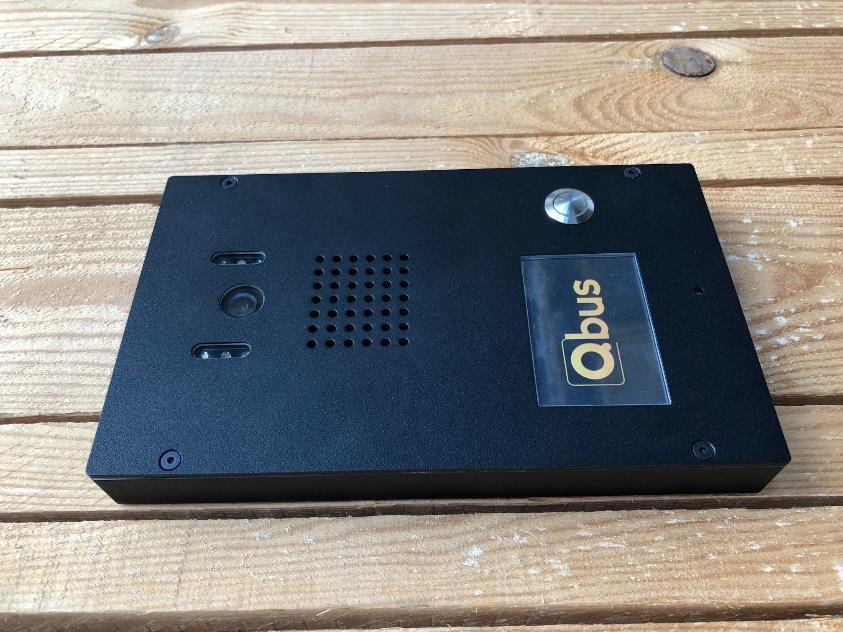

25 Νέα Υλικά Qbus Διαθέσιμα Summer Videophone outdoor unit - SIP-based 1 or 2 buttons POE IP65 2 physical relays + 2 virtual ones. On-wall-mounting (black) & flush mounting (Alu) Initially only black Q additional versions Slide 25 of 26

26 - Τέλος Qbus Webinar - Σας Ευχαριστούμε! ΜΑΝΟΛΗΣ ΚΑΡΑΓΙΑΝΝΗΣ Architect Engineer N.T.U.A. M: T : m.karagiannis@horos.gr Slide 26 of 26
