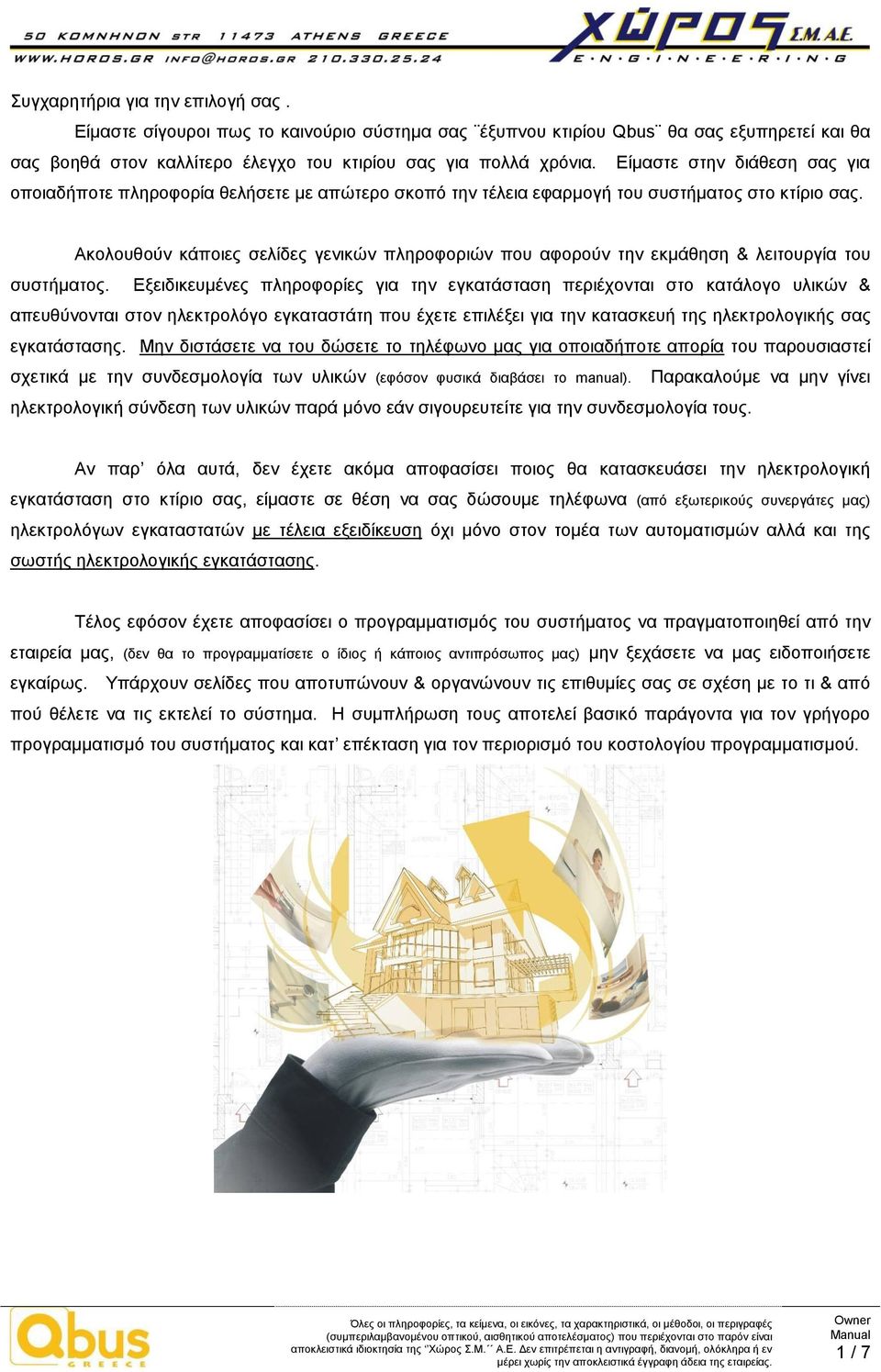

1 Συγχαρητήρια για την επιλογή σας. Είμαστε σίγουροι πως το καινούριο σύστημα σας έξυπνου κτιρίου Qbus θα σας εξυπηρετεί και θα σας βοηθά στον καλλίτερο έλεγχο του κτιρίου σας για πολλά χρόνια. Είμαστε στην διάθεση σας για οποιαδήποτε πληροφορία θελήσετε με απώτερο σκοπό την τέλεια εφαρμογή του συστήματος στο κτίριο σας. Ακολουθούν κάποιες σελίδες γενικών πληροφοριών που αφορούν την εκμάθηση & λειτουργία του συστήματος. Εξειδικευμένες πληροφορίες για την εγκατάσταση περιέχονται στο κατάλογο υλικών & απευθύνονται στον ηλεκτρολόγο εγκαταστάτη που έχετε επιλέξει για την κατασκευή της ηλεκτρολογικής σας εγκατάστασης. Μην διστάσετε να του δώσετε το τηλέφωνο μας για οποιαδήποτε απορία του παρουσιαστεί σχετικά με την συνδεσμολογία των υλικών (εφόσον φυσικά διαβάσει το manual). Παρακαλούμε να μην γίνει ηλεκτρολογική σύνδεση των υλικών παρά μόνο εάν σιγουρευτείτε για την συνδεσμολογία τους. Αν παρ όλα αυτά, δεν έχετε ακόμα αποφασίσει ποιος θα κατασκευάσει την ηλεκτρολογική εγκατάσταση στο κτίριο σας, είμαστε σε θέση να σας δώσουμε τηλέφωνα (από εξωτερικούς συνεργάτες μας) ηλεκτρολόγων εγκαταστατών με τέλεια εξειδίκευση όχι μόνο στον τομέα των αυτοματισμών αλλά και της σωστής ηλεκτρολογικής εγκατάστασης. Τέλος εφόσον έχετε αποφασίσει ο προγραμματισμός του συστήματος να πραγματοποιηθεί από την εταιρεία μας, (δεν θα το προγραμματίσετε ο ίδιος ή κάποιος αντιπρόσωπος μας) μην ξεχάσετε να μας ειδοποιήσετε εγκαίρως. Υπάρχουν σελίδες που αποτυπώνουν & οργανώνουν τις επιθυμίες σας σε σχέση με το τι & από πού θέλετε να τις εκτελεί το σύστημα. Η συμπλήρωση τους αποτελεί βασικό παράγοντα για τον γρήγορο προγραμματισμό του συστήματος και κατ επέκταση για τον περιορισμό του κοστολογίου προγραμματισμού. 1 / 7

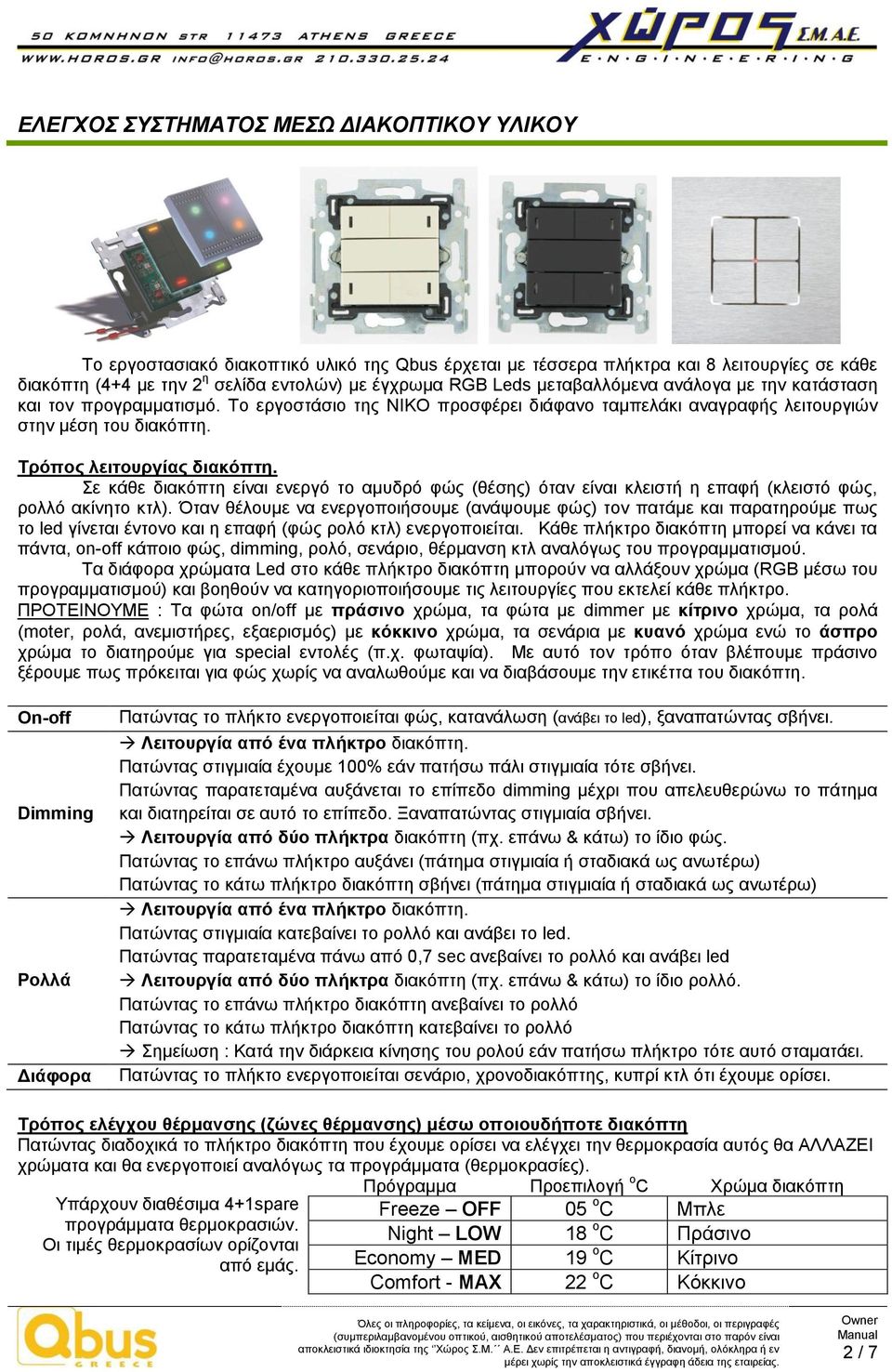

2 ΕΛΕΓΧΟΣ ΣΥΣΤΗΜΑΤΟΣ ΜΕΣΩ ΔΙΑΚΟΠΤΙΚΟΥ ΥΛΙΚΟΥ Το εργοστασιακό διακοπτικό υλικό της Qbus έρχεται με τέσσερα πλήκτρα και 8 λειτουργίες σε κάθε διακόπτη (4+4 με την 2 η σελίδα εντολών) με έγχρωμα RGB Leds μεταβαλλόμενα ανάλογα με την κατάσταση και τον προγραμματισμό. Το εργοστάσιο της ΝΙΚΟ προσφέρει διάφανο ταμπελάκι αναγραφής λειτουργιών στην μέση του διακόπτη. Τρόπος λειτουργίας διακόπτη. Σε κάθε διακόπτη είναι ενεργό το αμυδρό φώς (θέσης) όταν είναι κλειστή η επαφή (κλειστό φώς, ρολλό ακίνητο κτλ). Όταν θέλουμε να ενεργοποιήσουμε (ανάψουμε φώς) τον πατάμε και παρατηρούμε πως το led γίνεται έντονο και η επαφή (φώς ρολό κτλ) ενεργοποιείται. Κάθε πλήκτρο διακόπτη μπορεί να κάνει τα πάντα, on-off κάποιο φώς, dimming, ρολό, σενάριο, θέρμανση κτλ αναλόγως του προγραμματισμού. Τα διάφορα χρώματα Led στο κάθε πλήκτρο διακόπτη μπορούν να αλλάξουν χρώμα (RGB μέσω του προγραμματισμού) και βοηθούν να κατηγοριοποιήσουμε τις λειτουργίες που εκτελεί κάθε πλήκτρο. ΠΡΟΤΕΙΝΟΥΜΕ : Τα φώτα on/off με πράσινο χρώμα, τα φώτα με dimmer με κίτρινο χρώμα, τα ρολά (moter, ρολά, ανεμιστήρες, εξαερισμός) με κόκκινο χρώμα, τα σενάρια με κυανό χρώμα ενώ το άσπρο χρώμα το διατηρούμε για special εντολές (π.χ. φωταψία). Με αυτό τον τρόπο όταν βλέπουμε πράσινο ξέρουμε πως πρόκειται για φώς χωρίς να αναλωθούμε και να διαβάσουμε την ετικέττα του διακόπτη. On-off Dimming Ρολλά Διάφορα Πατώντας το πλήκτο ενεργοποιείται φώς, κατανάλωση (ανάβει το led), ξαναπατώντας σβήνει. Λειτουργία από ένα πλήκτρο διακόπτη. Πατώντας στιγμιαία έχουμε 100% εάν πατήσω πάλι στιγμιαία τότε σβήνει. Πατώντας παρατεταμένα αυξάνεται το επίπεδο dimming μέχρι που απελευθερώνω το πάτημα και διατηρείται σε αυτό το επίπεδο. Ξαναπατώντας στιγμιαία σβήνει. Λειτουργία από δύο πλήκτρα διακόπτη (πχ. επάνω & κάτω) το ίδιο φώς. Πατώντας το επάνω πλήκτρο αυξάνει (πάτημα στιγμιαία ή σταδιακά ως ανωτέρω) Πατώντας το κάτω πλήκτρο διακόπτη σβήνει (πάτημα στιγμιαία ή σταδιακά ως ανωτέρω) Λειτουργία από ένα πλήκτρο διακόπτη. Πατώντας στιγμιαία κατεβαίνει το ρολλό και ανάβει το led. Πατώντας παρατεταμένα πάνω από 0,7 sec ανεβαίνει το ρολλό και ανάβει led Λειτουργία από δύο πλήκτρα διακόπτη (πχ. επάνω & κάτω) το ίδιο ρολλό. Πατώντας το επάνω πλήκτρο διακόπτη ανεβαίνει το ρολλό Πατώντας το κάτω πλήκτρο διακόπτη κατεβαίνει το ρολλό Σημείωση : Κατά την διάρκεια κίνησης του ρολού εάν πατήσω πλήκτρο τότε αυτό σταματάει. Πατώντας το πλήκτο ενεργοποιείται σενάριο, χρονοδιακόπτης, κυπρί κτλ ότι έχουμε ορίσει. Τρόπος ελέγχου θέρμανσης (ζώνες θέρμανσης) μέσω οποιουδήποτε διακόπτη Πατώντας διαδοχικά το πλήκτρο διακόπτη που έχουμε ορίσει να ελέγχει την θερμοκρασία αυτός θα ΑΛΛΑΖΕΙ χρώματα και θα ενεργοποιεί αναλόγως τα προγράμματα (θερμοκρασίες). Υπάρχουν διαθέσιμα 4+1spare προγράμματα θερμοκρασιών. Οι τιμές θερμοκρασίων ορίζονται από εμάς. Πρόγραμμα Προεπιλογή o C Χρώμα διακόπτη Freeze OFF 05 o C Μπλε Night LOW 18 o C Πράσινο Economy MED 19 o C Κίτρινο Comfort - MAX 22 o C Κόκκινο 2 / 7

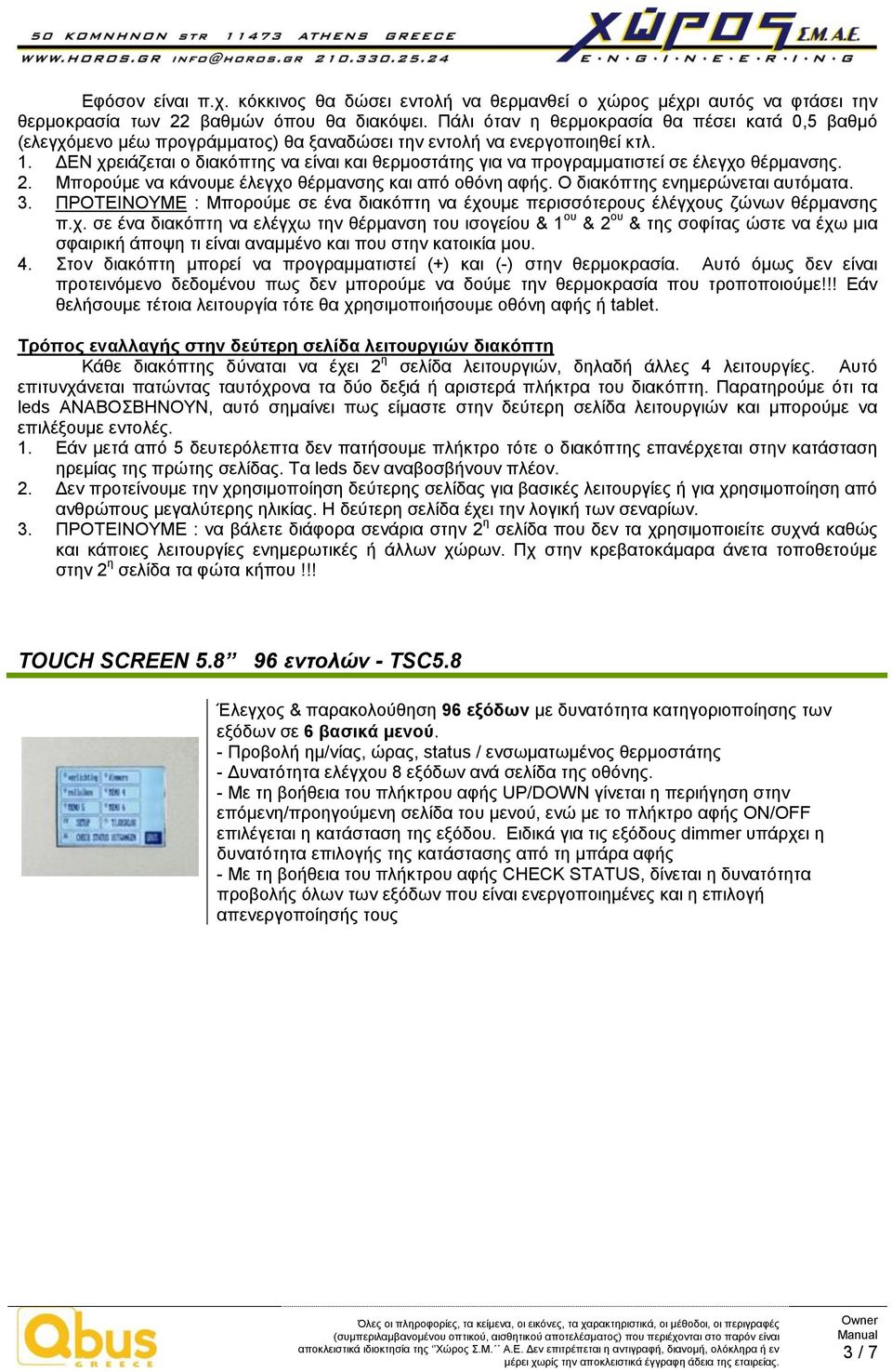

3 Εφόσον είναι π.χ. κόκκινος θα δώσει εντολή να θερμανθεί ο χώρος μέχρι αυτός να φτάσει την θερμοκρασία των 22 βαθμών όπου θα διακόψει. Πάλι όταν η θερμοκρασία θα πέσει κατά 0,5 βαθμό (ελεγχόμενο μέω προγράμματος) θα ξαναδώσει την εντολή να ενεργοποιηθεί κτλ. 1. ΔΕΝ χρειάζεται ο διακόπτης να είναι και θερμοστάτης για να προγραμματιστεί σε έλεγχο θέρμανσης. 2. Μπορούμε να κάνουμε έλεγχο θέρμανσης και από οθόνη αφής. Ο διακόπτης ενημερώνεται αυτόματα. 3. ΠΡΟΤΕΙΝΟΥΜΕ : Μπορούμε σε ένα διακόπτη να έχουμε περισσότερους έλέγχους ζώνων θέρμανσης π.χ. σε ένα διακόπτη να ελέγχω την θέρμανση του ισογείου & 1 ου & 2 ου & της σοφίτας ώστε να έχω μια σφαιρική άποψη τι είναι αναμμένο και που στην κατοικία μου. 4. Στον διακόπτη μπορεί να προγραμματιστεί (+) και (-) στην θερμοκρασία. Αυτό όμως δεν είναι προτεινόμενο δεδομένου πως δεν μπορούμε να δούμε την θερμοκρασία που τροποποιούμε!!! Εάν θελήσουμε τέτοια λειτουργία τότε θα χρησιμοποιήσουμε οθόνη αφής ή tablet. Τρόπος εναλλαγής στην δεύτερη σελίδα λειτουργιών διακόπτη Κάθε διακόπτης δύναται να έχει 2 η σελίδα λειτουργιών, δηλαδή άλλες 4 λειτουργίες. Αυτό επιτυνχάνεται πατώντας ταυτόχρονα τα δύο δεξιά ή αριστερά πλήκτρα του διακόπτη. Παρατηρούμε ότι τα leds ΑΝΑΒΟΣΒΗΝΟΥΝ, αυτό σημαίνει πως είμαστε στην δεύτερη σελίδα λειτουργιών και μπορούμε να επιλέξουμε εντολές. 1. Εάν μετά από 5 δευτερόλεπτα δεν πατήσουμε πλήκτρο τότε ο διακόπτης επανέρχεται στην κατάσταση ηρεμίας της πρώτης σελίδας. Τα leds δεν αναβοσβήνουν πλέον. 2. Δεν προτείνουμε την χρησιμοποίηση δεύτερης σελίδας για βασικές λειτουργίες ή για χρησιμοποίηση από ανθρώπους μεγαλύτερης ηλικίας. Η δεύτερη σελίδα έχει την λογική των σεναρίων. 3. ΠΡΟΤΕΙΝΟΥΜΕ : να βάλετε διάφορα σενάρια στην 2 η σελίδα που δεν τα χρησιμοποιείτε συχνά καθώς και κάποιες λειτουργίες ενημερωτικές ή άλλων χώρων. Πχ στην κρεβατοκάμαρα άνετα τοποθετούμε στην 2 η σελίδα τα φώτα κήπου!!! TOUCH SCREEN εντολών - TSC5.8 Έλεγχος & παρακολούθηση 96 εξόδων με δυνατότητα κατηγοριοποίησης των εξόδων σε 6 βασικά μενού. - Προβολή ημ/νίας, ώρας, status / ενσωματωμένος θερμοστάτης - Δυνατότητα ελέγχου 8 εξόδων ανά σελίδα της οθόνης. - Με τη βοήθεια του πλήκτρου αφής UP/DOWN γίνεται η περιήγηση στην επόμενη/προηγούμενη σελίδα του μενού, ενώ με το πλήκτρο αφής ON/OFF επιλέγεται η κατάσταση της εξόδου. Ειδικά για τις εξόδους dimmer υπάρχει η δυνατότητα επιλογής της κατάστασης από τη μπάρα αφής - Με τη βοήθεια του πλήκτρου αφής CHECK STATUS, δίνεται η δυνατότητα προβολής όλων των εξόδων που είναι ενεργοποιημένες και η επιλογή απενεργοποίησής τους 3 / 7

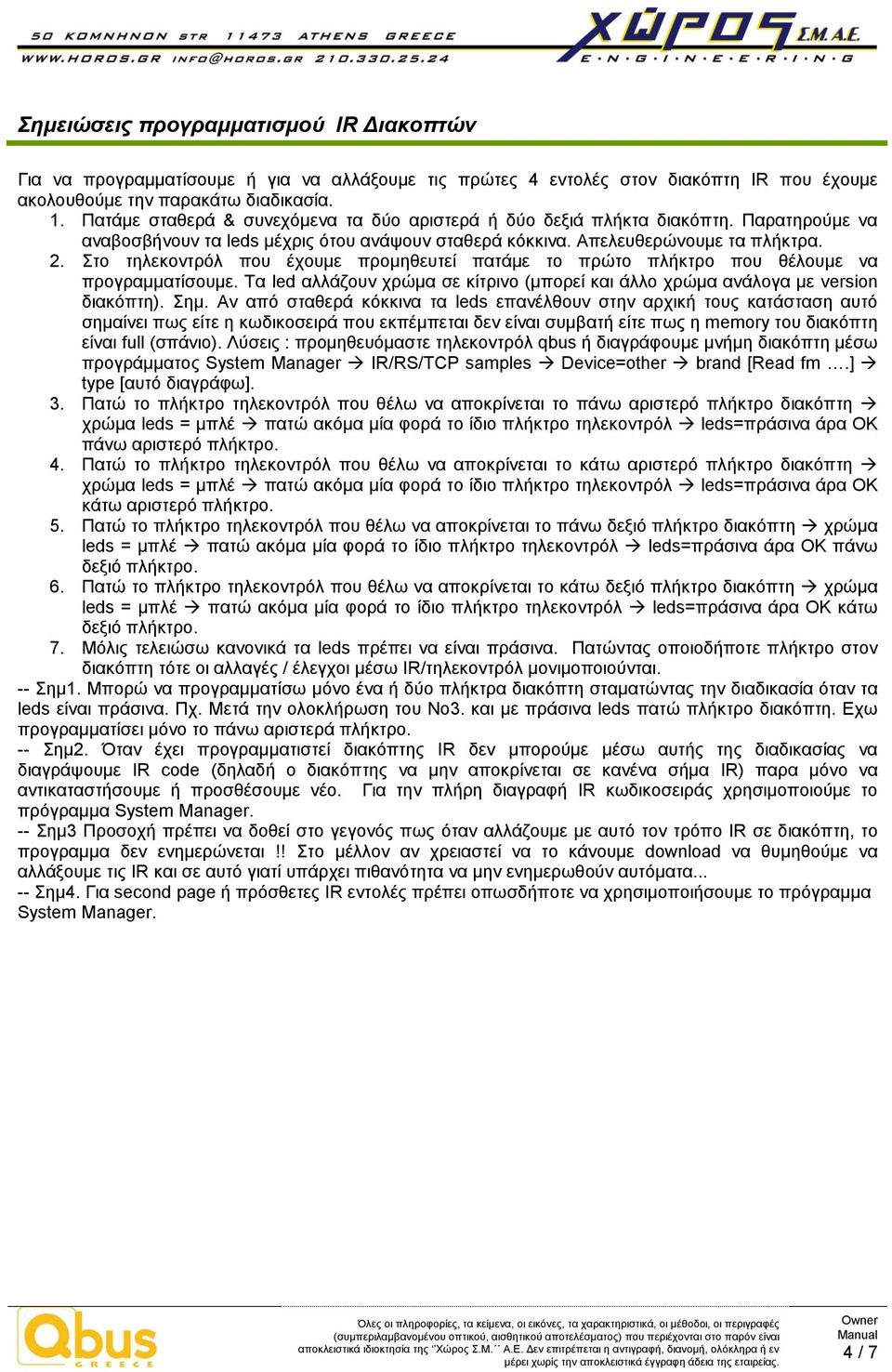

4 Σημειώσεις προγραμματισμού IR Διακοπτών Για να προγραμματίσουμε ή για να αλλάξουμε τις πρώτες 4 εντολές στον διακόπτη IR που έχουμε ακολουθούμε την παρακάτω διαδικασία. 1. Πατάμε σταθερά & συνεχόμενα τα δύο αριστερά ή δύο δεξιά πλήκτα διακόπτη. Παρατηρούμε να αναβοσβήνουν τα leds μέχρις ότου ανάψουν σταθερά κόκκινα. Απελευθερώνουμε τα πλήκτρα. 2. Στο τηλεκοντρόλ που έχουμε προμηθευτεί πατάμε το πρώτο πλήκτρο που θέλουμε να προγραμματίσουμε. Τα led αλλάζουν χρώμα σε κίτρινο (μπορεί και άλλο χρώμα ανάλογα με version διακόπτη). Σημ. Αν από σταθερά κόκκινα τα leds επανέλθουν στην αρχική τους κατάσταση αυτό σημαίνει πως είτε η κωδικοσειρά που εκπέμπεται δεν είναι συμβατή είτε πως η memory του διακόπτη είναι full (σπάνιο). Λύσεις : προμηθευόμαστε τηλεκοντρόλ qbus ή διαγράφουμε μνήμη διακόπτη μέσω προγράμματος System Manager IR/RS/TCP samples Device=other brand [Read fm.] type [αυτό διαγράφω]. 3. Πατώ το πλήκτρο τηλεκοντρόλ που θέλω να αποκρίνεται το πάνω αριστερό πλήκτρο διακόπτη χρώμα leds = μπλέ πατώ ακόμα μία φορά το ίδιο πλήκτρο τηλεκοντρόλ leds=πράσινα άρα ΟΚ πάνω αριστερό πλήκτρο. 4. Πατώ το πλήκτρο τηλεκοντρόλ που θέλω να αποκρίνεται το κάτω αριστερό πλήκτρο διακόπτη χρώμα leds = μπλέ πατώ ακόμα μία φορά το ίδιο πλήκτρο τηλεκοντρόλ leds=πράσινα άρα ΟΚ κάτω αριστερό πλήκτρο. 5. Πατώ το πλήκτρο τηλεκοντρόλ που θέλω να αποκρίνεται το πάνω δεξιό πλήκτρο διακόπτη χρώμα leds = μπλέ πατώ ακόμα μία φορά το ίδιο πλήκτρο τηλεκοντρόλ leds=πράσινα άρα ΟΚ πάνω δεξιό πλήκτρο. 6. Πατώ το πλήκτρο τηλεκοντρόλ που θέλω να αποκρίνεται το κάτω δεξιό πλήκτρο διακόπτη χρώμα leds = μπλέ πατώ ακόμα μία φορά το ίδιο πλήκτρο τηλεκοντρόλ leds=πράσινα άρα ΟΚ κάτω δεξιό πλήκτρο. 7. Μόλις τελειώσω κανονικά τα leds πρέπει να είναι πράσινα. Πατώντας οποιοδήποτε πλήκτρο στον διακόπτη τότε οι αλλαγές / έλεγχοι μέσω IR/τηλεκοντρόλ μονιμοποιούνται. -- Σημ1. Μπορώ να προγραμματίσω μόνο ένα ή δύο πλήκτρα διακόπτη σταματώντας την διαδικασία όταν τα leds είναι πράσινα. Πχ. Μετά την ολοκλήρωση του Νο3. και με πράσινα leds πατώ πλήκτρο διακόπτη. Εχω προγραμματίσει μόνο το πάνω αριστερά πλήκτρο. -- Σημ2. Όταν έχει προγραμματιστεί διακόπτης IR δεν μπορούμε μέσω αυτής της διαδικασίας να διαγράψουμε IR code (δηλαδή ο διακόπτης να μην αποκρίνεται σε κανένα σήμα IR) παρα μόνο να αντικαταστήσουμε ή προσθέσουμε νέο. Για την πλήρη διαγραφή IR κωδικοσειράς χρησιμοποιούμε το πρόγραμμα System Manager. -- Σημ3 Προσοχή πρέπει να δοθεί στο γεγονός πως όταν αλλάζουμε με αυτό τον τρόπο IR σε διακόπτη, το προγραμμα δεν ενημερώνεται!! Στο μέλλον αν χρειαστεί να το κάνουμε download να θυμηθούμε να αλλάξουμε τις IR και σε αυτό γιατί υπάρχει πιθανότητα να μην ενημερωθούν αυτόματα Σημ4. Για second page ή πρόσθετες IR εντολές πρέπει οπωσδήποτε να χρησιμοποιήσουμε το πρόγραμμα System Manager. 4 / 7

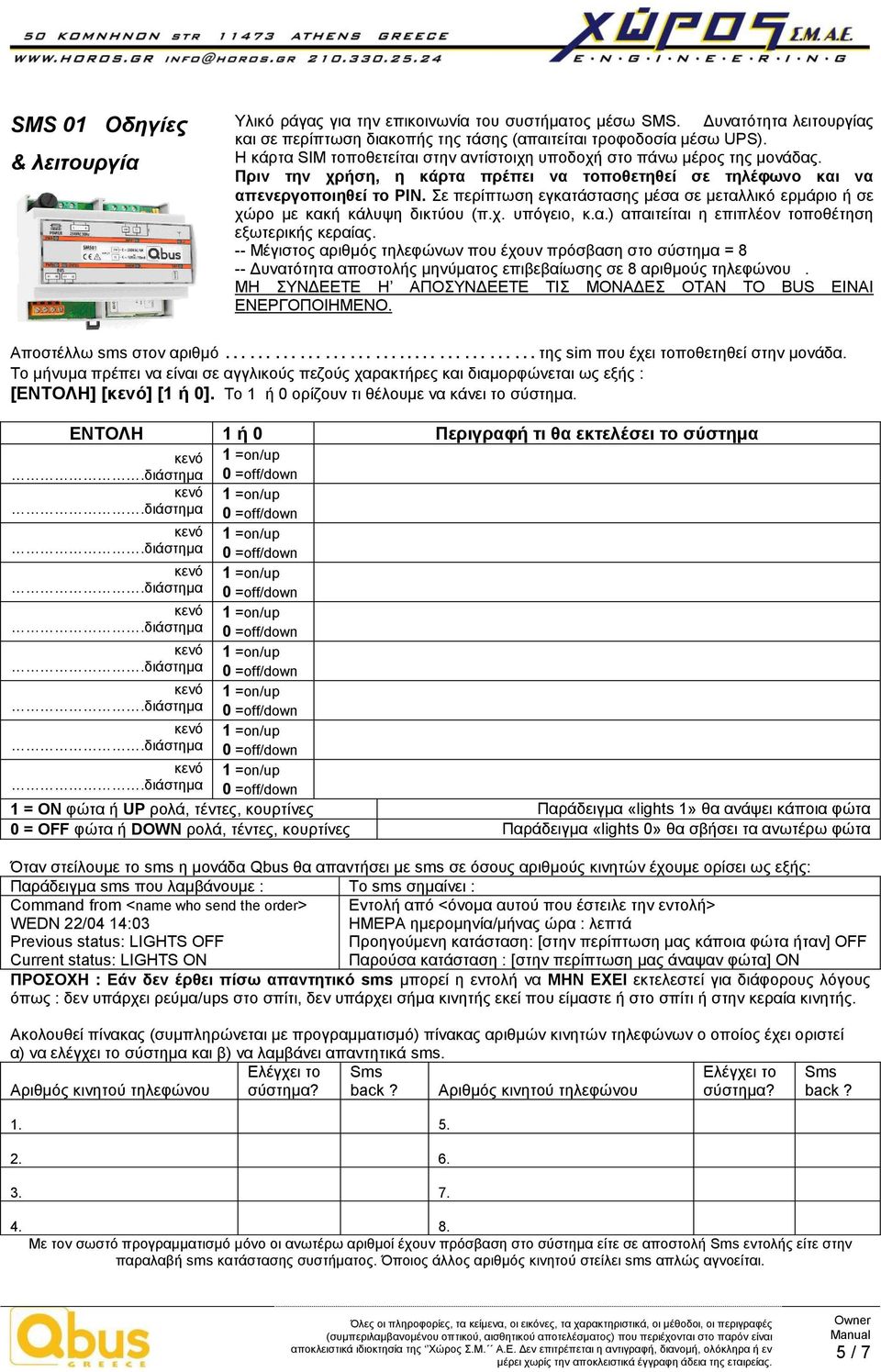

5 SMS 01 Οδηγίες & λειτουργία Υλικό ράγας για την επικοινωνία του συστήματος μέσω SMS. Δυνατότητα λειτουργίας και σε περίπτωση διακοπής της τάσης (απαιτείται τροφοδοσία μέσω UPS). Η κάρτα SIM τοποθετείται στην αντίστοιχη υποδοχή στο πάνω μέρος της μονάδας. Πριν την χρήση, η κάρτα πρέπει να τοποθετηθεί σε τηλέφωνο και να απενεργοποιηθεί το PIN. Σε περίπτωση εγκατάστασης μέσα σε μεταλλικό ερμάριο ή σε χώρο με κακή κάλυψη δικτύου (π.χ. υπόγειο, κ.α.) απαιτείται η επιπλέον τοποθέτηση εξωτερικής κεραίας. -- Μέγιστος αριθμός τηλεφώνων που έχουν πρόσβαση στο σύστημα = 8 -- Δυνατότητα αποστολής μηνύματος επιβεβαίωσης σε 8 αριθμούς τηλεφώνου. ΜΗ ΣΥΝΔΕΕΤΕ Η ΑΠΟΣΥΝΔΕΕΤΕ ΤΙΣ ΜΟΝΑΔΕΣ ΟΤΑΝ ΤΟ BUS ΕΙΝΑΙ ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ. Αποστέλλω sms στον αριθμό.. της sim που έχει τοποθετηθεί στην μονάδα. Το μήνυμα πρέπει να είναι σε αγγλικούς πεζούς χαρακτήρες και διαμορφώνεται ως εξής : [ΕΝΤΟΛΗ] [] [1 ή 0]. Το 1 ή 0 ορίζουν τι θέλουμε να κάνει το σύστημα. ΕΝΤΟΛΗ 1 ή 0 Περιγραφή τι θα εκτελέσει το σύστημα 1 = ON φώτα ή UP ρολά, τέντες, κουρτίνες Παράδειγμα «lights 1» θα ανάψει κάποια φώτα 0 = OFF φώτα ή DOWN ρολά, τέντες, κουρτίνες Παράδειγμα «lights 0» θα σβήσει τα ανωτέρω φώτα Όταν στείλουμε το sms η μονάδα Qbus θα απαντήσει με sms σε όσους αριθμούς κινητών έχουμε ορίσει ως εξής: Παράδειγμα sms που λαμβάνουμε : Το sms σημαίνει : Command from <name who send the order> Εντολή από <όνομα αυτού που έστειλε την εντολή> WEDN 22/04 14:03 ΗΜΕΡΑ ημερομηνία/μήνας ώρα : λεπτά Previous status: LIGHTS OFF Προηγούμενη κατάσταση: [στην περίπτωση μας κάποια φώτα ήταν] OFF Current status: LIGHTS ON Παρούσα κατάσταση : [στην περίπτωση μας άναψαν φώτα] ON ΠΡΟΣΟΧΗ : Εάν δεν έρθει πίσω απαντητικό sms μπορεί η εντολή να ΜΗΝ ΕΧΕΙ εκτελεστεί για διάφορους λόγους όπως : δεν υπάρχει ρεύμα/ups στο σπίτι, δεν υπάρχει σήμα κινητής εκεί που είμαστε ή στο σπίτι ή στην κεραία κινητής. Ακολουθεί πίνακας (συμπληρώνεται με προγραμματισμό) πίνακας αριθμών κινητών τηλεφώνων ο οποίος έχει οριστεί α) να ελέγχει το σύστημα και β) να λαμβάνει απαντητικά sms. Αριθμός κινητού τηλεφώνου Ελέγχει το σύστημα? Sms back? Αριθμός κινητού τηλεφώνου Ελέγχει το σύστημα? Sms back? Με τον σωστό προγραμματισμό μόνο οι ανωτέρω αριθμοί έχουν πρόσβαση στο σύστημα είτε σε αποστολή Sms εντολής είτε στην παραλαβή sms κατάστασης συστήματος. Όποιος άλλος αριθμός κινητού στείλει sms απλώς αγνοείται. 5 / 7

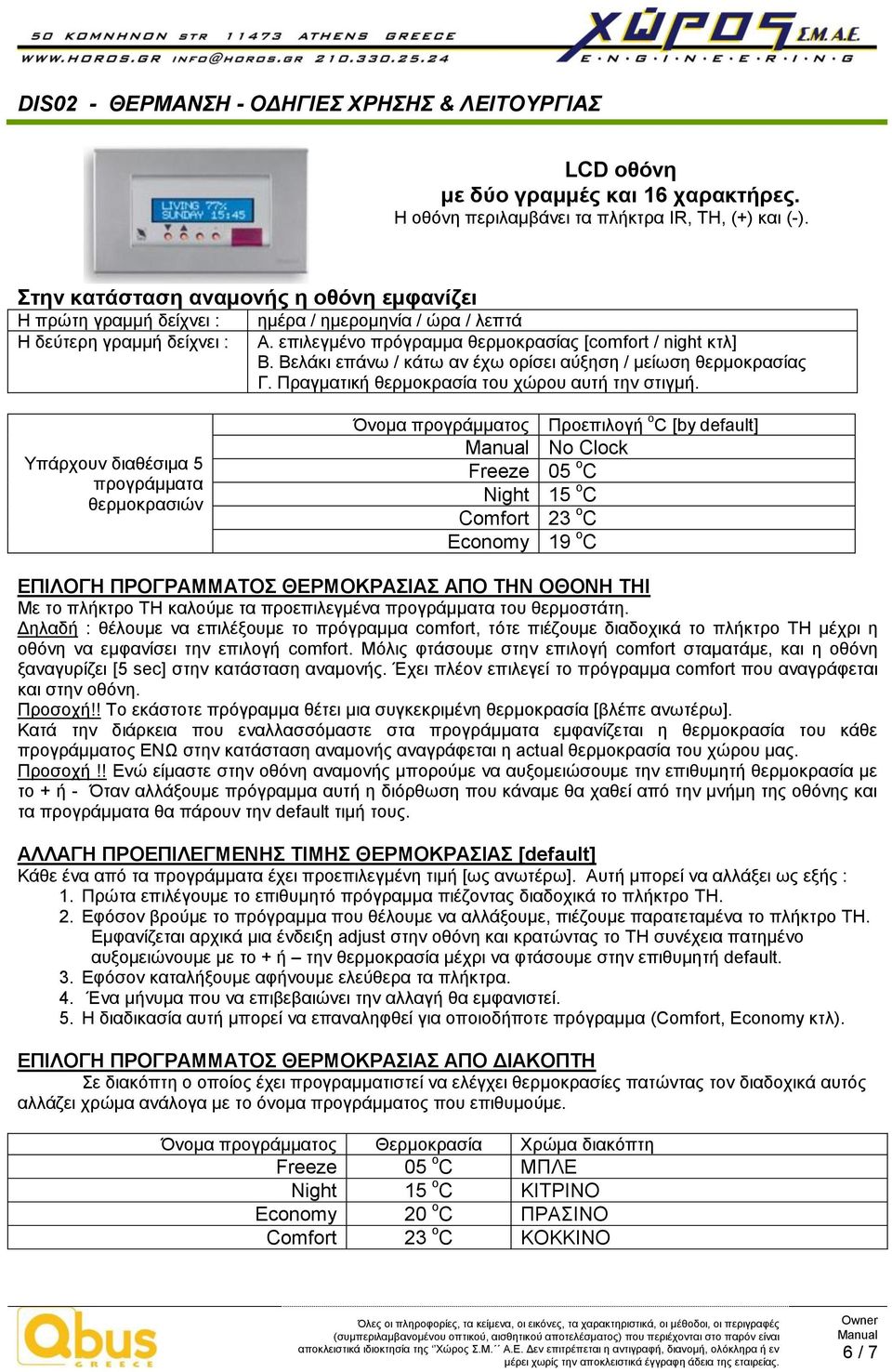

6 DIS02 - ΘΕΡΜΑΝΣΗ - ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ & ΛΕΙΤΟΥΡΓΙΑΣ LCD οθόνη με δύο γραμμές και 16 χαρακτήρες. Η οθόνη περιλαμβάνει τα πλήκτρα IR, TH, (+) και (-). Στην κατάσταση αναμονής η οθόνη εμφανίζει Η πρώτη γραμμή δείχνει : Η δεύτερη γραμμή δείχνει : ημέρα / ημερομηνία / ώρα / λεπτά Α. επιλεγμένο πρόγραμμα θερμοκρασίας [comfort / night κτλ] Β. Βελάκι επάνω / κάτω αν έχω ορίσει αύξηση / μείωση θερμοκρασίας Γ. Πραγματική θερμοκρασία του χώρου αυτή την στιγμή. Υπάρχουν διαθέσιμα 5 προγράμματα θερμοκρασιών Όνομα προγράμματος Προεπιλογή o C [by default] No Clock Freeze 05 o C Night 15 o C Comfort 23 o C Economy 19 o C ΕΠΙΛΟΓΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΠΟ ΤΗΝ ΟΘΟΝΗ ΤΗΙ Με το πλήκτρο TH καλούμε τα προεπιλεγμένα προγράμματα του θερμοστάτη. Δηλαδή : θέλουμε να επιλέξουμε το πρόγραμμα comfort, τότε πιέζουμε διαδοχικά το πλήκτρο TH μέχρι η οθόνη να εμφανίσει την επιλογή comfort. Μόλις φτάσουμε στην επιλογή comfort σταματάμε, και η οθόνη ξαναγυρίζει [5 sec] στην κατάσταση αναμονής. Έχει πλέον επιλεγεί το πρόγραμμα comfort που αναγράφεται και στην οθόνη. Προσοχή!! Το εκάστοτε πρόγραμμα θέτει μια συγκεκριμένη θερμοκρασία [βλέπε ανωτέρω]. Κατά την διάρκεια που εναλλασσόμαστε στα προγράμματα εμφανίζεται η θερμοκρασία του κάθε προγράμματος ΕΝΩ στην κατάσταση αναμονής αναγράφεται η actual θερμοκρασία του χώρου μας. Προσοχή!! Ενώ είμαστε στην οθόνη αναμονής μπορούμε να αυξομειώσουμε την επιθυμητή θερμοκρασία με το + ή - Όταν αλλάξουμε πρόγραμμα αυτή η διόρθωση που κάναμε θα χαθεί από την μνήμη της οθόνης και τα προγράμματα θα πάρουν την default τιμή τους. ΑΛΛΑΓΗ ΠΡΟΕΠΙΛΕΓΜΕΝΗΣ ΤΙΜΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ [default] Κάθε ένα από τα προγράμματα έχει προεπιλεγμένη τιμή [ως ανωτέρω]. Αυτή μπορεί να αλλάξει ως εξής : 1. Πρώτα επιλέγουμε το επιθυμητό πρόγραμμα πιέζοντας διαδοχικά το πλήκτρο TH. 2. Εφόσον βρούμε το πρόγραμμα που θέλουμε να αλλάξουμε, πιέζουμε παρατεταμένα το πλήκτρο ΤΗ. Εμφανίζεται αρχικά μια ένδειξη adjust στην οθόνη και κρατώντας το ΤΗ συνέχεια πατημένο αυξομειώνουμε με το + ή την θερμοκρασία μέχρι να φτάσουμε στην επιθυμητή default. 3. Εφόσον καταλήξουμε αφήνουμε ελεύθερα τα πλήκτρα. 4. Ένα μήνυμα που να επιβεβαιώνει την αλλαγή θα εμφανιστεί. 5. Η διαδικασία αυτή μπορεί να επαναληφθεί για οποιοδήποτε πρόγραμμα (Comfort, Economy κτλ). ΕΠΙΛΟΓΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΠΟ ΔΙΑΚΟΠΤΗ Σε διακόπτη ο οποίος έχει προγραμματιστεί να ελέγχει θερμοκρασίες πατώντας τον διαδοχικά αυτός αλλάζει χρώμα ανάλογα με το όνομα προγράμματος που επιθυμούμε. Όνομα προγράμματος Θερμοκρασία Χρώμα διακόπτη Freeze 05 o C ΜΠΛΕ Night 15 o C ΚΙΤΡΙΝΟ Economy 20 o C ΠΡΑΣΙΝΟ Comfort 23 o C ΚΟΚΚΙΝΟ 6 / 7

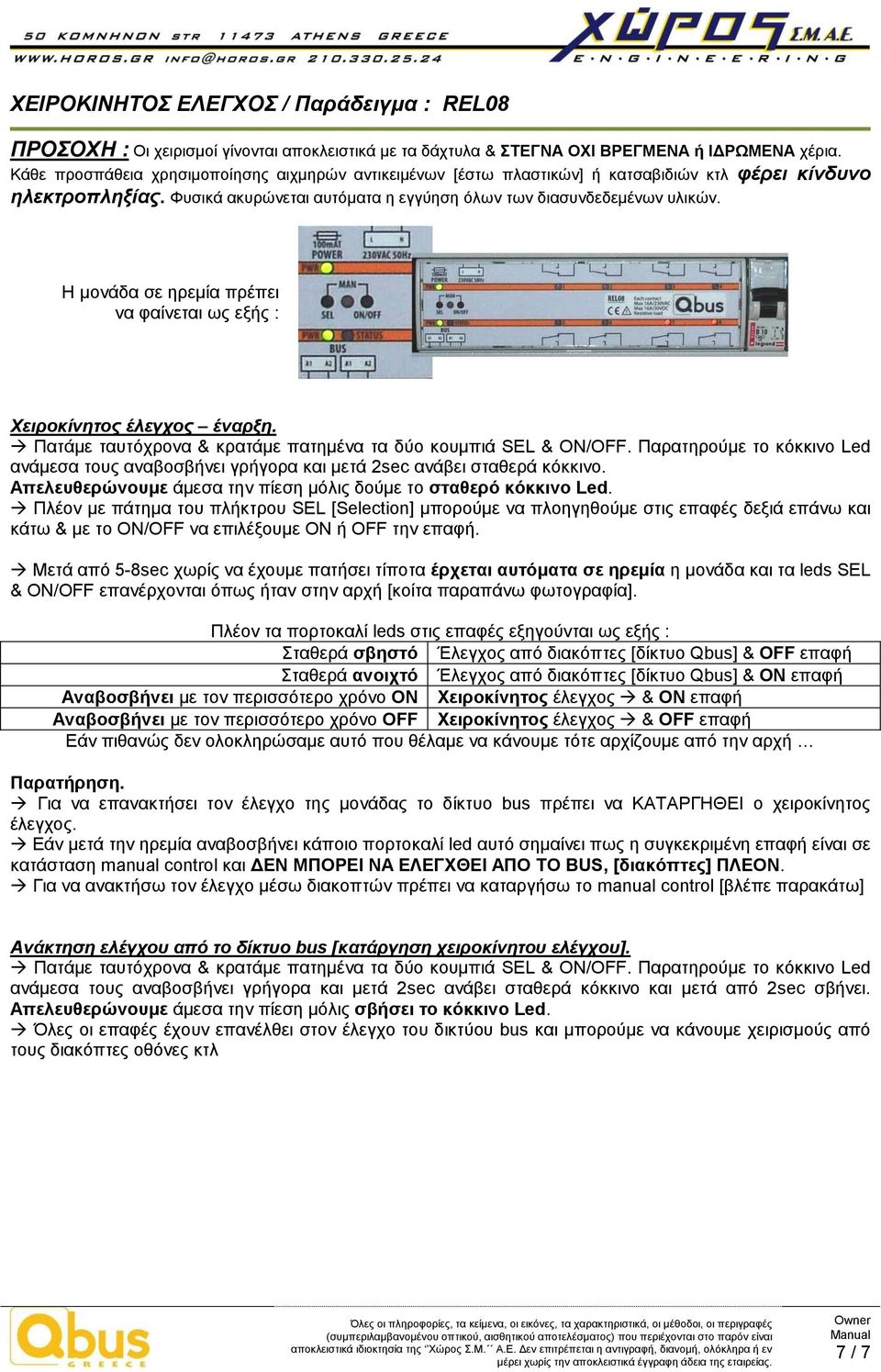

7 ΧΕΙΡΟΚΙΝΗΤΟΣ ΕΛΕΓΧΟΣ / Παράδειγμα : REL08 ΠΡΟΣΟΧΗ : Οι χειρισμοί γίνονται αποκλειστικά με τα δάχτυλα & ΣΤΕΓΝΑ ΟΧΙ ΒΡΕΓΜΕΝΑ ή ΙΔΡΩΜΕΝΑ χέρια. Κάθε προσπάθεια χρησιμοποίησης αιχμηρών αντικειμένων [έστω πλαστικών] ή κατσαβιδιών κτλ φέρει κίνδυνο ηλεκτροπληξίας. Φυσικά ακυρώνεται αυτόματα η εγγύηση όλων των διασυνδεδεμένων υλικών. Η μονάδα σε ηρεμία πρέπει να φαίνεται ως εξής : Χειροκίνητος έλεγχος έναρξη. Πατάμε ταυτόχρονα & κρατάμε πατημένα τα δύο κουμπιά SEL & ΟΝ/OFF. Παρατηρούμε το κόκκινο Led ανάμεσα τους αναβοσβήνει γρήγορα και μετά 2sec ανάβει σταθερά κόκκινο. Απελευθερώνουμε άμεσα την πίεση μόλις δούμε το σταθερό κόκκινο Led. Πλέον με πάτημα του πλήκτρου SEL [Selection] μπορούμε να πλοηγηθούμε στις επαφές δεξιά επάνω και κάτω & με το ON/OFF να επιλέξουμε ON ή OFF την επαφή. Μετά από 5-8sec χωρίς να έχουμε πατήσει τίποτα έρχεται αυτόματα σε ηρεμία η μονάδα και τα leds SEL & ON/OFF επανέρχονται όπως ήταν στην αρχή [κοίτα παραπάνω φωτογραφία]. Πλέον τα πορτοκαλί leds στις επαφές εξηγούνται ως εξής : Σταθερά σβηστό Έλεγχος από διακόπτες [δίκτυο Qbus] & OFF επαφή Σταθερά ανοιχτό Έλεγχος από διακόπτες [δίκτυο Qbus] & ΟΝ επαφή Αναβοσβήνει με τον περισσότερο χρόνο ON Χειροκίνητος έλεγχος & ΟΝ επαφή Αναβοσβήνει με τον περισσότερο χρόνο OFF Χειροκίνητος έλεγχος & OFF επαφή Εάν πιθανώς δεν ολοκληρώσαμε αυτό που θέλαμε να κάνουμε τότε αρχίζουμε από την αρχή Παρατήρηση. Για να επανακτήσει τον έλεγχο της μονάδας το δίκτυο bus πρέπει να ΚΑΤΑΡΓΗΘΕΙ ο χειροκίνητος έλεγχος. Εάν μετά την ηρεμία αναβοσβήνει κάποιο πορτοκαλί led αυτό σημαίνει πως η συγκεκριμένη επαφή είναι σε κατάσταση manual control και ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΕΛΕΓΧΘΕΙ ΑΠΟ ΤΟ BUS, [διακόπτες] ΠΛΕΟΝ. Για να ανακτήσω τον έλεγχο μέσω διακοπτών πρέπει να καταργήσω το manual control [βλέπε παρακάτω] Ανάκτηση ελέγχου από το δίκτυο bus [κατάργηση χειροκίνητου ελέγχου]. Πατάμε ταυτόχρονα & κρατάμε πατημένα τα δύο κουμπιά SEL & ΟΝ/OFF. Παρατηρούμε το κόκκινο Led ανάμεσα τους αναβοσβήνει γρήγορα και μετά 2sec ανάβει σταθερά κόκκινο και μετά από 2sec σβήνει. Απελευθερώνουμε άμεσα την πίεση μόλις σβήσει το κόκκινο Led. Όλες οι επαφές έχουν επανέλθει στον έλεγχο του δικτύου bus και μπορούμε να κάνουμε χειρισμούς από τους διακόπτες οθόνες κτλ 7 / 7
