1 Street Lighting Control Systems Projects & Solutions OSRAM GR Ηρώ Παπαχρήστου Light is OSRAM

2 Ενότητες 1. Υφιστάµενη κατάσταση οδοφωτισµού 2. Εκσυγχρονισµός οδοφωτισµού 3. ιαχείριση οδοφωτισµού 4. Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM 5. Έξυπνες πόλεις 2

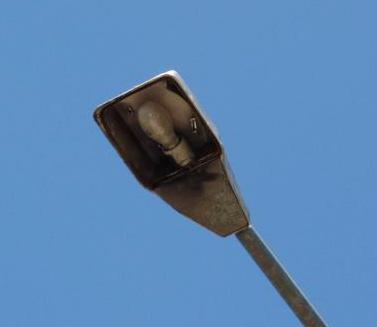

3 Υφιστάµενη κατάσταση οδοφωτισµού Πολύ φως, αλλά ελάχιστο στο δρόµο Πολύ φως, αλλά ελάχιστο στο δρόµο 40% της κατανάλωσης ενέργειας στους δήµους για οδοφωτισµό ιεθνής Οργανισµός Ενέργειας (International Energy Agency): 19% της παγκόσµιας κατανάλωσης ενέργειας για φωτισµό Φωτιστικά Πολύ παλιά (20ετίας) Απαρχαιωµένη τεχνολογία λαµπτήρων/ ballast Κακής ποιότητας Χωρίς ανακλαστήρα πολλές φορές Χωρίς συντήρηση 3

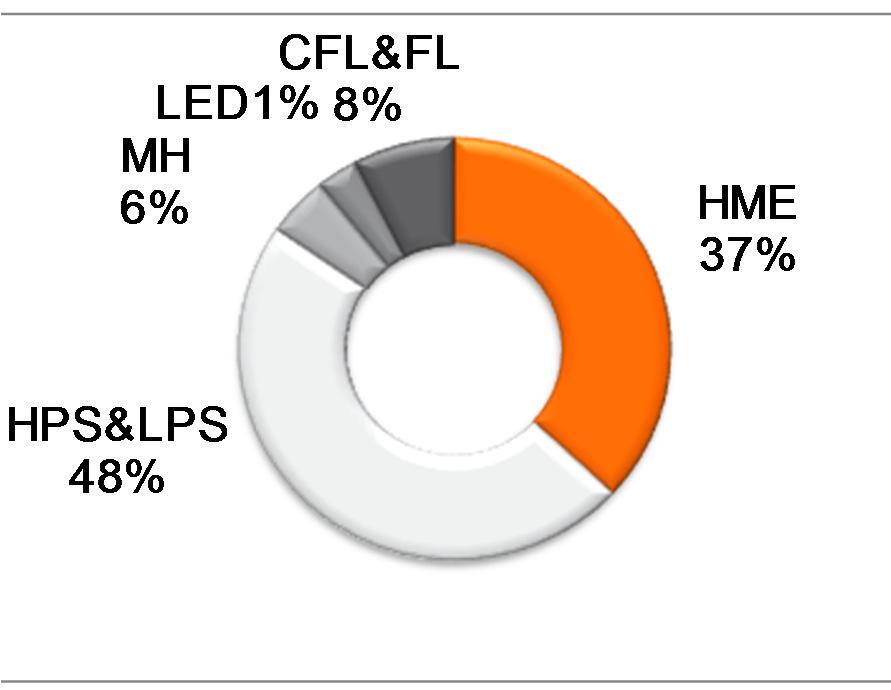

4 Υφιστάµενη κατάσταση οδοφωτισµού Φωτισµός ανά λαµπτήρα εντός ΕΕ Τύπος λαµπτήρα Ποσοστό LED 1 % Μεταλλικών Αλογονιδίων (MH) 6 % Φθορισµού (CFL& FL) 8 % Ατµών Υδραργύρου (HME) 37 % Ατµών Νατρίου (LPS&HPS) 48 % 4

5 Υφιστάµενη κατάσταση οδοφωτισµού Mercury Metal halide High pressure sodium 5

6 Υφιστάµενη κατάσταση οδοφωτισµού Στόχος 20/20/20 µέχρι το 2020: - 20% µείωση στις εκποµπές CO2 σε σχέση µε τα επίπεδα του % της παραγωγής ηλεκτρικής ενέργειας από ανανεώσιµες πηγές ενέργειας - 20% αύξηση ενεργειακής απόδοσης 6

8 Εκσυγχρονισµός οδοφωτισµού Παλιό σύστηµα (φωτιστικό) Νέο σύστηµα (φωτιστικό) π.χ.: HQL Φωτιστικό KVG KVG Αντικατάσταση φωτιστικού µε TLS συµπεριλαµβανοµένου ρυθµιζόµενου ballast e.g.: PTo 3DIM Αντικατάσταση φωτιστικού µε LED& LMS Εξοικονόµηση 85% Παλιό σύστηµα Αντικατάσταση HQL µε λαµπτήρα Plug-In Παλιό σύστηµα Αντικατάσταση ballast & λαµπτήρα Εξοικονόµηση 45% Εξοικονόµηση 65% Εξοικονόµηση 11% Πλεονεκτήµατα: Μικρά Επένδυση: Μικρή Πλεονεκτήµατα: Μέτρια Επένδυση: Μέτρια Πλεονεκτήµατα: Μεγάλα Επένδυση: Μεγάλη Πλεονεκτήµατα: Μεγάλα Επένδυση: Μεγάλη 8

9 Εκσυγχρονισµός οδοφωτισµού 100% Υπάρχον φωτιστικό Λαµπτήρας αντικατάστασης Ισχύς HQL 125W Αλλαγή gear tray Νέο φωτιστικό µε CCG & αποδοτικό λαµπτήρα Νέο φωτιστικό µε ΕCG & αποδοτικό λαµπτήρα LEDφωτιστικό µε ΕCG Basic & 100% λειτουργία LEDφωτιστικό µε ΕCG Plus & 100/50% λειτουργία LEDφωτιστικό µε ΕCG Premium& 100/50/25% λειτουργία

10 Εκσυγχρονισµός οδοφωτισµού 100% 11% 39% 45% 57% 63% 79% 85% HQL 125W Ισχύς

11 Εκσυγχρονισµός οδοφωτισµού Κόστος κύκλου ζωής εξωτερικού φωτισµού Οι δαπάνες που προκύπτουν εξαρτώνται από το σύστηµα.βασικά, µπορούµε να ορίσουµε τους ακόλουθους "οδηγούς κόστους". Λύση εξωτερικού φωτισµού: ιάρκεια ζωής 25 έτη Αγορά Συντήρηση & Επισκευή Κατανάλωση Ενέργειας Εγκατάσταση Απόρριψη 11

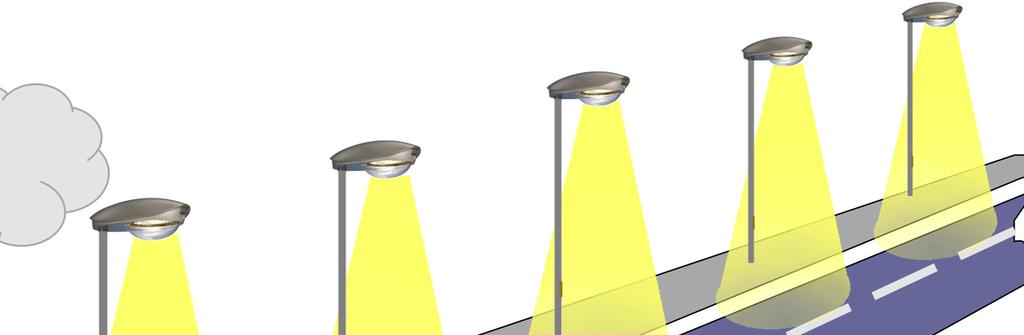

13 ιαχείριση οδοφωτισµού Κέντρο ελέγχου IP-Protocoll: XML/SOAP, Ethernet, Οπτική ίνα, GSM/ GPRS Pillar Ελεγκτής φωτιστικού στον ιστό ή µέσα στο φωτιστικό 13

14 ιαχείριση οδοφωτισµού Κέντρο ελέγχου: Λογισµικό διαχείρισης οδοφωτισµού, επικοινωνία µε το pillar (ασύρµατα ή ενσύρµατα) Segment controller (Pillar): Συλλογή δεδοµένων και προώθηση δεδοµένων από και προς τους ελεγκτές των φωτιστικών Ελεγκτής φωτιστικού: Έλεγχος του φωτιστικού βάσει των δεδοµένων από το pillar, προώθηση προς το Pillar πληροφοριών για το φωτιστικό (επίπεδο λειτουργίας, αναφορά σφάλµατος κλπ) Φωτιστικό: ΟΝ - OFF Dim Up/Down 14

15 ιαχείριση οδοφωτισµού Βελτιστοποιηµένη συντήρηση Χωρίς SLC SLC Βλάβη Βλάβη Παράπονα κατοίκων Έλεγχος µε αναµµένα φώτα Συντήρηση Φως Κρίσιµη Άµεση συντήρηση Αυτόµατη κατηγοριοποίηση Οµαδοποίηση µε άλλους ελαττωµατικούς/ παλιούς λαµπτήρες Συντονισµένη συντήρηση Φως Μη κρίσιµη 15

16 ιαχείριση οδοφωτισµού Τα συστήµατα διαχείρισης θα πρέπει να έχουν ευρεία εφαρµογή Βιοµηχανία Αυτοκινητόδροµος Κέντρο πόλης Τούνελ Parking Κεντρικές οδοί Οικιστικές περιοχές 16

17 ιαχείριση οδοφωτισµού Τα συστήµατα διαχείρισης εξωτερικού φωτισµού (LMS)επιτρέπουν την επίτευξη διαφορετικών στόχων Εξοικονόµηση ενέργειας Βελτιστοποιηµένη συντήρηση &! Μεγαλύτερη ασφάλεια Μείωση CO 2 Μέγιστη Ευελιξία Φωτισµός σύµφωνα µε τις ανάγκες Καλύτερη εικόνα πόλης 17

18 Ενότητες 1. Υφιστάµενη κατάσταση οδοφωτισµού 2. Εκσυγχρονισµός εξωτερικού φωτισµού 3. ιαχείριση οδοφωτισµού 4. Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM 5. Έξυπνες πόλεις 18

19 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Κατάτµηση λύσεων ελέγχου εξωτερικού φωτισµού της OSRAM Τοπικός ιασυνδεδεµένος Έλεγχος Παρακολούθηση/ Μέτρηση Street Light Control (SLC) 19

20 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Εφαρµογές ελέγχου στη διαχείριση εξωτερικού φωτισµού Street Light Control System AstroDIM Έλεγχος οµάδας Τηλεδιαχείριση Έξυπνα & Ντιµαριζόµενα ECG: 2DIM, 3DIM, 4DIM 20

21 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Απλή υποδοµή συστήµατος 1. SLC Software 2. Internet protocol (IP): µέσω GPRS, Ethernet ή fiber optics 3. SLC Gateway: έλεγχος και παρακολούθηση µέχρι 200 φωτιστικά/µονάδα 4. Powerline: επικοινωνία µέσω του υπάρχοντος δικτύου τροφοδοσίας (ISO/IEC 14908) 5. SLC LuminaireήPole Controller συνδέεται στο ECG µέσω DALI ή 0-10V 21

22 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Λογισµικό SLC Ενιαία και κεντρική διαχείριση ηµιουργία αναφορών και αποστολή τους σε προκαθορισµένα Σε περίπτωση συναγερµού, αποστολή SMS και σε προκαθορισµένους χρήστες υνατότητα γραφικής αντιστοίχησης µε χαρτογραφικά συστήµατα πληροφοριών για απεικόνιση των βλαβών και των ληφθέντων δεδοµένων ηµιουργία γραφηµάτων µε την εξοικονόµηση ενέργειας που επιτυγχάνεται ηµιουργία χρηστών µε διαβαθµισµένη πρόσβαση στα δεδοµένα υνατότητα αποµακρυσµένης πρόσβαση στο Server 22

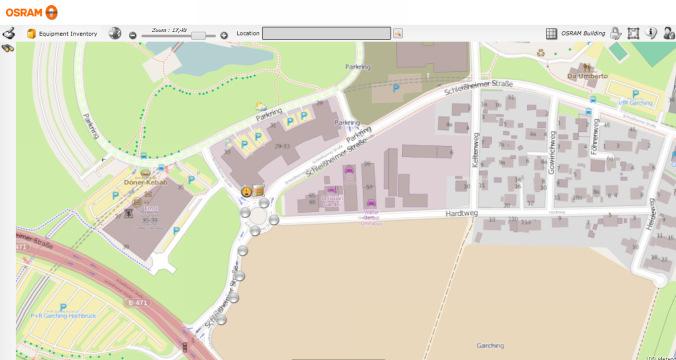

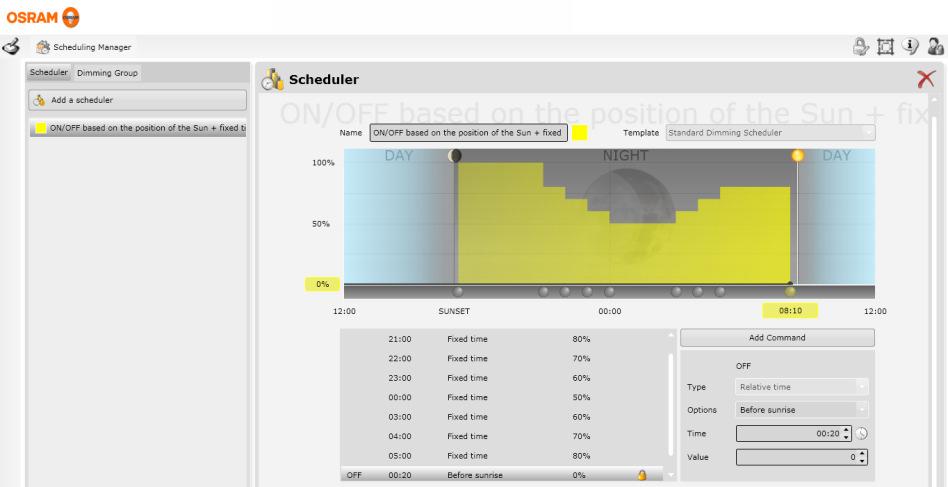

23 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM SLC Software: παρέχει ένα πλήρως εξοπλισµένο, εύκολο στη χρήση interfaceτου συστήµατος Τα πάντα µε µια µατιά Χάρτης οπτικοποίησης Ευέλικτο ηµερολόγιο για βελτιστοποιηµένο φωτισµό µε βάση τη ζήτηση Συνεχής παρακολούθηση και ανάλυση των δεδοµένων που συλλέγονται 23

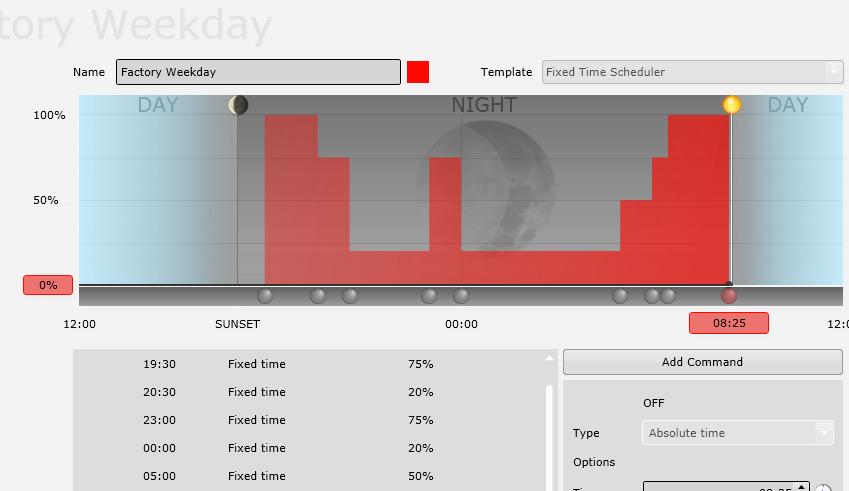

24 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM SLC Software: εξατοµικευµένα σενάρια φωτισµού. 24

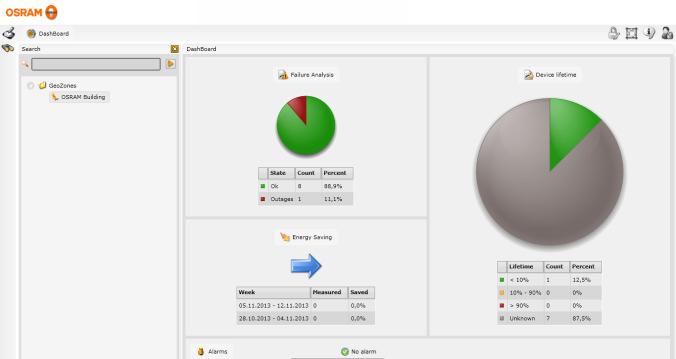

25 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM SLC Software: Παρακολούθηση σε πραγµατικό χρόνο και πίνακας κατάστασης 25

26 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Internet GPRS Communication Πάροχος * Mobile phone WLAN Tablet PC Powerline PC Customer Server Centersight- / SLV-Software * κάρτα SIM µε σταθερή IP 26

27 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Dali & 1-10 Interface Μέτρηση τάσης Μέτρηση ρεύµατος Μέτρηση ισχύος SLC Luminaire Controler Μέτρηση ενέργειας SLC Pole Controller Μέτρηση θερµοκρασίας Μετρητής ωρών λειτουργίας Μέτρηση συντελεστή ισχύος Σταθερή έξοδος Lumen 27

28 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Πλεονεκτήµατα Pole και Luminaire Controller Controller µε πλήρως τυποποιηµένη επικοινωνία Καλύτερη στην κατηγορία τους προστασία από υπερτάσεις (6 kv) Ο µόνος controllerµε 100% ασφαλή ECG λειτουργία (γαλβανικά αποµονωµένη έξοδος ελέγχου) Όλα-σε-ένα προϊόν (DALI, 1 10V, Relay) Πλούσιο σετ χαρακτηριστικών Προγραµµατιζόµενη λειτουργία Constant Lumen (CLM) Προγραµµατιζόµενη προστασία θερµοκρασίας (TPM) Προγραµµατιζόµενη ψηφιακή είσοδος (π.χ. για τους αισθητήρες) Γρήγορη και εύκολη καλωδίωση και δύο τρόποι εγκατάστασης 28

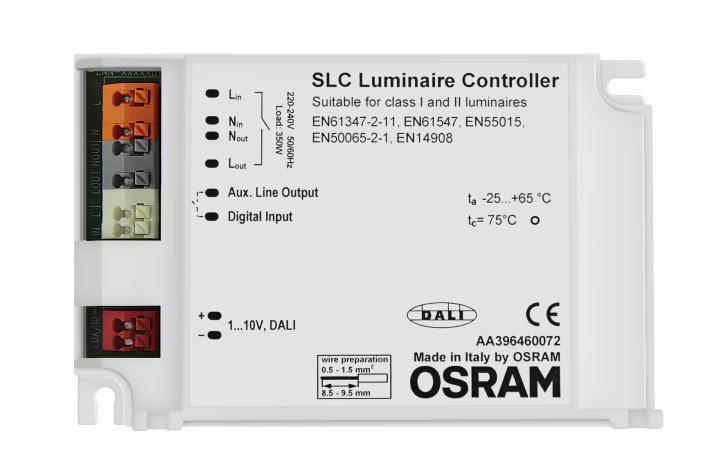

29 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM SLC Luminaire Controller Περιγραφή προϊόντος Βασικά Χαρακτηριστικά Επικοινωνία µέσω powerline, δεν απαιτείται πρόσθετη καλωδίωση για τον έλεγχο Ενσωµάτωση στο φωτιστικό Συνδυασµένος έλεγχος DALI, 1 10V και ON/OFF ρελέ Εξέλιξη µιας δοκιµασµένης στο πεδίο έξυπνης πλατφόρµας µετρήσεων κι επικοινωνίας Το καλύτερο στην κατηγορία όσον αφορά στην αντοχή και την αξιοπιστία (π.χ. προστασία από υπερτάσεις) Ψηφιακή είσοδος για την υποστήριξη µελλοντικών αισθητήρων και περαιτέρω αξεσουάρ Πλήρως βασισµένο σε τυποποιηµένα πρωτόκολλα επικοινωνίας (εισόδου / εξόδου) Γαλβανικά αποµονωµένη έξοδος ελέγχου 29

30 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Ο SLC Pole Controller PL επιτρέπει τη σύνδεση υπαρχόντων φωτιστικών στο SLC Περιγραφή προϊόντος Βασικά Χαρακτηριστικά Επικοινωνία µέσω powerline, δεν απαιτείται πρόσθετη καλωδίωση για τον έλεγχο Ενσωµάτωση στον ιστό Συνδυασµένος έλεγχος DALI, 1 10V και ΟΝ/OFF ρελέ Εξέλιξη µιας δοκιµασµένης στο πεδίο έξυπνης πλατφόρµας µετρήσεων κι επικοινωνίας Το καλύτερο στην κατηγορία όσον αφορά στην αντοχή και την αξιοπιστία (π.χ. προστασία από υπερτάσεις) Βαθµός προστασίας ΙΡ65 Ψηφιακή είσοδος για την υποστήριξη µελλοντικών αισθητήρων και περαιτέρω αξεσουάρ Πλήρως βασισµένο σε τυποποιηµένα πρωτόκολλα επικοινωνίας (εισόδου / εξόδου) Γαλβανικά αποµονωµένη έξοδος ελέγχου 30

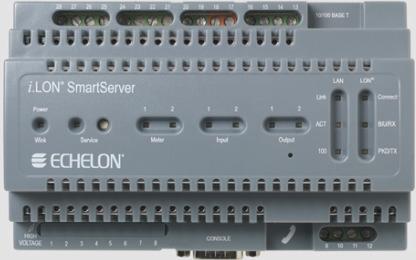

31 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM SLC Gateway Επικοινωνία µε τον ελεγκτή φωτιστικού ή ιστού µέσω powerline Συγκέντρωση και καταγραφή δεδοµένων από τον ελεγκτή φωτιστικού ή ιστού Επικοινωνία µε τον Server µέσω πρωτόκολλο IP (GSM, UMTS, Wireless, Ethernet ) υνατότητα σύνδεσης εξωτερικών αισθητήρων µέσω διαθέσιµων ψηφιακών εισόδων και µετάδοση των δεδοµένων προς τον κεντρικό server ιαθέτει ρελέ εξόδου για έλεγχο περιφερειακών συσκευών ή ακόµα και τα ίδια τα φωτιστικά µέσω ρελέ φορτίου για µηδενική κατανάλωση ενέργειας στην κατάσταση αναµονής 31

32 Light Management Systems Outdoor Street Light Control System SLC Gateway and Software interfaces for system extension and alarming. time-based switching/ dimming logging alarms mail web GSM third party hardware meters internal external SOAP/XML power supply PowerLine 32

33 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM ECHELON powerline: η µόνη τυποποιηµένη πλατφόρµα για τη διαχείριση αστικού φωτισµού Η πλατφόρµα ECHELON powerline προσφέρει: Οι πρωτοπόρες πόλεις του Όσλο και του Παρισιού έχουν υιοθετήσει τη συγκεκριµένη τεχνολογία, εγκαθιστώντας LonMark εγκεκριµένους segment controllersγια τη σταδιακή ενσωµάτωση όλων των φωτιστικών. Ένα πρωτόκολλο επικοινωνίας προσαρµοσµένο στις ανάγκες του εξωτερικού φωτισµού ιαλειτουργικότητα συσκευών Κάλυψη µεγάλων αποστάσεων µέσω εξελιγµένης λειτουργίας επανάληψης σήµατος Συνεχής εξέλιξη µέσω του οργανισµού LonMark 33

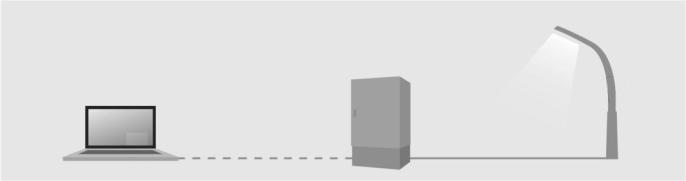

34 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Χρησιµοποιούµε τυποποιηµένα πρωτόκολλα επικοινωνίας µεταξύ των επιµέρους συσκευών 1 10V TALQ* SOAP/XML EN ISO/IEC ιασύνδεση Ψηφιακός έλεγχος (επίπεδο φωτιστικού) Αναλογικός έλεγχος (επίπεδο φωτιστικού) Powerlineεπικοινωνία Available standard 1 10V ISO/IEC 14908, EN SLC Software διαχείρισης * Uniting Smart Outdoor Lighting * Σε προετοιµασία. 34

35 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Το TALQ έχει ως στόχο την τυποποίηση του λογισµικού για τη διασύνδεση διαφορετικών υλικών στο πεδίο. Uniting Smart Outdoor Lighting Σήµερα 35

36 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Το SLC προσφέρει τη δυνατότητα πολύ µεγάλης εξοικονόµησης ενέργειας Πόλη µε # Κατοίκων CO2 Εξοικονόµηση (kwh) Εξοικονόµηση χρηµάτων* ( ) * Βάση υπολογισµών: 90W/LED-φωτιστικό, 15 ct/kwh, 4000 h/pa 0,11 φωτιστικά ανά κάτοικο, 35% εξοικονόµηση µέσω dimming 36

37 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Case study: Αντικατάσταση 549 HPD φωτιστικών µε SLC και LED (01/2014) Πριν HPD τεχνολογία διαφόρων τύπων Μαγνητικά ballasts (µερικά διβάθµια) Εξοικονόµηση µε µερικό ντιµάρισµα των διβάθµιων CCG και σβήσιµο ορισµένων φωτιστικών Συνολική µέση κατανάλωση: Μέσος ετήσιος χρόνος λειτουργίας: Μέση ετήσια κατανάλωση: Μέση ετήσια εκποµπή CO2: 75.7 kw 3980 h/year MWh t 65 % savings Group 1 Group 2 Group 3 Group 4 Μετά Switch-on DIM 1 [%] DIM 2 [%] DIM3[%] End [%] Sensor Sensor based 10 p.m. 4 p.m. based 100% 50% 100% 100% Sensor Sensor based 11 p.m. 5 p.m. based 75% 35% 75% 75% Sensor Sensor based 8 p.m. 10 p.m. 5 p.m. based 60% 30% 10% 60% 60% Sensor Sensor based 10 p.m. 4 p.m. based 60% 30% 60% 60% LED φωτιστικά Εξοικονόµηση ενέργειας µέσω ευέλικτου προγράµµατος Συνολική µέση κατανάλωση: Μέσος ετήσιος χρόνος λειτουργίας: Μέση ετήσια κατανάλωση: Μέση ετήσια εκποµπή CO2: 25.5 kw 3980 h/year MWh 61.0 t 37

38 Σύστηµα διαχείρισης οδοφωτισµού SLC της OSRAM Προσφέρουµε ένα πλήρες, ολοκληρωµένο κι ευέλικτο χαρτοφυλάκιο Το SLC προσφέρει Μεγαλύτερη δυνατή εξοικονόµηση ROI από 2 έως 6 χρόνια Αναβάθµιση των δικτύων σε «έξυπνα» δίκτυα Βελτίωση της εικόνας της πόλης Βελτίωση της ασφάλειας Ευέλικτο και προσαρµοσµένο στις ανάγκες φωτισµό Συνολική οπτικοποίηση και παρακολούθηση Βελτιστοποιηµένη συντήρηση... ενώ ταυτόχρονα είναι ανοιχτό σε επέκταση συστήµατος και λειτουργιών 38

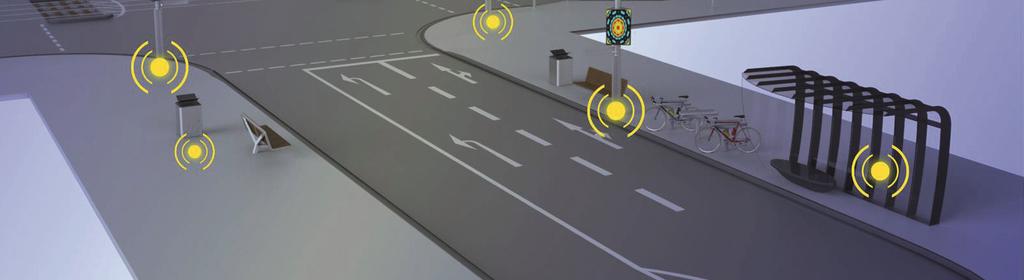

40 Έξυπνες πόλεις Επέκταση συστήµατος: IP cameras ηµοτικό WiFi Online παρακολούθηση θέσεων στάθµευσης Ενηµέρωση πολιτών µε πίνακες ανακοινώσεων Έξυπνη διαχείριση κυκλοφορίας µε online παρακολούθηση της κίνησης ιαχείριση των ΜΜΜ βάσει της καταγραφόµενης κίνησης των επιβατών Ενιαία και κεντρική διαχείριση δηµόσιου εξοπλισµού (σταθµοί φόρτισης αυτοκινήτων, σύστηµα ποτίσµατος, κάδοι απορριµµάτων κλπ) Περιβαλλοντικοί αισθητήρες (ρύπανσης, καιρικών συνθηκών κα) 40

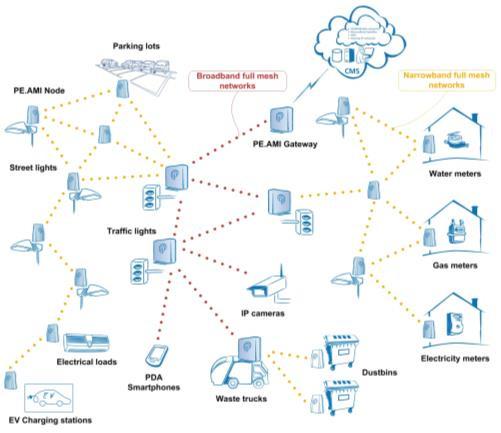

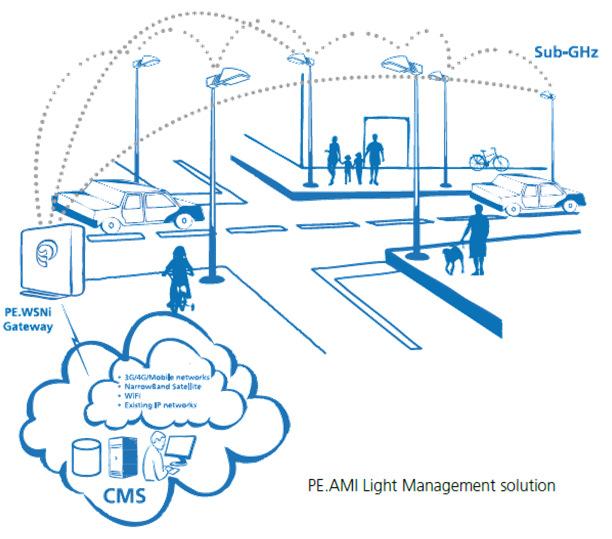

41 Έξυπνες πόλεις Από τη διαχείριση οδοφωτισµού στην έξυπνη πόλη 41

42 Σας ευχαριστούµε για το χρόνο σας
