ΔΙΑΚΗΡΥΞΗ ΠΡΟΧΕΙΡΟΥ ΔΙΑΓΩΝΙΣΜΟΥ Νο 140 (ΕΚΑΤΟΝ ΣΑΡΆΝΤΑ)

Transcript

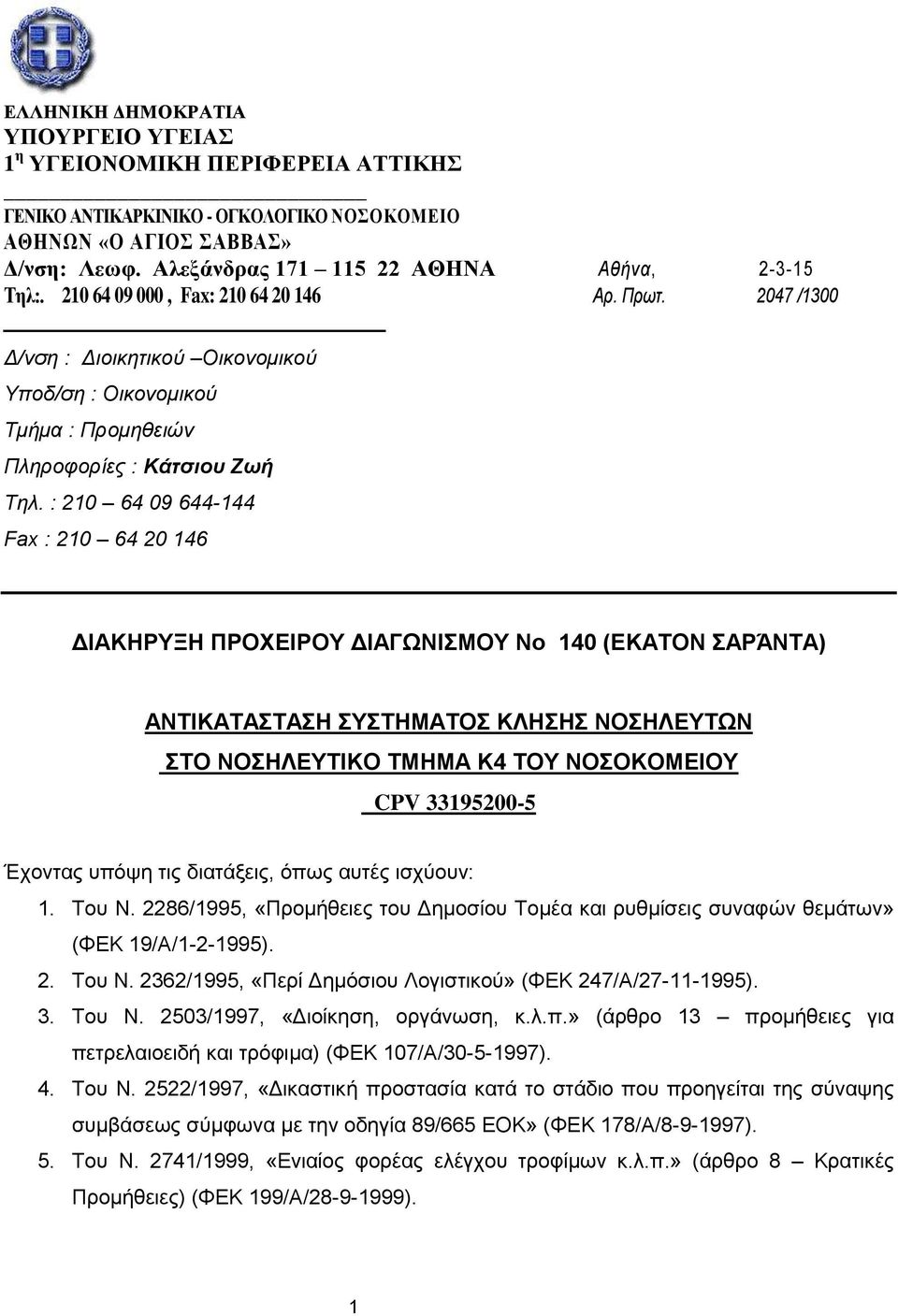

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ 1 η ΥΓΕΙΟΝΟΜΙΚΗ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΓΕΝΙΚΟ ΑΝΤΙΚΑΡΚΙΝΙΚΟ - ΟΓΚΟΛΟΓΙΚΟ ΝΟΣΟΚΟΜΕΙΟ ΑΘΗΝΩΝ «Ο ΑΓΙΟΣ ΣΑΒΒΑΣ» Δ/νση: Λεωφ. Αλεξάνδρας ΑΘΗΝΑ Αθήνα, Τηλ: , Fax: Αρ. Πρωτ /1300 Δ/νση : Διοικητικού Oικονομικού Υποδ/ση : Οικονομικού Τμήμα : Προμηθειών Πληροφορίες : Κάτσιου Ζωή Τηλ. : Fax : ΔΙΑΚΗΡΥΞΗ ΠΡΟΧΕΙΡΟΥ ΔΙΑΓΩΝΙΣΜΟΥ Νο 140 (ΕΚΑΤΟΝ ΣΑΡΆΝΤΑ) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΛΗΣΗΣ ΝΟΣΗΛΕΥΤΩΝ ΣΤΟ ΝΟΣΗΛΕΥΤΙΚΟ ΤΜΗΜΑ Κ4 ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ CPV Έχοντας υπόψη τις διατάξεις, όπως αυτές ισχύουν: 1. Του Ν. 2286/1995, «Προμήθειες του Δημοσίου Τομέα και ρυθμίσεις συναφών θεμάτων» (ΦΕΚ 19/Α/ ). 2. Του Ν. 2362/1995, «Περί Δημόσιου Λογιστικού» (ΦΕΚ 247/Α/ ). 3. Του Ν. 2503/1997, «Διοίκηση, οργάνωση, κ.λ.π.» (άρθρο 13 προμήθειες για πετρελαιοειδή και τρόφιμα) (ΦΕΚ 107/Α/ ). 4. Του Ν. 2522/1997, «Δικαστική προστασία κατά το στάδιο που προηγείται της σύναψης συμβάσεως σύμφωνα με την οδηγία 89/665 ΕΟΚ» (ΦΕΚ 178/Α/ ). 5. Του Ν. 2741/1999, «Ενιαίος φορέας ελέγχου τροφίμων κ.λ.π.» (άρθρο 8 Κρατικές Προμήθειες) (ΦΕΚ 199/Α/ ). 1

2 6. Του Ν. 2810/2000 «Περί Αγροτικών Συνεταιριστικών Οργανώσεων» (άρθρο 35 παρ. 8, μη υπαγωγή των συμβάσεων τους σε τέλος χαρτοσήμου ή σε άλλη επιβάρυνση) (ΦΕΚ 61/A/ ). 7. Του Ν. 2955/2001, «Προμήθειες Νοσοκομείων και λοιπών μονάδων υγείας των Πε.Σ.Υ. και άλλες διατάξεις» (ΦΕΚ 256/ ). 8. Του Ν. 3204/2003 «Τροποποίηση και συμπλήρωση της νομοθεσίας για το Εθνικό Σύστημα Υγείας» (άρθρο 14 παρ. 1 για φύλαξη και καθαρότητα Νοσοκομείων & άρθρο 14 παρ. 3 για την προμήθεια τροφίμων) (ΦΕΚ 296/Α/ ). 9. Του Ν. 3310/2005 «Μέτρα για τη διασφάλιση της διαφάνειας και την αποτροπή καταστρατηγήσεων κατά τη διαδικασία σύναψης δημοσίων συμβάσεων» (ΦΕΚ 30/Α/ ), όπως τροποποιήθηκε με τις διατάξεις του Ν. 3414/2005 (ΦΕΚ 279/Α/ ). 10. Του Ν. 3329/2005 «Εθνικό Σύστημα Υγείας και Κοινωνικής Αλληλεγγύης και λοιπές διατάξεις» (ΦΕΚ 81/Α/4-4-05). 11. Τις διατάξεις του άρθρου 9 του Ν.3867/2007 (ΦΕΚ 128Α ) «Περί αρμοδιότητας να αποφασίσουν χωρίς προηγούμενη έγκριση σκοπιμότητας από άλλο όργανο για την προμήθεια ιατροτεχνολογικών προϊόντων μέχρι του ποσού των » 12. Του Ν. 4250/2014 «Διοικητικές Απλουστεύσεις Καταργήσεις Νομικών Προσώπων και Υπηρεσιών του Δημοσίου Τομέα»(ΦΕΚ 74/Α/ ) 13. Της Οδηγίας 2004/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 31 ης Μαρτίου 2004, περί συντονισμού σύναψης δημοσίων συμβάσεων έργων, προμηθειών και υπηρεσιών. 14. Του Π.Δ. 370/1995, «Προσαρμογή της Ελληνικής Νομοθεσίας περί προμηθειών του Δημοσίου προς το κοινοτικό δίκαιο» (ΦΕΚ 199/Α/ ) ως τροποποιήθηκε με το Π.Δ. 105/2002 (ΦΕΚ 100/Α/ ) κατά το μέρος που δεν αντίκεινται στις διατάξεις της οδηγίας 2004/18/ΕΚ. 15. Του Π.Δ. 118/2007 «Κανονισμός Προμηθειών Δημοσίου» (ΦΕΚ 150/Α/ ). 16. Την υπ αριθμ 2044/ απόφαση του Προέδρου ΔΣ- Διοικητή για την έγκριση πίστωσης (συμπεριλαμβανομένου και του ΦΠΑ) και άμεση διενέργεια προχείρου διαγωνισμού για την αντικατάσταση συστήματος κλήσης νοσηλευτών στο Νοσηλευτικό τμήμα Κ4, CPV για την κάλυψη των αναγκών του νοσοκομείου, την έγκριση της διακήρυξης και των τεχνικών προδιαγραφών αυτών. 2

3 Π Ρ Ο Κ Η Ρ Υ Σ Ο Υ Μ Ε Πρόχειρο διαγωνισμό με κριτήριο κατακύρωσης την χαμηλότερη τιμή για την : ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΛΗΣΗΣ ΝΟΣΗΛΕΥΤΩΝ ΣΤΟ ΝΟΣΗΛΕΥΤΙΚΟ ΤΜΗΜΑ Κ4 CPV ως αναφέρονται στο συνημμένο παράρτημα των τεχνικών προδιαγραφών μας, προϋπολογιζόμενης δαπάνης EYΡΩ συμπεριλαμβανομένου του ΦΠΑ. 'Οσοι επιθυμούν να λάβουν μέρος στο διαγωνισμό πρέπει να υποβάλλουν δακτυλογραφημένη προσφορά στην Ελληνική γλώσσα, μέχρι τις 20 MΑΡTΙΟΥ 2015 ημέρα ΠΑΡΑΣΚΕΥΗ και ώρα 10.00πμ και στη συνέχεια θα ακολουθήσει αποσφράγιση των κυρίως φακέλων και του υποφακέλου με τα τεχνικά στοιχεία από επιτροπή του Νοσοκομείου. Περίληψη της Διακήρυξης δημοσιεύθηκε στον ελληνικό τύπο : Α) ΗΜΕΡΗΣΙΕΣ ΟΙΚΟΝΟΜΙΚΕΣ: 1. ΧΡΗΜΑΤΙΣΤΗΡΙΟ την 5/3/ ΔΗΜ/ΣΙΩΝ & ΠΛΕΙΣΤΗΡΙΑΣΜΩΝ την 6/3/2015 Β) ΗΜΕΡΗΣΙΑ ΤΟΠΙΚΗ ΤΩΝ ΑΘΗΝΩΝ: 1. ΑΥΓΗ την 6/3/2015 Αντίγραφο της διακήρυξης (δωρεάν πρόσβαση) στην ιστοσελίδα του Νοσοκομείου www. agsavvas-hosp.gr στο ΔΙΑΥΓΕΙΑ, στο ΚΗΜΔΗΣ και τεύχη της διακήρυξης ΔΕΝ θα διατίθενται από το Νοσοκομείο Για τη συμμετοχή των ενδιαφερομένων στο διαγωνισμό δεν απαιτείται η υποβολή απόδειξης πληρωμής της διακήρυξης. Για διευκρινίσεις οι ενδιαφερόμενοι μπορούν επίσης να απευθύνονται τις εργάσιμες ημέρες στα τηλ και Οικονομικά Τεχνικές Προδιαγραφές και Prospectus προσφερομένων Δείγμα στοιχεία ειδών. Απαραίτητα + - 3

4 Ο διαγωνισμός θα γίνει σύμφωνα με τους όρους που καθορίζει η παρούσα διακήρυξη της οποίας αναπόσπαστο μέρος αποτελούν το εξής παράρτημα : ΠΑΡΑΡΤΗΜΑ Α: Τεχνικές προδιαγραφές - Ποσότητες Προϋπολογισμός. Αρθρο 1 ο -Τρόπος κατάρτισης και υποβολής προσφορών. 1. Οι προσφορές υποβάλλονται δακτυλογραφημένες από τους ενδιαφερόμενους μέσα στα χρονικά όρια που ορίζει η διακήρυξη σε ένα (1) αντίγραφο υποχρεωτικά στην Ελληνική γλώσσα και συνοδευόμενες με τα απαραίτητα δικαιολογητικά. Οι προσφορές που υποβάλλονται ή περιέρχονται στην Υπηρεσία με οποιοδήποτε τρόπο εκπρόθεσμα επιστρέφονται χωρίς να αποσφραγισθούν. 2. Στον φάκελο κάθε προσφοράς πρέπει να αναγράφονται ευκρινώς: Η λέξη ΠΡΟΣΦΟΡΑ. Ο πλήρης τίτλος της αρμόδιας υπηρεσίας που διενεργεί το διαγωνισμό. Ο αριθμός της διακήρυξης. Η ημερομηνία διενέργειας του διαγωνισμού. Τα στοιχεία του αποστολέα. 3. Οι προσφορές υποβάλλονται μέσα σε φάκελο σφραγισμένο, και ο οποίος θα φέρει τις ενδείξεις που αναφέρονται στην προηγούμενη παράγραφο Τα τεχνικά στοιχεία της προσφοράς τοποθετούνται σε χωριστό σφραγισμένο φάκελο μέσα στον κυρίως φάκελο με την ένδειξη Τεχνική Προσφορά. Τα οικονομικά στοιχεία της προσφοράς τοποθετούνται επί ποινή απορρίψεως, σε χωριστό σφραγισμένο υποφάκελο επίσης μέσα στον κυρίως φάκελο με την ένδειξη Οικονομική Προσφορά. 5. Οι υποφάκελοι τεχνικής και οικονομικής προσφοράς θα φέρουν και τις ενδείξεις του κυρίως υποφακέλου. 6. Οι προσφορές δεν πρέπει να έχουν ξέσματα, σβησίματα, προσθήκες, διορθώσεις. Εάν υπάρχει στην προσφορά οποιαδήποτε διόρθωση, αυτή πρέπει να είναι καθαρογραμμένη και μονογεγραμμένη από τον προσφέροντα, το δε αρμόδιο όργανο παραλαβής και αποσφράγισης των προσφορών πρέπει κατά τον έλεγχο να καθαρογράψει την τυχόν διόρθωση και να μονογράψει και σφραγίσει αυτή. Η προσφορά απορρίπτεται όταν υπάρχουν σ αυτή διορθώσεις που την καθιστούν ασαφή, κατά την κρίση του οργάνου αξιολόγησης των προσφορών. 7. Ο προσφέρων θεωρείται ότι αποδέχεται πλήρως και ανεπιφυλάκτως όλους τους όρους της διακήρυξης ή πρόσκλησης, εκτός εάν κατά περίπτωση στην 4

5 προσφορά του ρητά αναφέρει τα σημεία εκείνα τα οποία τυχόν δεν αποδέχεται. Στην περίπτωση αυτή, πρέπει ο προσφέρων να αναφέρει στην προσφορά του τους όρους της προσφοράς που είναι διαφορετικοί από τους όρους της διακήρυξης, προκειμένου να αξιολογηθούν. 8. Τα προσφερόμενα είδη πρέπει να αναγράφουν τον αύξοντα αριθμό είδους, τόσο στην τεχνική όσο και στην οικονομική προσφορά, αναγράφοντας οπωσδήποτε επί ποινή απορρίψεως τον αύξοντα αριθμό είδους, όπως ακριβώς αυτός καθορίζεται στη διακήρυξη 9. Όταν από τη διακήρυξη προβλέπεται κατάθεση δειγμάτων, αυτά πρέπει να φέρουν αυτοκόλλητη ετικέτα που να αναγράφει ευκρινώς την επωνυμία του προμηθευτή, καθώς και τον αύξοντα αριθμό είδους ως ορίζεται στη διακήρυξη. Τα δείγματα πρέπει να κατατίθενται στο Τμήμα Προμηθειών. 10.Η προσφορά διαφορετικών προϊόντων στον ίδιο αύξοντα αριθμό είδους, μπορεί κατά την κρίση της επιτροπής να αποτελέσει λόγο απόρριψης της. 11.Η υποβολή προσφοράς στο διαγωνισμό αυτόματα δεσμεύει τους συμμετέχοντες ότι τα είδη που προσφέρουν είναι ασφαλισμένα μέχρι της αποθήκες του Νοσοκομείου και επιπλέον εφόσον πρόκειται για συσκευές-μηχανήματα, ότι εγγυώνται την απρόσκοπτη και ομαλή λειτουργία τους για χρονικό διάστημα ενός (1) τουλάχιστον έτους. Απόκλιση από τον όρο αυτό συνεπάγεται αυτομάτως απόρριψη της προσφοράς. 12.Οι συμμετέχοντες στο διαγωνισμό συσκευών-μηχανημάτων πρέπει: α) Να συνοδεύουν την τεχνική τους προσφορά με οδηγίες χρήσης και συντήρησης των προσφερομένων προϊόντων τους στην ελληνική γλώσσα, οι οποίες πρέπει να αποδίδουν πιστά το πρωτότυπο κείμενο (το οποίο επίσης θα κατατίθεται) και να φέρουν την έγκριση του κατασκευαστή και β) Να δηλώνουν ότι θα παρέχουν κατά την παράδοση των προϊόντων τους εκπαίδευση στο ιατρικό, παραϊατρικό και τεχνικό προσωπικό για τη χρήση, συντήρηση και επισκευή των. (Άρθρο 2 παρ. 5 του Ν.2955/ ). 13. Oι συμμετέχοντες στο διαγωνισμό θα καταθέτουν επί ποινή απορρίψεως υπεύθυνη δήλωση Ν. 1599/86 στην οποία θα δηλώσουν ότι : α) Η επιχείρησή τους δεν υπόκειται σε τυχόν νομικούς περιορισμούς λειτουργίας, β) Δεν έχει αποκλεισθεί η συμμετοχή τους σε διαγωνισμό γ) Δεν έχουν υποπέσει σε σοβαρό παράπτωμα κατά την άσκηση της επαγγελματικής τους δραστηριότητας, δ) Η επιχείρηση είναι συνεπής στην εκπλήρωση τόσο των συμβατικών της υποχρεώσεων όσο και των υποχρεώσεών της εν γένει προς το Δημόσιο 5

6 τομέα. ε) Δεν έχουν κάνει ψευδείς ή ανακριβείς δηλώσεις κατά την παροχή πληροφοριών που ζητούνται από την Υπηρεσία Αρθρο 2 ο Προσφερόμενες τιμές Οι τιμές πρέπει να δίδονται σε ΕΥΡΩ για παράδοση ελεύθερη στις αποθήκες του Νοσοκομείου. Οι τιμές θα δίδονται ανά μονάδα ως εξής: α) τιμή στην οποία περιλαμβάνονται όλες οι κρατήσεις, εκτός από το ΦΠΑ. β) ποσοστό ΦΠΑ επί τοις % στο οποίο υπάγεται το είδος. Οι προσφορές πρέπει να ισχύουν για χρονικό διάστημα ΕΞΙ (6) ΜΗΝΩΝ και να αναγράφουν την αποδοχή των όρων της διακήρυξης. Χρόνος παράδοσης των ειδών: : Εντός (15) δεκαπέντε ημερών Σημείωση : Oι τιμές που θα δοθούν εκ μέρους των προμηθευτών θα πρέπει να είναι μικρότερες ή ίσες με αυτές του Παρατηρητηρίου τιμών της επιτροπής Προμηθειών Υγείας κατά την ημερομηνία διενέργειας του διαγωνισμού Άρθρο 3 ο -Κρίσεις αποτελεσμάτων διαγωνισμού. Το αρμόδιο για την αξιολόγηση των αποτελεσμάτων του διαγωνισμού όργανο, με γνωμοδότησή του μπορεί να προτείνει: Την κατακύρωση της προμήθειας για ολόκληρη την ποσότητα ή για μεγαλύτερη κατά ποσοστό 30% ή για μικρότερη κατά ποσοστό 50% (ή την κατακύρωση του διαγωνισμού εφόσον πρόκειται για παροχή υπηρεσιών). Την κατανομή της προς προμήθεια ποσότητας, εφ όσον πρόκειται για διαιρετό υλικό, μεταξύ περισσοτέρων μειοδοτών με ισότιμες ή ισοδύναμες προσφορές ή την διενέργεια κλήρωσης μεταξύ αυτών, για την επιλογή του προμηθευτή. Εφ όσον το υλικό δεν είναι διαιρετό ο προμηθευτής επιλέγεται με κλήρωση. Ματαίωση των αποτελεσμάτων του διαγωνισμού και επανάληψή του με τροποποίηση ή μη των όρων και των τεχνικών προδιαγραφών. Ματαίωση των αποτελεσμάτων του διαγωνισμού και προσφυγή στην διαδικασία της διαπραγμάτευσης. Χορήγηση εξουσιοδότησης στην ενδιαφερόμενη Υπηρεσία για να προβεί στην πραγματοποίηση της προμήθειας. 6

7 Ματαίωση της προμήθειας (ή ματαίωση του διαγωνισμού εφόσον πρόκειται για παροχή υπηρεσιών). Αρθρο 4 ο -Σύμβαση (Πρόσκληση - Υπογραφή - Διάρκεια ισχύος). Στον προμηθευτή (ή εργολήπτη) στον οποίο θα γίνει η κατακύρωση του διαγωνισμού, αποστέλλεται εγγράφως ανακοίνωση και προσκαλείται να προσέλθει σε (10) ημέρες από την ημερομηνία κοινοποίησης της ανακοίνωσης, για την υπογραφή της σχετικής σύμβασης, προσκομίζοντας και την προβλεπόμενη εγγύηση καλής εκτέλεσης αυτής. Με την έγγραφη ανακοίνωση στον προμηθευτή (ή εργολήπτη), η σύμβαση θεωρείται ως συναφθείσα, το δε έγγραφο της σύμβασης που ακολουθεί έχει αποδεικτικό μόνο χαρακτήρα. Η διάρκεια της σύμβασης για είδη με τμηματικές παραδόσεις θα ισχύει για ένα χρόνο από την ημερομηνία υπογραφής της σύμβασης και θα μπορεί να παραταθεί για ένα δίμηνο μονομερώς από το Νοσοκομείο χωρίς καμιά ειδοποίηση. Για περαιτέρω παράταση της σύμβασης απαιτείται η συγκατάθεση του προμηθευτή και με τους εξής όρους: Α) Η παράταση ισχύος της σύμβασης δεν θα μπορεί να υπερβαίνει το χρονικό διάστημα ισχύος της σύμβασης και πάντως τους δώδεκα (12) μήνες Β) Για κάθε μήνα παράτασης θα ορίζεται ρητά η παραδιδόμενη ποσότητα, η οποία δεν θα πρέπει να είναι μεγαλύτερη από την αντίστοιχη μηνιαία που προβλέπεται η σύμβαση ή που προκύπτει από τη σύμβαση κατ αναλογία. Οι συμμετέχοντες στο διαγωνισμό δεσμεύονται ότι σε περίπτωση που θα παραστεί ανάγκη προσφυγής σε δικαστική αρχή, καθορίζεται για όλα τα θέματα που ενδεχομένως θα προκύψουν από τις συμβάσεις που τελικώς θα υπογραφούν, ως τόπος εκτέλεσης η Αθήνα, υποβαλλομένων των προμηθευτών (ή εργοληπτών) ανεπιφύλακτα στη δικαιοδοσία τους. Αρθρο 5 ο -Tρόπος πληρωμής-kρατήσεις: Η πληρωμή θα γίνεται μετά την ποιοτική και ποσοτική παραλαβή των ειδών με έκδοση του σχετικού εντάλματος πληρωμής εντός τριών (3) μηνών. Ο προμηθευτής υποχρεούται να αναγράψει ευδιάκριτα στο τιμολόγιο την ακριβή ονομασία του είδους σύμφωνα με την προσφορά του και τη σύμβαση. Ο προμηθευτής κατά την πληρωμή υπόκειται στις πιο κάτω κρατήσεις: 7

8 Ποσοστό 2% επί της καθαρής αξίας του τιμολογίου μετά την αφαίρεση των προηγουμένων κρατήσεων (άρθρο 3 του Ν.3580/2007 και άρθρο 24 παρ. 6 του Ν. 3846/2010). Φόρος εισοδήματος 4% επί της καθαρής αξίας μετά την αφαίρεση των ανωτέρω κρατήσεων. O Πρόεδρος ΔΣ- Διοικητής Νικόλαος Φαλδαμής 8

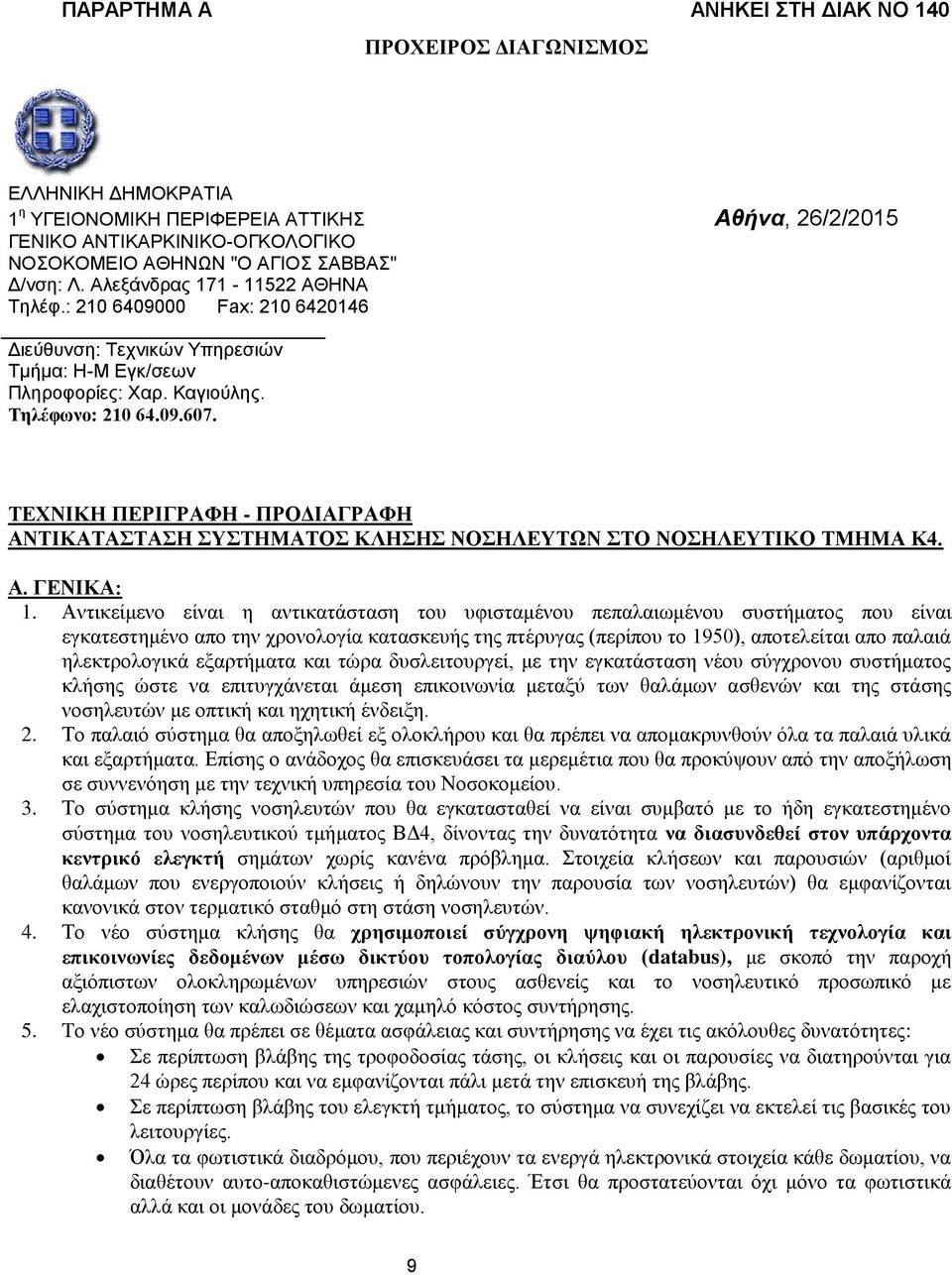

9 ΠΑΡΑΡΤΗΜΑ Α ΑΝΗΚΕΙ ΣΤΗ ΔΙΑΚ ΝΟ 140 ΠΡΟΧΕΙΡΟΣ ΔΙΑΓΩΝΙΣΜΟΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ 1 η ΥΓΕΙΟΝΟΜΙΚΗ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ Αθήνα, 26/2/2015 ΓΕΝΙΚΟ ΑΝΤΙΚΑΡΚΙΝΙΚΟ-ΟΓΚΟΛΟΓΙΚΟ ΝΟΣΟΚΟΜΕΙΟ ΑΘΗΝΩΝ "Ο ΑΓΙΟΣ ΣΑΒΒΑΣ" Δ/νση: Λ. Αλεξάνδρας ΑΘΗΝΑ Τηλέφ.: Fax: Διεύθυνση: Τεχνικών Υπηρεσιών Τμήμα: Η-Μ Εγκ/σεων Πληροφορίες: Χαρ. Καγιούλης. Τηλέφωνο: ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ - ΠΡΟΔΙΑΓΡΑΦΗ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΛΗΣΗΣ ΝΟΣΗΛΕΥΤΩΝ ΣΤΟ ΝΟΣΗΛΕΥΤΙΚΟ ΤΜΗΜΑ Κ4. Α. ΓΕΝΙΚΑ: 1. Αντικείμενο είναι η αντικατάσταση του υφισταμένου πεπαλαιωμένου συστήματος που είναι εγκατεστημένο απο την χρονολογία κατασκευής της πτέρυγας (περίπου το 1950), αποτελείται απο παλαιά ηλεκτρολογικά εξαρτήματα και τώρα δυσλειτουργεί, με την εγκατάσταση νέου σύγχρονου συστήματος κλήσης ώστε να επιτυγχάνεται άμεση επικοινωνία μεταξύ των θαλάμων ασθενών και της στάσης νοσηλευτών με οπτική και ηχητική ένδειξη. 2. Το παλαιό σύστημα θα αποξηλωθεί εξ ολοκλήρου και θα πρέπει να απομακρυνθούν όλα τα παλαιά υλικά και εξαρτήματα. Επίσης ο ανάδοχος θα επισκευάσει τα μερεμέτια που θα προκύψουν από την αποξήλωση σε συννενόηση με την τεχνική υπηρεσία του Νοσοκομείου. 3. Το σύστημα κλήσης νοσηλευτών που θα εγκατασταθεί να είναι συμβατό με το ήδη εγκατεστημένο σύστημα του νοσηλευτικού τμήματος ΒΔ4, δίνοντας την δυνατότητα να διασυνδεθεί στον υπάρχοντα κεντρικό ελεγκτή σημάτων χωρίς κανένα πρόβλημα. Στοιχεία κλήσεων και παρουσιών (αριθμοί θαλάμων που ενεργοποιούν κλήσεις ή δηλώνουν την παρουσία των νοσηλευτών) θα εμφανίζονται κανονικά στον τερματικό σταθμό στη στάση νοσηλευτών. 4. Το νέο σύστημα κλήσης θα χρησιμοποιεί σύγχρονη ψηφιακή ηλεκτρονική τεχνολογία και επικοινωνίες δεδομένων μέσω δικτύου τοπολογίας διαύλου (databus), με σκοπό την παροχή αξιόπιστων ολοκληρωμένων υπηρεσιών στους ασθενείς και το νοσηλευτικό προσωπικό με ελαχιστοποίηση των καλωδιώσεων και χαμηλό κόστος συντήρησης. 5. Tο νέο σύστημα θα πρέπει σε θέματα ασφάλειας και συντήρησης να έχει τις ακόλουθες δυνατότητες: Σε περίπτωση βλάβης της τροφοδοσίας τάσης, οι κλήσεις και οι παρουσίες να διατηρούνται για 24 ώρες περίπου και να εμφανίζονται πάλι μετά την επισκευή της βλάβης. Σε περίπτωση βλάβης του ελεγκτή τμήματος, το σύστημα να συνεχίζει να εκτελεί τις βασικές του λειτουργίες. Όλα τα φωτιστικά διαδρόμου, που περιέχουν τα ενεργά ηλεκτρονικά στοιχεία κάθε δωματίου, να διαθέτουν αυτο-αποκαθιστώμενες ασφάλειες. Έτσι θα προστατεύονται όχι μόνο τα φωτιστικά αλλά και οι μονάδες του δωματίου. 9

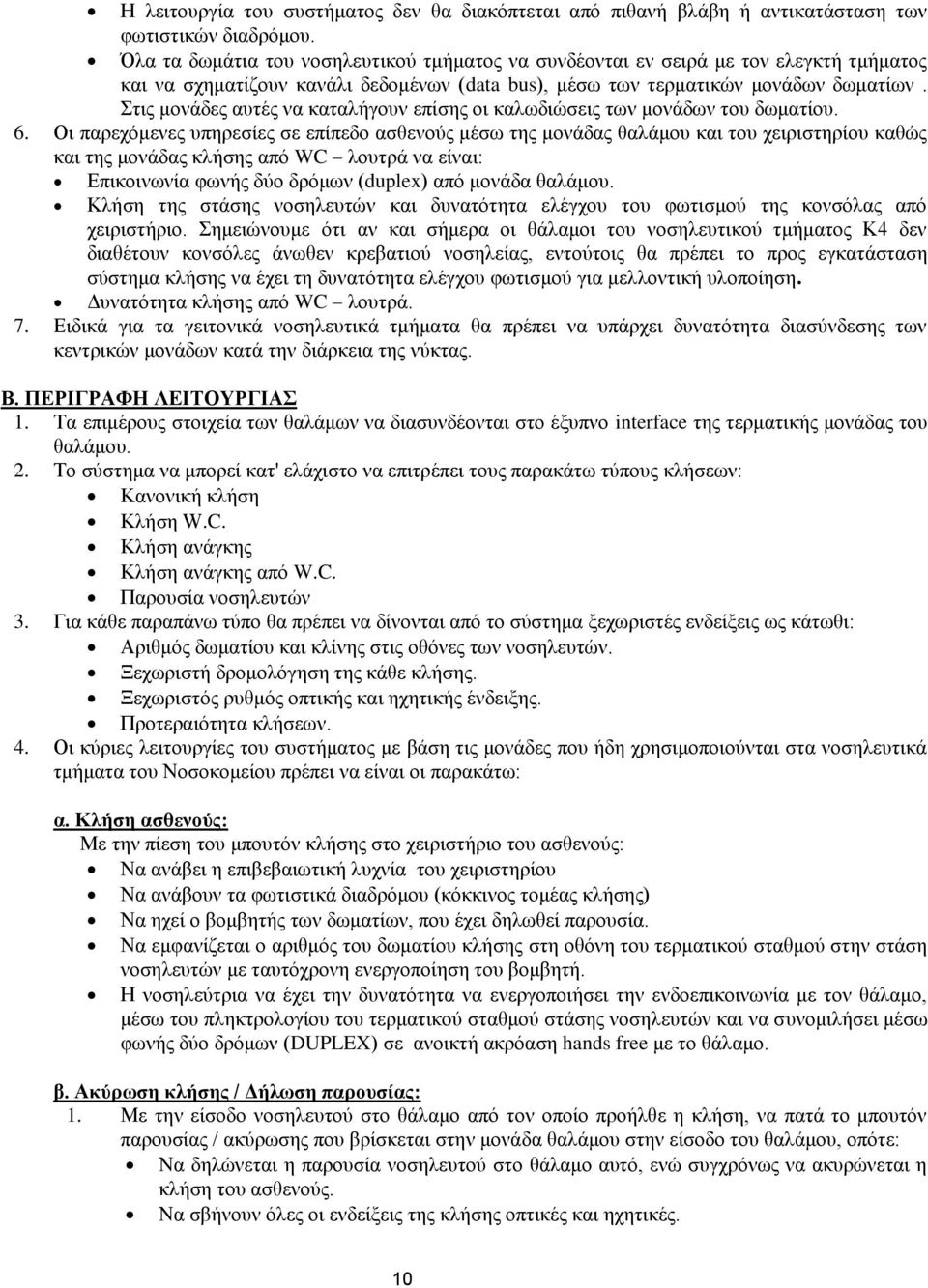

10 Η λειτουργία του συστήματος δεν θα διακόπτεται από πιθανή βλάβη ή αντικατάσταση των φωτιστικών διαδρόμου. Όλα τα δωμάτια του νοσηλευτικού τμήματος να συνδέονται εν σειρά με τον ελεγκτή τμήματος και να σχηματίζουν κανάλι δεδομένων (data bus), μέσω των τερματικών μονάδων δωματίων. Στις μονάδες αυτές να καταλήγουν επίσης οι καλωδιώσεις των μονάδων του δωματίου. 6. Οι παρεχόμενες υπηρεσίες σε επίπεδο ασθενούς μέσω της μονάδας θαλάμου και του χειριστηρίου καθώς και της μονάδας κλήσης από WC λουτρά να είναι: Επικοινωνία φωνής δύο δρόμων (duplex) από μονάδα θαλάμου. Κλήση της στάσης νοσηλευτών και δυνατότητα ελέγχου του φωτισμού της κονσόλας από χειριστήριο. Σημειώνουμε ότι αν και σήμερα οι θάλαμοι του νοσηλευτικού τμήματος Κ4 δεν διαθέτουν κονσόλες άνωθεν κρεβατιού νοσηλείας, εντούτοις θα πρέπει το προς εγκατάσταση σύστημα κλήσης να έχει τη δυνατότητα ελέγχου φωτισμού για μελλοντική υλοποίηση. Δυνατότητα κλήσης από WC λουτρά. 7. Ειδικά για τα γειτονικά νοσηλευτικά τμήματα θα πρέπει να υπάρχει δυνατότητα διασύνδεσης των κεντρικών μονάδων κατά την διάρκεια της νύκτας. Β. ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ 1. Τα επιμέρους στοιχεία των θαλάμων να διασυνδέονται στο έξυπνο interface της τερματικής μονάδας του θαλάμου. 2. Το σύστημα να μπορεί κατ' ελάχιστο να επιτρέπει τους παρακάτω τύπους κλήσεων: Κανονική κλήση Κλήση W.C. Κλήση ανάγκης Κλήση ανάγκης από W.C. Παρουσία νοσηλευτών 3. Για κάθε παραπάνω τύπο θα πρέπει να δίνονται από το σύστημα ξεχωριστές ενδείξεις ως κάτωθι: Αριθμός δωματίου και κλίνης στις οθόνες των νοσηλευτών. Ξεχωριστή δρομολόγηση της κάθε κλήσης. Ξεχωριστός ρυθμός οπτικής και ηχητικής ένδειξης. Προτεραιότητα κλήσεων. 4. Οι κύριες λειτουργίες του συστήματος με βάση τις μονάδες που ήδη χρησιμοποιούνται στα νοσηλευτικά τμήματα του Νοσοκομείου πρέπει να είναι οι παρακάτω: α. Κλήση ασθενούς: Με την πίεση του μπουτόν κλήσης στο χειριστήριο του ασθενούς: Να ανάβει η επιβεβαιωτική λυχνία του χειριστηρίου Να ανάβουν τα φωτιστικά διαδρόμου (κόκκινος τομέας κλήσης) Να ηχεί ο βομβητής των δωματίων, που έχει δηλωθεί παρουσία. Να εμφανίζεται ο αριθμός του δωματίου κλήσης στη οθόνη του τερματικού σταθμού στην στάση νοσηλευτών με ταυτόχρονη ενεργοποίηση του βομβητή. Η νοσηλεύτρια να έχει την δυνατότητα να ενεργοποιήσει την ενδοεπικοινωνία με τον θάλαμο, μέσω του πληκτρολογίου του τερματικού σταθμού στάσης νοσηλευτών και να συνομιλήσει μέσω φωνής δύο δρόμων (DUPLEX) σε ανοικτή ακρόαση hands free με το θάλαμο. β. Ακύρωση κλήσης / Δήλωση παρουσίας: 1. Με την είσοδο νοσηλευτού στο θάλαμο από τον οποίο προήλθε η κλήση, να πατά το μπουτόν παρουσίας / ακύρωσης που βρίσκεται στην μονάδα θαλάμου στην είσοδο του θαλάμου, οπότε: Να δηλώνεται η παρουσία νοσηλευτού στο θάλαμο αυτό, ενώ συγχρόνως να ακυρώνεται η κλήση του ασθενούς. Να σβήνουν όλες οι ενδείξεις της κλήσης οπτικές και ηχητικές. 10

11 Να ανάβει η επιβεβαιωτική λυχνία στη τερματική μονάδα καθώς και ο αντίστοιχος πράσινος τομέας (παρουσίας) του φωτιστικού διαδρόμου. Το φωτιστικό διαδρόμου και ο βομβητής να είναι έτοιμα να ενεργοποιηθούν όταν υπάρξει νέα κλήση από χώρο της κλινικής αυτής με διαφορετικό ρυθμό και σε νέο τομέα (κατάσταση ανάγκης). Όση ώρα παραμένει η νοσηλεύτρια στο θάλαμο και η παρουσία είναι ενεργοποιημένη, να γίνεται αυτόματα μεταγωγή όλων των κλήσεων στην τερματική μονάδα του συγκεκριμένου θαλάμου. 2. Όταν η νοσηλεύτρια έχει εξυπηρετήσει τον ασθενή και φεύγει από τον θάλαμο του, να πατά πάλι το μπουτόν παρουσίας / ακύρωσης κλήσης με συνέπεια: να σβήνει ο τομέας παρουσίας του φωτιστικού διαδρόμου, και να ακυρωθεί η κατάσταση ανάγκης. γ. Κλήση ανάγκης (αδελφής): 1. Όταν έχει δηλωθεί παρουσία νοσηλεύτριας σε ένα θάλαμο ασθενών, το πάτημα ενός μπουτόν κλήσης στο θάλαμο αυτό να έχει συνέπεια την ενεργοποίηση κλήσης ανάγκης. Σε αυτή την περίπτωση: Να αναβοσβήνουν τα φωτιστικά διαδρόμου (κόκκινος και πράσινος τομέας) και η επιβεβαιωτική λυχνία. Να ηχεί με μεγαλύτερη συχνότητα από αυτή της κανονικής κλήσης ασθενούς ο βομβητής των δωματίων που έχει δηλωθεί παρουσία. Όταν συνυπάρχουν κλήση ανάγκης και κανονική κλήση, η κλήση ανάγκης να έχει προτεραιότητα στην στάση νοσηλευτών. 2. Η κλήση αυτή να ακυρώνεται όταν πατηθεί το μπουτόν παρουσίας του θαλάμου όπως περιγράφεται στην προηγούμενη παράγραφο δ. Κλήση λουτρού / W.C.: Κλήσεις από λουτρό ή W.C. να ανάβουν τον αντίστοιχο τομέα W.C. (κίτρινος) του φωτιστικού διαδρόμου, να ηχούν οι μονάδες που έχει δηλωθεί παρουσία και να εμφανίζονται στην στάση νοσηλευτών. Η κλήση αυτή να ακυρώνεται όταν πατηθεί το μπουτόν ακύρωσης κλήσης του W.C. ε. Στάση νοσηλευτών: Στην στάση νοσηλευτών να εγκατασταθεί τερματικός σταθμός χειρισμών με ψηφιακή οθόνη LCD, στην οποία να φαίνονται όλες οι ενδείξεις κλήσεων από τους θαλάμους. Επίσης μέσω του πληκτρολογίου και του μικρομεγάφωνου να γίνονται οι λειτουργίες ενδοεπικοινωνίας με οποιονδήποτε χώρο του νοσηλευτικού τμήματος. στ. Ενδοεπικοινωνία Μέσω της ενδοεπικοινωνίας να παρέχονται οι εξής λειτουργίες: Ενδοεπικοινωνία μετά από κλήση ασθενούς. Duplex ενδοεπικοινωνία μεταξύ ασθενών και νοσηλευτών. Ενδοεπικοινωνία χωρίς κλήση ασθενούς. Εισάγοντας τον αριθμό δωματίου σε μονάδες θαλάμων με πληκτρολόγιο και πλήκτρα επιλογής να παρέχεται Duplex ενδοεπικοινωνία μεταξύ ασθενών και νοσηλευτών. Γενική ανακοίνωση σε όλα τα δωμάτια Γενική ανακοίνωση σε θαλάμους όπου έχει δηλωθεί παρουσία νοσηλευτών. Η ενδοεπικοινωνία είναι hands free Duplex. Ταυτόχρονα να υπάρχει μπουτόν "push to talk" ώστε να παρακάμπτεται η hands free λειτουργία σε περιπτώσεις όπου υπάρχει μεγάλος θόρυβος στον περιβάλλοντα χώρο (background) και οι νοσηλευτές δεν μπορούν να ελέγξουν την συνομιλία. 11

12 Δυνατότητα μυστικότητας. 5. Τα φωτιστικά διαδρόμου πρέπει να αποτελούνται από Led και όχι από λυχνίες πυρακτώσεως για λόγους υψηλής διάρκειας ζωής και χαμηλής κατανάλωσης. Επίσης τα χρώματα των πεδίων θα πρέπει να είναι διακριτά μόνο κατά τη διάρκεια των κλήσεων ώστε να μην γίνεται σύγχυση από το ηλιακό φως. Θα πρέπει επίσης να είναι ορατά από μεγάλη απόσταση και η γωνία θέασης να είναι180 ο. 6. Ως κεντρικός ελεγκτής του συστήματος (πολυπλέκτης), να χρησιμοποιηθεί ο ήδη εγκατεστημένος στο νοσηλευτικό τμήμα ΒΔ4. Σε διαφορετική περίπτωση κεντρικός ελεγκτής θα πρέπει απαραίτητα να διαθέτει interface για σύνδεση σε δίκτυο IP και interface για σύνδεση με συστήματα dect, paging κλπ. Γ. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΟΣΟΤΗΤΕΣ ΥΛΙΚΩΝ ΣΥΣΤΗΜΑΤΟΣ ΚΛΗΣΗΣ ΝΟΣΗΛΕΥΤΩΝ νοσηλευτικού τμήματος Κ4. Η εγκατάσταση κλήσεως νοσηλευτών με αμφίπλευρη ομιλία να περιλαμβάνει: Τη μονάδα κλήσεως νοσηλευτών (από κρεβάτι) ΤΕΜ. 32 Τη μονάδα κλήσεως νοσηλευτών με κορδόνι (στα ντους) ΤΕΜ. 2 Τη μονάδα κλήσεως νοσηλευτών με μπουτόν (στις λεκάνες) ΤΕΜ. 7 Τη μονάδα παρουσίας ακύρωσης κοινόχρηστων W.C. ΤΕΜ. 3 Την τερματική μονάδα θαλάμου με μεγάφωνο, μικρόφωνο ενδοεπικοινωνίας Duplex δίπλα στην πόρτα εισόδου του θαλάμου ΤΕΜ. 8 Τα ενδεικτικά φωτιστικά διαδρόμου τριών πεδίων led των θαλάμων ΤΕΜ. 8 Τα ενδεικτικά φωτιστικά διαδρόμου τριών πεδίων led των W.C. ΤΕΜ. 3 Τον τερματικό σταθμό αδελφής ΤΕΜ. 1 Τις καλωδιώσεις. Προδιαγραφή μονάδας κλήσης νοσηλευτών από κρεβάτι Χειριστήριο ασθενούς Σκοπός Κλήση νοσηλευτών Χρήστης Ασθενής Περιγραφή Χειριστήριο με εργονομικό καλαίσθητο σχήμα, με σώμα από λείο άθραυστο υλικό (ABS) ανθεκτικό και εύκολο στους καθαρισμούς. Θα περιλαμβάνει: - Μπουτόν κλήσης αδελφής - Λυχνία εφησύχασης κλήσης - 2 Μπουτόν ελέγχου φωτιστικών - Καλώδιο 2 μ. - Λήπτης ασφαλείας - αυτόματης αποσύμπλεξης για προστασία από βίαιη χρήση Εγκατάσταση Η πρίζα του (ασφαλείας αυτόματης αποσύμπλεξης) θα εγκατασταθεί στoν τοίχο πίσω από την κλίνη των ασθενών. Τεμάχια 32. Προδιαγραφή μονάδας κλήσης νοσηλευτών με κορδόνι στα ντους θαλάμων Σκοπός Χρήστης Περιγραφή Κλήση νοσηλευτών Ασθενής Θα φέρει μεταλλικό πλαίσιο βάση για στήριξη με βίδες σε εντοιχισμένο κουτί διακόπτου, στο οποίο θα είναι προσαρμοσμένο το ηλεκτρονικό κύκλωμα. Θα φέρει πρόσοψη από λείο άθραυστο υλικό (ABS) ανθεκτικό και εύκολο στους 12

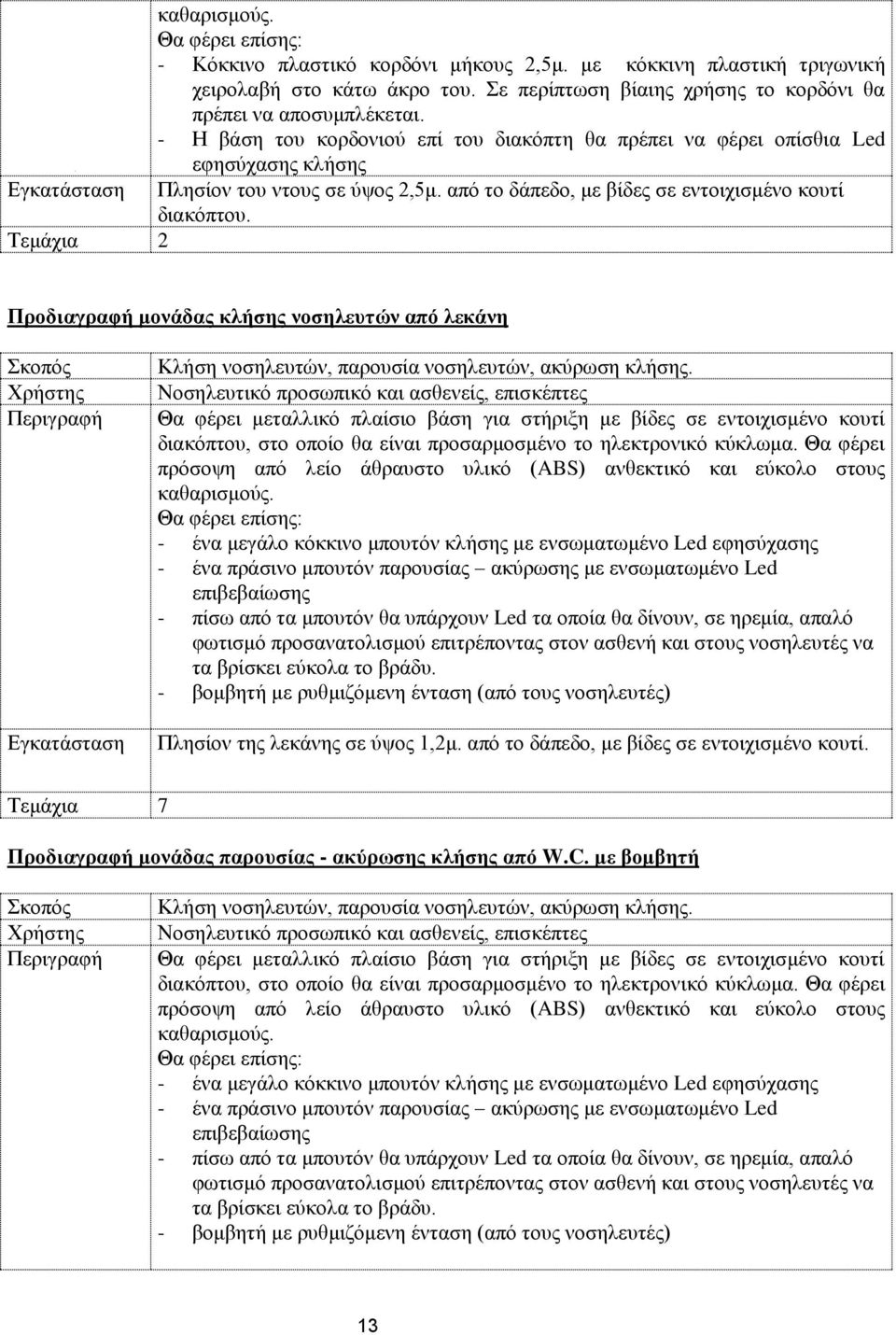

13 καθαρισμούς. Θα φέρει επίσης: - Κόκκινο πλαστικό κορδόνι μήκους 2,5μ. με κόκκινη πλαστική τριγωνική χειρολαβή στο κάτω άκρο του. Σε περίπτωση βίαιης χρήσης το κορδόνι θα πρέπει να αποσυμπλέκεται. - Η βάση του κορδονιού επί του διακόπτη θα πρέπει να φέρει οπίσθια Led εφησύχασης κλήσης Εγκατάσταση Πλησίον του ντους σε ύψος 2,5μ. από το δάπεδο, με βίδες σε εντοιχισμένο κουτί διακόπτου. Τεμάχια 2 Προδιαγραφή μονάδας κλήσης νοσηλευτών από λεκάνη Σκοπός Χρήστης Περιγραφή Εγκατάσταση Κλήση νοσηλευτών, παρουσία νοσηλευτών, ακύρωση κλήσης. Νοσηλευτικό προσωπικό και ασθενείς, επισκέπτες Θα φέρει μεταλλικό πλαίσιο βάση για στήριξη με βίδες σε εντοιχισμένο κουτί διακόπτου, στο οποίο θα είναι προσαρμοσμένο το ηλεκτρονικό κύκλωμα. Θα φέρει πρόσοψη από λείο άθραυστο υλικό (ABS) ανθεκτικό και εύκολο στους καθαρισμούς. Θα φέρει επίσης: - ένα μεγάλο κόκκινο μπουτόν κλήσης με ενσωματωμένο Led εφησύχασης - ένα πράσινο μπουτόν παρουσίας ακύρωσης με ενσωματωμένο Led επιβεβαίωσης - πίσω από τα μπουτόν θα υπάρχουν Led τα οποία θα δίνουν, σε ηρεμία, απαλό φωτισμό προσανατολισμού επιτρέποντας στον ασθενή και στους νοσηλευτές να τα βρίσκει εύκολα το βράδυ. - βομβητή με ρυθμιζόμενη ένταση (από τους νοσηλευτές) Πλησίον της λεκάνης σε ύψος 1,2μ. από το δάπεδο, με βίδες σε εντοιχισμένο κουτί. Τεμάχια 7 Προδιαγραφή μονάδας παρουσίας - ακύρωσης κλήσης από W.C. με βομβητή Σκοπός Χρήστης Περιγραφή Κλήση νοσηλευτών, παρουσία νοσηλευτών, ακύρωση κλήσης. Νοσηλευτικό προσωπικό και ασθενείς, επισκέπτες Θα φέρει μεταλλικό πλαίσιο βάση για στήριξη με βίδες σε εντοιχισμένο κουτί διακόπτου, στο οποίο θα είναι προσαρμοσμένο το ηλεκτρονικό κύκλωμα. Θα φέρει πρόσοψη από λείο άθραυστο υλικό (ABS) ανθεκτικό και εύκολο στους καθαρισμούς. Θα φέρει επίσης: - ένα μεγάλο κόκκινο μπουτόν κλήσης με ενσωματωμένο Led εφησύχασης - ένα πράσινο μπουτόν παρουσίας ακύρωσης με ενσωματωμένο Led επιβεβαίωσης - πίσω από τα μπουτόν θα υπάρχουν Led τα οποία θα δίνουν, σε ηρεμία, απαλό φωτισμό προσανατολισμού επιτρέποντας στον ασθενή και στους νοσηλευτές να τα βρίσκει εύκολα το βράδυ. - βομβητή με ρυθμιζόμενη ένταση (από τους νοσηλευτές) 13

14 Εγκατάσταση Τεμάχια 3 Πλησίον της εισόδου του W.C. σε ύψος 1,5μ. από το δάπεδο, με βίδες σε εντοιχισμένο κουτί. Τερματική μονάδα θαλάμου με μεγάφωνο, μικρόφωνο ενδοεπικοινωνίας Duplex Σκοπός Χρήστης Περιγραφή Σταθμός ενδοεπικοινωνίας για τους ασθενείς και τους νοσηλευτές, που θα περιλαμβάνει όλα τα αναγκαία για κλήσεις νοσηλευτών. Νοσηλευτικό προσωπικό και ασθενείς, επισκέπτες Θα φέρει κατ ελάχιστο τα κάτωθι στοιχεία: - το έξυπνο ψηφιακό interface επεξεργαστή σημάτων - το ψηφιακό interface Duplex hands free ενδοεπικοινωνίας - πληκτρολόγιο ελέγχου ενδοεπικοινωνίας - ένα μεγάλο κόκκινο μπουτόν κλήσης με ενσωματωμένο Led εφησύχασης - ένα πράσινο μπουτόν παρουσίας ακύρωσης με ενσωματωμένο Led επιβεβαίωσης - πίσω από τα μπουτόν θα υπάρχουν Led τα οποία θα δίνουν, σε ηρεμία, απαλό φωτισμό προσανατολισμού επιτρέποντας στον ασθενή και στους νοσηλευτές να τα βρίσκει εύκολα το βράδυ. - βομβητής με ρυθμιζόμενη ένταση (από τους νοσηλευτές) - ενσωματωμένο ενισχυτή ήχου - μεγάφωνο μικρόφωνο Εγκατάσταση Πλησίον της εισόδου του δωματίου σε οπτική επαφή με τις κλίνες ασθενών σε ύψος 1,5μ. από το δάπεδο, με βίδες σε εντοιχισμένο κουτί. Τεμάχια 8 Ενδεικτικά φωτιστικά διαδρόμου τριών πεδίων led των θαλάμων Σκοπός Οπτικές φωτεινές ενδείξεις Χρήστης Νοσηλευτικό προσωπικό Περιγραφή Το φωτιστικό θα είναι μικρού μεγέθους καλαίσθητο και θα αποτελείται από τρία φωτεινά πεδία με ενσωματωμένες σειρές led (πράσινο πεδίο παρουσίας, κόκκινο πεδίο κλήσης, κίτρινο πεδίο κλήσης W.C.). Οι ενδείξεις θα είναι ορατές από μακριά και από όλες τις γωνίες (180 ο ). Εγκατάσταση Στο διάδρομο, πάνω από την πόρτα του θαλάμου Τεμάχια 8 Ενδεικτικά φωτιστικά διαδρόμου τριών πεδίων κοινόχρηστων W.C. Σκοπός Οπτικές φωτεινές ενδείξεις Χρήστης Νοσηλευτικό προσωπικό Περιγραφή Το φωτιστικό θα είναι μικρού μεγέθους καλαίσθητο και θα αποτελείται από τρία φωτεινά πεδία με ενσωματωμένες σειρές led (πράσινο πεδίο παρουσίας, κόκκινο πεδίο κλήσης, κίτρινο πεδίο κλήσης W.C.). Οι ενδείξεις θα είναι ορατές από μακριά και από όλες τις γωνίες (180 ο ). Θα φέρει έξυπνο interface/επεξεργαστή το οποίο θα διασφαλίζει την αμφίδρομη μετάδοση σημάτων μεταξύ του θαλάμου και του κεντρικού ελεγκτή του συστήματος. Θα διαχειρίζεται όλες τις λειτουργίες του θαλάμου. Θα φέρει 8 εισόδους και 8 εξόδους ελεύθερα προγραμματιζόμενες. 14

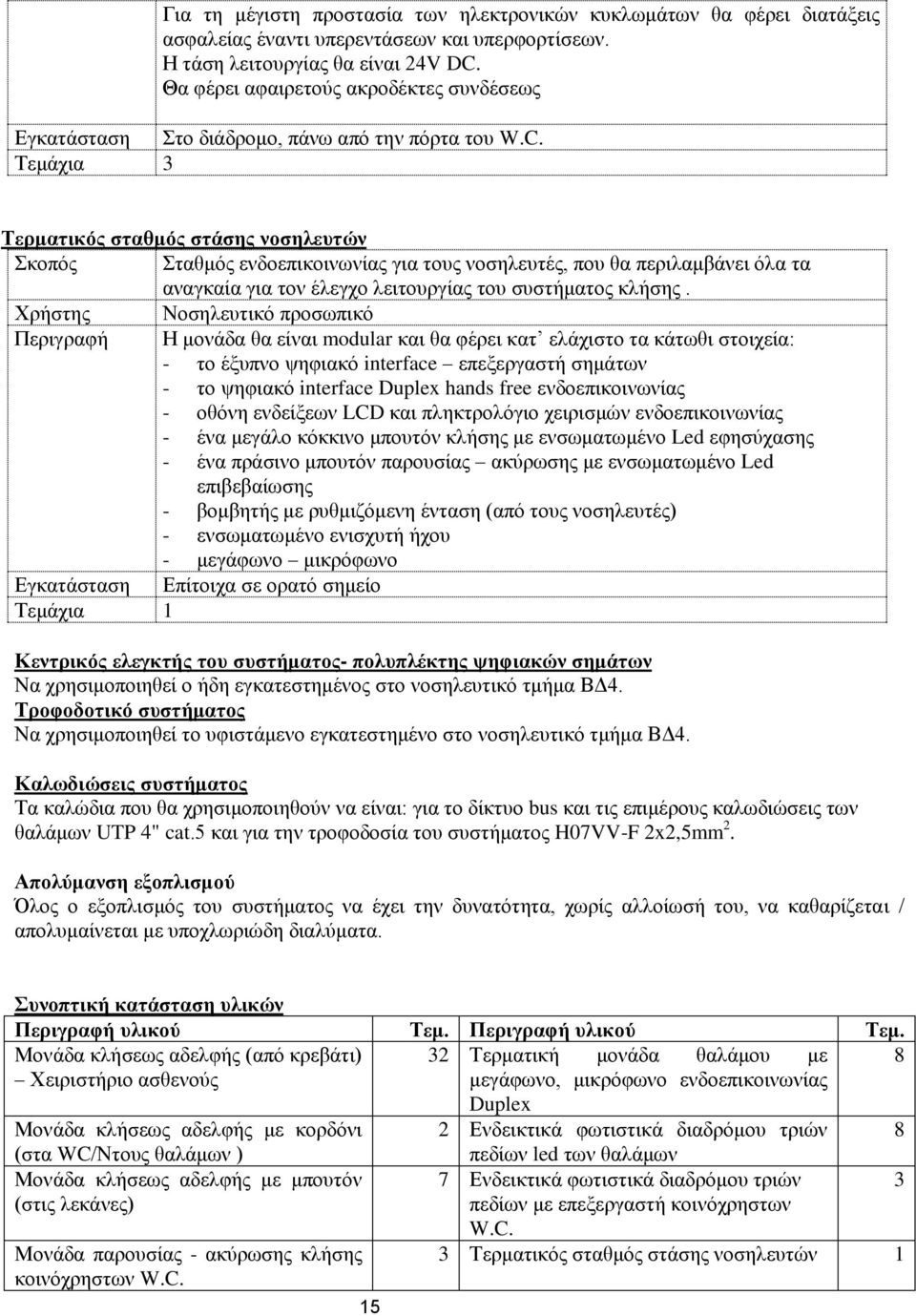

15 Για τη μέγιστη προστασία των ηλεκτρονικών κυκλωμάτων θα φέρει διατάξεις ασφαλείας έναντι υπερεντάσεων και υπερφορτίσεων. Η τάση λειτουργίας θα είναι 24V DC. Θα φέρει αφαιρετούς ακροδέκτες συνδέσεως Εγκατάσταση Στο διάδρομο, πάνω από την πόρτα του W.C. Τεμάχια 3 Τερματικός σταθμός στάσης νοσηλευτών Σκοπός Σταθμός ενδοεπικοινωνίας για τους νοσηλευτές, που θα περιλαμβάνει όλα τα αναγκαία για τον έλεγχο λειτουργίας του συστήματος κλήσης. Χρήστης Νοσηλευτικό προσωπικό Περιγραφή Η μονάδα θα είναι modular και θα φέρει κατ ελάχιστο τα κάτωθι στοιχεία: - το έξυπνο ψηφιακό interface επεξεργαστή σημάτων - το ψηφιακό interface Duplex hands free ενδοεπικοινωνίας - οθόνη ενδείξεων LCD και πληκτρολόγιο χειρισμών ενδοεπικοινωνίας - ένα μεγάλο κόκκινο μπουτόν κλήσης με ενσωματωμένο Led εφησύχασης - ένα πράσινο μπουτόν παρουσίας ακύρωσης με ενσωματωμένο Led επιβεβαίωσης - βομβητής με ρυθμιζόμενη ένταση (από τους νοσηλευτές) - ενσωματωμένο ενισχυτή ήχου - μεγάφωνο μικρόφωνο Εγκατάσταση Επίτοιχα σε ορατό σημείο Τεμάχια 1 Κεντρικός ελεγκτής του συστήματος- πολυπλέκτης ψηφιακών σημάτων Να χρησιμοποιηθεί ο ήδη εγκατεστημένος στο νοσηλευτικό τμήμα ΒΔ4. Τροφοδοτικό συστήματος Να χρησιμοποιηθεί το υφιστάμενο εγκατεστημένο στο νοσηλευτικό τμήμα ΒΔ4. Καλωδιώσεις συστήματος Τα καλώδια που θα χρησιμοποιηθούν να είναι: για το δίκτυο bus και τις επιμέρους καλωδιώσεις των θαλάμων UTP 4" cat.5 και για την τροφοδοσία του συστήματος H07VV-F 2x2,5mm 2. Απολύμανση εξοπλισμού Όλος ο εξοπλισμός του συστήματος να έχει την δυνατότητα, χωρίς αλλοίωσή του, να καθαρίζεται / απολυμαίνεται με υποχλωριώδη διαλύματα. Συνοπτική κατάσταση υλικών Περιγραφή υλικού Τεμ. Περιγραφή υλικού Τεμ. Μονάδα κλήσεως αδελφής (από κρεβάτι) 32 Τερματική μονάδα θαλάμου με 8 Χειριστήριο ασθενούς μεγάφωνο, μικρόφωνο ενδοεπικοινωνίας Duplex Μονάδα κλήσεως αδελφής με κορδόνι 2 Ενδεικτικά φωτιστικά διαδρόμου τριών 8 (στα WC/Ντους θαλάμων ) Μονάδα κλήσεως αδελφής με μπουτόν (στις λεκάνες) Μονάδα παρουσίας - ακύρωσης κλήσης κοινόχρηστων W.C. 15 πεδίων led των θαλάμων 7 Ενδεικτικά φωτιστικά διαδρόμου τριών πεδίων με επεξεργαστή κοινόχρηστων W.C. 3 Τερματικός σταθμός στάσης νοσηλευτών 1 3

16 Δ. ΠΙΣΤΟΠΟΙΗΣΕΙΣ - ΕΓΓΥΗΣΗ: 1. Ο προς εγκατάσταση εξοπλισμός θα πρέπει να συνοδεύεται με τα εξής πιστοποιητικά: ISO 9001:2008 του κατασκευαστή για την κατασκευή τέτοιων οπτικοακουστικών συστημάτων. 2. Δήλωση CE για την τήρηση των διεθνών/ευρωπαϊκών προτύπων εν ισχύ, όπως 89/336/EEC (Electromagnetic Compatibility Directive), και 93/68/EEC ((Low Voltage Directive), DIN VDE (Specifications for call systems in hospitals) 2. Στο σύστημα να παρέχεται εγγύηση καλής λειτουργίας για δύο (2) έτη τουλάχιστον και τεχνικής υποστήριξης και διάθεσης ανταλλακτικών για οκτώ (8) έτη τουλάχιστον. Ο Προιστάμενος Τμήματος Η-Μ Εγκαταστάσεων Χαράλαμπος Καγιούλης 16
