ΕΡΓΟΣΤΑΣΙΟ ΠΑΡΑΓΩΓΗΣ ΠΥΡΗΝΕΛΑΙΟΥ ΜΗΧΑΝΟΛΟΓΙΚΗ ΜΕΛΕΤΗ

Transcript

1 ΕΡΓΟΔΟΤΗΣ: ΕΡΓΟ: ΕΡΓΟΣΤΑΣΙΟ ΠΑΡΑΓΩΓΗΣ ΠΥΡΗΝΕΛΑΙΟΥ ΤΟΠΟΘΕΣΙΑ: ΜΗΧΑΝΟΛΟΓΙΚΗ ΜΕΛΕΤΗ ΚΑΡΥΩΤΑΚΗ 5 Α ΒΟΥΛΑ ΤΗΛ , ΦΑΞ info@inik.gr 1

2 1. ΤΕΧΝΙΚΟ ΥΠΟΜΝΗΜΑ α. Ονοματεπώνυμο του ιδιοκτήτη ή επωνυμία του φορέα: β. Θέση της εγκατάστασης: γ. Είδος και ποσότητα παραγόμενων προϊόντων: Η μέγιστη δυναμικότητα επεξεργασίας της μονάδας (εισερχόμενες κύριες α ύλες) υπολογίζεται σε tn/έτος. Η ποσότητα αυτή χρησιμοποιείται στο σύνολό της σε τρεις μήνες τον χρόνο (Σεπτέμβριο, Οκτώβριο και Νοέμβριο) κατά τους οποίους δουλεύει το εργοστάσιο. Η παραγωγή έχει εποχικό χαρακτήρα και συμπίπτει με τη συγκομιδή των καρπών. Η ποσότητα λοιπόν αυτή πρέπει να κατανεμηθεί σε 57 εργάσιμες ημέρες. Κατά τη διάρκεια των 57 αυτών εργάσιμων ημερών το εργοστάσιο δουλεύει σε 2 βάρδιες. Τα προϊόντα του εργοστασίου είναι το πυρηνόξυλο και το πυρηνέλαιο. Προϊόντα: o Πυρηνόξυλο: 8575 tn/έτος (54% των προϊόντων) o Πυρηνέλαιο: 7175 tn/έτος (46% των προϊόντων) Φύρα: o Από αποξηραμένη ελαιοπυρήνα: 1750 tn/έτος o Από υλικά συσκευασίας: 88 tn/έτος 2

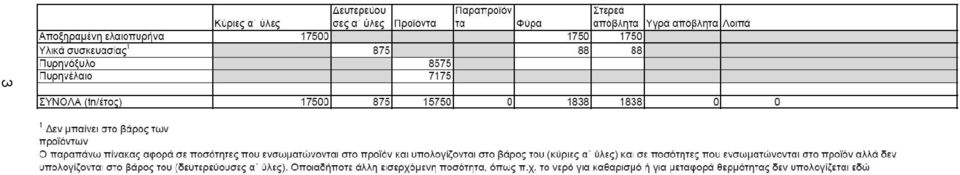

3 3

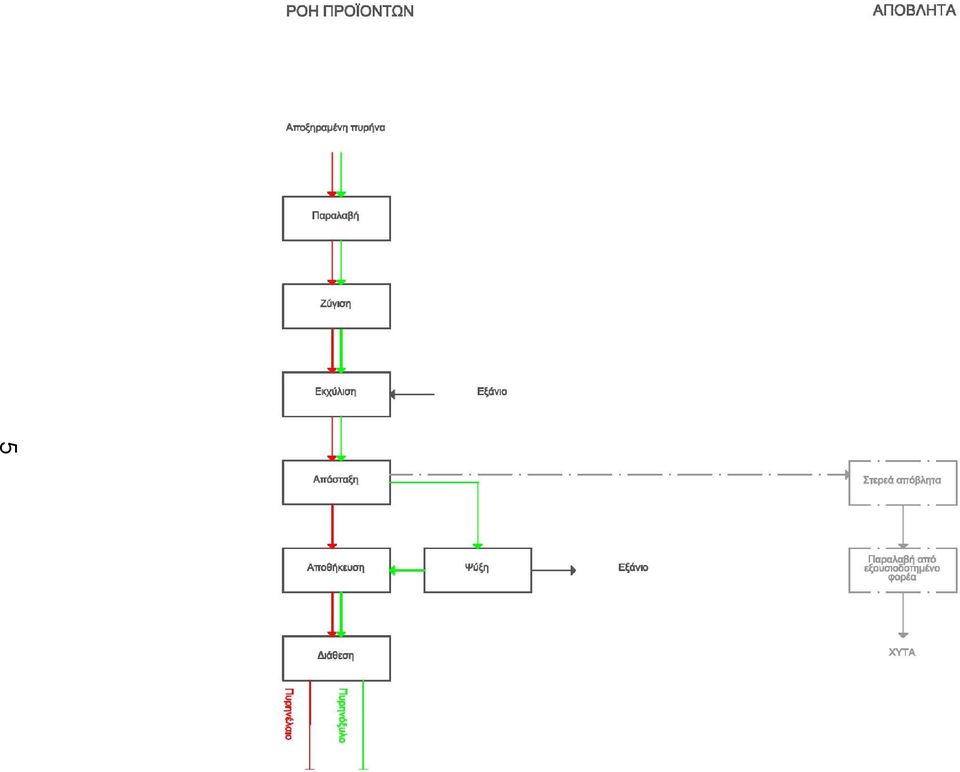

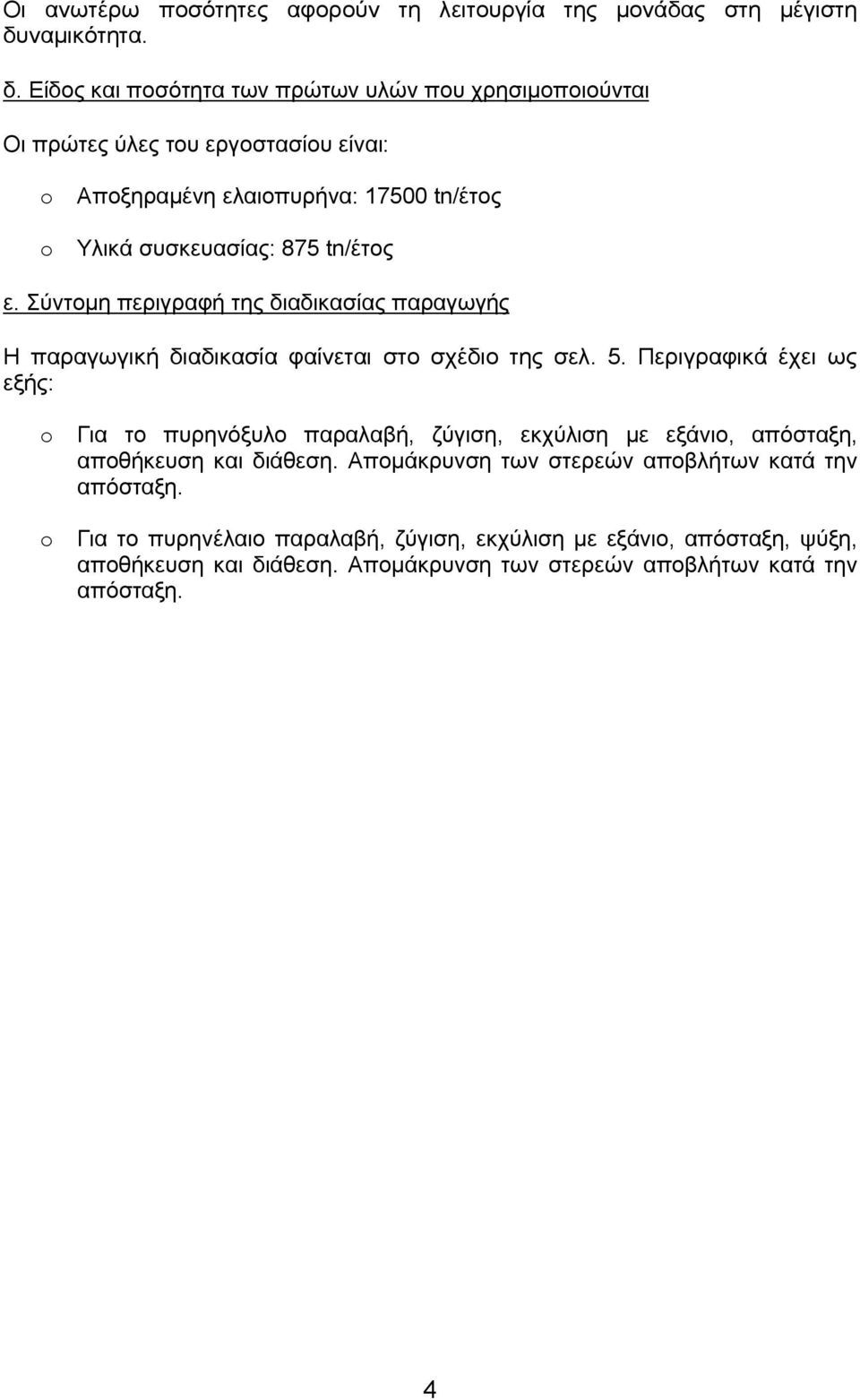

4 Οι ανωτέρω ποσότητες αφορούν τη λειτουργία της μονάδας στη μέγιστη δυναμικότητα. δ. Είδος και ποσότητα των πρώτων υλών που χρησιμοποιούνται Οι πρώτες ύλες του εργοστασίου είναι: o Αποξηραμένη ελαιοπυρήνα: tn/έτος o Υλικά συσκευασίας: 875 tn/έτος ε. Σύντομη περιγραφή της διαδικασίας παραγωγής Η παραγωγική διαδικασία φαίνεται στο σχέδιο της σελ. 5. Περιγραφικά έχει ως εξής: o Για το πυρηνόξυλο παραλαβή, ζύγιση, εκχύλιση με εξάνιο, απόσταξη, αποθήκευση και διάθεση. Απομάκρυνση των στερεών αποβλήτων κατά την απόσταξη. o Για το πυρηνέλαιο παραλαβή, ζύγιση, εκχύλιση με εξάνιο, απόσταξη, ψύξη, αποθήκευση και διάθεση. Απομάκρυνση των στερεών αποβλήτων κατά την απόσταξη. 4

5 5

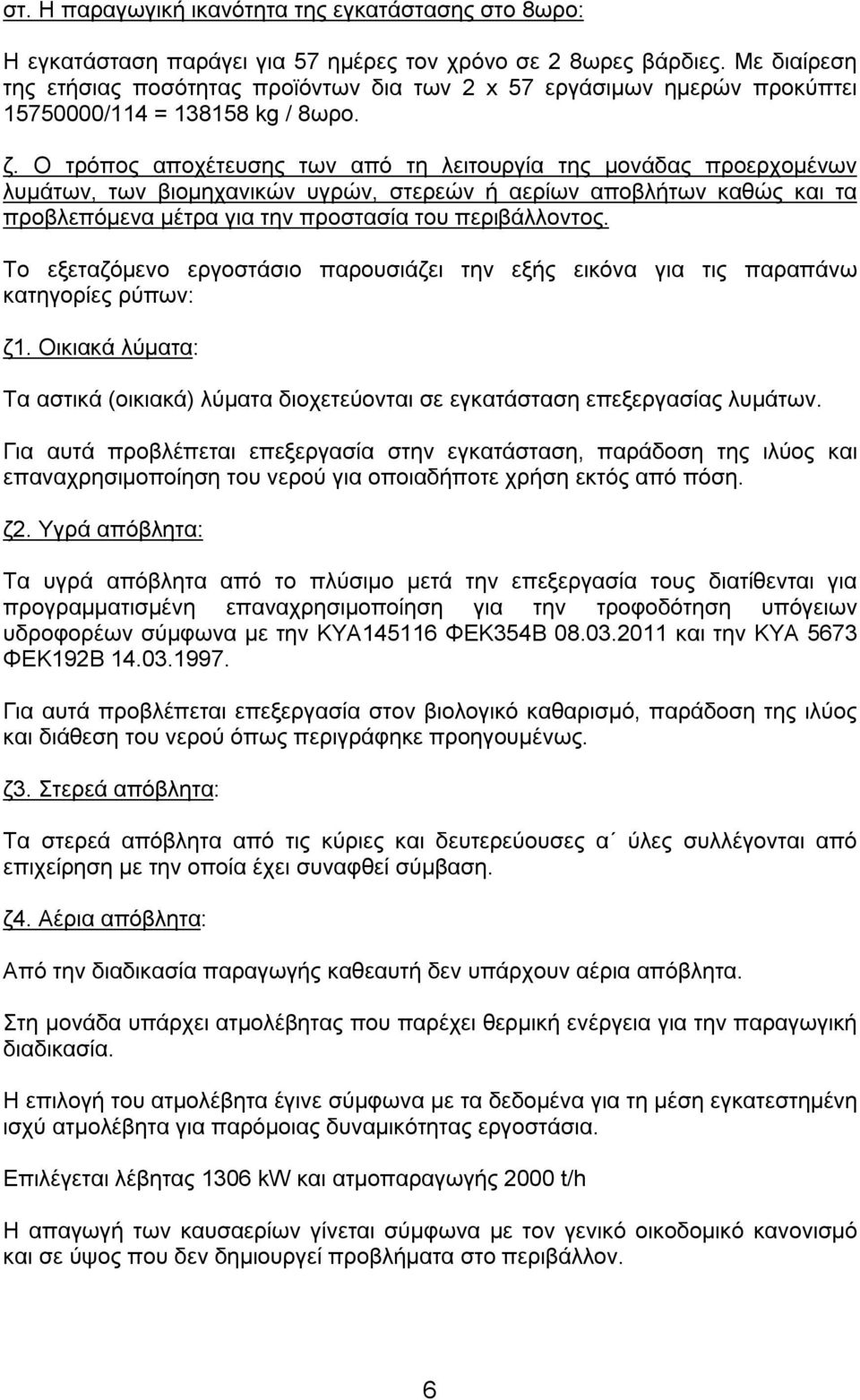

6 στ. Η παραγωγική ικανότητα της εγκατάστασης στο 8ωρο: Η εγκατάσταση παράγει για 57 ημέρες τον χρόνο σε 2 8ωρες βάρδιες. Με διαίρεση της ετήσιας ποσότητας προϊόντων δια των 2 x 57 εργάσιμων ημερών προκύπτει /114 = kg / 8ωρο. ζ. Ο τρόπος αποχέτευσης των από τη λειτουργία της μονάδας προερχομένων λυμάτων, των βιομηχανικών υγρών, στερεών ή αερίων αποβλήτων καθώς και τα προβλεπόμενα μέτρα για την προστασία του περιβάλλοντος. Το εξεταζόμενο εργοστάσιο παρουσιάζει την εξής εικόνα για τις παραπάνω κατηγορίες ρύπων: ζ1. Οικιακά λύματα: Τα αστικά (οικιακά) λύματα διοχετεύονται σε εγκατάσταση επεξεργασίας λυμάτων. Για αυτά προβλέπεται επεξεργασία στην εγκατάσταση, παράδοση της ιλύος και επαναχρησιμοποίηση του νερού για οποιαδήποτε χρήση εκτός από πόση. ζ2. Υγρά απόβλητα: Τα υγρά απόβλητα από το πλύσιμο μετά την επεξεργασία τους διατίθενται για προγραμματισμένη επαναχρησιμοποίηση για την τροφοδότηση υπόγειων υδροφορέων σύμφωνα με την ΚΥΑ ΦΕΚ354Β και την ΚΥΑ 5673 ΦΕΚ192Β Για αυτά προβλέπεται επεξεργασία στον βιολογικό καθαρισμό, παράδοση της ιλύος και διάθεση του νερού όπως περιγράφηκε προηγουμένως. ζ3. Στερεά απόβλητα: Τα στερεά απόβλητα από τις κύριες και δευτερεύουσες α ύλες συλλέγονται από επιχείρηση με την οποία έχει συναφθεί σύμβαση. ζ4. Αέρια απόβλητα: Από την διαδικασία παραγωγής καθεαυτή δεν υπάρχουν αέρια απόβλητα. Στη μονάδα υπάρχει ατμολέβητας που παρέχει θερμική ενέργεια για την παραγωγική διαδικασία. Η επιλογή του ατμολέβητα έγινε σύμφωνα με τα δεδομένα για τη μέση εγκατεστημένη ισχύ ατμολέβητα για παρόμοιας δυναμικότητας εργοστάσια. Επιλέγεται λέβητας 1306 kw και ατμοπαραγωγής 2000 t/h Η απαγωγή των καυσαερίων γίνεται σύμφωνα με τον γενικό οικοδομικό κανονισμό και σε ύψος που δεν δημιουργεί προβλήματα στο περιβάλλον. 6

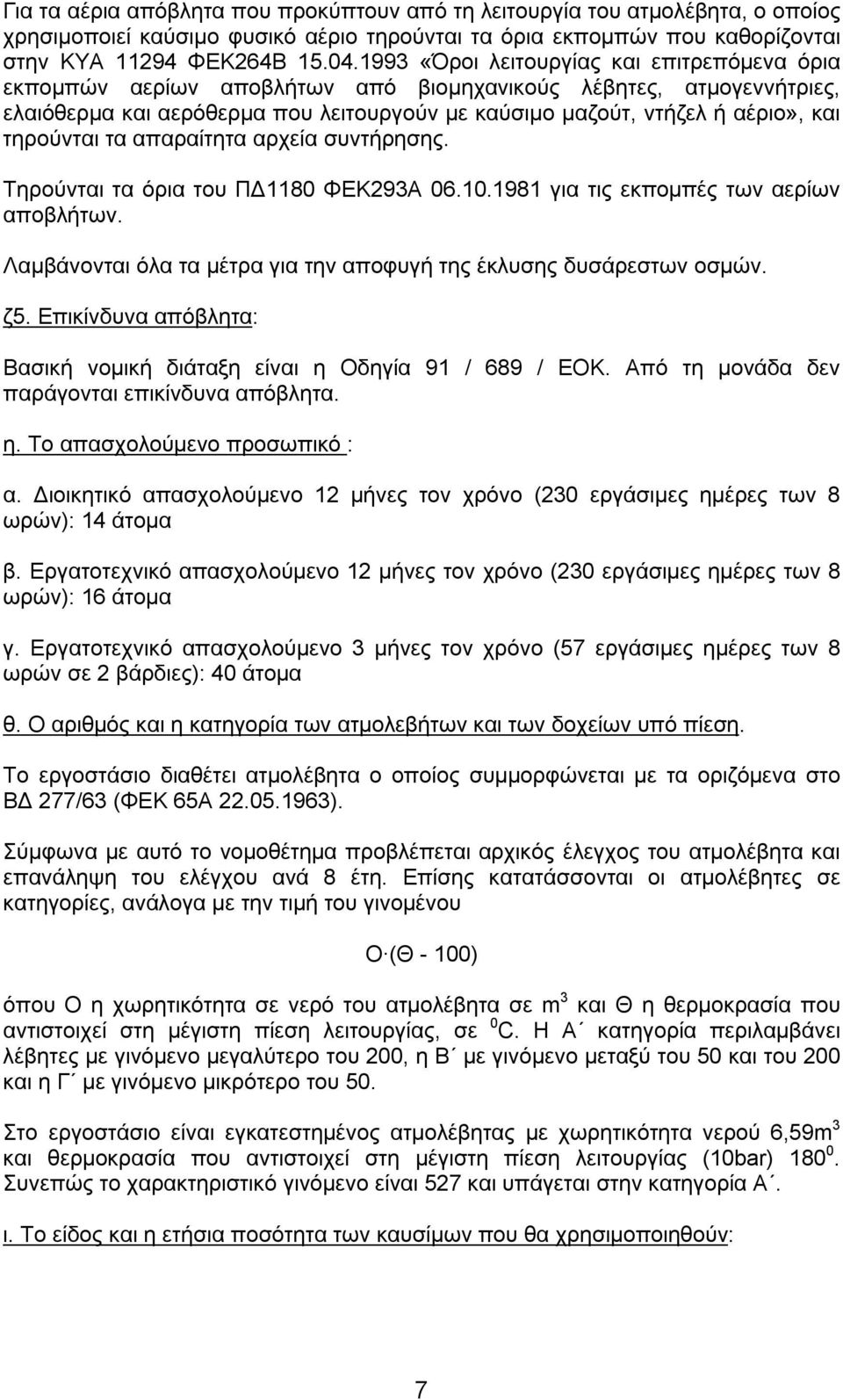

7 Για τα αέρια απόβλητα που προκύπτουν από τη λειτουργία του ατμολέβητα, ο οποίος χρησιμοποιεί καύσιμο φυσικό αέριο τηρούνται τα όρια εκπομπών που καθορίζονται στην ΚΥΑ ΦΕΚ264Β «Όροι λειτουργίας και επιτρεπόμενα όρια εκπομπών αερίων αποβλήτων από βιομηχανικούς λέβητες, ατμογεννήτριες, ελαιόθερμα και αερόθερμα που λειτουργούν με καύσιμο μαζούτ, ντήζελ ή αέριο», και τηρούνται τα απαραίτητα αρχεία συντήρησης. Τηρούνται τα όρια του ΠΔ1180 ΦΕΚ293Α για τις εκπομπές των αερίων αποβλήτων. Λαμβάνονται όλα τα μέτρα για την αποφυγή της έκλυσης δυσάρεστων οσμών. ζ5. Επικίνδυνα απόβλητα: Βασική νομική διάταξη είναι η Οδηγία 91 / 689 / ΕΟΚ. Από τη μονάδα δεν παράγονται επικίνδυνα απόβλητα. η. Το απασχολούμενο προσωπικό : α. Διοικητικό απασχολούμενο 12 μήνες τον χρόνο (230 εργάσιμες ημέρες των 8 ωρών): 14 άτομα β. Εργατοτεχνικό απασχολούμενο 12 μήνες τον χρόνο (230 εργάσιμες ημέρες των 8 ωρών): 16 άτομα γ. Εργατοτεχνικό απασχολούμενο 3 μήνες τον χρόνο (57 εργάσιμες ημέρες των 8 ωρών σε 2 βάρδιες): 40 άτομα θ. Ο αριθμός και η κατηγορία των ατμολεβήτων και των δοχείων υπό πίεση. Το εργοστάσιο διαθέτει ατμολέβητα ο οποίος συμμορφώνεται με τα οριζόμενα στο ΒΔ 277/63 (ΦΕΚ 65Α ). Σύμφωνα με αυτό το νομοθέτημα προβλέπεται αρχικός έλεγχος του ατμολέβητα και επανάληψη του ελέγχου ανά 8 έτη. Επίσης κατατάσσονται οι ατμολέβητες σε κατηγορίες, ανάλογα με την τιμή του γινομένου Ο (Θ - 100) όπου Ο η χωρητικότητα σε νερό του ατμολέβητα σε m 3 και Θ η θερμοκρασία που αντιστοιχεί στη μέγιστη πίεση λειτουργίας, σε 0 C. H A κατηγορία περιλαμβάνει λέβητες με γινόμενο μεγαλύτερο του 200, η Β με γινόμενο μεταξύ του 50 και του 200 και η Γ με γινόμενο μικρότερο του 50. Στο εργοστάσιο είναι εγκατεστημένος ατμολέβητας με χωρητικότητα νερού 6,59m 3 και θερμοκρασία που αντιστοιχεί στη μέγιστη πίεση λειτουργίας (10bar) Συνεπώς το χαρακτηριστικό γινόμενο είναι 527 και υπάγεται στην κατηγορία Α. ι. Το είδος και η ετήσια ποσότητα των καυσίμων που θα χρησιμοποιηθούν: 7

8 Στη μονάδα χρησιμοποιείται φυσικό αέριο για τις ανάγκες του ατμολέβητα που χρησιμοποιείται για την παρασκευή ατμού προς χρήση των παραγωγικών συσκευών του εργοστασίου και για την παρασκευή ζεστού νερού χρήσης. Σχεδόν όλο το φυσικό αέριο καταναλώνεται σε 3 μήνες (57 εργάσιμες ημέρες των 8 ωρών σε 2 βάρδιες). Η συνολική απαιτούμενη ενέργεια προκύπτει από την προαναφερθείσα μέση εγκατεστημένη ισχύ των 1100 kw η οποία αποδίδεται από τον ατμολέβητα σε 230 ημέρες λειτουργίας με συντελεστή απόδοσης 0, ,85 = kwh Επομένως, για μέση κατώτερη θερμογόνο δύναμη του φυσικού αερίου 10,3 kwh/nm 3, καταναλώνονται ,3 = Nm 3 Οι εταιρείες παροχής φυσικού αερίου χορηγούν το καύσιμο υπό τις εξής πιέσεις Κατηγορία χρήσης Είδος χρήσης Πίεση 1 Οικιακή χρήση 25 mbar 2 Λεβητοστάσια κεντρικής θέρμανσης κατοικιών 100 mbar 3 Λεβητοστάσια επαγγελματικής χρήσης 300 mbar 4 Λεβητοστάσια μεγάλων κτιρίων, νοσοκομείων, 300 mbar ξενοδοχείων, βιομηχανιών κλπ με συνολική παροχή 300Nm 3 /h 5 Λεβητοστάσια μεγάλων κτιρίων, νοσοκομείων, 1 bar ξενοδοχείων, βιομηχανιών κλπ με συνολική παροχή >300Nm 3 /h 6 Επαγγελματικά μαγειρεία 25 mbar 7 Εκπαιδευτικά εργαστήρια 25 mbar 8 Ερευνητικά εργαστήρια 1 bar H κατανάλωση του εργοστασίου είναι 126 Nm 3 /h οπότε θα ζητηθεί από την εταιρεία παροχής να δίνεται το αέριο υπό πίεση 300 mbar (κατηγορία 4). ια. Η προβλεπόμενη ετήσια κατανάλωση ηλεκτρικής ενέργειας. Η επιλογή της ηλεκτρικής εγκατάστασης έγινε σύμφωνα με τα δεδομένα της εγκατεστημένης κινητήριας ισχύος του εργοστασίου η οποία είναι 74 kw. Με δεδομένο συντελεστή ταυτοχρονισμού 0,85 και αμελητέα την απαιτούμενη ισχύ για άλλες χρήσεις (φωτισμό και θέρμανση/ψύξη χώρων) απαιτείται ισχύς εγκατάστασης 74 0,85 = 62,90 kw Η ηλεκτρική ενέργεια πρέπει να αποδοθεί κατά τον χρόνο λειτουργίας του εργοστασίου, συνεπώς η απαιτούμενη αποδιδόμενη ενέργεια της εγκατάστασης θα είναι για 2 βάρδιες των 8 ωρών και 57 ημέρες λειτουργίας 8

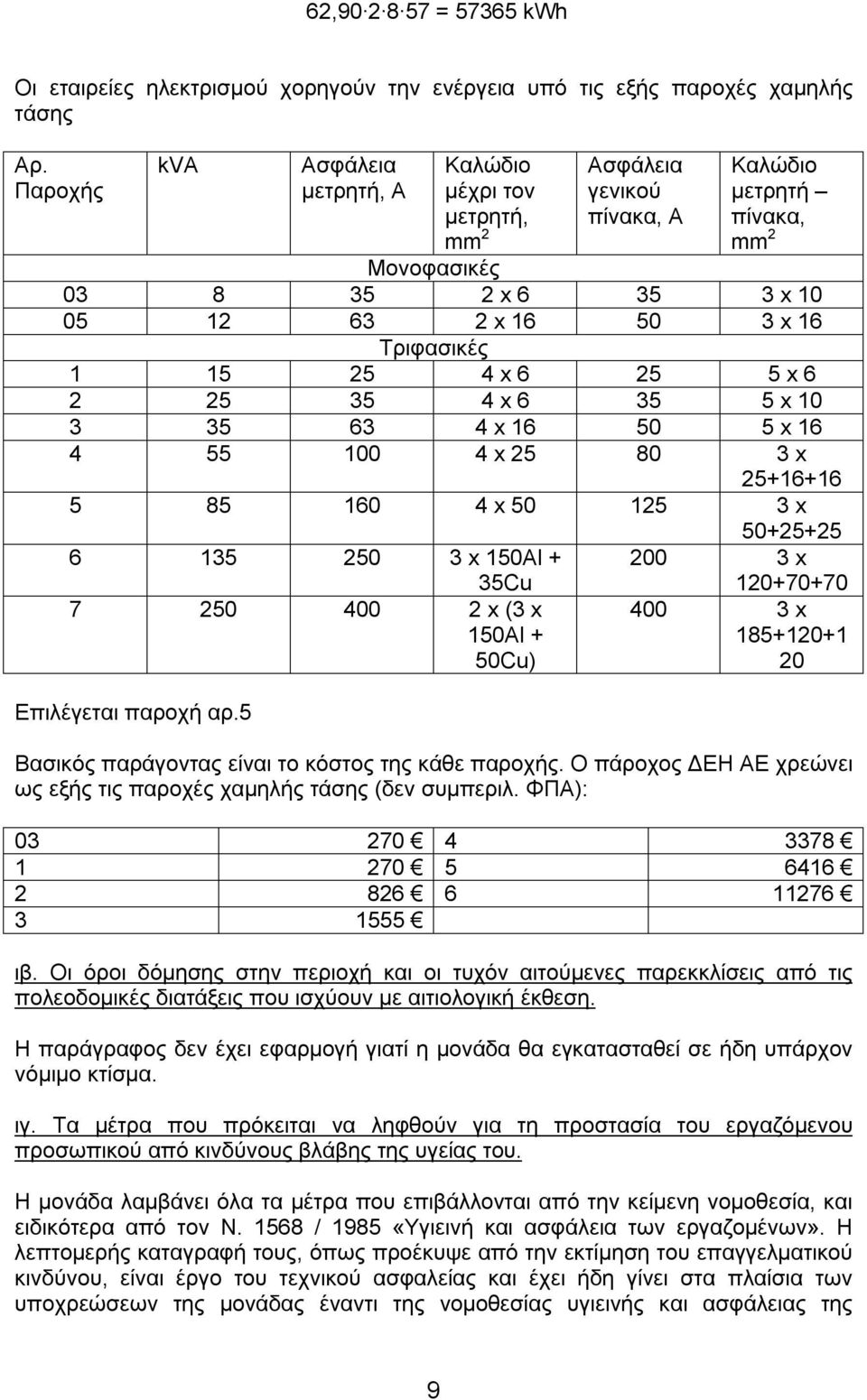

9 62, = kwh Οι εταιρείες ηλεκτρισμού χορηγούν την ενέργεια υπό τις εξής παροχές χαμηλής τάσης Αρ. Παροχής kva Ασφάλεια μετρητή, A Καλώδιο μέχρι τον μετρητή, mm 2 Ασφάλεια γενικού πίνακα, A Καλώδιο μετρητή πίνακα, mm 2 Μονοφασικές x x x x 16 Τριφασικές x x x x x x x x x x x 150Al + 35Cu x (3 x 150Al + 50Cu) Επιλέγεται παροχή αρ x x Βασικός παράγοντας είναι το κόστος της κάθε παροχής. Ο πάροχος ΔΕΗ ΑΕ χρεώνει ως εξής τις παροχές χαμηλής τάσης (δεν συμπεριλ. ΦΠΑ): ιβ. Οι όροι δόμησης στην περιοχή και οι τυχόν αιτούμενες παρεκκλίσεις από τις πολεοδομικές διατάξεις που ισχύουν με αιτιολογική έκθεση. Η παράγραφος δεν έχει εφαρμογή γιατί η μονάδα θα εγκατασταθεί σε ήδη υπάρχον νόμιμο κτίσμα. ιγ. Τα μέτρα που πρόκειται να ληφθούν για τη προστασία του εργαζόμενου προσωπικού από κινδύνους βλάβης της υγείας του. Η μονάδα λαμβάνει όλα τα μέτρα που επιβάλλονται από την κείμενη νομοθεσία, και ειδικότερα από τον Ν / 1985 «Υγιεινή και ασφάλεια των εργαζομένων». Η λεπτομερής καταγραφή τους, όπως προέκυψε από την εκτίμηση του επαγγελματικού κινδύνου, είναι έργο του τεχνικού ασφαλείας και έχει ήδη γίνει στα πλαίσια των υποχρεώσεων της μονάδας έναντι της νομοθεσίας υγιεινής και ασφάλειας της 9

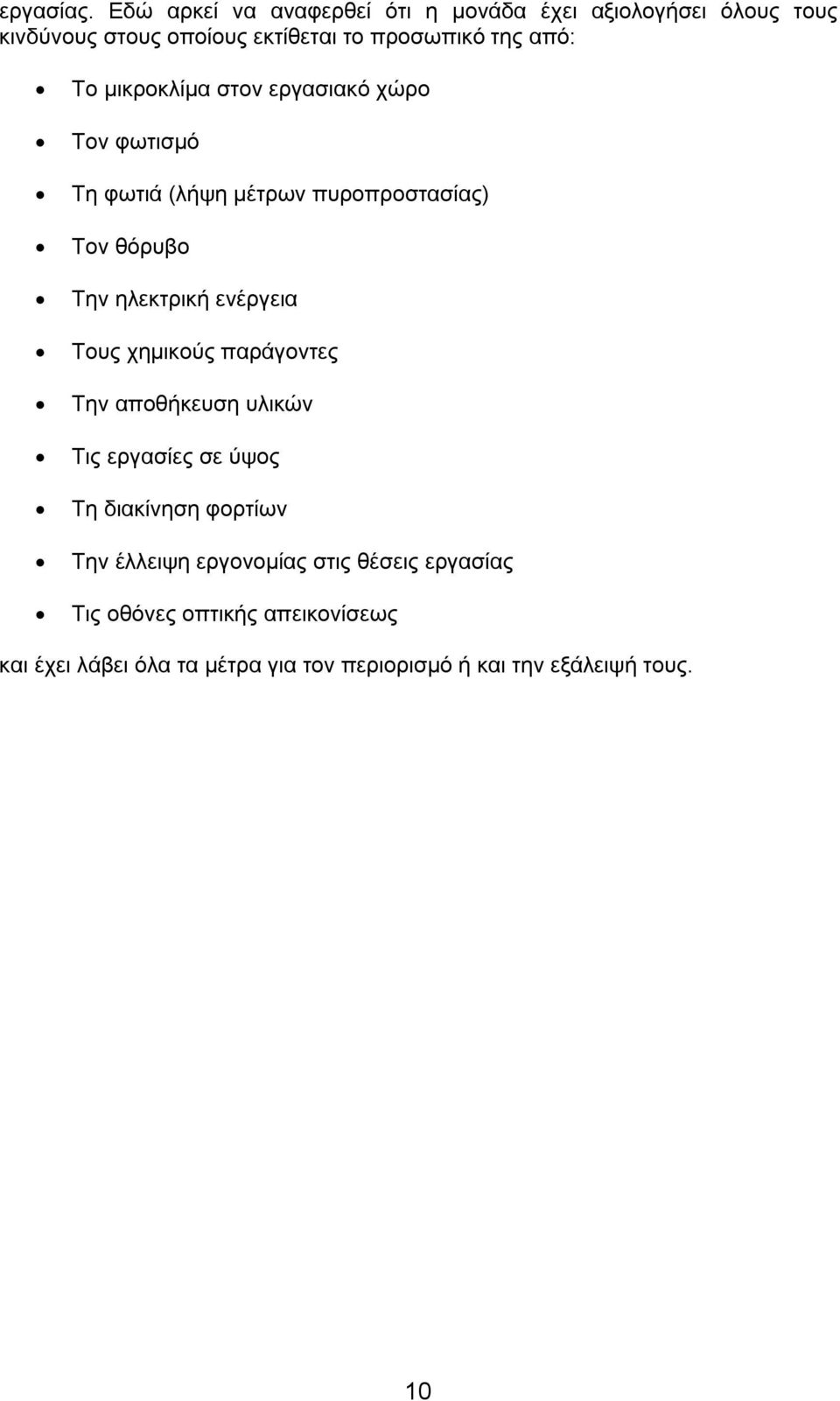

10 εργασίας. Εδώ αρκεί να αναφερθεί ότι η μονάδα έχει αξιολογήσει όλους τους κινδύνους στους οποίους εκτίθεται το προσωπικό της από: Το μικροκλίμα στον εργασιακό χώρο Τον φωτισμό Τη φωτιά (λήψη μέτρων πυροπροστασίας) Τον θόρυβο Την ηλεκτρική ενέργεια Τους χημικούς παράγοντες Την αποθήκευση υλικών Τις εργασίες σε ύψος Τη διακίνηση φορτίων Την έλλειψη εργονομίας στις θέσεις εργασίας Τις οθόνες οπτικής απεικονίσεως και έχει λάβει όλα τα μέτρα για τον περιορισμό ή και την εξάλειψή τους. 10

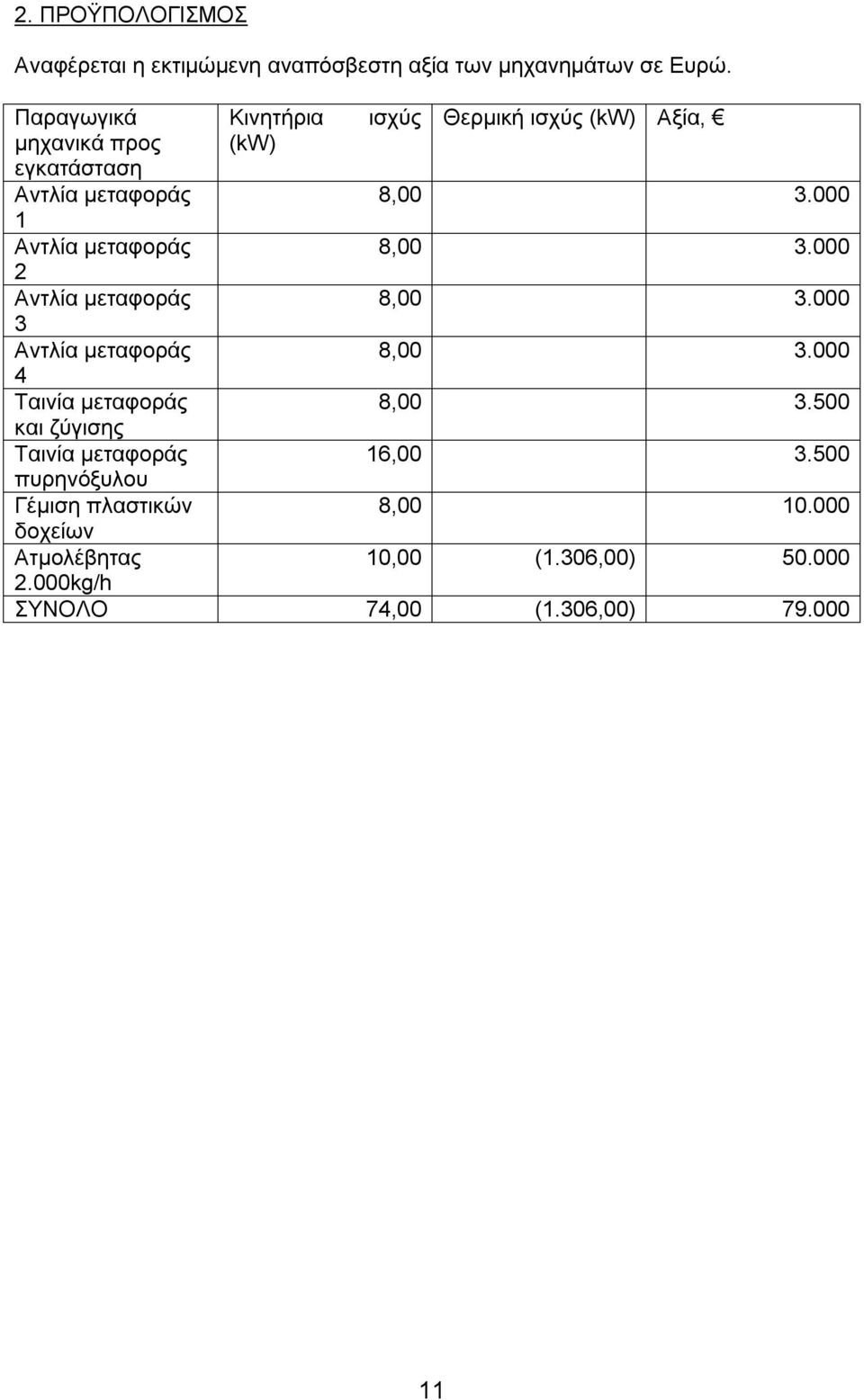

11 2. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Αναφέρεται η εκτιμώμενη αναπόσβεστη αξία των μηχανημάτων σε Ευρώ. Παραγωγικά Κινητήρια ισχύς Θερμική ισχύς (kw) Αξία, μηχανικά προς εγκατάσταση (kw) Αντλία μεταφοράς 8, Αντλία μεταφοράς 8, Αντλία μεταφοράς 8, Αντλία μεταφοράς 8, Ταινία μεταφοράς 8, και ζύγισης Ταινία μεταφοράς 16, πυρηνόξυλου Γέμιση πλαστικών 8, δοχείων Ατμολέβητας 10,00 (1.306,00) kg/h ΣΥΝΟΛΟ 74,00 (1.306,00)

12 Μηχανήματα προστασίας περιβάλλοντος Ισχύς (kw) Αξία, ΣΥΝΟΛΟ Μηχανήματα υγιεινής ασφάλειας εργαζομένων ΣΥΝΟΛΟ και Ισχύς (kw) Αξία, Μηχανήματα που δεν σχετίζονται άμεσα με την παραγωγική διαδικασία Ισχύς (kw) Αξία, ΣΥΝΟΛΟ 12
