1 Ανωτάτη Σχολή Καλών Τεχνών Μεταπτυχιακό Ψηφιακές Μορφές Τέχνης Ολοκληρωμένο Σύστημα (Σουΐτα)Τρισδιάστατης Ψηφιοποίησης. Ολοκληρωμένο Σύστημα (Σουΐτα) Τρισδιάστατης Ψηφιοποίησης επαγγελματικών προδιαγραφών που να αποτελείται από ένα Τρισδιάστατο Ψηφιοποιητή (Φορητό σύστημα τρισδιάστατης (3D) σάρωσης βασισμένο σε τεχνολογία ψηφιοποίησης χωρίς επαφή), λογισμικό υποστήριξης και επεξεργασίας, εξειδικευμένα περιφερειακά (αυτόματος περιστρεφόμενος τροχός, π.χ. σύστημα φωτογραμμομετρίας, σετ φακών κ.λ.π. ) καθώς και έναν ηλεκτρονικό υπολογιστή, ειδικών προδιαγραφών, για τις ανάγκες αυτόνομης λειτουργίας όλου του συστήματος. Όλο το σύστημα θα χρησιμοποιηθεί για την παραγωγή και επεξεργασία πρότυπων τρισδιάστατων γραφικών μοντέλων, με σκοπό την έρευνα και την δημιουργία καινοτόμων καλλιτεχνικών έργων. ΒΑΣΙΚΗ ΜΟΝΑ- ΔΑ Γενικά χαρακτηριστικά Φορητό σύστημα τρισδιάστατης (3D) σάρωσης βασισμένο σε τεχνολογία ψηφιοποίησης χωρίς επαφή Ταυτόχρονη καταγραφή γεωμετρίας και υφής Κατάλληλο για εργασίες τρισδιάστατης ψηφιοποίησης πολιτιστικών αντικειμένων, έργων τέχνης και προσώπων Δυνατότητα σάρωσης αντικειμένων τυπικών διαστάσεων έως 2,50 m με μία μόνο σάρωση.

τεχνολογία ψηφιοποίησης χωρίς επαφή), λογισμικό υποστήριξης και επεξεργασίας, εξειδικευμένα περιφερειακά (αυτόματος περιστρεφόμενος τροχός, π.χ. σύστημα φωτογραμμομετρίας, σετ φακών κ.λ.π. ) καθώς και έναν ηλεκτρονικό υπολογιστή, ειδικών προδιαγραφών, για τις ανάγκες αυτόνομης λειτουργίας όλου του συστήματος.

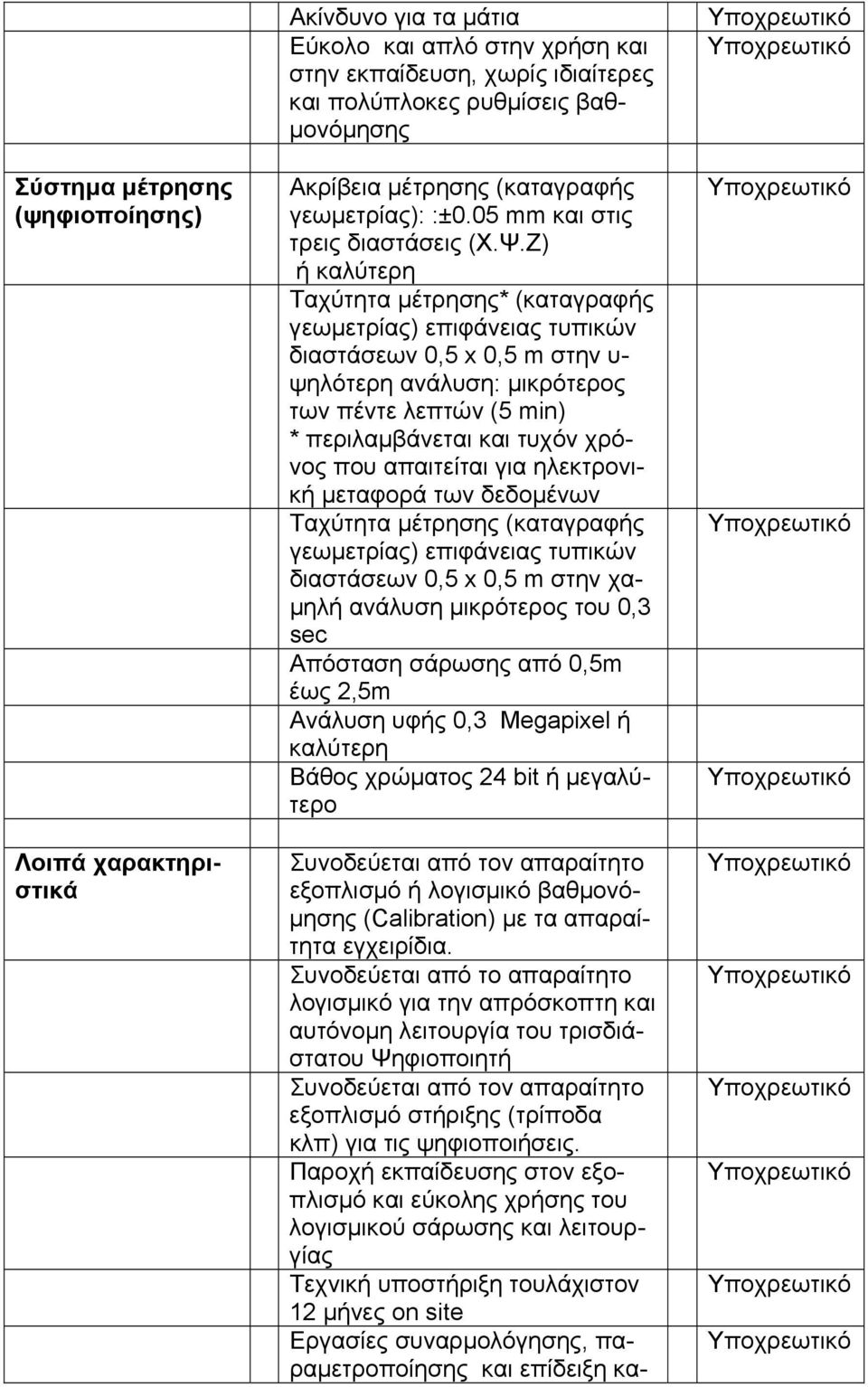

2 Ακίνδυνο για τα μάτια Εύκολο και απλό στην χρήση και στην εκπαίδευση, χωρίς ιδιαίτερες και πολύπλοκες ρυθμίσεις βαθμονόμησης Σύστημα μέτρησης (ψηφιοποίησης) Λοιπά χαρακτηριστικά Ακρίβεια μέτρησης (καταγραφής γεωμετρίας): :±0.05 mm και στις τρεις διαστάσεις (Χ.Ψ.Ζ) ή καλύτερη Ταχύτητα μέτρησης* (καταγραφής γεωμετρίας) επιφάνειας τυπικών διαστάσεων 0,5 x 0,5 m στην υ- ψηλότερη ανάλυση: μικρότερος των πέντε λεπτών (5 min) * περιλαμβάνεται και τυχόν χρόνος που απαιτείται για ηλεκτρονική μεταφορά των δεδομένων Ταχύτητα μέτρησης (καταγραφής γεωμετρίας) επιφάνειας τυπικών διαστάσεων 0,5 x 0,5 m στην χαμηλή ανάλυση μικρότερος του 0,3 sec Απόσταση σάρωσης από 0,5m έως 2,5m Ανάλυση υφής 0,3 Μegapixel ή καλύτερη Βάθος χρώματος 24 bit ή μεγαλύτερο Συνοδεύεται από τον απαραίτητο εξοπλισμό ή λογισμικό βαθμονόμησης (Calibration) με τα απαραίτητα εγχειρίδια. Συνοδεύεται από το απαραίτητο λογισμικό για την απρόσκοπτη και αυτόνομη λειτουργία του τρισδιάστατου Ψηφιοποιητή Συνοδεύεται από τον απαραίτητο εξοπλισμό στήριξης (τρίποδα κλπ) για τις ψηφιοποιήσεις. Παροχή εκπαίδευσης στον εξοπλισμό και εύκολης χρήσης του λογισμικού σάρωσης και λειτουργίας Τεχνική υποστήριξη τουλάχιστον 12 μήνες on site Εργασίες συναρμολόγησης, παραμετροποίησης και επίδειξη κα-

Ζ) ή καλύτερη Ταχύτητα μέτρησης* (καταγραφής γεωμετρίας) επιφάνειας τυπικών διαστάσεων 0,5 x 0,5 m στην υ- ψηλότερη ανάλυση: μικρότερος των πέντε λεπτών (5 min) * περιλαμβάνεται και τυχόν χρόνος που

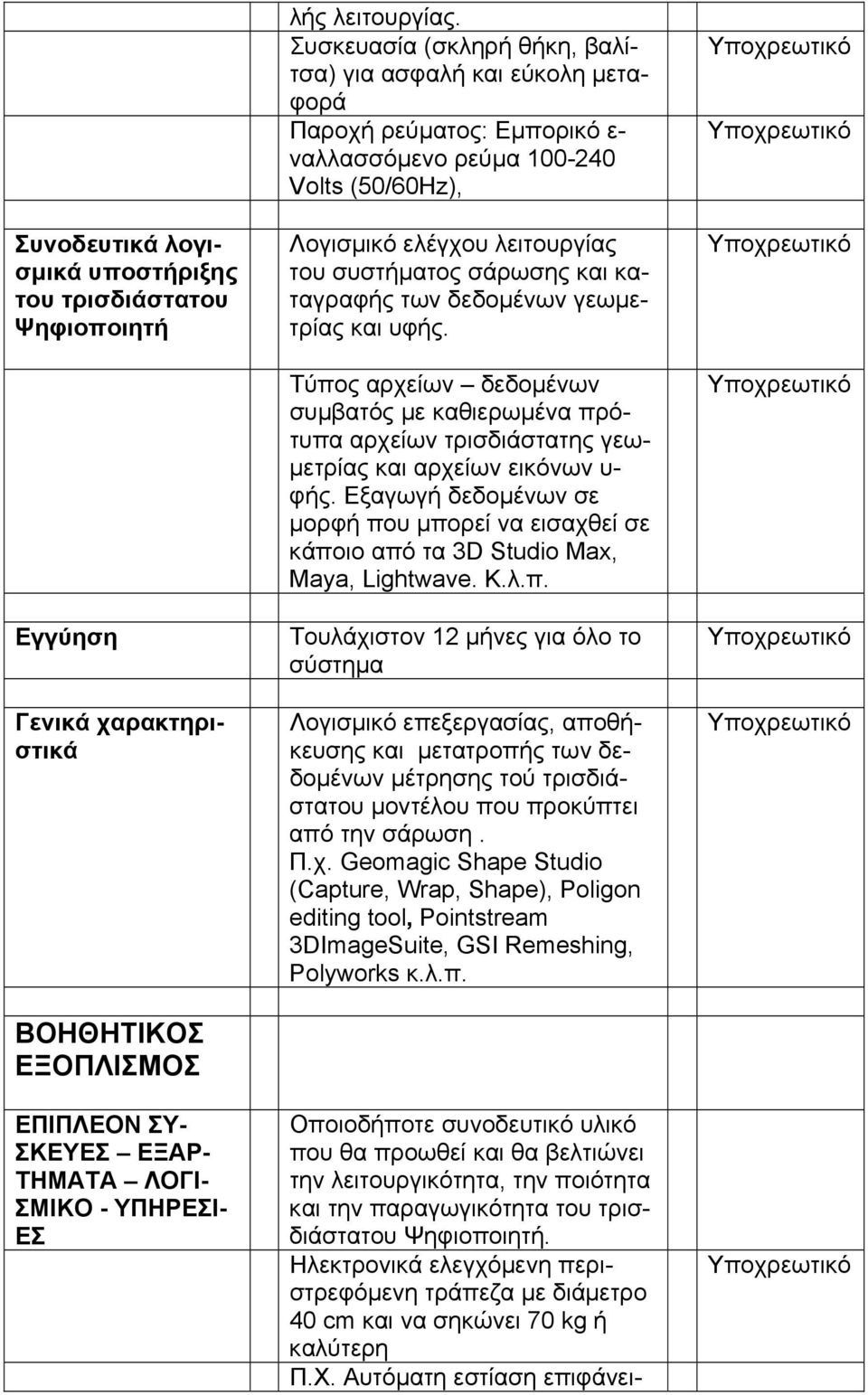

3 Συνοδευτικά λογισμικά υποστήριξης του τρισδιάστατου Ψηφιοποιητή Εγγύηση Γενικά χαρακτηριστικά ΒΟΗΘΗΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΕΠΙΠΛΕΟΝ ΣΥ- ΣΚΕΥΕΣ ΕΞΑΡ- ΤΗΜΑΤΑ ΛΟΓΙ- ΣΜΙΚΟ - ΥΠΗΡΕΣΙ- ΕΣ λής λειτουργίας. Συσκευασία (σκληρή θήκη, βαλίτσα) για ασφαλή και εύκολη μεταφορά Παροχή ρεύματος: Εμπορικό ε- ναλλασσόμενο ρεύμα Volts (50/60Hz), Λογισμικό ελέγχου λειτουργίας του συστήματος σάρωσης και καταγραφής των δεδομένων γεωμετρίας και υφής. Τύπος αρχείων δεδομένων συμβατός με καθιερωμένα πρότυπα αρχείων τρισδιάστατης γεωμετρίας και αρχείων εικόνων υ- φής. Εξαγωγή δεδομένων σε μορφή που μπορεί να εισαχθεί σε κάποιο από τα 3D Studio Max, Maya, Lightwave. Κ.λ.π. Τουλάχιστον 12 μήνες για όλο το σύστημα Λογισμικό επεξεργασίας, αποθήκευσης και μετατροπής των δεδομένων μέτρησης τού τρισδιάστατου μοντέλου που προκύπτει από την σάρωση. Π.χ. Geomagic Shape Studio (Capture, Wrap, Shape), Poligon editing tool, Pointstream 3DImageSuite, GSI Remeshing, Polyworks κ.λ.π. Οποιοδήποτε συνοδευτικό υλικό που θα προωθεί και θα βελτιώνει την λειτουργικότητα, την ποιότητα και την παραγωγικότητα του τρισδιάστατου Ψηφιοποιητή. Ηλεκτρονικά ελεγχόμενη περιστρεφόμενη τράπεζα με διάμετρο 40 cm και να σηκώνει 70 kg ή καλύτερη Π.Χ. Αυτόματη εστίαση επιφάνει-

καταγραφής των δεδομένων γεωμετρίας και υφής. Τύπος αρχείων δεδομένων συμβατός με καθιερωμένα πρότυπα αρχείων τρισδιάστατης γεωμετρίας και αρχείων εικόνων υ- φής.

4 ας, (ενεργητική αυτόματη εστίαση) Π.Χ. ΑΝ ΥΠΑΡΧΟΥΝ ΟΠΤΙΚΟΙ ΦΑΚΟΙ (ΑΝΤΑΛΛΑΞΙΜΟΙ) σετ φακών ( 1X TELE,1X MID- DLE, 1X WIDE) Π.Χ. φορητός Η/Υ για την λειτουργία του συστήματος και της εφαρμογής του λογισμικού σάρωσης. Π.Χ. σύστημα φωτογραμμομετρίας Π.Χ. Επαγγελματικό σετ με σειρά φλας (Lighting Array) Π.Χ. Επιπλέον λογισμικό Π.Χ. Επιπλέον άδειες χρήσης του λογισμικού Π.Χ. Εκπαίδευση σε μεγαλύτερη διάρκεια για νέους χρήστες Π.Χ. Υποστήριξη και Συντήρηση πλέον των 12 αρχικών μηνών Π.Χ. Διάφορες επιπλέον Υπηρεσίες Π.Χ. Ειδικά πολωτικά οπτικά φίλτρα για το χρώμα Κ.Λ.Π. (αν υπάρχουν) ΗΛΕΚΤΡΟΝΙΚΟΣ ΥΠΟΛΟΓΙΣΤΗΣ Επεξεργαστής: Dual Intel Xeon (3.20GHz,1600FSB,2x6MB,Quad Core) ή καλύτεροι Τροφοδοσία: 1000 Watt τροφοδοτικό ή καλύτερο Μνήμη: 32GB DDR2 800MHz Quad Channel FBD Memory (16X2GB) ή (8 x 4GB) with riser ή καλύτερη Κάρτα δικτύου: 2 Χ Gigabit Ethernet NIC Raid Connectivity: All SAS drives, RAID 0, 4 drive total configuration

Χ. Υποστήριξη και Συντήρηση πλέον των 12 αρχικών μηνών Π.Χ. Διάφορες επιπλέον Υπηρεσίες Π.Χ. Ειδικά πολωτικά οπτικά φίλτρα για το χρώμα Κ.Λ.Π. (αν υπάρχουν) ΗΛΕΚΤΡΟΝΙΚΟΣ ΥΠΟΛΟΓΙΣΤΗΣ Επεξεργαστής: Dual Intel Xeon (3.

5 PERC6/i SAS/SATA Hardware RAID Card ή καλύτερη Σκληρός δίσκος: (τέσσερεις ) 4 X 300GB (15,000rpm) SAS Hard Drive ή καλύτερους Optical Devices : 2 Χ DVD+/-RW DL 16x ή καλύτερα Συσκευές εισόδου: 3.5in 1.44MB Floppy Drive & Media Card Reader Κάρτα ήχου: Sound Blaster X-Fi XtremeMusic (D) Sound Card,Dolby Digital 5.1,WXP ή καλύτερη Κάρτα γραφικών: Σε SLI διάρθρωση /διάταξη (δύο) 1.5GB PCIe x16 (DVI/VGA) nvidia Quadro FX 5600 κάρτες (in graphic riser ), Quad DVI or VGA ή καλύτερη Πληκτρολόγιο: USB Black Keyboard-Greek (QWERTY) Ποντίκι: Black 2 Button USB Optical Mouse 3D Motion Controllers: (δύο) 2 Χ 3DConnexion SpacePilot Προεγκατεστημένο λογισμικό: - Microsoft Operating System: English - Genuine Windows XP Professional x64 Edition SP3 (+ Media) Συσκευές ασφαλείας: USB External Fingerprint Reader

5GB PCIe x16 (DVI/VGA) nvidia Quadro FX 5600 κάρτες (in graphic riser ), Quad DVI or VGA ή καλύτερη Πληκτρολόγιο: USB Black Keyboard-Greek (QWERTY) Ποντίκι: Black 2 Button USB Optical Mouse 3D Motion

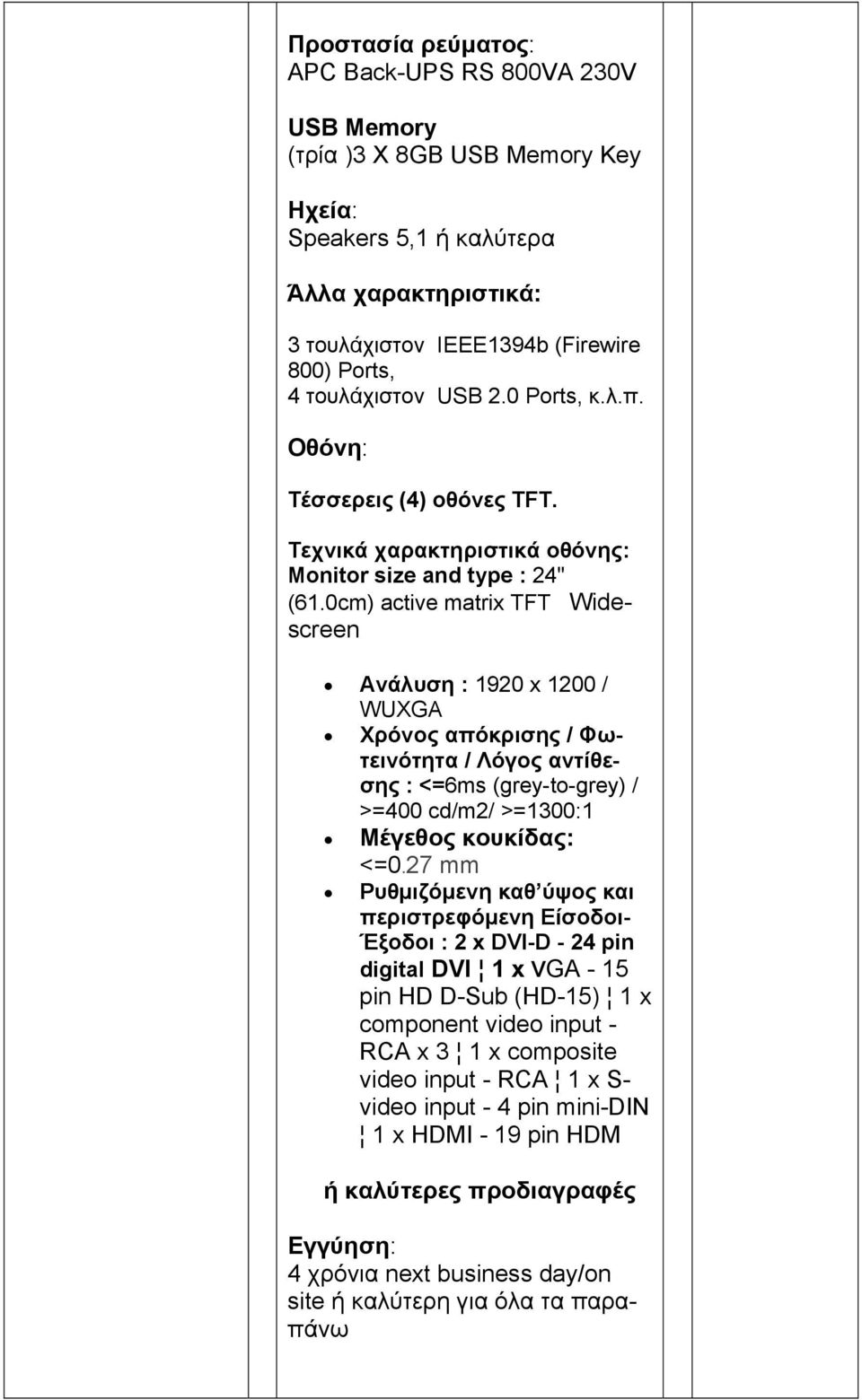

6 Προστασία ρεύματος: APC Back-UPS RS 800VA 230V USB Memory (τρία )3 Χ 8GB USB Memory Key Ηχεία: Speakers 5,1 ή καλύτερα Άλλα χαρακτηριστικά: 3 τουλάχιστον IEEE1394b (Firewire 800) Ports, 4 τουλάχιστον USB 2.0 Ports, κ.λ.π. Οθόνη: Τέσσερεις (4) οθόνες TFT. Τεχνικά χαρακτηριστικά οθόνης: Monitor size and type : 24" (61.0cm) active matrix TFT Widescreen Ανάλυση : 1920 x 1200 / WUXGA Χρόνος απόκρισης / Φωτεινότητα / Λόγος αντίθεσης : <=6ms (grey-to-grey) / >=400 cd/m2/ >=1300:1 Μέγεθος κουκίδας: <=0.27 mm Ρυθμιζόμενη καθ ύψος και περιστρεφόμενη Είσοδοι- Έξοδοι : 2 x DVI-D - 24 pin digital DVI 1 x VGA - 15 pin HD D-Sub (HD-15) 1 x component video input - RCA x 3 1 x composite video input - RCA 1 x S- video input - 4 pin mini-din 1 x HDMI - 19 pin HDM ή καλύτερες προδιαγραφές Εγγύηση: 4 χρόνια next business day/on site ή καλύτερη για όλα τα παραπάνω

0cm) active matrix TFT Widescreen Ανάλυση : 1920 x 1200 / WUXGA Χρόνος απόκρισης / Φωτεινότητα / Λόγος αντίθεσης : <=6ms (grey-to-grey) / >=400 cd/m2/ >=1300:1 Μέγεθος κουκίδας: <=0.

7 Όπου γίνεται αναφορά σε εμπορικά σήματα εννοείται και οποιοδήποτε αντίστοιχο με τουλάχιστον ανάλογες ή και καλύτερες προδιαγραφές προϊόν. Παρατηρήσεις 1. Το σύστημα θα πρέπει να παραδοθεί πλήρως λειτουργικό με όλες του τις δυνατότητες και ο προμηθευτής είναι υπεύθυνος ώστε να υπάρχει κάθε αναγκαίο υλικό ή λογισμικό για αυτό. 2. Όλα τα βασικά μέρη του προσφερόμενου εξοπλισμού εκτός του ηλεκτρονικού υπολογιστή να είναι του ιδίου επώνυμου κατασκευαστή. Βασική προϋπόθεση να έχει υλοποιήσει παρόμοιες εγκαταστάσεις στη Ελλάδα και στο εξωτερικό. 3. Ο ηλεκτρονικός υπολογιστής να είναι επώνυμου κατασκευαστή με παρόμοιες ε- γκαταστάσεις στη Ελλάδα και στο εξωτερικό. 4. Περιλαμβάνεται όλο το κόστος υπηρεσιών εγκατάστασης και παραμετροποίησης. 5. Λογισμικό για επεξεργασία τρισδιάστατων μοντέλων, τρισδιάστατη αποτύπωση σύνθεση κ.λ.π., το οποίο θα εκμεταλλεύεται την περιγραφόμενη υποδομή (για τον τρισδιάστατο ψηφιοποιητή). 6. Οποιαδήποτε συμπληρωματική προσφορά (υπό μορφή συνοδευτικού υλικού και ότι άλλη παροχή προς την Ανώτατη Σχολή Καλών Τεχνών) θα εκτιμηθεί αναλόγως. Οι εκδόσεις των παραπάνω προγραμμάτων και ηλεκτρονικού υλικού πρέπει να είναι οι πιο πρόσφατες και ολοκληρωμένες.

Όλα τα βασικά μέρη του προσφερόμενου εξοπλισμού εκτός του ηλεκτρονικού υπολογιστή να είναι του ιδίου επώνυμου κατασκευαστή.
