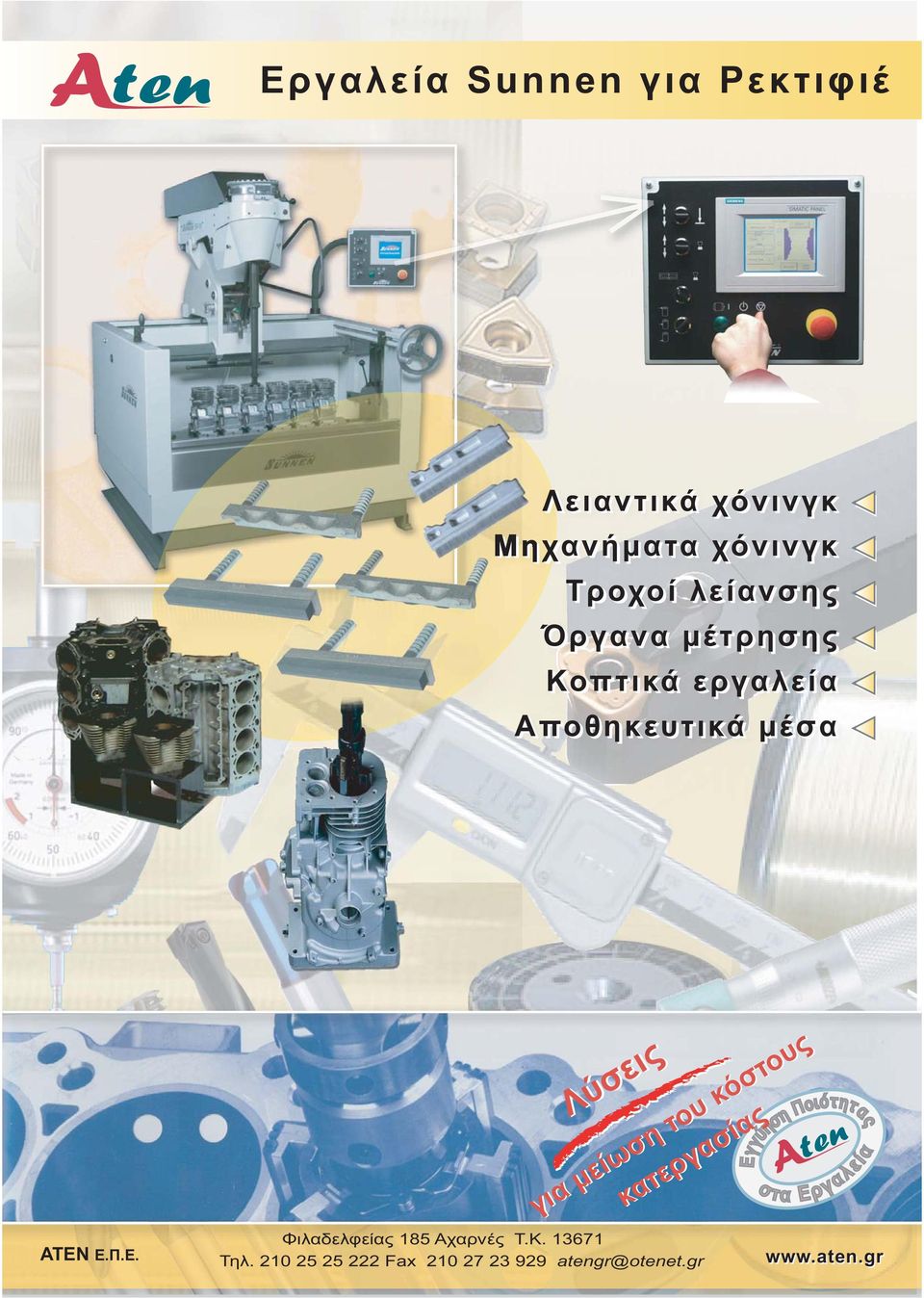

1 Εργαλεία Sunnen για Ρεκτιφιέ Λειαντικά χόνινγκ Μηχανήματα χόνινγκ Τροχοί λείανσης Όργανα μέτρησης Κοπτικά εργαλεία Αποθηκευτικά μέσα Λύσεις Åããýçóç Ðïéüôçôáò στα Εργαλεία για μείωση του κόστους κατεργασίας ΑΤΕΝ Ε.Π.Ε. Φιλαδελφείας 185 Αχαρνές Τ.Κ Τηλ Fax

Ðïéüôçôáò στα Εργαλεία για μείωση του κόστους κατεργασίας ΑΤΕΝ Ε.Π.Ε. Φιλαδελφείας 185 Αχαρνές Τ.

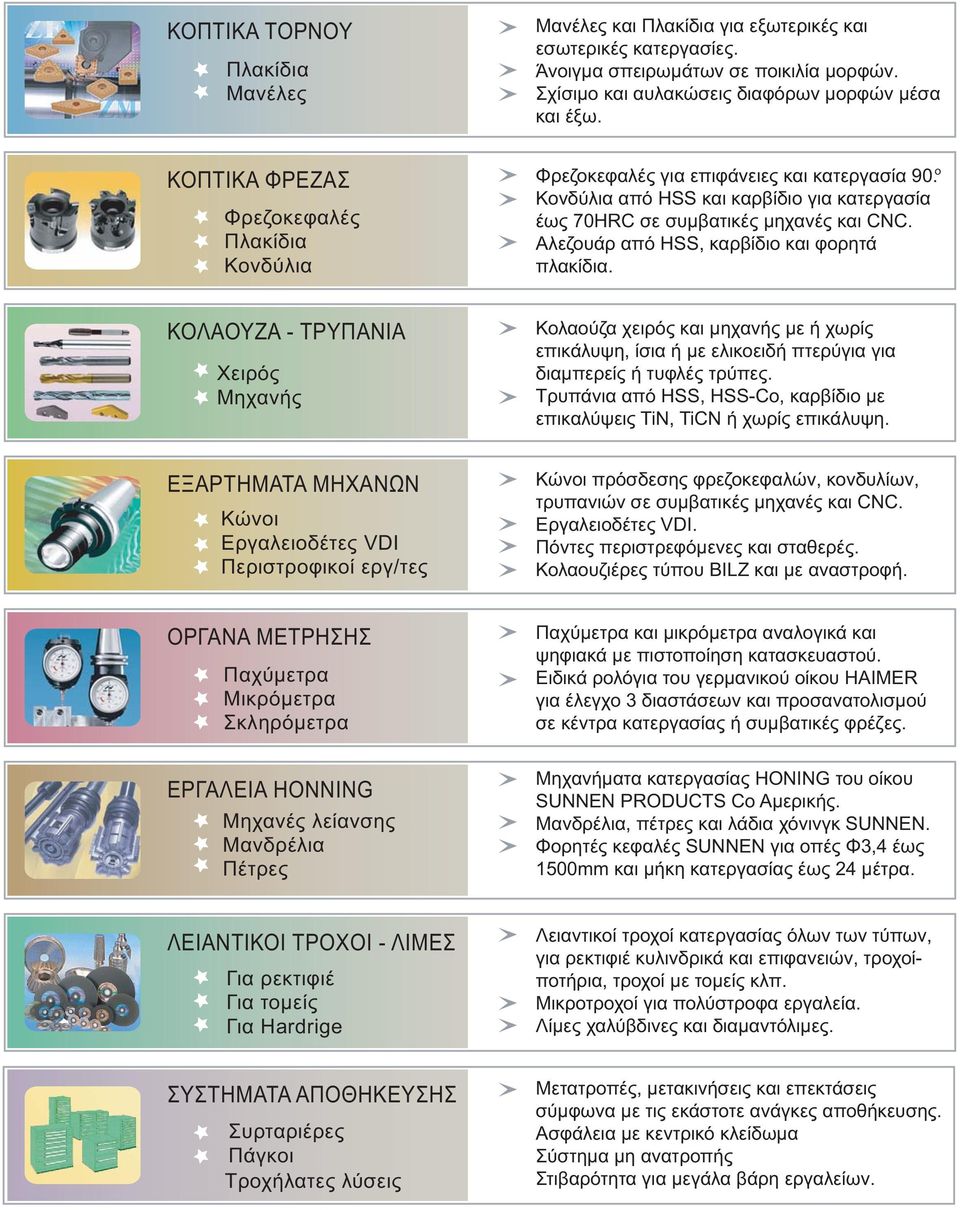

2 ΚΟΠΤΙΚΑ ΤΟΡΝΟΥ Πλακίδια Μανέλες Μανέλες και Πλακίδια για εξωτερικές και εσωτερικές κατεργασίες. Άνοιγμα σπειρωμάτων σε ποικιλία μορφών. Σχίσιμο και αυλακώσεις διαφόρων μορφών μέσα και έξω. ΚΟΠΤΙΚΑ ΦΡΕΖΑΣ Φρεζοκεφαλές Πλακίδια Κονδύλια o Φρεζοκεφαλές για επιφάνειες και κατεργασία 90. Κονδύλια από HSS και καρβίδιο για κατεργασία έως 70HRC σε συμβατικές μηχανές και CNC. Αλεζουάρ από HSS, καρβίδιο και φορητά πλακίδια. ΚΟΛΑΟΥΖΑ - ΤΡΥΠΑΝΙΑ Χειρός Μηχανής Κολαούζα χειρός και μηχανής με ή χωρίς επικάλυψη, ίσια ή με ελικοειδή πτερύγια για διαμπερείς ή τυφλές τρύπες. Τρυπάνια από HSS, HSS-Co, καρβίδιο με επικαλύψεις TiN, TiCN ή χωρίς επικάλυψη. ΕΞΑΡΤΗΜΑΤΑ ΜΗΧΑΝΩΝ Κώνοι Εργαλειοδέτες VI Περιστροφικοί εργ/τες Κώνοι πρόσδεσης φρεζοκεφαλών, κονδυλίων, τρυπανιών σε συμβατικές μηχανές και CNC. Εργαλειοδέτες VI. Πόντες περιστρεφόμενες και σταθερές. Κολαουζιέρες τύπου BILZ και με αναστροφή. ΟΡΓΑΝΑ ΜΕΤΡΗΣΗΣ Παχύμετρα Μικρόμετρα Σκληρόμετρα ΕΡΓΑΛΕΙΑ HONNING Μηχανές λείανσης Μανδρέλια Πέτρες Παχύμετρα και μικρόμετρα αναλογικά και ψηφιακά με πιστοποίηση κατασκευαστού. Ειδικά ρολόγια του γερμανικού οίκου HAIMER για έλεγχο 3 διαστάσεων και προσανατολισμού σε κέντρα κατεργασίας ή συμβατικές φρέζες. Μηχανήματα κατεργασίας HONING του οίκου SUNNEN PROUCTS Co Αμερικής. Μανδρέλια, πέτρες και λάδια χόνινγκ SUNNEN. Φορητές κεφαλές SUNNEN για οπές Φ3,4 έως 1500mm και μήκη κατεργασίας έως 24 μέτρα. ΛΕΙΑΝΤΙΚΟΙ ΤΡΟΧΟΙ - ΛΙΜΕΣ Για ρεκτιφιέ Για τομείς Για Hardrige Λειαντικοί τροχοί κατεργασίας όλων των τύπων, για ρεκτιφιέ κυλινδρικά και επιφανειών, τροχοίποτήρια, τροχοί με τομείς κλπ. Μικροτροχοί για πολύστροφα εργαλεία. Λίμες χαλύβδινες και διαμαντόλιμες. ΣΥΣΤΗΜΑΤΑ ΑΠΟΘΗΚΕΥΣΗΣ Συρταριέρες Πάγκοι Τροχήλατες λύσεις Μετατροπές, μετακινήσεις και επεκτάσεις σύμφωνα με τις εκάστοτε ανάγκες αποθήκευσης. Ασφάλεια με κεντρικό κλείδωμα Σύστημα μη ανατροπής Στιβαρότητα για μεγάλα βάρη εργαλείων.

Αλεζουάρ από HSS, καρβίδιο και φορητά πλακίδια. ΚΟΛΑΟΥΖΑ - ΤΡΥΠΑΝΙΑ Χειρός Μηχανής Κολαούζα χειρός και μηχανής με ή χωρίς επικάλυψη, ίσια ή με ελικοειδή πτερύγια για διαμπερείς ή τυφλές τρύπες.

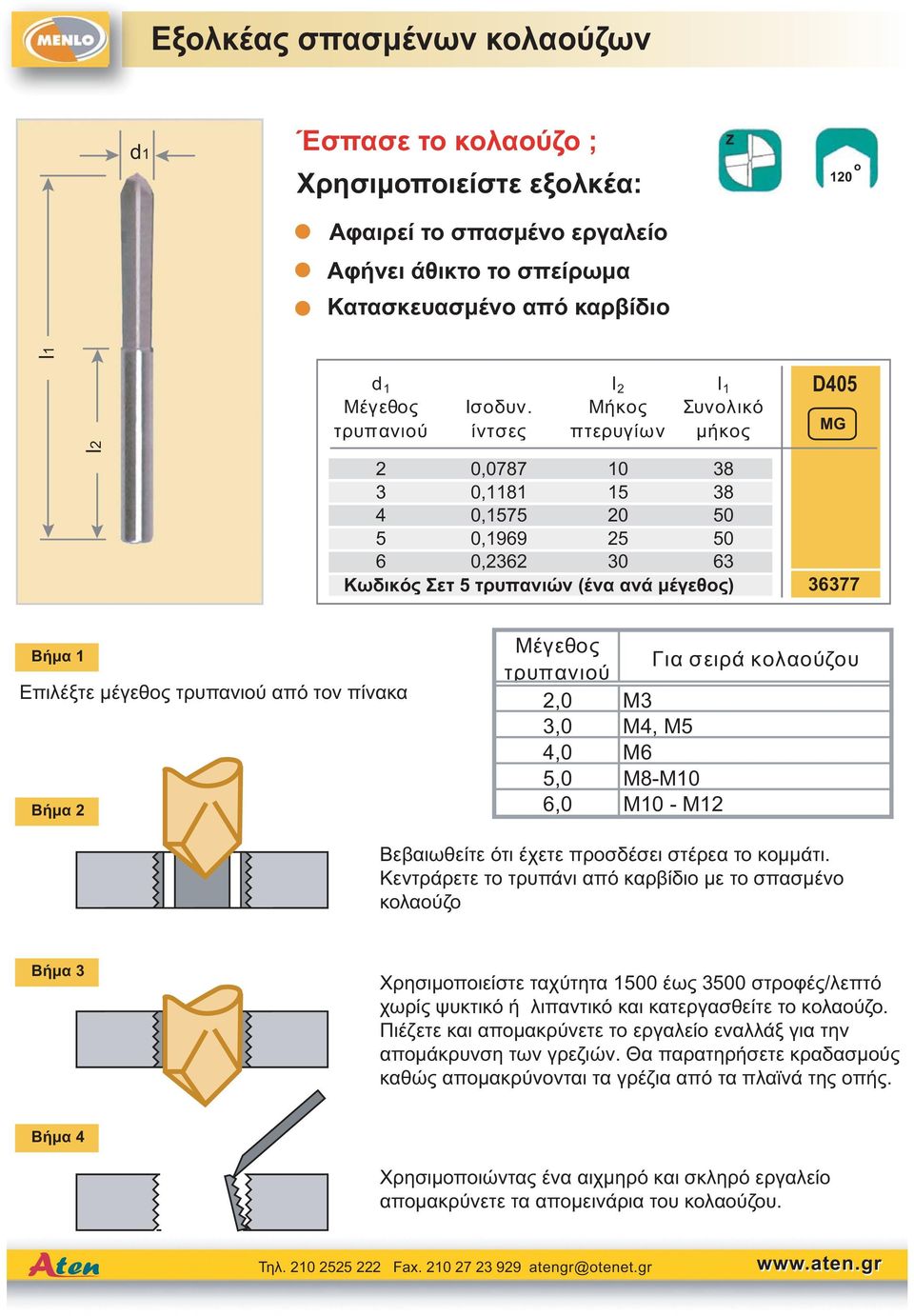

3 Εξολκέας σπασμένων κολαούζων d1 Έσπασε το κολαούζο ; Χρησιμοποιείστε εξολκέα: Ζ 120 ο Αφαιρεί το σπασμένο εργαλείο Aφήνει άθικτο το σπείρωμα Κατασκευασμένο από καρβίδιο l2 l1 d 1 l 2 l 1 Ισοδυν. Μήκος ίντσες πτερυγίων Μέγεθος τρυπανιού Συνολικό μήκος 2 0, , , , , Κωδικός Σετ 5 τρυπανιών (ένα ανά μέγεθος) 405 MG Βήμα 1 Επιλέξτε μέγεθος τρυπανιού από τον πίνακα Βήμα 2 Μέγεθος τρυπανιού Για σειρά κολαούζου 2,0 Μ3 3,0 Μ4, Μ5 4,0 Μ6 5,0 Μ8-Μ10 6,0 Μ10 - Μ12 Βεβαιωθείτε ότι έχετε προσδέσει στέρεα το κομμάτι. Κεντράρετε το τρυπάνι από καρβίδιο με το σπασμένο κολαούζο Βήμα 3 Χρησιμοποιείστε ταχύτητα 1500 έως 3500 στροφές/λεπτό χωρίς ψυκτικό ή λιπαντικό και κατεργασθείτε το κολαούζο. Πιέζετε και απομακρύνετε το εργαλείο εναλλάξ για την απομάκρυνση των γρεζιών. Θα παρατηρήσετε κραδασμούς καθώς απομακρύνονται τα γρέζια από τα πλαϊνά της οπής. Βήμα 4 Χρησιμοποιώντας ένα αιχμηρό και σκληρό εργαλείο απομακρύνετε τα απομεινάρια του κολαούζου. Τηλ Fax atengr@otenet.gr

Επιλέξτε μέγεθος τρυπανιού από τον πίνακα Βήμα 2 Μέγεθος τρυπανιού Για σειρά κολαούζου 2,0 Μ3 3,0 Μ4, Μ5 4,0 Μ6 5,0 Μ8-Μ10 6,0 Μ10 - Μ12 Βεβαιωθείτε ότι έχετε προσδέσει στέρεα το κομμάτι.

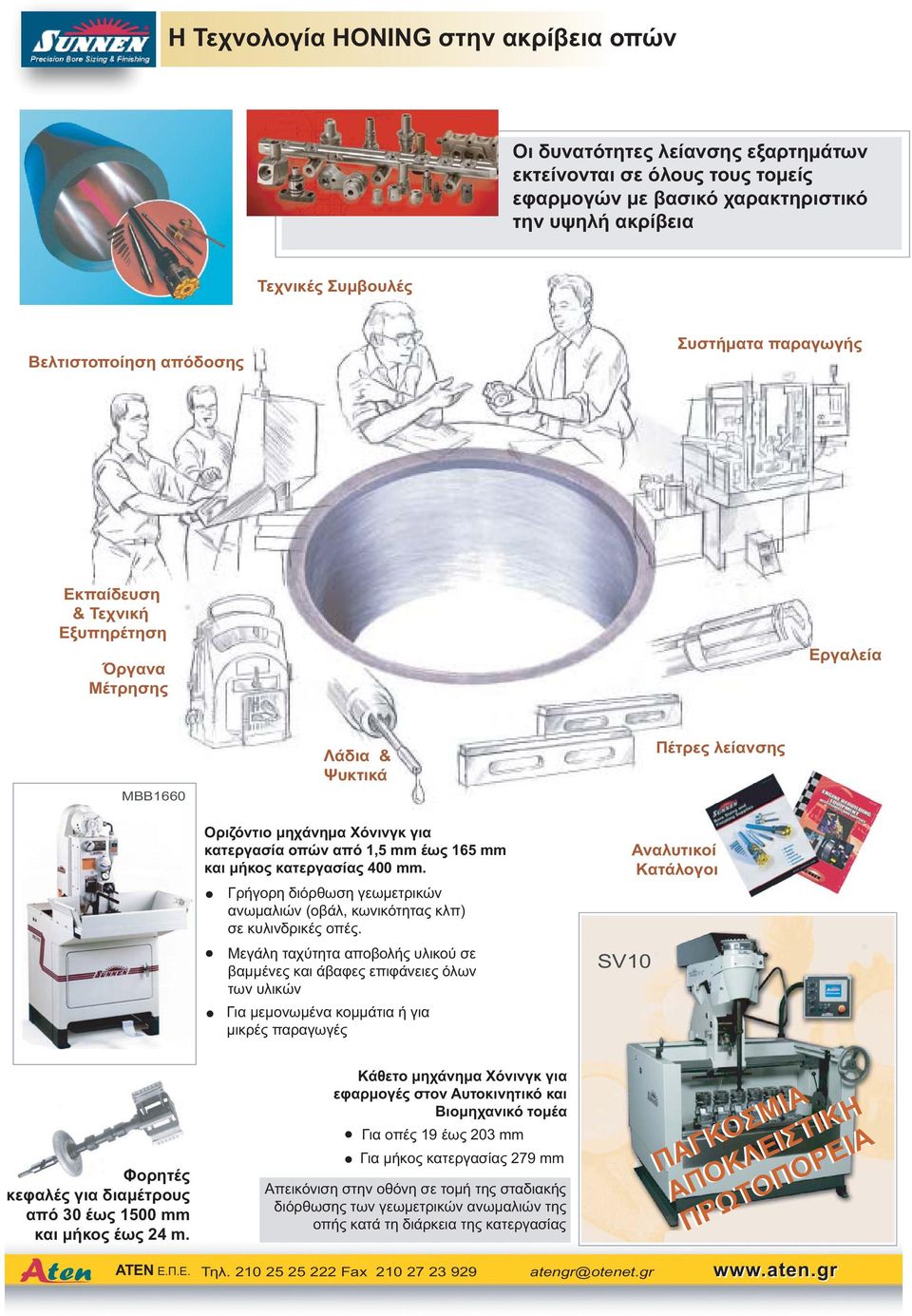

4 Η Τεχνολογία HONING στην ακρίβεια οπών Οι δυνατότητες λείανσης εξαρτημάτων εκτείνονται σε όλους τους τομείς εφαρμογών με βασικό χαρακτηριστικό την υψηλή ακρίβεια Τεχνικές Συμβουλές Βελτιστοποίηση απόδοσης Συστήματα παραγωγής Εκπαίδευση & Τεχνική Εξυπηρέτηση Όργανα Μέτρησης Εργαλεία ΜΒΒ1660 Λάδια & Ψυκτικά Πέτρες λείανσης Οριζόντιο μηχάνημα Χόνινγκ για κατεργασία οπών από 1,5 mm έως 165 mm και μήκος κατεργασίας 400 mm. Γρήγορη διόρθωση γεωμετρικών ανωμαλιών (οβάλ, κωνικότητας κλπ) σε κυλινδρικές οπές. Μεγάλη ταχύτητα αποβολής υλικού σε βαμμένες και άβαφες επιφάνειες όλων των υλικών Για μεμονωμένα κομμάτια ή για μικρές παραγωγές SV10 Αναλυτικοί Κατάλογοι Φορητές κεφαλές για διαμέτρους από 30 έως 1500 mm και μήκος έως 24 m. Κάθετο μηχάνημα Χόνινγκ για εφαρμογές στον Αυτοκινητικό και Βιομηχανικό τομέα Για οπές 19 έως 203 mm Για μήκος κατεργασίας 279 mm Απεικόνιση στην οθόνη σε τομή της σταδιακής διόρθωσης των γεωμετρικών ανωμαλιών της οπής κατά τη διάρκεια της κατεργασίας ΠΑΓΚΟΣΜΙΑ ΑΠΟΚΛΕΙΣΤΙΚΗ ΠΡΩΤΟΠΟΡΕΙΑ ΑΤΕΝ Ε.Π.Ε. Τηλ Fax

μήκος κατεργασίας 400 mm. Γρήγορη διόρθωση γεωμετρικών ανωμαλιών (οβάλ, κωνικότητας κλπ) σε κυλινδρικές οπές.

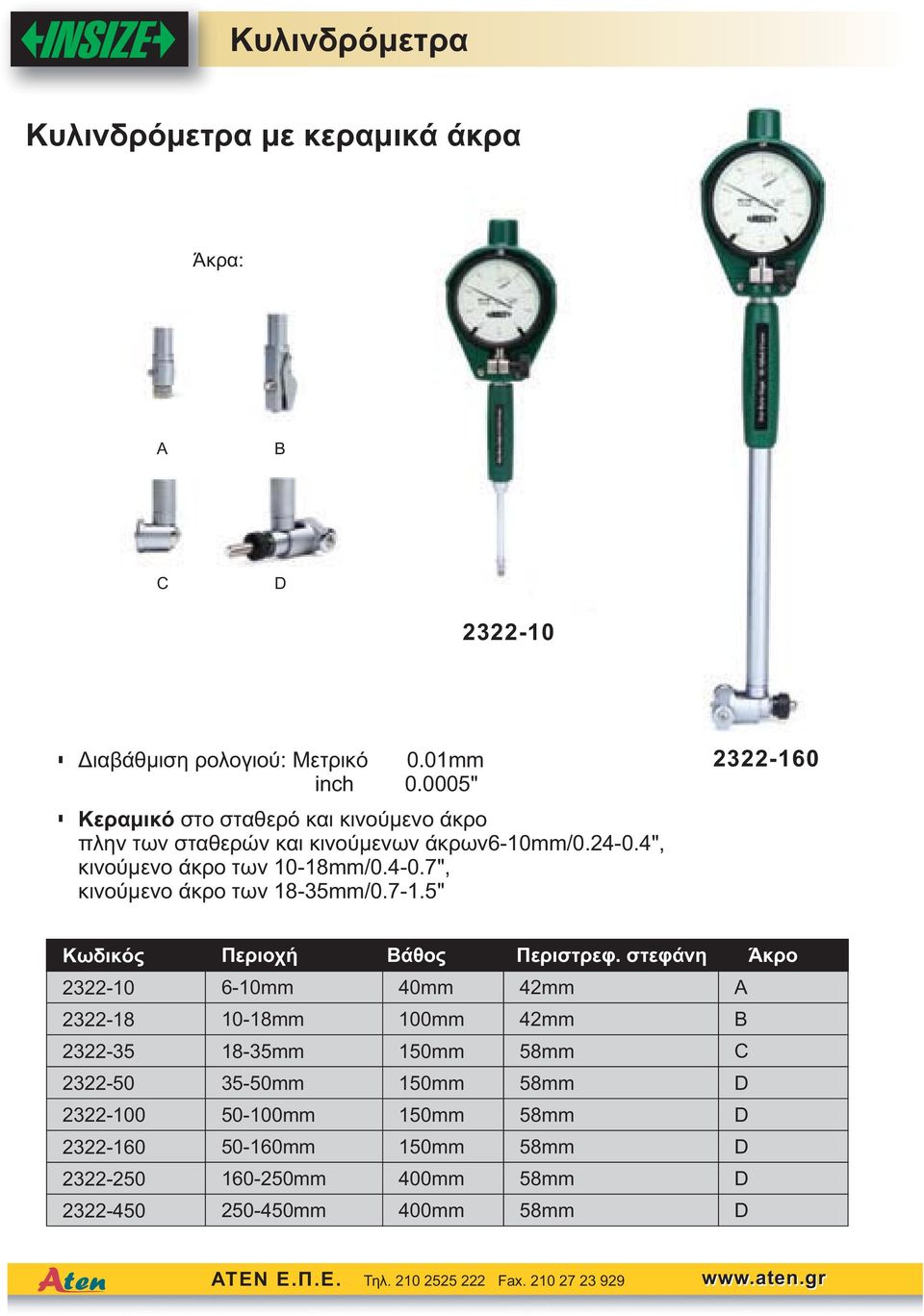

5 Κυλινδρόμετρα Κυλινδρόμετρα με κεραμικά άκρα Άκρα: A B C Διαβάθμιση ρολογιού: Μετρικό 0.01mm inch " Κεραμικό στο σταθερό και κινούμενο άκρο πλην των σταθερών και κινούμενων άκρων6-10mm/ ", κινούμενο άκρο των 10-18mm/ ", κινούμενο άκρο των 18-35mm/ " Κωδικός Περιοχή Βάθος Περιστρεφ. στεφάνη Άκρο mm 40mm 42mm A mm 100mm 42mm B mm 150mm C mm 150mm mm 150mm mm 150mm mm 400mm mm 400mm ΑΤΕΝ Ε.Π.Ε. Τηλ Fax

7-1.5" 2322-160 Κωδικός Περιοχή Βάθος Περιστρεφ.

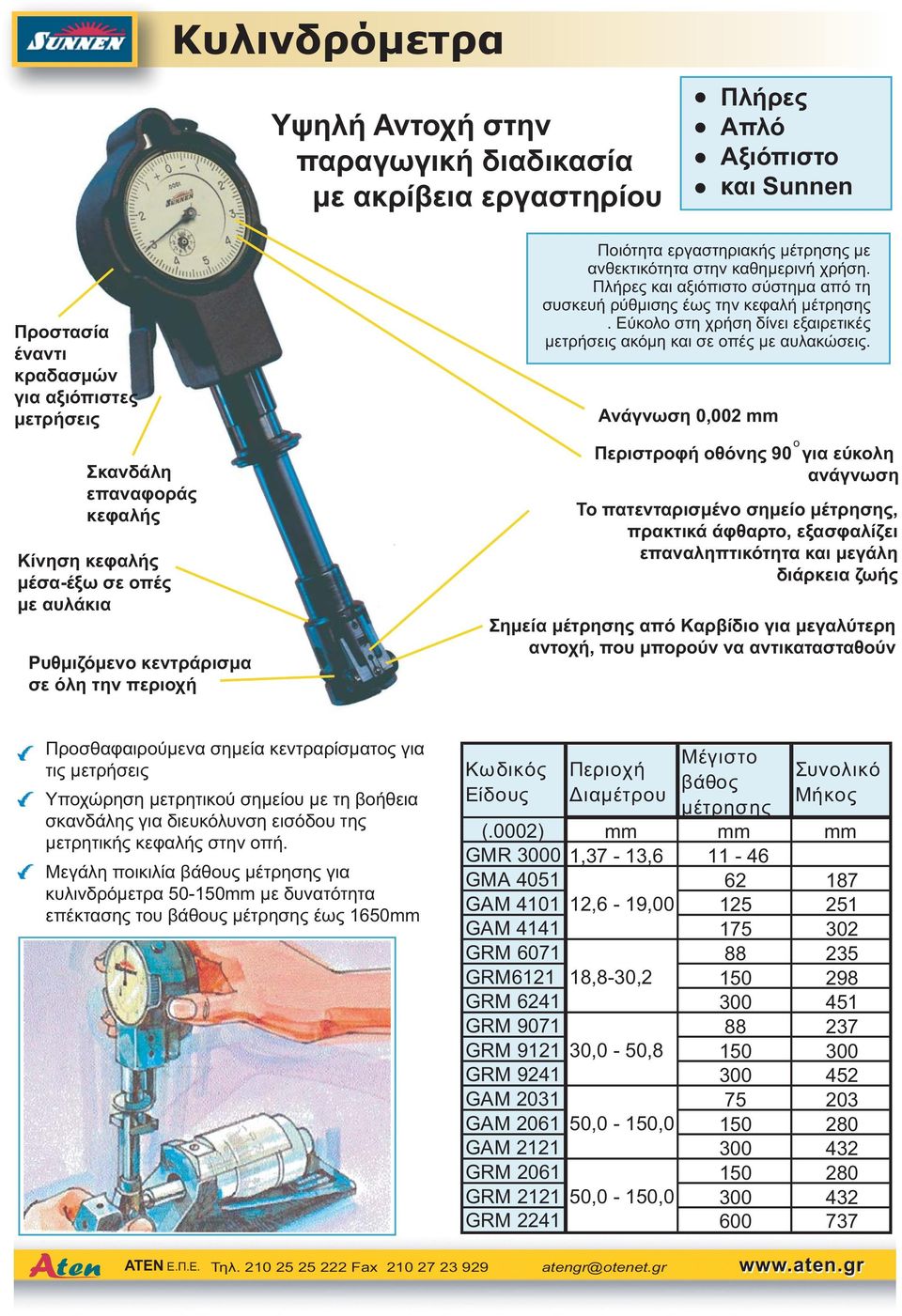

6 Κυλινδρόμετρα Υψηλή Αντοχή στην παραγωγική διαδικασία με ακρίβεια εργαστηρίου Πλήρες Απλό Αξιόπιστο και Sunnen Προστασία έναντι κραδασμών για αξιόπιστες μετρήσεις Σκανδάλη επαναφοράς κεφαλής Κίνηση κεφαλής μέσα-έξω σε οπές με αυλάκια Ρυθμιζόμενο κεντράρισμα σε όλη την περιοχή Ποιότητα εργαστηριακής μέτρησης με ανθεκτικότητα στην καθημερινή χρήση. Πλήρες και αξιόπιστο σύστημα από τη συσκευή ρύθμισης έως την κεφαλή μέτρησης. Εύκολο στη χρήση δίνει εξαιρετικές μετρήσεις ακόμη και σε οπές με αυλακώσεις. Ανάγνωση 0,002 mm ο Περιστροφή οθόνης 90 για εύκολη ανάγνωση Το πατενταρισμένο σημείο μέτρησης, πρακτικά άφθαρτο, εξασφαλίζει επαναληπτικότητα και μεγάλη διάρκεια ζωής Σημεία μέτρησης από Kαρβίδιο για μεγαλύτερη αντοχή, που μπορούν να αντικατασταθούν Προσθαφαιρούμενα σημεία κεντραρίσματος για τις μετρήσεις Υποχώρηση μετρητικού σημείου με τη βοήθεια σκανδάλης για διευκόλυνση εισόδου της μετρητικής κεφαλής στην οπή. Mεγάλη ποικιλία βάθους μέτρησης για κυλινδρόμετρα mm με δυνατότητα επέκτασης του βάθους μέτρησης έως 1650mm Κωδικός Είδους Περιοχή Διαμέτρου Μέγιστο βάθος μέτρησης Συνολικό Μήκος (.0002) mm mm mm GMR ,37-13, GMA GAM ,6-19, GAM GRM GRM ,8-30, GRM GRM GRM ,0-50, GRM GAM GAM ,0-150, GAM GRM GRM ,0-150, GRM ΑΤΕΝ Ε.Π.Ε. Τηλ Fax

Πλήρες και αξιόπιστο σύστημα από τη συσκευή ρύθμισης έως την κεφαλή μέτρησης. Εύκολο στη χρήση δίνει εξαιρετικές μετρήσεις ακόμη και σε οπές με αυλακώσεις.

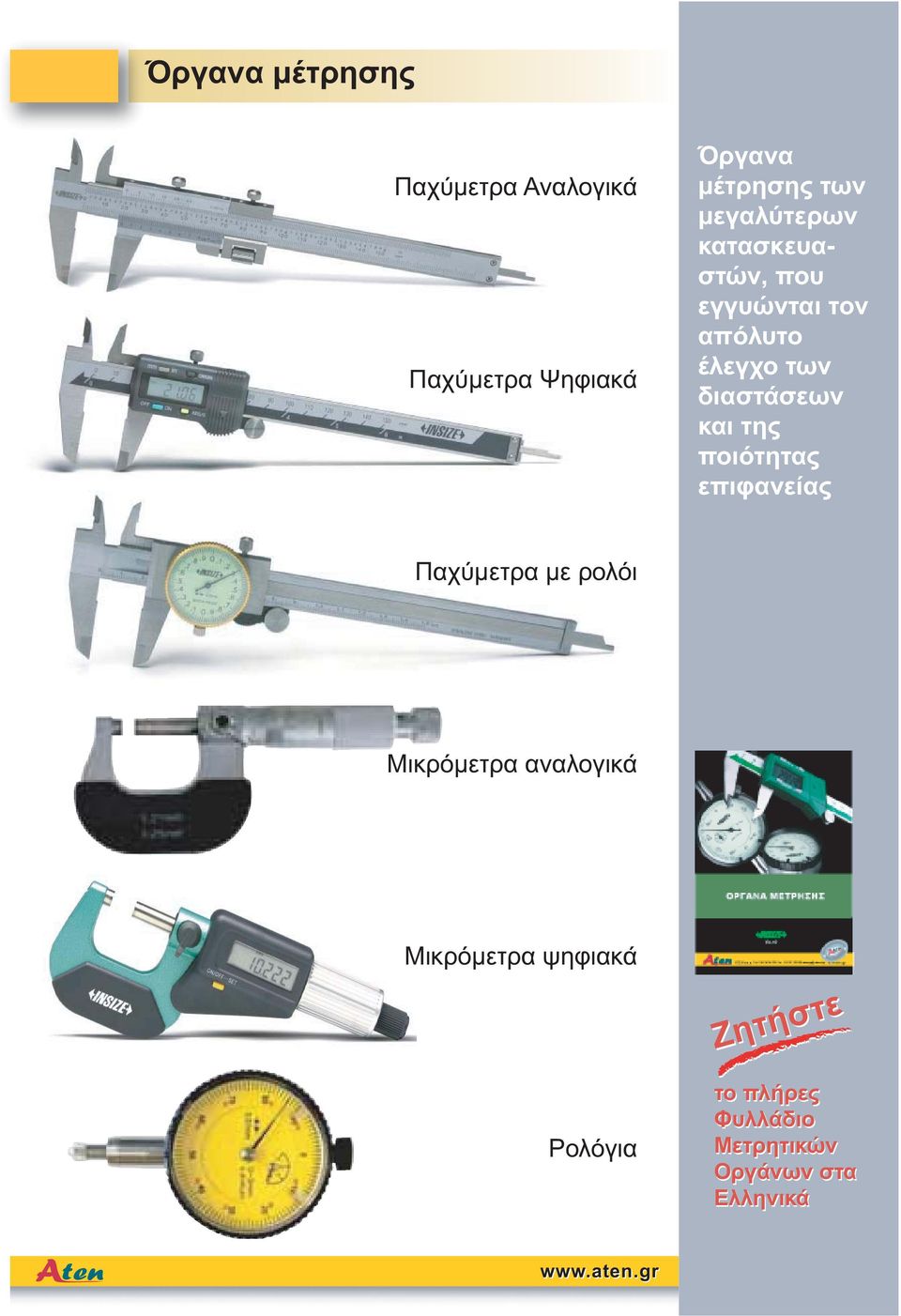

7 Όργανα μέτρησης Παχύμετρα Αναλογικά Παχύμετρα Ψηφιακά Όργανα μέτρησης των μεγαλύτερων κατασκευαστών, που εγγυώνται τον απόλυτο έλεγχο των διαστάσεων και της ποιότητας επιφανείας Παχύμετρα με ρολόι Μικρόμετρα αναλογικά Μικρόμετρα ψηφιακά Ζητήστε Ρολόγια το πλήρες Φυλλάδιο Μετρητικών Οργάνων στα Ελληνικά

της ποιότητας επιφανείας Παχύμετρα με ρολόι Μικρόμετρα αναλογικά Μικρόμετρα

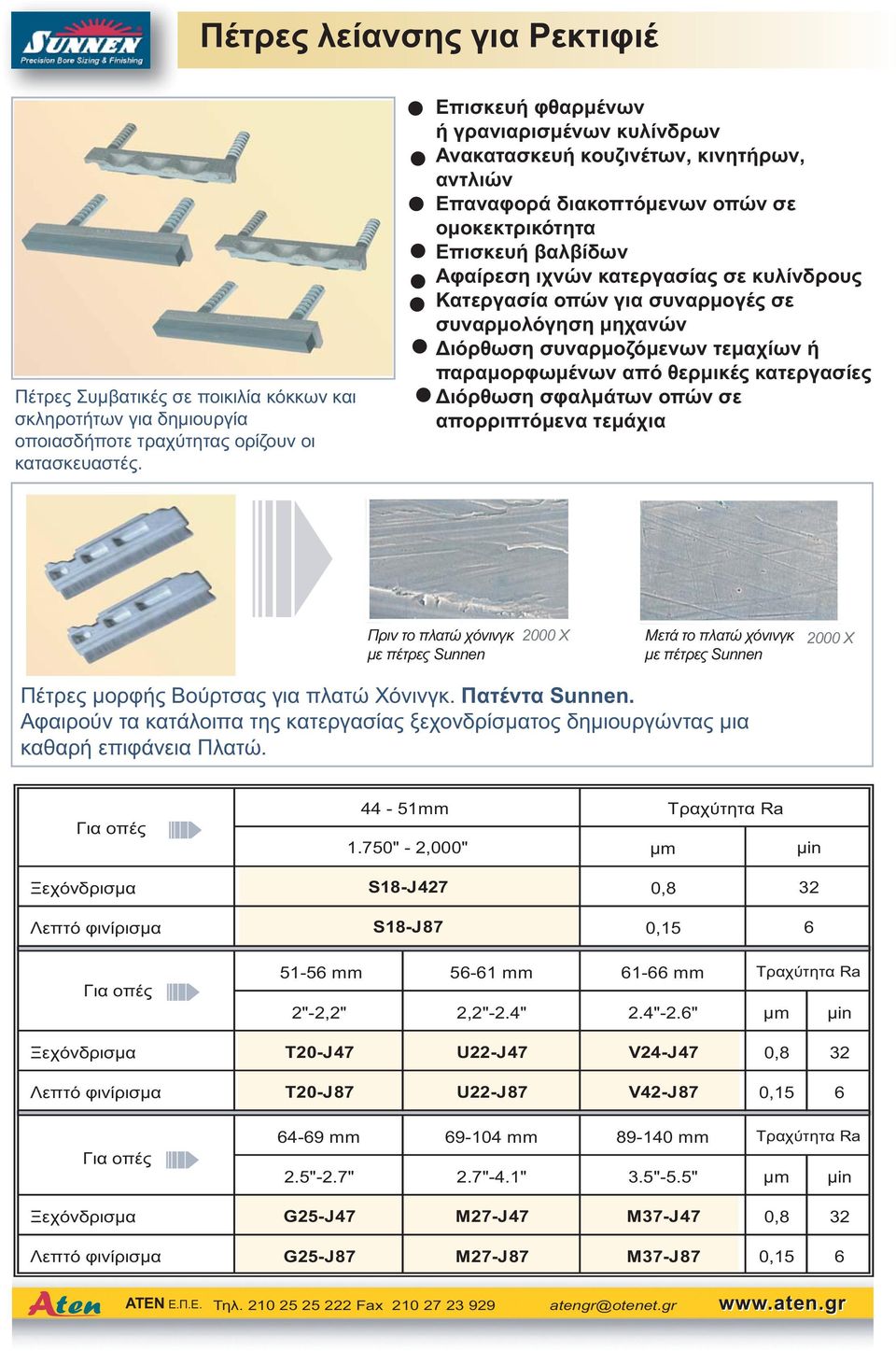

8 Πέτρες λείανσης για Ρεκτιφιέ Πέτρες Συμβατικές σε ποικιλία κόκκων και σκληροτήτων για δημιουργία οποιασδήποτε τραχύτητας ορίζουν οι κατασκευαστές. Επισκευή φθαρμένων ή γρανιαρισμένων κυλίνδρων Ανακατασκευή κουζινέτων, κινητήρων, αντλιών Επαναφορά διακοπτόμενων οπών σε ομοκεκτρικότητα Επισκευή βαλβίδων Αφαίρεση ιχνών κατεργασίας σε κυλίνδρους Κατεργασία οπών για συναρμογές σε συναρμολόγηση μηχανών Διόρθωση συναρμοζόμενων τεμαχίων ή παραμορφωμένων από θερμικές κατεργασίες Διόρθωση σφαλμάτων οπών σε απορριπτόμενα τεμάχια Πριν το πλατώ χόνινγκ με πέτρες Sunnen 2000 Χ Μετά το πλατώ χόνινγκ με πέτρες Sunnen 2000 Χ Πέτρες μορφής Βούρτσας για πλατώ Χόνινγκ. Πατέντα Sunnen. Αφαιρούν τα κατάλοιπα της κατεργασίας ξεχονδρίσματος δημιουργώντας μια καθαρή επιφάνεια Πλατώ. Για οπές 44-51mm 1.750" - 2,000" μm Τραχύτητα Ra μin Ξεχόνδρισμα S18-J427 0,8 Λεπτό φινίρισμα S18-J87 0, Για οπές mm mm mm Τραχύτητα Ra 2"-2,2" 2,2"-2.4" 2.4"-2.6" μm μin Ξεχόνδρισμα T20-J47 U22-J47 V24-J47 0,8 32 Λεπτό φινίρισμα T20-J87 U22-J87 V42-J87 0,15 6 Για οπές mm mm mm Τραχύτητα Ra 2.5"-2.7" 2.7"-4.1" 3.5"-5.5" μm μin Ξεχόνδρισμα G25-J47 M27-J47 M37-J47 0,8 32 Λεπτό φινίρισμα G25-J87 M27-J87 M37-J87 0,15 6 ΑΤΕΝ Ε.Π.Ε. Τηλ Fax atengr@otenet.gr

Κατεργασία οπών για συναρμογές σε συναρμολόγηση μηχανών Διόρθωση συναρμοζόμενων τεμαχίων ή παραμορφωμένων από θερμικές κατεργασίες Διόρθωση σφαλμάτων οπών σε απορριπτόμενα τεμάχια Πριν το πλατώ

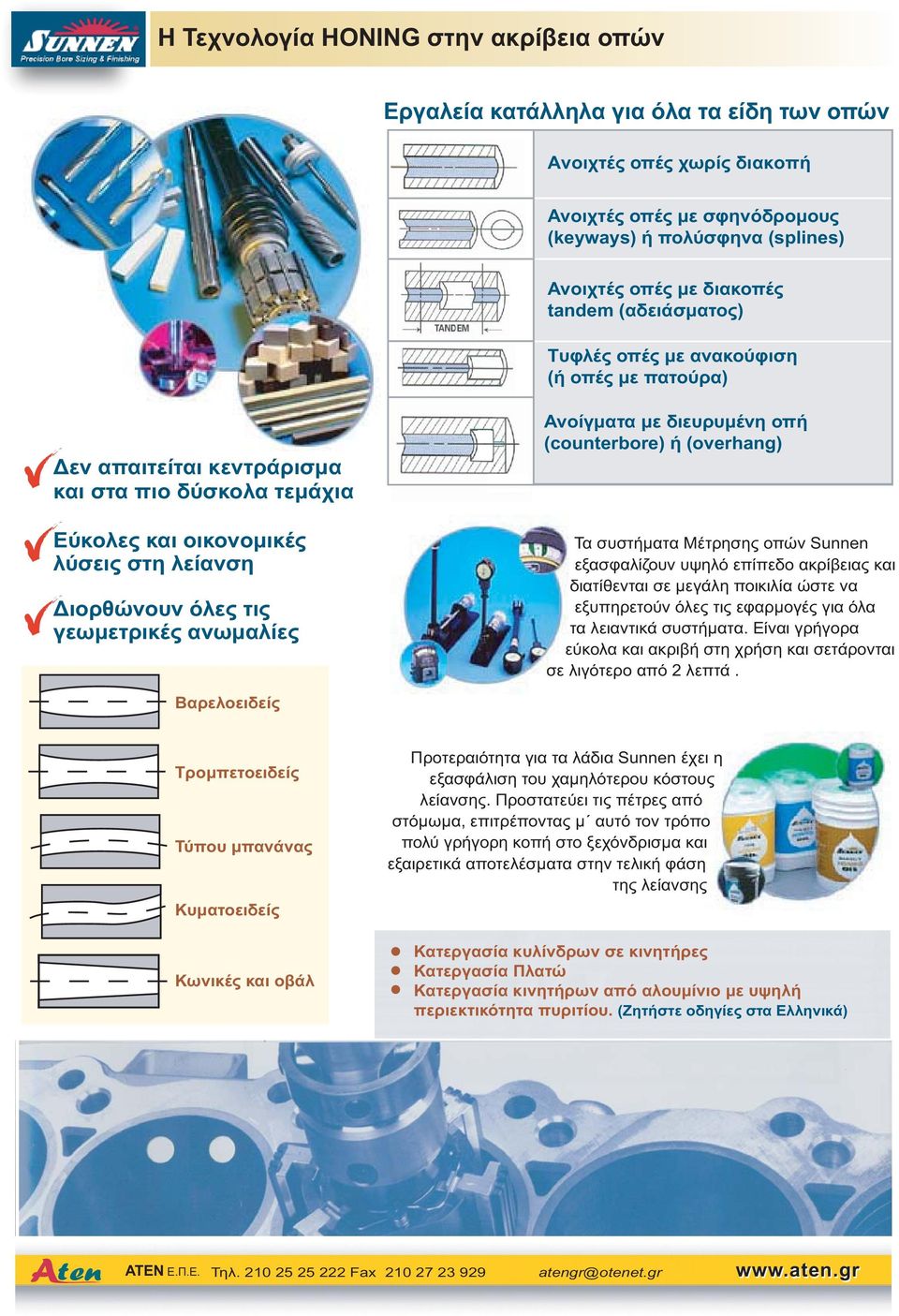

9 Η Τεχνολογία HONING στην ακρίβεια οπών Εργαλεία κατάλληλα για όλα τα είδη των οπών Aνοιχτές οπές χωρίς διακοπή Ανοιχτές οπές με σφηνόδρομους (keyways) ή πολύσφηνα (splines) Ανοιχτές οπές με διακοπές tandem (αδειάσματος) Tυφλές οπές με ανακούφιση (ή οπές με πατούρα) Δεν απαιτείται κεντράρισμα και στα πιο δύσκολα τεμάχια Εύκολες και οικονομικές λύσεις στη λείανση Διορθώνουν όλες τις γεωμετρικές ανωμαλίες Ανοίγματα με διευρυμένη οπή (counterbore) ή (overhang) Τα συστήματα Μέτρησης οπών Sunnen εξασφαλίζουν υψηλό επίπεδο ακρίβειας και διατίθενται σε μεγάλη ποικιλία ώστε να εξυπηρετούν όλες τις εφαρμογές για όλα τα λειαντικά συστήματα. Είναι γρήγορα εύκολα και ακριβή στη χρήση και σετάρονται σε λιγότερο από 2 λεπτά. Βαρελοειδείς Τρομπετοειδείς Τύπου μπανάνας Κυματοειδείς Κωνικές και οβάλ Προτεραιότητα για τα λάδια Sunnen έχει η εξασφάλιση του χαμηλότερου κόστους λείανσης. Προστατεύει τις πέτρες από στόμωμα, επιτρέποντας μ αυτό τον τρόπο πολύ γρήγορη κοπή στο ξεχόνδρισμα και εξαιρετικά αποτελέσματα στην τελική φάση της λείανσης Κατεργασία κυλίνδρων σε κινητήρες Κατεργασία Πλατώ Κατεργασία κινητήρων από αλουμίνιο με υψηλή περιεκτικότητα πυριτίου. (Ζητήστε οδηγίες στα Ελληνικά) ΑΤΕΝ Ε.Π.Ε. Τηλ Fax atengr@otenet.gr

ανωμαλίες Ανοίγματα με διευρυμένη οπή (counterbore) ή (overhang) Τα συστήματα Μέτρησης οπών Sunnen εξασφαλίζουν υψηλό επίπεδο ακρίβειας και διατίθενται σε μεγάλη ποικιλία ώστε να εξυπηρετούν όλες τις

10 Τραχύμετρο Επιφανειών Κατά ISO, IN, ANSI και JIS Σύνδεση με PC μέσω θύρας RS232C Τέσσερις εναλλάξιμες αρχικές θέσεις: ο ο ο ο 0, 90, 180, 270 Χρήση σε οποιαδήποτε κατεύθυνση: κάθετα, οριζόντια και ανάποδα. ΤΡΑΧΥΜΕΤΡΟ ΕΠΙΦΑΝΕΙΩΝ Τεχνικές προδιαγραφές Κωδικός Ανάγνωση Παράμετροι Περιοχή μέτρησης Ακρίβεια Επαναληψιμότητα Ανάλυση Στάνταρ Αισθητήρας Έξοδος Διακοπές Πλήθος διακοπών Παροχή ισχύος Συνθήκες εργασίας Διαστάσεις Βάρος Βασική μονάδα Στάνταρ αισθητήρας Προστατευτικό αισθητήρα Βάση Στάνταρ μπλοκ δοκιμών Μπαταρία 9V Καλώδιο και Λογισμικό Αισθητήρας για αυλάκια Αισθητήρας εσωτερ. οπών Βάση για μετρήσεις Αρχή δοκιμών Ράδιο ακίδας Υλικό ακίδας Για μορφή τεμαχίου Περιλαμβάνονται στη συσκευασία Προαιρετικός εξοπλισμός Τύπος αυτεπαγωγής Διαμάντι επίπεδο, εξωτ. κύκλος, στρόφαλος, εσωτ. οπή (διάμ.>60mm) κ.ο.κ. 9V μπαταρία για 3000 μετρήσεις o Θερμοκρασία 0~50 C και υγρασία < 80%RH Μέγιστο βάθος μέτρησης 8mm για αυλάκια πλάτους μεγαλύτερα από 3 mm Μέγιστο βάθος μέτρησης 15mm για αυλάκια πλάτους μεγαλύτερα από 8 mm Μέγιστο βάθος μέτρησης 15mm για οπές με διάμετρο μεγαλύτερη από 5 mm Μέγιστο βάθος μέτρησης 60mm για οπές με διάμετρο μεγαλύτερη από 10 mm ΑΤΕΝ Ε.Π.Ε. Τηλ Fax

ΤΡΑΧΥΜΕΤΡΟ ΕΠΙΦΑΝΕΙΩΝ Τεχνικές προδιαγραφές Κωδικός Ανάγνωση Παράμετροι Περιοχή μέτρησης Ακρίβεια Επαναληψιμότητα Ανάλυση Στάνταρ Αισθητήρας Έξοδος Διακοπές Πλήθος διακοπών Παροχή ισχύος Συνθήκες
