ΤΕΧΝΙΚΗ ΣΧΟΛΗ ΜΑΚΑΡΙΟΣ Γ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: 2013 2014 Κατεύθυνση: Πρακτική ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΠΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ / ΙΟΥΝΙΟΥ 2014 Κλάδος: Μηχανολογίας Αρ. Μαθητών: 12 Ειδικότητα: Μηχ.

Βαθμός..Υπογραφή: ΟΔΗΓΙΕΣ: Επιτρεπόμενη διάρκεια εξέτασης 2,5 ώρες (150 λεπτά) Αριθμός σελίδων εξεταστικού δοκιμίου 8 (οκτώ) 1. Να απαντήσετε σε όλες τις ερωτήσεις. 2. Όλες οι ερωτήσεις να απαντηθούν στο εξεταστικό δοκίμιο.

1 ΤΕΧΝΙΚΗ ΣΧΟΛΗ ΜΑΚΑΡΙΟΣ Γ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: Κατεύθυνση: Πρακτική ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΠΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ / ΙΟΥΝΙΟΥ 2014 Κλάδος: Μηχανολογίας Αρ. Μαθητών: 12 Ειδικότητα: Μηχ. Παραγωγής-Εργαλειομηχανών Μάθημα: Μηχανουργική Τεχνολογία Τάξη: Β Ημερομηνία: 21/5/2014 Τμήμα: ΜΜΠ2 Ώρα εξέτασης: 07:45 10:15 Εισηγητές: Αριστείδης Ποφαΐδης (ΒΔ), Πέτρος Λιασίδης Όνομα μαθητή:. Βαθμός..Υπογραφή: ΟΔΗΓΙΕΣ: Επιτρεπόμενη διάρκεια εξέτασης 2,5 ώρες (150 λεπτά) Αριθμός σελίδων εξεταστικού δοκιμίου 8 (οκτώ) 1. Να απαντήσετε σε όλες τις ερωτήσεις. 2. Όλες οι ερωτήσεις να απαντηθούν στο εξεταστικό δοκίμιο. 3. Το εξεταστικό δοκίμιο αποτελείται από τρία (3) μέρη (Α, Β, Γ ). 4.Το Μέρος Α αποτελείται από δώδεκα (12) ερωτήσεις και κάθε ορθή απάντηση βαθμολογείται με τέσσερεις (4) μονάδες. 5.Το Μέρος Β αποτελείται από τέσσερις (4) ερωτήσεις και κάθε ορθή απάντηση βαθμολογείται με οκτώ (8) μονάδες. 6.Το Μέρος Γ αποτελείται από δύο (2) ερωτήσεις και κάθε ορθή απάντηση βαθμολογείται με δέκα (10) μονάδες. 7. Επιτρέπεται η χρήση μη προγραμματιζόμενης υπολογιστικής μηχανής. 8. Δεν επιτρέπεται η χρήση διορθωτικού υλικού. 9. Να γράφετε μόνο με μπλε μελάνι (τα σχήματα επιτρέπεται να γίνουν με μολύβι).

DIN.. CYS ΕΛΟΤ.. BSI ANSI ISO EN 2.Να καταγράψετε τις ενδείξεις των πιο κάτω μικρομέτρων: (α) (β) (γ) (δ) (α).. (γ).. (β).. (δ).. 3.

2 ΜΕΡΟΣ Α : Σύνολο μονάδων: 48. Κάθε ορθή απάντηση βαθμολογείται με τέσσερεις (4) μονάδες. 1. Να γράψετε δίπλα από κάθε συμβολισμό την εθνικότητα ή το διεθνή οργανισμό είναι οι συμβολισμοί των πιο κάτω προτύπων: DIN.. CYS ΕΛΟΤ.. BSI ANSI ISO EN 2.Να καταγράψετε τις ενδείξεις των πιο κάτω μικρομέτρων: (α) (β) (γ) (δ) (α).. (γ).. (β).. (δ).. 3. Nα κατονομάσετε τις γωνίες κοπής σύμφωνα με το σχήμα. (α) (β) (γ) 4. Να αναφέρετε ποια είναι η διαφορά μεταξύ μέτρησης και σύγκρισης. 2

3 5. Να κατονομάσετε τα είδη φθοράς των κοπτικών εργαλείων. (α) (β). Για τις ερωτήσεις 6-10 να βάλετε σε κύκλο τη σωστή απάντηση. 6. Στην ολκωτή πλάνη ισχύει ότι: 1. η εργασία εκτελεί την κύρια κίνηση. 2. το κοπτικό εργαλείο εκτελεί την κύρια κίνηση. 3. η εργασία εκτελεί τη μηχανοκίνητη, βηµατική προώθηση. 4. το κοπτικό εργαλείο εκτελεί περιστροφική κίνηση. 5. η εργασία εκτελεί ευθύγραµµη, παλινδροµική κίνηση. 7. Το µήκος της διαδροµής στις ολκωτές πλάνες µε µηχανικό σύστηµα κίνησης, ρυθµίζεται µε ακτινική µετατόπιση: 1. του εργαλειοδέτη. 2. του κριού. 3. του βραχίονα κίνησης του µηχανικού συστήµατος κίνησης. 4. του αναστολέα. 5. του κινητήριου πείρου του µηχανικού συστήµατος κίνησης. 8. Στην οριζόντια φρέζα γενικής χρήσης ισχύει: 1. η εργασία εκτελεί την κύρια κίνηση. 2. το κοπτικό εργαλείο ( ο κοπτήρας) εκτελεί την κύρια κίνηση. 3. η εργασία εκτελεί τη χειροκίνητη ή µηχανοκίνητη προώθηση. 4. το κοπτικό εργαλείο ( ο κοπτήρας) εκτελεί ευθύγραμμη κίνηση. 5. η εργασία εκτελεί ευθύγραμμη, παλινδρομική κίνηση. 9. Ποιό µέρος της οριζόντιας φρέζας είναι δυνατό να εκτελούν µηχανοκίνητη προώθηση κατά τις διάφορες κατεργασίες φρεζαρίσµατος ; 1. Το γόνατο 2. Ο τηλεσκοπικός άξονας προώθησης 3. Το κιβώτιο µηχανοκίνητης προώθησης 4. Το εγκάρσιο φορείο 5. Ο εργαλειοφόρος άξονας 6. Η τράπεζα εργασίας 7. Το συγκρότηµα συγκράτησης της εργασίας 8. Ο βραχίονας στήριξης 3

4 10. Με τον όρο σκληρότητα του λειαντικού τροχού εννοούμε : α) την ευκολία με την οποία φθείρονται οι λειαντικοί κόκκοι β) τη λειότητα της επιφάνειας του λειαντικού τροχού γ) την ανθεκτικότητα σύνδεσης των λειαντικών κόκκων δ) το μέγεθος των πόρων του λειαντικού τροχού 11. Να αναφέρετε τα πλεονεκτήματα του δραπάνου πλαισίου, σε σύγκριση με το επιτραπέζιο δράπανο. 12. Να αναφέρετε τι εννοούμε με την έννοια υφή στους λειαντικούς τροχούς... ΜΕΡΟΣ Β : Σύνολο μονάδων: 32. Κάθε ορθή απάντηση βαθμολογείται με οκτώ (8) μονάδες. 13. Να γράψετε τέσσερις (4) ιδιότητες που πρέπει να έχουν τα υγρά κοπής. 14. Να ορίσετε τις έννοιες: (α) εργαλειομηχανές NC, (β) εργαλειομηχανές CNC και (γ) εργαλειομηχανές DNC. 4

5 15. Να γράψετε τις ονομασίες των συμβόλων στον πιο κάτω πίνακα. 16. Να συγκρίνετε τα κεραμικά υλικά με τα καρβίδια για την κατασκευή των κοπτικών εργαλείων; 5

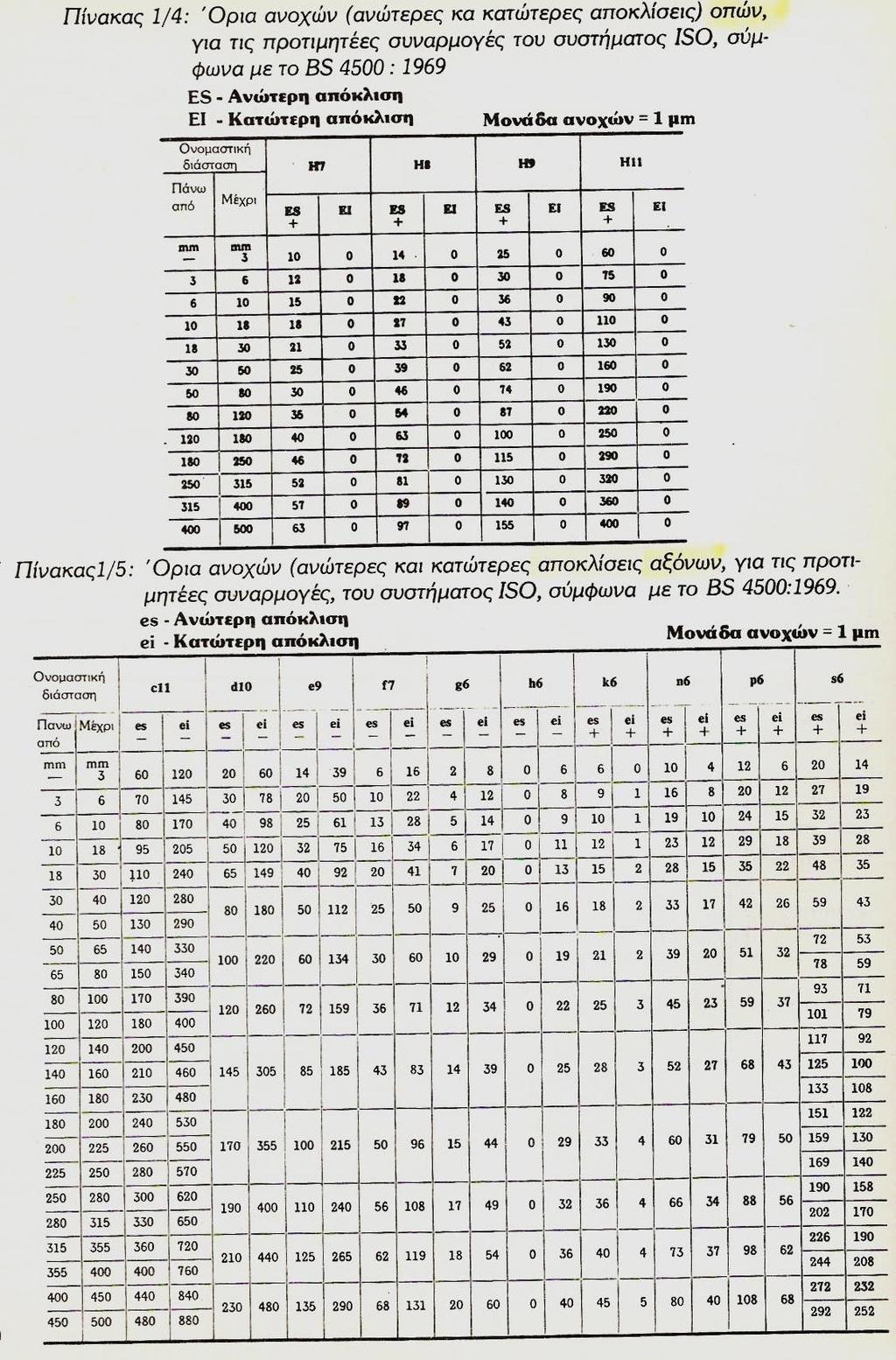

6 ΜΕΡΟΣ Γ : Σύνολο μονάδων: 20. Κάθε ορθή απάντηση βαθμολογείται με δέκα (10) μονάδες. 17. Να υπολογιστεί και να χαρακτηριστεί η πιο κάτω συναρμογή (ελεύθερη, σφικτή ή αμφιβόλου συσφίξεως). Δίνεται πίνακας. 6

7 18. Να υπολογίσετε τις στροφές του τελευταίου κινούμενου οδοντοτροχού όταν: Z 1 = 14, Ζ 2 = 42, Ζ 3 = 16, Ζ 4 = 40 και n 1 = 1200 rpm. Δίνεται η σχέση: I= =. Ο Συντονιστής Ο Διευθυντής Αριστείδης Ποφαΐδης (Β.Δ.) Γεώργιος Χατζημιχαήλ 7

8 8
