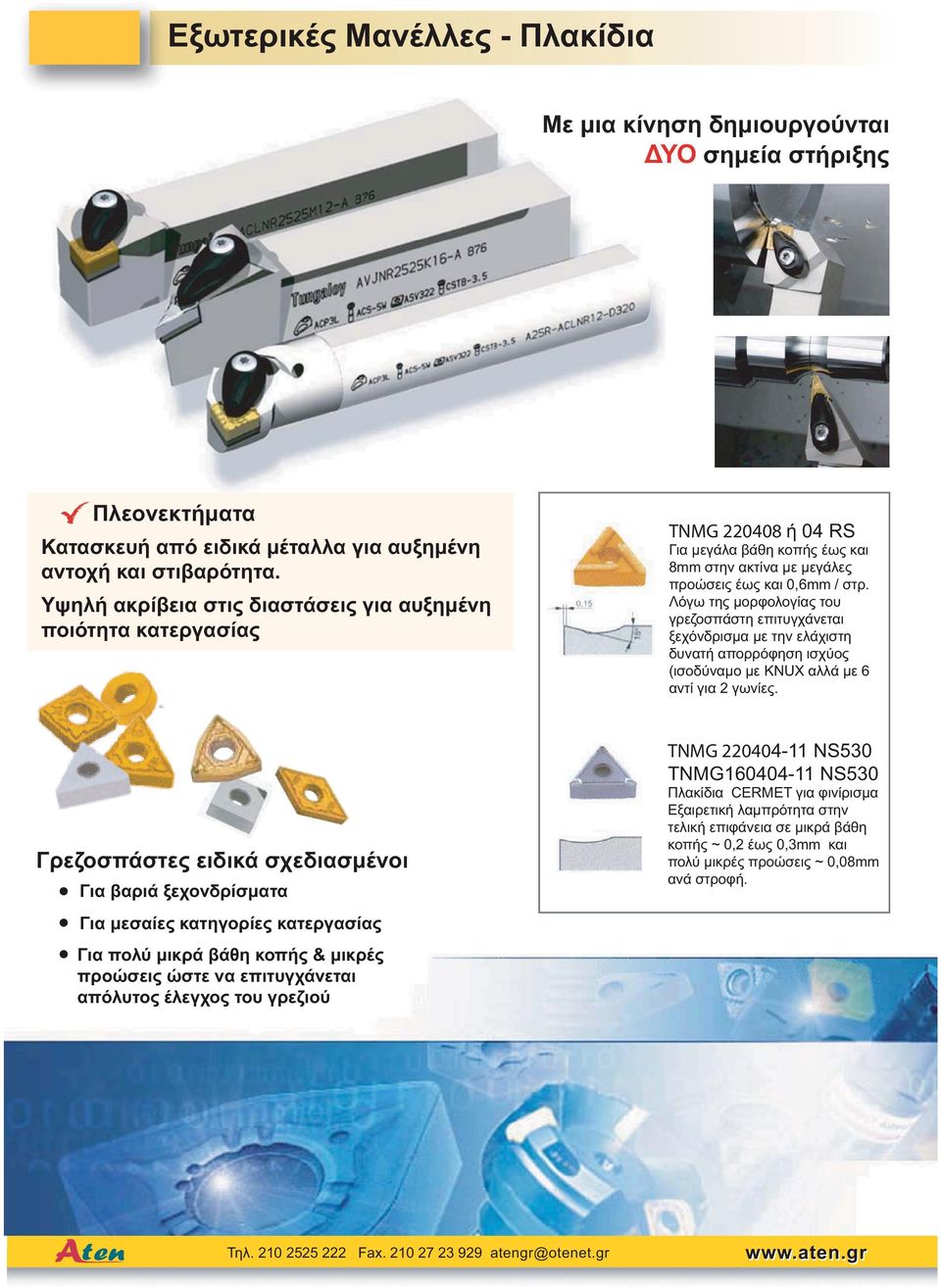

2 Εξωτερικές Μανέλλες - Πλακίδια Με μια κίνηση δημιουργούνται ΔΥΟ σημεία στήριξης Πλεονεκτήματα Κατασκευή από ειδικά μέταλλα για αυξημένη αντοχή και στιβαρότητα. Υψηλή ακρίβεια στις διαστάσεις για αυξημένη ποιότητα κατεργασίας TNMG ή 04 RS Για μεγάλα βάθη κοπής έως και 8mm στην ακτίνα με μεγάλες προώσεις έως και 0,6mm / στρ. Λόγω της μορφολογίας του γρεζοσπάστη επιτυγχάνεται ξεχόνδρισμα με την ελάχιστη δυνατή απορρόφηση ισχύος (ισοδύναμο με KNUX αλλά με 6 αντί για 2 γωνίες. Γρεζοσπάστες Πλακίδια υψηλής ειδικά τεχνολογίας σχεδιασμένοι Για βαριά ξεχονδρίσματα TNMG NS530 TNMG NS530 Πλακίδια CERMET για φινίρισμα Εξαιρετική λαμπρότητα στην τελική επιφάνεια σε μικρά βάθη κοπής ~ 0,2 έως 0,3mm και πολύ μικρές προώσεις ~ 0,08mm ανά στροφή. Για μεσαίες κατηγορίες κατεργασίας Για πολύ μικρά βάθη κοπής & μικρές προώσεις ώστε να επιτυγχάνεται απόλυτος έλεγχος του γρεζιού

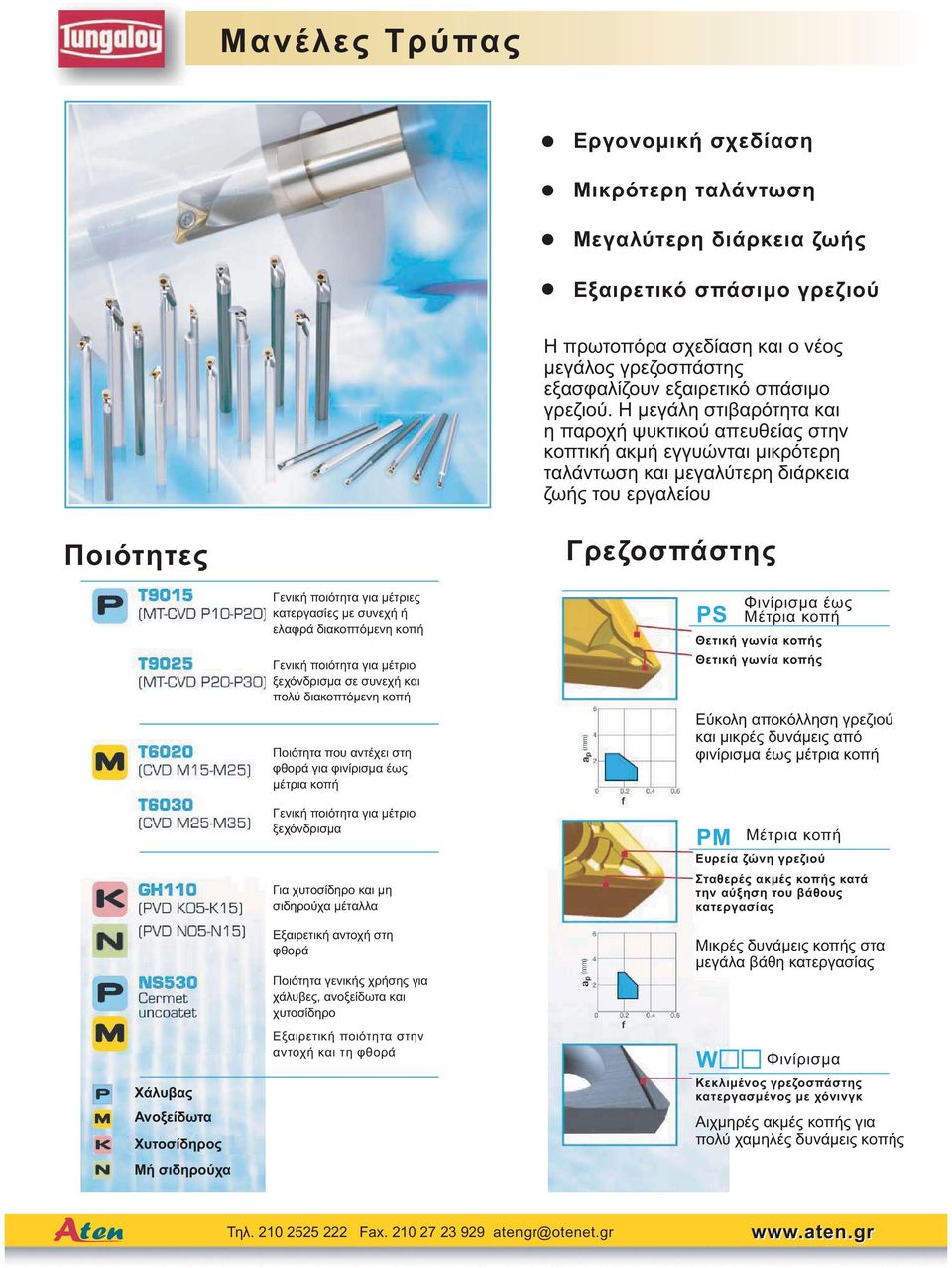

3 Μανέλες Τρύπας Εργονομική σχεδίαση Μικρότερη ταλάντωση Μεγαλύτερη διάρκεια ζωής Εξαιρετικό σπάσιμο γρεζιού Η πρωτοπόρα σχεδίαση και ο νέος μεγάλος γρεζοσπάστης εξασφαλίζουν εξαιρετικό σπάσιμο γρεζιού. Η μεγάλη στιβαρότητα και η παροχή ψυκτικού απευθείας στην κοπτική ακμή εγγυώνται μικρότερη ταλάντωση και μεγαλύτερη διάρκεια ζωής του εργαλείου Ποιότητες Γρεζοσπάστης Χάλυβας Ανοξείδωτα Χυτοσίδηρος Μή σιδηρούχα Γενική ποιότητα για μέτριες κατεργασίες με συνεχή ή ελαφρά διακοπτόμενη κοπή Γενική ποιότητα για μέτριο ξεχόνδρισμα σε συνεχή και πολύ διακοπτόμενη κοπή Ποιότητα που αντέχει στη φθορά για φινίρισμα έως μέτρια κοπή Γενική ποιότητα για μέτριο ξεχόνδρισμα Για χυτοσίδηρο και μη σιδηρούχα μέταλλα Εξαιρετική αντοχή στη φθορά Ποιότητα γενικής χρήσης για χάλυβες, ανοξείδωτα και χυτοσίδηρο Εξαιρετική ποιότητα στην αντοχή και τη φθορά PS Εύκολη αποκόλληση γρεζιού και μικρές δυνάμεις από φινίρισμα έως μέτρια κοπή PM Μικρές δυνάμεις κοπής στα μεγάλα βάθη κατεργασίας W Φινίρισμα έως Μέτρια κοπή Θετική γωνία κοπής Θετική γωνία κοπής Μέτρια κοπή Ευρεία ζώνη γρεζιού Σταθερές ακμές κοπής κατά την αύξηση του βάθους κατεργασίας Φινίρισμα Κεκλιμένος γρεζοσπάστης κατεργασμένος με χόνινγκ Αιχμηρές ακμές κοπής για πολύ χαμηλές δυνάμεις κοπής

4 Μανέλες Τρύπας Ειδική Προσφορά Μοναδικά πλεονεκτήματα Αναγραφή 1 Ιούνη του 2008 κωδικού - 30 του Σεπτέμβρη πλακιδίου που 2008 χρησιμοποιεί η μανέλα Αναγραφή της ελάχιστης διαμέτρου που μπορεί να μπει η μανέλα Κλίμακα σε χιλιοστά για απ ευθείας μέτρηση του επιτρεπτού μήκος ασφαλούς χρήσης της μανέλας Ειδική διαμόρφωση του άκρου κατεργασίας για ευχερή αποβολή των γρεζιών 17% Μειωμένη πιθανότητα κραδασμών Εύκολη και ασφαλής τοποθέτηση πλακιδίου Χαλύβδινο στέλεχος Κωδικός Μανέλας Πλήθος σετ Π ο ι ό τ η τ α GH110 NS530 T6020 T6030 T9015 T9025 Γ ρ ε ζ ο σ π ά σ τ η ς Πλακίδια W08 PM PS PM PS PM PS PM Γ ω ν ί α α κ μ ή ς R L A08H SCLCR L06 D100 CCMT A10K SCLCR L06 D120 CCMT A12M SCLCR L06 D140 CCMT A16Q SCLCR L09 D180 CCMT09Τ3 127 A20R SCLCR L09 D220 CCMT09Τ3 149 A10K SDUCR L07 D130 DCMT A12M SDUCR L07 D160 DCMT A16Q SDUCR L07 D200 DCMT A20R SDUCR L11 D270 DCMT11Τ3 149 A20R STFCR L16 D220 TCMT16Τ3 149 A10K STFCR L1102 D120 TCMT A12M STFCR L1102 D140 TCMT A16Q STFCR L1102 D180 TCMT A20R STFCR L1102 D220 TCMT A08H SEXPR L04 D055 EPGT A08H SEXPR L04 D070 EPGT Στέλεχος Καρβιδίου Π ο ι ό τ η τ α GH110 NS530 T6020 T6030 T9015 T9025 Γ ρ ε ζ ο σ π ά σ τ η ς Πλήθος W08 PM PS PM PS PM σετ Πλακίδια Γ ω ν ί α α κ μ ή ς PS PM PS R L E08K SCLCL R06 D100 CCMT E10M SCLCL R06 D120 CCMT E12Q SCLCL R06 D140 CCMT E16R SCLCL R09 D180 CCMT09Τ3 343 E10M SDUCL R07 D130 DCMT E12Q SDUCL R07 D160 DCMT E16R SDUCL R07 D200 DCMT E08K STFCL R09 D100 DCMT E10M STFCL R09 D120 DCMT E10M STFCL R1102 D120 TCMT E12Q STFCL R09 D140 TCMT E12Q STFCL R1102 D140 TCMT E16R STFCL R09 D180 TCMT E16R STFCL R1102 D180 TCMT E08K SEXPL R04 D055 EPGT E08K SEXPL R04 D070 EPGT Κωδικός Μανέλας PS Ευρώ /σετ Ευρώ /σετ

5 Κονδύλια Χ-POWER Τεχνολογία Το καρβίδιο από το οποίο κατασκευάζονται τα κονδύλια υφίσταται ισοστατική πίεση εν θερμώ σε περιβάλλον αερίου Αργού. Με αυτό τον τρόπο ελαχιστοποιείται η πορότητα της μάζας, τα κονδύλια αποκτούν μεγάλη ελαστικότητα και κατά συνέπεια μεγαλύτερη αντοχή. Που χρησιμοποιούνται; Η επικάλυψη με σκληρό PVD των κονδυλίων X-POWER αναπτύχθηκε για αντιμετώπιση δύσκολων κατεργασιών. Η υψηλή σκληρότητα και η εξαιρετική θερμική και χημική σταθερότητα αποτελούν τα κύρια χαρακτηριστικά που προστατεύουν τα κονδύλια από πρόωρη φθορά. Δομή κόκκων καρβιδίου X-POWER Μέγ. κόκκου =0<0,5 μm Δομή κόκκων απλού καρβιδίου Σχετική διάρκεια ζωής (%) Υλικό κατεργασίας Σκληρός χάλυβας HRc πτερα μακρυά, κοντά, μινιατούρες 4-πτερα μακρυά και κοντά 0 ελικοειδή πολύπτερα 45 μακρυά TiN X-POWER Πλεονεκτήματα Υψηλή απόδοση σε κατεργασίες χωρίς ψυκτικό. Εξαιρετική συμπεριφορά για βαμμένο ατσάλι HRc70. Χρησιμοποιούνται σε μεγάλη γκάμα υλικών. Η επικάλυψη των εργαλείων τα προστατεύει από πρόωρη φθορά και τους δίνει μεγάλη διάρκεια ζωής ακόμα και όταν χρησιμοποιούνται σε πολύ δύσκολες συνθήκες κατεργασίες. Εξασφαλίζει ανώτερο φινίρισμα. Τα γρέζια απορρίπτονται γρήγορα. 2-πτερα ραδίου μακρυά και κοντά ξεχονδρίσματος μακρυά και κοντά 4-πτερα κωνικά

6 Κονδύλια Υπερ-υψηλής Πρόωσης Νέα Σχεδίαση Ισχυρό κοτσάνι με μειωμένη διάμετρο επιτρέπει μεγαλύτερο βάθος και μέγιστη στιβαρότητα Διαστάσεις Σειρές: G8B59 Μέγεθος: Φ2~Φ12 Μήκος: 2D ~ 2,5D R ανοχές: +_ 0,005mm Κανονικό Κονδύλι σφαιρικού άκρου Χ - Υ: 0.05D Υπερ-υψηλής Πρόωσης Πλεονεκτήματα των Κονδυλίων Υπέρ-υψηλής Πρόωσης Μεγάλη ταχύτητα στο ξεχόνδρισμα. Μεγάλη ταχύτητα στο φινίρισμα. Επιφάνεια καθρέφτης Με μεγαλύτερο αριθμό πτερυγίων από τα συμβατικά 2-πτερα μπολ, επιτυγχάνεται κοπή με μεγαλύτερη πρόωση. Στους άξονες Χ-Υ επιτυγχάνεται πολλαπλάσια πρόωση. (Παράδειγμα συμπεριφοράς: Για υλικό σκληρότητας HRc 50-55) Κονδύλι Μέγεθος Στροφές Πρόωση HIGH FEED Συμβατικό μπολ Κονδύλι Υπέρ-υψηλής Πρόωσης Οι μειωμένες γωνίες ανακούφισης και τα κοντά πτερύγια ενισχύουν τις ακμές και μειώνουν το τρέμουλο Χ - Υ: 0.3D Το πολύ κοντό πτερύγιο αυξάνει τη στιβαρότητα Κανονικό Κονδύλι Βάθος κοπής Ζ (mm) x-y (mm) Για κοπή σε κελιμένα επίπεδα τα μεν κονδύλια μπολ αφήνουνμεγάλο ράδιο ενώ τα συμβατικά κονδύλια υποφέρουν στις ακμές τους Με τα HIGH FEED λόγω ευνοϊκότερης γεωμετρίας πτερυγίων μειώνεται ο χρόνος άρα και το κόστος κατεργασίας. Κανονικό Κονδύλι Μπολ Κονδύλι γωνιακού ραδίου Κονδύλι HIGH FEED Χρησιμοποιώντας ίσια πτερύγια βελτιώνεται η στιβαρότητα του ραδίου γωνίας καθώς και η πιθανότητα καταστροφής του άκρου των οδόντων και του ραδίου σε σύγκριση με τα συμβατικά κονδύλια.

7 Κονδύλια Υπερ-υψηλής Πρόωσης 4-πτερα Κονδύλια με ράδιο στα άκρα Εξαιρετική αντίσταση στη φθορά σε υψηλές προώσεις για υλικά υψηλής σκληρότητας. Σχεδιάση με μικρότερες γωνίες ανακούφισης και κοντύτερα πτερύγια για αντοχή. Επικάλυψη υψηλής σκληρότητας και θερμικής αντοχής για μεγαλύτερη διάρκεια ζωής σε εφαρμογές χωρίς ψυκτικό. Κωδικός Διάμετρος Γωνιακό Ράδιο Οφέλιμο Μήκος Μήκος κοπής Συνολικό Μήκος Μονάδα: mm Διάμετρος στελέχους Οι σωστές επιλογές και στα συμβατικά κονδύλια X-Power Ανοχές διαμέτρου σε χιλιοστά Ανοχές γωνίας ραδίου Ανοχές διαμέτρου στελέχους Σε CNC μηχανήματα συμβατικής κοπής Σκληρότ. Υλικού OD Βαμμένοι χάλυβες Βαμμένοι χάλυβες 0 ~ _ 0.005mm h6 Πρόωση Πρόωση Πρόωση Πρόωση Πρόωση 2-πτερα μακρυά, κοντά και μινιατούρες 4-πτερα μακρυά και κοντά ελικοειδή πολύπτερα 0 45 μακρυά 2-πτερα ραδίου μακρυά και κοντά ξεχονδρίσματος μακρυά και κοντά Σε CNC μηχανήματα High Speed Σκληρότ. Βαμμένοι χάλυβες Υλικού OD 00 Πρόωση Πρόωση Πρόωση Πρόωση Πρόωση Πρόωση 4-πτερα κωνικά Κονδύλια Σπειρωτόμησης RPM = στροφές/λεπτό Πρόωση = mm/λεπτό

8 Κονδύλια Υψηλής πρόωσης Power Feed Ιδανικά κονδύλια για διακοπτόμενες βαρειές κατεργασίες, ανοξείδωτα, τιτανιούχα και μέταλλα που προκαλούν υψηλές θερμοκρασίες Με Ψυκτικό ή Χωρίς Ψυκτικό Ανθεκτικότητα Η σχεδίαση τους μειώνει τους κραδασμούς και αυξάνει τη διάρκεια ζωής του εργαλείου. Οι πολλαπλές επικαλύψεις δεν επηρεάζουν την επιφάνεια του εργαλείου και διατηρούν την κοπτική του ικανότητα R 38 Παραγωγικότητα Τα εργαλεία Power Feed δουλεύουν σε μεγαλύτερες προώσεις και μεγαλύτερα βάθη κοπής αυξάνοντας την παραγωγικότητα 4 πτερύγια με διαφορική διαίρεση Κοντά, στάνταρ και μακρυά Με και χωρίς ράδιο Επικάλυψη AlTiNX Δυνατότητες κατεργασίες υλικών P Μ Κ S Πολλαπλές χρήσεις Απαιτείται μόνο ένα εργαλείο για αυλάκια, άδειασμα, ξεχόντρισμα και φινίρισμα για κατεργασίες με ή χωρίς ψυκτικό υγρό d 2 l 1 l 2 d 1 Για Υλικά: Ανοξείδωτα Μαντέμι Κράματα υψηλής θερμοκρασίας Ίνκονελ Τιτανιούχα Ανθρακούχους χάλυβες Κωδικός d 1 d 2 l 2 l 1 R , , , , , , , S , , S , ,0 Διατίθενται και περισσότερες διαστάσεις σε μετρικό και ίντσες. ΜΕΙΩΣΗ ΤΟΥ ΚΟΣΤΟΥΣ ΚΑΤΕΡΓΑΣΙΑΣ Η επικάλυψη έχει τον πρώτο λόγο. Σε κατεργασία Τιτανίου ποιότητας 6AL-4V με κάποιο άλλο εργαλείο που έχει διαφορετική επικάλυψη το Power Feed δίνει μεγαλύτερη διάρκεια ζωής εξ αιτίας της επικάλυψης AlTiN-ML. Αποτέλεσμα: κατεργασία περισσότερων κομματιών, δηλαδή μείωση του κόστους κατεργασίας ανά τεμάχιο. Άλλο Κονδύλι Κονδύλι Menlo Πλήθος κατεργασμένων τεμαχίων Πλήθος κατεργασμένων τεμαχίων

9 Κονδύλια Υπερ-υψηλής Πρόωσης Νέα Σχεδίαση Ισχυρό κοτσάνι με μειωμένη διάμετρο επιτρέπει μεγαλύτερο βάθος και μέγιστη στιβαρότητα Διαστάσεις Σειρές: G8B59 Μέγεθος: Φ2~Φ12 Μήκος: 2D ~ 2,5D R ανοχές: +_ 0,005mm Κανονικό Κονδύλι σφαιρικού άκρου Χ - Υ: 0.05D Υπερ-υψηλής Πρόωσης Πλεονεκτήματα των Κονδυλίων Υπέρ-υψηλής Πρόωσης Μεγάλη ταχύτητα στο ξεχόνδρισμα. Μεγάλη ταχύτητα στο φινίρισμα. Επιφάνεια καθρέφτης Με μεγαλύτερο αριθμό πτερυγίων από τα συμβατικά 2-πτερα μπολ, επιτυγχάνεται κοπή με μεγαλύτερη πρόωση. Στους άξονες Χ-Υ επιτυγχάνεται πολλαπλάσια πρόωση. (Παράδειγμα συμπεριφοράς: Για υλικό σκληρότητας HRc 50-55) Κονδύλι Μέγεθος Στροφές Πρόωση HIGH FEED Συμβατικό μπολ Κονδύλι Υπέρ-υψηλής Πρόωσης Οι μειωμένες γωνίες ανακούφισης και τα κοντά πτερύγια ενισχύουν τις ακμές και μειώνουν το τρέμουλο Χ - Υ: 0.3D Το πολύ κοντό πτερύγιο αυξάνει τη στιβαρότητα Κανονικό Κονδύλι Βάθος κοπής Ζ (mm) x-y (mm) Για κοπή σε κελιμένα επίπεδα τα μεν κονδύλια μπολ αφήνουνμεγάλο ράδιο ενώ τα συμβατικά κονδύλια υποφέρουν στις ακμές τους Με τα HIGH FEED λόγω ευνοϊκότερης γεωμετρίας πτερυγίων μειώνεται ο χρόνος άρα και το κόστος κατεργασίας. Κανονικό Κονδύλι Μπολ Κονδύλι γωνιακού ραδίου Κονδύλι HIGH FEED Χρησιμοποιώντας ίσια πτερύγια βελτιώνεται η στιβαρότητα του ραδίου γωνίας καθώς και η πιθανότητα καταστροφής του άκρου των οδόντων και του ραδίου σε σύγκριση με τα συμβατικά κονδύλια.

10 Ειδικά Κονδύλια Κονδύλι από HSSCo με επικάλψη ή χωρίς επικάλυψη καρβιδίου με ειδική ενίσχυση στα πτερύγια και διαφορική διαίρεση για απόσβεση κραδασμών. Έχουν υποστεί κατεργασία με ισοστατική πίεση εν θερμώ σε περιβάλλον αερίου Αργού για αύξηση της ελαστικότητας, για μέγιστη διάρκεια ζωής Μονόπτερα κονδύλια για χρήση σε CNC παντογράφους. Κατεργασία κραμάτων αλουμινίου και πλαστικών Κονδύλια για διαμόρφωση σφηνόδρομου σε άξονες Δισκόφρεζες με τσαπραζωτά και ίσια δόντια για κατεργασία αυλάκων μεμονωμένα ή σε συνδιασμό για διάφορες μορφές προφίλ Κονδύλια αρσενικού ραδίου για κατεργασίες στις καμές των εξαρτημάτων Χελιδονοουρές για κατεργασία αναλόγων μορφών σε συνεργαζόμενα τεμάχια με ολίσθηση Κονδύλια Διαμόρφωσης εσοχής για χώνεμα κεφαλιού αλενόβιδας Κονδύλια βάσει σχεδίου Η πολυπλοκότητα των κατεργασιών και οι ιδιαιτερότητές τους δεν επιτρέπουν πάντα τη χρήση τυποποιημένων εργαλείων. Η κατασκευή ειδικών μορφών κονδυλίων είναι η μοναδική ασφαλής και αξιόπιστη λύση.

11 Κολαούζα και άλλα Εργαλεία κοπής Κολαούζα χειρός και μηχανής Σκλήρυνση με ατμό - vap Επικάλυψη TiN Επικάλυψη TiCN Επικάλυψη TiΑΙN Hardslick Από καρβίδιο (Solid carbide) Δίνουν λύσεις και στις πιο δύσκολες κατεργασίες μετάλλου Κολαούζα μηχανής και χειρός όλων των κατηγοριών με υψηλή απόδοση και πολύ ανταγωνιστικές τιμές VAP NITRIDING - NI TiN-COATING - TiN TiCN-COATING - TiCN TiAIN-COATING A - TiAIN Hardslick Mε θερμική κατεργασία για μείωση των τριβών ανάμεσα στο εργαλείο και το τεμάχιο προς κατεργασία Για φαιό χυτοσίδηρο, κράματα αλουμινίου με περιεκτικότητα πυριτίου πάνω από 10% Εξαιρετική επικάλυψη για κανονικές εφαρμογές. Συντελεστής τριβής με το χάλυβα: 0,4 Για δύσκολους χάλυβες ή διακοπτόμενες οπές. Αυξημένη διάρκεια ζωής του εργαλείου. Συντ. τριβής με το χάλυβα: 0,4 Για χυτοσίδηρο, πυριτιούχα κράματα αλουμινίου, ή για κατεργασίες σε πολύ υψηλές θεμοκρασίες ή ταχ. 600m/min. Επικάλυψη με σκληρότητα ~3000 HV. Aντοχή σε θερμοκρασία ως 800 C. Συντελεστής τριβής με το χάλυβα: 0,2 Άλλα εργαλεία κοπής μετάλλων Πριονοταινίες διμεταλλικές και απλές διαφόρων διαστάσεων Κορυφαία ποιότητα Δισκοπρίονα με κολλημένα πλακίδια καρβιδίου. Δυνατότητα επανατροχισμού με εργοστασιακή τελειότητα Δίσκοι μεγάλων διαμέτρων με τομείς για κοπή μπιγιέτας. Δυνατός επανατροχισμός σε μηχάνημα CNC.

12 Κονδύλια Σπειρωτόμησης Δυνατότητα κατεργασίας σε βαμμένα υλικά Πανεύκολη εξαγωγή του εργαλείου σε περίπτωση σπασίματος χωρίς επιπτώσες στο σπείρωμα Σύγκριση με τα κολαούζα Ένα μόνο κονδύλι!.. για δεξιά και αριστερά σπειρώματα για τυφλές και διαμπερείς τρύπες για εσωτερικά & εξωτερικά σπειρώματα σε μερικές εφαρμογές Υψηλότερες κοπτικές ταχύτητες και προώσεις Μείωση απορροφούμενης ισχύος Μικρότερα γρέζια και ευκολότερη απομάκρυνσή τους Καλύτερος έλεγχος του φορτίου πίεσης από το παραγόμενο γρέζι λόγω των παραμέτρων κοπής Πλήρης σπειρωτόμηση μέχρι τον πυθμένα των τυφλών οπών Δεν χρειάζεται αναστροφή ατράκτου Σταθερή, προβλέψιμη παραγωγή ακόμη και σε εξωτικά υλικά Σπειρώματα με πολλές αρχές με μικρή αλλαγή του προγράμματος Ακριβές βήμα, δεν διευρύνεται το σπείρωμα Διαδικασία Σπειρωτόμησης Γραμμή Κέντρου εργαλείου Συμπαγές Καρβίδιο DIN6535 HA ο Γωνία σπιράλ 15 Μήκος σπειρώματος 2xD Ασύγκριτα καλύτερη επιφάνεια σπειρωτόμησης λόγω δυνατότητας αναπροσαρμογής των παραμέτρων κοπής Ξεκίνημα Προώθηση μέχρι σε όλο το βάθος Επαφή στην τρύπα Κοπή Επαναφορά στο κέντρο Έξοδος Ονομ. Διάμετρος d 2 Βήμα Διάμετρος κοπής Συνολικό Μήκος Μήκος σπειρώμ. Διάμετρος στελέχους Αριθμός πτερυγίων Κωδικός EDP D p d1 l1 l2 d2 Z TiAlN M6 1,0 4, ,0 6 3 L M8 1,25 6, ,5 6 3 L M10 1,5 7, ,0 8 4 L M12 1,75 9, , L M14 2,0 10, , L M16 2,0 12, , L Διαστάσεις σε mm

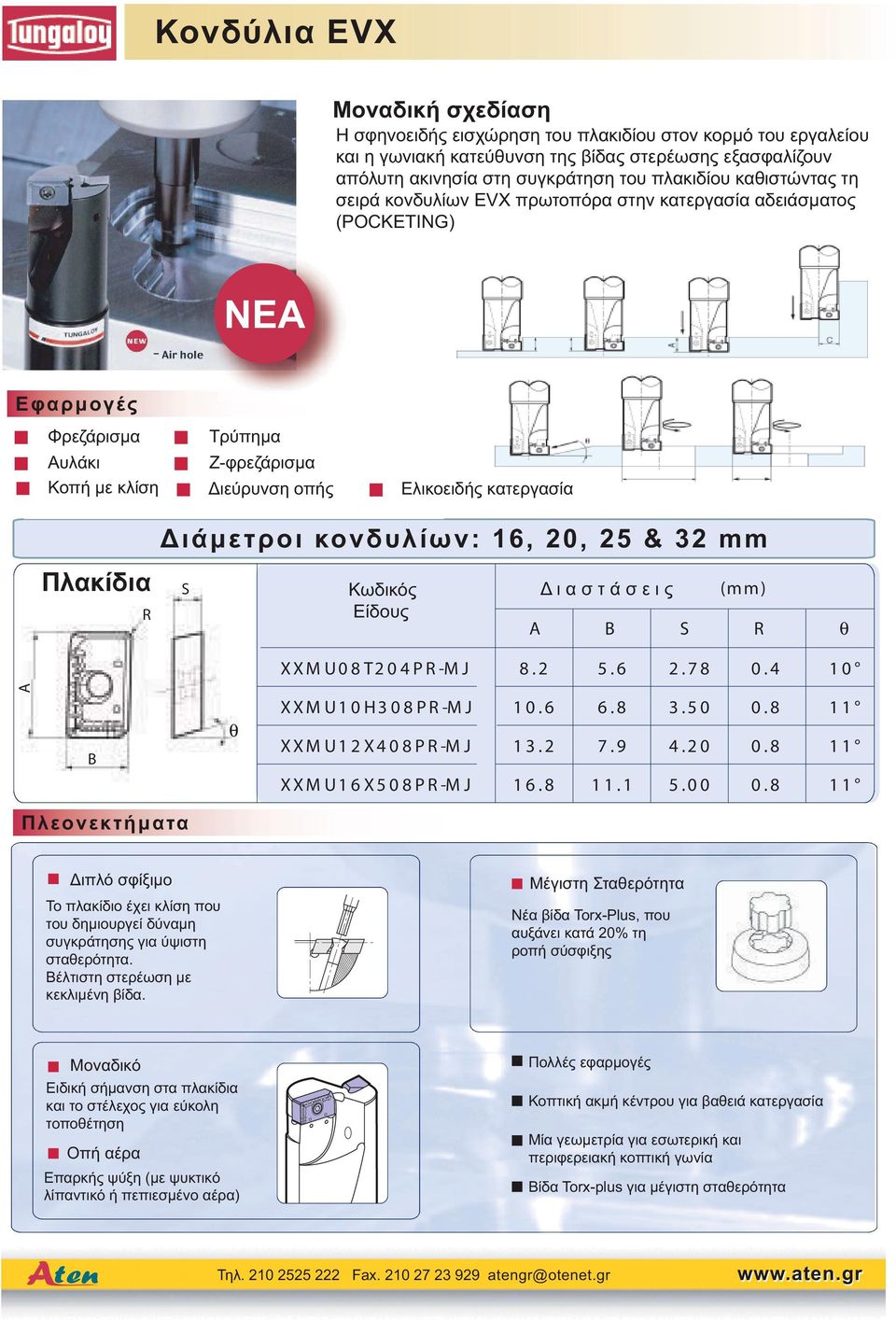

13 Κονδύλια EVΧ Μοναδική σχεδίαση Η σφηνοειδής εισχώρηση του πλακιδίου στον κορμό του εργαλείου και η γωνιακή κατεύθυνση της βίδας στερέωσης εξασφαλίζουν απόλυτη ακινησία στη συγκράτηση του πλακιδίου καθιστώντας τη σειρά κονδυλίων EVX πρωτοπόρα στην κατεργασία αδειάσματος (POCKETING) NEΑ Εφαρμογές Φρεζάρισμα Αυλάκι Κοπή με κλίση Τρύπημα Ζ-φρεζάρισμα Διεύρυνση οπής Ελικοειδής κατεργασία Πλακίδια R Διάμετροι κονδυλίων: 16, 20, 25 & 32 mm S Κωδικός Είδους Δ ι α σ τ ά σ ε ι ς (mm) A B S R θ XXMU08T204PR-MJ A B θ XXMU10H308PR-MJ XXMU12X408PR-MJ XXMU16X508PR-MJ Πλεονεκτήματα Διπλό σφίξιμο Το πλακίδιο έχει κλίση που του δημιουργεί δύναμη συγκράτησης για ύψιστη σταθερότητα. Βέλτιστη στερέωση με κεκλιμένη βίδα. Μέγιστη Σταθερότητα Νέα βίδα Torx-Plus, που αυξάνει κατά 20% τη ροπή σύσφιξης Μοναδικό Ειδική σήμανση στα πλακίδια και το στέλεχος για εύκολη τοποθέτηση Οπή αέρα Επαρκής ψύξη (με ψυκτικό λίπαντικό ή πεπιεσμένο αέρα) Πολλές εφαρμογές Κοπτική ακμή κέντρου για βαθειά κατεργασία Μία γεωμετρία για εσωτερική και περιφερειακή κοπτική γωνία Βίδα Torx-plus για μέγιστη σταθερότητα

14 Εργαλεία για Σπάσιμο Γωνίας Σπάσιμο γωνίας με προσθαφαιρούμενο πλακίδιο h 6 Για Συμβατικά και CNC μηχανήματα o Ρυθμιζόμενη γωνία o H Για ελάχιστη διάμετρο οπής 7,1mm α= Ρυθμιζόμενη γωνία L 2 α= Ρυθμιζόμενη γωνία Στελέχη με διάμετρο 20-25mm Συνολικό μήκος 100mm και 150mm Σίδηρος Υλικά κατεργασίας Σίδηρος χαμηλής περιεκτικότητος Κράμα χάλυβος Ανοξείδωτος χάλυβας μαρτενσιτικός Ανοξείδωτος χάλυβας ωστενιτικός Χυτοσίδηρος Κυλίνδρων εξέλασης Μαλακός χυτοσίδηρος Αλουμίνιο Χαλκός Σημαδεμμένες γωνίες ρύθμισης ανά 10 και o ανά 5 ή οποιαδήποτε άλλη γωνία με τη βοήθεια εξωτερικού μοιρογνωμονίου Δυνατότητα άμεσης αλλαγής γωνίας σε περίπτωση φθοράς. o Κεντροτρύπανο + Σπάσιμο γωνίας με προσθαφαιρούμενο πλακίδιο h 6 Το προσθαφαιρούμενο πλακίδιο προσδίδει μια σαφέστατη υπεροχή έναντι των συμβατικών εργαλείων από HSS, όχι μόνο για την τεράστια διαφορά στη διάρκεια ζωής, αλλά και από τη δυνατότητα να κατεργάζεται με ευχέρια δύστροπα υλικά (Ανοξείδωτα, ΙΜΠΑΞ, ΟΡΒΑΡ κλπ)., καθώς και τη δυνατότητα άμεσης αλλαγής γωνίας σε περίπτωση φθοράς. Η Ποιότητα Ταχεία ανεύρεση Yλικά L 2 L h TCMX 16T308 ZR E52 T530

15 Ταχυτρύπανα με πλακίδια Υψηλή παραγωγικότητα Μέγιστη Απόδοση Η σταθερή κοπτική ισορροπία δίνει εξαιρετική αφαίρεση γρεζιού και λεία επιφάνεια Οι 4 κοπτικές ακμές του πλακιδίου εξασφαλίζουν μεγάλη οικονομία με αλλαγή θέσης και γωνίας. Ο νέος τρισδιάστατος γρεζοσπάστης. Ελέγχει απόλυτα το γρέζι για μεγάλη ποικιλία υλικών. Ποιότητα επιφανείας Σύγκριση με τον Ανταγωνισμό -DW Ανταγωνιστής Α Πρόωση f (mm/στρ.) Ανταγωνιστής Β f = 0.2 mm/rev Μήκος κοπής 5.2m Υλικό κατεργασίας: Ck55 Τρυπάνι: TDX Φ22, L/D = 2 Ταχύτητα κοπής: Vc= 100 m/min Ανταγ. Α Ανταγ. Β -DW Ποιότητα / Γρεζοσπάστης 16 (157) 21 LW ,0 Πλακίδιο XPMT040104R.. XPMT050204R XPMT06X308R.. XPMT07H308R.. XPMT08T308R.. XPMT110412R.. XPMT150512R.. AH740 AH120 T313W AH120 GH730 T1015 DJ DS DW

16 Τρυπάνια με εναλλασσόμενες μύτες Οικονομία Εργαλείων και χώρου Τρυπάνια με εναλλασσόμενες μύτες και κεντρική παροχή ψυκτικού Μόνο 9 κορμοί τρυπανιών καλύπτουν διαστάσεις από 9,5mm έως 114,5mm Υψηλή απόδοση Μεγάλη διάρκεια ζωής Κατασκευασμένα από κράμα χάλυβος High Speed και μικρόκοκκο καρβίδιο Επικάλυψη τελευταίας τεχνολογίας για μείωση της φθοράς σε μεγάλες ταχύτητες και προώσεις Μελετημένοι γρεζοσπάστες και ακμές για καλύτερο έλεγχο του γρεζιού Κατάλληλα για εργαλειομηχανές Ειδικές επικαλύψεις για όλα τα υλικά κατεργασίας HSS(M4), TiN, TiCN, TiAlN για γενική χρήση σε χάλυβες και μαντέμι. Super HSS(T15) TiN, TiCN, TiAlN για νικελιούχα και υλικά με σκληρότητα πάνω από 280Bhn. Premium HSS(M48) TiN, TiCN, TiAlN για κράματα υψηλής θερμοκρασίας και σκληρότητες Bhn. Καρβίδια (K10) TiN, TiCN, TiAlN για μαντέμι. Καρβίδια (K20) TiN, TiCN, TiAlN για κράματα υψηλής θερμοκρασίας, αλουμίνιο, μαντέμι και ανοξείδωτα. Καρβίδια (P40) TiN, TiCN, TiAlN για γενική χρήση σε ανθρακούχους χάλυβες και κράματα χάλυβα. Δράπανα Μπόρινγκ Ράντιαλ Τόρνους CNC Κοντό στέλεχος - Ίσιο Μεσαίο Μεσαίο στέλεχος - Ίσιο - Ίσιο ή ελικοειδές ή σπιράλ Κανονικό στέλεχος - ίσιο - Ίσιο ή ελικοειδές ή σπιράλ Κανονικό στέλεχος ελικοειδές σπιράλ Μακρύ στέλεχος - Ίσιο ή σπιράλ Μακρύ στέλεχος σπιράλ Συγκράτηση με weldon ή κώνο μόρς Εσωτερική παροχή ψυκτικού Σειρά Διάμετροι Υ 9,50 έως 11,70 11 Z 11,11 έως 12,95 8 O 12,98 έως 17, ,53 έως 24, ,41 έως 35, ,37 έως 47, ,99 έως 65, ,38 έως 76, ,23 έως 89, ,76 έως 101, ,63 έως 114,48 Υ Υποδιαιρέσεις 14

17 Συστήματα πρόσδεσης εργαλείων Κολαουζιέρες τύπου BILZ Κώνοι για φρεζοκεφαλές ΒΤ - ISO69871 και HSK Κώνοι WELDON σε BT - ISO6981 και HSK Κόλετ τσοκ VDI Πόντες για όλες τις χρήσεις PULL STUDS για όλα τα CNC Τσιμπίδια ER, DIN6388 και άλλων τυποποιήσεων Κώνοι Morse για όλες τις εφαρμογές

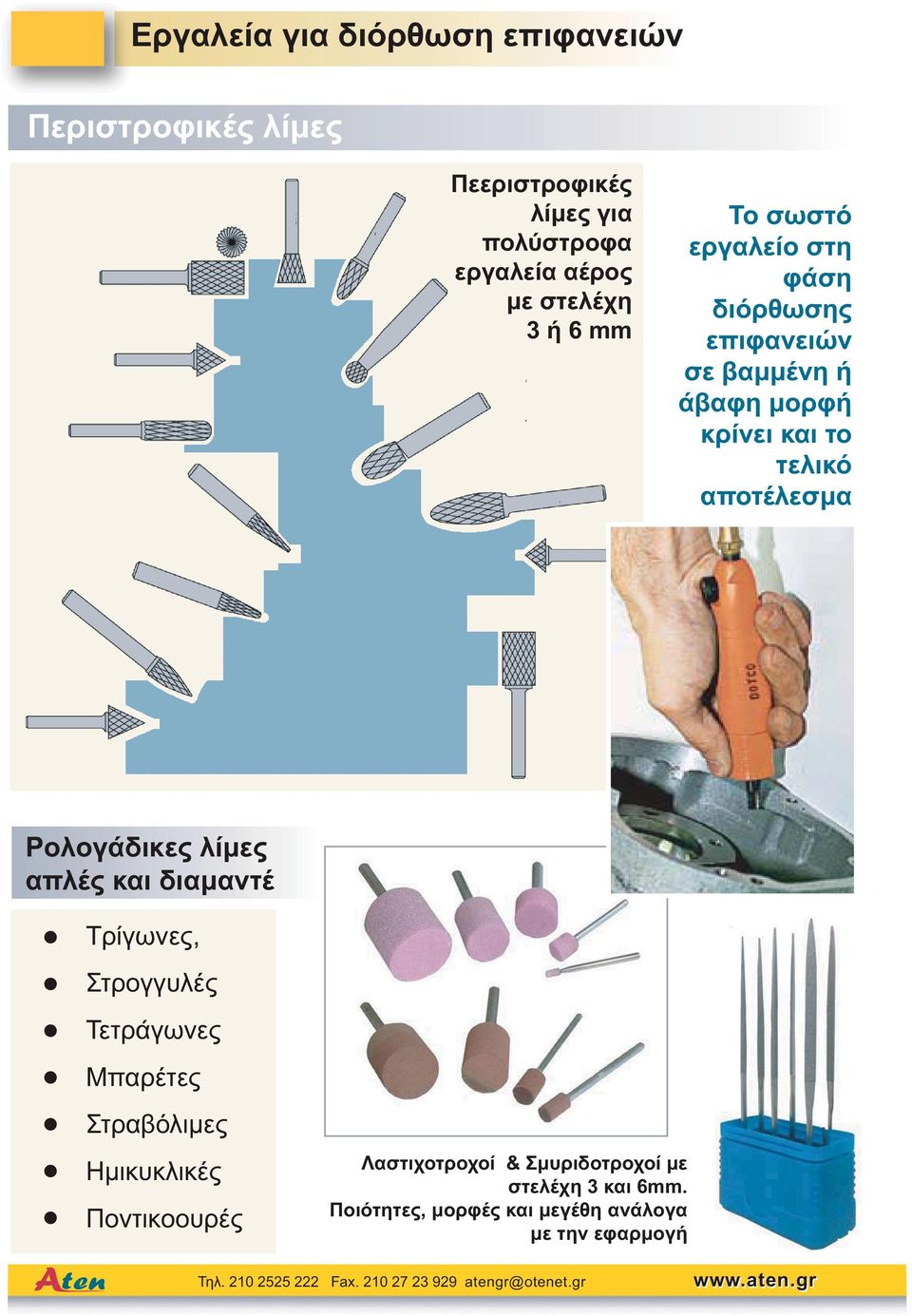

18 Εργαλεία για διόρθωση επιφανειών Περιστροφικές λίμες Πεεριστροφικές λίμες για πολύστροφα εργαλεία αέρος με στελέχη 3 ή 6 mm Το σωστό εργαλείο στη φάση διόρθωσης επιφανειών σε βαμμένη ή άβαφη μορφή κρίνει και το τελικό αποτέλεσμα Ρολογάδικες λίμες απλές και διαμαντέ Τρίγωνες, Στρογγυλές Τετράγωνες Μπαρέτες Στραβόλιμες Ημικυκλικές Ποντικοουρές Λαστιχοτροχοί & Σμυριδοτροχοί με στελέχη 3 και 6mm. Ποιότητες, μορφές και μεγέθη ανάλογα με την εφαρμογή

19 Εξολκέας σπασμένων κολαούζων d1 Έσπασε το κολαούζο ; Χρησιμοποιείστε εξολκέα: Ζ 120 ο Αφαιρεί το σπασμένο εργαλείο Aφήνει άθικτο το σπείρωμα Κατασκευασμένο από καρβίδιο l2 l1 d 1 l 2 l 1 Ισοδυν. Μήκος ίντσες πτερυγίων Μέγεθος τρυπανιού Συνολικό μήκος 2 0, , , , , Κωδικός Σετ 5 τρυπανιών (ένα ανά μέγεθος) D405 MG Βήμα 1 Επιλέξτε μέγεθος τρυπανιού από τον πίνακα Βήμα 2 Μέγεθος τρυπανιού Για σειρά κολαούζου 2,0 Μ3 3,0 Μ4, Μ5 4,0 Μ6 5,0 Μ8-Μ10 6,0 Μ10 - Μ12 Βεβαιωθείτε ότι έχετε προσδέσει στέρεα το κομμάτι. Κεντράρετε το τρυπάνι από καρβίδιο με το σπασμένο κολαούζο Βήμα 3 Χρησιμοποιείστε ταχύτητα 1500 έως 3500 στροφές/λεπτό χωρίς ψυκτικό ή λιπαντικό και κατεργασθείτε το κολαούζο. Πιέζετε και απομακρύνετε το εργαλείο εναλλάξ για την απομάκρυνση των γρεζιών. Θα παρατηρήσετε κραδασμούς καθώς απομακρύνονται τα γρέζια από τα πλαϊνά της οπής. Βήμα 4 Χρησιμοποιώντας ένα αιχμηρό και σκληρό εργαλείο απομακρύνετε τα απομεινάρια του κολαούζου.

20 Πολύστροφα εργαλεία αέρος Ισχυρός κινητήρας υψηλής απόδοσης Εργονομική σχεδίαση Ελαχιστοποίηση κραδασμών Χαμηλό επίπεδο θορύβου Ευρύ πεδίο εφαρμογών 28 διαφορετικοί σχεδιασμοί για αντιμετώπιση όλων των εφαρμογών Κατασκευαστική διαδικασία κατά ISO 9001 για εγγύηση υψηλής ποιότητας Αξιοπιστία, αντοχή, μικρό βάρος, κατασκευασμένα για σκληρή μεταχείριση. Φλεξίμπλ Κωδικός Στροφές RPM Τσιμπίδι Πίεση αέρα LV Φ3.0mm / Φ6.0mm 90 psi Εργονομική σχεδίαση. Φλεξίμπλ Κωδικός Στροφές RPM Τσιμπίδι Πίεση αέρα LV Φ3.0mm 90 psi Μικρός θόρυβος και ελάχιστοι κραδασμοί. Γωνιακό 90 ο Κωδικός Στροφές RPM Τσιμπίδι Πίεση αέρα LV Φ3.0mm 90 psi Προορίζονται για μεγάλο εύρος εφαρμογών. Παλινδρομικό Κωδικός Διαδρομή Συχνότητα Πίεση αέρα LV mm / λεπτό 90 psi Συντηρούνται εύκολα και έχουν χαμηλό κόστος. Κωδικός LV0021 Διαδρομή 0-6mm Παλινδρομικό Συχνότητα Πίεση αέρα / λεπτό 90 psi Λίπανση εργαλείου: 2 σταγόνες/λεπτό

21 Συστήματα Συγκράτησης Σετ εργαλείων Συγκράτησης 24 μπουλόνια 6 παξιμάδια Τ 4 παξιμάδια κάπλινγκς 6 παξιμάδια φλαντζών 6 σφιχτήρες 6 κλιμακωτά μπλοκ M8-M10-M12-M16-M20 Για πλάτη αυλακώσεων τραπέζης Μέγγενες Περιστρεφόμενες Μέγγενες 360 ο με πλατειά βάση Εργαλεία Συγκράτησης σε σετ ή μεμονωμένα Μέγγενες απλές και Υδραυλικές Μέγγενες με ρύθμιση έως και 3 επίπεδα Απεριόριστο μεταβλητό μήκος και καθοδική συνισταμένη δύναμη συγκράτησης Διαιρέτες Απλές και Υδραυλικές 3 θέσεων σύσφιξης Ρυθμιζόμενες 3 επιπέδων Διαιρέτες οριζόντιοι και κατακόρυφοι απλοί και Universal Κεφαλές Μπόρινγκ Απλοί, Οριζόντιοι και Universal Συσκευές συναρμολόγησης κώνων Κεφαλές Μπόρινγκ Φ10-Φ240. Απλή και στιβαρή κατασκευή που συνδιάζει αντοχή, ευελιξία και ακρίβεια. A ten Συσκευές συναρμολόγησης κώνων

22 Αναλώσιμα Ηλεκτροδιαβρώσεων Σύρμα EDM Ανώτερη Ποιότητα Συσκευασίες DIN Με και χωρίς επικάλυψη Υψηλές ταχύτητες Λιγότερα σπασίματα Σύρμα Χωρίς Επικάλυψη Τεχνικές προδιαγραφές Κλασσικός Ορείχαλκος 500 Κλασσικός Ορείχαλκος 1000 Κλασσικός ορείχαλκος 1000 plus Υλικό CuZn35 CuZn35 CuZn40 Τάση εφελκισμού R m (N/mm 2 ) ~500 ~1000 ~1000 Επιμήκυνση > 15% < 3% < 3% Ανοχές διαμέτ. Σύρματος (mm) Αγωγιμότητα (m/ Wmm 2 ) Διάμ. Σύρματος (mm) +0/-0,002 +0/-0,002 +0/-0, ,20-0,30 0,20-0,30 0,20-0,30 Αναλώσιμα για απρόσκοπτη λειτουργία Ρητίνη Φίλτρα Φίλτρα Φίλτρα Οδηγοί και Φθειρόμενα μέρη Αντισκωριακό Ηλεκτρόδια Γραφίτης ορειχάλκου Φίλτρα Πολυεστερικά, Χάρτου, με Πλάκες, κατάλληλα για Ηλεκτροδιαβρώσεις Σύρματος και Βύθισης όλων των επώνυμων μηχανών. Αναλώσιμα & Φθειρόμενα μέρη Ιμάντες, Ακροδέκτες Πρόωσης, Οδηγοί σύρματος, Τροχαλίες, Ακροφύσια ψεκασμού κ.α. κατάλληλα για μηχανές AGIE, CHARMILLES, FANUC, MITSUBISHI, MAKINO, SODICK, BROTHER, ONA, JAPAX, FAST-TRACK

23 Όργανα μέτρησης Ποιότητα και Καινοτομία Σχεδίαση και παραγωγή οργάνων Υψηλών Προδιαγραφών. Δυνατότητα παραγωγής οργάνων για Ειδικές Εφαρμογές Μέτρησης και Δοκιμών Παχύμετρα αναλογικά και ψηφιακά, απλά, αδιάβροχα, ειδικών εφαρμογών Όργανα μέτρησης των μεγαλύτερων κατασκευαστών, που εγγυώνται τον απόλυτο έλεγχο των διαστάσεων και της ποιότητας επιφανείας Μικρόμετρα αναλογικά, ψηφιακά, απλά, αδιάβροχα, ειδικών εφαρμογών Μικρόμετρα τρύπας τριών άκρων αναλογικά και ψηφιακά Ρολόγια Αναλογικά, ψηφιακά και τρύπας Μαγνητικές βάσεις Φορητά σκληρόμετρα αναπήδησης με ψηφιακή ένδειξη Κυλινδρόμετρα Όργανα μέτρησης πάχους πλαστικού φύλλου εν κινήσει Γωνίες σταθερές και με ολισθαίνον άκρο Ρίγες μέτρησης επιπεδότητας Μοιρογνωμόνια, Σπειρώμετρα, Φίλερ Ελεγκτήρες Γιόχανσον, Σπεσόμετρα, go-no-go σε οπές και σπειρώματα Κυλινδρόμετρο SUNNEN Αξιόπιστο Εύχρηστο Ανθεκτικό Ζητήστε το πλήρες Φυλλάδιο Μετρητικών Οργάνων στα Ελληνικά

24 Εργαλεία HONING για ακρίβεια οπών Μάντρελς & εξαρτήματα σε σετ ή μεμονωμένα Οι δυνατότητες λείανσης εξαρτημάτων εκτείνονται σε όλους τους τομείς εφαρμογών με βασικό χαρακτηριστικό την υψηλή ακρίβεια Βελτιστοποίηση απόδοσης Τεχνικές Συμβουλές Συστήματα παραγωγής Εκπαίδευση & Τεχνική Εξυπηρέτηση Όργανα Μέτρησης ΜΒΒ1660 Λάδια & Ψυκτικά Εργαλεία Πέτρες λείανσης Αναλυτικοί Κατάλογοι Οριζόντιο μηχάνημα Χόνινγκ για κατεργασία οπών από 1,5 mm έως 165 mm και μήκος κατεργασίας 400 mm. Γρήγορη διόρθωση γεωμετρικών ανωμαλιών (οβάλ, κωνικότητας κλπ) σε κυλινδρικές οπές. Μεγάλη ταχύτητα αποβολής υλικού σε βαμμένες και άβαφες επιφάνειες όλων των υλικών Για μεμονωμένα κομμάτια ή για μικρές παραγωγές Φορητές κεφαλές για διαμέτρους από 30 έως 1500 mm και μήκος έως 24 m. Κάθετο μηχάνημα Χόνινγκ για εφαρμογές στον Αυτοκινητικό και Βιομηχανικό τομέα Για οπές 19 έως 203 mm Για μήκος κατεργασίας 279 mm Απεικόνιση στην οθόνη σε τομή της σταδιακής διόρθωσης των γεωμετρικών ανωμαλιών της οπής κατά τη διάρκεια της κατεργασίας SV10 ΠΑΓΚΟΣΜΙΑ ΑΠΟΚΛΕΙΣΤΙΚΗ ΠΡΩΤΟΠΟΡΕΙΑ

25 Συστήματα Αποθήκευσης εργαλείων Οι Ιδανικές λύσεις για Εξοικονόμηση Χώρου ΕυέλικτηΤαξινόμηση Μεγιστοποίηση της διάρκειας ζωής των εργαλείων Ασφάλεια αποθήκευσης Ευχερή εποπτικό έλεγχο Αύξηση της παραγωγικότητας Πλεονεκτήματα Μετατροπές, μετακινήσεις και επεκτάσεις σύμφωνα με τις εκάστοτε ανάγκες αποθήκευσης. Ασφάλεια με κεντρικό κλείδωμα Σύστημα μη ανατροπής Στιβαρότητα για μεγάλα βάρη εργαλείων Κατάλληλα για Κέντρα CNC Μηχανουργεία Επισκευαστήρια Αποθήκες Εργαλειοδοτήρια Εργαστήρια Κέντρα ποιοτικού ελέγχου Πάγκοι εργασίας Συρταριέρες Απλή και άμεση μεταβολή των οριζοντίων και των κάθετων διαχωριστικών των συρταριών Εργονομικοί συνδιασμοί πάγκου εργασίας και συρταριέρας. Στιβαρά συρτάρια διαφορετικών μεγεθών και διαχωριστικών κυψελών για αποθήκευση Η ποικιλία των μορφών και των διαστάσεων των εργαλείων για αποθήκευση αντιμετωπίζεται με την ευελιξία των διαστάσεων των συρταριών και των ποικίλων διαχωριστικών Τροχήλατες λύσεις Ευχερής μεταφορά των εργαλείων από και προς τον τόπο εργασίας. Σύστημα modular για τη μεταβολή των χώρων αποθήκευσης ανάλογα με τις μεταβαλόμενες ανάγκες της εργασίας
