ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος.

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος."

Transcript

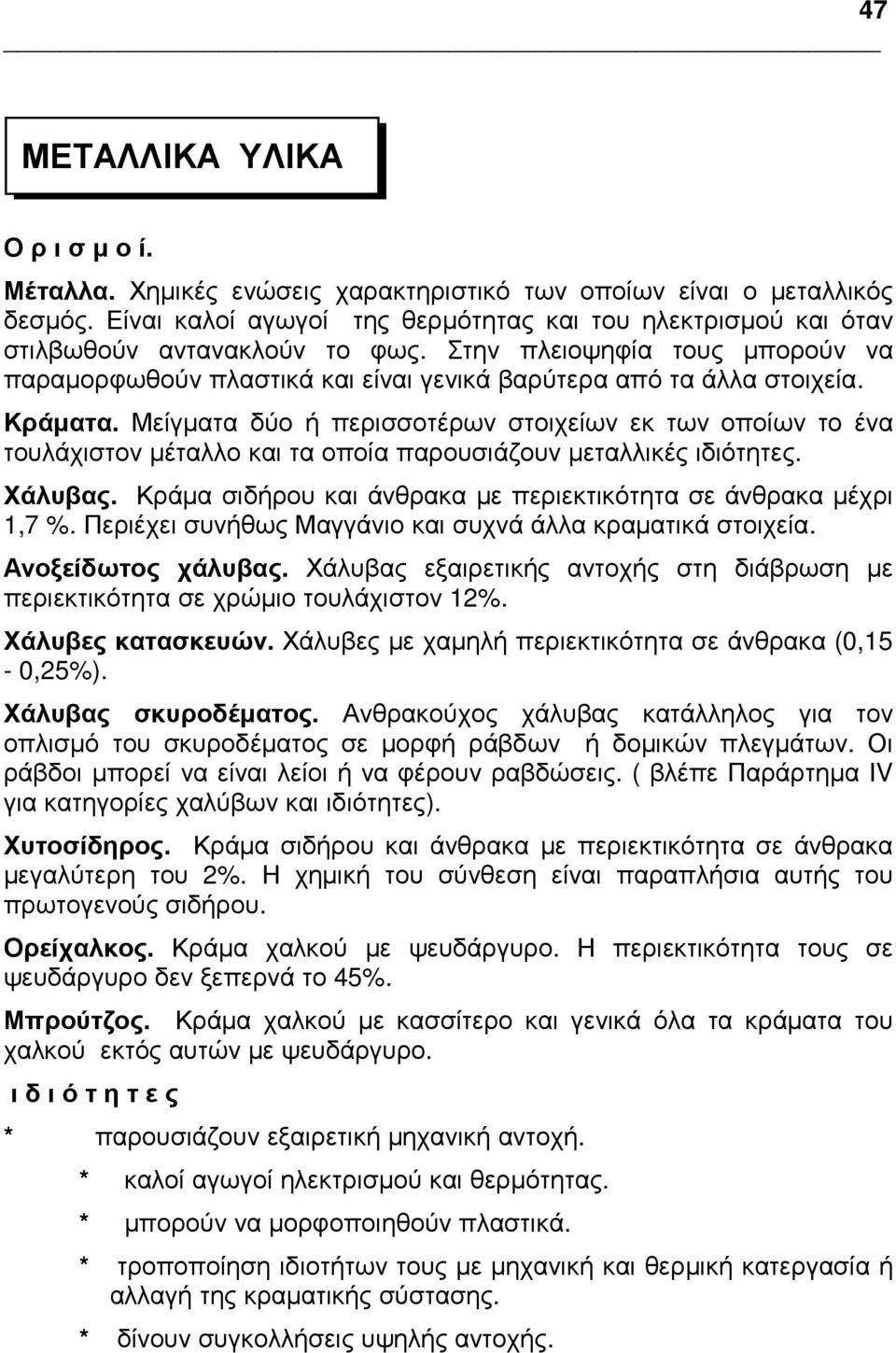

1 47 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Χηµικές ενώσεις χαρακτηριστικό των οποίων είναι ο µεταλλικός δεσµός. Είναι καλοί αγωγοί της θερµότητας και του ηλεκτρισµού και όταν στιλβωθούν αντανακλούν το φως. Στην πλειοψηφία τους µπορούν να παραµορφωθούν πλαστικά και είναι γενικά βαρύτερα από τα άλλα στοιχεία. Κράµατα. Μείγµατα δύο ή περισσοτέρων στοιχείων εκ των οποίων το ένα τουλάχιστον µέταλλο και τα οποία παρουσιάζουν µεταλλικές ιδιότητες. Χάλυβας. Κράµα σιδήρου και άνθρακα µε περιεκτικότητα σε άνθρακα µέχρι 1,7 %. Περιέχει συνήθως Μαγγάνιο και συχνά άλλα κραµατικά στοιχεία. Ανοξείδωτος χάλυβας. Χάλυβας εξαιρετικής αντοχής στη διάβρωση µε περιεκτικότητα σε χρώµιο τουλάχιστον 12%. Χάλυβες κατασκευών. Χάλυβες µε χαµηλή περιεκτικότητα σε άνθρακα (0,15-0,25%). Χάλυβας σκυροδέµατος. Ανθρακούχος χάλυβας κατάλληλος για τον οπλισµό του σκυροδέµατος σε µορφή ράβδων ή δοµικών πλεγµάτων. Οι ράβδοι µπορεί να είναι λείοι ή να φέρουν ραβδώσεις. ( βλέπε Παράρτηµα ΙV για κατηγορίες χαλύβων και ιδιότητες). Χυτοσίδηρος. Κράµα σιδήρου και άνθρακα µε περιεκτικότητα σε άνθρακα µεγαλύτερη του 2%. Η χηµική του σύνθεση είναι παραπλήσια αυτής του πρωτογενούς σιδήρου. Ορείχαλκος. Κράµα χαλκού µε ψευδάργυρο. Η περιεκτικότητα τους σε ψευδάργυρο δεν ξεπερνά το 45%. Μπρούτζος. Κράµα χαλκού µε κασσίτερο και γενικά όλα τα κράµατα του χαλκού εκτός αυτών µε ψευδάργυρο. ι δ ι ό τ η τ ε ς * παρουσιάζουν εξαιρετική µηχανική αντοχή. * καλοί αγωγοί ηλεκτρισµού και θερµότητας. * µπορούν να µορφοποιηθούν πλαστικά. * τροποποίηση ιδιοτήτων τους µε µηχανική και θερµική κατεργασία ή αλλαγή της κραµατικής σύστασης. * δίνουν συγκολλήσεις υψηλής αντοχής.

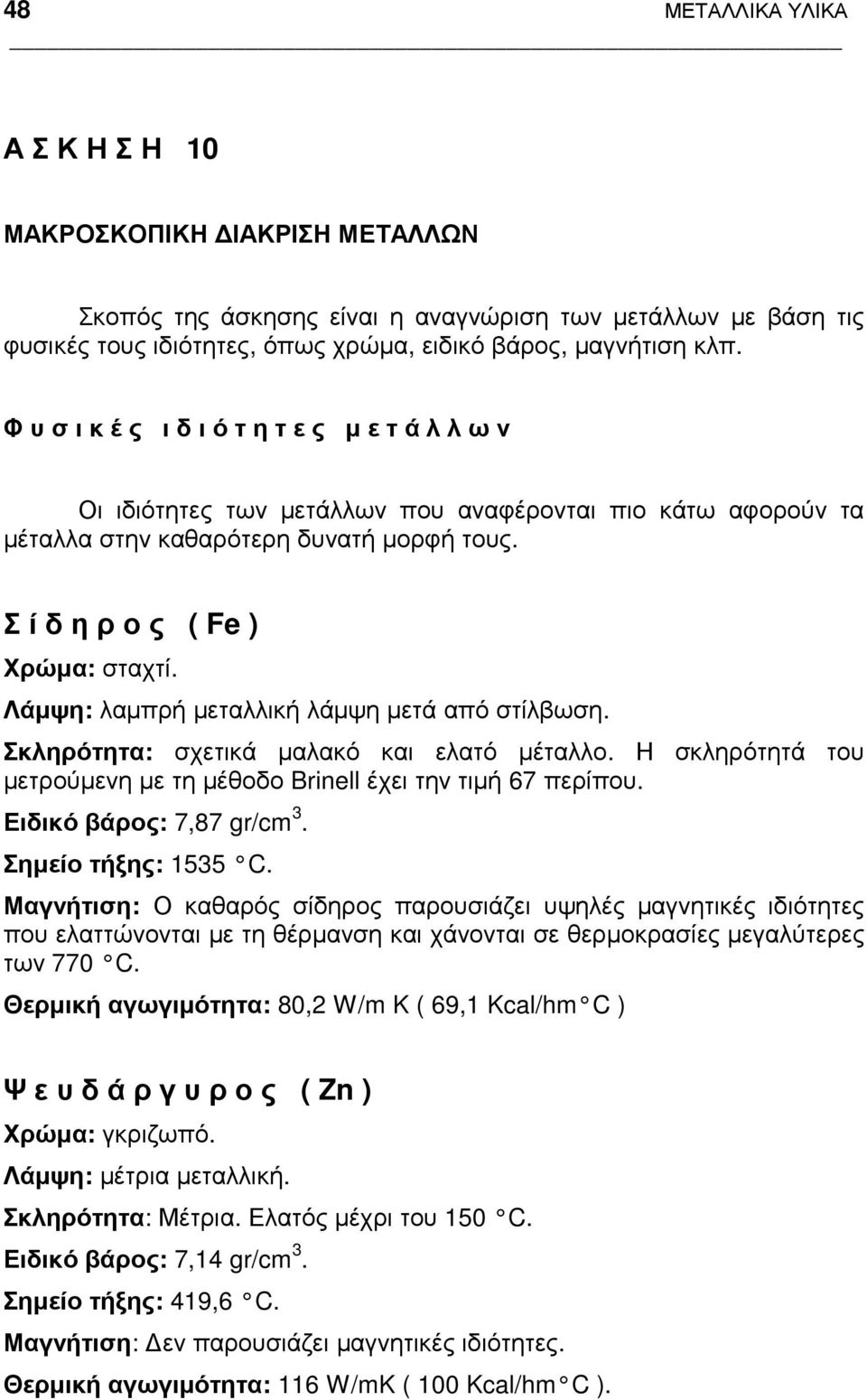

2 48 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Α Σ Κ Η Σ Η 10 ΜΑΚΡΟΣΚΟΠΙΚΗ ΙΑΚΡΙΣΗ ΜΕΤΑΛΛΩΝ Σκοπός της άσκησης είναι η αναγνώριση των µετάλλων µε βάση τις φυσικές τους ιδιότητες, όπως χρώµα, ειδικό βάρος, µαγνήτιση κλπ. Φ υ σ ι κ έ ς ι δ ι ό τ η τ ε ς µ ε τ ά λ λ ω ν Οι ιδιότητες των µετάλλων που αναφέρονται πιο κάτω αφορούν τα µέταλλα στην καθαρότερη δυνατή µορφή τους. Σ ί δ η ρ ο ς ( Fe ) Χρώµα: σταχτί. Λάµψη: λαµπρή µεταλλική λάµψη µετά από στίλβωση. Σκληρότητα: σχετικά µαλακό και ελατό µέταλλο. Η σκληρότητά του µετρούµενη µε τη µέθοδο Brinell έχει την τιµή 67 περίπου. Ειδικό βάρος: 7,87 gr/cm 3. Σηµείο τήξης: 1535 C. Μαγνήτιση: Ο καθαρός σίδηρος παρουσιάζει υψηλές µαγνητικές ιδιότητες που ελαττώνονται µε τη θέρµανση και χάνονται σε θερµοκρασίες µεγαλύτερες των 770 C. Θερµική αγωγιµότητα: 80,2 W/m K ( 69,1 Kcal/hm C ) Ψ ε υ δ ά ρ γ υ ρ ο ς ( Zn ) Χρώµα: γκριζωπό. Λάµψη: µέτρια µεταλλική. Σκληρότητα: Μέτρια. Ελατός µέχρι του 150 C. Ειδικό βάρος: 7,14 gr/cm 3. Σηµείο τήξης: 419,6 C. Μαγνήτιση: εν παρουσιάζει µαγνητικές ιδιότητες. Θερµική αγωγιµότητα: 116 W/mK ( 100 Kcal/hm C ).

3 49 Χ α λ κ ό ς ( Cu ) Χρώµα: κοκκινωπό. Λάµψη: ισχυρή µεταλλική. Σκληρότητα: µέτρια. Ο χαλκός είναι εύκαµπτος, ελατός και όλκιµος. Η σκληρότητα του ανοπτηµένου χαλκού είναι Brinell ενώ του µη ανοπτηµένου Brinell. Ειδικό βάρος: 8,96 gr/cm 3. Σηµείο τήξης: 1084 C. Μαγνήτιση: εν εµφανίζει µαγνητικές ιδιότητες. Θερµική αγωγιµότητα: Ο χαλκός παρουσιάζει την υψηλότερη από όλα τα µέταλλα θερµική αγωγιµότητα µετά τον άργυρο. Η τιµή της είναι 401 W/m K ( 345,7 Kcal/hm C ). Α ρ γ ί λ ι ο ( Al ) Χρώµα: αργυρόλευκο. Λάµψη: λαµπρή που µειώνεται µε το χρόνο λόγω δηµιουργίας επιφανειακού στρώµατος Al 2 Ο 3. Σκληρότητα: µικρή. Είναι εύκαµπτο, ελατό και όλκιµο. Μετά από ψυχρή κατεργασία αποκτά κάποια σκληρότητα που αποβάλλεται µετά από ανόπτηση. Ειδικό βάρος: 2,7 gr/cm 3. Σηµείο τήξης: 660,5 C. Μαγνήτιση: εν παρουσιάζει µαγνητικές ιδιότητες. Θερµική αγωγιµότητα: Υψηλή. 237 W/m K ( 204 Kcal/hm C ). Ν ι κ έ λ ι ο ( Ni ) Χρώµα: αργυρόλευκο προς το λευκό. Λάµψη: έντονα µεταλλική. Σκληρότητα: µέτρια, πολύ ελατό και όλκιµο. Ειδικό βάρος: 8,9 gr/cm 3. Σηµείο τήξης: 1455 C. Μαγνήτιση: Είναι µαγνητικό µέταλλο, όπως και ο σίδηρος. Θερµική αγωγιµότητα: 90,7 W/m K ( 78,2 Kcal/hm C ).

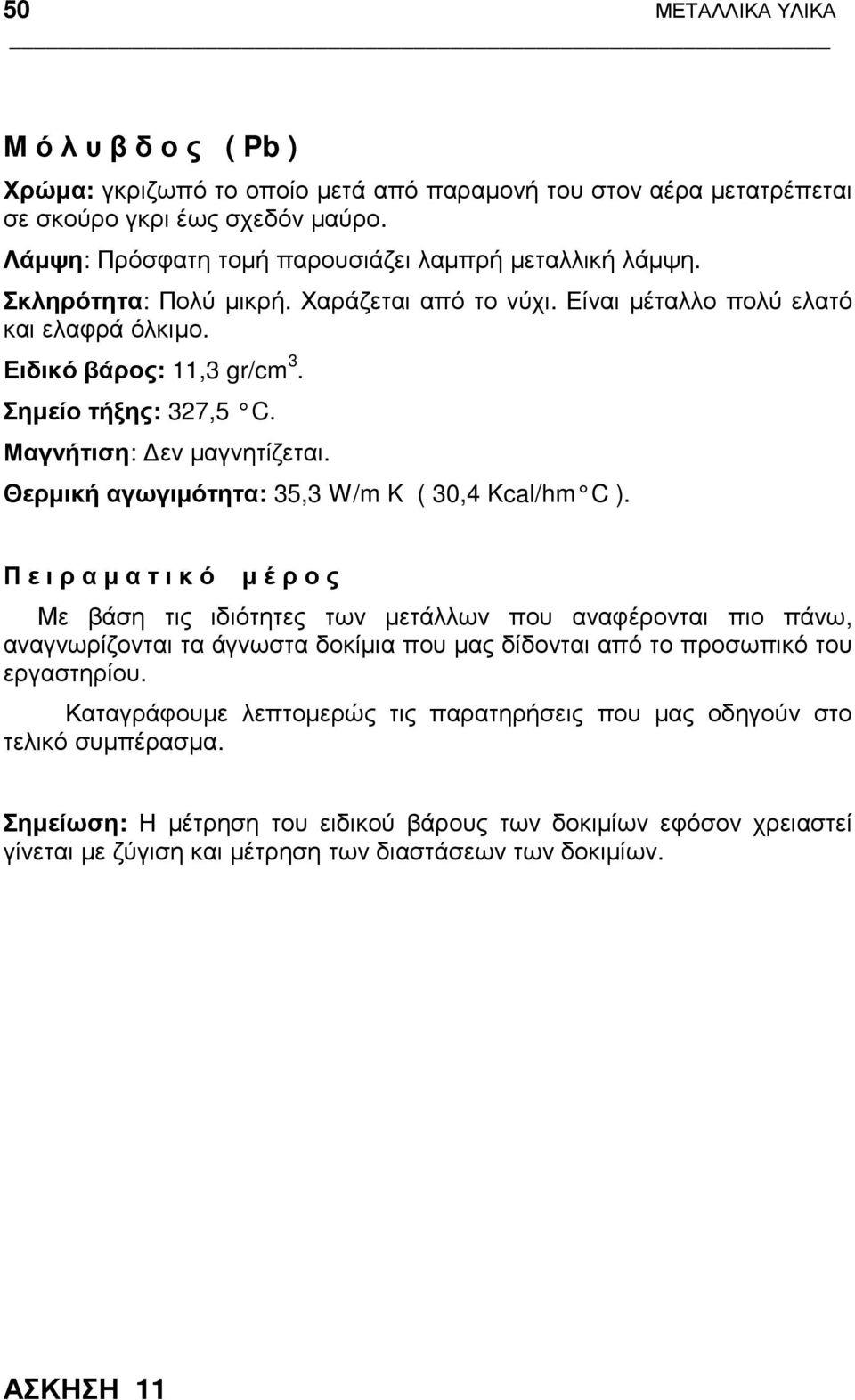

4 50 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Μ ό λ υ β δ ο ς ( Pb ) Χρώµα: γκριζωπό το οποίο µετά από παραµονή του στον αέρα µετατρέπεται σε σκούρο γκρι έως σχεδόν µαύρο. Λάµψη: Πρόσφατη τοµή παρουσιάζει λαµπρή µεταλλική λάµψη. Σκληρότητα: Πολύ µικρή. Χαράζεται από το νύχι. Είναι µέταλλο πολύ ελατό και ελαφρά όλκιµο. Ειδικό βάρος: 11,3 gr/cm 3. Σηµείο τήξης: 327,5 C. Μαγνήτιση: εν µαγνητίζεται. Θερµική αγωγιµότητα: 35,3 W/m K ( 30,4 Kcal/hm C ). Π ε ι ρ α µ α τ ι κ ό µ έ ρ ο ς Με βάση τις ιδιότητες των µετάλλων που αναφέρονται πιο πάνω, αναγνωρίζονται τα άγνωστα δοκίµια που µας δίδονται από το προσωπικό του εργαστηρίου. Καταγράφουµε λεπτοµερώς τις παρατηρήσεις που µας οδηγούν στο τελικό συµπέρασµα. Σηµείωση: Η µέτρηση του ειδικού βάρους των δοκιµίων εφόσον χρειαστεί γίνεται µε ζύγιση και µέτρηση των διαστάσεων των δοκιµίων. ΑΣΚΗΣΗ 11

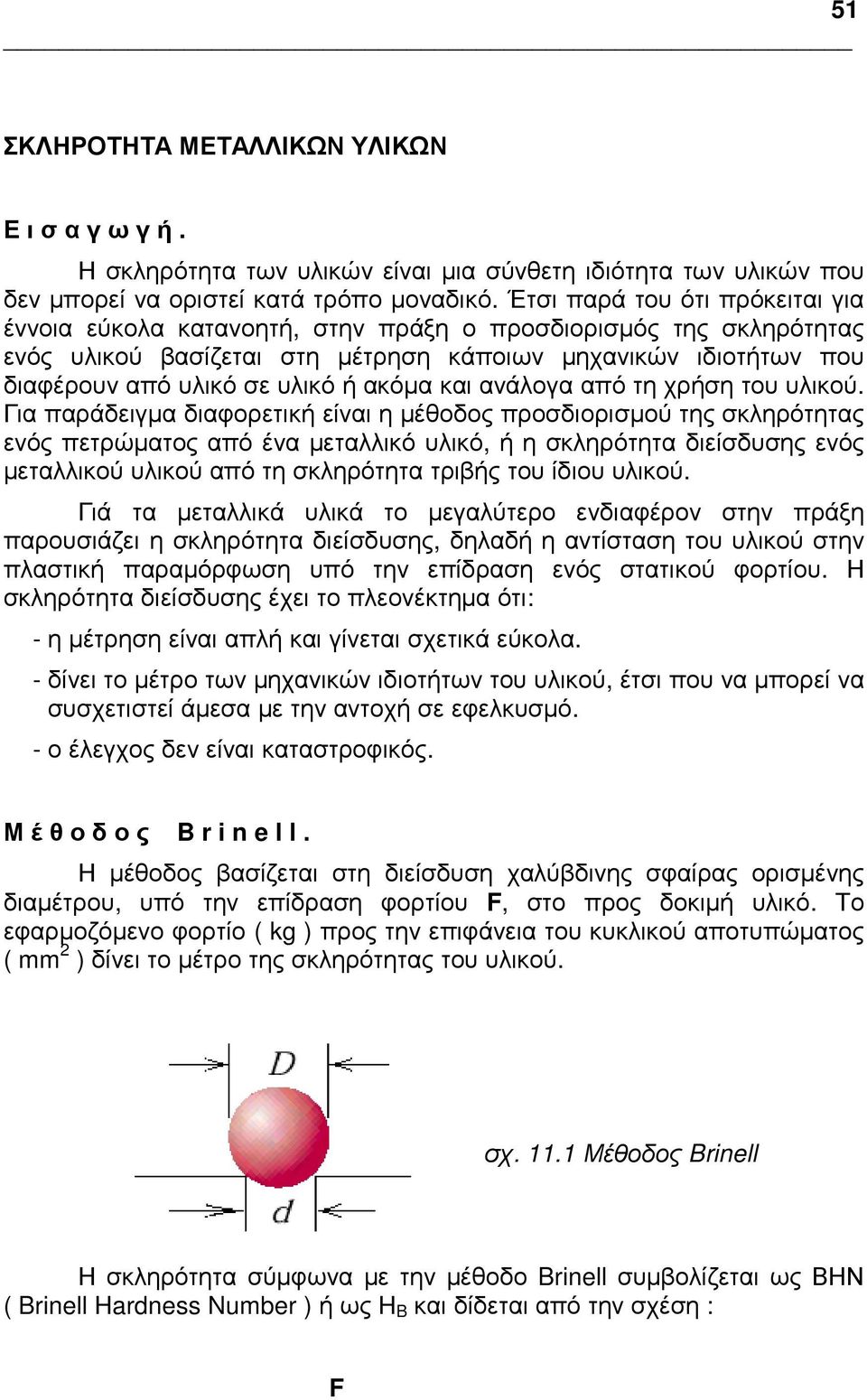

5 51 ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ Ε ι σ α γ ω γ ή. Η σκληρότητα των υλικών είναι µια σύνθετη ιδιότητα των υλικών που δεν µπορεί να οριστεί κατά τρόπο µοναδικό. Έτσι παρά του ότι πρόκειται για έννοια εύκολα κατανοητή, στην πράξη ο προσδιορισµός της σκληρότητας ενός υλικού βασίζεται στη µέτρηση κάποιων µηχανικών ιδιοτήτων που διαφέρουν από υλικό σε υλικό ή ακόµα και ανάλογα από τη χρήση του υλικού. Για παράδειγµα διαφορετική είναι η µέθοδος προσδιορισµού της σκληρότητας ενός πετρώµατος από ένα µεταλλικό υλικό, ή η σκληρότητα διείσδυσης ενός µεταλλικού υλικού από τη σκληρότητα τριβής του ίδιου υλικού. Γιά τα µεταλλικά υλικά το µεγαλύτερο ενδιαφέρον στην πράξη παρουσιάζει η σκληρότητα διείσδυσης, δηλαδή η αντίσταση του υλικού στην πλαστική παραµόρφωση υπό την επίδραση ενός στατικού φορτίου. Η σκληρότητα διείσδυσης έχει το πλεονέκτηµα ότι: - η µέτρηση είναι απλή και γίνεται σχετικά εύκολα. - δίνει το µέτρο των µηχανικών ιδιοτήτων του υλικού, έτσι που να µπορεί να συσχετιστεί άµεσα µε την αντοχή σε εφελκυσµό. - ο έλεγχος δεν είναι καταστροφικός. Μ έ θ ο δ ο ς B r i n e l l. Η µέθοδος βασίζεται στη διείσδυση χαλύβδινης σφαίρας ορισµένης διαµέτρου, υπό την επίδραση φορτίου F, στο προς δοκιµή υλικό. Το εφαρµοζόµενο φορτίο ( kg ) προς την επιφάνεια του κυκλικού αποτυπώµατος ( mm 2 ) δίνει το µέτρο της σκληρότητας του υλικού. σχ Μέθοδος Brinell Η σκληρότητα σύµφωνα µε την µέθοδο Brinell συµβολίζεται ως ΒΗΝ ( Brinell Hardness Number ) ή ως H B και δίδεται από την σχέση : F

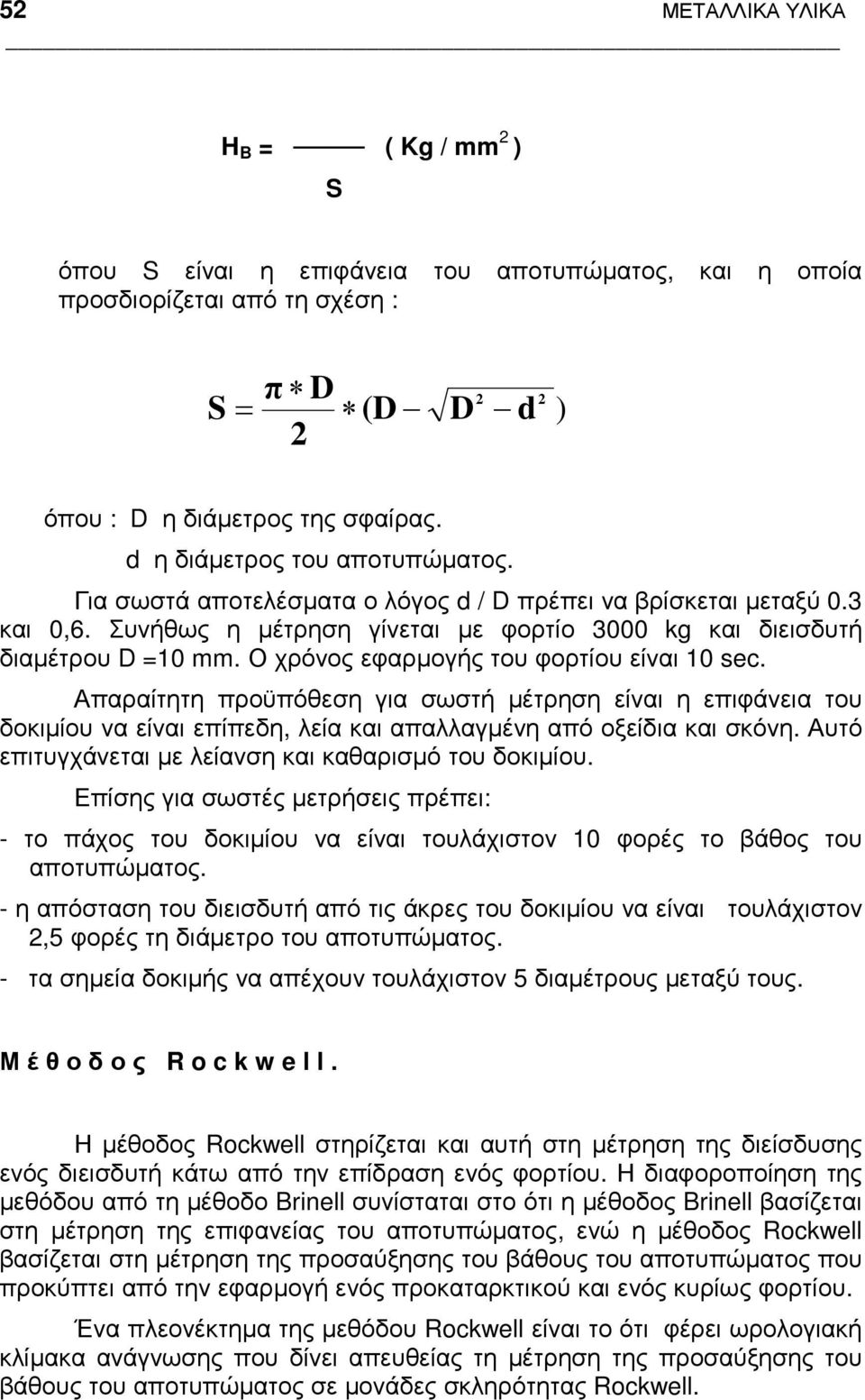

6 52 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ H B = ( Kg / mm 2 ) S όπου S είναι η επιφάνεια του αποτυπώµατος, και η οποία προσδιορίζεται από τη σχέση : S = π D (D 2 D 2 d 2 ) όπου : D η διάµετρος της σφαίρας. d η διάµετρος του αποτυπώµατος. Για σωστά αποτελέσµατα ο λόγος d / D πρέπει να βρίσκεται µεταξύ 0.3 και 0,6. Συνήθως η µέτρηση γίνεται µε φορτίο 3000 kg και διεισδυτή διαµέτρου D =10 mm. Ο χρόνος εφαρµογής του φορτίου είναι 10 sec. Απαραίτητη προϋπόθεση για σωστή µέτρηση είναι η επιφάνεια του δοκιµίου να είναι επίπεδη, λεία και απαλλαγµένη από οξείδια και σκόνη. Αυτό επιτυγχάνεται µε λείανση και καθαρισµό του δοκιµίου. Επίσης για σωστές µετρήσεις πρέπει: - το πάχος του δοκιµίου να είναι τουλάχιστον 10 φορές το βάθος του αποτυπώµατος. - η απόσταση του διεισδυτή από τις άκρες του δοκιµίου να είναι τουλάχιστον 2,5 φορές τη διάµετρο του αποτυπώµατος. - τα σηµεία δοκιµής να απέχουν τουλάχιστον 5 διαµέτρους µεταξύ τους. Μ έ θ ο δ ο ς R o c k w e l l. Η µέθοδος Rockwell στηρίζεται και αυτή στη µέτρηση της διείσδυσης ενός διεισδυτή κάτω από την επίδραση ενός φορτίου. Η διαφοροποίηση της µεθόδου από τη µέθοδο Brinell συνίσταται στο ότι η µέθοδος Brinell βασίζεται στη µέτρηση της επιφανείας του αποτυπώµατος, ενώ η µέθοδος Rockwell βασίζεται στη µέτρηση της προσαύξησης του βάθους του αποτυπώµατος που προκύπτει από την εφαρµογή ενός προκαταρκτικού και ενός κυρίως φορτίου. Ένα πλεονέκτηµα της µεθόδου Rockwell είναι το ότι φέρει ωρολογιακή κλίµακα ανάγνωσης που δίνει απευθείας τη µέτρηση της προσαύξησης του βάθους του αποτυπώµατος σε µονάδες σκληρότητας Rockwell.

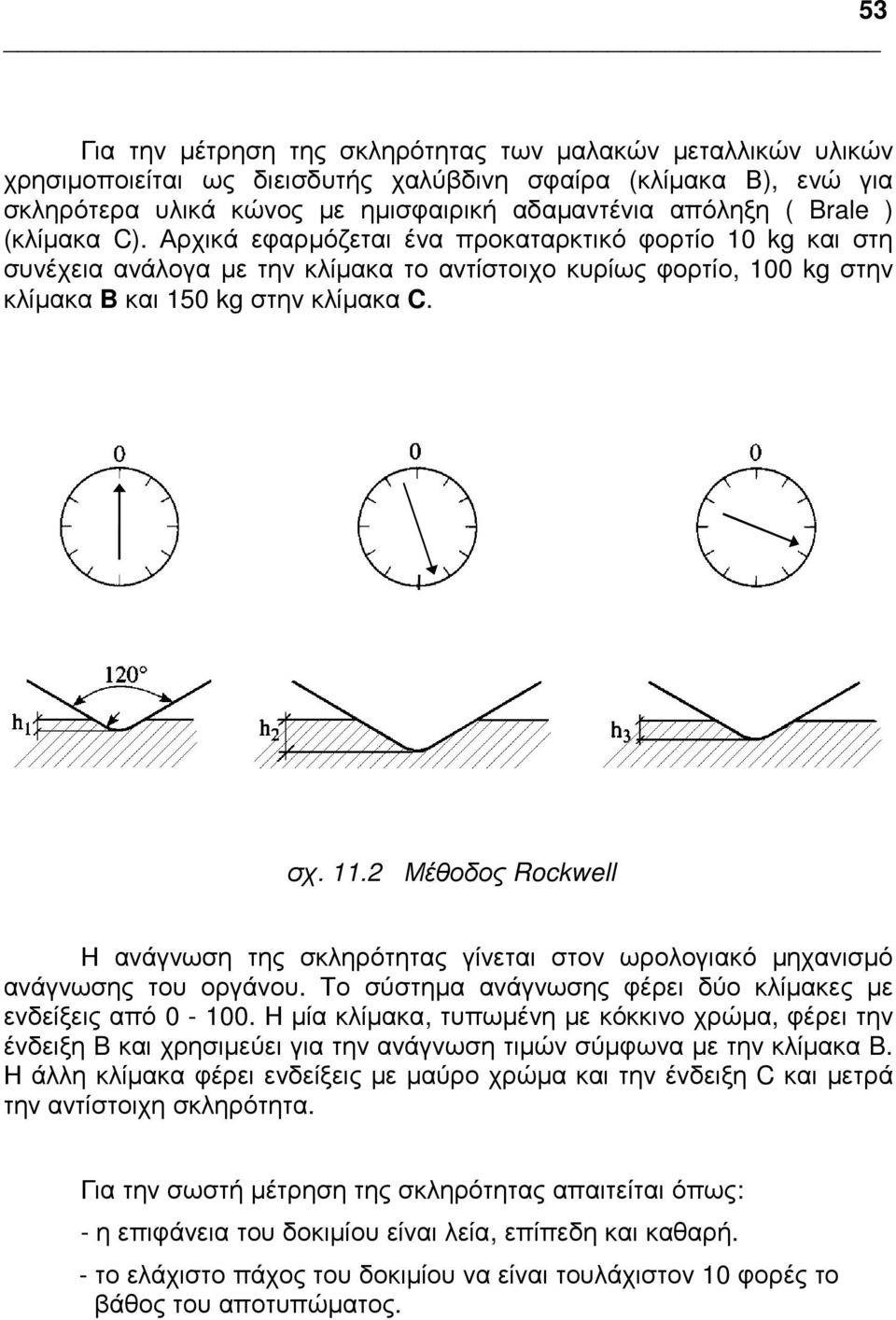

7 53 Για την µέτρηση της σκληρότητας των µαλακών µεταλλικών υλικών χρησιµοποιείται ως διεισδυτής χαλύβδινη σφαίρα (κλίµακα Β), ενώ για σκληρότερα υλικά κώνος µε ηµισφαιρική αδαµαντένια απόληξη ( Brale ) (κλίµακα C). Αρχικά εφαρµόζεται ένα προκαταρκτικό φορτίο 10 kg και στη συνέχεια ανάλογα µε την κλίµακα το αντίστοιχο κυρίως φορτίο, 100 kg στην κλίµακα B και 150 kg στην κλίµακα C. σχ Μέθοδος Rockwell Η ανάγνωση της σκληρότητας γίνεται στον ωρολογιακό µηχανισµό ανάγνωσης του οργάνου. Το σύστηµα ανάγνωσης φέρει δύο κλίµακες µε ενδείξεις από Η µία κλίµακα, τυπωµένη µε κόκκινο χρώµα, φέρει την ένδειξη B και χρησιµεύει για την ανάγνωση τιµών σύµφωνα µε την κλίµακα B. Η άλλη κλίµακα φέρει ενδείξεις µε µαύρο χρώµα και την ένδειξη C και µετρά την αντίστοιχη σκληρότητα. Για την σωστή µέτρηση της σκληρότητας απαιτείται όπως: - η επιφάνεια του δοκιµίου είναι λεία, επίπεδη και καθαρή. - το ελάχιστο πάχος του δοκιµίου να είναι τουλάχιστον 10 φορές το βάθος του αποτυπώµατος.

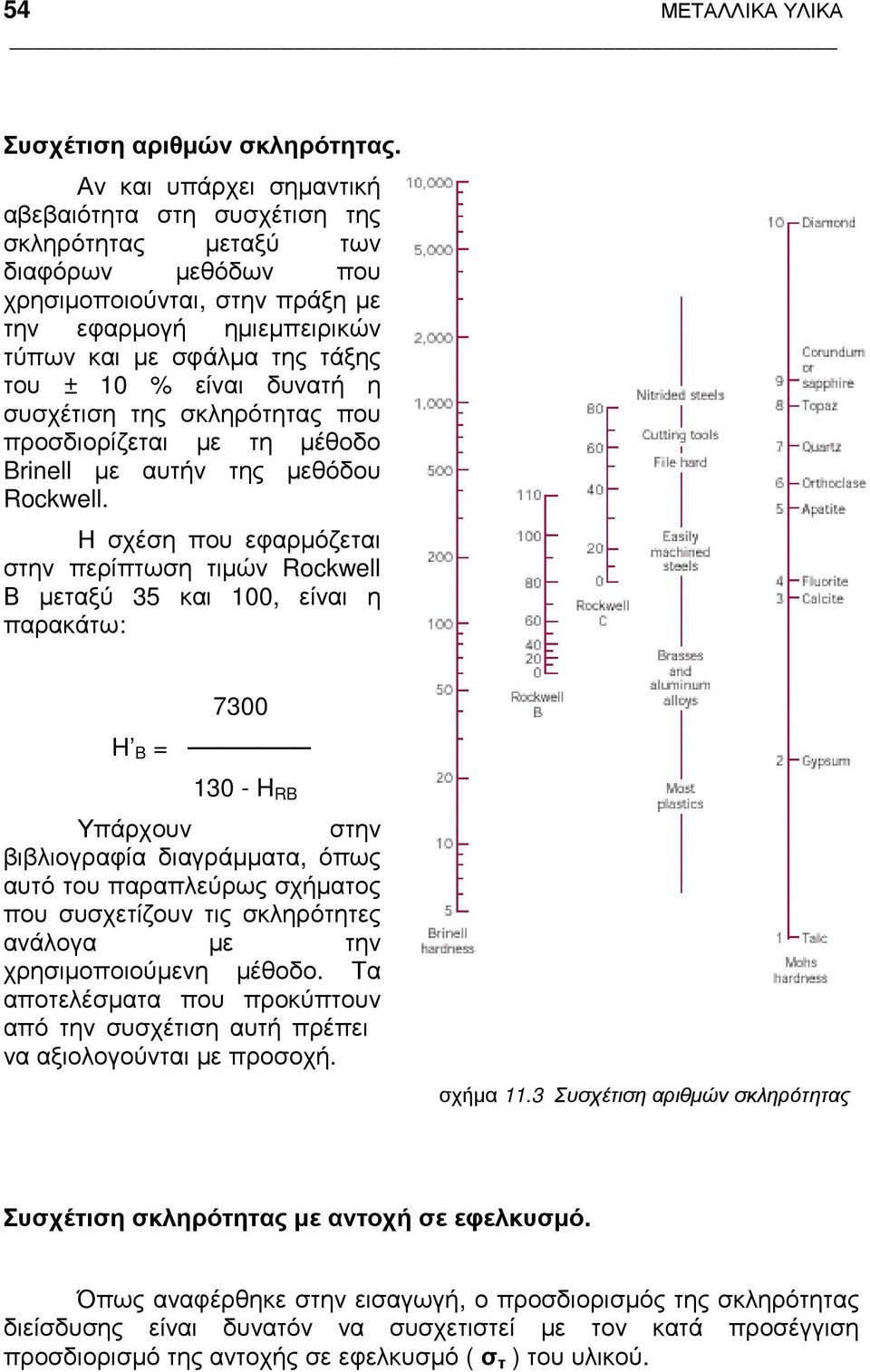

8 54 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Συσχέτιση αριθµών σκληρότητας. Αν και υπάρχει σηµαντική αβεβαιότητα στη συσχέτιση της σκληρότητας µεταξύ των διαφόρων µεθόδων που χρησιµοποιούνται, στην πράξη µε την εφαρµογή ηµιεµπειρικών τύπων και µε σφάλµα της τάξης του ± 10 % είναι δυνατή η συσχέτιση της σκληρότητας που προσδιορίζεται µε τη µέθοδο Brinell µε αυτήν της µεθόδου Rockwell. Η σχέση που εφαρµόζεται στην περίπτωση τιµών Rockwell Β µεταξύ 35 και 100, είναι η παρακάτω: 7300 H B = H RB Υπάρχουν στην βιβλιογραφία διαγράµµατα, όπως αυτό του παραπλεύρως σχήµατος που συσχετίζουν τις σκληρότητες ανάλογα µε την χρησιµοποιούµενη µέθοδο. Τα αποτελέσµατα που προκύπτουν από την συσχέτιση αυτή πρέπει να αξιολογούνται µε προσοχή. σχήµα 11.3 Συσχέτιση αριθµών σκληρότητας Συσχέτιση σκληρότητας µε αντοχή σε εφελκυσµό. Όπως αναφέρθηκε στην εισαγωγή, ο προσδιορισµός της σκληρότητας διείσδυσης είναι δυνατόν να συσχετιστεί µε τον κατά προσέγγιση προσδιορισµό της αντοχής σε εφελκυσµό ( σ τ ) του υλικού.

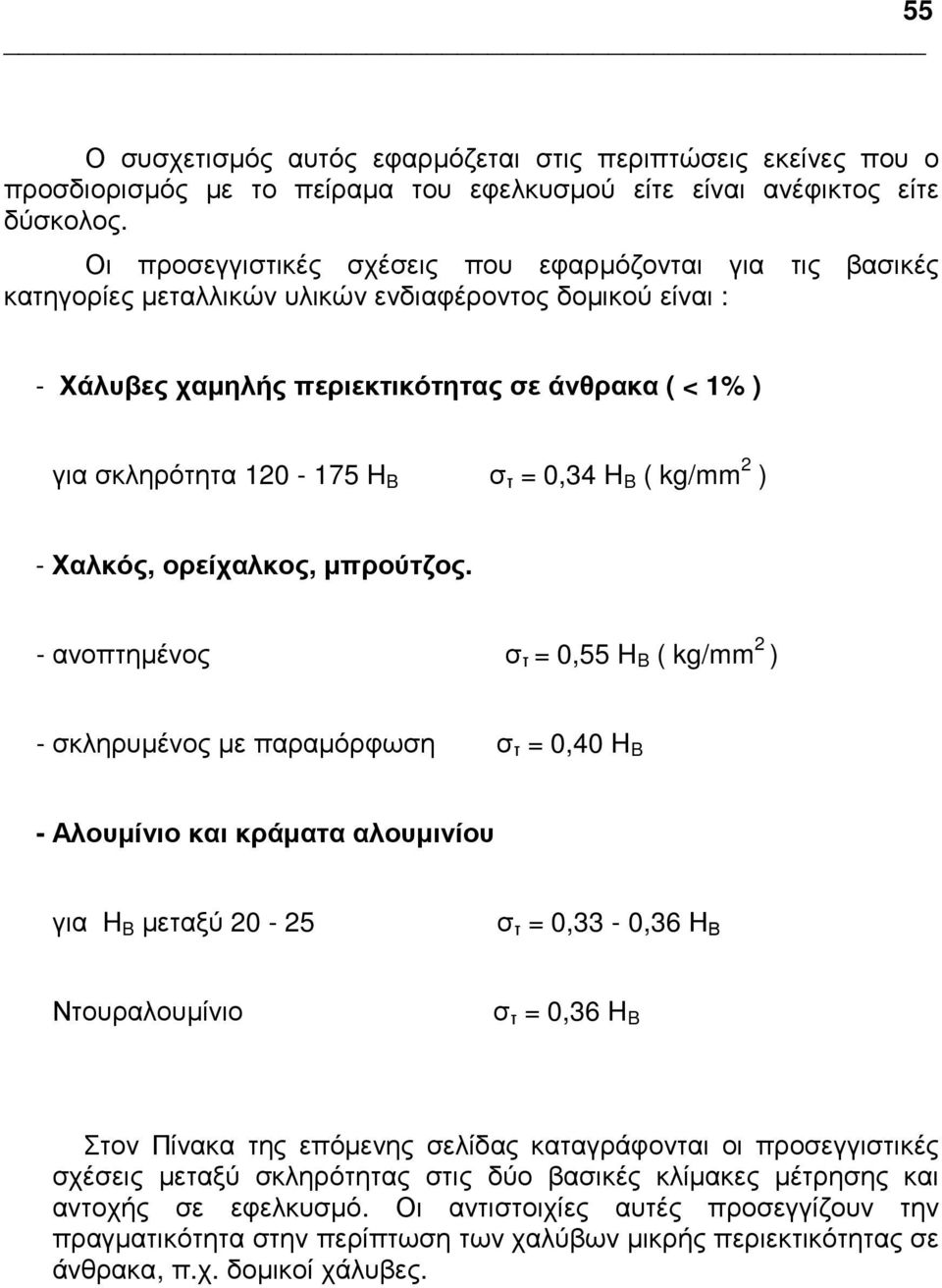

9 55 Ο συσχετισµός αυτός εφαρµόζεται στις περιπτώσεις εκείνες που ο προσδιορισµός µε το πείραµα του εφελκυσµού είτε είναι ανέφικτος είτε δύσκολος. Οι προσεγγιστικές σχέσεις που εφαρµόζονται για τις βασικές κατηγορίες µεταλλικών υλικών ενδιαφέροντος δοµικού είναι : - Χάλυβες χαµηλής περιεκτικότητας σε άνθρακα ( < 1% ) για σκληρότητα H B σ τ = 0,34 H B ( kg/mm 2 ) - Χαλκός, ορείχαλκος, µπρούτζος. - ανοπτηµένος σ τ = 0,55 H B ( kg/mm 2 ) - σκληρυµένος µε παραµόρφωση σ τ = 0,40 H B - Αλουµίνιο και κράµατα αλουµινίου για H B µεταξύ σ τ = 0,33-0,36 Η Β Ντουραλουµίνιο σ τ = 0,36 H B Στον Πίνακα της επόµενης σελίδας καταγράφονται οι προσεγγιστικές σχέσεις µεταξύ σκληρότητας στις δύο βασικές κλίµακες µέτρησης και αντοχής σε εφελκυσµό. Οι αντιστοιχίες αυτές προσεγγίζουν την πραγµατικότητα στην περίπτωση των χαλύβων µικρής περιεκτικότητας σε άνθρακα, π.χ. δοµικοί χάλυβες.

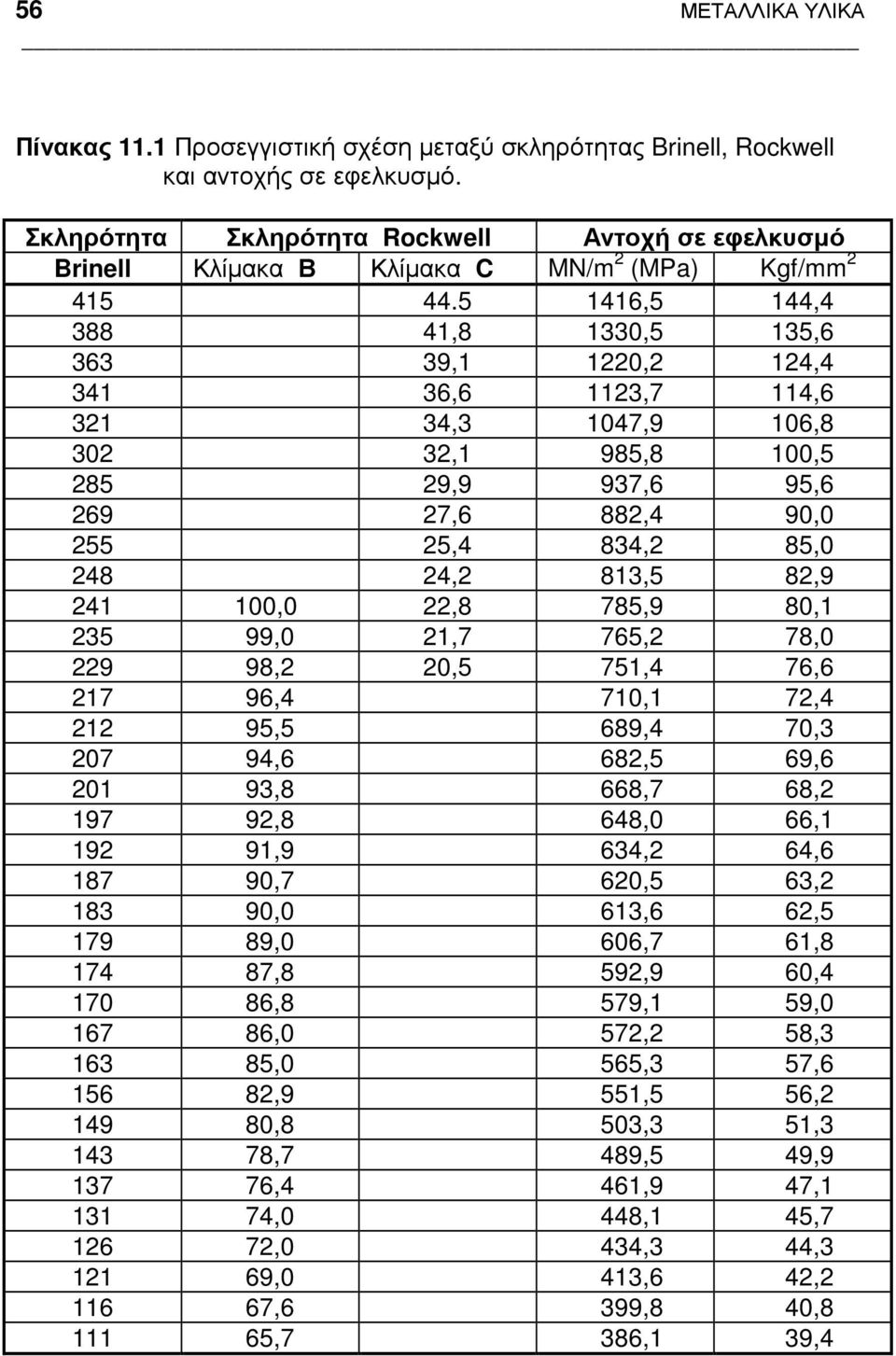

10 56 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Πίνακας 11.1 Προσεγγιστική σχέση µεταξύ σκληρότητας Brinell, Rockwell και αντοχής σε εφελκυσµό. Σκληρότητα Σκληρότητα Rockwell Αντοχή σε εφελκυσµό Brinell Κλίµακα Β Κλίµακα C MN/m 2 (MPa) Kgf/mm ,5 144, ,8 1330,5 135, ,1 1220,2 124, ,6 1123,7 114, ,3 1047,9 106, ,1 985,8 100, ,9 937,6 95, ,6 882,4 90, ,4 834,2 85, ,2 813,5 82, ,0 22,8 785,9 80, ,0 21,7 765,2 78, ,2 20,5 751,4 76, ,4 710,1 72, ,5 689,4 70, ,6 682,5 69, ,8 668,7 68, ,8 648,0 66, ,9 634,2 64, ,7 620,5 63, ,0 613,6 62, ,0 606,7 61, ,8 592,9 60, ,8 579,1 59, ,0 572,2 58, ,0 565,3 57, ,9 551,5 56, ,8 503,3 51, ,7 489,5 49, ,4 461,9 47, ,0 448,1 45, ,0 434,3 44, ,0 413,6 42, ,6 399,8 40, ,7 386,1 39,4

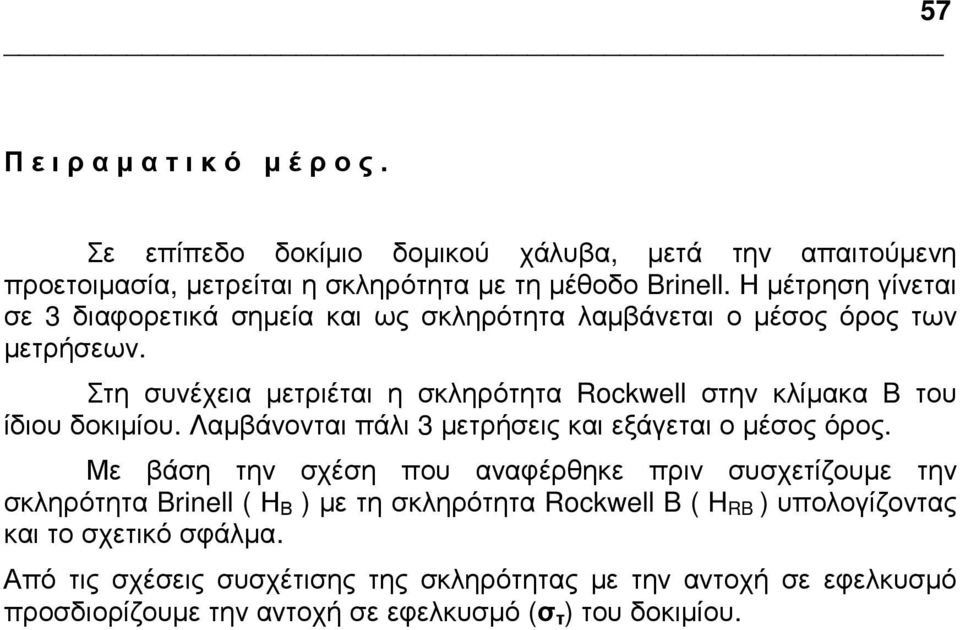

11 57 Π ε ι ρ α µ α τ ι κ ό µ έ ρ ο ς. Σε επίπεδο δοκίµιο δοµικού χάλυβα, µετά την απαιτούµενη προετοιµασία, µετρείται η σκληρότητα µε τη µέθοδο Brinell. Η µέτρηση γίνεται σε 3 διαφορετικά σηµεία και ως σκληρότητα λαµβάνεται ο µέσος όρος των µετρήσεων. Στη συνέχεια µετριέται η σκληρότητα Rockwell στην κλίµακα B του ίδιου δοκιµίου. Λαµβάνονται πάλι 3 µετρήσεις και εξάγεται ο µέσος όρος. Με βάση την σχέση που αναφέρθηκε πριν συσχετίζουµε την σκληρότητα Brinell ( Η Β ) µε τη σκληρότητα Rockwell B ( H RB ) υπολογίζοντας και το σχετικό σφάλµα. Από τις σχέσεις συσχέτισης της σκληρότητας µε την αντοχή σε εφελκυσµό προσδιορίζουµε την αντοχή σε εφελκυσµό (σ τ ) του δοκιµίου.

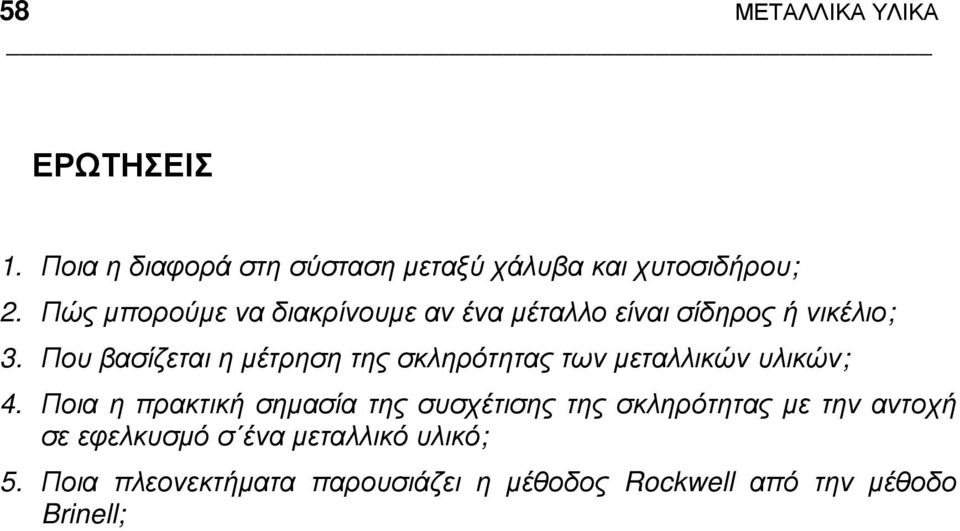

12 58 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ ΕΡΩΤΗΣΕΙΣ 1. Ποια η διαφορά στη σύσταση µεταξύ χάλυβα και χυτοσιδήρου; 2. Πώς µπορούµε να διακρίνουµε αν ένα µέταλλο είναι σίδηρος ή νικέλιο; 3. Που βασίζεται η µέτρηση της σκληρότητας των µεταλλικών υλικών; 4. Ποια η πρακτική σηµασία της συσχέτισης της σκληρότητας µε την αντοχή σε εφελκυσµό σ ένα µεταλλικό υλικό; 5. Ποια πλεονεκτήµατα παρουσιάζει η µέθοδος Rockwell από την µέθοδο Brinell;

ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ

ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ Άσκηση.1. Εισαγωγή.. Μέθοδος Brinell.3. Μέθοδος Rockwell.4. Μέθοδος Vickers.5. Συσχέτιση αριθμών σκληρότητας.6. Πειραματικό μέρος ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ.1. ΕΙΣΑΓΩΓΗ Η σκληρότητα των υλικών είναι

Διαβάστε περισσότερα

ΜΑΚΡΟΣΚΟΠΙΚΗ ΔΙΑΚΡΙΣΗ ΜΕΤΑΛΛΩΝ

ΜΑΚΡΟΣΚΟΠΙΚΗ ΔΙΑΚΡΙΣΗ ΜΕΤΑΛΛΩΝ Άσκηση 1 ΜΑΚΡΟΣΚΟΠΙΚΗ ΔΙΑΚΡΙΣΗ ΜΕΤΑΛΛΩΝ 1.1. Θεωρία 1.2. Μέθοδοι 1.3. Εκτέλεση της άσκησης 1.1. ΘΕΩΡΙΑ Σκοπός της άσκησης είναι η αναγνώριση των μετάλλων με βάση τις φυσικές τους ιδιότητες, όπως χρώμα,

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 2: Σκληρομέτρηση Μεταλλικών Υλικών Ευάγγελος Φουντουκίδης Τμήμα Πολιτικών

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 06 Μετρήσεις Σκληρότητας Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1

Διαβάστε περισσότερα

ΣΚΛΗΡΟΜΕΤΡΗΣΗ Α) Στατικές µέθοδοι Β) υναµικές µέθοδοι ή µέθοδος EQUOTIP

ΣΚΛΗΡΟΜΕΤΡΗΣΗ Α) Στατικές µέθοδοι Β) υναµικές µέθοδοι ή µέθοδος EQUOTIP ΣΚΛΗΡΟΜΕΤΡΗΣΗ Από τις αρχές του προηγούµενου αιώνα είναι αποδεδειγµένη η τεράστια σπουδαιότητα για την βιοµηχανία µετάλλου και πλαστικού της µέτρησης της σκληρότητας ενός µεταλλικού ή πλαστικού δοκιµίου.

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΔΟΜΗΣΙΜΩΝ ΥΛΙΚΩΝ

ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΔΟΜΗΣΙΜΩΝ ΥΛΙΚΩΝ ΓΕΝΙΚΟ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΛΕΓΧΟΥ ΠΟΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΔΟΜΗΣΙΜΩΝ ΥΛΙΚΩΝ Τ.Ε.Ι. ΠΕΙΡΑΙΑ Δρ Αθ. Ρούτουλας Καθηγητής ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΔΟΜΗΣΙΜΩΝ ΥΛΙΚΩΝ

Διαβάστε περισσότερα

2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός

2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός 2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός Σκοπός του μαθήματος: Να επισημαίνουμε τη θέση των μετάλλων στον περιοδικό πίνακα των στοιχείων. Να αναφέρουμε

Διαβάστε περισσότερα

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ 1 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ Δηµοκρίτειο Πανεπιστήµιο Θράκης Πολυτεχνική Σχολή Τµήµα Μηχανικών Παραγωγής & Διοίκησης Τοµέας Υλικών, Διεργασιών και Μηχανολογίας Αναπλ.

Διαβάστε περισσότερα

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. 1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.

Διαβάστε περισσότερα

Συσκευασία Τροφίµων. Μεταλλική Συσκευασία. Εισαγωγή

Συσκευασία Τροφίµων. Μεταλλική Συσκευασία. Εισαγωγή Συσκευασία Τροφίµων Μεταλλική Συσκευασία Εισαγωγή Συνηθέστερα χρησιµοποιούµενα µέταλλα: Σίδηρος (σαν ανοξείδωτος χάλυβας σε σκεύη και εξοπλισµό) Κασσίτερος (λευκοσίδηρος σε συνδυασµό µε σίδηρο στις κονσέρβες

Διαβάστε περισσότερα

Φυσικές & Μηχανικές Ιδιότητες

Φυσικές & Μηχανικές Ιδιότητες Μάθημα 5 ο Ποιες είναι οι Ιδιότητες των Υλικών ; Φυσικές & Μηχανικές Ιδιότητες Κατεργαστικότητα & Αναφλεξιμότητα Εφελκυσμός Θλίψη Έλεγχοι των Υλικών Φορτίσεις -1 ιάτμηση Στρέψη Έλεγχοι των Υλικών Φορτίσεις

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) Τάση και παραμόρφωση Τάση (stress): αίτιο (δύναμη/ροπή) που προκαλεί παραμόρφωση

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Υλικά-ιστορία και χαρακτήρας

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Υλικά-ιστορία και χαρακτήρας ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Υλικά-ιστορία και χαρακτήρας ΥΛΙΚΑ: Αντοχή σε φορτία. Μονωτές ή αγωγοί θερμότητας /ηλεκτρισμού. Διαπερατά ή μη από μαγνητική ροή. Να διαδίδουν ή να αντανακλούν το

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

ΕΝΟΤΗΤΑ 2η:Ταξινόμηση των στοιχείων-στοιχεία με ιδιαίτερο ενδιαφέρον

ΕΝΟΤΗΤΑ 2η:Ταξινόμηση των στοιχείων-στοιχεία με ιδιαίτερο ενδιαφέρον ΕΝΟΤΗΤΑ 2η:Ταξινόμηση των στοιχείων-στοιχεία με ιδιαίτερο ενδιαφέρον 1. ΠΕΡΙΟΔΙΚΟΣ ΠΙΝΑΚΑΣ Η ανάγκη της ταξινόμησης των στοιχείων Ενώ στην αρχαιότητα ήταν γνωστά γύρω στα 13 περίπου στοιχεία, τον 18o αιώνα

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού. ΕργαστηριακήΆσκηση2 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού. ΕργαστηριακήΆσκηση2 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού ΕργαστηριακήΆσκηση2 η Κατηγορίες υλικών Μέταλλα Σιδηρούχαµέταλλα (ατσάλι, ανθρακούχοι, κραµατούχοι και ανοξείγωτοιχάλυβες, κ.α. Πολυµερικά υλικά Πλαστικά Ελαστοµερή Μη

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη

ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΔΙΕΡΓΑΣΙΕΣ ΠΑΡΑΓΩΓΗΣ ΠΡΟΪΟΝΤΩΝ Ορυκτά Πρώτες ύλες Κεραμικά Οργανικά υλικά (πετρέλαιο, άνθρακας) Μέταλλα (ελατά και όλκιμα) Μεταλλικός δεσμός Κεραμικά

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Α. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ι. Ακατέργαστος χυτοσίδηρος.

ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Α. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ι. Ακατέργαστος χυτοσίδηρος. ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 3 ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Βασικός σκοπός της Τεχνολογίας Παραγωγής, είναι η περιγραφή της παραγωγικής διαδικασίας αντικειμένων επιθυμητής μορφής και ιδιοτήτων. Για την παραγωγή αυτή χρησιμοποιούνται

Διαβάστε περισσότερα

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων ΜΕΤΑΛΛΑ 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων 1. ΓΕΝΙΚΑ Τα μέταλλα παράγονται, κυρίως, από τις διάφορες ενώσεις τους, οι οποίες βρίσκονται στη φύση με τη μορφή μεταλλευμάτων. Τα

Διαβάστε περισσότερα

Φυσικές ιδιότητες οδοντικών υλικών

Φυσικές ιδιότητες οδοντικών υλικών Φυσικές ιδιότητες οδοντικών υλικών Η γνώση των µηχανικών ιδιοτήτων των υλικών είναι ουσιώδης για την επιλογή ενδεδειγµένης χρήσης και την µακρόχρονη λειτουργικότητά τους. Στη στοµατική κοιλότητα διαµορφώνεται

Διαβάστε περισσότερα

Χαλκός Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C. Πολύ καλός αγωγός του ηλεκτρισμού

Χαλκός Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C. Πολύ καλός αγωγός του ηλεκτρισμού Εισαγωγή - Φυσ. Μετ. με Si με Sn με Pb με P με Zn με Cd με Cr Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C Πίνακας ηλεκτρικής και θερμικής αγωγιμότητας Πολύ καλός αγωγός

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 98 ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ Με τον όρο επιμετάλλωση εννοούμε τη δημιουργία ενός στρώματος μετάλλου πάνω στο μέταλλο βάσης για την προσθήκη ορισμένων επιθυμητών ιδιοτήτων. Οι ιδιότητες

Διαβάστε περισσότερα

1 ο Γυμνάσιο Αργυρούπολης. Χημεία Γ Γυμνασίου. 1. Γενικά να γνωρίζεις Α. τα σύμβολα των παρακάτω στοιχείων

1 ο Γυμνάσιο Αργυρούπολης. Χημεία Γ Γυμνασίου. 1. Γενικά να γνωρίζεις Α. τα σύμβολα των παρακάτω στοιχείων 1 ο Γυμνάσιο Αργυρούπολης Π. Γκίνης 1. Γενικά να γνωρίζεις Α. τα σύμβολα των παρακάτω στοιχείων Β. τις παρακάτω ρίζες Χημεία Γ Γυμνασίου Οξυγόνο O Βρώμιο Br Χαλκός Cu Υδρογόνο H Ιώδιο I Αργίλιο Al Άζωτο

Διαβάστε περισσότερα

ΔΟΚΙΜΗ ΣΚΛΗΡΟΜΕΤΡΗΣΗΣ

ΔΟΚΙΜΗ ΣΚΛΗΡΟΜΕΤΡΗΣΗΣ 1. Σκοπός και Ορισμοί ΔΟΚΙΜΗ ΣΚΛΗΡΟΜΕΤΡΗΣΗΣ Η δοκιμή της σκληρομέτρησης είναι μεγάλης σπουδαιότητας, γιατί εκτός από τον προσδιορισμό της σκληρότητας, παρέχει και μια μη καταστροφική και γρήγορη προσεγγιστική

Διαβάστε περισσότερα

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ Ι 2 Κατηγορίες Υλικών ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Παραδείγματα Το πεντάγωνο των υλικών Κατηγορίες υλικών 1 Ορυκτά Μέταλλα Φυσικές πηγές Υλικάπουβγαίνουναπότηγημεεξόρυξηήσκάψιμοή

Διαβάστε περισσότερα

(a) Λεία δοκίµια, (b) δοκίµια µε εγκοπή, (c) δοκίµια µε ρωγµή

(a) Λεία δοκίµια, (b) δοκίµια µε εγκοπή, (c) δοκίµια µε ρωγµή ΜηχανικέςΜετρήσεις Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials: Engineering Methods for Deformation, Fracture, and Fatigue, Third Edition, 2007 Pearson Education (a) οκιµήεφελκυσµού,

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2010

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2010 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2010 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ II

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ II ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ II 4.3 ΟΛΚΙΜΟΤΗΤΑ (DUCTILITY) Ολκιμότητα - μέτρο του βαθμού πλαστικής παραμόρφωσης στο σημείο θραύσης στένωση, λαιμός (necking) θραύση όλκιμου υλικού (ductile material)

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΚΡΑΜΑΤΑ Καθαρές ουσίες είναι τα στοιχεία και οι χημικές ενώσεις. Τα μίγματα προέρχονται από ανάμιξη δύο τουλάχιστον καθαρών ουσιών και διακρίνονται σε ομογενή

Διαβάστε περισσότερα

Μεταλλουργικά προιόντα Μεταλλουργικές πρώτες ύλες Ιδιότητες Μετάλλων

Μεταλλουργικά προιόντα Μεταλλουργικές πρώτες ύλες Ιδιότητες Μετάλλων ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΥΡΓΙΑΣ 157 80 ΖΩΓΡΑΦΟΥ Παραγωγικές Διεργασίες Eξαγωγική Μεταλλουργία

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 08 Έλεγχος Συγκολλήσεων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011

Διαβάστε περισσότερα

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ Α. ΔΙΑΜΟΡΦΩΣΕΙΣ ΠΛΑΣΤΙΚΗ ΠΑΡΑΜΟΡΦΩΣΗ ΣΤΗΝ ΕΥΣΤΑΘΗ ΠΕΡΙΟΧΗ Α.1. Ποια οικογένεια υλικών αφορά η μορφοποίησή τους με διαμόρφωση; Χρησιμοποιώντας ένα τυπικό διάγραμμα εφελκυσμού, αναφέρετε

Διαβάστε περισσότερα

1. Να συγκρίνετε την ανόπτηση με την εξομάλυνση και να διατυπώσετε τα συμπεράσματά σας.

1. Να συγκρίνετε την ανόπτηση με την εξομάλυνση και να διατυπώσετε τα συμπεράσματά σας. ΑΕΝ ΑΣΠΡΟΠΥΡΓΟΥ ΜΕΤΑΛΛΟΓΝΩΣΙΑ Ε εξαμήνου ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΚΑΘΗΓΗΤΗΣ : ΓΕΩΡΓΙΟΣ ΔΑΝΙΗΛ ΠΛΑΪΝΑΚΗΣ ΘΕΜΑΤΑ ΕΞΕΤΑΣΕΩΝ ΠΑΛΑΙΟΤΕΡΩΝ ΕΤΩΝ Α) Θέματα ανάπτυξης 1. Να συγκρίνετε την ανόπτηση με την εξομάλυνση και

Διαβάστε περισσότερα

ΤΑ ΜΕΤΑΛΛΑ Σημειώσεις μαθήματος Τεχνολογίας Υλικών Β εξαμήνου. Εισηγήτρια Μάρθα Δημητρακά

ΤΑ ΜΕΤΑΛΛΑ Σημειώσεις μαθήματος Τεχνολογίας Υλικών Β εξαμήνου. Εισηγήτρια Μάρθα Δημητρακά ΤΑ ΜΕΤΑΛΛΑ Σημειώσεις μαθήματος Τεχνολογίας Υλικών Β εξαμήνου. Εισηγήτρια Μάρθα Δημητρακά Τα μέταλλα χρησιμοποιήθηκαν ως δομικό υλικό τους δύο τελευταίους αιώνες. Βρίσκονται στο υπέδαφος υπό μορφή μεταλλευμάτων.

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΑΝΟΠΤΗΣΗ - ΒΑΦΗ - ΕΠΑΝΑΦΟΡΑ ΓΕΝΙΚΑ Στο Σχ. 1 παρουσιάζεται µια συνολική εικόνα των θερµικών κατεργασιών που επιδέχονται οι χάλυβες και οι περιοχές θερµοκρασιών στο διάγραµµα

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΜΑΘΗΜΑ 2 Ο ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΩΝ. Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης

ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΜΑΘΗΜΑ 2 Ο ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΩΝ. Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΜΑΘΗΜΑ 2 Ο ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΩΝ Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης ΚΑΒΑΛΑ 2018 1 Η Ηλεκτρική αγωγιμότητα, G (electricalconductance

Διαβάστε περισσότερα

ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΤΩΝ ΜΕΤΆΛΛΩΝ

ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΤΩΝ ΜΕΤΆΛΛΩΝ ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΤΩΝ ΜΕΤΆΛΛΩΝ ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΣΤΑ ΜΈΤΑΛΛΑ Κράματα με υψηλές αντοχές, μερική ολκιμότητα και δυσθραυστότητα ( μεταλλειολόγοι και μηχανικοί υλικών ) - η ολκιμότητα χάνεται

Διαβάστε περισσότερα

Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης

Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης Τα ηλεκτρόδια έχουν χωριστεί σε κατηγορίες και για την καθεμιά από αυτές ισχύουν διαφορετικά πρότυπα. Οι κατηγορίες που θα μας απασχολήσουν είναι: Ανθρακούχων

Διαβάστε περισσότερα

ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Είναι ο αποχωρισµός τµήµατος ελάσµατος κατά µήκος µιας ανοικτής ή κλειστής γραµµής µέσω κατάλληλου εργαλείου (Σχ. 1). Το εργαλείο απότµησης αποτελείται από το έµβολο

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών Ενότητα 3: Εργαστήριο Δρ Κάρμεν Μεντρέα Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. Άδειες

Διαβάστε περισσότερα

Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων.

Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων. Κεφάλαιο 3 Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων. Υπάρχουν διάφοροι τύποι μετατροπέων για τη μέτρηση θερμοκρασίας. Οι βασικότεροι από αυτούς είναι τα θερμόμετρα διαστολής, τα θερμοζεύγη, οι μετατροπείς

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΕΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ κ ΔΙΟΙΚΗΣΗΣ ΤΟΜΕΑΣ ΥΛΙΚΩΝ, ΔΙΕΡΓΑΣΙΩΝ κ ΜΗΧΑΝΟΛΟΓΙΑΣ ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ Παραουσίαση μαθήματος με διαφάνειες στο

Διαβάστε περισσότερα

άκρα). ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΩΝ ΙΙ - ΣΥΓΚΟΛΛΗΣΕΙΣ 1. Ηλεκτροσυγκολλήσεις αντιστάσεως (κατά σημεία, ραφής, με προεκβολές και κατά

άκρα). ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΩΝ ΙΙ - ΣΥΓΚΟΛΛΗΣΕΙΣ 1. Ηλεκτροσυγκολλήσεις αντιστάσεως (κατά σημεία, ραφής, με προεκβολές και κατά 1. ΕΙ Η ΣΥΓΚΟΛΛΗΣΕΩΝ 1.1 Γενικά για τις συγκολλήσεις Συγκόλληση είναι η μόνιμη σύνδεση δύο ή περισσοτέρων μεταλλικών αντικειμένων με την επίδραση θερμότητας ή πίεσης ή και των δύο μαζί, με ή χωρίς την

Διαβάστε περισσότερα

Μάθημα 12. ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ Έχουν τόσες διαφορές (αλλά και ομοιότητες στις φυσικές και στις χημικές τους ιδιότητες!

Μάθημα 12. ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ Έχουν τόσες διαφορές (αλλά και ομοιότητες στις φυσικές και στις χημικές τους ιδιότητες! Μάθημα 12 ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ Έχουν τόσες διαφορές (αλλά και ομοιότητες στις φυσικές και στις χημικές τους ιδιότητες! Τόσο από την εμπειρία μας, όσο και από τα προηγούμενα μαθήματα,

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ - 2017 Β3. Κόπωση Υλικών Κώστας Γαλιώτης, καθηγητης Τμήματος Χημικών Μηχανικών galiotis@chemeng.upatras.gr Β3. Κόπωση/Μηχανική Υλικών 1 Εισαγωγή (1/2) Η κόπωση είναι μία μορφή αστοχίας

Διαβάστε περισσότερα

ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011

ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθηµα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ)

ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) Οι ηλεκτρικές εφαρµογές του αλουµινίου εκµεταλλεύονται πρώτιστα την πολύ καλή ηλεκτρική αγωγιµότητα (χαµηλή ειδική αντίσταση) του µετάλλου,

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΡΕΥΣΤΟΤΗΤΑΣ ΕΡΓΑΣΙΜΟΥ ΠΛΑΣΤΙΚΗΣ ΜΑΖΑΣ

ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΡΕΥΣΤΟΤΗΤΑΣ ΕΡΓΑΣΙΜΟΥ ΠΛΑΣΤΙΚΗΣ ΜΑΖΑΣ Άσκηση 3 ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΡΕΥΣΤΟΤΗΤΑΣ ΕΡΓΑΣΙΜΟΥ ΠΛΑΣΤΙΚΗΣ ΜΑΖΑΣ 3.1. Εισαγωγή 3.2. Σκυρόδεμα 3.3. Κονιάματα 3.4. Κεραμικά προϊόντα 3.1. ΕΙΣΑΓΩΓΗ Οι τεχνικές ή τεχνολογικές ιδιότητες αναφέρονται στην ικανότητα

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Πλαστικότητα, Διαρροή, Ολκιμότητα Διαρροή (Yielding) Αντοχή σε διαρροή (yield strength) είναι η τάση πέρα από την οποία το υλικό επιδεικνύει πλαστική συμπεριφορά

Διαβάστε περισσότερα

Επιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια

Επιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια Επιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια Κ.Γ. Τρέζος, Θ. Βασιλόπουλος, Εργαστήριο Ωπλισµένου Σκυροδέµατος Ε.Μ.Π Σ. Μουγιάκος, Εργαστήριο Μετάλλων ΚΕ Ε. Λέξεις κλειδιά:

Διαβάστε περισσότερα

Χαλκός Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C. Πολύ καλός αγωγός του ηλεκτρισμού

Χαλκός Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C. Πολύ καλός αγωγός του ηλεκτρισμού Εισαγωγή - Φυσ. Μετ. με Si με Sn με Pb με P με Zn με Cd με Cr Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C Πίνακας ηλεκτρικής και θερμικής αγωγιμότητας Πολύ καλός αγωγός

Διαβάστε περισσότερα

4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ

4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 4.1 4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΛΕΤΗ ΤΗΣ ΦΘΟΡΑΣ 4.1. Φθορά επιφανειών Οι επιφανειακές ανωμαλίες στερεών σωμάτων που έρχονται σε επαφή «καταστρέφονται», υπό την επίδραση των δυνάμεων τριβής, με διάφορους

Διαβάστε περισσότερα

Διακίνηση Ρευστών με αγωγούς

Διακίνηση Ρευστών με αγωγούς Διακίνηση Ρευστών με αγωγούς Οι αγωγοί κυκλικής διατομής ονομάζονται σωλήνες Οι σωλήνες με λεπτά και λεία τοιχώματα ονομάζονται αυλοί Οι αγωγοί μεταφοράς αέρα ονομάζονται αεραγωγοί και είναι συνήθως ορθογωνικής

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

Άρθρο 22 (1) Mέταλλα και Κράματα

Άρθρο 22 (1) Mέταλλα και Κράματα Άρθρο 22 (1) Mέταλλα και Κράματα 1. Στις διατάξεις του παρόντος άρθρου υπόκεινται τα μέταλλα και κράμματα από τα οποία κατασκευάζονται υλικά και αντικείμενα, τα οποία προορίζονται να έλθουν ή έρχονται

Διαβάστε περισσότερα

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Άρης Αβδελάς Εργαστήριο Μεταλλικών Κατασκευών Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης B. ΜΕΤΑΤΡΟΠΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ

Διαβάστε περισσότερα

2 ΔΥΝΑΜΕΙΣ ΓΙΑ ΤΗΝ ΚΟΠΗ ΛΑΜΑΡΙΝΑΣ

2 ΔΥΝΑΜΕΙΣ ΓΙΑ ΤΗΝ ΚΟΠΗ ΛΑΜΑΡΙΝΑΣ 2 ΔΥΝΑΜΕΙΣ ΓΙΑ ΤΗΝ ΚΟΠΗ ΛΑΜΑΡΙΝΑΣ 2.1 Εισαγωγή Τα περισσότερα έμβολα και μήτρες που χρησιμοποιούμε για την κοπή λαμαρίνας καταλήγουν σε επίπεδες επιφάνειες που σχηματίζουν ορθή γωνία με τις κάθετες πλευρές.

Διαβάστε περισσότερα

ΚΡΥΣΤΑΛΛΙΚΑ ΣΥΣΤΗΜΑΤΑ

ΚΡΥΣΤΑΛΛΙΚΑ ΣΥΣΤΗΜΑΤΑ ΜΕΤΑΛΛΑ & ΚΡΑΜΑΤΑ ΤΑ ΣΤΕΡΕΑ ΣΩΜΑΤΑ Στα κρυσταλλικά στερεά οι δομικές μονάδες (μόρια, άτομα ή ιόντα) που τα αποτελούν κατέχουν στο χώρο συγκεκριμένες θέσεις και σχηματίζουν κανονικά γεωμετρικά σχήματα,

Διαβάστε περισσότερα

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ ΓΕΝΙΚΑ ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ B. ΧYΤΟΣΙ ΗΡΟΙ Είναι κράµατα Fe-C-Si. Η µικροδοµή και οι ιδιότητές τους καθορίζονται από τις π(c), π(si) και τους ρυθµούς απόψυξης. Οι χυτοσίδηροι

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Συγκολλήσεις

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Συγκολλήσεις Συγκολλήσεις Σχήμα 1 Η σύνδεση υλικών σε μια κατασκευή μπορεί να γίνει με συγκόλληση, ήλωση, κοχλίωση, κόλληση. Στο παρακάτω σχήμα φαίνεται η σύνδεση δύο εξαρτημάτων και με τις τρείς μεθόδους και γίνεται

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Διαμορφώσεις

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Διαμορφώσεις Διαμορφώσεις Σχήμα 1 Στην κατεργασία μετάλλου υπάρχουν δύο κατηγορίες διαμορφώσεων, κατεργασίες με αφαίρεση υλικού και μηχανικής διαμόρφωσης χωρίς αφαίρεση υλικού 1. Ποια η διαφορά των μηχανικών διαμορφώσεων/κατεργασιών

Διαβάστε περισσότερα

Ηλεκτρική Αγωγιμότητα των μεταλλικών Υλικών

Ηλεκτρική Αγωγιμότητα των μεταλλικών Υλικών Τα αγώγιμα υλικά Ηλεκτρική Αγωγιμότητα των μεταλλικών Υλικών Mακροσκοπικά η ηλεκτρική συμπεριφορά των υλικών είναι: Τα ηλεκτρόνια μπορούν να κινηθούν ελεύθερα στο κρυσταλλικό πλέγμα I=V/R {R=ρL/S, σ=1/ρ

Διαβάστε περισσότερα

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Περιεχόμενα Σχήμα 1 οκίμια εφελκυσμού

Διαβάστε περισσότερα

Π α ρ ά ρ τ η μ α. Τεχνίτης Ελασματουργός. Σελίδα 1

Π α ρ ά ρ τ η μ α. Τεχνίτης Ελασματουργός. Σελίδα 1 Π α ρ ά ρ τ η μ α Τεχνίτης Ελασματουργός Σελίδα 1 Τεχνίτης Ελασματουργός Τεχνίτης Ελασματουργός ΕΘΝΙΚΟ ΑΠΟΘΕΜΑΤΙΚΟ ΑΠΡΟΒΛΕΠΤΩΝ (ΕΣΠΑ 2007-2013) «Διάχυση αποτελεσμάτων αξιοποίησης του εκπαιδευτικού υλικού»

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ)

ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ) ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ) Ενότητα 2: ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ Ανθυμίδης Κωνσταντίνος Διδάκτορας Μηχανολόγος Μηχανικός ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΤΕ 1 Άδειες Χρήσης

Διαβάστε περισσότερα

«Επί πτυχίω» εξέταση στο μάθημα «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιανουάριος 2018

«Επί πτυχίω» εξέταση στο μάθημα «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιανουάριος 2018 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 (25 μονάδες) (Καθ. Β.Ζασπάλης) Σε μια φυσική διεργασία αέριο υδρογόνο

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 4: Δοκιμή Εφελκυσμού Χάλυβα Οπλισμού Σκυροδέματος Ευάγγελος Φουντουκίδης

Διαβάστε περισσότερα

Αγωγιμότητα στα μέταλλα

Αγωγιμότητα στα μέταλλα Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo

Διαβάστε περισσότερα

Μηχανικές ιδιότητες των μεταλλικών υλικών. Πλαστική συμπεριφορά

Μηχανικές ιδιότητες των μεταλλικών υλικών. Πλαστική συμπεριφορά Μηχανικές ιδιότητες των μεταλλικών υλικών Πλαστική συμπεριφορά Πλαστική παραμόρφωση των μετάλλων Πλαστική παραμόρφωση σημαίνει Μόνιμη παραμόρφωση. 2 Tensile strength (TS) Fracture strength Necking Διάγραμμα

Διαβάστε περισσότερα

Εργαστήριο Υλικών Βίκτωρ Στιβανάκης και Σουζάννε Μπρόσvτα

Εργαστήριο Υλικών Βίκτωρ Στιβανάκης και Σουζάννε Μπρόσvτα Εργαστήριο Υλικών 2016-2017 Βίκτωρ Στιβανάκης και Σουζάννε Μπρόσvτα Άσκηση 1: Άσκηση 2: Άσκηση 3: Άσκηση 4: Άσκηση 5: Προπαρασκευή μεταλλικών δειγμάτων για μεταλλογραφική παρατήρηση. Παρατήρηση και μελέτη

Διαβάστε περισσότερα

ΑΣΚΗΣΗ ΜΕΤΑ ΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΑ ΤΟΙΧΩΜΑΤΑ

ΑΣΚΗΣΗ ΜΕΤΑ ΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΑ ΤΟΙΧΩΜΑΤΑ ΑΣΚΗΣΗ ΜΕΤΑ ΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΑ ΤΟΙΧΩΜΑΤΑ ΣΚΟΠΟΣ Ο προσδιορισμός του συντελεστή θερμικής αγωγιμότητας μεταλλικού υλικού και ο υπολογισμός του συνολικού συντελεστή μεταφοράς θερμότητας

Διαβάστε περισσότερα

ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ

ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ Ένας ωστενιτικός ανοξείδωτος χάλυβας δεν παρουσιάζει τάση για ευαισθητοποίηση εάν: Κατά την συγκόλληση ενός ελάσματος μεγάλου πάχους χάλυβα υψηλής αντοχής ποιοι παράγοντες μπορεί

Διαβάστε περισσότερα

Χημικό Βύσμα Polyester (χωρίς στυρένιο)

Χημικό Βύσμα Polyester (χωρίς στυρένιο) Χημικό Βύσμα Polyester (χωρίς στυρένιο) Εγκρίσεις / Πρότυπα ΕΤΑ-09/0194 Τεχνικά Χαρακτηριστικά Χημική βάση Μορφή υλικού Πυκνότητα Κατώτατη θερμική αντοχή Θερμοκρασία Εφαρμογής Διάρκεια αποθήκευσης +5 C

Διαβάστε περισσότερα

Μάθημα: Πειραματική αντοχή των υλικών Σκληρομετρήσεις

Μάθημα: Πειραματική αντοχή των υλικών Σκληρομετρήσεις Μάθημα: Πειραματική αντοχή των υλικών Σκληρομετρήσεις Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Σχήμα 1 Με τον όρο «σκληρότητα»

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ I

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ I ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ I 1. ΕΙΣΑΓΩΓΗ Μηχανική συμπεριφορά αντανακλά την σχέση παραμόρφωση ασκούμενο φορτίο/δύναμη Να γνωρίζουμε τα χαρακτηριστικά του υλικού - να αποφευχθεί υπερβολική παραμόρφωση,

Διαβάστε περισσότερα

29ο Μάθημα ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ

29ο Μάθημα ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ 29ο Μάθημα ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ Έχουν τόσες διαφορές (αλλά και ομοιότητες) στις φυσικές και στις χημικές τους ιδιότητες! Τόσο από την εμπειρία μας, όσο και από τα προηγούμενα μαθήματα,

Διαβάστε περισσότερα

Εισαγωγή. 1.1 Ο κόσμος των υλικών

Εισαγωγή. 1.1 Ο κόσμος των υλικών Εισαγωγή 1 1 Εισαγωγή Βατάλης Αργύρης 1.1 Ο κόσμος των υλικών Tα υλικά αποτελούν μέρος της βάσης όλων των τεχνολογικών εξελίξεων. Όλες οι ανθρώπινες δραστηριότητες και το επίπεδο ζωής επηρεάζονται σε μεγάλο

Διαβάστε περισσότερα

7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ

7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΑΚΤΙΝΙΚΟ Ε ΡΑΝΟ ΟΛΙΣΘΗΣΗΣ 7.1 Εδρανα Τα έδρανα αποτελούν φορείς στήριξης και οδήγσης κινούµενων µηχανολογικών µερών, όπως είναι οι άξονες, -οι οποίοι καταπονούνται µόνο σε κάµψη

Διαβάστε περισσότερα

Ονομάζεται και οξείδωση Τα μέταλλα τείνουν να επιστρέφουν στη μορφή του οξειδίου Τρεις βασικές μορφές: 1. αλλοίωση μάζας 2. αποφλοίωση 3.

Ονομάζεται και οξείδωση Τα μέταλλα τείνουν να επιστρέφουν στη μορφή του οξειδίου Τρεις βασικές μορφές: 1. αλλοίωση μάζας 2. αποφλοίωση 3. Α. Λόγοι συντήρησης Ονομάζεται και οξείδωση Τα μέταλλα τείνουν να επιστρέφουν στη μορφή του οξειδίου Τρεις βασικές μορφές: 1. αλλοίωση μάζας 2. αποφλοίωση 3. ευλογίαση Είδος διάβρωσης Επιστημονικά ονομάζεται

Διαβάστε περισσότερα

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.).

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.). ΔΙΕΛΑΣΗ Κατά τη διέλαση (extrusion) το τεμάχιο συμπιέζεται μέσω ενός εμβόλου μέσα σε μεταλλικό θάλαμο, στο άλλο άκρο του οποίου ευρίσκεται κατάλληλα διαμορφωμένη μήτρα, και αναγκάζεται να εξέλθει από το

Διαβάστε περισσότερα

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials, Third Edition, Pearson Education, 2007 1 Κεραµικάκαιγυαλιά Τα

Διαβάστε περισσότερα

ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ. 10 η ΕΝΟΤΗΤΑ ΜΕΤΑΛΛΑ. Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης

ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ. 10 η ΕΝΟΤΗΤΑ ΜΕΤΑΛΛΑ. Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 10 η ΕΝΟΤΗΤΑ ΜΕΤΑΛΛΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης Creative

Διαβάστε περισσότερα

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Άρης Αβδελάς Εργαστήριο Μεταλλικών Κατασκευών Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης B. ΜΕΤΑΤΡΟΠΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ

Διαβάστε περισσότερα

ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving)

ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving) ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving) Χάραξη με Laser (Laser Engraving) Υλικά και εφαρμογές Μηχανές Laser- Hardware Χαρακτηριστικά της Lasertec4

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ)

ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ) ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ) Ενότητα 4: ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ Ανθυμίδης Κωνσταντίνος Διδάκτορας Μηχανολόγος Μηχανικός ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΤΕ 1 Άδειες Χρήσης

Διαβάστε περισσότερα

Οι ιδιότητες και τα παράγωγα των μετάλλων

Οι ιδιότητες και τα παράγωγα των μετάλλων ΚΕΦΑΛΑΙΟ 1 ο Οι ιδιότητες και τα παράγωγα των μετάλλων Ερευνητική Εργασία Ομάδα Β Κυρατζής Γιάννης, Λάμπου Μαρία, Λουκάτος Βαγγέλης, Λυμπέρης Νικόλας, Μανέτος Νίκος, Μαρκόπουλος Γιώργος Μέταλλα: Εισαγωγή

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Διαγράμματα Φάσεων Δημιουργία κραμάτων: διάχυση στοιχείων που έρχονται σε άμεση επαφή Πως συμπεριφέρονται τα επιμέρους άτομα των

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 2: Μέθοδοι Συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 2: Μέθοδοι Συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 2: Μέθοδοι Συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης

Διαβάστε περισσότερα

Αγωγιμότητα στα μέταλλα

Αγωγιμότητα στα μέταλλα Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo

Διαβάστε περισσότερα

Γραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2016

Γραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Σε μια διεργασία ενανθράκωσης κάποιου

Διαβάστε περισσότερα

ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΛ (ΟΜΑΔΑ Α ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙΔΙΚΟΤΗΤΑΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΛ (ΟΜΑΔΑ Α ΚΑΙ Β ) ΤΕΤΑΡΤΗ 20 ΙΟΥΝΙΟΥ 2018

ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΛ (ΟΜΑΔΑ Α ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙΔΙΚΟΤΗΤΑΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΛ (ΟΜΑΔΑ Α ΚΑΙ Β ) ΤΕΤΑΡΤΗ 20 ΙΟΥΝΙΟΥ 2018 ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΛ (ΟΜΑΔΑ Α ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΘΕΜΑ A ΕΙΔΙΚΟΤΗΤΑΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΛ (ΟΜΑΔΑ Α ΚΑΙ Β ) ΤΕΤΑΡΤΗ 20 ΙΟΥΝΙΟΥ 2018 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ A1. Να χαρακτηρίσετε τις

Διαβάστε περισσότερα

ΑΠΑΝΤΗΣΕΙΣ. β. Το κολλάρισμα του χαρτιού στην Ανατολή γινόταν με αμυλόκολλα και στη Δύση με ζελατίνη. Σωστό

ΑΠΑΝΤΗΣΕΙΣ. β. Το κολλάρισμα του χαρτιού στην Ανατολή γινόταν με αμυλόκολλα και στη Δύση με ζελατίνη. Σωστό ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ HMEΡΗΣΙΩΝ Δ ΕΣΠΕΡΙΝΩΝ ΑΥΤΟΤΕΛΩΝ ΕΙΔΙΚΩΝ ΤΜΗΜΑΤΩΝ & ΤΜΗΜΑΤΩΝ ΣΥΝΔΙΔΑΣΚΑΛΙΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ ΤΕΤΑΡΤΗ 20 ΙΟΥΝΙΟΥ 2018 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΑΠΑΝΤΗΣΕΙΣ ΘΕΜΑ

Διαβάστε περισσότερα

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 5 ΣΕΛΙΔΕΣ

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 5 ΣΕΛΙΔΕΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ HMEΡΗΣΙΩΝ Δ ΕΣΠΕΡΙΝΩΝ ΑΥΤΟΤΕΛΩΝ ΕΙΔΙΚΩΝ ΤΜΗΜΑΤΩΝ & ΤΜΗΜΑΤΩΝ ΣΥΝΔΙΔΑΣΚΑΛΙΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ ΤΕΤΑΡΤΗ 20 ΙΟΥΝΙΟΥ 2018 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ

Διαβάστε περισσότερα

6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ

6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6-1 6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6.1. ΙΑ ΟΣΗ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Πολλές βιοµηχανικές εφαρµογές των πολυµερών αφορούν τη διάδοση της θερµότητας µέσα από αυτά ή γύρω από αυτά. Πολλά πολυµερή χρησιµοποιούνται

Διαβάστε περισσότερα
