1 ΥΠΟΛΟΓΙΣΜΟΙ

2 ?

3 KWh/(m 2. έτος)

4 Η ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΑΝΑ m2κτιριου = ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΘΕΡΜΙΚΗΣ + ΗΛΕΚΤΡΙΚΗΣ + ΨΥΚΤΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΝΑ m2κτιριου KWh/(m 2. έτος)

5 Η ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΑΝΑ m2κτιριου = ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΘΕΡΜΙΚΗΣ + ΗΛΕΚΤΡΙΚΗΣ + ΨΥΚΤΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΝΑ m2κτιριου ΠΟΣΟ ΕΝΕΡΓΟΒΟΡΟ ΕΙΝΑΙ ΤΟ ΚΤΙΡΙΟ. ΣΕ ΠΟΙΑ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΗΓΟΡΙΑ ΚΑΤΑΤΑΣΣΕΤΑΙ.

6 Η ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΑΝΑ m2κτιριου = ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΘΕΡΜΙΚΗΣ + ΗΛΕΚΤΡΙΚΗΣ + ΨΥΚΤΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΝΑ m2κτιριου Προσδιοριζεται η ΕΝΕΡΓΕΙΑΚΗ ΤΑΥΤΟΤΗΤΑ του κτιρίου, πάντα ως προς το κτίριο αναφοράς KWh/(m 2. έτος). [KWh/(m 2. έτος) κτιρίου αναφοράς]

Προσδιοριζεται η ΕΝΕΡΓΕΙΑΚΗ ΤΑΥΤΟΤΗΤΑ του κτιρίου, πάντα ως

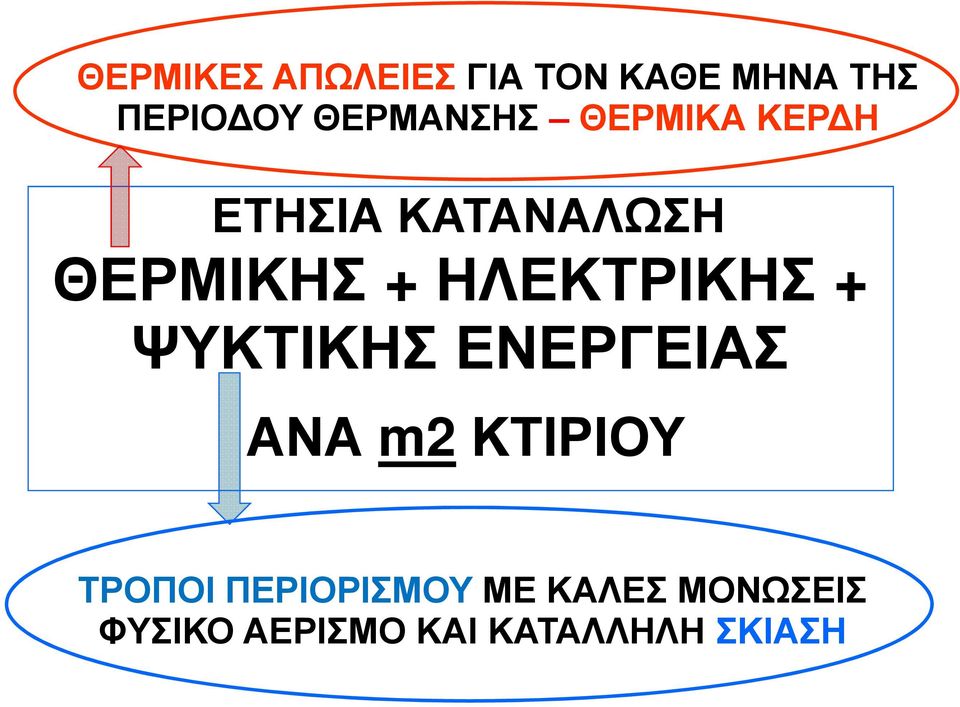

7 Η ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΑΝΑ m2κτιριου ΘΕΡΜΙΚΕΣ ΑΠΩΛΕΙΕΣΓΙΑ ΤΟΝ ΚΑΘΕ ΜΗΝΑ ΤΗΣ ΠΕΡΙΟ ΟΥ ΘΕΡΜΑΝΣΗΣ ΘΕΡΜΙΚΑ ΚΕΡ Η = ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΘΕΡΜΙΚΗΣ + ΗΛΕΚΤΡΙΚΗΣ + ΨΥΚΤΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΝΑ m2κτιριου ΤΡΟΠΟΙ ΠΕΡΙΟΡΙΣΜΟΥ ΜΕ ΚΑΛΕΣ ΜΟΝΩΣΕΙΣ ΦΥΣΙΚΟ ΑΕΡΙΣΜΟ ΚΑΙ ΚΑΤΑΛΛΗΛΗ ΣΚΙΑΣΗ

ΚΑΤΑΝΑΛΩΣΗ ΘΕΡΜΙΚΗΣ + ΗΛΕΚΤΡΙΚΗΣ + ΨΥΚΤΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΝΑ

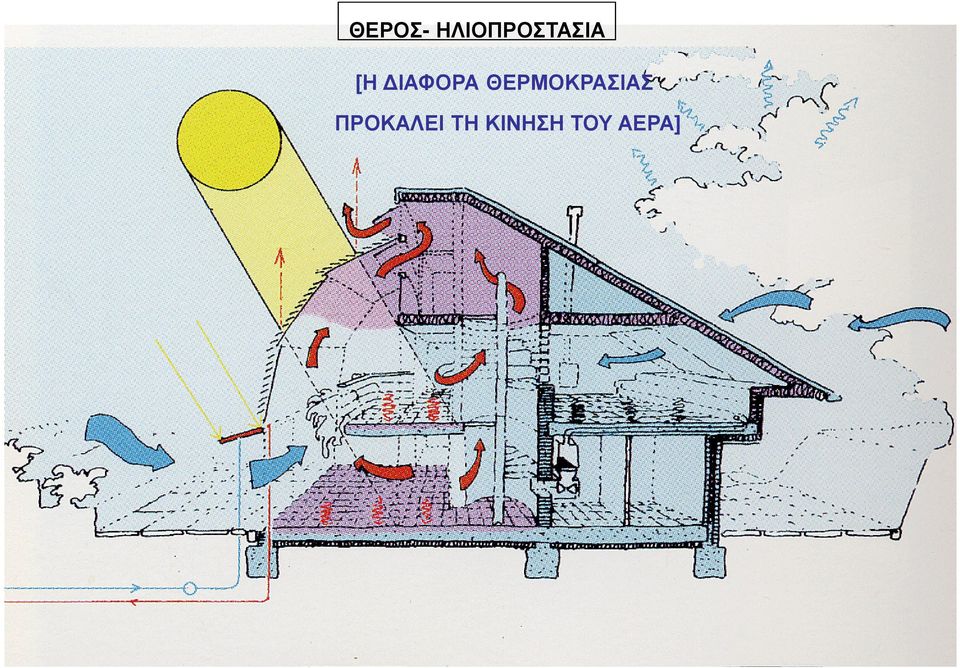

8 ΘΕΡΟΣ- ΗΛΙΟΠΡΟΣΤΑΣΙΑ [Η ΙΑΦΟΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΡΟΚΑΛΕΙ ΤΗ ΚΙΝΗΣΗ ΤΟΥ ΑΕΡΑ]

9 ΥΠΟΛΟΓΙΣΜΟΙ ΣΚΙΑΣΗΣ

10 Ο ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΓΙΝΕΤΑΙ Ε Ω ΓΕΩΜΕΤΡΙΚΑ ΚΑΙ ΑΠΟΤΕΛΕΙ ΥΠΟΛΟΓΙΣΜΟ. ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΘΕΣΗΣ ΤΟΥ ΙΧΝΟΥΣ ΤΗΣ ΣΚΙΑΣ ΥΠΟΛΟΓΙΣΜΟΙ ΕΝ ΕΙΝΑΙ ΜΟΝΟ ΟΙ ΑΡΙΘΜΗΤΙΚΕΣ ΠΡΑΞΕΙΣ ΚΑΙ Η ΣΥΜΠΛΗΡΩΣΗ ΤΩΝ ΠΙΝΑΚΩΝ.

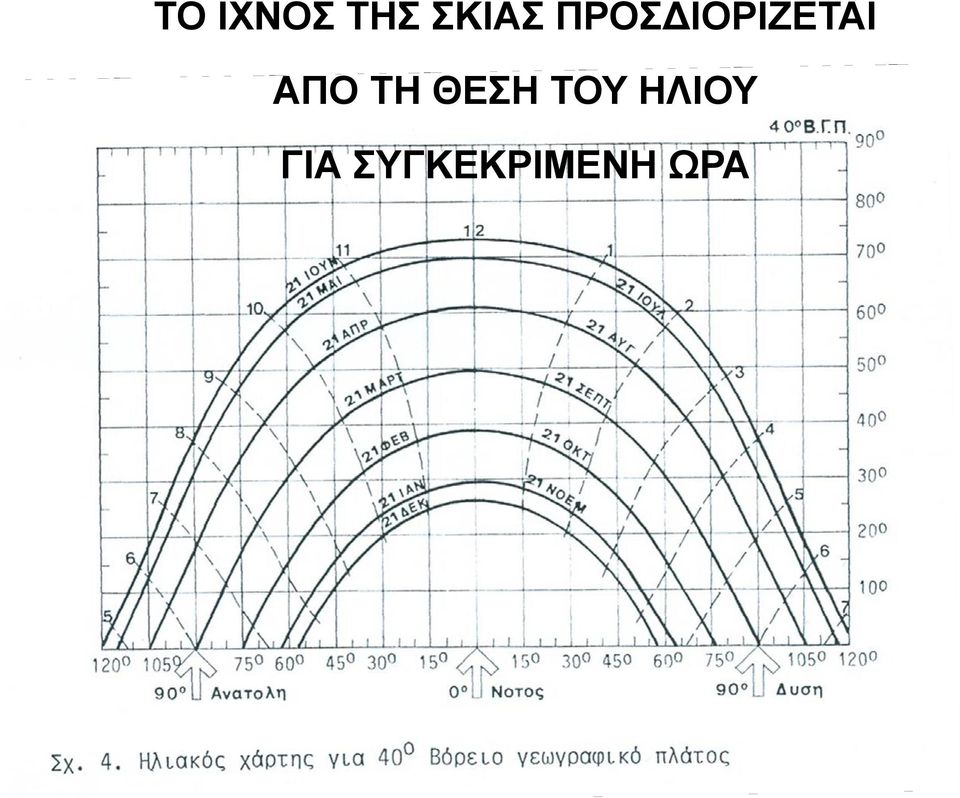

11 ΤΟ ΙΧΝΟΣ ΤΗΣ ΣΚΙΑΣ ΠΡΟΣ ΙΟΡΙΖΕΤΑΙ ΑΠΟ ΤΗ ΘΕΣΗ ΤΟΥ ΗΛΙΟΥ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΗ ΩΡΑ

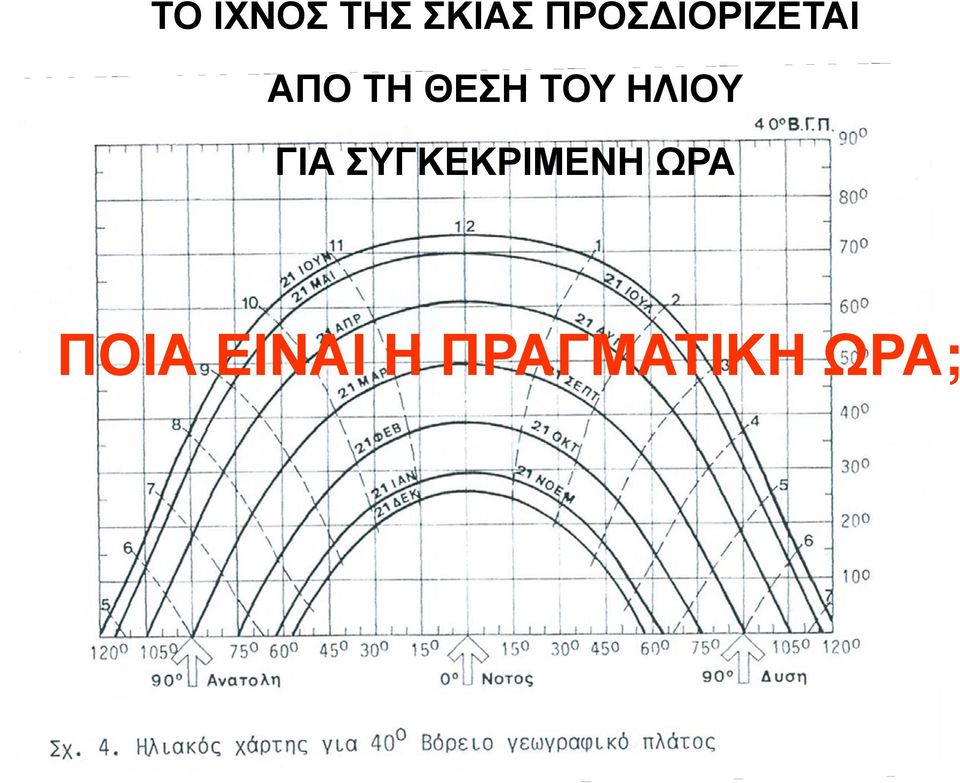

12 ΤΟ ΙΧΝΟΣ ΤΗΣ ΣΚΙΑΣ ΠΡΟΣ ΙΟΡΙΖΕΤΑΙ ΑΠΟ ΤΗ ΘΕΣΗ ΤΟΥ ΗΛΙΟΥ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΗ ΩΡΑ ΠΟΙΑ ΕΙΝΑΙ Η ΠΡΑΓΜΑΤΙΚΗ ΩΡΑ;

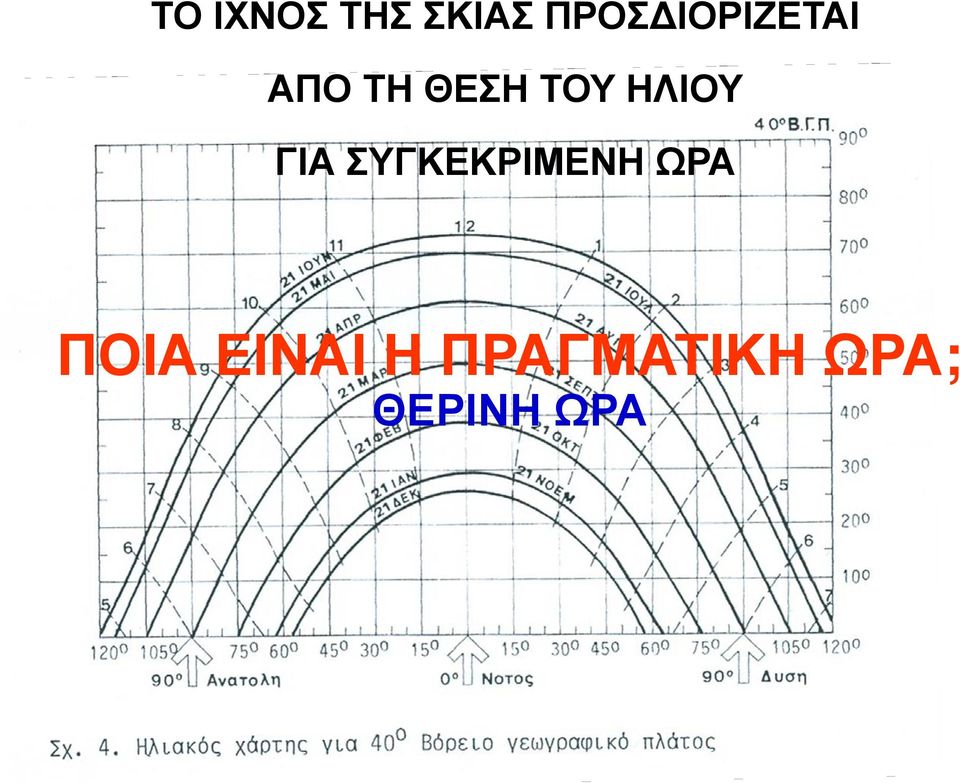

13 ΤΟ ΙΧΝΟΣ ΤΗΣ ΣΚΙΑΣ ΠΡΟΣ ΙΟΡΙΖΕΤΑΙ ΑΠΟ ΤΗ ΘΕΣΗ ΤΟΥ ΗΛΙΟΥ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΗ ΩΡΑ ΠΟΙΑ ΕΙΝΑΙ Η ΠΡΑΓΜΑΤΙΚΗ ΩΡΑ; ΘΕΡΙΝΗ ΩΡΑ

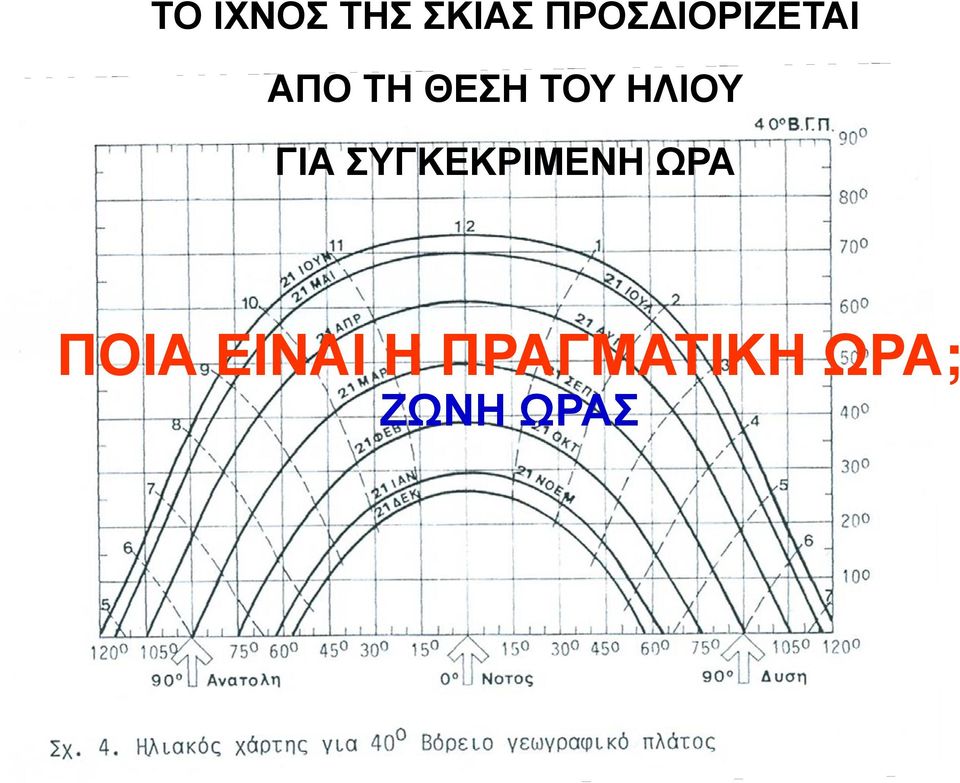

14 ΤΟ ΙΧΝΟΣ ΤΗΣ ΣΚΙΑΣ ΠΡΟΣ ΙΟΡΙΖΕΤΑΙ ΑΠΟ ΤΗ ΘΕΣΗ ΤΟΥ ΗΛΙΟΥ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΗ ΩΡΑ ΠΟΙΑ ΕΙΝΑΙ Η ΠΡΑΓΜΑΤΙΚΗ ΩΡΑ; ΖΩΝΗ ΩΡΑΣ

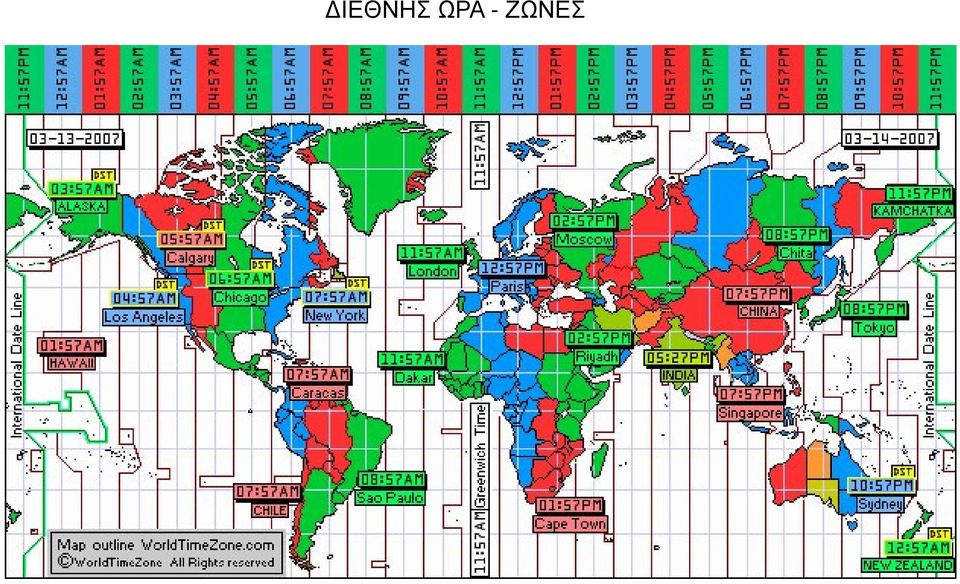

15 ΙΕΘΝΗΣ ΩΡΑ - ΖΩΝΕΣ

16 ΜΕΣΗ ΗΛΙΑΚΗ ΩΡΑ ΑΘΗΝΑΣ ΠΕΡΙΠΟΥ = ΧΕΙΜΕΡΙΝΗ ΩΡΑ 30 min

17 ΗΛΙΑΚΗ ΩΡΑ - ΜΕΣΗ ΗΛΙΑΚΗ ΩΡΑ

18 ΗΛΙΑΚΗ ΩΡΑ - ΜΕΣΗ ΗΛΙΑΚΗ ΩΡΑ 3 ΝΟΕΜΒΡΙΟΥ ΘΕΣΗ ΗΛΙΟΥ ΓΙΑ ΙΑΦΟΡΕΣ ΕΠΟΧΕΣ ΤΗΝ Ι ΙΑ ΧΡΟΝΙΚΗ ΣΤΙΓΜΗ ΗΛΙΑΚΗ ΩΡΑ ΜΕΣΗ ΗΛΙΑΚΗ ΩΡΑ Η ΗΛΙΑΚΗ ΩΡΑ ΠΡΟΗΓΕΙΤΑΙ ΤΩΝ ΡΟΛΟΓΙΩΝ 25 ΕΚΕΜΒΡΙΟΥ 15 ΑΠΡΙΛΙΟΥ 13 ΙΟΥΝΙΟΥ 1 ΣΕΠΤΕΜΒΡΙΟΥ ΜΕΣΗ ΗΛΙΑΚΗ ΩΡΑ Η ΗΛΙΑΚΗ ΩΡΑ ΕΠΕΤΑΙ ΤΩΝ ΡΟΛΟΓΙΩΝ 11 ΦΕΒΡΟΥΑΡΙΟΥ Equation of time (2000)

ΠΡΟΗΓΕΙΤΑΙ ΤΩΝ ΡΟΛΟΓΙΩΝ 25 ΕΚΕΜΒΡΙΟΥ 15 ΑΠΡΙΛΙΟΥ 13 ΙΟΥΝΙΟΥ 1 ΣΕΠΤΕΜΒΡΙΟΥ

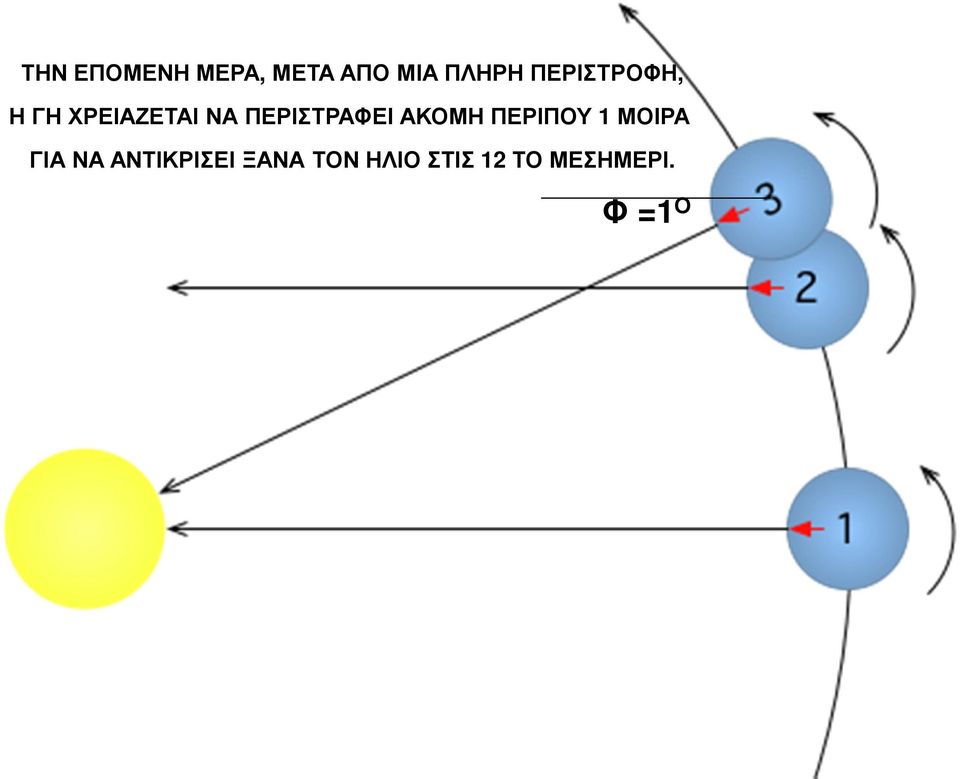

19 ΤΗΝ ΕΠΟΜΕΝΗ ΜΕΡΑ, ΜΕΤΑ ΑΠΟ ΜΙΑ ΠΛΗΡΗ ΠΕΡΙΣΤΡΟΦΗ, Η ΓΗ ΧΡΕΙΑΖΕΤΑΙ ΝΑ ΠΕΡΙΣΤΡΑΦΕΙ ΑΚΟΜΗ ΠΕΡΙΠΟΥ 1 ΜΟΙΡΑ ΓΙΑ ΝΑ ΑΝΤΙΚΡΙΣΕΙ ΞΑΝΑ ΤΟΝ ΗΛΙΟ ΣΤΙΣ 12 ΤΟ ΜΕΣΗΜΕΡΙ. Φ =1 Ο

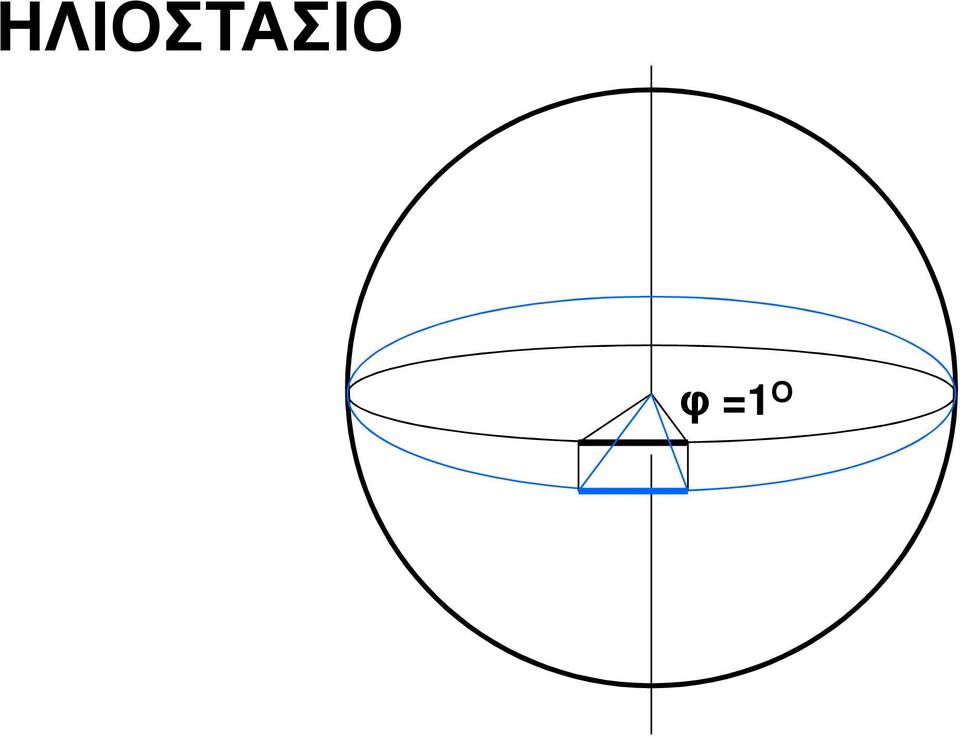

20 ΗΛΙΟΣΤΑΣΙΟ φ =1 Ο

21 ΙΣΗΜΕΡΙΑ φ =1 Ο

22 ΗΛΙΑΚΗ ΩΡΑ - ΜΕΣΗ ΗΛΙΑΚΗ ΩΡΑ 3 ΝΟΕΜΒΡΙΟΥ Η ΗΛΙΑΚΗ ΩΡΑ ΠΡΟΗΓΕΙΤΑΙ ΤΩΝ ΡΟΛΟΓΙΩΝ 25 ΕΚΕΜΒΡΙΟΥ 15 ΑΠΡΙΛΙΟΥ 1 ΣΕΠΤΕΜΒΡΙΟΥ 13 ΙΟΥΝΙΟΥ Η ΗΛΙΑΚΗ ΩΡΑ ΕΠΕΤΑΙ ΤΩΝ ΡΟΛΟΓΙΩΝ 11 ΦΕΒΡΟΥΑΡΙΟΥ Equation of time (2000) ΦΕΒΡΟΥΑΡΙΟΣ:ΗΛ.ΩΡΑ = (ΧΕΙΜΕΡΙΝΗ) 30 min 15 min = 3/4 ΩΡΑΣ ΑΠΡΙΛΙΟΣ: ΗΛ.ΩΡΑ = (ΘΕΡΙΝΗ 60 min) 30 min = 1 1 /2 ΩΡΑΣ ΝΟΕΜΒΡΙΟΣ: ΗΛ.ΩΡΑ = (ΧΕΙΜΕΡΙΝΗ) 30 min + 15 min = 1/4 ΩΡΑΣ

23 Θέση ήλιου ως προς τη Χειµερινή Ώρα Θέση ήλιου ως προς τη Μέση Ηλιακή Ώρα [Μη λαµβάνοντας υπ όψη τη διαφοροποίηση της ηλιακής ώρας-ούτε το γεωγραφικό µήκος].

24 ΑΘΗΝΑ 12 µµ 21 Ιουνίου Θέση ήλιου ως προς τη Χειµερινή Ώρα Απόκλιση από Νότο = = 60 ο Θέση ήλιου ως προς τη Μέση Ηλιακή Ώρα [Μη λαµβάνοντας υπ όψη τη διαφοροποίηση της ηλιακής ώρας-ούτε το γεωγραφικό µήκος].

25 ΑΘΗΝΑ 12 µµ 21 Ιουνίου Θέση ήλιου ως προς τη Χειµερινή Ώρα Απόκλιση από Νότο = = 60 ο ΑΘΗΝΑ 8 πµ 21 εκεµβρίου ΑΝΑΤΟΛΗ Θέση ήλιου ως προς τη Μέση Ηλιακή Ώρα [Μη λαµβάνοντας υπ όψη τη διαφοροποίηση της ηλιακής ώρας-ούτε το γεωγραφικό µήκος].

26 Ο ΗΛΙΑΣΜΟΣ ΤΗΣ ΒΟΡΕΙΑΣ ΟΨΗΣ ΑΘΗΝΑ 12 µµ 21 Ιουνίου Θέση ήλιου ως προς τη Χειµερινή Ώρα ΑΘΗΝΑ 5.30 µ.µ µ.µ. 21 Ιουνίου Ήλιος στη βόρεια όψη. Απόκλιση από Νότο = = 60 ο ΑΘΗΝΑ 6.30π.µ π.µ. 21 Ιουνίου Ήλιος στη βόρεια όψη. Θέση ήλιου ως προς τη Μέση Ηλιακή Ώρα [Μη λαµβάνοντας υπ όψη τη διαφοροποίηση της ηλιακής ώρας-ούτε το γεωγραφικό µήκος].

27 ΓΩΝΙΑ ΚΑΘ ΎΨΟΣ ΣΕ ΚΑΤΑΚΟΡΥΦΟ ΕΠΙΠΕ Ο ΠΟΥ ΠΕΡΙΕΧΕΙ ΤΗΝ ΗΛΙΑΚΗ ΑΚΤΙΝΑ ΚΑΤΕΥΘΥΝΣΗ ΣΕ ΚΑΤΟΨΗ (απόκλιση από νότο) ΧΕΙΜΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ 4µµ. 233 (αζιµούθιο)-180 = =53 µοιρες (απόκλιση από νότο) 6µµ. 289 (αζιµούθιο)-180 = =109 µοιρες (απόκλιση από νότο)

28 AE= 2,62 EΓ= 2,59 TO ΚΑΤΑΚΟΡΥΦΟ ΕΠΙΠΕ Ο ΒΓΑ ΠΟΥ ΠΕΡΙΕΧΕΙ ΤΗΝ ΗΛΙΑΚΗ ΑΚΤΙΝΑ ΒΓ ΕΝ ΓΕΝΕΙ ΕΝΕΙΝΑΙ ΚΑΘΕΤΟ ΣΤΗΝ ΟΨΗ

29 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΠΑΡΑΘΥΡΟ ΧΩΡΙΣ ΟΡΙΖΟΝΤΙΟ ΠΡΟΒΟΛΟ ΠΑΡΑΘΥΡΟ ΜΕ ΟΡΙΖΟΝΤΙΟ ΠΡΟΒΟΛΟ ΠΑΡΑ ΕΙΓΜΑΤΑ ΗΛΙΑΣΜΟΥ ΜΕ ΤΗ ΧΡΗΣΗ ΗΛΙΑΚΟΥ ΧΑΡΤΗ

31 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΠΑΡΑΘΥΡΟ ΧΩΡΙΣ ΟΡΙΖΟΝΤΙΟ ΠΡΟΒΟΛΟ ΠΑΡΑΘΥΡΟ ΜΕ ΟΡΙΖΟΝΤΙΟ ΠΡΟΒΟΛΟ ΠΑΡΑ ΕΙΓΜΑΤΑ ΗΛΙΑΣΜΟΥ ΜΕ ΤΗ ΧΡΗΣΗ ΗΛΙΑΚΟΥ ΧΑΡΤΗ

33 ΠΟΤΕ ΚΑΙ ΣΕ ΠΟΣΗ ΕΚΤΑΣΗ ΜΠΑΙΝΕΙ Ο ΗΛΙΟΣ ΣΤΟ ΚΤΗΡΙΟ?

34 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΝΟΤΙΟΑΝΑΤΟΛΙΚΗ ΟΨΗ Λοξή προβολή του εξωτερικού τοίχου. ΕΝ είναι απαραίτητη στους υπολογισµούς. Α Ε Γ Α Γ Ε Α Α Η προβολή του κατακόρυφου επιπέδου που περιέχει την ηλιακή ακτίνα. ΤΟΜΗΑ -Α Οι αποστάσεις µετρώνται πάνω στην προβολή του κατακόρυφου επιπέδου που περιέχει την ηλιακή ακτίνα.

35 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΝΟΤΙΟΑΝΑΤΟΛΙΚΗ ΟΨΗ Α ΤΟΜΗ Α -Α Α

36 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΝΟΤΙΟΑΝΑΤΟΛΙΚΗ ΟΨΗ Α ΤΟΜΗ Α -Α Α

37 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΝΟΤΙΟΑΝΑΤΟΛΙΚΗ ΟΨΗ ΜΕΤΑ ΤΙΣ 10. πµ = ΣΚΙΑ

38 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΒΟΡΕΙΟ ΥΤΙΚΗ ΟΨΗ ΕΩΣ ΤΙΣ 2. µµ = ΣΚΙΑ

39 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΒΟΡΕΙΟ ΥΤΙΚΗ ΟΨΗ Α ΤΟΜΗ Α -Α Α

40 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΒΟΡΕΙΟ ΥΤΙΚΗ ΟΨΗ Α ΤΟΜΗ Α -Α Α

41 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΒΟΡΕΙΟ ΥΤΙΚΗ ΟΨΗ Α ΤΟΜΗ Α -Α Α

42 21 ΙΟΥΝΙΟΥ -ΘΕΡΙΝΟ ΗΛΙΟΣΤΑΣΙΟ ΒΟΡΕΙΟ ΥΤΙΚΗ ΟΨΗ Α Α ΤΟΜΗ Α -Α

43 Masdar Plazza ABU DHABI

44 Masdar Plazza ABU DHABI

45 Masdar Plazza ABU DHABI
