1 Catalog TEHNIC SINIAT ΕΠΙΣΗΜΟΣ ΔΙΑΝΟΜΕΑΣ Α. ΜΕΤΑΞΙΩΤΗΣ Α.Ε. ΚΕΝΤΡΟ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ info@metaxiotis.gr ΤΕΧΝΙΚΟΣ ΟΔΗΓΟΣ Έκδοση 1/2014 ΘΕΣΣΑΛΟΝΙΚΗ ΕΔΡΑ - ΑΠΟΘΗΚΕΣ ΝΕΟΧΩΡΟΥΔΑΣ Τ.Θ. 1535, Τ.Κ , ΙΩΝΙΑ Τ: F: ΑΘΗΝΑ ΑΠΟΘΗΚΕΣ ΡΙΤΣΩΝΑΣ 70ο ΧΛΜ Ε.Ο. ΑΘΗΝΩΝ-ΛΑΜΙΑΣ Τ: F: ΒΟΛΟΣ 10ο ΧΛΜ Ε.Ο. ΒΟΛΟΥ-ΛΑΡΙΣΗΣ Τ: F: ΤΕΧΝΙΚΟΣ ΟΔΗΓΟΣ ΤΕΧΝΙΚΟΣ ΟΔΗΓΟΣ Συστήματα Ξηράς Δόμησης

2 Βασικά συστήματος ξηρής δόμησης Σελ. 2 / 25 Διαχωριστικά Σελ. 26 Οροφές Σελ. 66 Επενδύσεις Σελ. 90 Ειδικές λύσεις με γυψοσανίδες Σελ. 104 Τεχνικά χαρακτηριστικά Σελ. 112 Τεχνική υποστήριξη Σελ. 130

3 Βασικές έννοιες Βασικά Βασικά συστήματος ξηρής δόμησης Εισαγωγή 4 Συστήματα δόμησης 6 Ηχομόνωση 8 Πυραντοχή 16 Θερμομόνωση 20 Μηχανικές ιδιότητες 22 ΣΕΛΙΔΑ 2 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 3

4 Βασικές έννοιες Παραγωγή γυψοσανίδων Χρώμα χαρτιού 1 Πυρήνας 2 Επικάλυψη Σημάδια Standard χαρτί κρεμ χρώματος Χαρτί hydro Πράσινο Χαρτί Déco λευκό Χαρτί Déco λευκό Standard πυρήνας Σκληρός πυρήνας Άνθυγρος πυρήνας Standard χαρτί Χαρτί Deco προτυπωμένο Standard χαρτί Χαρτί Deco προτυπωμένο Χαρτί hydro πορτοκαλί wab Άνθυγρος πυρήνας Υαλοΐνες Χαρακτηριστικά γυψοσανίδων Χαρακτηρίζεται από: τις διαστάσεις τον τύπο πυρήνα τον τύπο άκρων τον τύπο επικάλυψης Αυτά τα χαρακτηριστικά συνδυαζόμενα μπορούν να καλύψουν όλες τις απαιτήσεις σε μόνωση και προστασία, αναγκαίες για εσωτερικές εφαρμογές (σχετικά με πυραντοχή, ηχομόνωση και θερμομόνωση, μηχανικές ιδιότητες, αντοχή στην υγρασία και διακοσμητικές εφαρμογές). Οι γυψοσανίδες έχουν όλες τις ενδείξεις επάνω τους για να αναγνωρίσει κανείς τον τύπο του πυρήνα, των άκρων, καθώς επίσης έχουν και σημάδια που βοηθούν για τη σωστή θέση βιδώματος και σκελετού. 1 3 Χαρτί flam ροζ Χαρτί Hydroflam μωβ Standard χαρτί μπλε Standard χαρτί κρεμ Διαστάσεις Χαρτί Feu λευκό Πάχος (mm) Πυράντοχος πυρήνας Ανθυγροπυράντοχος πυρήνας Standard χαρτί Πυράντοχο χαρτί Ανθυγροπυράντοχο χαρτί Πυρήνας με ακουστικές ιδιότητες Standard χαρτί Πυράντοχος πυρήνας La Dura Συμπαγής ενισχυμένος και άνθυγρος πυρήνας Μ0 Πυράντοχο χαρτί (υαλοΐνες) Standard χαρτί Μήκος (mm) 6,5 9,5 12, ειδική παραγγελία Πλάτος (mm) Τύποι άκρων Λοξά άκρα Ορθογώνια άκρα Ημικυκλικά άκρα mm 600 mm 3 4 ΣΕΛΙΔΑ 4 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 5

5 Βασικές έννοιες Βασικά-Συστήματα δόμησης Η συνεργασία των μεταλλικών εξαρτημάτων με τις γυψοσανίδες επιτρέπει την υλοποίηση πολλών κατασκευαστικών λύσεων: διαχωριστικά, οροφές, επενδύσεις, κανάλια εξαερισμού, προστατευτικά μεταλλικών κατασκευών κτλ. ΔΙΑΧΩΡΙΣΤΙΚΑ γυψοσανίδας Διαχωριστικά τύπου- D Standard: Τοίχος με απλή επένδυση Υψηλών επιδόσεων: Τοίχος με διπλή επένδυση Τοίχος με τριπλή επένδυση Διαχωριστικά τύπου- S Ασύμμετρος τοίχος Διαχωριστικά μεγάλου ύψους- SL και SLA Για αίθουσες κινηματόγραφου: Τοίχος SLA διαχωριστικό με ηχομονωτική δομή Μεγάλου ύψους: Τοίχος SL διαχωριστικός τοίχος SL διαχωριστικός τοίχος Αντιδιαρρηκτικά: Προστασία έναντι ακτινοβολίας: Σύστημα WAB Τοίχος PRÉGYMETAL DÉFI TM Τοίχος PRÉGYMETAL RX TM Έκθεση σε υπερβολική υγρασία ΕΠΕΝΔΥΣΕΙΣ γυψοσανίδας Επένδυση Επένδυση Μηχανική στήριξη επένδυσης με προφίλ CD Μηχανική στήριξη επένδυσης με προφίλ CW Επένδυση Κολλητή απευθείας επένδυση με - Εκτέλεση-συναρμολόγηση ΑΓΩΓΟΙ, ΕΞΑΕΡΙΣΜΟΙ, ΑΠΑΓΩΓΗ ΚΑΠΝΟΥ ΚΑΙ ΑΕΡΙΩΝ ΚΑΥΣΗΣ Οριζόντιοι και κατακόρυφοι αγωγοί με PRÉGYFEU M0 Αγωγοί εξαερισμού : εξασφαλίζουν την εισροή καθαρού αέρα στην περίπτωση φωτιάς και γι αυτό θα πρέπει να είναι πυράντοχοι. Αγωγοί εκροής καπνού : εξασφαλίζουν την εκκένωση του χώρου από καπνό και υπολείμματα καύσης και πρέπει να είναι πυράντοχοι. Προστασία έναντι κρούσεων Συστήματα Hydropanel Τοίχος ανθεκτικός σε κρούσεις Ινοπλισμένες τσιμεντοσανίδες Καμπύλα διαχωριστικά Standard Τοίχος Contur καμπύλος Για διαχωριστικά ψηλότερα απο 6μ οι πληροφορίες αυτού του καταλόγου είναι μόνο ενδεικτικές. Η οριστική λύση/διάταξη θα εξαρτηθεί απο τη θέση, τα φορτία κτλ. Για τις πιό κατάλληλες κατά περίπτωση λύσεις, επικοινωνήστε με την τεχνική υπηρεσία. ΠΡΟΣΤΑΣΙΑ ΜΕΤΑΛΛΙΚΩΝ ΚΑΤΑΣΚΕΥΩΝ - επενδύσεις για την πυροπροστασία μεταλλικών κατασκευών. Εκτέλεση-συναρμολόγηση ΟΡΟΦΕΣ γυψοσανίδας Οροφές Standard: Οροφή απλή κατασκευή Ανάρτηση με ντίζα απλή κατασκευή Ρυθμιζόμενη ανάρτηση Υψηλών επιδόσεων : Οροφή Οροφή διπλή κατασκευή 2PLUS κατασκευή Ακουστικές οροφές Οροφή Ανάρτηση PHONISTAR (μεγάλα φορτία) Οροφή Ανάρτηση PHONISSIMO (μεσαία φορτία) Οροφή Ανάρτηση PHONILIGHT (μικρά φορτία) Διακοσμητικές και ακουστικές οροφές Οροφή Sonic Τα φέροντα στοιχεία των μεταλλικών κατασκευών πρέπει να προστατεύονται από τη φωτιά. Ανάλογα με την ένταση της φωτιάς και την ιδία αντοχή του δομικού στοιχείου, προσδιορίζονται τα πρόσθετα μέτρα που πρέπει να ληφθούν. Τα μεταλλικά στοιχεία πρέπει να προστατεύονται με γυψοσανίδες ειδικού σκοπού, πυράντοχες του τύπου και PregyFEU M0. Αυτές πρέπει να τοποθετούνται με ειδικά εξαρτήματα ανάλογα με την περίπτωση, χωρίς όμως να τρυπηθεί το ίδιο το μεταλλικό στοιχείο. Το έντυπο που περιέχει λεπτομερείς πληροφορίες σχετικά με τέτοιου είδους κατασκευές προστασίας είναι το «σενάριο πυρασφάλειας». Καμπύλες διακοσμητικές οροφές Καμπύλη οροφή Contur ΣΕΛΙΔΑ 6 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 7

6 Βασικές έννοιες Ηχομόνωση Ηχομόνωση Η προστασία έναντι του θορύβου είναι βασική απαίτηση της Οδηγίας του Ευρωπαϊκού Συμβουλίου 89/106/ΕΟΚ και των κανονισμών εφαρμογής που υιοθετήθηκαν στις 30 Νοεμβρίου 1993 και καθορίζονται ως εξής : «Οι οικοδομικές εργασίες πρέπει να σχεδιάζονται και να εκτελούνται με τέτοιο τρόπο ώστε ο θόρυβος που γίνεται αντιληπτός από τους κατοίκους και τους περαστικούς της περιοχής εργασιών να είναι σε επίπεδα τόσο χαμηλά που να μην είναι επιβλαβής για την υγεία τους και να τους επιτρέπει να κοιμούνται, να αναπαύονται και να εργάζονται υπό ικανοποιητικές συνθήκες». Η «προστασία έναντι του θορύβου καθορίζεται επίσης από την ΑΠΑΙΤΗΣΗ ΠΟΙΟΤΗΤΑΣ «F» στις κατασκευές, στα πλαίσια του Νόμου για την Ποιότητα στις Κατασκευές αρ.10 / Οι τεχνικοί κανονισμοί οι σχετικοί με την Ακουστική των κτιρίων περιέχουν λεπτομερείς οδηγίες και ειδικές απαιτήσεις για την προστασία από τον θόρυβο και τα απαιτούμενα προς τούτο μέτρα. ΟΡΟΛΟΓΙΑ Τα σύμβολα και οι μονάδες μέτρησης που χρησιμοποιούνται παρακάτω, είναι σύμφωνα με τα πρότυπα του STAS 1957/1,2,3 88 «Ακουστική Ορολογία». Θόρυβος: δυσάρεστο ηχητικό φαινόμενο - υπάρχουν 4 τύποι θορύβου σε ένα κτίριο : ΗΧΟΜΟΝΩΣΗ Ηχομόνωση έναντι αερογενούς ήχου Ως μόνωση έναντι αερογενούς ήχου, καθορίζεται η δράση όπου τα οικοδομικά στοιχεία (κυρίως τοίχοι και δάπεδα), που χωρίζουν διαφορετικούς λειτουργικά χώρους σε ένα κτίριο, μειώνουν τη μετάδοση του αερογενούς θορύβου από τον ένα χώρο στον γειτονικό του. Η μείωση γίνεται ανεξάρτητα από το ποιος είναι ο χώρος-πηγή θορύβου και ποιος ο χώρος-δέκτης. Η ηχομόνωση καθορίζεται από δείκτες μόνωσης που λαμβάνουν κυρίως υπόψιν τους την διαφορά στην ηχητική στάθμη ανάμεσα στους δύο χώρους. Η επίδοση του διαχωριστικού τοίχου καθορίζεται από το δείκτη Rw+C, σε db, με εργαστηριακή μέτρηση : όσο ψηλότερος είναι ο δείκτης, τόσο καλύτερη είναι η ηχομονωτική ικανότητα του διαχωριστικού τοίχου. Κατά την κατασκευή του τοίχου, στο εργοτάξιο, πρέπει να ληφθούν υπόψη οι παράγοντες που επιδρούν και καθορίζουν την τελική-πραγματική ηχομονωτική ικανότητα του διαχωριστικού : Οι παράπλευρες μεταδόσεις που εξαρτώνται από το υλικό κατασκευής των τοίχων και τον τρόπο συναρμογής με τον διαχωριστικό τοίχο. Οι δια του τοίχου άμεσες μεταδόσεις που έχουν να κάνουν με τα κατασκευαστικά ελαττώματα. Ο όγκος και η σχετική διάταξη των γειτονικών χώρων. Σημείωση: Κατά κανόνα, η πραγματική ηχομόνωση που υλοποιείται είναι μικρότερη από την υπολογισμένη-αναμενόμενη εξαιτίας της ύπαρξης της παράπλευρης μετάδοσης και των χαρακτηριστικών ηχοαπορρόφησης των χώρων. εξωτερικοί αερογενείς θόρυβοι εσωτερικοί αερογενείς θόρυβοι D n,t = R' w +C - (Παράπλευρες μεταδόσεις και απευθείας μεταδόσεις) - K K = ο συντελεστής κατευθυντικότητας-λειτουργία του τύπου και της θέσης του εξοπλισμού μέτρησης εισερχόμενου ήχου Η ηχομόνωση από τον αερογενή ήχο ορίζεται ως η διαφορά της στάθμης του ήχου στους δύο χώρους που χωρίζονται από το συγκεκριμένο διαχωριστικό. ΤΥΠΟΠΟΙΗΜΕΝΗ ΗΧΟΜΟΝΩΣΗ D n,t μεταξύ δυο δωματίων ή χώρων, η οποία ορίζεται από την σχέση : D n,t = L 1 -L *lg (T/T 0 ) = R w + 10*lg0.32 (V/S) (db) κτυπογενείς θόρυβοι οφειλόμενοι σε κρούση κτυπογενείς θόρυβοι εγκαταστάσεων Ο θόρυβος περιέχει ήχους διάφορων συχνοτήτων, που μεταφέρονται με όλα τα μέσα, ιδιαίτερα με τον αέρα, με την μορφή κυμάτων πίεσης και «υποπίεσης». Οι διαφοροποιήσεις στην πίεση σε ένα συγκεκριμένο σημείο, εκφράζονται από την συχνότητα του θορύβου, σε Hertz (αριθμός διαφοροποιήσεων ανά δευτερόλεπτο). Υπάρχουν βαθείς ήχοι (χαμηλής συχνότητας), μεσαίας συχνότητας και υψηλής συχνότητας ήχοι. Το ανθρώπινο αυτί αντιλαμβάνεται, κατά μέσο όρο, ήχους των οποίων η συχνότητα περιλαμβάνεται μεταξύ των 20 Hz (ήχοι χαμηλής συχνότητας) και Hz (ήχοι υψηλής συχνότητας). Η αντίληψη των ήχων υψηλής συχνότητας φθίνει με την ηλικία. Η στάθμη του ήχου (ένταση του θορύβου) καθορίζεται σε σχέση με την πίεση αναφοράς, η οποία αντιστοιχεί στον κατώτερο ακουστό ήχο από το ανθρώπινο αυτί. Η μονάδα μέτρησης είναι τα ντεσιμπέλ (db). Η στάθμη του ήχου εκτείνεται απο 0 ως 120 db. Ένταση επιπέδου θορύβου: ΚΑΝΟΝΙΚΟΠΟΙΗΜΕΝΗ ΗΧΟΜΟΝΩΣΗ D n, η οποία ορίζεται από την σχέση: D n = L 1 - L *lg (A/A 0 ) = R w + 10*lg (A 0 /S) (db) όπου: L 1, L 2 = στάθμες θορύβου στον χώρο εκπομπής και λήψης αντίστοιχα σε db T = ο χρόνος αντήχησης στο χώρο λήψης, σε δευτερόλεπτα T 0 = ο χρόνος αντήχησης αναφοράς, σε δευτερόλεπτα. (T 0 = 0,5 sec.) A = ισοδύναμη επιφάνεια ηχοαπορρόφησης στο χώρο λήψης σε m 2 A 0 = ισοδύναμη επιφάνεια ηχοαπορρόφησης αναφοράς (A 0 =10m 2 ) R 0 = δείκτης ηχομείωσης R w = δείκτης ηχομείωσης από αερογενή ήχο R' w = δείκτης ηχομείωσης από αερογενή ήχο «επί τόπου» V = ο όγκος του χώρου λήψης, σε m 3 S = το σύνολο των επιφανειών του χώρου λήψης, σε m 2 Η μόνωση του αερογενούς θορύβου μπορεί να αναφέρεται σε ένα συγκεκριμένο κατασκευαστικό στοιχείο Ο ΔΕΙΚΤΗΣ ΗΧΟΜΕΙΩΣΗΣ R w για ένα κατασκευαστικό στοιχείο, μετρημένος στο εργαστήριο, ορίζεται από την σχέση: R = L 1 - L *lg S/A (db) R w +C D n,t 120 db: ανυπόφορος θόρυβος, δίπλα σε αεροπλάνο εν λειτουργία 100 db: κόρνα αυτοκινήτου 80 db: δρόμος με βαριά/πυκνή κυκλοφορία 60 db: συνηθισμένη συνομιλία, δρόμος με αραιή κυκλοφορία 50 db: ραδιόφωνο σε μεσαία ένταση 40 db: μέγιστη στάθμη θορύβου που δεν ενοχλεί μια διανοητική δραστηριότητα, πχ ο θόρυβος που παράγει ένας αθόρυβος υπολογιστής γραφείου 20 db: στούντιο ηχογράφησης χωρίς δραστηριότητα, η ησυχία της εξοχής, τα πολύ ήσυχα μέρη, ο χτύπος ενός ρολογιού χειρός 0 db: ελάχιστο ακουστικό κατώφλι όπου: L 1, L 2 =στάθμες θορύβου στούς χώρους εκπομπήςκαι λήψης αντίστοιχα, σε db S = η επιφάνεια του δείγματος (τοίχος ή οροφή), σε m 2 A = η ισοδύναμη επιφάνεια ηχοαπορρόφησης στο δωμάτιο λήψης σε m 2 E R ΣΕΛΙΔΑ 8 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 9

7 Βασικές έννοιες Ηχομόνωση έναντι κτυπογενούς θορύβου Η ηχομόνωση έναντι του κτυπογενούς θορύβου, περιλαμβάνει εκείνες τις δράσεις, που μειώνουν την ενόχληση από θορύβους προερχόμενους από κραδασμούς και κρούσεις (όπως βήματα, αντικείμενα που πέφτουν, μετακίνηση επίπλων κλπ) σε όλους τους γειτονικούς χώρους. Ο κτυπογενής θόρυβος είναι μια μορφή θορύβου που μεταφέρεται μέσω των δομικών στοιχείων του κτιρίου (και γι αυτό λέγεται και δομικός θόρυβος). Η ηχομόνωση έναντι του κτυπογενούς θορύβου μετριέται εργαστηριακά με μια πρότυπη μηχανή κρούσης τοποθετημένη σε δωμάτιο εκπομπής που βρίσκεται πάνω από το δωμάτιο λήψης. Μπορεί να χαρακτηρισθεί με ένα από τα παρακάτω μεγέθη : ΣΤΑΘΜΗ ΤΟΥ ΤΥΠΟΠΟΙΗΜΕΝΟΥ ΚΤΥΠΟΓΕΝΟΥΣ ΘΟΡΥΒΟΥ L n,t, ορίζεται ως : L n,t = L i - 10lg T / T 0 (db) 600 kg/m 2 54 kg/m 2 ΕΝΝΟΙΕΣ ΑΚΟΥΣΤΙΚΗΣ ΣΤΑ ΠΛΑΙΣΙΑ ΤΟΥ ΚΤΙΡΙΟΥ ΑΡΧΕΣ ΤΗΣ ΗΧΟΜΟΝΩΣΗΣ Για την πραγματοποίηση της ηχομόνωσης, και συγκεκριμένα της ηχομόνωσης από αερόφερτους ήχους μεταξύ δυο γειτονικών χώρων υπάρχουν 2 διαθέσιμες μέθοδοι: Απλοί διαχωριστικοί τοίχοι: Ο νόμος της μάζας: Η ηχομόνωση εξαρτάται από τον σωστό καθορισμό της μάζας του διαχωριστικού τοίχου. Παράδειγμα: Διαχωριστικός τοίχος από σκυρόδεμα πάχους 260 mm, 600 kg/m 2, R w +C = 57 db Διαχωριστικοί τοίχοι τύπου σάντουιτς : Σύστημα μάζα-ελατήριο (ηχοαπορρόφηση)-μάζα: ΣΤΑΘΜΗ ΤΟΥ ΚΑΝΟΝΙΚΟΠΟΙΗΜΕΝΟΥ ΚΤΥΠΟΓΕΝΟΥΣ ΘΟΡΥΒΟΥ L n, ορίζεται ως : όπου: L i = στάθμη θορύβου στο χώρο λήψης, σε db T = ο χρόνος αντήχησης, μετρημένος (υπολογισμένος) στο χώρο λήψης, σε δευτερόλεπτα T 0 = ο χρόνος αντήχησης αναφοράς (T 0 = 0,5 sec.) A = η ισοδύναμη ακουστική απορρόφηση στο χώρο λήψης σε m 2 A 0 = η ισοδύναμη ακουστική απορρόφηση αναφοράς (A 0 = 10 m 2 ) L n = L i + 10lg A / A 0 (db) Για τα πατώματα ορίζονται οι δείκτες DL, που αντιπροσωπεύουν τη βελτίωση της ηχομόνωσης μέσω της συμβολής που δαπέδου. Οι δείκτες DL προστίθενται στην αξία του επιπέδου Ln της οροφής, για τον καθορισμό της ηχομόνωσης από τους κτυπογενείς θορύβους, του συνόλου οροφή-δάπεδο. ΗΧΟΑΠΟΡΡΟΦΗΣΗ Η ηχοαπορρόφηση δείχνει πόσο μέρος της ενέργειας, που μεταφέρεται από τα ηχητικά κύματα και προσπίπτει σε μία δομική επιφάνεια απορροφάται από αυτή και δεν επιστρέφει πίσω στο δωμάτιο. Συνεπώς η ενέργεια που δεν επιστρέφει πίσω στον χώρο (=ανακλάται) μπορεί να μεταδίδεται σε διπλανό χώρο, γι αυτό δεν πρέπει να συγχέονται οι έννοιες της ηχοαπορρόφησης με αυτήν της ηχομόνωσης. Η ηχοαπορρόφηση είναι συγκεκριμένη για κάθε δομικό υλικό και αποδίδεται με τον συντελεστή ηχοαπορρόφησης «α» που έχει τιμή από 0 (καθόλου ηχοαπορρόφηση) ως 1 (πλήρης ηχοαπορρόφηση). R w +C (db) 260 mm 180 mm Διπλός τοίχος μάζα M Απλός τοίχος ίδια μάζα με το διπλό τοίχο F (Hz) F.rez Fc m1 Fc m2 Η ηχομόνωση εξαρτάται από τους ακόλουθους παράγοντες: Τη μάζα και τις ιδιότητες του υλικού επένδυσης (πλάκες τοίχων) Το πάχος και τις ιδιότητες του ηχοαπορροφητικού (υλικό ή/και αέρας) Τις πιθανές συνδέσεις μεταξύ των φύλλων του διαχωριστικού τοίχου. Παράδειγμα: Διαχωριστικός τοίχος D150, 54 kg/m 2, R w +C = 57 db Για την ίδια ηχητική επιβάρυνση, τα διαχωριστικά τοιχώματα (διαχωριστικοί τοίχοι ή οροφή) είναι 10 φορές ποιο ελαφρά από έναν απλό μονολιθικό τοίχο. έχει συστήματα για: Διαχωριστικούς τοίχους : Οροφές: Επενδύσεις τοίχων: Η αποδοτικότητα του συστήματος μάζα-ελατήριο-μάζα με μηχανική στερέωση ή κολλητές με γυψόκολλα Η μάζα και οι ιδιότητες του υλικού επένδυσης, συνδυαζόμενα με τις ιδιότητες του ελατηρίου (στρώμα αέρα και ηχοαπορροφητικό υλικό) έχουν, ως σύστημα, μία συχνότητα «συντονισμού», ειδική για κάθε σύστημα υλικών. Όσο αυτή η συχνότητα είναι χαμηλότερη (κάτω των 125 Hz) τόσο πιο αποδοτικό θα είναι το σύστημα ( ο διαχωριστικός τοίχος). Στη πράξη μεγάλο ρόλο παίζουν και οι πλευρικές μεταδόσεις, οι οποίες μπορεί να χαμηλώσουν τη συνολική ηχομονωτική απόδοση του διαχωριστικού. ΑΝΤΗΧΗΣΗ Ο χρόνος αντήχησης είναι ο χρόνος που περνάει για να πέσει η στάθμη ενός ήχου κατά 60 db, από την στιγμή που θα σβήσει η πηγή του ήχου. Εξ ορισμού αντήχηση μπορούμε να έχουμε σε κλειστούς χώρους (λόγω των ανακλάσεων) και η αίσθηση που αυτή δημιουργεί είναι της ενίσχυσης του ήχου ή/και του χρωματισμού του, ή σε κάποιες περιπτώσεις η δυσάρεστη αίσθηση της ηχούς. Ο χρόνος αντήχησης είναι σε δευτερόλεπτα και δίνεται από τον τύπο T = V / A όπου ΑΡΧΕΣ ΤΗΣ ΑΚΟΥΣΤΙΚΗΣ ΔΙΟΡΘΩΣΗΣ Η προσπίπτουσα ηχητική ενέργεια σε ένα διαχωριστικό, εν μέρει ανακλάται και εν μέρει είτε απορροφάται είτε μεταφέρεται πίσω από το διαχωριστικό. Ανάλογα με τη φύση των επιφανειών πάνω στις οποίες προσπίπτει, είναι δυνατό να διαφοροποιηθεί η ποσότητα της ανακλώμενης ενέργειας, και εμμέσως και το ηχητικό περιβάλλον στο εσωτερικού του δωματίου. Η ακουστική διόρθωση, που επιτυγχάνεται με την επιλογή των κατάλληλων υλικών στο εσωτερικό των δωματίων, οφείλεται: V = = ο όγκος του δωματίου, σε m 3 A = η ηχοαπορρόφηση, σε m 2 A = SSiai + Saj όπου Si = περιμετρικές επιφάνειες ai = συντελεστές απορρόφησης των επιφανειών aj = απορρόφηση από τα άτομα και τα αντικείμενα εντός του δωματίου (λειτουργικοί απορροφητήρες ) db 60 db ΤΟΜΕΑΣ ΤΟΜΕΑΣ ΑΚΟΥΣΤΙΚΗΣ ΔΙΟΡΘΩΣΗΣ προσπίπτουσα ενέργεια μεταβιβαζόμενη ενέργεια αντανακλώμενη ενέργεια απορροφούμενη ενέργεια Στην αύξηση του συντ. ηχοαπορρόφησης a και την πτώση που προκαλεί στην ηχητική στάθμη. Στον αποκλεισμό μη επιθυμητών καθυστερημένων ανακλάσεων παρεμβάλλοντας στη διαδρομή του ήχου μεταξύ της πηγής και ακροατή ηχοαπορροφητικά στις κατάλληλες θέσειςηχοαπορροφητικά τα οποία μειώνουν και τον συνολικό χρόνο αντήχησης σε επίπεδα που είναι κοντά στα ιδανικά για κάθε χρήση του χώρου. Τα συστήματα για την ακουστική διόρθωση είναι τα παρακάτω: Ακουστικές και διακοσμητικές οροφές Sonic, έχουν δημιουργηθεί για την απορρόφηση όλου του εύρους συχνοτήτων, ειδικά για τις μεσαίες συχνότητες, που ενδιαφέρουν την ανθρώπινη φωνή. T ΣΕΛΙΔΑ 10 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 11

8 Βασικές έννοιες Οι ελάχιστες τιμές δεικτών ηχομόνωσης αερογενούς θορύβου Οι ελάχιστες τιμές των δεικτών ηχομόνωσης αερογενούς θόρυβου, για διαχωριστικούς τοίχους α/α Διαχωριστικά δομικά στοιχεία μεταξύ: Λειτουργική μονάδα / Επιτρεπόμενη στάθμη θορύβου db (A) Παρακείμενοι χώροι Κτήρια / δωμάτια κατοίκησης άλλα δωμάτια του διαμερίσματος δωμάτια παρακείμενων διαμερισμάτων διάδρομοι, κοινά χολ, κλιμακοστάσιο, παρόμοιοι χώροι καθαριστήριο, χώροι αποθήκευσης σταθμοί αντλίας νερού και κεντρικής θέρμανσης όταν βρίσκονται κάτω από το διαμέρισμα εμπορικοί χώροι που βρίσκονται κάτω από διαμερίσματα με μια στάθμη σε ένα διαμέρισμα θορύβου L 35 db(a) max 75 db ech εμπορικοί χώροι που βρίσκονται κάτω από Ξενοδοχεία, εστίες, ξενώνες Καθιστικά 35 db(a) διαμερίσματα με μια στάθμη θορύβου L max 80 db ech εμπορικοί χώροι που βρίσκονται κάτω από διαμερίσματα με μια στάθμη θορύβου L max 85 db ech εμπορικοί χώροι που βρίσκονται κάτω από διαμερίσματα με μια στάθμη θορύβου L max ech > 85 db Εκτιμούμενη στάθμη του θορύβου L ech db(a) L 10 db(a) 35 (rec.) Μεγ Μεγ Μεγ Ελάχιστες τιμές του δείκτη R w - db >85 >90 ενδιάμεσοι χώροι Χώροι στάθμευσης Αίθουσες κινηματογράφου, θεάτρου και άλλες παρόμοιες αίθουσες Μεγ παρόμοιες αίθουσες διάδρομοι, κοινά χολ, κλιμακοστάσιο και παρόμοιοι χώροι καθαριστήριο, χώροι αποθήκευσης κεντρικές εγκαταστάσεις εμπορικοί χώροι που βρίσκονται κάτω από το επίπεδο κατοίκησης, όπως αυτά εκ του αρ >85 >90 ενδιάμεσοι χώροι Μεγ Μεγ max >85 >90 ενδιάμεσοι χώροι Ελάχιστες τιμές των δεικτών ηχομόνωσης στον αερογενή θόρυβο, για τα διαχωριστικά δομικά στοιχεία α/α Διαχωριστικά δομικά στοιχεία μεταξύ: Λειτουργική μονάδα / Επιτρεπόμενη στάθμη θορύβου db (A) Νοσοκομεία, πολυκλινικές, ιατρεία θάλαμοι με 1-2 κλίνες 30 db(a) θάλαμοι με περισσότερες από 3 κλίνες και θάλαμοι εντατικής θεραπείας 35 db(a) Χειρουργεία και παραρτήματα αυτών, ιατρεία εξετάσεων 35 db(a) Σχολεία τάξεις, αίθουσες καθηγητών αίθουσες μουσικής 35 db(a) βιβλιοθήκες 35 db(a) Παρακείμενοι χώροι Eκτιμούμενη στάθμη του θορύβου L ech db(a) L 10 db(a) παρακείμενος θάλαμος διοικητικό γραφείο διάδρομος άλλοι χώροι δεν είναι αποδεκτοί παρακείμενος θάλαμος ιατρείο εξετάσεων οδοντιατρείο χειρουργείο και παραρτήματα διοικητικό γραφείο διάδρομος αμφιθέατρο, αίθουσα συνεδριάσεων άλλοι χώροι δεν είναι αποδεκτοί παρακείμενος θάλαμος ιατρείο εξετάσεων οδοντιατρείο διοικητικό γραφείο διάδρομος αμφιθέατρο, αίθουσα συνεδριάσεων άλλοι χώροι δεν είναι αποδεκτοί παρακείμενη τάξη αίθουσα εκδηλώσεων Οι ελάχιστες τιμές του δείκτη R w - db γυμναστήριο > ενδιάμεσοι χώροι αίθουσα μουσικής γυμναστήριο ενδιάμεσοι χώροι παρακείμενη τάξη αίθουσα μουσικής χώροι κυκλοφορίας Κτίρια κατοικιών 35 db(a) Χώροι στάθμευσης > 85 >90 ενδιάμεσοι χώροι Αίθουσες συνεδριάσεων, κινηματογράφοι ενδιάμεσοι χώροι γυμναστήριο > ενδιάμεσοι χώροι * Οι αξίες που αναφέρονται στον πίνακα λειτουργούν ως σύσταση, σύμφωνα με τον εν ισχύ κανονισμό ηχομόνωσης ΣΕΛΙΔΑ 12 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 13

9 Βασικές έννοιες Ελάχιστες τιμές των δεικτών ηχομόνωσης στον αερογενή θόρυβο, για τα διαχωριστικά δομικά στοιχεία α/α 5. Διαχωριστικά δομικά στοιχεία μεταξύ: Λειτουργική μονάδα / Επιτρεπόμενη στάθμη θορύβου db (A) Παιδικοί σταθμοί, νηπιαγωγεία υπνοδωμάτια 30 db(a) Παρακείμενοι χώροι Eκτιμούμενη στάθμη του θορύβου L ech db(a) L 10 db(a) Οι ελάχιστες τιμές του δείκτη R w - db παρακείμενα υπνοδωμάτια τάξεις διοικητικά γραφεία ιατρεία τάξεις 35 db(a) τάξεις διοικητικά γραφεία 40 db(a) τάξεις Ελάχιστες τιμές των δεικτών ηχομόνωσης στον αερογενή θόρυβο, για τα διαχωριστικά δομικά στοιχεία α/α Διαχωριστικά δομικά στοιχεία μεταξύ: Λειτουργική μονάδα / Επιτρεπόμενη στάθμη θορύβου db (A) αίθουσες για την έκδοση των βιβλίων, αίθουσες καταλόγων, εκθέσεις Παρακείμενοι χώροι Εκτιμούμενη στάθμη του θορύβου L ech db(a) L 10 db(a) Ελάχιστες τιμές του δείκτη R w - db κοινές αίθουσες ανάγνωσης (rec.) παρόμοια (rec.) αίθουσα συνεδριάσεων γραφεία φουαγιέ αποθήκες διοικητικά γραφεία γραφεία γραφεία πνευματικής εργασίας 35 db(a) παρόμοια δωμάτια γραφεία εργασίας με το κοινό διάδρομοι, κλιμακοστάσιο, κοινά χολ, και άλλα παρόμοια αίθουσα συνεδριάσεων 30 db(a) φουαγιέ αποθήκες ενδιάμεσοι χώροι γραφεία εργασίας με το κοινό 45 db(a) γραφεία εργασίας με το κοινό διάδρομοι, κλιμακοστάσιο, κοινά χολ, και άλλα παρόμοια Κτήρια για πολιτιστικές και ψυχαγωγικές δραστηριότητες αίθουσες γυμναστικής ενδιάμεσοι χώροι Βιβλιοθήκες αίθουσα πρόβας ενδιάμεσοι χώροι αίθουσες ανάγνωσης 35 db(a) παρόμοιες αίθουσες ανάγνωσης (rec.) αίθουσες για την έκδοση των βιβλίων, αίθουσα καταλόγων εκθέσεις αίθουσα συνεδριάσεων ενδιάμεσοι χώροι αίθουσα παραστάσεων 30 db(a) αίθουσα σκακιού γραφεία και άλλοι τεχνικόδιοικητικοί χώροι φουαγιέ, χολ αποθήκες, εργαστήρια ενδιάμεσοι χώροι γραφεία αίθουσα παραστάσεων ενδιάμεσοι χώροι 7. ατομικά γραφεία 35 db(a) φουαγιέ αποθήκες ενδιάμεσοι χώροι παρόμοια αίθουσες για την έκδοση των βιβλίων, αίθουσα καταλόγων, εκθέσεις αίθουσα συνεδριάσεων ενδιάμεσοι χώροι γραφεία φουαγιέ γυμναστήριο 45 db(a) αίθουσα πρόβας 30 db(a) αίθουσα πρόβας ενδιάμεσοι χώροι αίθουσα πρόβας γραφεία και άλλοι τεχνικόδιοικητικοί χώροι φουαγιέ, χολ αποθήκες, εργαστήρια αίθουσα παραστάσεων, γυμναστήριο ενδιάμεσοι χώροι αίθουσα σκακιού γραφεία και άλλοι τεχνικόδιοικητικοί χώροι φουαγιέ, χολ αποθήκες ενδιάμεσοι χώροι αποθήκες, εργαστήρια ενδιάμεσοι χώροι ΣΕΛΙΔΑ 14 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 15

10 Βασικές έννοιες Πυραντοχή Ο ΓΥΨΟΣ ΚΑΙ H ΦΩΤΙΑ To γυψοκονίαμα δημιουργείται μέσω της αφυδάτωσης του γύψου (ορυκτός γύψος) ο οποίος περιέχει 20% νερό. Δεν μιλάμε για την υγρασία. Αυτό το νερό είναι μέρος της χημικής σύστασης του γύψου (CaS0 4, 2 H 2 O). Για τη κατασκευή γυψοκονιάματος (CaS0 4, 1/2 H 2 O) πρέπει να εξαχθεί το μεγαλύτερο μέρος αυτού του νερού, μέσω της καύσης σε φούρνο. GIPS νερό 20% νερό Γύψος Όταν το γυψοκονίαμα ανακατεύεται στο δοχείο παρασκευής, στη μηχανή σοβατίσματος ή στo εργοστάσιο για τη κατασκευή των γυψοσανίδων, προστίθεται μια ποσότητα νερού που να καλύπτει τις ανάγκες ενυδάτωσης συν επιπλέον ποσότητα που είναι αναγκαία για τις διαδικασίες επικόλλησης, καλουπιού ή σοβατίσματος. Κατόπιν της εξάτμισης αυτής της πρόσθετης ποσότητας νερού, ο γύψος επανέρχεται στο αρχικό του περιεχόμενο σε νερό, του 20%. ΝΟΜΟΘΕΣΙΑ «Οι κατασκευές και τα δομικά στοιχεία, γενικά, δεν πρέπει να ευνοούν την εμφάνιση και την διάδοση των πυρκαγιών» (P ). Τα μέτρα πυρασφάλειας των κατασκευών θα πρέπει να εκπληρώνουν τα κριτήρια και τα επίπεδα απόδοσης που προβλέπονται στον κανονισμό, καθορίζοντας από περίπτωση σε περίπτωση, τον αναγκαίο εξοπλισμό με μέσα και εγκαταστάσεις σηματοδότησης και κατάσβεσης των πυρκαγιών. Για την εκπλήρωση των αναγκαίων κριτηρίων και των επιπέδων απόδοσης, θα χρησιμοποιηθούν υλικά, δομικά στοιχεία και εγκαταστάσεις, για τα οποία πραγματοποιούνται λειτουργικές δοκιμές και δοκιμές συμπεριφοράς σε φωτιά (κατάταξη ευφλεκτότητας, πυραντοχής, μετάδοσης της φλόγας, κτλ.) Η πυροπροστασία είναι ταυτόχρονα και μια ΑΠΑΙΤΗΣΗ ΠΟΙΟΤΗΤΑΣ στις κατασκευές, στα πλαίσια του νόμου 10 / ΟΡΟΛΟΓΙΑ Τα σύμβολα και οι μονάδες μέτρησης των μεγεθών που χρησιμοποιούνται, είναι σύμφωνα με τους ορισμούς από ΤΟΝ ΚΑΝΟΝΙΣΜΟ ΠΥΡΑΣΦΑΛΕΙΑΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ - ΕΝΔΕΙΞΗ P Πυρκαγιά - σύνθετη διαδικασία καύσης, με ανεξέλεγκτη εξέλιξη, που οφείλεται στην παρουσία εύφλεκτων ουσιών και των πηγών ανάφλεξης, της οποίας η εμφάνιση και ανάπτυξη, έχει αρνητικά αποτελέσματα, όπως την απώλεια ζωών, την πρόκληση υλικών ζημιών κτλ. Συμπεριφορά στη φωτιά - το σύνολο των φυσικών και χημικών μεταβολών που επέρχονται όταν ένα υλικό, προϊόν ή κατασκευή, υπόκειται στις δράσεις μιας τυπικής πυρκαγιάς. Γύψος νερό Βαθμός πυραντοχής - η συνολική ικανότητα της κατασκευής ή του πυροδιαμερίσματος στο να ανθίστανται στην επίδραση μιας τυπικής πυρκαγιάς, ασχέτως του προορισμού ή της λειτουργίας του. Ευφλεξιμότητα των υλικών (δομικών στοιχείων) - η ιδιότητα αυτών να αναφλέγονται και να συνεχίζουν να καίγονται, συμμετέχοντας στην αύξηση της ποσότητας θερμότητας που αναπτύσσεται από την πυρκαγιά. Ανάλογα με την συμπεριφορά στη φωτιά, τα υλικά και τα δομικά στοιχεία, μπορούν να είναι : νερό 20% Σε περίπτωση πυρκαγιάς, η φωτιά θα επιτεθεί στις κατασκευές από γύψο, αφυδατώνοντας τες σταδιακά, έτσι όπως συμβαίνει και στο φούρνο γύψου. Όσο καιρό το νερό δεν εξάγεται τελείως : οι γύψινες επενδύσεις θα προστατεύσουν τα εύφλεκτα μονωτικά, τη δομή του κτιρίου και τους άλλους χώρους, διατηρώντας πίσω από αυτές μια θερμοκρασία 100 C που αντιστοιχεί με την εξάτμιση του νερού. Η απαραίτητη ενέργεια για αυτή τη μετατροπή θα ληφθεί από την πυρκαγιά, καθυστερώντας έτσι την επέκτασή της. νερό 20% Από την άλλη, ο γύψος (σοβάς ή πλάκα γυψοσανίδας), επιτρέπει : - στον αρχιτέκτονα, απόλυτη ελευθερία μορφής και όγκου, καθώς και οποιαδήποτε διακοσμητικά αποτελέσματα - στον κατασκευαστή, να τα εφαρμόσει εύκολα, σύμφωνα με τις γνωστές τεχνικές, τις οποίες κατέχει τέλεια - στον κάτοικο, να μην αντιμετωπίσει δυσάρεστη συμπεριφορά, σε περιπτώσεις πυρκαγιάς - στον διαχειριστή, να είναι σίγουρος για την αειφορία και την ευκολία κατά την συντήρηση και την προστασία Η γύψος είναι ένα φυσικό, ανακυκλώσιμο υλικό που σέβεται απόλυτα το περιβάλλον. νερό μη εύφλεκτα εύφλεκτα Τα υλικά και τα δομικά στοιχεία, ταξινομούνται ανά τάξεις αντίστασης σύμφωνα με το EN : Τάξη αντίστασης στη φωτιά σύμφωνα με το EN A1 - A2 s1, d0 A2 s1, d1 s2, d0 s2, d1 s3, d0 s3, d1 B s1, d0 s1, d1 s2, d0 s2, d1 s3, d0 s3, d1 Τάξη αντίστασης στη φωτιά σύμφωνα με το EN C s1, d0 s1, d1 s2, d0 s2, d1 s3, d0 s3, d1 D s1, d0 s1, d1 s2, d0 s2, d1 s3, d0 s3, d1 Τάξη αντίστασης στη φωτιά σύμφωνα με το EN A2 s1, d2 s2, d2 s3, d2 B s1, d2 s2, d2 s3, d2 C s1, d2 s2, d2 s3, d2 Τάξη αντίστασης στη φωτιά σύμφωνα με το EN D s1, d2 s2, d2 s3, d2 E d2 F - ΣΕΛΙΔΑ 16 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 17

11 Βασικές έννοιες ΣΤΟΙΧΕΙΩΔΕΙΣ ΕΝΝΟΙΕΣ Η αντίσταση στη φωτιά : η ταξινόμηση των υλικών Η αντίσταση στη φωτιά, εκφράζει την ικανότητα του υλικού να αναφλέγεται και να καίγεται. Αυτή αντιστοιχεί στην έναρξη της πυρκαγιάς. Σημείωση: (1) - A1...F κατηγορίες απόδοσης για την αντίσταση στη φωτιά (2) - s1, s2, s3 πρόσθετες ταξινομήσεις για την Εκπομπή Καπνού (SMOKE) - EF (3) - d0, d1, d2 - πρόσθετες ταξινομήσεις για Φλέγοντα Σταγονίδια ή Σωματίδια (DROP) - PPA (4) - P118/ Πρότυπο πυρασφάλειας των κτιρίων (5) - (SR)EN η ταξινόμηση των οικοδομικών προϊόντων ανάλογα με τη συμπεριφορά στη φωτιά - Μέρος I: Η ταξινόμηση ανάλογα με τα αποτελέσματα των δοκιμών αντίστασης στη φωτιά. ΑΠΑΙΤΗΣΕΙΣ ΠΥΡΑΝΤΟΧΗΣ Οι ελάχιστες προϋποθέσεις που πρέπει να εκπληρώνουν κάποιοι τοίχοι και οροφές δημοσίων κτιρίων, που δεν είναι ψηλά πολύ, είναι ψηλά, ή υψηλής συγκέντρωσης κοινού, δίδονται ως παράδειγμα στον ακόλουθο πίνακα: α/α Χρήση του δομικού στοιχείου Πυραντοχή EI Προτεινόμενο Δομικό στοιχείο Παρατηρήσεις Άκαυστα υλικά A1 Pregyfeu MO Δύσκολα αναφλέξιμα υλικά Εύφλεκτα υλικά A2 B C D E αναφλεξιμότητα Αυξημένη,,, wab, La Dura, γύψος, Άλλα υλικά Πυρίμαχο ξύλο Ξύλο άνω των 18 mm Ξύλο μειωμένου πάχους 1 2 Διαχωριστικοί τοίχοι μεταξύ διοικητικών δωματίων κτλ., στα πλαίσια συγκροτημάτων με μια χτισμένη επιφάνεια το πολύ 400 m 2 Διαχωριστικοί τοίχοι μεταξύ των διοικητικών δωματίων, αιθουσών συνάθροισης και διαδρόμων κινδύνου. 30 λεπτά 60 λεπτά D75/50 D105/75 Εκτός των διαχωριστικών, τοίχων προς τους χώρους παραγωγής, αποθήκες τεχνικούς χώρους, και διαδρόμους κινδύνου Με τις εξαιρέσεις του κανονισμού Οι ευρωπαϊκές κατηγορίες κατατάσσουν τα υλικά από A1 (άκαυστα) ως F (μη ταξινομημένα), με ενδιάμεσες κατηγορίες τις A2, B, C, D, E (εύφλεκτα υλικά). Οι κατηγορίες A2, B, C, D, E συμπληρώνονται με πρόσθετα κριτήρια s1 - s3 (η παραγωγή του καπνού) και d0 - d2 (εύφλεκτα σταγονίδια ή σωματίδια). Πυραντοχή: η απόδοση των κατασκευών Η πυραντοχή εκφράζει το χρόνο που η κατασκευή θα συνεχίσει να εξασφαλίζει τη λειτουργία της, στην περίπτωση μιας πυρκαγιάς. Όταν ένας χώρος φλέγεται, πρέπει να αποφύγουμε: την κατάρρευση των δομικών στοιχείων του κτιρίου (σταθερότητα στη φωτιά (R) της δομής) την επέκταση της πυρκαγιάς σε άλλα σημεία (φραγμός της φωτιάς E και θερμομόνωση I) 3 Διαχωριστικά στοιχεία μεταξύ δωματίων επικίνδυνων για πυρκαγιά (εργαστήρια, γραφεία, κουζίνες, αρχεία), σε σχέση με το υπόλοιπο του κτηρίου: -τοίχοι -οροφές 120 λεπτά D135/75 Είναι αποδεκτές και πόρτες μασίφ από Ξύλο ή μεταλλικές (στους συγκεκριμένους τοίχους δεν είναι αποδεκτή η δημιουργία άλλων ανοιγμάτων εκτός των απόλυτα αναγκαίων πορτών για την κυκλοφορία) R Μηχανική αντοχή E Φραγμός στη φωτιά και στα καυτά αέρια I Θερμομόνωση 4 Στοιχεία διαχωρισμού μεταξύ των αποθηκών εύφλεκτών υλικών με μια επιφάνεια μεγαλύτερη των 36 m2 και το υπόλοιπο του κτηρίου, καθώς και μεταξύ των αποθηκών με αντικείμενα αξίας (των μουσείων, αρχείων, βιβλιοθηκών) ανάλογα με την πυκνότητα του θερμικού, φορτίου, αλλά όχι λιγότερο από: -τοίχοι -οροφές 180 λεπτά D165/75 Η πόρτες θα αντέχουν στη φωτιά 1 1/2 ώρα, θα προβλέπονται με μηχανισμό αυτόματου κλεισίματος. Αν υπάρχει εγκατάσταση αυτόματης κατάσβεσης της φωτιάς τα τοιχώματα μπορούν να έχουν σε όλες τις περιπτώσεις 3, ώρες και οι οροφές 1 1/2 αντοχή στη φωτιά Τα συστήματα γυψοσανίδας δεν είναι φέροντα δομικά στοιχεία και έτσι αυτά εντάσσονται στις κατηγορίες E και I. Αυτά έχουν τις μέγιστες επιδόσεις πυραντοχής, μέχρι τα 240 λεπτά. ΣΕΛΙΔΑ 18 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 19

12 Βασικές έννοιες Θερμομόνωση ΑΠΑΙΤΗΣΕΙΣ ΚΑΝΟΝΙΣΜΩΝ ΘΕΡΜΟΜΟΝΩΣΗ Οι οικονομικοί παράγοντες και αυτοί που σχετίζονται με τον σεβασμό προς το περιβάλλον (η μάχη εναντίον του φαινομένου του θερμοκηπίου) οδήγησαν, αρχίζοντας από το 1974, σε περισσότερες πρωτοβουλίες, των οποίων ο σκοπός είναι η ρύθμιση της κατανάλωσης ενέργειας σε εθνικό και διεθνές επίπεδο. Η θερμομόνωση των κτιρίων είναι και αυτή μέρος των δράσεων που συμβάλλουν στη μείωση των δαπανών ενέργειας. ΑΠΑΙΤΗΣΕΙΣ Χρησιμοποιείται το διεθνές σύστημα μονάδων μέτρησης (SI), κατά το οποίο: 1 W = 0,860 kcal/h = 1J/s 1 m²k/w = 1,163 m²h C/kcal 1 W/(m 2 K) = 0,860 kcal/(m 2 h C) 1 Wh = 3600 J = 0,860 kcal Για να τηρηθούν οι κανονισμοί, ένα καινούργιο κτίριο θα πρέπει να ικανοποιεί 3 απαιτήσεις: 1. Η ενέργεια που καταναλώνει C (θέρμανση, θερμό νερό) θα πρέπει να είναι κατώτερη από αυτή ενός κτηρίου με θερμικά χαρακτηριστικά αναφοράς C ref σε θέματα μόνωσης, συστήματος θέρμανσης, συστήματος εξαερισμού. ψ (W/mK) Ο συντελεστής γραμμικής θερμοπερατότητας Η θερμική γραμμική μετάδοση μέσω μιας θερμογέφυρας. Όσο ο ψ είναι μικρότερος, τόσο η απώλεια θερμότητας είναι μικρότερη. λ (W/mK) Ο συντελεστής θερμικής αγωγιμότητας Είναι η ροή θερμότητας που διασχίζει 1 m εκ του πάχους του υλικού για μια διαφορά 1 μεταξύ των δυο πλευρών του. Όσο ο λ είναι μικρότερος, τόσο το υλικό είναι πιο μονωτικό. Όρια ασφαλείας: Όλα τα προϊόντα και τα συστήματα μόνωσης των εσωτερικών τοίχων, καθώς και τα συστήματα θέρμανσης, εξαερισμού, ζεστού νερού, θα πρέπει να εκπληρώνουν κάποια ελάχιστα χαρακτηριστικά. Αυτά ονομάζονται όρια ασφαλείας. Σε ότι αφορά τους αδιαφανείς τοίχους, διακρίνουμε: 1. Τα ελάχιστα όρια των τοίχων, που εκφράζονται σε συντελεστές μεταβίβασης επιφάνειας U και που μπορούν να ερμηνευτούν μέσω της ελάχιστης θερμικής αντίστασης που απαιτείται για τον κάθε τοίχο. Τύπος Τοίχοι σε επαφή με τον εξωτερικό χώρο Δάπεδο κάτω από ταράτσες ή γέφυρες Υπερυψωμένο δάπεδο προς τον εξωτερικό χώρο ή προς έναν χώρο στάθμευσης κοινού. Ταβάνι από σκυρόδεμα. Συντελεστή U maxi (W/m 2.K) Αντίσταση R mini(m 2.K/W) 0,47 1,96 0,30 3,2 0,36 2,6 C C ref 2. Το καλοκαίρι, η εσωτερική θερμοκρασία T ic θa πρέπει να είναι μικρότερη από αυτή ενός κτιρίου με θερμικά χαρακτηριστικά αναφοράς T ic ref : T ic T ic ref R (m 2 K/W) Θερμική αντίσταση Είναι η δυνατότητα ενός υλικού να μειώνει τις θερμικές ροές. Αυτή είναι ευθέως ανάλογη με το πάχος (d) και αντιστρόφως ανάλογη με την αγωγιμότητα του υλικού (λ): R = d / λ. Η θερμική αντίσταση ενός διαχωριστικού τοίχου είναι ίση με το άθροισμα των R των συστατικών υλικών. Πλάκα ταράτσας σε μεταλλική υποδομή Υπερυψωμένο δάπεδο πάνω από χώρους υγιεινής 0,47 2 0, Οι εσωτερικοί τοίχοι και οι εξοπλισμοί, θα πρέπει να καλύπτουν κάποιες ελάχιστες απαιτήσεις που ονομάζονται και όρια ασφαλείας. Αυτό σημαίνει ότι τα προϊόντα ή τα συστήματα που δεν τηρούν αυτές τις ελάχιστες αποδόσεις, δεν είναι δυνατόν να χρησιμοποιηθούν. ΟΙ ΑΠΑΙΤΗΣΕΙΣ ΤΟΥ ΕΠΙΠΕΔΟΥ ΜΟΝΩΣΗΣ Η μόνωση των εσωτερικών τοίχων ενός κτιρίου, υπόκειται σε δυο επίπεδα θερμομονωτικών χαρακτηριστικών: το ελάχιστο επίπεδο και το επίπεδο αναφοράς, επιτρέποντας έτσι τη βελτιστοποίηση του συστήματος μόνωσης και την πραγματοποίηση μιας υψηλού επιπέδου μόνωσης. U (W/m 2 ºC) Η θερμική ροή σε κατάσταση αδράνειας, σε σχέση με την επιφάνεια και τη διαφορά θερμοκρασίας μεταξύ των θερμοκρασιών των περιβαλλόντων που βρίσκονται από τη μία πλευρά και από την άλλη ενός συστήματος. Το αντίστροφο της θερμικής αντίστασης. Όσο το U είναι μικρότερο, τόσο ο τοίχος είναι πιο μονωτικός. 2. Τα όρια ασφαλείας των θερμογεφυρών, εκφράζονται σε γραμμικούς συντελεστές, που δεν μπορούν να ξεπεράσουν τα ακόλουθα όρια: 0,99 W/m.K στις μονοκατοικίες 1,10 W/m.K στις πολυκατοικίες ΣΕΛΙΔΑ 20 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 21

13 Βασικές έννοιες Μηχανικές ιδιότητες ΑΠΑΙΤΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΙΑΧΩΡΙΣΤΙΚΟΥΣ ΤΟΙΧΟΥΣ ΚΑΙ ΕΠΕΝΔΥΣΕΙΣ ΤΟΙΧΩΝ ΣΥΝΗΘΙΣΜΕΝΟΥ ΥΨΟΥΣ Μόνιμα φορτία - στερεωμένα Φορτία 30 kg ανά σημείο στερέωσης Ειδικές διατάξεις για: φορτία > 30 kg γραμμικά > 30 kgm (dan. m) Για άλλα φορτία, επικοινωνήστε με το τμήμα τεχνικής υποστήριξης SINIAT. Η ασφάλεια στους κραδασμούς Η ενδογενής ασφάλεια του διαχωριστικού τοίχου. Ο διαχωριστικός τοίχος, συμπεριλαμβανομένου των ενώσεών του, δεν πρέπει να σπάσει ή να φθείρεται επικίνδυνα, κατά την πρόσκρουση με ένα μαλακό σώμα με μια ενέργεια κρούσης των 240 J και κατά την πρόσκρουση με ένα σκληρό σώμα, με μια ενέργεια κρούσης των 10 J. Οι διαχωριστικοί τοίχοι Οι Εξαιρετικά δυνατοί άνεμοι εκπληρώνουν αυτή την απαίτηση. Η απαίτηση ικανοποιείται όταν ο τοίχος αντέχει σε μια κρούση των 240 J: αυτή καλύπτεται στην περίπτωση των τοίχων. Οι σεισμοί Οι απαιτήσεις σχετικά με τη συμπεριφορά κατά τη διάρκεια σεισμού των μη φερόντων δομικών στοιχείων, είναι : η αποφυγή της απώλειας των ανθρώπινων ζωών ή του τραυματισμού των ατόμων εκ του εξωτερικού ή του εσωτερικού των κατασκευών, μέσω της αποκόλλησης και της πτώσης των μη φερόντων δομικών στοιχείων η αποφυγή της διακοπής των δραστηριοτήτων και των βασικών υπηρεσιών, κατά τη διάρκεια και μετά το σεισμό, μέσω της φθοράς/θέσης εκτός λειτουργίας των μη φερόντων δομικών στοιχείων η αποφυγή της φθοράς κάποιων πολιτιστικών ή καλλιτεχνικών αγαθών μεγάλης αξίας ο περιορισμός των υλικών ζημιών ως προς το μέγεθος και τη βαρύτητά τους η εξασφάλιση των διαδρόμων διαφυγής των ατόμων εκ της οικοδομής και των προσβάσεων για τις ομάδες επέμβασης η αποφυγή /ο περιορισμός της φθοράς κάποιων δομικών στοιχείων ως συνέπεια της αλληλεπίδρασης αυτών με τα μη φέροντα δομικά στοιχεία. ο περιορισμός της ψυχολογικής επίδρασης που οφείλεται στην ταλαιπωρία των ενοίκων οι στερεώσεις θα έχουν αρκετή αντοχή και ακαμψία και θα γίνουν έτσι ώστε να εξασφαλίζουν την άμεση μετάδοση των σχετικών σεισμικών και των βαρυτικών δυνάμεων από τα μη φέροντα δομικά στοιχεία προς την φέρουσα κατασκευή ή ένα άλλο μη φέρον δομικό στοιχείο, το οποίο με τη σειρά του θα πρέπει συνδέεται άμεσα στην φέρουσα κατασκευή. οι διαχωριστικοί τοίχοι που στερεώνονται στο επίπεδο της αναρτώμενης οροφής καθώς και οποιοιδήποτε διαχωριστικοί τοίχοι, άνω των 2,00 m, θα στερεωθούν πλευρικά στη φέρουσα κατασκευή. Το σύστημα στερέωσης θα είναι ανεξάρτητο από το σύστημα στερέωσης της αναρτώμενης οροφής. 10 joules = 1kg x m 10 joules = 1 dan x m 1 joule = 1 N x m 1 kg = 1 dan P : Κώδικας σεισμικού σχεδιασμού ΟΡΟΦΕΣ Μόνιμα φορτία- στερεωμένα σημειακά φορτία 3 kg είναι αποδεκτά σε οποιοδήποτε σημείο σημειακά φορτία < 10 kg είναι αποδεκτά αν είναι στερεωμένα επί της μεταλλικής δομής και σε απόσταση μεταξύ τους 1,20 m εκτός αυτών, η απευθείας στερέωση των φορτίων θα γίνει επί της υποστηρικτικής δομής, ανεξάρτητα από τη δομή της οροφής Η ευθύνη της επιλογής των μεταλλικών στερεώσεων (βύσματα, στερεώματα) ανήκει στον εφαρμοστή του συστήματος. Σας συστήνουμε ώστε στην επιλογή των μηχανικών στερεώσεων (βυσμάτων, αγκυρίων), να λάβετε υπόψη : τη φύση του υποστηρικτικού δομικού στοιχείου το βάρος της οροφής (το φορτίο που υποστηρίζεται από τη στερέωση πρέπει να είναι στο 1/3 εκ του φορτίου που έχει δηλώσει ο παραγωγός του στοιχείου στερέωσης) Οι σεισμοί Οι αναρτώμενες οροφές με μια επιφάνεια μεγαλύτερη των 100 m² θα προβλέπονται να έχουν πλευρικές στερεώσεις στη κύρια δομή. Οι αναρτώμενες οροφές με μια επιφάνεια μεγαλύτερη των 250 m² θα διαχωριστούν σε περιοχές επιφάνειας 250m² μέσω αρμών διαχωρισμού ή μέσω τοίχων που θα αναπτύσσονται καθ ολο το ύψος του ορόφου. Αυτό το μέτρο μπορεί να αποφευχθεί αν αποδειχθεί μέσω υπολογισμού ότι το σύστημα στερέωσης μπορεί να παραλάβει εξολοκλήρου τις πλευρικές μετακινήσεις της οροφής. Στην περίπτωση που η οροφή έχει διαφορετικά επίπεδα, η πλευρική σταθερότητα της κάθε περιοχής θα εξασφαλίζεται μέσω ενός ιδίου συστήματος μπλοκαρίσματος των πλευρικών μετακινήσεων (αντιστήριγμα), οι σωληνώσεις, οι αγωγοί εξαερισμού, τα ηλεκτρικά καλώδια και τα άλλα στοιχεία των εγκαταστάσεων, δεν θα στερεωθούν στην αναρτώμενη οροφή. Η σεισμική δύναμη της συνολικής μάζας της αναρτώμενης οροφής, θα μεταβιβαστεί, μαζί με τα αντίστοιχα κάθετα φορτία, μέσω των στερεώσεων της οροφής, στα στοιχεία της κύριας δομής ή στα στοιχεία των πλευρικών τοίχων. Απαγορεύεται η κυκλοφορία επί της επιφάνειας της οροφής. Η επίσκεψη αυτής θα γίνεται μόνο μέσω των θυρίδων επίσκεψης. ΑΠΑΙΤΗΣΕΙΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΔΙΑΧΩΡΙΣΤΙΚΟΙ ΤΟΙΧΟΙ ΚΑΙ ΕΠΕΝΔΥΣΕΙΣ ΤΟΙΧΩΝ ΣΥΝΗΘΙΣΜΕΝΟΥ ΥΨΟΥΣ Ο άνεμος Στα δωμάτια με μηδέν, μικρή ή μέση διαπερατότητα, P = 20 kg/m 2 και το βέλος 5 mm Ο καθορισμός του ύψους μέσω του τύπου: h = h Η πίεση του κοινού Δεν υπάρχουν ειδικές απαιτήσεις. Η απόδοση του συστήματος παραμένει αμετάλλακτη στην περίπτωση των ακόλουθων κραδασμών Για επένδυση-τοίχο: ελαφρός κραδασμός 50 kg,100 J μαλακός κραδασμός 3 kg,20 J σκληρός κραδασμός 0,5 kg,1 J Η απουσία των φθορών Είναι αποδεκτά: ίχνος κρούσης 2 cm και βύθιση 1 mm. Τα συστήματα εκπληρώνουν αυτές τις απαιτήσεις Η παραμόρφωση των δομών και των οροφών Για τους διαχωριστικούς τοίχους, μεγαλύτερου μήκους από 15 μέτρα, είναι υποχρεωτικό να υπάρχει ένας αρμός διαστολής ανά 10 μέτρα και μπροστά από τους αρμούς διαστολής της κατασκευής. h και I: Το ύψος και η ροπή αδράνειας των ορθοστατών των διαχωριστικών τοίχων στον υπολογισμό. h 0 και I 0 : Το ύψος και η ροπή αδράνειας ενός ορθοστάτη του διαχωριστικού τοίχου αναφοράς: απλή επένδυση D75/50 h 0 = 2,50m; I 0 = 2,75 cm 4 διπλή επένδυση D100/50 h 0 = 2,50m; I 0 = 2,75 cm 4 h 0 και I 0 είναι τα στοιχεία για μια τοποθέτηση με διάστημα 600 mm. Για 400 mm αυξάνεται το I με 50%. * P κώδικας σεισμικού σχεδιασμού ΣΕΛΙΔΑ 22 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 23

14 Βασικές έννοιες ΤΟΙΧΟΙ ΚΑΙ ΕΠΕΝΔΥΣΕΙΣ ΤΟΙΧΩΝ ΜΕΓΑΛΟΥ ΥΨΟΥΣ Φορτία ανέμου επί των διαχωριστικών τοίχων Διαχωριστικός τοίχος μεταξύ δυο δωματίων με μηδέν διαπερατότητα (παράδειγμα: αίθουσα κινηματογράφου): P = 10 dan/m² Βέλος κάμψης H/240 Σε ένα δωμάτιο με μηδέν διαπερατότητα µ = 0 και ένα δωμάτιο με μικρή διαπερατότητα ( µ 5%) π.χ.: οι διαχωριστικοί τοίχοι μεταξύ ενός στεγανού δωματίου και ενός δωματίου κοινής εσωτερικής κυκλοφορίας, μονωμένο από τον εξωτερικό χώρο μέσω μιας πόρτας κατά κανόνα κλειστής : P = 15 dan/m² Βέλος κάμψης H/240 Διαχωριστικός τοίχος μεταξύ δυο δωματίων με μικρή διαπερατότητα ( µ 5%): P = 20 dan/m² Βέλος κάμψης H/240 Διαχωριστικός τοίχος μεταξύ ενός δωματίου με μέση διαπερατότητα (5% < µ 15%) π.χ: κτήρια τρέχουσας χρήσης, νοσοκομεία, κατοικίες, γραφεία, σχολικά κτήρια, ξενοδοχεία και ενός δωματίου μικρής διαπερατότητας, μηδέν ή μέσης : P = 40 dan/m² Βέλος κάμψης H/240 ΟΡΟΦΕΣ Ο άνεμος Στα δωμάτια με διαπερατότητα μηδέν, μικρή ή μέση : P = 10 kg/m² συμπεριλαμβανομένου και του μονωτικού υλικού. Η παραμόρφωση των μεταλλικών δομών και των οροφών Η μεταλλική υποδομή των οροφών, επιτρέπει γενικά την απορρόφηση των προβλέψιμων κανονικά, παραμορφώσεων λόγω των δαπέδων. Παρόλα αυτά, συστήνουμε να περιοριστεί το βέλος της υποδομής των οροφών μας, όταν οι διαχωριστικοί τοίχοι σταματούν κάτω από την οροφή. Για οροφές μεγάλων διαστάσεων, η οροφή θα πρέπει να διακόπτεται από έναν αρμό, τοποθετημένο ανά περίπου 15μ. Ένας αρμός διαστολής, είναι αναγκαίος όταν υπάρχει: αλλαγή στη κατεύθυνση του οπλισμού της φέρουσας πλάκας της οροφής αρμός διαστολής της φέρουσας κατασκευής d G ΡΟΠΗ ΚΑΜΨΗΣ M = G x d G = το βάρος του φορτίου που θα αναρτηθεί (kg ή dan) d = η απόσταση από το κέντρο βάρους του φορτίου μέχρι το διαχωριστικό τοίχο (m) Αν M > 30 kgm, συμβουλευτείτε το τμήμα τεχνικής υποστήριξης της SINIAT για να πραγματοποιήσει μια ειδική μελέτη. Διαχωριστικός τοίχος μεταξύ ενός δωματίου μεγάλης διαπερατότητας (µ >15%) βιομηχανικοί χώροι, αποθήκες εμπορευμάτων και ένα δωμάτιο με μηδέν, μικρή, μέση ή μεγάλη διαπερατότητα : P = 60 dan/m² Βέλος κάμψης H/240 Φορτία ανέμου επί των επενδύσεων των τοίχων Διπλή επένδυση του στεγανού τοίχου (σκυρόδεμα ή τοιχοποιία) σε ένα δωμάτιο με μικρή διαπερατότητα: P = 10 dan/m² Βέλος κάμψης H/240 Η ΔΙΑΠΕΡΑΤΟΤΗΤΑ ΜΙΑΣ ΕΠΙΦΑΝΕΙΑΣ Η διαπερατότητα ενός τοίχου είναι ίση με τη σχέση του συνόλου των επιφανειών με δυνατότητα ανοίγματος προς την συνολική επιφάνεια. µ = (S2 + S3) /So = (c * e + a * d)/ (H * B) S0 = H x B: συνολική επιφάνεια πρόσοψης S1 = b x e: επιφάνεια σταθερού παραθύρου (άνευ σημασίας) S2 = c x e: επιφάνεια κινητού παραθύρου S3 = a x d: επιφάνεια πόρτας με 2 ανακλινόμενες πόρτες H στο επόμενο παράδειγμα: e ΠΟΡΤΑ d S3 a ΣΤΑΘΕΡΟ ΚΙΝΗΤΟ ΠΑΡΑΘΥΡΟ ΠΑΡΑΘΥΡΟ S1 S2 b c B Διπλή επένδυση μιας πρόσοψης, ελαφριάς, μη αεριζόμενης, σε ένα δωμάτιο με μικρή ή μέση διαπερατότητα : P = 15 dan/m² Βέλος κάμψης H/240 Διπλή επένδυση μιας πρόσοψης, ελαφρώς αεριζόμενης, σε ένα δωμάτιο με μικρή, μέση ή μεγάλη διαπερατότητα: P = 20 dan/m² Βέλος κάμψης H/240 Η πίεση του κοινού Στην περίπτωση των ελαστικών παραμορφώσεων, η αίσθηση άνεσης εξασφαλίζεται από μια παραμόρφωση το πολύ 1cm στα 1,50 m από το έδαφος με μια πίεση 50 kg/m 2 όταν αυτή η παραμόρφωση γίνεται αισθητή. T : 0,636H 0.33 s όπου: T: είναι η περίοδος που εκφράζεται σε δευτερόλεπτα, του θεμελιώδους τρόπου δόνησης του τοίχου H: ύψος του τοίχου σε μέτρα EI: σκληρότητα του τοίχου σε Nm² M: ολική μάζα ανά μονάδα μήκους, σε σχέση με τον συγκεκριμένο ορθοστάτη, σε kg/m² Βαριές πόρτες Ισχύουν απαιτήσεις κανονισμών ή ειδικές ρυθμίσεις. ΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΗΣ ΠΑΡΑΜΟΡΦΩΣΗΣ ΤΩΝ ΟΡΟΦΩΝ ΕΠΙ ΤΩΝ ΔΙΑΧΩΡΙΣΤΙΚΩΝ ΤΟΙΧΩΝ Οι τοίχοι δεν είναι φέροντες τοίχοι και έτσι απαγορεύεται η υπερβολική φόρτιση αυτών (φόρτιση > ίδιο βάρος + τα φορτία που παρουσιάστηκαν προηγούμενα). Η άσκηση φορτίου επί των τοίχων Σε ορισμένες καταστάσεις, οι μετακινήσεις των οροφών μπορούν να προκαλέσουν μια παρασιτική άσκηση φορτίου επί των τοίχων, μέσω της δράσεως της καμπύλης αποφόρτισης. Γωνιακές παραμορφώσεις Οι παραμορφώσεις των οροφών και των δομών, μπορούν μερικές φορές να οδηγήσουν σε γωνιακές παραμορφώσεις των τοίχων (προπάντων στην περίπτωση των κτιρίων με ξύλινη δομή, χαμηλής ποιότητας). Η άσκηση έλξης Όταν το βέλος κάμψης (η παραμόρφωση) της κάτω οροφής ξεπερνά αυτό της πάνω οροφής : αυτές οι διαφοροποιούμενες συμπιέσεις, μπορούν να οδηγήσουν σε μια άσκηση έλξης επί των τοίχων. Σε αυτή την περίπτωση, πρέπει να εγκατασταθούν στοιχεία ακαμψίας ή να γίνει κατασκευή αντιστάθμισης της διαστολής ολίσθησης, ανάλογου μεγέθους. Ο ορισμός του ενεργού βέλους κάμψης Είναι η κάμψη της οροφής, μετά την εγκατάσταση των τοίχων ή του δαπέδου από πλακάκια. Ο υπολογισμός του ενεργού βέλους κάμψης, δεν λογαριάζει τις άμεσες παραμορφώσεις της οροφής κάτω από το ίδιο του το βάρος. Πρέπει να λάβει υπόψη τα ακόλουθα φαινόμενα : διαφορετικές παραμορφώσεις (προπάντων μετακινήσεις) όλων των φορτίων μεγάλης διάρκειας (ίδιο βάρος της οροφής, τα μόνιμα φορτία, οι επιδράσεις της υπαναχώρησης, προ-συμπίεση κτλ.). οι άμεσες παραμορφώσεις όλων των φορτίων μεγάλης διάρκειας, εφαρμοζόμενων επί των τοίχων (ή του δαπέδου), παράδειγμα : το δάπεδο από πλακάκια που πραγματοποιήθηκε μετά την εγκατάσταση των τοίχων. άμεσες παραμορφώσεις που οφείλονται στα μεταβλητά φορτία (ειδικότερα κλιματικά και δυναμικά). ΣΕΛΙΔΑ 24 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 25

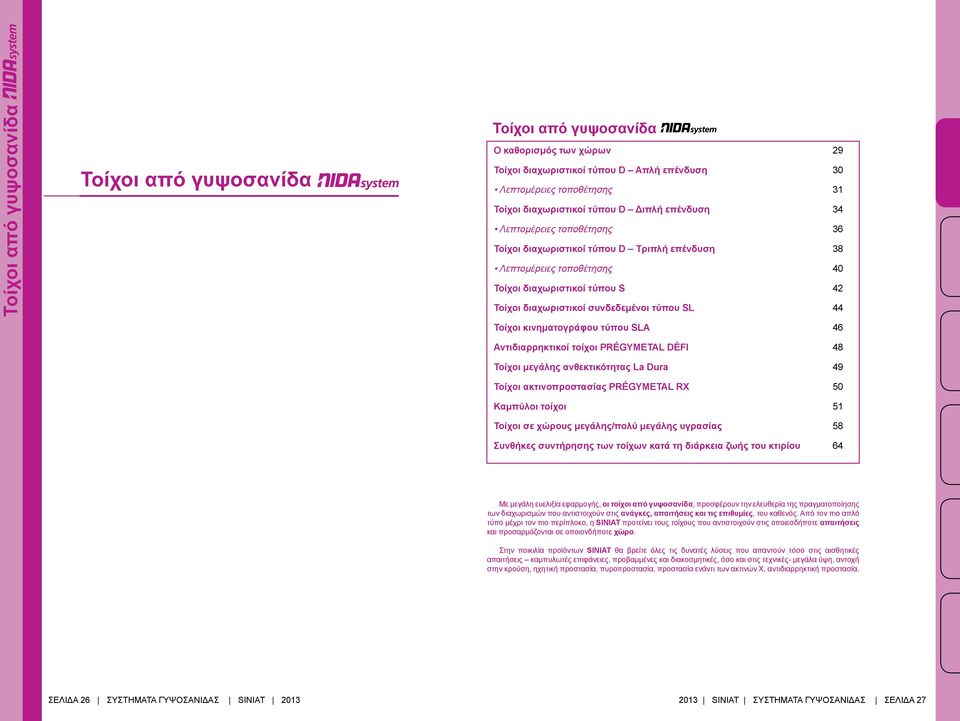

15 Τοίχοι από γυψοσανίδα Τοίχοι από γυψοσανίδα Τοίχοι από γυψοσανίδα Ο καθορισμός των χώρων 29 Τοίχοι διαχωριστικοί τύπου D Απλή επένδυση 30 Λεπτομέρειες τοποθέτησης 31 Τοίχοι διαχωριστικοί τύπου D Διπλή επένδυση 34 Λεπτομέρειες τοποθέτησης 36 Τοίχοι διαχωριστικοί τύπου D Τριπλή επένδυση 38 Λεπτομέρειες τοποθέτησης 40 Τοίχοι διαχωριστικοί τύπου S 42 Τοίχοι διαχωριστικοί συνδεδεμένοι τύπου SL 44 Τοίχοι κινηματογράφου τύπου SLA 46 Αντιδιαρρηκτικοί τοίχοι PRÉGYMETAL DÉFI 48 Τοίχοι μεγάλης ανθεκτικότητας La Dura 49 Τοίχοι ακτινοπροστασίας PRÉGYMETAL RX 50 Καμπύλοι τοίχοι 51 Τοίχοι σε χώρους μεγάλης/πολύ μεγάλης υγρασίας 58 Συνθήκες συντήρησης των τοίχων κατά τη διάρκεια ζωής του κτιρίου 64 Με μεγάλη ευελιξία εφαρμογής, οι τοίχοι από γυψοσανίδα, προσφέρουν την ελευθερία της πραγματοποίησης των διαχωρισμών που αντιστοιχούν στις ανάγκες, απαιτήσεις και τις επιθυμίες, του καθενός. Από τον πιο απλό τύπο μέχρι τον πιο περίπλοκο, η SINIAT προτείνει τους τοίχους που αντιστοιχούν στις οποιεσδήποτε απαιτήσεις και προσαρμόζονται σε οποιονδήποτε χώρο. Στην ποικιλία προϊόντων SINIAT θα βρείτε όλες τις δυνατές λύσεις που απαντούν τόσο στις αισθητικές απαιτήσεις καμπυλωτές επιφάνειες, προβαμμένες και διακοσμητικές, όσο και στις τεχνικές- μεγάλα ύψη, αντοχή στην κρούση, ηχητική προστασία, πυροπροστασία, προστασία ενάντι των ακτινών Χ, αντιδιαρρηκτική προστασία. ΣΕΛΙΔΑ 26 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 27

16 Ο καθορισμός των χώρων Τοίχοι από γυψοσανίδα Χώροι κατηγορίας στεγανότητας P0 Η διαπερατότητα των διαχωρισμένων τμημάτων θεωρείται μηδενική, µ = 0. Είναι χώροι που συνήθως είναι κλειστοί, δεν υπάρχει επικοινωνία με το εξωτερικό παρά μόνο μέσω ενός θαλάμου. Αυτού του είδους χώροι, είναι γενικά χώροι με ειδικές τεχνικές απαιτήσεις, με ακουστικές απαιτήσεις ή συνθήκες ελεγχόμενου περιβάλλοντος. Παραδείγματα: Αίθουσες κινηματόγραφου, στούντιο ηχογράφησης, εργαστήρια με ελεγχόμενο περιβάλλον, κτλ. Χώροι κατηγορίας στεγανότητας P1 Η διαπερατότητα των διαχωρισμένων τμημάτων θεωρείται χαμηλή µ 5%. Υπάρχουν χώροι που γενικά διασυνδέουν στεγανούς χώρους και χώρους κοινής κυκλοφορίας, που με τη σειρά τους είναι απομονωμένοι από το εξωτερικό μέσω μιας πόρτας που συνήθως είναι κλειστή. Παραδείγματα: θάλαμος πρόσβασης μεταξύ των χώρων με αυξημένο επίπεδο στεγανότητας και κοινών διαδρόμων. Χώροι κατηγορίας στεγανότητας P2 Η διαπερατότητα των διαχωρισμένων τμημάτων θεωρείται μεσαία 5% µ 15%. Είναι χώροι με κανονικές συνθήκες χρήσης νοσοκομείο, σχολείο, κατοικίες, γραφείο. Χώροι κατηγορίας στεγανότητας P3 Η διαπερατότητα των διαχωρισμένων τμημάτων θεωρείται μεγάλη 15 % µ. Είναι χώροι με εξαιρετικές συνθήκες εκμετάλλευσης. Βιομηχανικοί χώροι, αποθήκες, υπόστεγα. Η υπολογιζόμενη πίεση, ανάλογα με τον τύπο του χώρου ΠΕΡΙΠΤΩΣΗ Χώρος 1 Χώρος 2 Πίεση Qd (dan/m 2 ) P0 P0 10 A B P1 P0 15 P1 P1 20 P2 P2 40 P3 P3 60* A τύπος χώρου χωρίς άμεση επαφή με το εξωτερικό B τύπος χώρου άμεσα επηρεασμένος από το τοπικό καθεστώς των ανέμων ΣΕΛΙΔΑ 28 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 29

17 Τοίχοι από γυψοσανίδα ΤΟΙΧΟΙ ΑΠΛΗΣ ΕΠΕΝΔΥΣΗΣ ΣΧΗΜΑΤΙΚΗ ΔΙΑΤΑΞΗ Οι διαχωριστικοί τοίχοι τύπου D με πάχος 75, 80, 86, 100, 105, 125, 130 mm, που αποτελούνται από την στερέωση δυο πλακών με βίδες επί ενός μεταλλικού σκελετού που δημιουργεί ένα κενό ανάμεσά τους. Χρησιμοποιώντας την μειώνεται η μετάδοση του ήχου μέχρι και 2 db σε σύγκριση με τη χρήση μιας απλής πλάκας ίδιου πάχους. + 2 db Τοίχοι διαχωριστικοί τύπου D ΕΠΙΔΟΣΕΙΣ Σύστημα Τύπος προφίλ UW,CW 0,6 mm D75/50 50 D100/75 75 D125/ D80/50 50 D105/75 75 D130/ Απόσταση ορθοστατ μέγιστο ύψος Απλός ορθοστάτης 15 da/n 20 da/n 60 3,1 2, , ,6 4,2 60 4, ,7 5, ,5 60 5,25 4,5 40 6, ,4 6,7 60 3,25 2,9 40 4,15 3,9 30 4,75 4, ,65 4, ,85 5, ,15 5, ,4 4, ,65 6, ,5 6,85 Πάχος λαμαρίνας μεταλλικού προφίλ - 0,6 mm Αριθμός και τύπος πλακών Δείκτης ηχομόνωσης R w (db) Χωρίς μόνωση * όλες οι τιμές υπολογίζονται για μια μέση απόκλιση του συστήματος του H/240, για κανονικές συνθήκες φόρτισης της κατασκευής ** οι τιμές των ακουστικών δεικτών είναι ενδεικτικές σύμφωνα με κάποιες προσομοιώσεις για απλό ορθοστάτη με απόσταση ορθοστατών 60 cm, 20 dan, πλάκα Με μόνωση Πυραντοχή EI 2 x 12, x 12, x 12, x x x Πετροβάμβακας 80mm, 40 Kg/m 3 Υάλοβάμβακας 50mm, 10,5 kg/m 3 *** τα ύψη που υπολογίστηκαν ισχύουν για τις πλάκες και για πλάκες με ανώτερες μηχανικές ιδιότητες. * Συστήνουμε το γέμισμα του διάκενου με υαλοβάμβακα/πετροβάμβακα * Στην περίπτωση που το μήκος του τοίχου ξεπερνά τα 15 m θα υπάρχουν κάθετοι αρμοί διαστολής ανά διαστήματα των 10 m και μπροστά στους δομικούς αρμούς της οικοδομής. με με Πλάκα Αρμολόγηση με ταινία και γύψο αρμού Στρωτήρας (UW) Ορθοστάτης (CW) Βίδα AF212 Ενδεχομένως μονωτικό υλικό Σφράγισμα για τον αέρα για Rw + C 41 db (επί της φινιρισμένης πλάκας) Αυτοκόλλητη μονωτική ταινία ΣΥΝΗΘΙΣΜΕΝΕΣ ΧΡΗΣΕΙΣ Νέες εργασίες και ανακαινίσεις Κατοικίες Γραφεία Ο διαχωρισμός του εσωτερικού χώρου σε νοσοκομεία και ξενοδοχεία Εργασίες σε χώρους με υγρασία και πλακάκια χρησιμοποιώντας ή wab (δες χώροι με υγρασία σελ. 58) ΠΛΕΟΝΕΚΤΗΜΑΤΑ Τεχνική έγκριση για Δωμάτια με υγρασία Πυραντοχή από 30' μέχρι το πολύ 90' D75/50 - D86/50 D100/75 - D105/75 D125/100 - D130/100 Εφαρμογή στις ανακαινίσεις και τις εσωτερικές διαρρυθμίσεις Μεγάλη ποικιλία μηχανικών, ακουστικών, θερμικών επιδόσεων και πυραντοχής Ολοκληρωμένο σύστημα με τις πλάκες και τις οροφές Διάκενο από 49 mm ως 99 mm που επιτρέπει την ενσωμάτωση μονωτικού υλικού, σωλήνων, καλωδίων, κτλ. Οικονομία στο κατασκευαστικό κόστος της φέρουσας κατασκευής λόγω του μειωμένου βάρους ανά τετραγωνικό μέτρο Μέσες ΠΟΣΟΤΗΤΕΣ ανά m 2 ΤΟΙΧΟΥ με H max = 6,00 και μήκος 5m Έχουν καθοριστεί για ένα ύψος δωματίου των 6,00 m, συμπεριλαμβανομένων των ανοιγμάτων. Ο συντελεστής απωλειών δεν συμπεριλαμβάνεται στον πίνακα υπολογισμού. Αυτός θα καθοριστεί από τον κατασκευαστή ανάλογα με τις ιδιαιτερότητες της εργασίας ΜΗ ΞΕΧΝΑΤΕ Το στήριγμα υγιεινής για τα αναρτώμενα αντικείμενα υγιεινής (αν είναι αναγκαίο το στήριγμα για την αποχέτευση) Ταινία ή γωνιόκρανο για την ενίσχυση των εξωτερικών γωνιών Η τοποθέτηση του στρωτήρα δαπέδου και οροφής : - με καρφωτικό, κάρφωμα - με βύσματα, βίδες, συγκόλληση Στους χώρους με υγρασία χρησιμοποιούνται ειδικές άνθυγρες πλάκες και μονώνονται στη βάση τους (δες χώροι με υγρασία σελ. 58) Ενισχυμένοι ορθοστάτες για βαριές πόρτες και παράθυρα Όταν απαιτείται, ελαστικές αρμολογήσεις μεταξύ του στρωτήρα και του φέροντος σκελετού * Για επικόλληση πλακών και για επισκευές αρμών >3 mm ΣΕΛΙΔΑ 30 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT 2013 ** Για τα πυράντοχα συστήματα είναι υποχρεωτική η χρήση υαλοταινίας (δικτυωτή) 2013 SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 31 ΠΡΟΪΟΝΤΑ ΠΟΣΟΤΗΤΕΣ Απλός ορθοστάτης ΔΙΠΛΟΣ ΟΡΘΟΣΤΑΤΗΣ = 60 cm = 40 cm = 30 cm = 60 cm = 40 cm = 30 cm Πλάκα 2,00 m 2 2,00 m 2 2,00 m 2 2,00 m 2 2,00 m 2 2,00 m 2 Στρωτήρας (UW) 0,80 m 0,90m 1,10 m 1,30 m 1,70 m 2,10 m Ορθοστάτης (CW) 2,00 m 2,80 m 4,00 m 3,60 m 5,20 m 7,20 m Βίδες AF 212x25(12,5) 30 κομ. 45 κομ. 60 κομ. 30 κομ. 45 κομ. 60 κομ. AF 212x35(15) Βίδες AP 421x9,5 3,5 κομ. 4,5 κομ. 7 κομ. 6,4 κομ. 9,2 κομ. 13 κομ. 0,50 kg 0,50 kg 0,50 kg 0,50 kg 0,50 kg 0,50 kg Ταινία αρμολόγησης** 3,50 ml 3,50 ml 3,50 ml 3,50 ml 3,50 ml 3,50 ml * 0,10 kg 0,10 kg 0,10 kg 0,10 kg 0,10 kg 0,10 kg Μονωτικό(προαιρ.)υαλοβαμβ. 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 Συνδετήρας υαλοβάμβακα 1 κομ. 1 κομ. 1 κομ. 1 κομ. 1 κομ. 1 κομ. Αυτοκόλλητημονωτική ταινία 0,80 ml 0,80 ml 0,80 ml 0,80 ml 0,80 ml 0,80 ml

18 Λεπτομέρειες Τοποθέτησης Τοίχοι από γυψοσανίδα Χαρτοταινία Άκαμπτη σύνδεση με τοίχο από σκυρόδεμα Προφίλ προστασίας άκρης AF212 Στρωτήρας (UW) AF212 Βύσμα Ταινία στεγανότητας Αυτοκοχλιούμενη βίδα AF212 Στρωτήρας (CW) Τοποθέτηση γυψοσανίδας: εναλλαγή των αρμών στην απέναντι πλάκα, στον ίδιο ορθοστάτη Στρωτήρας (UW) Λωρίδα στεγανωτική σιλικόνης 60 cm (30/40) Αυτοκοχλιούμενη βίδα AF212 Στεγανωτική ταινία Βύσμα Σύνδεση σε «T» με διακοπτόμενη επένδυση Σύνδεση κάτω από δάπεδο σκυροδέματος μέσω οροφής από διακοπτόμενη γυψοσανίδα AF Στεγανωτική ταινία AF212 Χαρτοταινία 20 Ορθοστάτης (CW) 100 Προφίλ προστασίας άκρης Εναλλαγή αρμών στην κάθετη διάταξη AF212 Προφίλ προστασίας άκρης Αυτοδιάτρητη βίδα AP421 Ορθοστάτης (CW) Προφίλ προστασίας της γωνίας Στην περίπτωση που το μήκος του τοίχου ξεπερνάει τα 15m, θα τοποθετηθούν αρμοί διαστολής σε αποστάσεις το πολύ 10 m. Σύνδεση γωνίας Σύνδεση επί πλάκας σκυροδέματος Συρόμενη σύνδεση αρμός διαστολής τουλαχ 400 mm Ορθοστάτης (CW) Στρωτήρας (UW) Λωρίδα στεγανωτική σιλικόνης Στεγανωτική ταινία Βύσμα Σύνδεση με πλάκα σκυροδέματος επί δαπέδου τσιμεντοκονιάματος Χαρτοταινία Γύψος αρμολόγησης Αυτοκοχλιούμενη βίδα AF212 Βύσμα Στεγανωτική ταινία Στρωτήρας (UW) Άκαμπτη σύνδεση κάτω από οροφή σκυροδέματος Βύσμα Ταινία στεγανότητας Αυτοκοχλιούμενη βίδα AF212 Προφίλ προστασίας της γωνίας Ταινία γυψοσανίδας Στρωτήρας (UW) Συρόμενη σύνδεση με πυροπροστασία, μεταξύ γυψοσανίδας και των στοιχείων εκ σκυροδέματος Κάθετη τοποθέτηση *Οι οριζόντιοι αρμοί των γειτονικών πλακών πρέπει να εναλλάσσονται υψομετρικά κατά τουλάχιστον 400mm για να αποφευχθεί ο σχηματισμός των συνεχόμενων διασταυρωμένων αρμών. ΣΕΛΙΔΑ 32 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 33

19 Τοίχοι από γυψοσανίδα ΤΟΙΧΟΙ ΔΙΠΛΗΣ ΕΠΕΝΔΥΣΗΣ ΣΧΗΜΑΤΙΚΗ ΔΙΑΤΑΞΗ Τοίχοι διαχωριστικοί τύπου D με πάχος 100, 110, 125, 135, 150, 160 mm, που αποτελούνται από την στερέωση τεσσάρων πλακών με βίδες επί ενός μεταλλικού σκελετού που δημιουργεί ένα κενό ανάμεσά τους. Χρησιμοποιώντας την μειώνεται η μετάδοση του ήχου μέχρι και 4 db σε σύγκριση με τη χρήση μιας απλής πλάκας ίδιου πάχους. + 4 db Τοίχοι διαχωριστικοί τύπου D ΕΠΙΔΟΣΕΙΣ Σύστημα Τύπος προφίλ UW,CW 0,6 mm D100/50 50 D125/75 75 D150/ D110/50 50 D135/75 75 D160/ Απόσταση ορθοστατ μέγιστο ύψος Απλός ορθοστάτης Διπλός ορθοστάτης 15 da/n 20 da/n 20 da/n 60 4,1 3,5 4,9 40 5,2 4,7 5,2 30 5,4 4,9 5,4 60 5,75 5,25 6,2 40 6,5 5,9 6,6 30 6,8 6, ,75 6 7,4 40 7,8 7, ,2 7,4 8,6 60 4,25 3, ,35 4,7 5, ,55 4,9 5, ,9 5,4 6, ,65 6,1 6, ,9 6,35 7,3 60 6,9 6,15 7, ,9 7,25 8, ,3 7,5 8,7 Αριθμός και τύπος πλακών Δείκτης ηχομόνωσης R w (db) Χωρίς μόνωση Με μόνωση Πυραντοχή EI 4 x 12, x 12, ' 4 x 12, ' 4 x x x * όλες οι τιμές υπολογίζονται για μια μέση απόκλιση του συστήματος H/240, για κανονικές συνθήκες φόρτισης Υάλοβάμβακας 50 mm, 10,5 kg/m 3 της κατασκευής Πετροβάμβακας 80mm, 40 kg/m 3 ** οι τιμές των ακουστικών δεικτών είναι ενδεικτικές σύμφωνα με κάποιες προσομοιώσεις για απλό ορθοστάτη. ** Διάκενο ορθοστατών 60 cm, 20 dan, πλάκα *** τα ύψη που υπολογίστηκαν ισχύουν για τις πλάκες και για πλάκες με ανώτερες μηχανικές ιδιότητες. * Συστήνουμε το γέμισμα του διάκενου με υαλοβάμβακα/πετροβάμβακα * Στην περίπτωση που το μήκος του τοίχου ξεπερνά τα 15 m θα υπάρχουν κάθετοι αρμοί διαστολής ανά διαστήματα των 10 m και μπροστά στους δομικούς αρμούς της οικοδομής με με Πλάκα Αρμολόγηση με ταινία και γύψο αρμού Στρωτήρας (UW) Ορθοστάτης (CW) Βίδα AF212 Ενδεχομένως μονωτικό υλικό Σφράγιση αέρα για Rw + C 41 db (επί της φινιρισμένης πλάκας) Αυτοκόλλητη μονωτική ταινία ΣΥΝΗΘΙΣΜΕΝΕΣ ΧΡΗΣΕΙΣ Νέες εργασίες και ανακαινίσεις Νοσοκομεία και σχολικές μονάδες Ξενοδοχεία (μεταξύ δωματίων και διαδρόμων) Βιομηχανικές και εμπορικές κατασκευές Κατοικίες Γραφεία Εργασίες σε χώρους με υγρασία και πλακάκια χρησιμοποιώντας ή wab (δες χώροι με υγρασία σελ. 58) ΠΛΕΟΝΕΚΤΗΜΑΤΑ Τεχνική έγκριση για δωμάτια με υγρασία Πυραντοχή από 30' μέχρι το πολύ 120 D100/50 - D110/50 D125/75 - D135/75 D150/100 - D160/100 Εφαρμογή στις ανακαινίσεις και τις εσωτερικές διαρρυθμίσεις Διάκενο από 49 mm ως 99 mm που επιτρέπει την ενσωμάτωση του μονωτικού υλικού, σωλήνων, καλωδίων, κτλ. Οι πολλαπλές επενδύσεις εξασφαλίζουν υψηλές μηχανικές, ακουστικές, θερμικές επιδόσεις και πυραντοχή Ολοκληρωμένο σύστημα με τις πλάκες και οροφές της Οικονομία στο κατασκευαστικό κόστος της φέρουσας κατασκευής λόγω του μειωμένου βάρους ανά τετραγωνικό μέτρο Μέσες ΠΟΣΟΤΗΤΕΣ ανά m 2 ΤΟΙΧΟΥ με H max 6,5m και μήκος 5m Έχουν καθοριστεί για ένα ύψος δωματίου των 6,50 m, συμπεριλαμβανομένου των ανοιγμάτων. Ο συντελεστής απωλειών δεν συμπεριλαμβάνεται στον πίνακα υπολογισμού. Αυτός θα καθοριστεί από τον κατασκευαστή ανάλογα με τις ιδιαιτερότητες της εργασίας ΠΡΟΪΟΝΤΑ ΠΟΣΟΤΗΤΕΣ Απλός ορθοστάτης ΔΙΠΛΟΣ ΟΡΘΟΣΤΑΤΗΣ = 60 cm = 40 cm = 30 cm = 60 cm = 40 cm = 30 cm Πλάκα 4,00 m 2 4,00 m 2 4,00 m 2 4,00 m 2 4,00 m 2 4,00 m 2 Στρωτήρας 0,80 m 0,90 m 1,10 m 1,30 m 1,70 m 2,10 m (UW) Ορθοστάτης 2,00 m 2,80 m 4,00 m 3,60 m 5,20 m 7,20 m (CW) Βίδες AF 212x25 (1) 15 κομ. 18 κομ. 30 κομ. 15 κομ. 18 κομ. 30 κομ. Βίδες AF 212x45 (2) 30 κομ. 45 κομ. 60 κομ. 30 κομ. 45 κομ. 60 κομ. Βίδες AP 421x9,5 (13) 3,5 κομ. 4,5 κομ. 7 κομ. 6,4 κομ. 9,2 κομ. 13 κομ. 0,80 kg 0,80 kg 0,80 kg 0,80 kg 0,80 kg 0,80 kg Ταινία αρμολόγησης** 3,5 m 3,5 m 3,5 m 3,5 m 3,5 m 3,5 m * 0,10 kg 0,10 kg 0,10 kg 0,10 kg 0,10 kg 0,10 kg Μονωτικό(προαιρ.)υαλοβαμβ. 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 Συνδετήρας υαλοβάμβακα 1 κομ. 1 κομ. 1 κομ. 1 κομ. 1 κομ. 1 κομ. Αυτοκόλλητημονωτική ταινία 0,80 ml 0,80 ml 0,80 ml 0,80 ml 0,80 ml 0,80 ml (1) Για την πρώτη στρώση πλακών (2)Για την δεύτερη στρώση πλακών * Για την επικόλληση πλακών, για επισκευές αρμών > 3 mm. ** Για τα πυράντοχα συστήματα είναι υποχρεωτική η χρήση υαλοταινίας (δικτυωτή) ΜΗ ΞΕΧΝΑΤΕ Το ενισχυμένο με δυο επιπλέον ορθοστάτες στήριγμα για τα αναρτώμενα αντικείμενα υγιεινής (αν είναι αναγκαίο το στήριγμα για την αποχέτευση) Ταινία ή γωνιόκρανο για την ενίσχυση των εξωτερικών γωνιών Η τοποθέτηση του στρωτήρα δαπέδου και οροφής - με καρφωτικό, κάρφωμα - με βύσματα, βίδες, συγκόλληση Στους χώρους με υγρασία, χρησιμοποιούνται ειδικές άνθυγρες πλάκες και μονώνονται στη βάση τους (δες χώροι με υγρασία σελ. 58) Ενισχυμένοι ορθοστάτες για βαριές πόρτες και παράθυρα Όταν απαιτείται, ελαστικές αρμολογήσεις μεταξύ του στρωτήρα και του φέροντος σκελετού ΣΕΛΙΔΑ 34 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 35

20 Λεπτομέρειες Τοποθέτησης Οπλισμένη χαρτοταινία Τοίχοι από γυψοσανίδα Άκαμπτη σύνδεση με τοίχο από σκυρόδεμα Προφίλ προστασίας της γωνίας Αυτοκοχλιούμενη βίδα AF212 AF212 Βύσμα Ταινία στεγανότητας Αυτοκοχλιούμενη βίδα AF cm mm (400/300 (40/30 cm) mm) Ορθοστάτης (CW) Τοποθέτηση γυψοσανίδας: εναλλαγή αρμού στις αντίθετες πλευρές,του ορθοστάτη Στρωτήρας (UW) AF212 Στεγανωτική ταινία Σύνδεση σε «T» Χαρτοταινία Γύψος αρμολόγησης Ταινία στεγανότητας Ταινία στεγανότητας AF212 Χαρτοταινία Σύνδεση κάτω από οροφή σκυροδέματος μέσω διακοπτόμενης οροφής γυψοσανίδας Εναλλαγή αρμών των πλακών 100 Προφίλ προστασίας άκρης Βύσμα Γυψοκονίαμα αρμολόγησης Χαρτοταινία AF212 Προφίλ προστασίας άκρων Βύσμα Σύνδεση γωνίας Σύνδεση επί πλάκας σκυροδέματος Συρόμενη σύνδεση αρμός διαστολής Αυτοκοχλιούμενη βίδα AF212 Στεγανωτική ταινία Βύσμα Στρωτήρας (UW) Βύσμα Στεγανωτική ταινία Οπλισμένη χαρτοταινία Γυψοκονίαμα αρμολόγησης Προφίλ προστασίας της γωνίας Βύσμα Ταινία γυψοσανίδας AF212 Στρωτήρας(UW) Αφρώδης ταινία Στρωτήρας (UW) AF212 Κάθετη τοποθέτηση *Οι οριζόντιοι και οι κάθετοι αρμοί θα εναλλάσσονται και ανά στρώση στην περίπτωση των πολλαπλών επενδύσεων Σύνδεση πλάκας σκυροδέματος επί δαπέδου τσιμεντοκονιάματος Άκαμπτη σύνδεση κάτω από οροφή σκυροδέματος Συρόμενη σύνδεση με πυροπροστασία ΣΕΛΙΔΑ 36 ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ SINIAT SINIAT ΣΥΣΤΗΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ ΣΕΛΙΔΑ 37
