Επειδή η μεταφορά του νερού στο σπίτι είναι δική μας υπόθεση. Ύδρευση - Άρδευση - Διαχείριση Λυμάτων

Transcript

1 Επειδή η μεταφορά του νερού στο σπίτι είναι δική μας υπόθεση Ύδρευση - Άρδευση - Διαχείριση Λυμάτων

2 H κατάλληλη αντλία για κάθε εφαρμογή Τύπος Αντλίας Πεδίο Εφαρμογών Σελίδα MP,FMP,HMP -,K,K M/K,-,K -,K,K M/K,-,-, -,-K -,-,M/K/Γ K,-,- 3 MC,FMC,HMC -,M/Γ,M/Γ -,M/K,M/K K,-,K -,Γ,Γ M/K,-,- M/K,M/K,- -,-K -,-,- K,-,- 4 WJ,FWJ,HWJ -,-,- -,M/K,M/K M,K,K -,-,- -,-,- -,-,- -,-,- M/K,-,- -,-,- K,-,- -,-,- 5 MHIL M/K/Γ M/K M/K/Γ Γ M/K M/K K M/K K 6 PB M M SILENT MASTER M M/K Γ Κ Κ,Μ 6 TWU 4 PnP M/K/Γ M/K M/K/Γ - - M/K TW 5/SE K K M 7 Τύπος Αντλίας Ελεύθερο Πέρασμα [mm] Πεδίο Εφαρμογών Σελίδα TΜ/ΤΜW32, Α, ΤS 40 10, 10, 10 Μ / Π / Κ Κ M / Π 8 TC 40, SS, R 35, 35, 50 Π / Κ Π / Κ Π / Κ 9 T, P 50, 50 Μ / Π / Κ Π / Κ Μ / Π Κ Π / Κ 9 ΜΤS 40/27 10 (Κοπτήρες) Μ / Π Κ 10 TP 50 E, TP 65 E 44, 44 Π / Κ Π / Κ Κ Π / Κ 10 LP 40 5 Μ / Π / Κ Κ 11 TMP 10 ή 35 Μ Μ 11 KH 100 (Κοπτήρες) M M Μ 11 BOX 10 ή 35 M / Π Μ / Π Μ / Π 12 S 40 Μ Μ Μ Μ 12 FH / DFH 35 ή 40 Μ / Π Μ / Π Μ / Π Κ Μ / Π 12 Τύπος Αντλίας Πεδίο Εφαρμογών Σελίδα RS - TOP S Μ / Π / Κ M / Π / Κ 13 Star E TOP E Μ / Π / Κ 14 Stratos Π / Κ Π / Κ Π / Κ Κ Π / Κ 14 Star Z TOP Z Μ / Π / Κ Π / Κ 15 Star ST Μ / Π 15 Επεξήγηση: M: Μονοκατοικία Π: Πολυκατοικία Κ: Κτίρια (βιομηχανία, εμπορικά, γραφεία) Γ: Γεωργία Πεδίο Εφαρμογών: Ύδρευση εξοχικών κατοικιών Βρόχινο νερό Όμβρια νερά / αποστράγγιση Θέρμανση Πότισμα με μπεκ Άδειασμα δεξαμενής / αποστράγγιση Ακάθαρτα νερά Ανακυκλοφορία νερού χρήσης Άρδευση Πλυντήρια αυτοκινήτων Λύματα Ενδοδαπέδια θέρμανση Δεξαμενές Κλειστά κυκλώματα ψύξης Βιομηχανικά απόβλητα Ψύξη / Κλιματισμός Κτηνοτροφία Πιεστικά συγκροτήματα Συμπυκνώματα Ηλιακά συστήματα Σιντριβάνια 2

3 Wilo-MultiPress Aντλίες μη αυτόματης αναρρόφησης / παροχής νερού Wilo-MultiPress MP (Αντλία ε ιφάνειας για ύδρευση) Πότισμα με ψεκαστήρες (μπεκ), πότισμα με σταγόνες, όπως επίσης και ψεκασμό. Ιδιαίτερα κατάλληλη για ενίσχυση πίεσης στην τροφοδοσία νερού. - ανοξείδωτος χάλυβας - δεν διαβρώνεται - χαμηλή στάθμη θορύβου - προστασία από υπερθέρμανση (1~230V) Wilo-MultiPress FMP (Πιεστικό συγκρότημα με ελεγκτή ίεσης) Παροχή νερού, πότισμα γηπέδων του τένις με ψεκαστήρες, και ιδιαίτερα κατάλληλο για ανύψωση της πίεσης σε συστήματα διαχωρισμού με δεξαμενές. - αυτόματη λειτουργία της αντλίας μέσω ηλεκτρονικού ελέγχου - έτοιμο για σύνδεση στην εγκατάσταση, προσυγκροτημένο σύστημα - έτοιμο προς λειτουργία - απαιτεί λίγο χώρο - ενσωματωμένη προστασία από ξηρή λειτουργία και βαλβίδα αντεπιστροφής Wilo-MultiPress ΗMP (Πιεστικό συγκρότημα με δοχείο διαστολής) Αυτόματα πλυντήρια αυτοκινήτων, πότισμα γηπέδων του τένις με ψεκαστήρες, πότισμα με ψεκασμό και ιδιαίτερα κατάλληλο για ανύψωση της πίεσης σε συστήματα διαχωρισμού σε δεξαμενές. - μεγάλο δοχείο αποθήκευσης νερού - αυτόματη λειτουργία της αντλίας - έτοιμο για σύνδεση (1~230V) - ρύθμιση του συστήματος μέσω μεταβλητής πίεσης έναρξης / παύσης - μειωμένες εκκινήσεις / παύσεις - δεν παρουσιάζει μεταβολές στην πίεση Τεχνικά στοιχεία MP Παροχή max. (m 3 /h) 8 Mανομετρικό max. (H) [m] 57 Τάση ρεύματος (V) 230/400 Iσχύς max. (kw) 1,1 Ένταση ρεύματος I max. (A) 7,2 Πίεση λειτουργίας max. (bar) 10 Θερμοκρασία υγρού max. ( C) 35 Θερμοκρασία περιβάλλοντος max. ( C) 40 Υλικά κατασκευής Ανοιξείδωτος χάλυβας/συνθετικό 3

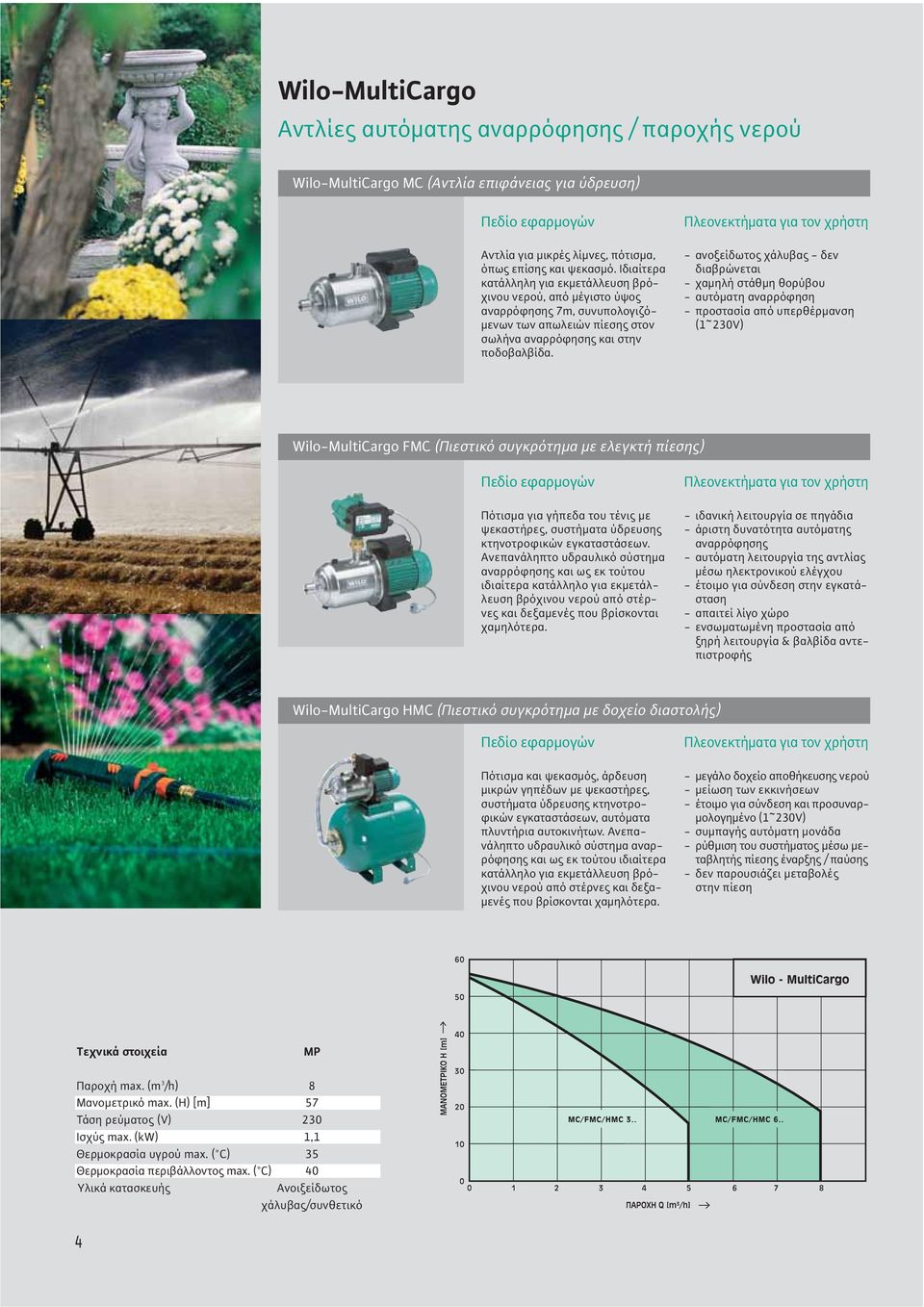

4 Wilo-MultiCargo Aντλίες αυτόματης αναρρόφησης / παροχής νερού Wilo-MultiCargo MC (Αντλία ε ιφάνειας για ύδρευση) Αντλία για μικρές λίμνες, πότισμα, όπως επίσης και ψεκασμό. Ιδιαίτερα κατάλληλη για εκμετάλλευση βρόχινου νερού, από μέγιστο ύψος αναρρόφησης 7m, συνυπολογιζόμενων των απωλειών πίεσης στον σωλήνα αναρρόφησης και στην ποδοβαλβίδα. - ανοξείδωτος χάλυβας - δεν διαβρώνεται - χαμηλή στάθμη θορύβου - αυτόματη αναρρόφηση - προστασία από υπερθέρμανση (1~230V) Wilo-MultiCargo FMC (Πιεστικό συγκρότημα με ελεγκτή ίεσης) Πότισμα για γήπεδα του τένις με ψεκαστήρες, συστήματα ύδρευσης κτηνοτροφικών εγκαταστάσεων. Ανεπανάληπτο υδραυλικό σύστημα αναρρόφησης και ως εκ τούτου ιδιαίτερα κατάλληλο για εκμετάλλευση βρόχινου νερού από στέρνες και δεξαμενές που βρίσκονται χαμηλότερα. - ιδανική λειτουργία σε πηγάδια - άριστη δυνατότητα αυτόματης αναρρόφησης - αυτόματη λειτουργία της αντλίας μέσω ηλεκτρονικού ελέγχου - έτοιμο για σύνδεση στην εγκατάσταση - απαιτεί λίγο χώρο - ενσωματωμένη προστασία από ξηρή λειτουργία & βαλβίδα αντεπιστροφής Wilo-MultiCargo ΗMC (Πιεστικό συγκρότημα με δοχείο διαστολής) Πότισμα και ψεκασμός, άρδευση μικρών γηπέδων με ψεκαστήρες, συστήματα ύδρευσης κτηνοτροφικών εγκαταστάσεων, αυτόματα πλυντήρια αυτοκινήτων. Ανεπανάληπτο υδραυλικό σύστημα αναρρόφησης και ως εκ τούτου ιδιαίτερα κατάλληλο για εκμετάλλευση βρόχινου νερού από στέρνες και δεξαμενές που βρίσκονται χαμηλότερα. - μεγάλο δοχείο αποθήκευσης νερού - μείωση των εκκινήσεων - έτοιμο για σύνδεση και προσυναρμολογημένο (1~230V) - συμπαγής αυτόματη μονάδα - ρύθμιση του συστήματος μέσω μεταβλητής πίεσης έναρξης / παύσης - δεν παρουσιάζει μεταβολές στην πίεση Τεχνικά στοιχεία MP Παροχή max. (m 3 /h) 8 Mανομετρικό max. (H) [m] 57 Τάση ρεύματος (V) 230 Iσχύς max. (kw) 1,1 Θερμοκρασία υγρού max. ( C) 35 Θερμοκρασία περιβάλλοντος max. ( C) 40 Υλικά κατασκευής Ανοιξείδωτος χάλυβας/συνθετικό 4

5 Wilo-Jet Aντλίες αυτόματης αναρρόφησης / παροχής νερού Wilo-Jet WJ (Αντλία ε ιφάνειας για ύδρευση) Μεταφορά καθαρού νερού χωρίς αιωρούμενα σωματίδια από γεωτρήσεις και δεξαμενές από μέγιστο ύψος 7m, συνυπολογιζόμενων των απωλειών πίεσης στον σωλήνα αναρρόφησης και στην ποδοβαλβίδα. Κατάλληλη για τροφοδοσία νερού, αποστράγγιση, άντληση ανακυκλοφορίας και άρδευση, καθώς και για επείγουσα απoστράγγιση σε περίπτωση υπερχείλισης. - προσυναρμολογημένο σύστημα έτοιμο για σύνδεση και λειτουργία (1~230V) - πτερωτή από ανοξείδωτο xάλυβα - αντιοξειδωτική προστασία - αυτόματη αναρρόφηση - προστασία από υπερθέρμανση (1~230V) Wilo-Jet FWJ (Πιεστικό συγκρότημα με ελεγκτή ίεσης) Πότισμα για γήπεδα του τένις με ψεκαστήρες, συστήματα ύδρευσης κτηνοτροφικών εγκαταστάσεων. Παροχή πόσιμου νερού από πηγάδια και δεξαμενές για άρδευση. Ανεπανάληπτο υδραυλικό σύστημα αναρρόφησης, ιδιαίτερα κατάλληλο για εκμετάλλευση βρόχινου νερού από δεξαμενές που βρίσκονται χαμηλότερα. - αυτόματη λειτουργία της αντλίας μέσω ηλεκτρονικού ελέγχου - ανοξείδωτος χάλυβας - αντιοξειδωτική προστασία - απαιτεί λίγο χώρο - έτοιμο για σύνδεση στην εγκατάσταση - ενσωματωμένη προστασία από ξηρή λειτουργία και βαλβίδα αντεπιστροφής Wilo-Jet HWJ (Πιεστικό συγκρότημα με δοχείο διαστολής) Σταθερό σύστημα παροχής νερού με αρνητική αναρρόφηση (π.χ. πηγάδια) ή εφαρμογές παραγωγής τροφίμων (από δεξαμενές διαχωρισμού), πότισμα και ψεκασμός. Εξ ολοκλήρου αυτόματη λειτουργία μετά την πρώτη ρύθμιση του πιεζοστάτη. - ιδανικό για σταθερή εγκατάσταση - συμπαγής αυτόματη μονάδα - ρύθμιση του συστήματος μέσω μεταβλητής πίεσης έναρξης / παύσης - μείωση των εκκινήσεων λόγω του δοχείου διαστολής - δεν παρουσιάζει μεταβολές στην πίεση Τεχνικά στοιχεία MP Παροχή max. (m 3 /h) 5 Mανομετρικό max. (H) [m] 50 Τάση ρεύματος (V) 230 Iσχύς max. (kw) 0,75 Θερμοκρασία υγρού max. ( C) 35 Θερμοκρασία περιβάλλοντος max. ( C) 40 Υλικά κατασκευής Ανοιξείδωτος χάλυβας/συνθετικό 5

6 Wilo-MHIL / Home Booster / Silent Master Πιεστικά συγκροτήματα - παροχής νερού - λίμνες Wilo-MΗIL (Αντλία ε ιφάνειας) Συστήματα αυτόματου ποτίσματος, ανακυκλοφορία νερού σε θερμοκήπια, παροχή ποσίμου νερού σε συγκροτήματα κατοικιών, άρδευση γηπέδων. Διατίθεται και με μορφή πιεστικού συγκροτήματος, με πιεστικό δοχείο ή ηλεκτρονικό έλεγχο μέσω ελεγκτή πίεσης (Fluid Control). Πότισμα με ψεκαστήρες (μπεκ), ή απλό πότισμα. Ιδιαίτερα κατάλληλη για ενίσχυση πίεσης στην τροφοδοσία νερού. - πτερωτές και βαθμίδες σε επαφή με το νερό από ανοξείδωτο χάλυβα AISI χυτοσιδηρά μέρη επεξεργασμένα με καταφόρεση WRAS και KTW εγκεκριμένη για πόσιμο νερό - χαμηλή στάθμη θορύβου Wilo-Home Booster (Aντλία ε ιφάνειας για ενίσχυση ίεσης) Παροχή πόσιμου νερού σε κατοικίες, καταστήματα. Ενίσχυση της πίεσης της ύδρευσης σε απομακρυσμένα ή υπερυψωμένα κτίρια. Ανακυκλοφορία νερού σε θερμοκήπια, μεταφορά νερού από υπερυψωμένες δεξαμενές, εξυπηρέτηση εξοχικών κατοικιών, ενοικιαζόμενων δωματίων και μικρών κάμπινγκ. - διαρκής και σταθερή πίεση νερού - αυτόματη / χειροκίνητη λειτουργία - θερμική προστασία ηλεκτροκινητήρα - επικάλυψη αντιδιαβρωτικής προστασίας Wilo-Silent Master (Πιεστικό συγκρότημα αυτόματης αναρρόφησης) Άντληση καθαρού και ελαφρώς ακάθαρτου νερού που προορίζεται για την ύδρευση κτιρίων και κατοικιών, κατάλληλο για απλό ή αυτόματο πότισμα κήπων και την αξιοποίηση του βρόχινου νερού. Λειτουργεί σαν αντλία παροχής για την ενίσχυση της πίεσης. Χρησιμοποιείται επίσης στον τομέα της Γεωργίας και της Βιομηχανίας ως βοηθητική αντλία. - χαμηλή στάθμη θορύβου-μόνο 43 Dba - συμπαγής κατασκευή που δεν απαιτεί επιπλέον εξαρτήματα για τη σύνδεση και τη λειτουργία του - διαθέτει κεντρική μονάδα επεξεργασίας που ελέγχει τα αισθητήρια πίεσης και ροής - προστασία από ξηρά λειτουργία - αντλία από ανοξείδωτο χάλυβα - εύκολο στην εγκατάσταση και τη μεταφορά Τεχνικά στοιχεία MHIL PB SM Παροχή max. (m 3 /h) 15 4,8 5 Μανομετρικό max (Η) [m] Ισχύς max. (kw) 1,85 0,4 0,75 Τάση ρεύματος (V) 230/400 V 220 V 230 V Θερμοκρασία υγρού max.( C) Πίεση λειτουργίας max (bar) Υλικά κατασκευής Ανοξ. χάλυβας / ΑΙSI 304 Xυτοσίδηρος με Ανοξ. χάλυβας / χυτοσίδηρος καταφόρεση / συνθετικό συνθετικό 6

7 Wilo-Sub TWU 4 PnP / TW5 Υποβρύχιες αντλίες γεωτρήσεων Wilo-TWU 4 PnP/Sub-I & Sub-II (Y οβρύχιες αντλίες γεωτρήσεων) ΤWU 4 PnP/Sub - I Πλήρες σετ για σύστημα αυτόματου ποτίσματος και τροφοδοσία νερού - εύκολη μεταφορά - ενσωματωμένη αντικεραυνική προστασία και προστασία από υπερθέρμανση - καλώδιο προστατευμένο από τη διάβρωση - ενσωματωμένη προστασία από ξηρή λειτουργία (Sub-I set) ΤWU 4 PnP/Sub - II Ιδιωτική τροφοδοσία νερού, παροχή νερού σε πλυντήρια, συστήματα αυτομάτου ποτίσματος για κήπους και μικρά γήπεδα. Ανακυκλοφορία λιμνών, σταθμοί άντλησης για καθαρισμό. - εξαγωγή νερού από μεγαλύτερα βάθη - αυτόματη λειτουργία - καλωδιομένο σύστημα, έτοιμο για σύνδεση Wilo-Sub TW5 (Υ οβρύχια αντλία για ηγάδια ή δεξαμενές) Μεταφορά νερού από γεωτρήσεις, και δεξαμενές, για πότισμα και αποστράγγιση καθώς επίσης και για οικιακή τροφοδοσία νερού. Ιδανικό για νερό βιομηχανίας και χρήση βρόχινου νερού. Ο τύπος TW5 SE με ειδική αναρρόφηση διαμέτρου 1 1/4 είναι κατάλληλος για να συνδεθεί σε επιπλέοντα ή σταθερά φίλτρα. - στενό μέγεθος που επιτρέπει τη χρήση σε μεγάλο αριθμό εφαρμογών - βάθος τοποθέτησης έως 20m - ανοξείδωτος χάλυβας - δεν διαβρώνεται - πίνακας ελέγχου με διακόπτη ON/OFF (1~230V) - καλώδιο 20m που δεν φθείρεται - προστασία από υπερθέρμανση - έτοιμη για σύνδεση - υδρόψυκτη Wilo-Sub TW5 SE (Υ οβρύχια αντλία για ηγάδια ή δεξαμενές) Μεταφορά νερού από γεωτρήσεις, και δεξαμενές, για πότισμα και αποστράγγιση καθώς επίσης και για οικιακή τροφοδοσία νερού. Ιδανικό για νερό βιομηχανίας και χρήση βρόχινου νερού. Ο τύπος TW5 SE με ειδική αναρρόφηση διαμέτρου 1 1/4 είναι κατάλληλος για να συνδεθεί σε επιπλέοντα ή σταθερά φίλτρα. - ιδανική για την εκμετάλλευση βρόχινου νερού - κατάλληλη για έδραση στον πυθμένα δεξαμενών - αντικραδασμική βάση - θερμική προστασία από υπερθέρμανση - πίνακας ελέγχου με διακόπτη ON/OFF (1~230V) - έτοιμη για σύνδεση - υδρόψυκτη Τεχνικά στοιχεία ΤMU4 PnP TW5 Παροχή max. (m 3 /h) 5,5 4,8 Μανομετρικό max (Η) [m] 93,5 97 Βάθος τοποθέτησης max. (m) Τάση ρεύματος (V) 1 ~ 220/230 1 ~ 230/3 ~ 400 Ισχύς max. (kw) 1,1 1,55 Ένταση ρεύματος I max.(α) 10,6 10,1 Θερμοκρασία υγρού max.( C) Eπιτρεπόμενα υγρά Καθαρό νερό χωρίς αιωρούμενα σωματίδια, νερό βροχής Υλικά κατασκευής Ανοξ. χάλυβας / Συνθετικό Ανοξ. χάλυβας / Συνθετικό 7

8 Wilo-Drain Yποβρύχιες αντλίες για όμβρια νερά Wilo-Drain TM/TMW 32 (Υ οβρύχια αντλία για καθαρά και όμβρια νερά) Αποστράγγιση καθαρών ή ομβρίων υδάτων από λάκκους, δεξαμενές και υπόγεια. - Στροβιλισμός στην αναρρόφηση για μόνιμα καθαρό πυθμένα φρεατίου - Χώρος χωρίς ενοχλητικές οσμές - Μείωση κόστους συντήρησης - Υψηλή αξιοπιστία Wilo-Drain Α (Υ οβρύχια αντλία για καθαρά και όμβρια νερά) Αποστράγγιση καθαρών ή ομβρίων υδάτων από πλημμυρισμένους υπόγειους χώρους, φρεάτια και δεξαμενές. Άρδευση μικρής έκτασης. Χρήση σε σιντριβάνια. - Μικρό βάρος αντλίας - Εύκολη στην μεταφορά Wilo-Drain TS 40 (Υ οβρύχια αντλία για ελαφρώς ακάθαρτα νερά) Αποστράγγιση ελαφρώς ακαθάρτων υδάτων από οικίες και οικόπεδα, περιβαλλοντικές και βιομηχανικές εφαρμογές. - Διπλός μηχανικός στυπιοθλίπτης για αξιόπιστη λειτουργία - Υλικά κατασκευής που δε διαβρώνονται - Μικρό βάρος - Ενσωματωμένη βαλβίδα αντεπιστροφής στην αναρρόφηση για επιπλέον ασφάλεια της εγκατάστασης Τεχνικά στοιχεία ΤM / TMW 32 A TS 40 Παροχή max. (m 3 /h) 16 13,2 18 Μανομετρικό max (Η) [m] Διάμετρος στομίου DN 32 (1 1 / 4 ) 32 (1 1 / 4 ) 40 (1 1 / 2 ) Τάση ρεύματος (V) Ισχύς P2 max. (kw) 0,55 0,25 0,75 Ένταση ρεύματος I max.(α) 3,6 1,3 4,2 Θερμοκρασία υγρού max.( C) 35 (95 - μικρό διάστημα) 50 (90 - μικρό διάστημα) 35 Πέρασμα στερεών max. (mm) Διαστάσεις αντλίας H/D max. (mm) 323/ / /245 Διαστάσεις φρεατίου min. (mm) 350 x 350 x x 350 x x 350 x 350 Υλικά κατασκευής Ανοξ. χάλυβας / Ανοξ. χάλυβας Ανοξ. χάλυβας / Συνθετ. υλικά Συνθετ. υλικά 8

9 Wilo-Drain Yποβρύχιες αντλίες για ακάθαρτα νερά Wilo-Drain TC 40 / Drain SS / Drain R (Υ οβρύχιες αντλίες για ακάθαρτα νερά) Wilo-Drain TC 40 Άδειασμα φρεατίων, άντληση ομβρίων, λυμάτων, οικιακών υδάτων, νερά υδροφόρου ορίζοντα και απόβλητα πλυντηρίων. - Κατάλληλες για συνεχή λειτουργία - Πτερωτή vortex που δεν αποφράσσεται, ιδανική για μακρόϊνα υλικά - Σταθερό στήριγμα βάσης στην αντλία Wilo-Drain SS Wilo-Drain R Wilo-Drain T / Drain P (Υ οβρύχιες αντλίες για λύματα) Άντληση οικιακών, βιομηχανικών και γεωργικών λυμάτων με ινώδη στερεά. Μεταφορά λυμάτων, βιομηχανικού νερού χωρίς χημικές ουσίες και υγρών με λάσπη, αποβλήτων και ομβρίων από φρεάτια, πηγάδια και μεγάλες πλημμυρισμένες περιοχές. - Στιβαρή κατασκευή - Άκρως ανθεκτικό σώμα αντλίας Τεχνικά στοιχεία TC 40 R SS T / P Παροχή max. (m 3 /h) Μανομετρικό max (Η) [m] 10 7, Διάμετρος στομίου DN 40 (1 1 / 2 ) 50 (2 ) 40 (1 1 / 2 ) 65 (2 1 / 2 ) Τάση ρεύματος (V) /400 Ισχύς P2 max. (kw) 0,6 0,75 0,75 2,2 Ένταση ρεύματος I max.(α) 4,4 5,0 5,0 8,3 Θερμοκρασία υγρού max.( C) Πέρασμα στερεών max. (mm) Διαστάσεις αντλίας H/D max. (mm) 325/ / / /336 Διαστάσεις φρεατίου min. (mm) 450 x 450 x x 500 x x 500 x x 800 x 800 Υλικά κατασκευής Ανοξ. χάλυβας Ανοξ. χάλυβας / Ανοξ. χάλυβας Xυτοσίδηρος xυτοσίδηρος 9

10 Wilo-Drain Yποβρύχιες αντλίες για λύματα Wilo-Drain MTS 40/27 (Y οβρύχια αντλία με κο τήρες για λύματα) Άντληση οικιακών λυμάτων και ακατέργαστων αποβλήτων με στερεά. - Πατενταρισμένο σύστημα κωνικής κοπής από ανοξείδωτο χάλυβα μεγάλης σκληρότητας - Κατατεμαχίζει και πολτοποιεί τα στερεά, ώστε να είναι δυνατή η άντληση τους - Αντιεκρηκτική προστασία στο τριφασικό μοντέλο - Κινητήρας από ανοξείδωτο χάλυβα για μεγαλύτερη διάρκεια ζωής Wilo-Drain TP 50/65 E (Y οβρύχιες μονοκάναλες αντλίες για λύματα) Αποστράγγιση οικιών και οικοπέδων, διαχείριση αποβλήτων και χρήση σε βιολογικούς καθαρισμούς και βιομηχανικές εφαρμογές. - Μικρό βάρος - Αντιεκρηκτική προστασία στα τριφασικά μοντέλα - Yλικά συσκευής που δε διαβρώνονται - Δυνατότητα αφαίρεσης καλωδίου σύνδεσης - Δυνατότητα προμήθειας αντλίας από ανοξείδωτο χάλυβα 316L Τεχνικά στοιχεία MTS 40/27 TP 50 E TP 65 E Παροχή max. (m 3 /h) 15 32,5 62 Μανομετρικό max (Η) [m] 27, ,5 Διάμετρος στομίου DN 40 (1 1 / 2 ) 50 (2 ) 65 (2 1 / 2 ) Τάση ρεύματος (V) 230/ / /400 Ισχύς P2 max. (kw) 1,5 0,75 2,2 Ένταση ρεύματος I max.(α) 9,5 5,5 10,6 Θερμοκρασία υγρού max.( C) Πέρασμα στερεών max. (mm) (Koπτήρες) 10, Διαστάσεις αντλίας H/D max. (mm) 556/ / /320 Διαστάσεις φρεατίου min. (mm) 1000 x 1000 x x 1000 x x 1000 x 900 Υλικά κατασκευής Ανοξ. χάλυβας / Ανοξ. χάλυβας / Ανοξ. χάλυβας / Χυτοσίδηρος Συνθετ. υλικά Συνθετ. υλικά 10

11 Wilo-DrainLift Συγκροτήματα άντλησης αποβλήτων Wilo-Drain LP 40/10 (Aντλία ε ιφάνειας αυτόματης αναρρόφησης για καθαρά, όμβρια και θαλάσσια ύδατα) Μεταφορά ποσοτήτων νερού για βιομηχανική και γεωργική (φυτώρια, φάρμες ή χωράφια) χρήση, αποστράγγιση υδάτων υδροφόρου ορίζοντα, καθαρισμός καταστρωμάτων πλοίων, μεταφορά θαλασσινού νερού σε ενυδρεία / ιχθυοκαλλιέργειες. - Μικρό βάρος και χερούλι για εύκολη μεταφορά - Βαλβίδα αντεπιστροφής στην αναρρόφηση για πρόσθετη ασφάλεια - 100% αντιδιαβρωτικά υλικά Wilo-DrainLift TMP (Μικρή μονάδα αυτόματης α ομάκρυνσης οικιακών α οβλήτων) Απομάκρυνση αποβλήτων από ντους, νιπτήρες, πλυντήρια, στεγνωτήρια κ.ά. σε νέες ή ήδη υπάρχουσες εγκαταστάσεις για τοποθέτηση πάνω στο δάπεδο. - Φίλτρο ενεργού άνθρακα για αποφυγή οσμών - Βαλβίδα αντεπιστροφής, ασφάλεια υπερχείλισης και αυτόματη λειτουργία για απόλυτη ασφάλεια - Σύγχρονος και καλαίσθητος σχεδιασμός Wilo-DrainLift KH (Μικρή μονάδα αυτόματης άντλησης οικιακών λυμάτων) Τοποθέτηση πίσω από μια λεκάνη για την εξυπηρέτηση ενός μεμονωμένου WC. Κατάλληλο για ανακαινίσεις χώρων και εκμετάλλευση υπογείων. - Ενσωματωμένοι κοπτήρες - Φίλτρο ενεργού άνθρακα για αποφυγή οσμών - Βαλβίδα αντεπιστροφής - Ανανεωμένη και πρωτοποριακή εμφάνιση Τεχνικά στοιχεία LP 40/10 TMP KH Παροχή max. (m 3 /h) Μανομετρικό max (Η) [m] ,7 Διάμετρος στομίου DN 40 (1 1 / 2 ) 40 (1 1 / 2 ) 32 (1 1 / 4 ) Τάση ρεύματος (V) Ισχύς P2 max. (kw) 0,4 0,37 0,45 Ένταση ρεύματος I max.(α) 2,3 2,1 2,1 Θερμοκρασία υγρού max.( C) Πέρασμα στερεών max. (mm) (Koπτήρες) Διαστάσεις Μ/Π/Υ max. (mm) 340 x 210 x x 300 x x 300 x 265 Oγκος δοχείου max. (lit) Υλικά κατασκευής Πολυπροπυλένιο / Συνθετ. υλικά Συνθετ. υλικά ορείχαλκος 11

12 Wilo-DrainLift Συγκροτήματα άντλησης λυμάτων Wilo-DrainLift Box (Φρεάτιο α οχέτευσης ακαθάρτων και ομβρίων) Συγκρότημα για άντληση ομβρίων από υπόγεια, κελάρια, γκαράζ και ακαθάρτων από ντουζιέρες, πλυντήρια κ.ά. για τοποθέτηση κάτω από το δάπεδο. - Ενσωματωμένη αντλία και σωληνώσεις κατάθλιψης - Μεγάλος όγκος δεξαμενής και άνοιγμα για επιθεώρηση - Σιφόνι δαπέδου με σχάρα και ειδικό σύστημα για την αποφυγή οσμών - Aποφυγή κατασκευής φρεατίου (καλούπωμα - διαμόρφωση κ.λπ.) Wilo-DrainLift S (Μoνάδα α ομάκρυνσης λυμάτων για μονοκατοικίες και δι λοκατοικίες) Αυτόνομο συγκρότημα για αποχέτευση ακαθάρτων και λυμάτων από κατοικίες, έτοιμο προς σύνδεση. Κατάλληλο για ανακαινίσεις και επεκτάσεις χώρων, εκμετάλλευση υπογείων και νέες εγκαταστάσεις, ακόμη και εντοιχισμένο. - Πολύ μικρές διαστάσεις - Δυνατότητα ελεύθερης επιλογής της θέσης προσαγωγής των λυμάτων για απόλυτη ευελιξία - Aποφυγή κατασκευής φρεατίου (τοποθέτηση πάνω από το έδαφος) Wilo-DrainLift FH/DFH (Συγκρότημα α ομάκρυνσης λυμάτων για μονοκατοικίες και δι λοκατοικίες) Μονή ή δίδυμη μονάδα έτοιμη για εγκατάσταση, κατάλληλη για ακάθαρτα και λύματα. - Υψηλή ασφάλεια λόγω του μεγάλου όγκου δεξαμενής - Ηλεκτρικός πίνακας εναλλαγής για το δίδυμο - Δυνατότητα επιλογής εισόδου στην αριστερή ή δεξιά πλευρά - Aποφυγή κατασκευής φρεατίου Τεχνικά στοιχεία Box S FH/DFH Παροχή max. (m 3 /h) Μανομετρικό max (Η) [m] 10,5 6,8 10,5 Διάμετρος στομίου DN 40 (1 1 / 2 ) 80 (3 ) 50 (2 ) Τάση ρεύματος (V) / /400 Ισχύς P2 max. (kw) 0,6 1,1 1,5 Ένταση ρεύματος I max.(α) 4,3 7,5 7,7 Θερμοκρασία υγρού max.( C) 35 (95 - μικρό διάστημα) 35 (60 - μικρό διάστημα) 35 Πέρασμα στερεών max. (mm) Διαστάσεις Μ/Π/Υ max. (mm) 650 x 650 x x 300 x x 730 x 725 Όγκος δοχείου max. (lit) Υλικά κατασκευής Ανοξ. χάλυβας / Ανοξ. χάλυβας / Ανοξ. χάλυβας / Συνθετ. υλικά Συνθετ. υλικά Συνθετ. υλικά 12

13 Wilo-Star-RS & TOP-S Κυκλοφορητές για θέρμανση / ψύξη Star-RS (Υδρολί αντοι κυκλοφορητές με ρακόρ) Κυκλοφορητές για συστήματα θέρμανσης και ψύξης. - Μονοφασικός υδρολίπαντος κινητήρας - 3 ταχύτητες λειτουργίας - Εξαιρετικά αθόρυβη λειτουργία - Δεν απαιτείται συντήρηση ΤΟP-S (Υδρολί αντοι κυκλοφορητές με ρακόρ ή φλάντζα και θερμομονωτικό κέλυφος) Κυκλοφορητές για συστήματα θέρμανσης και ψύξης. - Μονοφασικός ή τριφασικός υδρολίπαντος κινητήρας - Πολλαπλές ταχύτητες λειτουργίας - Θερμομονωτικό κέλυφος - Επικάλυψη αντιδιαβρωτικής προστασίας (καταφόρεση) για το σώμα - Εξαιρετικά αθόρυβη λειτουργία - Δεν απαιτείται συντήρηση Τεχνικά στοιχεία Star - RS TOP - S Παροχή max. (m 3 /h) 6 70 Μανομετρικό max (Η) [m] 7 16,5 Διάμετρος στομίου DN Τάση ρεύματος (V) /400 Ισχύς P2 max. (kw) Ένταση ρεύματος I max.(α) 0,58 3,41 Θερμοκρασία υγρού max.( C) Συνδέσεις στομίων PN 10 6/10 Διαστάσεις αντλίας Ιο/Α/Β max. 180 x 142 x x 383 x 304 Bαθμός προστασίας κινητήρα IP Υλικά κατασκευής Ανοξ. χάλυβας / Ανοξ. χάλυβας Χυτοσίδηρος / Πολυπροπ. Χυτοσίδηρος / Πολυπροπ. 13

14 Wilo-Star-E (Easy Star) / TOP-E / Stratos Hλεκτρονικοί κυκλοφορητές για θέρμανση / ψύξη Star-E (Easy Star) (Yδρολί αντοι κυκλοφορητές με ρακόρ και ηλεκτρονική ρύθμιση) Κυκλοφορητές με ηλεκτρονική ρύθμιση στροφών για συστήματα θέρμανσης. - Μονοφασικός υδρολίπαντος κινητήρας - Ηλεκτρονική ρύθμιση στροφών για εξοικονόμηση ενέργειας και μείωση θορύβων - Μεγάλη διάρκεια ζωής λόγω αυτόματης αυξομείωσης του φορτίου του TOP-E (Yδρολί αντοι κυκλοφορητές, θερμομονωτικό κέλυφος και ηλεκτρονική ρύθμιση) Κυκλοφορητές με ηλεκτρονική ρύθμιση στροφών για συστήματα θέρμανσης. - Μονοφασικός υδρολίπαντος κινητήρας - Ηλεκτρονική ρύθμιση στροφών για εξοικονόμηση ενέργειας - Θερμομονωτικό κέλυφος - Επικάλυψη αντιδιαβρωτικής προστασίας (καταφόρεση) για το σώμα - Μεγάλη διάρκεια ζωής λόγω αυτόματης αυξομείωσης του φορτίου του Stratos (Yδρολί αντοι κυκλοφορητές υψηλής α όδοσης, θερμομονωτικό κέλυφος και ηλεκτρονική ρύθμιση) Κυκλοφορητές με ηλεκτρονική ρύθμιση στροφών για συστήματα θέρμανσης, ψύξης και κλιματισμού. - Μονοφασικός υδρολίπαντος κινητήρας - Σύγχρονος κινητήρας με μόνιμο μαγνήτη ως ρότορα - Θερμομονωτικό κέλυφος και επικάλυψη αντιδιαβρωτικής προστασίας (καταφόρεση) για το σώμα - Έως 80% εξοικονόμηση ενέργειας σε σύγκριση με συμβατικούς κυκλοφορητές - Μεγάλη διάρκεια ζωής λόγω αυτόματης αυξομείωσης του φορτίου του Τεχνικά στοιχεία Star-E TOP-E Stratos Παροχή max. (m 3 /h) 3, Μανομετρικό max (Η) [m] ,5 Διάμετρος στομίου DN Τάση ρεύματος (V) Ισχύς P2 max. (kw) Ένταση ρεύματος I max.(α) 0,43 7,2 8 Θερμοκρασία υγρού max.( C) Συνδέσεις στομίων PN 10 6/10 6/10 Διαστάσεις αντλίας Ιο/Α/Β max. 180/160/ /501/ /500/350 Bαθμός προστασίας κινητήρα IP Υλικά κατασκευής Ανοξ. χάλυβας / Χυτοσίδηρος / Πολυπροπ. 14

15 Wilo-Star-Z / TOP-Z / Star-ST Κυκλοφορητές νερού χρήσης / ηλιακών συστημάτων Star-Z & TOP-Z (Yδρολί αντοι κυκλοφορητές για ζεστά νερά χρήσης) Star-Z TOP-Z Κυκλοφορητές για ανακυκλοφορία ζεστού νερού χρήσης και συγγενή συστήματα (κυκλοφορία νερού ψύξης, ηλιόθερμα κ.λπ.) με ρακόρ ή φλάντζα. - Μονοφασικός και τριφασικός υδρολίπαντος κινητήρας - Ορειχάλκινο ή χυτοσιδηρό σώμα - Στιβαρή κατασκευή Star-ST (Υδρολί αντος κυκλοφορητής για ηλιακά συστήματα) Κυκλοφορητές για ηλιακά θερμαντικά συστήματα. - Μονοφασικός υδρολίπαντος κινητήρας τριών ταχυτήτων - Με ειδική υδραυλική κατασκευή - Επικάλυψη αντιδιαβρωτικής προστασίας (καταφόρεση) - Χαμηλή κατανάλωση ενέργειας Τεχνικά στοιχεία Star-Z TOP-Z Star-ST Παροχή max. (m 3 /h) 4, Μανομετρικό max (Η) [m] 5, Διάμετρος στομίου DN Τάση ρεύματος (V) / Ισχύς P2 max. (kw) Ένταση ρεύματος I max.(α) 0,41 2,92 0,72 Θερμοκρασία υγρού max.( C) Συνδέσεις στομίων PN 10 6/10 10 Διαστάσεις αντλίας Ιο/Α/Β max. 180/134/ /383/ /130/100 Bαθμός προστασίας κινητήρα IP 42/ Θερμοκρασία ανακυκλοφούμενου πόσιμου νερού max.( C) Σκληρότητα σε συστήματα πόσιμου νερού max.(od) Υλικά κατασκευής Oρείχαλκος Ορείχαλκος ή Ορείχαλκος ή Χυτοσίδηρος Χυτοσίδηρος 15

16 WILO Hellas αβεε Αγ. Αθανασίου Άνοιξη Αττικής Τ F wilo.info@wilo.gr Ανοικτή Γραμμή Service WILO για Αργίες και Σαββατοκύριακα: WILO - HOME - 02/07A - SI - 1/01850
