1 Wilo-TWU 4 GR Οδηγίες εγκατάστασης και λειτουργίας 1

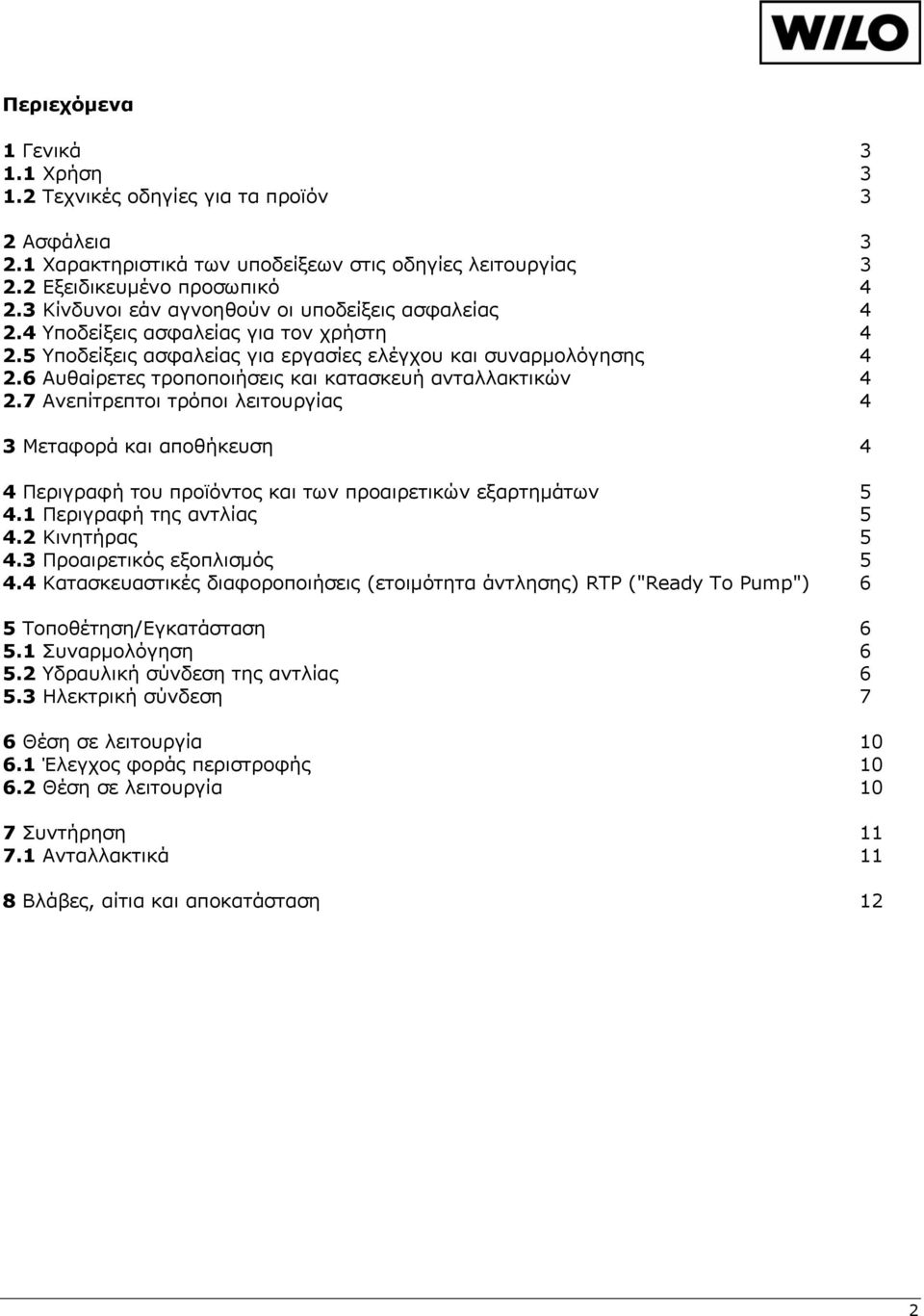

2 Περιεχόμενα 1 Γενικά Χρήση Τεχνικές οδηγίες για τα προϊόν 3 2 Ασφάλεια Χαρακτηριστικά των υποδείξεων στις οδηγίες λειτουργίας Εξειδικευμένο προσωπικό Κίνδυνοι εάν αγνοηθούν οι υποδείξεις ασφαλείας Υποδείξεις ασφαλείας για τον χρήστη Υποδείξεις ασφαλείας για εργασίες ελέγχου και συναρμολόγησης Αυθαίρετες τροποποιήσεις και κατασκευή ανταλλακτικών Ανεπίτρεπτοι τρόποι λειτουργίας 4 3 Μεταφορά και αποθήκευση 4 4 Περιγραφή του προϊόντος και των προαιρετικών εξαρτημάτων Περιγραφή της αντλίας Κινητήρας Προαιρετικός εξοπλισμός Κατασκευαστικές διαφοροποιήσεις (ετοιμότητα άντλησης) RTP ("Ready To Pump") 6 5 Τοποθέτηση/Εγκατάσταση Συναρμολόγηση Υδραυλική σύνδεση της αντλίας Ηλεκτρική σύνδεση 7 6 Θέση σε λειτουργία Έλεγχος φοράς περιστροφής Θέση σε λειτουργία 10 7 Συντήρηση Ανταλλακτικά 11 8 Βλάβες, αίτια και αποκατάσταση 12 2

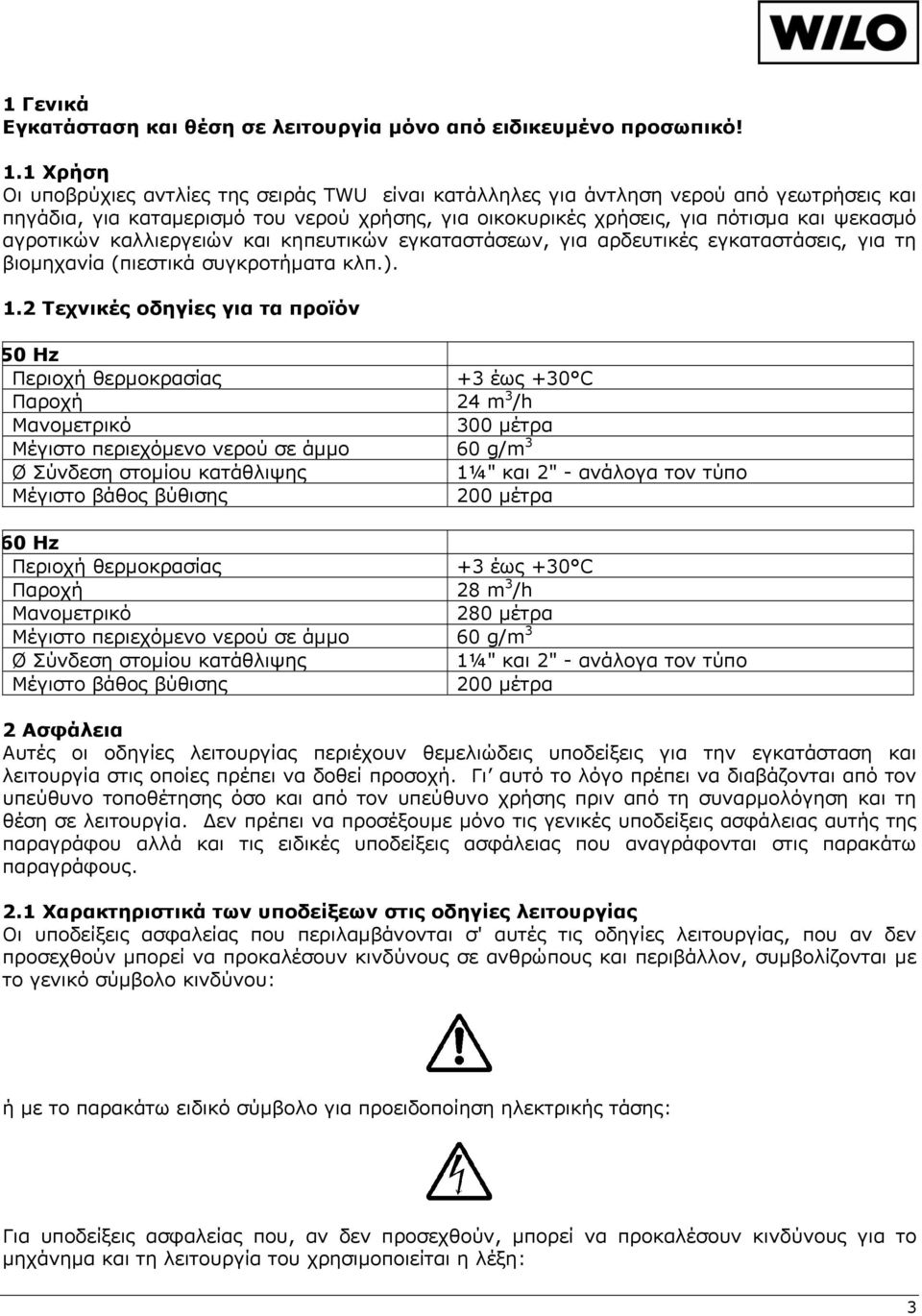

3 1 Γενικά Εγκατάσταση και θέση σε λειτουργία μόνο από ειδικευμένο προσωπικό! 1.1 Χρήση Οι υποβρύχιες αντλίες της σειράς TWU είναι κατάλληλες για άντληση νερού από γεωτρήσεις και πηγάδια, για καταμερισμό του νερού χρήσης, για οικοκυρικές χρήσεις, για πότισμα και ψεκασμό αγροτικών καλλιεργειών και κηπευτικών εγκαταστάσεων, για αρδευτικές εγκαταστάσεις, για τη βιομηχανία (πιεστικά συγκροτήματα κλπ.). 1.2 Τεχνικές οδηγίες για τα προϊόν 50 Hz Περιοχή θερμοκρασίας +3 έως +30 C Παροχή 24 m 3 /h Μανομετρικό 300 μέτρα Μέγιστο περιεχόμενο νερού σε άμμο 60 g/m 3 Ø Σύνδεση στομίου κατάθλιψης 1¼" και 2" - ανάλογα τον τύπο Μέγιστο βάθος βύθισης 200 μέτρα 60 Hz Περιοχή θερμοκρασίας +3 έως +30 C Παροχή 28 m 3 /h Μανομετρικό 280 μέτρα Μέγιστο περιεχόμενο νερού σε άμμο 60 g/m 3 Ø Σύνδεση στομίου κατάθλιψης 1¼" και 2" - ανάλογα τον τύπο Μέγιστο βάθος βύθισης 200 μέτρα 2 Ασφάλεια Αυτές οι οδηγίες λειτουργίας περιέχουν θεμελιώδεις υποδείξεις για την εγκατάσταση και λειτουργία στις οποίες πρέπει να δοθεί προσοχή. Γι αυτό το λόγο πρέπει να διαβάζονται από τον υπεύθυνο τοποθέτησης όσο και από τον υπεύθυνο χρήσης πριν από τη συναρμολόγηση και τη θέση σε λειτουργία. Δεν πρέπει να προσέξουμε μόνο τις γενικές υποδείξεις ασφάλειας αυτής της παραγράφου αλλά και τις ειδικές υποδείξεις ασφάλειας που αναγράφονται στις παρακάτω παραγράφους. 2.1 Χαρακτηριστικά των υποδείξεων στις οδηγίες λειτουργίας Οι υποδείξεις ασφαλείας που περιλαμβάνονται σ' αυτές τις οδηγίες λειτουργίας, που αν δεν προσεχθούν μπορεί να προκαλέσουν κινδύνους σε ανθρώπους και περιβάλλον, συμβολίζονται με το γενικό σύμβολο κινδύνου: ή με το παρακάτω ειδικό σύμβολο για προειδοποίηση ηλεκτρικής τάσης: Για υποδείξεις ασφαλείας που, αν δεν προσεχθούν, μπορεί να προκαλέσουν κινδύνους για το μηχάνημα και τη λειτουργία του χρησιμοποιείται η λέξη: 3

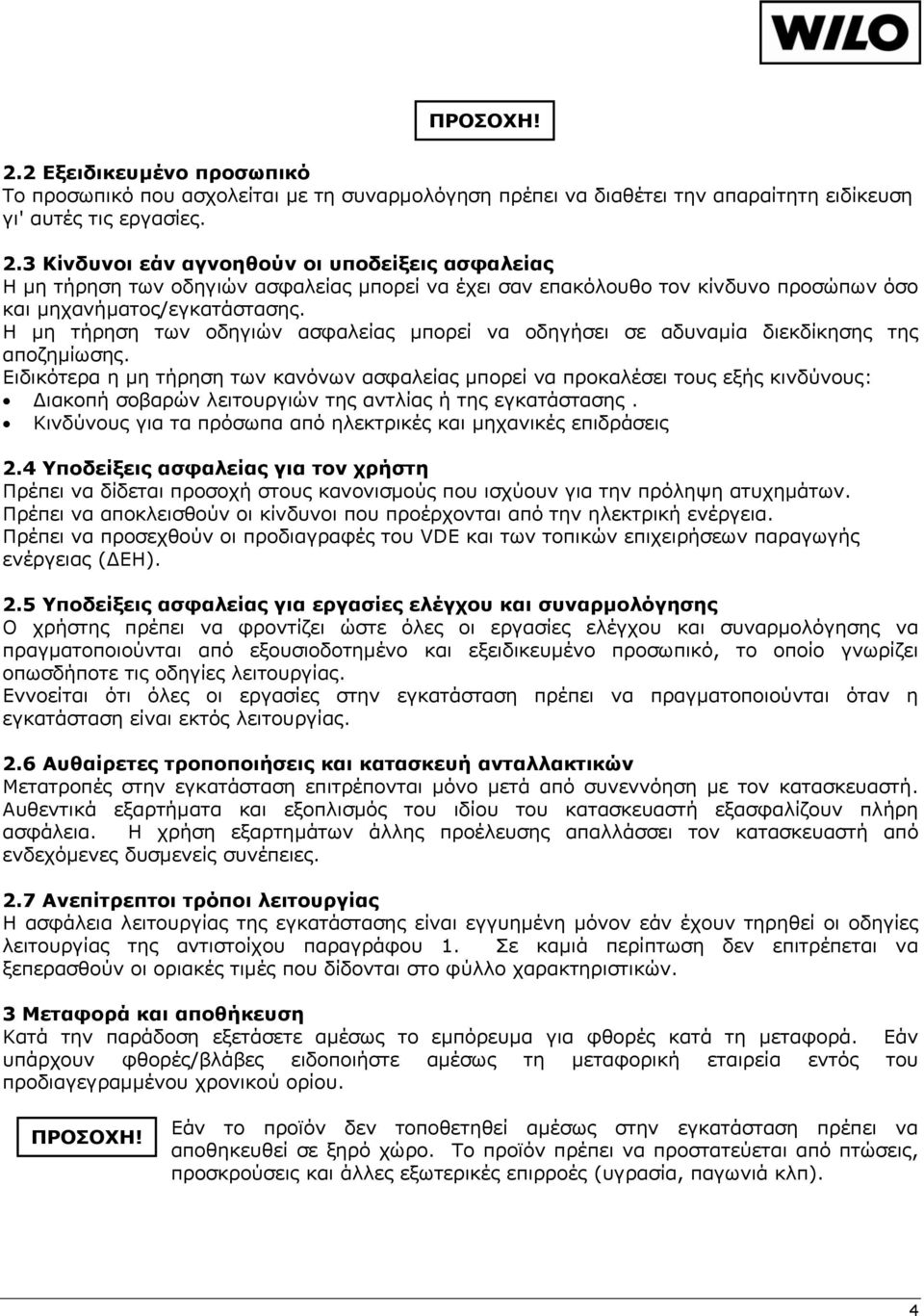

4 ΠΡΟΣΟΧΗ! 2.2 Εξειδικευμένο προσωπικό Το προσωπικό που ασχολείται με τη συναρμολόγηση πρέπει να διαθέτει την απαραίτητη ειδίκευση γι' αυτές τις εργασίες. 2.3 Κίνδυνοι εάν αγνοηθούν οι υποδείξεις ασφαλείας Η μη τήρηση των οδηγιών ασφαλείας μπορεί να έχει σαν επακόλουθο τον κίνδυνο προσώπων όσο και μηχανήματος/εγκατάστασης. Η μη τήρηση των οδηγιών ασφαλείας μπορεί να οδηγήσει σε αδυναμία διεκδίκησης της αποζημίωσης. Ειδικότερα η μη τήρηση των κανόνων ασφαλείας μπορεί να προκαλέσει τους εξής κινδύνους: Διακοπή σοβαρών λειτουργιών της αντλίας ή της εγκατάστασης. Κινδύνους για τα πρόσωπα από ηλεκτρικές και μηχανικές επιδράσεις 2.4 Υποδείξεις ασφαλείας για τον χρήστη Πρέπει να δίδεται προσοχή στους κανονισμούς που ισχύουν για την πρόληψη ατυχημάτων. Πρέπει να αποκλεισθούν οι κίνδυνοι που προέρχονται από την ηλεκτρική ενέργεια. Πρέπει να προσεχθούν οι προδιαγραφές του VDE και των τοπικών επιχειρήσεων παραγωγής ενέργειας (ΔΕΗ). 2.5 Υποδείξεις ασφαλείας για εργασίες ελέγχου και συναρμολόγησης Ο χρήστης πρέπει να φροντίζει ώστε όλες οι εργασίες ελέγχου και συναρμολόγησης να πραγματοποιούνται από εξουσιοδοτημένο και εξειδικευμένο προσωπικό, το οποίο γνωρίζει οπωσδήποτε τις οδηγίες λειτουργίας. Εννοείται ότι όλες οι εργασίες στην εγκατάσταση πρέπει να πραγματοποιούνται όταν η εγκατάσταση είναι εκτός λειτουργίας. 2.6 Αυθαίρετες τροποποιήσεις και κατασκευή ανταλλακτικών Μετατροπές στην εγκατάσταση επιτρέπονται μόνο μετά από συνεννόηση με τον κατασκευαστή. Αυθεντικά εξαρτήματα και εξοπλισμός του ιδίου του κατασκευαστή εξασφαλίζουν πλήρη ασφάλεια. Η χρήση εξαρτημάτων άλλης προέλευσης απαλλάσσει τον κατασκευαστή από ενδεχόμενες δυσμενείς συνέπειες. 2.7 Ανεπίτρεπτοι τρόποι λειτουργίας Η ασφάλεια λειτουργίας της εγκατάστασης είναι εγγυημένη μόνον εάν έχουν τηρηθεί οι οδηγίες λειτουργίας της αντιστοίχου παραγράφου 1. Σε καμιά περίπτωση δεν επιτρέπεται να ξεπερασθούν οι οριακές τιμές που δίδονται στο φύλλο χαρακτηριστικών. 3 Μεταφορά και αποθήκευση Κατά την παράδοση εξετάσετε αμέσως το εμπόρευμα για φθορές κατά τη μεταφορά. Εάν υπάρχουν φθορές/βλάβες ειδοποιήστε αμέσως τη μεταφορική εταιρεία εντός του προδιαγεγραμμένου χρονικού ορίου. ΠΡΟΣΟΧΗ! Εάν το προϊόν δεν τοποθετηθεί αμέσως στην εγκατάσταση πρέπει να αποθηκευθεί σε ξηρό χώρο. Το προϊόν πρέπει να προστατεύεται από πτώσεις, προσκρούσεις και άλλες εξωτερικές επιρροές (υγρασία, παγωνιά κλπ). 4

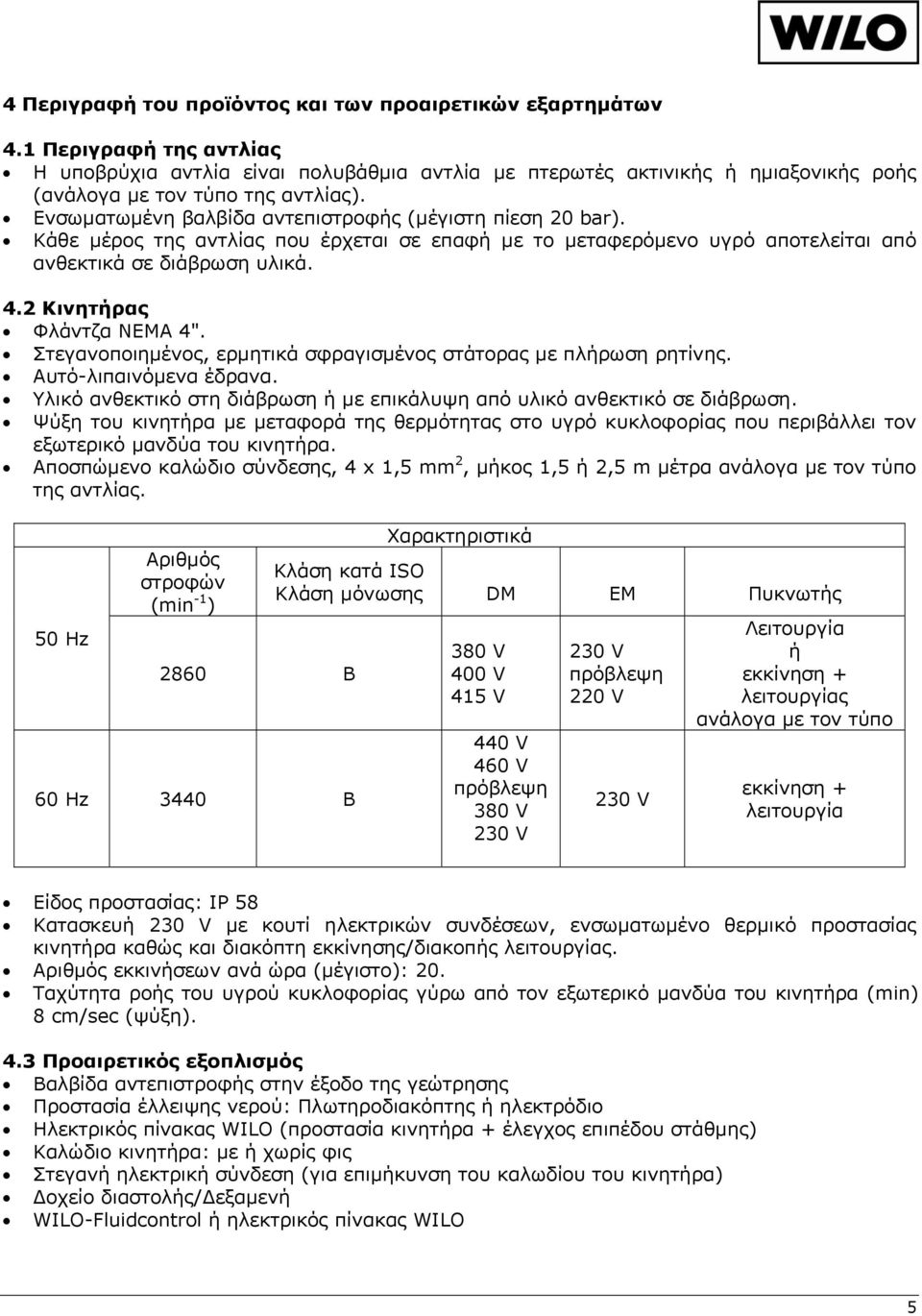

5 4 Περιγραφή του προϊόντος και των προαιρετικών εξαρτημάτων 4.1 Περιγραφή της αντλίας Η υποβρύχια αντλία είναι πολυβάθμια αντλία με πτερωτές ακτινικής ή ημιαξονικής ροής (ανάλογα με τον τύπο της αντλίας). Ενσωματωμένη βαλβίδα αντεπιστροφής (μέγιστη πίεση 20 bar). Κάθε μέρος της αντλίας που έρχεται σε επαφή με το μεταφερόμενο υγρό αποτελείται από ανθεκτικά σε διάβρωση υλικά. 4.2 Κινητήρας Φλάντζα ΝΕΜΑ 4". Στεγανοποιημένος, ερμητικά σφραγισμένος στάτορας με πλήρωση ρητίνης. Αυτό-λιπαινόμενα έδρανα. Υλικό ανθεκτικό στη διάβρωση ή με επικάλυψη από υλικό ανθεκτικό σε διάβρωση. Ψύξη του κινητήρα με μεταφορά της θερμότητας στο υγρό κυκλοφορίας που περιβάλλει τον εξωτερικό μανδύα του κινητήρα. Αποσπώμενο καλώδιο σύνδεσης, 4 x 1,5 mm 2, μήκος 1,5 ή 2,5 m μέτρα ανάλογα με τον τύπο της αντλίας. 50 Hz Αριθμός στροφών (min -1 ) 2860 B 60 Hz 3440 B Χαρακτηριστικά Κλάση κατά ISO Κλάση μόνωσης DM EM Πυκνωτής 380 V 400 V 415 V 440 V 460 V πρόβλεψη 380 V 230 V 230 V πρόβλεψη 220 V 230 V Λειτουργία ή εκκίνηση + λειτουργίας ανάλογα με τον τύπο εκκίνηση + λειτουργία Είδος προστασίας: IP 58 Κατασκευή 230 V με κουτί ηλεκτρικών συνδέσεων, ενσωματωμένο θερμικό προστασίας κινητήρα καθώς και διακόπτη εκκίνησης/διακοπής λειτουργίας. Αριθμός εκκινήσεων ανά ώρα (μέγιστο): 20. Ταχύτητα ροής του υγρού κυκλοφορίας γύρω από τον εξωτερικό μανδύα του κινητήρα (min) 8 cm/sec (ψύξη). 4.3 Προαιρετικός εξοπλισμός Βαλβίδα αντεπιστροφής στην έξοδο της γεώτρησης Προστασία έλλειψης νερού: Πλωτηροδιακόπτης ή ηλεκτρόδιο Ηλεκτρικός πίνακας WILO (προστασία κινητήρα + έλεγχος επιπέδου στάθμης) Καλώδιο κινητήρα: με ή χωρίς φις Στεγανή ηλεκτρική σύνδεση (για επιμήκυνση του καλωδίου του κινητήρα) Δοχείο διαστολής/δεξαμενή WILO-Fluidcontrol ή ηλεκτρικός πίνακας WILO 5

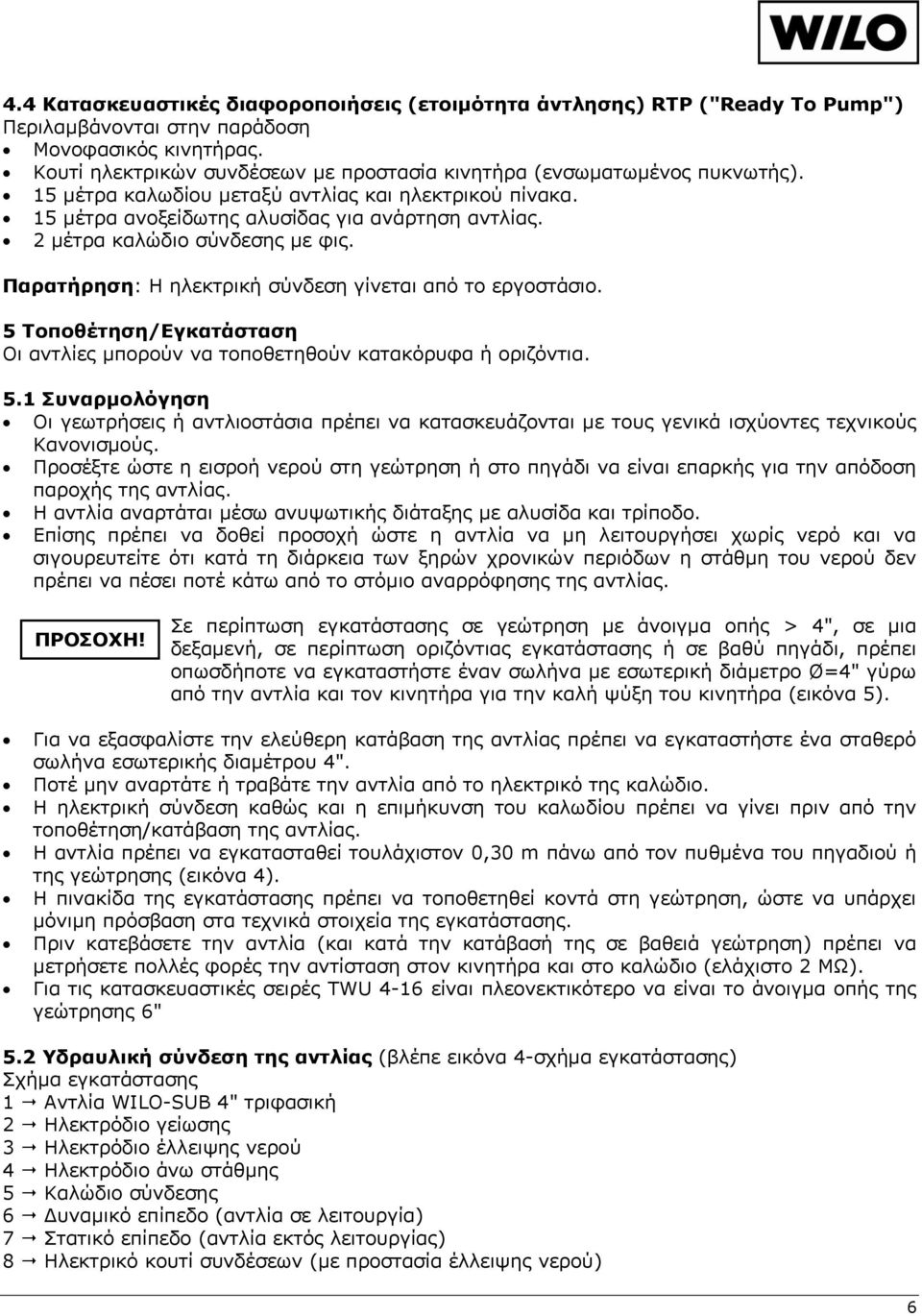

6 4.4 Κατασκευαστικές διαφοροποιήσεις (ετοιμότητα άντλησης) RTP ("Ready To Pump") Περιλαμβάνονται στην παράδοση Μονοφασικός κινητήρας. Κουτί ηλεκτρικών συνδέσεων με προστασία κινητήρα (ενσωματωμένος πυκνωτής). 15 μέτρα καλωδίου μεταξύ αντλίας και ηλεκτρικού πίνακα. 15 μέτρα ανοξείδωτης αλυσίδας για ανάρτηση αντλίας. 2 μέτρα καλώδιο σύνδεσης με φις. Παρατήρηση: Η ηλεκτρική σύνδεση γίνεται από το εργοστάσιο. 5 Τοποθέτηση/Εγκατάσταση Οι αντλίες μπορούν να τοποθετηθούν κατακόρυφα ή οριζόντια. 5.1 Συναρμολόγηση Οι γεωτρήσεις ή αντλιοστάσια πρέπει να κατασκευάζονται με τους γενικά ισχύοντες τεχνικούς Κανονισμούς. Προσέξτε ώστε η εισροή νερού στη γεώτρηση ή στο πηγάδι να είναι επαρκής για την απόδοση παροχής της αντλίας. Η αντλία αναρτάται μέσω ανυψωτικής διάταξης με αλυσίδα και τρίποδο. Επίσης πρέπει να δοθεί προσοχή ώστε η αντλία να μη λειτουργήσει χωρίς νερό και να σιγουρευτείτε ότι κατά τη διάρκεια των ξηρών χρονικών περιόδων η στάθμη του νερού δεν πρέπει να πέσει ποτέ κάτω από το στόμιο αναρρόφησης της αντλίας. ΠΡΟΣΟΧΗ! Σε περίπτωση εγκατάστασης σε γεώτρηση με άνοιγμα οπής > 4", σε μια δεξαμενή, σε περίπτωση οριζόντιας εγκατάστασης ή σε βαθύ πηγάδι, πρέπει οπωσδήποτε να εγκαταστήστε έναν σωλήνα με εσωτερική διάμετρο Ø=4" γύρω από την αντλία και τον κινητήρα για την καλή ψύξη του κινητήρα (εικόνα 5). Για να εξασφαλίστε την ελεύθερη κατάβαση της αντλίας πρέπει να εγκαταστήστε ένα σταθερό σωλήνα εσωτερικής διαμέτρου 4". Ποτέ μην αναρτάτε ή τραβάτε την αντλία από το ηλεκτρικό της καλώδιο. Η ηλεκτρική σύνδεση καθώς και η επιμήκυνση του καλωδίου πρέπει να γίνει πριν από την τοποθέτηση/κατάβαση της αντλίας. Η αντλία πρέπει να εγκατασταθεί τουλάχιστον 0,30 m πάνω από τον πυθμένα του πηγαδιού ή της γεώτρησης (εικόνα 4). Η πινακίδα της εγκατάστασης πρέπει να τοποθετηθεί κοντά στη γεώτρηση, ώστε να υπάρχει μόνιμη πρόσβαση στα τεχνικά στοιχεία της εγκατάστασης. Πριν κατεβάσετε την αντλία (και κατά την κατάβασή της σε βαθειά γεώτρηση) πρέπει να μετρήσετε πολλές φορές την αντίσταση στον κινητήρα και στο καλώδιο (ελάχιστο 2 ΜΩ). Για τις κατασκευαστικές σειρές TWU 4-16 είναι πλεονεκτικότερο να είναι το άνοιγμα οπής της γεώτρησης 6" 5.2 Υδραυλική σύνδεση της αντλίας (βλέπε εικόνα 4-σχήμα εγκατάστασης) Σχήμα εγκατάστασης 1 Αντλία WILO-SUB 4" τριφασική 2 Ηλεκτρόδιο γείωσης 3 Ηλεκτρόδιο έλλειψης νερού 4 Ηλεκτρόδιο άνω στάθμης 5 Καλώδιο σύνδεσης 6 Δυναμικό επίπεδο (αντλία σε λειτουργία) 7 Στατικό επίπεδο (αντλία εκτός λειτουργίας) 8 Ηλεκτρικό κουτί συνδέσεων (με προστασία έλλειψης νερού) 6

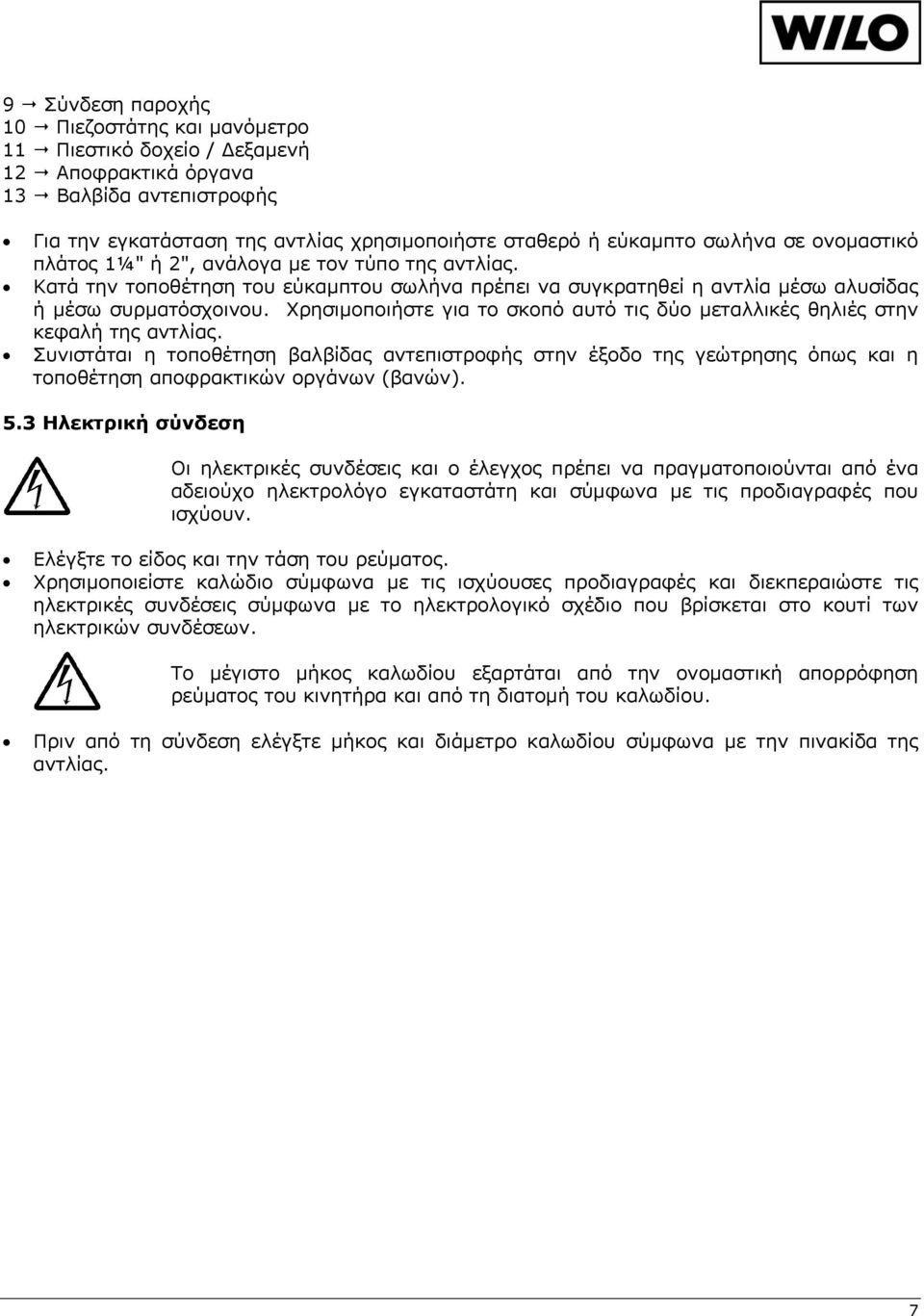

7 9 Σύνδεση παροχής 10 Πιεζοστάτης και μανόμετρο 11 Πιεστικό δοχείο / Δεξαμενή 12 Αποφρακτικά όργανα 13 Βαλβίδα αντεπιστροφής Για την εγκατάσταση της αντλίας χρησιμοποιήστε σταθερό ή εύκαμπτο σωλήνα σε ονομαστικό πλάτος 1¼" ή 2", ανάλογα με τον τύπο της αντλίας. Κατά την τοποθέτηση του εύκαμπτου σωλήνα πρέπει να συγκρατηθεί η αντλία μέσω αλυσίδας ή μέσω συρματόσχοινου. Χρησιμοποιήστε για το σκοπό αυτό τις δύο μεταλλικές θηλιές στην κεφαλή της αντλίας. Συνιστάται η τοποθέτηση βαλβίδας αντεπιστροφής στην έξοδο της γεώτρησης όπως και η τοποθέτηση αποφρακτικών οργάνων (βανών). 5.3 Ηλεκτρική σύνδεση Οι ηλεκτρικές συνδέσεις και ο έλεγχος πρέπει να πραγματοποιούνται από ένα αδειούχο ηλεκτρολόγο εγκαταστάτη και σύμφωνα με τις προδιαγραφές που ισχύουν. Ελέγξτε το είδος και την τάση του ρεύματος. Χρησιμοποιείστε καλώδιο σύμφωνα με τις ισχύουσες προδιαγραφές και διεκπεραιώστε τις ηλεκτρικές συνδέσεις σύμφωνα με το ηλεκτρολογικό σχέδιο που βρίσκεται στο κουτί των ηλεκτρικών συνδέσεων. Το μέγιστο μήκος καλωδίου εξαρτάται από την ονομαστική απορρόφηση ρεύματος του κινητήρα και από τη διατομή του καλωδίου. Πριν από τη σύνδεση ελέγξτε μήκος και διάμετρο καλωδίου σύμφωνα με την πινακίδα της αντλίας. 7

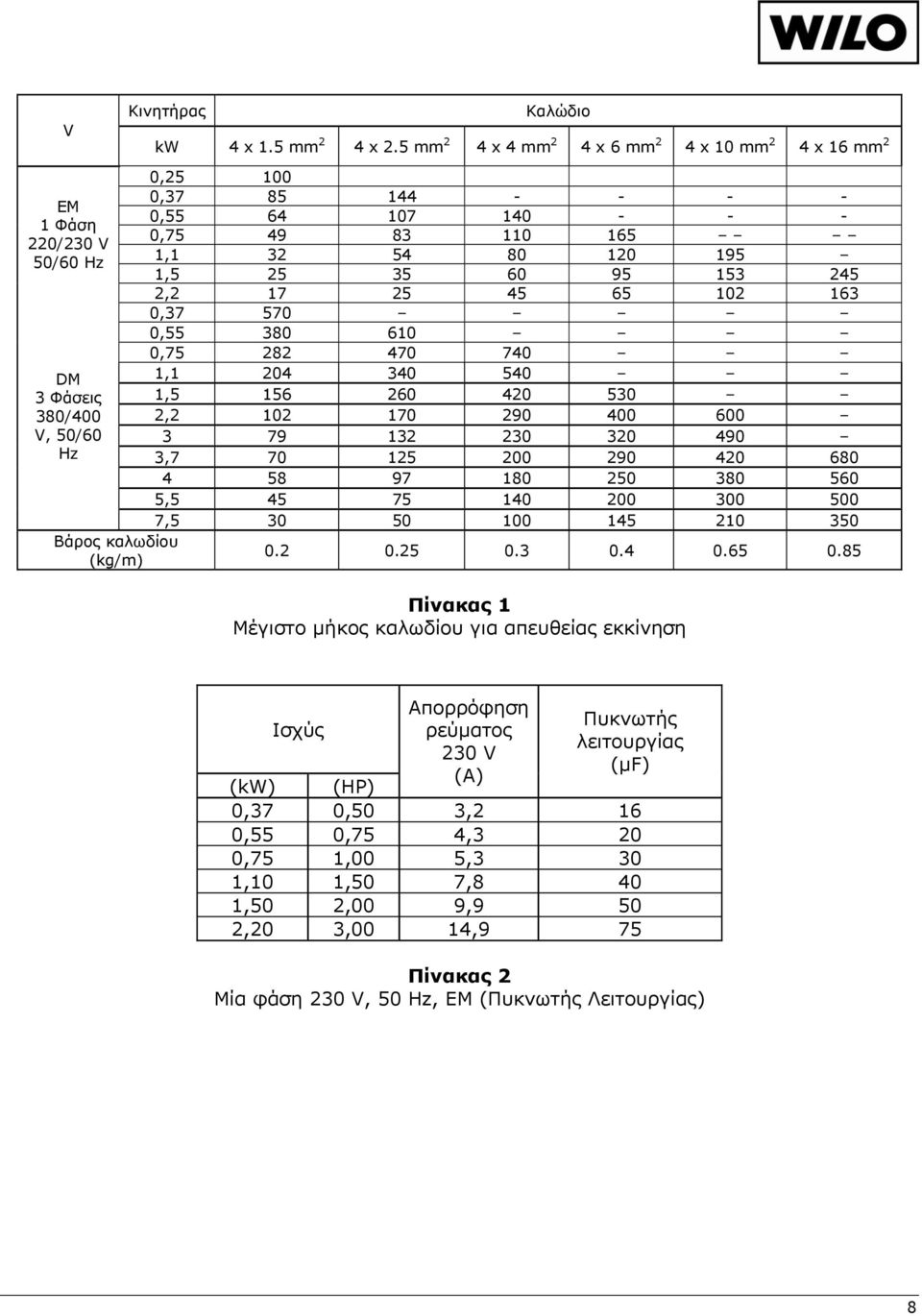

8 V Κινητήρας Καλώδιο kw 4 x 1.5 mm 2 4 x 2.5 mm 2 4 x 4 mm 2 4 x 6 mm 2 4 x 10 mm 2 4 x 16 mm 2 ΕΜ 1 Φάση 220/230 V 50/60 Hz DM 3 Φάσεις 380/400 V, 50/60 Hz Βάρος καλωδίου (kg/m) 0, , , , , , , , , , , , , , , , Πίνακας 1 Μέγιστο μήκος καλωδίου για απευθείας εκκίνηση Ισχύς Απορρόφηση ρεύματος 230 V (A) Πυκνωτής λειτουργίας (μf) (kw) (HP) 0,37 0,50 3,2 16 0,55 0,75 4,3 20 0,75 1,00 5,3 30 1,10 1,50 7,8 40 1,50 2,00 9,9 50 2,20 3,00 14,9 75 Πίνακας 2 Μία φάση 230 V, 50 Hz, ΕΜ (Πυκνωτής Λειτουργίας) 8

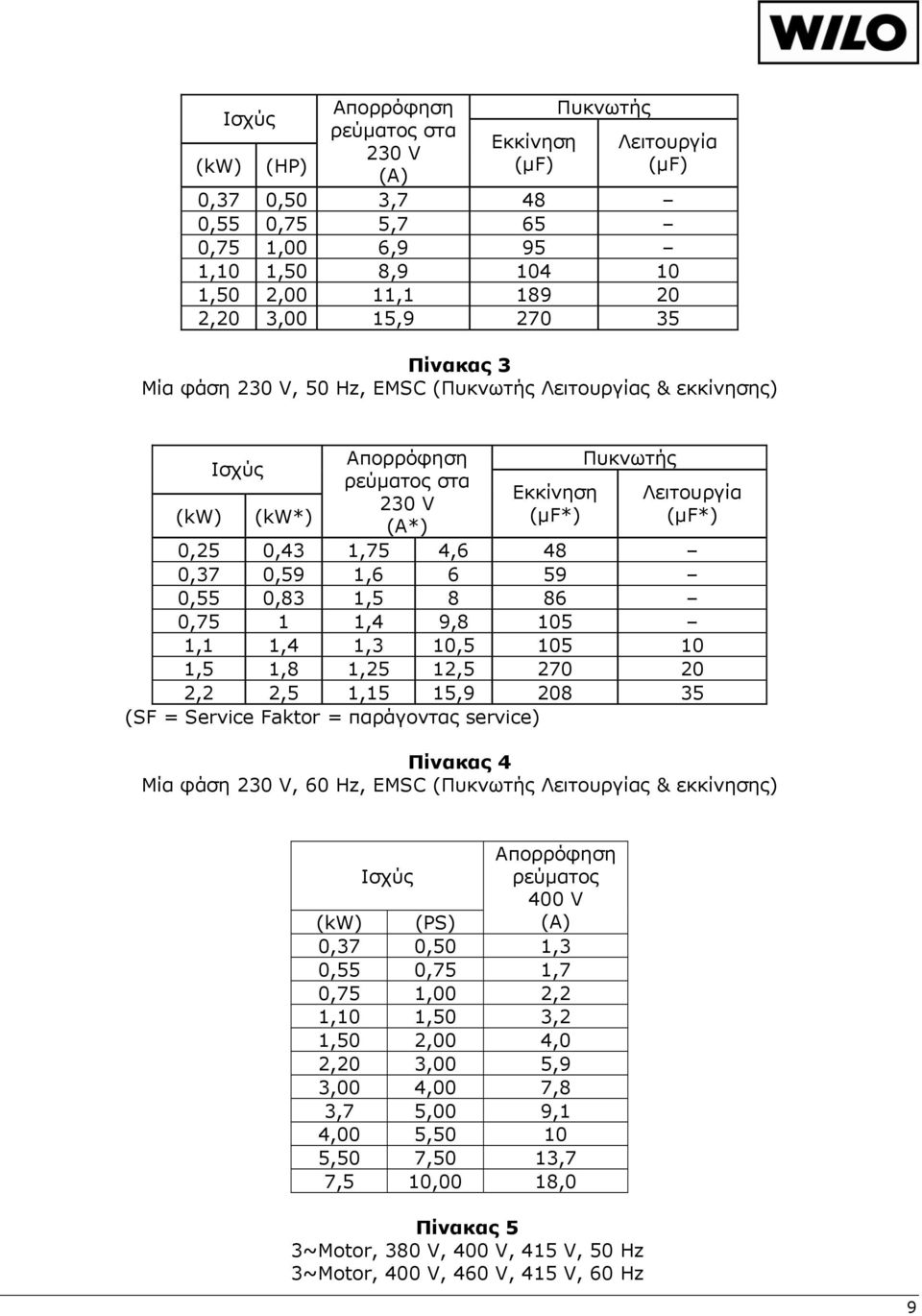

9 (kw) Ισχύς (HP) Απορρόφηση ρεύματος στα 230 V (A) Εκκίνηση (μf) Πυκνωτής Λειτουργία (μf) 0,37 0,50 3,7 48 0,55 0,75 5,7 65 0,75 1,00 6,9 95 1,10 1,50 8, ,50 2,00 11, ,20 3,00 15, Πίνακας 3 Μία φάση 230 V, 50 Hz, ΕΜSC (Πυκνωτής Λειτουργίας & εκκίνησης) (kw) Ισχύς (kw*) Απορρόφηση ρεύματος στα 230 V (A*) Εκκίνηση (μf*) Πυκνωτής Λειτουργία (μf*) 0,25 0,43 1,75 4,6 48 0,37 0,59 1, ,55 0,83 1, ,75 1 1,4 9, ,1 1,4 1,3 10, ,5 1,8 1,25 12, ,2 2,5 1,15 15, (SF = Service Faktor = παράγοντας service) Πίνακας 4 Μία φάση 230 V, 60 Hz, ΕΜSC (Πυκνωτής Λειτουργίας & εκκίνησης) Απορρόφηση Ισχύς ρεύματος (kw) (PS) 400 V (A) 0,37 0,50 1,3 0,55 0,75 1,7 0,75 1,00 2,2 1,10 1,50 3,2 1,50 2,00 4,0 2,20 3,00 5,9 3,00 4,00 7,8 3,7 5,00 9,1 4,00 5, ,50 7,50 13,7 7,5 10,00 18,0 Πίνακας 5 3~Motor, 380 V, 400 V, 415 V, 50 Hz 3~Motor, 400 V, 460 V, 415 V, 60 Hz 9

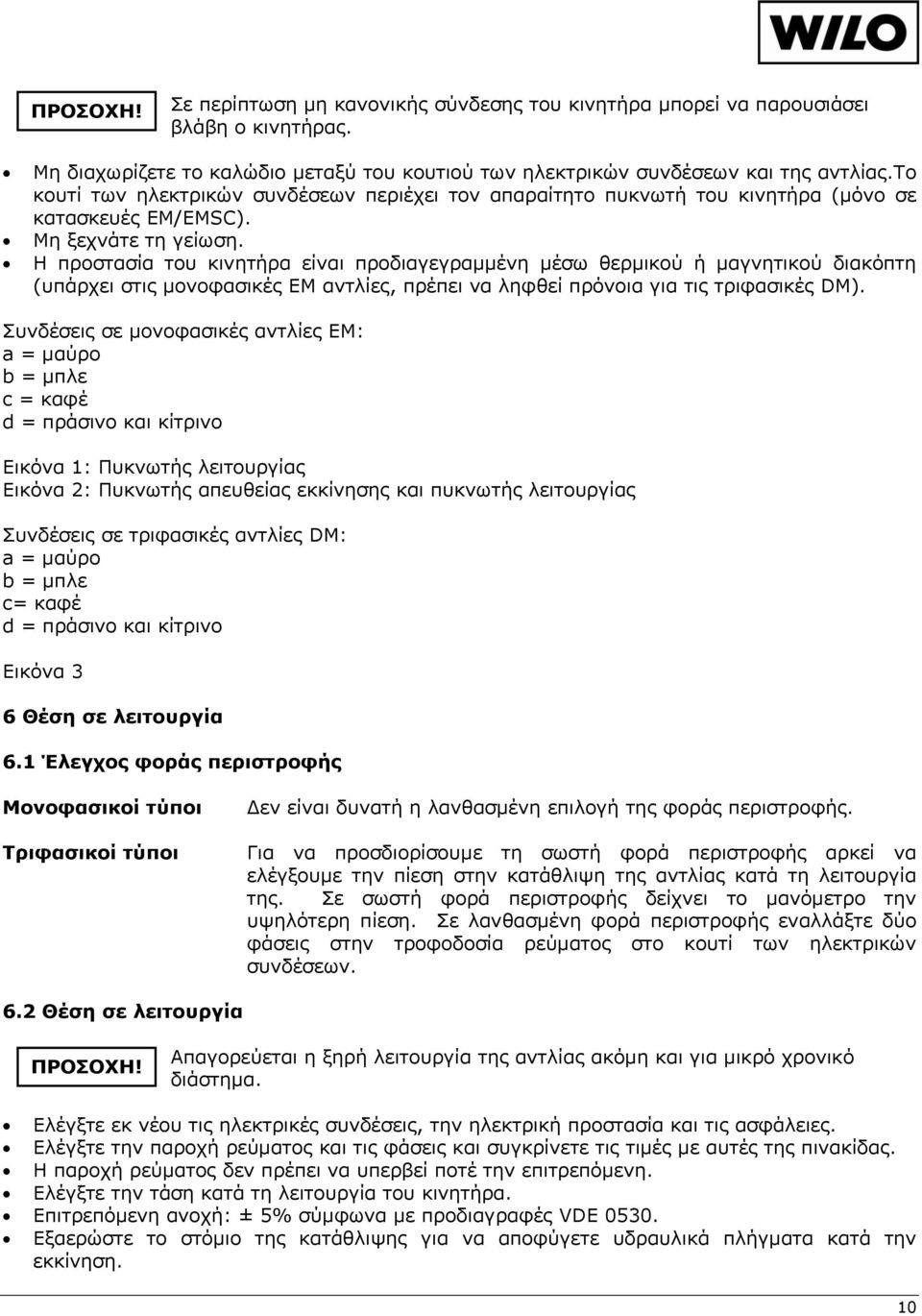

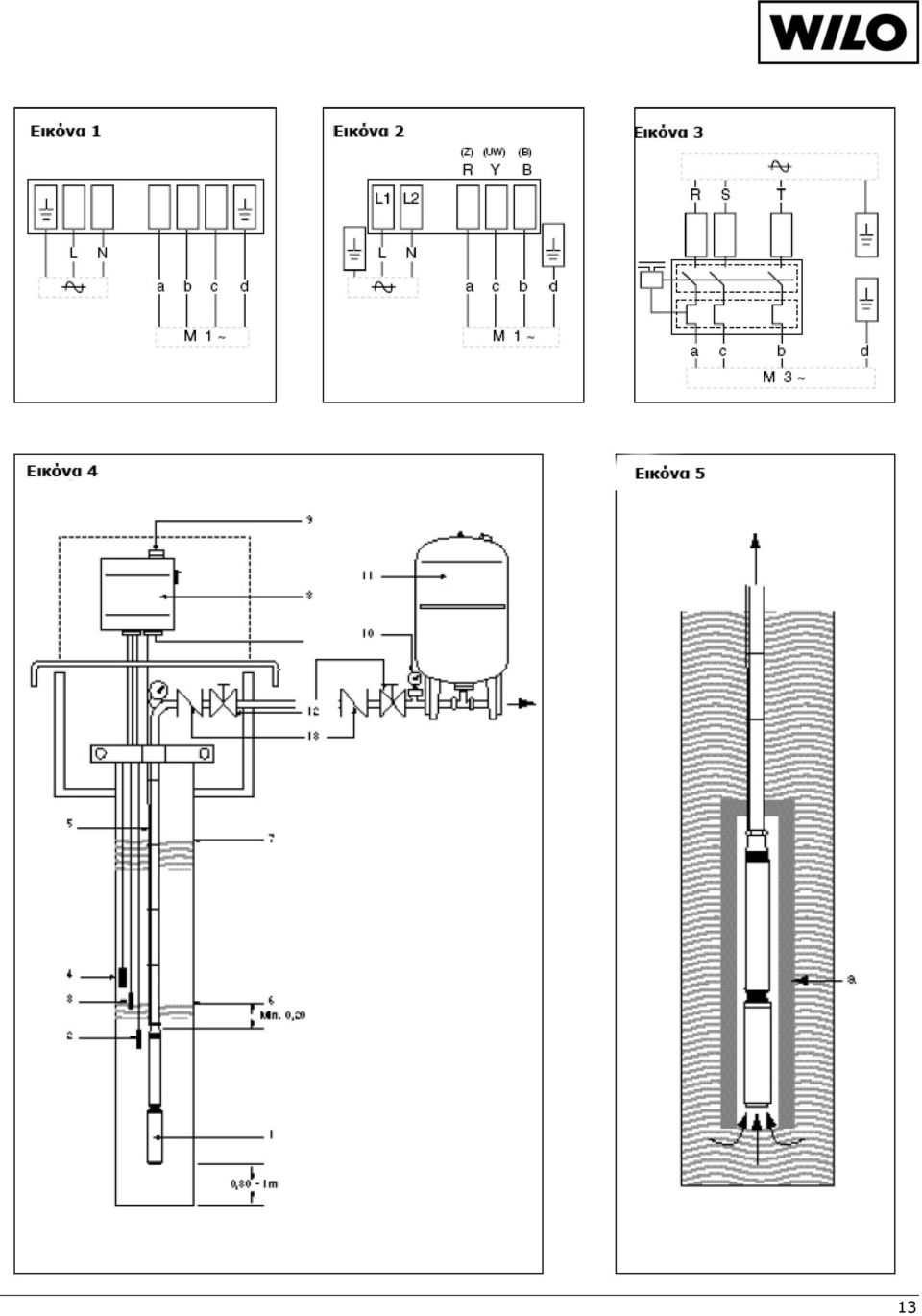

10 ΠΡΟΣΟΧΗ! Σε περίπτωση μη κανονικής σύνδεσης του κινητήρα μπορεί να παρουσιάσει βλάβη ο κινητήρας. Μη διαχωρίζετε το καλώδιο μεταξύ του κουτιού των ηλεκτρικών συνδέσεων και της αντλίας.το κουτί των ηλεκτρικών συνδέσεων περιέχει τον απαραίτητο πυκνωτή του κινητήρα (μόνο σε κατασκευές ΕΜ/EMSC). Μη ξεχνάτε τη γείωση. Η προστασία του κινητήρα είναι προδιαγεγραμμένη μέσω θερμικού ή μαγνητικού διακόπτη (υπάρχει στις μονοφασικές ΕΜ αντλίες, πρέπει να ληφθεί πρόνοια για τις τριφασικές DM). Συνδέσεις σε μονοφασικές αντλίες ΕΜ: a = μαύρο b = μπλε c = καφέ d = πράσινο και κίτρινο Εικόνα 1: Πυκνωτής λειτουργίας Εικόνα 2: Πυκνωτής απευθείας εκκίνησης και πυκνωτής λειτουργίας Συνδέσεις σε τριφασικές αντλίες DΜ: a = μαύρο b = μπλε c= καφέ d = πράσινο και κίτρινο Εικόνα 3 6 Θέση σε λειτουργία 6.1 Έλεγχος φοράς περιστροφής Μονοφασικοί τύποι Τριφασικοί τύποι Δεν είναι δυνατή η λανθασμένη επιλογή της φοράς περιστροφής. Για να προσδιορίσουμε τη σωστή φορά περιστροφής αρκεί να ελέγξουμε την πίεση στην κατάθλιψη της αντλίας κατά τη λειτουργία της. Σε σωστή φορά περιστροφής δείχνει το μανόμετρο την υψηλότερη πίεση. Σε λανθασμένη φορά περιστροφής εναλλάξτε δύο φάσεις στην τροφοδοσία ρεύματος στο κουτί των ηλεκτρικών συνδέσεων. 6.2 Θέση σε λειτουργία ΠΡΟΣΟΧΗ! Απαγορεύεται η ξηρή λειτουργία της αντλίας ακόμη και για μικρό χρονικό διάστημα. Ελέγξτε εκ νέου τις ηλεκτρικές συνδέσεις, την ηλεκτρική προστασία και τις ασφάλειες. Ελέγξτε την παροχή ρεύματος και τις φάσεις και συγκρίνετε τις τιμές με αυτές της πινακίδας. Η παροχή ρεύματος δεν πρέπει να υπερβεί ποτέ την επιτρεπόμενη. Ελέγξτε την τάση κατά τη λειτουργία του κινητήρα. Επιτρεπόμενη ανοχή: ± 5% σύμφωνα με προδιαγραφές VDE Εξαερώστε το στόμιο της κατάθλιψης για να αποφύγετε υδραυλικά πλήγματα κατά την εκκίνηση. 10

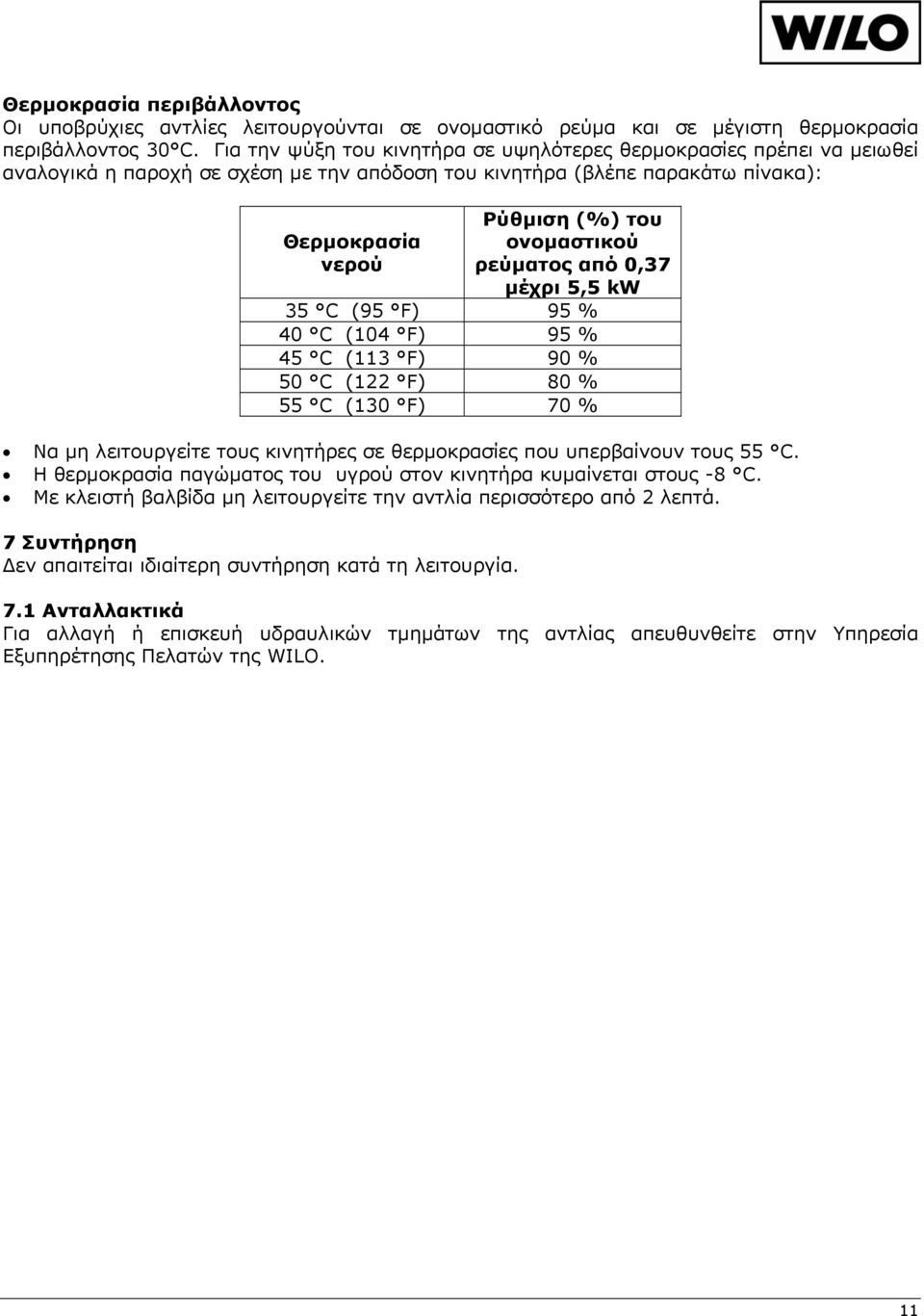

11 Θερμοκρασία περιβάλλοντος Οι υποβρύχιες αντλίες λειτουργούνται σε ονομαστικό ρεύμα και σε μέγιστη θερμοκρασία περιβάλλοντος 30 C. Για την ψύξη του κινητήρα σε υψηλότερες θερμοκρασίες πρέπει να μειωθεί αναλογικά η παροχή σε σχέση με την απόδοση του κινητήρα (βλέπε παρακάτω πίνακα): Θερμοκρασία νερού Ρύθμιση (%) του ονομαστικού ρεύματος από 0,37 μέχρι 5,5 kw 35 C (95 F) 95 % 40 C (104 F) 95 % 45 C (113 F) 90 % 50 C (122 F) 80 % 55 C (130 F) 70 % Να μη λειτουργείτε τους κινητήρες σε θερμοκρασίες που υπερβαίνουν τους 55 C. Η θερμοκρασία παγώματος του υγρού στον κινητήρα κυμαίνεται στους -8 C. Με κλειστή βαλβίδα μη λειτουργείτε την αντλία περισσότερο από 2 λεπτά. 7 Συντήρηση Δεν απαιτείται ιδιαίτερη συντήρηση κατά τη λειτουργία. 7.1 Ανταλλακτικά Για αλλαγή ή επισκευή υδραυλικών τμημάτων της αντλίας απευθυνθείτε στην Υπηρεσία Εξυπηρέτησης Πελατών της WILO. 11

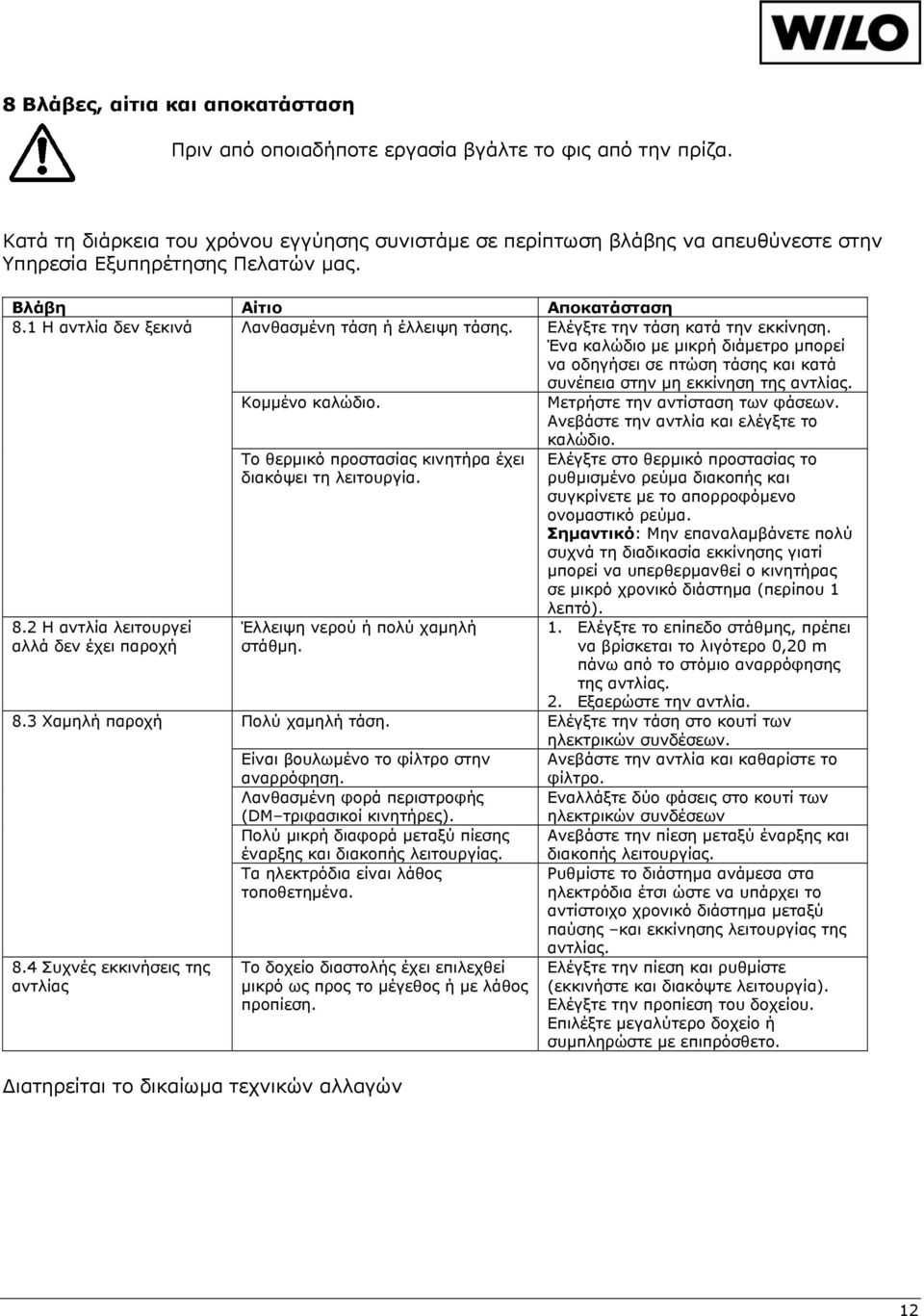

12 8 Βλάβες, αίτια και αποκατάσταση Πριν από οποιαδήποτε εργασία βγάλτε το φις από την πρίζα. Κατά τη διάρκεια του χρόνου εγγύησης συνιστάμε σε περίπτωση βλάβης να απευθύνεστε στην Υπηρεσία Εξυπηρέτησης Πελατών μας. Βλάβη Αίτιο Αποκατάσταση 8.1 Η αντλία δεν ξεκινά Λανθασμένη τάση ή έλλειψη τάσης. Ελέγξτε την τάση κατά την εκκίνηση. Ένα καλώδιο με μικρή διάμετρο μπορεί να οδηγήσει σε πτώση τάσης και κατά συνέπεια στην μη εκκίνηση της αντλίας. Κομμένο καλώδιο. Μετρήστε την αντίσταση των φάσεων. Ανεβάστε την αντλία και ελέγξτε το καλώδιο. Το θερμικό προστασίας κινητήρα έχει διακόψει τη λειτουργία. Ελέγξτε στο θερμικό προστασίας το ρυθμισμένο ρεύμα διακοπής και συγκρίνετε με το απορροφόμενο ονομαστικό ρεύμα. Σημαντικό: Μην επαναλαμβάνετε πολύ συχνά τη διαδικασία εκκίνησης γιατί μπορεί να υπερθερμανθεί ο κινητήρας σε μικρό χρονικό διάστημα (περίπου 1 λεπτό). 8.2 Η αντλία λειτουργεί αλλά δεν έχει παροχή 8.3 Χαμηλή παροχή 8.4 Συχνές εκκινήσεις της αντλίας Έλλειψη νερού ή πολύ χαμηλή στάθμη. Πολύ χαμηλή τάση. Είναι βουλωμένο το φίλτρο στην αναρρόφηση. Λανθασμένη φορά περιστροφής (DM τριφασικοί κινητήρες). Πολύ μικρή διαφορά μεταξύ πίεσης έναρξης και διακοπής λειτουργίας. Τα ηλεκτρόδια είναι λάθος τοποθετημένα. Το δοχείο διαστολής έχει επιλεχθεί μικρό ως προς το μέγεθος ή με λάθος προπίεση. Διατηρείται το δικαίωμα τεχνικών αλλαγών 1. Ελέγξτε το επίπεδο στάθμης, πρέπει να βρίσκεται το λιγότερο 0,20 m πάνω από το στόμιο αναρρόφησης της αντλίας. 2. Εξαερώστε την αντλία. Ελέγξτε την τάση στο κουτί των ηλεκτρικών συνδέσεων. Ανεβάστε την αντλία και καθαρίστε το φίλτρο. Εναλλάξτε δύο φάσεις στο κουτί των ηλεκτρικών συνδέσεων Ανεβάστε την πίεση μεταξύ έναρξης και διακοπής λειτουργίας. Ρυθμίστε το διάστημα ανάμεσα στα ηλεκτρόδια έτσι ώστε να υπάρχει το αντίστοιχο χρονικό διάστημα μεταξύ παύσης και εκκίνησης λειτουργίας της αντλίας. Ελέγξτε την πίεση και ρυθμίστε (εκκινήστε και διακόψτε λειτουργία). Ελέγξτε την προπίεση του δοχείου. Επιλέξτε μεγαλύτερο δοχείο ή συμπληρώστε με επιπρόσθετο. 12

13 13

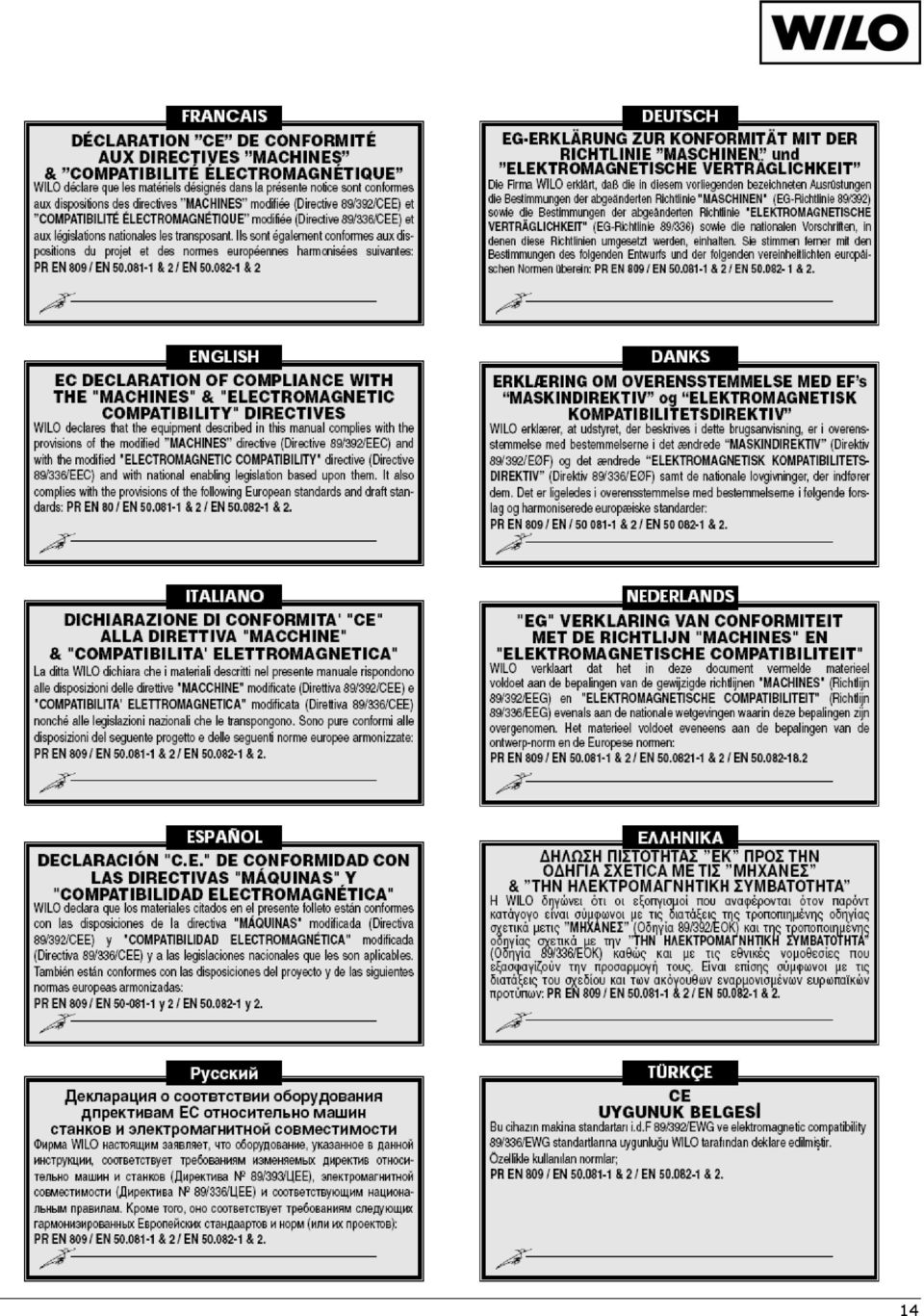

14 14
