3 1. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 1.1 Εισαγωγή Κατά τη διάρκεια των εργασιών θεµελίωσης για την κατασκευή του έργου του ήµου Συκεών «Βρεφονηπιακός Σταθµός στη συµβολή των οδών Κίµωνος, Σαπουντζόγλου και Τσακάλωφ» το οποίο εντοπίζεται κάτω από τα βυζαντινά τείχη στο ήµο Συκεών προέκυψαν αρχαιολογικά ευρήµατα παλαιότερης τειχοποιίας, καθώς και τµήµατα ενός αρχαίου καναλιού ύδρευσης. Τα αρχαιολογικά ευρήµατα που εντοπίστηκαν Η ανακάλυψη αυτή δηµιούργησε την ανάγκη για τον επανασχεδιασµό µέρος του κτιρίου µε βασικό κριτήριο το σεβασµό προς τα αρχαιολογικά ευρήµατα και στόχο να τα αναδείξει και να δώσει στον επισκέπτη και τον περιπατητή τη δυνατότητα να τα παρατηρήσει από µία διαφορετική οπτική γωνία. Η ενσωµάτωση των ευρηµάτων στο κτίριο και την καθηµερινή ζωή έχει ως µοναδικό σκοπό την εξοικείωση των επισκεπτών µε αυτά και την κατανόηση της σηµασίας τους. σελ.2

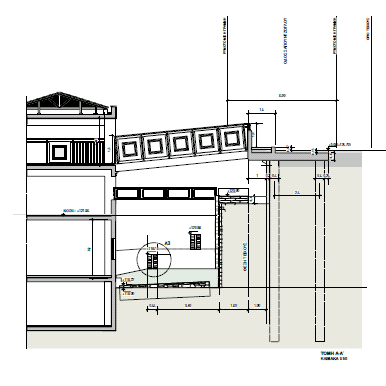

4 Σε αυτό το πλαίσιο κρίθηκε αναγκαία η εκπόνηση της παρούσας µελέτης φωτισµού η οποία έχει ως στόχο την ανάδειξη των αρχαιολογικών ευρηµάτων και την καθιέρωση του βρεφονηπιακού σταθµού σε σηµείο αναφοράς της περιοχής. Ενδεικτική τοµή στην οποία παρουσιάζεται η αρχιτεκτονική λύση για την ανάδειξη των ευρηµάτων 1.2 Μέθοδος Ο στόχος της µελέτης είναι πολλαπλός. Το αισθητικό αποτέλεσµα, η αίσθηση που προκαλεί στο θεατή είναι αναµφίβολα ο σηµαντικότερος παράγοντας επιλογής µιας πρότασης φωτισµού. Εκτός όµως από το οπτικό µέρος, εξίσου σηµαντικό και συχνά παραµεληµένο ρόλο έχει το λειτουργικό κόστος. Αν το κόστος λειτουργίας και συντήρησης µιας πρότασης είναι µεγάλο, η εγκατάσταση πολλές φορές εγκαταλείπεται. Επίσης, σηµαντικός παράγοντας στην επιλογή µίας πρότασης είναι η περιβαλλοντική επίδραση. Η πρόσφατη ένταξη της χώρας µας στο διεθνή οργανισµό International Dark-Sky Association αλλάζει τα δεδοµένα στον εξωτερικό φωτισµό. Σύµφωνα µε τους κανονισµούς του οργανισµού, η µελέτη φωτισµού οφείλει να αναδείξει ένα έργο µε τη µικρότερη επίδραση στο περιβάλλον. σελ.3

5 Στην παρούσα µελέτη, λαµβάνονται υπ όψιν όλοι οι παράγοντες ώστε το τελικό αποτέλεσµα να είναι το καλύτερο δυνατό. 1.3 Προσέγγιση Η µελέτη του φωτισµού έχει ως βασικό στόχο να αναδείξει την ιδιαιτερότητα των ευρηµάτων και παράλληλα να διασφαλίσει την οµαλή τους ένταξή στο µοντέρνο κτίριο. Βασική ιδέα της µελέτης είναι η ανάδειξη των δοµικών στοιχείων και η δηµιουργία της αίσθησης του υγρού στοιχείου µέσα στους αγωγούς ώστε να τονίζεται η λειτουργικότητά τους. Ο συµβολισµός που επιχειρείται είναι ότι η τεχνολογία µας µεταφέρει από το παλιό στο νέο, από το παρελθόν στο παρόν, επάνω από το πάντα µεταβαλλόµενο και απρόβλεπτο υγρό στοιχείο. Με βάση τα παραπάνω τις παραπάνω παραδοχές προέκυψε η λύση του φωτισµού η οποία µελετήθηκε στο φωτοτεχνικό πρόγραµµα Dialux και τα αποτελέσµατα παρουσιάζονται στο τέλος του παρόντος τέυχους. Με τη λύση που προτείνεται το λευκό φως τονίζει την υφή των τειχών διασφαλίζοντας την ιστορική και πολιτισµική ακεραιότητά τους και δηµιουργώντας παράλληλα τα όρια µέσα στα οποία το µπλε φως δίνει την αίσθηση του υγρού στοιχείου. Τα ευρήµατα και η εγκατάσταση σε συνδυασµό µε την µοντέρνα γέφυρα πρόσβασης του κτιρίου δηµιουργούν ένα αισθητικό σύνολο που καθιστά το έργο ορόσηµο της περιοχής. Η χρήση της τεχνολογίας για την οµαλή µετάβαση από το παλιό στο νέο επάνω από το πάντα άστατο και µεταβαλλόµενο υγρό στοιχείο είναι η αίσθηση που δηµιουργείται στον θεατή και η ουσία της εγκατάστασης φωτισµού. 1.4 Τεχνολογία Φωτιστικών Σωµάτων Προκειµένου να επιτευχθεί το αρτιότερο αισθητικό αποτέλεσµα και παράλληλα να δοθεί µία λύση η οποία δε θα απαιτεί συνεχή ανάγκη συντήρησης τα φωτιστικά σώµατα που επιλέχτηκαν είναι τεχνολογίας Light Emitting Diode (LED), µία σχετικά πρόσφατη στην Ελλάδα τεχνολογία µε πολλά πλεονεκτήµατα. Πρόκειται για τεχνολογία ηµιαγωγών η οποία εµφανίστηκε το 1962 και παρουσιάζει πλέον ευρύτατη χρήση στις εφαρµογές αρχιτεκτονικού φωτισµού. σελ.4

6 Στα πλεονεκτήµατά της συγκαταλέγονται η χαµηλή κατανάλωση των φωτιστικών σωµάτων, ο µεγάλος χρόνος ζωής, το µικρό µέγεθος, η µεγάλη φωτεινότητα και η αξιοπιστία, ενώ το µόνο αρνητικό τους είναι το κόστος κατασκευής το οποίο είναι µεγαλύτερο από αυτό των συµβατικών φωτιστικών σωµάτων. Το βασικό πλεονέκτηµα της τεχνολογίας LED είναι η ασύγκριτα χαµηλότερη κατανάλωση ηλεκτρικού ρεύµατος, συχνά στο 7% 8% µίας αντίστοιχης φωτεινότητας συµβατικής πηγής. Άρα λοιπόν µε τη χρήση αυτής της τεχνολογίας πηγών φωτός, το κόστος ηλεκτρικής ενέργειας για τη λειτουργία της εγκατάστασης µειώνεται δραµατικά. Ένα άλλο πλεονέκτηµα της τεχνολογίας LED είναι η πολύ µεγάλη διάρκεια ζωής των φωτεινών πηγών. Σύµφωνα µε κάποιους κατασκευαστές, τέτοιου τύπου φωτεινές πηγές έχουν διάρκεια ζωής µεγαλύτερη από ώρες. Αυτό σηµαίνει ότι µε την παραδοχή ότι η εγκατάσταση λειτουργεί καθηµερινά για 7 ώρες κατά µέσο όρο, η πρώτη αλλαγή λαµπτήρων θα γίνει θεωρητικά µετά από περίπου 19,5 χρόνια! Παράλληλα µε τη χρήση αυτής της τεχνολογίας επιτυγχάνεται µειωµένο κόστος συντήρησης και λειτουργίας. Το κόστος συντήρησης µιας εγκατάστασης, στο οποίο περιλαµβάνεται και το κόστος σε εργατοώρες και σε εξοπλισµό, είναι ένας σηµαντικός παράγοντας ο οποίος πολύ συχνά δεν συνυπολογίζεται σε µία µελέτη. Όταν για την αλλαγή ενός ακριβού λαµπτήρα απαιτείται η απασχόληση ειδικευµένου προσωπικού και η χρήση ειδικού εξοπλισµού, το κόστος αντικατάστασης είναι πολύ υψηλότερο από αυτό του λαµπτήρα. Αντίθετα, η σωστή επιλογή των φωτιστικών σωµάτων και καίρια τοποθέτησή τους µειώνει το λειτουργικό κόστος στο ελάχιστο. Σε σύγκριση µε τον παραδοσιακό φωτισµό µε πηγές πυρακτώσεως, η χρήση των πηγών LED γίνεται συµφέρουσα µετά τις 12,000 ώρες λειτουργίας. Με δεδοµένο ότι οι ετήσιες ώρες λειτουργίας της εγκατάστασης θα είναι (8 ώρες καθηµερινά για 365 ηµέρες) η απόσβεση του συστήµατος γίνεται σε4-5 χρόνια. σελ.5

7 1.5 Τεχνική Περιγραφή Σύγκριση κόστους συντήρησης και λειτουργίας συµβατικών λαµπτήρων µε τεχνολογία LED Για την εγκατάσταση του αρχιτεκτονικού φωτισµού θα τοποθετηθεί υποπίνακας στο εσωτερικό του κτιρίου στη θέση που σηµειώνεται στο σχέδιο που συνοδεύει τη µελέτη. Ο υποπίνακας θα τροφοδοτείται από τον κεντρικό πίνακα της εγκατάστασης µέσω καλωδίου τύπου J1VV-U (NYY) διατοµής 5 x 4 mm2. Ο πίνακας θα είναι µεταλλικός επίτοιχος και θα διαθέτει όλα τα όργανα ασφαλείας, διακοπής και αυτοµατισµού τα οποία σηµειώνονται στο µονογραµµικό διάγραµµα. Για την έναυση και τη σβέση της εγκατάστασης φωτισµού θα χρησιµοποιηθούν φωτοκύτταρο σε σειρά µε χρονοδιακόπτη. Αυτό σηµαίνει ότι στην πράξη για να δοθεί εντολή έναυσης τόσο θα πρέπει να ισχύει τόσο η ρύθµιση φωτεινότητας ΟΝ του αισθητήρα φωτός, όσο και η ρύθµιση ΟΝ του χρονοδιακόπτη. Για τη σβέση του κυκλώµατος αρκεί µία από τις δύο ενδείξεις να είναι OFF. Από τον υποπίνακα ξεκινούν τα ξεχωριστά κυκλώµατα φωτισµού για την τροφοδότηση των φωτιστικών σωµάτων. Τα καλώδια που θα χρησιµοποιηθούν για τα κυκλώµατα φωτισµού θα είναι τύπου J1VV-U (NYY) διατοµής 3 x 1,5 mm2 και θα οδεύουν σε ευθύ πλαστικό σωλήνα προστασίας βαρέος τύπου Φ16mm. σελ.6

8 Η όδευση των σωληνώσεων φαίνεται στα σχέδια της µελέτης. Για τη σύνδεση µε τα φωτιστικά σώµατα θα απαιτηθούν πλαστικά κυτία διακλάδωσης εξωτερικού χώρου Φ70mm. Τα φωτιστικά σώµατα που θα τοποθετηθούν είναι τα ακόλουθα: Στον τοίχο του κτιρίου καθώς και κάτω από την πεζογέφυρα θα τοποθετηθούν φωτιστικά σώµατα τύπου προβολέα µε πολύ λεπτή δέσµη φωτός. Συγκεκριµένα, στον τοίχο του κτιρίου θα τοποθετηθούν δύο συστοιχίες των τεσσάρων φωτιστικών η κάθε µία, ενώ κάτω από την πεζογέφυρα θα τοποθετηθούν τρία µεµονοµένα φωτιστικά σώµατα (σύνολικά 11). Τα φωτιστικά του τοίχου θα αποτελούν το Κύκλωµα 1 ενώ αυτά της πεζογέφυρας το Κύκλωµα 4. Τα φωτιστικά αυτά τοποθετούνται για την ανάδειξη των όγκων των υδροροών και την έµφαση της υφής τους. Η θερµοκρασία του φωτός θα είναι περί τους 2800 K. Κατά µήκος του τείχους θα τοποθετηθούν δέκα (10) φωτιστικά που θα αποτελούν το Κύκλωµα 5. Αυτά θα είναι τύπου Wall Washer και εξυπηρετούν στο να τονίσουν το µέγεθος καθώς και την υφή του τείχους. Η τοποθέτησή τους θα γίνει στο έδαφος και για το λόγο αυτό, η βάση τους θα πρέπει να είναι τύπου σφήνας. Η θερµοκρασία του φωτός θα είναι περί τους 2800 K. Στον πρόβολο που δηµιουργεί το τοιχίο αντιστήριξης και κατά µήκος του δρόµου, θα τοποθετηθούν δεκατέσσερα (14) φωτιστικά σώµατα τύπου Wall Washer για την ανάδειξη του ορατού από το δρόµο τµήµατος του τείχους. Η θερµοκρασία του φωτός θα είναι περί τους 2800 K. Τα φωτιστικά αυτά θα αποτελούν το κύκλωµα 6. Εντός των υδροροών, κατά µήκος της εσοχής που υπάρχει στο επάνω µέρος τους, θα τοποθετηθεί φωτιστικό σώµα τύπου σωλήνας και χρώµατος µπλε. Το φωτιστικό θα χρησιµοποιεί πηγές φωτός LED ενώ η εκποµπή του φωτός θα γίνει οµοιόµορφα από όλο το µήκος του. Τα φωτιστικά αυτά αποσκοπούν στη δηµιουργία της εντύπωσης ύπαρξης νερού µέσα στις υδροροές. Έτσι επιτυγχάνονται ταυτόχρονα δύο στόχοι. Από τη µία η ανάδειξη της λειτουργικότητας των υδροροών και από την άλλη, η δηµιουργία ένος σηµείου αναφοράς της όλης εγκατάστασης. Αυτά θα είναι τα κυκλώµατα 2 και 3. Οι ακριβείς θέσεις τοποθέτησης των φωτιστικών σηµειώνονται στα σχέδια της µελέτης. σελ.7

9 Επίσης µέρος του έργου συµπεριλαµβάνει εγκατάσταση σωληνώσεων και φρεατίων σε συνεργασία µε τις εργασίες των οικοδοµικών εργασιών επι της οδού Σαπουντζόγλου. Ο Συντάξας Μελετητής Γ. ΜΠΕΛΛΑΣ ΗΛ/ΓΟΣ ΜΗΧ/ΚΟΣ & ΜΗΧ/ΚΟΣ Η/Υ σελ.8
