1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Εργαστήριο Ασυρμάτου και Επικοινωνίας Μεγάλων Αποστάσεων Χάρτης ρηςσυχνοτήτων πλάνου ψηφιακής τηλεόρασης ης Καθηγητής: Χ. Καψάλης

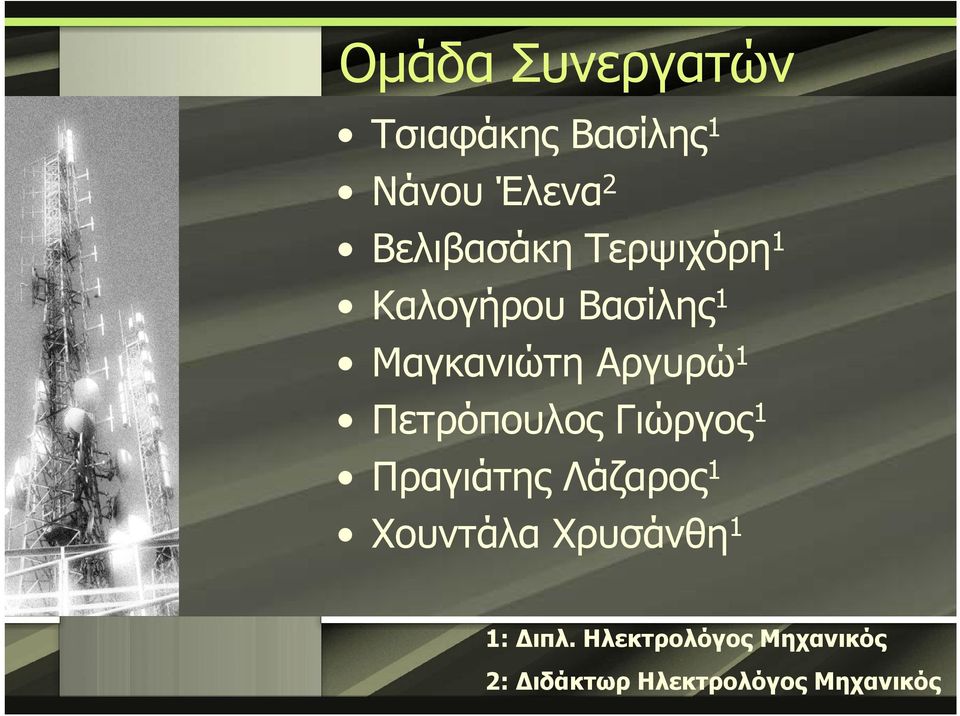

2 Ομάδα Συνεργατών Τσιαφάκης Βασίλης 1 Νάνου Έλενα 2 Βελιβασάκη Τερψιχόρη ρη 1 Καλογήρου Βασίλης 1 Μαγκανιώτη Αργυρώ 1 Πετρόπουλος Γιώργος 1 Πραγιάτης Λάζαρος 1 Χουντάλα Χρυσάνθη 1 1: Διπλ. Ηλεκτρολόγος Μηχανικός 2: Διδάκτωρ Ηλεκτρολόγος Μηχανικός

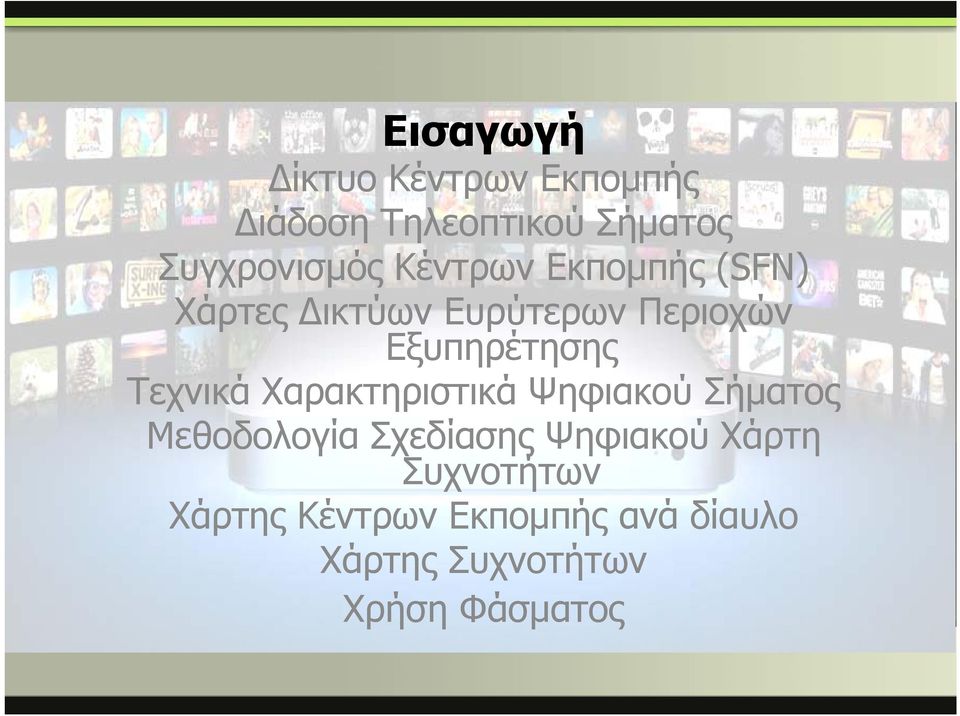

3 Εισαγωγή ίκτυο Κέντρων Εκπομπής ιάδοση Τηλεοπτικού Σήματος Συγχρονισμός Κέντρων Εκπομπής (SFN) Χάρτες ικτύων Ευρύτερων Περιοχών Εξυπηρέτησης Τεχνικά Χαρακτηριστικά Ψηφιακού Σήματος Μεθοδολογία Σχεδίασης Ψηφιακού Χάρτη Συχνοτήτων Χάρτης Κέντρων Εκπομπής ανά δίαυλο Χάρτης Συχνοτήτων Χρήση Φάσματος

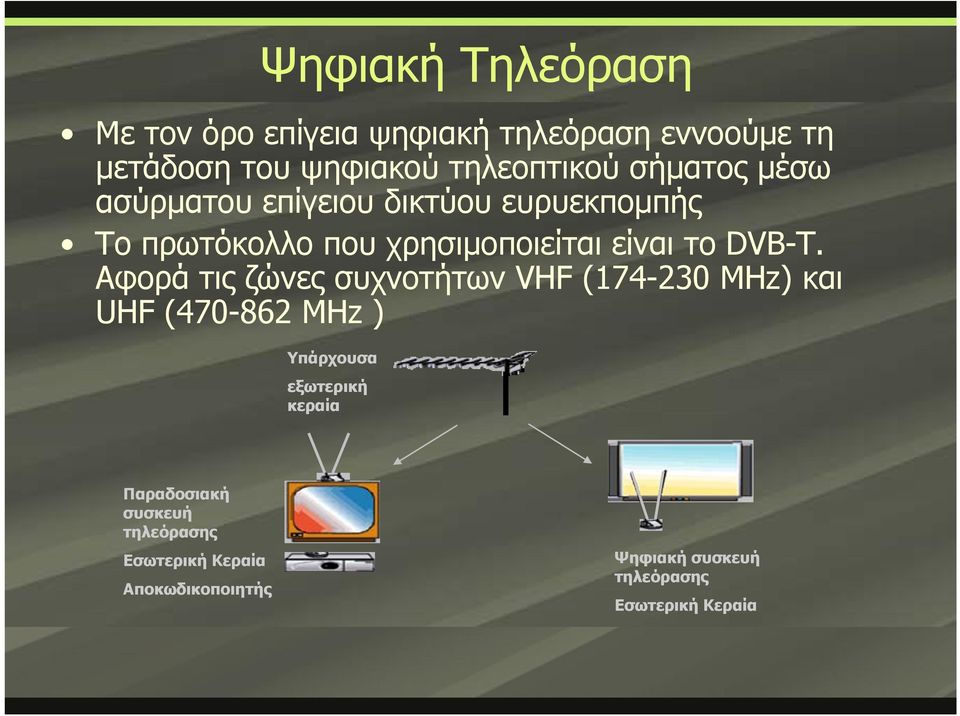

4 Ψηφιακή Τηλεόραση η Με τον όρο επίγεια ψηφιακή τηλεόραση εννοούμε τη μετάδοση του ψηφιακού τηλεοπτικού σήματος μέσω ασύρματου επίγειου δικτύου ευρυεκπομπής Το πρωτόκολλο που χρησιμοποιείται είναι το DVB-T. Αφορά τις ζώνες συχνοτήτων VHF ( MHz) και UHF ( MHz ) Υπάρχουσα εξωτερική κεραία Παραδοσιακή συσκευή τηλεόρασης Εσωτερική Κεραία Αποκωδικοποιητής Ψηφιακή συσκευή τηλεόρασης Εσωτερική Κεραία

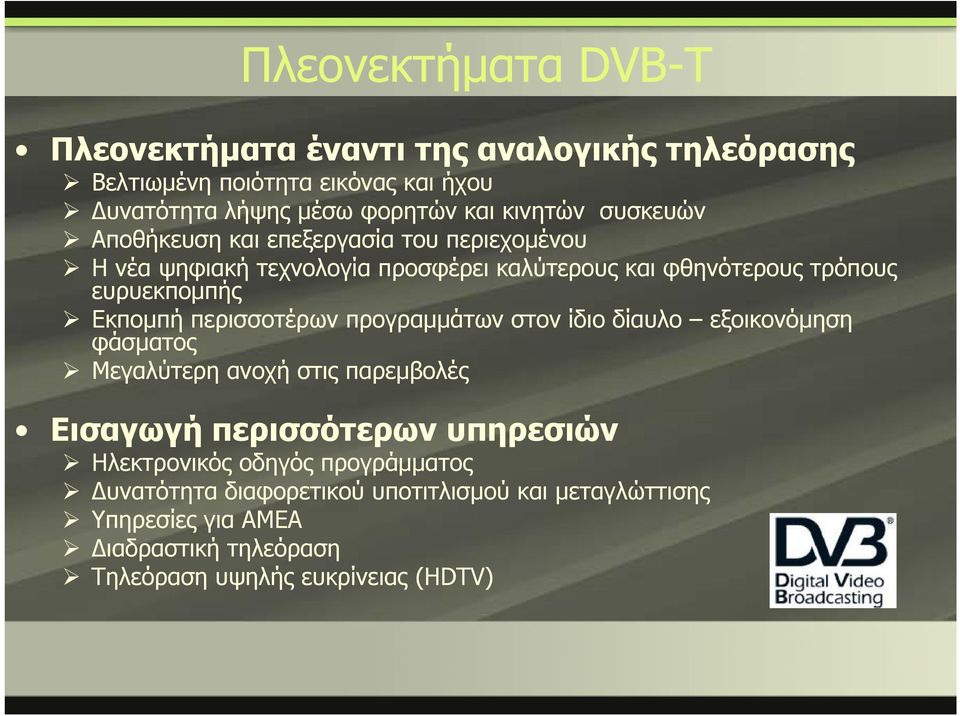

5 Πλεονεκτήματα DVB-T Πλεονεκτήματα έναντι της αναλογικής τηλεόρασης Βελτιωμένη ποιότητα εικόνας και ήχου υνατότητα λήψης μέσω φορητών και κινητών συσκευών Αποθήκευση και επεξεργασία του περιεχομένου Η νέα ψηφιακή τεχνολογία προσφέρει καλύτερους και φθηνότερους τρόπους ευρυεκπομπής Εκπομπή περισσοτέρων προγραμμάτων στον ίδιο δίαυλο εξοικονόμηση φάσματος Μεγαλύτερη ανοχή στις παρεμβολές Εισαγωγή περισσότερων υπηρεσιών γ γή ρ ρ ηρ Ηλεκτρονικός οδηγός προγράμματος υνατότητα διαφορετικού υποτιτλισμού και μεταγλώττισης Υπηρεσίες για ΑΜΕΑ ιαδραστική τηλεόραση Τηλεόραση υψηλής ευκρίνειας (HDTV)

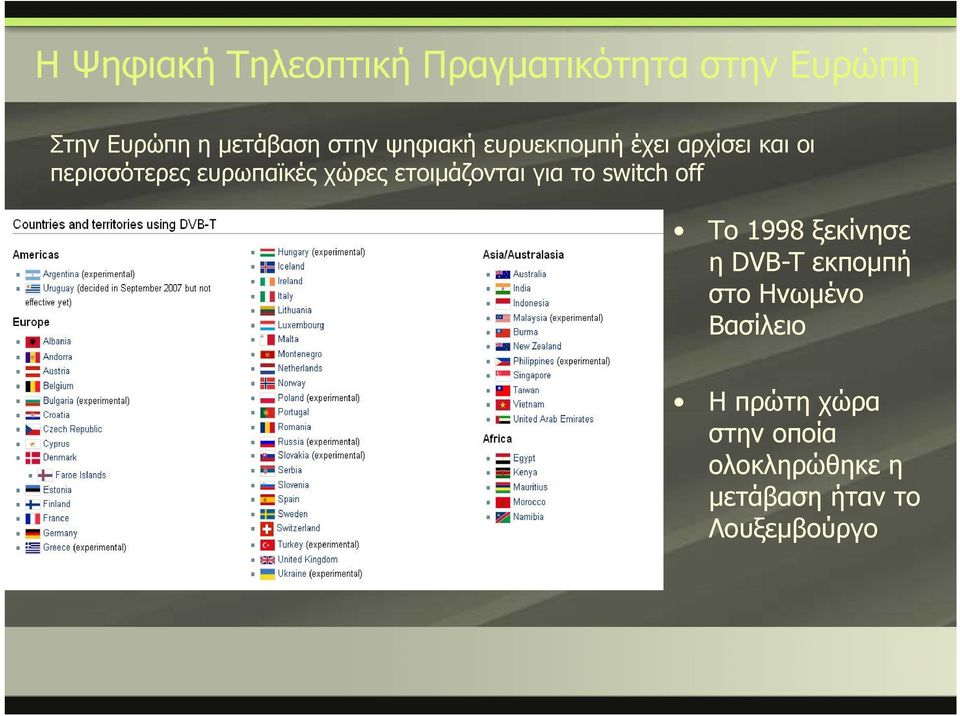

6 Η Ψηφιακή Τηλεοπτική Πραγματικότητα στην Ευρώπη Στην Ευρώπη η μετάβαση στην ψηφιακή ευρυεκπομπή έχει αρχίσει και οι περισσότερες ευρωπαϊκές χώρες ετοιμάζονται για το switch off Το 1998 ξεκίνησε η DVB-T εκπομπή στο Ηνωμένο Βασίλειο Η πρώτη χώρα στην οποία ολοκληρώθηκε η μετάβαση ήταν το Λουξεμβούργο

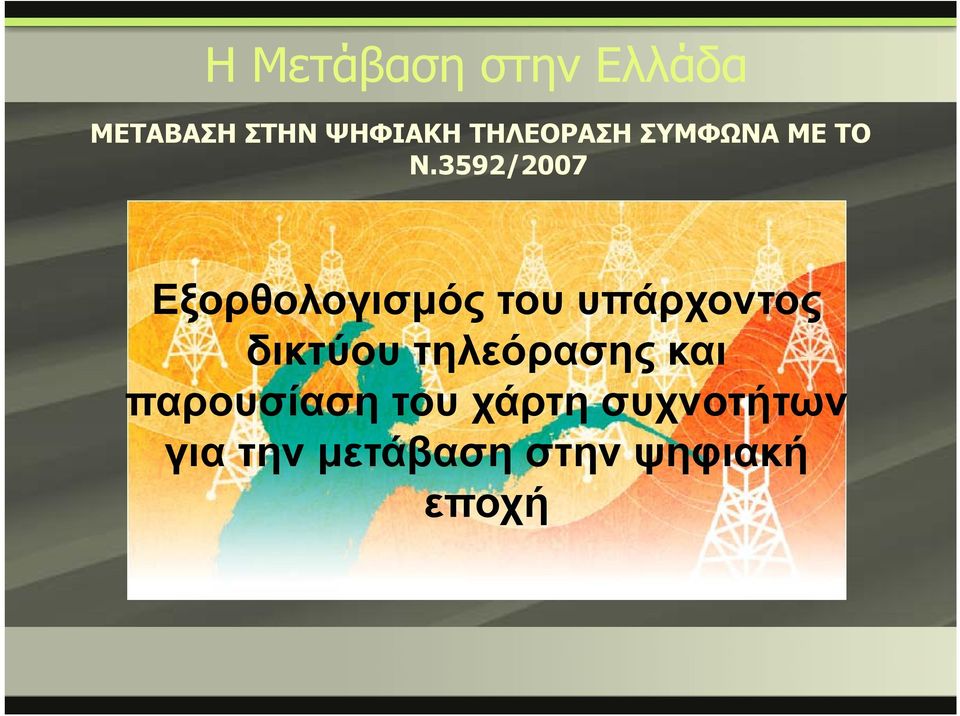

7 Η Μετάβαση στην Ελλάδα ΜΕΤΑΒΑΣΗ ΣΤΗΝ ΨΗΦΙΑΚΗ ΤΗΛΕΟΡΑΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΟ Ν.3592/2007 Εξορθολογισμός του υπάρχοντος δικτύου τηλεόρασης και παρουσίαση του χάρτη συχνοτήτων για την μετάβαση στην ψηφιακή εποχή

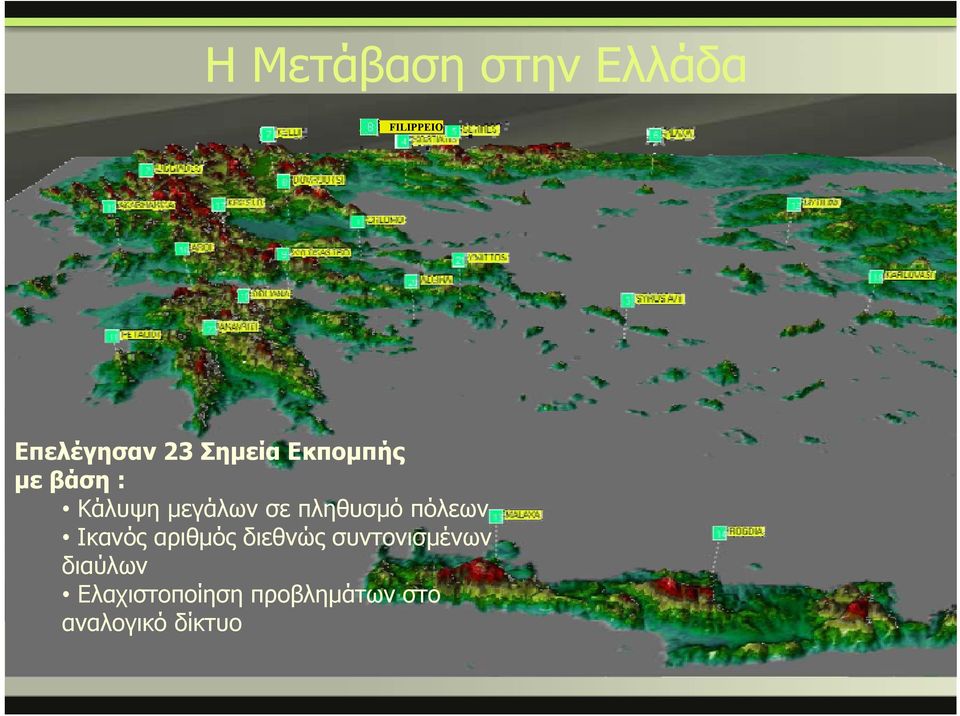

8 Η Μετάβαση στην Ελλάδα FILIPPEIO Επελέγησαν 23 Σημεία Εκπομπής με βάση : Κάλυψη μεγάλων σε πληθυσμό πόλεων Ικανός αριθμός διεθνώς συντονισμένων διαύλων Ελαχιστοποίηση προβλημάτων στο αναλογικό δίκτυο

9 Η Μετάβαση στην Ελλάδα FILIPPEIO Διαδικασία : Τερματισμός αναλογικής εκπομπής συγκεκριμένων διαύλων Έναρξη ψηφιακής εκπομπής από το ίδιο κέντρο Θα διατεθούν 7-8 δίαυλοι ανά σημείο εκπομπής για χρήση από: Τη δημόσια τηλεόραση 2 Συνδρομητικούς σταθμούς 8 Ιδιωτικούς σταθμούς πανελλαδικής εμβέλειας 6-10 Σταθμούς περιφερειακής ή τοπικής εμβέλειας

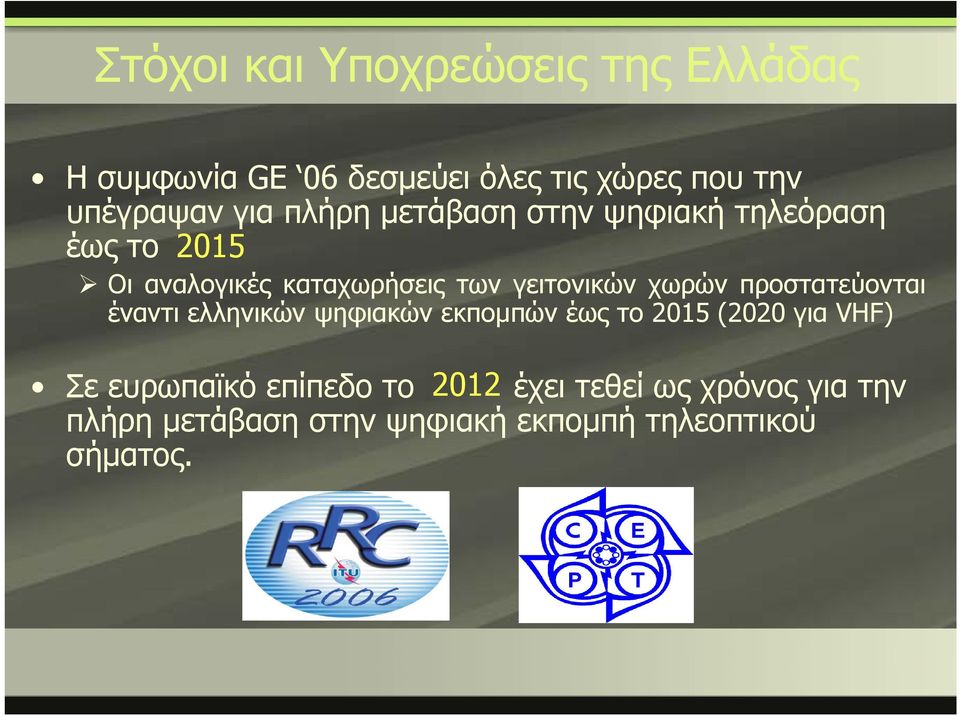

10 Στόχοι και Υποχρεώσεις της Ελλάδας Η συμφωνία GE 06 δεσμεύει όλες τις χώρες που την υπέγραψαν για πλήρη μετάβαση στην ψηφιακή τηλεόραση έως το 2015 Οι αναλογικές καταχωρήσεις των γειτονικών χωρών προστατεύονται έναντι ελληνικών ψηφιακών εκπομπών έως το 2015 (2020 για VHF) Σε ευρωπαϊκό επίπεδο το 2012 έχει τεθεί ως χρόνος για την πλήρη μετάβαση στην ψηφιακή εκπομπή τηλεοπτικού σήματος.

11 Μετάβαση από την Αναλογική σε Ψηφιακή Τηλεόραση Η Ελλάδα όπως και η υπόλοιπη Ευρώπη πρέπει να προετοιμαστεί για την πλήρη μετατροπή του τηλεοπτικού τοπίου σε ψηφιακό Μήνυμα που παρουσιαζόταν στο Φινλανδικό τηλεοπτικό πρόγραμμα πριν το κλείσιμο των αναλογικών ααογ εκπομπών

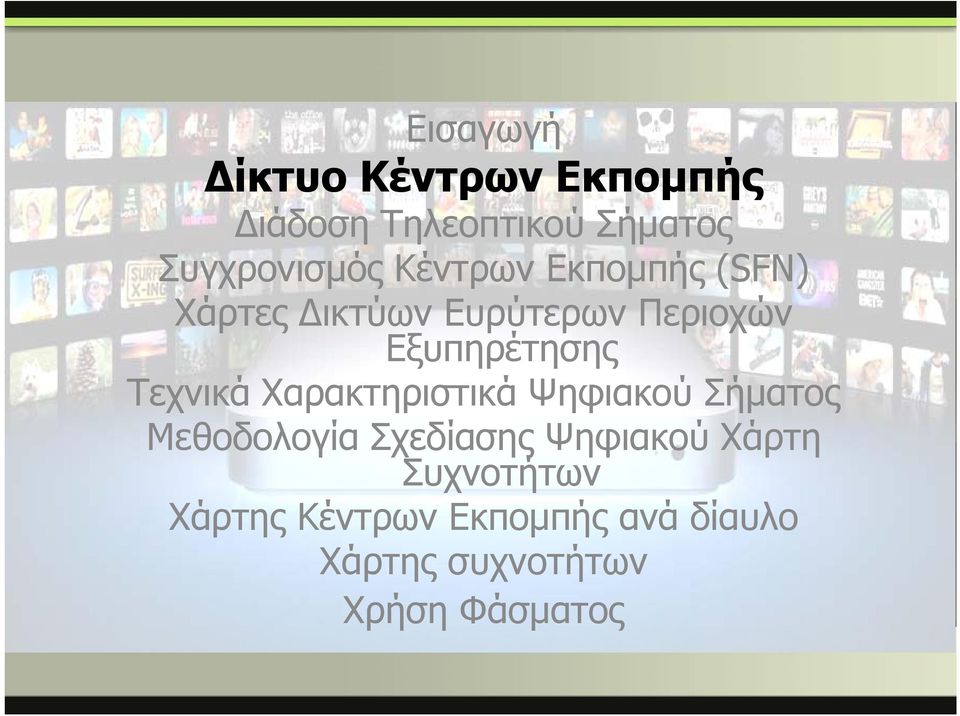

12 Εισαγωγή Δίκτυο Κέντρων Εκπομπής ιάδοση Τηλεοπτικού Σήματος Συγχρονισμός Κέντρων Εκπομπής (SFN) Χάρτες ικτύων Ευρύτερων Περιοχών Εξυπηρέτησης Τεχνικά Χαρακτηριστικά Ψηφιακού Σήματος Μεθοδολογία Σχεδίασης Ψηφιακού Χάρτη Συχνοτήτων Χάρτης ρηςκέντρων Εκπομπής ανά δίαυλο Χάρτης συχνοτήτων Χρήση Φάσματος

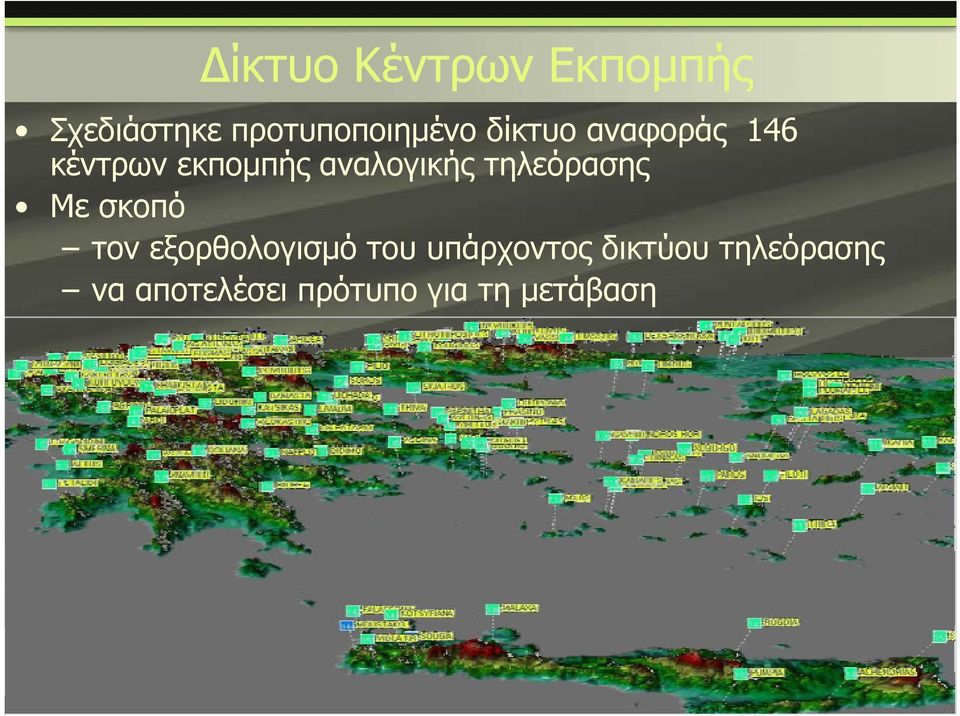

13 ίκτυο Κέντρων Εκπομπής Σχεδιάστηκε προτυποποιημένο δίκτυο αναφοράς 146 κέντρων εκπομπής αναλογικής τηλεόρασης ης Με σκοπό τον εξορθολογισμό του υπάρχοντος δικτύου τηλεόρασης να αποτελέσει πρότυπο για τη μετάβαση

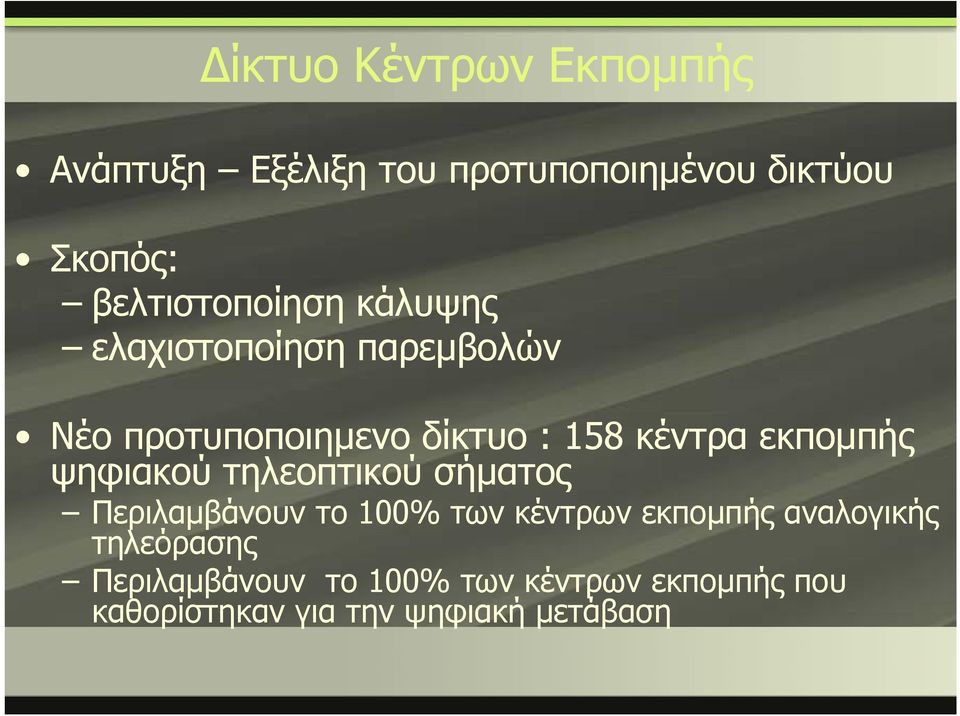

14 ίκτυο Κέντρων Εκπομπής Ανάπτυξη Εξέλιξη του προτυποποιημένου δικτύου Σκοπός: βελτιστοποίηση κάλυψης ελαχιστοποίηση παρεμβολών Νέο προτυποποιημενο δίκτυο : 158 κέντρα εκπομπής ψηφιακού τηλεοπτικού σήματος Περιλαμβάνουν το 100% των κέντρων εκπομπής αναλογικής τηλεόρασης λό Περιλαμβάνουν το 100% των κέντρων εκπομπής που καθορίστηκαν για την ψηφιακή μετάβαση

15 ίκτυο Κέντρων Εκπομπής - Χάρτης ρης

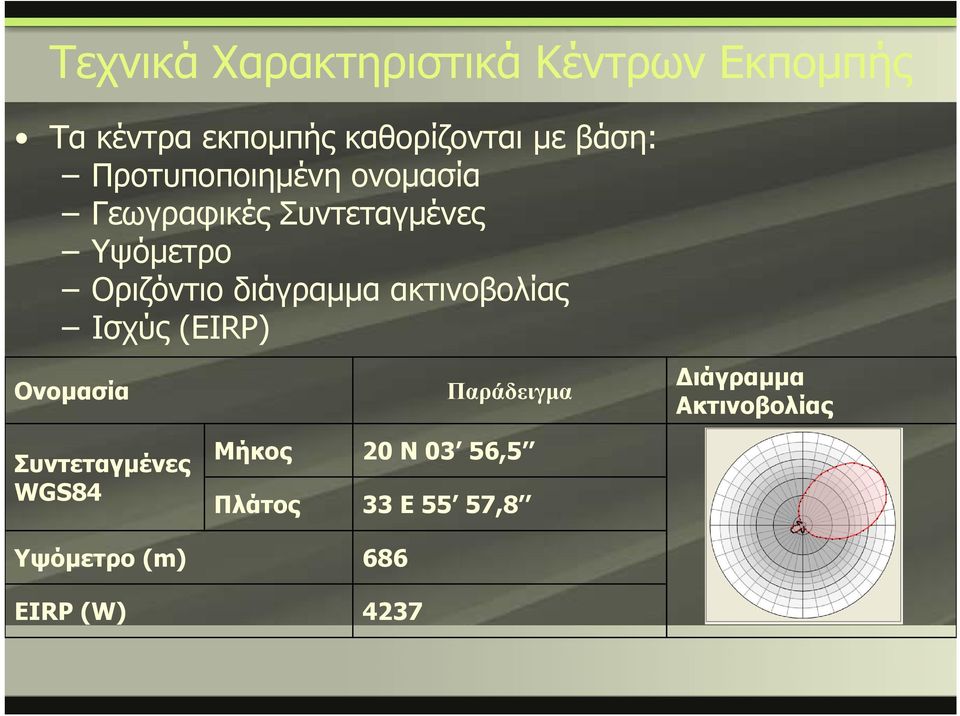

16 Τεχνικά Χαρακτηριστικά Κέντρων Εκπομπής Τα κέντρα εκπομπής καθορίζονται με βάση: Προτυποποιημένη ονομασία Γεωγραφικές Συντεταγμένες Υψόμετρο Οριζόντιο διάγραμμα ακτινοβολίας Ισχύς (EIRP) Ονομασία Παράδειγμα Διάγραμμα Ακτινοβολίας Συντεταγμένες WGS84 Μήκος 20 N 03 56,5 5 Πλάτος 33 E 55 57,8 Υψόμετρο (m) 686 EIRP (W) 4237

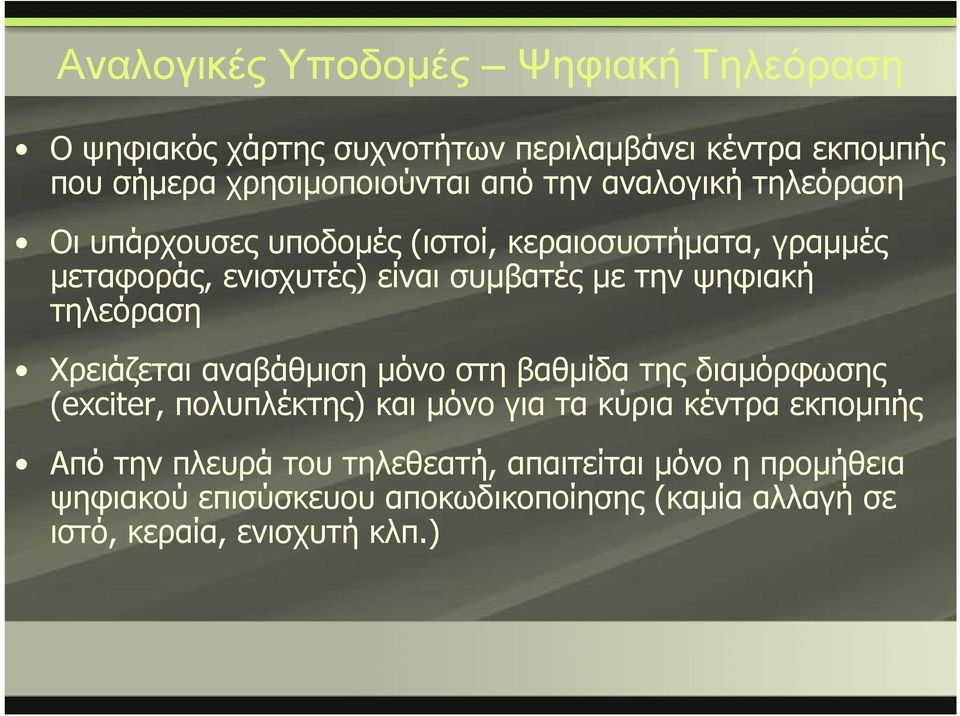

17 Αναλογικές Υποδομές Ψηφιακή Τηλεόραση Ο ψηφιακός χάρτης συχνοτήτων περιλαμβάνει κέντρα εκπομπής που σήμερα χρησιμοποιούνται από την αναλογική τηλεόραση Οι υπάρχουσες υποδομές (ιστοί, κεραιοσυστήματα, γραμμές μεταφοράς, ενισχυτές) ) είναι συμβατές με την ψηφιακή τηλεόραση Χρειάζεται αναβάθμιση μόνο στη βαθμίδα της διαμόρφωσης (exciter, πολυπλέκτης) και μόνο για τα κύρια κέντρα εκπομπής Από την πλευρά του τηλεθεατή, απαιτείται μόνο η προμήθεια ψηφιακού επισύσκευου αποκωδικοποίησης (καμία αλλαγή σε ιστό, κεραία, ενισχυτή κλπ.) )

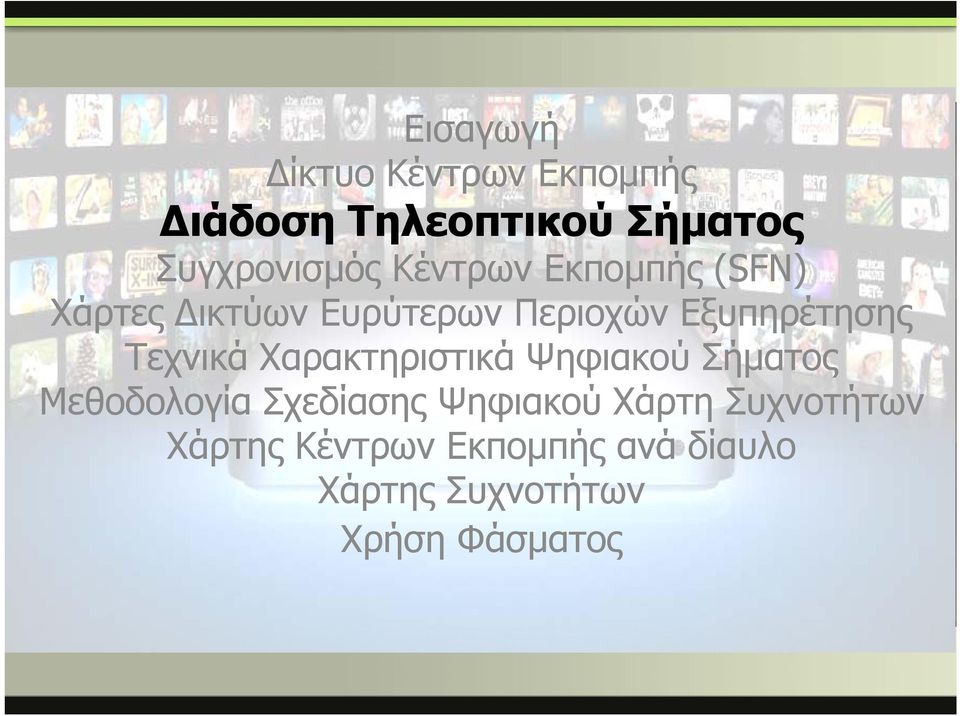

18 Εισαγωγή ίκτυο Κέντρων Εκπομπής Διάδοση Τηλεοπτικού Σήματος Συγχρονισμός Κέντρων Εκπομπής (SFN) Χάρτες ικτύων Ευρύτερων Περιοχών Εξυπηρέτησης Τεχνικά Χαρακτηριστικά Ψηφιακού Σήματος Μεθοδολογία Σχεδίασης Ψηφιακού Χάρτη Συχνοτήτων Χάρτης Κέντρων Εκπομπής ανά δίαυλο Χάρτης Συχνοτήτων Χρήση Φάσματος

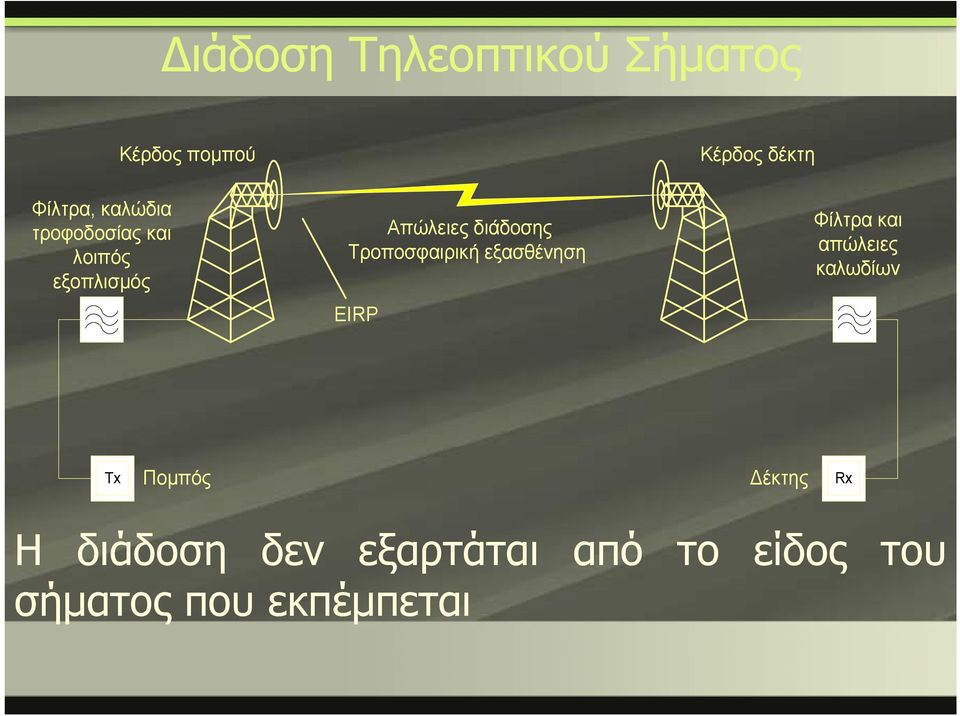

19 ιάδοση Τηλεοπτικού Σήματος Κέρδος πομπού Κέρδος δέκτη Φίλτρα, καλώδια τροφοδοσίας και λοιπός εξοπλισμός Απώλειες διάδοσης Τροποσφαιρική εξασθένηση EIRP Φίλτρα και απώλειες καλωδίων Tx Πομπός έκτης Rx Η δάδ δ ξ ά ό ίδ Η διάδοση δεν εξαρτάται από το είδος του σήματος που εκπέμπεται

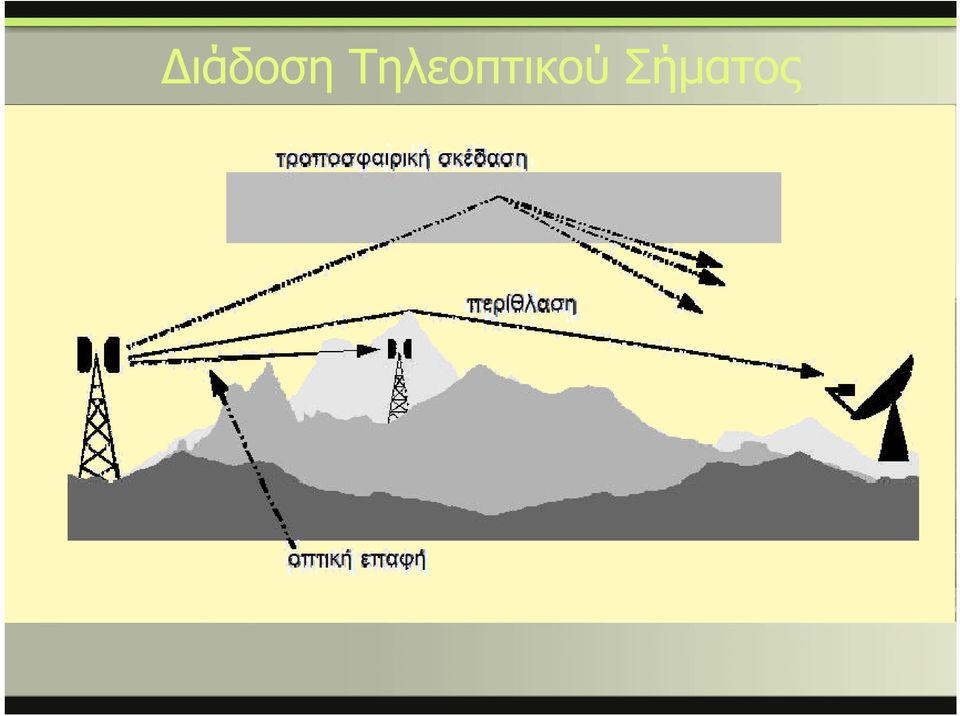

20 ιάδοση Τηλεοπτικού Σήματος

21 Μοντέλα ιάδοσης Η/Μ / Σήματος Επιλογή παραμέτρων και μοντέλων ανάλογα με τις απαιτήσεις του εδάφους (knife edge, cylinders, Deygout, κλπ.)

22 Μοντέλα ιάδοσης Η/Μ / Σήματος Μοντέλο Συχνοτικό Γεωγραφικό Ύψος ιστού εύρος ανάγλυφο ITU-R 500 MHz Λαμβάνεται υπόψιν Χρησιμοποιείται P έως 100 GHz. το γεωγραφικό ανάγλυφο και κατά συνέπεια φαινόμενα περίθλασης ή για κάθε ύψος ιστού ανάκλασης

23 Εισαγωγή ίκτυο Κέντρων Εκπομπής ιάδοση Τηλεοπτικού Σήματος Συγχρονισμός Κέντρων Εκπομπής (SFN) Χάρτες ικτύων Ευρύτερων Περιοχών Εξυπηρέτησης Τεχνικά Χαρακτηριστικά Ψηφιακού Σήματος Μεθοδολογία Σχεδίασης Ψηφιακού Χάρτη ρη Συχνοτήτων Χάρτης Κέντρων Εκπομπής ανά δίαυλο Χάρτης Συχνοτήτων Χρήση Φάσματος

24 Προσεγγίσεις Σχεδιασμού ικτύου DVB-T Single-Frequency Network (SFN) ίκτυο ευρυεκπομπής του οποίου οι πομποί μεταδίδουν ταυτόχρονα το ίδιο σήμα στην ίδια συχνότητα (χρήση ιδιοτήτων ψηφιακού σήματος)

25 Προσεγγίσεις Σχεδιασμού ικτύου DVB-T Multi-Frequency Network (MFN) ίκτυο ευρυεκπομπής του οποίου οι πομποί λειτουργούν σε διαφορετικές συχνότητες (παρόμοιος σχεδιασμός με το δίκτυο αναλογικής τηλεόρασης)

26 Συγχρονισμός Ομοδιαυλικών Σημάτων Ψηφιακής Τηλεόρασης Όλοι οι πομποί ενός SFN είναι συγχρονισμένοι, ώστε να μην υπάρχει καταστροφική συμβολή των σημάτων τους στο δέκτη

27 Συγχρονισμός των Ψηφιακών Σημάτων ενός SFN Ο συγχρονισμός επιτυγχάνεται: άλλ λ λ ή ώ με την κατάλληλη επιλογή τεχνικών χαρακτηριστικών του ψηφιακού σήματος (διάστημα προστασίας - guard interval)...

28 Συγχρονισμός των Ψηφιακών Σημάτων ενός SFN... σε συνδυασμό με την επιλογή της κατάλληλης απόστασης των κέντρων εκπομπής του SFN

29 Συγχρονισμός των Ψηφιακών Σημάτων ενός SFN Ο συγχρονισμός εφόσον επιτευχθεί δεν επηρεάζεται από τον τύπο και την ποιότητα του αποκωδικοποιητή DVB-T

30 Πλεονεκτήματα Σχεδιασμού SFN Αποτελεσματική διαχείριση φάσματος (εξοικονόμηση) ξ ό λόγω κατανομής ισχύος Βελτίωση δικτύου λόγω ταυτόχρονης λήψης πολλαπλών σημάτων

31 ιαμόρφωση ικτύου Ψηφιακής Τηλεόρασης ης

32 Εισαγωγή ίκτυο Κέντρων Εκπομπής ιάδοση Τηλεοπτικού Σήματος Συγχρονισμός Κέντρων Εκπομπής (SFN) Χάρτες Δικτύων Ευρύτερων Περιοχών Εξυπηρέτησης Τεχνικά Χαρακτηριστικά Ψηφιακού Σήματος Μεθοδολογία Σχεδίασης Ψηφιακού Χάρτη Συχνοτήτων Χάρτης ρηςκέντρων Εκπομπής ανά δίαυλο Χάρτης Συχνοτήτων Χρήση Φάσματος

33 SFN 1 ΕΠΨΕ 1 υτική Ελλάδα Ήπειρος Ιόνια Νησιά SFN 2

34 SFN 1 ΕΠΨΕ 2 Θεσσαλονίκη υτική Μακεδονία SFN 2

35 ΕΠΨΕ 3 Ανατολική Μακεδονία - Θράκη SFN 1 SFN 2 SFN 3

36 ΕΠΨΕ 4 Θεσσαλία SFN 2 SFN 1

37 SFN 1 ΕΠΨΕ 5 Βόρειο Αιγαίο Σάμος - Ικαρία SFN 2

38 ΕΠΨΕ 6 Ανατολική Στερεά - Ευρυτανία SFN 1

39 SFN 1 ΕΠΨΕ 7 υτική Πελοπόννησος Ιόνια Νησιά SFN 3 SFN 2

40 SFN 1 ΕΠΨΕ 8 Ανατολική Πελοπόννησος Κορινθιακός SFN 2

41 SFN 1 ΕΠΨΕ 9 Αττική Κυκλάδες SFN 2

42 SFN 1 ΕΠΨΕ 10 ωδεκάνησα Καστελόριζο ρζ SFN 2

43 ΕΠΨΕ 11 Κρήτη SFN 1 SFN 2

45 Επιλογή Παραμέτρων ρ Αριθμός φερουσών OFDM: 8k ιαμόρφωση: 16 QAM Ρυθμός κωδικοποίησης: 3/4 ιάστημα φύλαξης: Ποικίλλει, συνήθως 1/8

46 Επιλογή Παραμέτρων ρ Με τα δεδομένα τεχνικά χαρακτηριστικά επιτυγχάνονται : Επαρκής ταχύτητα μετάδοσης πληροφορίας για εκπομπή 4 προγραμμάτων ανά δίαυλο καθώς και των βασικών συνοδευτικών υπηρεσιών τους Ικανοποιητική προστασία του σήματος έναντι τηλεπικοινωνιακού θορύβου και παρεμβολών Συγχρονισμός ομοδιαυλικών σημάτων γειτονικών κέντρων εκπομπής για τη δημιουργία των 23 SFN της επικράτειας

47 Παραμετροποίηση Τεχνικών Χαρακτηριστικών ιαμόρφωση σήματος Ρυθμός Κωδικοποίησης Ο συνδυασμός σχήματος διαμόρφωσης ρυθμού κωδικοποίησης καθορίζει: και Το μέγιστο ρυθμό μετάδοσης πληροφορίας Την ελάχιστη απαιτούμενη στάθμη σήματος στο δέκτη Τον ελάχιστο απαιτούμενο σηματοθορυβικό λόγο στο δέκτη

48 Παραμετροποίηση Τεχνικών Χαρακτηριστικών ΔΙΑΜΟΡΦΩΣΗ QPSK 16-QAM 64-QAM Ανθεκτικότητα Ταχύτητα α 1/2 2/3 3/4 5/6 7/8 ΡΥΘΜΟΣ ΚΩΔ/ΣΗΣ

49 Παραμετροποίηση Τεχνικών Χαρακτηριστικών ιάστημα προστασίας (guard interval) Είναι το ποσοστό του συμβόλου (frame) που δεσμεύεται για το συγχρονισμό ομοδιαυλικών σημάτων ψηφιακής τηλεόρασης στο δέκτη (SFN) Τιμές: 1/32, 1/16, 1/8 και 1/4 Μεγαλύτερο διάστημα προστασίας επιτρέπει τη σχεδίαση και λειτουργία SFN μεγαλύτερης έκτασης Μεγαλύτερο διάστημα προστασίας μειώνει την ταχύτητα μετάδοσης δεδομένων

50 Παραμετροποίηση Τεχνικών Χαρακτηριστικών Η σχετική θέση των κέντρων εκπομπής και η απόσταση μεταξύ τους καθορίζουν το κατάλληλο διάστημα φύλαξης για κάθε SFN

51 Παραμετροποίηση Τεχνικών Χαρακτηριστικών έτσι ώστε να μην εμφανίζονται προβλήματα στο συγχρονισμό των σημάτων καταστρεπτική συμβολή

52 Συμπεράσματα Τα προκαθορισμένα τεχνικά χαρακτηριστικά (8k,16- QAM,¾) εξασφαλίζουν τη λειτουργία των SFN δικτύων ελαχιστοποιώντας τις παρεμβολές Η τροποποίηση ηαυτών μπορεί να βελτιώσει τις επιδόσεις του συστήματος και να αυξήσει τις δυνατότητες για πρόσθετες υπηρεσίες Η μετάβαση σε υψηλότερο σχήμα διαμόρφωσης (π.χ. 64-QAM) ή σε χαμηλότερο ρυθμό κωδικοποίησης ενδέχεται να απαιτεί υψηλότερη στάθμη σήματος στο δέκτη λ ή λ ή έ ξ ά ό Η τελική επιλογή των παραμέτρων εξαρτάται από τις ανάγκες και τις δυνατότητες κάθε παρόχου

53 Συμπεράσματα 1. Η λειτουργία των δικτύων SFN χωρίς παρεμβολές και 2. ησυμμόρφωσηπροςτιςδιεθνείς υποχρεώσεις της χώρας. εξασφαλίζονται με καθορισμένη τιμή ισχύος EIRP για κάθε κέντρο εκπομπής ανεξάρτητα από την επιλογή των τεχνικών παραμέτρων.

54 Εισαγωγή ίκτυο Κέντρων Εκπομπής άδ ιάδοση Τηλεοπτικού Σήματος Συγχρονισμός Κέντρων Εκπομπής (SFN) Χάρτες ικτύων Ευρύτερων Περιοχών Εξυπηρέτησης Τεχνικά Χαρακτηριστικά Ψηφιακού Σήματος Μεθοδολογία Σχεδίασης Ψηφιακού Χάρτη Συχνοτήτων Χάρτης Κέντρων Εκπομπής ανά δίαυλο Χάρτης Συχνοτήτων Χρήση Φάσματος

55 ITU και GE 06 Η Παγκόσμια Ένωση Τηλεπικοινωνιών (ITU) είναι ο αρμόδιος οργανισμός για το συντονισμό και τη διαχείριση φάσματος για τις τηλεπικοινωνίες Τον Ιούνιο του 2006 στην παγκόσμια διάσκεψη τηλεπικοινωνιών RRC 06 υπογράφηκε από τις χώρες μέλη της CEPT η συνθήκη ήηge 06 η οποία καθορίζει ρζ τον ψηφιακό και αναλογικό παγκόσμιο χάρτη συχνοτήτων

56 ITU και GE 06 Στην RRC 06 έγινε έλεγχος συμβατότητας μεταξύ των ψηφιακών αιτημάτων της Ελλάδας και των χωρών που συνορεύουν τηλεπικοινωνιακά Βάση των αποτελεσμάτων των ελέγχων αυτών υπογράφηκε η συνθήκη GE 06 με την οποία αποδόθηκαν συγκεκριμένες συχνότητες στην Ελλάδα για ψηφιακή εκπομπή Οι συχνότητες αυτές δόθηκαν σε allotments τα οποία περιγράφουν υπηρεσίες δικτύου ψηφιακής τηλεόρασης σε μια γεωγραφική περιοχή. Έτσι ορίζεται η περιοχή εξυπηρέτησης σε μια έκταση χωρίς να απαιτείται η γνώση των σημείων εκπομπής

57 GE 06 - εσμεύσεις της Χώρας 34 allotments (DVB-T) Μια καταχώρηση τύπου Allotment δεσμεύει τη χρήση μιας συχνότητας στα όρια μιας καθορισμένης περιοχής, χωρίς ωστόσο να καθορίζει κάποιο σημείο εκπομπής. Συνολικά 357 καταχωρήσεις Από 6 έως και 13 κανάλια ανά Allotment 34

58 GE 06 εσμεύσεις της Χώρας RPC - reference planning configurations Τρεις διαφορετικοί τύποι λήψης (σταθερή, φορητή και κινητή): RPC 1: Λήψη με κεραία στην ταράτσα των κτιρίων RPC 2: Λήψη με κεραία στο εξωτερικό κτιρίων, κινητή λήψη ή λήψη μειωμένης ποιότητας με κεραία στο εσωτερικό των κτιρίων. RPC 3: Λήψη υψηλής ποιότητας με κεραία στο εσωτερικό των κτιρίων Reference Network Ιδανικό σχήμα και συμμετρική διάταξη πομπών. Οι πομποί είναι ομοιο-κατευθυντικοί και έχουν τα ίδια χαρακτηριστικά (ενεργό ύψος, ισχύ εκπομπής, κέρδος). Η εξερχόμενη παρεμβολή υπολογίζεται στη μεσο-κάθετο μιας πλευράς του εξαγώνου συνυπολογίζοντας το πεδίο από όλους τους πομπούς. Τα allotments του πλάνου παρουσιάζουν μικτές επιλογές RPC1 και RPC2. RPC 2 έχει χρησιμοποιηθεί θίγια όλη την Ελλάδα πλην της περιοχής της Κρήτης και των ωδεκανήσων όπου χρησιμοποιήθηκε RPC 1. Η παρεμβολή που προκαλεί ένα Allotment υπολογίζεται με Reference Networks (RNs). Η παρεμβολή που προκαλεί ένα assignment υπολογίζεται πραγματοποιώντας την κάλυψη με βάση τα χαρακτηριστικά εκπομπής του.

59 Παρεμβολές σε Αναλογικά και Ψηφιακά ίκτυα Αναλογικά δίκτυα τηλεόρασης Παρεμβολές από κέντρο εκπομπής σε κέντρο εκπομπής Station 2; channel Α Station 1; channel Α Station 3; channel Α

60 Παρεμβολές σε Αναλογικά και Ψηφιακά ίκτυα Ψηφιακά δίκτυα τηλεόρασης Παρεμβολές από δίκτυο SFN σε δίκτυο SFN Station 1; channel Α Station 2; channel Α SFN ID 01 AUI SFN ID 01 SFN 1 Station 3; channel Α SFN ID 01 Station 5; channel Α SFN ID 02 Station 4; channel Α SFN ID 02 SFN 2 Station 6; channel Α SFN ID 02

61 Σχεδιασμός Ψηφιακού ικτύου Για το σχεδιασμό του ψηφιακού δικτύου, εκτός από τις δεσμεύσεις που απορρέουν από την συνθήκη GE 06, λαμβάνονται υπόψη τα παρακάτω: η αποφυγή παρεμβολών ρμβ μεταξύ γειτονικών SFN η δυνατότητα λειτουργίας γειτονικών ΕΠΨΕ στην ίδια συχνότητα, εφόσον τα SFN που περιλαμβάνονται δεν εμφανίζουν παρεμβολές η συμβατότητα με το χάρτη μετάβασης της ψηφιακής τηλεόρασης

62 Μεθοδολογία Υλοποίησης του Ψηφιακού Χάρτη Κάθε SFN αποτελείται από κέντρα εκπομπής που δεν παρουσιάζουν παρεμβολές ρμβ μεταξύ τους και μπορούν να συγχρονίσουν τα σήματά τους στο δέκτη Σε κάθε SFN δίνονται συχνότητες που έχουν αποδοθεί από τη συνθήκη GE 06 σε allotments της περιοχής τους Σε κάθε ΕΠΨΕ δίνονται διαφορετικές συχνότητες Σε κάθε ΕΠΨΕ δίνονται διαφορετικές συχνότητες στα διαφορετικά SFN

64 ΕΠΨΕ 1 SFN 1 Δίαυλος για Ψηφιακή εκπομπή ΑΣΠΡΑΓΓΕΛΟΙ ΠΑΝΤΟΚΡΑΤΟΡΑΣ 23 ΨΑΚΑ ΚΑΤΑΡΑ ΑΚΑΡΝΑΝΙΚΑ ΕΛΒΙΝΑΚΙ ΚΑΛΕΤΖΙ ΓΡΑΝΙΤΣΟΠΟΥΛΑ 33 ΡΙΣΚΟΣ ΑΓ.ΓΕΩΡΓΙΟΣ ΒΑΣΙΛΙΚΟ ΛΙΓΚΙΑ ΕΣ ΛΑΚΚΑ ΣΟΥΛΙ ΠΑΛΑΙΟΚΑΣΤΡΙΤΣΑ Κωδικός Αριθμός GE06 (terrakey)

65 ΕΠΨΕ 1 ΚΟΡΦΟΒΟΥΝΙ Ο SFN 2 Δίαυλος για Ψηφιακή εκπομπή ΦΑΡΜΑΚΟΒΟΥΝΙ 30 ΚΑΣΤΡΙ ΡΟ Α ΗΓΟΥΜΕΝΙΤΣΑ ΠΟΛΥΓΥΡΟΣ ΚΑΝΑΛΑΚΙ Κωδικός Αριθμός GE06 (terrakey)

66 ΕΠΨΕ 2 SFN 1 Δίαυλος για Ψηφιακή εκπομπή ΠΥΛΗ ΧΟΡΤΙΑΤΗΣ 25 ΚΕΛΛΗ ΑΓ. ΑΘΑΝΑΣΙΟΣ ΤΣΟΤΥΛΙ 35 ΜΕΤΑΞΑΣ Υ ΑΤΟΠΥΡΓΟΣ ΒΟΥΝΑΣΣΑ ΠΟΛΥΓΥΡΟΣ Κωδικός Αριθμός GE06 (terrakey)

67 ΕΠΨΕ 2 SFN 2 Δίαυλος για Κωδικός Αριθμός Ψηφιακή GE06 εκπομπή (terrakey) ΣΙΒΡΙ ΚΡΙΘΕΑ ΑΒ ΕΛΑ ΣΤΑΥΡΟΣ ΚΛΕΙΣΟΥΡΑ ΑΡΙ ΕΑ

68 ΕΠΨΕ 3 SFN 1 Δίαυλος για Ψηφιακή εκπομπή ΠΛΑΚΑ 30 ΠΕΝΤΑΛΟΦΟΣ Ι ΥΜΟΤΕΙΧΟ ΚΗΠΟΙ 35 ΣΟΥΦΛΙ Κωδικός Αριθμός GE06 (terrakey)

69 ΕΠΨΕ 3 SFN 2 Δίαυλος για Ψηφιακή εκπομπή ΣΕΡΡΕΣ 26 ΛΙΘΟΤΟΠΟΣ ΚΟΡΥΛΟΒΟΣ ΝΕΥΡΟΚΟΠΙ ΒΑΣΙΛΑΚΙ ΕΞΑΜΕΝΗ ΞΑΝΘΗ Κωδικός Αριθμός GE06 (terrakey)

70 ΕΠΨΕ 3 SFN 3 ΘΑΣΟΣ ΠΥΘΙΟ Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey)

71 ΕΠΨΕ 4 SFN 1 Δίαυλος για Ψηφιακή εκπομπή ΣΩΡΟΣ 40 ΣΚΟΠΕΛΟΣ ΣΚΙΑΘΟΣ ΟΒΡΟΥΤΣΙ ΕΛΑΣΣΩΝΑ Κωδικός Αριθμός GE06 (terrakey)

72 ΕΠΨΕ 4 SFN 2 ΠΗΛΙΟ ΚΑΛΑΜΠΑΚΑ Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey)

73 ΕΠΨΕ 5 SFN 1 Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey) ΜΕΣΤΑ ΜΥΡΙΝΑ 39 ΛΑΓΚΑ ΑΣ ΛΗΜΝΟΣ XIOΣ ΘΟΛΟ ΠΟTAMI

74 ΕΠΨΕ 5 SFN 2 ΜΟΛΥΒΟΣ Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey) ΟΛΥΜΠΟΣ 31 ΠΛΩΜΑΡΙ ΜΥΤΙΛΗΝΗ ΣΑΜΟΣ ΠΑΓΟΝ ΑΣ ΚΑΡΛΟΒΑΣΙ ΙΚΑΡΙΑ

75 ΕΠΨΕ 6 SFN 1 Δίαυλος για Ψηφιακή εκπομπή ΧΛΩΜΟ 24 ΚΡΙΚΕΛΛΟ ΛΙΧΑ Α ΠOTAMIA 33 ΦΡΑΓΚΙΣΤΑ OMNIΣTA AMAΣTA ΛΙΒΑ ΕΙΑ Κωδικός Αριθμός GE06 (terrakey)

76 ΕΠΨΕ 7 SFN 1 Δίαυλος για Ψηφιακή εκπομπή ΦΡΑΓΚΑΠΗ ΗΜΑ 46 ΑΡΟΗ ΑΡΓΟΣΤΟΛΙ ΠΕΤΑΛΙ Ι Κωδικός Αριθμός GE06 (terrakey)

77 ΕΠΨΕ 7 SFN 2 Δίαυλος για Ψηφιακή εκπομπή ΑΙΝΟΣ 59 ΑΣΣΕΑ Κωδικός Αριθμός GE06 (terrakey)

78 ΕΠΨΕ 7 SFN 3 ΣΜΕΡΝΑ ΑΕΤΟΣ Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey)

79 ΕΠΨΕ 8 SFN 1 Δίαυλος για Ψηφιακή εκπομπή ΚΑΤΣΙΚΑΣ 39 ΞΥΛΟΚΑΣΤΡΟ ΛΙΔΟΡΙΚΙ ΔΟΛΙΑΝΑ ΚΥΘΗΡΑ Κωδικός Αριθμός GE06 (terrakey)

80 ΕΠΨΕ 8 SFN 2 ΡΕΙΧΕΑ Δίαυλος για Ψηφιακή εκπομπή ΑΝΑΒΡΥΤΗ 46 Ι ΥΜΑ ΝΑΥΠΛΙΟ OΣ. ΠΑΤΑΠΙΟΣ ΛΕΒΙ Ι Κωδικός Αριθμός GE06 (terrakey)

81 ΕΠΨΕ 9 ΥΜΗΤΤΟΣ ΑΙΓΙΝΑ ΛΑΥΡΙΟ ΣOΥNIO AΥΛΩNAΣ SFN 1 ΓΑΥΡΙΟ ΑΝ ΡΟΣ ΞΩΒΟΥΡΓΟ ΑΝΩ MEΡA ΦOINIKAΣ N. MAKΡH ΣΥΡΟΣ ΠΡΑΣINO OXΘΩNIA ΘΗΡA ΧΑΛΚΙ A Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey)

82 ΕΠΨΕ 9 SFN 2 Δίαυλος για Ψηφιακή εκπομπή ΠΑΡΝΗΘΑ ΒΑΘΥ ΣΙΦΝΟΣ 31 ΒΑΡΗ ΣΤΥΡΑ ΚΑΜΑΡΕΣ ΜΗΛΟΣ ΠΑΡΟΣ ΔΑΡΔΙΤΣΑ 38 ΦΙΛΟΤΙ ΑΙΓΙΑΛΗ ΙΟΣ ΑΡΤΕΜΟΝΑΣ ΑΝΑΒΥΣΣΟΣ Κωδικός Αριθμός GE06 (terrakey)

83 ΕΠΨΕ 10 SFN 1 Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey) ΓΕΡΑΚΑΣ ΒΙΓΛΑ ΡΟ ΟΣ ΦΟΥΡΚΕΣ MONTE SMITH AΓ. ΠANTEΣ ΒΑΘΥ ΚAΛYMNOΣ KEΦAΛOΣ AΡΧΑΓΓΕΛΟΣ KΛEI I ΠΡ. ΗΛΙΑΣ ΒΙΓΛΑ ΣΥΜΗ ΚΑΛΙΘΙΕΣ ΒΙΓΛΑ ΚAΛYMNOΣ ΑΣΤΥΠΑΛΑΙΑ 56 ΣΥΜΠΕΤΡΟ

84 ΕΠΨΕ 10 SFN 2 Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey) ΑΞΟΝΑΣ KAΣTEΛΛOΡIZO

85 ΕΠΨΕ 11 SFN 1 Δίαυλος για Ψηφιακή εκπομπή ΜΑΛΑΞΑ ΠΕΡΙΣΤΕΡΑΣ 24 ΡΟΓΔΙΑ ΠΟΜΠΙΑ ΒΙΓΛΑ ΚΡΗΤΗΣ ΦΑΛΑΣΕΡΝΑ 38 ΠΛΑΚΑΛΩΝΑ ΑΜΑΡΙ ΦΑΝΕΡΩΜΕΝΗ ΣΗΤΕΙΑ Κωδικός Αριθμός GE06 (terrakey)

86 ΕΠΨΕ 11 SFN 2 AXEN ΡΙΑΣ KOTΣYΦIANA ΣTAYΡOΣ ΛΙΘΙΝΕΣ Δίαυλος για Ψηφιακή εκπομπή Κωδικός Αριθμός GE06 (terrakey)

88 Χρήση Φάσματος στην Ψηφιακή Εποχή Μέχρι σήμερα, το τηλεοπτικό φάσμα στην Ελλάδα χρησιμοποιείται από σταθμούς οι οποίοι εκπέμπουν αναλογικά το πρόγραμμά τους.

89 Χρήση Φάσματος στην Ψηφιακή Εποχή Οι σταθμοί αυτοί, όπως παρουσιάζονται ακολούθως, θα μπορούν να εκπέμψουν το πρόγραμμά τους και στην ψηφιακή εποχή.

90 Χρήση Φάσματος στην Ψηφιακή Εποχή αναλογικά κανάλια της Κρατικής τηλεόρασης, λό μεταξύ των οποίων η τηλεόραση της Βουλής των Ελλήνων, ο 902 TV και δορυφορικά προγράμματα 3 τηλεοπτικοί δίαυλοι πιλοτικά ψηφιακά κανάλια της Κρατικής τηλεόρασης

91 Χρήση Φάσματος στην Ψηφιακή Εποχή δορυφορικά τηλεοπτικά προγράμματα όπως Eurosport, Euronews 1 τηλεοπτικός δίαυλος Τηλεοπτικές υπηρεσίες σε κινητές συσκευές 1 τηλεοπτικός δίαυλος

92 Χρήση Φάσματος στην Ψηφιακή Εποχή ιδιωτικοί τηλεοπτικοί σταθμοί εθνικής εμβέλειας 3 ½ τηλεοπτικοί δίαυλοι συνδρομητικοί τηλεοπτικοί σταθμοί επίγειας λήψης ½ τηλεοπτικός δίαυλος ιδιωτικοί τηλεοπτικοί σταθμοί περιφερειακής εμβέλειας (θεματικοί και ενημερωτικοί) 2 τηλεοπτικοί δίαυλοι

93 Χρήση Φάσματος στην Ψηφιακή Εποχή Τηλεκπαίδευση Κυκλοφοριακά Θέματα Μετεωρολογικές Προβλέψεις Τηλεϊατρική Γεωργική Ενημέρωση Ναυτιλιακή Ενημέρωση Λοιπές υπηρεσίες 1 τηλεοπτικός δίαυλος

94 Χρήση Φάσματος στην Ψηφιακή Εποχή Ειδικά στις περιοχές Βορείου Αιγαίου και ωδεκανήσων θα διατεθούν: 3 τηλεοπτικοί δίαυλοι για τα προγράμματα της Κρατικής τηλεόρασης 3 ½ τηλεοπτικοί δίαυλοι για τους ιδιωτικούς τηλεοπτικούς σταθμούς εθνικής εμβέλειας ½ τηλεοπτικός δίαυλος για τους συνδρομητικούς σταθμούς 1 τηλεοπτικός δίαυλος στα VHF για τις λοιπές χρηστικές υπηρεσίες και δορυφορικά προγράμματα 1 τηλεοπτικός δίαυλος για τους ιδιωτικούς τηλεοπτικούς σταθμούς περιφερειακής εμβέλειας 1 τηλεοπτικός δίαυλος για τηλεοπτικές υπηρεσίες σε κινητές συσκευές

95 Χρήση Φάσματος στην Ψηφιακή Εποχή Ειδικά στο Καστελόριζο θα διατεθούν: 3 τηλεοπτικοί δίαυλοι για τα προγράμματα της Κρατικής τηλεόρασης λό 3 ½ τηλεοπτικοί δίαυλοι για τους ιδιωτικούς τηλεοπτικούς σταθμούς εθνικής εμβέλειας ½ τηλεοπτικός δίαυλος για τους συνδρομητικούς σταθμούς 1 τηλεοπτικός δίαυλος στα VHF για τις λοιπές χρηστικές υπηρεσίες και τους ιδιωτικούς τηλεοπτικούς σταθμούς περιφερειακής εμβέλειας

96 Πέρασμα στην Ψηφιακή Εποχή 2015: αναλογικό switch off τα δίκτυα Κ.Ε. αναλογικής τηλεόρασης μετατρέπονται σε δίκτυα SFN ψηφιακής τηλεόρασης

97 Πέρασμα στην Ψηφιακή Εποχή επιτυγχάνεται μέγιστη επαναχρησιμοποίηση συχνότητας ελαχιστοποιούνται οι παρεμβολές βελτιώνεται η ποιότητα υπηρεσιών εισάγονται νέες υπηρεσίες

98 Μελλοντικές Εφαρμογές DVB-T mobile, DVB-H αφορά στην ευρυεκπομπή ψηφιακού τηλεοπτικού σήματος υψηλής ποιότητας σε κινητούς δέκτες

99 Μελλοντικές Εφαρμογές HDTV αφορά στην ευρυεκπομπή ψηφιακού τηλεοπτικού σήματος μεγαλύτερης ευκρίνειας από την παραδοσιακή τηλεόραση (αναλογική και ψηφιακή)

100 Μελλοντικές Εφαρμογές DIVIDEND με την ψηφιακή τηλεόραση απελευθερώνεται φάσμα το οποίο μπορεί να διατεθεί σε άλλες υπηρεσίες

101 Πορεία των Ευρωπαϊκών Χωρών προς το DVB-T Όλες οι χώρες της Ε.Ε. προετοιμάζονται για την ψηφιακή μετάβαση του 2012
