1 ΕΓΦΕΙΡΙΔΙΟ ΕΚΚΙΝΗΗ [ATLAS T180 solar tracker] ΟΔΗΓΙΕ ΕΚΚΙΝΗΗ ΓΙΑ ΣΟ ΤΣΗΜΑ ΔΙΑΞΟΝΙΚΗ ΙΦΝΗΛΑΣΙΗ ATLAS T180 SOLAR TRACKER Version 2.3

2

3 [ATLAS T180 SOLAR TRACKER] Version 2.3 ΠΕΡΙΕΦΟΜΕΝΑ ΠΙΝΑΚΑ ΕΙΚΟΝΩΝ... 2 ΕΙΑΓΩΓΗ... 3 ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΥΗ... 5 ΕΙΑΓΩΓΗ ΣΟ ΛΟΓΙΜΙΚΟ ΛΕΙΣΟΤΡΓΙΑ... 7 Human machine interface (HMI)... 7 υνοπτικές οδηγίες χρήσης του Controller... 8 ΔΙΑΔΙΚΑΙΑ ΕΚΚΙΝΗΗ Αρχικές ρυθμίσεις tracker ) Αρχικοποίηση παραμέτρων ) Σοποθέτηση του tracker στη θέση αναφοράς ) Επιβεβαίωση έκδοσης ) Εισαγωγή παραμέτρων επικοινωνίας tracker ) Εισαγωγή γεωγραφικών δεδομένων ) Εισαγωγή ώρας ) Αρχική ευθυγράμμιση πλαισίου με τον ήλιο Ρύθμιση του WEB Controller ) Εγκατάσταση των tracker στο WEB Controller ) Καταχώρηση ορίων ανέμου ) Καταχώρηση μέγιστης κλίσης πλαισίου ) Εγκατάσταση ανεμομέτρου ) Ρύθμιση ώρας ) Καταχώρηση γεωγραφικών δεδομένων Σελική ευθυγράμμιση του πλαισίου των tracker ΣΕΛΙΚΟ ΕΛΕΓΦΟ ΛΕΙΣΟΤΡΓΙΑ ΤΝΔΕΗ ΣΟΤ WEB CONTROLER ΜΕ ΣΟ ΔΙΑΔΙΚΣΤΟ ΡΤΘΜΙΕΙ ROUTER ΡΤΘΜΙΕΙ WEB CONTROL ελίδα 1

4 Version 2.3 [ATLAS T180 SOLAR TRACKER] ΠΙΝΑΚΑ ΕΙΚΟΝΩΝ Εικόνα 1. Μορφή μηχανημάτων σε πάρκο... 5 Εικόνα 2 Απεικόνιση δέντρου λειτουργιών... 7 Εικόνα 3 Πίνακας χειρισμού και οθόνη... 8 Εικόνα 4 Αρχική οθόνη εισόδου στο WEB Controller Εικόνα 5. Αρχική σελίδα WEB Εικόνα 6. Οθόνη Εγκατάστασης μέσω WEB Εικόνα 7 Οθόνη καταχώρησης ορίων ανέμου Εικόνα 8 Οθόνη καταχώρησης μέγιστης κλίσης πλαισίου Εικόνα 9 Οθόνη ρύθμισης ώρας Εικόνα 10. Οθόνη επιλογής κίνησης των tracker Εικόνα 11 Οθόνη εμφάνισης "Position offset" ελίδα 2

5 [ATLAS T180 SOLAR TRACKER] Version 2.3 ΕΙΑΓΩΓΗ Αυτό το εγχειρίδιο εκδίδεται από την Mechatron ΑΒΕΕ. Βελτιώσεις και αλλαγές σ αυτό το εγχειρίδιο λόγω τυπογραφικών λαθών, ανακριβειών των τρεχόντων στοιχείων ή βελτιώσεων μπορούν να γίνουν από την Mechatron ΑΒΕΕ, οποιαδήποτε στιγμή και χωρίς καμιά προειδοποίηση. Ωστόσο τέτοιες αλλαγές θα ενσωματώνονται στις νέες εκδόσεις αυτού του οδηγού. Η εκκίνηση του μηχανήματος πρέπει να γίνεται από εξειδικευμένο προσωπικό. Η κατανόηση του εγχειριδίου θεωρείται απαραίτητη. ΠΡΟΕΙΔΟΠΟΙΗΗ: Σο παρόν εγχειρίδιο περιγράφει ένα ορθό τρόπο εκκίνησης των διαξονικών συστημάτων ATLAS Σ150 & Σ180 με την προϋπόθεση ότι έχουν τηρηθεί όσα αναγράφονται στο εγχειρίδιο εγκατάστασης του συγκεκριμένου μηχανήματος. ε κάθε περίπτωση όμως την ευθύνη της εκκίνησης έχει ο υπεύθυνος μηχανικός του εργοταξίου ο οποίος θα πρέπει να είναι παρών στη διαδικασία καθώς οι συνθήκες εκκίνησης μπορεί να είναι διαφορετικές από αυτές που αναφέρονται. ελίδα 3

6

7 [ATLAS T180 SOLAR TRACKER] Version 2.3 ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΥΗ Σο διαξονικό σύστημα παρακολούθησης της τροχιάς του ήλιου ATLAS είναι μια διάταξη η οποία έχει σαν σκοπό την αύξηση της παραγωγής ενέργειας σε εγκαταστάσεις φωτοβολταϊκών πάρκων. Σα φωτοβολταϊκά στοιχεία τοποθετούνται επάνω σε ένα κινητό πλαίσιο. Σο κινητό πλαίσιο παρακολουθεί την τροχιά του ήλιου από την Ανατολή στη Δύση. Ακόμη το κινητό πλαίσιο μπορεί να μετακινηθεί γύρω από τον οριζόντιο άξονα. Με το συνδυασμό αυτών των κινήσεων το σύστημα διαξονικής ιχνηλάτισης τοποθετεί πάντα τα φωτοβολταϊκά στοιχεία κάθετα στην ηλιακή ακτινοβολία. Με αυτόν τον τρόπο επιτυγχάνεται αύξηση της παραγωγής ηλεκτρικής ενέργειας. Εικόνα 1. Μορφή μηχανημάτων σε πάρκο ελίδα 5

8 Version 2.3 [ATLAS T180 SOLAR TRACKER] Για να υλοποιηθεί η κίνηση, το σύστημα έχει εφοδιαστεί με μία μονάδα κεντρικού ελέγχου. την κεντρική μονάδα ελέγχου, γίνεται η επίλυση του αστρονομικού αλγόριθμου ενώ ταυτόχρονα ενεργοποιούνται οι μηχανισμοί για την κίνηση του πλαισίου. Εκτός από την αυτοματοποιημένη λειτουργία, μπορεί ο χειριστής να παρέμβει και να πραγματοποιήσει χειροκίνητα όλες τις δυνατές κινήσεις του μηχανήματος. Η παρεμβολή αυτή μπορεί να γίνει τόσο από τον πίνακα, όσο και απομακρυσμένα μέσω ενός φυλλομετρητή. Η απομακρυσμένη σύνδεση θα πρέπει να υλοποιείται μέσω του διαδικτύου. ελίδα 6

9 [ATLAS T180 SOLAR TRACKER] Version 2.3 ΕΙΑΓΩΓΗ ΣΟ ΛΟΓΙΜΙΚΟ ΛΕΙΣΟΤΡΓΙΑ Σο λογισμικό του μηχανήματος αναπτύχθηκε από την εταιρεία Mechatron ΑΒΕΕ για αποκλειστική χρήση του στους tracker Atlas T150 & T180 (ανάλογα με την έκδοση). ΠΡΟΟΦΗ: Οι οδηγίες που αναφέρονται παρακάτω αφορούν την έκδοση λογισμικού 2.3. HUMAN MACHINE INTERFACE (HMI) Σο HMI αποτελείται από μια οθόνη LCD 2x16 και 4 πλήκτρα. Τπάρχει menu LCD με τη παρακάτω διάταξη. Εικόνα 2 Απεικόνιση δέντρου λειτουργιών ελίδα 7

10 Version 2.3 [ATLAS T180 SOLAR TRACKER] ΤΝΟΠΣΙΚΕ ΟΔΗΓΙΕ ΦΡΗΗ ΣΟΤ CONTROLLER Η οθόνη χειρισμού του HMI του συστήματος ATLAS Σ150 φαίνεται παρακάτω. Atlas tracker Mechatron Εικόνα 3 Πίνακας χειρισμού και οθόνη τον πίνακα χειρισμού, υπάρχουν τέσσερα (4) κουμπιά (ENTER,,, ESC) και 2 led (ένα πράσινο κάτω και ένα κόκκινο πάνω). Με το πλήκτρο ENTER γίνεται η εισαγωγή στο κυρίως μενού ή επιλέγεται κάποια λειτουργία. Φρησιμοποιώντας τα βελάκια, γίνεται η κίνηση στις επιλογές του μενού προς τα κάτω ή δεξιά αντίστοιχα. Πατώντας το πλήκτρο ESC γίνεται επιστροφή ένα επίπεδο πίσω στο μενού. Πατώντας παρατεταμένα το πλήκτρο ESC ακυρώνεται κάθε κίνηση που έχει ξεκινήσει ο tracker εκείνη τη στιγμή. Σα led, υποδηλώνουν την κατάσταση που βρίσκεται ο ελεγκτής. Τπάρχουν οι παρακάτω καταστάσεις: σβηστό συνεχώς αναμμένο αναβοσβήνει Όταν το λαμπάκι RUN (πράσινο) είναι σβηστό και ταυτόχρονα και το λαμπάκι του FAULT (κόκκινο) είναι σβηστό τότε το σύστημα είναι εκτός λειτουργίας. ελίδα 8

11 [ATLAS T180 SOLAR TRACKER] Version 2.3 (και τα δύο σβηστά) Εκτός λειτουργίας Όταν το λαμπάκι RUN αναβοσβήνει, τότε υπάρχουν οι παρακάτω καταστάσεις, ανάλογα με την κατάσταση του FAULT : (το FAULT είναι σβηστό) Κανονική λειτουργία (το FAULT είναι συνεχώς αναμμένο) φάλμα (αναβοσβήνουν ταυτόχρονα) Προειδοποίηση (Warning) (τρία ανάματα του FAULT παύση) Φειροκίνητη λειτουργία (manual) ελίδα 9

12 Version 2.3 [ATLAS T180 SOLAR TRACKER] ε κανονική λειτουργία, στην οθόνη εναλλάσσονται διάφορες πληροφορίες του συστήματος: Atlas tracker Mechatron Date / Time Sunrise / Sunset Azimuth / Elevation Tracker Status / Communications Latitude / Longitude Next tracking Μπαίνοντας στο μενού, υπάρχουν αρχικά οι παρακάτω επιλογές: Service Setup Activity Log Exit Η διαδικασία εκκίνησης αρχίζει επιλέγοντας SET UP ΠΡΟΟΦΗ: Ο χειρισμός σε αυτό το επίπεδο, όπως και παρακάτω, θα πρέπει να γίνεται μόνο από εξειδικευμένο προσωπικό. ελίδα 10

13 [ATLAS T180 SOLAR TRACKER] Version 2.3 ΔΙΑΔΙΚΑΙΑ ΕΚΚΙΝΗΗ ΑΡΦΙΚΕ ΡΤΘΜΙΕΙ TRACKER ΠΡΟΟΦΗ: Πριν την έναρξη οποιουδήποτε χειρισμού, θα πρέπει να είναι βέβαιο ότι δεν υπάρχουν αντικείμενα ή άτομα μέσα στην ακτίνα περιστροφής του συστήματος. 1) ΑΡΦΙΚΟΠΟΙΗΗ ΠΑΡΑΜΕΣΡΩΝ Για την εκκίνηση του tracker, θα πρέπει να αρχικοποιηθούν όλοι οι παράμετροι. Για να γίνει αυτό, θα πρέπει να γίνει εισαγωγή στο μενού πατώντας το πλήκτρο ENTER και στη συνέχεια να γίνει η αρχικοποίηση επιλέγοντας διαδοχικά Set up Parameters και στη συνέχεια να επιλεγεί το Set Defaults πατώντας ENTER. Μετά από την επιλογή, θα πρέπει να κλείσει η παροχή ρεύματος για μισό περίπου λεπτό. τη συνέχεια, θα πρέπει να ανοίξει και πάλι ο διακόπτης και να συνεχιστεί η διαδικασία εκκίνησης. 2) ΣΟΠΟΘΕΣΗΗ ΣΟΤ TRACKER ΣΗ ΘΕΗ ΑΝΑΥΟΡΑ Μόλις ολοκληρωθούν τυχόν κινήσεις του tracker, θα πρέπει να οδηγηθεί ο tracker σε θέση HOME. Για να γίνει αυτό, θα πρέπει διαδοχικά να γίνει εισαγωγή στο μενού πατώντας ENTER και στη συνέχεια διαδοχικά να επιλεγούν: Menu Setup Manual Move Home Set Έχοντας οδηγήσει το μηχάνημα σε θέση Home μπορεί να ξεκινήσει η εισαγωγή των απαραίτητων για τη λειτουργία του tracker στοιχείων. Παρατήρηση: Σα στοιχεία που θα χρειαστεί να εισαχθούν στο σύστημα, έχουν δοθεί από τη Mechatron και αφορούν ολόκληρο το Υ/Β πάρκο. ελίδα 11

14 Version 2.3 [ATLAS T180 SOLAR TRACKER] 3) ΕΠΙΒΕΒΑΙΩΗ ΕΚΔΟΗ Επιλέγοντας Soft Version, γίνεται αρχικά επιβεβαίωση της έκδοσης του λογισμικού που χρησιμοποιεί ο ελεγκτής του tracker. 4) ΕΙΑΓΩΓΗ ΠΑΡΑΜΕΣΡΩΝ ΕΠΙΚΟΙΝΩΝΙΑ TRACKER Η εισαγωγή των δεδομένων επικοινωνίας του κάθε tracker γίνεται στην καρτέλα Communication. Εκεί θα πρέπει σε κάθε tracker ξεχωριστά, να οριστεί ο αριθμός της διεύθυνσης επικοινωνίας του με το WEB Controller. τον πρώτο tracker που θα ρυθμιστεί, δίνεται ο αριθμός 1. Η διεύθυνση επικοινωνίας του tracker με το WEB Controller, πρέπει να εισαχθεί στο πεδίο Tracker Address. το πεδίο αυτό, υπάρχει η δυνατότητα εισαγωγής ενός τετραψήφιου αριθμού. Η εισαγωγή της διεύθυνσης επικοινωνίας του κάθε tracker, θα πρέπει να δίνεται στο πιο δεξί ψηφίο. 5) ΕΙΑΓΩΓΗ ΓΕΩΓΡΑΥΙΚΩΝ ΔΕΔΟΜΕΝΩΝ Επιλέγοντας Position, γίνεται η εισαγωγή της τοποθεσίας που βρίσκεται το Υ/Β πάρκο. Σα δεδομένα που απαιτούνται είναι το γεωγραφικό μήκος και πλάτος. Κάθε δεδομένο θα πρέπει να τοποθετηθεί στο σωστό πεδίο. υγκεκριμένα, το γεωγραφικό μήκος εισάγεται στο πεδίο Longitude, ενώ το γεωγραφικό πλάτος εισάγεται στο πεδίο Latitude. 6) ΕΙΑΓΩΓΗ ΩΡΑ τη συνέχεια θα πρέπει να γίνει η εισαγωγή της ώρας και της γεωγραφικής ζώνης που βρίσκεται το σύστημα. Η εισαγωγή της ώρας θα πρέπει να γίνει στο πεδίο Menu Setup Parameters Time Ως «ώρα», θα πρέπει να εισαχθεί η τρέχουσα ώρα ως θερινή, ενώ η ζώνη ώρας θα πρέπει να είναι ίση με «+3». 7) ΑΡΦΙΚΗ ΕΤΘΤΓΡΑΜΜΙΗ ΠΛΑΙΙΟΤ ΜΕ ΣΟΝ ΗΛΙΟ Έχοντας ολοκληρώσει την εισαγωγή των απαραίτητων δεδομένων, θα πρέπει να γίνει η αρχική καθετοποίηση (ευθυγράμμιση) του πλαισίου με τις ακτίνες του ήλιου. Η αρχική ευθυγράμμιση του πλαισίου γίνεται με τη χρήση μίας πυξίδας, που η γωνία απόκλισης της βελόνας από το μαγνητικό βορά είναι ελίδα 12

15 [ATLAS T180 SOLAR TRACKER] Version 2.3 βαθμονομημένη σε μοίρες. Η ζητούμενη γωνία, είναι η γωνία που σχηματίζεται από τη νοητή ευθεία του κεντρικού ζευκτού του πλαισίου και του κεντρικού εμβόλου (κοιτάζοντας από την πίσω πλευρά του tracker) ως προς το μαγνητικό βορά. Οι μοίρες της γωνίας που αναγράφονται στην πυξίδα, θα πρέπει να εισαχθεί στο πεδίο Setup Manual Move Calibration Bearing Angle ΠΡΟΟΦΗ: Σα βήματα που έχουν περιγραφθεί σε αυτό το κεφάλαιο, θα πρέπει να επαναληφτούν σε όλους τους tracker του πάρκου, πριν τη συνέχεια της διαδικασίας εκκίνησης. ελίδα 13

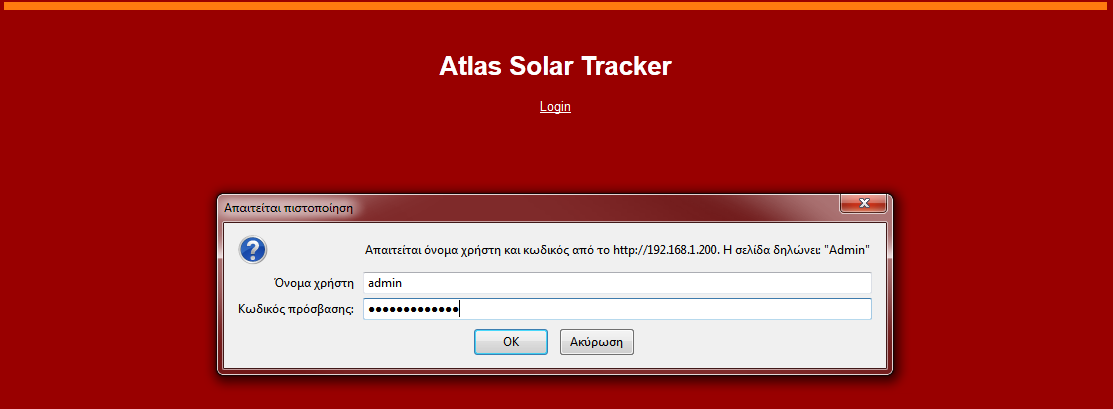

16 Version 2.3 [ATLAS T180 SOLAR TRACKER] ΡΤΘΜΙΗ ΣΟΤ WEB CONTROLLER ΗΜΕΙΩΗ: Για τη συνέχεια της διαδικασίας εκκίνησης των tracker, θα πρέπει να έχουν ολοκληρωθεί τα βήματα που έχουν περιγραφθεί. Επιπλέον, θα πρέπει να επισημανθεί ότι η εκκίνηση μέσω του WEB Controller γίνεται στο πάρκο, συνδέοντας έναν υπολογιστή απευθείας με τον Web Controller, και όχι μέσω απομακρυσμένης εργασίας μέσω του διαδικτύου. Για να υλοποιηθεί η εκκίνηση, θα πρέπει να γίνει η ρύθμιση του Web Controller. Για το σκοπό αυτό, θα χρειαστεί ένας Η/Τ. Η διεύθυνση ΙΡ του Η/Τ, θα πρέπει να ρυθμιστεί έτσι ώστε να είναι διαφορετική του Η ΙΡ που προτείνεται να έχει ο υπολογιστής είναι η τη συνέχεια, θα πρέπει να ανοιχθεί ένα πρόγραμμα φυλλομετρητή στον υπολογιστή. Για τη σωστή λειτουργία του προγράμματος ρύθμισης, θα πρέπει να χρησιμοποιηθεί ως φυλλομετρητής Firefox ή Chrome. το πεδίο της διεύθυνσης θα πρέπει να εισαχθεί η διεύθυνση Η εικόνα που εμφανίζεται στην οθόνη του υπολογιστή, είναι η παρακάτω: Εικόνα 4 Αρχική οθόνη εισόδου στο WEB Controller Ως User Name θα πρέπει να εισαχθεί admin και στο πεδίο Password θα πρέπει να εισαχθεί atlassolar.gr ελίδα 14

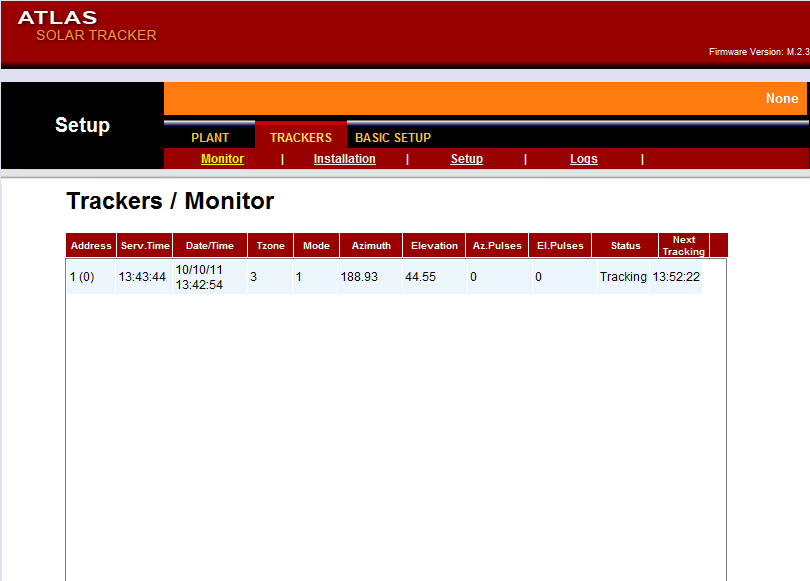

17 [ATLAS T180 SOLAR TRACKER] Version 2.3 Μετά την εισαγωγή των στοιχείων, εμφανίζεται η παρακάτω οθόνη. Εικόνα 5. Αρχική σελίδα WEB ε αυτήν την οθόνη, εμφανίζονται οι τρέχουσες πληροφορίες που είναι σχετικές με το πάρκο αλλά και τον κάθε tracker ξεχωριστά. Αναλυτικότερες πληροφορίες αναφέρονται στο εγχειρίδιο χρήσης του tracker. Η διαδικασία που πρέπει να ακολουθηθεί για την εκκίνηση των tracker του πάρκου, περιγράφεται στα επόμενα βήματα. ελίδα 15

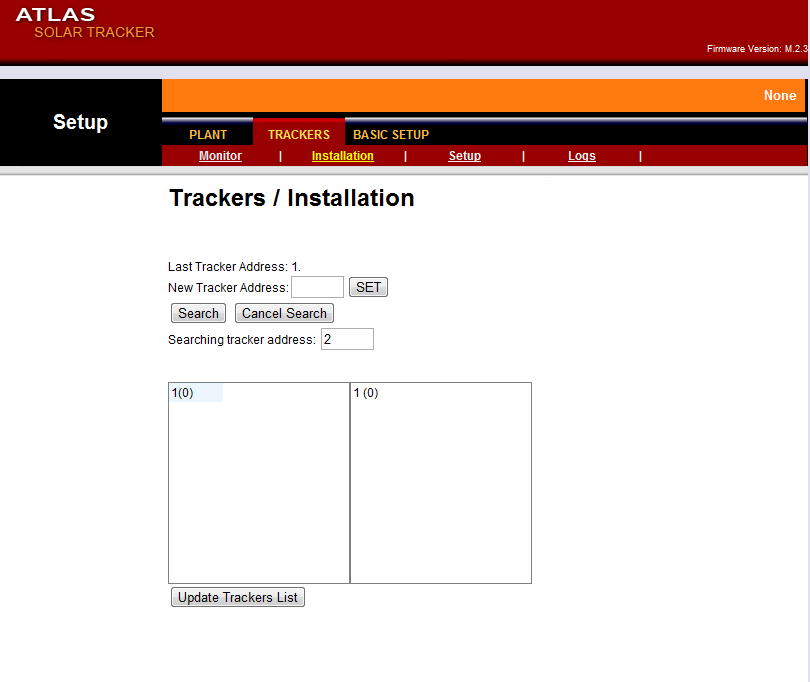

18 Version 2.3 [ATLAS T180 SOLAR TRACKER] 1) ΕΓΚΑΣΑΣΑΗ ΣΩΝ TRACKER ΣΟ WEB CONTROLLER Για να ξεκινήσει η διαδικασία εισαγωγής δεδομένων στο WEB Controller, θα πρέπει να επιλεγεί η καρτέλα Installation έτσι ώστε να εμφανιστεί η επόμενη οθόνη. Εικόνα 6. Οθόνη Εγκατάστασης μέσω WEB ε αυτήν την οθόνη θα γίνει αρχικά η ανίχνευση όλων των tracker που έχουν συνδεθεί στο δίκτυο. Για να γίνει η ανίχνευση θα πρέπει να πατηθεί το κουμπί Search. Κατά τη διάρκεια της αναζήτησης των tracker, οι tracker που ανιχνεύονται θα εμφανίζονται στο δεξί πλαίσιο. Μόλις ανιχνευθούν όλοι οι tracker του πάρκου, θα πρέπει να πατηθεί το κουμπί Cancel Search για να σταματήσει η αναζήτηση και στη συνέχεια να επιλεγεί το Update Trackers List ώστε να ανανεωθεί η λίστα με τους tracker του πάρκου. Πατώντας το Update Trackers List, θα ανανεωθεί η λίστα και οι tracker που εμφανίζονται στη δεξιά στήλη, θα εμφανιστούν στην αριστερή. ελίδα 16

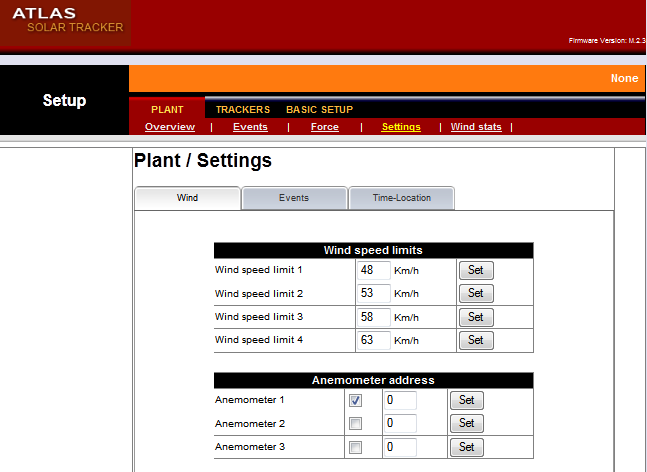

19 [ATLAS T180 SOLAR TRACKER] Version 2.3 2) ΚΑΣΑΦΩΡΗΗ ΟΡΙΩΝ ΑΝΕΜΟΤ το επόμενο βήμα, θα πρέπει να ρυθμιστούν τα όρια της ταχύτητας του ανέμου όπου θα αλλάζει η μέγιστη επιτρεπτή κλίση του πλαισίου. Για το μενού αυτό, θα πρέπει να επιλεγεί η καρτέλα Plant Settings Wind Η οθόνη που εμφανίζεται στον υπολογιστή είναι η παρακάτω: Εικόνα 7 Οθόνη καταχώρησης ορίων ανέμου Οι τιμές για τα όρια αυτά, φαίνονται στον επόμενο πίνακα. Βαθμίδα ορίου Σαχύτητα ανέμου (km/h) Wind speed limit 1 48 Wind speed limit 2 53 Wind speed limit 3 58 Wind speed limit 4 63 Κάθε φορά που γίνεται εισαγωγή κάποιου ορίου ταχύτητας, θα πρέπει να πατιέται και το κουμπί Set. ελίδα 17

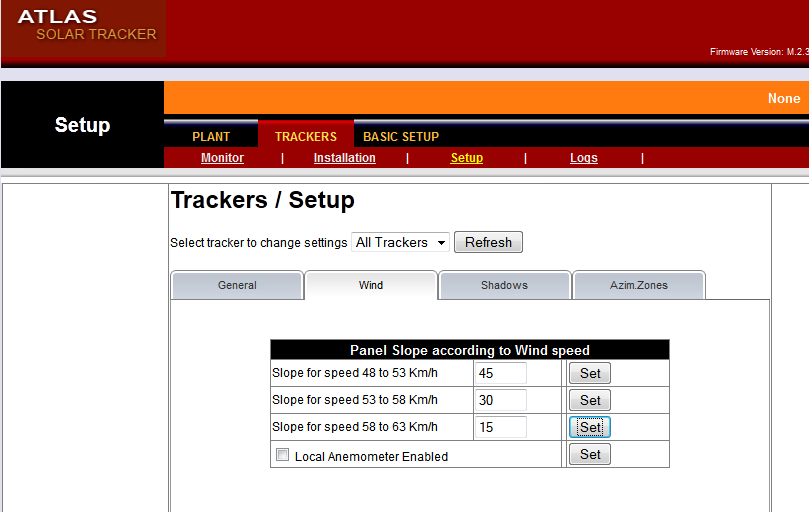

20 Version 2.3 [ATLAS T180 SOLAR TRACKER] 3) ΚΑΣΑΦΩΡΗΗ ΜΕΓΙΣΗ ΚΛΙΗ ΠΛΑΙΙΟΤ τη συνέχεια θα πρέπει να ρυθμιστεί η μέγιστη κλίση που θα έχει το πλαίσιο, ανάλογα με την ταχύτητα του ανέμου που φυσάει στο πάρκο. Για να γίνει αυτό, θα πρέπει να επιλεγεί η καρτέλα Trackers Setup Wind Η οθόνη που εμφανίζεται, φαίνεται στην επόμενη εικόνα. Εικόνα 8 Οθόνη καταχώρησης μέγιστης κλίσης πλαισίου Αρχικά επιλέγονται όλοι οι tracker από την επιλογή All trackers. τη συνέχεια, ορίζεται η μέγιστη γωνία ανύψωσης του πλαισίου, ανάλογα με τα όρια της ταχύτητας του ανέμου. Οι τιμές αυτές δίνονται στον επόμενο πίνακα: Εύρος ταχύτητας ανέμου (km/h) Μέγιστη γωνία κλίσης Μετά την εισαγωγή του κάθε ορίου, θα πρέπει να πατηθεί το κουμπί Set δίπλα από κάθε τιμή αυτή. ελίδα 18

21 [ATLAS T180 SOLAR TRACKER] Version 2.3 4) ΕΓΚΑΣΑΣΑΗ ΑΝΕΜΟΜΕΣΡΟΤ τη συνέχεια θα πρέπει να ενημερωθεί το σύστημα για το που είναι εγκατεστημένο το ανεμόμετρο. Έτσι, υπάρχουν οι δυο παρακάτω περιπτώσεις. i) Ανεμόμετρο εγκατεστημένο σε tracker Αν το ανεμόμετρο έχει τοποθετηθεί σε ένα tracker και έχει συνδεθεί δηλαδή στο Controller του tracker, θα πρέπει να γίνουν τα παρακάτω βήματα. a) την οθόνη Trackers Setup Wind, Θα πρέπει να έχει τσεκαριστεί το κουτί Local Anemometer Enabled και στη συνέχεια να πατηθεί το κουμπί Set. b) την οθόνη Plant Settings Wind, Θα πρέπει να τσεκαριστεί το κουτί δίπλα από το Anemometer 1 και να οριστεί η διεύθυνση του tracker που έχει τοποθετηθεί το ανεμόμετρο. Αν για παράδειγμα έχει τοποθετηθεί στον tracker με διεύθυνση «0001», θα πρέπει να εισαχθεί η τιμή «0001» στο πεδίο αυτό και στη συνέχεια να πατηθεί το κουμπί Set. ii) Ανεμόμετρο τοποθετημένο στο WEB Controller την περίπτωση που το ανεμόμετρο έχει τοποθετηθεί απευθείας στο Web Controller, στην οθόνη Trackers Setup Wind, το κουτί επιλογής δε θα πρέπει να είναι τσεκαρισμένο. τη συνέχεια θα πρέπει να επιλεγεί η καρτέλα Plant Settings Wind. ε αυτήν την καρτέλα θα πρέπει να επιλεγεί το κουτί δίπλα στο Anemometer 1. Ανάλογα με το που έχει συνδεθεί το ανεμόμετρο στην πλακέτα του WEB Controller, υπάρχουν οι εξής περιπτώσεις: a) Αν το ανεμόμετρο έχει συνδεθεί στα αριστερά της πλακέτας του WEB Controller, δηλαδή στη θέση «Α1», τότε στο πεδίο «Anemometer 1», θα πρέπει να έχει την τιμή «0» b) Αν το ανεμόμετρο έχει συνδεθεί στα δεξιά της πλακέτας του WEB Controller, δηλαδή στη θέση «Α2», τότε στο πεδίο «Anemometer 1», θα πρέπει να έχει την τιμή «10000». ελίδα 19

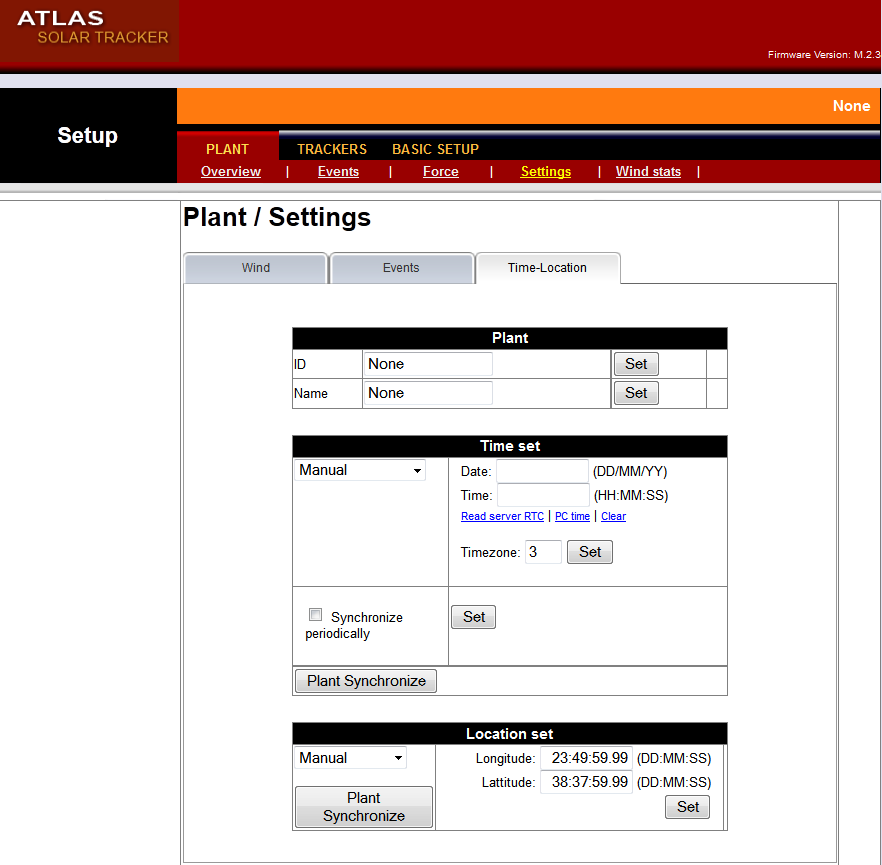

22 Version 2.3 [ATLAS T180 SOLAR TRACKER] 5) ΡΤΘΜΙΗ ΩΡΑ Μετά θα πρέπει να ρυθμιστεί η ώρα τόσο του WEB Controller, όσο και των Controller όλων του tracker του πάρκου. Η εισαγωγή της ώρας, γίνεται στην καρτέλα Plant Settings Time-Location. Η οθόνη που θα εμφανιστεί στον υπολογιστή, είναι όπως η παρακάτω: Εικόνα 9 Οθόνη ρύθμισης ώρας Για να ρυθμιστεί η ώρα, θα πρέπει να επιλεγεί ο σύνδεσμος PC Time, ώστε το WEB Controller να έχει την ώρα του υπολογιστή. Αν η εκκίνηση γίνεται σε Φειμερινή ώρα, θα πρέπει να διορθωθεί και να τεθεί ως θερινή (να είναι +1 ώρα από την ώρα του υπολογιστή). Επίσης, θα πρέπει να ρυθμιστεί η ζώνη ώρας στο πεδίο Timezone ίση με «3». τη συνέχεια θα πρέπει να πατηθεί το κουμπί Set και τέλος το κουμπί Plant Synchronize. ελίδα 20

23 [ATLAS T180 SOLAR TRACKER] Version 2.3 6) ΚΑΣΑΦΩΡΗΗ ΓΕΩΓΡΑΥΙΚΩΝ ΔΕΔΟΜΕΝΩΝ τη συνέχεια θα πρέπει να καταχωρηθεί το στίγμα του πάρκου. Σο γεωγραφικό μήκος και πλάτος, εισάγονται στο πεδίο Location set. Μετά την εισαγωγή του μήκους και του πλάτους, θα πρέπει να πατηθεί το κουμπί Set και στη συνέχεια το κουμπί Plant Synchronize. ΣΕΛΙΚΗ ΕΤΘΤΓΡΑΜΜΙΗ ΣΟΤ ΠΛΑΙΙΟΤ ΣΩΝ TRACKER Σο τελευταίο βήμα για τη σωστή παρακολούθηση της τροχιάς του ήλιου, είναι η τελική ευθυγράμμιση του πλαισίου του tracker. Για την ευθυγράμμιση αυτή, θα πρέπει να χρησιμοποιηθεί το ειδικό σκόπευτρο. Σο σκόπευτρο αυτό, αρχικά τοποθετείται πάνω στην επιφάνεια ενός Υ/Β πλαισίου έτσι ώστε να πιάσουν καλά οι βεντούζες που έχει. τη συνέχεια, θα πρέπει να κινηθεί το πλαίσιο κινώντας το χειροκίνητα μέσω των εντολών από το Manual Move. Προτείνεται αρχικά να τεθεί ο tracker σε λειτουργία παρακολούθησης της τροχιάς του ήλιου, ώστε να ελαχιστοποιηθούν οι επιπλέον χειροκίνητες μετακινήσεις που απαιτούνται. Για να τεθεί ο tracker σε κατάσταση παρακολούθησης της τροχιάς του ήλιου, θα πρέπει να επιλεγεί: Menu Setup Parameters Tracker Tracking Mode Sun tracking Μετά την ολοκλήρωση της κίνησης του πλαισίου, το πλαίσιο θα πρέπει να κινηθεί, μέσω των εντολών χειροκίνητης κίνησης Menu Setup Manual move Azim Movement Από αυτό το μενού, θα πρέπει να δίνονται εντολές να κινηθεί το πλαίσιο, μέχρις ότου να συμπέσει η αντανάκλαση της δέσμης του φωτός με την οπή του πάνω δίσκου. Μόλις συμπέσει η αντανάκλαση του φωτός με την οπή στον πάνω δίσκο, θα πρέπει να επιλεγεί το Ref point set μέσα από το μενού: Menu Setup Manual move Calibration Ref point set Σέλος, θα πρέπει να πατηθεί το πλήκτρο ESC 4 φορές ώστε να ξεκινήσει η παρακολούθηση της τροχιάς του ήλιου. ελίδα 21

24 Version 2.3 [ATLAS T180 SOLAR TRACKER] ΣΕΛΙΚΟ ΕΛΕΓΦΟ ΛΕΙΣΟΤΡΓΙΑ Έχοντας θέσει τους tracker σε λειτουργία παρακολούθησης της τροχιάς του ήλιου, θα πρέπει να γίνει ένας επιπλέον έλεγχος για τη συμπεριφορά των tracker ανάλογα με την ταχύτητα του ανέμου. Για τον έλεγχο αυτό, θα πρέπει να γίνει εισαγωγή μέσω ενός Η/Τ στο WEB Controller, με τον ίδιο τρόπο που έχει αναφερθεί προηγουμένως. Μετά την εισαγωγή στο σύστημα, επιλέγεται η καρτέλα Plant και στη συνέχεια η καρτέλα Force. Έπειτα, επιλέγονται όλοι οι tracker επιλέγοντας All trackers στο πεδίο Select tracer to move. Εικόνα 10. Οθόνη επιλογής κίνησης των tracker ε αυτή την καρτέλα, θα πρέπει να επιλεγούν κατά σειρά οι 4 καταστάσεις Wind attitude, ξεκινώντας από την 1 και συνεχίζοντας μέχρι την κατάσταση 4. Για να γίνει η επιλογή τους, θα πρέπει να πατιέται το κουμπί Move δίπλα από την κάθε κατάσταση. Ο χρόνος που απαιτείται για την ολοκλήρωση των κινήσεων σε κάθε βήμα, είναι περίπου 10 λεπτά. ελίδα 22

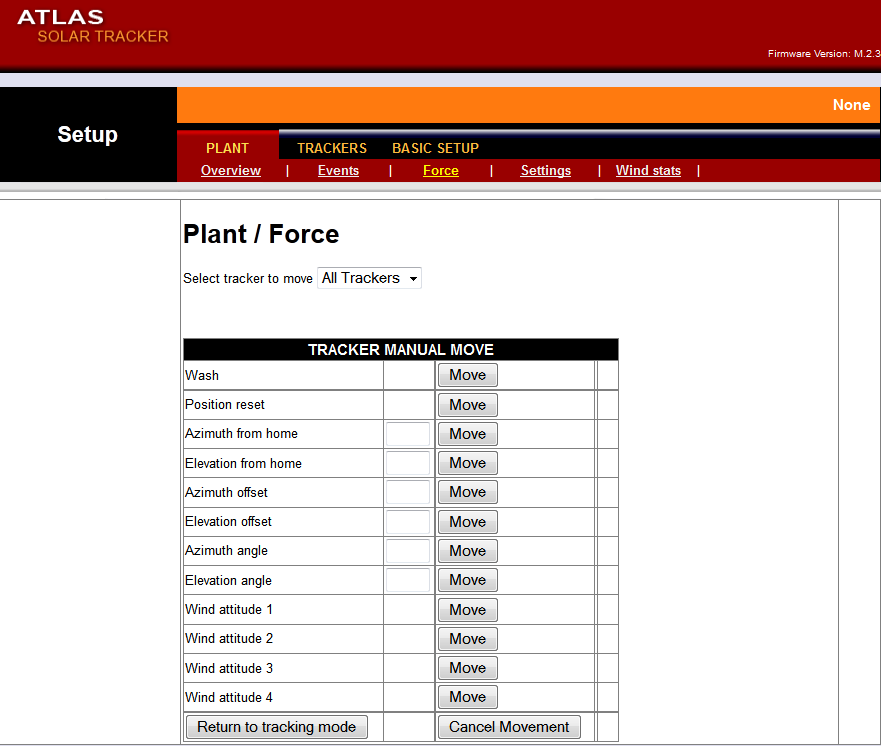

25 [ATLAS T180 SOLAR TRACKER] Version 2.3 Αρχικά, θα πρέπει να πατηθεί το κουμπί Move δίπλα από την επιλογή Wind attitude 1. Αν το πλαίσιο του tracker βρίσκεται υπό γωνία μεγαλύτερη των 45 μοιρών, τότε το πλαίσιο θα πρέπει να έρθει σε γωνία 45 μοιρών. Η γωνία αυτή έχει δοθεί σε προηγούμενα βήματα κατά τον προγραμματισμό του WEB Controller. Όταν τα πλαίσια όλων των tracker του πάρκου έρθουν σε γωνία 45 μοιρών, τότε θα πρέπει να πατηθεί το κουμπί Move δίπλα από την επιλογή Wind attitude 2. Πατώντας το κουμπί, τα πλαίσια των tracker, θα πρέπει να κινηθούν σε γωνία 30 μοιρών. Μετά την ολοκλήρωση της κίνησης όλων των πλαισίων των tracker, θα πρέπει να πατηθεί το κουμπί Move δίπλα από την επιλογή Wind attitude 3, ώστε τα πλαίσια των tracker να έρθουν σε γωνία 15 μοιρών. Σέλος, μετά την ολοκλήρωση της κίνησης των πλαισίων, θα πρέπει να πατηθεί το κουμπί Move δίπλα από την επιλογή Wind attitude 4, όπου τα πλαίσια θα πρέπει να έρθουν σε οριζόντια θέση. Μετά την ολοκλήρωση του ελέγχου, θα πρέπει να γίνει εισαγωγή στην καρτέλα Trackers Setup General και να επιλεγούν ένας-ένας οι tracker του πάρκου. Από κάθε tracker, θα πρέπει να καταγραφεί στο φύλλο εκκίνησής του, η τιμή Position offset, όπως έχει επισημανθεί στην επόμενη εικόνα. ελίδα 23

26 Version 2.3 [ATLAS T180 SOLAR TRACKER] Εικόνα 11 Οθόνη εμφάνισης "Position offset" ελίδα 24

27 [ATLAS T180 SOLAR TRACKER] Version 2.3 ΤΝΔΕΗ ΣΟΤ WEB CONTROLER ΜΕ ΣΟ ΔΙΑΔΙΚΣΤΟ Για να είναι δυνατή η απομακρυσμένη σύνδεση, θα πρέπει να υπάρχει μία σύνδεση με το διαδίκτυο. Για την ολοκλήρωση της σύνδεσης, θα πρέπει να γίνουν κάποιες ρυθμίσεις, τόσο στον εξοπλισμό της σύνδεσης με το διαδίκτυο, όσο και με στο Web Control. Ο εξοπλισμός που απαιτείται για την υλοποίηση της σύνδεσης, είναι ένα modem/router για τη σύνδεση και ένα switch για το διαμοιρασμό της. ΗΜΕΙΩΗ: Δεν είναι δυνατή η σύνδεση του Web Control μέσω ενός HUB. Είναι απαραίτητο ο διαμοιρασμός να γίνεται μέσω ενός Switch. ΡΤΘΜΙΕΙ ROUTER Αρχικά θα πρέπει να γίνει ένας έλεγχος για το αν η διεύθυνση (ΙΡ) που έχει οριστεί από προεπιλογή στο Web Control ( ). Αν χρησιμοποιείται από κάποια άλλη συσκευή (Inverter, κάμερες παρακολούθησης κα) θα πρέπει να βρεθεί κάποια άλλη διαθέσιμη και να οριστεί στη συνέχεια στο Web Control. τη συνέχεια, θα πρέπει να γίνει Port Forwarding. το port Forward, θα πρέπει να οριστεί: - Η εξωτερική θύρα (port), που θα υπάρχει η επικοινωνία με το router για το Web Control - Η εσωτερική διεύθυνση (ΙΡ) και η θύρα (port) που θα χρησιμοποιεί το Web Control ΡΤΘΜΙΕΙ WEB CONTROL Έχοντας ολοκληρώσει τις ρυθμίσεις στο router, θα πρέπει να γίνουν οι παρακάτω ρυθμίσεις στο Web Control. Αρχικά θα πρέπει να γίνει είσοδος από έναν υπολογιστεί που είναι άμεσα συνδεδεμένος με το Web Control, μέσω ενός φυλλομετρητή, όπως έχει περιγραφθεί σε προηγούμενες σελίδες. τη συνέχεια θα πρέπει να επιλεγεί η καρτέλα BASIC SETUP και στη συνέχεια η καρτέλα Server Settings. Εκεί θα πρέπει να συμπληρωθούν τα παρακάτω πεδία: - IP address ελίδα 25

28 Version 2.3 [ATLAS T180 SOLAR TRACKER] - Server port - Subnet mask - Gateway - Nameserver (DNS server) - SMTP server - IP address Εδώ καταχωρείται η διεύθυνση ΙΡ που έχει οριστεί στο port Forwarding - Server port Εδώ καταχωρείται η διεύθυνση ΙΡ που έχει οριστεί στο port Forwarding ελίδα 26

29 [ATLAS T180 SOLAR TRACKER] Version 2.3 ε περίπτωση οποιουδήποτε προβλήματος κατά τη διαδικασία εκκίνησης του μηχανήματος, θα πρέπει να επικοινωνήσετε με το Σεχνικό Σμήμα της εταιρείας. ελίδα 27
