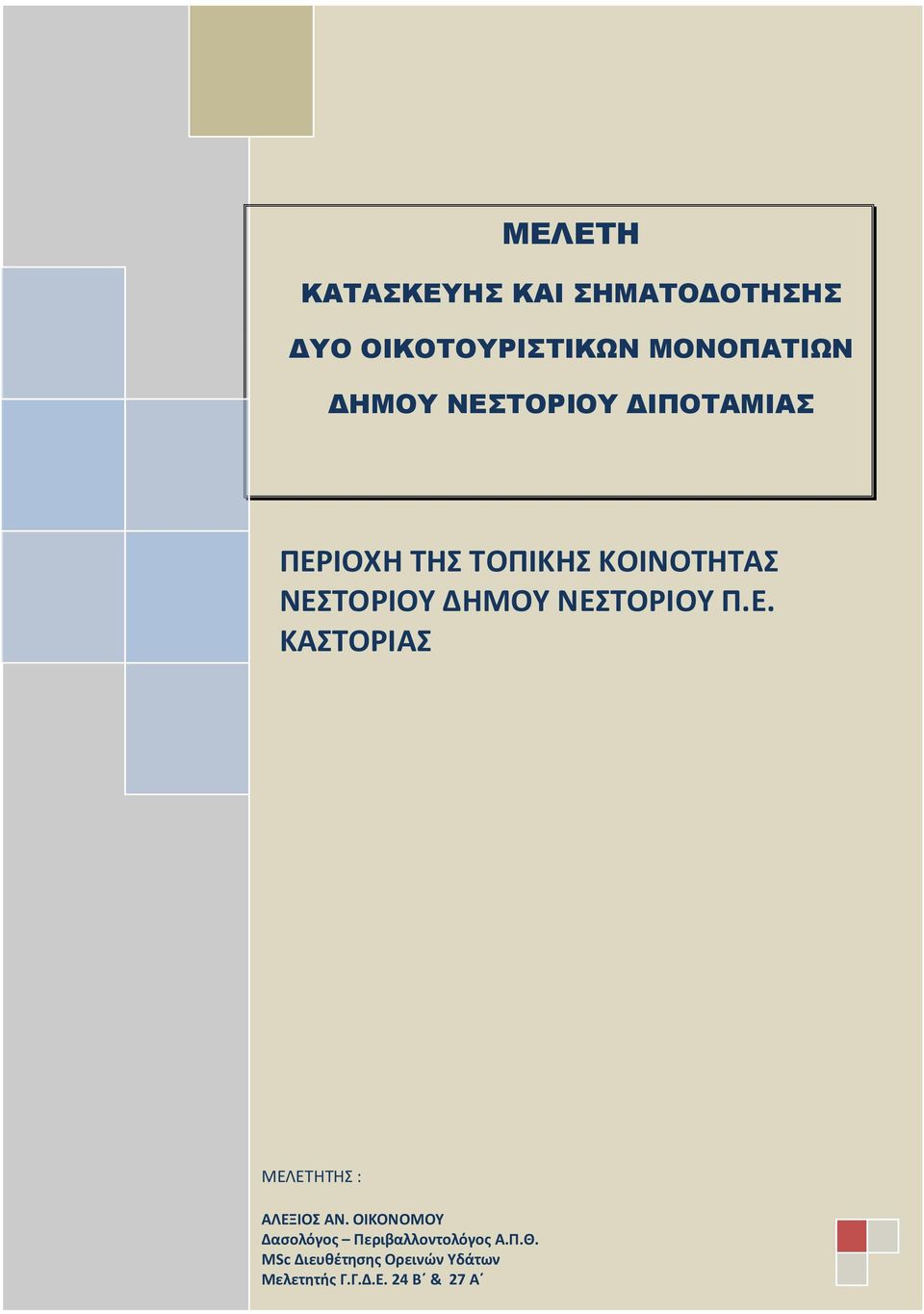

1 ΜΕΛΕΤΗ ΚΑΤΑΣΚΕΥΗΣ ΚΑΙ ΣΗΜΑΤΟΔΟΤΗΣΗΣ ΔΥΟ ΟΙΚΟΤΟΥΡΙΣΤΙΚΩΝ ΜΟΝΟΠΑΤΙΩΝ ΔΗΜΟΥ ΝΕΣΤΟΡΙΟΥ ΔΙΠΟΤΑΜΙΑΣ ΠΕΡΙΟΧΗ ΤΗΣ ΤΟΠΙΚΗΣ ΚΟΙΝΟΤΗΤΑΣ ΝΕΣΤΟΡΙΟΥ ΔΗΜΟΥ ΝΕΣΤΟΡΙΟΥ Π.Ε. ΚΑΣΤΟΡΙΑΣ ΜΕΛΕΤΗΤΗΣ : ΑΛΕΞΙΟΣ ΑΝ. ΟΙΚΟΝΟΜΟΥ Δασολόγος Περιβαλλοντολόγος Α.Π.Θ. MSc Διευθέτησης Ορεινών Υδάτων Μελετητής Γ.Γ.Δ.Ε. 24 Β & 27 Α

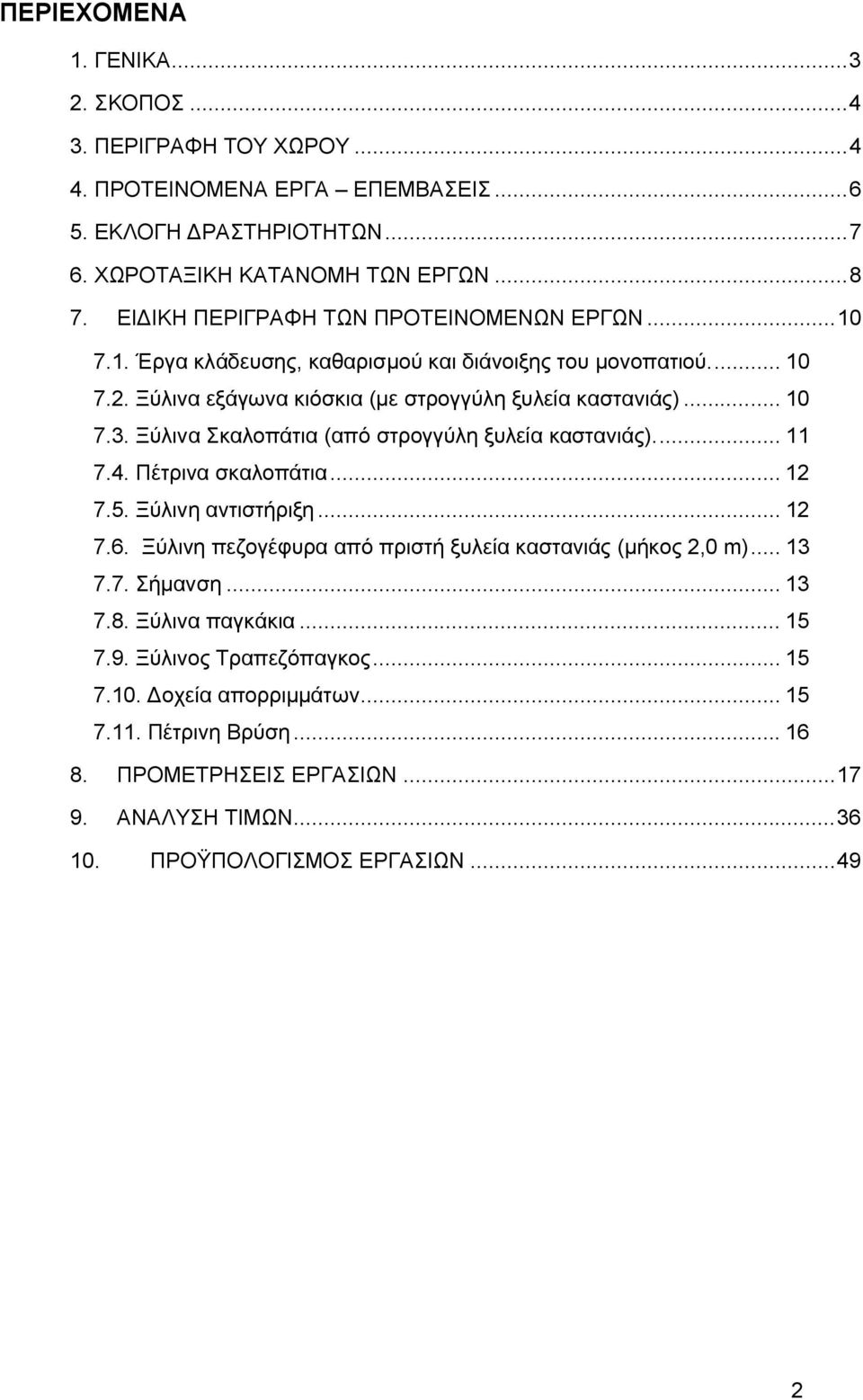

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΓΕΝΙΚΑ ΣΚΟΠΟΣ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΧΩΡΟΥ ΠΡΟΤΕΙΝΟΜΕΝΑ ΕΡΓΑ ΕΠΕΜΒΑΣΕΙΣ ΕΚΛΟΓΗ ΔΡΑΣΤΗΡΙΟΤΗΤΩΝ ΧΩΡΟΤΑΞΙΚΗ ΚΑΤΑΝΟΜΗ ΤΩΝ ΕΡΓΩΝ ΕΙΔΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΕΡΓΩΝ Έργα κλάδευσης, καθαρισμού και διάνοιξης του μονοπατιού Ξύλινα εξάγωνα κιόσκια (με στρογγύλη ξυλεία καστανιάς) Ξύλινα Σκαλοπάτια (από στρογγύλη ξυλεία καστανιάς) Πέτρινα σκαλοπάτια Ξύλινη αντιστήριξη Ξύλινη πεζογέφυρα από πριστή ξυλεία καστανιάς (μήκος 2,0 m) Σήμανση Ξύλινα παγκάκια Ξύλινος Τραπεζόπαγκος Δοχεία απορριμμάτων Πέτρινη Βρύση ΠΡΟΜΕΤΡΗΣΕΙΣ ΕΡΓΑΣΙΩΝ ΑΝΑΛΥΣΗ ΤΙΜΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΕΡΓΑΣΙΩΝ

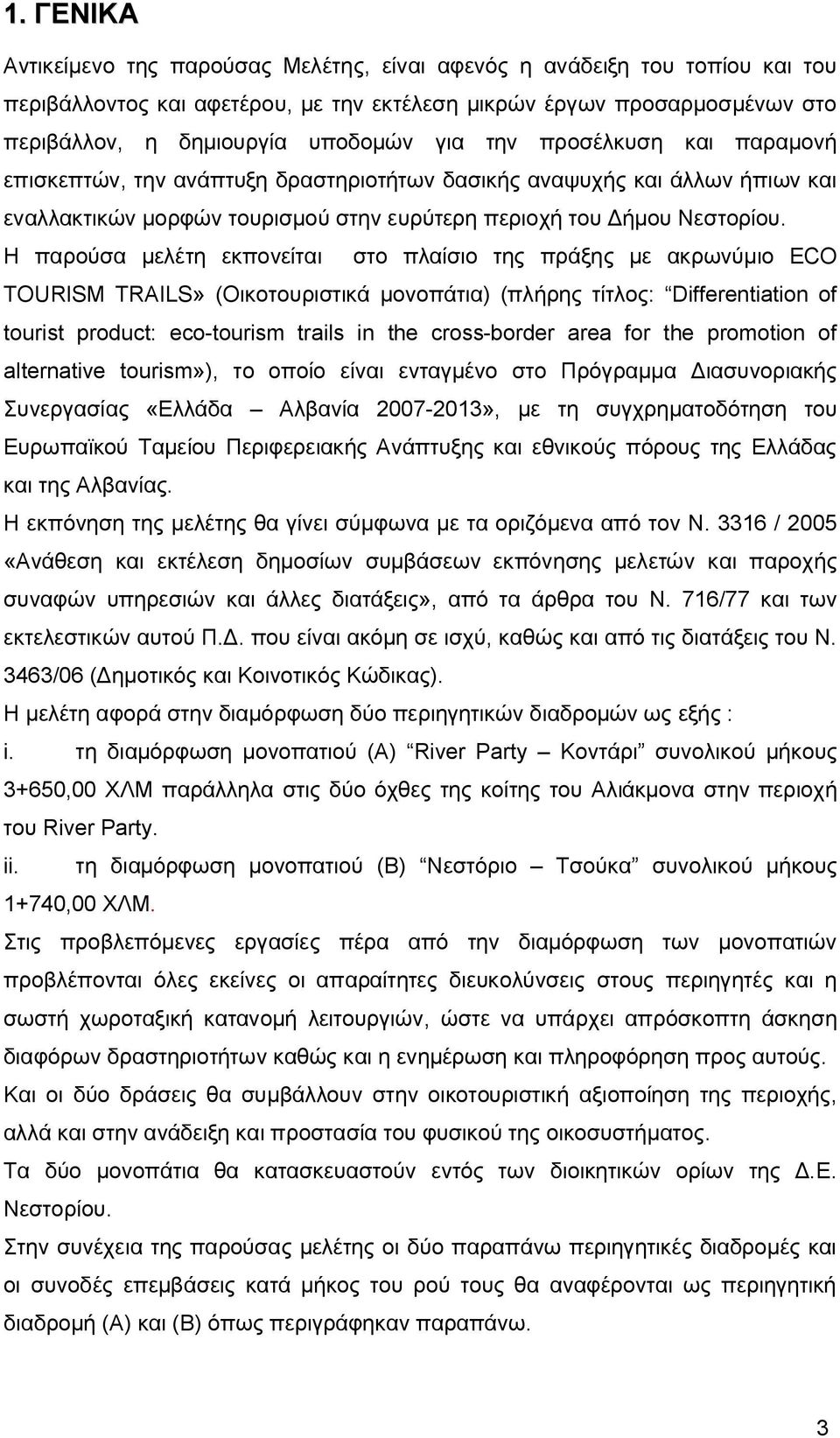

3 1. ΓΕΝΙΚΑ Αντικείμενο της παρούσας Μελέτης, είναι αφενός η ανάδειξη του τοπίου και του περιβάλλοντος και αφετέρου, με την εκτέλεση μικρών έργων προσαρμοσμένων στο περιβάλλον, η δημιουργία υποδομών για την προσέλκυση και παραμονή επισκεπτών, την ανάπτυξη δραστηριοτήτων δασικής αναψυχής και άλλων ήπιων και εναλλακτικών μορφών τουρισμού στην ευρύτερη περιοχή του Δήμου Νεστορίου. Η παρούσα μελέτη εκπονείται στο πλαίσιο της πράξης με ακρωνύμιο ECO TOURISM TRAILS» (Οικοτουριστικά μονοπάτια) (πλήρης τίτλος: Differentiation of tourist product: eco-tourism trails in the cross-border area for the promotion of alternative tourism»), το οποίο είναι ενταγμένο στο Πρόγραμμα Διασυνοριακής Συνεργασίας «Ελλάδα Αλβανία », με τη συγχρηματοδότηση του Ευρωπαϊκού Ταμείου Περιφερειακής Ανάπτυξης και εθνικούς πόρους της Ελλάδας και της Αλβανίας. Η εκπόνηση της μελέτης θα γίνει σύμφωνα με τα οριζόμενα από τον Ν / 2005 «Ανάθεση και εκτέλεση δημοσίων συμβάσεων εκπόνησης μελετών και παροχής συναφών υπηρεσιών και άλλες διατάξεις», από τα άρθρα του Ν. 716/77 και των εκτελεστικών αυτού Π.Δ. που είναι ακόμη σε ισχύ, καθώς και από τις διατάξεις του Ν. 3463/06 (Δημοτικός και Κοινοτικός Κώδικας). Η μελέτη αφορά στην διαμόρφωση δύο περιηγητικών διαδρομών ως εξής : i. τη διαμόρφωση μονοπατιού (Α) River Party Κοντάρι συνολικού μήκους 3+650,00 ΧΛΜ παράλληλα στις δύο όχθες της κοίτης του Αλιάκμονα στην περιοχή του River Party. ii. τη διαμόρφωση μονοπατιού (Β) Νεστόριο Τσούκα συνολικού μήκους 1+740,00 ΧΛΜ. Στις προβλεπόμενες εργασίες πέρα από την διαμόρφωση των μονοπατιών προβλέπονται όλες εκείνες οι απαραίτητες διευκολύνσεις στους περιηγητές και η σωστή χωροταξική κατανομή λειτουργιών, ώστε να υπάρχει απρόσκοπτη άσκηση διαφόρων δραστηριοτήτων καθώς και η ενημέρωση και πληροφόρηση προς αυτούς. Και οι δύο δράσεις θα συμβάλλουν στην οικοτουριστική αξιοποίηση της περιοχής, αλλά και στην ανάδειξη και προστασία του φυσικού της οικοσυστήματος. Τα δύο μονοπάτια θα κατασκευαστούν εντός των διοικητικών ορίων της Δ.Ε. Νεστορίου. Στην συνέχεια της παρούσας μελέτης οι δύο παραπάνω περιηγητικές διαδρομές και οι συνοδές επεμβάσεις κατά μήκος του ρού τους θα αναφέρονται ως περιηγητική διαδρομή (Α) και (Β) όπως περιγράφηκαν παραπάνω. 3

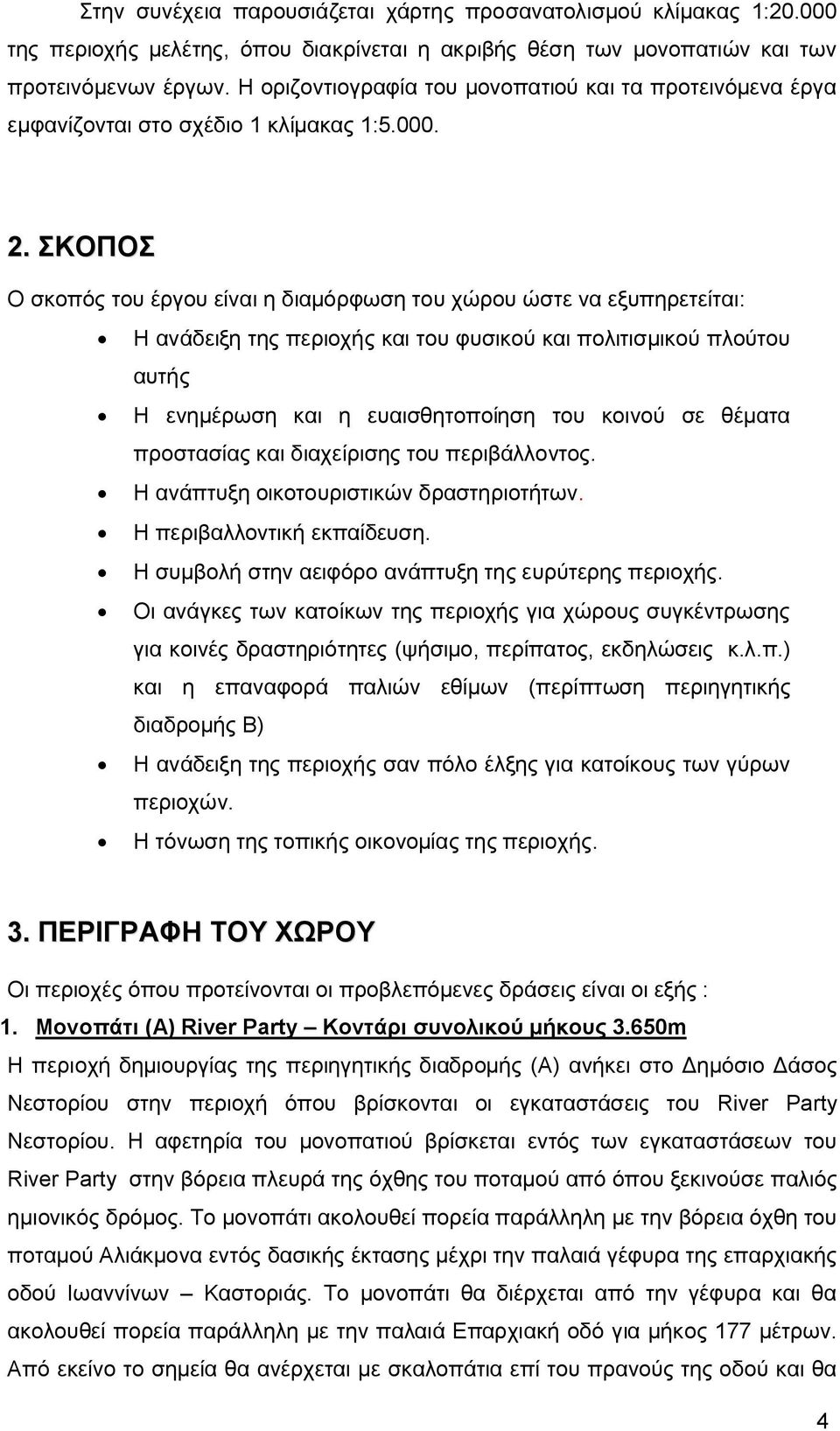

4 Στην συνέχεια παρουσιάζεται χάρτης προσανατολισμού κλίμακας 1: της περιοχής μελέτης, όπου διακρίνεται η ακριβής θέση των μονοπατιών και των προτεινόμενων έργων. Η οριζοντιογραφία του μονοπατιού και τα προτεινόμενα έργα εμφανίζονται στο σχέδιο 1 κλίμακας 1: ΣΚΟΠΟΣ Ο σκοπός του έργου είναι η διαμόρφωση του χώρου ώστε να εξυπηρετείται: Η ανάδειξη της περιοχής και του φυσικού και πολιτισμικού πλούτου αυτής Η ενημέρωση και η ευαισθητοποίηση του κοινού σε θέματα προστασίας και διαχείρισης του περιβάλλοντος. Η ανάπτυξη οικοτουριστικών δραστηριοτήτων. Η περιβαλλοντική εκπαίδευση. Η συμβολή στην αειφόρο ανάπτυξη της ευρύτερης περιοχής. Οι ανάγκες των κατοίκων της περιοχής για χώρους συγκέντρωσης για κοινές δραστηριότητες (ψήσιμο, περίπατος, εκδηλώσεις κ.λ.π.) και η επαναφορά παλιών εθίμων (περίπτωση περιηγητικής διαδρομής Β) Η ανάδειξη της περιοχής σαν πόλο έλξης για κατοίκους των γύρων περιοχών. Η τόνωση της τοπικής οικονομίας της περιοχής. 3. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΧΩΡΟΥ Οι περιοχές όπου προτείνονται οι προβλεπόμενες δράσεις είναι οι εξής : 1. Μονοπάτι (Α) River Party Κοντάρι συνολικού μήκους 3.650m Η περιοχή δημιουργίας της περιηγητικής διαδρομής (Α) ανήκει στο Δημόσιο Δάσος Νεστορίου στην περιοχή όπου βρίσκονται οι εγκαταστάσεις του River Party Νεστορίου. Η αφετηρία του μονοπατιού βρίσκεται εντός των εγκαταστάσεων του River Party στην βόρεια πλευρά της όχθης του ποταμού από όπου ξεκινούσε παλιός ημιονικός δρόμος. Το μονοπάτι ακολουθεί πορεία παράλληλη με την βόρεια όχθη του ποταμού Αλιάκμονα εντός δασικής έκτασης μέχρι την παλαιά γέφυρα της επαρχιακής οδού Ιωαννίνων Καστοριάς. Το μονοπάτι θα διέρχεται από την γέφυρα και θα ακολουθεί πορεία παράλληλη με την παλαιά Επαρχιακή οδό για μήκος 177 μέτρων. Από εκείνο το σημεία θα ανέρχεται με σκαλοπάτια επί του πρανούς της οδού και θα 4

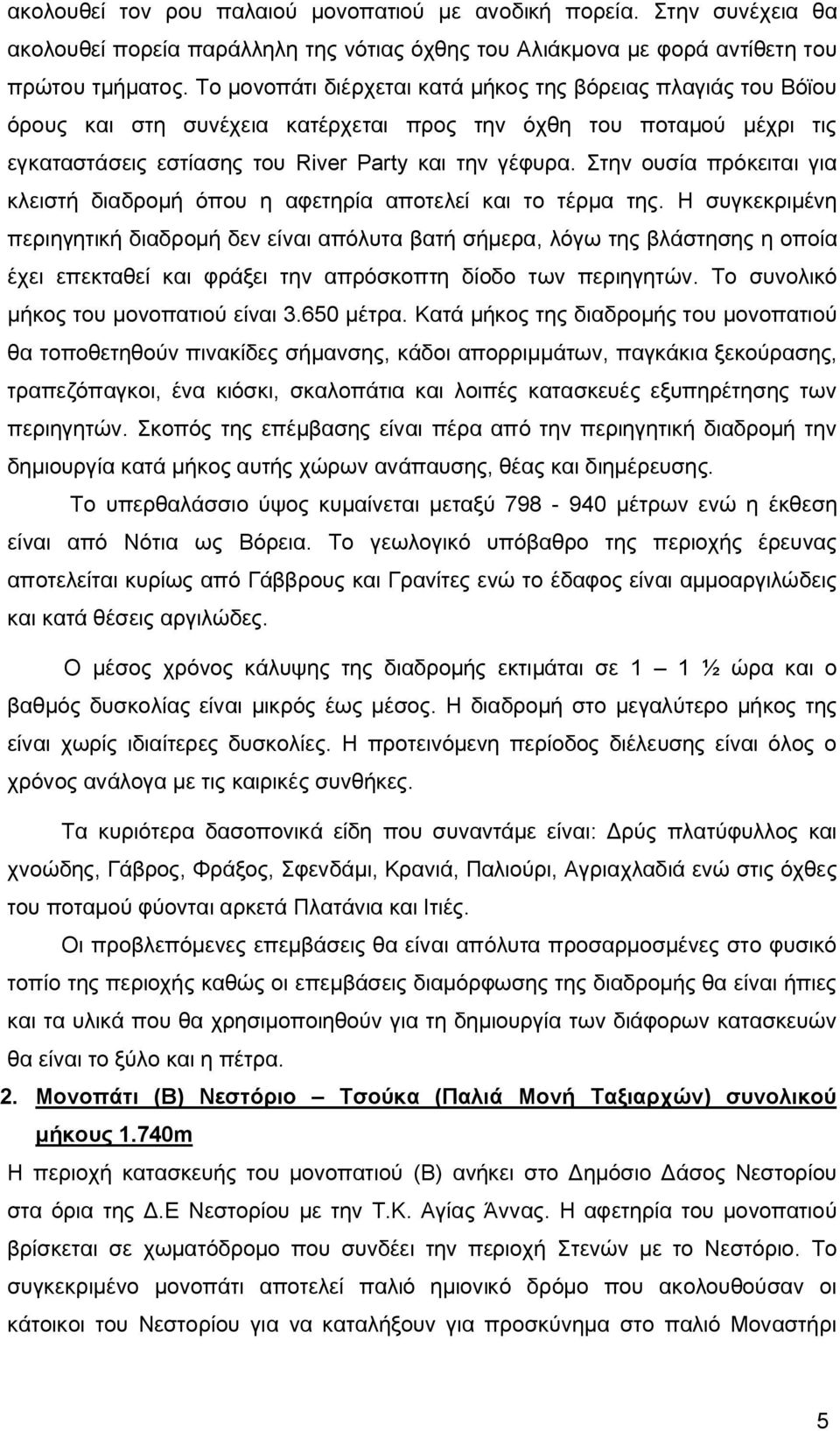

5 ακολουθεί τον ρου παλαιού μονοπατιού με ανοδική πορεία. Στην συνέχεια θα ακολουθεί πορεία παράλληλη της νότιας όχθης του Αλιάκμονα με φορά αντίθετη του πρώτου τμήματος. Το μονοπάτι διέρχεται κατά μήκος της βόρειας πλαγιάς του Βόϊου όρους και στη συνέχεια κατέρχεται προς την όχθη του ποταμού μέχρι τις εγκαταστάσεις εστίασης του River Party και την γέφυρα. Στην ουσία πρόκειται για κλειστή διαδρομή όπου η αφετηρία αποτελεί και το τέρμα της. Η συγκεκριμένη περιηγητική διαδρομή δεν είναι απόλυτα βατή σήμερα, λόγω της βλάστησης η οποία έχει επεκταθεί και φράξει την απρόσκοπτη δίοδο των περιηγητών. Το συνολικό μήκος του μονοπατιού είναι μέτρα. Κατά μήκος της διαδρομής του μονοπατιού θα τοποθετηθούν πινακίδες σήμανσης, κάδοι απορριμμάτων, παγκάκια ξεκούρασης, τραπεζόπαγκοι, ένα κιόσκι, σκαλοπάτια και λοιπές κατασκευές εξυπηρέτησης των περιηγητών. Σκοπός της επέμβασης είναι πέρα από την περιηγητική διαδρομή την δημιουργία κατά μήκος αυτής χώρων ανάπαυσης, θέας και διημέρευσης. Το υπερθαλάσσιο ύψος κυμαίνεται μεταξύ μέτρων ενώ η έκθεση είναι από Νότια ως Βόρεια. Το γεωλογικό υπόβαθρο της περιοχής έρευνας αποτελείται κυρίως από Γάββρους και Γρανίτες ενώ το έδαφος είναι αμμοαργιλώδεις και κατά θέσεις αργιλώδες. Ο μέσος χρόνος κάλυψης της διαδρομής εκτιμάται σε 1 1 ½ ώρα και ο βαθμός δυσκολίας είναι μικρός έως μέσος. Η διαδρομή στο μεγαλύτερο μήκος της είναι χωρίς ιδιαίτερες δυσκολίες. Η προτεινόμενη περίοδος διέλευσης είναι όλος ο χρόνος ανάλογα με τις καιρικές συνθήκες. Τα κυριότερα δασοπονικά είδη που συναντάμε είναι: Δρύς πλατύφυλλος και χνοώδης, Γάβρος, Φράξος, Σφενδάμι, Κρανιά, Παλιούρι, Αγριαχλαδιά ενώ στις όχθες του ποταμού φύονται αρκετά Πλατάνια και Ιτιές. Οι προβλεπόμενες επεμβάσεις θα είναι απόλυτα προσαρμοσμένες στο φυσικό τοπίο της περιοχής καθώς οι επεμβάσεις διαμόρφωσης της διαδρομής θα είναι ήπιες και τα υλικά που θα χρησιμοποιηθούν για τη δημιουργία των διάφορων κατασκευών θα είναι το ξύλο και η πέτρα. 2. Μονοπάτι (Β) Νεστόριο Τσούκα (Παλιά Μονή Ταξιαρχών) συνολικού μήκους 1.740m Η περιοχή κατασκευής του μονοπατιού (Β) ανήκει στο Δημόσιο Δάσος Νεστορίου στα όρια της Δ.Ε Νεστορίου με την Τ.Κ. Αγίας Άννας. Η αφετηρία του μονοπατιού βρίσκεται σε χωματόδρομο που συνδέει την περιοχή Στενών με το Νεστόριο. Το συγκεκριμένο μονοπάτι αποτελεί παλιό ημιονικό δρόμο που ακολουθούσαν οι κάτοικοι του Νεστορίου για να καταλήξουν για προσκύνημα στο παλιό Μοναστήρι 5

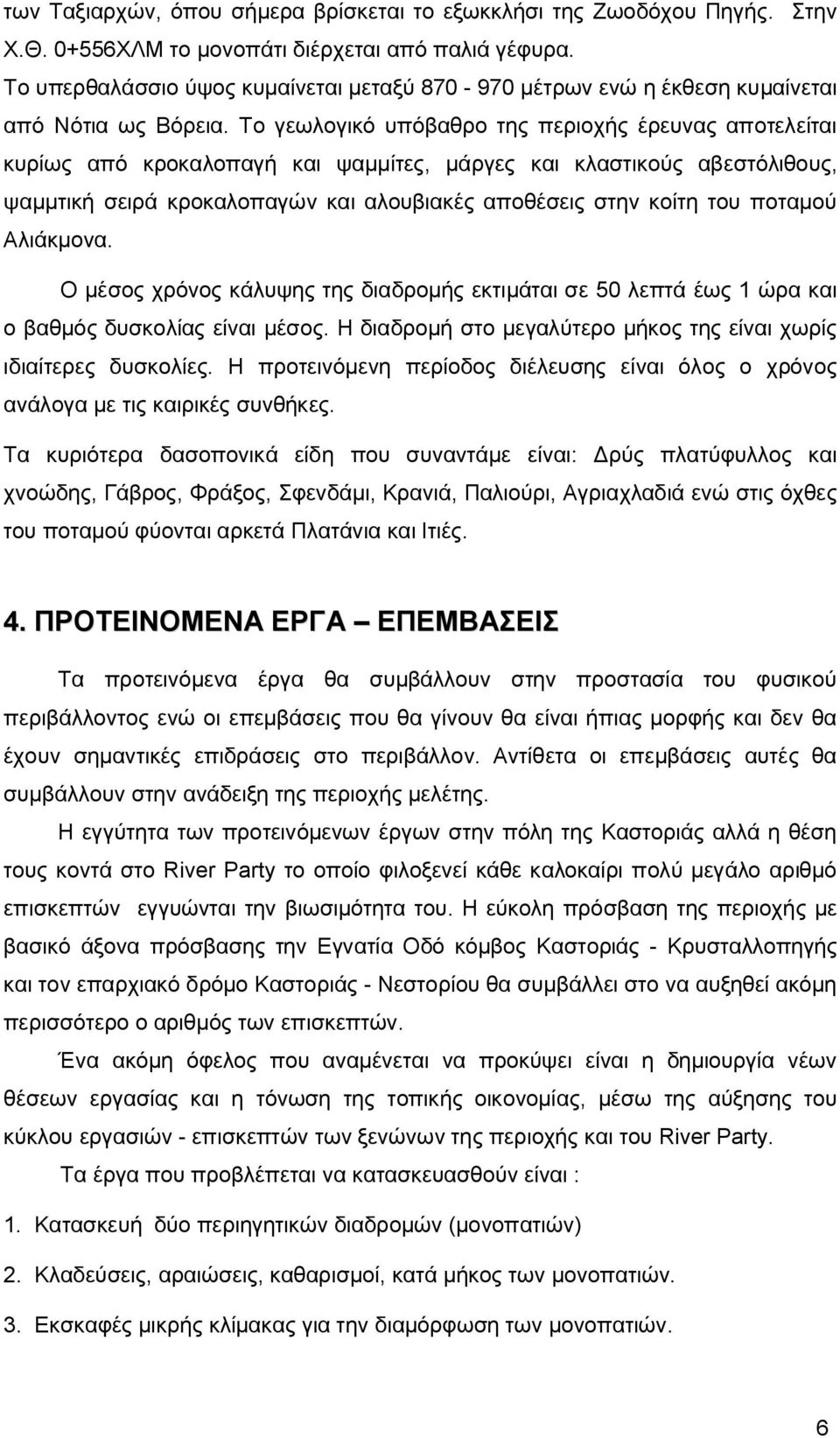

6 των Ταξιαρχών, όπου σήμερα βρίσκεται το εξωκκλήσι της Ζωοδόχου Πηγής. Στην Χ.Θ ΧΛΜ το μονοπάτι διέρχεται από παλιά γέφυρα. Το υπερθαλάσσιο ύψος κυμαίνεται μεταξύ μέτρων ενώ η έκθεση κυμαίνεται από Νότια ως Βόρεια. Το γεωλογικό υπόβαθρο της περιοχής έρευνας αποτελείται κυρίως από κροκαλοπαγή και ψαμμίτες, μάργες και κλαστικούς αβεστόλιθους, ψαμμτική σειρά κροκαλοπαγών και αλουβιακές αποθέσεις στην κοίτη του ποταμού Αλιάκμονα. Ο μέσος χρόνος κάλυψης της διαδρομής εκτιμάται σε 50 λεπτά έως 1 ώρα και ο βαθμός δυσκολίας είναι μέσος. Η διαδρομή στο μεγαλύτερο μήκος της είναι χωρίς ιδιαίτερες δυσκολίες. Η προτεινόμενη περίοδος διέλευσης είναι όλος ο χρόνος ανάλογα με τις καιρικές συνθήκες. Τα κυριότερα δασοπονικά είδη που συναντάμε είναι: Δρύς πλατύφυλλος και χνοώδης, Γάβρος, Φράξος, Σφενδάμι, Κρανιά, Παλιούρι, Αγριαχλαδιά ενώ στις όχθες του ποταμού φύονται αρκετά Πλατάνια και Ιτιές. 4. ΠΡΟΤΕΙΝΟΜΕΝΑ ΕΡΓΑ ΕΠΕΜΒΑΣΕΙΣ Τα προτεινόμενα έργα θα συμβάλλουν στην προστασία του φυσικού περιβάλλοντος ενώ οι επεμβάσεις που θα γίνουν θα είναι ήπιας μορφής και δεν θα έχουν σημαντικές επιδράσεις στο περιβάλλον. Αντίθετα οι επεμβάσεις αυτές θα συμβάλλουν στην ανάδειξη της περιοχής μελέτης. Η εγγύτητα των προτεινόμενων έργων στην πόλη της Καστοριάς αλλά η θέση τους κοντά στο River Party το οποίο φιλοξενεί κάθε καλοκαίρι πολύ μεγάλο αριθμό επισκεπτών εγγυώνται την βιωσιμότητα του. Η εύκολη πρόσβαση της περιοχής με βασικό άξονα πρόσβασης την Εγνατία Οδό κόμβος Καστοριάς - Κρυσταλλοπηγής και τον επαρχιακό δρόμο Καστοριάς - Νεστορίου θα συμβάλλει στο να αυξηθεί ακόμη περισσότερο ο αριθμός των επισκεπτών. Ένα ακόμη όφελος που αναμένεται να προκύψει είναι η δημιουργία νέων θέσεων εργασίας και η τόνωση της τοπικής οικονομίας, μέσω της αύξησης του κύκλου εργασιών - επισκεπτών των ξενώνων της περιοχής και του River Party. Τα έργα που προβλέπεται να κατασκευασθούν είναι : 1. Κατασκευή δύο περιηγητικών διαδρομών (μονοπατιών) 2. Κλαδεύσεις, αραιώσεις, καθαρισμοί, κατά μήκος των μονοπατιών. 3. Εκσκαφές μικρής κλίμακας για την διαμόρφωση των μονοπατιών. 6

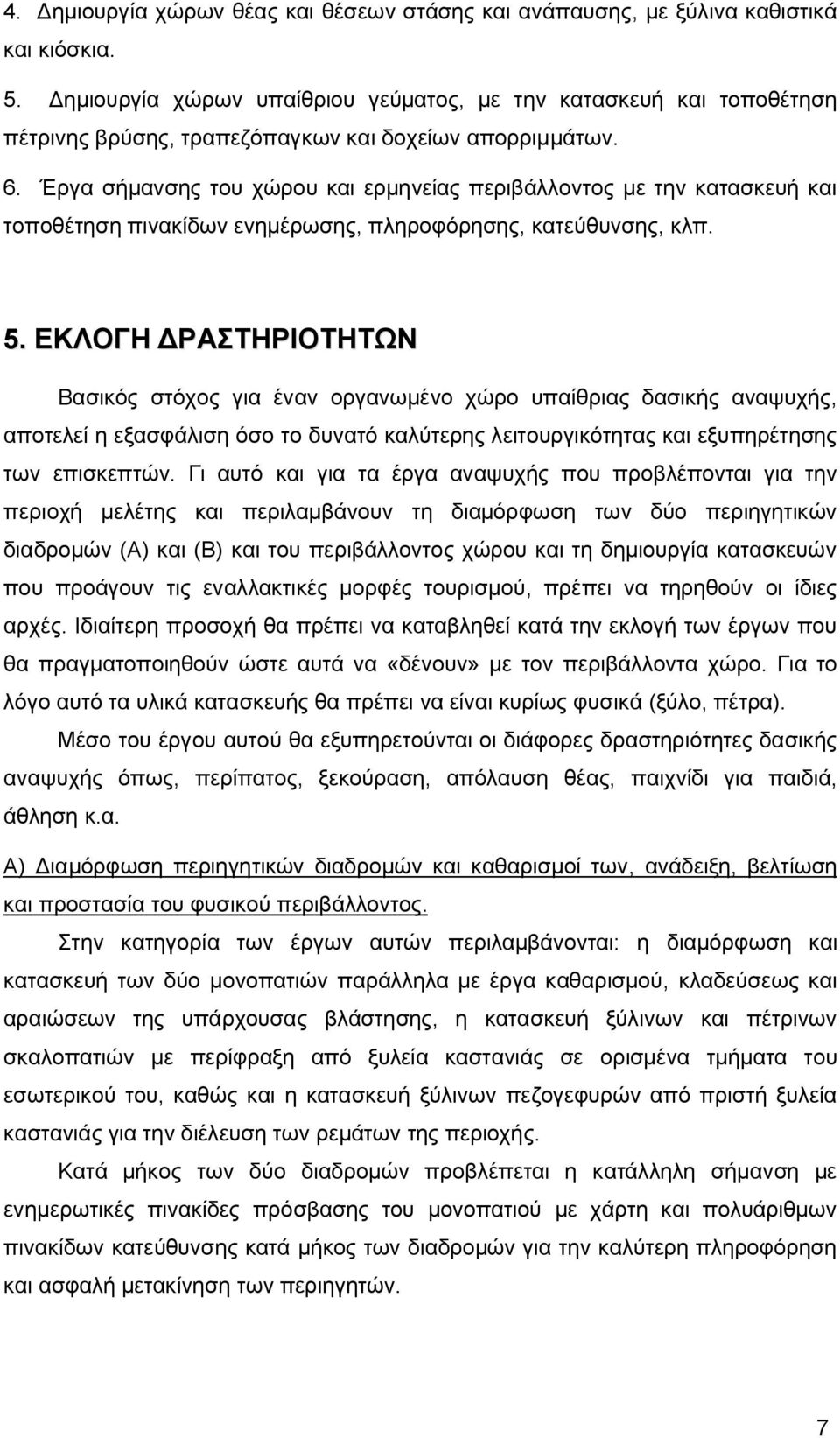

7 4. Δημιουργία χώρων θέας και θέσεων στάσης και ανάπαυσης, με ξύλινα καθιστικά και κιόσκια. 5. Δημιουργία χώρων υπαίθριου γεύματος, με την κατασκευή και τοποθέτηση πέτρινης βρύσης, τραπεζόπαγκων και δοχείων απορριμμάτων. 6. Έργα σήμανσης του χώρου και ερμηνείας περιβάλλοντος με την κατασκευή και τοποθέτηση πινακίδων ενημέρωσης, πληροφόρησης, κατεύθυνσης, κλπ. 5. ΕΚΛΟΓΗ ΔΡΑΣΤΗΡΙΟΤΗΤΩΝ Βασικός στόχος για έναν οργανωμένο χώρο υπαίθριας δασικής αναψυχής, αποτελεί η εξασφάλιση όσο το δυνατό καλύτερης λειτουργικότητας και εξυπηρέτησης των επισκεπτών. Γι αυτό και για τα έργα αναψυχής που προβλέπονται για την περιοχή μελέτης και περιλαμβάνουν τη διαμόρφωση των δύο περιηγητικών διαδρομών (Α) και (Β) και του περιβάλλοντος χώρου και τη δημιουργία κατασκευών που προάγουν τις εναλλακτικές μορφές τουρισμού, πρέπει να τηρηθούν οι ίδιες αρχές. Ιδιαίτερη προσοχή θα πρέπει να καταβληθεί κατά την εκλογή των έργων που θα πραγματοποιηθούν ώστε αυτά να «δένουν» με τον περιβάλλοντα χώρο. Για το λόγο αυτό τα υλικά κατασκευής θα πρέπει να είναι κυρίως φυσικά (ξύλο, πέτρα). Μέσο του έργου αυτού θα εξυπηρετούνται οι διάφορες δραστηριότητες δασικής αναψυχής όπως, περίπατος, ξεκούραση, απόλαυση θέας, παιχνίδι για παιδιά, άθληση κ.α. Α) Διαμόρφωση περιηγητικών διαδρομών και καθαρισμοί των, ανάδειξη, βελτίωση και προστασία του φυσικού περιβάλλοντος. Στην κατηγορία των έργων αυτών περιλαμβάνονται: η διαμόρφωση και κατασκευή των δύο μονοπατιών παράλληλα με έργα καθαρισμού, κλαδεύσεως και αραιώσεων της υπάρχουσας βλάστησης, η κατασκευή ξύλινων και πέτρινων σκαλοπατιών με περίφραξη από ξυλεία καστανιάς σε ορισμένα τμήματα του εσωτερικού του, καθώς και η κατασκευή ξύλινων πεζογεφυρών από πριστή ξυλεία καστανιάς για την διέλευση των ρεμάτων της περιοχής. Κατά μήκος των δύο διαδρομών προβλέπεται η κατάλληλη σήμανση με ενημερωτικές πινακίδες πρόσβασης του μονοπατιού με χάρτη και πολυάριθμων πινακίδων κατεύθυνσης κατά μήκος των διαδρομών για την καλύτερη πληροφόρηση και ασφαλή μετακίνηση των περιηγητών. 7

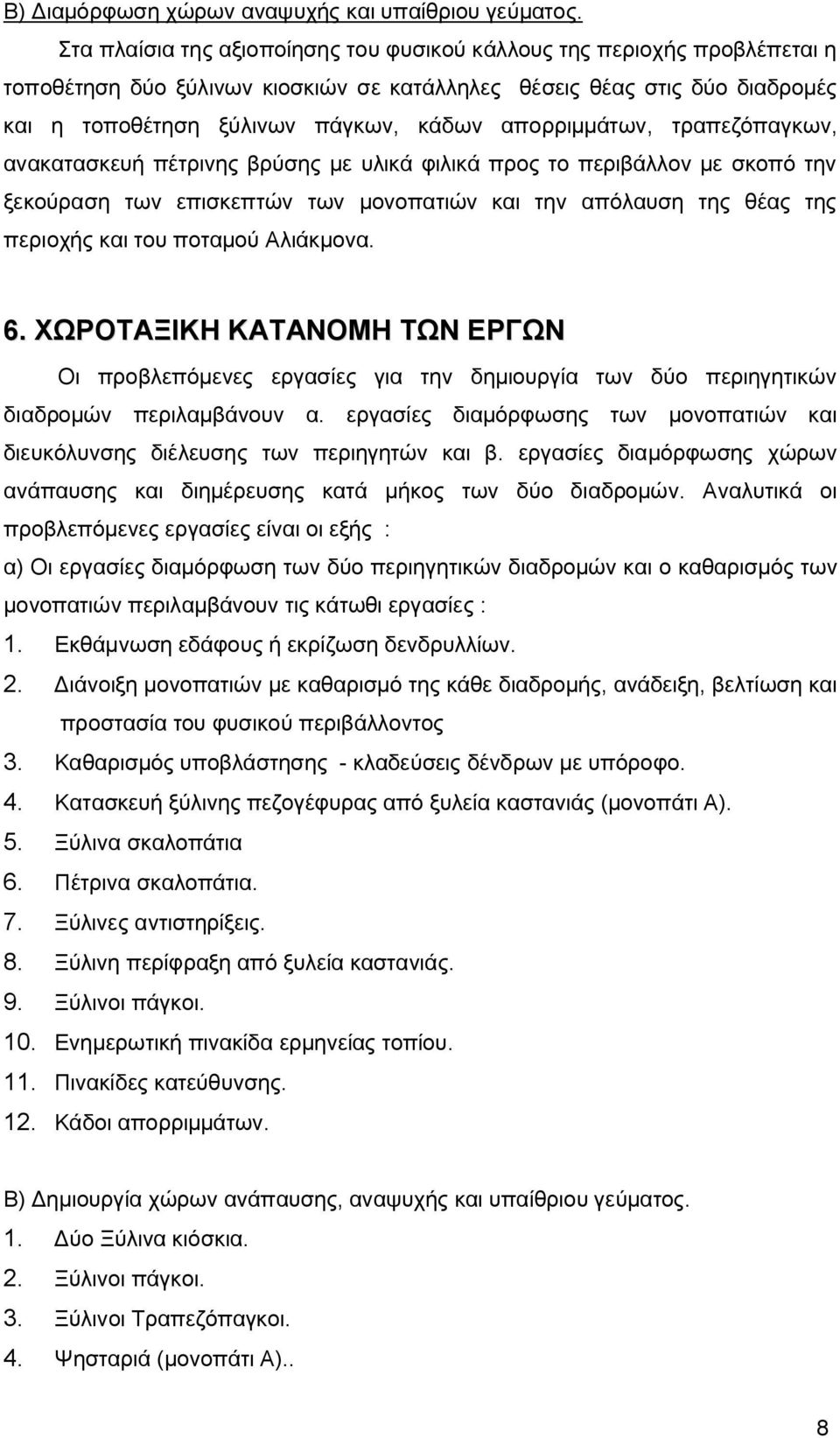

8 Β) Διαμόρφωση χώρων αναψυχής και υπαίθριου γεύματος. Στα πλαίσια της αξιοποίησης του φυσικού κάλλους της περιοχής προβλέπεται η τοποθέτηση δύο ξύλινων κιοσκιών σε κατάλληλες θέσεις θέας στις δύο διαδρομές και η τοποθέτηση ξύλινων πάγκων, κάδων απορριμμάτων, τραπεζόπαγκων, ανακατασκευή πέτρινης βρύσης με υλικά φιλικά προς το περιβάλλον με σκοπό την ξεκούραση των επισκεπτών των μονοπατιών και την απόλαυση της θέας της περιοχής και του ποταμού Αλιάκμονα. 6. ΧΩΡΟΤΑΞΙΚΗ ΚΑΤΑΝΟΜΗ ΤΩΝ ΕΡΓΩΝ Οι προβλεπόμενες εργασίες για την δημιουργία των δύο περιηγητικών διαδρομών περιλαμβάνουν α. εργασίες διαμόρφωσης των μονοπατιών και διευκόλυνσης διέλευσης των περιηγητών και β. εργασίες διαμόρφωσης χώρων ανάπαυσης και διημέρευσης κατά μήκος των δύο διαδρομών. Αναλυτικά οι προβλεπόμενες εργασίες είναι οι εξής : α) Οι εργασίες διαμόρφωση των δύο περιηγητικών διαδρομών και ο καθαρισμός των μονοπατιών περιλαμβάνουν τις κάτωθι εργασίες : 1. Εκθάμνωση εδάφους ή εκρίζωση δενδρυλλίων. 2. Διάνοιξη μονοπατιών με καθαρισμό της κάθε διαδρομής, ανάδειξη, βελτίωση και προστασία του φυσικού περιβάλλοντος 3. Καθαρισμός υποβλάστησης - κλαδεύσεις δένδρων με υπόροφο. 4. Κατασκευή ξύλινης πεζογέφυρας από ξυλεία καστανιάς (μονοπάτι Α). 5. Ξύλινα σκαλοπάτια 6. Πέτρινα σκαλοπάτια. 7. Ξύλινες αντιστηρίξεις. 8. Ξύλινη περίφραξη από ξυλεία καστανιάς. 9. Ξύλινοι πάγκοι. 10. Ενημερωτική πινακίδα ερμηνείας τοπίου. 11. Πινακίδες κατεύθυνσης. 12. Κάδοι απορριμμάτων. Β) Δημιουργία χώρων ανάπαυσης, αναψυχής και υπαίθριου γεύματος. 1. Δύο Ξύλινα κιόσκια. 2. Ξύλινοι πάγκοι. 3. Ξύλινοι Τραπεζόπαγκοι. 4. Ψησταριά (μονοπάτι Α).. 8

9 5. Δοχεία απορριμμάτων. 6. Ανακατασκευή παλιάς βρύσης (μονοπάτι Α). 9

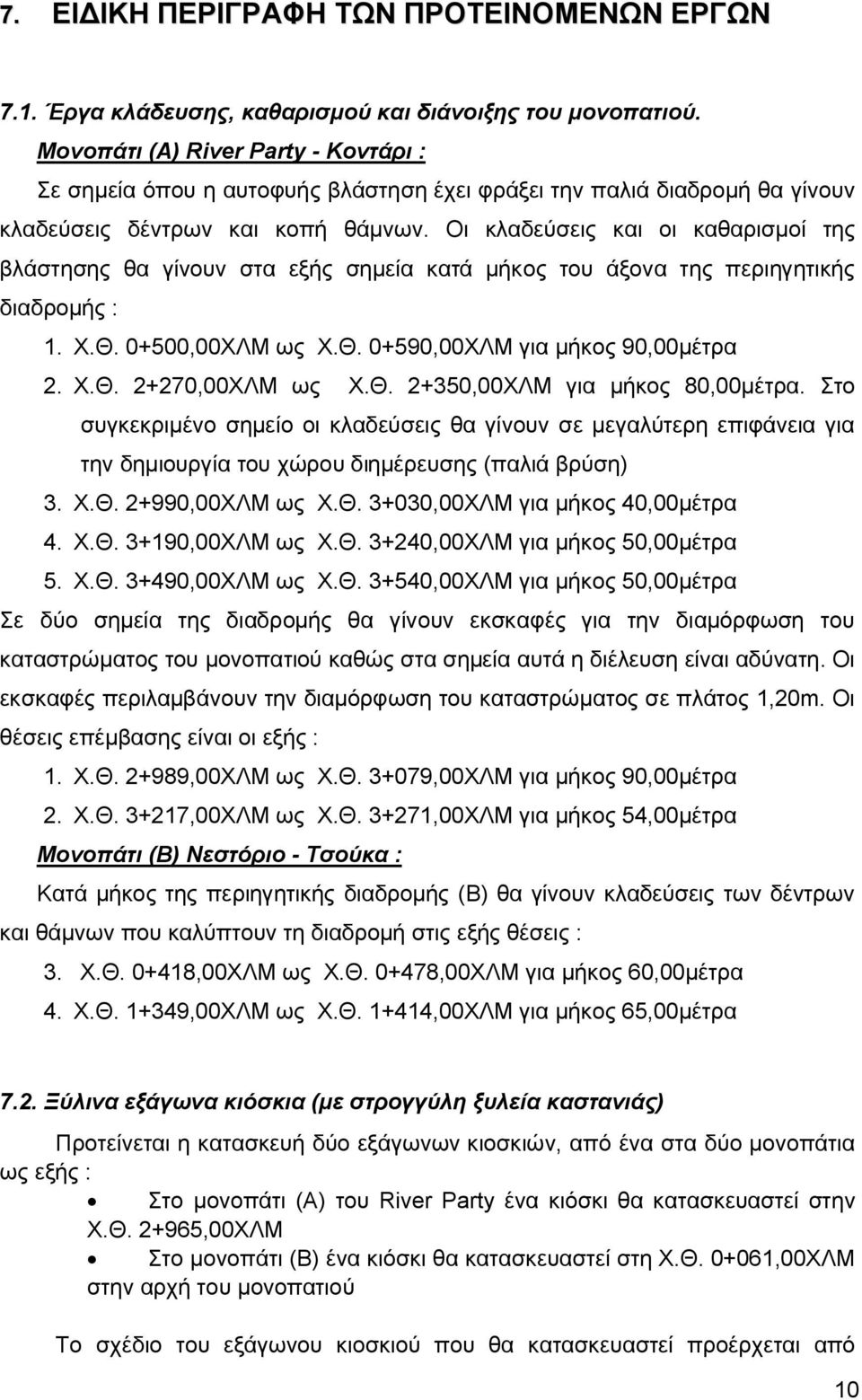

10 7. ΕΙΔΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΕΡΓΩΝ 7.1. Έργα κλάδευσης, καθαρισμού και διάνοιξης του μονοπατιού. Μονοπάτι (Α) River Party - Κοντάρι : Σε σημεία όπου η αυτοφυής βλάστηση έχει φράξει την παλιά διαδρομή θα γίνουν κλαδεύσεις δέντρων και κοπή θάμνων. Οι κλαδεύσεις και οι καθαρισμοί της βλάστησης θα γίνουν στα εξής σημεία κατά μήκος του άξονα της περιηγητικής διαδρομής : 1. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 90,00μέτρα 2. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 80,00μέτρα. Στο συγκεκριμένο σημείο οι κλαδεύσεις θα γίνουν σε μεγαλύτερη επιφάνεια για την δημιουργία του χώρου διημέρευσης (παλιά βρύση) 3. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 40,00μέτρα 4. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 50,00μέτρα 5. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 50,00μέτρα Σε δύο σημεία της διαδρομής θα γίνουν εκσκαφές για την διαμόρφωση του καταστρώματος του μονοπατιού καθώς στα σημεία αυτά η διέλευση είναι αδύνατη. Οι εκσκαφές περιλαμβάνουν την διαμόρφωση του καταστρώματος σε πλάτος 1,20m. Οι θέσεις επέμβασης είναι οι εξής : 1. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 90,00μέτρα 2. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 54,00μέτρα Μονοπάτι (Β) Νεστόριο - Τσούκα : Κατά μήκος της περιηγητικής διαδρομής (Β) θα γίνουν κλαδεύσεις των δέντρων και θάμνων που καλύπτουν τη διαδρομή στις εξής θέσεις : 3. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 60,00μέτρα 4. Χ.Θ ,00ΧΛΜ ως Χ.Θ ,00ΧΛΜ για μήκος 65,00μέτρα 7.2. Ξύλινα εξάγωνα κιόσκια (με στρογγύλη ξυλεία καστανιάς) Προτείνεται η κατασκευή δύο εξάγωνων κιοσκιών, από ένα στα δύο μονοπάτια ως εξής : Στο μονοπάτι (Α) του River Party ένα κιόσκι θα κατασκευαστεί στην Χ.Θ ,00ΧΛΜ Στο μονοπάτι (Β) ένα κιόσκι θα κατασκευαστεί στη Χ.Θ ,00ΧΛΜ στην αρχή του μονοπατιού Το σχέδιο του εξάγωνου κιοσκιού που θα κατασκευαστεί προέρχεται από 10

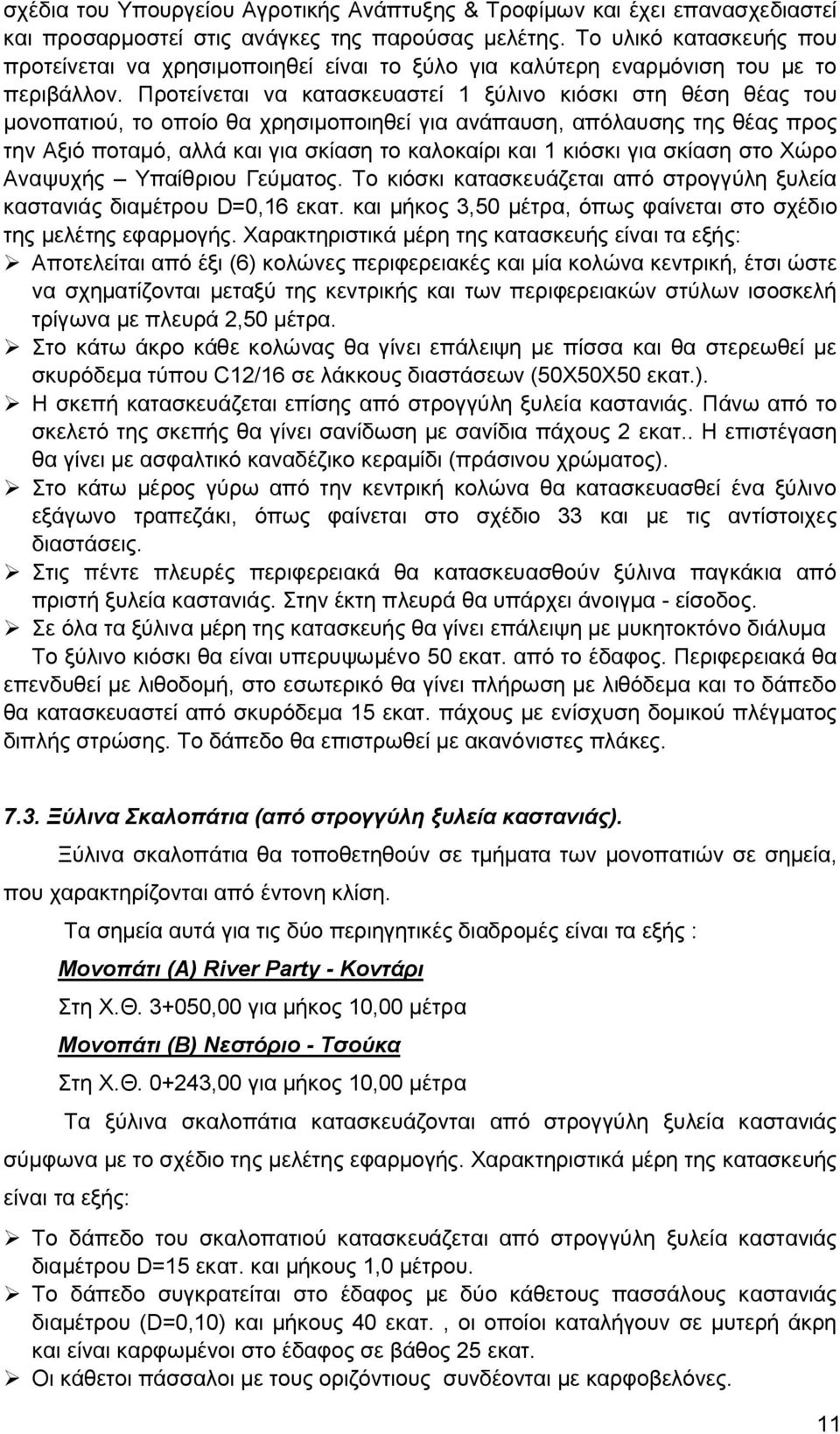

11 σχέδια του Υπουργείου Αγροτικής Ανάπτυξης & Τροφίμων και έχει επανασχεδιαστεί και προσαρμοστεί στις ανάγκες της παρούσας μελέτης. Το υλικό κατασκευής που προτείνεται να χρησιμοποιηθεί είναι το ξύλο για καλύτερη εναρμόνιση του με το περιβάλλον. Προτείνεται να κατασκευαστεί 1 ξύλινο κιόσκι στη θέση θέας του μονοπατιού, το οποίο θα χρησιμοποιηθεί για ανάπαυση, απόλαυσης της θέας προς την Αξιό ποταμό, αλλά και για σκίαση το καλοκαίρι και 1 κιόσκι για σκίαση στο Χώρο Αναψυχής Υπαίθριου Γεύματος. Το κιόσκι κατασκευάζεται από στρογγύλη ξυλεία καστανιάς διαμέτρου D=0,16 εκατ. και μήκος 3,50 μέτρα, όπως φαίνεται στο σχέδιο της μελέτης εφαρμογής. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Αποτελείται από έξι (6) κολώνες περιφερειακές και μία κολώνα κεντρική, έτσι ώστε να σχηματίζονται μεταξύ της κεντρικής και των περιφερειακών στύλων ισοσκελή τρίγωνα με πλευρά 2,50 μέτρα. Στο κάτω άκρο κάθε κολώνας θα γίνει επάλειψη με πίσσα και θα στερεωθεί με σκυρόδεμα τύπου C12/16 σε λάκκους διαστάσεων (50Χ50Χ50 εκατ.). Η σκεπή κατασκευάζεται επίσης από στρογγύλη ξυλεία καστανιάς. Πάνω από το σκελετό της σκεπής θα γίνει σανίδωση με σανίδια πάχους 2 εκατ.. Η επιστέγαση θα γίνει με ασφαλτικό καναδέζικο κεραμίδι (πράσινου χρώματος). Στο κάτω μέρος γύρω από την κεντρική κολώνα θα κατασκευασθεί ένα ξύλινο εξάγωνο τραπεζάκι, όπως φαίνεται στο σχέδιο 33 και με τις αντίστοιχες διαστάσεις. Στις πέντε πλευρές περιφερειακά θα κατασκευασθούν ξύλινα παγκάκια από πριστή ξυλεία καστανιάς. Στην έκτη πλευρά θα υπάρχει άνοιγμα - είσοδος. Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα Το ξύλινο κιόσκι θα είναι υπερυψωμένο 50 εκατ. από το έδαφος. Περιφερειακά θα επενδυθεί με λιθοδομή, στο εσωτερικό θα γίνει πλήρωση με λιθόδεμα και το δάπεδο θα κατασκευαστεί από σκυρόδεμα 15 εκατ. πάχους με ενίσχυση δομικού πλέγματος διπλής στρώσης. Το δάπεδο θα επιστρωθεί με ακανόνιστες πλάκες Ξύλινα Σκαλοπάτια (από στρογγύλη ξυλεία καστανιάς). Ξύλινα σκαλοπάτια θα τοποθετηθούν σε τμήματα των μονοπατιών σε σημεία, που χαρακτηρίζονται από έντονη κλίση. Τα σημεία αυτά για τις δύο περιηγητικές διαδρομές είναι τα εξής : Μονοπάτι (Α) River Party - Κοντάρι Στη Χ.Θ ,00 για μήκος 10,00 μέτρα Μονοπάτι (Β) Νεστόριο - Τσούκα Στη Χ.Θ ,00 για μήκος 10,00 μέτρα Τα ξύλινα σκαλοπάτια κατασκευάζονται από στρογγύλη ξυλεία καστανιάς σύμφωνα με το σχέδιο της μελέτης εφαρμογής. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Το δάπεδο του σκαλοπατιού κατασκευάζεται από στρογγύλη ξυλεία καστανιάς διαμέτρου D=15 εκατ. και μήκους 1,0 μέτρου. Το δάπεδο συγκρατείται στο έδαφος με δύο κάθετους πασσάλους καστανιάς διαμέτρου (D=0,10) και μήκους 40 εκατ., οι οποίοι καταλήγουν σε μυτερή άκρη και είναι καρφωμένοι στο έδαφος σε βάθος 25 εκατ. Οι κάθετοι πάσσαλοι με τους οριζόντιους συνδέονται με καρφοβελόνες. 11

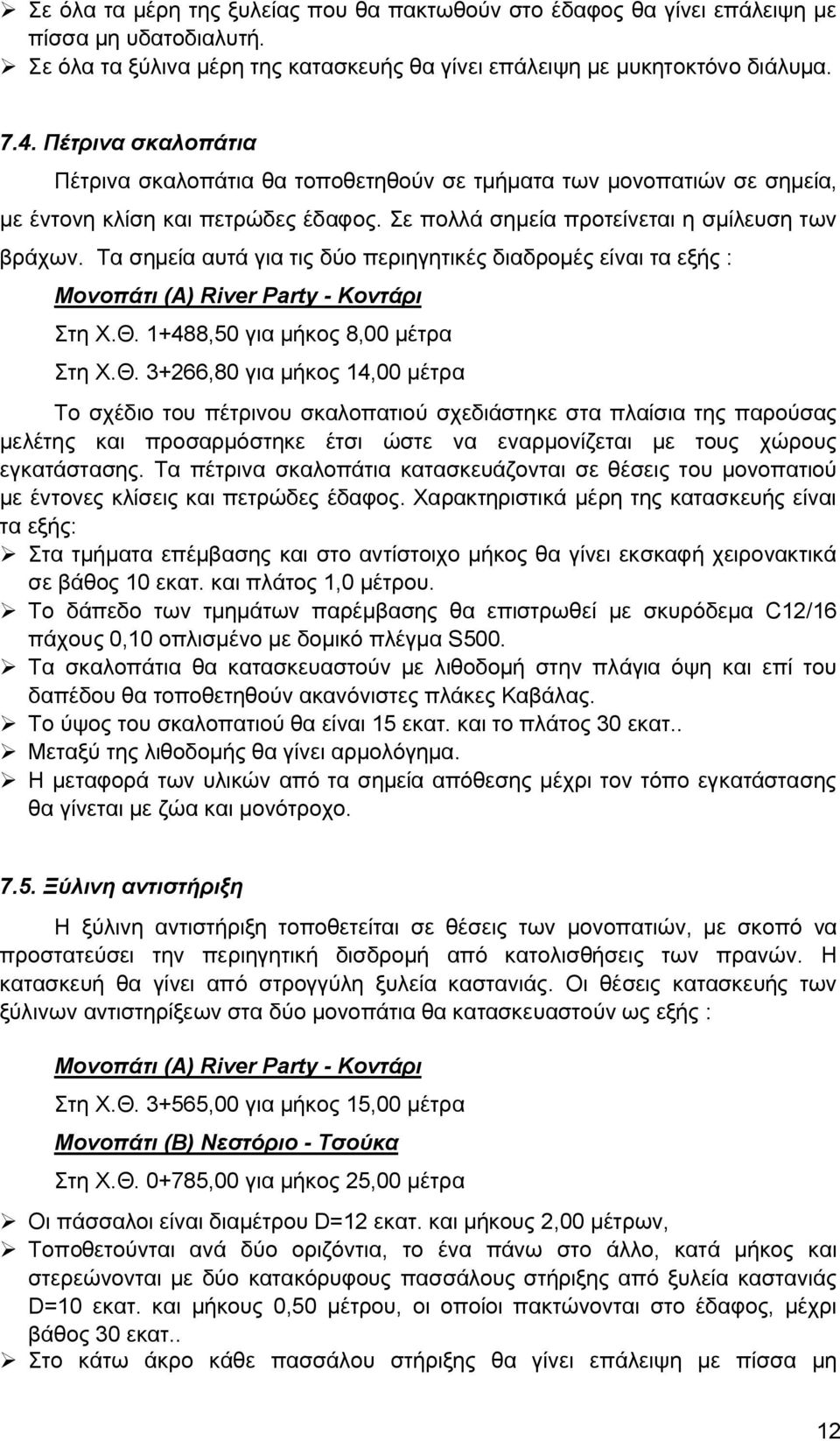

12 Σε όλα τα μέρη της ξυλείας που θα πακτωθούν στο έδαφος θα γίνει επάλειψη με πίσσα μη υδατοδιαλυτή. Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα Πέτρινα σκαλοπάτια Πέτρινα σκαλοπάτια θα τοποθετηθούν σε τμήματα των μονοπατιών σε σημεία, με έντονη κλίση και πετρώδες έδαφος. Σε πολλά σημεία προτείνεται η σμίλευση των βράχων. Τα σημεία αυτά για τις δύο περιηγητικές διαδρομές είναι τα εξής : Μονοπάτι (Α) River Party - Κοντάρι Στη Χ.Θ ,50 για μήκος 8,00 μέτρα Στη Χ.Θ ,80 για μήκος 14,00 μέτρα Το σχέδιο του πέτρινου σκαλοπατιού σχεδιάστηκε στα πλαίσια της παρούσας μελέτης και προσαρμόστηκε έτσι ώστε να εναρμονίζεται με τους χώρους εγκατάστασης. Τα πέτρινα σκαλοπάτια κατασκευάζονται σε θέσεις του μονοπατιού με έντονες κλίσεις και πετρώδες έδαφος. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Στα τμήματα επέμβασης και στο αντίστοιχο μήκος θα γίνει εκσκαφή χειρονακτικά σε βάθος 10 εκατ. και πλάτος 1,0 μέτρου. Το δάπεδο των τμημάτων παρέμβασης θα επιστρωθεί με σκυρόδεμα C12/16 πάχους 0,10 οπλισμένο με δομικό πλέγμα S500. Τα σκαλοπάτια θα κατασκευαστούν με λιθοδομή στην πλάγια όψη και επί του δαπέδου θα τοποθετηθούν ακανόνιστες πλάκες Καβάλας. Το ύψος του σκαλοπατιού θα είναι 15 εκατ. και το πλάτος 30 εκατ.. Μεταξύ της λιθοδομής θα γίνει αρμολόγημα. Η μεταφορά των υλικών από τα σημεία απόθεσης μέχρι τον τόπο εγκατάστασης θα γίνεται με ζώα και μονότροχο Ξύλινη αντιστήριξη Η ξύλινη αντιστήριξη τοποθετείται σε θέσεις των μονοπατιών, με σκοπό να προστατεύσει την περιηγητική δισδρομή από κατολισθήσεις των πρανών. Η κατασκευή θα γίνει από στρογγύλη ξυλεία καστανιάς. Οι θέσεις κατασκευής των ξύλινων αντιστηρίξεων στα δύο μονοπάτια θα κατασκευαστούν ως εξής : Μονοπάτι (Α) River Party - Κοντάρι Στη Χ.Θ ,00 για μήκος 15,00 μέτρα Μονοπάτι (Β) Νεστόριο - Τσούκα Στη Χ.Θ ,00 για μήκος 25,00 μέτρα Οι πάσσαλοι είναι διαμέτρου D=12 εκατ. και μήκους 2,00 μέτρων, Τοποθετούνται ανά δύο οριζόντια, το ένα πάνω στο άλλο, κατά μήκος και στερεώνονται με δύο κατακόρυφους πασσάλους στήριξης από ξυλεία καστανιάς D=10 εκατ. και μήκους 0,50 μέτρου, οι οποίοι πακτώνονται στο έδαφος, μέχρι βάθος 30 εκατ.. Στο κάτω άκρο κάθε πασσάλου στήριξης θα γίνει επάλειψη με πίσσα μη 12

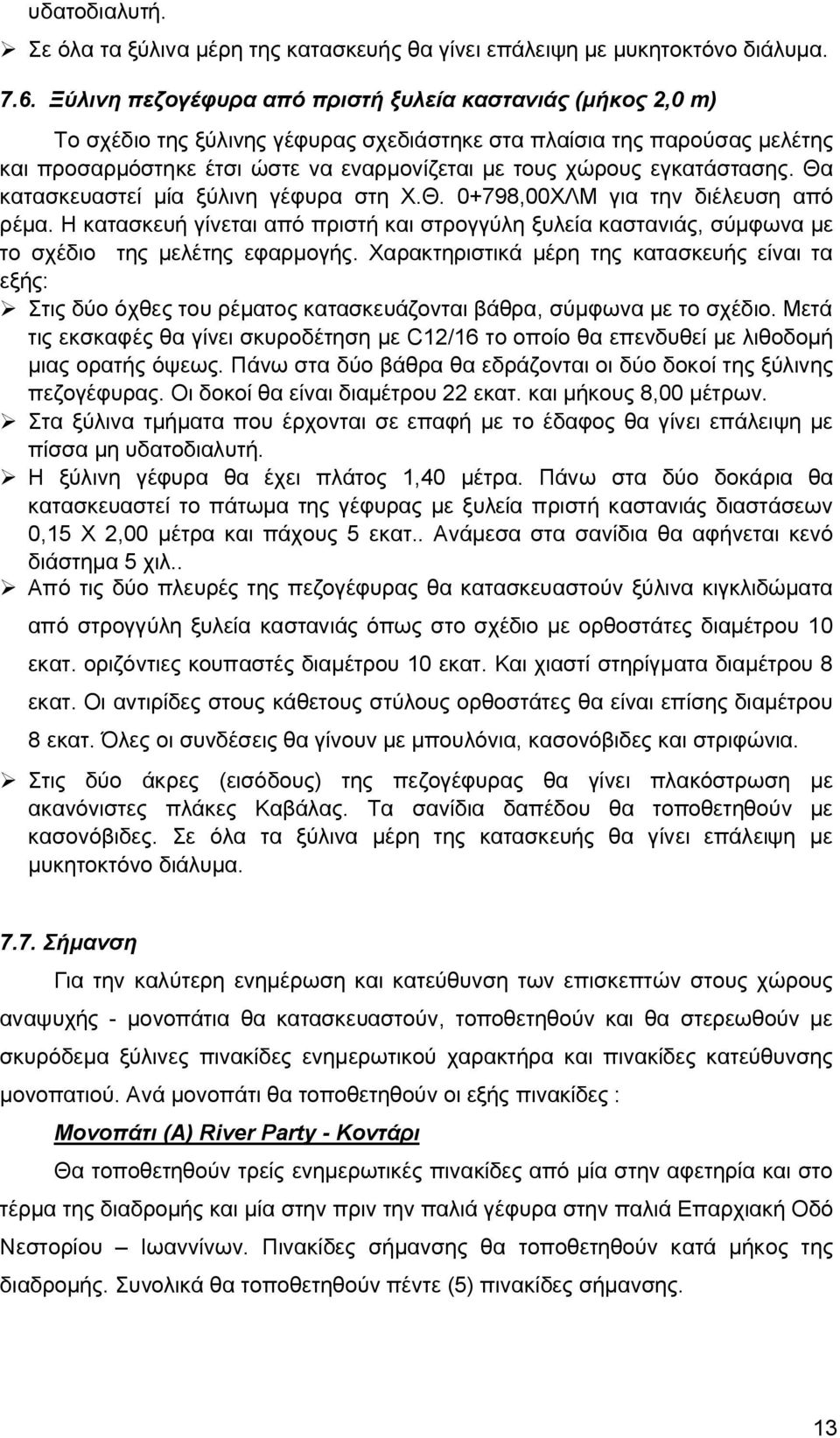

13 υδατοδιαλυτή. Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα Ξύλινη πεζογέφυρα από πριστή ξυλεία καστανιάς (μήκος 2,0 m) Το σχέδιο της ξύλινης γέφυρας σχεδιάστηκε στα πλαίσια της παρούσας μελέτης και προσαρμόστηκε έτσι ώστε να εναρμονίζεται με τους χώρους εγκατάστασης. Θα κατασκευαστεί μία ξύλινη γέφυρα στη Χ.Θ ,00ΧΛΜ για την διέλευση από ρέμα. Η κατασκευή γίνεται από πριστή και στρογγύλη ξυλεία καστανιάς, σύμφωνα με το σχέδιο της μελέτης εφαρμογής. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Στις δύο όχθες του ρέματος κατασκευάζονται βάθρα, σύμφωνα με το σχέδιο. Μετά τις εκσκαφές θα γίνει σκυροδέτηση με C12/16 το οποίο θα επενδυθεί με λιθοδομή μιας ορατής όψεως. Πάνω στα δύο βάθρα θα εδράζονται οι δύο δοκοί της ξύλινης πεζογέφυρας. Οι δοκοί θα είναι διαμέτρου 22 εκατ. και μήκους 8,00 μέτρων. Στα ξύλινα τμήματα που έρχονται σε επαφή με το έδαφος θα γίνει επάλειψη με πίσσα μη υδατοδιαλυτή. Η ξύλινη γέφυρα θα έχει πλάτος 1,40 μέτρα. Πάνω στα δύο δοκάρια θα κατασκευαστεί το πάτωμα της γέφυρας με ξυλεία πριστή καστανιάς διαστάσεων 0,15 Χ 2,00 μέτρα και πάχους 5 εκατ.. Ανάμεσα στα σανίδια θα αφήνεται κενό διάστημα 5 χιλ.. Από τις δύο πλευρές της πεζογέφυρας θα κατασκευαστούν ξύλινα κιγκλιδώματα από στρογγύλη ξυλεία καστανιάς όπως στο σχέδιο με ορθοστάτες διαμέτρου 10 εκατ. οριζόντιες κουπαστές διαμέτρου 10 εκατ. Και χιαστί στηρίγματα διαμέτρου 8 εκατ. Οι αντιρίδες στους κάθετους στύλους ορθοστάτες θα είναι επίσης διαμέτρου 8 εκατ. Όλες οι συνδέσεις θα γίνουν με μπουλόνια, κασονόβιδες και στριφώνια. Στις δύο άκρες (εισόδους) της πεζογέφυρας θα γίνει πλακόστρωση με ακανόνιστες πλάκες Καβάλας. Τα σανίδια δαπέδου θα τοποθετηθούν με κασονόβιδες. Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα Σήμανση Για την καλύτερη ενημέρωση και κατεύθυνση των επισκεπτών στους χώρους αναψυχής - μονοπάτια θα κατασκευαστούν, τοποθετηθούν και θα στερεωθούν με σκυρόδεμα ξύλινες πινακίδες ενημερωτικού χαρακτήρα και πινακίδες κατεύθυνσης μονοπατιού. Ανά μονοπάτι θα τοποθετηθούν οι εξής πινακίδες : Μονοπάτι (Α) River Party - Κοντάρι Θα τοποθετηθούν τρείς ενημερωτικές πινακίδες από μία στην αφετηρία και στο τέρμα της διαδρομής και μία στην πριν την παλιά γέφυρα στην παλιά Επαρχιακή Οδό Νεστορίου Ιωαννίνων. Πινακίδες σήμανσης θα τοποθετηθούν κατά μήκος της διαδρομής. Συνολικά θα τοποθετηθούν πέντε (5) πινακίδες σήμανσης. 13

14 Μονοπάτι (Β) Νεστόριο - Τσούκα Θα τοποθετηθούν δύο ενημερωτικές πινακίδες στην αφετηρία καις το τέρμα της διαδρομής. Πινακίδες σήμανσης θα τοποθετηθούν κατά μήκος της διαδρομής. Συνολικά θα τοποθετηθούν τρείς (3) πινακίδες σήμανσης. Ξύλινη πινακίδα κατεύθυνσης Η πινακίδα κατεύθυνσης θα τοποθετείται σε κατάλληλες θέσεις στους χώρους αναψυχής και στο μονοπάτι, έτσι ώστε να διευκολύνουν τον επισκέπτη. Η κατασκευή θα γίνει από πριστή ξυλεία καστανιάς, σύμφωνα με το σχέδιο της μελέτης εφαρμογής. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Ο πάσσαλος στήριξης θα έχει διάμετρο D=14 εκατ. και ύψος 2,16 μέτρα. Στο κάτω άκρο κάθε πασσάλου θα γίνει επάλειψη με πίσσα μη υδατοδιαλυτή και κάθε πάσσαλος θα στερεωθεί με σκυρόδεμα τύπου C12/16 σε λάκκους διαστάσεων (30Χ30Χ50 εκατ.). Στο άνω άκρο του πασσάλου και σε ύψος 1,50 μέτρο από το έδαφος θα γίνει ειδική εγκοπή όπου θα στερεωθεί η σανίδα κατεύθυνσης με κασονόβιδες. Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα. Επάνω στη οριζόντια σανίδα θα τοποθετηθεί λαμαρίνα αλουμινίου πάχους 1 χιλ και θα γίνει η επιθυμητή εγγραφή, με ανεξίτηλη βαφή, σύμφωνα με τις οδηγίες του επιβλέποντα. Πινακίδα ενημερωτική (με σκεπή) Συνολικά θα τοποθετηθούν τρείς (3) πινακίδες ενημέρωσης στην αρχή και στο τέρμα κάθε διαδρομής. Στην περιηγητική διαδρομή Α η αφετηρία και το τέρμα συμπίπτουν, οπότε θα τοποθετηθεί μία πινακίδα. Η κατασκευή θα γίνει από πριστή ξυλεία καστανιάς, σύμφωνα με το σχέδιο της μελέτης εφαρμογής. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Στο άνω μέρος των δύο κύριων στηριγμάτων -στυλών της πινακίδας θα συνδεθεί ξύλινη στέγη δύο αντιθέτων πλευρών (δίριχτη). Στο κάτω άκρο κάθε στύλου θα γίνει επάλειψη με πίσσα μη υδατοδιαλυτή και κάθε στύλος θα στερεωθεί με σκυρόδεμα τύπου C12/16 σε λάκκους διαστάσεων (70Χ50Χ50 εκατ.). Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα. Στους δύο στύλους (κάτω από τη σκεπή) θα τοποθετηθεί κοντραπλακέ θαλάσσης πάχους 5 εκατ. Στο κοντραπλακέ θα στερεωθεί λαμαρίνα αλουμινίου πάχους 1 χιλ. καλυμμένη με αστάρι και βαμμένη. Η εγγραφή των στοιχείων ενημέρωσης θα γίνει με γράμματα ύψους 6 εκατ. με ανεξίτηλη βαφή. Επίσης θα τοποθετηθεί ένας χάρτης προσανατολισμού διαστάσεων 65 Χ 55 εκατ., ειδικού έγχρωμου αυτοκόλλητου από βινύλιο της 3Μ αδιάβροχο, αντοχής τουλάχιστον δέκα (10) ετών. 14

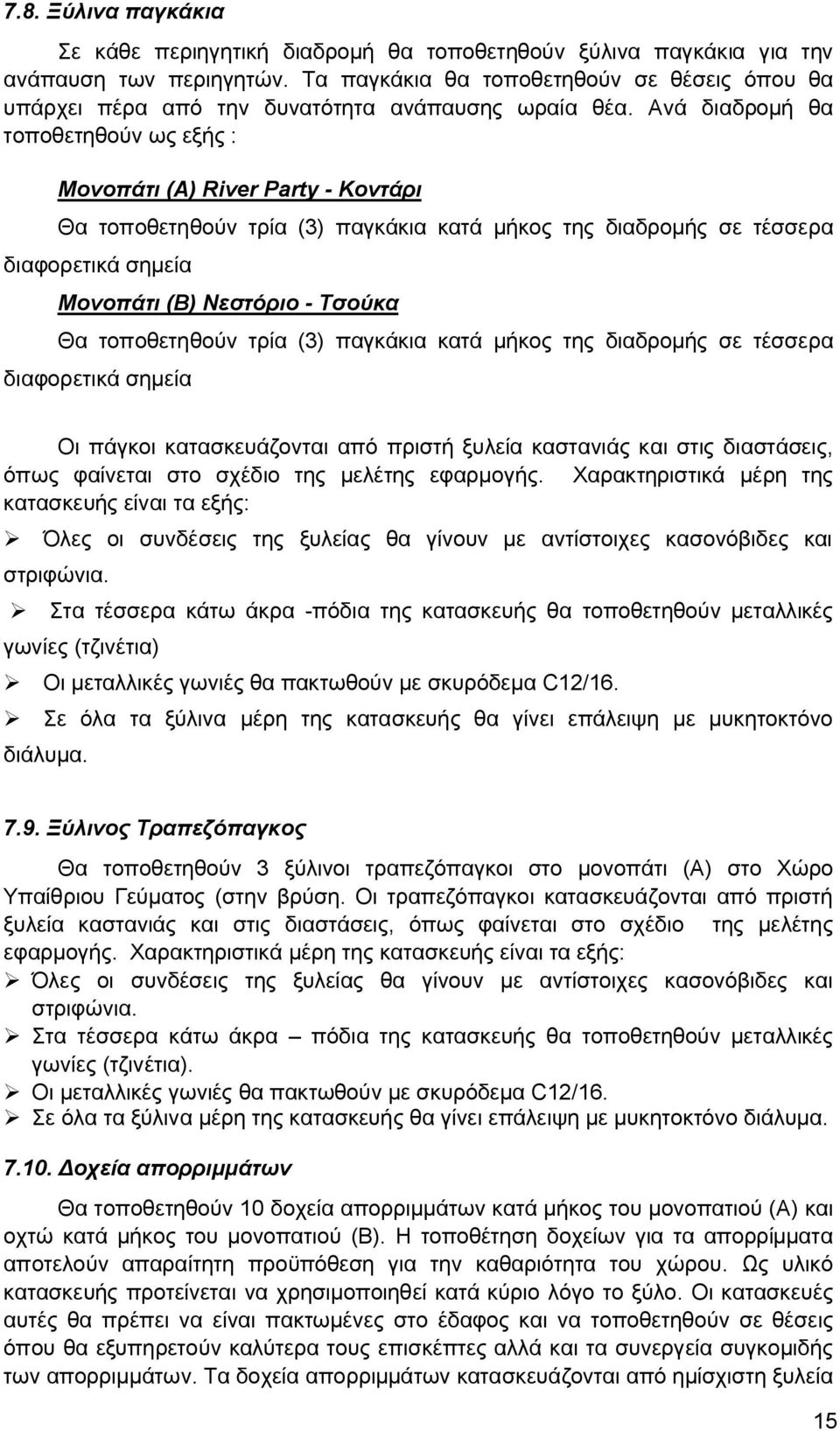

15 7.8. Ξύλινα παγκάκια Σε κάθε περιηγητική διαδρομή θα τοποθετηθούν ξύλινα παγκάκια για την ανάπαυση των περιηγητών. Τα παγκάκια θα τοποθετηθούν σε θέσεις όπου θα υπάρχει πέρα από την δυνατότητα ανάπαυσης ωραία θέα. Ανά διαδρομή θα τοποθετηθούν ως εξής : Μονοπάτι (Α) River Party - Κοντάρι Θα τοποθετηθούν τρία (3) παγκάκια κατά μήκος της διαδρομής σε τέσσερα διαφορετικά σημεία Μονοπάτι (Β) Νεστόριο - Τσούκα Θα τοποθετηθούν τρία (3) παγκάκια κατά μήκος της διαδρομής σε τέσσερα διαφορετικά σημεία Οι πάγκοι κατασκευάζονται από πριστή ξυλεία καστανιάς και στις διαστάσεις, όπως φαίνεται στο σχέδιο της μελέτης εφαρμογής. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Όλες οι συνδέσεις της ξυλείας θα γίνουν με αντίστοιχες κασονόβιδες και στριφώνια. Στα τέσσερα κάτω άκρα -πόδια της κατασκευής θα τοποθετηθούν μεταλλικές γωνίες (τζινέτια) Οι μεταλλικές γωνιές θα πακτωθούν με σκυρόδεμα C12/16. Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα Ξύλινος Τραπεζόπαγκος Θα τοποθετηθούν 3 ξύλινοι τραπεζόπαγκοι στο μονοπάτι (Α) στο Χώρο Υπαίθριου Γεύματος (στην βρύση. Οι τραπεζόπαγκοι κατασκευάζονται από πριστή ξυλεία καστανιάς και στις διαστάσεις, όπως φαίνεται στο σχέδιο της μελέτης εφαρμογής. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Όλες οι συνδέσεις της ξυλείας θα γίνουν με αντίστοιχες κασονόβιδες και στριφώνια. Στα τέσσερα κάτω άκρα πόδια της κατασκευής θα τοποθετηθούν μεταλλικές γωνίες (τζινέτια). Οι μεταλλικές γωνιές θα πακτωθούν με σκυρόδεμα C12/16. Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα Δοχεία απορριμμάτων Θα τοποθετηθούν 10 δοχεία απορριμμάτων κατά μήκος του μονοπατιού (Α) και οχτώ κατά μήκος του μονοπατιού (Β). Η τοποθέτηση δοχείων για τα απορρίμματα αποτελούν απαραίτητη προϋπόθεση για την καθαριότητα του χώρου. Ως υλικό κατασκευής προτείνεται να χρησιμοποιηθεί κατά κύριο λόγο το ξύλο. Οι κατασκευές αυτές θα πρέπει να είναι πακτωμένες στο έδαφος και να τοποθετηθούν σε θέσεις όπου θα εξυπηρετούν καλύτερα τους επισκέπτες αλλά και τα συνεργεία συγκομιδής των απορριμμάτων. Τα δοχεία απορριμμάτων κατασκευάζονται από ημίσχιστη ξυλεία 15

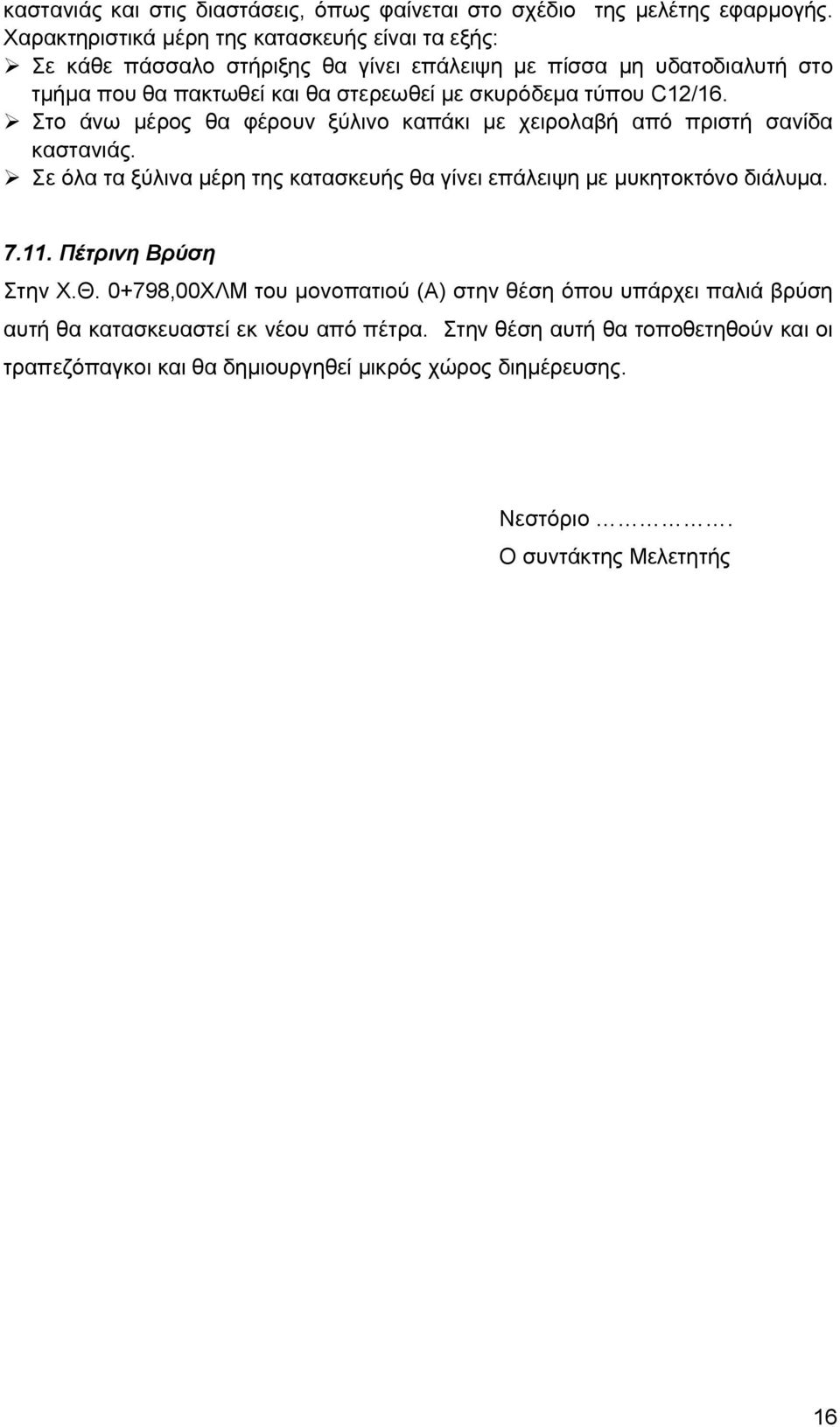

16 καστανιάς και στις διαστάσεις, όπως φαίνεται στο σχέδιο της μελέτης εφαρμογής. Χαρακτηριστικά μέρη της κατασκευής είναι τα εξής: Σε κάθε πάσσαλο στήριξης θα γίνει επάλειψη με πίσσα μη υδατοδιαλυτή στο τμήμα που θα πακτωθεί και θα στερεωθεί με σκυρόδεμα τύπου C12/16. Στο άνω μέρος θα φέρουν ξύλινο καπάκι με χειρολαβή από πριστή σανίδα καστανιάς. Σε όλα τα ξύλινα μέρη της κατασκευής θα γίνει επάλειψη με μυκητοκτόνο διάλυμα Πέτρινη Βρύση Στην Χ.Θ ,00ΧΛΜ του μονοπατιού (A) στην θέση όπου υπάρχει παλιά βρύση αυτή θα κατασκευαστεί εκ νέου από πέτρα. Στην θέση αυτή θα τοποθετηθούν και οι τραπεζόπαγκοι και θα δημιουργηθεί μικρός χώρος διημέρευσης. Νεστόριο. Ο συντάκτης Μελετητής 16

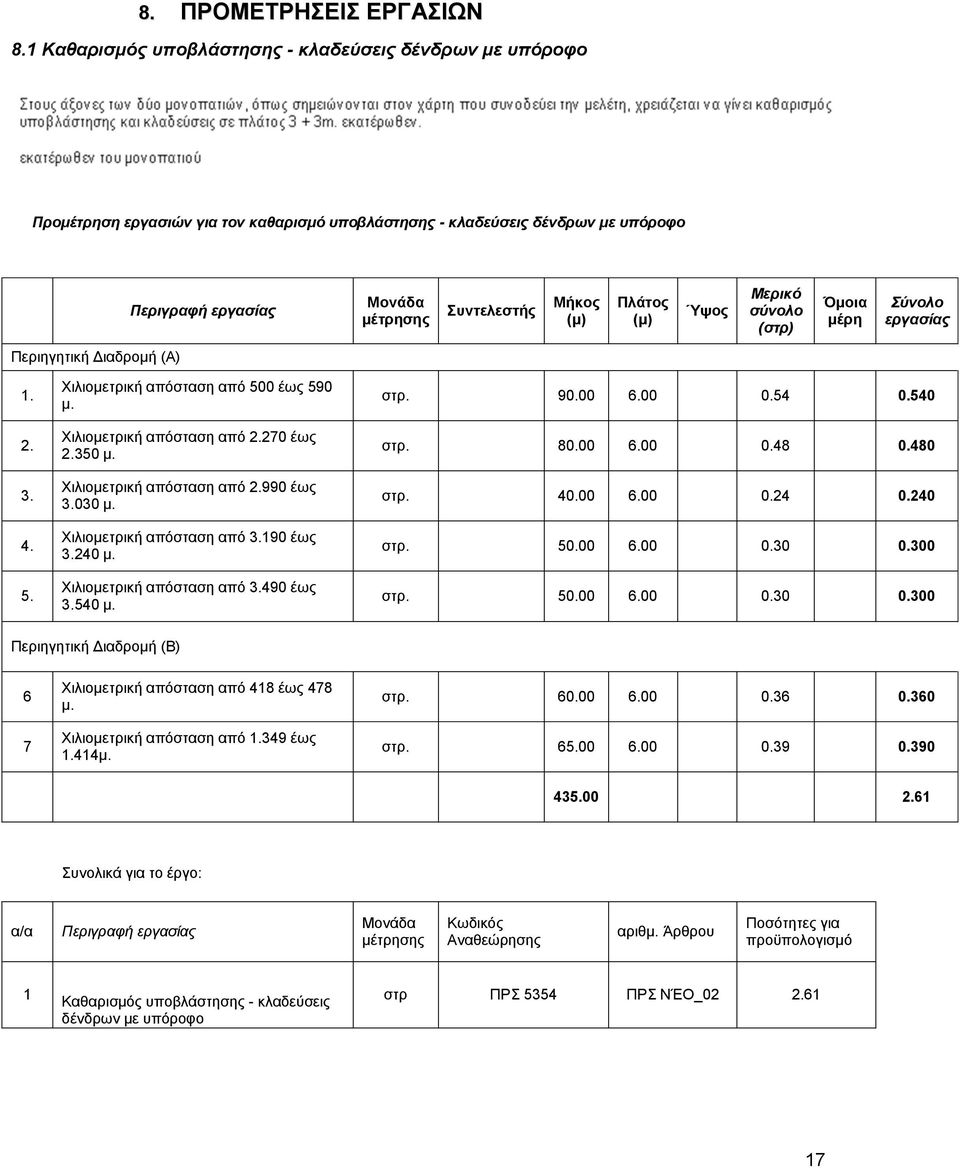

17 8. ΠΡΟΜΕΤΡΗΣΕΙΣ ΕΡΓΑΣΙΩΝ 8.1 Καθαρισμός υποβλάστησης - κλαδεύσεις δένδρων με υπόροφο Προμέτρηση εργασιών για τον καθαρισμό υποβλάστησης - κλαδεύσεις δένδρων με υπόροφο Συντελεστής Μήκος (μ) Πλάτος (μ) Ύψος Μερικό σύνολο (στρ) Όμοια μέρη Σύνολο εργασίας Περιηγητική Διαδρομή (Α) Χιλιομετρική απόσταση από 500 έως 590 μ. Χιλιομετρική απόσταση από έως μ. Χιλιομετρική απόσταση από έως μ. Χιλιομετρική απόσταση από έως μ. Χιλιομετρική απόσταση από έως μ. στρ στρ στρ στρ στρ Περιηγητική Διαδρομή (Β) 6 7 Χιλιομετρική απόσταση από 418 έως 478 μ. Χιλιομετρική απόσταση από έως 1.414μ. στρ στρ Συνολικά για το έργο: α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Καθαρισμός υποβλάστησης - κλαδεύσεις δένδρων με υπόροφο στρ ΠΡΣ 5354 ΠΡΣ ΝΈΟ_

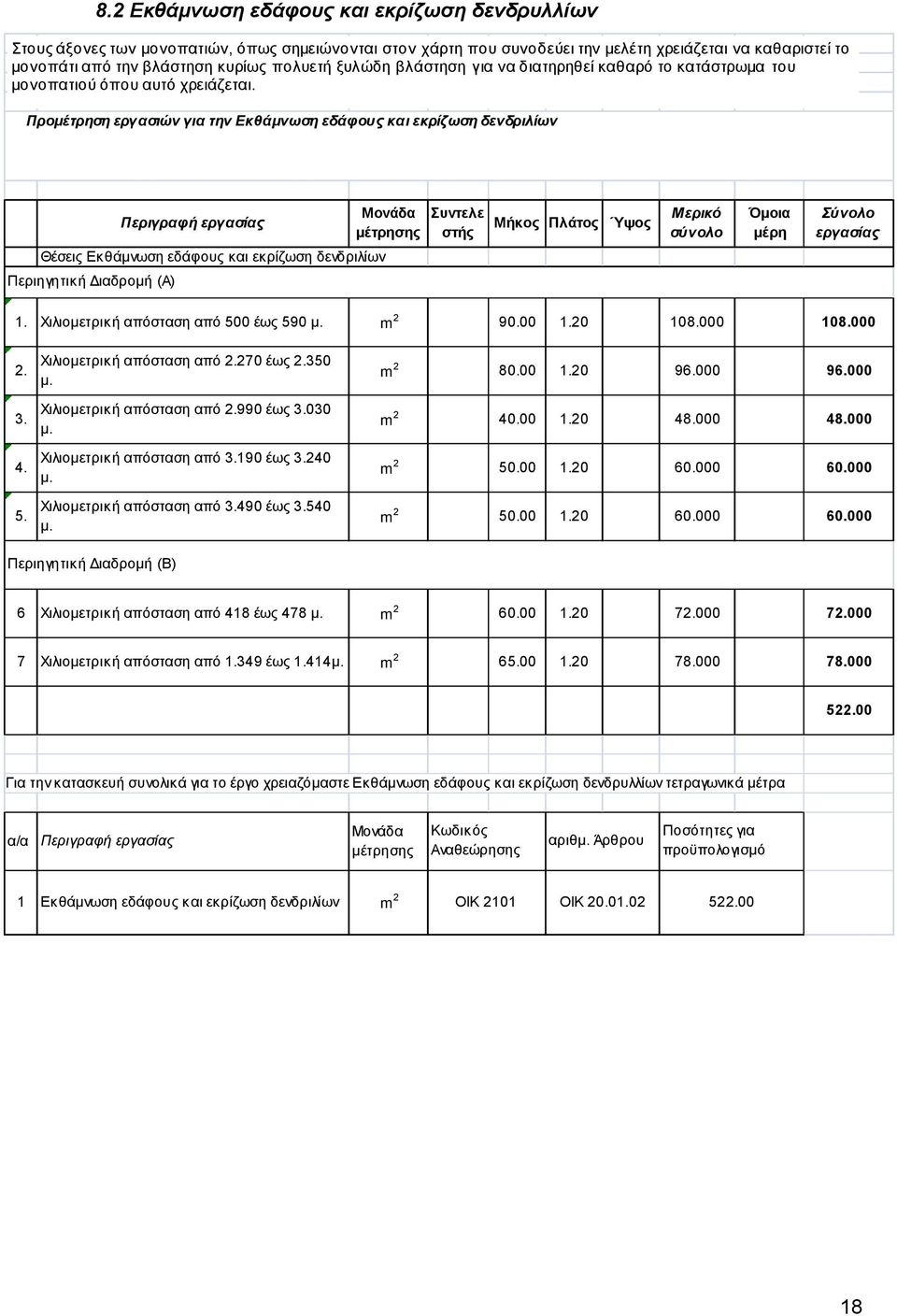

18 8.2 Εκθάμνωση εδάφους και εκρίζωση δενδρυλλίων Στους άξονες των μονοπατιών, όπως σημειώνονται στον χάρτη που συνοδεύει την μελέτη χρειάζεται να καθαριστεί το μονοπάτι από την βλάστηση κυρίως πολυετή ξυλώδη βλάστηση για να διατηρηθεί καθαρό το κατάστρωμα του μονοπατιού όπου αυτό χρειάζεται. Προμέτρηση εργασιών για την Εκθάμνωση εδάφους και εκρίζωση δενδριλίων Συντελε στής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας Θέσεις Εκθάμνωση εδάφους και εκρίζωση δενδριλίων Περιηγητική Διαδρομή (Α) 1. Χιλιομετρική απόσταση από 500 έως 590 μ. m Χιλιομετρική απόσταση από έως μ. Χιλιομετρική απόσταση από έως μ. Χιλιομετρική απόσταση από έως μ. Χιλιομετρική απόσταση από έως μ. m m m m Περιηγητική Διαδρομή (Β) 6 Χιλιομετρική απόσταση από 418 έως 478 μ. m Χιλιομετρική απόσταση από έως 1.414μ. m Για την κατασκευή συνολικά για το έργο χρειαζόμαστε Εκθάμνωση εδάφους και εκρίζωση δενδρυλλίων τετραγωνικά μέτρα α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Εκθάμνωση εδάφους και εκρίζωση δενδριλίων m 2 ΟΙΚ 2101 ΟΙΚ

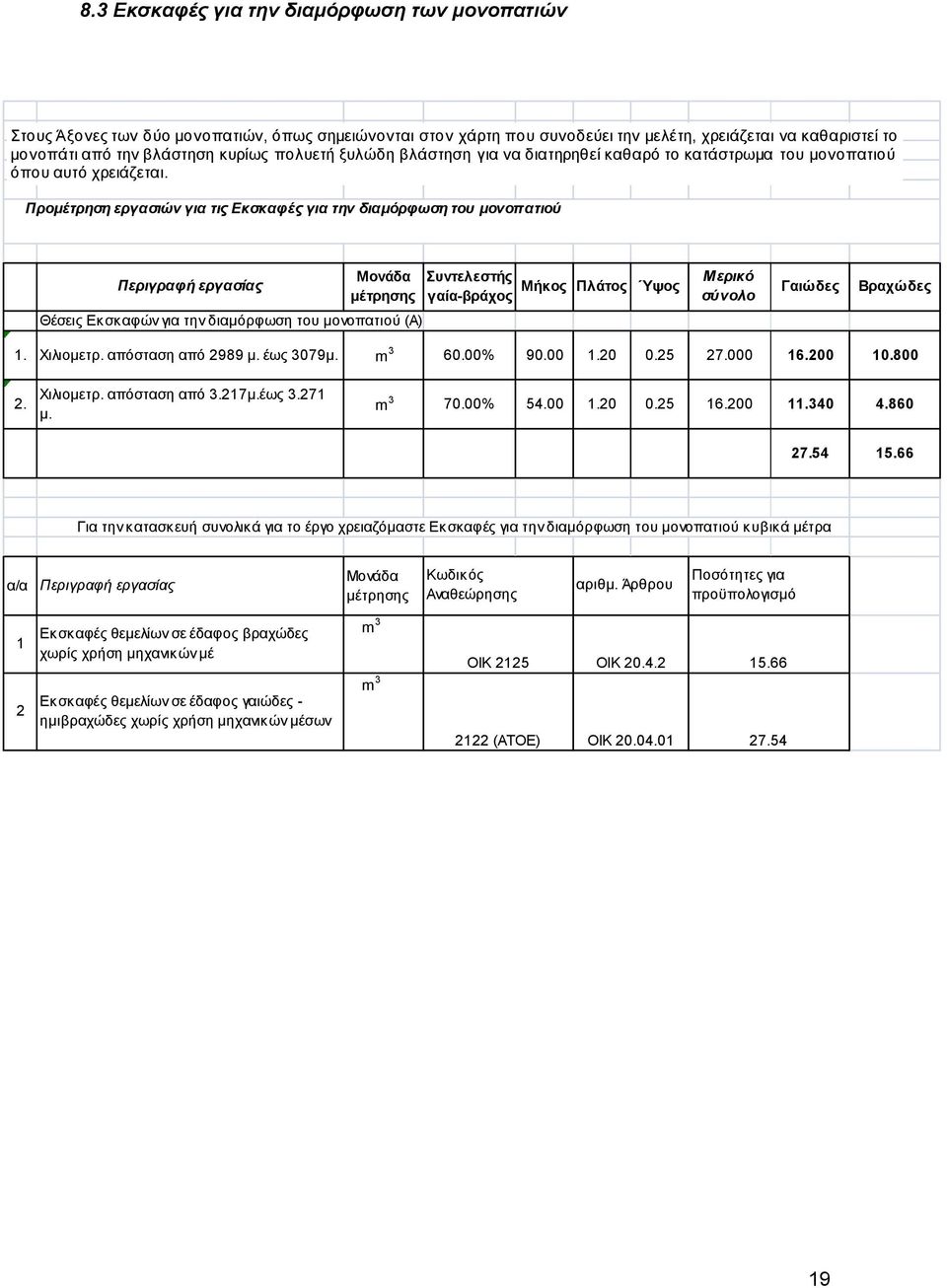

19 8.3 Εκσκαφές για την διαμόρφωση των μονοπατιών Στους Άξονες των δύο μονοπατιών, όπως σημειώνονται στον χάρτη που συνοδεύει την μελέτη, χρειάζεται να καθαριστεί το μονοπάτι από την βλάστηση κυρίως πολυετή ξυλώδη βλάστηση για να διατηρηθεί καθαρό το κατάστρωμα του μονοπατιού όπου αυτό χρειάζεται. Προμέτρηση εργασιών για τις Εκσκαφές για την διαμόρφωση του μονοπατιού Συντελεστής γαία-βράχος Μήκος Πλάτος Ύψος Μερικό σύνολο Γαιώδες Βραχώδες Θέσεις Εκσκαφών για την διαμόρφωση του μονοπατιού (Α) 1. Χιλιομετρ. απόσταση από 2989 μ. έως 3079μ. m % Χιλιομετρ. απόσταση από 3.217μ.έως μ. m % Για την κατασκευή συνολικά για το έργο χρειαζόμαστε Εκσκαφές για την διαμόρφωση του μονοπατιού κυβικά μέτρα α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 2 Εκσκαφές θεμελίων σε έδαφος βραχώδες χωρίς χρήση μηχανικών μέ Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m 3 m 3 ΟΙΚ 2125 ΟΙΚ (ΑΤΟΕ) ΟΙΚ

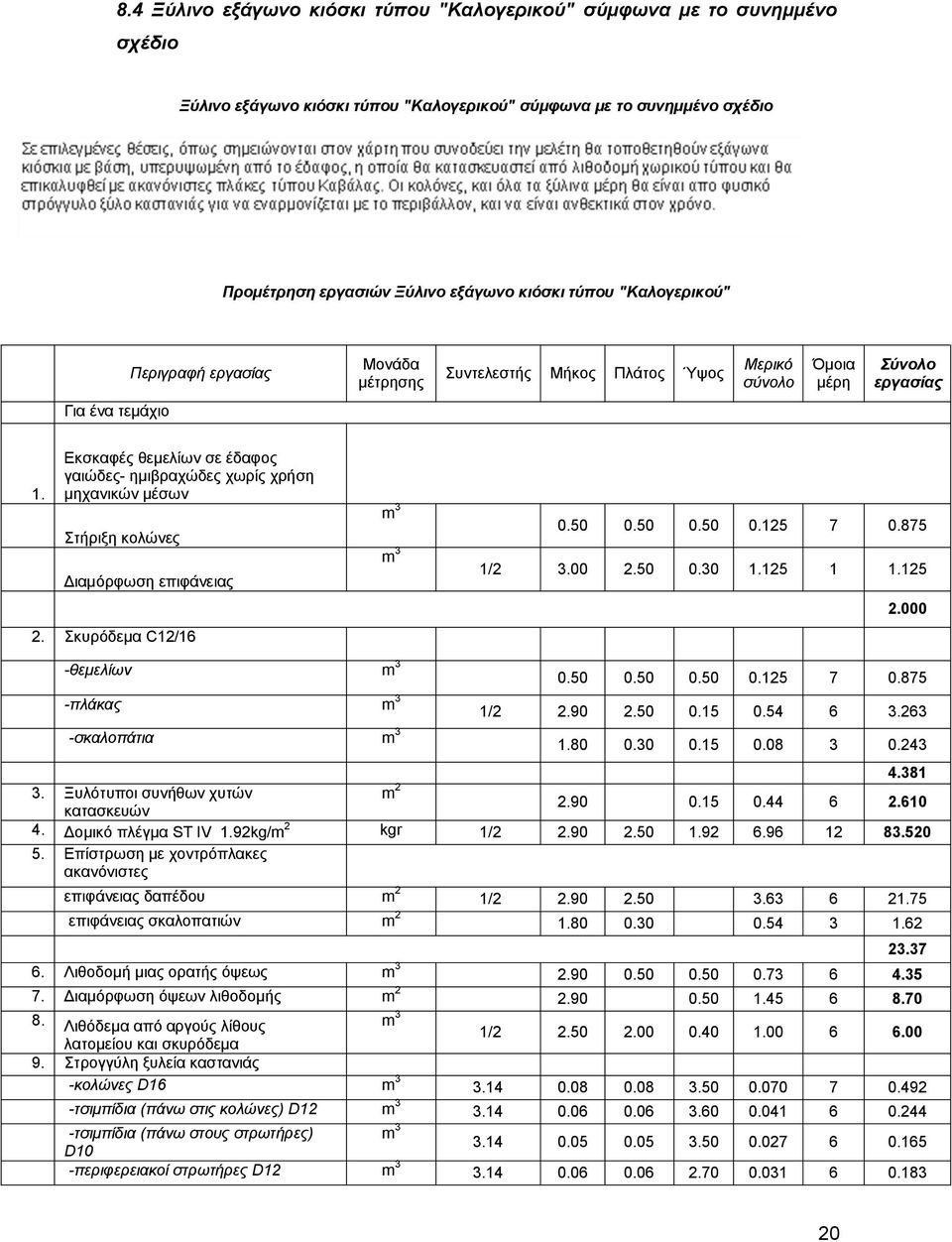

20 8.4 Ξύλινο εξάγωνο κιόσκι τύπου "Καλογερικού" σύμφωνα με το συνημμένο σχέδιο Ξύλινο εξάγωνο κιόσκι τύπου "Καλογερικού" σύμφωνα με το συνημμένο σχέδιο Προμέτρηση εργασιών Ξύλινο εξάγωνο κιόσκι τύπου "Καλογερικού" Συντελεστής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας Για ένα τεμάχιο 1. Εκσκαφές θεμελίων σε έδαφος γαιώδες- ημιβραχώδες χωρίς χρήση μηχανικών μέσων Στήριξη κολώνες Διαμόρφωση επιφάνειας 2. Σκυρόδεμα C12/16 m m 3 1/ θεμελίων m πλάκας m 3 1/ σκαλοπάτια m Ξυλότυποι συνήθων χυτών κατασκευών m Δομικό πλέγμα ST IV 1.92kg/m 2 kgr 1/ Επίστρωση με χοντρόπλακες ακανόνιστες επιφάνειας δαπέδου m 2 1/ επιφάνειας σκαλοπατιών m Λιθοδομή μιας ορατής όψεως m Διαμόρφωση όψεων λιθοδομής m Λιθόδεμα από αργούς λίθους m 3 λατομείου και σκυρόδεμα 1/ Στρογγύλη ξυλεία καστανιάς -κολώνες D16 m τσιμπίδια (πάνω στις κολώνες) D12 m τσιμπίδια (πάνω στους στρωτήρες) D10 m περιφερειακοί στρωτήρες D12 m

21 -αντηρίδες D12 m ποδαρικά D12 m Πριστή ξυλεία -τρίγωνα στηρίγματα τραπεζιού m επιφάνεια τραπεζιού m 3 1/ σανίδωμα στέγης m 3 1/ Ξυλεία καθισμάτων -συνδετικά m ξυλεία πλάτης m ξυλεία έδρας m Επιστέγαση με καναδέζικο κεραμίδι τύπου ΤΕCOLLA m 2 1/ Επάλειψη με μείγμα πίσσας m Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών -κολώνες D16 m τσιμπίδια (πάνω στις κολώνες) D12 m τσιμπίδια (πάνω στους στρωτήρες) D10 m περιφερειακοί στρωτήρες D12 m αντηρίδες D12 m ποδαρικά D12 m Ξυλεία καθισμάτων -ξυλεία πλάτης m ξυλεία έδρας m Πριστή ξυλεία εξάγωνου τραπεζιού (στη μέση) -τρίγωνα στηρίγματα m επιφάνεια τραπεζιού m 2 1/ σανίδωμα στέγης m 2 1/ Ξυλεία καθισμάτων -ποδαρικά m ξυλεία πλάτης m ξυλεία έδρας m

22 Για την κατασκευή συνολικά δύο κιοσκιών απαιτούνται οι εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ Σκυρόδεμα C12/16 m (ΑΤΟΕ) ΟΙΚ Προσαύξηση τιμής σκυροδέματος m Α.4 ΟΙΚ Ξυλότυποι συνήθων χυτών κατασκευών m (ΑΤΟΕ) ΟΙΚ Δομικό πλέγμα ST IV 1,92kg/m 2 kg 3873 (ΑΤΟΕ) 6 σχ. ΟΙΚ Επίστρωση με χοντρόπλακες ακανόνιστες (και επιφάνειας σκαλοπατιών) m ΑΤΟΕ) ΟΙΚ Λιθοδομή μιας ορατής όψεως m (ΑΤΟΕ) ΟΙΚ Διαμόρφωση όψεων λιθοδομής m (ΑΤΟΕ) ΟΙΚ Λιθόδεμα από αργούς λίθους λατομείου και σκυρόδεμα m (ΑΤΟΕ) ΟΙΚ Στρογγύλη ξυλεία καστανιάς m (ΑΤΟΕ) 11 Πριστή ξυλεία καστανιάς m (ΑΤΟΕ) σχ. Ο1Κ σχ. ΟΙΚ Επιστέγαση με καναδέζικο κεραμίδι τύπου ΤΕCOLLA m 2 ΟΙΚ Επάλειψη με μείγμα πίσσας m (ΑΤΟΕ) ΟΙΚ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ

23 8.5 Ξύλινα σκαλοπάτια πλάτους ενός μέτρου(από στρογγυλή ξυλεία καστανιάς) σύμφωνα με το συνημμένο σχέδιο Προμέτρηση εργασιών για Ξύλινα σκαλοπάτια πλάτους ενός μέτρου(από στρογγυλή ξυλεία καστανιάς) σύμφωνα με το συνημμένο σχέδιο Για ένα τεμάχιο πλάτους ένα μέτρο Συντελεσ τής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας 1. Εκσκαφές θεμελίων σε έδαφος γαιώδες- ημιβραχωδες m χωρίς χρήση μηχανικών μέσων 1. Στρογγύλη ξυλεία καστανιάς -οριζόντια D15 m κάθετοι πάσσαλοι στήριξης D8 m Επάλειψη με μείγμα πίσσας -οριζόντια (το ήμισι) m / κάθετοι πάσσαλοι στήριξης (το ήμισι) m / Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών -οριζόντια (το ήμισι) m / κάθετοι πάσσαλοι στήριξης (το ήμισι) m / Έμπηξη ξυλ. πασσάλων m Για την κατασκευή συνολικά 40 ξύλινων σκαλοπατιών απαιτούνται οι εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ m 3 σχ. Ο1Κ 5621 (ΑΤΟΕ) Στρογγύλη ξυλεία καστανιάς Επάλειψη με μείγμα πίσσας m (ΑΤΟΕ) ΟΙΚ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ Έμπηξη ξυλ. πασσάλων m 3104 (ΑΤΟΕ) ΟΙΚ

24 8.6 Πέτρινα σκαλοπάτια (ανά 1 τεμ. σκαλοπάτι) σύμφωνα με το συνημμένο σχέδιο Στούς άξονες των μονοπατιών, όπως σημειώνονται στον χάρτη που συνοδεύει την μελέτη, θα κατασκευαστούν από λιθοδομή χωρικού τύπου και θα επικαλυφθεί με ακανόνιστες πλάκες τύπου Καβάλας, πέτρινα σκαλοπάτια όπου το έδαφος είναι πετρώδες, και με απότομη κλίση. Προμέτρηση εργασιών Πέτρινα σκαλοπάτια (ανά 1 τεμ. σκαλοπάτι) Συντελε στής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας Εκσκαφές θεμελίων σε έδαφος γαιώδες- m ημιβραχωδες χωρίς χρήση μηχανικών μέσων 2. Σκυρόδεμα C12/1 6 m Δομικό πλέγμα ST IV (1,00X1,00) 1,92kg/m 2 kgr Λιθοδομή μιας ορατής όψεως m Διαμόρφωση όψεως λιθοδομής m Επίστρωση με ακανόνιστες πλάκες m Για την κατασκευή συνολικά 55 σκαλοπατιών απαιτούνται οι εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ Σκυρόδεμα C12/16 m (ΑΤΟΕ) ΟΙΚ Προσαύξηση τιμής σκυροδέματος m Α.4 ΟΙΚ Δομικό πλέγμα SΤ IV 1,92κ /ιη 2 kg 3873 (ΑΤΟΕ) σχοικ Λιθοδομή μιας ορατής όψεως m (ΑΤΟΕ) ΟΙΚ Διαμόρφωση όψεως λιθοδομής m (ΑΤΟΕ) ΟΙΚ Επίστρωση με ακανόνιστες πλάκες m (ΑΤΟΕ) ΟΙΚ

25 8.7 Ξύλινη αντιστήριξη (ανά 2,00 m μήκος) σύμφωνα με το συνημμένο σχέδιο Ξύλινη αντιστήριξη (ανά 2,00 m μήκος) σύμφωνα με το συνημμένο σχέδιο Στούς άξονες των δύο μονοπατιών, όπως σημειώνονται στον χάρτη που συνοδεύει την μελέτη, θα κατασκευαστούν από στρογγύλη ξυλεία καστανιάς, και θα τοποθετηθούν παράλληλα στον άξονα του μονοπατιού όπου έχουμε διατομή με μεγάλη κλίση για καλύτερη σταθερότητα του καταστρώματος του μονοπατιού. Συντελε στής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας Για ένα τεμάχιο αντιστήριξης των δύο μέτρων μήκους 1. Στρογγύλη ξυλεία καστανιάς -οριζόντια D12 m κάθετοι πάσσαλοι στήριξης D10 m Επάλειψη με μείγμα πίσσας m Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών -οριζόντια m κάθετοι πάσσαλοι στήριξης m Έμπηξη ξύλινων πασσάλων (0,25m μήκος εμπηχθέντων m πασσάλων) Στο έργο απαιτούνται ξύλινες αντιστηρίξεις σε μήκος 40 μέτρα (20 τεμάχια) με τις εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Στρογγύλη ξυλεία καστανιάς m (ΑΤΟΕ) σχ.οικ Επάλειψη με μείγμα πίσσας m (ΑΤΟΕ) ΟΙΚ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ Έμπηξη ξύλινων πασσάλων (0,25m μήκος εμπηχθέντων πασσάλων) m 5104 (ΑΤΟΕ) ΟΙΚ

26 8.8 Ξύλινη πεζογέφυρα μήκους 2,00m (άνοιγμα βάθρων) από πριστή ξυλεία καστανιάς με δύο Βάθρα σύμφωνα με το συνημμένο σχέδιο Στον άξονα του μονοπατιού (Α), όπως σημειώνεται στον χάρτη που συνοδεύει την μελέτη θα τοποθετηθοί σε ρεματιές ξύλινη γέφυρα από πριστή ξυλεία καστανιάς με στήριξη σε δύο βάθρα, που θα κατασευαστούν από λιθοδομή χωρικού τύπου και θα επικαλυφθεί με ακανόνιστες πλάκες τύπου Καβάλας. Για κατασκευή μιας γέφυρας μήκους 6,00 μέτρων Συντελεσ τής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας 1. Εκσκαφές θεμελίων σε έδαφος γαιώδεςημιβραχώδες χωρίς χρήση μηχανικών μέσων m Σκυρόδεμα C12/16 m Λιθοδομή μιας ορατής όψεως m Διαμόρφωση όψεως λιθοδομής m Στρογγύλη ξυλεία καστανιάς δοκάρια D=0,22 L=8,00 m Κάγκελα γέφυρας -οριζόντια m κάθετα m χιαστί m αντηρίδες m Πριστή ξυλεία καστανιάς σανίδωμα γέφυρας m σανίδωμα γέφυρας m Επάλειψη με μείγμα πίσσας m Μυκητοκτόνες επαλείψεις ξυλ. Επιφανειών δοκάρια D=0,22 L=8,00 m κάγκελα γέφυρας οριζόντια m κάθετα m χιαστί m αντηρίδες m Πριστή ξυλεία καστανιάς -σανίδωμα γέφυρας m σανίδωμα γέφυρας m Επίστρωση με ακανόνιστες πλάκες (στα δυο άκρα της γέφυρας) m

27 α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ Σκυρόδεμα C12/16 m (ΑΤΟΕ) ΟΙΚ Προσαύξηση τιμής σκυροδέματος m Α.4 ΟΙΚ Λιθοδομή μιας ορατής όψεως m (ΑΤΟΕ) ΟΙΚ Διαμόρφωση όψεων λιθοδομής m (ΑΤΟΕ) ΟΙΚ Στρογγύλη ξυλεία καστανιάς m (ΑΤΟΕ) σχ. ΟΙΚ Πριστή ξυλεία καστανιάς m (ΑΤΟΕ) σχ. ΟΙΚ Επάλειψη με μείγμα πίσσας m 2 Μ112 (ΑΤΟΕ) ΟΙΚ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ Επίστρωση με ακανόνιστες πλάκες (στα δυο άκρα της γέφυρας) m (ΑΤΟΕ) ΟΙΚ

28 8.9 Ξύλινη πινακίδα κατευθύνσεως σύμφωνα με το συνημμένο σχέδιο Στους άξονες των δύο μονοπατιών, όπως σημειώνονται στον χάρτη που συνοδεύει την μελέτη, θα κατασκευαστούν και θα τοποθετηθούν σε διάφορες επιλεγμένες θέσεις του μονοπατιού όπου έχουμε στροφές ή διασταυρώσεις και υπάρχει κίνδυνος ο περιπατητής να χάσει τον προσανατολισμό του. Προμέτρηση εργασιών για την κατασκευή μιας Ξύλινης πινακίδας κατευθύνσεως σύμφωνα με το συνημμένο σχέδιο. Συντελε στής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας Για ένα τεμάχιο πινακίδα κατεύθυνσης 1. Εκσκαφές θεμελίων σε έδαφος γαιώδεςημιβραχώδες χωρίς χρήση μηχανικών μέσων m Σκυρόδεμα 012/16 m Πριστή ξυλεία καστανιάς m Στρογγύλη ξυλεία καστανιάς D=0,14m m Επιγραφή μηνύματος τεμ Επάλειψη με μείγμα πίσσας m Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών -στρογγυλή καστανιάς m πριστή καστανιάς m Για 8 συνολικά πινακίδες κατεύθυνσης έχουμε τις εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ Σκυρόδεμα012/16 m (ΑΤΟΕ) ΟΙΚ Προσαύξηση τιμής σκυροδέματος m Α.4 ΟΙΚ Πριστή ξυλεία καστανιάς m (ΑΤΟΕ) 5 Στρογγύλη ξυλεία καστανιάς m (ΑΤΟΕ) σχ.οικ σχ. ΟΙΚ Επιγραφή μηνύματος τεμ. 8 7 Επάλειψη με μείγμα πίσσας m (ΑΤΟΕ) ΟΙΚ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ

29 8.10 Ξύλινη πινακίδα ενημέρωσης σύμφωνα με το συνημμένο σχέδιο Στην αρχή, στο τέλος των δύο διαδρομών, θα κατασκευαστούν και θα τοποθετηθούν ενημερωτικές πινακίδες όπου θα αναρτηθούν χάρτες με διάφορες πληροφορίες για την περιοχή. Προμέτρηση εργασιών για την Ξύλινη πινακίδα ενημέρωσης σύμφωνα με το συνημμένο σχέδιο Συντελ εστής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας Για ένα τεμάχιο 1. Εκσκαφές θεμελίων σε έδαφος γαιώδεςημιβραχωδες χωρίς χρήση μηχανικών μέσων m Σκυρόδεμα C12/16 m Επάλειψη με μείγμα πίσσας m Πριστή ξυλεία καστανιάς εγχώρια -στύλους m m ζευκτά σανίδια στέγης m οριζόντιο δοκάρι m κόντρα πλακέ θαλάσσης m Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών -στύλους m m ζευκτά σανίδια στέγης m οριζόντιο δοκάρι m κόντρα πλακέ θαλάσσης m Επιγραφή + χάρτης τεμ Για συνολικά τρείς ενημερωτικές πινακίδες έχουμε τις εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ Σκυρόδεμα C12/16 m (ΑΤΟΕ) ΟΙΚ Προσαύξηση τιμής σκυροδέματος m Α.4 ΟΙΚ Επάλειψη με μείγμα πίσσας m (ΑΤΟΕ) ΟΙΚ Πριστή ξυλεία καστανιάς εγχώρια m (ΑΤΟΕ) σχ.οικ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ Επιγραφή + χάρτης τεμ ΝΕΟ 8 ΝΕΟ

30 8.11Ξύλινο παγκάκι σύμφωνα με το συνημμένο σχέδιο Στους έξονες των δύο μονοπατιών, όπως σημειώνονται στον χάρτη που συνοδεύει την, θα κατασκευαστούν και θα τοποθετηθούν Ξύλινα παγκάκια, από πριστή ξυλεία καστανιάς σε θέσεις με εξαιρετική ομορφιά και θέα, για την ξεκούραση των περιπατητών. Προμέτρηση εργασιών για ένα Ξύλινο παγκάκι σύμφωνα με το συνημμένο σχέδιο Για ένα τεμάχιο Συντελε στής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας 1. Εκσκαφές θεμελίων σε έδαφος γαιώδεςημιβραχώδες χωρίς χρήση μηχανικών μέσων Για την πάκτωση των ποδαρικών m Για την ισοπέδωση διαμόρφωση του χώρου m Σκυρόδεμα C12/1 6 m Πριστή ξυλεία καστανιάς -ποδαρικών m ενωτικό καδρονάκι m καθίσματος + πλάτης m Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών -ποδαρικών m ενωτικό καδρονάκι m καθίσματος + πλάτης m Επάλειψη με μείγμα πίσσας m Για συνολικά έξι παγκάκια έχουμε τις εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1. Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ Σκυρόδεμα C12/16 m (ΑΤΟΕ) ΟΙΚ Προσαύξηση τιμής σκυροδέματος m Α.4 ΟΙΚ Πριστή ξυλεία καστανιάς m (ΑΤΟΕ) σχ. ΟΙΚ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ Επάλειψη με μείγμα πίσσας m (ΑΤΟΕ) ΟΙΚ

31 8.12Ξύλινος τραπεζόπαγκος σύμφωνα με το συνημμένο σχέδιο Στην Θέση Βρύση στο ρού του μονοπατιού (Α) θα κατασκευαστεί Χώρος Δασικής Αναψυχής.Για την εξηπηρέτηση των επισκεπτών θα κατασκευαστούν χώροι εστίασης και θα τοποθετηθούν σε επιλεγμένες θέσεις, ξύλινοι τραπεζόπαγκοι από πριστή ξυλεία καστανιάς. 1. Προμέτρηση εργασιών για ένα Ξύλινος τραπεζόπαγκος σύμφωνα με το συνημμένο σχέδιο Για ένα τεμάχιο Εκσκαφές θεμελίων σε έδαφος γαιώδεςημιβραχώδες χωρίς χρήση μηχανικών μέσων Συντελε στής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας Για την πάκτωση των ποδαρικών m Για την διαμόρφωση του χώρου m Σκυρόδεμα 12/16 m Πριστή ξυλεία καστανιάς -ποδαρικών m αντηρίδες m στηρίγματα επιφάνειας φαγητού + καθισμάτων m επιφάνειας φαγητού + καθισμάτων m Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών -ποδαρικών m αντηρίδες m στηρίγματα επιφάνειας φαγητού + καθισμάτων m επιφάνειας φαγητού + καθισμάτων m Επάλειψη με μείγμα πίσσας m Για συνολικά τρείς τραπεζόπαγκους έχουμε τις εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1. Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ Σκυρόδεμα C12/16 m (ΑΤΟΕ) ΟΙΚ Προσαύξηση τιμής σκυροδέματος m Α.4 ΟΙΚ Πριστή ξυλεία καστανιάς m (ΑΤΟΕ) σχ. ΟΙΚ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ Επάλειψη με μείγμα πίσσας m (ΑΤΟΕ) ΟΙΚ

32 8.13 Ξύλινο Δοχείο απορριμμάτων σύμφωνα με το συνημμένο σχέδιο Στον άξονα των δύο μονοπατιών, όπως σημειώνονται στον χάρτη που συνοδεύει την μελέτη θα κατασκευαστούν και θα τοποθετηθούν Ξύλινα δοχεία απορριμάτων, από πριστή ξυλεία καστανιάς σε διάφορες θέσεις για την συλλογή των απορριμάτων. Προμέτρηση εργασιών για ένα Ξύλινο Δοχείο απορριμμάτων σύμφωνα με το συνημμένο σχέδιο Για ένα τεμάχιο Συντελε στής Μήκος Πλάτος Ύψος Μερικό σύνολο Όμοια μέρη Σύνολο εργασίας 1 Εκσκαφές θεμελίων σε έδαφος γαιώδεςημιβραχωδες χωρίς χρήση μηχανικών μέσων m Σκυρόδεμα C12/16 m Πριστή ξυλεία καστανιάς (τελάρα) -πάνω τελάρο m κάτω τελάρο m καπάκι (από πάνω) m καπάκι κάθετα (από κάτω) m χειρολαβή m χειρολαβή m Στρογγύλη ξυλεία καστανιάς D6 m Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m Επάλειψη με μείγμα πίσσας m Για συνολικά δέκα δοχεία απορριμμάτων έχουμε τις εξής ποσότητες : α/α Κωδικός Αναθεώρησης αριθμ. Άρθρου Ποσότητες για προϋπολογισμό 1 Εκσκαφές θεμελίων σε έδαφος γαιώδες - ημιβραχώδες χωρίς χρήση μηχανικών μέσων m (ΑΤΟΕ) ΟΙΚ Σκυρόδεμα C12/16 m (ΑΤΟΕ) ΟΙΚ Προσαύξηση τιμής σκυροδέματος m Α.4 ΟΙΚ Πριστή ξυλεία καστανιάς (τελάρα) m (ΑΤΟΕ) 5 Στρογγύλη ξυλεία καστανιάς m (ΑΤΟΕ) σχ. ΟΙΚ σχ. ΟΙΚ Μυκητοκτόνες επαλείψεις ξυλ. επιφανειών m (ΑΤΟΕ) ΟΙΚ Επάλειψη με μείγμα πίσσας m (ΑΤΟΕ) ΟΙΚ
