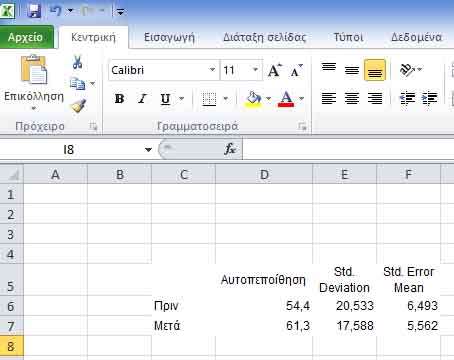

1 Εργαστήριο 4 ΔΗΜΙΟΥΡΓΙΑ ΓΡΑΦΗΜΑΤΩΝ ΜΕ ΤΟ EXCEL ΑΚ ΤΡΑΥΛΟΣ Βήμα 1 ο : Από τα αποτελέσματα μιας στατιστικής ανάλυσης έχουμε τα παρακάτω περιγραφικά στατιστικά. Για τον σκοπό της εργασίας με την εντολή copy και paste μεταφέρουμε τον πίνακα από το SPSS στο EXCEL. Στη συγκεκριμένη εργασία γράφουμε τα αποτελέσματα σε ένα φύλλο EXCEL με τον τρόπο που φαίνονται στην εικόνα του Βήματος 2. Paired Samples Statistics Mean N Std. Deviation Std. Error Mean Pair 1 Πριν 54, ,533 6,493 Μετά 61, ,588 5,562 Βήμα 2 ο : Προετοιμάζουμε τα δεδομένα με τον τρόπο που φαίνεται στο παρακάτω παράθυρο. [1]

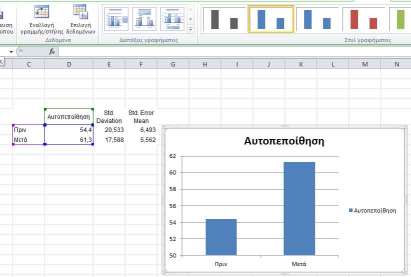

2 Βήμα 3 ο : Επιλέγω τα δεδομένα όπως φαίνεται στην εικόνα, ενεργοποιώ την εντολή Εισαγωγή και από την εντολή Στήλη επιλέγω τη Στήλη2-Δ. Την ενεργοποιώ. Βήμα 4 ο : Εμφανίζεται το παρακάτω παράθυρο. Αυτό είναι η παρουσίαση default. Τώρα πρέπει να δουλέψουμε πάνω στο Γράφημα και να το προσαρμόσουμε σύμφωνα με τις επισημάνσεις της επιστημονικής βιβλιογραφίας. [2]

3 Βήμα 5 ο : Ακριβώς πάνω από το γράφημα υπάρχει μια εντολή Διατάξεις Γραφήματος. Ανοίγουμε το παράθυρο και επιλέγουμε τη διάταξη που έχει τίτλο και στον άξονα Χ και στον Υ. Εδώ είναι η Διάταξη 7. Κάνουμε κλικ πάνω στη συγκεκριμένη διάταξη. Βήμα 6 ο : Αμέσως το γράφημα αλλάξει και εμφανίζεται όπως φαίνεται παρακάτω. [3]

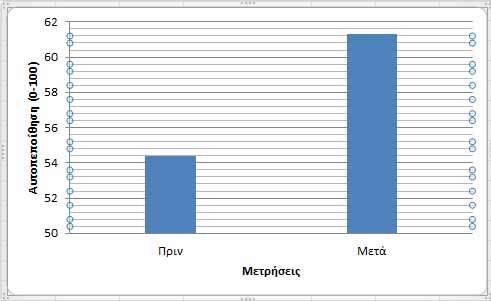

4 Βήμα 7 ο : Κάνοντας κλικ πάνω στο Τίτλος άξονα, παρατηρούμε ότι μπορούμε να γράψουμε τον τίτλο που θέλουμε. Κάνουμε το ίδιο και για τον άλλο άξονα. Παρατηρούμε ότι στην παραπάνω εικόνα, δεξιά υπάρχει η επισήμανση Αυτοπεποίθηση. Για το συγκεκριμένο γράφημα δεν χρειαζόμαστε αυτή την επισήμανση. Κάνουμε κλικ πάνω στη λέξη και πατάμε delete. Έτσι δημιουργείται το παρακάτω γράφημα. Βήμα 8 ο : Βλέπουμε πως μέσα στο γράφημα υπάρχουν πολλές γραμμές. Θέλουμε να διώξουμε τις ενδιάμεσες γραμμές. Κάνουμε κλικ σε μία από αυτές και το γράφημα έχει την παρακάτω εικόνα. Πατάμε delete και οι λεπτές γραμμές φεύγουν. Το ίδιο μπορούμε να κάνουμε και για τις άλλες, εάν δεν τις χρειαζόμαστε. [4]

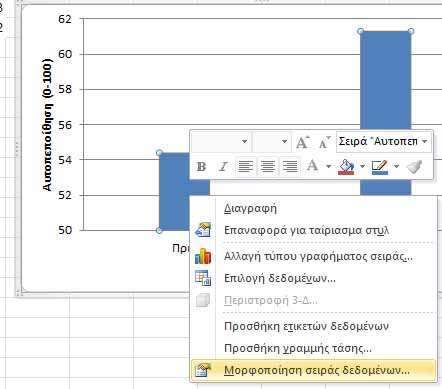

5 Βήμα 9 ο : Τώρα το γράφημα δείχνει όπως η παρακάτω εικόνα. Όλοι μας θα συμφωνήσουμε ότι το παρακάτω χρώμα δεν είναι και τόσο ελκυστικό. Το αλλάζουμε κάνοντας κλικ πάνω στις στήλες. Βήμα 10 ο : Με δεξί κλικ εμφανίζονται οι εντολές που βλέπετε παρακάτω. Ενεργοποιούμε την εντολή Μορφοποίηση σειράς δεδομένων. Βήμα 11 ο : Εμφανίζεται το παρακάτω παράθυρο και ενεργοποιούμε τις εντολές Γέμισμα, Συμπαγές Γέμισμα και στο Χρώμα επιλέξαμε το κόκκινο. Μπορείτε να εξασκηθείτε και στις άλλες εντολές και θα διαπιστώσετε ότι μπορείτε να κάνετε απίθανα γραφήματα. [5]

6 Βήμα 12 ο : Όπως φαίνεται το γράφημα παρακάτω είναι αποδεκτό για παρουσίαση ή δημοσίευση. Ωστόσο, υπάρχουν αρκετά περιοδικά που θέλουν να υπάρχει στο Γράφημα ΚΑΙ η τυπική απόκλιση. [6]

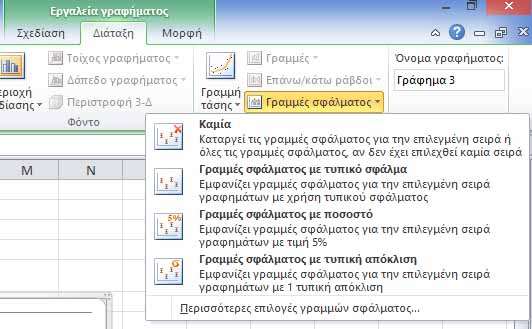

7 Βήμα 13 ο : Αυτό που μάθετε τώρα θα σας κάνει έναν από τους λίγους που γνωρίζουν πώς να δημιουργούν γραφήματα με την τυπική απόκλιση πάνω στις Στήλες. 1. Κάνουμε κλικ πάνω στο γράφημα (έτσι ώστε να είναι ενεργοποιημένο). 2. Ενεργοποιούμε τη σειρά εντολών Προβολή. 3. Στο εργαλεία γραφήματος, ενεργοποιούμε την εντολή Διάταξη. Βήμα 14 ο : Ενεργοποιούμε την εντολή Γραμμές σφάλματος και εμφανίζεται το παράθυρο που βλέπουμε στην εικόνα. Κάνουμε κλικ στην επιλογή Περισσότερες επιλογές γραμμών σφάλματος. [7]

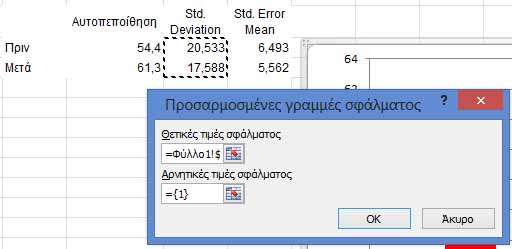

8 Βήμα 15 ο : Ανοίγει το παρακάτω παράθυρο και κάνουμε τις επιλογές που φαίνονται στην εικόνα. Από το παράθυρο αυτό κάνουμε κλικ στο κελί Καθορισμός τιμής. Βήμα 16 ο : Ενεργοποιείται το παράθυρο Προσαρμοσμένες γραμμές σφάλματος. Με τον cursor πάμε στο σημείο του πίνακα που έχουμε την Τυπική απόκλιση (Std Deviation) και έχοντας πατημένο το αριστερό μέρος του ποντικιού πάνω στη τιμή 20,533 πάμε μέχρι και την τιμή 17,588. Απελευθερώνουμε το αριστερό μέρος του ποντικού. Αμέσως βλέπουμε ότι ο κωδικός των κελιών περνά στο παράθυρο Προσαρμοσμένες γραμμές σφάλματος και συγκεκριμένα στο παράθυρο Θετικές τιμές σφάλματος. Προσοχή πρέπει να υπάρχει η ίδια αντιστοιχία μέσων τιμών και τυπικών αποκλίσεων. Για το λόγο αυτό από την αρχή πρέπει να φτιάξουμε το Πίνακα των δεδομένων κατάλληλα. Πατάμε Οκ. [8]
