1 ΜΕΡΙΚΕΣ ΤΕΧΝΙΚΕΣ ΕΠΕΜΒΑΣΗΣ ΚΑΙ Η ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΤΗΤΑ ΤΟΥΣ

2 Για ποιους λόγους αποθαρρύνονται οι ΠΜ να εφαρμόζουν μερικές τεχνικές επέμβασης; Βαθύ αρμολόγημα: Στοχεύει στην βελτίωση των μηχανικών χαρακτηριστικών της τοιχοποιίας μέσω αντικατάστασης όσο το δυνατόν μεγαλύτερου όγκου του κονιάματος από νέο ισχυρό κονίαμα. 1. [Η αντικατάσταση του παλαιού κονιάματος από νέο ενδέχεται να σημαίνει απώλεια παλαιού αυθεντικού υλικού και να μην επιτρέπεται] 2. Ξέρουμε ότι η αντοχή του κονιάματος δεν είναι αποφασιστικός παράγων για τα μηχανικά χαρακτηριστικά της τοιχοποιίας. Επομένως, θα είχε νόημα η αντικατάσταση μεγάλου ποσοστού του υφιστάμενου κονιάματος. Άνευ νοήματος σε λιθοδομές μεσαίου πάχους. 3. Πολύ μεγάλο κόστος για πολύ μικρό όφελος. 4. Το αποτέλεσμα εξαρτάται πολύ από την ποιότητα της εφαρμογής.

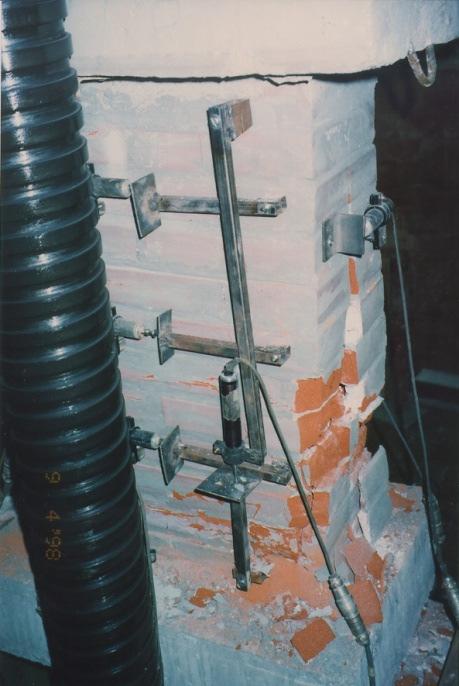

3 Οπτόπλινθοι, f=50mpa Κονίαμα, f=1mpa Τοιχοποιία, f=6,50mpa Κονίαμα αρμολογήματος, f~6mpa Τοιχοποιία, f~5,00mpa στρώση οπτοπλίνθων νέο κονίαµα κενό στρώση οπτοπλίνθων παλαιό κονίαµα νέο κονίαµα σ 1 σ >σ 2 1

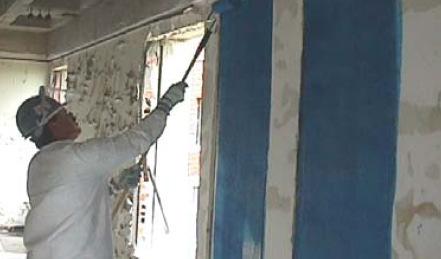

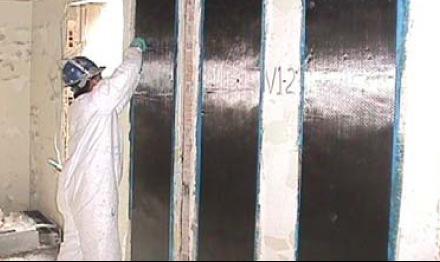

4 Ενίσχυση μέσω ινωπλισμένων ράβδων/ελασμάτων/υφασμάτων Πέραν του φανερού προβλήματος αισθητικής Οι περισσότερες διατιθέμενες δοκιμές είναι μονοτονικές και είτε εντός είτε εκτός επιπέδου. Κίνδυνος πρόωρης αποκόλλησης! Προστασία έναντι πυρκαγιάς;

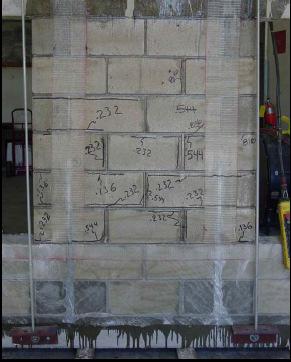

5 Κατά την αποκόλλησή τους, συμβαίνει αποφλοίωση της τοιχοποιίας Εν γένει, πρόκειται για υλικά με (κατά τάξεις μεγέθους) διαφορετικά χαρακτηριστικά από εκείνα του υποβάθρου.

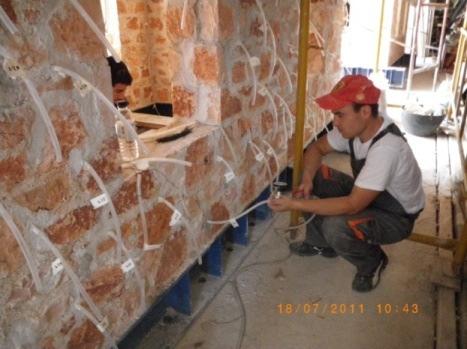

6 Μονόπλευρο ωπλισμένο επίχρισμα Συνήθως, τοποθετείται στην «λάθος» παρειά (στην εσωτερική-επιχρισμένη) και όχι στην εξωτερική (όπου μπορεί να συμβάλει στην εκτός επιπέδου φέρουσα ικανότητα των τοίχων). Μανδύες Ω.Σ. Βαρειά, μη-αναστρέψιμη επέμβαση. Απαιτεί και θεμελίωση (επέμβαση, συχνά αδύνατη για αρχαιολογικούς λόγους). Μεταβάλλει διαστάσεις χώρων και ανοιγμάτων. Επιτρέπει την συγκέντρωση υγρασίας στο εσωτερικό (στην τοιχοποιία), Άλλωστε, διαθέτουμε άλλες δόκιμες μεθόδους επέμβασης. Εφαρμογή τσιμεντενεμάτων Η εφαρμογή καθολικών ενεμάτων(μάζας) οδηγεί σε ενίσχυση της εσωτερικής περιοχής της τοιχοποιίας, καθώς και στην καλή σύνδεση των δυο ή τριών παρειών μεταξύ τους. Καθώς είναι μια μη-αναστρέψιμη επέμβαση, χρειάζεται ιδιαίτερη προσοχή στην σύνθεση του υλικού το οποίο εισάγεται, καθώς και στον τρόπο εφαρμογής της τεχνικής. Τσιμεντενέματα: Προβλήματα ανθεκτικότητας σε διάρκεια

7 ΜΕΡΙΚΕΣ ΣΥΝΙΣΤΩΜΕΝΕΣ ΕΠΕΜΒΑΣΕΙΣ Ενέματαμάζας f /mm 2 wc,s (N/ ) Vintzileou et al., 1995 Toumbakari, 2002 Valluzzi, 2000 Vintzileou et al., 2006 ;;; Διαπιστώνουμε ότι αυξάνοντας την αντοχή του ενέματοςπέραν ενός ορίου, δεν επιτυγχάνουμε μεγαλύτερη αύξηση της αντοχής της τοιχοποιίας!!! Ας σημειωθεί ότι τα ενέματαμε μεγάλη θλιπτική αντοχή είναι εκείνα με μεγάλη περιεκτικότητα σε τσιμέντο f gr,c (N/mm 2 ) Θα αναμέναμε αύξηση της θλιπτικής αντοχής της τοιχοποιίας, αυξανόμενης της θλιπτικής αντοχής του ενέματος.

8 30 Vintzileou et al., 1995 Toumbakari, 2002 Valluzzi, 2000 Vintzileou et al., Vintzileou et al., 1995 Toumbakari, 2002 Valluzzi, 2000 Vintzileou et al., 2006 gr,c(n/mm 2 ) f g f gr,t /f gr,c Όσο μεγαλύτερη η θλιπτική αντοχή του ενέματος, τόσο μικρότερος ο λόγος μεταξύ εφελκυστικήςκαι θλιπτικής αντοχής του. f wc,s (N/mm 2 ) f gr,t (N/mm 2 ) Αποφασιστική είναι η ΕΦΕΛΚΥΣΤΙΚΗ αντοχή του ενέματος(εκτιμήτρια της συνάφειας η οποία εξασφαλίζεται μεταξύ των υλικών της τοιχοποιίας)

ε wu,s /ε wu,0 2.5 2 1.5 1 0.5 Vintzileou et al., 1995 Toumbakari, 2002 Valluzzi, 2000 Vintzileou et al.

9 ε wu,s /ε wu, Vintzileou et al., 1995 Toumbakari, 2002 Valluzzi, 2000 Vintzileou et al., f gr,c (N/mm 2 ) Επομένως, αποδεικνύεται ότι ΔΕΝ ΧΡΕΙΑΖΟΜΑΣΤΕ τα πολύ ισχυρά ενέματα (δηλαδή, εκείνα με μεγάλο ποσοστό τσιμέντου). Βεβαίως, ανάλογα με τον στόχο της επέμβασης (κατάσταση τοιχοποιίας και στοχευόμενη αύξηση μηχανικών χαρακτηριστικών) επιλέγουμε ένα ένεμα υδραυλικής ασβέστου ή υδραυλικής ασβέστου και πουζολάνης ή ένα τριμερές (με περιορισμένο ποσοστό, κατάλληλης ποιότητας τσιμέντο). Όσο πιο ισχυρό είναι το ένεμα, τόσο πιο μικρή είναι η παραμόρφωση που αντιστοιχεί στην αντοχή της τοιχοποιίας.

10 f wc,i = fwc,0( V V inf w f f gr,c wc,0 ) Εκτιμήτρια της εφελκυστικής αντοχής του ενέματος Η εφαρμογή της σχέσης προϋποθέτει καλή γνώση της τοιχοποιίας (και στο εσωτερικό της), καθώς και ποσοστό κενών στην ενδιάμεση περιοχή 30%

Αλλά, (α) πρέπει να συνδυάζεται με επισκευή/ενίσχυση των τοίχων και με σύνδεση με

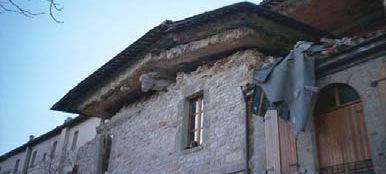

11 Ενίσχυση διαφραγματικής λειτουργίας πατωμάτων και στεγών Η αντικατάσταση ξύλινων πατωμάτων και στεγών με πλάκες Ω.Σ. είναι τεχνικώς ορθή. Αλλά, (α) πρέπει να συνδυάζεται με επισκευή/ενίσχυση των τοίχων και με σύνδεση με αυτούς. Αλλιώτικα, (β) διαθέτουμε πολλούς εναλλακτικούς και αποδοτικούς τρόπους ενίσχυσης της διαφραγματικής λειτουργίας.

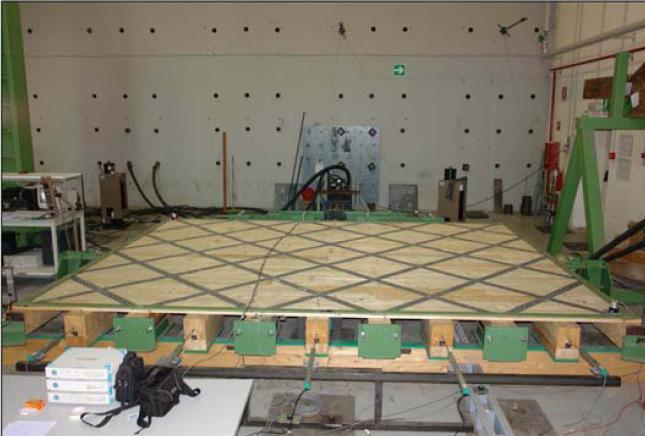

12 Padova, NIKER Piazza et al., 2008 Και πάλι, προσοχή στα ΙΩΠ!!!
