1 Εγκατάσταση Γενικές πληροφορίες 50cm m = 4 50cm cm ιασφαλίστε ανεµπόδιστη οπτική επαφή µεταξύ Ανιχνευτή και Ανακλαστήρα 8-100mm Στηρίξτε σε στέρεες επιφάνειες (σε δοµικό τοίχο ή δοκό) m = m = 1 Χρησιµοποιήστε κάλυµµα µικρής εµβέλειας Ελέγξτε την απόσταση της δέσµης σε σχέση µε τους τοπικούς κανονισµούς Τοποθετήστε τη δέσµη όσο το δυνατόν ψηλότερα, αλλά µε ελάχιστη απόσταση 0,5 m µεταξύ ανιχνευτή και οροφής Τοποθετήστε τον ανιχνευτή ακριβώς απέναντι από τον ανακλαστήρα ΜΗΝ τοποθετήσετε τον ανιχνευτή σε σηµείο όπου µπορεί να παρεµβληθούν άτοµα ή αντικείµενα στη διαδροµή της δέσµης ΜΗΝ τοποθετήσετε 2 ανιχνευτές τον έναν απέναντι στον άλλον Η ενδεικτική λυχνία LED πρέπει να είναι στραµµένη προς τα κάτω

2 Εγκατάσταση Ηλεκτρολογικά διαγράµµατα DET 1 DET 2 DET 3 DET 4 DET 1 DET 2 DET 3 DET 4 14V - 28V DC 14V - 28V DC Εξωτ. επανα φορά Εξωτ. επανα φορά ΦΩΤΙΑ ConA ΣΦΑΛΜΑ ConB ΦΩΤΙΑ ConA ΣΦΑΛΜΑ ConB ΖΩΝΗ - ΖΩΝΗ + ΤΡΟΦΟ ΟΣΙΑ - ΤΡΟΦΟ ΟΣΙΑ + ΓΕΙΩΣΗ/ ΙΚΤΥΟ Κ/Α COM Κ/Κ Κ/Α COM Κ/Κ Αντίσταση πυρανίχνευσης Καλωδίωση για όλους τους άλλους Ελεγκτές συστήµατος (όταν υπάρχουν περισσότεροι από ένας Ελεγκτής συστήµατος σε µία ζώνη) (Να µην χρησιµοποιηθεί για εγκαταστάσεις σε περιοχές υπό την εποπτεία των εργαστηρίων UL. Ανατρέξτε στον παρεχόµενο δίσκο CD για την εγκατάσταση καλωδίωσης µε πολλαπλούς Ελεγκτές συστήµατος σε περιοχές υπό την εποπτεία των εργαστηρίων UL) Ελέγξτε την κατάσταση των συνδέσεων Φωτιά και Σφάλµα στον πίνακα πυρανίχνευσης Να χρησιµοποιείτε ΠΑΝΤΟΤΕ ένα ξεχωριστό θωρακισµένο δίκλωνο καλώδιο για κάθε κεφαλή ανιχνευτή ΠΡΟΣΟΧΗ: Για παρακολούθηση του συστήµατος Μην χρησιµοποιείτε βρόχους καλωδίων σε οποιουσδήποτε ακροδέκτες. ιακόψτε τη διαδροµή των καλωδίων, ώστε να επιτρέπεται η παρακολούθηση των συνδέσεων Κ/Α COM Κ/Κ Κ/Α COM Κ/Κ Αντίσταση πυρανίχνευσης EOL Καλωδίωση για εγκατάσταση ενός Ελεγκτή συστήµατος ή του τελευταίου Ελεγκτή συστήµατος σε µία ζώνη Εφαρµόστε τάση από 5 V έως 40 V στην επαφή Ext Reset επί τουλάχιστον 2 δευτερόλεπτα για την κατάσταση µη αυτόµατης αναίρεσης σήµατος φωτιάς Τα εξαρτήµατα δεν παρέχονται (Επικοινωνήστε µε τον κατασκευαστή του πίνακα πυρανίχνευσης, σχετικά µε τις τιµές): Αντίσταση πυρανίχνευσης (Ορισµένες υποµονάδες διασύνδεσης ζωνών και διακοπτών δεν απαιτούν αντίσταση πυρανίχνευσης - αντικαταστήστε την ανίχνευση µε ένα βραχυκύκλωµα). ίοδος ηλεκτρικής συνέχειας ανιχνευτή Τερµατικό ( EOL ) εξάρτηµα

3 Εγκατάσταση Προσαρµογή του προϊόντος Η ενδεικτική λυχνία LED πρέπει να είναι στραµµένη προς τα κάτω

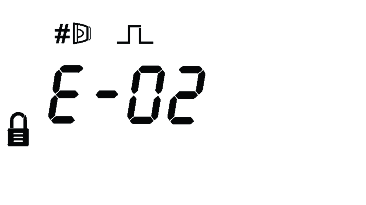

4 οκιµαστική λειτουργία Ενεργοποίηση και εισαγωγή κωδικού πρόσβασης Ένας Ελεγκτής συστήµατος µπορεί να χρησιµοποιείται για τον έλεγχο και την παρακολούθηση έως τεσσάρων κεφαλών Ανιχνευτή. Το σύµβολο # που περιέχεται σε αυτόν τον κατάλογο αντιπροσωπεύει τον αριθµό του Ανιχνευτή που είναι επιλεγµένος εκείνη τη στιγµή (1, 2, 3 ή 4). 1. Ενεργοποίηση 15 δευτερόλεπτα 2. Εισαγωγή κωδικού πρόσβασης για πρόσβαση στο µενού µηχανολογικών ρυθµίσεων Πατήστε για να εµφανιστεί η οθόνη κωδικού πρόσβασης: Το µήνυµα E-02 σε αυτό το στάδιο είναι φυσιολογικό 2 δευτερόλεπτα 40 δευτερόλεπτα Προεπιλεγµένος κωδικός πρόσβασης: Αλλαγή ψηφίου Μετακίνηση στα ψηφία Αποδοχή Εάν ο κωδικός πρόσβασης είναι λανθασµένος, η οθόνη θα επιστρέψει στην οθόνη εισαγωγής κωδικού πρόσβασης Μετά από τρεις αποτυχηµένες προσπάθειες, η πρόσβαση θα είναι αδύνατη για τρία λεπτά

5 οκιµαστική λειτουργία Εντοπισµός ανιχνευτών και Επιλογή λειτουργίας τροφοδοσίας 3. Εντοπισµός Ανιχνευτών Η ένδειξη Find προβάλλεται αυτόµατα την πρώτη φορά που εκτελείται αυτή η διαδικασία. Η Find προσπελαύνεται πάντοτε στο µενού ρυθµίσεων Ελεγκτή συστήµατος 60 δευτερόλεπτα 4. Επιλογή λειτουργίας τροφοδοσίας Όλες οι λειτουργίες µπορούν να εκτελεστούν σε τρόπο λειτουργίας Lo A (προεπιλογή) (10, 12, 14 or 16 ma για 1, 2,3 ή 4 Ανιχνευτές που εντοπίστηκαν) Το σύστηµα θα µεταβεί ως προεπιλογή στον τρόπο λειτουργίας Lo A όταν τροφοδοτείται ισχύς Επιλέξτε Hi A (50mA) για ταχύτερη µετακίνηση της δέσµης κατά τη λειτουργία αυτόµατης ευθυγράµµισης, τη λειτουργία χειροκίνητης ευθυγράµµισης και τη λειτουργία στόχευσης µε λέιζερ Μετά την εγκατάσταση, επαναφέρετε το σύστηµα στον τρόπο λειτουργίας Lo A Αυτός θα είναι ο αριθµός των Ανιχνευτών που βρέθηκαν Πατήστε την ένδειξη "επιλογής" για να ενεργοποιήσετε τους "εντοπισµένους" ανιχνευτές Τα τυχόν άχρηστα κανάλια Ανιχνευτών απενεργοποιούνται Πατήστε για νέα σάρωση, εάν ο αριθµός είναι λανθασµένος 1. Χρησιµοποιήστε το για µετακίνηση µεταξύ εικονιδίων στο Μενού µηχανολογικών ρυθµίσεων, και επισηµάνετε το εικονίδιο που φαίνεται στην εικόνα Πλοήγηση µενού 2. Πατήστε για να το επιλέξετε 3. Χρησιµοποιήστε για µετακίνηση του απαιτούµενου στοιχείου 4. Χρησιµοποιήστε για αλλαγή της επιλογής 5. Πατήστε για αποδοχή Πατήστε για ακύρωση

6 οκιµαστική λειτουργία Επιλογή Ανιχνευτή και Απόστασης 5. Επιλογή Ανιχνευτή Επιλογή Ανιχνευτή για προσπέλαση Όλοι οι Ανιχνευτές πρέπει να ευθυγραµµίζονται ξεχωριστά Τα βήµατα 6 έως 9 εξηγούν τον τρόπο ευθυγράµµισης µεµονωµένων Ανιχνευτών 6. Επιλογή απόστασης µεταξύ ανιχνευτή και ανακλαστήρα Επιλέξτε 8-50 m (προεπιλογή) ή 100m Υπάρχει η δυνατότητα να οριστεί το εύρος του κάθε µεµονωµένου Ανιχνευτή

7 οκιµαστική λειτουργία Στόχευση µε ΛΕΪΖΕΡ 7. Στόχευση µε ΛΕΪΖΕΡ Σε αυτόν τον τρόπο λειτουργίας, το σύστηµα θα αποστείλει σήµα Σφάλµα ΚΙΝ ΥΝΟΣ ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΪΖΕΡ - ΑΠΟΦΥΓΕΤΕ ΤΗΝ ΑΜΕΣΗ ΕΚΘΕΣΗ ΣΤΑ ΜΑΤΙΑ ΙΣΧΥΣ < 5 mw ΛΕΪΖΕΡ ΚΑΤΗΓΟΡΙΑΣ IIIa Μήκος κύµατος nm Το ΛΕΪΖΕΡ χρησιµοποιείται για την ευθυγράµµιση του ανιχνευτή µε τον ανακλαστήρα. Πρόκειται µόνο για ένα εργαλείο ευθυγράµµισης κατά προσέγγιση. Μετά από την αυτόµατη ευθυγράµµιση το LASER δεν θα είναι απαραιτήτως στραµµένο προς τον Ανακλαστήρα Χρησιµοποιήστε τα για να µετακινήσετε το ΛΕΪΖΕΡ όσο το δυνατόν πιο κοντά στον Ανακλαστήρα Το ένα πάτηµα του πλήκτρου βέλους αντιστοιχεί σε µία µετακίνηση της κεφαλής ανιχνευτή Πατήστε ή για να απενεργοποιήσετε το ΛΕΪΖΕΡ και επιστρέψτε στο µενού Ρυθµίσεις Ανατρέξτε στη σελίδα 20 του Οδηγού χρήσης για την αντιµετώπιση των προβληµάτων εάν το ΛΕΪΖΕΡ δεν είναι ορατό

8 οκιµαστική λειτουργία Ευθυγράµµιση Auto και Set 0/100 (Βαθµονόµηση) 8. Ευθυγράµµιση Auto 9. Set 0/100 (Βαθµονόµηση) Επιλέξτε Auto για αυτόµατη ευθυγράµµιση της υπέρυθρης δέσµης Η ισχύς του σήµατος θα εµφανιστεί κατά την Ευθυγράµµιση Εάν το ΛΕΪΖΕΡ είναι ενεργοποιηµένο δεν θα είναι απαραίτητα στραµµένο στον Ανακλαστήρα αφού εκτελεστεί η λειτουργία Auto - αυτό είναι φυσιολογικό LoA: 7 λεπτά HiA: 4 λεπτά Όταν εµφανιστεί στην οθόνη η ένδειξη Set πατήστε Όταν εµφανιστεί η ένδειξη S-00, καλύψτε τον Ανακλαστήρα µε ένα µη ανακλαστικό υλικό και αφήστε τον καλυµµένο, έπειτα πατήστε Όταν εµφανιστεί η ένδειξη S-01, αποκαλύψτε τον Ανακλαστήρα και αφήστε τον ακάλυπτο, έπειτα πατήστε Επαναλάβετε τα Βήµατα 5 έως 9 και για τους άλλους Ανιχνευτές που τυχόν θα εντοπιστούν κατά τη διαδικασία εύρεσης µε τη λειτουργία Find

9 οκιµαστική λειτουργία Κατάσταση ευθυγράµµισης 10. Το σύστηµα ευθυγραµµίστηκε Συνιστάται η επαναρρύθµιση του συστήµατος στον τρόπο λειτουργίας Lo A Η πράσινη ενδεικτική λυχνία LED στον ανιχνευτή θα αναβοσβήνει κάθε 10 δευτερόλεπτα και η ένδειξη ισχύος σήµατος θα πρέπει να κυµαίνεται µεταξύ 99% και 101% Προεπιλεγµένες τιµές: Όριο πυρκαγιάς 35%, υστέρηση 10 δευτερολέπτων για τα σήµατα Φωτιά και Σφάλµα, σε τρόπο λειτουργίας αυτόµατης αναίρεσης σήµατος Ανατρέξτε στις σελίδες του Οδηγού χρήσης για αλλαγή των ρυθµίσεων και για τον Έλεγχο φωτιάς και σφαλµάτων 11. Έλεγχος των ενδείξεων κατάστασης ευθυγράµµισης Σε ένα δοκιµασµένο σύστηµα θα εµφανιστεί η εξής ένδειξη: Όταν έχουν εντοπιστεί Ανιχνευτές αλλά ο επιλεγµένος Ανιχνευτής δεν ευθυγραµµίζεται, στο σύστηµα θα προβληθεί η ένδειξη: Όταν ένας Ανιχνευτής συνδεθεί αλλά δεν Εντοπιστεί στο σύστηµα θα εµφανιστεί η ένδειξη:

10 Αντιµετώπιση προβληµάτων Κωδικοί σφάλµατος εν εντοπίστηκε ανιχνευτής Ο Ελεγκτής συστήµατος δεν µπόρεσε να εντοπίσει τον Ανιχνευτή. Εµφανίζεται επίσης κατά την εκκίνηση. Περιµένετε 45 δευτερόλεπτα για να ενεργοποιηθεί το σύστηµα Ελέγξτε την καλωδίωση µεταξύ του Ελεγκτή συστήµατος και του Ανιχνευτή (η τάση του Ανιχνευτή πρέπει να είναι V) Ο Ανιχνευτής συνδέθηκε αλλά δεν εντοπίστηκε ( Found ) Ο Ανιχνευτής συνδέθηκε αλλά δεν εντοπίστηκε ( Found ) Εφαρµόστε τη διαδικασία εύρεσης ( Find ) και ευθυγραµµίστε αν είναι απαραίτητο Το επίπεδο αντιστάθµισης δεν είναι µηδενικό Η αντιστάθµιση πρέπει να ισούται µε το µηδέν κατά την επιλογή του Set. Ευθυγραµµίστε και πάλι τον Ανιχνευτή µέσω της λειτουργίας αυτόµατης ευθυγράµµισης Ισχύς σήµατος εκτός εµβέλειας Η ισχύς σήµατος είναι υπερβολικά χαµηλή ή υπερβολικά υψηλή µετά από την αυτόµατη ευθυγράµµιση. Βεβαιωθείτε ότι ορίστηκε η σωστή απόσταση Βεβαιωθείτε ότι χρησιµοποιήθηκε ο σωστός τύπος Ανακλαστήρα ιασφαλίστε την ανεµπόδιστη οπτική επαφή µε τον Ανακλαστήρα Ευθυγραµµίστε και πάλι τον Ανιχνευτή µέσω της λειτουργίας ΛΕΪΖΕΡ και αυτόµατης ευθυγράµµισης εν εντοπίστηκε ο Ανακλαστήρας Αδύνατη η ευθυγράµµιση του ανιχνευτή µε τον Ανακλαστήρα Βεβαιωθείτε ότι ορίστηκε η σωστή απόσταση Βεβαιωθείτε ότι χρησιµοποιήθηκε ο σωστός τύπος Ανακλαστήρα ιασφαλίστε την ανεµπόδιστη οπτική επαφή µε τον Ανακλαστήρα Ευθυγραµµίστε και πάλι τον Ανιχνευτή µέσω της λειτουργίας ΛΕΪΖΕΡ και αυτόµατης ευθυγράµµισης Αποτυχία αυτόµατης ευθυγράµµισης Βεβαιωθείτε για τη σωστή απόσταση µεταξύ Ανακλαστήρα και οροφής ιασφαλίστε την ανεµπόδιστη οπτική επαφή µε τον Ανακλαστήρα Ευθυγραµµίστε και πάλι τον Ανιχνευτή µέσω της λειτουργίας αυτόµατης ευθυγράµµισης

11 Αντιµετώπιση προβληµάτων Κωδικοί σφάλµατος Αδύνατος ο µηδενισµός όσο υπάρχει η ένδειξη S-00 στο Set Ο ανακλαστήρας δεν καλύφθηκε ή ο Ανιχνευτής δεν ευθυγραµµίστηκε στον Ανακλαστήρα. Βεβαιωθείτε ότι ο ανακλαστήρας καλύφθηκε πλήρως µε µη ανακλαστικό υλικό Ευθυγραµµίστε και πάλι τον Ανιχνευτή µέσω της λειτουργίας αυτόµατης ευθυγράµµισης Απουσία σήµατος όσο υπάρχει η ένδειξη S-01 στο Set Ο ανακλαστήρας δεν ήταν ακάλυπτος ενόσω η ένδειξη ήταν S-01. Βεβαιωθείτε ότι ο Ανακλαστήρας δεν ήταν ακάλυπτος όταν επιλέχθηκε η ένδειξη S-01 Το στάδιο Centre (κεντραρίσµατος) της ευθυγράµµισης απέτυχε Ο Ανιχνευτής ευθυγραµµίστηκε µε κάτι άλλο και όχι µε τον Ανακλαστήρα ιασφαλίστε ανεµπόδιστη οπτική επαφή µεταξύ Ανιχνευτή και Ανακλαστήρα για ακτίνα 0,5 m

12 Πληροφορίες έγκρισης Εγκρίσεις και πληροφορίες κατά περιοχή Πληροφορίες έγκρισης UL Ευρωπαϊκές πληροφορίες έγκρισης Αριθµός αρχείου UL: S3417 Απόσταση µεταξύ ανιχνευτή και ανακλαστήρα Εύρος ορίου πυρκαγιάς 8 10 m (26,2 32,8ft) 10 18% m (32,8 49,2ft) 15 25% 15 22m (49,2 72,2ft) 15 35% m (72,2 131,2ft) 25 50% m (131,2 196,8ft) 35 50% m (196,8 328,1ft) 50% Όλες οι εγκαταστάσεις θα πρέπει να πληρούν το πρότυπο NFPA Fire Fighting Enterprises Ltd, 9 Hunting Gate, Hitchin, SG4 0TJ, UK CPD-0565 EN54-12 Γραµµικός ανιχνευτής µε χρήση οπτικής δέσµης Πυρασφάλεια Τεκµηρίωση: Βλ. έγγραφο Πληροί το πρότυπο EN54-12 σχετικά µε τα επίπεδα ευαισθησίας µεταξύ 25% και 35% µε µέγιστη υστέρηση 20 δευτερολέπτων σε περίπτωση πυρκαγιάς. Αριθµός εγγράφου:
