1 Printed Documentation

2

3 Πίνακας Περιεχομένων Εισαγωγή... 1 Γλωσσάρι Appliance Designer... 3 Βάση δεδομένων Ortho Πώς να ξεκινήσετε Πώς να ξεκινήσετε Εκτέλεση του ApplianceDesigner Δημιουργία μιας νέας καταχώρισης στη βάση δεδομένων Επιστροφή στην καταχώριση της βάσης δεδομένων TRIOS Προετοιμασία Εξαγωγή Περιβάλλον χρήσης Appliance Designer Περιβάλλον χρήσης ApplianceDesigner Κύρια γραμμή εργαλείων Γραμμή εργαλείων Οπτικοποίηση Πρόσθετες προβολές επιπέδων Διαδραστικά εργαλεία Διαδραστικά εργαλεία Διατομή Αφαίρεση υποσκαφών Τρισδιάστατες μετρήσεις και προσαρμοσμένη ανάλυση Αρθρωτήρας Αρθρωτήρας Τρόπος προσαρμογής σχεδιασμού τμήματος στον αρθρωτήρα Καρτέλα Στοιχεία Καρτέλα Στοιχεία Τμήμα Τμήμα Φλοιός Μπάρα Συνδυασμός εκμαγείων Φόρτωση εκμαγείου Καρτέλα Χαρακτηριστικά Οδηγός ροής εργασιών iii

4

5 Appliance Designer 2012 Εγχειρίδιο χρήσης Εισαγωγή Το Appliance Designer είναι ένα ευέλικτο πρόγραμμα που σχεδιάστηκε ως εργαλειοθήκη για τη δημιουργία των περισσοτέρων από τα είδη ορθοδοντικών διατάξεων. Η δομή του επιτρέπει τη μέγιστη δυνατή ευελιξία στη διαδικασία σχεδίασης: Τα βασικά εργαλεία μπορούν να εφαρμοστούν με οποιαδήποτε αλληλουχία Οποιοδήποτε εκμαγείο μπορεί να εξαχθεί για παραγωγή (δηλ. είτε κάποιο τροποποιημένο εκμαγείο οδοντοστοιχίας που χρησιμοποιείται ως κύριο είτε η ίδια η διάταξη) Υποστηρίζεται κάθε συνδυασμός ενεργών τρισδιάστατων εκμαγείων (προσθήκη ή αφαίρεση) Τα στοιχεία βιβλιοθήκης STL μπορούν να εφαρμοστούν σε οποιαδήποτε τρισδιάστατα εκμαγεία Υποστηρίζονται προκαθορισμένα προφίλ και παράμετροι 1

6 Printed Documentation Υποστηρίζεται η πλήρης εξαγωγή και εισαγωγή του προτύπου σχεδίασης, ώστε να διασφαλιστεί η παραγωγικότητα και η συνοχή των σχεδίων Η εικονική άρθρωση επιτρέπει τη βελτιστοποίηση του σχεδίου της διάταξης για τη συγκεκριμένη σύγκλειση του ασθενούς OS-AD A-EL 2

7 Γλωσσάρι Appliance Designer Τμήμα: το τμήμα αποτελεί το μεμονωμένο στοιχείο μιας διάταξης. Αποτελείται από στοιχεία και χαρακτηριστικά και, συνήθως, κατασκευάζεται μεμονωμένα. Για παράδειγμα, μια διάταξη μπορεί να κατασκευαστεί από δύο ξεχωριστά τμήματα: ένα για την άνω γνάθο και ένα για την κάτω, τα οποία θα στερεωθούν μεταξύ τους. Στοιχείο: το στοιχείο είναι ένα μπλοκ κατασκευής για τη διάταξη. Τα 5 βασικά είδη στοιχείων είναι: Φλοιός: περιτύλιξη της επιφάνειας με σταθερή απόσταση μετατόπισης. Μπάρα: ένα τρισδιάστατο εκμαγείο που βασίζεται σε κάποιο δισδιάστατο προφίλ, επιτρέπει την εφαρμογή προκαθορισμένων παραμέτρων και γεωμετριών. Συνδυασμός εκμαγείων: προσθήκη ή αφαίρεση 2 γεωμετριών εκμαγείων Αφαίρεση υποσκαφών: γεμίζει τις υποσκαφές για την προσομοίωση π.χ. του κερώματος των εκμαγείων Φόρτωση εκμαγείου: φορτώνει οποιοδήποτε STL για να χρησιμοποιηθεί ως οπτικός οδηγός ή το συνδυάζει με τη διάταξη Χαρακτηριστικά: υποδεικνύει τις συγκεκριμένες παραμέτρους σχεδιασμού που εφαρμόζονται σε ένα στοιχείο. Πρόσθετα χαρακτηριστικά, που μπορούν να εφαρμοστούν σε οποιοδήποτε ενεργό τρισδιάστατο εκμαγείο (δηλ. όχι μόνο στα στοιχεία) είναι: Πρόσθετα χαρακτηριστικά: Τροποποίηση εκμαγείου: ένα σετ εργαλείων σμίλευσης για την προσθήκη, την αφαίρεση υλικού ή την εξομάλυνση της επιφάνειας του εκμαγείου. 3

8 Printed Documentation Προσαρτήματα: επιτρέπει την τοποθέτηση ενός αντικειμένου STL από τη βιβλιοθήκη στο ενεργό τρισδιάστατο εκμαγείο. Εικονικό εκμαγείο - μια ρύθμιση προσαρτήματος ως εικονικό εκμαγείο θα εμφανίζεται στην οθόνη αλλά δεν θα έχει επίπτωση στην υφιστάμενη γεωμετρία, εκτός εάν ενεργοποιηθεί μία από τις δύο ακόλουθες επιλογές: Ή Προσθετικά εκμαγεία+: όταν είναι ενεργοποιημένη η επιλογή αυτή, η γεωμετρία του προσαρτήματος προστίθεται στη γεωμετρία του υφιστάμενου εκμαγείου (λειτουργία Boolean) Αφαιρετικά εκμαγεία: όταν είναι ενεργοποιημένη η επιλογή αυτή, η γεωμετρία του προσαρτήματος αφαιρείται από τη γεωμετρία του υφιστάμενου εκμαγείου (λειτουργία Boolean) Ετικέτες ονομασίας: τοποθετεί μια μοναδική ετικέτα ονομασίας στο ενεργό τρισδιάστατο εκμαγείο για το διαχωρισμό του. Ροές εργασιών: ακολουθία στοιχείων και χαρακτηριστικών που χρησιμοποιούνται για τη δημιουργία μιας διάταξης ή ενός τμήματος. Πρότυπο: το πρότυπο επιτρέπει την εκ νέου εφαρμογή μιας δεδομένης ροής εργασιών σε κάποιο άλλο σύνολο εκμαγείων ασθενούς. 4

9 Λεξικό Appliance Designer 5

10

11 Βάση δεδομένων Ortho 1.1 Πώς να ξεκινήσετε 1 Πώς να ξεκινήσετε Στην ενότητα αυτή περιγράφονται οι αρχές της διαχείρισης των εκμαγείων στο ApplianceDesigner. Το κεφάλαιο είναι χωρισμένο σε τρία μέρη: το πρώτο μέρος αφορά την καταχώριση νέου ασθενούς, το δεύτερο αφορά την εργασία σε περιπτώσεις που έχουν ήδη δημιουργηθεί και το τρίτο αφορά την εκτέλεση μιας ανεξάρτητης περιόδου εργασίας χωρίς προσαρτήματα βάσης δεδομένων ασθενών. 1.1 Εκτέλεση του ApplianceDesigner Το ApplianceDesigner εκκινείται με διπλό κλικ στο εικονίδιο επιφάνειας εργασίας ApplianceDesigner ή μέσω του μενού Έναρξη των Windows : Έναρξη- >Προγράμματα->3Shape->ApplianceDesigner. Όταν εκκινείται η εφαρμογή, εμφανίζεται η παρακάτω οθόνη. 7

12 Printed Documentation Δημιουργία μιας νέας καταχώρισης στη βάση δεδομένων Νέος ασθενής Προτού ξεκινήσετε μια περίοδο λειτουργίας ανάλυσης, πρέπει να δημιουργήσετε μια βάση δεδομένων ασθενών. Για να δημιουργήσετε ένα νέο ασθενή, κάντε κλικ στο κουμπί Σύνολο εκμαγείων ασθενούς στην Κύρια γραμμή εργαλείων και επιλέξτε το κουμπί Νέος ασθενής. Εμφανίζεται η φόρμα Πληροφορίες νέου ασθενούς. 8

13 Βάση δεδομένων Ortho Νέο σύνολο εκμαγείων Το βήμα Νέο σύνολο εκμαγείων δημιουργεί το σύνολο εκμαγείων για τον τρέχοντα ασθενή, επιτρέποντάς σας να συμπληρώσετε ένα πλαίσιο διαλόγου. Κάντε κλικ στο κουμπί Νέο σύνολο εκμαγείων εκμαγείων ασθενούς: για να εμφανιστεί το παράθυρο Πληροφορίες νέου συνόλου 9

14 Printed Documentation Στην ενότητα Προσάρτηση εκμαγείου, μπορείτε να επιλέξετε το νέο σύνολο εκμαγείων που προορίζεται για εισαγωγή. Κάντε κλικ στο Δημιουργία για να αποθηκεύσετε τα δεδομένα που εισάγατε. Η περιγραφή των πεδίων στη φόρμα παρέχεται παρακάτω: Αναγνωριστικό συνόλου εκμαγείων Αντιστοιχεί στη συμβολοσειρά αναγνωριστικού που προσδιορίζει μοναδικά το σύνολο εκμαγείων για ένα συγκεκριμένο ασθενή. Σχόλιο Εδώ μπορούν να προστεθούν οποιαδήποτε σχόλια σχετικά με την παραγγελία ή το εκμαγείο. Χειριστής Συμπληρώστε το όνομα ή τον κωδικό του χειριστή που εκτελεί την ανάλυση συνόλου εκμαγείων. Ημερομηνία συνόλου εκμαγείων Η ημερομηνία που δημιουργήθηκε το εκμαγείο (η προεπιλεγμένη ημερομηνία μπορεί να τροποποιηθεί). Ημερομηνία σάρωσης και Ώρα σάρωσης Η ημερομηνία και η ώρα που πραγματοποιήθηκε η σάρωση (η προεπιλεγμένη ημερομηνία και ώρα μπορεί να τροποποιηθεί). Σημείωση: Οι πληροφορίες που καθορίζονται στις ενότητες Νέος ασθενής και Νέο σύνολο εκμαγείων ασθενούς εμφανίζονται στην κάτω αριστερή γωνία του παραθύρου περιόδου εργασίας για αναφορά Άνοιγμα εκμαγείων για ασθενή 10

15 Βάση δεδομένων Ortho Ακολουθήστε τα βήματα που περιγράφονται παρακάτω για να ανοίξετε τα υφιστάμενα εκμαγεία: Βήμα 1: Επιλέξτε τα εκμαγεία για τη φόρμα Επιλέξτε το κουμπί Άνοιγμα εκμαγείων φόρμα Άνοιγμα εκμαγείων: στην Κύρια γραμμή εργαλείων. Εμφανίζεται η Γενικά: Επιλέξτε οποιοδήποτε από τα 2 εκμαγεία για να εντοπίσετε αυτόματα το συμπληρωματικό εκμαγείο και να ανοίξετε το σύνολο εκμαγείων. Μπορούν να φορτωθούν σε τρεις μορφές:.stl,.wrl,.dcm. Εκμαγείο άνω γνάθου: Επιλέξτε ένα εκμαγείο άνω γνάθου μόνο, για να το φορτώσετε στο σύστημα. Εκμαγείο κάτω γνάθου: Επιλέξτε ένα εκμαγείο κάτω γνάθου μόνο, για να το φορτώσετε στο σύστημα. 11

16 Printed Documentation Βήμα 2: Φορτώστε τα εκμαγεία στη φόρμα Για να αναζητήσετε ένα σύνολο εκμαγείων στο Orthodontics Control Panel, χρησιμοποιήστε τα κουμπιά Πλοήγηση κάτω από καθένα από τα κενά πεδία. Η προεπιλεγμένη διαδρομή του φακέλου με τα αρχεία της βάσης δεδομένων ασθενών είναι C:\Program Files\3Shape\OrthoData. Μπορείτε να αναζητήσετε αποκλειστικά τα εκμαγεία άνω γνάθου ή κάτω γνάθου με χρήση του πεδίου εκμαγείου Άνω γνάθου ή εκμαγείου Κάτω γνάθου του παραθύρου. Αν απαιτούνται και τα δύο τμήματα ενός συνόλου εκμαγείων, τότε μπορείτε είτε να τα επιλέξετε με χρήση της επιλογής που περιγράφεται παραπάνω είτε να αναζητήσετε οποιοδήποτε από τα δύο εκμαγεία στο πεδίο Γενικά. Το σύστημα εντοπίζει αυτόματα το αντίστοιχο εκμαγείο του ζεύγους στον ίδιο φάκελο, για να σχηματίσει ένα διπλό εκμαγείο με σωστή σύγκλειση για περαιτέρω επιθεώρηση. 12

17 Βάση δεδομένων Ortho Βήμα 3: Επιλέξτε Εμφάνιση προεπισκόπησης για να δείτε τις επιλογές που έγιναν στα πλαίσια προεπισκόπησης στα δεξιά του παραθύρου. Βήμα 4: Επιλέξτε Περιορισμός εκμαγείων βάσης δεδομένων σε...τρίγωνα για να μειώσετε τον αριθμό των τριγώνων στο εκμαγείο σε μια προκαθορισμένη τιμή. Βήμα 5: Κάντε κλικ στο Περιστροφή για να ορίσετε την κατάλληλη γωνία περιστροφής για τη σχετική θέση των εκμαγείων άνω και κάτω γνάθου. Στο νέο παράθυρο που εμφανίζεται αμέσως μόλις πατήσετε το κουμπί Περιστροφή, μετακινήστε τη μπάρα κύλισης Μοίρες περιστροφής (ελάχιστη τιμή -180, μέγιστη τιμή 180 ) για να ρυθμίσετε τη γωνία περιστροφής στην απαραίτητη τιμή. Δείτε τις αλλαγές που πραγματοποιήθηκαν στα πλαίσια προεπισκόπησης που παρέχονται, για να σας βοηθήσουν να ελέγξετε την περιστροφή της άνω γνάθου, της κάτω γνάθου και των λειτουργιών σύγκλεισης. Βήμα 6: Κάντε κλικ στο Φόρτωση για να προβάλετε τα επιλεγμένα εκμαγεία στο παράθυρο περιόδου εργασίας και να ξεκινήσετε την περίοδο εργασίας ανάλυσης Επιστροφή στην καταχώριση της βάσης δεδομένων 13

18 Printed Documentation Σύνολο εκμαγείων ασθενούς Η επιλογή Σύνολο εκμαγείων ασθενούς σας επιτρέπει να εκκινήσετε την περίοδο εργασίας ανάλυσης. Μια άλλη επιλογή για την έναρξη μιας περιόδου εργασίας ανάλυσης είναι να ανοίξετε ένα υπάρχον σύνολο εκμαγείων ασθενούς κάνοντας κλικ στο κουμπί Σύνολο εκμαγείων ασθενούς στην Κύρια γραμμή εργαλείων. Κατόπιν εμφανίζεται το κενό παράθυρο Άνοιγμα περίπτωσης ασθενούς που σας προτείνει να αναζητήσετε έναν ασθενή. Άνοιγμα παραθύρου περίπτωσης ασθενούς Μπορείτε να χρησιμοποιήσετε δύο επιλογές για την αναζήτηση των περιπτώσεων στο σύστημα: Αναζήτηση Χρησιμοποιήστε τη ράβδο Αναζήτησης στη δεξιά γωνία του παραθύρου, για να δείτε τα σύνολα εκμαγείων προς εξέταση. Πατήστε το μπλε τρίγωνο στη γωνία του πεδίου για να εφαρμόσετε διαφορετικά κριτήρια αναζήτησης. Κάντε κλικ στο κουμπί Αναζήτηση αφήνοντας το πεδίο Αναζήτησης κενό για να δείτε όλα τα διαθέσιμα σύνολα εκμαγείων που έχουν διαμορφωθεί στον Πίνακα ελέγχου. Μια λίστα ασθενών, ταξινομημένων κατά αναγνωριστικό, εμφανίζεται στην ενότητα Επιλογή ασθενούς, προσφέροντας σύνολα εκμαγείων για περαιτέρω εξέταση. Σύνθετη αναζήτηση Χρησιμοποιήστε την επιλογή Σύνθετη αναζήτηση για ακριβέστερα αποτελέσματα: 14

19 Βάση δεδομένων Ortho Το σύστημα έχει αρκετές ενδείξεις στο κύριο παράθυρο για να σας βοηθήσει να αναζητήσετε τα απαραίτητα σύνολα εκμαγείων στον κατάλογο: α) Αν κάνετε κλικ στη ρίζα του δέντρου Επιλογή ασθενούς εμφανίζονται τα αναγνωριστικά και τα ονόματα των ασθενών. 15

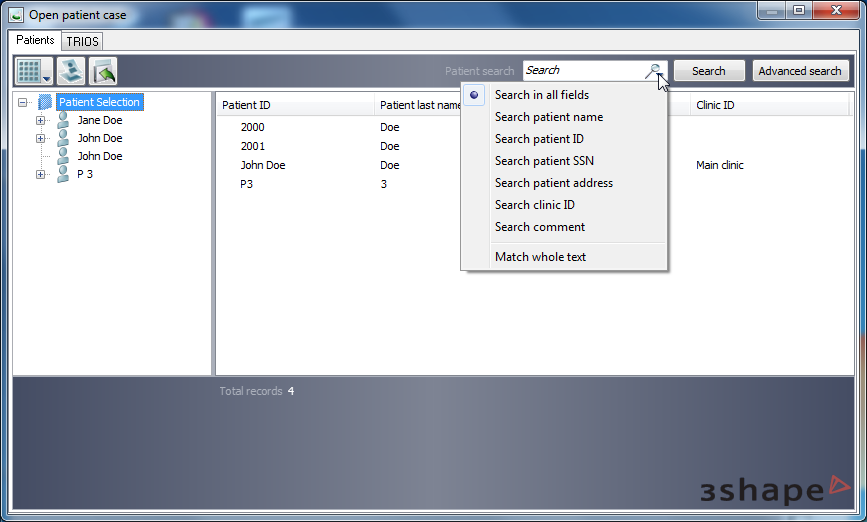

20 Printed Documentation Επιλογή ασθενούς Οι διαθέσιμες επιλογές προεπισκόπησης σε αυτό το στάδιο είναι: Επιλογή Λειτουργία Νέος ασθενής δημιουργεί ένα νέο ασθενή στη βάση δεδομένων ασθενών (ανατρέξτε στο κεφάλαιο Νέος ασθενής). Εισαγωγή από αρχείο επιτρέπει την εισαγωγή εκμαγείων από άλλους φακέλους. Εάν επιλέξετε το κουμπί Εισαγωγή από αρχείο ανοίγει το παράθυρο Εισαγωγή, όπου μπορείτε να επιλέξετε το φάκελο από τον οποίο θα γίνει εισαγωγή του αρχείου. Η μορφή των αρχείων εισαγωγής είναι.3sz. 16

21 Βάση δεδομένων Ortho Εισαγωγή από αρχείο β) Αν κάνετε κλικ σε ένα από τα αναγνωριστικά (ονόματα) ασθενών στον κατάλογο, εμφανίζεται το αναγνωριστικό, οι χειριστές, τα σχόλια, οι ημερομηνίες συνόλου εκμαγείων και οι ημερομηνίες σάρωσης που σχετίζονται με όλα τα σύνολα εκμαγείων για το επιλεγμένο αναγνωριστικό ασθενούς. 17

22 Printed Documentation Επιλογή Λειτουργία Νέο σύνολο εκμαγείων σας επιτρέπει να δημιουργήσετε ένα νέο σύνολο εκμαγείων ασθενούς για τον επιλεγμένο ασθενή (ανατρέξτε στο κεφάλαιο Νέο σύνολο εκμαγείων). Επεξεργασία ασθενούς σας επιτρέπουν να ανοίξετε τη φόρμα υφιστάμενων πληροφοριών ασθενούς του επιλεγμένου ασθενούς για επεξεργασία. Πατήστε Αλλαγή για να αποθηκεύσετε τις αλλαγές. Εξαγωγή σε αρχείο σας επιτρέπει να αποθηκεύσετε το επιλεγμένο αρχείο στον επιλεγμένο φάκελο.* Διαγραφή ασθενούς σας επιτρέπει να αφαιρέσετε τον επιλεγμένο ασθενή από τη λίστα. * Η επιλογή Εξαγωγή σε αρχείο περιλαμβάνει διάφορες επιλογές: Επιλογή Εξαγωγή σε Αρχείο Εξαγωγή εκμαγείων Trios χωρίς τις διορθωμένες περιοχές Εξαγωγή στο CAMBridge Εξαγωγή σε ABO Λειτουργία Σας επιτρέπει να εξαγάγετε το επιλεγμένο εκμαγείο στο επιλεγμένο αρχείο*. Σας επιτρέπει να εξάγετε εκμαγεία TRIOS χωρίς τις διορθωμένες περιοχές, Εξάγει το εκμαγείο στο CAMBridge Σας επιτρέπει να εξαγάγετε το εκμαγείο διαμορφωμένο βάσει της μορφής ABO. 18

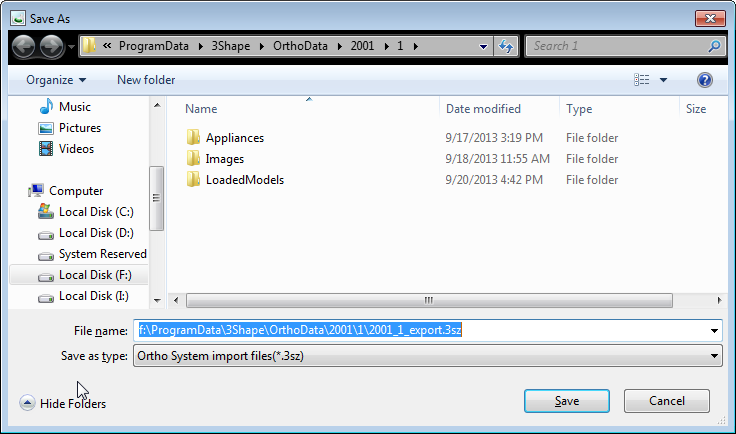

23 Βάση δεδομένων Ortho Κάνοντας κλικ στο κουμπί Εξαγωγή και επιλέγοντας Εξαγωγή σε αρχείο ανοίγετε το παράθυρο όπου μπορείτε να επιλέξετε το φάκελο στον οποίο θα γίνει η εξαγωγή. Η μορφή των αρχείων εξαγωγής είναι.3sz. Εξαγωγή σε αρχείο Επιλέγοντας το στοιχείο Εξαγωγή στο CAMbridge από τη λίστα (το κουμπί γίνεται ) μπορείτε να παρατηρήσετε την προεπισκόπηση του επιλεγμένου εκμαγείου στο παράθυρο Προεπισκόπηση εκμαγείου. 19

24 Printed Documentation Παράθυρο προεπισκόπησης εκμαγείου γ) Αν αναπτύξετε περαιτέρω το δέντρο συνόλων εκμαγείων ασθενούς και κάνετε κλικ σε ένα από τα αναγνωριστικά εκμαγείων (π.χ. 2) που αντιπροσωπεύουν το επιλεγμένο σύνολο εκμαγείων, θα εμφανιστούν εφτά προβολές που αντιστοιχούν στο συγκεκριμένο εκμαγείο. 20

25 Βάση δεδομένων Ortho Επιλογή Λειτουργία Άνοιγμα συνόλου εκμαγείων έχει ακριβώς το ίδιο αποτέλεσμα με το διπλό κλικ στο επιλεγμένο εκμαγείο, δηλαδή υποβάλλει το επιλεγμένο εκμαγείο στη διαδικασία ανάλυσης, ανοίγοντάς το στο παράθυρο περιόδου εργασίας. Επεξεργασία συνόλου εκμαγείων ανοίγει τη φόρμα υφιστάμενων πληροφοριών περίπτωσης ασθενούς και προτείνει την επεξεργασία των πεδίων που συμπληρώθηκαν προηγουμένως. Κάντε κλικ στο Αλλαγή για να αποθηκεύσετε τις αλλαγές. Η επιλογή Προετοιμασία συνόλου εκμαγείων σας επιτρέπει να δημιουργήσετε την εικονική βάση στο εκμαγείο. Νέα διάταξη σας επιτρέπει να δημιουργήσετε μια διάταξη για την επιλεγμένη περίπτωση ασθενούς. Ανανέωση προεπισκοπήσεων ανανεώνει την οπτικοποίηση των ρυθμίσεων που άλλαξαν στο Ortho Control Panel. Διαγραφή συνόλου εκμαγείων αφαιρεί το επιλεγμένο σύνολο εκμαγείων από τη λίστα. Εάν το μοντέλο δεν έχει προετοιμαστεί, επισημαίνεται με το κόκκινο κάνετε διπλό κλικ σε αυτό, ανοίγει αυτόματα το βήμα Προετοιμασία. θαυμαστικό. Εάν Σημείωση: Υπάρχουν δύο διαθέσιμες επιλογές προεπισκόπησης σε αυτό το στάδιο: Μικρές προεπισκοπήσεις και Μεγάλες προεπισκοπήσεις. Το μέγεθος των εικόνων μεγάλης προεπισκόπησης μπορεί να οριστεί στο Ortho Control Panel. Κάντε κλικ στο κουμπί Προβολές στην επάνω γραμμή εργαλείων για να διαλέξετε την πιο βολική επιλογή προβολής. 21

26 Printed Documentation Σε όλη τη διαδρομή σας μέχρι τον τελευταίο κόμβο του δέντρου επιλογής, το σύστημα σάς βοηθά να παρακολουθείτε την επιλογή παραγγελίας, καθώς και να διαχειριστείτε την ενεργή επιλογή σας με τις διαθέσιμες επιλογές. Υπάρχουν δύο ενότητες στο παράθυρο που εκτελούν αυτή την εργασία: Το σκούρο γκρι πεδίο στο κάτω μέρος του παραθύρου συνοψίζει τις πληροφορίες που σχετίζονται με την ενεργή επιλογή. Το παράθυρο πάνω γραμμής εργαλείων τροποποιεί το περιεχόμενό του σύμφωνα με την ενεργή επιλογή: Όταν κάνετε κλικ στο κουμπί Νέα διάταξη εμφανίζεται το παράθυρο διαλόγου. 22

27 Βάση δεδομένων Ortho Μπορείτε να επιλέξετε το πρότυπο από το αναπτυσσόμενο μενού. Όλα τα πρότυπα που εισάγονται στο πρόγραμμα εμφανίζονται εδώ. Εισαγάγετε το Αναγνωριστικό διάταξης και το όνομα και πατήστε Δημιουργία για να συνεχίσετε. Αφού δημιουργήσετε τη νέα διάταξη, μπορείτε να την παρατηρήσετε στη λίστα της φόρμας Άνοιγμα ασθενούς. Κάντε δεξί κλικ στο εικονίδιο Διάταξη και επιλέξτε Τροποποίηση πληροφοριών διάταξης... από το αναπτυσσόμενο μενού για να επεξεργαστείτε τις πληροφορίες της διάταξης ή Διαγραφή διάταξης για να καταργήσετε τη διάταξη. Μπορείτε επίσης να αποκτήσετε πρόσβαση σε όλες τις επιλογές που περιγράφονται παραπάνω κάνοντας δεξί κλικ στην ετικέτα (επάνω) ή στην εικόνα (κάτω) της ενεργής επιλογής: 23

28 Printed Documentation Η επιλογή Προεπισκόπηση εμφανίζει την προεπισκόπηση του επιλεγμένου εκμαγείου. Όταν κάνετε κλικ στην επιλογή αυτή, εμφανίζεται η φόρμα Τρισδιάστατης προεπισκόπησης παραγγελίας: 24

29 Βάση δεδομένων Ortho Φόρμα τρισδιάστατης προβολής παραγγελίας Άνοιγμα συνόλου εκμαγείων Προκειμένου να ολοκληρώσετε αυτό το βήμα, απαιτείται να έχει δημιουργηθεί μια περίπτωση ασθενούς (ανατρέξτε στο κεφάλαιο Νέος ασθενής). Αν ανοίξετε ένα σύνολο εκμαγείων ασθενούς στο παράθυρο περιόδου εργασίας (ανατρέξτε στο κεφάλαιο Σύνολο εκμαγείων ασθενούς), μπορείτε να χρησιμοποιήσετε την επιλογή Άνοιγμα συνόλου εκμαγείων για να δείτε μόνο την εγγραφή της περίπτωσης ασθενούς που σχετίζεται με το ανοιχτό εκμαγείο. Η λειτουργία παρέχεται προκειμένου να ανοίξετε ένα διαφορετικό σύνολο εκμαγείων για τον ίδιο ασθενή και να συγκρίνετε εκμαγεία ενώ πραγματοποιείτε μια πλήρη ανάλυση ενός μόνο συνόλου εκμαγείων. 1.2 TRIOS Το Appliance Designer μπορεί να επεξεργάζεται παραγγελίες που σαρώνονται με το TRIOS. Αφού συνδέσετε το σύστημα Ortho στο Trios (βρείτε περισσότερες πληροφορίες στο εγχειρίδιο του Ortho Control Panel) μπορείτε να επεξεργάζεστε τις παραγγελίες: 25

30 Printed Documentation Καρτέλα Trios 1. Τα κουμπιά λειτουργίας υποδεικνύουν τις ενέργειες που μπορούν να πραγματοποιηθούν σχετικά με την επιλεγμένη παραγγελία. Επιλογή Λειτουργία Η επιλογή Ανανέωση σας επιτρέπει να ανανεώσετε τη λίστα παραγγελιών. Η επιλογή Αποδοχήσας επιτρέπει να αποδεχτείτε την παραγγελία και να αρχίσετε να επεξεργάζεστε την περίπτωση*. Απόρριψη απορρίπτει την επιλεγμένη παραγγελία. Αποδοχή όλων σας επιτρέπει να επιλέξετε όλες τις παραγγελίες στη λίστα. Προεπισκόπηση εμφανίζει την προεπισκόπηση του σαρωμένου μοντέλου**. * Αφού κάνετε κλικ στο κουμπί Accept, αναδύεται η φόρμα Αποδοχής των επιλεγμένων παραγγελιών: 26

31 Βάση δεδομένων Ortho Αποδοχή επιλεγμένων παραγγελιών Η επιλεγμένη παραγγελία θα επισημανθεί με το σύμβολο του λουκέτου. Όταν πατήσετε Αποδοχή λαμβάνετε το μήνυμα: Πατήστε OK. Θα ανοίξει αυτόματα η φόρμα Τοποθεσιών του Πίνακα ελέγχου. Συμπληρώστε τις πληροφορίες και πατήστε Αποθήκευση: 27

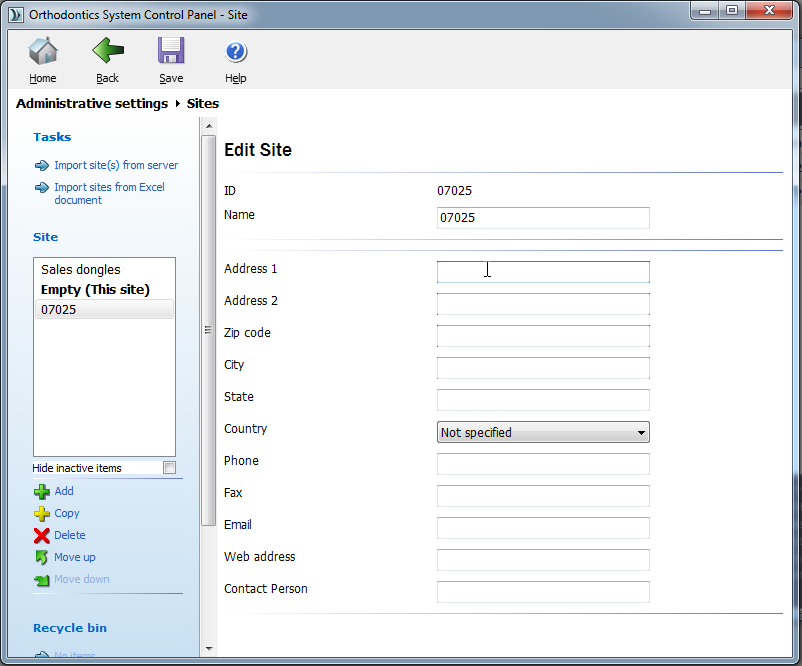

32 Printed Documentation Συμπλήρωση των πληροφοριών Τοποθεσιών για την παραγγελία στo Ortho Control Panel ** Κάνοντας κλικ στο κουμπί Προεπισκόπηση εμφανίζεται η φόρμα Τρισδιάστατης προεπισκόπησης παραγγελίας: 28

33 Βάση δεδομένων Ortho Φόρμα προεπισκόπησης 2. Το δέντρο παραγγελιών Trios περιέχει τους φακέλους με τις τρεχόντως διαθέσιμες παραγγελίες. 3. Μπορείτε να ανοίξετε τη λίστα επιλογών που διπλασιάζει τα κουμπιά ενεργειών, κάνοντας διπλό κλικ στις επιθυμητές παραγγελίες στη Λίστα παραγγελιών: 29

34 Printed Documentation 1.3 Προετοιμασία Όταν κάνετε κλικ στην επιλογή Προετοιμασία συνόλου εκμαγείων, μεταφέρεστε στο βήμα Ρύθμιση ευθυγράμμισης επιπέδου Προετοιμασία. αφού μεταβείτε στην ενότητα Ενότητα ευθυγράμμισης επιπέδου Ακολουθώντας τα επόμενα βήματα θα δημιουργήσετε την εικονική βάση στο εκμαγείο: 1. Τοποθετήστε τα σημεία που υποδεικνύουν το επίπεδο σύγκλεισης ακολουθώντας τις οδηγίες που παρέχονται στο παράθυρο Ευθυγράμμιση επιπέδου: 30

35 Βάση δεδομένων Ortho Ένδειξη επιπέδου σύγκλεισης 2. Σχεδιάστε μια κόκκινη γραμμή στο επίπεδο σύγκλεισης για να δημιουργήσετε το Οβελιαίο επίπεδο: 31

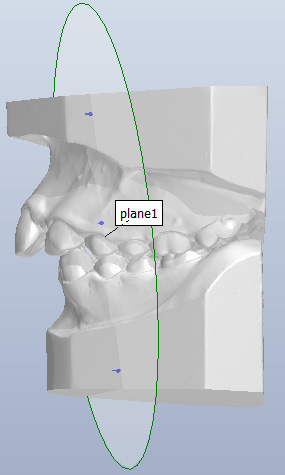

36 Printed Documentation Σχεδίαση ενός Οβελιαίου επιπέδου 3. Η θέση του Οβελιαίου επιπέδου μπορεί να ρυθμιστεί χειροκίνητα (γίνεται κίτρινη όταν είναι ενεργοποιημένη): 32

37 Βάση δεδομένων Ortho Μετακινήστε το μπλε σημείο ελέγχου (1) για να αλλάξετε τη θέση του επιπέδου κατά μήκους του Επιπέδου σύγκλεισης. Σύρετε το κόκκινο σημείο ελέγχου (2) για να αλλάξετε τη γωνία του επιπέδου. Κάντε κλικ στο ΟΚ για να μεταβείτε στο επόμενο βήμα. 4. Μεταφέρεστε στο βήμα Εικονική βάση. Σε αυτό το βήμα δημιουργείτε την εικονική βάση χρησιμοποιώντας επιλογές όπως Καθορισμός τομής, Εφαρμογή βάσης και Δημιουργία βάσης. Καθορισμός τομής 33

38 Printed Documentation Επιλογή Καθορισμού τομής Χρησιμοποιήστε τις ακόλουθες επιλογές για να διεκπεραιώσετε αυτό το βήμα: Επιλογή Λειτουργία Άνω/Κάτω βάση αλλάζουν την οπτικοποίηση των αντίστοιχων εκμαγείων για καλύτερη επισκόπηση. Προηγούμενο/Επόμενο. Καθορισμός τομής χρησιμοποιείται για τη σχεδίαση της τιμής. Εφαρμογή βάσης προσαρμόζει τη βάση. Δημιουργία βάσης δημιουργεί μια νέα βάση. Γρήγορη επεξεργασία καμπύλης spline Εκκαθάριση καμπυλών Βελτιωμένη αυτόματη προσαρμογή βάσεων Εάν είναι ενεργοποιημένη η επιλογή αυτή, σας επιτρέπει να τοποθετήσετε την καμπύλη σύρωντάς τη στην επιφάνεια αντί να τοποθετήσετε σημεία ελέγχου. Αφαιρεί τις λανθασμένες καμπύλες. Εάν είναι ενεργοποιημένη η επιλογή αυτή, επιτρέπει αυτόματη προσαρμογή του εκμαγείου στην εικονική βάση. Αποφασίστε ποιο τμήμα του εκμαγείου θέλετε να αφήσετε, κάντε κλικ στο κουμπί Καθορισμός τομής αν δεν βρίσκεστε ήδη σε αυτό το βήμα και τοποθετήστε τα σημεία της καμπύλης πάνω από την καμπύλη του εκμαγείου για να καθορίσετε την τομή. Κάντε κλικ στο πρώτο σημείο της καμπύλης για να την κλείσετε. 34

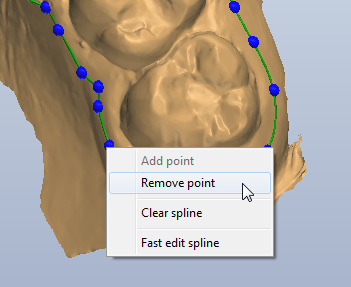

39 Βάση δεδομένων Ortho Προσαρμόστε χειροκίνητα την καμπύλη σύροντας τα σημεία με το δρομέα στην απαιτούμενη θέση. Επεξεργασία καμπύλης spline Από τις επιλογές του μενού δεξιού κλικ με το δρομέα τοποθετημένο πάνω από την καμπύλη τομής, μπορείτε να εφαρμόσετε Προσθήκη νέων ή Κατάργηση των υποδεικνυόμενων σημείων καμπύλης, να πραγματοποιήσετε Εκκαθάριση καμπύλης ή να χρησιμοποιήσετε τη λειτουργία Ταχεία επεξεργασία για να διορθώσετε την καμπύλη. Υπόδειξη: Για να δημιουργήσετε τις μικρότερες εικονικές βάσεις, επιλέξτε το παρεχόμενο εκμαγείο βάσης τόξου από τη λίστα εκμαγείων βάσης. Μπορείτε επίσης να εισάγετε τα δικά σας εκμαγεία βάσης. Ανατρέξτε στο εγχειρίδιο του Ortho Control Panel (κεφάλαιο Δομικά στοιχεία) για να μάθετε πώς μπορείτε να προσθέσετε αυτά τα εκμαγεία στη λίστα. Επιλέξτε τα εκμαγεία βάσης arch_man/arch_max από το αναπτυσσόμενο μενού στην ενότητα Επιλογή μοντέλου βάσης. 35

40 Printed Documentation Εφαρμογή βάσης Αφού τοποθετηθούν οι καμπύλες άνω και κάτω γνάθου, κάντε κλικ στο κουμπί Επόμενο ή το κουμπί Εφαρμογή βάσης για να μεταβείτε στο βήμα Εφαρμογή βάσης. Μπορείτε να προσαρμόσετε τον προσανατολισμό της βάσης σύροντας τα βιολετί σημεία και το μέγεθος της βάσης με τα πράσινα σημεία του ορθογωνίου πλαισίου ορίων. Κάντε κλικ και κρατήστε πατημένο το κουμπί του ποντικιού για να σύρετε το ορθογώνιο πλαίσιο ορίων στην απαιτούμενη θέση. Εφαρμογή βάσης Οι ακόλουθες παράμετροι της βάσης μπορούν να τροποποιηθούν: Επιλογή Προβολή εικονικής βάσης Συμμετρική διαβάθμιση Περιορισμός βάσης σε Καμπυλότητα Απόστ. μεταξύ βάσεων Μετατόπιση Λειτουργία Αλλάζει την οπτικοποίηση της εικονικής βάσης. Καθορίζει αν το ορθογώνιο πλαίσιο ορίων προσαρμόζεται συμμετρικά όταν σύρεται από τα πράσινα σημεία. Καθορίζει την ποσότητα περιορισμού των τριγώνων βάσης (δείτε την παρακάτω εικόνα). Καθορίζει την ποσότητα καμπυλότητας για το εκμαγείο βάσης κατά μήκος των πλευρών (δείτε την παρακάτω εικόνα). Καθορίζει την απόσταση ανάμεσα στις βάσεις άνω και κάτω γνάθου. Καθορίζει την απόσταση ανάμεσα στα αρχικά σχήματα της βάσης και το εκμαγείο χωρίς βάση. 36

41 Βάση δεδομένων Ortho Να επιτρέπεται η τοποθέτηση καμπυλών εκτός ορίων Εάν επιλογή, επιτρέπει την τοποθέτηση καμπυλών εκτός του πλαισίου εφαρμογής βάσης. ΣΗΜΑΝΤΙΚΟ: Αν η καμπύλη τομής δεν περιέχεται στο μπλε εκμαγείο βάσης στο στάδιο Εφαρμογή βάσης, δεν μπορεί να δημιουργηθεί το συνδυασμένο τρισδιάστατο εκμαγείο. Δημιουργία βάσης Αφού ολοκληρωθούν οι προσαρμογές στο ορθογώνιο πλαίσιο ορίων στο βήμα Εφαρμογή βάσης, κάντε κλικ στο κουμπί Επόμενο ή Δημιουργία βάσης για να δημιουργήσετε την εικονική βάση. Κάντε κλικ στο OK για να κλείσετε το παράθυρο διαλόγου Εικονική βάση. Τα εκμαγεία σας εμφανίζονται πλέον με εικονικές βάσεις. Η παρακάτω εικόνα δείχνει την εικονική βάση με χρήση των εκμαγείων STL των βάσεων τόξου άνω γνάθου και τόξου κάτω γνάθου που περιλαμβάνονται στο λογισμικό: 5. Σμίλευση άνω γνάθου/κάτω γνάθου ανοίγει αυτόματα. Εδώ μπορείτε να επεξεργαστείτε τα αποτελέσματα των προηγούμενων βημάτων. Περισσότερες πληροφορίες για τα εργαλεία σμίλευσης θα βρείτε στην ενότητα Χαρακτηριστικά. 6. Πατήστε Τέλος για να τερματίσετε τη διαδικασία και να αποθηκεύσετε το προετοιμασμένο εκμαγείο. Θα μεταφερθείτε αυτόματα στην ενότητα Άνοιγμα περίπτωσης ασθενούς. 37

42 Printed Documentation Σημείωση: Εάν θέλετε να ευθυγραμμίσετε τις γνάθους, θα πρέπει πρώτα να επιστρέψετε στο βήμα Σύγκλειση: Το βήμα Σύγκλειση σας βοηθά να ευθυγραμμίσετε τα άνω και κάτω εικονικά εκμαγεία Πλαίσιο μεταφ.: 1. Κάντε κλικ είτε στο άνω είτε στο κάτω εικονικό εκμαγείο για να οπτικοποιήσετε το αντίστοιχο ορθογώνιο πλαίσιο ορίων. 2. Σύρετε τα μωβ σημεία ελέγχου στα άκρα των βελών άξονα (γίνονται κίτρινα) για να ορίσετε την τελική θέση του εκμαγείου. Εισαγάγετε τις απαραίτητες τιμές για την Απόσταση άνω γνάθου και την Απόσταση κάτω γνάθου για να μετακινήσετε το άνω και το κάτω εκμαγείο προς τα επάνω και προς τα κάτω. Κουμπιά με βέλη: 1. Κάντε κλικ είτε στο άνω είτε στο κάτω εικονικό εκμαγείο για να οπτικοποιήσετε τα πράσινα βέλη. 38

43 Βάση δεδομένων Ortho 2. Κάντε κλικ σε ένα από τα τέσσερα πράσινα βέλη για να ορίσετε την τελική θέση του εκμαγείου. Κρατήστε πατημένο το πλήκτρο CTRL για περιστροφή. Βήμα μετάβασης ορίζει την απόσταση για την οποία μετακινείται προς τα πάνω ή προς τα κάτω το εκμαγείο με ένα κλικ στο βέλος. Βήμα περιστροφής ορίζει το βαθμό περιστροφής του εκμαγείου. 1.4 Εξαγωγή Η ενότητα Εξαγωγή σας επιτρέπει να εφαρμόζετε αλλαγές στις ρυθμίσεις για την επιλογή Εξαγωγής στον προορισμό αρχείων του Appliance Designer και του Ortho Analyzer του συστήματος Ortho, σε μοναδικά ονόματα αρχείων κ.λπ. (για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου του συστήματος Ortho). Σημείωση: Οι παράμετροι αυτές θα ισχύουν για τα τρισδιάστατα μοντέλα που δημιουργούνται μέσω του Εξαγωγή εκμαγείου ως στο λογισμικό Ortho Analyzer και Appliance Designer, αλλά και στις λειτουργίες εξαγωγής στο πρόγραμμα πλοήγησης ασθενών του συστήματος Ortho. 1. Εξαγωγή εκμαγείου ως 39

44 Printed Documentation Αλλαγή τύπου αρχείου / επέκτασης (STL ή DCM) και Αλλαγή ονόματος αρχείου (τυπικό ή μοναδικό αναγνωριστικό). 2. Εξαγωγή εκμαγείων, ασθενών ή ομάδων ασθενών από το σύστημα Ortho: Εξαγωγή ασθενούς από τη διεπαφή του προγράμματος πλοήγησης ασθενών 40

45 Βάση δεδομένων Ortho Εξαγωγή συνόλου εκμαγείων από τη διεπαφή του προγράμματος πλοήγησης ασθενών 41

46 Printed Documentation Εξαγωγή ομάδας ασθενών 42

47 Βάση δεδομένων Ortho 43

48

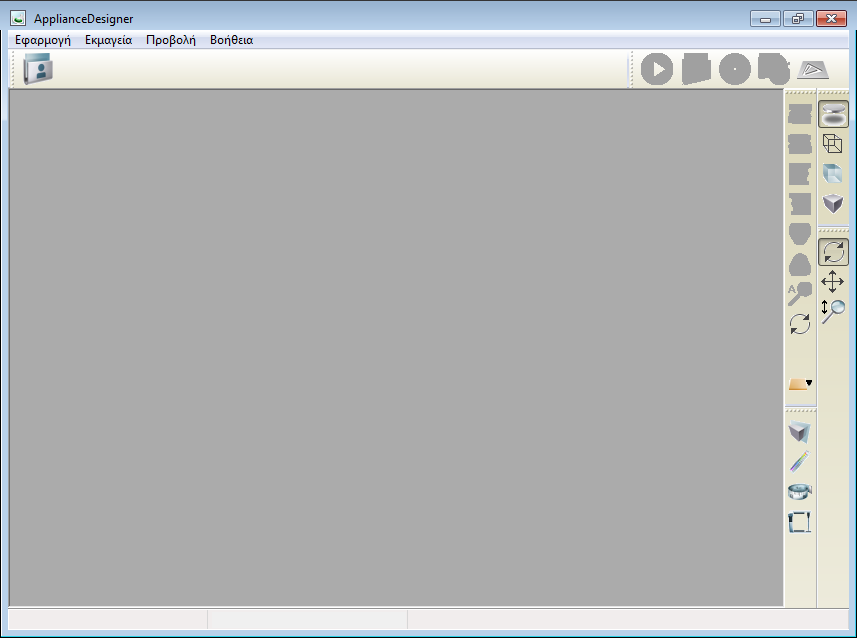

49 2 Περιβάλλον χρήσης Appliance Designer 2 Περιβάλλον χρήσης ApplianceDesigner Το περιβάλλον χρήσης αποτελείται από τους τέσσερεις τομείς που υποδεικνύονται στην παρακάτω εικόνα: 1. Κύρια γραμμή εργαλείων 2. Πίνακας λειτουργιών 3. Παράθυρο Περίοδος εργασίας 4. Γραμμή εργαλείων Οπτικοποίηση Στις παρακάτω ενότητες αναλύονται διεξοδικά όλα τα στοιχεία του περιβάλλοντος χρήσης. 2.1 Κύρια γραμμή εργαλείων 45

50 Printed Documentation Η κύρια γραμμή εργαλείων περιέχει λειτουργίες που σχετίζονται με τη διαχείριση της ανάλυσης και των διαδικασιών σχεδιασμού: Εικονίδιο Ενέργεια Σύνολο εκμαγείων ασθενούς - Φορτώνει σύνολα εκμαγείων ασθενούς που δημιουργήθηκαν προηγουμένως από τη βάση δεδομένων ασθενών. Πρότυπα - Διαχειρίζεται τα πρότυπα για το πρόγραμμα. Ανακατασκευή όλων των στοιχείων - Επιτρέπει την ανακατασκευή όλων των φορτωμένων στοιχείων. Άνοιγμα εκμαγείων - Ανοίγει τα εκμαγεία που απαιτούνται για επιθεώρηση και τα εισάγει στο σύστημα. Αποθήκευση σχεδιασμού - Αποθηκεύει την τρέχουσα περίοδο εργασίας ανάλυσης στο προεπιλεγμένο αρχείο. Εξαγωγή εκμαγείων ως... - Αποθηκεύει την τρέχουσα περίοδο εργασίας ανάλυσης στο επιλεγμένο αρχείο. Μόλις επιλέξετε το κουμπί Εξαγωγή εκμαγείων ως... εμφανίζεται το παράθυρο Εξαγωγή εκμαγείων, το οποίο εμφανίζει όλα τα εκμαγεία και τα στοιχεία: Επιλέξτε τη διαδρομή για τα αποθηκευμένα εκμαγεία και κάντε κλικ στο OK. Μπορείτε να προσαρμόσετε τις γενικές ρυθμίσεις εφαρμογής. Μεταβείτε στην επιλογή Εφαρμογή->Προτιμήσεις. Εμφανίζεται το παράθυρο Προτιμήσεις: 46

51 2 Περιβάλλον χρήσης Appliance Designer Το παράθυρο Προτιμήσεις περιέχει τρεις καρτέλες. Στο δέντρο Χαρακτηριστικά, ορίστε τις παραμέτρους για την καρτέλα Χαρακτηριστικά στο ApplianceDesigner. Η καρτέλα Γλώσσα σας επιτρέπει να επιλέξετε τη γλώσσα του προγράμματος από το αναπτυσσόμενο μενού. Η καρτέλα Οπτικοποίηση προσφέρει μια επιλογή τετραγωνιδίων για την προσαρμογή της προβολής του εκμαγείου στο πρόγραμμα. Κάντε κλικ στο OK για να αποθηκεύσετε τις ρυθμίσεις. Το κουμπί Εκμαγεία ανοίγει τη λίστα των επιλογών που αντιγράφουν τις λειτουργίες στην Κύρια γραμμή εργαλείων. Το κουμπί Προβολή σας επιτρέπει να προσαρμόσετε την όψη της καρτέλας Στοιχεία. 47

52 Printed Documentation Μπορείτε να εργαστείτε με πρότυπα στο πρόγραμμα. Κάντε κλικ στο κουμπί για να ανοίξετε το παράθυρο Πρότυπα. Μπορείτε να επιλέξετε Προσθήκη... στη λίστα Υπάρχοντα πρότυπα. Πληκτρολογήστε το Όνομα του νέου σετ και κάντε κλικ στο OK. Χρησιμοποιήστε τα κουμπιά λειτουργιών στα δεξιά για να προσαρμόσετε την ενότητα. Μπορείτε να επιλέξετε Εξαγωγή/Εισαγωγή... επιλέγοντας τη διαδρομή εξαγωγής/εισαγωγής. Σημείωση: Παρότι ένα πρότυπο επιτρέπει την αποθήκευση και την επανεφαρμογή όλων των παραμέτρων σχεδιασμού, των στοιχείων και των χαρακτηριστικών, θα πρέπει ακόμα να καθορίσετε τα στοιχεία (π.χ. καμπύλες τομής ή σημεία ελέγχου) στο σύνολο εκμαγείων του νέου ασθενούς. 2.2 Γραμμή εργαλείων Οπτικοποίηση Η εύρεση της σωστής οπτικής γωνίας για πιο αποτελεσματική εργασία σε ένα τρισδιάστατο εκμαγείο μπορεί να είναι δύσκολη και χρονοβόρα. Το ApplianceDesigner συνοδεύεται από ένα σύνολο εργαλείων που έχουν στόχο να σας βοηθήσουν να βρείτε την ευνοϊκότερη οπτικοποίηση. Τα εργαλεία οπτικοποίησης ομαδοποιούνται στη γραμμή εργαλείων Οπτικοποίηση και σας επιτρέπουν να κάνετε τα εξής: Περιστροφή της τρισδιάστατης προβολής σε μια προκαθορισμένη γωνία: αυτό σας επιτρέπει να δείτε τα εκμαγεία από μπροστά, πίσω, επάνω, κάτω κλπ. Ορισμός της θέσης αντικειμένων στην οθόνη για αναλυτική επιθεώρηση των εκμαγείων, το ένα σε σχέση με το άλλο. Ορισμός της ορατότητας αντικειμένων με την οπτικοποίηση ενός τμήματος του εικονικού εκμαγείου, πράγμα που επιτρέπει μια πιο λεπτομερή επιθεώρηση συγκεκριμένων αντικειμένων στο εικονικό εκμαγείο. Ορισμός της διαφάνειας των αντικειμένων για την τρέχουσα λειτουργία, για την εμφάνιση ή την απόκρυψη της εσωτερικής τους δομής. Μετάβαση σε προσαρμοσμένη λειτουργία περιστροφής και πανοραμικής προβολής, η οποία επιτρέπει την περιστροφή και την ελεύθερη κίνηση αντικειμένων στην οθόνη. Τα κουμπιά στη γραμμή εργαλείων Οπτικοποίηση παρουσιάζονται στον παρακάτω πίνακα: 48

53 2 Περιβάλλον χρήσης Appliance Designer Εικονίδιο Ενέργεια Προβολή Τα κουμπιά προβολής σάς επιτρέπουν να εναλλάσσετε ανάμεσα σε ορισμένα προκαθορισμένα σημεία προβολής: Μπροστινή όψη Πίσω όψη Όψη δεξιάς πλευράς Όψη αριστερής πλευράς Πάνω όψη Προβολή βάσης Εστίαση όλων Ρυθμίζει το εκμαγείο στην προεπιλεγμένη προβολή, μέγεθος και θέση στην οθόνη, αφήνοντας ανέπαφη την τρέχουσα γωνία περιστροφής του. Πρόσθετες προβολές επιπέδων Επιτρέπει την προβολή των εκμαγείων σύμφωνα με προκαθορισμένα επίπεδα. Διατομή Επιτρέπει τη δημιουργία της δισδιάστατης διατομής του εκμαγείου σε οποιοδήποτε στάδιο της ροής εργασιών. Εμφάνιση υποσκαφών Επισημαίνει τις υποσκαφές με χρώματα, σύμφωνα με το χρωματικό πλάνο που έχει οριστεί. Τρισδιάστατες μετρήσεις Σας επιτρέπει να εκτελέσετε μετρήσεις στο εκμαγείο. Αρθρωτήρας Προσομοιώνει τις κινήσεις του εκμαγείου στον αρθρωτήρα. Περιστροφή κλειδωμένη στον άξονα Κλειδώνει την περιστροφή στον άξονα x, y ή z. Πανοραμική προβολή Όταν είναι επιλεγμένο, κάντε δεξί κλικ και σύρετε για να μεταβείτε σε πανοραμική προβολή. Εστιασμένη προβολή Όταν είναι επιλεγμένο, κάντε δεξί κλικ και σύρετε για να αυξήσετε και να μειώσετε την εστίαση. Εμφάνιση υλικού και σκιών Επισημαίνει τα τμήματα του εκμαγείου με τα αντίστοιχα χρώματα υλικών και ενεργοποιεί/απενεργοποιεί τη λειτουργία οπτικοποίησης σκιών. Εμφάνιση διαγράμματος Εμφανίζει τον τριγωνισμό των εικονικών εκμαγείων. Εμφάνιση ως διαφανές Αλλάζει το βαθμό διαφάνειας των εικονικών εκμαγείων. Εμφάνιση προοπτικής Μεταμορφώνει το εκμαγείο σε ένα ρεαλιστικό τρισδιάστατο αντικείμενο, όπου τα μακρινά αντικείμενα εμφανίζονται μικρότερα από τα κοντινά. Εμφάνιση υλικού και σκιών Εμφάνιση πλέγματος Εμφάνιση ως διαφανές Εμφάνιση προοπτικής 49

54 Printed Documentation 2.3 Πρόσθετες προβολές επιπέδων Κάντε κλικ στο κουμπί Πρόσθετες προβολές επιπέδων στη γραμμή εργαλείων Οπτικοποίηση για να ανοίξετε την επιλογή. Επιλέξτε Διαμόρφωση επιπέδων από το αναπτυσσόμενο μενού Κάντε κλικ στο κουμπί Προσθήκη στο παράθυρο Επίπεδα για να δημιουργήσετε ένα νέο επίπεδο. Δώστε ένα όνομα στο νέο επίπεδο και τοποθετήστε τρία μπλε βέλη στο εκμαγείο για να σημαδέψετε την επιφάνεια του επιπέδου: Ο σχολιασμός του επιπέδου γίνεται με το όνομά του και γίνεται κίτρινος όταν επιλεγεί. Κάντε κλικ στο OK για να αποθηκευτεί. 50

55 2 Περιβάλλον χρήσης Appliance Designer Είναι πλέον δυνατό να επιλέξετε διαφορετικές προβολές, ανάλογα με το επίπεδο που δημιουργήσατε. Σημείωση: Μπορείτε να εφαρμόσετε όποια προσαρμοσμένα επίπεδα έχουν δημιουργηθεί (και αποθηκευτεί) στο OrthoAnalyzer του Appliance Designer, επιλέγοντάς τα μέσα από τη λίστα. 51

56

57 3 Διαδραστικά εργαλεία 3 Διαδραστικά εργαλεία Διαδραστικά εργαλεία: Αυτά τα εργαλεία, τα οποία βρίσκονται στη γραμμή εργαλείων Οπτικοποίηση, μπορούν να ενεργοποιηθούν σε οποιοδήποτε βήμα της διαδικασίας ανάλυσης και σχεδιασμού. Ενεργοποίηση: Προκειμένου να αποφευχθούν οι διενέξεις στην είσοδο χρήστη ανάμεσα στην ανοιχτή Λειτουργία και το επιλεγμένο εργαλείο (αρθρωτήρας, τρισδιάστατες μετρήσεις ή δισδιάστατη διατομή) και να μπορείτε να εναλλάσσετε μεταξύ τους, κάντε κλικ στο παράθυρο του εργαλείου για να ενεργοποιήσετε το δεδομένο εργαλείο ή κάντε κλικ στο παράθυρο της λειτουργίας. Το ενεργό παράθυρο χαρακτηριστικών επισημαίνεται με μπλε χρώμα, όπως υποδεικνύεται. 3.1 Διατομή Με το κουμπί Διατομή στη γραμμή εργαλείων Οπτικοποίηση, ανοίγει η προεπισκόπηση δισδιάστατης διατομής στην κάτω δεξιά γωνία. Μπορεί να προσπελαστεί ανά πάσα στιγμή κατά τη διάρκεια της διαδικασίας διαμόρφωσης του εκμαγείου για την επιθεώρηση του σχεδίου 53

58 Printed Documentation 1. Κουμπιά μέτρησης 2. Επίπεδο διατομής Παράθυρο προσωρινού 3. επιπέδου δισδιάστατης διατομής 54

59 3 Διαδραστικά εργαλεία Βήμα 1: Σχεδίαση του επιπέδου διατομής Σχεδιάστε την κόκκινη γραμμή για να καθορίσετε το επίπεδο διατομής, κρατώντας πατημένο το αριστερό κουμπί του ποντικιού. Κάνοντας ένα κλικ στη γραμμή, δημιουργεί ται η διατομή. Μπορείτε επίσης να καθορίσετε ένα επίπεδο διατομής, τοποθετών τας τρία σημεία. Χρησιμοποιήστε τα κουμπιά χειρισμού στο παράθυρο προσωρινού επιπέδου δισδιάστατης διατομής (2): Κουμπιά προβολής - αναπτύξτε το πλήθος των επιλογών που χρησιμοποιούνται για την προσαρμογή της προβολής του επιπέδου διατομής: Επίπεδο περικοπής - Αριστερά - Αποκρύπτει τη δεξιά πλευρά του εκμαγείου σε σχέση με το επίπεδο διατομής. 55

60 Printed Documentation Επίπεδο περικοπής - Δεξιά - Αποκρύπτει την αριστερή πλευρά του εκμαγείου σε σχέση με το επίπεδο διατομής. Σταθερή κάμερα - επιτρέπει τη σταθεροποίηση του επιπέδου σε μία θέση και τη μετακίνηση του εκμαγείου αντί του επιπέδου. Πλέγμα - ενεργοποιεί/απενεργοποιεί το πλέγμα του επιπέδου διατομής. Τυπικά επίπεδα - Σας επιτρέπει να επιλέξετε το επίπεδο μέσα από το οποίο θα μεταβεί το επίπεδο διατομής. Αποθήκευση επιπέδου - Σας επιτρέπει να αποθηκεύσετε το τρέχον επίπεδο* Καθάρισμα προβολής - Αφαιρεί τη διατομή. Μέτρηση περιοχής - Σας επιτρέπει να μετρήσετε την απόσταση στο εκμαγείο, στο παράθυρο δισδιάστατης διατομής. Εκκαθάριση μέτρησης - Διαγράφει τις μετρήσεις. Εστίαση όλων - Σας επιτρέπει να αυξήσετε και να μειώσετε την εστίαση του εκμαγείου. Σημείωση: Μπορείτε να επαναχρησιμοποιήσετε και να εφαρμόσετε οποιοδήποτε προσαρμοσμένο επίπεδο έχει δημιουργηθεί (και αποθηκευτεί) στο OrthoAnalyzer του Appliance Designer, επιλέγοντάς τα μέσα από τη λίστα των Τυπικών επιπέδων. * Αφού κάνετε την επιλογή Αποθήκευση επιπέδου, θα λάβετε το αναδυόμενο παράθυρο. Κάντε την επιλογή Αποθήκευση ως νέο επίπεδο και επιβεβαιώστε την ενέργεια δίνοντας το Όνομα στο νέο επίπεδο και κάνοντας κλικ στην επιλογή Αποθήκευση: Μπορείτε να επιλέξετε οποιοδήποτε αποθηκευμένο επίπεδο στο τμήμα Τυπικά επίπεδα. 56

61 3 Διαδραστικά εργαλεία Βήμα 2: Μετακίνηση του επιπέδου διατομής: 1 - Το σημείο ελέγχου που βρίσκεται στη γωνία του επιπέδου περιστρέφει το επίπεδο δεξιόστροφα και αριστερόστροφα χωρίς να το μετακινήσει ή να αλλάξει την κλίση του. Έτσι, μπορείτε να επιλέξετε την καταλληλότερη θέση του επιπέδου για την πραγματοποίηση μετρήσεων στο πλέγμα. 2,4 - Αλλάξτε την κλίση του επιπέδου κατά μήκος του επιπέδου διατομής που είναι κάθετο σε αυτό. Για να οπτικοποιήσετε αυτό το πρόσθετο επίπεδο, ενεργοποιήστε τον μπλε κύκλο κάνοντας κλικ πάνω του για να αποκτήσει κίτρινο χρώμα. Όταν ο δρομέας τοποθετηθεί στον κίτρινο κύκλο με το δικό του κόκκινο σημείο ελέγχου να υποδεικνύει, εμφανίζεται η διαδρομή μετακίνησης. Ενώ κρατάτε πατημένο το κουμπί του ποντικιού, σύρετε το σημείο ελέγχου για να αλλάξετε την κλίση του επιπέδου διατομής. 3 - Το κεντρικό σημείο μετακινεί το επίπεδο γύρω από το εκμαγείο, αφήνοντας αμετάβλητη την κλίση του επιπέδου. 5 - Ερμηνεία επιπέδου: το σημείο ελέγχου, το οποίο βρίσκεται στον μπλε κύκλο που καθορίζει το επίπεδο, μετακινεί το επίπεδο 57

62 Printed Documentation προς τα πίσω και προς τα εμπρός χωρίς να αλλάζει την κλίση του. Προσαρμόστε τη θέση του επιπέδου, τραβώντας το ρυθμιστικό Όφσετ επιπέδου στο παράθυρο Προσωρινό επίπεδο (2). Η επιλογή Μέτρηση μήκουςαπαιτεί δύο σημεία. Μετρά την απόσταση από το ένα σημείο στο άλλο. Μπορείτε να προσαρμόσετε τον τρόπο εμφάνισης της μέτρησης, κάνοντας δεξί κλικ σε αυτή και επιλέγοντας Ιδιότητες από το αναδυόμενο μενού: Επιλέξτε Χρώμα ή τη μέτρηση, ορίστε το Πλάτος γραμμής από το αναπτυσσόμενο μενού και υποδείξτε την Τιμή εισάγοντας μη αυτόματα τις παραμέτρους στο αντίστοιχο πλαίσιο επεξεργασίας. Μπορείτε να μετακινήσετε τη μέτρηση κατά μήκος του πλέγματος, σύροντας το σημείο ελέγχου (αποκτά λευκό χρώμα όταν επιλεγεί). Μπορείτε να σχολιάσετε το σημείο ελέγχου και τη μέτρηση (εάν επιλεγεί, αποκτά λευκό χρώμα). Κάντε δεξί κλικ στο επιθυμητό αντικείμενο, επιλέξτε Σχολιασμός από το αναδυόμενο μενού και εισάγετε το κείμενο σχολιασμού στο αναδυόμενο παράθυρο. 58

63 3 Διαδραστικά εργαλεία Η επιλογή Μέτρηση γωνίας απαιτεί τρία σημεία. Με τη μέτρηση της γωνίας, το δεύτερο σημείο γίνεται η κορυφή της γωνίας. Η μέτρηση Γωνία διαθέτει μερικές πρόσθετες επιλογές που υπάρχουν στην επιλογή Ιδιότητες. Μπορείτε να επιλέξετε Επαναφορά γωνίας ή να επεξεργαστείτε χειροκίνητα τις παραμέτρους γωνίας. Η επιλογή Απόσταση για τη μέτρησηαπαιτεί ένα σημείο στην επιθυμητή μέτρηση και ένα σημείο στο πλέγμα. Η επιλογή Μέτρηση καμπύληςσας επιτρέπει ναμετράτε καμπυλωτές περιοχές με τη βοήθεια της καμπύλης. 59

64 Printed Documentation Η επιλογή Απόσταση κατά μήκος της κεντρικής γραμμής απαιτεί δύο σημεία. Μετρά την απόσταση σε σχέση με την κεντρική γραμμή. Η επιλογή Σημεία συμμετρίας απαιτεί ένα σημείο. Τοποθετεί αυτόματα το δεύτερο σημείο συμμετρικά προς το επιλεγμένο κατά μήκος της κεντρικής γραμμής. 60

65 3 Διαδραστικά εργαλεία Η επιλογή Οδηγός συμμετρίας απαιτεί τρία σημεία. Για την επιλογή Οδηγός συμμετρίας, είναι δυνατή η Εμφάνιση πρόσθετης γραμμής και η Εμφάνιση απόστασης έως την κεντρική γραμμή μαρκάροντας τις αντίστοιχες επιλογές στο μενούπου εμφανίζεται κάνοντας δεξί κλικ. Η δισδιάστατη διατομή επιτρέπει την αυτόματη λήψη μετρήσεων στη διασταύρωση του επιλεγμένου επιπέδου και του τρισδιάστατου εκμαγείου στην οθόνη. Όλα τα σημεία μέτρησης συγκρατούνται στη διασταύρωση. Επίσης, επιτρέπεται η λήψη μετρήσεων εμβαδού και περιμέτρου, όπως αυτά καθορίζονται από τη συγκεκριμένη διατομή. Οι μετρήσεις που τίθενται στο εκμαγείο στο παράθυρο δισδιάστατης διατομής, κατοπτρίζονται αυτόματα στο εκμαγείο σε τρεις διαστάσεις. 61

66 Printed Documentation 1, 2 Τα σημεία που τοποθετούνται στη διατομή, προσαρτώνται αυτόματα στο μπεζ περίγραμμα της διατομής. 3 Το σύστημα κατασκευάζει αυτόματα το ορθογώνιο τρίγωνο, χρησιμοποιώντας την επιλεγμένη γραμμή μέτρησης ως την πλευρική του επιφάνεια. 4 Οι μετρήσεις των άλλων επιφανειών αυτού του τριγώνου εμφανίζονται επίσης στη διατομή. Για να εκκαθαρίσετε τις μετρήσεις που πραγματοποιήσατε, κάντε κλικ στο κουμπί. Κάντε κλικ στο κουμπί Μέτρηση περιοχής και τοποθετήστε το δρομέα πάνω από την περιοχή που θέλετε να μετρήσετε. Η περιοχή αποκτά κίτρινο χρώμα και η τιμή της υπολογίζεται αυτόματα. Έχετε υπ' όψιν ότι η δεύτερη τιμή είναι η περίμετρος της διατομής. Αυτή η λειτουργία μπορεί να ανοίξει σε οποιοδήποτε στάδιο της διαδικασίας μοντελοποίησης. 3.2 Αφαίρεση υποσκαφών Η επιλογή Αφαίρεση υποσκαφών γεμίζει τις υποσκαφές για την προσομοίωση π.χ. του κερώματος των εκμαγείων. 62

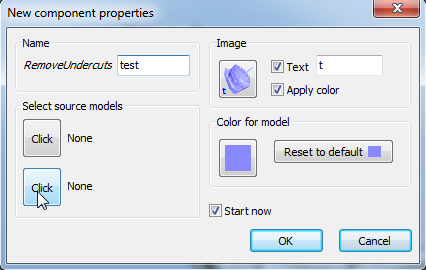

67 3 Διαδραστικά εργαλεία Για να ρυθμίσετε την επιλογή Αφαίρεση υποσκαφών, ακολουθήστε αυτά τα βήματα: Βήμα 1: ορίστε τις ιδιότητες αφαίρεσης υποσκαφών Στην ενότητα του τμήματος που δημιουργήθηκε πρόσφατα, κάντε κλικ στο κουμπί στην ενότητα Τμήμα και διαλέξτε την επιλογή Δημιουργία "Αφαίρεση υποσκαφών" από την αναπτυσσόμενη λίστα (δείτε την εικόνα στα αριστερά). Υποδείξτε το όνομα του νέου στοιχείου. Σημαντικό: το όνομα του στοιχείου αντιστοιχεί στο όνομα του εκμαγείου εξόδου! Μπορείτε να επιλέξετε εκμαγεία πηγής στα οποία θα δημιουργηθεί το στοιχείο πατώντας το κουμπί Κάντε κλικ. Εμφανίζεται το παράθυρο Όλα τα διαθέσιμα εκμαγεία (δείτε την παρακάτω εικόνα): 63

68 Printed Documentation Σημείωση: Το Appliance Designer σάς επιτρέπει να δημιουργήσετε οποιοδήποτε στοιχείο, είτε στο εκμαγείο δοντιού είτε σε οποιοδήποτε άλλο στοιχείο δημιουργήθηκε προηγουμένως. Βήμα 2: αφαίρεση υποσκαφών Επιλέξτε το εκμαγείο από τη λίστα ή κάντε κλικ στο Ορισμός κενού για να αφήσετε το εκμαγείο πηγής μη προσδιορισμένο. Συμπληρώστε το Κείμενο που θα εμφανίζεται στο εικονίδιο Αφαίρεση υποσκαφών στα αριστερά. Το τελευταίο γράμμα/αριθμός στην ενότητα Όνομα θα αντιγραφεί στην ενότητα Κείμενο (δείτε την εικόνα στα αριστερά). Η επιλογή Εφαρμογή χρώματος, αν επιλεγεί, σας επιτρέπει να εφαρμόσετε το επιλεγμένο χρώμα στην εικόνα. 64

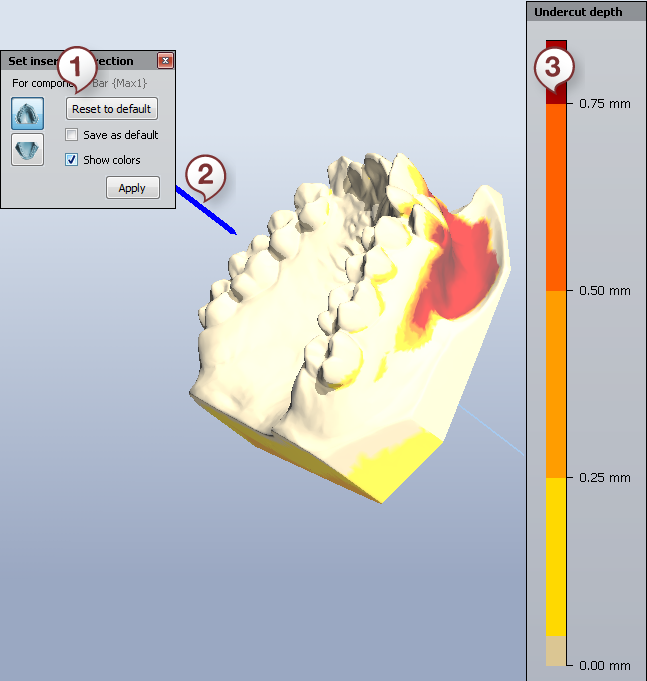

69 3 Διαδραστικά εργαλεία ορισμός της φοράς ένθεσης Μόλις φτάσετε στην καρτέλα Χαρακτηριστικά, μπορείτε να προσαρμόσετε τις παραμέτρους για αφαίρεση υποσκαφών στο παράθυρο Ορισμός φοράς ένθεσης (1). Αποθήκευση ως προεπιλεγμένο - αν επιλεγεί, επιτρέπει τον ορισμό της επιλεγμένης φοράς ένθεσης ως προεπιλεγμένης. Εμφάνιση χρωμάτων - υποδεικνύει τις περιοχές στο εκμαγείο σύμφωνα με το χρωματικό πλάνο Βάθος υποσκαφής (3).Μπορείτε να παρατηρήσετε τις περιοχές που θα αφαιρεθούν στο εκμαγείο (2). Επαναφορά στην προεπιλογή - σας επιτρέπει να αναιρέσετε την προσαρμογή της φοράς ένθεσης και να την επαναφέρετε στην προεπιλεγμένη. αφαίρεση υποσκαφών 65

70 Printed Documentation Μπορείτε να υποδείξετε την Ποσότητα συγκράτησης στο κατάλληλο πλαίσιο επεξεργασίας και στα δύο βήματα. Το κουμπί Κοπή του εκμαγείου με επίπεδο ενεργοποιείται σε αυτό το βήμα. Προσαρμόστε τη θέση του επιπέδου κοπής σύροντάς το και κάντε κλικ στο κουμπί. Μπορείτε να αναιρέσετε την κοπή κάνοντας κλικ στο κουμπί Αποκατάσταση. Κάντε κλικ στο OK για να εφαρμόσετε τις αλλαγές. Κάντε κλικ στο Εφαρμογή για να αποθηκεύσετε τα αποτελέσματα. 3.3 Τρισδιάστατες μετρήσεις και προσαρμοσμένη ανάλυση Η επιλογή Μετρήσεις και προσαρμοσμένη ανάλυση επιτρέπει την εκτέλεση και την επεξεργασία των επιθυμητών τρισδιάστατων μετρήσεων στο εκμαγείο. Ορόσημα Τα ορόσημα αντιστοιχούν σε απλά (κόκκινα) σημεία που καθορίζουν γωνίες, επίπεδα σύγκλεισης, διατομές, τομές για μετρήσεις κ.λπ., συγκροτώντας με αυτόν τον τρόπο όλα τα αντικείμενα ανάλυσης που ενεργοποιούνται από το σύστημα. 66

71 3 Διαδραστικά εργαλεία Τα επιφανειακά σημάδια, που έχουν τη μορφή βέλους, σας βοηθούν να πλοηγήστε στα ορόσημα: Τα μπλε βέλη καθορίζουν μια παθητική επιλογή. Τα κίτρινα βέλη υποδεικνύουν τα επιλεγμένα αντικείμενα. Μπορείτε να αλλάξετε τις θέσεις τους, σύροντας το αντίστοιχο σημάδι. Το βέλος γίνεται λευκό όταν τοποθετείτε τον κέρσορα πάνω σε αυτό. Τοποθετήστε σχόλια στο ορόσημο, κάνοντάς του δεξί κλικ και πραγματοποιήστε την αντίστοιχη επιλογή μέσα από το αναδυόμενο μενού. Εισαγάγετε το όνομα του σχολιασμού και κάντε κλικ στο OK. Προσαρμόστε τον τρόπο εμφάνισης των οροσήμων, κάνοντας δεξί κλικ σε ένα ορόσημο και επιλέγοντας το χρώμα και τη μορφή του ορόσημου από το αναπτυσσόμενο μενού. - Γωνίες Οι γωνίες καθορίζονται από τρία ορόσημα και τις μετρήσεις που εμφανίζονται άμεσα. Μπορείτε να προσαρμόσετε τον τρόπο εμφάνισης της μέτρησης, κάνοντας δεξί κλικ σε αυτή και επιλέγοντας Ιδιότητες από το αναδυόμενο μενού: Μπορείτε να ανοίξετε αυτό το αναδυόμενο μενού κάνοντας δεξί κλικ στην κατάλληλη μέτρηση στο παράθυρο 67

72 Printed Documentation Προσαρμοσμένα αντικείμενα. - Επίπεδα Ορίστε ένα επίπεδο τοποθετώντας τρία ορόσημα στο εκμαγείο. Μπορείτε να προσαρμόσετε το επίπεδο κάνοντας δεξί κλικ στο όνομά του στο παράθυρο Προσαρμοσμένα αντικείμενα: Μετρήσεις - απευθείας Τοποθετήστε δύο ορόσημα στην επιφάνεια του εκμαγείου για να πραγματοποιήσετε τη μέτρηση. Μπορείτε να την επεξεργαστείτε κάνοντας δεξί κλικ στη γραμμή μέτρησης (αν τοποθετήσετε το δρομέα πάνω της γίνεταιλευκή, αν την επιλέξετε γίνεται κίτρινη). 68

73 3 Διαδραστικά εργαλεία Τοποθετήστε δύο ορόσημα στην επιφάνεια του εκμαγείου για να πραγματοποιήσετε τη μέτρηση. Μπορείτε να την επεξεργαστείτε κάνοντας δεξί κλικ στη γραμμή μέτρησης (αν τοποθετήσετε το δρομέα πάνω της γίνεται λευκή, αν την επιλέξετε γίνεται κίτρινη). Μπορείτε να επιλέξετε τη Μέτρηση τύπου από το αναπτυσσόμενο μενού αφού κάνετε δεξί κλικ στη μέτρηση και επιλέξτε Ιδιότητες: - παχύμετρο Υποδείξτε τη μέτρηση με δύο ορόσημα όπως ακριβώς θα κάνατε με ένα πραγματικό παχύμετρο. Προσαρμόστε τη μέτρηση, κάνοντας δεξί κλικ στο ορόσημο και ανοίγοντας το αναδυόμενο μενού. - Απόσταση μέχρι τη γραμμή 69

74 Printed Documentation Για να πραγματοποιήσετε αυτή τη μέτρηση: δημιουργήστε τη γραμμή->τοποθετήστε το ορόσημο στην περιοχή από την οποία θέλετε να πραγματοποιήσετε τη μέτρηση->κάντε κλικ στην επιλεγμένη γραμμή - Απόσταση μέχρι το επίπεδο Για να μετρήσετε την απόσταση μέχρι το επίπεδο, δημιουργήστε ένα επίπεδο->τοποθετήστε ένα ορόσημο στην επιφάνεια από όπου θέλετε να μετρήσετε την απόσταση->κάντε κλικ στο πράσινο περίγραμμα του επιπέδου ή στο σχόλιο (εάν υπάρχει): - Προσαρμοσμένη καμπύλη 70

75 3 Διαδραστικά εργαλεία Για να πραγματοποιήσετε αυτή τη μέτρηση, τοποθετήστε μερικά σημεία ελέγχου που προσδιορίζουν την καμπύλη. Κάντε διπλό κλικ στο τελευταίο σημείο ελέγχου που βρίσκεται κοντά στην καμπύλη. Για να αποκρύψετε τη μέτρηση, κάντε κλικ στο πράσινο σημάδι που βρίσκεται μπροστά από τη μέτρηση/επίπεδο. Το επιλεγμένο αντικείμενο επισημαίνεται με μπλε χρώμα. Για να συμπτύξετε/αναπτύξετε τις ομάδες, κάντε κλικ στο βέλος μπροστά από το όνομά τους. 71

76 Printed Documentation 3.4 Αρθρωτήρας 3.4 Αρθρωτήρας Η επιλογή Αρθρωτήρας ενεργοποιείται με το κουμπί Αρθρωτήρας στη γραμμή εργαλείων Οπτικοποίηση κατά τη διάρκεια της διαδικασίας σχεδίασης. Βήμα 1: Τροποποίηση της ευθυγράμμισης των γνάθων Μπορείτε να ρυθμίσετε τις γνάθους στις επιθυμητές θέσεις, κάνοντας κλικ στο κουμπί Τροποποίηση στο παράθυρο Εικονική άρθρωση και μετακινώντας τα σημεία ελέγχου με το δρομέα για καλύτερη εφαρμογή (δείτε τις παρακάτω εικόνες). Συγκλειτική αλλαγή - Η υποδεικνυόμενη τιμή μετατόπισης προς την κατεύθυνση της σύγκλεισης είναι σχετική με την αρχική στατική σύγκλειση και εμφανίζεται σε χιλιοστά. Μπορείτε να την καθορίσετε απευθείας, κάνοντας κλικ στην τιμή και πληκτρολογώντας απευθείας τον αριθμό ή επιλέγοντάς τον με τα κουμπιά δίπλα στην τιμή. Χρησιμοποιήστε τα κουμπιά στο παράθυρο Εικονική άρθρωση για να αναιρέσετε τις αλλαγές σας στη στατική σύγκλειση (1) ή για να ενημερώσετε τη στατική σύγκλειση με την τρέχουσα ευθυγράμμιση των γνάθων, όταν είστε ικανοποιημένοι με τα αποτελέσματα (2). Κάντε κλικ στο κουμπί Βελτιστοποίηση σύγκλεισης για να ευθυγραμμιστούν αυτόματα οι γνάθοι. Το κόκκινο σημείο ελέγχου επιτρέπει την περιστροφή της γνάθου. Το μπλε σημείο ελέγχου επιτρέπει τη μετακίνηση της γνάθου προς τα επάνω και προς τα κάτω: Προσαρμογή της ευθυγράμμισης των γνάθων 72

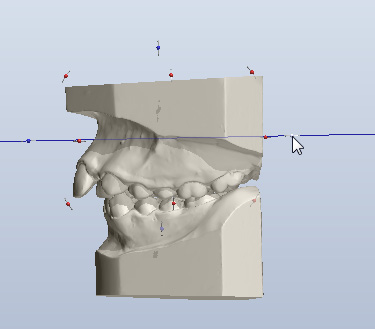

77 3 Διαδραστικά εργαλεία Βήμα 2: Διαμόρφωση εκμαγείου αρθρωτήρα και προσαρμογή τοποθέτησης Κάντε κλικ στο κουμπί στο παράθυρο Εικονικός αρθρωτήρας για να ξεκινήσετε τη διαμόρφωση. Επιλέξτε το είδος του αρθρωτήρα από το αναπτυσσόμενο μενού, κάνοντας κλικ στο κουμπί βέλους. Η τοποθέτηση του εκμαγείου στον αρθρωτήρα είναι δυνατή, ανάλογα με το Επίπεδο σύγκλεισης, που έχει επιλεγεί από το αναπτυσσόμενο μενού. Διαμορφώστε πρώτα το επιθυμητό σχέδιο στην ενότητα Πρόσθετες προβολές επιπέδων. Οι παράμετροι Bennett Α, Bennett Δ, Κονδ. κλ. Α, Κονδ. κλ. Δ είναι παράμετροι του εκμαγείου αρθρωτήρα, τις οποίες μπορείτε να ορίσετε κάνοντας κλικ στα αντίστοιχα πλαίσια επεξεργασίας και εισάγοντας τις παραμέτρους τους ή επιλέγοντάς τις με τα κουμπιά που βρίσκονται δίπλα στις τιμές. Το κουμπί Αυτόματη τοποθέτηση(1) σας επιτρέπει να προσαρμόσετε την προεπιλεγμένη μέθοδο τοποθέτησης και να εκτελέσετε την αυτόματη τοποθέτηση του εκμαγείου. Κάντε κλικ σε αυτό για να ανοίξετε το παράθυρο Επιλογές αυτόματης τοποθέτησης: 73

78 Printed Documentation Θα χρειαστεί να κάνετε κλικ στο κουμπί Πλοήγηση και να επιλέξετε το αρχείο σας τοποθέτησης που θα χρησιμοποιήσετε. Με το κουμπί Ορισμός ως προεπιλογή αποθηκεύετε την τρέχουσα μέθοδο αυτόματης τοποθέτησης για να τη χρησιμοποιείτε ως προεπιλεγμένη μέθοδο στις μελλοντικές παραγγελίες. Με το κουμπί Εκτέλεση τοποθέτησης ξεκινάτε τη διαδικασία των αυτόματων τοποθετήσεων με τις επιλογές που κάνατε. Η Ανάλυση σαρώσεων επιλέγεται για εκμαγεία χωρίς πλάκες προσαρμογέα. Μπορείτε να φορτώσετε προκαθορισμένα επίπεδα που έχουν δημιουργηθεί π.χ. στο OrthoAnalyzer, όπως το επίπεδο σύγκλεισης ως προεπιλεγμένη θέση στον αρθρωτήρα, επιλέγοντας το 74

79 3 Διαδραστικά εργαλεία πλαίσιο Επίπεδο οδηγού χρήστη και επιλέγοντας το επίπεδο από την αναπτυσσόμενη λίστα. Η επιλογή Χρήση προσαρμοσμέν ης τοποθέτησης χρησιμοποιείται όταν περιλαμβάνονται οι πλάκες προσαρμογέα. Κάντε κλικ στο κουμπί Πλοήγηση για να ορίσετε τη διαδρομή Αρχείου τοποθέτησης. Η τοποθέτηση μπορεί να ρυθμιστεί χειροκίνητα, μετακινώντας την μπλε επιφάνεια. Η επιφάνεια μπορεί να μετακινηθεί προς τα πάνω/κάτω και να περιστραφεί με τον δρομέα και με τη βοήθεια των υποδεικνυόμενων σημείων για να βρεθεί η σωστή θέση. Μπορείτε επίσης να μεταθέσετε την επιφάνεια σύροντάς τη. Μπορείτε να αλλάξετε την κλίση της επιφάνειας σύροντας το χείλος της: 75

80 Printed Documentation Μετακινεί τον αρθρωτήρα προς 1. τα επάνω και προς τα κάτω Περιστρέφει τον 2. αρθρωτήρα Αλλάζει τη γωνία 3. της θέσης του αρθρωτήρα Χρησιμοποιήστε το ρυθμιστικό ορατότητας στην επάνω δεξιά γωνία της οθόνης για να προσαρμόσετε την προβολή του αρθρωτήρα. Βήμα 3: Χρήση αρθρωτήρα για την αξιολόγηση και την προσαρμογή του σχεδίου 76

81 3 Διαδραστικά εργαλεία Κάντε κλικ στο παράθυρο Εικονικός αρθρωτήρας για να ανοίξετε την καρτέλα ρυθμίσεων. Για να ρυθμίσετε τη Σύγκλειση, την Πλαγιολίσθηση και την Προσθιολίσθηση/Οπίσθια θέση, μπορείτε: Να επεξεργαστείτε τις παραμέτρους στα αντίστοιχα πλαίσια επεξεργασίας, στο παράθυρο Εικονική άρθρωση. Μετακινήστε τις γνάθους κρατώντας πατημένο το αριστερό κουμπί του ποντικιού (εμφανίζεται το κόκκινο σημείο ελέγχου και οι παράμετροι ενημερώνονται αυτόματα). Κάντε κλικ στο κλειδωμένο κουμπί για να το ξεκλειδώσετε και να ελευθερώσετε την κίνηση της απαιτούμενης επιφάνειας. Τοποθετήστε τον κέρσορα πάνω από τον αρθρωτήρα/εκμαγείο και σύρετέ τον, κρατώντας πατημένο το κουμπί του ποντικιού: 77

82 Printed Documentation Με το κουμπί της Άνω / Κάτω γνάθου, μπορείτε να επιλέξετε τη γνάθο που θέλετε να μετακινήσετε κατά την επαναφορά του αρθρωτήρα στη στατική σύγκλειση. Κάντε κλικ στο για να κλειδώσετε τη θέση μοντελοποίησης του αρθρωτήρα. Για να ρυθμίσετε τον αρθρωτήρα στη θέση μοντελοποίησης, κάντε κλικ στο. Υπάρχουν τρεις επιλογές για τη λειτουργία Άρθρωση: Λειτουργία επαφής - ενεργ./απενεργ./αυτ. τερματισμός(as)υποδεικνύει τη θέση των σιαγόνων σε σχέση με τη διείσδυσή τους. Αλληλοκαλυπτόμενα σχέδια - υποδεικνύει με χρώμα τις συγκρούσεις των γνάθων. Το κουμπί Συγκλειτική περιοχή επιτρέπει το χρωματισμό των αλληλοκαλυπτόμενων επιφανειών, σύμφωνα με το χρωματικό χάρτη (2): 78

83 3 Διαδραστικά εργαλεία Η λεζάντα της περιοχής Σε απενεργοποίηση, οι επιφάνειες χρωματίζονται με μπλε χρώμα (1): Καταγραφή επαφών - εάν επιλεγεί, ενεργοποιεί το τμήμα Προσαρμογή σχεδίου. Υποδείξτε την Ελάχ. απόσταση και την Ακτίνα προσαρμογής ρυθμίζοντας τις παραμέτρους στα αντίστοιχα πλαίσια επεξεργασίας. Η διαδικασία μπορεί να αναιρεθεί με το κουμπί Αναίρεση. Βήμα 4: Προσομοίωση άρθρωσης Μπορείτε να μιμηθείτε τις κινήσεις άρθρωσης, κάνοντας κλικ στο κουμπί για ναξεκινήσετε τη διαδικασία άρθρωσης. Κάντε κλικ στο για να παύσετε τη διαδικασίαή κάντε κλικ στο για να τη διακόψετε. Για να επαναλάβετε τη διαδικασία, κάντε κλικ στο. Κάντε κλικ στο κουμπί για να προσαρμόσετε την ακολουθία κινήσεων: 79

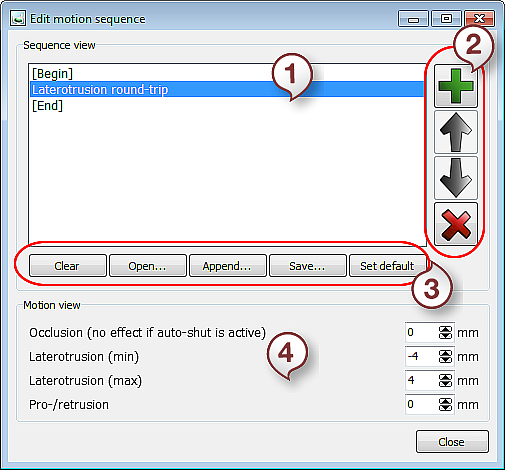

84 Printed Documentation 1. Λίστα ακολουθιών 2. Επεξεργασία κουμπιών 3. Κουμπιά λειτουργίας Τμήμα 4. προβολής κίνησης Μπορείτε να προσαρμόσετε τη Λίστα ακολουθιών με τα Κουμπιά λειτουργίας. Προσθήκη νέας ακολουθίας, Μετακίνηση προς τα πάνω/κάτω στη λίστα ή Διαγραφή από τη λίστα Τρόπος προσαρμογής σχεδιασμού τμήματος στον αρθρωτήρα Αφού δημιουργήσετε τη Διάταξη, μπορείτε να προσαρμόσετε το σχεδιασμό της με τη βοήθεια του Αρθρωτήρα. Ακολουθήστε αυτά τα βήματα: Βήμα 1: Ανοίξτε το στοιχείο που θέλετε να προσαρμόσετε 80

85 3 Διαδραστικά εργαλεία Κάντε κλικ στην καρτέλα Χαρακτηριστικά και επιλέξτε το στοιχείο με το οποίο θέλετε να εργαστείτε: Βήμα 2: Ενεργοποιήστε την επιλογή Τροποποίηση εκμαγείου Διαλέξτε την επιλογή Τροποποίηση εκμαγείου για να ανοίξετε τη Σμίλευση: 81

86 Printed Documentation Σημείωση: Η ενεργή επιλογή Σμίλευση είναι απαραίτητη για τη συνέχεια της διαδικασίας. Βήμα 3: Άρθρωση Ενεργοποιήστε τα Αλληλοκαλυπτόμενα σχέδια και τη Συγκλειτική περιοχή για να δείτε τις προβληματικές περιοχές. Μετακινήστε τις γνάθους στον αρθρωτήρα κρατώντας πατημένο το αριστερό κουμπί του ποντικιού και αλλάζοντας τη θέση του κόκκινου σημείου ελέγχου: 82

87 3 Διαδραστικά εργαλεία Βήμα 4: Προσαρμόστε τη διάταξη Εισαγάγετε τις επιθυμητές παραμέτρους για την Κοπή επαφών στο κατάλληλο πλαίσιο επεξεργασίας (1) και κάντε κλικ στο ενεργοποιημένο κουμπί Προσαρμογή σχεδίου για να ολοκληρώσετε τη διαδικασία (2): 83

88 Printed Documentation 84

89 4 Καρτέλα Στοιχεία 4 Καρτέλα Στοιχεία Τα στοιχεία είναι τα κύρια μπλοκ κατασκευής που χρησιμοποιούνται για τη δημιουργία ενός τμήματος διάταξης. Τα βασικά στοιχεία είναι τα εξής: Φλοιός, Μπάρα, Συνδυασμός εκμαγείων, Αφαίρεση υποσκαφών και Φόρτωση εκμαγείου. Η καρτέλα Στοιχεία παρουσιάζει το τμήμα όπου καθίσταται δυνατή η λειτουργία με τις διατάξεις για το εκμαγείο. 4.1 Τμήμα 4.1 Τμήμα Τα τμήματα είναι τα βασικά στοιχεία μιας διάταξης. Η χρήση των τμημάτων επιτρέπει την καλύτερη επισκόπηση κατά τη διαδικασία σχεδιασμού, καθώς και τη δημιουργία ενός αρχείου, η εξαγωγή του οποίου θα γίνει μεμονωμένα. Για παράδειγμα, για μια διάταξη που αποτελείται από ένα στοιχείο άνω γνάθου και κάτω γνάθου, θα δημιουργηθούν δύο τμήματα μεμονωμένα Κάντε κλικ στο κουμπί Δημιουργία νέου τμήματος, δώστε ένα όνομα στο τμήμα και κάντε κλικ στο OK Φλοιός Ένας Φλοιός είναι μια περιμετρική επιφάνεια με σταθερή απόσταση μετατόπισης. Για να δημιουργήσετε ένα Φλοιό, πρέπει να ακολουθήσετε τα παρακάτω βήματα: Βήμα 1: ορίστε τις ιδιότητες του νέου στοιχείου 85

90 Printed Documentation Στην ενότητα του τμήματος που δημιουργήθηκε πρόσφατα, κάντε κλικ στο κουμπί στην ενότητα Τμήμα και διαλέξτε την επιλογή Δημιουργία φλοιού από την αναπτυσσόμενη λίστα (δείτε την εικόνα στα αριστερά). Υποδείξτε το όνομα του φλοιού. Σημαντικό: το όνομα του στοιχείου αντιστοιχεί στο όνομα του εκμαγείου εξόδου! Μπορείτε να επιλέξετε εκμαγεία πηγής στα οποία θα δημιουργηθεί το στοιχείο πατώντας το κουμπί Κάντε κλικ. Εμφανίζεται το παράθυρο Όλα τα διαθέσιμα εκμαγεία (δείτε την παρακάτω εικόνα): 86

91 4 Καρτέλα Στοιχεία Σημείωση: Το Appliance Designer σάς επιτρέπει να δημιουργήσετε οποιοδήποτε στοιχείο, είτε στο εκμαγείο δοντιού είτε σε οποιοδήποτε άλλο στοιχείο δημιουργήθηκε προηγουμένως. Επιλέξτε το εκμαγείο από τη λίστα ή κάντε κλικ στο Ορισμός κενού για να αφήσετε το εκμαγείο πηγής μη προσδιορισμένο. Συμπληρώστε το Κείμενο που θα εμφανίζεται στο εικονίδιο Φλοιού στα αριστερά. Το τελευταίο γράμμα/αριθμός στην ενότητα Όνομα θα αντιγραφεί στην ενότητα Κείμενο (δείτε την εικόνα στα αριστερά). Εάν επιλεγεί, η Εφαρμογή χρώματος επιτρέπει την εφαρμογή του επιλεγμένου χρώματος στο εικονίδιο. Για να προσαρμόσετε το χρώμα του εκμαγείου, κάντε κλικ στο έγχρωμο τετραγωνίδιο και επιλέξτε το επιθυμητό χρώμα από την παλέτα. Για να επαναφέρετε το προεπιλεγμένο χρώμα, κάντε κλικ στο κουμπί Επαναφορά στην προεπιλογή. Η επιλογή Έναρξη τώρα, αν επιλεγεί, σας επιτρέπει να μεταβείτε αμέσως στην καρτέλα Χαρακτηριστικά για το επιλεγμένο στοιχείο. Κάντε κλικ στο OK για να αποθηκεύσετε τις ρυθμίσεις. Εναλλακτικά, μπορείτε να κάνετε δεξί κλικ στο επιθυμητό εκμαγείο και να ανοίξετε το αναπτυσσόμενο μενού, αντιγράφοντας τις επιλογές στην καρτέλα Τμήμα. Βήμα 2: Καθορισμός φλοιού σε εκμαγείο Πρέπει να υποδείξετε την περιοχή του φλοιού στο εκμαγείο. Τοποθετήστε τα σημεία ελέγχου ώστε να δημιουργήσετε μια καμπύλη που θα καθορίζει το φλοιό. 87

92 Printed Documentation Κάντε διπλό κλικ στο πρώτο σημείο ελέγχου στην καμπύλη για να την κλείσετε. Μπορείτε να επεξεργαστείτε την καμπύλη κάνοντας δεξί κλικ πάνω της και επιλέγοντας τις κατάλληλες επιλογές από το αναδυόμενο μενού. Από τα Χαρακτηριστικά φλοιού, μπορείτε να ορίσετε τις παραμέτρους του φλοιού στο παράθυρο Ρυθμίσεις: Στο πλαίσιο επεξεργασίας Πάχος εμφανίζονται οι παράμετροι πάχους του φλοιού. Η επιλογή Αφαίρεση υποσκαφών, αν επιλεγεί, αφαιρεί όλες τις υποσκαφές που είναι ορατές από την καθορισμένη φορά ένθεσης για να διασφαλιστεί εύκολη ένθεση του φλοιού στο υποκείμενο εκμαγείο. χωρίς την Αφαίρεση υποσκαφών με την Αφαίρεση υποσκαφών Η επιλογή Ποσότητα συγκράτησης σας επιτρέπει να καθορίσετε έναν παράγοντα συγκράτησης, ο οποίος θα αντισταθμίσει την υποσκαφή που αφαιρέθηκε, ανάλογα με το υλικό που θα χρησιμοποιηθεί για την κατασκευή. Εάν είναι 0, τότε όλες οι υποσκαφές αφαιρούνται. Όσο μεγαλύτερη είναι η τιμή της παραμέτρου τόσο περισσότερη συγκράτηση παρέχεται, ανεξάρτητα από την αφαίρεση υποσκαφών. 88

93 4 Καρτέλα Στοιχεία Χρήση μετατόπισης για εσωτερική επιφάνεια - Υποδεικνύει τις παραμέτρους της μετατόπισης μέσα στο φλοιό. Μετατόπιση - Σας επιτρέπει να ορίσετε τις παραμέτρους μετατόπισης στο πλαίσιο επεξεργασίας. Χρήση εξομάλυνσης άκρων - Εάν επιλεγεί, ορίζει την εξομάλυνση για τα άκρα του φλοιού. Παράγοντας εξομάλυνσης - Σας επιτρέπει να υποδείξετε τις παραμέτρους για εξομάλυνση στο πλαίσιο επεξεργασίας, ως παράγοντα του πάχους φλοιού. Αντιστροφή καμπύλης-επιλεγμένου τμήματος - Αντιστρέφει την τοποθέτηση των καμπυλών, ώστε να τοποθετηθεί φλοιός στην απέναντι περιοχή από την αρχικά επιλεγμένη. Κάντε κλικ στο κουμπί Προβολή φοράς ένθεσης για να παρατηρήσετε τη φορά ένθεσης που υποδεικνύεται με το μπλε βέλος. Εμφανίζεται το παράθυρο Καθορισμός κατεύθυνσης: Εάν επιλέξετε την Εμφάνιση χρωμάτων, οι υποσκαφές εμφανίζονται επισημασμένες με διαφορετικά χρώματα, σύμφωνα με το χρωματικό πλάνο κάτω δεξιά. Αυτή η επιλογή χρησιμοποιείται συνήθως για το βήμα Αφαίρεση υποσκαφών. Κάντε κλικ στο Εφαρμογή για να αλλάξετε τη φορά ένθεσης σύμφωνα με την προβολή στην οθόνη Μπάρα Η Μπάρα είναι ένα τρισδιάστατο μοντέλο που βασίζεται σε κάποιο δισδιάστατο προφίλ, που επιτρέπει την εφαρμογή προκαθορισμένων παραμέτρων και γεωμετριών. Σημείωση: προκειμένου να είστε σε θέση να χρησιμοποιήσετε το στοιχείο Μπάρα, θα χρειαστεί να καθορίσετε ορισμένα δισδιάστατα προφίλ μπαρών στο Ortho Control Panel (δείτε το εγχειρίδιο του Ortho Control Panel για περισσότερες πληροφορίες). Για να δημιουργήσετε μια Μπάρα, θα χρειαστεί να ακολουθήσετε τη διαδικασία: Βήμα 1: καθορίστε τις ιδιότητες του νέου στοιχείου. 89

94 Printed Documentation Το βήμα αυτό είναι πανομοιότυπο με εκείνο από τη ρύθμιση Φλοιός. Βήμα 2: ρυθμίστε μια μπάρα στο εκμαγείο Ορισμός φοράς ένθεσης Υποδείξτε τη φορά ένθεσης (2) στο παράθυρο Ορισμός φοράς ένθεσης (1) και μαρκάρετε το τετραγωνίδιο Εμφάνιση χρωμάτων για να παρατηρήσετε τις υποσκαφές. Το χρωματικό πλάνο Βάθος υποσκαφής θα εμφανιστεί στη δεξιά γωνία (3). 90

95 4 Καρτέλα Στοιχεία Καθορισμός καμπύλης Κάντε κλικ στο κουμπί Καθορισμός καμπύλης για να μεταβείτε στο επόμενο βήμα ή για να κάνετε κλικ στο. 1. Καρτέλα κεντρικής καμπύλης Υπάρχουν δύο τρόποι για την τοποθέτηση της καμπύλης: Τρισδιάστατη καμπύλη στα εκμαγεία Τοποθετήστε την καμπύλη στην επιθυμητή περιοχή, απλώς κάνοντας κλικ στην επιφάνεια του εκμαγείου. Κάντε κλικ στο Επόμενο για να συνεχίσετε. Δισδιάστατη καμπύλη στα εκμαγεία 91

96 Printed Documentation Για να θέσετε την κεντρική καμπύλη σε δισδιάστατη λειτουργία, επιλέξτε το επίπεδο από το αναπτυσσόμενο μενού Επίπεδο (πρέπει να δημιουργήσετε τα επιθυμητά επίπεδα πριν από αυτό. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα Πρόσθετες προβολές επιπέδων). Ρυθμίστε το επίπεδο στο πλαίσιο επεξεργασίας Μετατόπιση. Τοποθετήστε την καμπύλη του επιπέδου και κάντε κλικ στο Επόμενο. Για να επαναλάβετε την καμπύλη, κάντε κλικ στην επιλογή Εκκαθάριση καμπύλης. Διαφορετικά, κάντε δεξί κλικ στην καμπύλη για να την επεξεργαστείτε: 2. Σταθερή καμπύλη εκμαγείου Αυτή η επιλογή επιτρέπει τη δημιουργία μιας δευτερεύουσας καμπύλης για τον περιορισμό του κάτω τμήματος της μπάρας. Κάντε κλικ στο Επόμενο για να μεταβείτε στο επόμενο βήμα. Δημιουργία μπάρας Κάντε κλικ στο κουμπί Δημιουργία μπάρας. Η μπάρα στο εκμαγείο, εάν σχηματιστεί. Ευθυγραμμίστε την χρησιμοποιώντας τα σημεία ελέγχου: Σημαντικό: η Μπάρα θα πρέπει να δημιουργηθεί προηγουμένως στον Πίνακα Ελέγχου (δείτε το εγχειρίδιο του Ortho Control Panel για περισσότερες πληροφορίες). 92

97 4 Καρτέλα Στοιχεία Κρατήστε πατημένο το δεξί κουμπί του ποντικιού και τραβήξτε το σημείο ελέγχου (γίνεται κίτρινο όταν ενεργοποιείται) στην επιθυμητή θέση. Χρησιμοποιήστε τα κόκκινα σημεία ελέγχου για να περιστρέψετε τα τμήματα της μπάρας γύρω από τον άξονά τους. Τα πράσινα σημεία επιτρέπουν τη σύμπτυξη/επέκταση της μπάρας. Τα μπλε σημεία ελέγχου μετακινούν την μπάρα προς τα επάνω/κάτω σε σχέση με την επιφάνεια του εκμαγείου. Τα μωβ σημεία ελέγχου αυξάνουν/μειώνουν το γενικό μήκος της μπάρας. Κάντε διπλό κλικ στο μπλε σημείο ελέγχου που κόβει την μπάρα στο σημείο ελέγχου για εύκολη επιθεώρηση (2). Για να αναιρέσετε την κοπή, κάντε διπλό κλικ στο σημείο ελέγχου για άλλη μια φορά (1): 93

98 Printed Documentation Κάντε κλικ στην επιλογή Ρύθμιση πλάτους για να ορίσετε αυτόματα το πλάτος της μπάρας με εκείνο του υποκείμενου εκμαγείου. Επιλέξτε το είδος της Κατάληξης ράβδου από το αναπτυσσόμενο μενού (Επίπεδη ή Περιμετρικό κλείσιμο). Στην περίπτωση που επιλέξατε το είδος Σταθερής καμπύλης εκμαγείου, μαρκάρετε το τετραγωνίδιο Χρήση σταθερού εκμαγείου. Εάν επιλεγεί η Προσαρμογή επιφάνειας μπάρας στην καμπύλη, γίνεται αυτόματη ευθυγράμμιση της μπάρας με τη δευτερεύουσα καμπύλη. Πατήστε το Shift για να επιλέξετε όλα τα σημεία ελέγχου. Πατήστε το Ctrl για να επιλέξετε μόνο ορισμένα σημεία ελέγχου. Κάντε δεξί κλικ στο επιλεγμένο σημείο ελέγχου για να ανοίξετε το αναπτυσσόμενο μενού. Με αυτήν την επιλογή, είναι δυνατό να μετακινήσετε όλα τα επιλεγμένα σημεία ελέγχου σε ένα κοινό επίπεδο. 94

99 4 Καρτέλα Στοιχεία Μόλις τοποθετήσετε το ποντίκι επάνω από το πράσινο τμήμα, θα εμφανιστεί ένα κόκκινο σημείο ελέγχου. Κάντε δεξί κλικ στο σημείο για να ανοίξετε το αναπτυσσόμενο μενού. Η επιλογή γραμμικό δημιουργεί μόνο ευθεία τμήματα και τα σημεία ελέγχου τοποθετούνται ανάμεσά τους. Η επιλογή ελεύθερη μορφή επαναφέρει όλα τα τμήματα στην αρχική τους κατάσταση. Τέλος Κάντε κλικ στο κουμπί Τέλος για να ολοκληρωθεί η διαδικασία. Επιλέξτε μία από τις τέσσερις επιλογές που αναγράφονται στην ενότητα. Η επιλογή Συγχώνευση με άνω/κάτω τμήμα εκμαγείου είναι διαθέσιμη μόνο για τις μπάρες που δημιουργούνται με σταθερή καμπύλη εκμαγείου. Συνδυάστε την μπάρα με άλλο εκμαγείο. Υποδείξτε τις παραμέτρους Αφαίρεση ποσότητας συγκράτησης υποσκαφών στο πλαίσιο επεξεργασίας για την επιλογή Αφαίρεση εκμαγείου αναφοράς. Κάντε κλικ στο OK για να εφαρμόσετετις ρυθμίσεις και να εξέλθετε από το βήμα του τρέχοντος χαρακτηριστικού. Κάντε κλικ στο Εφαρμογή για να κάνετε τις αλλαγές, αλλά να παραμείνετε στο τρέχον βήμα Συνδυασμός εκμαγείων Το χαρακτηριστικό Συνδυασμός εκμαγείων επιτρέπειτην προσθήκη ή την αφαίρεση 2 γεωμετριών εκμαγείων. Για να χρησιμοποιήσετε αυτήν την επιλογή, ακολουθήστε τα επόμενα βήματα: Βήμα 1: ορίστε τις ιδιότητες του νέου στοιχείου Αυτό το βήμα έχει την ίδια διαδικασία με εκείνη για τη ρύθμιση του Φλοιού (για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο Φλοιός). Σημαντικό: το εκμαγείο που θέλετε να αφαιρέσετε, θα πρέπει να επιλεγεί πρώτα από τη λίστα των εκμαγείων. Βήμα 2: συνδυασμός των επιλεγμένων εκμαγείων 95

100 Printed Documentation Χρησιμοποιήστε την καρτέλα Λειτουργίες, που υπάρχει στην κάτω αριστερή γωνία της οθόνης, για να επιλέξετε το είδος του συνδυασμού: Συνδυασμός - σας επιτρέπει να συνδυάσετε τη γεωμετρία δύο εκμαγείων σε ένα συμπαγές εκμαγείο Μπάρα πριν από το συνδυασμό Μετά από το συνδυασμό Αφαίρεση - θα διαμορφώσει τη γεωμετρία ενός εκμαγείου σύμφωνα με το άλλο επιλεγμένο εκμαγείο. 96

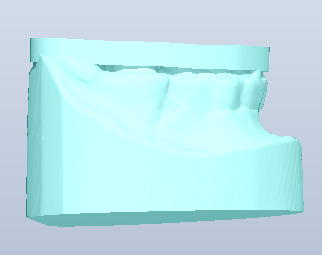

101 4 Καρτέλα Στοιχεία Μπάρα πριν από την αφαίρεση Μετά από την αφαίρεση Επιπλέον συνδυασμός - επιτρέπει το συνδυασμό δύο εκμαγείων κατά τη διάρκεια της αυτόματης διαμόρφωσης της υποκείμενης οδοντοστοιχίας. 97

102 Printed Documentation Φλοιός και μπάρα πριν από τον επιπλέον συνδυασμό Φλοιός και μπάρα μετά από τον επιπλέον συνδυασμό Για καλύτερα αποτελέσματα, μαρκάρετε το τετραγωνίδιο Έλεγχος και επιδιόρθωση εκμαγείων. Κάντε κλικ στο OK για να προβληθεί το αποτέλεσμα της διαδικασίας. Κάντε κλικ στην επιλογή Εφαρμογή για να αποθηκεύσετε τις αλλαγές Φόρτωση εκμαγείου Μπορείτε να φορτώσετε οποιοδήποτε εκμαγείο STL στην ενότητα Στοιχεία. Αντίθετα με τα Προσαρτήματα, τα φορτωμένα εκμαγεία δεν χρειάζεται να στερεωθούν σε κάποιο άλλο τρισδιάστατο εκμαγείο. Έχουν το δικό τους ρυθμιστικό προβολής, το οποίο επιτρέπει την προβολή τους ως οδηγών σχεδιασμού χωρίς να επηρεαστεί η πραγματική διαδικασία σχεδιασμού. Κάντε κλικ στο στην ενότητα Τμήμα και επιλέξτε Φόρτωση μοντέλου στο αναδυόμενο μενού. Ανοίγει το 98

103 4 Καρτέλα Στοιχεία παράθυρο Ιδιότητες νέου στοιχείου (δείτε τις ρυθμίσεις του στην ενότητα Φλοιός). Στην ενότητα Παρακαλώ επιλέξτε εκμαγείο πηγής, υποδείξτε τη διαδρομή από την οποία φορτώνεται ένα εκμαγείο. Μπορείτε να παρατηρήσετε την προεπισκόπηση εκμαγείου. Επιλέξτε το τετραγωνίδιο Αντιγραφή αρχείου στο φάκελο συνόλου εκμαγείων για να αποθηκεύσετε το αντίγραφο του εκμαγείου. Αφού φορτώσετε το εκμαγείο, μπορείτε να το ευθυγραμμίσετε. Κάντε δεξί κλικ πάνω του και διαλέξτε την επιλογή Προσθήκη "Ευθυγράμμιση εκμαγείων" στο αναδυόμενο μενού. Εμφανίζεται το παράθυρο Καταχώριση: 99

104 Printed Documentation Ακολουθήστε τις οδηγίες στο πάνω μέρος του παραθύρου Καταχώριση. Το κουμπί Εκμαγείο αναφοράς ανοίγει τη λίστα των διαθέσιμων εκμαγείων. Μπορείτε να επιλέξετε τον τύπο ευθυγράμμισης: Επιφάνεια 1 σημείου: Υποδείξτε ένα αντίστοιχο σημείο σε κάθε εκμαγείο για ευθυγράμμιση και, προαιρετικά, επιλέξτε την επιφάνεια για ευθυγράμμιση με τη βοήθεια της επιλογής Εργαλεία επιλογής. Επιφάνεια 3 σημείων: Υποδείξτε τρία αντίστοιχα σημεία σε κάθε εκμαγείο για ευθυγράμμιση και, προαιρετικά, επιλέξτε την επιφάνεια για ευθυγράμμιση με χρήση της επιλογής Εργαλεία επιλογής. Απευθείας 3 σημείων: Υποδείξτε τρία αντίστοιχα σημεία σε κάθε εκμαγείο για ευθυγράμμιση. Αυτή η μέθοδος δεν χρησιμοποιεί τις πληροφορίες επιφάνειας. Σημείωση: Συνιστάται να χρησιμοποιήσετε την οπτικοποίηση Διπλή προβολή, προκειμένου να αποκτήσετε πρόσβαση και στα δύο εκμαγεία ταυτόχρονα. Η επιλογή των σημείων μπορεί να γίνει πρώτα στο εκμαγείο αναφοράς και κατόπιν στο εκμαγείο σύγκρισης ή αντίστροφα. Χρησιμοποιήστε το κουμπί Επαναφορά για να διαγράψετε τα σημεία αναφοράς, αν χρειάζεται. 1. Εκμαγείο αναφοράς 100

105 4 Καρτέλα Στοιχεία 2. Εκμαγείο 3. Εργαλεία επιλογής Τα εργαλεία επιλογής μπορούν να χρησιμοποιηθούν με οποιαδήποτε σειρά και συνδυασμό. Περιλαμβάνουν τα εξής: Εικονίδιο Λειτουργία Αποεπιλογή όλων Αποεπιλέγει όλες τις επιλογές. Μείωση επιλογής Μειώνει την επιλεγμένη περιοχή, εξαιρώντας τις γειτονικές περιοχές από την επιλογή. Επέκταση επιλογής Επεκτείνει την επιλεγμένη περιοχή, προσθέτοντας τις γειτονικές περιοχές στην τρέχουσα επιλογή. Αντιστροφή επιλογής Αποεπιλέγει τις επιλεγμένες και επιλέγει τις αποεπιλεγμένες περιοχές της επιφάνειας. Αναίρεση τελευταίας επιλογής Γυρίζει ένα βήμα πίσω στη λειτουργία επιλογής. Επιλογή μπογιάς Χρησιμοποιήστε το εργαλείο πινέλου για να "βάψετε" την επιφάνεια αναφοράς εκμαγείου ενώ κρατάτε πατημένο το αριστερό κουμπί του ποντικιού. Κάντε κλικ στο Εφαρμογή για να εκτελέσετε τις αλλαγές, αλλά να παραμείνετε στο τρέχον βήμα. Κάντε κλικ στο OK για να εφαρμόσετε την ευθυγράμμιση και να εξέλθετε από την τρέχουσα επιλογή. 101

106

107 5 Καρτέλα Χαρακτηριστικά Τα Χαρακτηριστικά είναι οι παράμετροι των στοιχείων, όπως περιγράφεται σε αυτή την ενότητα. Υπάρχουν όμως και πρόσθετα χαρακτηριστικά που μπορούν να εφαρμοστούν σε ένα υπάρχον στοιχείο. Ανοίγει αυτόματα αν επιλέξετε το τετραγωνίδιο Έναρξη τώρα κατά τη δημιουργία του νέου στοιχείου. Μπορείτε να χρησιμοποιήσετε τα κουμπιά λειτουργίας του Οδηγού τρέχουσας ροής εργασιών για να προσαρμόσετε τα βήματά σας: Το κουμπί Προηγούμενο σάς επιτρέπει να αναιρέσετε τις αλλαγές. Το κουμπί Επόμενο σάς επιτρέπει να μεταβείτε στο επόμενο βήμα. Το κουμπί Ολοκληρώθηκε οριστικοποιεί τη διαδικασία προσαρμογής. Το κουμπί Προσθήκη χαρακτηριστικού ανοίγει το αναπτυσσόμενο μενού που περιλαμβάνει πρόσθετα χαρακτηριστικά: Προσθήκη για "Τροποποίηση εκμαγείου" Η Τροποποίηση εκμαγείου είναι μια εργαλειοθήκη σμίλευσης που σας επιτρέπει να κάνετε τοπικές αλλαγές στο επιλεγμένο στοιχείο ή στη γεωμετρία του εκμαγείου. Με αυτή την επιλογή προστίθεται το βήμα Τροποποίηση εκμαγείου στο επιλεγμένο στοιχείο ή εκμαγείο. Αυτό εφαρμόζεται όταν έχετε δημιουργήσει μια συγκεκριμένη διάταξη και πρέπει να την κόψετε. Το παράθυρο Σμίλευση είναι ανοικτό: Η επιλογή Μαχαίρι κεριού σας επιτρέπει να προσθέσετε ή να αφαιρέσετε επιφάνεια στην επιλεγμένη περιοχή. Κάντε κλικ στο κουμπί Προσθήκη στην ενότητα Ρυθμίσεις μαχαιριού κεριού για να προσθέσετε υλικό στη σάρωση. Ο κύκλος της επιθυμητής περιοχής επισημαίνεται με κόκκινο χρώμα. Επιλέξτε το κουμπί Αφαίρεση για να διαγράψετε επιπλέον υλικό ή κάντε κλικ στο κουμπί 103

108 Printed Documentation Εξομάλυνση. Ο κύκλος της επιθυμητής περιοχής επισημαίνεται με μπλε χρώμα και πράσινο χρώμα αντίστοιχα. Προσαρμόστε την Ακτίνα και το Επίπεδο του κύκλου επισήμανσης σύροντας τις αντίστοιχες μπάρες κύλισης. Μπορείτε να χρησιμοποιήσετε τις ήδη προσαρμοσμένες ρυθμίσεις από τη λίστα των έξι παραλλαγών. Ενεργοποιήστε την επιθυμητή λειτουργία κάνοντας κλικ στον αριθμό της στη λίστα. Για να αλλάξετε τη ρύθμιση για τη λειτουργία, ορίστε τις παραμέτρους στην ενότητα Ρυθμίσεις μαχαιριού κεριού και κάντε κλικ στο κουμπί Αποθήκευση. Επιλέξτε το τετραγωνίδιο Εμφάνιση επιθυμητής περιοχής για να προβάλετε τον κύκλο επισήμανσης. Η επιλογή Μορφοποίηση σας επιτρέπει να τοποθετείτε και να αφαιρείτε την καμπύλη από την επιφάνεια. Μπορείτε να ορίσετε την ακτίνα του κύκλου επισήμανσης σύροντας την μπάρα κύλισης Ακτίνα. Σημείωση: το πράσινο περίγραμμα υποδεικνύει ότι το άκρο του εκμαγείου θα επηρεαστεί από τη διαδικασία μορφοποίησης. Η επιλογή Επιφάνεια αποκοπής σας επιτρέπει να κόψετε τα επιλεγμένα τμήματα της διάταξης με το επίπεδο. Σχεδιάστε την κόκκινη γραμμή κρατώντας πατημένο το αριστερό κουμπί του ποντικιού. Το επίπεδο κοπής δημιουργείται. Το πράσινο βέλος υποδεικνύει την κατεύθυνση κοπής. Μπορείτε να μετακινήσετε το επίπεδο κοπής σύροντας το μπλε σημείο ελέγχου ή να ορίσετε τις παραμέτρους στο πλαίσιο επεξεργασίας Μετατόπιση. Μπορείτε να επιλέξετε το επίπεδο που έχει ήδη δημιουργηθεί, διαλέγοντάς το από την αναπτυσσόμενη λίστα Προεπιλεγμένα επίπεδα. Μπορείτε να προσαρμόσετε το μέγεθος του επιπέδου κοπής επιλέγοντας το τετραγωνίδιο Τοπική επιφάνεια αποκοπής. Ορίστε τις παραμέτρους για Εξομάλυνση ακτίνας στο κατάλληλο πλαίσιο επεξεργασίας. Εάν επιλέξετε την Εμφάνιση τμήματος αποκοπής θα εμφανιστεί το τμήμα που 104

109 Χαρακτηριστικά1 κόπηκε. Για να επιλέξετε μια άλλη πλευρά της επιφάνειας αποκοπής, κάντε κλικ στην Εναλλαγή κατεύθυνσης αποκοπής. Κάντε κλικ στην Εκκαθάριση για να διαγράψετε την επιφάνεια αποκοπής. Η επιλογή Κοπή καμπύλης σας επιτρέπει να κόψετε τα τμήματα της διάταξης χρησιμοποιώντας τις καμπύλες. Επισημάνετε την επιθυμητή περιοχή με τις καμπύλες. Θα εμφανιστεί σε πράσινο πλαίσιο και το υπόλοιπο εκμαγείο θα είναι διαφανές. Μπορείτε να επιλέξετε Αποθήκευση των παραμέτρων για αυτή την επιλογή ή Φόρτωση κάποιων που υπάρχουν ήδη σε ένα άλλο εκμαγείο. Επιλέξτε τον τύπο της Καμπύλης. Ορίστε τις παραμέτρους Ακτίνα εξωραφής και Όφσετ επιπέδου στα αντίστοιχα πλαίσια επεξεργασίας. Χρησιμοποιήστε το κουμπί Αντίστροφη κατεύθυνση για να αντιστρέψετε την επιλεγμένη περιοχή. Επιλέξτε το τετραγωνίδιο Πρόσθετη επιφάνεια αποκοπής για να δημιουργήσετε ένα πρόσθετο επίπεδο. Χρησιμοποιήστε την επιλογή Σφαιρικές μεταμορφώσεις για να συμπτύξετε/επεκτείνετε τη διάταξη, ώστε να έχει το επιθυμητό μήκος και ύψος. Χρησιμοποιήστε το πράσινο σημείο ελέγχου για να μετακινήσετε τη διάταξη. Κρατήστε πατημένο το αριστερό κουμπί του ποντικιού και σύρετε το σημείο ελέγχου προς την επιθυμητή κατεύθυνση. Κοιτάξτε το χάρακα για να δείτε τις αριθμητικές πληροφορίες σχετικά με τις κινήσεις που εκτελείτε. Μπορείτε να περιστρέψετε τη διάταξη σύροντας το κόκκινο σημείο ελέγχου. Κάντε κλικ στο OK για να εφαρμόσετε τις αλλαγές. Μπορείτε να Αναιρέσετε/Επανεκτελέσετε την ενέργεια κάνοντας κλικ στα κατάλληλα κουμπιά. Μπορείτε να δείτε το ιστορικό των ενεργειών που έχετε εκτελέσει κάνοντας κλικ στο μαύρο βέλος που βρίσκεται δίπλα σε κάθε κουμπί. 105

110 Printed Documentation Μπορείτε να παρατηρήσετε τις αλλαγές που εκτελείτε με διάφορα χρώματα. Ενεργοποιήστε το Χάρτη διαφοράς κάνοντας κλικ στο κατάλληλο κουμπί. Ανοίξτε το αναπτυσσόμενο μενού κάνοντας κλικ στο μαύρο βέλος για να δείτε τη λεζάντα και να προσαρμόσετε την προβολή της. Προσθήκη για "Προσαρτήματα" Τα προσαρτήματα είναι τρισδιάστατα εκμαγεία τα οποία μπορούν να προστεθούν ή να αφαιρεθούν από την επιφάνεια οποιουδήποτε εκμαγείου ή απλώς να χρησιμοποιηθούν ως οπτικοί οδηγοί για τα εκμαγεία εξόδου ή τις διατάξεις. Σημείωση: το προσάρτημα πρέπει να προστίθεται σε μια Ομάδα προσαρτημάτων μέσω του Ortho Control Panel προτού γίνει διαθέσιμο στο Appliance Designer. Κάντε κλικ στην επιθυμητή περιοχή και τοποθετήστε το προσάρτημα. Προσαρμόστε το χρησιμοποιώντας το κόκκινο, το πράσινο και το μπλε σημείο ελέγχου: Περιστροφή προσαρτήματος 1. γύρω από τον άξονά του Αλλαγή του 2. πλάτους του Αλλαγή του ύψους του 4. προσαρτήματος 5. Μετακίνηση του προσαρτήματος σε σχέση με 106

111 Χαρακτηριστικά1 προσαρτήματος Μετακίνηση του προσαρτήματος 3. προς τα πίσω και προς τα εμπρός την επιφάνεια της διάταξης Σημείωση: Μπορείτε να επεξεργαστείτε τις ιδιότητες του προσαρτήματος στο Ortho Control Panel: Για παράδειγμα, μπορείτε να κλειδώσετε τις παραμέτρους κλιμάκωσης (δηλαδή 2 και 4 στην παραπάνω εικόνα), ώστε να μην μπορεί να αλλάξει η γεωμετρία του προσαρτήματος κατά τη διάρκεια της διαδικασίας σχεδιασμού. Αυτό είναι ιδιαίτερα χρήσιμο όταν τα προσαρτήματα είναι τυπικά φυσικά τμήματα που θα τοποθετηθούν στη σχεδιασμένη διάταξη. Μπορείτε να επιλέξετε την Ομάδα, τον τύπο για το Προσάρτημα και τον Προεπιλεγμένο προσανατολισμό επιλέγοντάς τα από το αντίστοιχο αναπτυσσόμενο μενού στο παράθυρο Ρυθμίσεις προσαρτημάτων. Προσθήκη για "Ετικέτα ταυτότητας" Οι Ετικέτες ταυτότητας σάς επιτρέπουν να προσθέσετε εύκολα ένα αναγνωριστικό σε οποιοδήποτε εκμαγείο εξόδου για εύκολη ταξινόμηση του κατασκευαστικού εξοπλισμού. Κάντε κλικ στην επιθυμητή περιοχή του εκμαγείου. Μπορείτε να προσαρμόσετε την ετικέτα αναγνωριστικού στην επιθυμητή θέση με τη βοήθεια των μπλε και μωβ σημείων ελέγχου στο χειριστήριο: 107

112 Printed Documentation Αλλαγή της γωνίας της θέσης 1. ετικέτας αναγνωριστικού σύμφωνα με την επιφάνεια Μετακίνηση του αναγνωριστικού, μπορείτε να 2. το ορίσετε κατά μήκος της επιφάνειας της διάταξης Περιστροφή της ετικέτας 3. αναγνωριστικού γύρω από τον άξονά της Μπορείτε να προσαρμόσετε την εμφάνιση της ετικέτας αναγνωριστικού στο παράθυρο Δημιουργία ετικέτας αναγνωριστικού. Πληκτρολογήστε το Κείμενο αναγνωριστικού και επιλέξτε το αναπτυσσόμενο μενού (Αποσπώμενο ή Ενσωματωμένο). Υποδείξτε το Βάθος κειμένου και το Ύψος γραμματοσειράς στα κατάλληλα πλαίσια επεξεργασίας (για τον τύπο ετικέτας αναγνωριστικού Ενσωματωμένη). Τοποθετήστε ένα σημείο ελέγχου στην επιθυμητή περιοχή για να υποδείξετε την αποσπώμενη ετικέτα αναγνωριστικού και κάντε κλικ στο OK για να δείτε το αποτέλεσμα: 108

113 Χαρακτηριστικά1 Ορίστε τον Αριθμό συνδέσμων και την Ελάχ. απόσταση από το εκμαγείο στα αντίστοιχα πλαίσια επεξεργασίας (για τον τύπο ετικέτας αναγνωριστικού Αποσπώμενη). 109

114

115 6 Οδηγός ροής εργασιών Η ενότητα Οδηγός ροής εργασιών παρουσιάζει τη λίστα των ενεργειών που εκτελούνται για να δημιουργηθεί το επιλεγμένο τμήμα. Μπορείτε να πλοηγηθείτε στη λίστα με χρήση του κουμπιού ή. Κάντε κλικ στα κουμπιά βελών στην επάνω δεξιά γωνία κάθε ενότητας για να τη συμπτύξετε/αναπτύξετε. Μπορείτε να επιλέξετε οποιοδήποτε βήμα από τη λίστα και να το τροποποιήσετε με χρήση των συγκεκριμένων ρυθμίσεών του που εμφανίζονται στην κάτω αριστερή γωνία. 111
