2 Ρεριεχόμενα Κεφάλαιο 1 1 XTREAM GR0 (6,32,64)..... ςελ Γενικά χαρακτθριςτικά του κζντρου Xtream.... ςελ Τεχνικά χαρακτθριςτικά ςελ Γείωςθ.....ςελ Συντιρθςθ..ςελ Γενικι περιγραφι.. ςελ Συνδεςμολογία των ηωνϊν. ςελ 8 Κεφάλαιο Αρχικζσ οδθγίεσ εγκατάςταςθσ.....ςελ Υπάρχουςεσ ρυκμίςεισ κζντρου....ςελ Γενικζσ πλθροφορίεσ απαραίτθτεσ για τον προγραμματιςμό.....ςελ Ρλθκτρολόγιο A ςελ 15 Κεφάλαιο Ρρογραμματιςμόσ τθσ μονάδασ από τον τεχνικό... ςελ φκμιςθ Γλϊςςασ (προαιρετικό).... ςελ φκμιςθ Θμερομθνίασ Ώρασ.... ςελ φκμιςθ Χρονιςμϊν (Χρόνοσ Εξόδου / Ειςόδου)......ςελ Αλλαγι Κωδικοφ Εγκαταςτάτθ......ςελ Αλλαγι Κωδικοφ Χριςτθ......ςελ φκμιςθ Ηωνϊν ςελ Διπλαςιαςμόσ Ηωνϊν ςελ Τφποι ηωνϊν..... ςελ φκμιςθ χρόνου τθσ ςειρινασ......ςελ Τομείσ (Partitions).....ςελ Συνεργαηόμενεσ ηϊνεσ για κάκε Τομζα..... ςελ Ειςαγωγι τθλεφϊνου για κζντρο λιψεωσ ςθμάτων..... ςελ Ειςαγωγι Κωδικοφ Ρρωτόκολλο επικοινωνίασ για Κζντρο Λιψεωσ Σθμάτων....ςελ Εγγραφι φωνθτικοφ μθνφματοσ.....ςελ Ρρογραμματιηόμενεσ ζξοδοι O.C.....ςελ Ρροφίλ Χριςτθ...ςελ Επαναφορά αρχικϊν ρυκμίςεων...ςελ 26 Κεφάλαιο Τθλεφωνικι Είςοδοσ PSTN Χαρακτθριςτικά ςελ Ρλακζτα θχθτικϊν μθνυμάτων XSINT....ςελ Ρλακζτα XGSM... ςελ PSTN + GSM... ςελ 29 1

3 4.2.1 Εγγραφι φωνθτικϊν μθνυμάτων..ςελ Διαδικαςία Εγγραφισ Φωνθτικϊν Μθνυμάτων..ςελ Ενεργοποίθςθ RTC μζςω κλιςθσ από τον πίνακα.ςελ 35 Κεφάλαιο 5 Εγκατάςταςθ..ςελ 41 Τομείσ..ςελ 42 Ηϊνεσ ςελ 44 Tamper ςελ 47 Φωτιά..ςελ 47 Ρρογραμματιςμόσ O.C...ςελ 48 Χρονιςμοί.ςελ 50 Κωδικοί Service.ςελ 51 Κωδικόσ Χριςτθ ςελ 52 Ρροφίλ Χριςτθ. ςελ 54 Ρλθκτρολόγιο. ςελ 56 Τθλεφωνθτισ. ςελ 59 Θμερομθνία / Ώρα. ςελ 68 Αυτόματο Τεςτ.... ςελ 68 Ρρόγραμμα Χρονοδιακόπτθ ςελ 69 Αντιγραφι...ςελ 70 Μνιμθ Γεγονότων.ςελ 70 Επαναφορά EEPROM..ςελ 71 Σφνδεςμοσ USB...ςελ 71 Ενθμζρωςθ Firmware.ςελ 71 Διαγνωςτικό..ςελ 72 Τεςτ Ηϊνθσ....ςελ 73 Αναμονι Μενοφ....ςελ 73 Ζκδοςθ EEPROM.ςελ 73 Κεφάλαιο Ειςαγωγι λογιςμικό XWIN...ςελ Εγκατάςταςθ XWIN..ςελ Αναβάκμιςθ XWIN...ςελ Σφνδεςθ πίνακα XTREAM μζςω USB..ςελ Ρεριγραφι του interface του προγράμματοσ XWIN. ςελ Κωδικόσ Επικοινωνίασ και Κωδικόσ Απομακρυςμζνου Χειριςμοφ ςτο XWIN.... ςελ Ενθμζρωςθ Firmware το κζντρου XTREAM.ςελ 81 Ραράρτθμα: Επεκτάςεισ και παρελκόμενα των κζντρων XTREAM..ςελ 83 2

4 1. XTREAM GR0 6, 32, 64 Ρίνακασ Συναγερμοφ και Ρυρανίχνευςθσ, βαςιςμζνοσ ςε μικροχπολογιςτι, με τθν δυνατότθτα προγραμματιςμοφ από το πλθκτρολόγιο ι μζςω θλεκτρονικοφ υπολογιςτι. Απλόσ ςτθν χριςθ του, με πολλζσ δυνατότθτεσ, δίνει λφςεισ ςε μικρζσ ι μεςαίεσ εγκαταςτάςεισ. Υπάρχουν 3 διαφορετικζσ εκδόςεισ: o XTREAM 6 (6 ηωνϊν επεκτεινόμενε ςε 10), ο XTREAM 32 (6 + 6 ηωνϊν επεκτεινόμενεσ ςε 32) και ο XTREAM 64 (6 + 6 ηωνϊν επεκτεινόμενεσ ςε 64). Και τα τρία μοντζλα υποςτθρίηουν 8 Partitions, μποροφν να ςυνδεκοφν ζωσ 8 πλθκτρολόγια και ζωσ 64 χριςτεσ. O προγραμματιςμόσ τθσ μονάδασ, μπορεί να γίνει μζςω του πλθκτρολογίου ι με υπολογιςτι (με τθν διαδικαςία downloading, με τοπικι ςφνδεςθ μζςω USB ι από απόςταςθ μζςω τθλεφωνικισ γραμμισ). Τα δεδομζνα του προγράμματοσ γράφονται ςε μνιμθ EEPROM και για τον λόγο αυτό δεν χάνονται, ακόμθ και όταν θ μονάδα μείνει χωρίσ τροφοδοςία. 1.1 ΓΕΝΛΚΑ ΧΑΑΚΤΘΛΣΤΛΚΑ ΤΟΥ ΚΕΝΤΟΥ XTREAM Ηϊνεσ, οι οποίεσ μποροφν να προγραμματιςκοφν για εςωτερικι ι περιμετρικι λειτουργία, ςαν ηϊνεσ με κακυςτζρθςθ, ςαν άμεςεσ, ςαν 24ωρεσ με ι χωρίσ ςειρινα κακϊσ και ςαν ηϊνθ-κλειδί, για τθν όπλιςθ και αφόπλιςθ τθσ μονάδασ. Πλεσ οι ηϊνεσ ζχουν προςταςία από κόψιμο ι βραχυκφκλωμα τθσγραμμισ, μζςω τερμα τικισ αντίςταςθσ 4.7ΚΩ. Πλεσ οι ηϊνεσ, εκτόσ των ηωνϊν πυρανίχνευςθσ και 24ωρθσ λειτουργίασ, μποροφν να λειτουργιςουν ςαν κουδοφνι, τθν ϊρα που θ μονάδα είναι αφοπλιςμζνθ. Οι ηϊνεσ των ανιχνευτϊν μποροφν να δϊςουν ανεξάρτθτθ ζξοδο ςυναγερμοφ και TAMPER μζςα από το ίδιο καλϊδιο, με τθν χριςθ δφο τερματικϊν αντιςτάςεων. Πταν μία ηϊνθ δϊςει ςυγκεκριμζνο αρικμό ςυναγερμϊν, κατά τθν διάρκεια ενόσ κφκλου όπλιςθσ, θ ηϊνθ αυτι τίκεται αυτόματα εκτόσ λειτουργίασ, εφϋ όςον ζχει γίνει ο αντίςτοιχοσ προγραμματιςμόσ. Οι ηϊνεσ που κα βγουν μόνιμα εκτόσ λειτουργίασ (από τον αντίςτοιχο προγραμματιςμό του τεχνικοφ) δεν κα δϊςουν ςυναγερμό αν ενεργοποιθκοφν, κα κρατθκοφν όμωσ ςτθν μνιμθ. 8 διαφορετικά τμιματα (Partitions) Ενςωματωμζνο ρολόι πραγματικοφ χρόνου Ρρογραμματιηόμενοσ χρόνοσ ειςόδου ςε κάκε ηϊνθ ξεχωριςτά Θ μονάδα ζχει ζναν εξαφιφιο κωδικό τεχνικοφ και εξιντα τζςςερισ κωδικοφσ για τουσ χριςτεσ τθσ μονάδασ που μποροφν να αποτελοφνται από τζςςερα ωσ ζξι ψθφία. Σε περίπτωςθ λθςτείασ ι όταν ςασ απειλοφν μπορείτε να αφοπλίςετε τον ςυναγερμό και να ςτείλετε ςιωπθρό ςυναγερμό ςτον κεντρικό ςτακμό, από το πλθκτρολόγιο. Θ μονάδα ζχει τθν δυνατότθτα προγραμματιςμοφ από απόςταςθ,μζςω τθλεφωνικισ γραμμισ και υπολογιςτι, με τθν διαδικαςία Downloading. Στον πίνακα που ακολουκεί αναφζρονται τα γενικά χαρακτθριςτικά του πίνακα XTREAM ςυνοπτικά. 3

5 Ρλθκτρολόγια Εωσ 8 πλθκτρολόγια (A600-A600Plus-A300-A300Plus), ςε απόςταςθ εωσ 600 μζτρα. Απαιτείται χριςθ 4 καλωδίων ανά πλθκτρολόγιο Επεκτάςεισ Εωσ 8 πλακζτεσ επζκταςθσ (XSAT2, XSAT8, XSAT36,XSATPW 3, XSATPW 5, SAT03, SAT04 or SAT WS) Σειριακά Κλειδιά υποςτθρίηονται εωσ 16 ςειριακά κλειδία (mod. RS) Ηϊνεσ n επεκτάςιμεσ ςε 32 (XTREAM 32) ι n επεκτάςιμεσ ςε 64 (Xtream 64) ι n (Xtream 6), προγραμματιηόμενεσ ηϊνεσ. n 1 ηϊνθ που αντιςτοιχεί ςτο Tamper Proof n 1 ηϊνθ ςε κάκε ςυνδεδεμζνο πλθκτρολόγιο A600 A600 Plus ι μία ηϊνθ NC ςε κάκεπλθκτρολόγιο A300 - A300Plus Τομείσ (Partitions) n 8 (ξεχωριςτά Partitions) Τφποι Ηωνϊν Άμεςθ (Immediate) / Υπο Συνκικθ (Conditional) / Άμεςθ με μόνιμο αποκλειςμό (Immediate with permanent exclusion), / Άμεςθ με προςωρινό αποκλειςμό (Immediate with temporary Exclusion) / Άμεςθ με pre-alarm ( Immediate with pre-alarm ), / Κακυςτζρθςθσ (Timed 1-2-3), / Κακυςτζρθςθσ και προςωρινό αποκλειςμό (Timed with temporary exclusion 1-2-3), / Κακυςτζρθςθσ και μόνιμο αποκλειςμό (Timed with permanent exclusion 1-2-3), / ΠΡΛΛΣΘ ON, HOME, ZONE, PERIMETER, / 24Ωρθ, / 24Ωρθ με κακυςτζρθςθ 1-2-3, / 24Ωρθ με pre-alarm , / Tamper, / Μθ χρθςιμοποιοφμενθ Ρροεπιλογζσ Ηωνϊν Ραλμοί, μνιμθ Alarm και reset, ςιμα tamper, ειδοποίθςθ (chime function), πόρτα, ηϊνεσ υπό δοκιμι, buzzer in alarm, ενεργοποίθςθ O.C. εξόδων, AND ηϊνεσ, χριςθ ωσ 16 ψθφιακά αλφαρικμθτικά ψθφία, Κωδικοί Alarm. Μνιμθ Συμβάντων n 1000 μποροφν να αποκθκευτοφν ςτθ μνιμθ (Θμζρα / Ώρα / Κλιςεισ) Ζξοδοι Alarm n 1 (max 8) προγραμματιηόμενεσ εξόδοι alarm με ρελζ. n 8 (max 72) ζξοδοι transistorised (50 ma-opencollector) ςτισ τερματικζσ πλακζτεσ για ςφνδεςθ με θλεκτρονικζσ πλακζτεσ ρελζ (mod. MR4 / MR8). n 1 ζξοδοσ transistorised 100 ma ςτθν τερματικι πλακζτα που αντιςτοιχεί ςτθ γραμμι Tamper n 1 ζξοδοσ (50 ma - O.C.) on quality terminal board of the control panel Ππλιςθ Κζντρου n 4 αυτόματοι τρόποι όπλιςθσ Από τθν οκόνθ του πλθκτρολογίου ι από εξωτερικζσ ενεργοποιιςεισ ςε ON, HOME, AREA and PERIMETER Κωδικοί n 64 Κωδικοί χρθςτϊν με χριςθ 4 ωσ 6 ψθφίων n 8 προφίλ Χρθςτϊν n 64 αυτόματοι κωδικοί Ζκτακτθσ Ανάγκθσ (με περιςςότερουσ από ςυνδιαςμοφσ) Χρονιςμόσ 32 κακθμερινζσ λειτουργίασ για όλουσ τουσ Τομείσ οπλίςεισ/αφοπλίςεισ των Τομζων και ενεργοποίθςθ των εξόδων OC "copy copy from Monday to Friday" και "copy from Monday to Sunday" λειτουργία 20 προγραμματιηόμενεσ περίοδοι Αυτόματθ εναλλαγι Κερινισ- Χειμερινισ ϊρασ και αντίςτροφα αναςτολι των κωδικϊν κατά τθν όπλιςθ με Χρονιςμό Τθλ. Γραμμι n 16 τθλεφωνικοί αρικμοί ςτθ γραμμι PSTN/GSM n 40 φωνθτικά μυνιματα κακϊσ επίςθσ και εκτεταμζνο λεξιλόγιο (mod.xsint) GSM telephone dialler (mod. Xgsm) προαιρετικό Ελεγχοσ Τροφοδοςίασ ζνδειξθ ςτθν οκόνθ του κζντρου των ςφαλμάτων λειτουργίασ ι επίβλεψθ των πρόςκετων μονάδων παροχισ (mod. POWER1Q - POWER4Q - POWER 3Q - POWER 5Q) Ρρογραμματιςμόσ από το πλθκτρολόγιο μζςω του απλοποιθμζνου μενοφ μζςω PC με ςφνδεςθ μζςω PC και χριςθ του Λογιςμικοφ XWIN μζςω PC ςυνδεδεμζνο τθλεφωνικά με το XWIN και Modem Τάςθ V ςτακεροποιθμζνθ τροφοδοςία ονομαςτικισ τάςθσ : 13.8 V Διαςτάςεισ πλθκτρολόγιο A600- A600Plus (LxHxD): 153 x 120 x 35 mm πλθκτρολόγιο A300- A300Plus (LxHxD): 120 x 90 x 15 mm housing (LxHxD): 321 x 279 x 83 mm Ρεριβαλ. Συνκικεσ +5 C / + 40 C Μεγ. Καταναλ. ευματοσ 0.7A / 115 V ~ - 0.4A / 230 V ~ Μεγ. Καταναλ. εφματοσ ςτα κατανάλωςθ μόνο 250 Ma με PSTN Dialler ενεργοποιθμζνο 13.8 Μπαταρία V maximum 7Ah 1.1 Πίνακασ γενικϊν χαρακτθριςτικϊν των κζντρων XTREAM 4

6 1.2 Τεχνικά χαρακτθριςτικά Tάςθ τροφοδοςίασ 220V AC 50 Hz με τροφοδοτικό 14,5 V DC 1,7 A Ζξοδοσ 13,8 V -1 A Κατανάλωςθ βαςικισ μονάδασ 250 m A Ανεξάρτθτεσ ζξοδοι για τθν τροφοδοςία των ανιχνευτϊν και των αυτοτροφοδοτοφμενων ςειρινων. Ρροςτατεφονται από αςφάλειεσ 0.63 Α και 2 Α αντίςτοιχα. Ανεξάρτθτθ ζξοδοσ για τθ τροφοδοςία των πλθκτρολογίων. Ρροςτατεφεται από αςφάλεια 0.63Α 8 προγραμματιηόμενεσ ζξοδοι PGM Ζξοδοσ για φόρτιςθ ςυςςωρευτι, προςτατευόμενθ από βραχυκφκλωμα ι ανάποδθ πολικότθτα του ςυςςωρευτι Διαςτάςεισ κουτιοφ 321 x 279 x 83 mm Διαςτάςεισ πλθκτρολογίου 120 x 90 x 15 mm Τάςθ δικτφου V~ (+/-10%) 50/60Hz Τάςθ Ονομαςτικι τάςθ 13,8 V DC Μζγιςτο ρεφμα που καταναλϊνεται από το δίκτυο 0.7A/115V~ 0.4A/230V~ Μζγιςτθ παροχι ρεφματοσ Τροφοδοτικό 1,7 Α Μζγιςτθ παροχι ρεφματοσ με παρουςία μπαταρίασ 7Ah Εξωτερικι χριςθ Φόρτιςθ μπαταρίασ 500 m A 450 m A Τάςθ εξόδου ςε V~ - 10% Τάςθ εξόδου V~ +10% Άδεια Με μζγιςτθ φόρτιςθ Άδεια Με μζγιςτθ φόρτιςθ 13,8 V DC 13,6 V DC 13,8 V DC 13,5 V DC Κατανάλωςθ πλθκτρολογίου A600 A600 Plus Κατανάλωςθ Ρλθκτρολογίου A300 A300 Plus Με απενεργοποιθμζνθ οκόνθ Με ενεργοποιθμζνθ οκόνθ Μζγιςτο Με απενεργοποιθμζνθ οκόνθ Με ενεργοποιθμζνθ οκόνθ 65 m A 170 m A 250 m A 40 m A 70 m A Κατανάλωςθ (RS) Serial Reader Μζγιςτθ 30 m A Ρίνακασ 1.2: Τεχνικά χαρακτθριςτικά του κζντρου Xtream 1.3 Γείωςθ Θ ςωςτι γείωςθ προςτατεφει, ςε μεγάλο βακμό, τα θλεκτρονικά εξαρτιματα τθσ μονάδασ από κεραυνοφσ, υπερτάςεισ και θλεκτροςτατικζσ εκφορτίςεισ γενικότερα. Θ χρθςιμοποίθςθ τθσ γείωςθσ είναι υποχρεωτικι και από το νόμο για λόγουσ αςφαλείασ (αποφυγι θλεκτροπλθξίασ). Ρρζπει να αποφεφγεται θ γείωςθ ςε ςωλινεσ νεροφ γιατί, τισ περιςςότερεσ φορζσ, οι ςωλινεσ αυτοί είναι από πλαςτικό υλικό και δεν προςφζρουν καμία προςταςία. Για καλφτερθ προςταςία χρθςιμοποιείςτε διαφορετικό καλϊδιο για τθν γείωςθ που υπάρχει 5

7 ςτθν είςοδο τθσ τροφοδοςίασ του πίνακα και διαφορετικό καλϊδιο για τθν γείωςθ που υπάρχει ςτθν είςοδο τθσ τθλεφωνικισ γραμμισ. 1.4 Συντιρθςθ Για να εξαςφαλίςετε τθ ςωςτι λειτουργία του ςυςτιματοσ και για να είναι θ εγκατάςταςθ ςυμβατι με τισ προδιαγραφζσ αςφαλείασ, πρζπει να ακολουκιςετε το παρακάτω χρονοδιάγραμμα ελζγχου. κάκε ζξι μινεσ, εκτόσ από τουσ περιοδικοφσ ελζγχουσ λειτουργίασ τθσ εγκατάςταςθσ που πρζπει να κάνει ο χριςτθσ του ςυςτιματοσ, πρζπει να ελζγχετε τθν ςωςτι λειτουργία όλων των ςυςκευϊν (ανιχνευτζσ PIR, ανιχνευτζσ κραφςθσ υαλοπινάκων, μαγνθτικζσ επαφζσ, ςειρινεσ κλπ), τθν επικοινωνία του πίνακα με τον κεντρικό ςτακμό ι με τα τθλζφωνα που είναι προγραμματιςμζνα, τουσ χρόνουσ ειςόδου, εξόδου και διάρκειασ ςυναγερμοφ και, γενικά, όλεσ τισ παραμζτρουσ του ςυςτιματοσ. Κάκε τρία χρόνια να γίνεται αντικατάςταςθ των ςυςςωρευτϊν του πίνακα και τθσ ςειρινασ. 1.5 Γενικι περιγραφι Θ κεντρικι μονάδα αποτελεί το βαςικότερο κομμάτι τθσ εγκατάςταςθσ, που δζχεται τισ εντολζσ από όλεσ τισ αιςκθτιριεσ ςυςκευζσ ( PIR,ανιχνευτζσ κραφςθσ τηαμιϊν, μαγνθτικζσ επαφζσ κλπ), τισ επεξεργάηεται και δίνει τισ εντολζσ για τθν λειτουργία των ςειρθνϊν και του κωδικοποιθτι. Αποτελείται από το τροφοδοτικό και τθν κυρίωσ πλακζτα. Θ μονάδα ζχει τθν ευελιξία να χρθςιμοποιθκεί με διάφορουσ τρόπουσ και ςφμφωνα με τισ ανάγκεσ του χϊρου. Μπορεί, δθλαδι, να χρθςιμοποιθκεί ο ίδιοσ κεντρικόσ πίνακασ χωριςμζνοσ ςε διαφορετικά τμιματα (Partitions), με χωριςτά πλθκτρολόγια ςε κάκε τμιμα και να λειτουργοφν τα δφο τμιματα τελείωσ ανεξάρτθτα, ςαν να υπάρχει χωριςτι μονάδα ςε κάκε ζνα από αυτά. Ο πίνακασ πρζπει να τοποκετθκεί ςε κάποιο αςφαλζσ ςθμείο, κοντά ςτθν τθλεφωνικι γραμμι και ςε μία παροχι 220V AC, θ οποία δεν πρζπει να διακόπτεται όταν κλείςει ο γενικόσ διακόπτθσ. Το πλθκτρολόγιο να τοποκετθκεί ςτθ κφρα ειςόδου εξόδου, ςε φψοσ που να είναι εφκολοσ ο χειριςμόσ και ο ζλεγχοσ από όλουσ. Στθν μονάδα μποροφν να ςυνδεκοφν μζχρι οχτϊ πλθκτρλόγια. Εικόνα 1.1 Κεντρικι μονάδα Xtream Στον παρακάτω πίνακα περιγράφονται οι είςοδοι ζξοδοι τθσ κεντρικισ πλακζτασ του Xtream. 6

8 Ρίνακασ 1.3 : περιγραφι των ειςόδων εξόδων τθσ πλακζτασ του πίνακα XTREAM 7

9 RS-485: Σειριακι κφρα που αντιςτοιχεί ςτθ ςειριακι B1 κατά τον προγραμματιςμό του πίνακα. Ραρζχει τθ δυνατότθτα ςφνδεςθσ : 8 πλθκτρολογίων με διευκφνςεισ από 1 ζωσ 8 8 ςειριακζσ επεκτάςεισ με διευκφνςεισ από 1 ζωσ 8 16 Readers με διευκφνςεισ από 1 ζωσ 16 Relay (C/NO/NC): ο πίνακασ ελζγχου παρζχει ζναν relay εξόδου 2 εναλλαγϊν, ο οποίοσ δεν περιζχει καμία τάςθ. Οι ζξοδοι με τθν ζνδειξθ ALARM πάνω ςτθ πλακζτα του πίνακα ελζγχονται από ζνα relay εξόδου 2 Α ςτα 12 Volt. O.C. Ζξοδοι: ο πίνακασ ελζγχου παρζχει 8 ενεργοφσ εξόδουσ (όπωσ και θ πλακζτα SAT03), οι οποίεσ δίνουν ζνα αρνθτικό ςτο ςυμβάν που ζχουν προγραμματιςτεί. Στισ εξόδουσ αυτζσ υπάρχει θ δυνατότθτα ςφνδεςθσ των πλακετϊν (Module MR4 ι MR8) όπωσ φαίνεται ςτο παρακάτω ςχιμα. Εικόνα 1.2 : Ρλακζτεσ MR4 MR8 για ςφνδεςθ ςτισ εξόδουσ O.C. 1.6 Συνδεςμολογία των ηωνϊν Α) Balanced zones Εικόνα 1.3: τερματιςμόσ των ηωνϊν με αντίςταςθ 4.7 ΚΩ 8

10 Ο πίνακασ XTREAM - 6 ζχει 10 ηϊνεσ που απαιτοφν τερματικι αντίςταςθ 4700 Ohm. Το άνοιγμα ι το βραχυκφκλωμα μιασ ηϊνθσ προκαλεί ςιμα ςυναγερμοφ. Το tamper μπορεί να προςτεκεί ςτθν υπάρχουςα γραμμι τθσ ηϊνθσ (τφποσ β) ι ςε διαφορετικι ηϊνθ οριςμζνθ ςαν Tamper ςτον προγραμματιςμό. Αν θ εγκατάςταςι ςασ δεν απαιτεί τθ χριςθ Tamper ςυνδζςτε τουσ ανιχνευτζσ όπωσ ςτθν εικόνα 1.3. Θ αντίςταςθ πρζπει να τοποκετθκεί ςτον ανιχνευτι και όχι ςτον πίνακα. Θ ςφνδεςθ αυτι κα προςτατεφει μόνο το καλϊδιο του ανιχνευτι από κόψιμο ι βραχυκφκλωμα και μόνον όταν το ςφςτθμα είναι οπλιςμζνο. B) Balanced zones με tamper Στθν περίπτωςθ που κζλετε να χρθςιμοποιιςετε μία τερματικι αντίςταςθ και να ςυνδζςετε ςτθν ίδια ηϊνθ το Tamper και το Relay ςυναγερμοφ του ανιχνευτι χρθςιμοποιιςτε τθ ςυνδεςμολογία που φαίνεται ςτθν εικόνα 1.4. Στθ ςυνδεςμολογία αυτι κα προςτατεφεται το καλϊδιο του ανιχνευτι από κόψιμο ι βραχυκφκλωμα όταν το ςφςτθμα είναι οπλιςμζνο αλλά ςυγχρόνωσ κα ζχουμε 24ωρθ προςταςία του ανιχνευτι από παραβίαςθ. Δθλαδι θ ρφκμιςθ αυτι επιτρζπει ςτον πίνακα ελζγχου να αναγνωρίηει τόςο τθ κατάςταςθ τθσ ηϊνθσ όςο και του tamper χρθςιμοποιϊντασ το ίδιο κφκλωμα ςτθ ηϊνθ. Εικόνα 1.4: τερματιςμόσ των ηωνϊν με ανίχνευςθ Tamper ενεργοποιθμζνθ (R=4.7ΚΩ) Οι ηϊνεσ που ζχουν προγραμματιςτεί με αυτόν τον τφπο κα πρζπει να τερματίηονται με αντίςταςθ 4700 Ohm. Θ πρϊτθ αντίςταςθ αντιςτοιχεί ςτθν επαφι ενϊ ι δεφτερθ ςτο Tamper. Θ επιλογι αυτοφ του τφπου τθσ ηϊνθσ κα πρζπει να γίνει ςτον προγραμματιςμό (zone with tamper signal) ςε κάκε ηϊνθ ξεχωριςτά. Γ) Διπλαςιαςμόσ ηωνϊν Σε αυτό τον τφπο λειτουργίασ, κάκε γραμμι μπορεί να διαιρεκεί ςε δφο ανεξάρτθτεσ ηϊνεσ. Αυτόσ ο τφποσ ηϊνθσ απαιτεί τθ προςκικθ τριϊν τερματικϊν αντιςτάςεων όπωσ φαίνεται ςτο παρακάτω ςχιμα. 9

11 Εικόνα 1.5: διπλαςιαςμόσ ηωνϊν χωρίσ ανίχνευςθ TAMPER (R1=4.7ΚΩ, R2=10 ΚΩ) Εικόνα 1.6: διπλαςιαςμόσ ηωνϊν με ανίχνευςθ TAMPER (R1=4.7ΚΩ, R2=10 ΚΩ) 2.1 Αρχικζσ οδθγίεσ εγκατάςταςθσ 1. Τερματίςτε όλεσ τισ ειςόδουσ των ηωνϊν κακϊσ και το tamper proof (Τα) με αντίςταςθ 4.7 ΚΩ (VLINEE ςαν common). 2. Τοποκετιςτε το τροφοδοτικό και ςυνδζςτε τισ εξόδουσ V+, V- με τισ ειςόδουσ του πίνακα ALIM + και ALIM- αντίςτοιχα, δίνοντασ προςοχι ςτθν πολικότθτα. 10

12 Εικόνα 2.1: τροφοδοτικό πίνακα Xtream Όπου V+ :14.5V V- : 14.5V N : Ουδζτερο 220 V AC L: Phase 220 V AC Ground 3. Συνδζςτε τα πλθκτρολόγια όπωσ φαίνεται ςτο παρακάτω ςχιμα. Εικόνα 2.2: ςφνδεςθ πλθκτρολογίων ςτον πίνακα Xtream Στο κζντρο μποροφν να ςυνδεκοφν μζχρι 8 πλθκτρολόγια. Για να προςκζςετε νζο πλθκτρολόγιο ςτθν μονάδα, κα πρζπει να κόβετε τθν τροφοδοςία από το δίκτυο και τον ςυςςωρευτι και να τθν επαναφζρετε μετά τθν ολοκλιρωςθ τθσ ςφνδεςθσ. Πταν ςτον ίδιο πίνακα ςυνδεκοφν περιςςότερα από ζνα πλθκτρολόγια, για να λειτουργιςουν ςωςτά, πρζπει να ορίςετε, ςτο κακζνα από αυτά τθν διεφκυνςθ του μζςω των 5 Dip switches που υπάρχουν ςε κάκε πλθκτρολόγιο. Θ διεφκυνςθ τουσ πρζπει να είναι αφξουςα. Χρθςιμοποιείςτε κωρακιςμζνο τετραπλό καλϊδιο (0.5mm διατομι) για τθν ςφνδεςθ κάκε πλθκτρολογίου. Θ μζγιςτθ απόςταςθ είναι τα 600 μζτρα. Θ τροφοδοςία τθσ ςειριακισ κφρασ RS485 προςτατεφεται από αςφάλεια 0.63V 250V. 11

13 Ρίνακασ 2.1: αρίκμθςθ των πλθκτρολογίων μζςω των Dip Switches Το ςιμα για το άνοιγμα ι το ξιλωμα του πλθκτρολογίου από τον τοίχο που ζχει ιδθ τοποκετθκεί, δεν μπορεί να εξαλειφκεί από τον προγραμματιςμό. Ωσ εκ τοφτου είναι απαραίτθτθ θ ςωςτι τοποκζτθςθ του πιζηοντασ το Tamper ςτον τοίχο κατά τθν τοποκζτθςι του. Αν κζλουμε να αποκλείςουμε το Tamper, κα πρζπει να τοποκετιςουμε το DIP 5 ςε ON ςτο πλθκτρολόγιο A300. Ριζηοντασ ταυτόχρονα τα πλικτρα (CLR) και (ESC) μποροφμε να διαπιςτϊςουμε τθ διεφκυνςθ του πλθκτρολογίου. Θ ηϊνθ του πλθκτρολογίου δεν χρθςιμοποιείται από τισ εργοςταςιακζσ ρυκμίςεισ. Στθν περίπτωςθ που επικυμοφμε να τθν χρθςιμοποιιςουμε (ενεργοποίθςθ μζςω προγραμματιςμοφ), απαιτείται τερματιςμόσ με αντίςταςθ 4.7 ΚΩ. Θ ανίχνευςθ Tamper δεν είναι δυνατι ςτθ ηϊνθ του πλθκτρολογίου A Συνδζςτε τθν ςειρινα χρθςιμοποιϊντασ για τθν τροφοδοςία τθσ καλϊδιο με διατομι 1mm. Θ τροφοδοςία τθσ ςειρινασ +VPOT, - VPOT. Τθν εντολι τθσ ςειρινασ τθν παίρνετε από τθν ζξοδο S.A. ι S. S Δίνει 0 (μθδζν) ςε κατάςταςθ θρεμίασ και δίνει 12V ςε περίπτωςθ ςυναγερμοφ Θ ζξοδοσ S μπορεί να χρθςιμοποιθκεί για να ςυνδεκοφν ςειρινεσ, τθλεφωνθτισ, flash, και οποιαδιποτε άλλθ ςυςκευι. Το ρεφμα που μπορεί να δϊςει αυτι θ ζξοδοσ είναι 2 A, όταν είναι ςυνδεδεμζνθ θ μπαταρία. Ρροςτατεφεται ςε περίπτωςθ βραχυκυκλϊματοσ από αςφάλεια 2 A. SA Δίνει 12V ςτακερά ςε κατάςταςθ θρεμίασ και πζφτει ςε 0 (μθδζν) ςε περίπτωςθ ςυναγερμοφ. Θ υποδοχι SA χρθςιμοποιείται για τον ζλεγχο αυτοδφναμων ςειρινων ι τθλεφωνθτϊν. Το ρεφμα που μπορεί να δϊςει αυτι θ ζξοδοσ είναι 2 A, όταν ςτον πίνακα είναι ςυνδεδεμζνθ και θ μπαταρία. Ρροςτατεφεται, ςε περίπτωςθ βραχυκυκλϊματοσ, από αςφάλεια 2 Α. 5. Οι ζξοδοι V LINE +, V LINE χρθςιμοποιοφνται για τθν τροφοδοςία των ανιχνευτϊν. Οι ζξοδοι αυτζσ μπορεί να δϊςουν ρεφμα 1 Α και οι δφο μαηί και προςτατεφονται από αςφάλεια 0.63 A θ κάκε μία. 12

14 6. Συνδζςτε τον Συςςωρευτι προςζχοντασ τθν πολικότθτα (κόκκινο ςτο +, μαφρο ςτο -). Χρθςιμοποιείςτε ςυςςωρευτι AH κλειςτοφ τφπου. 7. Συνδζςτε τθν τάςθ δικτφου 220V AC 2.2 Υπάρχουςεσ ρυκμίςεισ κζντρου Τα κζντρα XTREAM είναι προ - ρυκμιςμζνα κατά τον εξισ τρόπο: Ηϊνθ 1 Κακυςτζρθςθσ 20 sec Partition 1 ON/HOME χωρίσ ανίχνευςθ Tamper Ηϊνθ 2 Ακολουκίασ Partition 1 ON χωρίσ ανίχνευςθ Tamper Ηϊνθ 3 Άμεςθ Partition 1 ON χωρίσ ανίχνευςθ Tamper Ηϊνθ 4 Άμεςθ Partition 1 ON χωρίσ ανίχνευςθ Tamper Ηϊνθ 5 Άμεςθ Partition 1 ON / HOME χωρίσ ανίχνευςθ Tamper Ηϊνθ 6 Άμεςθ Partition 1 ON / HOME χωρίσ ανίχνευςθ Tamper Ρίνακασ 2.2 : default ρυκμίςεισ των κζντρων Xtream ΚΩΔΛΚΟΣ ΕΓΚΑΤΑΣΤΑΤΘ : ΚΩΔΛΚΟΣ ΧΘΣΤΘ : ΧΟΝΟΣ ΕΛΣΟΔΟΥ : 20 Sec ΧΟΝΟΣ ΕΞΟΔΟΥ : 20 Sec Ππλιςθ : κωδικόσ και ON (όλεσ οι ηϊνεσ) Ππλιςθ περιμετρικι : κωδικόσ και ΘΟ (όπλιςθ 1,5,6) Αφόπλιςθ : κωδικόσ και πλικτρο Γενικζσ πλθροφορίεσ απαραίτθτεσ για τον προγραμματιςμό Διαχείριςθ Τομζων Ο πίνακασ XTREAM υποςτθρίηει τθ διαχείριςθ τομζων. Αυτό ςθμαίνει ότι μζχρι και 64 ςυςτιματα ανεξάρτθτα μεταξφ τουσ μποροφν να δθμιουργθκοφν με ζναν πίνακα ελζγχου. Στθν περίπτωςθ που κα πρζπει να γίνει διαχείριςθ ανιχνευτϊν που είναι κοινοί μεταξφ διαφορετικϊν τομζων, αντιςτοιχίςτε τουσ ςτουσ διαφορετικοφσ τομείσ που πρζπει να αναφζρονται. Αυτζσ οι ηϊνεσ κα ενεργοποιθκοφν μόνο όταν όλοι οι τομείσ ςτουσ οποίουσ ζχουν αντιςτοιχθκεί περιλθφκοφν. Θ αρικμόσ των ενεργϊν τομζων ςτο ςφςτθμα ςθμαίνει πόςοι από τουσ υπάρχοντεσ τομείσ ρυκμίηονται κατά τον προγραμματιςμό. Θ χριςθ των τομζων είναι απαραίτθτθ όταν υπάρχει θ αναγκαιότθτα διαχείριςθσ περιςςότερων ςυςτθμάτων από ζναν πίνακα ελζγχου. Εάν επικυμοφμε τθ διαχείριςθ μόνο ενόσ ςυςτιματοσ, δεν απαιτείται χριςθ αυτισ τθσ λειτουργίασ. Ζτςι μόνο ο τομζασ 1 κα είναι ενεργόσ (εργοςταςιακά) και όλεσ οι ηϊνεσ κα ανικουν ςε αυτόν. 13

15 Οπλίςεισ Οι τομείσ μποροφν να ενεργοποιθκοφν με διαφορετικοφσ τρόπουσ, ο ζνασ από τον άλλον. Για παράδειγμα ο Τομζασ 1 μπορεί να οπλιςτεί ςε ON, ενϊ οι τομείσ 2 και 3 να οπλιςτοφν ςε Area. Εφόςον υπάρχουν, ανά πάςα ςτιγμι, ηϊνεσ που ανικουν ςε διαφορετικοφσ τομείσ αυτό κα ζχει ωσ αποτζλεςμα τθν αυτόματθ όπλιςθ ςτο χαμθλότερο υπάρχων επίπεδο ανάμεςα ςτουσ τομείσ τουσ οποίουσ ανικουν (όπου το υψθλότερο επίπεδο αντιςτοιχεί ςτθν όπλιςθ ON και μετά κατά φκίνουςα ςειρά HOME, AREA και PERIMETER). Κάκε ηϊνθ που χρθςιμοποιείται ςτον πίνακα ελζγχου κα πρζπει να ανικει ςε ζναν τομζα. Πταν οπλίηει ο εν λόγω τομζασ με ζνασ τρόπο όπλιςθσ (ON-HOME-AREA- PERIMETER) που περιλαμβάνει τθν ηϊνθ αυτι τότε ο τομζασ είναι ενεργόσ. Ζξοδοι Alarm Οι ζξοδοι Alarm του ςυςτιματοσ ενεργοποιοφνται όταν ςυμβεί ζνασ ςυναγερμόσ ςε ζναν ι περιςςότερουσ τομείσ, αλλά μπορεί να απενεργοποιθκεί μόνο αφοπλίηοντασ τον τομζα ςτον οποίο ανικει θ ηϊνθ που προκάλεςε τον ςυναγερμό. Αυτό ιςχφει τόςο για τισ εξόδουσ relay όςο και για τισ O.C. εξόδουσ. Οριςμζνεσ λειτουργίεσ που υπάρχουν για τισ εξόδουσ O.C. απαιτοφν τον κακοριςμό του αρικμοφ των τομζων που αναφζρονται. Ραράδειγμα: arming OC, OC from user κλπ. Ρλθκτρολόγια Κάκε πλθκτρολόγιο κα πρζπει να αντιςτοιχεί ςε ζναν ι περιςςότερουσ τομείσ. Αυτό κακορίηει ποια μθνφματα alarm κα εμφανίηονται ςτθν οκόνθ του. Οι ςυναγερμοί ηϊνθσ εμφανίηονται μόνο εάν προκαλοφνται από τισ ηϊνεσ των αντίςτοιχων τομζων. Θ λειτουργία ταχείασ όπλιςθσ (Quick Arming) αντιςτοιχείται με το πλθκτρολόγιο ςτο οποίο εκτελζςτθκε. Με αυτι τθ διαδικαςία ο τομζασ ςτον οποίο ανικει το πλθκτρολόγιο ι όλοι οι τομείσ ςτουσ οποίουσ ανικει αντίςτοιχα, ενεργοποιοφνται ταυτόχρονα. Το μινυμα 0 ενεργζσ ηϊνεσ κατά τθν ζξοδο του κωδικοφ εγκαταςτάτθ, εμφανίηεται ςτο πλθκτρολόγιο όταν οι ηϊνεσ δεν ζχουν αντιςτοιχθκεί ςτουσ 4 τρόπουσ όπλιςθσ (ON, HOME, AREA,PERIMETER). Θ απεικόνιςθ αυτι εξαφανίηεται όταν ειςαχκεί ο κωδικόσ Χριςτθ. Μετά τθν όπλιςθ ενόσ τομζα, το μινυμα 0 ενεργζσ ηϊνεσ εμφανίηεται ςτο πλθκτρολόγιο για να ειδοποιιςει τον Χριςτθ ότι δεν υπάρχουν ηϊνεσ ενεργζσ ςε αυτόν τον τρόπο όπλιςθσ. Κωδικοί Χρθςτϊν Οι κωδικοί των χρθςτϊν κα πρζπει να αντιςτοιχοφν ςε ζναν ι περιςςότερουσ τομείσ και να ζχουν πρόςβαςθ ςε αυτοφσ μόνο μζςω των πλθκτρολογίων που ανικουν ςε αυτοφσ τουσ τομείσ. Εάν ζνασ κωδικόσ αντιςτοιχεί ςε ζναν ι περιςςότερουσ τομείσ και ζχει οριςτεί επίςθσ ςαν Master User, κα μπορεί να ζχει πρόςβαςθ ςτουσ τομείσ αρμοδιότθτασ του από οποιαδιποτε πλθκτρολόγιο. Πταν ζνασ χριςτθσ ζχει αντιςτοιχθκεί ςε περιςςότερουσ τομείσ και με τθ λειτουργία Sectors Summary, κα μπορεί να οπλίηει και να αφοπλίηει όλα τα ςυςτιματα μαηί πατϊντασ το μθδζν (0). Οι χριςτεσ που ζχουν αντιςτοιχθκεί ςε ζναν ςυγκεκριμζνο τομζα, αν ενεργοποιθκεί κα μποροφν να ςυμβουλευτοφν τθν Μνιμθ Γεγονότων βλζποντασ όμωσ ςυμβάντα που αφοροφν μόνο τον ςυγκεκριμζνο τομζα. Ο χριςτθσ που ζχει αντιςτοιχθκεί ςε όλουσ 14

16 τουσ τομείσ κα μπορεί να δει τθν πλιρθ Μνιμθ Γεγονότων με όλα τα ςυμβάντα όλων των τομζων. Πςον αφορά τθν εξαίρεςθ ηωνϊν και τθν ενεργοποίθςθ των εξόδων O.C. από το πλθκτρολόγιο, ο χριςτθσ ζχει αρμοδιότθτα να εργαςτεί πάνω ςτισ εξόδουσ OC και τισ ηϊνεσ που ανικουν ςτον τομζα που ανικει. Αν θ ζξοδοσ OC ζχει αντιςτοιχθκεί ςε περιςςότερουσ από ζναν τομείσ κα είναι διαχειρίςιμθ από όλουσ τουσ χριςτεσ που ανικουν ςτουσ κοινοφσ τομείσ τθσ εξόδου OC. Ραράδειγμα αντιςτοιχίασ Ρλθκτρολογίων - Χρθςτϊν Ο χριςτθσ 1 ζχει αντιςτοιχθκεί τουσ τομείσ 1,2,3,4 και ζχει ρυκμιςτεί Master User NO Οι χριςτεσ 2 και 3 ζχουν ρυκμιςτεί Master User NO Χριςτεσ / Τομείσ Χριςτθσ 1 (Τομείσ 1,2,3,4) Χριςτθσ 2 (Τομζασ 1) Χριςτθσ 3 (Τομζασ 2) Ρλθκτρολόγιο (Τομείσ 1,2,3,4) Ρλθκτρολόγιο (Τομζασ 1) Ρλθκτρολόγιο (Τομζασ 2) επιλογι τομζα απεικόνιςθ τομζα 1 απεικόνιςθ τομζα 2 απεικόνιςθ τομζα 1 απεικόνιςθ τομζα 1 Χωρίσ εξουςιοδότθςθ απεικόνιςθ τομζα 2 Χωρίσ εξουςιοδότθςθ απεικόνιςθ τομζα Ρλθκτρολόγιο A300 Το πλθκτρολόγιο χρθςιμοποιείται για τον προγραμματιςμό τθσ μονάδασ και για τον ζλεγχο και τθν λειτουργία τθσ εγκατάςταςθσ. Στθν πρόςοψθ του πλθκτρολογίου υπάρχουν 3 ενδεικτικά LED s, ζνα Display και 18 πλικτρα. Εικόνα 2.3: Ρλθκτρολόγιο A300 15

17 Στο κάκε πλθκτρολόγιο απεικονίηονται οι ενδείξεισ του τμιματοσ ςτο οποίο ζχει προγραμματιςκεί να ανικει. Μπορείτε, όμωσ, να μπείτε από το ζνα τμιμα (Partition) τθσ εγκατάςταςθσ ςτο άλλο, με τθν χριςθ κωδικϊν που ζχουν τθν δυνατότθτα αλλαγισ τμιματοσ. Θ διαδικαςία αλλαγισ τμιματοσ περιγράφεται ςτο εγχειρίδιο ςτο αντίςτοιχο κεφάλαιο. 3.1 Ρρογραμματιςμόσ τθσ μονάδασ από τον τεχνικό Στθν μονάδα ζχουμε δφο ειδϊν προγραμματιςμοφσ: τον προγραμματιςμό που κάνει ο τεχνικόσ και τον προγραμματιςμό που κάνει ο χριςτθσ. Ο τεχνικόσ, αφοφ ολοκλθρϊςει όλεσ οι ςυνδζςεισ τθσ μονάδασ με τα περιφερειακά, μπορεί να προγραμματίςει τθν μονάδα με τθν διαδικαςία Downloading (από απόςταςθ, μζςω τθλεφωνικισ γραμμισ), να τον προγραμματίςει από το πλθκτρολόγιο ι με ςφνδεςθ με Θ/Υ με χριςθ του προγράμματοσ XWIN. Για να προγραμματίςει ο τεχνικόσ τθν μονάδα από το πλθκτρολόγιο, πρζπει ο πίνακασ να είναι αφοπλιςμζνοσ και να μθν είναι ςε διαδικαςία Downloading. Σε αντίκετθ περίπτωςθ δεν μπορεί να γίνει προγραμματιςμόσ και θχεί προειδοποιθτικά ο βομβθτισ. Αν θ μονάδα είναι οπλιςμζνθ, για να αφοπλίςετε, τθν πρϊτθ φορά πλθκτρολογιςτε τον εργοςταςιακό κφριο κωδικό [0] [0] [0] [0] [1] [0] & [5]. Ο κωδικόσ αυτόσ πρζπει να αλλάξει για λόγουσ αςφαλείασ. Ο εργοςταςιακόσ κωδικόσ, που ςασ δίνει τθν δυνατότθτα προγραμματιςμοφ, είναι ο [0] [0] [0] [0 [0] [0] & [ENT] και πρζπει να τον αλλάξετε, για λόγουσ αςφαλείασ, μζςα από τθν διαδικαςία αλλαγισ του κωδικοφ του τεχνικοφ Ειςάγουμε τον κωδικό εγκαταςτάτθ (000000) και αν ζχει ειςαχκεί ςωςτά κα εμφανιςτεί ςτθν οκόνθ του πλθκτρολογίου θ λζξθ XTREAM. Ρατιςτε το πλικτρο (ENT). (Με τθν πρϊτθ εκκίνθςθ του ςυςτιματοσ ι μετά από επαναφορά εργοςταςιακϊν ρυκμίςεων το ςφςτθμα απαιτεί ρφκμιςθ Θμερομθνίασ). 3.2 φκμιςθ Γλϊςςασ (προαιρετικό) Θ ρφκμιςθ τθσ γλϊςςασ δεν είναι απαραίτθτθ κακϊσ τα κζντρα Xtream τθσ AVS είναι προρυκμιςμζνα ςτθν Ελλθνικι γλϊςςα. 16

18 Μετακινοφμαςτε με τα βζλθ (ON, HO, PE, AR), πθγαίνουμε ςτο πεδίο «Εγκατάςταςθ» Ρατάμε (ENT) Βελάκι κάτω (ΘΟ) Γλϊςςα Ρατάμε (CLR) μζχρι να μασ εμφανίςει τθν λζξθ Ελλθνικά πατάμε το πλικτρο (ENT) για να οριςτικοποιιςουμε τθν ρφκμιςθ πατάμε (ESC) 3 φορζσ για να βγοφμε από το μενοφ. 3.3 φκμιςθ Θμερομθνίασ Ώρασ Θ ρφκμιςθ Θμερομθνίασ και Ώρασ του κζντρου είναι απαραίτθτθ ςτθν πρϊτθ εγκατάςταςθ κακϊσ δεν ςυγκρατείται μζςω τθσ EEPROM. Επίςθσ αν για οποιαδιποτε λόγο αποκόψουμε τθν τάςθ τροφοδοςίασ του δικτφου 220V AC αλλά και τθν μπαταρία του κζντρου, τότε θ Θμερομθνία και ϊρα κα πρζπει να ρυκμιςτοφν εκ νζου. Ειςάγουμε τον Κωδικό Ρρογραμματιςτι πατάμε το πλικτρο (ENT) για να μποφμε ςτο Μενοφ. Μετακινοφμαςτε με τα πλικτρα (ΟΝ) ι (ΘΟ) μζχρι να βροφμε το πεδίο «Ημερ. /Ώρα» πατάμε πλικτρο (ENT) και βριςκόμαςτε ςτο πεδίο για τθν ρφκμιςθ τθσ ϊρασ πατάμε το πλικτρο (CLR) ρυκμίηουμε τθν ϊρα και πατάμε (ENT). Μετακινοφμαςτε με τα πλικτρα (ΟΝ) και (HO) για τθν ρφκμιςθ λεπτϊν, θμζρασ και μινα ακολουκϊντασ τθν ίδια διαδικαςία. 3.4 φκμιςθ Χρονιςμϊν (Χρόνοσ Εξόδου / Ειςόδου Ειςάγουμε κωδικό εγκαταςτάτθ και πατάμε το πλικτρο (ENT) για να μποφμε ςτο Μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) μζχρι να βροφμε το πεδίο «Χρονιςμοί». Ρατάμε το πλικτρο (ENT) Ώρα εξόδου Ρατάμε το πλικτρο (CLR) μετακινοφμαςτε με τα πλικτρα (PE) ι (ΘΟ) και ειςάγουμε τα λεπτά και δευτερόλεπτα που κζλουμε Ρατάμε (ENT). Με (ESC) βγαίνουμε ζξω. 17

19 (Ακολουκϊντασ τθν ίδια διαδικαςία αλλά επιλζγοντασ «Ώρα ειςόδου» ρυκμίηουμε τον χρόνο ειςόδου Ηωνϊν). 3.5 Αλλαγι Κωδικοφ Εγκαταςτάτθ Ειςάγουμε τον κωδικό εγκαταςτάτθ πατάμε (ENT) και μπαίνουμε ςτο Μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) μζχρι να βροφμε το πεδίο «Κωδικοί Service» πατάμε (ENT) Κωδικόσ εγκαταςτάτθ πατάμε (CLR) ειςάγουμε τον νζο κωδικό που επικυμοφμε και πατάμε (ENT). Με (ESC) βγαίνουμε ζξω. 3.6 Αλλαγι Κωδικοφ Χριςτθ Ειςάγουμε το κωδικό προγραμματιςτι πατάμε (ENT) και μπαίνουμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (ΘΟ) μζχρι να βροφμε το πεδίο «Κωδικοί Service» ΡΑΤΆΜΕ (ENT) Κωδικόσ χριςτθ (ENT) Κωδικόσ 1 (ΕΝΤ) Ρατάμε (CLR) και ειςάγουμε τον εξαψιφιο κωδικό που επικυμοφμε και πατάμε (ENT). Με (ESC) βγαίνουμε ζξω. 3.7 φκμιςθ Ηωνϊν Ειςάγουμε τον κωδικό προγραμματιςτι πλικτρο (ΕΝΤ) για να μποφμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (ΘΟ) μζχρι να βροφμε το πεδίο «Ζϊνεσ» πατάμε το πλικτρο (ENT) πατάμε (CLR) και ειςάγουμε τον αρικμό τθσ ηϊνθσ που επικυμοφμε να ρυκμίςουμε Ρατάμε (ENT) Υλικι είςοδοσ πατάμε (CLR) μετακινοφμαςτε με το πλικτρο (AR) μία κζςθ δεξιά και ορίηουμε το νοφμερο τθσ ηϊνθσ π.χ

20 Υλικι Είςοδοσ CPN I.BA 1 S Ππου - CPN = Ρίνακασ ελζγχου (CONTROL PANEL) - KBD = Ρλθκτρολόγιο (KEYPAD) - SAT xx = Επζκταςθ (SATELLITE) n. xx - BA. = Κλζμα πάνω ςτθ βαςικι θλεκτρονικι πλακζτα (BASIC ELECTRONIC BOARD CLAMP) - EX. = Κλζμα πάνω ςτθ πλακζτα επζκταςθσ (EXTENSION ELECTRONIC BOARD CLAMPS)- S = Μονι ηϊνθ (με ι χωρίσ tamper) ηϊνθ με τερματικι αντίςταςθ 4k7 (SINGLE ZONE, "BALANCED ZONES/BALANCED ZONES WITH TAMPER SIGNAL" CONNECTION) D = Διπλαςιαςμζνθ ηϊνθ με τερματικζσ αντιςτάςεισ 4Κ7 και 10 ΚΩ (DOUBLE ZONE, "DOUBLE ZONE WITH TAMPER SIGNAL" CONNECTION) Παράδειγμα 1: Physical input CPN I.BA. 1 S Θ ηϊνθ 1 αντιςτοιχεί ςτθν είςοδο τθσ κλζμασ 1 (L1) μονι (Single) με τερματικι αντίςταςθ 4.7 ΚΩ 3.8 Διπλαςιαςμόσ Ηωνϊν Ειςάγουμε τον κωδικό προγραμματιςτι πλικτρο (ΕΝΤ) για να μποφμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (ΘΟ) μζχρι να βροφμε το πεδίο «Ζϊνεσ» πατάμε το πλικτρο (ENT) πατάμε (CLR) και ειςάγουμε τον αρικμό τθσ ηϊνθσ που επικυμοφμε να ρυκμίςουμε (πχ 7) Ρατάμε (ENT) Υλικι είςοδοσ πατάμε (CLR) μετακινοφμαςτε με το πλικτρο (AR) μία κζςθ δεξιά και ορίηουμε το νοφμερο τθσ ηϊνθσ π.χ. 1 και μία κζςθ πιο δεξιά αλλάηουμε ςε D. 19

21 Παράδειγμα 2: Διπλαςιαςμόσ τθσ ηϊνθσ 6 (L6 ηϊνεσ 6 και 10) Κακοριςμόσ τθσ ηϊνθσ 6: Ηϊνθ 6 (ENT) Physical Input CPN I.BA. 6 S Κακοριςμόσ τθσ ηϊνθσ 10: Ηϊνθ 10 (ΕΝΤ) Physical Input CPN I.BA. 6 D Θ ηϊνθ 10 αντιςτοιχεί ςτθν είςοδο τθσ κλζμασ 6 (L6) με τερματικι αντίςταςθ 10 ΚΩ εφόςον ζχει οριςτεί ωσ D (Double διπλι)και χωρίσ Tamper Τφποι ηωνϊν Μθ χρθςιμοποιοφμενθ: θ ηϊνθ αυτοφ του τφπου δεν λαμβάνεται υπόψθ κατά τθν ανάλυςθ του πίνακα ελζγχου. Αυτοφ του τφπου οι ηϊνεσ πρζπει επίςθσ να τερματίηονται με αντίςταςθ 4700 Ohm. Άμεςθ: θ ηϊνθ δίνει άμεςα ςυναγερμό όταν παραβιαςτεί ενϊ ο πίνακασ είναι οπλιςμζνοσ. 20

22 24Ωρθ ηϊνθ: ηϊνθ που είναι ενεργι ανεξάρτθτα από τθν κατάςταςθ του πίνακα (οπλιςμζνοσ ι όχι). Μπορεί να αποκλειςτεί με τθ λειτουργία «Zone Off». Κακυςτζρθςθσ Τ1 / Κακυςτζρθςθσ Τ2 / Κακυςτζρθςθσ T3 : κατά τθν όπλιςθ του πίνακα, ενεργοποιείται ο χρόνοσ εξόδου (1-2-3), ακολουκοφμενοσ από τον διακοπτόμενο ιχο του βομβθτι του πλθκτρολογίου. Μετά το πζρασ αυτοφ του χρονικοφ διαςτιματοσ, αν θ ηϊνθ παραβιαςτεί ο χρόνοσ εξόδου αρχίηει να κυλάει (1-2-3) ακολουκοφμενοσ από ζνα διακοπτόμενο πολφ ψιλό ιχο. Πταν ο χρόνοσ αυτόσ τελειϊςει, παράγεται ςυναγερμόσ εκτόσ και αν ζχει αφοπλιςτεί μζςα ςτο διάςτθμα αυτό. Υπο όρουσ: άμεςθ ηϊνθ που αυτόματα απομονϊνεται κατά τθ διάρκεια του χρόνου ειςόδου ι εξόδου μιασ ηϊνθσ κακυςτζρθςθσ. Στθν περίπτωςθ περιςςότερων ηωνϊν Κακυςτζρθςθσ, κα πρζπει να αντιςτοιχθκεί ςε αυτιν με τθν μεγαλφτερθ χρόνο κακυςτζρθςθσ. Με οπλιςμζνο τον πίνακα και παραβίαςθ αυτισ τθσ ηϊνθσ προκαλείται άμεςα ςυναγερμόσ όταν ο χρόνοσ ειςόδου ι εξόδου δεν κυλάει. Θ ςυγκεκριμζνθ ηϊνθ μπορεί να χρθςιμοποιθκεί για τθ διαδρομι από τθν ηϊνθ ειςόδου ςτο πλθκτρολόγιο. Άμεςθ με μόνιμο μπλοκάριςμα : άμεςθ ηϊνθ που αποκλείεται αυτόματα αν είναι ανοιχτι κατά τον χρόνο όπλιςθσ του πίνακα. Ραραμζνει αποκλειςμζνθ μζχρι τθν αφόπλιςθ του πίνακα. Ο ςυγκεκριμζνοσ τφποσ ηϊνθσ μπορεί να χρθςιμοποιθκεί για παράδειγμα αν κζλουμε να οπλίςουμε τον ςυναγερμό ενϊ θ πόρτεσ και τα παράκυρα είναι ανοιχτά. Άμεςθ με προςωρινό μπλοκάριςμα: άμεςθ ηϊνθ που αποκλείεται αυτόματα αν είναι ανοιχτι κατά τον χρόνο όπλιςθσ του πίνακα αλλά ςε περίπτωςθ που κλείςει, αντιμετωπίηεται πάλι ωσ ενεργι άμεςθ ηϊνθ. Κακυςτζρθςθσ με μόνιμο μπλοκάριςμα T1-T2 -T3 : ο τφποσ αυτόσ τθσ ηϊνθσ αποκλείεται αυτόματα αν παραμείνει ανοιχτι θ ηϊνθ μετά το τζλοσ του χρόνου εξόδου (1-2-3). Ραραμζνουν αποκλειςμζνεσ μζχρι τθν αφόπλιςθ του πίνακα. Κακυςτζρθςθσ με προςωρινό μπλοκάριςμα T1-T2-T3 : ο τφποσ αυτόσ τθσ ηϊνθσ αποκλείεται αυτόματα, αν θ ηϊνθ παραμείνει ανοιχτι μετά το τζλοσ του χρόνου εξόδου (1-2-3) τθσ ηϊνθσ κακυςτζρθςθσ (1-2-3). Γίνεται ενεργι και καταργείται ο αποκλειςμόσ εφόςον κλείςει. Αυτόσ ο ςυγκεκριμζνοσ τφποσ ηϊνθσ είναι χριςιμοσ ςε περιπτϊςεισ όπου θ κφρια είςοδοσ ι πφλθ χρειάηεται κάποιο χρόνο μζχρι να κλείςει (π.χ. είςοδοσ γκαράη). Ζτςι επιτρζπεται ςτθ ηϊνθ να είναι ανοιχτι μετά το τζλοσ του χρόνου εξόδου και να γίνεται ενεργι όταν αυτι τελικά κλείςει. 24ωρθ ηϊνθ με κακυςτζρθςθ (T1-T2-T3) : ηϊνθ που είναι ενεργι ανεξάρτθτα από τθν κατάςταςθ του πίνακα (οπλιςμζνοσ ι όχι). Αν ανοίξει αυτι θ ηϊνθ, αρχίηει να κυλάει ο χρόνοσ επαναφοράσ (1-2-3) ακολουκοφμενοσ από ζνασ ψιλό διακοπτόμενο ιχο. Αν τελικά τελειϊςει αυτόσ ο χρόνοσ παράγεται ςυναγερμόσ εκτόσ αν ο χριςτθσ ςτο διάςτθμα αυτό ζχει ειςαχκεί ο κωδικόσ χριςτθ. Μπορεί να αποκλειςτεί με τθ λειτουργία «Zone Off». 21

23 24ωρθ ηϊνθ με Ρροςυναγερμό ( ) : ηϊνθ που είναι ενεργι ανεξάρτθτα από τθν κατάςταςθ του πίνακα (οπλιςμζνοσ ι όχι). Θ ηϊνθ αυτοφ του τφπου δίνει ςυναγερμό αν ανοίξει μετά το τζλοσ του χρόνου Pre Alarm ( ). Αν θ ηϊνθ ανοίξει κατά το χρονικό διάςτθμα του Pre-Alarm, ο χρόνοσ ςταματάει και επανζρχεται (reset). Κατά τθ διάρκεια του χρόνου Pre-alarm θ ηϊνθ μπορεί να ενεργοποιιςει : τον βομβθτι (door chime), Pre-Alarm O.C (open collector), zone state OC (open collector), μθνφματα Pre-Alarm ςτο πλθκτρολόγιο, Pre-Alarm γεγονότα ςτθν μνιμθ. Άμεςθ ηϊνθ με Ρροςυναγερμό( ): θ ηϊνθ αυτοφ του τφπου δίνει ςυναγερμό όταν ανοίξει εφόςον ο πίνακασ είναι οπλιςμζνοσ, αφοφ ζχει τελειϊςει ο χρόνοσ Pre-Alarm ( ). Αν θ ηϊνθ ανοίξει κατά τθ διάρκεια του χρόνου Pre-Alarm, ςταματάει να κυλάει ο χρόνοσ και επανζρχεται (reset). Κατά τθ διάρκεια του χρόνου Pre-alarm θ ηϊνθ μπορεί να ενεργοποιιςει : τον βομβθτι (door chime), Pre-Alarm O.C (open collector), zone state OC (open collector), μθνφματα Pre-Alarm ςτο πλθκτρολόγιο, Pre-Alarm γεγονότα ςτθν μνιμθ. Ηϊνθ Tamper: ηϊνθ που είναι ενεργι ανεξάρτθτα από τθν κατάςταςθ του πίνακα (οπλιςμζνοσ ι όχι). Χρθςιμοποιείται για τθ ςφνδεςθ του Tamper Proof (Tamper για τθν προςταςία του Housing) και δεν μπορεί να αποκλειςτεί με τθ λειτουργία «Zone Off». Ρλικτρο Perimeter : ο τφποσ αυτόσ τθσ ηϊνθσ χρθςιμοποιείται για τθν απομακρυςμζνθ όπλιςθ του τομζα PERIMETER. Ζτςι το άνοιγμα αυτισ τθσ ηϊνθσ κα προκαλζςει τθν όπλιςθ του τομζα PERIMETER και των ηωνϊν που ςυμπεριλαμβάνονται ςε αυτόν. Ρλικτρο AREA : ο τφποσ αυτόσ τθσ ηϊνθσ χρθςιμοποιείται για τθν απομακρυςμζνθ όπλιςθ του τομζα Zone. Ζτςι το άνοιγμα αυτισ τθσ ηϊνθσ κα προκαλζςει τθν όπλιςθ του τομζα Zone και των ηωνϊν που ςυμπεριλαμβάνονται ςε αυτόν. Ρλικτρο Home: ο τφποσ αυτόσ τθσ ηϊνθσ χρθςιμοποιείται για τθν απομακρυςμζνθ όπλιςθ του τομζα Home. Ζτςι το άνοιγμα αυτισ τθσ ηϊνθσ κα προκαλζςει τθν όπλιςθ του τομζα Home και των ηωνϊν που ςυμπεριλαμβάνονται ςε αυτόν. Ρλικτρο ON : ο τφποσ αυτόσ τθσ ηϊνθσ χρθςιμοποιείται για τθν απομακρυςμζνθ όπλιςθ του τομζα Home. Ζτςι το άνοιγμα αυτισ τθσ ηϊνθσ κα προκαλζςει τθν όπλιςθ του τομζα Home και των ηωνϊν που ςυμπεριλαμβάνονται ςε αυτόν. Σθμειϊςεισ: οι ηϊνεσ που ζχουν οριςτεί ωσ κλειδιά (ON-HO-ZONE-PERI), πρζπει να αντιςτοιχοφν ςε ζνα Partition. Οι ηϊνεσ από το 7 64 είναι προγραμματιςμζνεσ ωσ «μθ χρθςιμοποιοφμενεσ» από default. Οι ηϊνεσ που είναι προγραμματιςμζνεσ ωσ 24ωρεσ, για τθν αποςτολι ςιματοσ παραβίαςθσ, δεν πρζπει να ενεργοποιοφν το Alarm Relay. 22

24 3.9 φκμιςθ χρόνου τθσ ςειρινασ Ειςάγουμε κωδικό εγκαταςτάτθ και πατάμε το πλικτρο (ENT) για να μποφμε ςτο Μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) μζχρι να βροφμε το πεδίο «Χρονιςμοί». Ρατάμε το πλικτρο (ENT) μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) μζχρι να βροφμε το πεδίο ενεργοποίθςθ ελζ Ρίνακα Κζτουμε τα λεπτά και δευτερόλεπτα που επικυμοφμε MM : SS 3.10 Τομείσ (Partitions) Ειςάγουμε τον κωδικό προγραμματιςτι πατάμε το πλικτρο (ENT) για να μποφμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) και βρίςκουμε το πεδίο Τομείσ πατάμε το πλικτρο (ENT) Ενεργόσ τομζασ Για να ενεργοποιιςουμε ι απενεργοποιιςουμε πατάμε το πλικτρο (CLR) ςτον τομζα που επικυμοφμε. Εργοςταςιακά όλεσ οι ηϊνεσ ζχουν αντιςτοιχθκεί ςτον Σομζα Συνεργαηόμενεσ ηϊνεσ για κάκε Τομζα Ειςάγουμε τον κωδικό προγραμματιςτι πατάμε το πλικτρο (ENT) για να μποφμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) και βρίςκουμε το πεδίο Τομείσ πατάμε το πλικτρο (ENT) Συνεργαηόμ. Ηϊνεσ πατάμε (ENT) Τομζασ πατάμε (ENT) Ηϊνεσ πατάμε (CLR) για να ενεργοποιιςουμε ι απενεργοποιιςουμε κάκε ηϊνθ ςτον αντίςτοιχο τομζα Ειςαγωγι τθλεφϊνου για κζντρο λιψεωσ ςθμάτων Ειςάγουμε τον κωδικό προγραμματιςτι πατάμε το πλικτρο (ENT) για να μποφμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) και βρίςκουμε το πεδίο Τθλεφωνθτισ Ρατάμε (ENT) Τθλεφωνικοί αρικμοί Ρατάμε (ENT) Τθλεφωνικοί αρικμοί (1 16) Ρατάμε (ENT) Ρατάμε (CLR) και ειςάγουμε το τθλεφωνικό νοφμερο που επικυμοφμε και μετά (ENT). Με (ESC) βγαίνουμε ζξω. 23

25 3.13 Ειςαγωγι Κωδικοφ Ρρωτόκολλο επικοινωνίασ για Κζντρο Λιψεωσ Σθμάτων Ειςάγουμε τον κωδικό εγκαταςτάτθ Ρατάμε (ENT) για να μποφμε ςτο μενοφ Μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) και βρίςκουμε το πεδίο Εγκατάςταςθ Ρατάμε (ENT) PSTN ενεργοπ. Ρατάμε το πλικτρο (CLR) και επιλζγουμε NAI. Στο μενοφ επιλζγουμε το πεδίο Τθλεφωνθτισ Ρατάμε (ENT) και επιλζγουμε Τθλεφωνικοί αρικμοί Ρατάμε (ENT) και ςτο πεδίο Τθλεφωνικοί αρικμοί (1 16) Ρατάμε (ΕΝΤ) ςτο πεδίο Ρρωτόκολλο πατάμε το πλικτρο (CLR) και επιλζγουμε το κατάλλθλο πρωτόκολλο. Με (ESC) βγαίνουμε ζξω. Ειςάγουμε το κωδικό εγκαταςτάτθ Ρατάμε το πλικτρο (ENT) για να μποφμε ςτο μενοφ Ρθγαίνουμε ςτο πεδίο Τθλεφωνθτισ και μετά (ENT) Τθλεφωνικοί αρικμοί και μετά (ENT) Τθλεφωνικοί αρικμοί (1 16) και πατάμε (ENT) Σφνδεςθ ςτουσ τομείσ 1 4 και μετά (ENT) Kωδ. Λογαριαςμοφ και μετά (CLR) Ειςάγουμε τον νζο κωδικό και πατάμε (ENT). Με (ESC) βγαίνουμε ζξω Εγγραφι φωνθτικοφ μθνφματοσ Ειςάγουμε τον κωδικό προγραμματιςτι πατάμε (ENT) για να μποφμε ςτο μενοφ Μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) βρίςκουμε το πεδίο Εγκατάςταςθ και πατάμε (ΕΝΤ) PSTN ενεργοπ. Ρατάμε (CLR) 2 φορζσ και επιλζγουμε NAI με (ESC) επιςτρζφουμε ςτο αρχικό μενοφ. 24

26 Ειςάγουμε τον κωδικό προγραμματιςτι πατάμε (ENT) για να μποφμε ςτο μενοφ Μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) βρίςκουμε το πεδίο Ρροφίλ Χριςτθ και πατάμε (ΕΝΤ) Ρροφίλ Χριςτθ (1 8) πατάμε το πλικτρο (ENT) Ενεργοπ. Λειτουργίασ RTC Ρατάμε (CLR) 2 φορζσ και επιλζγουμε NAI με το πλικτρο (ESC) επιςτρζφουμε ςτο αρχικό μενοφ. Kαλζςτε το κζντρο ςυναγερμοφ Ρεριμζνετε για το "ειςάγετε τον κωδικό" από το κζντρο ςυναγερμοφ Ειςάγετε τον κωδικό εγκαταςτάτθ Ρατιςτε το πλικτρο (1) περιμζνετε τον ζλεγχο τθσ επικοινωνίασ του πίνακα και κα εμφανιςτεί ο αρικμόσ του μθνφματοσ που κα γίνει εγγραφι Ξεκινιςτε μιλϊντασ αφοφ πατιςετε το πλικτρο (#) Θ εγγραφι διακόπτει αυτόματα αν δεν μιλάτε για περιςςότερο από 2 δευτερόλεπτα. ΕΝΤΟΛΕΣ: 1.REC ενεργοποιεί τθν εγγραφι 0.RESET ενεργοποιεί τθ διαγραφι όλων των μθνυμάτων 3.TEL.OFF τελειϊνει θ τθλεφωνικι επικοινωνία 5.PLAY Αναπαράγει το τρζχον μινυμα 4.< Ρθγαίνει πίςω ζνα ι περιςςότερα θχογραφθμζνα μθνφματα 6.> Ρθγαίνει προσ τα εμπρόσ ζνα ι περιςςότερα θχογραφθμζνα μθνφματα #.ENTER Είναι θ εντολι επιβεβαίωςθσ 3.15 Ρρογραμματιηόμενεσ ζξοδοι O.C. Ειςάγουμε τον κωδικό προγραμματιςτι πατάμε το πλικτρο (ENT) για να μποφμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) και βρίςκουμε το πεδίο Ρρογρ. O.C. Ρατάμε το πλικτρο (ENT) C.O. (1.8) Ρατάμε το πλικτρο (ENT) και κάνουμε τισ παραμετροποιιςεισ που κζλουμε για κάκε ζξοδο πατϊντασ (CLR). Με (ESC) βγαίνουμε ζξω. 25

27 3.16 Ρροφίλ Χριςτθ Ειςάγουμε τον κωδικό προγραμματιςτι πατάμε το πλικτρο (ENT) για να μποφμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) και βρίςκουμε το πεδίο Ρροφίλ Χριςτθ Ρατάμε το πλικτρο (ENT) Ρροφίλ Χριςτθ (1.8) Ρατάμε το πλικτρο (ENT) και κάνουμε τισ παραμετροποιιςεισ που κζλουμε για κάκε χριςτθ, πατϊντασ (CLR). Εφόςον ζχουμε αντιςτοιχιςει μία από τισ ηϊνεσ του πίνακα ςε περιςςότερα από ζνα τμιματα (ON, HOME, AREA, PERIMETER) κα πρζπει αντίςτοιχα να ενεργοποιιςουμε και τθ δυνατότθτα του χριςτθ να μπορεί να απλίηει ι αφοπλίηει το ςφςτθμα ςε αυτά τα τμιματα Επαναφορά αρχικϊν ρυκμίςεων Ρροςοχι: Εκτελϊντασ τθν επαναφορά eeprom παρακάτω κα διαγραφοφν από τθν μνιμθ όλεσ οι ρυκμίςεισ που ζχουν γίνει από τον εγκαταςτάτθ. Ειςάγουμε τον κωδικό προγραμματιςτι πατάμε το πλικτρο (ENT) για να μποφμε ςτο μενοφ μετακινοφμαςτε με τα πλικτρα (ON) ι (HO) και βρίςκουμε το πεδίο Επαναφορά EEPROM Ρατάμε το πλικτρο (ΕΝΤ) Επιλζγουμε ΝΑΛ. Εναλλακτικά μπορεί να γίνει HW Reset βραχυκυκλϊνωντασ το jumper S1 και πατϊντασ το button που βρίςκεται πάνω ςτθν πλακζτα μζχρι να ακουςτεί το Relay. 4.1 Τθλεφωνικι Είςοδοσ PSTN Χαρακτθριςτικά Θ τθλεφωνικι γραμμι PSTN ςυνδζεται απευκείασ ςτθν πλακζτα του πίνακα, προαπαιτείται ενεργοποίθςθ τθσ λειτουργίασ κατά τον προγραμματιςμό. 26

28 Εικόνα 4.1 Σφνδεςθ γραμμισ PSTN ςτον πίνακα XTREAM AB : είςοδοσ τθσ ειςερχόμενθσ τθλεφωνικισ γραμμισ A B : ςφνδεςθ τθλεφωνικϊν ςυςκευϊν Ρροφίλ Τθλεφωνικϊν αρικμϊν ζωσ 16 τθλεφωνικοφσ αρικμοφσ που μποροφν να αντιςτοιχθκοφν με κάποιο γεγονόσ ι ςυναγερμό. Ρρωτόκολλα FAST FORMAT με εκχωρθμζνα κανάλια VOCAL (με χριςθ προαπαιτοφμενθσ πλακζτασ XSINT) SIA 1 st Level SIA 2 nd Level SIA_HAYES hayes XM40Plus modem or AVSCONTACT-ID certificate Ρίνακασ 4.1 : Χαρακτθριςτικά ειςόδου PSTN πίνακα Xtream Ρλακζτα θχθτικϊν μθνυμάτων XSINT Ρρωτόκολλα VOCAL (mod. XSINT) Μθνφματα Ο πίνακασ ελζγχου επιτρζπει τθν καταγραφι 40 θχογραφθμζνων μθνυμάτων ςυνολικοφ χρόνου 120 sec Κάκε καταγραφθμζνο θχθτικό μινυμα μπορεί να ζχει μζγιςτθ διάρκεια 30 sec Αυτά τα μθνφματα μποροφν τότε να χρθςιμοποιθκοφν για επικοινωνία με τον πίνακα ελζγχου Μία ιδθ μεγάλθ ποςότθτα θχογραφθμζνων μθνυμάτων επιτρζπει τθν αυτόματθ και εξατομικευμζνθ ςφνκεςθ των μθνυμάτων ςυναγερμοφ και των διάφορων γεγονότων RTC (Remote Telephone Control) Ρρογραμματιηόμενθ ενεργοποίθςθ για κάκε προφίλ Χριςτθ ξεχωριςτά Τάςθ Ονομαςτικι Τάςθ 12 V Κερμοκραςία λειτουργίασ + 5 C / + 40 C Κατανάλωςθ Σε θρεμία : 10 m A Κατά τθ μετάδοςθ: 25 m A Ρίνακασ 4.2 : Λειτουργίασ πλακζτασ XSINT 27

29 Εικόνα 4.2 : XSINT ςφνδεςθ ςτθν πλακζτα του πίνακα XTREAM Τα βιματα που πρζπει να ακολουκθκοφν για τθ ςφνδεςθ τθσ πλακζτασ XSINT είναι τα εξισ: 1. Βγάλτε τθν τροφοδοςία του πίνακα ελζγχου 2. Τοποκετιςτε το παξιμάδι ςυγκράτθςθσ ςτο ςθμείο Α (βλζπε εικόνα 4.2). 3. Τοποκετιςτε τθ πλακζτα XSINT ςυνδζοντασ το αρςενικό J1 τθσ XSINT με το κθλυκό J1 του πίνακα. 4. Ριζςτε απαλά μζχρι τθν πλιρθ ςφνδεςθ 5. Επαναφζρετε τθ τροφοδοςία Ρλακζτα XGSM Συνδζςεισ GSM Ρροφίλ τθλεφωνικϊν αρικμϊν ζωσ 16 τθλεφωνικοφσ αρικμοφσ που μποροφν να αντιςτοιχθκοφν με κάποιο γεγονόσ ι ςυναγερμό. Ρρωτόκολλα FAST FORMAT with assignable channels VOCAL SIA SIA 2nd level CONTACT-ID RTC (Remote Telephone Control) Ρρογραμματιηόμενθ ενεργοποίθςθ για κάκε προφίλ Χριςτθ ξεχωριςτά Voltage Ονομαςτικι Τάςθ 12 V DC Κερμοκραςία Λειτουργίασ + 5 C / + 40 C Κατανάλωςθ Σε θρεμία : 50 m A Κατά τθ μετάδοςθ: 400 m A Μζγεκοσ θλεκτρονικισ πλακζτασ 93 x 15 x 60 mm Διλωςθ H module GSM που χρθςιμοποιείται είναι ςυμβατι με τθν οδθγία R&TTE 99/05/EC όπωσ δθλϊνεται υπό τθν ευκφνθ του καταςκευαςτι. Ρίνακασ 4.3 : Λειτουργίασ χαρακτθριςτικά πλακζτασ XGSM 28

30 Εικόνα 4.3: XGSM ςφνδεςθ ςτθν πλακζτα του XTREAM Τα βιματα που πρζπει να ακολουκθκοφν για τθ ςφνδεςθ τθσ πλακζτασ XGSM είναι τα εξισ: 1. Βγάλτε τθν τροφοδοςία του πίνακα ελζγχου 2. Τοποκετιςτε τα κατάλλθλα πλαςτικά ςτθρίγματα ςτισ τρφπεσ που βρίςκονται που βρίςκονται ςτθν πλακζτα του πίνακα ελζγχου με τουσ οδθγοφσ να βλζπουν προσ τα ζξω 3. Τοποκετιςτε τθ πλακζτα XGSM ςτθν υποδοχι J4 4. Ριζςτε απαλά μζχρι τθν πλιρθ ςφνδεςθ 5. Ρεράςτε τθν κεραία όπωσ φαίνεται ςτθ παραπάνω εικόνα και ςυνδζςτε τθ με τθν πλακζτα XGSM 6. Επαναφζρετε τθ τροφοδοςία. Σθμείωςθ: Στουσ πίνακεσ XTREAM 6 & 32 : τοποκετιςτε τθν κεραία GSM ςε απόςταςθ 1 μζτρου από τον πίνακα, χρθςιμοποιϊντασ τθν επζκταςθ ANT PSTN + GSM Εάν επικυμείτε τθ λειτουργία τόςο τθσ ςτακερισ γραμμισ όςο και του GSM, ςυνδζςτε τθν τθλεφωνικι γραμμι ςτον πίνακα ελζγχου κακϊσ και τθ πλακζτα XGSM ςτον πίνακα επίςθσ. Θ διαχείριςθ των κλιςεων υπόκειται ςτον τφπο διαςφνδεςθσ (interface) που επιλζχκθκε κατά τον προγραμματιςμό. Ρριν ειςάγετε ι βγάλετε τθν κάρτα SIM βεβαιωκείτε ότι ζχετε βγάλει πρϊτα τθν τροφοδοςία του πίνακα Απενεργοποιείςτε το pin τθσ κάρτασ, τον τθλεφωνθτι και διαγράψτε όλα τα SMS από τθν κάρτα. Θ προειδοποίθςθ για εξάντλθςθ τθσ SIM κάρτασ επζρχεται εφόςον φτάςει ςτα 8 ευρϊ υπόλοιπο 29

31 4.2.1 Εγγραφι φωνθτικϊν μθνυμάτων Ο πίνακασ ελζγχου επιτρζπει τθν καταγραφι 40 φωνθτικϊν μθνυμάτων ςυνολικοφ χρόνου 120 δευτερολζπτων. Κάκε μεμονωμζνο μινυμα μπορεί να ζχει μζγιςτθ διάρκεια εγγραφισ τα 30 δευτερόλεπτα. Αυτά τα μθνφματα μποροφν ςτθ ςυνζχεια να χρθςιμοποιοφνται για επικοινωνία με τον πίνακα Διαδικαςία Εγγραφισ Φωνθτικϊν Μθνυμάτων Για τθν εγγραφι φωνθτικϊν μθνυμάτων πρζπει πρϊτα να ενεργοποιιςετε τθ λειτουργία RTC και καλζςτε το πίνακα ελζγχου μζςω τθσ PSTN γραμμισ. Μετά τθν απάντθςθ του πίνακα πλθκτρολογιςτε τον κωδικό εγκατάςταςθσ και ακολουκιςτε τισ φωνθτικζσ οδθγίεσ. Διαδικαςία: 1. Ενεργοποιιςτε τθν PSTN γραμμι Ενεργοπ. PSTN YES 2. Ενεργοποιιςτε τθ λειτουργία RTC N κφκλοι κλιςεων >0 (0.16) 3. Καλζςτε τον πίνακα ελζγχου 4. Αναμζνεται μζχρι τθν απάντθςθ από τον πίνακα Ειςάγετε κωδικό 5. Ειςάγεται τον κωδικό εγκαταςτάτθ. Εγγραφι: 6. Ρατιςτε το πλικτρο *1+ αναμζνατε μζχρι τθν επικοινωνία του πίνακα όπου κα εμφανιςτεί ο αρικμόσ του μθνφματοσ που πρόκειται να εγγράψουμε. 7. Ρατιςτε το πλικτρο *#+ και αρχίςτε να μιλάτε 8. Θ εγγραφι διακόπτεται αυτόματα αν δεν μιλιςετε για πάνω από 2 δευτερόλεπτα Σθμείωςθ: Τα μθνφματα κα καταγραφοφν το ζνα μετά το άλλο και κα ζχουν τθν αρίκμθςθ με τθ αφξουςα ςειρά που ζγινε θ εγγραφι, από 1 ζωσ 40 και ςυνδζονται ςτθν μνιμθ τθλεφϊνου ςτισ κζςεισ 376 και άνω. Εντολζσ: 1.REC ενεργοποιεί τθν εγγραφι 0.RESET ενεργοποιεί τθ διαγραφι όλων των μθνυμάτων 3.TEL.OFF τελειϊνει θ τθλεφωνικι επικοινωνία 5.PLAY Αναπαράγει το τρζχον μινυμα 4.< Ρθγαίνει πίςω ζνα ι περιςςότερα θχογραφθμζνα μθνφματα 6.> Ρθγαίνει προσ τα εμπρόσ ζνα ι περιςςότερα θχογραφθμζνα μθνφματα #.ENTER Είναι θ εντολι επιβεβαίωςθσ 30

32 Διαγραφι: Δεν είναι δυνατό να διαγράψετε ζνα μεμονωμζνο θχογραφθμζνο μινυμα. Θ διαδικαςία εφόςον ενεργοποιθκεί διαγράφονται όλα τα μθνφματα που ζχουν καταγραφεί ςτθν μνιμθ. Διαδικαςία εγγραφισ με χριςθ του προγράμματοσ XWIN : Για τθν εγγραφι, ακολουκιςτε τθ διαδικαςία με το λογιςμικό Xwin και ςτθ ςυνζχεια να μεταφζρετε τα τθλεφωνικά αρχεία ςτον πίνακα ελζγχου χρθςιμοποιϊντασ πάντα το ίδια διαδικαςία που χρθςιμοποιείται για τον προγραμματιςμό. Φωνθτικά Μθνφματα Ο πίνακασ Xtream ζχει τθν δυνατότθτα αποςτολισ ςυγκεκριμζνων φωνθτικϊν μθνυμάτων ανάλογα το ςυμβάν ςυναγερμοφ. Αυτά τα μθνφματα μπορεί να είναι τεχνικά ι ςυναγερμοφ ι / και reset των ειςόδων. Σεχνικά Μθνφματα αφοροφν περιπτϊςεισ όπωσ ανωμαλία ςτθν τάςθ τροφοδοςίασ, τθν απουςία τθλεφωνικισ γραμμισ κλπ και ςυνκζτονται αυτόματα χρθςιμοποιϊντασ τισ προ θχογραφθμζνεσ λζξεισ που φαίνονται ςτον παρακάτω Τθλεφωνικό πίνακα. Συνικωσ πριν από αυτά τα μθνφματα τοποκετείται το μινυμα καλωςορίςματοσ όπου ο εγκαταςτάτθσ ςυνικωσ καταγράφει τθ διεφκυνςθ τθσ εγκατάςταςθσ του XTREAM και, εφόςον οι τομείσ είναι ενεργοί, το μινυμα ςχετίηεται με τα ςυμβάντα του ςυγκεκριμζνου τομζα. Αυτά τα μθνφματα (Καλωςορίςματοσ και μθνφματα Τομζα) μποροφν να ενεργοποιθκοφν / απενεργοποιθκοφν για κάκε προφίλ τθλεφωνικϊν αρικμϊν. Ρροςαρμοηόμενθ επικοινωνία Ηωνϊν Στθν περίπτωςθ που είναι απαραίτθτθ θ επικοινωνία του πίνακα Xtream ςχετικά με τισ ηϊνεσ, αυτό μπορεί να γίνει εφικτό δθμιουργϊντασ ζνα επιπρόςκετο μινυμα ςτο ιδθ υπάρχον μινυμα. Μπαίνοντασ ςτα προ θχογραφθμζνα μθνφματα ςτο μενοφ Τθλεφωνθτισ και ειςάγοντασ τον κωδικό τθσ λζξθσ ςτο Vocal Word όπωσ φαίνεται παρακάτω ςτον Τθλεφωνικό Ρίνακα. Τθλεφωνθτισ ENT Ηϊνθ / Ραραμ. OC ENT Αρ. Ηϊνθσ 1 (1.10) Κωδ. Εκπομπ. Ηϊνθσ YES Φωνθτικι Λζξθ 1,2,3,4 0 (0.499) Εκπομπ. Αρικμ. Ηω. YES Εκπομπ. Ομιλίασ ηω. YES Για κάκε είςοδο υπάρχει θ δυνατότθτα να τροποποιιςουμε τισ ρυκμίςεισ επικοινωνίασ με τθν επιβολι του πίνακα για αυτόματθ ι όχι επικοινωνία των Φωνθτικϊν λζξεων και των 4 επιπλζον διακζςιμων φωνθτικϊν λζξεων («Φωνθτικισ λζξεισ 1,2,3,4 ). 31

33 Μινυμα επικοινωνίασ καλωςορίςματοσ Το μινυμα καλωςορίςματοσ είναι ζνα μινυμα από τα 40 προςαρμοηόμενα μθνφματα από τον εγκαταςτάτθ και μπορεί να αποτελείται από: 1. Θχογραφθμζνο μινυμα καλωςορίςματοσ 2. Ενεργοποίθςθ ι όχι του Τομζα ςτον οποίο αναφζρεται (εάν το ςφςτθμα είναι χωριςμζνο ςε Τομείσ κα είναι χριςιμο κατά τθ φωνθτικι επικοινωνία να αναφζρεται ο τομζασ. 3. Επιπρόςκετο προαιρετικό μινυμα (εάν το ςφςτθμα είναι χωριςμζνο ςε Τομείσ, κα είναι χριςιμο κατά τθ φωνθτικι επικοινωνία να αναφζρονται και λεπτομζρειεσ του Τομζα. Παράδειγμα: ζνα φωνθτικό μινυμα μπορεί να ζχει τθν ακόλουκθ μορφι : 1 Στα γραφεία τθσ Tridimas Electronics - 2 Τομζασ 3-3 Παραγγελίεσ κλπ, κλπ Θ ενεργοποίθςθ του μθνφματοσ επικοινωνίασ γίνεται ςτο μενοφ Τθλεφωνθτισ ςτο πεδίο Κωδικόσ λογαριαςμοφ/μθνφματα. 32

34 Τθλεφωνικόσ Ρίνακασ Για κάκε τθλεφωνικό κϊδικα αντιςτοιχεί ζνα προκακοριςμζνο εργοςταςιακά προ θχογραφθμζνο λεξιλόγιο μθνυμάτων που μπορεί να χρθςιμοποιθκεί για τθ προςαρμογι των φωνθτικϊν μθνυμάτων του πίνακα. Ρίνακασ 4.4: Τθλεφωνικόσ πίνακασ προ θχογραφθμζνων φωνθτικϊν Μθνυμάτων 33

35 Ρίνακασ 4.5 : 2 οσ Τθλεφωνικόσ πίνακασ προ θχογραφθμζνων Φωνθτικϊν Μθνυμάτων Τθλεφωνικόσ Ρίνακασ εγγραφι μθνυμάτων Τα φωνθτικά μθνφματα που καταγράφονται από τον εγκαταςτάτθ αποκθκεφονται ςτθ μνιμθ του πίνακα ελζγχου και αντιςτοιχοφν κωδικό τθλεφϊνου που βρίςκεται παρακάτω Ρίνακασ 4.6: Τθλεφωνικόσ Ρίνακασ εγγεγραμμζνων μθνυμάτων (από εγκαταςτάτθ) 34

36 4.3 Ενεργοποίθςθ RTC μζςω κλιςθσ από τον πίνακα Είναι δυνατό να ενεργοποιιςετε τθ λειτουργία RTC κατά τθ διάρκεια μιασ κλιςθσ επικοινωνίασ ςυναγερμοφ από τον πίνακα. Ρατιςτε το πλικτρο (7) και αφοφ ακοφςετε τον διπλό τόνο ιχου ο πίνακασ κα ανταποκρικεί ΕΛΣΑΓΕΤΕ ΚΩΔΛΚΟ -. Φςτερα ακολουκείτε τισ οδθγίεσ που βρίςκονται ςτθν παρακάτω παράγραφο. Ενεργοποίθςθ RTC από τον Χριςτθ 1. Ρλθκτρολογιςτε χρθςιμοποιϊντασ ζνα τθλζφωνο ςε DTMF τον αρικμό τθλεφϊνου όπου ο πίνακασ XTREAM είναι εγκατεςτθμζνοσ 2. Μζχρι τθν ολοκλιρωςθ των κφκλων κλιςεων (Ring Calls) που ζχει ρυκμιςτεί για κλιςεισ μζςω PSTN και ενόσ κφκλου κλιςεων μζςω GSM, κα ακουςτεί το φωνθτικό μινυμα ΕΛΣΑΓΕΤΕ ΚΩΔΛΚΟ- Για κλιςεισ μζςω PSTN, αν μεςολαβεί αυτόματοσ τθλεφωνθτισ, θ παράβλεψθ μπορεί να ενεργοποιθκεί με τον εξισ τρόπο: a. Ρλθκτρολογιςτε τον αρικμό τθλεφϊνου και αφιςτε το να χτυπιςει μία φορά b. Βάλτε το δζκτθ πάλι πίςω και καλζςτε ξανά τουλάχιςτον μετά από 8 δευτερόλεπτα και όχι μετά από 20 δευτερόλεπτα από το πρϊτο ring c. Ο πίνακασ ελζγχου κα απαντιςει ςτο πρϊτο ring ειςάγεται ΕΛΣΑΓΕΤΕ ΚΩΔΛΚΟ- ι μόνο ςτο κανάλι GSM ΕΛΣΑΓΕΤΕ ΕΝΤΟΛΘ- αν θ αναγνϊριςθ κλιςεων είναι ενεργοποιθμζνθ 3. Ειςάγετε τον Κωδικό Χριςτθ, ο οποίοσ πρζπει να είναι ενεργοποιθμζνοσ για λειτουργίεσ RTC. Κα ακουςτεί φωνθτικό μινυμα ΚΑΛΩΣΘΛΚΑΤΕ ΣΤΟ ΑΡΟΜΑΚΥΣΜΕΝΟ ΣΥΣΤΘΜΑ ΔΛΑΧΕΛΘΣΘΣ ακολουκοφμενθ από ΛΛΣΤΑ ΔΛΑΚΕΣΛΜΩΝ ΕΝΤΟΛΩΝ-. DTMF Εντολζσ Οι εντολζσ ενεργοποιοφνται άμεςα πατϊντασ τα πλικτρα του τθλεφϊνου. Οι εντολζσ DTMF που περιγράφονται παρακάτω είναι ενεργζσ ι όχι, ανάλογα με το Ρροφίλ ςτο οποίο ζχει αντιςτοιχθκεί ο Χριςτθσ. Προςοχι: δεν υπάρχει χρόνοσ απαγόρευςθσ δφο λεπτϊν μεταξφ μιασ κλιςθσ RTC και τθν επακόλουκθ αν ο κωδικόσ που ειςιχκθ ςτθν προθγοφμενθ κλιςθ είναι εςφαλμζνοσ 35

37 [0] OFF ZONE: ενεργοποιεί τθ δυνατότθτα ενεργοποίθςθσ / αποκλειςμοφ των ηωνϊν του πίνακα από 1 ζωσ 640. Παράδειγμα: [0] + (αρικμόσ ηϊνθσ) +(#) [1] ESC: αλλαγι Τομζα [2] MEM: ακοφσ τα γεγονότα τθσ μνιμθσ [3] TEL OFF: διακοπι τθλεφωνικισ επικοινωνίασ [5] OFF: αφόπλιςθ του πίνακα ςυναγερμοφ [6] O.C. : ενεργοποιεί τθ δυνατότθτα ελζγχου των εξόδων O.C. από 1 ζωσ 250. Ενεργοποιεί μόνο τθσ εξόδουσ O.C. που ζχουν προγραμματιςτεί ωσ OC Χριςτθσ/Τομζασ από τουσ χριςτεσ με ενεργοποιθμζνθ τθ λειτουργία Ενεργ. OC Χριςτθ. Παράδειγμα: για τον ζλεγχο τθσ εξόδου OC 2, πατιςτε τα πλικτρα *6+ και *2+ ακολουκοφμενα από *#+. [7] TEST : πλθροφορίεσ για τθν κατάςταςθ του πίνακα ελζγχου [8] PART. ARM: πρόςβαςθ ςε υπομενοφ που αφορά τισ επιμζρουσ οπλίςεισ [1]: όπλιςθ του HOME, [2]: όπλιςθ του AREA, [3]: όπλιςθ του PERIMETER [9] ON: ενεργοποιεί τθν όπλιςθ του πίνακα ςε ON [#]ENTER: επιβεβαίωςθ [*]STOP: διακοπι (εκτόσ από τθ λίςτα των γεγονότων ςτθ μνιμθ) RTC Χριςτθ με αναγνϊριςθ ειςερχόμενων κλιςεων Αυτι θ λειτουργία επιτρζπει ςτον καλοφντα να επικοινωνεί απευκείασ χωρίσ να χρειάηεται να ειςαχκεί Κωδικόσ Χριςτθ. Ενεργι μόνο για κλιςεισ μζςω GSM. Στθν πλακζτα XGSM αυτι θ λειτουργία είναι απαραίτθτθ. Ενεργοποίθςθ RTC Εγκαταςτάτθ [0] RESET: Διαγραφι όλων των μθνυμάτων [1] REC: ενεργοποιεί τθν εγγραφι [3] TEL. OFF: κλείνει τθν τθλεφωνικι επικοινωνία [5] PLAY: Ραίηει το τρζχον μινυμα [4] < : Ρθγαίνει πίςω ζνα ι περιςςότερα θχογραφθμζνα μθνφματα [6] > : Ρθγαίνει προσ τα εμπρόσ ζνα ι περιςςότερα θχογραφθμζνα μθνφματα [#] ENTER : εντολι επιβεβαίωςθσ χωρίσ τθν οποία πολλζσ από τισ υπόλοιπεσ εντολζσ δεν διεξάγονται Διαχείριςθ εξερχόμενων SMS Ο πίνακασ XTREAM ζχει τθ δυνατότθτα αποςτολισ ςυγκεκριμζνων SMS μθνυμάτων ανάλογα με τα γεγονότα που προκφπτουν. Αυτά τα μθνφματα μπορεί να είναι τεχνικά ι ςυναγερμοφ ι / και reset των ειςόδων. 36

38 Τεχνικά Μθνφματα αφοροφν περιπτϊςεισ όπωσ ανωμαλία ςτθν τάςθ τροφοδοςίασ, τθν απουςία τθλεφωνικισ γραμμισ κλπ και ςυνκζτονται αυτόματα χρθςιμοποιϊντασ μια μεγάλθ ποςότθτα από προ εγγραμμζνα SMS. Μθνφματα Ηϊνθσ: ςχετικά με τα ςιματα από τισ ηϊνεσ ειςόδου του πίνακα (ςυναγερμόσ, επαναφορά, αποκλειςμόσ κλπ). Το SMS αποτελείται από τθν αλλθλουχία 4 ςτάνταρ λζξεων που προςτίκεται και θ ονομαςία τθσ ηϊνθσ. Τθλεφωνθτισ ENT Ηϊνθ / Ραραμ. OC ENT Αρ. Ηϊνθσ 1 (1.10) Κωδ. Εκπομπ. Ηϊνθσ YES Εκπομπ. Αρικμ. Ηω. YES Εκπομπ. Ομιλίασ ηω. YES Διαχείριςθ ειςερχόμενων μθνυμάτων Ο εξ αποςτάςεωσ ζλεγχοσ του πίνακα ελζγχου είναι εφικτόσ με χριςτθ κατάλλθλων κωδικοποιθμζνων SMS. Ρίνακασ 4.7: Ρίνακασ εντολϊν SMS διαχείρθςθσ πίνακα 37

39 Τα ειςερχόμενα μθνφματα SMS είναι εκτελζςιμα μόνο εφόςον: Ο αρικμόσ τθλεφϊνου του αποςτολζα πρζπει να αντιςτοιχεί ςε ζναν από τουσ χριςτεσ Ο χριςτθσ πρζπει να ζχει ενεργοποιθμζνο το RTC Συντακτικά το μινυμα να είναι ςωςτό Οι απαιτοφμενεσ ενζργειεσ να είναι ενεργοποιθμζνεσ ςτο αντίςτοιχο χριςτθ Εντολζσ Στθν ίδια γραμμι SMS μποροφν να τοποκετθκοφν περιςςότερα από μία εντολζσ εφόςον: Το ςυνολικό μικοσ δεν υπερβαίνει τα 43 ψθφία Οι εντολζσ διαχωρίηονται με # Κάκε εντολι προθγείται και ακολουκείται από # Παράδειγμα ςωςτισ αλλθλουχίασ εντολϊν ςε μία γραμμι SMS #excl 12#excl 15#arm on 2#zones state# Μόνο οι εντολζσ #answ# και #state... # ςτζλνουν SMS απάντθςθσ. Τα υπόλοιπα δεν ςτζλνουν απάντθςθ (οφτε ςε περίπτωςθ λάκουσ). Θ εντολι #answ# ςτζλνει μινυμα επιβεβαίωςθσ των ελεγχόμενων λειτουργιϊν και μπορεί να ςυμπεριλθφκεί ςε οποιοδιποτε ςθμείο τθσ γραμμισ ενόσ SMS. Θ εντολι κατάςταςθσ ςυςτιματοσ #system state# ςτζλνει απάντθςθ και περιλαμβάνει επίςθσ και πλθροφορίεσ για το Υπόλοιπο τθσ κάρτασ SIM. 38

40 ΚΕΦΑΛΑΛΟ 5 ΡΕΛΓΑΦΘ ΜΕΝΟΥ ΤΟΥ ΡΛΘΚΤΟΛΟΓΛΟΥ Α300 39

41 14 Μαρτίου 2014 Εγκατάςταςθ FGDF 13:45:30 Xtream Avs Electronics Ρατιςτε τον κωδικό εγκαταςτάτθ και μετά το πλικτρο (ENT) (Default κωδικόσ είναι ) Εφόςον ειςάγετε ςωςτά τον κωδικό, εμφανίηεται ςτθν οκόνθ θ λζξθ Xtream. Ρατιςτε (ENT) για να ςυνεχίςετε Γλϊςςα Ρατιςτε CLR Γλϊςςα Ελλθνικά Κατά τθ πρϊτθ εγκατάςταςθ ι μετά από Reset του κζντρου, το ςφςτθμα ηθτάει πάντα να προςδιορίςετε τθ γλϊςςα Installation (ENT) Ρλθκτρολόγιο B1 snnnnnnnnnnnnnn Ρλθκτρολόγιο B1: επιλζγοντασ (ENT) το πλθκτρολόγιο ςτθ ςειριακι κφρα 1 ενεργοποιείται. Satellite Β1 nnnnnnnnnnnnnn Satellite Β1 : Επιλζγοντασ (ENT) ενεργοποιείται θ επζκταςθ που ζχουμε ςυνδζςει ςτθν ςειριακι κφρα 1 Insert RS B1 nnnnnnnnnnnnnnnn RS Key block B1: πατϊντασ (ENT) ενεργοποιοφμε το RS key block ςυνδεδεμζνο ςτθ ςειριακι κφρα 1 Satellite Type (ENT) Satell. ind 1 General Ind xx: προςδιορίηει ποια επζκταςθ προγραμματίηουμε από τθν 1 32 Σε αυτό το βιμα προςδιορίηουμε ποιεσ επεκτάςεισ ζχουν ςυνδεκεί ςτθ ςειριακι κφρα. Τφποι επεκτάςεων: - SAT03 / SAT04: ενςφρματθ επζκταςθ με 16 επιπλζον ειςόδουσ - SAT03 DOUBLE: από τθν ζκδοςθ 2.0 είναι δυνατόν να χρθςιμοποιιςετε τα διπλά κλζμεσ τόςο ςτθ κεντρικι πλακζτα όςο και ςτθν επζκταςθ για να φκάςει ζνα ανϊτατο όριο των 32 ειςόδων - SATW: αςφρματθ επζκταςθ για 16 ανιχνευτζσ αςφρματουσ - SATW DOUBLE: από τθν ζκδοςθ 1.1είναι δυνατόν να υποςτθρίξει μζχρι 32 ανιχνευτζσ αςφρματουσ - XSAT8: ενςφρματθ επζκταςθ με μζγιςτο 10 ειςόδουσ και 2 OC, χρθςιμοποιϊντασ διπλαςιαςμό των ηωνϊν μποροφν να προςτεκοφν επιπλζον 10 είςοδοι. - XSAT2: ενςφρματθ επζκταςθ με μζγιςτθ 2 ειςόδουσ και 8 OC, χρθςιμοποιϊντασ διπλαςιαςμό ηωνϊν μποροφν να προςτεκοφν 2 επιπλζον είςοδοι - XSAT2 - DUAL: Ενςφρματθ επζκταςθ με μζγιςτθ 2 ειςόδουσ και 8 OC, χρθςιμοποιϊντασ διπλαςιαςμό ηωνϊν μποροφν να προςτεκοφν άλλεσ 2 επιπλζον είςοδοι και οι ζξοδοι OC μπορεί να γίνουν XSAT 36 / XSAT PW: ενςφρματθ επζκταςθ με τθν οποία φτάνουμε μζχρι 36 ηϊνεσ, όταν τοποκετθκεί με τθν XEXP8 και με διπλαςιαςμό ηωνϊν λειτουργίασ, Μόνο ςτα κζντρα xtream Λίςτα SAT Κζςθ # 1 (1.8) Αρικμόσ επζκταςθσ 0 (0 8) Λίςτα SAT: ςε αυτό το πεδίο κακορίηουμε τθ διαδοχικι ςειρά μεταξφ των αςφρματων επεκτάςεων,-ςυςκευϊν. Αυτι θ διαδοχικι ςειρά ορίηει ότι τα αςφρματα controls που χρθςιμοποιοφνται για τθν πρωτθ επζκταςθ κα είναι από X BLINK B1 Ενεργοπ. PSTN Ενεργοπ. GSM Conditional Arm X BLINK B1 : επιλζγοντασ YES ενεργοποιείται θ πλακζτα X BLINK B1 Ενεργοποίθςθ PSTN: επιλζγοντασ YES ενεργοποιείται θ PSTN dialer, ϊςτε να γίνεται κλιςθ ςτουσ προγραμματιςμζνουσ αρικμοφσ που ζχουμε κζςει. Ενεργοποίθςθ GSM : επιλζγοντασ YES ενεργοποιείται το GSM Dialer, ϊςτε να γίνεται κλιςθ ςτουσ αρικμοφσ που ζχουμε κζςει. Conditional Arm: Επιλζγοντασ NO το ςφςτθμα οπλίηει ζςτω και αν μία ι περιςςότερεσ ηϊνεσ είναι ανοιχτζσ. Επιλζγοντασ SI, το ςφςτθμα δεν οπλίηει ζςτω και αν μία ηϊνθ είναι ανοιχτι. 40

42 Γλϊςςα Ελλθνικά Γλϊςςα: ρφκμιςθ τθσ γλϊςςασ; του μενοφ Χϊρα ITALY Χϊρα: προςαρμογι του κζντρου ςτθν τοπικι ςυμπεριφορά θλεκτροδότθςθσ. Ετικ. Ρινακ. Συναγ. Ετικζτα Ρίνακα Συναγερμοφ: μασ δίνει τθ δυνατότθτα να προςκζςουμε περιγραφι 16 αλφαρικμθτικϊν ψθφίων. Τομείσ (SECTORS) Τομείσ (ENT) Ενεργοί Τομείσ snnnnnnn Συνεργ. ηωνϊν Τομζασ # 1 * 1.8+ Ρεριθγ. Ρεριπόλου (ENT) Ηϊνεσ sssssssssss Πατιςτε (CLR) για να τροποποιιςετε Πατιςτε (ΟΝ) ι (HO) για να επιλζξετε Πατιςτε (ENT) για αποδοχι Ρερι. Ρεριπο. # *1 2+ Τομζασ # 0 *0 8+ Ενεργοί Τομείσ: ςθμαίνει ότι μποροφμε να διαχειριςτοφμε ανεξάρτθτα 8 διαφορετικοφσ τομείσ (Partitions) ςτο ςφςτθμα. Οι ηϊνεσ που ζχουν που ζχουν προςτεκεί ςε περιςςότερα από ζνα Partitions κα είναι κοινζσ ςτα partitions που ζχουν αντιςτοιχθ8εί. Συνεργαςία Ηωνϊν: πατιςτε (ENT) να επιλζξετε τον Τομζα που κα αντιςτοιχθκοφν οι ηϊνεσ. Τομζασ #: επιλζξτε τον τομζα που κα προγραμματιςτεί με τισ ηϊνεσ που ζχουν αντιςτοιχθκεί ςε αυτόν. Ηϊνεσ: επιλζγοντασ YES θ ηϊνθ προςτίκεται ςτον τομζα. Από Default όλεσ οι ηϊνεσ ζχουν προςτεκεί ςτον τομζα 1. Ρεριιγθςθ Ρεριπολίασ: ζχετε τθ δυνατότθτα να επιλζξετε ανάμεςα ςε 2 προγραμματιςμοφσ που αφοροφν τθ λειτουργία Patrol. Τομζασ : επιλζξτε το Τομζα που κζλετε να προςκζςετε τθ λειτουργία Patrol. Χρόνοσ Ρεριθγ. Ρεριπ. 0 (0 255) Χειροκ. οπλιςμόσ ΝΟ Χρόνοσ Ρεριιγθςθ Ρεριπολίασ: ο χρόνοσ επα - ενεργοποίθςθσ του ςυςτιματοσ ρυκμίηεται αφοφ ζχετε ειςάγει το κωδικό Ρεριπολίασ. Χειροκίνθτοσ οπλίςμόσ: επιλζγοντασ YES, αφοφ τελειϊςει ο χρόνοσ Patrol Time και θ λειτουργία Patrol δεν ζχει απενεργοποιθκεί με το χζρι, δίνει ςυναγερμό που μπορεί να ενεργοποιεί μία ζξοδο OC ι να κάνει κλιςθ. 41

43 Ηϊνεσ : Τφποι ηωνϊν Ηϊνεσ (ENT) Αρ. ηϊνθσ # 1 *1.10+ Σελίδα Tamper Υλικι είςοδοσ # CEN M.BA 1 S Για κάκε ηϊνθ είναι δυνατόν να αντιςτοιχιςουμε μία είςοδοσ που αντιπροςωπεφει μία κλζμα πάνω ςτθν πλακζτα. Πατιςτε (CLR) για να τροποιιςετε Μετακινθκείτε με (AR) ι (PE) Σελίδα Physical Inp CPN = Ρίνακασ ελζγχου (CONTROL PANEL) KBD = Ρλθκτρολόγιο (KEYBOARD) SAT xx = Επζκταςθ (SATELLITE) n. xx BA = Κλζμα πάνω ςτθ βαςικι θλεκτρονικι πλακζτα (BASIC ELECTRONIC BOARD CLAMP) EX = Κλζμα πάνω ςτθ πλακζτα επζκταςθσ (EXTENSION ELECTRONIC BOARD CLAMPS) S = Μονι ηϊνθ (με ι χωρίσ tamper) ηϊνθ με τερματικι αντίςταςθ 4k7 (SINGLE ZONE, "BALANCED ZONES/BALANCED ZONES WITH TAMPER SIGNAL" CONN ECTION) D = Διπλαςιαςμζνθ ηϊνθ με τερματικζσ αντιςτάςεισ 4Κ7 και 10 ΚΩ (DOUBLE ZONE, "DOUBLE ZONE WITH TAMPER SIGNAL" CONNECTION) Τφποσ ηϊνθσ Κακυςτ. Τ1 Για κάκε είςοδο του πίνακα ζχουμε τθ δυνατότθτα να ορίςουμε τον τφπο τθσ ηϊνθσ. Πατιςτε (CLR) για τροποποίθςθ Πατιςτε (ΕΝΤ) για να επιλζξετε Αρικμόσ παλμϊν 1 * Για κάκε ηϊνθ του πίνακα, μποροφμε να ορίςουμε τον αρικμό των ανοιγμάτων (παλμϊν) που απαιτοφνται ϊςτε να προκλθκεί ςυναγερμόσ. Εργοςταςιακά είναι ρυκμιςμζνο ϊςτε να δίνει ςυναγερμό μόνο με ζναν παλμό. Το χρονικό διάςτθμα εντόσ του οποίου οι παλμοί κα ακροίηονται μπορεί να ρυκμιςτεί από το μενοφ Χρονιςμοί. Μετά τθ πάροδο αυτοφ του χρόνου ο χρονομετρθτισ μθδενίηεται. Αν μία ηϊνθ παραμείνει ανοικτι για 30 δευτερόλεπτα, προκαλείται ςυναγερμόσ ανεξάρτθτα από τον αρικμό των παλμϊν που ζχουμε ορίςει. Αν θ ηϊνθ οριςτεί ωσ Programmed Switch Alarm, o αρικμόσ των παλμϊν κακορίηει τθν ευαιςκθςία (1: Υψθλι, 120: χαμθλι). Ρρϊτθ O.C. 0 *0.8+ Δεφτερθ O.C. 0 *0.8+ Τρίτθ O.C. 0 *0..8+ Τζταρτθ 0.C. 0 *0..8+ Για κάκε ηϊνθ του πίνακα είναι δυνατόν να αντιςτοιχιςουμε μζχρι 4 καταςτάςεισ Open Collector. Ρρϊτθ O.C.: ρυκμίςτε τον πρϊτο OC να ενεργοποιείται με τθν αποςτακεροποίθςθ μιασ ηϊνθσ. Δεφτερθ / Τρίτθ / Τζταρτθ: ρυκμίςτε τισ εξόδουσ OC να ενεργοποιοφνται με τθν παραβίαςθ μιασ ηϊνθσ. Σθμείωςθ: ο O.C. πρζπει να προγραμματιςτεί μζςα από το μενοφ ωσ OC Cat Sector ι OC Cat.Zone. Πατιςτε (CLR) για τροποποίθςθ Ειςάγετε το αρικμό του O.C. που κζλετε να ενεργοποιιςετε Πατιςτε (ENT) για αποδοχι Πατιςτε (ESC) για να επιςτρζψετε πίςω Αντιχν. Tamper NO Με αυτι τθ ρφκμιςθ κακορίηουμε ότι ο πίνακασ κα διαβάηει τθν κατάςταςθ των ηωνϊν από τα Tamper τουσ. Κάκε ηϊνθ μπορεί να ρυκμιςτεί ξεχωριςτά αν κα περιλαμβάνει αυτι τθ λειτουργία ι όχι. 42

44 Δοκιμι Ηωνϊν ΟΧΛ Ηϊνεσ Απενεργοποίθςθ επιτιρθςθσ NO Ρρογραμματιςμόσ Switch Alarm NO Μνιμθ Alarm YES Μνιμθ Reset NO Ενεργοποίθςθ Βομβθτι SI Κωδωνοκρουςία ΟΧΛ Ρόρτα ΟΧΛ Υπο. Ρροςυναγ. ΟΧΛ Ενεργ. Ιχου ςυναγ. ΟΧΛ Ενεργ. Ιχου ηωνϊν ΟΧΛ Ενεργό ΟΝ SI Ενεργό ΘΟME NO Ενεργό AREA NO Ενεργό PERI NO ελζ πίνακα SI Extension Relay 1 nnnnnnnn Ετικζτα ηϊνθσ Δοκιμι Ηωνϊν: θ ηϊνθ ςτθν οποία ζχει ενεργοποιθκεί αυτι θ λειτουργία δεν προκαλεί ςυναγερμό αλλά μόνο αποκθκεφεται ςτθ μνιμθ του πίνακα και ςτζλνει τα ςιματα. Απενεργοποίθςθ επιτιρθςθσ: επιλζξτε NAI εάν κζλετε να απενεργοποιιςετε τθν ανίχνευςθ του αςφρματου ανιχνευτι. Ρρογραμματιςμόσ Switch Alarm: επιλζξτε NAI ζνα ζχει πραγματοποιθκεί ςυνδεςμολογία με αδρανείσ επαφζσ ( balanced zones with inertial contacts) τότε ςτο βιμα (Αρικμόσ Ραλμϊν) ρυκμίηουμε τθν ευαιςκθςία. Μνιμθ Alarm/ Μνιμθ Reset: Ο ςυναγερμόσ που προκαλείται από το άνοιγμα μιασ ηϊνθσ καταγράφεται ςτθ μνιμθ γεγονότων του πίνακα, Επιλζγοντασ NAI αυτι θ λειτουργία είναι ενεργι, επιλζγοντασ ΝΟ δεν γίνεται καταγραφι. Ενεργοποίθςθ Βομβθτι: επιλζγοντασ NAΛ, ςε περίπτωςθ ςυναγερμοφ που προκαλείται από το άνοιγμα ηϊνθσ ενεργοποιείται ο βομβθτισ του πλθκτρολογίου. Ο χρόνοσ ρυκμίηεται ςτο μενοφ Χρονιςμοί. Κωδωνοκρουςία: το άνοιγμα μιασ ηϊνθσ ςτθν οποία είναι το Κουδοφνι (Chime) είναι ενεργό, ενεργοποιεί αντίςτοιχα το κουδοφνι ςτο πλθκτρολόγιο. Για να ςταματιςει, πρζπει να ειςάγεται τον κωδικό χριςτθ ϊςτε να αφοπλιςτεί το ςφςτθμα. Ρόρτα: το άνοιγμα μιασ ηϊνθσ ςτθν οποία ζχει ενεργοποιθκεί θ λειτουργία Ρόρτα, ενεργοποιεί τον βομβθτι του πλθκτρολογίου. Υπόκειται ςτισ ρυκμίςεισ που ζχουν γίνει ςτον Ρρογραμματιςμό Door Buzzer Time. Υπόμνθμα Ρροςυναγερμοφ: το άνοιγμα μιασ ηϊνθσ που ζχει προγραμματιςτεί ωσ ηϊνθσ με προ - ςυναγερμό, καταγράφεται ςτθ μνιμθ γεγονότων του πίνακα. Ενεργοποίθςθ Ιχου ςυναγερμοφ: ο ςυναγερμόσ από τισ ηϊνεσ κοινοποιοφνται ςτα πλθκτρολόγια A600 Plus. Ενεργό για τθν επικοινωνία των ςυναγερμϊν. Ενεργοποίθςθ ιχου ηωνϊν: ο ςυναγερμόσ από τισ ηϊνεσ κοινοποιοφνται ςτα πλθκτρολόγια A600 Plus. Ενεργό για τθν επικοινωνία τθσ κατάςταςθσ των ηωνϊν. Ενεργό ΟΝ: επιλζγοντασ YES θ ηϊνθ περιλαμβάνεται ςτον τομζα ON. Ενεργό ΘΟME: επιλζγοντασ YES θ ηϊνθ περιλαμβάνεται ςτον τομζα HOME. Ενεργό AREA : επιλζγοντασ YES θ ηϊνθ περιλαμβάνεται ςτον τομζα AREA. Ενεργό PERI : επιλζγοντασ YES θ ηϊνθ περιλαμβάνεται ςτον τομζα PERIMETER. ελζ πίνακα: επιλζγοντασ YES, θ ηϊνθ ενεργοποιεί το Relay του πίνακα (+S,+SA, C-NC-NO). Extension Relay 1: επιλζγοντασ YES, θ ηϊνθ ενεργοποιεί το Relay τθσ επζκταςθσ (C-NC-NO). Επιλζγοντασ N κακορίηουμε ποιο Relay ΔΕΝ κα ενεργοποιθκεί ενϊ επιλζγοντασ S κακορίηουμε ποιο Relay κα ενεργοποιθκεί. Τα Relay 1 εωσ 8 αντιςτοιχοφν ςτισ επεκτάςεισ που ζχουν ςυνδεκεί ςτθ ςειριακι κφρα. Ετικζτα ηϊνθσ: για κάκε ηϊνθ υπάρχει θ δυνατότθτα να αντιςτοιχιςουμε μία περιγραφι 16 αλφαρικμθτικϊν ψθφίων. 43

45 Συνζχεια από προθγοφμενθ ςελίδα Δευτερεφον προφίλ Είναι δυνατόν να ενεργοποιθκεί και Δευτερεφον προφίλ για κάκε ηϊνθ του πίνακα. Θ ηϊνθ ακολουκεί τισ ρυκμίςεισ αυτοφ του προφίλ, εφόςον ενεργοποιθκεί, και αλλάηει τισ ρυκμίςεισ τθσ ανάλογα με το Δευτερεφον προφίλ και τθν όπλιςθ. Με αφοπλιςμζνο τον αντίςτοιχο Τομζα, θ ηϊνθ ακολουκεί πάντα το βαςικό προφίλ. Θ κατάςταςθ των ηωνϊν που αναγράφεται ςτο πλθκτρολόγιο αναφζρει για το αν θ ηϊνθ ζχει ενεργοποιθκεί για το δευτερεφον προφίλ ι για τον ςυνδυαςμό των δφο προφίλ. Θ ρφκμιςθ Conditional arming αναφζρεται ςτο είδοσ τθσ ηϊνθσ όπωσ αυτι ορίηεται ςτον τρόπο ενεργοποίθςθσ τθσ όπλιςθσ. Οι ηϊνεσ που είναι προγραμματιςμζνεσ ωσ Tamper ΔΕΝ μποροφν να ρυκμιςτοφν ςτο δευτερεφον προφίλ ωσ διαφορετικοί τφποι ηωνϊν. (το πλθκτρολόγιο κα δείξει Prog.Error #2 ). Στθν περίπτωςθ που το δευτερεφον προφίλ ηϊνθσ ζχει ενεργοποιθκεί ςε ζναν ι περιςςότερουσ τρόπουσ όπλιςθσ, θ ηϊνθ κα ακολουκιςει τισ ρυκμίςεισ που περιγράφονται παρακάτω για αυτοφσ τουσ τρόπουσ όπλιςθσ. Θ ηϊνθ που δεν ςυμπεριλαμβάνεται ςτο Δευτερεφον προφίλ είναι οριςμζνεσ ςαν μεμονωμζνεσ ηϊνεσ και δεν διαφοροποιοφνται ανάλογα με τον τρόπο οπλιςμοφ. Δευτερεφον Ρροφίλ ENT Ενεργό ON ΟΧΛ Ενεργό HOME ΟΧΛ Ενεργό AREA ΟΧΛ Ενεργό PERI ΟΧΛ Ενεργό ON: ενεργοποιείται το δευτερεφον προφίλ ςτο ON. Ενεργό HOME: ενεργοποιείται το δευτερεφον προφίλ ςτο HOME. Ενεργό AREA: ενεργοποιείται το δευτερεφον προφίλ ςτο AREA. Ενεργό PER: ενεργοποιείται το δευτερεφον προφίλ ςτο PERIMETER Πατιςτε (CLR) για επιλογι ΝΑΙ ι ΌΧΙ και μετά (ENT). Τφποσ ηϊνθσ Υπομν. Συναγ. SI Υπομν. Αναφορ. OXI Ενεργοποίθςθ Βομβθτι SI Κωδωνοκρουςία ΟΧΛ Ρόρτα ΟΧΛ Υπο. Ρροςυνα. ΟΧΛ ελζ πίνακα SI Relay επζκταςθσ 1 nnnnnnnn Τφποσ ηϊνθσ: ρυκμίςτε τον τφπο ηϊνθσ που κα ζχει θ ηϊνθ ςτο δευτερεφον προφίλ. Πατιςτε (CLR) για επιλογι ΝΑΙ ι ΌΧΙ και μετά (ENT). Υπόμνθμα Συναγερμοφ / Επαναφοράσ: Ο ςυναγερμόσ που προκαλείται από το άνοιγμα μιασ ηϊνθσ καταγράφεται ςτθ μνιμθ γεγονότων του πίνακα, Επιλζγοντασ SI αυτι θ λειτουργία είναι ενεργι, επιλζγοντασ ΟΧΛ δεν γίνεται καταγραφι Υπόμνθμα προςυναγερμοφ: το άνοιγμα μιασ ηϊνθσ που ζχει προγραμματιςτεί ωσ ηϊνθσ με προ - ςυναγερμό, καταγράφεται ςτθ μνιμθ γεγονότων του πίνακα. Ενεργοποίθςθ Βομβθτι: επιλζγοντασ SI, ςε περίπτωςθ ςυναγερμοφ που προκαλείται από το άνοιγμα ηϊνθσ ενεργοποιείται ο βομβθτισ του πλθκτρολογίου. Ο χρόνοσ ρυκμίηεται ςτο μενοφ Χρονιςμοί. Κωδωνοκρουςία: το άνοιγμα μιασ ηϊνθσ ςτθν οποία είναι το Κουδοφνι (Chime) είναι ενεργό, ενεργοποιεί αντίςτοιχα το κουδοφνι ςτο πλθκτρολόγιο. Για να ςταματιςει, πρζπει να ειςάγεται τον κωδικό χριςτθ ϊςτε να αφοπλιςτεί το ςφςτθμα. Ρόρτα: το άνοιγμα μιασ ηϊνθσ ςτθν οποία ζχει ενεργοποιθκεί θ λειτουργία Ρόρτα, ενεργοποιεί τον βομβθτι του πλθκτρολογίου. Υπόκειται ςτισ ρυκμίςεισ που ζχουν γίνει ςτον Ρρογραμματιςμό Door Buzzer Time. Control Panel Relay: επιλζγοντασ YES, θ ηϊνθ ενεργοποιεί το Relay του πίνακα (+S,+SA, C-NC-NO). Extension Relay 1: επιλζγοντασ YES, θ ηϊνθ ενεργοποιεί το Relay τθσ επζκταςθσ (C-NC-NO). 44

46 Συνζχεια από τθ ςελίδα «τφποι Ηωνϊν» Ηϊνεσ : Υλικι είςοδοσ > ηϊνθ Υλικι είςοδοσ > Ηϊνθ ENT Υλικι είςοδοσ # CPN I.BA 1 S Είναι επικυμθτό να εκτελζςετε μία ζρευνα ϊςτε να γίνει κατανοθτι, ξεκινϊντασ από μία Υλικι είςοδο, ποια ηϊνθ ζχει αντιςτοιχθκεί ςε αυτιν ςτο πρόγραμμα. Επιλζξτε τθν Υλικι είςοδο, όπωσ περιγράφθκε προθγουμζνωσ, και ςτθ ςυνζχεια πατιςτε (ENT). Θ αντίςτοιχθ ηϊνθ λογιςμικοφ (SW ZONE) που ζχει αντιςτοιχθκεί κα εμφανιςτεί. Πατιςτε (CLR) για να επιλζξετε Για να ζχετε πρόςβαςθ ςε άλλεσ ειςόδουσ πατιςτε (ON) ι (ΘΟ) Για να μετακινθκείτε ςτθν επικυμθτι κζςθ πατιςτε (AR) ι (PER) Πατιςτε (ΕΝΤ) για να εμφανιςτεί θ αντίςτοιχθ Ηϊνθ Λογιςμικοφ Πατιςτε (ESC) για να πάτε πίςω. Αρικμόσ ηϊνθσ # 1 ESC ENT Αυτό το μενοφ ςασ επιτρζπει να ζχετε άμεςθ πρόςβαςθ προγραμματιςμοφ / οπτικοποίθςθσ των ηωνϊν. Πατιςτε (ENT) για πρόςβαςθ ςτισ προγραμματιηόμενεσ ηϊνεσ. Πατιςτε (CLR) για να διαπιςτϊςετε αν θ Υλικι είςοδοσ αντιςτοιχεί ςε άλλεσ ηϊνεσ Λογιςμικοφ. Πατιςτε (ESC) για να πάτε πίςω. Ηϊνεσ : AND ηϊνεσ Για να προγραμματίςετε ςε λειτουργία AND δφο ηϊνεσ ςθμαίνει ότι και οι δφο κα πρζπει να είναι ςε ςυναγερμό, εντόσ του χρόνου που ζχει προγραμματιςτεί ϊςτε οι ζξοδοι Alarm να ενεργοποιθκοφν. Για να απενεργοποιιςετε τθν λειτουργία AND επιλζξτε 0 και για τθ πρϊτθ και για τθν δεφτερθ ηϊνθ για όλα τα 16 ηεφγθ. ΚΑΛ ηϊνθ ENT Ηεφγοσ ΚΑΛ # 1 *1 16+ Ηεφγοσ AND # 1 *1 16+ Πατιςτε (CLR) για να επιλζξετε το ηεφγοσ. Πατιςτε (ENT) για να το επικυρϊςετε Ρρϊτθ ηϊνθ 0 *1 10) Ρρϊτθ ηϊνθ 0 *1 10+ Πατιςτε (CLR) για να επιλζξετε τθ ηϊνθ λογιςμικοφ. Πατιςτε (ENT) για να το επικυρϊςετε. Πατιςτε (ΟΝ) ι (HO) για να επιλζξετε δεφτερθ ηϊνθ. Δεφτερθ ηϊνθ 0 *1 11+ Δεφτερθ ηϊνθ 0 (1 65) Πατιςτε (CLR) για να επιλζξετε τθ ηϊνθ λογιςμικοφ. Πατιςτε (ENT) για να το επικυρϊςετε. Εξαίρεςθ Tamper SI Μετρθτισ Συναγερ. 0 *0 10+ Συνζχεια ςτθν επόμενθ ςελίδα Εξαίρεςθ Tamper: αν επιλεγεί NAI τότε επιτρζπει τον ταυτόχρονο αποκλειςμό τθσ γραμμισ αλλά και του Tamper. Μετρθτισ Συναγερμϊν: είναι ο αρικμόσ που κακορίηει μετά από πόςα επαναλαμβανόμενα γεγονότα δεν κα ενεργοποιοφνται οι προγραμματιςμζνοι ζξοδοι Alarm αλλά κα ακροίηονται και κα αποκθκεφονται ςτθ μνιμθ. Ειςάγοντασ τν τιμι 0 θ λειτουργία αυτι αποκόπτεται και τα γεγονότα δεν κωδικοποιοφνται. Για παράδειγμα το ςπάςιμο ενόσ ανιχνευτι μπορεί να προκαλζςει τόςουσ ςυναγερμοφσ όςα και τα κωδικοποιθμζνα Alarms, εφόςον ζχει ειςαχκεί τιμι διαφορετικι του μθδενόσ. 45

47 Συνζχεια από τθ Σελίδα ηϊνεσ Tamper Tamper ENT TA Χρόνοσ εξόδου MM : SS : 1 : 0 Ενεργοποίθςθ ελζ Ρίνακα SI Ενεργοποίθςθ Relay nnnnnnnn Υπομν.tamper ςυν. SI Υπόμνθμα Επαναφ. Tamper OXI Ενεργοποίθςθ Βομβθτι YES Θ ηϊνθ που ζχει αντιςτοιχθκεί ςτο Tamper Proof (ΤΤ) κακϊσ και οι ηϊνεσ που ζχουν προγραμματιςτεί ςε λειτουργία Tamper, μποροφν να ενεργοποιιςουν το Relay ςυναγερμοφ κακϊσ και τισ εξόδουσ O.C. που ζχουν αντιςτοιχθκεί ςτουσ ςυναγερμοφσ Tamper (TA). TA χρόνοσ εξόδου Χρόνοσ ενεργοποίθςθσ του Tamper που ζχει αντιςτοιχθκεί ςτθν ζξοδο O.C. (ΤΑ) Ενεργοποίθςθ ελζ πίνακα Επιλζγοντασ SI ο ςυναγερμόσ Tamper κα ενεργοποιιςει το Relay του πίνακα. Ενεργοποίθςθ Relay Θ επιλογι N ςθμαίνει ποιο Relay δεν κα ενεργοποιθκεί Θ επιλογι S ςθμαίνει ποιο Relay κα ενεργοποιθκεί με τθν παραβίαςθ Tamper Proof Υπόμνθμα Tamper Συναγερμοφ Επιλζγοντασ YES, ο ςυναγερμόσ από Tamper Proof κα αποκθκευτεί ςτθ μνιμθ γεγονότων του πίνακα. Υπόμνθμα επαναφοράσ Tamper Επιλζγοντασ YES, ο ςυναγερμόσ από Tamper Proof κα προκαλζςει Reset τθσ μνιμθσ γεγονότων του πίνακα. Ενεργοποίθςθ Βομβθτι Επιλζγοντασ YES, ο ςυναγερμόσ από το Tamper Proof κα προκαλζςει τθν ενεργοποίθςθ του βομβθτι ςτα ςυνδεδεμζνα πλθκτρολόγια. Πατιςτε (CLR) για τροποποίθςθ Πατιςτε (ΕΝΣ) για επιλογι Ρυροπροςταςία Φωτιά ENT Συνζχεια ςτθν Επόμενθ ςελίδα Κατανάλωςθ Ανιχνευτϊν 0 ( ) Ενεργοποίθςθ ελζ Ρίνακα YES Ενεργοποίθςθ Relay nnnnnnnn Memo Fire Alarm YES Υπομν. Επαν. Φωτίασ NO Ενεργ. Βομβθτι YES Κατανάλωςθ Ανιχνευτϊν: εργοςταςιακά είναι οριςμζνο ςτα 0 m A. Θ γραμμι για ανιχνευτζσ πυροπροςταςίασ με ςφνδεςθ 2 καλωδίων που λειτουργεί ςτα 12 V, ςυνδζεται ςτθ επζκταςθ τφπου SAT03. O ςυναγερμόσ ενεργοποιείται μζςω αναγνϊριςθσ τθσ κατανάλωςθσ τθσ γραμμισ και το Threshold μπορεί να κακοριςτεί κατά τον προγραμματιςμό του πίνακα. Πλοι οι ανιχνευτζσ πρζπει να ςυνδεκοφν παράλλθλα ςτθν ίδια γραμμι. +12V ζξοδοσ τροφοδοςίασ προςτατευόμενθ με αςφάλεια F2. F: τερματικι γραμμι με 4,7 ΚΩ αντίςταςθ για ανιχνευτζσ πυροπροςταςίασ. Λειτουργία τθσ γραμμισ Ρυρκαγιάσ: όταν ζνασ ανιχνευτισ ειςζρχεται ςε κατάςταςθ ςυναγερμοφ, παραμζνει ςτθν ίδια κατάςταςθ μζχρι να το επαναφζρουμε χειροκίνθτα. Για να επζλκει θ ςίγαςθ των εξόδων ςε κατάςταςθ ςυναγερμοφ, πρζπει να ειςαχκεί ο κωδικόσ Χριςτθ επίκαιρα για επαναφορά. Ο ανιχνευτισ που ζδωςε το ςυναγερμό παραμζνει ςτθν ίδια κατάςταςθ, παρζχοντασ τθ δυνατότθτα να ελζγξουμε το ςφςτθμα. Ρατϊντασ το πλικτρο *2+ (Res.Fire) γίνεται Reset ςτουσ ανιχνευτζσ αφαιρϊντασ τθν τάςθ τροφοδοςίασ για 10 δευτερόλεπτα. 46

48 Από προθγοφμενθ ςελίδα Open Collector (O.C.) Το ςφςτθμα ζχει 8 προγραμματιηόμενεσ εξόδουσ (O.C.) ςυν αυτζσ τισ εξόδουσ από τισ επεκτάςεισ. Θ ςωςτι και ακζραια λειτουργία εγγυάται με τθ χριςθ τθσ πλακζτασ MR4/MR8 (προαιρετικι). Ρρογρ. O.C. ENT O.C. # 1 *1 8+ Κατθγορία Μθ χρθςιμοπ. O.C. # : επιλζξτε τθν ζξοδο O.C. που επικυμείτε να προγραμματίςετε Υπολειτουργία Μθ χρθςιμ.. Πατιςτε (CLR) για τροποποίθςθ Πατιςτε τον αρικμό Πατιςτε (ENT) για επιλογι επόμενθ ςελίδα Χρόνοσ ενεργ. O.C. Ανενεργόσ Κατάςταςθ O.C. Audio NO O.C. ετικζτα Κατθγορία/Μθ χρθςιμοποιοφμενθ: δείτε τισ λειτουργίεσ ςτθν επόμενθ ςελίδα. Χρόνοσ ενεργ. O.C. : Ανενεργόσ: θ ζξοδοσ δεν ενεργοποιείται Διςτακισ : θ ζξοδοσ ακολουκεί τθν κατάςταςθ τθσ αντίςτοιχθσ λειτουργίασ Blk διςτακισ: (μόνο για re-balancing) θ ζξοδοσ ακολουκεί τθ κατάςταςθ τθσ αντίςτοιχθσ ηϊνθσ, ενεργοποιείται ςε κατάςταςθ impulse ςε περίπτωςθ που αυτι εξαιρείται. MM.SS : θ ζξοδοσ κα ενεργοποιθκεί για τον κακοριςμζνο χρόνο ΜΜ = λεπτά SS = δευτερόλεπτα HH.MM : θ ζξοδοσ κα ενεργοποιθκεί για τον κακοριςμζνο χρόνο ΜΜ = λεπτά HH = ϊρεσ DD.HH : θ ζξοδοσ κα ενεργοποιθκεί για τον κακοριςμζνο χρόνο HH = ϊρεσ DD = μζρεσ Κατάςταςθ O.C. Audio: επιλζγοντασ YES θ μεταβολι τθσ κατάςταςθσ τθσ εξόδου O.C. κοινοποιείται φωνθτικά O.C. ετικζτα: ζχουμε τθ δυνατότθτα να αντιςτοιχιςουμε μία ονομαςία με 16 αλφαρικμθτικοφσ χαρακτιρεσ για κάκε ζξοδο O.C. 47

49 Λειτουργίεσ O.C. (Open Collector) Κατθγορία Ηϊνθ: Υπολειτουργίεσ Συναγερμοφ: ενεργοποιείται ϊςτε και αν μία αντίςτοιχθ ηϊνθ βρίςκεται ςε κατάςταςθ ςυναγερμοφ Re-balancing: ενεργοποιείται με τθ ςτάκμιςθ (balance) όλων των αντίςτοιχων ηωνϊν Ραράκαμψθ: ενεργοποιείται με τθν εξαίρεςθ ζςτω μιασ εκ των αντίςτοιχων ηωνϊν Ρρο ςυναγερμόσ: ενεργοποιείται για τον χρόνο pre alarm ζςτω μιασ εκ των αντίςτοιχων ηωνϊν Διατάραξθ: ενεργοποιείται με τθν παραβίαςθ ζςτω μίασ εκ των αντίςτοιχων ηωνϊν Tamper: ενεργοποιείται με το tamper τουλάχιςτον μίασ εκ των αντίςτοιχων ηωνϊν Μθ χρθςιμοποιοφμενο: δεν κα ενεργοποιθκεί ποτζ Κατθγορία Οπλιςμόσ: Υπολειτουργίεσ Ενεργοποιείται όταν ο τομζασ οπλίηει ςε ON HOME PERIMETER AREA ι όταν είναι αποςυνδεδεμζνο ι όταν ο χρόνοσ περιπολίασ εξαντλθκεί (χρθςιμοποιϊντασ τθ λειτουργίασ περιπόλου, ςθματοδοτεί τθ χαμζνθ ειςόδου του κϊδικα περιπολίασ εντόσ τθσ προκεςμίασ που ζχει προγραμματιςτεί για επανόπλιςθ του τομζα - patrol time). Τρόποι όπλιςθσ: επιλζξτε τον τρόπο όπλιςθσ Ππλιςθ ON Ππλιςθ HOME Ππλιςθ AREA- Ππλιςθ PERIMETER Αφόπλιςθ Χρόνοσ λιξθσ περιπόλου (YES/NO) Σθμείωςθ: δεν είναι δυνατό να οριςτεί ταυτόχρονα ςε YES μία από τισ οπλίςεισ και αφοπλίςεισ ι όπλιςθ/αφόπλιςθ ςτον ίδιο χρόνο με τον χρόνο περιπόλου. Υπόμνθμα Συναγερμοφ (RK32): επιλζγοντασ YES ςε κατάςταςθ αφοπλιςμοφ, αναβοςβινει όταν ςτθν προθγοφμενθ κατάςταςθ οπλιςμοφ ςυνζβθ ζνασ ςυναγερμόσ. Τομείσ: κζτουμε τον τομζα αναφοράσ Κατθγορία Ρρόςβαςθ Χριςτθ: Υπολειτουργίεσ Κωδικόσ: επιλζγοντασ YES, κα ενεργοποιθκεί όταν ειςαχκεί ό αντίςτοιχοσ κωδικόσ χριςτθ. Κωδικόσ Ζκτακτθσ Ανάγκθσ : επιλζγοντασ YES, κα ενεργοποιθκεί όταν ειςαχκεί ο αντίςτοιχοσ κωδικόσ Ζκτακτθσ Ανάγκθσ (δείτε το κεφάλαιο Ρροφίλ Χριςτθ). Ρλικτρο: επιλζγοντασ YES, κα ενεργοποιθκεί όταν θ θλεκτρονικι πλακζτα ςειριακοφ κλειδιοφ αναγνωρίςει ζνα κλειδί. Ρλικτρο Ζκτακτθσ Ανάγκθσ: επιλζγοντασ YES, κα ενεργοποιθκεί όταν θ θλεκτρονικι πλακζτα ςειριακοφ κλειδιοφ αναγνωρίςει ζνα κλειδί Ζκτακτθσ Ανάγκθσ. Κατθγορία Τομζασ: Υπολειτουργίεσ Μθ χρθςιμοποιοφμενο: δεν κα ενεργοποιθκεί ποτζ Συναγερμοφ: κα ενεργοποιθκεί εάν τουλάχιςτον μία ηϊνθ που ανικει ςτον τομζα, δϊςει ςυναγερμό 48

50 Re- balancing: κα ενεργοποιθκεί με τθν εκ νζου εξιςορρόπθςθ όλων των ηωνϊν που ανικουν ςτον τομζα Ραράκαμψθ: ενεργοποιείται με τον αποκλειςμό μίασ τουλάχιςτον ηϊνθσ που ανικει ςτον τομζα Ρροςυναγερμοφ: ενεργοποιείται με τον προ ςυναγερμό μίασ τουλάχιςτον ηϊνθσ του τομζα Διατάραξθ: ενεργοποιείται με τθ παραβίαςθ τουλάχιςτον μίασ ηϊνθσ του τομζα. Μπορεί να χρθςιμοποιθκεί ςαν ζνα ςιμα δοκιμισ του κυκλϊματοσ Tamper: ενεργοποιείται με το Tamper τουλάχιςτον ενόσ εκ του τομζα ι μίασ ηϊνθσ του. Επιλογι Τομζα: επιλζξτε τον τομζα αναφοράσ Κατθγορία Χριςτθσ: Ενεργοποιείται από RTC από το πλθκτρολόγιο ειςάγοντασ τον κωδικό χριςτθ (με ενεργοποιθμζνθ τθν επιλογι Ενεργοποίθςθ O.C. Χριςτθ) από χρονοδιακόπτθ. Κατθγορία Τροφοδοςία: Υπολειτουργίεσ Σφάλμα ρεφματοσ: επιλζγοντασ YES, ενεργοποιείται με τθν ζλλειψθ τάςθσ δικτφου μετά από ζναν προγραμματιςμζνο χρόνο (βλζπε κεφάλαιο Χρονιςμοί) Χαμθλι Μπαταρία: επιλζγοντασ YES, ενεργοποιείται όταν θ μπαταρία του πίνακα ελζγχου πζςει κάτω από τα 10.5 Volt ςτεροφμενθ τθ τάςθ φόρτιςθσ. Κα επανζλκει όταν θ τάςθ ανζβει πάνω από τα 12.8 Volt. Battery fail: επιλζγοντασ YES, κα ενεργοποιθκεί όταν θ μπαταρία του πίνακα αποςυνδεκεί ι καταςτραφεί Κατθγορία Τθλεφωνθτισ: Υπολειτουργίεσ Σφάλμα Τθλεφωνικισ Γραμμισ: επιλζγοντασ YES, ενεργοποιείται όταν θ τθλεφωνικι γραμμι δεν είναι πλζον ανιχνεφςιμθ Τθλεφωνθτισ on-line: επιλζγοντασ YES, ενεργοποιείται όταν μία τθλεφωνικι επικοινωνία βρίςκεται ςε εξζλιξθ Κατθγορία Φωτιά: Ενεργοποιείται όταν ειςζρχεται ςιμα πυρκαγιάσ από τισ επεκτάςεισ Ρλικτρο Ρρόςβαςθσ: Ενεργοποιείται όταν ζνα κλειδί διαβάηεται από τον Reader Κατθγορία Χρονοδιακόπτθσ: Ενεργοποιείται όταν ο Timer φτάςει ςτθν προκακοριςμζνθ μζρα και ϊρα (δεν μπορεί να ελεγχτεί από τον χριςτθ). 49

51 Συνζχεια από προθγοφμενθ ςελίδα Χρονιςμοί ENT Ενεργοποίθςθ Relay Απενεργοπ. Συνζχεια ςτθν Επόμενθ ςελίδα Ώρα εξόδου 1 Ανενεργό Ώρα ειςόδου 1 Ανενεργό Δευτερεφον χρόνοσ ειςόδου 1 Ανενεργό Ώρα εξόδου 2 Ανενεργό Ώρα ειςόδου 2 Ανενεργό Δευτερεφον χρόνοσ ειςόδου 2 Ανενεργό Χρόνοσ εξόδου 3 Ανενεργό Χρόνοσ ειςόδου 3 Ανενεργό Δευτερεφον χρόνοσ ειςόδου 3 Ανενεργό Χρόνοσ Ρροςυνα. 1,2,3,4 Ανενεργό Ενεργ. ελζ Ρίνακα MM : SS 3 : 0 Διεφκυνςθ Relay Επζκταςθσ 1 *1 8+ Χρόνοσ Βομβθτι MM : SS 1 : 0 Χρόνοσ παλμοφ 60 [0:255 sec] Και ηϊνθ ϊρασ 60 [0:255 sec] Μετατ. εφματ. OFF 20 [0:255 min] Χρόνοσ Βομβθτι Ρόρτασ 255 [0:255sec] Χρόνοσ εποπτείασ Αςυρμ. 120 [40:120 min] Ρερίοδοσ Συντιρθςθσ 0 [max 24] Κακυςτ. Μθνυμάτων 255 [255h max] Χρονιςμοί Ώρα εξόδου :Χρόνοσ εξόδου από τθ ηϊνθ κακυςτζρθςθσ και τθν ηϊνθ 24H κακυςτζρθςθσ Ώρα ειςόδου :Χρόνοσ ειςόδου από τθ ηϊνθ κακυςτζρθςθσ και τθν ηϊνθ 24H κακυςτζρθςθσ Δευτερεφον Χρόνοσ Ειςόδου : Χρόνοσ ειςόδου ηϊνθσ κακυςτζρθςθσ με προςωρινό αποκλειςμό Χρόνοσ Ρροςυναγερμοφ (Pre-Alarm) : Χρόνοσ Ρροςυναγερμοφ των Άμεςων ηωνϊν με Pre-Alarm και των 24H ηωνϊν με Pre-Alarm Χρόνοσ Βομβθτι :Χρόνοσ βομβθτι του πλθκτρολογίου, ςτθν περίπτωςθ που ζχει αντιςτοιχθκεί ςε ςυναγερμό ( Activate Buzzer ). Επιλζγοντασ Απενεργοποιθμζνο ο βομβθτισ καταργείται. Επιλζγοντασ Διςτακζσ ο βομβθτισ δεν απενεργοποιείται μετά από οριςμζνο χρόνο παρά μόνο με παρζμβαςθ του Χριςτθ. Χρόνοσ Ραλμοφ:Το χρονικό διάςτθμα εντόσ του οποίου ο αρικμόσ των παραβιάςεων των ηωνϊν που απαιτοφνται ϊςτε να ενεργοποιθκεί ο ςυναγερμόσ, μετρϊνται ςε μια ςειρά παλμϊν μεγαλφτερων του ενόσ. Εάν χρθςιμοποιείται χρόνοσ μικρότεροσ από 30 δευτερόλεπτα, θ ρφκμιςθ αυτι κακίςταται άκυρθ ΚΑΛ Ηϊνθ Ώρα :Κακορίηει το χρονικό διάςτθμα εντόσ του οποίου θ διατάραξθ των ηωνϊν ςε κατάςταςθ AND μεταξφ τουσ κεωρείται ζγκυρθ ϊςτε να δϊςει ςυναγερμό. Εάν χρθςιμοποιείται χρόνοσ μικρότεροσ από 30 δευτερόλεπτα, θ ρφκμιςθ αυτι κακίςταται άκυρθ. Μετατροπι εφματοσ OFF :Είναι θ κακυςτζρθςθ κατά τθν οποία ο πίνακασ ελζγχου πρζπει να περιμζνει από τθ ςτιγμι που θ τάςθ δικτφου ζχει διακοπεί, πριν ενεργοποιθκοφν οι ζξοδοι που ζχουν προγραμματιςτεί γι αυτό. Θ απομνθμόνευςθ ςτθν Μνιμθ Γεγονότων ςυμβαίνει ςτο τζλοσ τθσ κακυςτζρθςθσ. Ενεργοποίθςθσ ελζ πίνακα: Χρόνοσ ενεργοποίθςθσ του Relay του πίνακα ελζγχου. Διεφκυνςθ Relay επζκταςθσ :Επιλογι του Relay επζκταςθσ που κα ενεργοποιθκεί. Χρόνοσ Βομβθτι Ρόρτασ :Χρόνοσ ενεργοποίθςθσ του Buzzer του πλθκτρολογίου από τθν παραβίαςθ μιασ ηϊνθσ ςτθν οποία ζχει αντιςτοιχθκεί αυτι τθ λειτουργία. Ρερίοδοσ Συντιρθςθσ :Χρονικό διάςτθμα που ρυκμίηεται ςε μινεσ γίνεται Reset κάκε φορά που κάποιοσ βγαίνει από τον προγραμματιςμό. Μετά τθ λιξθ αυτοφ του χρονικοφ διαςτιματοσ, εμφανίηεται ςτο πλθκτρολόγιο θ φράςθ System Maint. Θ τιμι 0 ςθμαίνει ότι αυτι θ λειτουργία είναι απενεργοποιθμζνθ. Χρόνοσ εποπτείασ Αςυρμάτων: εποπτεία των ανιχνευτϊν μζςω των ραδιοςυχνοτιτων επιλζξιμοσ χρόνοσ (40min..254min..255). Είναι το χρονικό διάςτθμα εντόσ του οποίου οι ανιχνευτζσ πρζπει να αναγνωριςτοφν από τον πίνακα ελζγχου (255 απενεργοποιεί τθ λειτουργία). Κακυςτζρθςθ μθνυμάτων: τα μθνφματα ςυμβάντων π.χ. θ απεικόνιςθ ςτο πλθκτρολόγιο ενόσ ςυναγερμοφ εμφανίηονται για το χρονικό διάςτθμα που ζχει ρυκμιςτεί ι μζχρι το τζλοσ τθσ αιτίασ που προκάλεςε τον ςυναγερμό. Μετά τθ λιξθ του δεν κα υπάρξει ζνδειξθ. Με τθν καταχϊρθςθ του κωδικοφ Χριςτθ κα εμφανιςτεί θ μνιμθ γεγονότων. Επιλζγοντασ ϊρεσ το μινυμα κα απεικονίηεται μζχρι τθ λιξθ του χρόνου. Επιλζγοντασ 255 ϊρεσ το μινυμα κα εμφανίηεται ζωσ να λιξει θ αιτία που το δθμιοφργθςε. Επιλζγοντασ 0 το μινυμα κα πάει κατευκείαν ςτθν μνιμθ γεγονότων χωρίσ ειδοποίθςθ προσ τον Χριςτθ. 50

52 Συνζχεια από τθ Προθγοφμενθ ςελίδα Κωδικοί Service Κωδικοί Service ENT Κωδικόσ εγκαταςτάτθ ****** Ρρογρ. ενϊ ςφςτθμα οπλιςμζνο SI Κωδικόσ Εγκαταςτάτθ είναι ο κωδικόσ που επιτρζπει τθν πρόςβαςθ ςτον προγραμματιςμό του πίνακα. Εργοςταςιακά ο κωδικόσ είναι ζξι μθδενικά Ρρογραμματιςμόσ ενϊ ςφςτθμα οπλιςμζνο Επιλζγοντασ NO, θ πρόςβαςθ του κωδικοφ εγκαταςτάτθ απενεργοποιείται εφόςον ζςτω και ζνασ τομζασ του πίνακα είναι οπλιςμζνοσ.!προοχη! Ειςάγοντασ τον κωδικό εγκαταςτάτθ δεν υπάρχει καμία αναγνϊριςθ ηϊνθσ ι Tamper και επίςθσ όλεσ οι κλιςεισ εν αναμονι ακυρϊνονται. Αν για 2 λεπτά κανζνα πλικτρο ςτο πλθκτρολόγιο δεν πατθκεί, ο προγραμματιςμόσ εγκαταλείπεται αυτόματα. Τπάρχει θ δυνατότθτα να αυξθκοφν τα 2 λεπτά ςε 60 λεπτά πθγαίνοντασ ςτισ επιλογζσ μενοφ και αυξάνοντασ τθν περίοδο ςυντιρθςθσ του ςυςτιματοσ. Κωδικόσ επικοινωνίασ ******* Κωδικόσ Ρρόςβαςθσ Κωδικόσ προγραμματιςμοφ Κωδικόσ Επικοινωνίασ Είναι ο κωδικόσ ο οποίοσ, εάν ειςαχκεί από το πλθκτρολόγιο του πίνακα ελζγχου μπορεί να πραγματοποιιςει μία τθλεφωνικι επικοινωνία με τον αρικμό που αντιςτοιχεί ςτθν απομακρυςμζνθ διαχείριςθ για το Downloading των ςυμβάντων ι να ενεργοποιιςει τον interactive προγραμματιςμό μζςω ςφνδεςθσ USB. Εργοςταςιακά δεν είναι προγραμματιςμζνοσ, πρζπει να ειςαχκεί κωδικόσ από τον εγκαταςτάτθ. Κωδικόσ Ρρόςβαςθσ Είναι αρικμθτικόσ κωδικόσ που αποτελείται από 6 ψθφία, εργοςταςιακά είναι Αυτόσ ο κωδικόσ επιτρζπει ςτον υπολογιςτι να είναι αναγνωρίςιμοσ από τον πίνακα ελζγχου κάνοντασ μια κλιςθ επιςτροφισ (Call Back) για εκ νζου προγραμματιςμό. Κωδικόσ Ρρογραμματιςμοφ Είναι αρικμθτικόσ κωδικόσ που αποτελείται από 6 ψθφία, εργοςταςιακά είναι Είναι ο κωδικόσ που ο υπολογιςτισ ςυγκρίνει με του πίνακα ελζγχου πριν τθν πρόςβαςθ για τον προγραμματιςμό. Για τθν ολοκλιρωςθ τθσ ςφνδεςθσ πρζπει ο Κωδικόσ Ρρόςβαςθσ και ο κωδικόσ Ρρογραμματιςμοφ του πίνακα ελζγχου να είναι ίδιοι με αυτοφσ που ζχουν προγραμματιςτεί ςτον Υπολογιςτι. Θ θμερομθνία του πίνακα κα πρζπει επίςθσ να ςυμπίπτει με αυτι του Υπολογιςτι. Συνζχεια ςτθν Επόμενθ ςελίδα 51

53 Συνζχεια από Τθ προθγοφμενθ ςελίδα Κωδικόσ Χριςτθ Κωδικόσ Χριςτθ ENT Συνζχεια ςτθν επόμενθ ςελίδα Κωδικόσ # 1 *1.64+ Κωδικόσ # ****** Ενεργόσ Κωδικόσ SI Ρροφίλ Χριςτθ # 1 *1.8+ Τομείσ snnnnnnnn Σφνολο τομζων ΟΧΛ Κφριοσ Χριςτθσ ΟΧΛ Διπλόσ ζλεγχοσ ΟΧΛ Ρεριιγ. Ρεριπόλου ΟΧΛ Ετικζτα χριςτθ Οι προγραμματιηόμενοι Κωδικοί Χρθςτϊν είναι ςυνολικά 64 και επιτρζπουν τθν πρόςβαςθ ςε όλεσ τισ λειτουργίεσ διαχείριςθσ του πίνακα ελζγχου. Οι εργοςταςιακοί Κωδικοί είναι: Κωδικόσ Χριςτθ 1: και Κωδικόσ Εκτ. Ανάγκθσ 1: Κωδικόσ Χριςτθ 2: και Κωδικόσ Εκτ. Ανάγκθσ 2 : Κωδικόσ Χριςτθ 63 : και Κωδικόσ Εκτ. Ανάγκθσ 63: Κωδικόσ Χριςτθ 64: και Κωδικόσ Εκτ. Ανάγκθσ 64: Ενεργόσ Κωδικόσ Επιλζγοντασ YES, επιτρζπεται θ αναγνϊριςθ του Κϊδικα. Ρροφίλ Χριςτθ Αντιςτοιχεί τον Κωδικό Χριςτθ με ζνα από τα 8 προφίλ που υπάρχουν διακζςιμα ςτο μενοφ. Τομείσ Κάκε κωδικόσ μπορεί να αντιςτοιχεί ςε ζναν ι περιςςότερουσ τομείσ. Σφνολο τομζων Αν θ λειτουργία Summery είναι ενεργοποιθμζνθ, ο χριςτθσ μπορεί να επιλζξει να διαχειρίηεται διαφορετικοφσ τομείσ ςτουσ οποίουσ ανικει ι ειςζρχοντασ ςτθν λειτουργία Summary να ενεργοποιεί και να απενεργοποιεί ταυτόχρονα όλουσ τουσ τομείσ με χριςθ του πλικτρου μθδζν (0). Κφριοσ Χριςτθσ Εάν ο χριςτθσ οριςτεί ςαν Master, ο κωδικόσ ζχει προτεραιότθτα ςτα πλθκτρολόγια και ωσ εκ τοφτου μπορεί να διαχειριςτεί τουσ τομείσ και από πλθκτρολόγια που δεν είναι υπό τθν αρμοδιότθτά του. Αυτό κα επιτρζπει και τθν ενεργοποίθςθ και άλλων λειτουργιϊν που περιγράφονται ςτθν ενότθτα Master User Enabling. Οριςμζνεσ λειτουργίεσ μποροφν να ενεργοποιθκοφν ςτο Ρροφίλ Χριςτθ. Διπλόσ ζλεγχοσ (μόνο ςτο Α600 Plus Reader) Επιλζγοντασ YES, παρζχεται θ δυνατότθτα ειςαγωγισ του κωδικοφ για 20 δευτερόλεπτα μόνο εφόςον ζχει ειςαχκεί το κλειδί (που αντιςτοιχεί ςτον Χριςτθ) ςτον Reader του A600 Plus. Ρεριιγθςθ Ρεριπόλου Επιλζγοντασ YES, ενεργοποιείται θ λειτουργία Κωδικόσ Ρεριπολίασ. Ο κωδικόσ περιπολίασ δεν μπορεί να εκτελζςει οποιαδιποτε άλλθ λειτουργία Δεν μπορεί να εκτελζςει εργαςίεσ (armings, disarmings, bypass, OC) Δεν μπορεί να ζχει πρόςβαςθ ςε οποιοδιποτε μενοφ χριςτθ Ετικζτα Χριςτθ Ραρζχει τθ δυνατότθτα ειςαγωγισ περιγραφισ 16 αλφαρικμθτικϊν χαρακτιρων για κάκε χριςτθ. 52

54 Ρροφίλ Χριςτθ Ρροφίλ Χριςτθ ENT Συνζχεια ςτθν Επόμενθ ςελίδα Ρροφίλ Χριςτθ # 1 [1.8] Οπλιςμόσ ςε ON SI Οπλιςμόσ ςε HOME SI Οπλιςμόσ ςε AREA SI Οπλιςμόσ ςε PERI SI Ρίνακασ αφόπλιςθ SI Άμεςοσ Αφοπλιςμόσ ΝΟ Αφόπλ. Χρόνου Ππλ. ΟΧΛ Ενεργοπ. Υπερωρ. ΟΧΛ Αλλαγι κωδικοφ SI Αλλαγι Ραραμ. Τθλ. SI Ρροβολι μνιμθσ YES Λειτουργ. OFF ZONE YES Ενεργοπ. OC Χριςτθ NO Εξαίρεςθ βομβθτι YES Κωδικόσ Επικοινων. ΟΧΛ Θμερομ. / Ώρα ΟΧΛ Κωδικ. Επειγ. Επικ. ΟΧΛ Ενεργοπ. Λειτ. RTC SI Σταμάτ. Τθλεφωνθτ. ΟΧΛ Αυτόμ. Επικυρ. RTC SI Ρροφίλ Χριςτθ: κάκε κωδικόσ Χριςτθ μπορεί να αντιςτοιχθκεί ςε ζνα από τα 8 διακζςιμα Ρροφίλ. Το Ρροφίλ Χριςτθ αναγνωρίηει 8 διαφορετικζσ εξατομικεφςεισ ςτισ οποίεσ κάκε κωδικόσ Χριςτθ μπορεί να αντιςτοιχεί. Οι εξατομικεφςεισ αφοροφν τθν δυνατότθτα οριςμζνων λειτουργιϊν του πλθκτρολογίου. Ραράδειγμα: με τθν ενεργοποίθςθ τθσ επιλογισ Ππλιςθ ςε HOME το πλικτρο HO είναι πλζον ενεργό. Αν ο κωδικόσ χριςτθ αντιςτοιχεί ςτο ςυγκεκριμζνο προφίλ, ο Χριςτθσ ζχει τθ δυνατότθτα να οπλίηει ςε HOME. Οπλιςμόσ ςε ON HOME AREA PERIMETER: επιλζγοντασ YES επιτρζπει ςτο Κϊδικα Χριςτθ τθν όπλιςθ ςε ON HOME PERIMETER AREA αντίςτοιχα. Ρίνακασ αφόπλιςθ: επιλζγοντασ YES, επιτρζπει ςτον κωδικό Χριςτθ τθν αφόπλιςθ του πίνακα. Άμεςοσ Αφοπλιςμόσ: επιλζγοντασ YES είναι δυνατι θ αφόπλιςθ του πίνακα χωρίσ το πάτθμα του πλικτρου (5) από το πλθκτρολόγιο. Αφόπλιςθ Χρόνου όπλιςθσ: επιλζγοντασ YES, επιτρζπει ςτον κωδικό τον αφοπλιςμό του πίνακα, ακόμθ και αν ο πίνακασ ζχει προθγουμζνωσ οπλιςτεί με Χρονομζτρθςθ. Επιλζγοντασ NO, ο κωδικόσ δεν ζχει τθ δυνατότθτα αφόπλιςθσ του πίνακα μζχρι τθν αυτόματθ αφόπλιςθ από τον χρονομετρθτι. Ενεργοποίθςθ Υπερωρίασ: επιλζγοντασ YES, επιτρζπει ςτον κϊδικα τθν αναβολι όπλιςθσ του πίνακα από τον χρονομετρθτι κατά μία ϊρα, για 3 φορζσ μζγιςτο. Αλλαγι Κωδικοφ: επιλζγοντασ YES επιτρζπει ςτο Κωδικό τθ τροποποίθςθ του. Αλλαγι Τθλεφωνικϊν Ραραμζτρων: επιλζγοντασ YES, επιτρζπει ςτο κϊδικα τθ δυνατότθτα τροποποίθςθσ των τθλεφωνικϊν παραμζτρων: Τουσ τθλεφωνικοφσ αρικμοφσ (που αντιςτοιχοφν ςτον Χριςτθ) Τουσ τθλεφωνικοφσ αρικμοφσ του Τομζα, αν ο κωδικόσ είναι Master Ζλεγχοσ του υπολοίπου τθσ κάρτασ SIM Ζλεγχοσ τθσ ζνταςθσ του πεδίου GSM Ζλεγχοσ τθσ θμερομθνίασ λιξεωσ τθσ κάρτασ, εάν ο κωδικόσ είναι MASTER Ρροβολι Μνιμθσ: επιλζγοντασ YES, επιτρζπει ςτο Κϊδικα να βλζπει τθ Μνιμθ Γεγονότων του πίνακα. Λειτουργία OFF - ZONE: επιλζγοντασ YES, επιτρζπει ςτο Κϊδικα τθν εξαίρεςθ ηωνϊν από το πλθκτρολόγιο ι μζςω RTC με τθν εντολι (0). Ενεργοποίθςθ Εξόδων OC από τον Χριςτθ: επιλζγοντασ YES, επιτρζπει ςτον Κωδικό τθν ενεργοποίθςθ εξόδων από το πλθκτρολόγιο μζςω του πλικτρου ι μζςω RTC με τθν εντολι 6. Εξαίρεςθ Βομβθτι: επιλζγοντασ YES, επιτρζπει ςτον Κωδικό τθν ςίγαςθ του βομβθτι πλθκτρολογίου. Κωδικόσ Επικοινωνίασ: επιλζγοντασ YES, γίνεται θ αποςτολι ςυμβάντοσ Κωδικόσ Χριςτθ # κάκε φορά που ο Κωδικόσ που αντιςτοιχεί ςτον Χριςτθ ειςάγεται. Θμερομθνία / Ώρα: επιλζγοντασ YES, επιτρζπει ςτον Κωδικό τθ μεταβολι τθσ Θμερομθνίασ και ϊρασ. Κωδικόσ Επείγουςασ Επικοινωνίασ: επιλζγοντασ YES, διαςφαλίηει ότι κάκε φορά που ειςάγεται ο κωδικόσ Ζκτακτθσ Ανάγκθσ εκτελείται μία τθλεφωνικι επικοινωνία, αποςτζλλοντασ ςυμβάν Κωδικόσ Χριςτθ Ζκτακτθσ Ανάγκθσ #. Ενεργοποίθςθ Λειτουργίασ RTC: επιλζγοντασ YES, επιτρζπεται ςτον Κωδικό τθν απομακρυςμζνθ διαχείριςθ του Ρίνακα μζςω GSM ι PSTN. Σταμάτθμα Τθλεφωνθτι: επιλζγοντασ YES, επιτρζπει ςτον Κωδικό τθ διακοπι τθσ τθλεφωνικισ επικοινωνίασ απλά ειςάγοντασ τον κωδικό Χριςτθ ςτο πλθκτρολόγιο μετά από ζναν ςυναγερμό. Αυτόματθ Επικφρωςθ RTC: επιλζγοντασ SI, επιτρζπει ςτον Κωδικό τθν απευκείασ είςοδο ςτο RTC χωρίσ να ηθτά κωδικό, αφοφ πατθκεί το πλικτρο (7) μετά από μία κλιςθ, ι ςε RTC ςφνδεςθ μζςω GSM. 53

55 Συνζχεια από Προθγοφμενθ ςελίδα RTC A600 ΟΧΛ RTC Α600 Επιλζγοντασ YES, επιτρζπει ςτο Κωδικό τθ δυνατότθτα λειτουργίασ RTC μζςω πλθκτρολογίου A600Plus, αφοφ ειςαχκεί ο κωδικόσ Χριςτθ και ζχοντασ πατθμζνο το πλικτρο (7). Ο κωδικόσ αντιςτοιχείται ςε μόνο ζναν Τομζα, ενϊ αν πατθκεί το πλικτρο περιςςότερουσ Τομείσ. Δοκιμι Εξόδων ΟΧΛ Επαναφ. Βρογ. Φωτιάσ SI Ενεργοπ. Χρονοδιακ. Off NO Μεκοδ. Αμε. Ρλθκτρ. NO Απεικ. πολλαπλϊν Τομζων Flat O.C. Χριςτθ 0 *0.72+ OC Ζκτακτθσ Ανάγκθσ 0 *0.72+, ο κωδικόσ αντιςτοιχείται και ςε Τεςτ Εξόδων Επιλζγοντασ YES, επιτρζπει ςτον Κωδικό Χριςτθ να προβεί ςε ζλεγχο τθσ λειτουργίασ των εξόδων του πίνακα ελζγχου. Θ ενεργοποίθςθ τουσ διαρκεί για 3 δευτερόλεπτα. Επαναφορά βρόγχου φωτιάσ Επιλζγοντασ YES, επιτρζπει ςτον Κωδικό τθν επαναφορά (Reset) τθσ γραμμισ πυροπροςταςίασ (Fire Line). Ενεργοποίθςθ Χρονοδιακόπτθ Off Επιλζγοντασ YES, επιτρζπει ςτο Κωδικό τθν ενεργοποίθςθ / απενεργοποίθςθ τθσ λειτουργίασ Times off των ηωνϊν κακυςτζρθςθσ ειςόδου και εξόδου. Μζκοδοσ Άμεςου Ρλικτρου Επιλζγοντασ YES, ενεργοποιεί το Κλειδί (ΚΕΥ) που ζχει αντιςτοιχθκεί ςε αυτό το προφίλ να λειτουργεί άμεςα, άςχετα από τον προγραμματιςμό που ζχει γίνει ςτον Reader. Απεικόνιςθ πολλαπλϊν Τομζων Υπάρχει θ δυνατότθτα επιλογισ του τρόπου εμφάνιςθσ του Τομζα ςτον οποίο ζχει αντιςτοιχθκεί ο Κϊδικασ όταν ςυνδζεται με περιςςότερουσ Τομείσ. Flat: επιτρζπει ςτον Χριςτθ τθν απεικόνιςθ των Τομζων Compact: επιτρζπει ςτον Χριςτθ να εμφανίηει μόνο τουσ τομείσ αρμοδιότθτασ του ςε ομάδεσ των 5 τθ φορά. Περίλθψθ Εντολϊν [ ][ ][ ][ ] : επιλογι του Τομζα [ENT+ : επιλογι του Σομζα [CLR+ : τροποποίθςθ του αρικμοφ του Σομζα *0+ : ταυτόχρονθ διαχείριςθ όλων των τομζων αρμοδιότθτασ [ESC+ : πίςω ζνα βιμα Απεικόνιςθ Compact / Flat OK / K: ςφςτθμα αφοπλιςμζνο, ηϊνεσ ζτοιμεσ - - / - :ςφςτθμα αφοπλιςμζνο, ηϊνεσ ανοιχτζσ ON/O: ςφςτθμα οπλιςμζνο ςε ON HO/H: ςφςτθμα οπλιςμζνο ςε HOME ZO/A: ςφςτθμα οπλιςμζνο ςε ZONE PE/P: ςφςτθμα οπλιςμζνο ςε PERIMETER O.C. Χριςτθ Υπάρχει θ δυνατότθτα αντιςτοιχίασ μίασ εξόδου O.C. με τον Κϊδικα. Με αυτι τθ ρφκμιςθ κάκε φορά που ειςάγεται ο Κωδικόσ ενεργοποιείται και θ ζξοδοσ (0 απενεργοποιθμζνθ, 1 ζωσ 72 ενεργοποιθμζνθ ) O.C. Ζκτακτθσ Ανάγκθσ Υπάρχει θ δυνατότθτα αντιςτοιχίασ μίασ εξόδου O.C. με τον επιλεγμζνο κωδικό Ζκτακτθσ Ανάγκθσ. Με αυτι τθ ρφκμιςθ κάκε φορά που ειςάγεται ο Κωδικόσ Ζκτακτθσ Ανάγκθσ ενεργοποιείται και θ ζξοδοσ OC (0 απενεργοποιθμζνθ, 1 ζωσ 72 ενεργοποιθμζνθ ) Συνζχεια ςτθν επόμενθ ςελίδα Οι κωδικοί Ζκτακτθσ Ανάγκθσ δεν είναι προγραμματιηόμενοι κωδικοί, αλλά τουσ δθμιουργεί ο πίνακασ αυτόματα με τθ προςκικθ μίασ μονάδασ ςτον κωδικό Χριςτθ. Ωσ εκ τοφτου κάκε κωδικόσ Χριςτθ ζχει και τον αντίςτοιχο κωδικό Ζκτακτθσ Ανάγκθσ. 54

56 Ρλθκτρολόγιο Ρλθκτρολόγιο ENT Αρικμόσ Ρλθκτρ. 1 *1.8+ Τομείσ snnnnnnn Βομβ κατά τον ςυναγ.. SI Βομβ. Κατά τθν ζξοδο SI Τομείσ: με αυτι τθν επιλογι το πλθκτρολόγιο αντιςτοιχείται με ζναν από τουσ Τομείσ. Κάκε πλθκτρολόγιο μπορεί να εργαςτεί για ζναν ι περιςςότερουσ Τομείσ. Βομβθτισ: Σε κάκε πλθκτρολόγιο ο βομβθτισ του (Buzzer) μπορεί να είναι μεμονωμζνα ενεργοποιθμζνοσ ϊςτε να ακοφγεται θ είςοδοσ, ζξοδοσ ι ο ςυναγερμόσ του ςυςτιματοσ. Βομβ. Κατά τθν είςοδο SI Βομβ. Κατά το κουδ. SI Βομβ. Στθν πόρτα SI Ιχοσ Ρλικτρων SI Βομβ. Χρόν. Ειδοπ. YES Παράδειγμα: Πλθκτρολόγιο 1: Συναγερμόσ + Ζξοδοσ + Επιςτροφι Πλθκτρολόγιο 2: Συναγερμόσ + Επιςτροφι + Χρονοκακυςτζρθςθ Πλθκτρολόγιο 3 και 4: Ζξοδοσ μόνο. Βομβθτισ κατά τον Συναγερμοφ: Ενεργοποίθςθ Βομβθτι ςε περίπτωςθ Συναγερμοφ. Λειτουργία που ςυνδζεται με Επιλογζσ / Ενεργοποίθςθ Βομβθτι Βομβθτισ κατά τθν Ζξοδο: Λειτουργία που προχποκζτει τθν φπαρξθ ηωνϊν με Χρονοκακυςτζρθςθ. Βομβθτισ κατά τθν είςοδο: Λειτουργία που προχποκζτει τθν φπαρξθ ηωνϊν με Χρονοκακυςτζρθςθ. Βομβθτισ κατά τον κωδωνιςμό: Λειτουργία που ςυνδζεται με Επιλογζσ Ρρογρ. / Chime. Γριγορθ Ππλιςθ ΟΝ SI Βομβθτισ ςτθν Ρόρτα: Λειτουργία που ςυνδζεται με Επιλογζσ Ρρογρ. / Ρόρτα. Γριγορθ Ππλιςθ HO SI Γριγορθ Ππλιςθ AR SI Ιχοσ Ρλικτρων: Ενεργοποιεί ι όχι τον ιχο των πλικτρων του πλθκτρολογίου. Εάν επιλζξετε NO, ο βομβθτισ είναι απενεργοποιθμζνοσ πάντοτε. Εάν επιλζξετε Yes, o Χριςτθσ μπορεί να ορίςει εάν επικυμεί τον ιχο του βομβθτι ι όχι. Γριγορθ Ππλιςθ PE SI Βομβθτισ ειδοποίθςθσ Χρονοδιακόπτθ Σθμάνει τθν αυτόματθ ζναρξθ του Βομβθτι του Χρονοδιακόπτθ, θ οποία μπορεί να είναι ενεργοποιθμζνθ ι όχι για κάκε πλθκτρολόγιο. υκμίςεισ A600 ENT Γριγορθ όπλιςθ ςε ON ι ΘOME ι AREA ι PER: Για κάκε πλθκτρολόγιο ξεχωριςτά μποροφμε να ορίςουμε εάν κα είναι δυνατι θ λειτουργία Ταχείασ όπλιςθσ (Quick Arm) ςε ON ι HOME ι AREA ι PER. επιλζγοντασ YES τθν ενεργοποιοφμε. Συνζχεια ςτθν Επόμενθ ςελίδα υκμίςεισ A600: Στθν περίπτωςθ που χρθςιμοποιοφμε πλθκτρολόγιο A600, μποροφμε να προγραμματίςουμε τθ λειτουργία των Ρλικτρων πολλαπλϊν Χριςεων και τθν αντιςτοιχία των LEDs.Ρατιςτε ENT για να μπείτε ςτο μενοφ προγραμματιςμοφ. 55

57 Συνζχεια από Προθγοφμενθ ςελίδα ΑΣΥΜΑΤΘ ΕΡΛΚΟΛΝΩΝΛΑ (Μόνο ςε XTREAM 32 64) Στο μενοφ Αςφρματθ επικοινωνία μπορείτε να προγραμματίςετε τουσ αςφρματουσ ανιχνευτζσ (ςυντονιςμόσ, διαγραφι, επαλικευςθ). Σθμείωςθ: όλεσ οι αναφορζσ προσ τουσ ανιχνευτζσ γίνονται ςχετικά με τθ διεφκυνςθ του κάκε ανιχνευτι μζςω του Dip Switches και όχι ςτθν ηϊνθ του πίνακα που ανικει. Αςφρματθ Επικοιν ΕΝΤ Διεφκυνςθ Αςυρμ. 1 (1.8) Τροποπ. Satellite ΕΝΤ Ρρόςκεςθ Ανιχν. ΕΝΤ Ρρόςκεςθ Ανιχν. Sat (n) S(n) Z(n) Σιμα ελιφκθ Τροποποίθςθ Ανιχνευτϊν Σε αυτό το μενοφ μπορεί να γίνει θ πρόςκεςθ ι θ διαγραφι των αςφρματων ανιχνευτϊν. Διεφκυνςθ Αςυρμάτων Επιλζξτε τον δορυφόρο (Satellite) ςτον οποίο κα πραγματοποιθκεί θ πρόςκεςθ ι θ διαγραφι των ανιχνευτϊν. Διαγραφι Ανιχν. ΕΝΤ Διαγραφι Πλων ΕΝΤ Διαγραφι Ανιχν. 1 (max 32) Sure? YES = ENT, CLR=NO Εάν ζχει ρυκμιςτεί το Sat- Radio ωσ διπλό, δεν απαιτείται θ ρφκμιςθ Satellite διεφκυνςθ 2 για τουσ ανιχνευτζσ 17 ωσ 32. Ρρόςκεςθ Ανιχνευτϊν: ςε αυτό το μενοφ πραγματοποιοφμε τθ διαδικαςία επιβεβαίωςθσ των διάφορων ανιχνευτϊν θ οποία διαρκεί για 60 δευτερόλεπτα. Sat (n) D(n) Z(n): αυτζσ είναι οι αναφορζσ για τθν κατανόθςθ από ποιό Satellite ζχει γίνει ςφνδεςθ, ποιοσ ανιχνευτισ ζχει ςυνδεκεί και ςε ποια ηϊνθ του πίνακα ελζγχου ζχει αντιςτοιχθκεί. Σιμα ελιφκθ: θ ζνταςθ του ςιματοσ που λαμβάνεται από το Satellite απεικονίηεται με μία μπάρα 1 ζωσ 8. Διαγραφι Ανιχνευτϊν: ςε αυτό το μενοφ υπάρχει θ δυνατότθτα διαγραφισ των διάφορων ςυνδεδεμζνων ανιχνευτϊν. Διαγραφι όλων: ςε αυτό το μενοφ υπάρχει θ δυνατότθτα ταυτόχρονθσ διαγραφισ όλων των ςυνδεδεμζνων ανιχνευτϊν. Πταν θ διαγραφι ολοκλθρωκεί, απεικονίηεται ςτο πλθκτρολόγιο το μινυμα εκτελζςτθκε. Ζλεγχοσ Ανιχν. ΕΝΤ Λίςτα Ανιχν. ΕΝΤ Τεςτ Ανιχν. ΕΝΤ Λίςτα Ανιχν. 1 ssssssssssssssss Sat (n) S(n) Z(n) Σιμα ελιφκθ Ζλεγχοσ Ανιχνευτϊν: Σε αυτό το μενοφ υπάρχει θ δυνατότθτα ελζγχου των ανιχνευτϊν που ζχουν ςυνδεκεί ςτο Satellite. Λίςτα Ανιχνευτϊν: Οι ςυνδεδεμζνοι ανιχνευτζσ επιςθμαίνονται με ζνα (d). θμείωςθ: για να ενεργοποιιςετε τθν απομνθμόνευςθ των αςφρματων ανιχνευτϊν, πατιςτε το πλικτρο MEM κατά τθ διάρκεια του ελζγχου ανιχνευτϊν. Αυτι θ λειτουργία εμφανίηει τθ λίςτα των ανιχνευτϊν που ζχουν ςυνδεκεί με ζγκυρο επίπεδο ιςχφοσ. Για να βγείτε από τθν απομνθμόνευςθ πατιςτε MEM. Τεςτ Ανιχνευτϊν: Ελζγχει ποιο Satellite είναι ςυνδεδεμζνο, ποιοσ ανιχνευτισ ζχει ςυνδεκεί και ςε ποια ηϊνθ του πίνακα ζχει αντιςτοιχθκεί. Ρρόςκεςθ Τθλεχειριςτθρίων Είναι δυνατι θ πρόςκεςθ ζωσ και δεκαζξι (16) Τθλεχειριςτθρίων για κάκε ομάδα (max. 4) που πρζπει να είναι κωδικοποιθμζνα ςφμφωνα με τον πίνακα που επιςυνάπτεται ςτο BIP. Δεν είναι δυνατι θ πρόςκεςθ περιςςότερων τθλεχειριςτθρίων με τθν ίδια κωδικοποίθςθ ςτθν ίδια ομάδα και κα είναι προτιμότερο να μθν προςτεκεί το ίδιο τθλεχειριςτιριο ςε περιςςότερεσ από μία ομάδεσ. Για τθν πρόςκεςθ τθλεχειριςτθρίου αρκεί να πατιςουμε οποιοδιποτε πλικτρο του (εκτόσ από το πλικτρο 5) εφόςον είμαςτε κοντά ςτον δζκτθ. Συνζχεια ςτθν Επόμενθ ςελίδα 56

58 Συνζχεια από Προθγοφμενθ ςελίδα ΑΣΥΜΑΤΘ ΕΡΛΚΟΛΝΩΝΛΑ (Μόνο ςτα XTREAM32 64) Τροποποίθςθ Τθλεχειριςτθρίων: Θ προςκικθ ι θ διαγραφι προγραμματίηονται ςε αυτό το μενοφ. Διεφκυνςθ Satellite: επιλογι του Satellite ςτο οποίο κα πραγματοποιθκεί θ προςκικθ ι θ διαγραφι. Τροποποίθςθ Tθλ/ρίου ΕΝΤ Ρροςκικθ Τθλ/ρίου ΕΝΤ Αρικμόσ Ομάδασ 1 (1.4) Sat (n) G(n) TCM (n) Σιμα ελιφκθ Διαγραφι Τθλ/ρίων ΕΝΤ Τθλ/ριο # (1.64) Διαγραφι Πλων ΕΝΤ ΝΟ = CLR YES = ENT Ζλεγχοσ Τθλ/ρίων ΕΝΤ Λίςτα Τθλ/ρίων ΕΝΤ Λίςτα TCM 1 nnnnnnnnnnnnn Τεςτ Τθλ/ ρίων ΕΝΤ Sat (n) G(n) TCM (n) Σιμα ελιφκθ Eeprom Διαγραφι ΕΝΤ Διαγραφι Eeprom: Σε αυτό το μενοφ μασ δίνεται θ δυνατότθτα ταυτόχρονθσ διαγραφισ όλων των αςφρματων ανιχνευτϊν και τθλεχειριςτθρίων. Πταν ολοκλθρωκεί θ διαγραφι, εμφανίηεται ςτθν οκόνθ του πλθκτρολογίου θ εντολι εκτελζςτθκε. Συνζχεια ςτθν Επόμενθ ςελίδα 57

59 Συνζχεια από τθ Προθγοφμενθ ΤΘΛΕΦΩΝΘΤΘΣ Σε αυτό το μενοφ υπάρχει θ δυνατότθτα αποκικευςθσ ζωσ και 64 τθλεφωνικϊν αρικμϊν. Για κάκε αρικμό τθλεφϊνου μπορεί να οριςτεί το πρωτόκολλο επικοινωνίασ (Vocal, Fast, Sia 1st lev., Sia 2nd lev., Sia_Hayes, Contact-Id), ο αρικμόσ των προςπακειϊν κλιςθσ (attempts) για κάκε αρικμό, εάν κα γίνεται θ κλιςθ μζςω PSTN ι GSM και τζλοσ εάν ο Τομζασ και ο αντίςτοιχοσ αρικμόσ είναι ςυνδεδεμζνα (για πρωτόκολλα Voice). Βιματα Ρρογραμματιςμοφ: 1. υκμίςτε ςτο μενοφ εγκατάςταςθ τθν υπάρχουςα τθλεφωνικι ςφνδεςθ (Ενεργοποίθςθ PSTN: YES ι / και Ενεργοποίθςθ GSM: YES) 2. Ορίςτε το πρωτόκολλο επικοινωνίασ π.χ. Vocal 3. Ορίςτε ζναν αρικμό τθλεφϊνου ςτον οποίο κα πραγματοποιείται θ κλιςθ ( Τθλεφωνικόσ Αρικμόσ ) 4. Ορίςτε τον τρόπο επικοινωνίασ πχ PSTN εάν χρθςιμοποιείται ςτακερι τθλεφωνικι γραμμι, GSM εάν χρθςιμοποιείτε τθν πλακζτα XGSM 5. Αντιςτοιχιςτε ζναν Χριςτθ ςτον οριςμζνο αρικμό τθλεφϊνου, ϊςτε να δοκοφν ςτον αρικμό οι λειτουργίεσ του Χριςτθ (RTC Φραγι κλιςεων Αναγνϊριςθ Κλιςεων). Αφιςτε το μθδζν (0) εάν δεν επικυμείτε καμία αντιςτοίχιςθ. 6. Αντιςτοιχιςτε τισ Ηϊνεσ που κα επικοινωνοφν με τον οριςμζνο αρικμό τθλεφϊνου 7. Αντιςτοιχιςτε τα Τεχνικά Γεγονότα που κα επικοινωνοφν με τον οριςμζνο αρικμό τθλεφϊνου 8. Αντιςτοιχίςτε τουσ τθλεφωνικοφσ αρικμοφσ με τουσ Τομείσ Τθλεφωνθτισ ΕΝΤ Ρροφίλ Τθλεφωνθτι Τθλεφωνικοί Αρικμοί Τθλεφωνικοί Αρικμοί ΕΝΤ Τθλ. Αρικμοί # 1 [1.16] Αρικμόσ Τθλεφϊνου Επιλζξτε τον αρικμό τθλεφϊνου που κζλετε να προγραμματίςετε (1-16). Πατιςτε (CLR) για επιλογι Ειςάγετε τον αρικμό από 1 ζωσ 16 Πατιςτε (ENT) για επιβεβαίωςθ Αρικμόσ Τθλ. # ************** Χωρίσ Ρρωτόκολλο Τθλεφωνικόσ Αρικμόσ 1: Ορίςτε τον αρικμό τθλεφϊνου που επικυμείτε Πατιςτε (CLR) για επιλογι Ειςάγετε τον αρικμό Πατιςτε (ENT) για επιβεβαίωςθ Πατιςτε τα πλικτρα για να μετακινθκείτε ςε άλλο μενοφ Τα γράμματα P και W εμφανίηονται με τα βζλθ ( )( ) και επιβεβαιϊνουμε τα δεδομζνα με το πλικτρο ( ). Το γράμμα P ςτθν ςφνδεςθ PSTN διαςφαλίηει ότι ο dialer ερμθνεφει τον αρχικό αρικμό που απαιτείται για να πάρει μία τθλεφωνικι γραμμι από το τθλεφωνικό κζντρο (πχ 9P049W334312). Το γράμμα W ειςάγει μία παφςθ 3 δευτερολζπτων όπου ζχει τοποκετθκεί (πχ 049W334312). Εάν χρθςιμοποιείται το GSM όλα τα ψθφία πριν τα ςφμβολα P και W παραλείπονται. Το πρωτόκολλο κακορίηει, για κάκε προφίλ τθλεφωνθτι, τθν κωδικοποίθςθ με τθν οποία αποςτζλλονται τα γεγονότα. ΦΩΝΘΤΛΚΟ: είναι το πρωτόκολλο που χρθςιμοποιείται για αποςτολι φωνθτικϊν μθνυμάτων ςε περίπτωςθ ςυναγερμοφ. FAST: είναι ζνα πρωτόκολλο που χρθςιμοποιείται ςε ςυγκεκριμζνουσ δζκτεσ, μζςω ανοιχτϊν ι κλειςτϊν καναλιϊν δίνει τθ δυνατότθτα αναγνϊριςθσ των τφπων γεγονότων που μεταδίδονται. SIA 1,2 : είναι ζνα πρωτόκολλο που επιτρζπει τθ λιψθ των γεγονότων ςυναγερμοφ αλλά και τεχνικϊν γεγονότων πιο εξελιγμζνο από το FAST FORMAT. SIA HAYES: αποτελεί ζνα πιο εξελιγμζνο πρωτόκολλο από το SIA που παρζχει τθ δυνατότθτα λιψθσ γεγονότων ςυναγερμοφ και τεχνικϊν γεγονότων μζςω AVS πιςτοποιθμζνθσ διαμόρφωςθσ αναδιαμόρφωςθσ. Συνδεδεμζνο ςε ζναν υπολογιςτι όπου ζχει εγκαταςτακεί το λογιςμικό WINREC. CONTACT ID: είναι ζνα πρωτόκολλο που επιτρζπει τθ λιψθ των γεγονότων ςυναγερμοφ αλλά και τεχνικϊν γεγονότων πιο εξελιγμζνο από το FAST FORMAT. SMS: είναι το πρωτόκολλο που επιτρζπει τθν αποςτολι SMS ςυναγερμοφ και τεχνικά SMS, απαιτεί τθν προαιρετικι πλακζτα GSM Plus. 58

60 Συνζχεια από προθγοφμενθ ςελίδα PSTN Διαςφνδεςθ Διαςφνδεςθ: Κακορίςτε το επικυμθτό τρόπο με τον οποίο κα διαβιβάηονται οι κλιςεισ PSTN: οι κλιςεισ γίνονται μζςω ςτακερισ γραμμισ GSM: οι κλιςεισ γίνονται μζςω δικτφου GSM χρθςιμοποιϊντασ τθν πλακζτα XGSM PSTN back up GSM: οι κλιςεισ γίνονται μζςω GSM μόνο εάν θ ςτακερι γραμμι PSTN είναι αποφςα. Θ εναλλαγι ςε GSM γίνεται με τθν απουςία τάςθσ τθσ τθλεφωνικισ ςτακερισ γραμμισ ι / και με τθν ανάλυςθ του Dial Tone (μόνο εφόςον ζχει ρυκμιςτεί Free Line Listening ςε YES). PSTN + GSM: οι κλιςεισ διαβιβάηονται μζςω τθσ ςτακερισ γραμμισ αλλά και μζςω GSM. Σφνδ. Στουσ Τομείσ 1 *1.4+ Τομζασ # *0.9+ Σφνδεςθ ςτουσ Τομείσ: ςε αυτό το μενοφ οι τθλεφωνικοί αρικμοί αντιςτοιχοφνται ςτουσ Τομείσ που είναι ενεργοί. Κάκε τθλεφωνικόσ αρικμόσ μπορεί να αντιςτοιχθκεί ςε ζνα, δφο, τρείσ, τζςςερισ Τομείσ ι ςε όλουσ. Επιλζξτε ζναν από τουσ τζςςερισ τρόπουσ διαβίβαςθσ κλιςεων Εφόςον επιλζξετε ζναν από τουσ 4 τρόπουσ, πατιςτε (ENT) και αντιςτοιχιςτε τον Τομζα. Τομζασ # : υκμίςτε τον Τομζα ςτον οποίο κζλετε να αντιςτοιχθκεί. Ειςάγοντασ τον αρικμό 9, ο τθλεφωνικόσ αρικμόσ αντιςτοιχείται ςε όλουσ τουσ τομείσ. Ειςάγοντασ τον αρικμό 0, ο τθλεφωνικόσ αρικμόσ δεν αντιςτοιχεί ςε κανζναν τομζα και επομζνωσ δεν κάνει κλιςεισ.!!εμφανίηεται μόνο με το πρωτόκολλο DIGITAL!! Κωδικόσ Λογαριαςμοφ Κωδικόσ Λογαριαςμοφ: Οι ψθφιακζσ επικοινωνίασ πρζπει να επικοινωνιςουν τον Κωδικόσ Λογαριαςμοφ (Κωδικόσ Ρελάτθ). Ωσ κε τοφτου, κάκε τθλεφωνικόσ αρικμόσ για κάκε Τομζα μπορεί να ζχει τον δικό του Κωδικό Λογαριαςμοφ. Σε SIA και SIA_HAYES ο κωδικόσ αποτελείται από 6 ψθφία Σε FAST FORMAT ο κωδικόσ αποτελείται από 4 ψθφία!!εμφανίηεται μόνο ςτο πρωτόκολλο VOCAL!! Συνζχεια ςτθν Επόμενθ ςελίδα Ομιλία Ραρουςίαςθσ 0 (0.499) Ομιλία Τομζα 0 (0.499) Εκπομπι του Αρικ. Τομζα Ειςάγοντασ μία τιμι διαφορετικι του μθδενόσ (0) ςτο μενοφ προγραμματιςμοφ ΛΕΞΘ, υπάρχει θ δυνατότθτα ενεργοποίθςθσ τθσ αναγγελίασ του Φωνθτικοφ ειςαγωγικοφ μθνφματοσ. Ομιλία Ραρουςίαςθσ: ειςάγοντασ μία τιμι διαφορετικι του μθδενόσ (0) κα ανακοινϊςει τθ ςχετικι Λζξθ (βλζπε πίνακα Λζξεων). Ομιλία Τομζα: ειςάγοντασ μία τιμι διαφορετικι του μθδενόσ (0) κα ανακοινϊςει τθ ςχετικι λζξθ (βλζπε πίνακα λζξεων), που ςυνδζεται ςτον αντίςτοιχο Τομζα. Εκπομπι του αρικμοφ Τομζα: επιλζγοντασ YES κα ανακοινωκοφν οι αρικμοί Τομζα. 59

61 Συνζχεια από Προθγοφμενθ ςελίδα Αρικμόσ Αποπειρϊν 3 *1.16+ Αρικμόσ Αποπειρϊν (attempts) (των τθλεφωνικϊν κλιςεων) Θ προςπάκεια επικοινωνίασ επαναλαμβάνεται τόςεσ φορζσ όςεσ ο αρικμόσ που κζτουμε.. Εάν θ επικοινωνία είναι εφικτι δεν κα γίνει επόμενθ προςπάκεια. Πςον αφορά το πρωτόκολλο VOCAL, θ αναγνϊριςθ τθσ εφικτισ επικοινωνίασ γίνεται μζςω τθσ εντολισ Listen Reply. Εάν αυτι θ επιλογι είναι απενεργοποιθμζνθ, ο dialer κα κάνει όςεσ κλιςεισ όςεσ ο αρικμόσ προςπακειϊν που ζχουμε κζςει.!!εάν όλεσ οι προςπάκειεσ κλιςεων αποτυγχάνουν ςτισ διαδοχικζσ προςπάκειεσ, εμφανίηεται ζνα μινυμα προειδοποίθςθσ ςτο πλθκτρολόγιο Αποτυχία Κλιςεων.!! Είναι δυνατό να διακοπεί θ κλιςθ προσ ζναν από τουσ αρικμοφσ πατϊντασ το πλικτρο 4 ςτο τθλζφωνο που αποδζχεται το μινυμα ι είναι δυνατό θ διακοπι του πλιρθ κφκλου των κλιςεων πατϊντασ το πλικτρο 3 ςτο τθλζφωνο που αποδζχεται το μινυμα, εφόςον ο τθλεφωνικόσ αρικμόσ που ζχει αντιςτοιχθκεί ςε ζναν από τουσ Χριςτεσ ζχει ενεργοποιθμζνθ τθ λειτουργία διακοπι τθσ τθλεφωνικισ λειτουργίασ. Χριςτθσ # 1 *0.64+ Τθλζφωνο αντιςτοιχθμζνο ςε Χριςτθ Είναι δυνατό να αντιςτοιχθκεί ζνασ τθλεφωνικόσ αρικμόσ ςε ζναν ςυγκεκριμζνο Χριςτθ ϊςτε να δοκοφν ςτον αρικμό αυτόν τα Χαρακτθριςτικά του εκάςτοτε Χριςτθ. Αυτι θ αντιςτοιχία επιτρζπει ςτον καλοφμενο Χριςτθ να πραγματοποιεί ενεργοποιιςεισ (enabling) που υπαγορεφονται από το προφίλ του (RTC Φραγι Κλιςεων Αναγνϊριςθ Κλιςεων). Θ αντιςτοίχθςθ του αρικμοφ τθλεφϊνου με ζναν Χριςτθ επίςθσ επιτρζπει, εάν είναι ενεργοποιθμζνο, να ειςζλκει ςτο RTC τθλεφϊνου μζςω του GSM άμεςα με τθν αναγνϊριςθ του ειςερχόμενου αρικμοφ χωρίσ να ηθτά κωδικό. Θ διακοπι κλιςεων ι ειςόδου ςε εντολζσ RTC, μετά από μία κλιςθ από τον πίνακα ελζγχου κα είναι υποδεζςτερεσ. Ενεργ. Λειτουρ. RTC NO Εντολζσ διακοπισ NO Αυτόμ. Λειτ. RTC YES Ηϊνεσ ssssssssss Αντιςτοίχθςθ Ηωνϊν Σε αυτό το μενοφ γίνεται αντιςτοιχία των ηωνϊν με τον αρικμό τθλεφϊνου. Με αυτόν τον τρόπο επιμζρουσ ςυναγερμοί ι / και tamper ηωνϊν μποροφν να κοινοποιοφνται ςτον αρικμό τθλεφϊνου, εάν ζχει προγραμματιςτεί ςτο μενοφ απομνθμόνευςθ ςυναγερμϊν ςε YES. Θ επαναφορά ηϊνθσ κοινοποιείται ςτον αρικμό εάν ςτο μενοφ απομνθμόνευςθ επαναφοράσ ζχει προγραμματιςτεί ςε YES.!!ΡΟΣΟΧΘ!! Είναι απαραίτθτθ θ αντιςτοιχία του τθλεφωνικοφ αρικμοφ ςε ζναν ι περιςςότερουσ Τομείσ, ϊςτε να διαςφαλιςτεί ότι ο πίνακασ ελζγχου κα καλζςει ςε περίπτωςθ ςυναγερμοφ ηωνϊν. Ο πίνακασ ελζγχου κα κοινοποιιςει ςτον τθλεφωνικό αρικμό τισ ηϊνεσ του Τομζα που ζχουν αντιςτοιχθκεί ςτον τθλεφωνικό αρικμό. Συνζχεια ςτθν Επόμενθ ςελίδα Κοινοποίθςθ Τεχνικϊν Μθνυμάτων Οι ενεργοποιιςεισ γίνονται ςτο μενοφ αντιςτοίχθςθ γεγονότων για αντιςτοιχία με τθλεφωνικοφσ αρικμοφσ, και ςτο μενοφ ςυνεργαηόμενοι Τομείσ για τθν αντιςτοιχία του Κϊδικα Λογαριαςμοφ ϊςτε να κοινοποιοφνται μζςω φωνθτικοφ μθνφματοσ ι ψθφιακά. 60

62 Συνζχεια από Προθγοφμενθ ςελίδα Επιλογζσ Τθλεφωνθτι ΕΝΤ Συνζχεια ςτθν Επόμενθ ςελίδα Άκουςμ. Τόνου κλισ. ΟΧΛ Άκουςμα απάντθςθ SI Αυτομ. Τθλεφων. ΟΧΛ Επαναπρ. χωρίσ επανάκλθςθ NO Απόπειρεσ παφςθσ. 60 [0:255] Φωνθτικ. Επαναλιψθ 2 *0.16+ Αρ. κουδουν. Απαν. 1 *0.16+ Αργι κλιςθ DTMF ΟΧΛ SMS Ρεριοριςτισ 0 *0.16+ Ζλεγχ. Ριςτ. SIM ΟΧΛ Επιλογζσ Τθλεφωνθτι Άκουςμα τόνου κλιςθσ: Ζνα κφκλωμα ανίχνευςθσ του τόνου ελεφκερθσ γραμμισ υπάρχει ςτο εςωτερικό του τθλεφωνθτι. Πταν θ γραμμι είναι καταλυμζνθ, διαςφαλίηει ότι θ κλιςθ γίνεται όταν ο τόνοσ ελεφκερθσ γραμμισ είναι παρϊν. Θ απενεργοποίθςθ του κυκλϊματοσ ανίχνευςθσ τόνου ελεφκερθσ γραμμισ κάνει τθν ανίχνευςθ λιγότερο αξιόπιςτθ και αυτό μπορεί να κζςει ςε κίνδυνο τθν εναλλαγι των κλιςεων μζςω του καναλιοφ GSM του πίνακα ελζγχου. Άκουςμα μετά τθν απάντθςθ : Με τθν ενεργοποίθςθ αυτισ τθσ λειτουργίασ το φωνθτικό μινυμα αρχίηει να μεταδίδεται μόνο εφόςον ο καλοφμενοσ Χριςτθσ ζχει απαντιςει. Μόνο ςε αυτι τθ περίπτωςθ θ κλιςθ κεωρείται ότι ολοκλθρϊκθκε με επιτυχία. Ωσ εκ τοφτου δεν κα επαναλθφκεί ςτον επόμενο τθλεφωνικό αρικμό εάν τουλάχιςτον ο πρϊτοσ επαναλθπτικόσ κφκλοσ ζχει ακουςτεί ι θ κλιςθ ζχει διακοπεί από τον Χριςτθ πατϊντασ το πλικτρο 4 ι 3 από το τθλζφωνο που δζχεται το μινυμα. Με τθν μθ ενεργοποίθςθ αυτισ τθσ λειτουργίασ, το μινυμα κα αρχίςει να αμζςωσ όταν ο dialer ολοκλθρϊςει τθ κλιςθ τθλεφϊνου, και τα φωνθτικά μθνφματα κα επαναλθφκοφν για όλουσ τουσ αρικμοφσ προςπακειϊν (attempts) που ζχουν προγραμματιςτεί για τουσ τθλεφωνικοφσ αρικμοφσ (βλζπε αρικμόσ επαναλιψεων ). Αυτόματοσ Τθλεφωνθτισ: Αν μεςολαβεί αυτόματοσ τθλεφωνθτισ, μπορεί να ενεργοποιθκεί θ παράβλεψθ κζτοντασ YES (δείτε λειτουργία RTC). Επαναπρογραμματιςμόσ χωρίσ επανάκλθςθ: Με ενεργοποιθμζνθ αυτι τθ λειτουργία, ο πίνακασ ελζγχου δζχεται τον απομακρυςμζνο επαναπρογραμματιςμό άμεςα χωρίσ επανάκλθςθ προσ τον H/Y. Απόπειρεσ παφςθσ: Εάν οι κλιςεισ δεν ολοκλθρϊνονται με επιτυχία, θ προγραμματιςμζνθ κακυςτζρθςθ κα παρεμβάλλεται μεταξφ τθ δεφτερθ απόπειρα και κάκε επακόλουκθ προςπάκεια προσ τον ίδιο τθλεφωνικό αρικμό. Κα πρζπει να ςθμειωκεί ότι, ςφμφωνα με τον κανονιςμό, μία ελάχιςτθ παφςθ 6 δευτερολζπτων παρεμβάλλεται αυτόματα μεταξφ των διαδοχικϊν προςπακειϊν κλιςθσ. Φωνθτικι επανάλθψθ: Κακορίηει το πόςεσ φορζσ κάκε φωνθτικό μινυμα κα επαναλαμβάνεται όταν πραγματοποιείται μία τθλεφωνικι επικοινωνία. Στθν περίπτωςθ που επικυμείτε τθν μετάδοςθ του μθνφματοσ ςε ζναν αυτόματο ςτακερό ι κινθτό τθλεφωνθτι, ςυςτινουμε τον κακοριςμό επαρκι αρικμό επαναλιψεων ϊςτε να είναι εγγυθμζνθ θ εγγραφι του φωνθτικοφ μθνφματοσ ςτθ ςυςκευι. Αρικμόσ κουδουνιοφ Απαντιςεων: Με τον προγραμματιςμό κφκλου Απαντιςεων μεγαλφτερου τον μθδενόσ (0), είναι δυνατόν να καλζςετε το ςφςτθμα όπου ο πίνακασ ελζγχου ζχει τοποκετθκεί για να αποκτιςετε ςφνδεςθ RTC (βλζπε Λειτουργίεσ RTC Χριςτθ). Αργι κλιςθ DTMF:Ενεργοποιϊντασ τθ λειτουργία Slow DTMF Numbering, ενεργοποιείται το αργό dialing των τόνων των ειςερχόμενων τθλεφωνικϊν αρικμϊν. SMS Ρεριοριςτισ Κακορίηει τον μζγιςτο αρικμό SMS που μποροφν να αποςταλοφν ςε διάςτθμα 1 ϊρασ. Κζτοντασ μθδζν (0) απενεργοποιείται, διαφορετικά ο πίνακασ ελζγχου ςτζλνει τον μζγιςτο αρικμό SMS ςε μία ϊρα και φςτερα αποκθκεφει ζνα event STOP SMS LIMIT N. Ξεκινά αποςτολι ξανά αφοφ ζχει περάςει μία ϊρα από τθν αποςτολι του πρϊτου SMS τθσ ςειράσ. Ζλεγχοσ υπολοίπου SIM: Με ενεργοποιθμζνθ αυτι τθ λειτουργία, ο πίνακασ ελζγχου κα ελζγξει το υπόλοιπο τθσ κάρτασ SIM. Στθν περίπτωςθ που ζχει τοποκετθκεί κάρτα με μθνιαία χρζωςθ, κζςτε ΟΧΛ. 61

63 Συνζχεια από προθγοφμενθ ςελίδα Ρροςωπικι πίςτωςθ Σε αυτό το μενοφ είναι δυνατό να εξατομικεφςετε τθν αίτθςθ υπολοίπου κάρτασ, ςτθν περίπτωςθ μεταβολισ από τον Διαχειριςτι. Ο πίνακασ ελζγχου είναι προγραμματιςμζνοσ για αίτθμα από τουσ ακόλουκουσ παρόχουσ: Vodafone > call number = 404 TIM > SMS = PRE CRE SIN \ SMS calling number = WIND > SMS = SALDO \ SMS calling number = 4155 ΜΘΝ ΧΘΣΛΜΟΡΟΛΘΣΕΤΕ ΤΘΝ ΡΑΑΚΑΤΩ ΔΑΣΘ ΕΑΝ Θ ΑΛΤΘΣΘ ΔΛΑΔΛΚΑΣΛΑΣ ΕΛΝΑΛ ΛΔΛΑ ΜΕ ΑΥΤΘ ΡΟΥ ΕΧΕΛ ΘΔΘ ΡΟΓΑΜΜΑΤΛΣΤΕΛ. Ρρο. πίςτωςθσ ENT Ριςτωμ. Αρικμόσ Τθλ. Χρθςιμ. Ριςτωμζνων SMS Ρίςτωςθ SMS Ριςτωμζνοσ Αρικμόσ Τθλεφϊνου: Ειςάγετε τον αρικμό τθλεφϊνου που κα χρθςιμοποιείται από τον πίνακα ελζγχου για κλιςθ / προϊκθςθ SMS Χρθςιμοποίθςθ Ριςτωμζνων SMS: Ενεργοποιϊντασ αυτι τθ λειτουργία, ο πίνακασ ελζγχου ςτζλνει το υποδεικνυόμενο SMS για αίτθςθ χοριγθςθσ πίςτωςθσ. Τοποκετϊντασ ΝΟ, ο πίνακασ ελζγχου κα χτυπιςει μόνο μία φορά ςτον αρικμό που αναφζρεται ςτο Ριςτωμζνοσ Τθλεφωνικόσ Αρικμόσ. Ρίςτωςθ SMS Σε αυτό το μενοφ υπάρχει θ δυνατότθτα να εξατομικεφςετε τθν πίςτωςθ SMS μθνφματοσ, όπωσ απαιτείται από τον διαχειριςτι GSM. Συνζχεια ςτθν Επόμενθ ςελίδα 62

64 Συμβάντα για κλιςθ Συμβάντα για κλ. ENT Συνζχεια ςτθν Επόμενθ ςελίδα Tamper επικοιν. ssssssssssnnnnnnn Ραράκαμψθ Ηϊνθσ nnnnnnnnnnnnnn Οπλιςμόσ ON nnnnnnnnnnnnnn Οπλιςμόσ HOME nnnnnnnnnnnnnn Οπλιςμόσ AREA nnnnnnnnnnnnnn Οπλιςμόσ PER nnnnnnnnnnnnnn Αφοπλιςμόσ ON nnnnnnnnnnnnnn Αφοπλιςμόσ HOME nnnnnnnnnnnnnnn Αφοπλιςμόσ AREA nnnnnnnnnnnnnnn Αφοπλιςμόσ PERI nnnnnnnnnnnnnnn Antimask nnnnnnnnnnnnnnn Σφάλμα ρεφματ. sssssssssnnnnnnnn Μπαταρία ssssssssssnnnnnnn Watch - Dog sssssssssssnnnnnn Επικοιν. Κωδ. nnnnnnnnnnnnnnn Κωδ. Εκτ. Αναγκ. nnnnnnnnnnnnnnn Αυτόμ. Τεςτ nnnnnnnnnnnnnnn Κωδ. Ρανικοφ nnnnnnnnnnnnnnn Λατρικι επικοιν. nnnnnnnnnnnnnnn Επικοιν. Φωτιάσ nnnnnnnnnnnnnnn Ηϊνθ Φωτιάσ nnnnnnnnnnnnnnn Χριςτ. / Ρλθ. Σφάλ. nnnnnnnnnnnnnnn Σε αυτό το μενοφ γίνεται αντιςτοίχθςθ των γεγονότων με τουσ αρικμοφσ τθλεφϊνων που κα γίνεται θ αποςτολι: Επικοινωνία Tamper: Επικοινωνία για όλα τα γεγονότα παραβίαςθσ tamper, ςτον αντίςτοιχο αρικμό τθλεφϊνου. Αν ζχει αντιςτοιχθκεί με πρωτόκολλο VOCAL, κα γίνει αποςτολι του μθνφματοσ Tamper Alarm. Ραράκαμψθ Ηϊνθσ (NO FAST): Επικοινωνία γεγονότοσ αποκλειςμοφ ηϊνθσ με τον αντίςτοιχο αρικμό. Οπλιςμόσ ON: Επικοινωνία για όπλιςθ ON με τον αντίςτοιχο αρικμό Οπλιςμόσ HOME: Επικοινωνία για όπλιςθ Home με τον αντίςτοιχο αρικμό Οπλιςμόσ AREA: Επικοινωνία για όπλιςθ AREA με τον αντίςτοιχο αρικμό. Οπλιςμόσ PERIMETER: Επικοινωνία για όπλιςθ PERIMETER με τον αντίςτοιχο αρικμό. Αφοπλιςμόσ ON, HOME, AREA, PERIMETER: Επικοινωνία για αφόπλιςθ ON, HOME, AREA, PERIMETER με τον αντίςτοιχο αρικμό. Antimask (NO FAST): Επικοινωνία για ςιμα Antimask από τουσ αςφρματουσ ανιχνευτζσ. Σφάλμα ρεφματοσ δικτφου: Επικοινωνία με τον αντίςτοιχο αρικμό για τθν απουςία τάςθσ δικτφου, μετά από μία μικρι κακυςτζρθςθ που προγραμματίηεται ςτο μενοφ Χρονιςμοί. Μπαταρία: Επικοινωνία με τον αντίςτοιχο αρικμό για το χαμθλό επίπεδο μπαταρίασ. Watch Dog Watch Dog ςθμαίνει μία λειτουργία ελζγχου του επεξεργαςτι. Σε περιπτϊςεισ μεγάλων θλεκτρικϊν διαταραχϊν (κεραυνοί, πτϊςεισ τάςθσ κλπ ) αυτι θ λειτουργία προκαλεί μία επανεκκίνθςθ του ςυςτιματοσ χωρίσ όμωσ να χάςει τα καταγεγραμμζνα γεγονότα. Αυτό το ςυμβάν μπορεί να αποςταλεί ςτον αντίςτοιχο αρικμό. Επικοινωνία Κωδικϊν (NO FAST) : Επικοινωνία με τον αντίςτοιχο αρικμό όταν ζνασ κωδικόσ (ενεργοποιθμζνοσ για τθλεφωνικι επικοινωνία) ειςαχκεί από τον πλθκτρολόγιο. Κωδικόσ Ζκτακτθσ Ανάγκθσ (NO FAST): Επικοινωνία με τον αντίςτοιχο τθλεφωνικό αρικμό, όταν ειςαχκεί από τον πλθκτρολόγιο Κωδικόσ Ζκτακτθσ Ανάγκθσ. Αυτόματο Τεςτ: Επικοινωνία με τον αντίςτοιχο τθλεφωνικό αρικμό όταν ενεργοποιθκεί θ λειτουργία αυτόματθσ δοκιμισ τθσ μπαταρίασ και των κλιςεων. Κωδικόσ Ρανικοφ (NO FAST): Κρατϊντασ πατθμζνο το πλικτρο (1) ακολουκοφμενο από το πλικτρο (CLR) παράγεται μία ςιωπθλι κλιςθ ζκτακτθσ ανάγκθσ. Λατρικι επικοινωνία (NO FAST): Κρατϊντασ πατθμζνο το πλικτρο (3) ακολουκοφμενο από το πλικτρο (CLR) παράγεται μία ςιωπθλι κλιςθ ζκτακτθσ ανάγκθσ. Επικοινωνία Φωτιάσ (NO FAST): Κρατϊντασ πατθμζνο το πλικτρο (2) ακολουκοφμενο από το πλικτρο (CLR) παράγεται μία ςιωπθλι κλιςθ ζκτακτθσ ανάγκθσ. Ηϊνθ Φωτιάσ: Επικοινωνία με τθν αντίςτοιχθ μονάδα, του ςυναγερμοφ πυροπροςταςίασ που πιρε από τισ γραμμζσ πυρκαγιάσ. Χριςτθσ / False Key (NO FAST): Επικοινωνία με τον Χριςτθ ι ανάγνωςθ ενόσ λανκαςμζνου Κλειδιοφ (μόνο με RS). 63

65 Συνζχεια από Προθγοφμενθ ςελίδα Σιμα αδιοςυχν. nnnnnnnnnnnnnn Εποπτεία nnnnnnnnnnnnnn Ρροςυναγερμόσ nnnnnnnnnnnnn Συμβάντα GSM nnnnnnnnnnnnn PSTN ςυμβάντα nnnnnnnnnnnnn Σιμα ραδιοςυχνοτιτων (NO FAST): Επικοινωνία για τθν ςφνδεςθ ςιματοσ ραδιοςυχνότθτασ (Αςφρματα ραντάρ). Εποπτεία (NO FAST): Επικοινωνία για τθν αδυναμία λιψθσ ςιματοσ (εποπτεία) ενόσ ι περιςςότερων ραντάρ. Ρροςυναγερμόσ (NO FAST): Επικοινωνία για το pre alarm των ηωνϊν, εφόςον ςτισ επιλογζσ ςτο μενοφ ηωνϊν ζχει προγραμματιςτεί θ απομνθμόνευςθ (memorize) ςε YES. Συμβάντα GSM (NO FAST): Επικοινωνία για το χαμθλό υπόλοιπο τθσ κάρτασ SIM, και επίςθσ (εφόςον ζχει ρυκμιςτεί) ενεργοποιείται θ κλιςθ GSM για self Test. Συμβάντα PSTN (NO FAST): Επικοινωνία για τθν κοπι / επαναφορά τθσ τθλεφωνικισ γραμμισ. ΣΘΜΕΛΩΣΘ: Θ ζνδειξθ (NO FAST) ςτα γεγονότα ςθμαίνει ότι τα γεγονότα αυτά δεν επικοινωνοφν ςε πρωτόκολλο FAST. Συνζχεια ςτθν Επόμενθ ςελίδα 64

66 Κανάλια FAST Κανάλια Fast ENT FAST όπλιςθ / αφόπλιςθ 2 *1. 8+ FAST Tamper 1 *1. 8+ FAST Φωτιά 5 [1. 8+ FAST Watch Dog 3 [1.8+ Σφάλμα ρεφματ. FAST 4 [1. 8] Ρρογραμματιςμόσ όλων των καναλιϊν να ενεργοποιοφνται για τθν αποςτολι ςιματοσ ςε FAST Format, που δεν αντιςτοιχοφν ςε γεγονότα Ηωνϊν. Ραρακάτω βρίςκονται όλα τα μενοφ που επιτρζπουν τθν ειςαγωγι των διαφόρων παραμζντρων: Κανάλι FAST Format για αποςτολι ςιματοσ όπλιςθσ / αφόπλιςθσ του πίνακα ελζγχου. Κανάλι FAST Format για αποςτολι ςιματοσ ςυναγερμοφ του Tamper τθσ αντίςτοιχθσ ηϊνθσ Κανάλι FAST Format για αποςτολι ςιματοσ ςυναγερμοφ Ρυρκαγιάσ τθσ αντίςτοιχθσ ηϊνθσ Κανάλι FAST Format για αποςτολι ςιματοσ Watch Dog επεξεργαςτι. Κανάλι FAST Format για αποςτολι ςιματοσ απουςίασ τάςθσ δικτφου. Πατιςτε (CLR) για τροποποίθςθ Ειςάγετε τον αρικμό Πατιςτε ENT για επιβεβαίωςθ Ηϊνθ / Ραράμετροι O.C. Σε αυτό το μενοφ, κακορίηονται όλοι οι κωδικοί που προςδιορίηουν τον τφπο του γεγονότοσ που κα αποςταλεί για κάκε ηϊνθ του πίνακα ελζγχου και για κάκε πρωτόκολλο. Είναι επίςθσ δυνατι θ προςαρμογι του Φωνθτικοφ μθνφματοσ των μεμονωμζνων ηωνϊν ι τθν κατάςταςθ των εξόδων O.C. χρθςιμοποιϊντασ το διακζςιμο λεξιλόγιο (βλζπε πίνακα τθλεφϊνου). Συνζχεια ςτθν Επόμενθ ςελίδα Ηϊνθ / Ραραμ. OC ΕΝΤ Συνζχεια ςτθ επόμενθ Σελίδα Αρικμόσ OC# 0 Αρ. Ηϊνθ # *1.64+ Αρ. OC # *1.8+ FAST Κανάλι 3 [1. 8] Κωδικοπ. SIA 1 1 [1 3+ Συνζχεια ςτθν Επόμενθ ςελίδα Αρικμόσ Ηϊνθσ (1.64): Επιλζξτε τθ ηϊνθ που κα τροποποιιςετε και ςτθ ςυνζχεια πατιςτε (ENT) Αρικμόσ Open Collector: Στον αρικμό OC # πατιςτε ( ), επιλζξτε τθν ζξοδο O.C. που κα τροποποιιςετε και ςτθ ςυνζχεια πατιςτε (ENT). Τροποποίθςθ Ηωνϊν: Κανάλι FAST Οι αρικμοί των καναλιϊν ποικίλουν από 1 ζωσ 8. Κωδικοποίθςθ SIA (ςυμβατό και με πρωτόκολλο VOCAL) Ανάλογα με τον κϊδικα, το μινυμα που αφορά τον τφπο τθσ ηϊνθσ ποικίλει, τόςο ςτισ φωνθτικζσ επικοινωνίασ όςο και ςε εκείνα που απευκφνονται ςτουσ ψθφιακά δζκτεσ (SIA, SIA HAYES, CONTACT ID). Οι καταχωρθμζνοι κωδικοί SIA είναι: Επικοιν. Ηϊνθσ Κωδικοποίθςθ ςε Vocal SIA > WinRec2.2 ι μεταγενζςτερθ Code 1 : THEFT THEFT Code 2 : GAS GAS Code 3 : GENERAL Code 4 : FIRE FIRE Code 5: TEMPERATURE TEMPERATURE Code 6: DOCTOR DOCTOR Code 7 : PANIC PANIC Code 8 : EMERGENCY EMERGENCY Code 9 : IRRIGATION SPRINGKLER Code 10 : FLOODING LIQUID LEVEL Code 11 : TEMPERATURE COLD Code 12 : TAMPER TAMPER Code 13 : BURGLARY SILENT 65

67 Συνζχεια από Προθγοφμενθ ςελίδα Για κάκε ηϊνθ ειςόδου, ο πίνακασ ελζγχου είναι ςε κζςθ να αναγνωρίςει και να ςτείλει αυτόματα, 4 διαφορετικζσ καταςτάςεισ: ΣΥΝΑΓΕΜΟΣ (ALARM) ΕΡΑΝΑΦΟΑ (RESET) ΑΡΟΚΛΕΛΣΜΟΣ ΓΑΜΜΘΣ (LINE EXCLUDED) ΕΡΑΝΑΦΟΑ ΓΑΜΜΘΣ (LINE RE- INCLUDED) Σθμείωςθ: με μεταβολι αυτισ τθσ κωδικοποίθςθσ αλλάηουν και τα αποςτελλόμενα Φωνθτικά Μθνφματα. Εκπομπι Συναγ./ Επαναφ. YES Εκπομπι Κωδ. Ηϊνθσ YES Εκπομπι ομιλίασ Ηϊνθσ YES Εκπομπι. Αρικμοφ Ηϊνθσ YES Αποςτολι SMS string SI Αυτόματεσ επικοινωνίεσ Ηωνϊν Εκπομπι Συναγερμοφ επαναφοράσ: επιλζγοντασ YES, θ λζξθ ALARM ι RESET αποςτζλλονται ωσ φωνθτικό μινυμα ι περιλαμβάνονται ςτο απεςταλμζνο SMS. Εκπομπι Κωδικοποίθςθ Ηϊνθσ: επιλζγοντασ YES, θ διατφπωςθ που περιλαμβάνεται ςτθν κωδικοποίθςθ SIA αποςτζλλεται μζςω SMS ι των Φωνθτικϊν Μθνυμάτων. Εκπομπι ομιλίασ Ηϊνθσ: επιλζγοντασ YES, θ λζξθ ZONE περιλαμβάνεται ςτο απεςταλμζνο SMS ι ςτο Φωνθτικό Μινυμα. Εκπομπι Αρικμοφ Ηϊνθσ: Επιλζγοντασ YES, ο αρικμόσ Ηϊνθσ αποςτζλλεται μζςω Φωνθτικοφ Μθνφματοσ ι περιλαμβάνεται ςτο SMS. Αποςτολι SMS string: επιλζγοντασ YES, θ αντίςτοιχθ ονομαςία ηϊνθσ ςυμπεριλαμβάνεται ςτο απεςταλμζνο SMS. Συνζχεια από Προθγοφμενθ ςελίδα Αρικμόσ OC # Φωνθτικι Λζξθ 1 0 [0..499] Φωνθτικι Λζξθ 2 0 [0..499] Φωνθτικι Λζξθ 3 0 [0..499] Φωνθτικι Λζξθ 4 0 [0..499] Ρροςαρμοςμζνεσ Επικοινωνίασ Ηωνϊν Ειςάγοντασ μία τιμι διαφορετικι του μθδενόσ (0), ςτο ςτάδια προγραμματιςμοφ Φωνθτικι Λζξθ 1,2,3,4, είναι δυνατό να προςαρμόςετε το Φωνθτικό Μινυμα Συναγερμοφ του πίνακα ελζγχου με ανϊτατο όριο 4 λζξεων (βλζπε τθλεφωνικό πίνακα). Φωνθτικι Λζξθ 1: Κζτοντασ μία αρικμθτικι τιμι διαφορετικι του μθδενόσ (0), ο πίνακασ ελζγχου κα επικοινωνιςει τθ λζξθ που ςυνδζεται με αυτι τθν τιμι. Φωνθτικι Λζξθ 2: Κζτοντασ μία αρικμθτικι τιμι διαφορετικι του μθδενόσ (0), ο πίνακασ ελζγχου κα επικοινωνιςει τθ λζξθ που ςυνδζεται με αυτι τθν τιμι. Φωνθτικι Λζξθ 3: Κζτοντασ μία αρικμθτικι τιμι διαφορετικι του μθδενόσ (0), ο πίνακασ ελζγχου κα επικοινωνιςει τθ λζξθ που ςυνδζεται με αυτι τθν τιμι. Φωνθτικι Λζξθ 4: Κζτοντασ μία αρικμθτικι τιμι διαφορετικι του μθδενόσ (0), ο πίνακασ ελζγχου κα επικοινωνιςει τθ λζξθ που ςυνδζεται με αυτι τθν τιμι. Συνζχεια ςτθν επόμενθ ςελίδα Αρικμόσ O.C. # 0 [1.72] Εκπομπι εξοδ. θχείων NO Εκπομπι. Αρικμοφ Εξόδου ΟΧΛ O.C. Φωνθτικι Λζξθ 0 * Τροποποιιςεισ επικοινωνίασ O.C. Ειςάγοντασ μία τιμι διαφορετικι του μθδενόσ (0), ςτο ςτάδιο προγραμματιςμοφ O.C. Φωνθτικι Λζξθ είναι δυνατι θ προςαρμογι τροποποίθςθ τθσ φωνθτικισ επικοινωνίασ τθσ κατάςταςθσ των εξόδων O.C. (δείτε τον τθλεφωνικό πίνακα). Αρικμόσ Open Collector (1.72): Επιλζξτε τθν ζξοδο OC που κζλετε να τροποποιιςετε και ςτθν ςυνζχεια πατιςτε (ENT). Εκπομπι εξόδου θχείων: Επιλζγοντασ YES, θ λζξθ OUTPUT ςυμπεριλαμβάνεται ςτο Φωνθτικό Μινυμα. Εκπομπι Αρικμοφ Εξόδου: Επιλζγοντασ YES, ο αρικμόσ τθσ εξόδου OC ςυμπεριλαμβάνεται ςτο Φωνθτικό Μινυμα. O.C. Φωνθτικι Λζξθ: Κζτοντασ μία τιμι διαφορετικι του μθδενόσ (0), ο πίνακασ ελζγχου κα επικοινωνιςει τθν Λζξθ που αντιςτοιχεί ςτθν τιμι (Βλζπε τθλεφωνικό πίνακα). 66

68 Συνζχεια από τθν προθγοφμενθ ςελίδα Απομακρυςμζνοσ Χειριςμόσ Απομακρ. Χειριςμ. ENT Συνζχεια από τθν Σελίδα Τθλεφωνθτισ Τθλ. Αρικμόσ # ************** Κωδικόσ Λογαριαςμοφ Τθλεφωνικόσ Αρικμόσ : Ο αρικμόσ αυτόσ τθλεφϊνου χρθςιμοποιείται για τον εκ νζου προγραμματιςμό του πίνακα ελζγχου και το downloading των γεγονότων μνιμθσ μζςω τθλεφωνικισ γραμμισ. Κωδικόσ Λογαριαςμοφ: Κωδικόσ χριςτθ που κα χρθςιμοποιείται για προγραμματιςμό εκ νζου του πίνακα ελζγχου και τον Downloading των γεγονότων Μνιμθσ. ΣΘΜΕΛΩΣΘ: Ο ΚΩΔΛΚΟΣ ΛΟΓΑΛΑΣΜΟΥ (ACCOUNT CODE) ΡΕΡΕΛ ΕΡΛΣΘΣ ΝΑ ΑΝΤΛΣΤΟΛΧΕΛ ΣΤΟΝ ΚΩΔΛΚΟ ΧΘΣΤΘ ΣΤΟ XWIN για απευκείασ ςυνδζςεισ μζςω USB με τον Θ/Υ. Θμερομθνία / Ώρα Θμ. /Ώρα ΕΝΤ Ώρεσ 15 [0.23] Λεπτά 30 [0.59] Θμζρα 10 [0.31] Μινασ 5 [0.12] Ζτοσ 14 [0.99] φκμιςθ Θμερομθνίασ / Ώρασ: Οριςμόσ τθσ τρζχουςασ θμερομθνίασ και ϊρασ που εμφανίηεται ςτθν οκόνθ του πλθκτρολογίου, ϊςτε να είναι ζγκυρα τα καταχωρθμζνα γεγονότα ςτθν Μνιμθ Γεγονότων. Θ ρφκμιςθ Θμερομθνίασ και ϊρασ είναι πολφ ςθμαντικι. Σθμείωςθ: μετά από μία ςφνδεςθ (USB / MODEM) μζςω Θ/Υ, θ θμερομθνία και ϊρα ρυκμίηονται αυτόματα με τον Θμερομθνία και ϊρα ςτον H/Y. Πατιςτε (CLR) για τροποποίθςθ Ειςάγεται ϊρα Πατιςτε (ENT) για επιβεβαίωςθ Πατιςτε τα πλικτρα ( ) ( ) για να μετακινθκείτε Ειςάγετε Λεπτά / Θμζρα / Μινασ / Ζτοσ Πατιςτε (ENT) για επιβεβαίωςθ Πατιςτε (ESC) για ζξοδο. Συνζχεια ςτθν Αυτόμ. Επόμενθ Τεςτ ςελίδα ENT Ώρα Αυτόμ. Τεςτ 0 [0.23] Λεπτά Αυτόμ. Τεςτ 0 [0.59] Χρον. Διάςτ. Αυτ. Τεςτ 0 * Αυτ. Τεςτ ςτθν Ππλιςθ ΟΧΛ Αυτόματο Τεςτ Θ λειτουργία Αυτόματου Τεςτ (Self Test) είναι θ λειτουργία κατά τθν οποία πραγματοποιείται δοκιμι (Test) των μπαταριϊν του πίνακα ελζγχου και των αντίςτοιχων πρόςκετων μονάδων τροφοδοςίασ (POWER 1Q ι POWER 4Q). Αξιολογεί τθν καμπφλθ εκφόρτιςθσ των αντίςτοιχων μπαταριϊν και εμφανίηει το αποτζλεςμα αν είναι αρνθτικό. Μπορεί να πραγματοποιθκεί κατά τον προγραμματιςμζνο χρόνο και μπορεί επίςθσ να προςδιοριςτεί ωσ δοκιμαςτικι εποπτεία του Συςτιματοσ (supervision test of the system) αν προγραμματιςτεί να εκτελεί μία φωνθτικι κλιςθ ςε κζντρο. Με τον προγραμματιςμό του Χρονικοφ διαςτιματοσ, κακορίηεται ανά πόςεσ ϊρεσ κα πραγματοποιείται θ λειτουργία Self Test. Ειςάγοντασ τον αρικμό μθδζν (0) θ λειτουργία Self Test δεν κα πραγματοποιθκεί ποτζ. Κάκε φορά που υπάρχει πρόςβαςθ με τον κωδικό εγκαταςτάτθ ςτο μενοφ προγραμματιςμοφ, θ λειτουργία Self Test επανεκκινείται από τθν ϊρα και τα λεπτά που ζχουν προγραμματιςτεί για το πρϊτο Self Test. Ραράδειγμα: Θ λειτουργία Self Test είναι να ενεργοποιείται κάκε μζρα ςτισ 22:30 τόςο προσ τθν λειτουργικότθτα των μπαταριϊν όςο και προσ τθν εποπτεία του ςυςτιματοσ. Ώρα 1 ΟΥ Self Test : 22 Λεπτά 1 ου Self Test : 30 Χρονικό Διάςτθμα Self Test: 24 (κάκε 24 ϊρεσ) Self Test κατά τθν όπλιςθ: NO (εάν ενεργοποιθκεί το Self Test πραγματοποιείται με τθν όπλιςθ κάκε τομζα του ςυςτιματοσ, εφόςον ζχουν μεςολαβιςει τουλάχιςτον 5 λεπτά από τθν προθγοφμενθ όπλιςθ. Σθμείωςθ: θ όπλιςθ του πίνακα εξαρτάται από τθν καλι ζκβαςθ τθσ λειτουργίασ Self Test. 67

69 Συνζχεια από Προθγοφμενθ ςελίδα Ρρογραμματιςμόσ Χρονοδιακόπτθ Ο χρονοδιακόπτθσ (Timer) δίνει τθν δυνατότθτα διαχείριςθσ των αυτόματων οπλίςεων του ςυςτιματοσ κακϊσ και των ενεργοποιιςεων των O.C. Ζκτακτθ Ενεργοποίθςθ: Ενϊ θχεί ο χρόνοσ ειδοποίθςθσ κατά τθν όπλιςθ, o Κωδικόσ πρζπει να ειςαχκεί με ενεργοποιθμζνθ τθ δυνατότθτα αποκλειςμοφ τθσ ζκτακτθσ όπλιςθσ (βλζπε Ρρογρ. Χριςτθ / / Εκτ. Ενεργοπ. Με YES) και να πατθκεί το πλικτρο 8. Κάκε φορά θ όπλιςθ μπορεί να ζχει κακυςτζρθςθ 1 ϊρασ (με μζγιςτο 3 φορζσ). Σφμφωνα με το πρότυπο CEI 79,2 θ κακυςτζρθςθ όπλιςθσ δεν μπορεί να υπερβαίνει τα 180 λεπτά. Αφοπλίςεισ με ενεργό Χρονοδιακόπτθ: Με τθν ειςαγωγι Κωδικοφ με ενεργοποιθμζνθ τθ δυνατότθτα αφοπλιςμοφ του Χρονοδιακόπτθ (βλζπε Ρρογρ. Χριςτθ /. / Αφόπλιςθ Ενεργοφ Χρονοδιακόπτθ με YES), επιτρζπει ςτον Κωδικό Χριςτθ να αφοπλίςει το ςφςτθμα, ακόμα και όταν το ςφςτθμα κατά τθν όπλιςθ κα ζχει χρονοδιακόπτθ. Τρόποσ Λειτουργίασ: Ο Χρονοδιακόπτθσ ςυμπεριφζρεται ςφμφωνα με τον προγραμματιςμό. Θ δυνατότθτα αφοπλιςμοφ του ςυςτιματοσ από το πλθκτρολόγιο ι μζςω κλειδιοφ προγραμματίηεται μζςα από τον Κωδικό Χριςτθ ι μζςα από το μενοφ προγραμματιςμοφ Κλειδιοφ (Key programming). Χρονοδ. Ρρογρ. ENT Λειτουργίεσ ΕΝΤ Θμζρα # 1 *1.7+ Λειτουργία # 1 *1.32+ Ώρα λειτουργίασ : 0 [0.23] Λεπτά Λειτουργίασ: 0 *0..59] Τφποσ Λειτουργίασ Καμιά Λειτουργία Τομζασ # 1 *1.64+ O.C. # 1 [1.250] Θ θμζρα τθσ εβδομάδοσ ςυγχρονίηεται αυτόματα με τθν θμερομθνία που ζχει οριςτεί ςτο ςφςτθμα και κάνει τον προγραμματιςμό των θμερϊν αν αντιςτοιχοφν ωσ ακολοφκωσ: (1) Δευτζρα (2) Τρίτθ (3) Τετάρτθ (4) Ρζμπτθ (5) Ραραςκευι (6) Σάββατο (7) Κυριακι Με αυτόν τον τρόπο, με μζρα (3) ςτον προγραμματιςμό, οι λειτουργίεσ που πρζπει να πραγματοποιθκοφν τθν Τετάρτθ ζχουν οριςτεί. (ΡΟΣΟΧΘ: ΣΤΘΝ ΕΛΣΑΓΩΓΘ ΤΘΣ ΘΜΕΟΜΘΝΛΑΣ ΣΩΣΤΑ). Τφποσ Λειτουργίασ: Καμία Λειτουργία : δεν κα πραγματοποιθκεί θ λειτουργία. Συμπερίλθψθ Ρροειδοποίθςθσ: ενεργοποιεί τον βομβθτι του πλθκτρολογίου ςτο χρονικό διάςτθμα που είναι προγραμματιςμζνο ςτο ςτάδιο Διάρκεια Ρροειδοποίθςθσ. Ραράδειγμα: εάν απαιτείται προειδοποίθςθ για τθν ενεργοποίθςθ μίασ εξόδου O.C. λίγα λεπτά νωρίτερα, προγραμματίςτε τθ λειτουργία ςτο ςτάδιο Συμπερίλθψθ Ρροειδοποίθςθσ για τθν ϊρα που επικυμείτε π.χ. (22:25 Συμπερίλθψθ Ρροειδοποίθςθσ ) και (22:30 Ενεργοποίθςθ O.C. 12). Ππλιςθ ON Τομζα ι ΘΟΜΕ ι AREA ι PERI: γίνεται όπλιςθ του Τομζα ςε ON HOME AREA PERIMETER αντίςτοιχα Αφόπλιςθ Τομζα: αφοπλίηει τον Τομζα (partition) Ενεργοποίθςθ O.C. ( από 1 ζωσ 250): για να επιλζξετε τθν επικυμθτι ζξοδο, επιβεβαιϊςτε με (ENT) και πατιςτε το πλικτρο βζλουσ προσ τα κάτω, ζπειτα πατιςτε (CLR) ειςάγετε τον αρικμό τθσ εξόδου O.C. που κζλετε και επιβεβαιϊςτε με (ENT). Ρροςοχι: θ ζξοδοσ O.C. με αυτόν τον τρόπο αντιςτοίχθςθσ πρζπει να προγραμματιςτεί ωσ OC Χρονοδιακόπτθ ϊςτε να μθν μπορεί να ελεγχκεί μζςω του Κωδικοφ Χριςτθ ι εναλλακτικά OC Χριςτθ ϊςτε να ελζγχεται μζςω του Κωδικοφ Χριςτθ αλλά με προγραμματιηόμενο χρόνο. Απενεργοποίθςθ O.C. (από 1 εωσ 250): απενεργοποιεί τθν ζξοδο O.C.. 68

70 Συνζχεια από τθν Προθγοφμενθ ςελίδα Αντιγρ. από Δευτζρα ΕΝΤ Αντιγραφι από Δευτζρα Ζωσ Παραςκευι Ι Ζωσ Κυριακι Αντιγραφι από Δευτζρα Αντιγραφι από Δευτζρα: Ζωσ Ραραςκευι : αντιγράφει όλεσ τισ λειτουργίεσ που ζχουν προγραμματιςτεί από τθν 1 θμζρα ωσ τθν 5 θμζρα. Ζωσ Κυριακι: αντιγράφει όλεσ τισ λειτουργίεσ που ζχουν προγραμματιςτεί από τθν 1 θ θμζρα ωσ τθν 7 θ θμζρα. Πατιςτε ( ) για να επιλζξετε Πατιςτε (ΕΝΤ) για επιβεβαίωςθ Αργίεσ ENT Αργία # 1 * Αργίεσ Θμζρα ζναρξθσ 0 *0.31+ Μινασ ζναρξθσ 0 *0.12+ Θμζρα λιξθσ 0 *0.31+ Μινασ λιξθσ 0 *0.12+ Είναι δυνατό να προγραμματίςουμε ζωσ 20 ετιςιεσ περιόδουσ Holidays κατά τθ διάρκεια των οποίων ΔΕΝ κα πραγματοποιθκεί καμία προγραμματιςμζνθ λειτουργία. Ραράδειγμα 1: θ λειτουργία HOLIDAY για διάρκεια μίασ μόνο μζρασ πχ. 22/07/14 κα πρζπει να προγραμματιςτεί κατά τον ακόλουκο τρόπο : 1 θ (Μζρα Ζναρξθσ 22) (Μινασ Ζναρξθσ 07) (Μζρα λιξθσ 22) (Μινασ Λιξθσ 7). Ραράδειγμα 2: θ λειτουργία Holiday που αρχίηει από και λιγει κα πρζπει να προγραμματιςτεί κατά τον ακόλουκο τρόπο: 1 θ (Μζρα Ζναρξθσ 25) (Μινασ Ζναρξθσ 04) (Μζρα Λιξθσ 26) (Μινασ Λιξθσ 04). Ραράδειγμα 3: θ λειτουργία Holiday που αρχίηει από 25/12/13 και λιγει 06/01/14 κα πρζπει να προγραμματιςτεί κατά τον ακόλουκο τρόπο: 1 θ (Μζρα Ζναρξθσ 25) (Μινασ Ζναρξθσ 12) (Μζρα Λιξθσ 31) Μινασ Λιξθσ 12) και 2 θ (Μζρα Ζναρξθσ 01) (Μινασ Ζναρξθσ 01) (Μζρα Λιξθσ 06) (Μινασ Λιξθσ 01). Ραράδειγμα 4: θ ακόλουκθ ρφκμιςθ τθσ λειτουργίασ Holiday δεν γίνεται δεκτι: (Μζρα Ζναρξθσ 15) (Μινασ Ζναρξθσ 12) (Μζρα Λιξθσ 15) (Μινασ Λιξθσ 01). Σθμείωςθ: θ ςειρά με τθν οποία ειςάγονται οι περίοδοι Holidays δεν είναι ςθμαντικι. Πατιςτε (CLR) για τροποποίθςθ Πατιςτε ( ) ( ) για τροποποίθςθ Πατιςτε ( ) ( ) για να μετακινιςετε τον κζρςορα Πατιςτε (ΕΝΤ) για επιβεβαίωςθ Χειμϊνασ / Καλοκαίρι Χειμϊ. / Καλοκ. ΕΝΤ Αυτόματο DST YES Ώρα + 1: Θμζρα 0 *0.31+ Ώρα + 1: Μινασ 0 *0.12+ Ώρα - 1: Θμζρα 0 *0.31+ Ώρα - 1: Μινασ 0 *0.12+ Χειμϊνασ / Καλοκαίρι: Σε αυτό το μενοφ πραγματοποιείται θ ρφκμιςθ τθσ ϊρασ του πίνακα ελζγχου με τθν τωρινι ϊρα. Είναι δυνατόν να ενεργοποιθκεί αυτι θ λειτουργία αυτόματα ι ρφκμιςθ των παραμζτρων ϊςτε οι θμερομθνίεσ τθσ καλοκαιρινισ περιόδου είναι προςαρμόςιμεσ DST αυτόματο: Επιλζγοντασ YES, θ ρφκμιςθ τθσ ϊρασ γίνεται αυτόματα χωρίσ να λαμβάνεται υπόψθ θ ρφκμιςθ ςτα ςτάδια Ώρα +1 / Ώρα -1. Επιλζγοντασ NO, θ ρφκμιςθ τθσ κερινισ ϊρασ γίνεται μζςω των παραμζτρων Ώρα + 1 / Ώρα 1 Ώρα + 1: ςθμαίνει το πζραςμα ςτθ χειμερινι ϊρα, τα ρολόγια μπροςτά κατά 1 ϊρα ςυνικωσ τθν τελευταία Κυριακι του Μαρτίου). Ώρα 1: ςθμαίνει το πζραςμα ςτθν κερινι ϊρα, τα ρολόγια πίςω κατά 1 ϊρα ςυνικωσ τθν τελευταία Κυριακι του Οκτωβρίου. Συνζχεια ςτθν Επόμενθ ςελίδα 69

71 Συμπερίλθψθ Ρροειδοποίθςθσ Συνζχεια από ςελίδα Προγραμ. Τθλεφωνθτι Ανακοίνωςθ Βομβθτι: Είναι δυνατόν, οι αυτόματεσ οπλίςεισ του ςυςτιματοσ nα ςυνοδεφονται από ζνα ιχο προειδοποίθςθσ ςτα αντίςτοιχα πλθκτρολόγια.to χρονικό αυτό διάςτθμα είναι προγραμματιηόμενο ςτο ςτάδιο Ανακοίνωςθ Βομβθτι. Κατά τθ διάρκεια αυτισ τθσ χρονικισ περιόδου, ειςάγοντασ ζναν ζγκυρο κωδικό, είναι δυνατόν να κακυςτεριςει θ όπλιςθ κατά 1 ϊρα (Ζκτακτοσ Αποκλειςμόσ). Ανακοίν. Βομβθτι. 0 *0.60+ Για παράδειγμα εάν κζςουμε ςε αυτό το πεδίο 5 λεπτά, ο βομβθτισ του πλθκτρολογίου κα θχεί για 5 λεπτά πριν μζχρι τθν αυτόματθ όπλιςθ. Αντιγραφι Αντιγραφι ENT Ηϊνεσ ΕΝΤ 1 Από * Σε 1 * O.C. ENT 1 Από * Σε 1 * Χριςτθσ ENT 1 Από (1.999) Σε 1 [1..999] Τθλεφ. Αρικμοί ΕΝΤ 1 Από * Σε. 1 [1..999] Αυτό το μενοφ επιτρζπει τθν αντιγραφι των χαρακτθριςτικϊν που ιςχφουν για μία Ηϊνθ, OC, Τθλεφωνικό αρικμό ςε άλλθ Ηϊνθ, OC, Τθλεφωνικό Αρικμό. Ραράδειγμα Ηϊνθ Απλά επιλζξτε τον αρικμό τθσ Ηϊνθσ που κζλετε να αντιγράψετε: Από Αρ. Ηϊνθσ (1.999) και ο αρικμόσ ηϊνθσ ςτθν οποία κα αντιγραφοφν όλα τα χαρακτθριςτικά Στθ Ηϊνθ (1.999).!!Ρροςοχι!! Δεν αντιγράφονται τα παρακάτω ςτοιχεία : Ηϊνεσ: Θ ονομαςία τθσ Ηϊνθσ Θ αντιςτοίχθςθ μεταξφ τθσ Software Ηϊνθσ με τθν φυςικι ηϊνθ O.C.: Θ ονομαςία τθσ εξόδου O.C. Χριςτθσ: Θ ονομαςία του Χριςτθ Ο κωδικόσ Χριςτθ Τθλεφωνικοί Αρικμοί: Ο αρικμόσ Τθλεφϊνου Σθμείωςθ: ; όςον αφορά τθν αντιγραφι τθλεφωνικϊν αρικμϊν, όλεσ οι ςυνδζςεισ των Τθλεφωνικϊν αρικμϊν με γεγονότα επίςθσ αντιγράφονται. Μνιμθ Γεγονότων Μνιμθ Γεγονότων ΕΝΤ Τομείσ (+) 1o 09:22 15/09 Κωδικόσ Εγκαταςτ. 2ο 09:10 15/09 Alarm Γραμμι 1 Πατιςτε για να μετακινθκείτε Πατιςτε (CLR) για να δείτε τισ τθλεφ. κλιςεισ Πατιςτε (CLR) για να επιςτρζψετε ςτο γεγονόσ Πλα τα γεγονότα που ζχουν ρυκμιςτεί για εγγραφι ςτθν Μνιμθ Γεγονότων του πίνακα ελζγχου, μποροφν να απεικονιςτοφν. Θ Μνιμθ Γεγονότων μπορεί να αποκθκεφςει ζωσ και 1000 γεγονότα, και όταν φτάςει ςε αυτό το όριο το κάκε καινοφργιο Γεγονόσ κα διαγράφει το παλιό (το πρϊτο γεγονόσ). Ωσ εκ τοφτου τα τελευταία 2000 Γεγονότα κα είναι πάντα καταγεγραμμζνα. Με τθν πρόςβαςθ ςτο μενοφ τθσ Μνιμθσ Γεγονότων, υπάρχει θ δυνατότθτα ανάλυςθσ του των γεγονότων αρχίηοντασ με το πιο πρόςφατο και προχωρϊντασ ςτο παλαιότερο. Πταν εμφανίηεται ζνα ςυμβάν Συναγερμοφ που προκαλείται από μία ηϊνθ, πατϊντασ το πλικτρο (CLR) μία φορά, μασ ενθμερϊνει εάν το ςιμα που ςτάλκθκε από τον Dialler ζχει καταφζρει να επικοινωνιςει, ι όχι, για κάκε ζναν από τουσ τθλεφωνικοφσ αρικμοφσ. Ριζηοντασ το για δεφτερθ φορά απεικονίηεται θ αντίςτοιχθ ονομαςία τθσ Ηϊνθσ. Τα γεγονότα δεν ςτζλνονται, εάν κατά τθν διάρκεια προγραμματιςμοφ, δεν ζχει γίνει αντιςτοίχθςθ με τθλεφωνικό αρικμό ι εάν ςτο μενοφ Επιλογζσ Τθλεφϊνου θ επιλογι ςτο Listen Reply ζχει ρυκμιςτεί ςε NO. 70

72 Επαναφορά EEPROM Επαναφορά EEPROM ENT Είςτε ςίγουροι? CLR = NO, ENT = YES Με τθν επιβεβαίωςθ επαναφοράσ τθσ EEPROM γίνεται επαναφορά ολόκλθρου του πίνακα ελζγχου ςτισ αρχικζσ ρυκμίςεισ, εκτόσ από τθν Μνιμθ Γεγονότων. Πατιςτε (ENT) για επαναφορά των αρχικϊν ρυκμίςεων Πατιςτε (CLR) για ζξοδο Ενθμζρωςθ Firmware Ενθμζρωςθ Firmware ENT Κωδικόσ Επικοινωνίασ ****** Είςτε ςίγουροι? CLR = NO, ENT = YES Επιβεβαιϊνοντασ τθν αναβάκμιςθ Firmware διαγράφεται το λογιςμικό διαχείριςθσ του πίνακα ελζγχου. Αυτι θ διαγραφι κακιςτά τον πίνακα ελζγχου άχρθςτο μζχρι τθσ ολοκλιρωςθ τθσ αναβάκμιςθσ του Firmware μζςω του Θ/Υ. Αυτι θ διαδικαςία δεν διαγράφει τον προγραμματιςμό των παραμζτρων του πίνακα ελζγχου. Πλεσ οι ρυκμίςεισ που ςχετίηονται με τον αρικμό πλθκτρολογίων, προγραμματιςμό ηωνϊν, κωδικοφσ, τθλζφωνα κλπ παραμζνουν και μετά τθν αναβάκμιςθ. Ειςάγεται τον Κωδικό Επικοινωνίασ Πατιςτε (ENT) για διαγραφι του Firmware Πατιςτε (CLR) για ζξοδο!!ροσοχθ!! Εκτελζςτε αυτι τθ διαδικαςία μόνο εφόςον διακζτετε Θ/Υ με λογιςμικό για τθν αναβάκμιςθ του FIRMWARE του πίνακα ελζγχου. Σφνδεςμοσ USB ENT Σφνδεςμοσ USB > >> Για τθν ςφνδεςθ του κζντρου XTREAM με τον Θ/Υ μζςω USB απαιτείται θ ενεργοποίθςθ αυτοφ του πεδίου. Ρρϊτα βάηουμε το καλϊδιο USB ςτον κζντρο και ςτον H/Y και φςτερα πατάμε Σφνδεςμοσ USB >>> και ανοίγουμε το λογιςμικό XWIN. Συνζχεια ςτθν Επόμενθ ςελίδα 71

73 Διαγνωςτικό Αυτό το βιμα προγραμματιςμοφ επιτρζπει τον ζλεγχο μιασ ςειράσ παραμζτρων για να εξακριβωκεί θ ςωςτι εγκατάςταςθ. Είναι δυνατόν να ελζγξει τον πίνακα ελζγχου κακϊσ και τισ επεκτάςεισ. Δεν είναι δυνατόν να πραγματοποιιςει τθν διάγνωςθ των επεκτάςεων (SAT03 04 SATWS) Διαγνωςτικά ΕΝΤ Ρίνακασ Ελζγχου ENT Σφάλματα RS485 #1 3 [0.1000] Σφάλματα RS485 #1: Υποδεικνφει τθν ςωςτι λειτουργία του ςειριακοφ διαφλου RS485. Τα βζλθ επιτρζπουν τθν μετακίνθςθ ςτουσ διάφορουσ ελζγχουσ. Αποτυχία Τθλ. Κλιςθσ ENT Ανεπιτυχείσ Τθλεφωνικζσ Κλιςεισ: Σε αυτό το μενοφ είναι δυνατό να εξακριβωκεί θ κλιςθ που ιταν ανεπιτυχισ ςε διαφορετικζσ ςτιγμζσ. Ρατιςτε ENT για να δείτε τισ τθλεφωνικζσ κλιςεισ Εάν δεν εμφανιςτοφν τθλεφωνικζσ κλιςεισ, πατϊντασ ENT δεν κα ςασ επιτραπεί θ πρόςβαςθ ςτο παρακάτω μενοφ Επεκτάςεισ ΕΝΤ Ζνδειξθ Επζκτ. 1 (1.8) Κατανάλωςθ (Α) 0.0 FUSE.F3 (+out) OK Επεκτάςεισ Κατανάλωςθ (m A) Δείχνει τθν κατανάλωςθ των επεκτάςεων ςε m A, αποκλείοντασ τθν μπαταρία από τθν τροφοδοςία και τθν αντίςτοιχθ ζξοδοσ τθσ ςειρινασ (VPOT). F3 F4 F5 F6 F1 αςφάλειεσ Δείχνει τθν κατάςταςθ των αςφαλειϊν. Τα βζλθ επιτρζπουν τθν μετακίνθςθ ςτουσ διάφορουσ ελζγχουσ. FUSE.F4 (+out) OK FUSE.F5 (Linee) OK FUSE.F6 (VPOT) OK FUSE.F1 (V OC) OK 72

74 Τεςτ Ηωνϊν Τεςτ Ηωνϊν ΕΝΤ Ρίνακασ Ελζγχου ΕΝΤ Ρλθκτρολόγια ΕΝΤ I.BA 1 S sssssssssss I. BA. 1 D nnnnnnnnnn I. EX. 1 S ssssssssssss I. EX. 1 D nnnnnnnnnn KBD 1 MEMO nnnnnnnnnnnnnn Θ λειτουργία Τεςτ Ηωνϊν επιτρζπει τθν εμφάνιςθ τθσ κατάςταςθσ όλων των Ηωνϊν του Ρίνακα Ελζγχου / Ρλθκτρολογίων / Επεκτάςεων. Με το πλικτρο (5), μπορείτε να ενεργοποιιςετε ι να απενεργοποιιςετε τθ λειτουργία Μνιμθσ. Επίςθσ με τθν ζξοδο και τθν είςοδο ςτθ λειτουργία MEMO όλεσ οι προθγοφμενεσ μνιμεσ διαγράφονται. Με το πλικτρο (CLR) βγαίνετε από τθ λειτουργία Τεςτ Ηωνϊν. Τα βζλθ επιτρζπουν τθν επιλογι τθσ ομάδασ των ηωνϊν που κα εμφανιςτοφν Τα ςιματα λζξεων (MEMO) όπου θ λειτουργία απομνθμόνευςθσ είναι ενεργι ζχουν ωσ αποτζλεςμα τθν απομνθμόνευςθ ςτθν περίπτωςθ παραβίαςθσ μίασ ι περιςςότερων ηωνϊν. Σθμείωςθ: για τισ γραμμζσ των πλθκτρολογίων θ λειτουργία MEMO είναι πάντα ενεργι και δεν μπορεί να απενεργοποιθκεί. Ρρόςκ. Επεκτ. 1 [1.32] I. BA. 1 S sssssssssss I. BA. 1 D nnnnnnnnn I.EX. 1 S nnnnnnnnnn I.EX. 1 D nnnnnnnnnn Αναμονι Μενοφ Αναμονι Μενοφ ENT Χρόνοσ : (Λεπτά) 60 Με τθν πρόςβαςθ ςε αυτό το μενοφ, δίνεται θ δυνατότθτα αποκλειςμοφ όλων των ςθμάτων ςυναγερμοφ για 60 λεπτά, προκειμζνου να είναι πιο άνετθ θ εγκατάςταςθ ι θ ςυντιρθςθ του ςυςτιματοσ. Ο χρόνοσ μπορεί να επανζλκει ςτα 60 λεπτά με ζξοδο και είςοδο πάλι ςε αυτό το μενοφ ι πατϊντασ οποιοδιποτε πλικτρο. EEPROM Version EEPROM Version ENT EEPROM Ζκδοςθ V 1.2 Το Software version του πίνακα ελζγχου εμφανίηεται ςε αυτό το μενοφ. To Software Version του πλθκτρολογίου εμφανίηεται πατϊντασ ταυτόχρονα τα πλικτρα (ESC) & (CLR). Τζλοσ προγραμματιςμοφ και επιςτροφι ςτο ςτάδιο Εγκατάςταςθ 73

75 Επαναφορά Κωδικϊν Αποςφνδεςθ Τομζων Στθν περίπτωςθ απϊλειασ του Κωδικοφ Εγκαταςτάτθ, ο προγραμματιςμόσ του Ρίνακα Ελζγχου κακίςταται αδφνατοσ. Είναι δυνατι θ επαναφορά του κωδικοφ με τθν παρακάτω διαδικαςία: 1. Βραχυκυκλϊςτε τθ γζφυρα S1 που βρίςκεται πάνω ςτθν πλακζτα του πίνακα ελζγχου. 2. Πατιςτε και ελευκερϊςτε το πλικτρο Reset που βρίςκεται πάνω ςτθν πλακζτα του πίνακα ελζγχου. 3. Σο Alarm Relay ενεργοποιείται μετά από μερικά δευτερόλεπτα. Μόλισ το κάνει βγάλτε τθ γζφυρα από το S1. 4. Σο Alarm Relay επαναδιεγείρεται αυτόματα μετά από 2 περίπου δευτερόλεπτα. 5. Ο πίνακασ ελζγχου αφοπλίηει τυχόν οπλίςεισ που υπιρχαν. 6. Ο κωδικόσ εγκαταςτάτθ ζχει επανζλκει ςτθν αρχικι τιμι (000000). 6.1 Ειςαγωγι XWIN Κεφάλαιο 6 : XWIN Το XWIN είναι το λογιςμικό τθσ AVS για τον πλιρθ προγραμματιςμό του πίνακα ελζγχου XTREAM. Θ ςφνδεςθ μπορεί να γίνει μζςω καλωδίου USB αλλά και εξ αποςτάςεωσ χρθςιμοποιϊντασ modem 56K ι μζςω καναλιοφ GSM. Το XWIN χρθςιμοποιείται και για τθν αναβάκμιςθ firmware του πίνακα ελζγχου με ςφνδεςθ ςτθν κφρα USB που βρίςκεται πάνω ςτθν θλεκτρονικι πλακζτα του. Το λογιςμικό μασ δίνει τθν δυνατότθτα παρακολοφκθςθσ, πλιρθ ελζγχου και διαχείριςθσ του κζντρου ςε πραγματικό χρόνο. 6.2 Εγκατάςταςθ Αφοφ ολοκλθρωκεί θ εγκατάςταςθ του λογιςμικοφ XWIN, ανοίγει ζνα παράκυρο που μασ προτρζπει να επιλζξουμε εάν κα ςυνδεκοφμε ωσ Διαχειριςτισ ι Χριςτθσ. Επιλζγουμε Διαχειριςτισ. Στο επόμενο βιμα μασ προτρζπει να ορίςουμε ζναν κωδικό πρόςβαςθσ, απαραίτθτοσ για τθν αςφάλεια του λογιςμικοφ κακϊσ και ζνα όνομα. Υπάρχει θ δυνατότθτα αλλαγισ τθσ γλϊςςασ από Λταλικά (εργοςταςιακι ρφκμιςθ) ςε Αγγλικά. Ρατιςτε OK για να ολοκλθρωκεί θ διαδικαςία. 74

76 Στο περιβάλλον εργαςίασ του προγράμματοσ XWIN που φαίνεται ςτθν παρακάτω εικόνα, διακρίνουμε 6 επιλογζσ (πλικτρα). Control Panel Manager: ςε αυτό το μενοφ δίνεται θ δυνατότθτα διαχείριςθσ των Clients. Program Options: ςε αυτό το μενοφ δίνεται θ δυνατότθτα επιλογισ του τρόπου αναβάκμιςθσ του προγράμματοσ XWIN Connection Manager: ςε αυτό το μενοφ δίνεται θ δυνατότθτα επιλογισ του τρόπου ςφνδεςθσ με τον πίνακα ελζγχου (RS τθλεφωνικι γραμμι USB). Account Manager: ςε αυτό το μενοφ δίνεται θ δυνατότθτα οριςμοφ του λογαριαςμοφ ςφνδεςθσ (connection account), εάν το λογιςμικό XWIN είναι εγκατεςτθμζνο ςε διαδικτυακοφσ servers. Synchronize: ςε αυτό το μενοφ δίνεται θ δυνατότθτα ςυγχρονιςμοφ μεταξφ των δεδομζνων που υπάρχουν ςτο PC με αυτά που βρίςκονται ςτον απομακρυςμζνο server. Exit: ζξοδοσ από το πρόγραμμα. 6.3 Αναβάκμιςθ XWIN Το επόμενο βιμα είναι θ αναβάκμιςθ του προγράμματοσ XWIN. Θ αναβάκμιςθ μπορεί να γίνει με δφο τρόπουσ: 1) αναβάκμιςθ μζςω αρχείου ZIP και 2) μζςω Internet εφόςον ο Θ/Υ βρίςκεται εκείνθ τθ ςτιγμι ςυνδεδεμζνοσ ςτο Internet. 1. Αναβάκμιςθ XWIN μζςω αρχείου ZIP: Στο μενοφ Program Options επιλζγουμε Upgrade through ZIP file. Ανοίγει ζνα παράκυρο για να επιλζξετε το αρχείο zip. Το αρχείο δεν πρζπει να ξε ηιπαριςτεί, θ φόρτωςι του γίνεται ςε μορφι Ηip. Αφοφ επιλεγεί το αρχείο, το πρόγραμμα επανεκκινείται και ηθτάει ξανά κωδικό. Ειςάγουμε το κωδικό που κζςαμε κατά τθν πρϊτθ εγκατάςταςθ. 75

77 2. Αναβάκμιςθ XWIN μζςω Internet: Εφόςον ο H/Y είναι ςυνδεδεμζνοσ ςτο Internet, επιλζγουμε Program Options Upgrade through Internet START και το πρόγραμμα ενθμερϊνεται αυτόματα. Σθμείωςθ: ενδεχομζνωσ θ αναβάκμιςθ να μθν είναι εφικτι λόγω ρυκμίςεων αςφάλειασ που ζχουν γίνει για προςταςία ςτο εκάςτοτε δίκτυο. Γι αυτό τον λόγο θ αναβάκμιςθ μζςω zip file είναι θ προτεινόμενθ. 6.4 Σφνδεςθ πίνακα XTREAM μζςω USB 1. Απαιτείται να ορίςουμε ςτον πίνακα μζςω του πλθκτρολογίου Α300 τον εξαψιφιο Κωδικό Επικοινωνίασ. Ειςάγουμε τον κωδικό Εγκαταςτάτθ και (ΕΝΤ) Μετακινοφμαςτε με τα πλικτρα (ON) και (HO) ςτο πεδίο Κωδικοί Service Ρατάμε (ENT) και ςτο πεδίο Κωδικόσ επικοινωνίασ ειςάγουμε τον κωδικό που επικυμοφμε πατϊντασ πρϊτα (CLR) αφοφ ειςάγουμε το κωδικό πατάμε (ENT) για οριςτικοποίθςθ. Με (ESC) βγαίνουμε ζξω. 2. Απαιτείται να ορίςουμε ςτον πίνακα ελζγχου μζςω του Ρλθκτρολογίου τον εξαψιφιο Κωδικό απομακρυςμζνου χειριςμοφ. Ειςάγουμε τον κωδικό Εγκαταςτάτθ και (ΕΝΤ) Μετακινοφμαςτε με τα πλικτρα (ON) και (HO) ςτο πεδίο Τθλεφωνθτισ Ρατάμε (ENT) και ςτο πεδίο Απομακρυςμζνοσ Χειριςμόσ πατϊντασ (ΕΝΤ) Κωδικόσ Λογαριαςμοφ (CLR) και ειςάγουμε τον ίδιο κωδικό που ορίςαμε ςτο παραπάνω βιμα αφοφ ειςάγουμε το κωδικό πατάμε (ENT) για οριςτικοποίθςθ. 3. Συνδζουμε το καλϊδιο USB ςτον πίνακα XTREAM και ςτον Θ/Υ. 4. Από το πλθκτρολόγιο Α300 του κζντρου ενεργοποιοφμε τθ ςφνδεςθ USB. Ειςάγουμε τον Κωδικό Εγκαταςτάτθ και (ΕΝΤ) Μετακινοφμαςτε με τα πλικτρα (ON) και (HO) ςτο πεδίο Σφνδεςμοσ USB Ρατάμε (ENT) και εμφανίηεται ςτθν οκόνθ του πλθκτρολογίου Σφνδεςμοσ USB >>>. 5. Το επόμενο βιμα είναι να ορίςουμε τουσ clients για το πρόγραμμα XWIN. Ρατϊντασ ςτθν επιλογι Control Panel Manager New ανοίγει το παρακάτω παράκυρο 76

78 όπου μασ προτρζπει να επιλζξουμε τον πίνακα που κζλουμε να ςυνδεκοφμε (XTREAM 6 ι 32 ι 64). Τα πεδία Name και Code είναι υποχρεωτικά. Στο πεδίο Name κζτουμε το όνομα που επικυμοφμε. Στο πεδίο Code κζτουμε τον κωδικό επικοινωνίασ που ορίςαμε ςτο βιμα 1. Ρατάμε Forward. 6. Στο μενοφ που εμφανίηεται πατάμε τθν επιλογι Synchronize PC ϊςτε το πρόγραμμα XWIN να πάρει τισ υπάρχουςεσ ρυκμίςεισ του πίνακα. Επιλζγουμε ςτο επόμενο παράκυρο διαλόγου USB Link OK και ζπειτα START. 7. Αφοφ ολοκλθρωκεί το «διάβαςμα» του πίνακα από το πρόγραμμα, πατϊντασ Show / Modify βλζπουμε τισ υπάρχουςεσ ρυκμίςεισ του πίνακα. Σθμείωςθ : θ επιλογι Synchronize Control κάνει τθν αντίκετθ λειτουργία δθλαδι «γράφει» τισ ρυκμίςεισ που υπάρχουν ςτο XWIN, τισ γράφει ςτον Ρίνακα. 77

79 6.5 Ρεριγραφι του interface του προγράμματοσ XWIN Show / Modify: προγραμματιςμόσ των παραμζτρων του πίνακα ελζγχου Print Programming: επιτρζπει τθν εκτφπωςθ του προγραμματιςμοφ του πίνακα ελζγχου, επιλζγοντασ τουσ επικυμθτοφσ τομείσ Archive / Save: δίνει τθ δυνατότθτα αποκικευςθσ των διάφορων τροποποιιςεων του προγραμματιςμοφ ειςάγοντασ ςθμειϊςεισ. Τα προγράμματα αποκθκεφονται αυτόματα μετά από κάκε ςυγχρονιςμό. DB Active: ςε αυτό το μενοφ δίνει τθ δυνατότθτα να δοφμε όλεσ τισ αυτόματεσ αποκθκεφςεισ που δεν πραγματοποιικθκαν για τον ςυγκεκριμζνο client. Στθ ςυνζχεια είναι δυνατό να ανακτιςουμε μία ςυγκεκριμζνθ αποκικευςθ και να τθν φορτϊςουμε ςτον πίνακα ελζγχου. Load from File: επιτρζπει τθν φόρτωςθ ενόσ ςυγκεκριμζνου client. Save on File: επιτρζπει τθν αποκικευςθ ενόσ ςυγκεκριμζνου client. Update Firmware: επιτρζπει τθν ενθμζρωςθ firmware του πίνακα ελζγχου. Ρρωτοφ ειςζλκετε ςτο ςυγκεκριμζνο μενοφ, βεβαιωκείτε ότι ζχετε το ςωςτό αρχείο.bim για το ςυγκεκριμζνο πίνακα (Xtream 6 ι 32 ι 64). Αυτι θ λειτουργία απαιτεί προςεκτικι τιρθςθ των ενεργειϊν που πρζπει να γίνουν με ςυγκεκριμζνθ ςειρά. Ραρακάτω περιγράφεται θ διαδικαςία αναβάκμιςθσ του πίνακα ελζγχου μζςω αυτισ τθσ επιλογισ. Voice Recordings: δίνει τθ δυνατότθτα μεταφοράσ αρχείων θχογραφιςεων file.wav από τον Θ/Υ ςτον πίνακα ελζγχου και το αντίςτροφο. Update Voice Recordings: επιτρζπει τθν αλλαγι αντικατάςταςθ ολόκλθρου του πακζτου εγγραφισ φωνισ για φόρτωςθ γλϊςςασ άλλου ζκνουσ. Add single: επιτρζπει τθ φόρτωςθ ενόσ μεμονωμζνου θχογραφθμζνου μθνφματοσ. Manage Archive: επιτρζπει τθ δθμιουργία ενόσ καταλόγου αρχείων για τθ μεταφορά τουσ ςτον πίνακα ελζγχου. Σθμείωςθ: θ μεταφορά αρχείων γίνεται μζςω ςφνδεςθσ USB / PSTN / GSM. Create Voice: ανοίγει τθν εφαρμογι για δθμιουργία φωνθτικϊν θχογραφιςεων.wav μζςω κειμζνου. Θ γλϊςςα που μετατρζπονται τα αρχεία κειμζνου πρζπει πρϊτα να φορτωκεί και να επιλεχκεί ςτισ ρυκμίςεισ υπολογιςτι. Record Voice: εκκινεί τθν λειτουργία εγγραφισ ιχου που επιτρζπει τθν εγγραφι ενόσ αρχείου.wav εφόςον ο υπολογιςτισ είναι εξοπλιςμζνοσ με μικρόφωνο. Synchronize PC: μεταφορά των ρυκμίςεων που υπάρχουν ςτον πίνακα ελζγχου, ςτον Θ/Υ. Synchronize Control Unit: μεταφορά των ρυκμίςεων που υπάρχουν ςτον Θ/Υ, ςτον πίνακα ελζγχου. Spot Alignment: επιτρζπει τθν ςφνδεςθ με τον πίνακα ελζγχου και εμφανίηει τον προγραμματιςμό. Αλλαγζσ που γίνονται ςτο ΧWIN χρωματίηονται ϊςτε να είναι εμφανείσ. Ο προγραμματιςμόσ μεταφζρεται όταν ο ςυγχρονιςμόσ ενεργοποιθκεί. Ρροκειμζνου να είναι εφικτόσ ο ςυγχρονιςμόσ, είναι απαραίτθτο πρϊτα να ζχουν ενεργοποιθκεί : 1. Κωδικόσ επικοινωνίασ ςτον πίνακα ελζγχου ϊςτε να γίνει ενεργοποίθςθ τθσ USB ςφνδεςθσ. 2. Στον πίνακα ελζγχου και ςτον Θ/Υ, ο κωδικόσ Client ςτο XWIN να είναι ο ίδιοσ με τον κωδικό απομακρυςμζνθσ επικοινωνίασ ςτον πίνακα ελζγχου. 78

80 Real Time Mode: επιτρζπει τθ ςφνδεςθ ςε πραγματικό χρόνο με τον πίνακα ελζγχου, προβάλλοντασ τθν κατάςταςθ του ςυςτιματοσ (κατανάλωςθ - αςφάλειεσ - ζλεγχοσ τθλεφωνθτι γραμμζσ ειςόδου ζξοδοι O.C. και ζλεγχοσ αρχείων γεγονότων. Σθμείωςθ: για τθν ενεργοποίθςθ αυτισ τθσ λειτουργίασ είναι απαραίτθτο ο κωδικόσ Χριςτθ που χρθςιμοποιείται να ζχει ενεργοποιθμζνθ τθ λειτουργία RTC. Θ ενεργοποίθςθ RTC μζςω πλθκτρολογίου A300 περιγράφεται ακριβϊσ παρακάτω. Ειςάγουμε τον κωδικό Εγκαταςτάτθ και (ΕΝΤ) Μετακινοφμαςτε με τα πλικτρα (ON) και (HO) ςτο πεδίο Ρροφίλ Χριςτθ Ρατάμε (ENT) και ςτο πεδίο Απομακρυςμζνοσ Χειριςμόσ πατϊντασ (ΕΝΤ) Ρροφίλ Χριςτθ *1..8+ (ENT) και ενεργοποίθςθ λειτουργίασ RTC. 6.6 Κωδικόσ Επικοινωνίασ και Κωδικόσ Απομακρυςμζνου Χειριςμοφ ςτο XWIN 79

81 6.7 Ενθμζρωςθ Firmware το κζντρου XTREAM Επικοινωνιςτε με τον εκπρόςωπο τθσ AVS, ϊςτε να ςασ αποςταλεί θ αναβάκμιςθ του κζντρου. Το αρχείο που κα ςασ ςταλεί είναι ςε μορφι.bim. Αποκθκεφςτε τον φάκελο ςτθν επιφάνεια εργαςίασ του Υπολογιςτι ςασ. 1. Από το πλθκτρολόγιο A300 επιλζξτε το μενοφ Ενθμζρωςθ Firmware ειςάγετε τον κωδικό και επιλζξτε YES. 2. Μόνο τϊρα ςυνδζςτε το καλϊδιο USB μεταξφ του Θ/Υ και του πίνακα. 3. Εκκινιςτε το λογιςμικό XWIN, ειςάγετε τον κωδικό που αντιςτοιχεί ςτον πίνακα ελζγχου ςαν client 4. Από το interface του XWIN επιλζξτε Upgrade Firmware 80

82 5. Σε αυτό το ςθμείο, το πρόγραμμα ςασ ηθτάει να προςδιορίςετε τθν τοποκεςία του αρχείου για να ολοκλθρωκεί θ αναβάκμιςθ. Επιλζξτε τον φάκελο που περιζχει το αρχείο.bim 6. Το πρόγραμμα κα ανοίξει ζνα παράκυρο όπου κα αρχίςουν να τρζχουν διάφορα αρικμθτικά δεδομζνα. Θ διαδικαςία αυτι διαρκεί περίπου 1 λεπτό. Φςτερα το πρόγραμμα ςασ ειδοποιεί να αποςυνδζςετε το καλϊδιο USB από τον πίνακα ελζγχου και να πατιςετε το Reset που βρίςκεται πάνω ςτθν θλεκτρονικι πλακζτα του πίνακα. 7. Τϊρα το πρόγραμμα μπορεί να τερματιςτεί. 8. Ο πίνακασ κα τεκεί ξανά ςε λειτουργία με το νζο Firmware. Ρεριμζνετε ϊςτε ο πίνακασ να ολοκλθρϊςει τθν ανίχνευςθ των ςυςκευϊν που είναι ςυνδεδεμζνα πάνω του (π.χ. πλθκτρολόγια). Για να επιβεβαιωκείτε ότι θ ενθμζρωςθ ζγινε ςωςτά, ειςζλκετε ςτο μενοφ εγκατάςταςθσ και επιλζξτε Eeprom Version. Οι ρυκμίςεισ του πίνακα δεν ζχουν διαγραφεί, απλά ζχει ενθμερωκεί το firmware του πίνακα. 81

83 ΡΑΑΤΘΜΑ Επεκτάςεισ και παρελκόμενα των κζντρων XTREAM XSAT8 Θ πλακζτα επζκταςθσ XSAT8 είναι για τθν επζκταςθ ηωνϊν (μεμονωμζνεσ αλλά και με διπλαςιαςμό) θ οποία μπορεί να ςυνδεκεί μζςω τθσ κφρασ RS485 με χριςθ τεςςάρων καλωδίων. Ο προγραμματιςμόσ του γίνεται μζςω του πλθκτρολογίου του πίνακα Xtream ςτον οποίο ζχει ςυνδεκεί ι μζςω H/Y με χριςθ του λογιςμικοφ XWIN. Θ πλακζτα μπορεί να τοποκετθκεί ςτο κουτί (Housing) του κζντρου XTREAM ι ςε κουτί CONT SX. Εικόνα 7.1: Ρλακζτα επζκταςθσ XSAT8 Ηϊνεσ : +10 (που μποροφν να διπλαςιαςτοφν ςε 20) Ζξοδοι OC : +8 προγραμματιηόμενοι ζξοδοι O.C. ςτον pin connector (για ςφνδεςθ πλακζτασ relay MR4 ι MR8) Κερμοκραςία λειτουργίασ : +5 O C / +40 O C Ονομαςτικι τάςθ λειτουργίασ : 10.5 V ζωσ 15 V DC Κατανάλωςθ: 40 m A Μικροφ μεγζκουσ ϊςτε να μπορεί να ειςαχκεί με ευκολία ςε κουτί CONTSX Εικόνα 7.2: Σχεδιάγραμμα XSAT8 82

84 +, DA, DB, - : Είςοδοσ RS485 για ςφνδεςθ ςτον πίνακα Xtream +,- : Ζξοδοσ τροφοδοςίασ L1,L2 L10 : Είςοδοι Ηωνϊν DIP 1,2,3,4 : Διεφκυνςθ (address) τθσ πλακζτασ DIP 5 : Δεν χρθςιμοποιείται OC 1,2 8 : Ζξοδοι Open Collector (pin connector) S1 : Δεν χρθςιμοποιείται S2 : Βραχυκυκλωμζνο αποκλειςμόσ του Tamper τθσ πλακζτασ Ανοιχτό περιλαμβάνεται το Tamper τθσ πλακζτασ Σθμείωςθ: Θ μζγιςτθ απόςταςθ τθσ γραμμισ RS485 είναι τα 600 μζτρα MR4 Εικόνα 7.3: Ρλακζτα MR4 με Relay για τισ εξόδουσ OC του πίνακα XTREAM Θ πλακζτα MR4 αποτελείται από 4 relay για τισ εξόδουσ O.C. του πίνακα Xtream. Μπορεί να ςυνδεκεί και δεφτερθ πλακζτα ςτθν πρϊτθ ϊςτε να προςτεκοφν επιπλζον άλλα 4 relay ζξοδων O.C. Κάκε relay μπορεί να οδθγθκεί και από περιςςότερεσ από μία ανεξάρτθτεσ ηϊνεσ. Εικόνα 7.4: Σχεδιάγραμμα MR4 Ονομαςτικι Τάςθ: 12V DC 83

85 Κατανάλωςθ: 18 m A για κάκε Relay Επαφι Relay: 500 m A 24V Κερμοκραςία Λειτουργίασ: +5 o C ζωσ +40 ο C Συνδζςεισ: J1: ςτισ εξόδουσ OC του πίνακα Xtream J2: ςτο J1 τθσ δεφτερθσ πλακζτασ MR4 (εφόςον χρθςιμοποιείται δεφτερθ πλακζτα) +/- : Τροφοδοςία Dip Switch Εφόςον χρθςιμοποιθκοφν 2 πλακζτεσ MR4, δίνεται θ δυνατότθτα να ςυνδζςετε οποιαδιποτε ζξοδο με οποιοδιποτε Relay τθσ κάκε πλακζτασ όπωσ φαίνεται ςτον παρακάτω πίνακα. Ρροςοχι: δεν ςυνίςταται θ αντιςτοίχθςθ πολλϊν Relay ςε μία μόνο ζξοδο O.C. Dip Switch Σφνδεςθ 1 O.C. 1 ςτο ελζ 1 2 O.C. 5 ςτο ελζ 1 3 O.C. 2 ςτο ελζ 2 4 O.C. 6 ςτο ελζ 2 5 O.C. 3 ςτο ελζ 3 6 O.C. 7 ςτο ελζ 3 7 O.C. 4 ςτο ελζ 4 8 O.C. 8 ςτο ελζ 4 MR8 Θ πλακζτα MR8 αποτελείται από 8 relay για τισ εξόδουσ O.C. του πίνακα XTREAM. Κάκε Relay μπορεί να οδθγθκεί και από περιςςότερεσ από μία ανεξάρτθτεσ ηϊνεσ. Εικόνα 7.5: Σχεδιάγραμμα MR8 Ονομαςτικι Τάςθ: 12V DC 84

86 Κατανάλωςθ: 18 m A για κάκε Relay Επαφι Relay: 500 m A 24V Κερμοκραςία Λειτουργίασ: +5 o C ζωσ +40 ο C Συνδζςεισ: J1 : είςοδοσ αςφρματων επεκτάςεων (SAT W / INT W) J2 : ςτισ εξόδουσ OC του κζντρου +/- : Τροφοδοςία C1, C2 C8 : common X1, X2 X8 : Επαφι Normally Open ι Normally Closed (ανάλογα τισ κζςθ των S1, S2 S8) S1,S2 S8 : Κζςθ 1 Normally Closed Κζςθ 2 Normally Open Ρροςοχι: όταν θ πλακζτα τροφοδοτείται από τισ ειςόδουσ +/-, δεν κα πρζπει να πρζπει να υπάρχει ςτον connector J1 τροφοδοςία. AMBLIBUS Λαμβάνοντασ υπόψθ ότι οποιαδιποτε επζκταςθ ι πλθκτρολόγιο ςυνδεδεμζνο ςτθ κφρα RS485 του πίνακα, θ απόςταςθ δεν κα πρζπει να υπερβαίνει τα 600 μζτρα, θ μονάδα Amplibus παρζχει απομόνωςθ αλλά ταυτόχρονα και ενίςχυςθ τθσ γραμμισ RS485 διπλαςιάηοντάσ τθν (δθλαδι 1200 μζτρα). Μποροφν να ςυνδεκοφν ζωσ 2 μονάδεσ Amplibus ςε μία γραμμι RS485. Εικόνα 7.6: Ρλακζτα AMBLIBUS Είςοδοσ Master Bus: είςοδοσ τθσ γραμμισ RS485 που επικυμοφμε τθν ενίςχυςθ αλλά και απομόνωςι τθσ. Απαραίτθτθ θ ςφνδεςθ των DA και DB αλλά και τθσ τροφοδοςίασ από τον πίνακα ςτα +,-. Ζξοδοσ Slave Bus: θ ενιςχυμζνθ ζξοδοσ τθσ RS485 που ζρχεται από τθν είςοδο Master Bus. Θ τροφοδοςία τθσ εξόδου ζρχεται κατευκείαν από τθν είςοδο Master Bus και προςτατεφεται από τθν αςφάλεια F1. Θ κωράκιςθ του καλωδίου Slave Bus πρζπει να ςυνδζεται απευκείασ με τθ κωράκιςθ του καλωδίου Master Bus που πρζπει επίςθσ να ςυνδζεται ςτον πίνακα ελζγχου. Ζξοδοσ Opto Slave Bus: ενιςχυμζνθ αλλά και απομονωμζνθ ζξοδοσ τθσ γραμμισ RS485 που ζρχεται από τθν είςοδο Master Bus. Θ επικοινωνία των δεδομζνων γίνεται χωρίσ καμία ςφνδεςθ μεταξφ Master και Opto-Slave bus. Ρροκειμζνου να τροφοδοτθκοφν οι απομονωτζσ (isolators) που περιλαμβάνονται ςτθν πλακζτα Amblibus, θ τροφοδοςία τουσ πρζπει να είναι διαφορετικι από αυτι του Master 85

87 Bus. H κωράκιςθ του καλωδίου Opto-Slave πρζπει να ςυνδζεται απ ευκείασ με τθν πθγι τροφοδοςίασ του. Σε περίπτωςθ βραχυκυκλϊματοσ ι βανδαλιςμοφ του εξοπλιςμοφ που είναι ςυνδεδεμζνοσ ςτισ εξόδουσ Slave ι Opto-Slave, ο εξοπλιςμόσ που είναι ςυνδεδεμζνοσ ςτο Master Bus διατθρεί τθν λειτουργία του κανονικά. Οι είςοδοι και ζξοδοι είναι θλεκτρικά απομονωμζνεσ για τθν αποφυγι οποιαςδιποτε επίδραςθσ ςτθν κφρια ςειριακι γραμμι Master Bus ςε περίπτωςθ κεραυνοφ. Ονομαςτικι τάςθ τροφοδοςίασ Master Bus: 13.8V +/- 10% Ονομαςτικι τάςθ τροφοδοςίασ Opto-Slave Bus : 13.8V +/- 10% Κατανάλωςθ Master Bus : 30m A Κατανάλωςθ Opto Slave Bus : 11m A Διαςτάςεισ: 820 x 540 x 200 mm Κερμοκραςία λειτουργίασ : +5 O C / +40 O C Μζγιςτοσ αρικμόσ Amblibus ςε πίνακα Xtream: 2 Εικόνα 7.7: Σχεδιάγραμμα AMBLIBUS MASTER SLAVE OPTO-SLAVE + Κετικόσ πόλοσ τροφοδοςίασ Master Bus DA DB Είςοδοσ ςειριακισ γραμμισ RS485 - Αρνθτικόσ πόλοσ τροφοδοςίασ Master Bus + Κετικόσ πόλοσ Τροφοδοςίασ Slave Bus ( προςτατεφεται από αςφάλεια F1) DA DB Ενιςχυμζνθ ζξοδοσ ςειριακισ γραμμισ RS485 - Αρνθτικόσ πόλοσ τροφοδοςίασ Slave Bus + Κετικόσ πόλοσ τροφοδοςίασ Opto-Slave Bus DA DB Ενιςχυμζνθ και απομονωμζνθ ζξοδοσ ςειριακισ γραμμισ RS485 - Αρνθτικόσ πόλοσ τροφοδοςίασ Opto-Slave Bus + Κετικι ζξοδοσ (προςτατεφεται από αςφάλεια F1) Ραρζχει ζναν αρνθτικό πόλο που γίνεται άπειρο ςτθν περίπτωςθ ςφάλματοσ τθσ αςφάλειασ F1, τθσ πλακζτασ Amblibus ι οποιαςδιποτε ςυςκευισ που είναι ςυνδεδεμζνθ ςτισ γραμμζσ Slave ι Opto-Slave. T Επαφι Tamper που αναφζρεται ςτο Tamper τθσ πλακζτασ Amblibus και ςυνδζεται με μία 24ωρθ ηϊνθ του πίνακα XTREAM. FA T LED VT Αναμμζνο: κανονικι λειτουργία Σβθςτό: ςφάλμα ςτθν αςφάλεια F1 ι δεν υπάρχει τροφοδοςία ςτθν γραμμι 86

88 JUMPER Αςφάλεια S1 S2 S3 F1 Master. Δεν χρθςιμοποιείται Δεν χρθςιμοποιείται Δεν χρθςιμοποιείται XGSM Μονάδα XGSM που ενςωματϊνεται ςτα κζντρα XTREAM 6 XTREAM 32 XTREAM 64 XTREAM 640. Το XGSM αςφαλίηει το ςφςτθμα από επεμβάςεισ ςτθν τθλεφωνικι γραμμι χάρθ ςτθν υποςτιριξθ του GSM καναλιοφ, κάνοντασ ςυνεχείσ δοκιμζσ ςτθ γραμμι PSTN μετατρζποντασ τισ τθλεφωνικζσ κλιςεισ ςε GSM όταν αυτό είναι απαραίτθτο. Οι ςυνεχείσ δοκιμζσ τθσ PSTN γίνονται από τον μικροεπεξεργαςτι του XGSM. Επιτρζπει τθν πραγματοποίθςθ αυτόματων κλιςεων και ςφντομων μθνυμάτων SMS. Επίςθσ επιτρζπει τθν απομακρυςμζνθ διαχείριςθ μζςω SMS ςτουσ εξουςιοδοτθμζνουσ αρικμοφσ (λειτουργία RTC). Αποςτολι ςφντομων μθνυμάτων SMS SMS εντολϊν από τουσ εξουςιοδοτθμζνουσ αρικμοφσ Λειτουργία RTC με αναγνϊριςθ κλιςθσ Αποκλειςμόσ RTC μθ εξουςιοδοτθμζνων αρικμϊν Ζλεγχοσ πίςτωςθσ και θμερομθνίασ λιξεωσ τθσ κάρτασ SIM Απομακρυςμζνοσ προγραμματιςμόσ του ςυςτιματοσ. Εικόνα 7.8: Ρλακζτα XGSM INT4 WS-BEO To INT4 WS-BEO αποτελεί ζναν αυτόνομο αςφρματο δζκτθ ςτον οποίο μποροφν να ςυνδεκοφν αςφρματα Radar και επαφζσ τθσ AVS. Θ πλακζτα περιζχεται ςε κερμοπλαςτικό κουτί για καλφτερθ απόδοςθ του δζκτθ. Μπορεί να τοποκετθκεί και μακριά από τθ μονάδα ελζγχου ανάλογα με τισ απαιτιςεισ τθσ εγκατάςταςθσ. 87

89 Συχνότθτα 868 MHz Διαμόρφωςθ Συχνότθτασ (FM) 4 είςοδοι ηωνϊν με αυτόματθ ανίχνευςθ Tamper και ςυναγερμοφ 4 ζξοδοι OC για ςφνδεςθ με πλακζτα Relay, 3 ζξοδοι (με διεφκυνςθ) για χαμθλι μπαταρία ανιχνευτϊν και κορφβου και 1 ζξοδοσ OC για Tamper. Εποπτευόμενο ςφςτθμα με προγραμματιηόμενθ ζξοδο Ρρογραμματιςμόσ από το πλθκτρολόγιο του πίνακα ι μζςω λογιςμικοφ XWIN Εικόνα 7.9: Ρλακζτα INT4 WS-BEO Τάςθ τροφοδοςίασ 10.5 V ζωσ 15 V DC Κερμοκραςία λειτουργίασ : +5 O C / +40 O C Διαςτάςεισ κουτιοφ: 135 x 110 x 49mm Διαςτάςεισ πλακζτασ : 102 x 75 mm Κατανάλωςθ: 26 m A ζωσ 35 m A Πςον αφορά τθ μετάδοςθ του ςιματοσ ζχει δοκεί ιδιαίτερθ ζμφαςθ για τθν βζλτιςτθ απόδοςθ και αξιοπιςτία του ςυςτιματοσ. Κάκε Radar τροφοδοτείται με μπαταρία 3V (lithium) με χρόνο ηωισ περίπου τα 2 χρόνια. Το ςφςτθμα είναι ζτςι προγραμματιςμζνο ϊςτε να δίνει ζνδειξθ Χαμθλι Μπαταρία πριν εξαντλθκοφν εντελϊσ. Επίςθσ, προκειμζνου να εξοικονομθκεί ενζργεια οι ανιχνευτζσ κίνθςθσ μποροφν να λειτουργιςουν και ςε Safe Mode που επιτρζπει τθν μετάδοςθ του ςυναγερμοφ μόνο μετά από 3 λεπτά ςυνεχοφσ θρεμίασ ςτον χϊρο. Αυτό ςθμαίνει ότι οι ανιχνευτζσ που είναι τοποκετθμζνοι ςε χϊρο με πολφ κίνθςθ παραμζνουν ανενεργοί αποφεφγοντασ ζτςι τα false alarms. Θ μετάδοςθ του ςιματοσ ςε χϊρουσ με πολλά εμπόδια όπωσ τοίχουσ, ζπιπλα, μεταλλικά αντικείμενα κλπ προκαλεί το φαινόμενο να δθμιουργοφνται υψθλισ ευαιςκθςίασ ηϊνεσ και ηϊνεσ ςκιά όπου το ςιμα είναι πολφ αδφναμο ι και απϊν. Αυτό ςυμβαίνει επειδι τα ςιματα ακτινοβολοφνται από το ίδιο ςθμείο (πομπό) αλλά ανακλοφνται από το περιβάλλον ςε διαφορετικζσ κατευκφνςεισ και μπορεί και να αλλθλο ακυρϊνονται. Είναι πολφ ςθμαντικό να ακολουκθκοφν οι παρακάτω ενδείξεισ για τθν βζλτιςτθ αποδοτικότθτα και αξιοπιςτία του ςυςτιματοσ: Θ πλακζτα πρζπει να τοποκετθκεί όςο το δυνατόν πλθςιζςτερα ςτθν προςτατευόμενθ περιοχι Σε περίπτωςθ πολυϊροφου κτιρίου αποφφγετε περιοχζσ όπωσ γκαράη και αποκικθ και δϊςτε προτεραιότθτα ςτουσ μζςουσ ι επάνω ορόφουσ Μθν εγκαταςτιςετε τον δζκτθ ςε ντουλάπια ειδικά αν είναι από μζταλλο. Αποφφγετε τθν τοποκζτθςθ του επίςθσ κοντά ςε μεταλλικά αντικείμενα ι από καταςκευζσ ςκυροδζρματοσ διατθρϊντασ μία κατάλλθλθ απόςταςθ. Το ίδιο ιςχφει και για τουσ πομποφσ (radars). 88

90 Μθν τοποκετείται τον δζκτθ κοντά ςτο ζδαφοσ, να διατθρείτε απόςταςθ τουλάχιςτον 1,50 μζτρου από τον ζδαφοσ. Λςχφει ο γενικόσ κανόνασ ότι όςο ψθλότερα είναι τοποκετθμζνοσ ο δζκτθσ, τόςο ευρφτερθ κα είναι θ περιοχι φάςματοσ του. Ρριν τθν τοποκζτθςθ των Ρομπϊν (Radars) ςτθν κζςθ που ζχετε επιλζξει, ελζγξτε τθν ςτάκμθ του ςιματοσ που λαμβάνετε ςτον δζκτθ. Στθν περίπτωςθ που θ ςτάκμθ του ςιματοσ δεν είναι αρκετι, μειϊςτε τθν απόςταςθ μεταξφ πομποφ και δζκτθ. Μθν τοποκετιςετε άλλεσ αςφρματεσ ςυςκευζσ κοντά ςτον δζκτθ. Εικόνα 7.10: Σχεδιάγραμμα πλακζτασ INT4 WS-BEO Σθματοδότθςθ τθσ κατάςταςθσ τθσ ηϊνθσ του ανιχνευτι. Δίνει ζνα αρνθτικό ςτθν περίπτωςθ ςυναγερμοφ ανιχνευτι. BAT Σθματοδότθςθ τθσ κατάςταςθσ τθσ μπαταρίασ του ανιχνευτι. Δίνει ζνα αρνθτικό ςτθν περίπτωςθ ζνδειξθσ χαμθλισ μπαταρίασ. SPV Σθματοδότθςθ τθσ κατάςταςθσ των ανιχνευτϊν (survival). Δίνει ζνα αρνθτικό ςτθν ζξοδο ITF Σθματοδότθςθ του κορφβου (radio noise) των ανιχνευτϊν. Δίνει ζνα αρνθτικό ςτθν ζξοδο TT Σθματοδότθςθ ανοιχτοφ Tamper ενόσ αςφρματου ανιχνευτι ι το μπουτόν PB1 ςτθν πλακζτα. +/- Ζξοδοσ τροφοδοςίασ +/- charge Είςοδοσ τροφοδοςίασ (προςτατευόμενθ από αςφάλεια F1) S1 Jumper 3 κζςεων για προγραμματιςμό τθσ πλακζτασ S2 Βραχυκυκλωμζνο γίνεται αποκλειςμόσ του μπουτόν Tamper PB1 Ραράδειγμα: Σφνδεςθσ πλακζτασ INT4 WS-BEO με κζντρο XTREAM. Το ςχεδιάγραμμα δείχνει τθ ςφνδεςθ δφο Ηωνϊν με ζξοδο χαμθλισ μπαταρίασ και ζξοδοtamper. 89

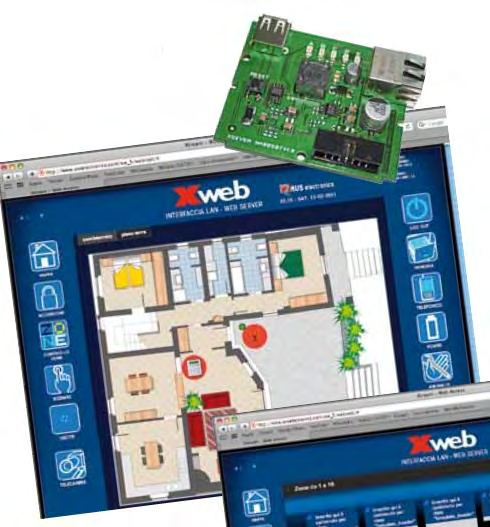

91 Εικόνα 7.11: Σφνδεςθ πλακζτασ INT4 WS-BEO με κζντρο XTREAM XWEB Θ μονάδα XWEB επιτρζπει τθ ςφνδεςθ μζςω δικτφου των κζντρων XTREAM Με τθν χριςθ ενόσ web browser που είναι εγκατεςτθμζνοσ ςτον Θ/Υ, ςτο ipad ι ςτο iphone, επιτρζπει τθ ςφνδεςθ τθσ μονάδασ XTREAM μζςω του τοπικοφ δικτφου (WiFi / LAN) ι εξ αποςτάςεωσ μζςω τθσ γραμμισ ADSL και είναι ςε κζςθ να εκτελζςει τισ παρακάτω λειτουργίεσ : Εικόνα 7.12: πλακζτα XWEB Ζλεγχοσ ςε πραγματικό χρόνο τθσ κατάςταςθσ του ςυςτιματοσ μζςω προ - εγκατεςτθμζνου χάρτθ γραφικϊν. Ππλιςθ αφόπλιςθ του ςυςτιματοσ Ενεργοποίθςθ απενεργοποίθςθ των εξόδων O.C. Κφρα επικοινωνίασ : LAN, TCP IP Ethernet Συμβατότθτα : XTREAM 6 XTREAM 32 XTREAM 64 XTREAM 640 Συμβατότθτα Browser: IE 8.0, Firefox 3.5, Safari 5.0 με PC ι Mac, Chrome 7 και άνω 90
