1 Κεφάλαιο 3 Οδηγίες τοποθέτησης 1. Πριν την εγκατάσταση του συστήματος διαβάστε προσεκτικά όλες τις οδηγίες εγκατάστασης που αναφέρονται και απεικονίζονται σε αυτό το εγχειρίδιο. 2. Πριν την τοποθέτηση του ηλιακού συστήματος είναι απαραίτητο να συμφωνηθούν μεταξύ του πελάτη και του εγκαταστάτη όλες οι λεπτομέρειες για τη σωστή και ασφαλή εγκατάσταση της συσκευής όπως επιλογή θέσης, διαδρομή σωληνώσεων και καλωδίων, στατική αντοχή και έλεγχος της επιφάνειας που θα τοποθετηθούν οι συλλέκτες. 3. Η εγκατάσταση πρέπει να γίνεται σύμφωνα με τους ισχύοντες τοπικούς ηλεκτρολογικούς και υδραυλικούς κανονισμούς. 4. Η τοποθεσία που θα επιλέξετε να εγκαταστήσετε τον (τους) συλλέκτη(ες) δεν πρέπει να σκιάζεται, καθ'όλη τη διάρκεια του χρόνου από δέντρα ή άλλα εμπόδια, συμβουλευτείται τον παρακάτω πίνακα εμποδίων. 5. Για την καλύτερη απόδοση του ηλιακού συστήματος ο (οι) συλλέκτης (ες) πρέπει να αντικρύζουν τον Νότο για το Βόρειο Ημισφαίριο και τον Βορρά για το Νότιο Ημισφαίριο. Σε περίπτωση που δεν είναι απόλυτα εφικτό να τοποθετηθεί(ούν) ο(οι) συλλέκτης(ες) προσανατολισμένοι προς τον Ισημερινό, μπορείτε να τον(τους) προσανατολίσετε μέχρι 30 ανατολικά, εάν οι μεγαλύτερες ανάγκες σας για ζεστό νερό είναι πριν τις 14:00μ.μ.. ενώ εάν είναι μετά τις 14:00μ.μ. μπορείτε να την προσανατολίσετε μέχρι 30 δυτικά. Η ιδανική κλίση των συλλεκτών πρέπει να είναι ίση με τον γεωγραφικό παράλληλο στον οποιο γίνεται η εγκατάσταση. 6. Η βάση στήριξης του (των) συλλέκτη (ων) είναι η ίδια για τοποθέτηση σε επικλινή ή επίπεδη στέγη. Διαφοροποιήτε μόνο στον τρόπο μονταρίσματος της (βλέπε οδηγίες τοποθέτησης στις επόμενες σελίδες). 7. Εάν η επιφάνεια πάνω στην οποία πρόκειται να τοποθετηθούν ο (οι) συλλέκτης (ες) (επικλινής ή επίπεδη) δεν είναι συμβατή με τη στάνταρντ βάση στήριξης που παρέχεται με την κάθε συσκευή θα πρέπει να χρησιμοποιηθεί ένας διαφορετικός εξοπλισμός τον οποίο θα προτείνει, επιλέξει και τοποθετήσει ο εγκαταστάτης, σε συνεννόηση πάντα με τον πελάτη. 8. Όταν πρόκειται για τοποθέτηση σε επικλινή στέγη τα ελάσματα "D" θα πρέπει να βιδώνονται με κατάλληλες βίδες και παξιμάδια επάνω στα δοκάρια της στέγης έτσι ώστε να εξασφαλίζεται η ορθή και ασφαλής τοποθέτηση του(των) συλλέκτη(ων). 9. Σε περιοχές που υπόκεινται σε βαριές χιονοπτώσεις, έντονες καταιγίδες, δυνατούς ανέμους, τυφώνες, κυκλώνες, και ανεμοστρόβιλους ιδιαίτερη προσοχή πρέπει να δοθεί, και να ελεγθεί εάν τα στηρίγματα του στάνταρντ εξοπλισμού είναι ικανά να αντέξουν το βάρος του χιονιού ή την ένταση των καιρικών φαινομένων. Σε αυτές τις περιπτώσεις θα πρέπει ο(οι) συλλέκτης(ες) και η βάση να είναι τοποθετημένοι σταθερά επάνω στη σκεπή και δεμένοι με πρόσθετους μεταλλικούς ιμάντες. 31 Γεωγραφικό Απόσταση μεταξύ πλάτος συλλέκτη/εμποδίου 0-25 X = 1,0 x Y X = 1,5 x Y X = 2,0 x Y X = 2,5 x Y 50 + X = 3,0 x Y

θέσης, διαδρομή σωληνώσεων και καλωδίων, στατική αντοχή και έλεγχος της επιφάνειας που θα τοποθετηθούν οι συλλέκτες. 3.

2 Κεφάλαιο 5 Οδηγίες τοποθέτησης 32 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ Η ίδια βάση στήριξης χρησιμοποιείται για τοποθέτηση σε επίπεδη και επικλινή επιφάνεια, για συλλέκτες ST 2000 ή ST TOΠOΘETHΣH ΣE EΠIΠEΔH EΠIΦANEIA Συνδέστε τα ελάσματα Α, Β, C και D, βιδώνοντας σφιχτά μεταξύ τους. όπως φαίνεται στα σχήματα των επόμενων σελίδων. Βιδώστε χαλαρά το κάτω έλασμα Ε πάνω στα ελάσματα Β. Προσοχή: Το επάνω έλασμα Ε, προσαρμόζεται μετά την τοποθέτηση του (των) συλλέκτη (ων). Αλφαδιάστε τη βάση πάνω στην επίπεδη επιφάνεια και μετά την τοποθέτηση του (των) συλλέκτη (ων), βιδώστε την με τα ούπα και τα στριφώνια πάνω στο μπετόν, σύμφωνα με τους ισχύοντες κανονισμούς της χώρας σας. ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΚΕΡΑΜΙΔΙΑ Συνδέστε τα ελάσματα (Α) και (Ε) έτσι ώστε να σχηματίσουν ένα παραλληλόγραμμο πλαίσιο, στις βάσεις με έναν και τρεις συλλέκτες, και τα ελάσματα Α και C στη βάση με 2 συλλέκτες όπως φαίνεται στις παρακάτω σελίδες. Λυγίστε τα 4 ελάσματα (D) όπως φαίνεται στα σχέδια. Αφαιρέστε τα κεραμίδια και τοποθετείστε τα λυγισμένα ελάσματα (D) πάνω στα ξύλινα δοκάρια ή στο μπετόν της οροφής. Βιδώστε σφιχτά το παραλληλόγραμμο πλαίσιο (Α) + (C) ή (Ε) πάνω στα ελάσματα (D). Αλφαδιάστε τη βάση και βιδώστε τα ελάσματα (D) πάνω στα δοκάρια της οροφής όπως φαίνεται στα σχέδια. Για την ασφαλή τοποθέτηση της βάσης χρησιμοποιήστε απαραίτητα και τους μεταλλικούς ιμάντες. Σηκώστε τα κεραμίδια και περάστε τους μεταλλικούς ιμάντες κάτω από τα ορίζοντα δοκάρια της σκεπής, και ενώστε τους πάνω στα ελάσματα C για τη βάση με δύο συλλέκτες ή Ε για τις βάσεις με έναν ή τρεις συλλέκτες, έτσι ώστε η βάση να μην μπορεί να μετακινηθεί προς καμία κατεύθυνση. Βιδώστε τα ελάσματα (Β) πάνω στο παραλληλόγραμμο (Α) + (C) ή (Ε). Βεβαιωθείτε ότι τα ελάσματα (Β) είναι σφιχτά βιδωμένα πάνω στις τρύπες του ελάσματος (Α). Βιδώστε χαλαρά το κάτω έλασμα Ε ή C, πάνω στα ελάσματα Β. Προσοχή: Το επάνω έλασμα Ε ή C, προσαρμόζεται μετά την τοποθέτηση του (των) συλλέκτη (ων). Τοποθετήστε τον (τους) συλλέκτη (ες) πάνω στην βάση και ασφαλίστε τους με τα ελάσματα Ε ή C βιδώνοντας τους πάνω στα ελάσματα Β. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΒΑΣΗΣ Υλικό ελασμάτων: Γαλβανισμένα εν θερμώ ελάσματα χάλυβα. Πάχος: 2,5mm - 3,0mm Σχήμα: Γωνία 90, 35mm x 35mm ΜΗΚΗ ΕΛΑΣΜΑΤΩΝ ΤΗΣ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ A = 2150 mm B = 2150 mm C = 1430 mm D = 1180 mm D = 1220 mm E = 1150 mm E = 1430 mm E = 2355 mm ίδια για όλες τις βάσεις για τις βάσεις με 1 ή 2 συλλέκτες για τις βάσεις με 3 συλλέκτες για τις βάσεις με 1 συλλέκτη για τις βάσεις με 2 συλλέκτες για τις βάσεις με 3 συλλέκτες ΣΗΜΕΙΩΣΗ : Oι προδιαγραφες των προιόντων, των εξαρτημάτων του, των υλικών (όπως ηλεκτρικές αντιστάσεις, θερμοστάτες, βαλβίδες κτλ) είναι σύμφωνα με τα Ελληνικά πρότυπα. Θα πρέπει να βεβαιωθείτε ότι αυτές οι προδιαγραφές είναι συμφωνα με τα προτυπα και τους κανονισμούς (υδραυλικούς, ηλεκτρικούς, υγιεινής, πολεοδομικούς και άλλους) που ισχύουν στην χώρα σας. O εισαγωγέας/διανομέας είναι υπεύθυνος για την εισαγωγή, εμπορευματοποίηση και τοποθέτηση των προιόντων. Η ΗΛΙOΑΚΜΗ Α.Ε. σε καμμία περίπτωση δεν είναι υπεύθυνη για ζημίες σε τρίτους για οποιαδήποτε αιτία και λόγο, όπως από λανθασμένη εγκατάσταση των προιόντων και/ή των εξαρτημάτων τους, μη συμμόρφωση με τα πρότυπα και κανονισμούς (υδραυλικούς, ηλεκτρικούς, υγιεινής, πολεοδομικούς και άλλους) που ισχύουν στην περιοχή σας. Σε περιπτωση ελαττωματικού προϊόντος ισχύουν οι οροι της εγγύησης. Η ΗΛΙOΑΚΜΗ Α.Ε. διατηρεί το διακαίωμα να αλλάξει όλες τις προδιαγραφές των προϊόντων και των εξαρτημάτων τους χωρίς προηγούμενη προειδοποίηση.

Προσοχή: Το επάνω έλασμα Ε, προσαρμόζεται μετά την τοποθέτηση του (των) συλλέκτη (ων).

3 Κεφάλαιο 5 της βάσης στήριξης και των συλλεκτών ΒΑΣΗ ΓΙΑ ΕΝΑ ΣΥΛΛΕΚΤΗ ΒΑΣΗ ΓΙΑ ΔΥΟ ΣΥΛΛΕΚΤΕΣ ΒΑΣΗ ΓΙΑ ΤΡΕΙΣ ΣΥΛΛΕΚΤΕΣ 33

4 Κεφάλαιο 5 Σχεδιάγραμμα Συναρμολόγησης της Βάσης για ένα 34 Η ΗΛΙOΑΚΜΗ Α.Ε. διατηρεί το διακαίωμα να αλλάξει όλες τις προδιαγραφές των προϊόντων και των εξαρτημάτων τους χωρίς προηγούμενη προειδοποίηση.

5 Κεφάλαιο 5 συλλέκτη ST 2500 σε επίπεδη επιφάνεια και κεραμίδια 35 προσοχή: το έλασμα Α συνδέεται με το έλασμα Β όπως ακριβώς φαίνεται στη λεπτομέρεια.

6 Κεφάλαιο 5 Σχεδιάγραμμα Συναρμολόγησης της Βάσης για δύο συλλέκτες προσοχή: για τοποθέτηση 2 συλλεκτών πάνω σε κεραμίδια τα C τοποθετούνται στην μεσαία τρύπα των Α. 36 Η ΗΛΙOΑΚΜΗ Α.Ε. διατηρεί το διακαίωμα να αλλάξει όλες τις προδιαγραφές των προϊόντων και των εξαρτημάτων τους χωρίς προηγούμενη προειδοποίηση.

7 Κεφάλαιο 5 ST 2000 ή ST 2500 σε επίπεδη επιφάνεια και κεραμίδια 37 προσοχή: το έλασμα Α συνδέε- ται με το έλασμα Β όπως ακριβώς φαί- νεται στη λεπτομέ- ρεια.

8 Κεφάλαιο 5 Σχεδιάγραμμα Συναρμολόγησης της Βάσης για τρεις συλλέκτες 38 Η ΗΛΙOΑΚΜΗ Α.Ε. διατηρεί το διακαίωμα να αλλάξει όλες τις προδιαγραφές των προϊόντων και των εξαρτημάτων τους χωρίς προηγούμενη προειδοποίηση.

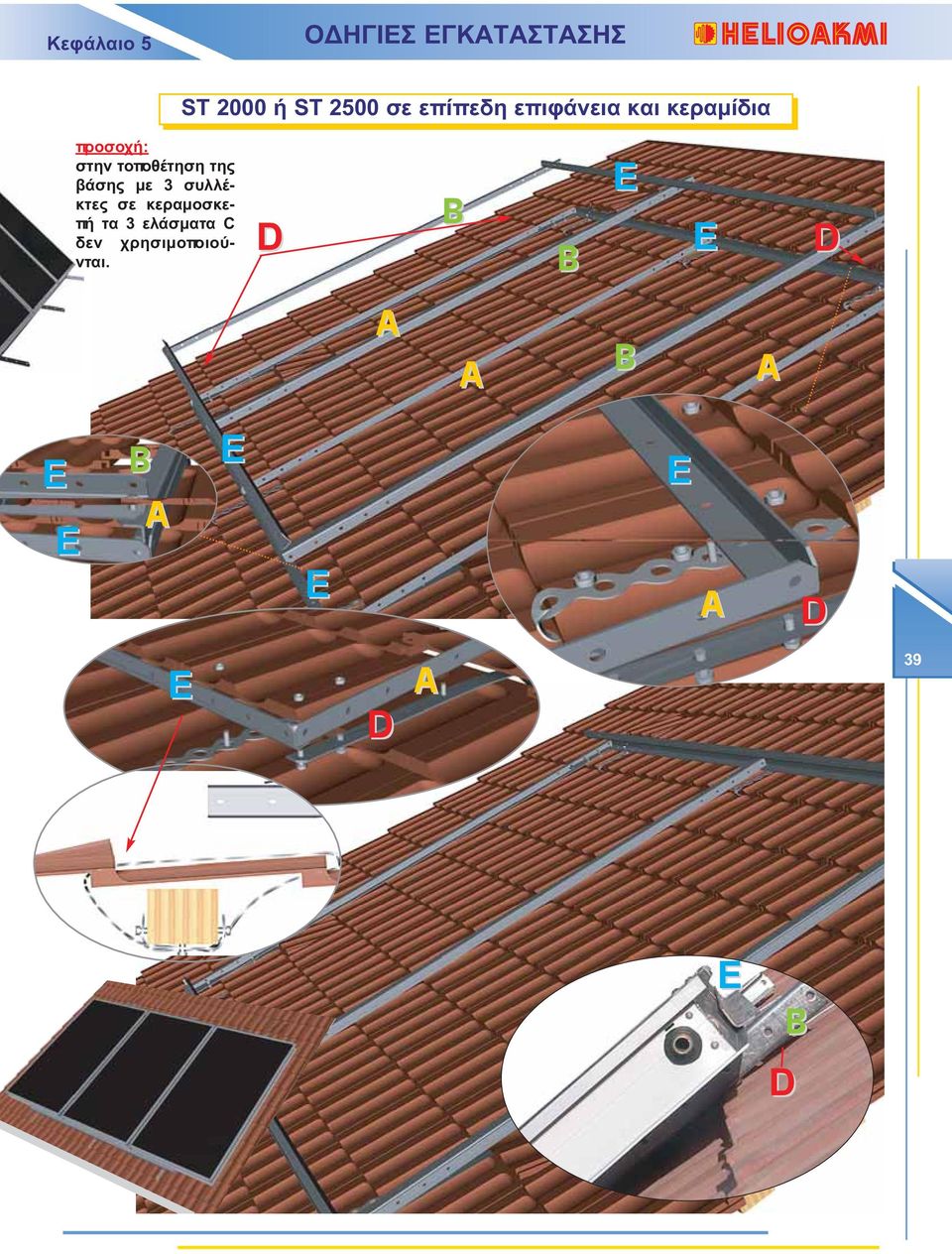

9 Κεφάλαιο 5 προσοχή: στην τοποθέτηση της βάσης με 3 συλλέκτες σε κεραμοσκεπή τα 3 ελάσματα C δεν χρησιμοποιούνται. ST 2000 ή ST 2500 σε επίπεδη επιφάνεια και κεραμίδια 39

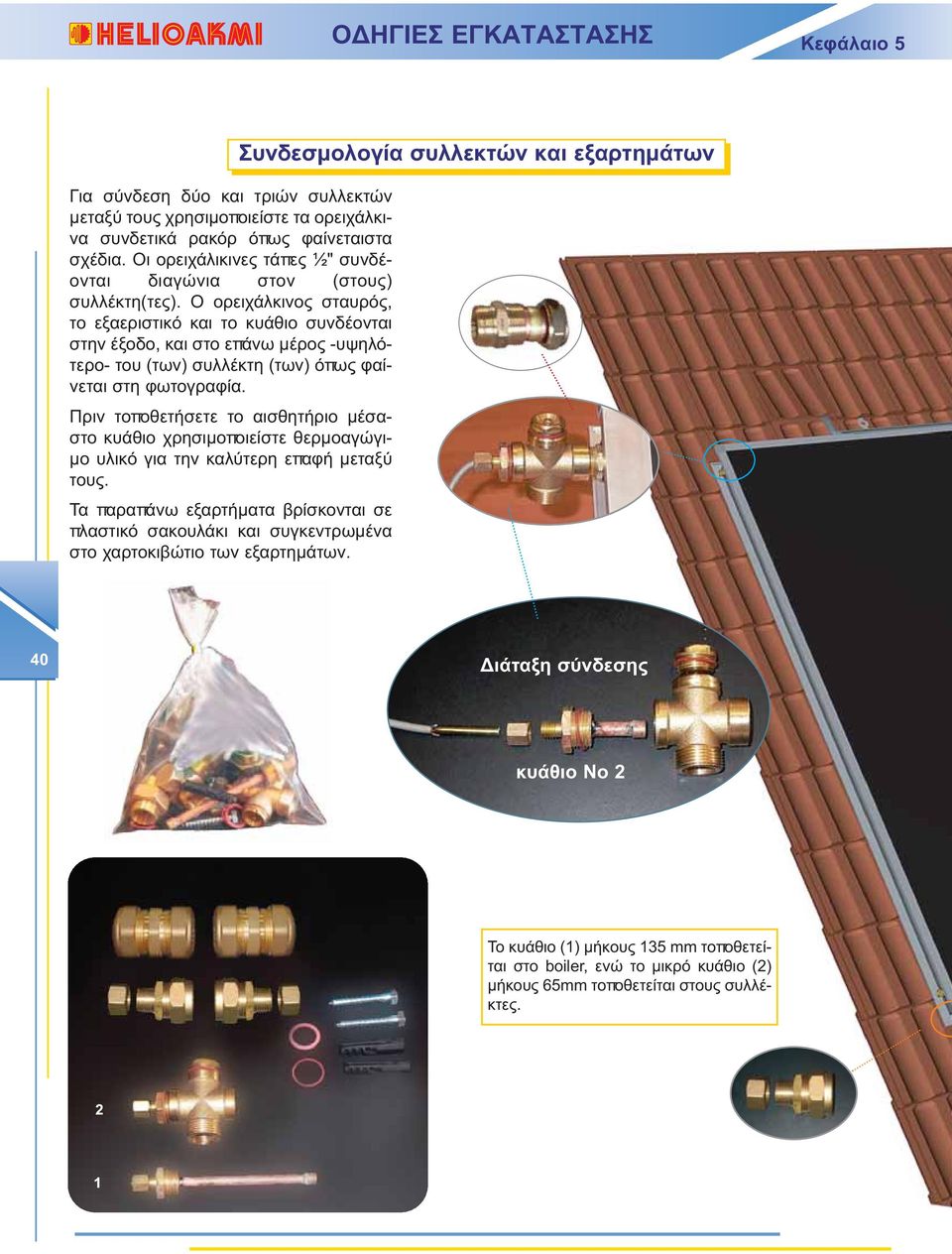

10 Κεφάλαιο 5 Για σύνδεση δύο και τριών συλλεκτών μεταξύ τους χρησιμοποιείστε τα ορειχάλκινα συνδετικά ρακόρ όπως φαίνεταιστα σχέδια. Oι ορειχάλικινες τάπες ½" συνδέονται διαγώνια στον (στους) συλλέκτη(τες). O ορειχάλκινος σταυρός, το εξαεριστικό και το κυάθιο συνδέονται στην έξοδο, και στο επάνω μέρος -υψηλότερο- του (των) συλλέκτη (των) όπως φαίνεται στη φωτογραφία. Πριν τοποθετήσετε το αισθητήριο μέσαστο κυάθιο χρησιμοποιείστε θερμοαγώγιμο υλικό για την καλύτερη επαφή μεταξύ τους. Τα παραπάνω εξαρτήματα βρίσκονται σε πλαστικό σακουλάκι και συγκεντρωμένα στο χαρτοκιβώτιο των εξαρτημάτων. Συνδεσμολογία συλλεκτών και εξαρτημάτων 40 Διάταξη σύνδεσης κυάθιο No 2 To κυάθιο (1) μήκους 135 mm τοποθετείται στο boiler, ενώ το μικρό κυάθιο (2) μήκους 65mm τοποθετείται στους συλλέκτες.

O ορειχάλκινος σταυρός, το εξαεριστικό και το κυάθιο συνδέονται στην έξοδο, και στο επάνω μέρος -υψηλότερο- του (των) συλλέκτη (των) όπως φαίνεται στη φωτογραφία.

11 Κεφάλαιο 5 Συνδεσμολογία συλλεκτών και εξαρτημάτων 41
