ΠΡΟΔΙΑΓΡΑΦΗ ΔΕΗ GR-226 / ΚΙΒΩΤΙΑ ΤΟΠΟΘΕΤΗΣΗΣ ΜΕΤΡΗΤΩΝ Χ.Τ.

Transcript

1 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΑΝΤΙΚΕΙΜΕΝΟ ΛΕΞΕΙΣ ΚΛΕΙΔΙΑ ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΓΕΝΙΚΑ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ - ΑΠΟΘΗΚΕΥΣΗΣ ΥΓΡΑΣΙΑ ΠΙΝΑΚΑΣ ΚΛΙΜΑΤΟΛΟΓΙΚΩΝ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΣΥΝΘΗΚΩΝ ΚΑΝΟΝΙΣΜΟΙ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΕΡΙΓΡΑΦΗ ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Υλικά Κατασκευαστικά χαρακτηριστικά και τελείωμα Εναλλαξιμότητα Απαιτσεις ασφαλείας Εφαρμόσιμα σχέδια Σχέδια και πληροφορίες που πρέπει να υποβληθούν Ανταλλακτικά Υποβολ Δείγματος Κιβωτίου ΕΙΔΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Γενικά Ειδικά κατασκευαστικά χαρακτηριστικά Στριξη και σχεδίαση Υλικό Παρελκόμενα ΔΟΚΙΜΕΣ Δοκιμές σχεδιασμού Δοκιμές Τύπου Δοκιμές τύπου σε πρώτη ύλη Προσδιορισμός αντοχς θραύσεως σε κρούση των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων Προσδιορισμός αντοχς θραύσεως σε εφελκυσμό των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων Προσδιορισμός αντοχς διαρρος σε κάμψη των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων Προσδιορισμός της πυκνότητας των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων Προσδιορισμός της μέγιστης θερμοκρασίας συνεχούς λειτουργίας πλαστικών υλικών Προσδιορισμός της θερμοκρασίας στην οποία αρχίζουν να μαλακώνουν τα πλαστικά υλικά που χρησιμοποιούνται για τη κατασκευ των κιβωτίων Προσδιορισμός της απορρόφησης νερού από τα πλαστικά υλικά που χρησιμοποιούνται για τη κατασκευ των κιβωτίων Δοκιμ για την επιβεβαίωση της αντοχς των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων έναντι όξινων αλκαλικών χημικών αντιδραστηρίων και συνηθισμένων διαλυτών

2 Προσδιορισμός του βαθμού ευφλεξιμότητας των πλαστικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων Κάθε άλλη δοκιμ που θα θεωρηθεί απαραίτητη για να εξετασθούν λεπτομερώς ειδικά προβλματα που ενδέχεται να προκύψουν κατά τη διάρκεια των δοκιμών αποδοχς από εμπειρίες κατά τη χρησιμοποίηση του υλικού Δοκιμές τύπου σε έτοιμο προϊόν Επιβεβαίωση της καταλληλότητας των κιβωτίων να χρησιμοποιηθούν να αποθηκευτούν κάτω από συνθκες υψηλών θερμοκρασιών Δοκιμ για την επίδραση της αλλαγς θερμοκρασίας στα κιβώτια Δοκιμ επιβεβαίωσης του βαθμού προστασίας έναντι εξωτερικών μηχανικών κρούσεων (κώδικας ΙΚ) Δοκιμ για την προστασία κατά της υγρασίας και της οξείδωσης Δοκιμές για προστασία κατά της διείσδυσης στερεών αντικειμένων και νερού Δοκιμ διηλεκτρικς αντοχς Δοκιμές για ανθεκτικότητα στη θερμότητα και στη φωτιά Επιβεβαίωση για συμφωνία των διαστάσεων των κιβωτίων με τα εγκεκριμένα κατασκευαστικά σχέδια Δοκιμές με δειγματοληψία Δοκιμές αποδοχς Δειγματοληψία Δοκιμές σειράς ΠΙΝΑΚΙΔΕΣ - ΕΠΙΣΗΜΑΝΣΗ Πινακίδες Επισμανση ΣΥΣΚΕΥΑΣΙΑ ΠΑΡΑΡΤΗΜΑΤΑ ΠΙΝΑΚΕΣ ΚΑΤΑΛΟΓΟΣ ΣΧΕΔΙΩΝ ΠΑΡΑΤΗΡΗΣΕΙΣ ΠΙΝΑΚΑΣ ΙΔΙΟΤΗΤΩΝ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ.. 22 ΠΙΝΑΚΑΣ ΑΠΑΙΤΗΣΕΙΣ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ. 24 ΠΙΝΑΚΑΣ ΙΔΙΟΤΗΤΩΝ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ.. 26 ΠΙΝΑΚΑΣ ΑΠΑΙΤΗΣΕΙΣ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ 27 ΠΙΝΑΚΑΣ ΙΔΙΟΤΗΤΩΝ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ.. 28 ΠΙΝΑΚΑΣ ΑΠΑΙΤΗΣΕΙΣ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ Κατάλογος Σχεδίων Σχέδια Μονοφασικού κιβωτίου : Σχέδια Τριφασικού κιβωτίου : Σχέδια Μονοφασικού κιβωτίου τυποποίησης Η.Ε.Α.Π. : Σχέδια Εναλλάξιμου Μονοφασικού καλύμματος : Σχέδια Εναλλάξιμου Τριφασικού καλύμματος : Σχέδιο Αυτοκόλλητης Σμανσης «ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ» της θυρίδας των κιβωτίων :

3 ΤΕΧΝΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ GR-226 / αναθ ΚΙΒΩΤΙΑ ΤΟΠΟΘΕΤΗΣΗΣ ΜΕΤΡΗΤΩΝ Χ.Τ. ΕΓΚΡΙΣΗ ΚΔΕΠ / Μ.Ε.Π. ΜΕ ΑΡΙΘΜΟ ΡΚ / ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα προδιαγραφ καθορίζει την κατασκευ, τις δοκιμές, τον έλεγχο παραλαβς και τη συσκευασία για μεταφορά και παράδοση στις αποθκες της ΔΕΗ Α.Ε., Πολυεστερικών Κιβωτίων τοποθέτησης μετρητών και Εξαρτημάτων τους που θα χρησιμοποιηθούν στις μετρητικές διατάξεις πελατών Χαμηλς Τάσης. 2. ΛΕΞΕΙΣ ΚΛΕΙΔΙΑ Πολυεστερικό Κιβώτιο Τοποθέτησης Μετρητών, Μετρητικ Διάταξη, Τάση Λειτουργίας 230/400V. 3. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 3.1 ΓΕΝΙΚΑ Τα υλικά που καλύπτονται από αυτ την προδιαγραφ, θα τοποθετούνται τόσο ακάλυπτα στο ύπαιθρο όσο και σε εσωτερικούς χώρους. Θα στερεώνονται κατακόρυφα πάνω σε τοίχο, σε τσιμεντένιους ξύλινους στύλους σε άλλη παρόμοια κατασκευ. Η αποθκευση των υλικών πριν την εγκατάστασ τους θα γίνεται σε πάσης φύσεως αποθηκευτικούς χώρους, υπαίθριους με χωρίς στέγαστρο και σε κλειστούς χωρίς θέρμανση κλιματισμό. Το σύστημα χαμηλς τάσης λειτουργεί με τον ουδέτερο γειωμένο και η παροχ ηλεκτρικς ενέργειας γίνεται ως επί το πλείστον υπό συχνότητα 50 Hz και τάση 230 / 400 V στην περίπτωση οικιακών και μικρών έως μεσαίων βιομηχανικών και εμπορικών καταναλωτών. Η τάση μπορεί να μεταβάλλεται από 10 % έως + 10 %. Σ αυτ την τάση η παροχ μπορεί να είναι τριφασικ τεσσάρων αγωγών με ασύμμετρο φορτίο μονοφασικ με δύο αγωγούς. 3.2 ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ - ΑΠΟΘΗΚΕΥΣΗΣ Η θερμοκρασιακ ζώνη καλς λειτουργίας των κιβωτίων πρέπει να είναι μεταξύ 25 ο C και +55 ο C. Η θερμοκρασιακ ζώνη αποθκευσης και μεταφοράς πρέπει να είναι μεταξύ 25 ο C έως 70 ο C. 3

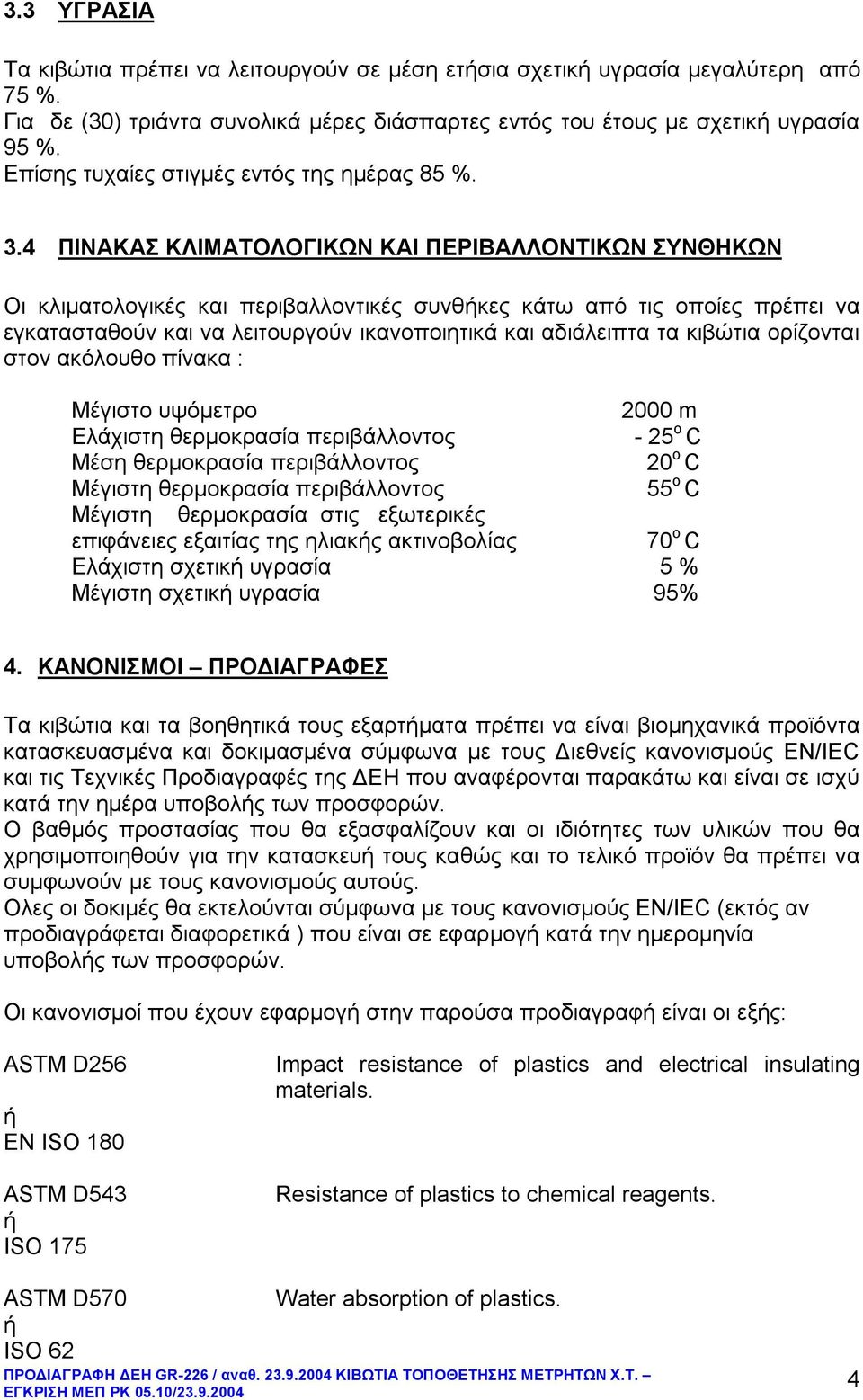

4 3.3 ΥΓΡΑΣΙΑ Τα κιβώτια πρέπει να λειτουργούν σε μέση ετσια σχετικ υγρασία μεγαλύτερη από 75 %. Για δε (30) τριάντα συνολικά μέρες διάσπαρτες εντός του έτους με σχετικ υγρασία 95 %. Επίσης τυχαίες στιγμές εντός της ημέρας 85 %. 3.4 ΠΙΝΑΚΑΣ ΚΛΙΜΑΤΟΛΟΓΙΚΩΝ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΣΥΝΘΗΚΩΝ Οι κλιματολογικές και περιβαλλοντικές συνθκες κάτω από τις οποίες πρέπει να εγκατασταθούν και να λειτουργούν ικανοποιητικά και αδιάλειπτα τα κιβώτια ορίζονται στον ακόλουθο πίνακα : Μέγιστο υψόμετρο 2000 m Eλάχιστη θερμοκρασία περιβάλλοντος - 25 ο C Mέση θερμοκρασία περιβάλλοντος 20 ο C Μέγιστη θερμοκρασία περιβάλλοντος 55 ο C Mέγιστη θερμοκρασία στις εξωτερικές επιφάνειες εξαιτίας της ηλιακς ακτινοβολίας 70 ο C Ελάχιστη σχετικ υγρασία 5 % Μέγιστη σχετικ υγρασία 95% 4. ΚΑΝΟΝΙΣΜΟΙ ΠΡΟΔΙΑΓΡΑΦΕΣ Τα κιβώτια και τα βοηθητικά τους εξαρτματα πρέπει να είναι βιομηχανικά προϊόντα κατασκευασμένα και δοκιμασμένα σύμφωνα με τους Διεθνείς κανονισμούς EN/IEC και τις Τεχνικές Προδιαγραφές της ΔΕΗ που αναφέρονται παρακάτω και είναι σε ισχύ κατά την ημέρα υποβολς των προσφορών. Ο βαθμός προστασίας που θα εξασφαλίζουν και οι ιδιότητες των υλικών που θα χρησιμοποιηθούν για την κατασκευ τους καθώς και το τελικό προϊόν θα πρέπει να συμφωνούν με τους κανονισμούς αυτούς. Ολες οι δοκιμές θα εκτελούνται σύμφωνα με τους κανονισμούς EN/IEC (εκτός αν προδιαγράφεται διαφορετικά ) που είναι σε εφαρμογ κατά την ημερομηνία υποβολς των προσφορών. Οι κανονισμοί που έχουν εφαρμογ στην παρούσα προδιαγραφ είναι οι εξς: ASTM D256 ΕΝ ISO 180 ASTM D543 ISO 175 Impact resistance of plastics and electrical insulating materials. Resistance of plastics to chemical reagents. ASTM D570 ISO 62 Water absorption of plastics. 4

5 ASTM D638 EN ISO ASTM D ASTM D790 EN ISO 178 ASTM D792 ISO 1183 ASTM D1525 ISO 306 Tensile properties of plastics. Standard Test Method for Tensile Properties of Plastics. Flexural properties of unreinforced and reinforced plastics and electrical insulating materials. Density and specific gravity (relative density) of plastics by displacement. Vicat softening temperature of plastics. EN / IEC Basic environmental testing procedures. Part 2 : Tests, Tests B : Dry heat. EN / IEC EN / IEC EN / IEC Basic environmental testing procedures. Part 2 : Tests, Tests ka : Salt mist Basic environmental testing procedures. Part 2 : Tests, Tests N : Change of temperature Basic environmental testing Procedures. Part 2: Tests, Test Db : Damp heat cyclic. EN / IEC Guide for the determination of thermal endurance properties of electrical insulating materials. EN / IEC Recommended methods of test for electric strength of solid insulating materials at power frequencies. EN / IEC Classification of degrees of protection provided by enclosures. IEC Sampling plans and procedures for inspection by attributes. EN / IEC EN / IEC Fire hazard testing. Part 2 : Test methods, Glow wire test and guidance. Fire hazard testing. Part 2 : Test methods, Needle flame test. IEC Methods of test for the determination of the 5

6 UL 94 ΕΛΟΤ ΕΝ ΕΛΟΤ ΕΝ Προδιαγραφ ΔΕΗ Χ.Κ / Προδιαγραφ ΔΕΗ Χ.Κ / Προδιαγραφ ΔΕΗ Χ.Κ / ΠροδιαγραφΔΕΗ GR-88/ flammability of solid electrical insulating materials when exposed to an igniting source. Flammability testing. Βαθμοί προστασίας που παρέχονται από περιβλματα για ηλεκτρικό εξοπλισμό έναντι εξωτερικών μηχανικών κρούσεων (κώδικας ΙΚ). Αδεια περιβλματα για σύνολα διατάξεων διακοπς και ελέγχου χαμηλς τάσης Γενικές απαιτσεις. Ηλεκτρολυτικ επιψευδαργύρωση αντικειμένων από σίδηρο χάλυβα. Χρωμικ επικάλυψη για επιψευδαργυρωμένες επιφάνειες. Ηλεκτρολυτικ επικασσιτέρωση. Κοχλιοσυνδετρας με εγκοπ για αγωγούς χαλκού. Οπου οι απαιτσεις της παρούσης Προδιαγραφς έρχονται σε αντίθεση με τις παραπάνω εκδόσεις των Διεθνών Κανονισμών όποιων άλλων συναφών θα υπερισχύει η προδιαγραφ της ΔΕΗ. Τα κιβώτια πρέπει να φέρουν τις σύμφωνες με τα Ευρωπαϊκά Πρότυπα σημάνσεις, απαραίτητα δε το σμα πιστότητας CE σε ευκρινές σημείο της βάσης και του καλύμματος των κιβωτίων, σύμφωνα με τα αναφερόμενα στις Υπουργικές Αποφάσεις 470/85 (ΦΕΚ 183/4.4.85) και 16717/5052/94 (ΦΕΚ 992/ ). Επίσης πρέπει ο προμηθευτς των κιβωτίων να προσκομίσει πιστοποιητικό του εργοστασίου του, που να βεβαιώνει ότι ακολουθεί τις διαδικασίες που προβλέπονται στα ISO 9000 για την κατασκευ αντικειμένων από πρώτη ύλη πολυεστέρα ενισχυμένο με υαλονματα με τη μέθοδο Compression Moulding (SMC). 5. ΠΕΡΙΓΡΑΦΗ Η παρούσα προδιαγραφ καλύπτει τα παρακάτω είδη : Κιβώτιο τοποθέτησης μονοφασικού μετρητ. Κιβώτιο τοποθέτησης μονοφασικού μετρητ, τυποποίησης Η.Ε.Α.Π. Κιβώτιο τοποθέτησης τριφασικού μετρητ. Εναλλάξιμα μονοφασικά καλύμματα. Εναλλάξιμα τριφασικά καλύμματα. 6

7 5.1 ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Υλικά. Όλα τα υλικά που θα χρησιμοποιηθούν για την κατασκευ των κιβωτίων πρέπει να είναι πολύ καλς ποιότητας, κατάλληλα για τον σκοπό και τις συνθκες λειτουργίας που προδιαγράφονται. Πρέπει να αντέχουν στην θερμοκρασία και την υγρασία που προδιαγράφονται χωρίς παραμόρφωση καταστροφ και χωρίς να επηρεάζονται οι μηχανικές και οι ηλεκτρικές τους ιδιότητες πέρα από τα όρια που καθορίζει η προδιαγραφ. Τα μεταλλικά μέρη που ενδέχεται να οξειδωθούν πρέπει να προστατεύονται αποτελεσματικά. Η προστατευτικ επίστρωση που θα χρησιμοποιηθεί για το σκοπό αυτό δεν πρέπει να αλλοιώνεται από συνηθισμένη χρση με την πάροδο του χρόνου κάτω από τις συνθκες λειτουργίας που προδιαγράφονται κατά τρόπο που να χάσει τις προστατευτικές της ιδιότητες. Τα μη μεταλλικά μέρη πρέπει να είναι κατασκευασμένα από μη υγροσκοπικό υλικό και να παρέχουν ασφάλεια έναντι φωτιάς και μετάδοσης της φλόγας, που θα μπορούσε να προκληθεί εσωτερικά κοντά στο υλικό και πρέπει να καλύπτουν τις απαιτσεις των κανονισμών EN/IEC βαθμό FH 1 UL 94 για κλάση VO Κατασκευαστικά χαρακτηριστικά και τελείωμα. Τα κιβώτια μετρητών πρέπει να είναι κατασκευασμένα κατά τρόπο που να εξασφαλίζουν τη συνεχ παροχ ηλεκτρικς ενέργειας, τη στιβαρότητα και αξιοπιστία, να προσφέρουν ικανοποιητικ μηχανικ προστασία έναντι κρούσης και πίεσης και να παρέχουν διευκολύνσεις για την στερέωσ τους και για την τοποθέτηση του μετρητ, του μικροαυτόματου διακόπτη ράγας και των αγωγών. Ολες οι επιφάνειες πρέπει να είναι χωρίς ελαττώματα, λείες και γυαλιστερές. Το πολυεστερικό υλικό που θα χρησιμοποιηθεί για την κατασκευ των υπόψη κιβωτίων θα πρέπει να είναι ενισχυμένο με υαλονματα τύπου SMC και θα πρέπει να είναι χρώματος ανοιχτού γκρί, παρόμοιου με το χρώμα που χρησιμοποιεί η ΔΕΗ για τα κιβώτια αυτά έως σμερα. Τα κιβώτια που θα κατασκευαστούν θα πρέπει να ικανοποιούν το βαθμό στεγανότητας που προδιαγράφεται. Για την επίτευξη της προδιαγραφόμενης στεγανότητας θα χρησιμοποιηθεί κατάλληλο ελαστικό παρέμβυσμα μεταξύ βάσης και καλύμματος του κιβωτίου το οποίο δεν θα πρέπει να παρεμποδίζει το κλείσιμο του κιβωτίου. Όλα τα κιβώτια θα πρέπει να εξασφαλίζουν επαρκ εξαερισμό ώστε να αποτρέπεται η συμπύκνωση και να περιορίζεται η αύξηση της θερμοκρασίας στο εσωτερικό τους και οφείλεται στην απευθείας έκθεση στην ηλιακ ακτινοβολία δημιουργείται στο εσωτερικό τους. Ο εξαερισμός θα εξασφαλίζεται με την πρόβλεψη κατάλληλου διακένου μεταξύ του καλύμματος του κιβωτίου και της θυρίδας πρόσβασης του μικροαυτόματου διακόπτη, χωρίς να επηρεάζεται η στεγανότητα του κιβωτίου. 7

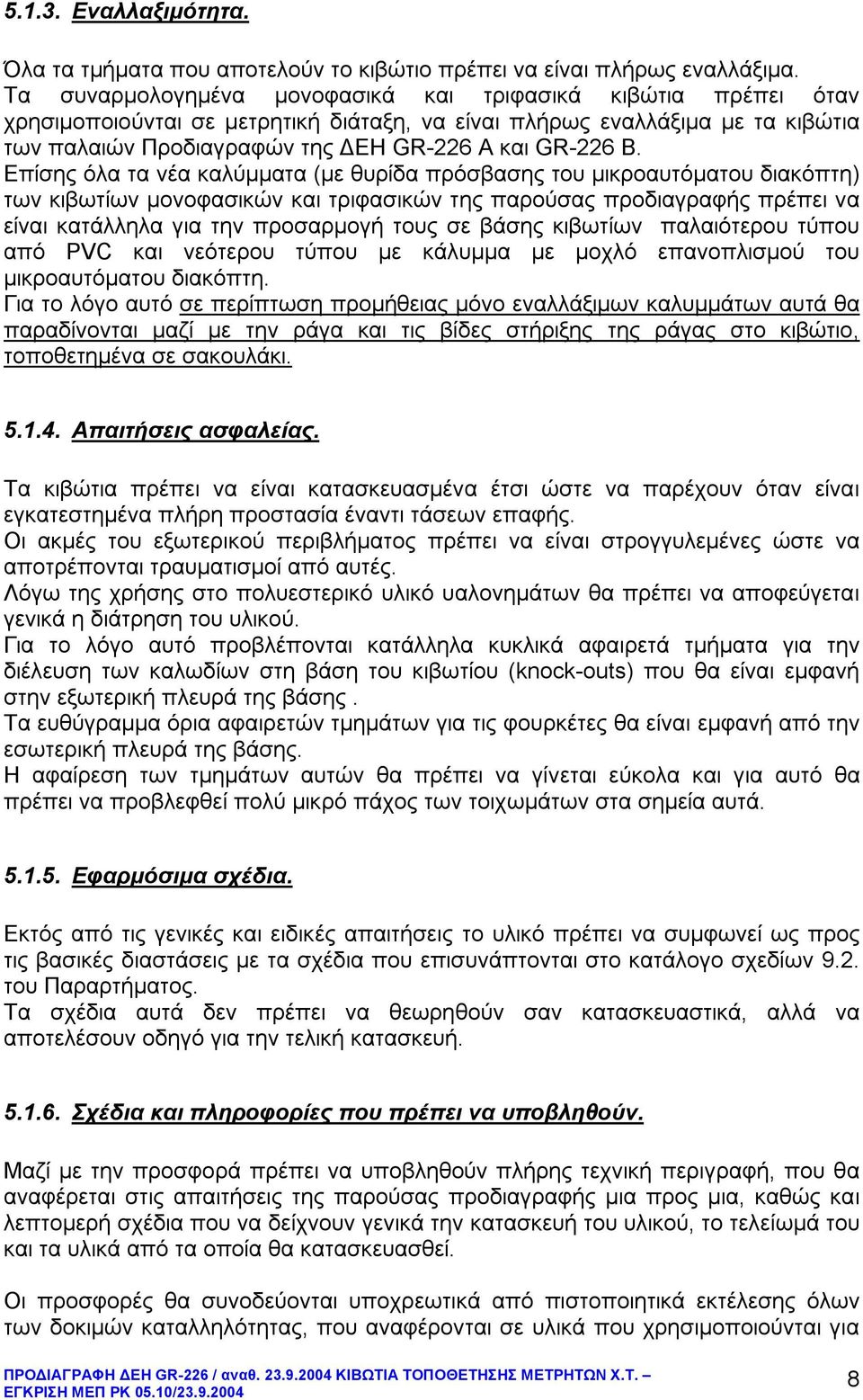

8 Εναλλαξιμότητα. Όλα τα τμματα που αποτελούν το κιβώτιο πρέπει να είναι πλρως εναλλάξιμα. Τα συναρμολογημένα μονοφασικά και τριφασικά κιβώτια πρέπει όταν χρησιμοποιούνται σε μετρητικ διάταξη, να είναι πλρως εναλλάξιμα με τα κιβώτια των παλαιών Προδιαγραφών της ΔΕΗ GR-226 A και GR-226 B. Επίσης όλα τα νέα καλύμματα (με θυρίδα πρόσβασης του μικροαυτόματου διακόπτη) των κιβωτίων μονοφασικών και τριφασικών της παρούσας προδιαγραφς πρέπει να είναι κατάλληλα για την προσαρμογ τους σε βάσης κιβωτίων παλαιότερου τύπου από PVC και νεότερου τύπου με κάλυμμα με μοχλό επανοπλισμού του μικροαυτόματου διακόπτη. Για το λόγο αυτό σε περίπτωση προμθειας μόνο εναλλάξιμων καλυμμάτων αυτά θα παραδίνονται μαζί με την ράγα και τις βίδες στριξης της ράγας στο κιβώτιο, τοποθετημένα σε σακουλάκι Απαιτσεις ασφαλείας. Τα κιβώτια πρέπει να είναι κατασκευασμένα έτσι ώστε να παρέχουν όταν είναι εγκατεστημένα πλρη προστασία έναντι τάσεων επαφς. Οι ακμές του εξωτερικού περιβλματος πρέπει να είναι στρογγυλεμένες ώστε να αποτρέπονται τραυματισμοί από αυτές. Λόγω της χρσης στο πολυεστερικό υλικό υαλονημάτων θα πρέπει να αποφεύγεται γενικά η διάτρηση του υλικού. Για το λόγο αυτό προβλέπονται κατάλληλα κυκλικά αφαιρετά τμματα για την διέλευση των καλωδίων στη βάση του κιβωτίου (knock-outs) που θα είναι εμφαν στην εξωτερικ πλευρά της βάσης. Τα ευθύγραμμα όρια αφαιρετών τμημάτων για τις φουρκέτες θα είναι εμφαν από την εσωτερικ πλευρά της βάσης. Η αφαίρεση των τμημάτων αυτών θα πρέπει να γίνεται εύκολα και για αυτό θα πρέπει να προβλεφθεί πολύ μικρό πάχος των τοιχωμάτων στα σημεία αυτά Εφαρμόσιμα σχέδια. Εκτός από τις γενικές και ειδικές απαιτσεις το υλικό πρέπει να συμφωνεί ως προς τις βασικές διαστάσεις με τα σχέδια που επισυνάπτονται στο κατάλογο σχεδίων 9.2. του Παραρτματος. Τα σχέδια αυτά δεν πρέπει να θεωρηθούν σαν κατασκευαστικά, αλλά να αποτελέσουν οδηγό για την τελικ κατασκευ Σχέδια και πληροφορίες που πρέπει να υποβληθούν. Μαζί με την προσφορά πρέπει να υποβληθούν πλρης τεχνικ περιγραφ, που θα αναφέρεται στις απαιτσεις της παρούσας προδιαγραφς μια προς μια, καθώς και λεπτομερ σχέδια που να δείχνουν γενικά την κατασκευ του υλικού, το τελείωμά του και τα υλικά από τα οποία θα κατασκευασθεί. Οι προσφορές θα συνοδεύονται υποχρεωτικά από πιστοποιητικά εκτέλεσης όλων των δοκιμών καταλληλότητας, που αναφέρονται σε υλικά που χρησιμοποιούνται για 8

9 την κατασκευ των κιβωτίων όπως ορίζεται στην παράγραφο 6.3., από τα οποία θα φαίνεται σαφώς ότι καλύπτονται οι απαιτσεις της προδιαγραφς. Ο προμηθευτς υποχρεούται να μας γνωρίσει για κάθε είδος που προσφέρει τις ιδιότητες και τα χαρακτηριστικά των υλικών που χρησιμοποιεί για την κατασκευ τους και για το σκοπό αυτό οφείλει μαζί με την προσφορά του να παραδώσει συμπληρωμένους τους Πίνακες , και του παραρτματος, αντικαθιστώντας τους αστερίσκους με τις ιδιότητες του υλικού. Ο προμηθευτς υποχρεούται επίσης να παραδώσει μαζί με την προσφορά του πλρη κατασκευαστικά σχέδια στα οποία θα παρουσιάζονται αναλυτικά όλες οι λεπτομέρειες των κιβωτίων Ανταλλακτικά. Οι προμηθευτές πρέπει να εξασφαλίζουν την ύπαρξη ανταλλακτικών και εξαρτημάτων για μια περίοδο 10 ετών από την ημερομηνία της τελευταίας τμηματικς παράδοσης του υλικού Υποβολ Δείγματος Κιβωτίου. Οι προσφορές θα συνοδεύονται από δείγμα έτοιμου κιβωτίου σύμφωνα με τα προδιαγραφόμενα άλλου παρεμφερούς κιβωτίου (περίπου ιδίου όγκου) από το οποίο θα προκύπτει ότι ο προμηθευτς - κατασκευαστς έχει την δυνατότητα να ανταποκριθεί στις κατασκευαστικές απαιτσεις της προδιαγραφς σε τέτοιου μεγέθους κιβώτια από SMC. Το παραπάνω δείγμα θα προσκομιστεί στην τεχνικ υπηρεσία της ΔΚΣΔ / Τομέας Μετρσεων, προκειμένου να αξιολογηθεί. Η υποβολ δείγματος κατά την διαδικασία του διαγωνισμού επέχει ρόλο κυρίως ως προς την δοκιμότητα των Προμηθευτών. Οπωσδποτε όμως ο μειοδότης οι μειοδότες Οίκοι είναι υποχρεωμένοι να καταθέσουν στην Υπηρεσία μας, πριν την εν σειρά παραγωγ, πλρη δείγματα για τελικ έγκριση. 9

10 5.2. ΕΙΔΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Γενικά. Στην παράγραφο αυτ περιλαμβάνονται οι ειδικές απαιτσεις και τα ιδιαίτερα χαρακτηριστικά των κιβωτίων και των εξαρτημάτων που τα συνοδεύουν. Τα κιβώτια πρέπει να ικανοποιούν επιπλέον τα σχέδια που επισυνάπτονται στο κατάλογο σχεδίων 9.2 όσον αφορά τα ακόλουθα: Σχεδίαση Μορφ. Βασικές διαστάσεις. Θέσεις οπών και ενθέτων για τις βίδες στερέωσης. Επισμανση. Τοποθέτηση σε διάταξη. Πρόβλεψη χαραγών για εύκολη απόσπαση τμημάτων του περιβλματος Ειδικά κατασκευαστικά χαρακτηριστικά. Το κιβώτιο θα κατασκευαστεί με τη μέθοδο Compression Moulding εξ' ολοκλρου από υψηλς ποιότητας θερμοσκληρυνόμενο υλικό και συγκεκριμένα από πολυεστέρα ενισχυμένο με υαλόνημα, τύπου SMC. Οι ποσοτικές απαιτσεις που αφορούν τις ιδιότητες του πολυεστέρα ενισχυμένου με υαλόνημα που θα χρησιμοποιηθεί για την κατασκευ του κιβωτίου και τα ίδια τα κιβώτια, αναφέρονται στον επισυναπτόμενο στο Παράρτημα Πίνακα Μορφολογικά οι διαστάσεις των κιβωτίων θα είναι σύμφωνα με τα επισυναπτόμενα σχέδια του καταλόγου 9.2. Το πάχος των τοιχωμάτων της βάσεως θα είναι τουλάχιστον 3mm και του καλύμματος τουλάχιστον 2,5mm. Κάθε κιβώτιο μετρητ θα αποτελείται από τα παρακάτω τμματα : Κύριο σώμα βάση (1 τεμάχιο + Ακροδέκτης σύνδεσης). Κάλυμμα (1 τεμάχιο + 1 βίδα ασφαλείας + 1 ράγα στριξης με 2 βίδες). Βασικά παρελκόμενα (1 απαρτία). Το κιβώτιο μονοφασικού μετρητ πρέπει να δέχεται στο εσωτερικό του ένα μονοφασικό μετρητ, ένα μονοπολικό μικροαυτόματο διακόπτη και τον κατάλληλο για τα εισερχόμενα και εξερχόμενα καλώδια ακροδέκτη (κλέμα) συνδέσεως γειώσεων ουδετέρου. Το κιβώτιο τριφασικού μετρητ πρέπει να δέχεται στο εσωτερικό του ένα τριφασικό μετρητ, ένα τριπολικό μικροαυτόματο διακόπτη και τον κατάλληλο για τα εισερχόμενα και εξερχόμενα καλώδια ακροδέκτη (κλέμα) συνδέσεως γειώσεων ουδετέρου. 10

11 Οι ακροδέκτες (κλέμες) γειώσεων ουδετέρου θα είναι κατασκευασμένοι από ορείχαλκο επικασσιτερωμένο σύμφωνα με την προδιαγραφ ΔΕΗ GR-88/ Η επικασσιτέρωση θα γίνεται σύμφωνα με την Τεχνικ Προδιαγραφ ΔΕΗ Χ.Κ / με πάχος τουλάχιστον 15 μm. Οι ακροδέκτες θα είναι κατάλληλοι για την σύσφιξη πολύκλωνων μονόκλωνων αγωγών διατομς από 6 μέχρι 16 mm2 μέσω ακροδεκτών καλωδίων. Λεπτομέρειες για τους ακροδέκτες δίνονται στον συνημμένο κατάλογο σχεδίων 9.2. Στο πάνω μέρος του καλύμματος του κιβωτίου προβλέπεται παράθυρο για την λψη των ενδείξεων του μετρητ. Το παράθυρο του καλύμματος του κιβωτίου για τη λψη των ενδείξεων του μετρητ θα είναι από υλικό polycarbonate πάχους 3mm. Θα πρέπει να υπάρχει η δυνατότητα εύκολης αντικατάστασς του σε περίπτωση θραύσης, με νέο εναλλάξιμο παράθυρο. Για το σκοπό αυτό προβλέπονται κατάλληλες οπές στο κάλυμμα του κιβωτίου για την εύκολη τοποθέτηση και αντικατάσταση του παραθύρου καθώς και κατάλληλα αυλάκια για τη στεγανοποίηση του παραθύρου, όπως στα συνημμένα σχέδια. Οι ποσοτικές απαιτσεις που αφορούν τις ιδιότητες του polycarbonate που θα χρησιμοποιηθεί για την κατασκευ του παραθύρου για την λψη των ενδείξεων του μετρητ, αναφέρονται στον επισυναπτόμενο στο Παράρτημα Πίνακα Στο κάτω μέρος του καλύμματος είναι τοποθετημένη μια συρόμενη θυρίδα για την πρόσβαση στον μικροαυτόματο διακόπτη και τον εύκολο επανοπλισμό του. Η θυρίδα πρόσβασης παρέχει δυνατότητα κλειδώματος με μικρό λουκέτο. Η θυρίδα αυτ ανοίγοντας επιτρέπει το χειροκίνητο οπλισμό του μικροαυτόματου διακόπτη. Το διαφανές πλαστικό κάλυμμα της εσοχς χειρισμού του μικροαυτόματου θα πρέπει να "κουμπώνει" κατά το κλείσιμό του, ώστε να μην πέφτει προς τα κάτω όταν δεν έχει ασφαλιστεί με μικρό λουκέτο από τον πελάτη. Το υλικό κατασκευς της θυρίδας θα είναι ίδιο με του παραθύρου λψης των ενδείξεων του μετρητ, δηλαδ polycarbonate και οι διαστάσεις του δίνονται στα συνημμένα σχέδια. Στο εσωτερικό τμμα του καλύμματος θα είναι στερεωμένη η χοάνη (ποτηράκι) πρόσβασης για τον χειροκίνητο οπλισμό του κομβίου του μικροαυτόματου από ειδικό πλαστικό υλικό. Η χοάνη πρόσβασης του μικροαυτόματου διακόπτη θα είναι κατασκευασμένη από κατάλληλο αυτοσβενύμενο πλαστικό υλικό, με δείκτη ευφλεξιμότητας FΗ1 σύμφωνα με τους κανονισμούς EN/IEC VO σύμφωνα με τον κανονισμό. Η προσαρμογ της χοάνης πρόσβασης στο κάλυμμα του κιβωτίου θα γίνεται με ειδικ κόλλα, χωρίς όμως να παρεμποδίζεται από την κόλλα η ευχερς κίνηση της θυρίδας πρόσβασης. Οι ιδιότητες του πλαστικού υλικού καθώς και οι διαστάσεις της χοάνης και η θέση προσαρμογς της στο κάλυμμα δίνονται στα συνημμένα σχέδια και στον πίνακα Το αποσπώμενο κάλυμμα του κιβωτίου θα πρέπει να προσαρμόζεται στη βάση του κιβωτίου και να ασφαλίζεται με ένα κοχλία (βίδα ασφαλείας), διαστάσεων όπως στα συνημμένα σχέδια. Το υλικό του κοχλία θα είναι ορείχαλκος επικασσιτερωμένος και θα φέρει κατάλληλη οπ στο κεφάλι του κοχλία για το πέρασμα του σύρματος σφράγισης. 11

12 Η σφράγιση του κιβωτίου θα γίνεται με ειδικ σφραγίδα ασφαλείας, ώστε να αποτρέπεται παράνομη επέμβαση στο εσωτερικό του κιβωτίου καθώς και η προσπέλαση σε μη εξουσιοδοτημένα πρόσωπα και για να εξασφαλίζεται προστασία επαφς με υπό τάση στοιχεία στο εσωτερικό του. Το ανάγλυφο σμα της ΔΕΗ και οι οπές στριξης του πινακιδίου με το Δελτίο Πελάτη θα είναι στην επιφάνεια του καλύμματος του κιβωτίου στις θέσεις που σημειώνονται στα σχέδια του παραρτματος Όλα τα ορειχάλκινα χάλκινα τεμάχια που θα χρησιμοποιηθούν θα είναι επικασσιτερωμένα σύμφωνα με τη Προδιαγραφ Χ.Κ / , ενώ όλα τα μεταλλικά τεμάχια θα είναι επιψευδαργυρωμένα, σύμφωνα με τη Προδιαγραφ Χ.Κ , με μέσο πάχος επιψευδαργύρωσης 25μm και χρωμικ κατεργασία αντοχς 96h σε αλατονέφωση σύμφωνα με την Προδιαγραφ Χ.Κ Σε όλες τις υποδοχές της βάσης του κιβωτίου που χρησιμοποιούνται για τη στριξη του μετρητ και του αυτόματου διακόπτη θα τοποθετηθούν ορειχάλκινα ένθετα περικόχλια κατάλληλου μεγέθους (ενσωματωμένα κατά την διάρκεια της χύτευσης του πολυεστερικού υλικού), κατά DIN Ο αριθμός των ενθέτων περικοχλίων καθώς και οι θέσεις που θα τοποθετηθούν στην βάση του κιβωτίου δίνονται στα συνημμένα σχέδια του καταλόγου σχεδίων 9.2. Η ράγα στριξης του μικροαυτόματου διακόπτη θα είναι μεταλλικ και θα φέρει δύο οπές για τη τοποθέτησ της στη βάση του κιβωτίου, καθώς επίσης θα φέρει στο πάνω και κάτω μέρος της τέρματα (stop) για να μην σύρεται ο αυτόματος διακόπτης. Τα σημεία στριξης της ράγας των μονοφασικών κιβωτίων έχουν τροποποιηθεί και είναι πλέον μετατοπισμένα κατά 7mm, για να μην εμποδίζεται ο επανοπλισμός του κομβίου του μικροαυτόματου διακόπτη από τη χοάνη πρόσβασης. (Προσοχ δεν ισχύει το αντίστοιχο σχέδιο) Στριξη και σχεδίαση. Τα κιβώτια μετρητών θα εγκαθίστανται σε εσωτερικούς και εξωτερικούς χώρους σε επιφάνειες τοίχων και θα στηρίζονται με τέσσερις (4) βίδες. Πρέπει να είναι κατασκευασμένα έτσι ώστε να παρέχουν τον προδιαγραφόμενο βαθμό προστασίας, τουλάχιστον ίσο με ΙΡ 43 σύμφωνα με τους κανονισμούς EN/IEC (η δοκιμ για την εξακρίβωση της αναφερόμενης στεγανότητας θα πραγματοποιηθεί με την θυρίδα πρόσβασης του μικροαυτόματου διακόπτη του κιβωτίου κλειστ) Υλικό. Τα κιβώτια μετρητών θα κατασκευασθούν με τη μέθοδο Compression Moulding από υψηλς ποιότητας θερμοσκληρυνόμενο υλικό (πολυεστέρα ενισχυμένο με υαλόνημα τύπου SMC). Η τελικ σύνθεση του πολυεστερικού υλικού που θα επιλεγεί για την κατασκευ των κιβωτίων, θα πρέπει να εξασφαλίζει τα χαρακτηριστικά λειτουργίας και να ικανοποιεί τις ειδικές απαιτσεις που είναι αναγκαίες για ηλεκτρολογικό εξοπλισμό. 12

13 Θα πρέπει λοιπόν να παρέχουν : Βελτιωμένη μονωτικ ικανότητα. Υψηλ μηχανικ αντοχ έναντι κρούσης και πίεσης. Κατάλληλη ακαμψία. Μεγάλη ανθεκτικότητα έναντι χημικών, κοινών διαλυτών και υπεριωδών ακτίνων. Χαμηλ απορρόφηση νερού. Αντοχ στη γρανση κατά τρόπο που να μην παρουσιάζεται διαφοροποίηση διαστάσεων και αλλοίωση σχματος του κιβωτίου. Υψηλ οριακ θερμοκρασία λειτουργίας. Αντίσταση στη θερμότητα και στη φωτιά. Ποσοτικές απαιτσεις όσον αφορά τις παραπάνω ιδιότητες των πολυεστερικών υλών που θα χρησιμοποιηθούν για την κατασκευ των κιβωτίων δίνονται στον Πίνακα του Παραρτματος Παρελκόμενα. Κάθε κιβώτιο πρέπει να παραδίδεται πλρες, με το κάλυμμά, τη βάση και τον κατάλληλο ακροδέκτη συνδέσεως γειώσεων τοποθετημένο στη θέση του και μαζί με ένα πλαστικό σακουλάκι μέσα στο κιβώτιο. Στο σακουλάκι θα περιέχονται όλες οι αναγκαίες βίδες στερέωσης του μετρητ στη βάση του κιβωτίου, οι βίδες του ακροδέκτη γείωσης, η βίδα για το κάλυμμα του κιβωτίου καθώς και η αντίστοιχη ράγα στριξης του μικροαυτόματου διακόπτη με τις βίδες στερέωσς της. 13

14 6. ΔΟΚΙΜΕΣ Ο κατασκευαστς θα εκτελέσει δοκιμές ώστε να διαπιστωθεί ότι το υλικό που προσφέρει (SMC) έχει τις ιδιότητες που αναφέρονται στον Πίνακα του Παραρτματος. Μέρος και το σύνολο των δοκιμών αυτών μπορεί να επαναλαμβάνεται κατά τη διάρκεια της εν σειρά παραγωγς κατά τη κρίση της Επιθεωρσεως και με δαπάνη της Επιχειρσεως. Σε περίπτωση αποτυχίας του υλικού οι δαπάνες βαρύνουν τον προμηθευτ. Εφ' όσον κατά τη διάρκεια της παραγωγς διαπιστωθεί αλλαγ στη σύνθεση του υλικού θα γίνονται νέες δοκιμές Δοκιμές σχεδιασμού. Δεν προβλέπονται Δοκιμές Τύπου. Οι προσφορές θα συνοδεύονται υποχρεωτικά από πιστοποιητικά εκτέλεσης όλων των δοκιμών τύπου που αναφέρονται σε πρώτη ύλη πολυεστέρα και όχι σε έτοιμο κιβώτιο, από τα οποία θα φαίνεται σαφώς ότι καλύπτονται οι απαιτσεις της προδιαγραφς. Θα γίνουν δεκτά πιστοποιητικά που έχουν εκδοθεί από την ίδια τη ΔΕΗ, από κρατικά από διαπιστευμένα εργαστρια ειδικευμένα σε έλεγχο πλαστικών υλικών. Προσφορές που δε θα συνοδεύονται από το πιο πάνω πιστοποιητικά, θα απορρίπτονται κατά το στάδιο της τεχνικς αξιολόγησης. Στο στάδιο παραλαβς της πρώτης παρτίδας κάθε είδους, είναι στη κρίση της επιθεώρησης να προβεί σε εκτέλεση οιασδποτε από τις δοκιμές τύπου Δοκιμές τύπου σε πρώτη ύλη. Οι δοκιμές τύπου σε πρώτη ύλη κατασκευς των κιβωτίων, θα πραγματοποιούνται στα εργαστρια του Τομέα Μηχανικών και Μεταλλουργικών Δοκιμών (ΤΜΜΔ) και λοιπόν εργαστηρίων του ΚΔΕΠ, με την κατάθεση από τους προμηθευτές κατάλληλα διαμορφωμένων δοκιμίων πρώτης ύλης, σύμφωνα με τις μεθόδους που περιγράφονται στους κανονισμούς ASTM D Προσδιορισμός αντοχς θραύσεως σε κρούση των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων. Η δοκιμ θα διεξαχθεί σύμφωνα με τους Κανονισμούς ASTM D256 ( EN/ISO 180) "Impact resistance of plastics and electrical insulating materials " Προσδιορισμός αντοχς θραύσεως σε εφελκυσμό των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων. Η δοκιμ θα διεξαχθεί σύμφωνα με τους Κανονισμούς ASTM D638 ( EN/ISO D527-4) " Tensile properties of plastics ". 14

15 Προσδιορισμός αντοχς διαρρος σε κάμψη των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων. Η δοκιμ θα διεξαχθεί σύμφωνα με τους Κανονισμούς ASTM D790 ( EN/ISO 178) " Flexural properties of unreiforced and reinforced plastics and electrical insulating materials" Προσδιορισμός της πυκνότητας των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων. Η δοκιμ θα διεξαχθεί σύμφωνα με τους Κανονισμούς ASTM D792 ( EN/ISO 1183) " Density and Specific Gravity (Relative Dencity ) of plastics by displacement" Προσδιορισμός της μέγιστης θερμοκρασίας συνεχούς λειτουργίας πλαστικών υλικών. Η δοκιμ θα διεξαχθεί σύμφωνα με τους Κανονισμούς EN / IEC " Guide for the determination of thermal endurance properties of electrical insulating materials " αντίστοιχους κανονισμούς UL Προσδιορισμός της θερμοκρασίας στην οποία αρχίζουν να μαλακώνουν τα πλαστικά υλικά που χρησιμοποιούνται για τη κατασκευ των κιβωτίων. Η δοκιμ θα διεξαχθεί σύμφωνα με τους Κανονισμούς ASTM D1525 ( ΕΝ/ISO 306) " Vicat softening temperature of plastics" Προσδιορισμός της απορρόφησης νερού από τα πλαστικά υλικά που χρησιμοποιούνται για τη κατασκευ των κιβωτίων. Η δοκιμ θα διεξαχθεί σύμφωνα με τους Κανονισμούς ASTM D570 ( ΕΝ/ISO 62) " Water absorption of plastics" Δοκιμ για την επιβεβαίωση της αντοχς των πλαστικών υλικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων έναντι όξινων αλκαλικών χημικών αντιδραστηρίων και συνηθισμένων διαλυτών. Η δοκιμ θα διεξαχθεί σύμφωνα με τους Κανονισμούς ASTM D543 ( ΕΝ/ISO 175) " Resistance of plastics to chemical reagents". Τα χημικά αντιδραστρια που θα χρησιμοποιηθούν για τη δοκιμ θα είναι αυτά που αναφέρονται στις παραγράφους 5.3.5, 5.3.7, 5.3.8, , , , , , των σχετικών κανονισμών ASTM Προσδιορισμός του βαθμού ευφλεξιμότητας των πλαστικών που χρησιμοποιούνται για τη κατασκευ των κιβωτίων. Η δοκιμ θα διεξαχθεί όπως περιγράφεται στους Κανονισμούς ΕΝ/IEC ( UL 94) " Methods of test for the determination of the flammability of solid electrical insulating materials when exposed to an igniting source". 15

16 Κάθε άλλη δοκιμ που θα θεωρηθεί απαραίτητη για να εξετασθούν λεπτομερώς ειδικά προβλματα που ενδέχεται να προκύψουν κατά τη διάρκεια των δοκιμών αποδοχς από εμπειρίες κατά τη χρησιμοποίηση του υλικού Δοκιμές τύπου σε έτοιμο προϊόν. Σαν δοκιμές τύπου θεωρούνται οι δοκιμές που περιγράφονται παρακάτω και σε περίπτωση εκτέλεσης του συνόλου ορισμένων από αυτές πρέπει να τηρείται η παρακάτω σειρά: Επιβεβαίωση της καταλληλότητας των κιβωτίων να χρησιμοποιηθούν να αποθηκευτούν κάτω από συνθκες υψηλών θερμοκρασιών. Η δοκιμ θα διεξαχθεί όπως περιγράφεται στους Κανονισμούς EN/IEC " Basic enviromental testing procedures - Part 2: Tests - Test Bd: Dry heat". Η δοκιμ θα θεωρηθεί επιτυχημένη εφόσον δεν υπάρξει παραμόρφωση βλάβη κατά τη διάρκεια μετά τη δοκιμ, η οποία θα μπορούσε να περιορίσει τη λειτουργικ ικανότητα των υλικών. Επιπλέον τα πλαστικά κιβώτια πρέπει να αντέχουν με επιτυχία μετά τη περίοδο ανάκτησης τη δοκιμ κρούσης που περιγράφεται στη παράγραφο Δοκιμ για την επίδραση της αλλαγς θερμοκρασίας στα κιβώτια. Η δοκιμ θα διεξαχθεί όπως περιγράφεται στους Κανονισμούς EN/IEC " Basic environmental testing procedures - Part 2: Tests - Test Nb: Change of temperature with specified rate of change". Η δοκιμ θα θεωρηθεί επιτυχς αν δεν υπάρξει παραμόρφωση βλάβη κατά τη διάρκεια μετά τη δοκιμ, που θα μπορούσε να περιορίσει τη λειτουργικ ικανότητα των υλικών. Επιπλέον τα πλαστικά κιβώτια πρέπει να αντέχουν με επιτυχία μετά τη περίοδο ανάκτησης τη δοκιμ κρούσης που περιγράφεται στη παράγραφο Δοκιμ επιβεβαίωσης του βαθμού προστασίας έναντι εξωτερικών μηχανικών κρούσεων (κώδικας ΙΚ). Η δοκιμ θα διεξαχθεί όπως περιγράφεται στους Κανονισμούς ΕΛΟΤ ΕΝ 50102, για βαθμό προστασίας ΙΚ 10. Η ενέργεια κρούσης θα είναι ίση με 20 Joule. Η δοκιμ θα γίνει σε οποιοδποτε σημείο επίπεδης επιφάνειας του κιβωτίου (πλρως συναρμολογημένου με το κάλυμμα στη θέση του). 16

17 Η δοκιμ θα διεξαχθεί όπως περιγράφεται στην παράγραφο 6.4 του αναφερόμενου προτύπου ΕΝ Η δοκιμ θα θεωρηθεί επιτυχημένη αν δεν υπάρξει ένδειξη βλάβης που θα μπορούσε να περιορίσει τις λειτουργικές ικανότητες του κιβωτίου. Ελαφρά παραμόρφωση που δε μειώνει όμως την προστασία κατά της διείσδυσης στερεών αντικειμένων, σκόνης νερού, θα γίνει αποδεκτ Δοκιμ για την προστασία κατά της υγρασίας και της οξείδωσης. Η δοκιμ αυτ περιλαμβάνει τις ακόλουθες επιμέρους δοκιμές: α. Δοκιμ Υγρασίας - θερμοκρασίας. Η δοκιμ θα διεξαχθεί όπως περιγράφεται στους Κανονισμούς EN/IEC : " Basic environmental testing procedure - Part 2 : Tests - Test Db and guidance: Damp heat cyclic, hour cycle ". Τα κιβώτια δοκιμών θα στερεωθούν σε κατακόρυφη επίπεδη επιφάνεια με όλες τις βίδες που παρέχονται από τον κατασκευαστ για το σκοπό αυτό. Η δοκιμ θα διεξαχθεί σε πλρως συναρμολογημένα κιβώτια με τα μεταλλικά μέρη στη θέση τους και τα καλύμματα κλειστά. Η δοκιμ θα θεωρηθεί επιτυχημένη αν : - δεν υπάρξει ένδειξη παραμόρφωσης, ραγίσματος άλλης βλάβης στα πλαστικά μέρη μετά την εκτέλεσ της, που να περιορίζει τη λειτουργικ τους ικανότητα. - Δεν υπάρξει ένδειξη οξείδωσης σε μεταλλικά μέρη. Επιπλέον τα κιβώτια πρέπει να υποστούν με επιτυχία μετά την περίοδο ανάκτησης τη δοκιμ κρούσης της παραγράφου και τη δοκιμ που αφορά την τάση διάσπασης διηλεκτρικού που περιγράφεται στην παράγραφο β. Δοκιμ αλατώδους ομίχλης ( για τα μεταλλικά μέρη) Η δοκιμ θα διεξαχθεί όπως περιγράφεται στους Κανονισμούς EN/IEC : " Basic environmental testing procedure - Part 2 : Tests - Test Ka : Salt mist ". Η δοκιμ διεξάγεται για έλεγχο των μεταλλικών εξαρτημάτων που υπάρχουν στη βάση του κιβωτίου και γι' αυτό πρέπει να γίνει με τα καλύμματα απομακρυσμένα. Η δοκιμ θα θεωρηθεί επιτυχημένη αν δεν υπάρξει ένδειξη οξείδωσης στα μεταλλικά μέρη Δοκιμές για προστασία κατά της διείσδυσης στερεών αντικειμένων και νερού. Τα κιβώτια πρέπει να στερεωθούν σε κατακόρυφη επίπεδη επιφάνεια με όλες τις βίδες που παρέχονται από τον κατασκευαστ για το σκοπό αυτό. 17

18 Οι δοκιμές θα διεξαχθούν σε πλρως συναρμολογημένα κιβώτια με τα μεταλλικά μέρη στη θέση τους και τα καλύμματα και τη θυρίδα κλειστά, για βαθμό προστασίας ΙΡ43 σύμφωνα με το κανονισμό EN/IEC Οι δοκιμές αυτές απαρτίζονται από τις παρακάτω επιμέρους δοκιμές: α. Προστασία έναντι διείσδυσης στερεών αντικειμένων. Η δοκιμ θα διεξαχθεί όπως περιγράφεται στο ΕΝ/IEC " Classification of degrees of protection provided by enclosures ". β. Προστασία έναντι διείσδυσης νερού. Η δοκιμ θα διεξαχθεί όπως περιγράφεται στο ΕΝ/IEC σύμφωνα με τον απαιτούμενο βαθμό προστασίας Δοκιμ διηλεκτρικς αντοχς. Η δοκιμ θα διεξαχθεί με τον τρόπο που περιγράφεται στο ΕΝ/IEC " Recommended methods of test for the electric strength of solid insulating materials at power frequencies ". - Ο ρυθμός ανύψωσης της τάσης θα είναι 1 kv / sec (δοκιμ σε πρώτη ύλη πολυεστέρα). - Με τάση 4 kv για 1 min (δοκιμ σε έτοιμο κιβώτιο) Δοκιμές για ανθεκτικότητα στη θερμότητα και στη φωτιά. Οι ακόλουθες δοκιμές θα πραγματοποιηθούν στα πλαστικά μέρη του κιβωτίου: α. Δοκιμ πυρακτωμένου σύρματος. Η δοκιμ θα διεξαχθεί με τον τρόπο που περιγράφεται στο ΕΝ/IEC " Fire hazard testing - Part 2 : Test methods - Glow wire test and guidance". β. Δοκιμ βελονοειδούς φλόγας. Η δοκιμ θα διεξαχθεί με τον τρόπο που περιγράφεται στο ΕΝ/IEC " Fire hazard testing - Part 2 : Test methods - Needle flame test". Η φλόγα του λύχνου δοκιμς θα τοποθετηθεί ακριβώς όπως στο σχμα 1.c. του σχετικού κανονισμού IEC Επιβεβαίωση για συμφωνία των διαστάσεων των κιβωτίων με τα εγκεκριμένα κατασκευαστικά σχέδια. 18

19 6.3. Δοκιμές με δειγματοληψία Δοκιμές αποδοχς. Δοκιμές αποδοχς είναι οι ακόλουθες : α. Οπτικός έλεγχος. Τα κιβώτια θα εξετασθούν οπτικά για να επιβεβαιωθεί ότι : - Σε κανένα σημείο δεν διακρίνεται ίχνος ζημίας παραμόρφωσης. - Οι εξωτερικές επιφάνειες είναι λείες και χωρίς ελαττώματα. - Δεν υπάρχουν ενδείξεις ελαττωματικς χύτευσης. - Η επισμανση είναι σωστ και συμφωνεί με τις απαιτσεις της προδιαγραφς. - Υπάρχουν όλα τα παρελκόμενα. β. Επιβεβαίωση εναλλαξιμότητας σε κομμάτια του ίδιου είδους. γ. Εκτέλεση των δοκιμών των παραγράφων , , , , , Δειγματοληψία. Οι παραπάνω δοκιμές αποδοχς θα γίνονται σε δείγμα που θα επιλέγεται με τυχαία δειγματοληψία, από την παρτίδα που πρόκειται να παραληφθεί, σύμφωνα με το EN/IEC με τα ακόλουθα κριτρια : - Επίπεδο ελέγχου S-3 (πίνακας Ι, EN/IEC 60410). - Σχέδια απλς διπλς δειγματοληψίας (πίνακες ΙΙ και ΙΙΙ, EN/IEC 60410). - Επίπεδο αποδεκτς ποιότητας AQL = 4,0 για κάθε δοκιμ ξεχωριστά. Σε περίπτωση αποτυχίας κάποιων δοκιμών αποδοχς που συνεπάγεται απόρριψη παρτίδας υπάρξεως κακς εμπειρίας από προηγούμενη χρση του υλικού θα πρέπει απαραιττως να εκτελούνται εκείνες οι δοκιμές καταλληλότητας που έχουν σχέση με την αποτυχία την κακ εμπειρία. Σ' αυτ τη περίπτωση οι δοκιμές καταλληλότητας θα γίνονται σε τρία πλαστικά κιβώτια που θα επιλέγονται τυχαία από την επόμενη παρτίδα πριν από την παραλαβ της. Σε περίπτωση αδυναμίας ενός πλαστικού κιβωτίου από το δείγμα των τριών, έστω και σε ένα σημείο μιάς μόνο δοκιμς, οι δοκιμές καταλληλότητας θα επαναληφθούν σε ένα δείγμα δύο κιβωτίων. Σε περίπτωση και δεύτερης αποτυχίας η παρτίδα θα απορριφθεί. Σημειώνεται ότι οι παρτίδες συμπίπτουν με τις τμηματικές παραδόσεις υλικού. 19

20 6.4. Δοκιμές σειράς. Δεν προβλέπονται. 7. ΠΙΝΑΚΙΔΕΣ - ΕΠΙΣΗΜΑΝΣΗ 7.1. Πινακίδες. Δεν προβλέπονται πινακίδες Επισμανση. Σε εμφανές σημείο κάθε κιβωτίου που θα υποδειχθεί από τη ΔΕΗ θα υπάρχουν ανάγλυφες χαραγμένες οι κάτωθι ενδείξεις : Το λογότυπο της ΔΕΗ. Ο αριθμός της Σύμβασης και ο αύξων αριθμός παρτίδας. Το Ονομα το λογότυπο του κατασκευαστ. Ο κωδικός αριθμός υλικού ΔΕΗ. Οι ακριβείς διαστάσεις όλων των επισημάνσεων καθώς και η συγκεκριμένη θέση τους καθορίζονται στα σχέδια 9.2. του παραρτματος. Σύμφωνα με τη παράγραφο της Προδιαγραφς το πιο πάνω υλικό θα έχει σε σημείο που δεν εμποδίζεται η καλ προσαρμογ και στεγανότητα του κιβωτίου, ανάγλυφους χαραγμένους τους κάτωθι αριθμούς : Στο Μονοφασικό κιβώτιο : Κ.Υ Στο Τριφασικό κιβώτιο : Κ.Υ Στο Μονοφασικό κιβώτιο τυποποίησης Η.Ε.Α.Π. : Κ.Υ Στο Εναλλάξιμο Μονοφασικό Κάλυμμα : Κ.Υ Στο Εναλλάξιμο Τριφασικό Κάλυμμα : Κ.Υ Θα τοποθετηθεί κατάλληλου μεγέθους αυτοκόλλητη σμανση, δίπλα από τη θυρίδα πρόσβασης του μικροαυτόματου διακόπτη, που θα αναγράφει Οδηγίες Χρσης για τους Πελάτες. Οι προμηθευτές θα πρέπει να ενημερωθούν για το κείμενο των Οδηγιών που θα φέρει η ανωτέρω σμανση, τις διαστάσεις της, το χρώμα κ.λ.π., σε συνεννόηση με την Υπηρεσία μας. Το αυτοκόλλητο και το ανεξίτηλο της ανωτέρω σμανσης θα δοκιμασθεί κατά τη δοκιμ κλιματιστικς γρανσης. 20

21 8. ΣΥΣΚΕΥΑΣΙΑ Τα κιβώτια θα είναι επιμελώς συσκευασμένα εντός νάϋλον σακούλας το κάθε ένα και κατόπιν εντός σκελετοκιβωτίου. Τα σκελετοκιβώτια θα τοποθετούνται σε παλέτες EU και θα παραδίδονται έτσι το συνολικό βάρος ανά παλέτα να μην ξεπερνά τα 550 Kgr. Τα κιβώτια αυτά θα πρέπει να φέρουν εξωτερικά χαραγμένα κολλημένα ανεξίτηλα τον αριθμό της Σύμβασης, τον Κωδικό του υλικού και τα Στοιχεία του Προμηθευτ και επιπλέον θα αναγράφεται το είδος του κιβωτίου. Με την παραπάνω συσκευασία θα είναι ικανά να αποθηκευτούν και σε εξωτερικό χώρο χωρίς περαιτέρω προστασία έναντι καιρικών συνθηκών (βροχ υγρασία). Τα κιβώτια θα παραδίδονται πλρως συναρμολογημένα. 9. ΠΑΡΑΡΤΗΜΑΤΑ 9.1. ΠΙΝΑΚΕΣ ΚΑΤΑΛΟΓΟΣ ΣΧΕΔΙΩΝ 9.3. ΠΑΡΑΤΗΡΗΣΕΙΣ 21

22 ΠΙΝΑΚΑΣ ΙΔΙΟΤΗΤΩΝ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ Α/α Χαρακτηριστικό δοκιμ Παράγραφος Προδιαγραφς 1 Αντοχ θραύσεως σε κρούση (Reversed Notch Izod) Κανονισμός Μονάδες Τιμές ASTM D256 ft * lbf in. of Width = 11 2 Αντοχ Θραυσεως σε εφελκυσμό Αντοχ διαρρος σε κάμψη Πυκνότης EN ISO 180 ASTM D638 EN ISO ASTM D790 EN ISO 178 ASTM D792 ΕΝ/ISO 1183 KJ/m 2 P.S.I. Mpa P.S.I. Mpa > 50 min min 61 min min 138 gr/cm 3 1,7-1,8 5 Μέγιστη θερμοκρασία συνεχούς Λειτουργίας EN /IEC UL746B O C 80 6 Θερμικ Αντοχ (Μαλάκωμα) Vicat (Μέθοδος Β ) ASTM D1525 ΕΝ/ISO 306 O C Απορρόφηση νερού 24h/23 o C Επίδραση διαλυτών και Χημικών αντιδραστηρίων ASTM D570 ΕΝ/ISO 62 ASTM D543 ΕΝ/ISO 175 % 0,5 - Καμιά επίδραση στην λειτουργικότητα 9 Ευφλεξιμότητα υλικού ΕΝ/IEC UL 94 Βαθμός Κλάση FH 1 V0 10 Δοκιμ σε θερμό και ξηρό Περιβάλλον (Test Bd) 11 Δοκιμ διακύμανσης Θερμοκρασίας (Test Nb) EN / IEC EN / IEC O C - hrs O C min. 25 max Βαθμός προστασίας σε κρούση (Κώδικας ΙΚ ) ΕΛΟΤ / EN Βαθμός ΙΚ 10 22

23 13α Δοκιμ σε θερμό και υγρό Περιβάλλον(Test Db)Παραλαγ α EN / IEC O C - κύκλοι β Δοκιμ αλατώδους ομίχλης (Test Ka) β EN / IEC εβδομάδες 2 14 Βαθμός Προστασίας EN / IEC Διηλεκτρικ αντοχ EN / IEC α Δοκιμ πυρακτωμένου σύρματος α EN / IEC β Δοκιμ βελονοειδούς φλόγας β EN / IEC IP 43 kv / mm min 12 O C 960 Sec 30 23

24 ΠΙΝΑΚΑΣ ΑΠΑΙΤΗΣΕΙΣ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ (ΓΙΑ ΣΥΜΠΛΗΡΩΣΗ ΑΠΟ ΤΟΝ ΠΡΟΜΗΘΕΥΤΗ) Α/α Χαρακτηριστικό δοκιμ Παράγραφος Κανονισμός Μονάδες Τιμές Προδιαγραφς ft * lbf 1 Αντοχ θραύσεως σε κρούση (Reversed Notch Izod) ASTM D in. of Width * 2 Αντοχ Θραυσεως σε εφελκυσμό Αντοχ διαρρος σε κάμψη Πυκνότης EN ISO 180 ASTM D638 EN ISO ASTM D790 EN ISO 178 ASTM D792 ΕΝ/ISO 1183 KJ/m 2 P.S.I. * Mpa P.S.I. * Mpa gr/cm 3 * 5 Μέγιστη θερμοκρασία συνεχούς Λειτουργίας EN /IEC UL746B O C * 6 Θερμικ Αντοχ (Μαλάκωμα) Vicat (Μέθοδος Β ) ASTM D1525 ΕΝ/ISO 306 O C * 7 Απορρόφηση νερού 24h/23 o C ASTM D570 ΕΝ/ISO 62 % * 8 Επίδραση διαλυτών και Χημικών αντιδραστηρίων ASTM D543 ΕΝ/ISO * 9 Ευφλεξιμότητα υλικού ΕΝ/IEC UL 94 Βαθμός Κλάση * 10 Δοκιμ σε θερμό και ξηρό Περιβάλλον (Test Bd) 11 Δοκιμ διακύμανσης Θερμοκρασίας (Test Nb) EN / IEC EN / IEC O C - hrs * O C * 12 Βαθμός προστασίας σε κρούση (Κώδικας ΙΚ ) ΕΛΟΤ / EN Βαθμός * 24

25 13α Δοκιμ σε θερμό και υγρό Περιβάλλον(Test Db)Παραλαγ α EN / IEC O C - κύκλοι * 13β Δοκιμ αλατώδους ομίχλης (Test Ka) β EN / IEC εβδομάδες * 14 Βαθμός Προστασίας EN / IEC Διηλεκτρικ αντοχ EN / IEC α Δοκιμ πυρακτωμένου σύρματος α EN / IEC β Δοκιμ βελονοειδούς φλόγας β EN / IEC * kv / mm * O C * Sec * 25

26 ΠΙΝΑΚΑΣ ΙΔΙΟΤΗΤΩΝ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ (Polycarbonate Παράθυρο ενδείξεων & Θυρίδα πρόσβασης) α/α Χαρακτηριστικό δοκιμ Παράγραφος Προδιαγραφς Κανονισμός Μονάδες Τιμές 1 Αντοχ θραύσεως σε κρούση (Izod notched Impact strenght at 23 o C, 3,2 mm wall section) ASTM D256 EN/ISO 180 kj /m 2 > 20 2 Διηλεκτρικ αντοχ EN/IEC 243 kv / mm Min 12 3 Ευφλεξιμότητα υλικού EN/IEC UL 94 Ειδικά χαρακτηριστικά : Βαθμός Ή Class (mm) FH 1 Ή V-2, 3mm 1 Διαφανές (Οπτικός Ελεγχος) Παραμένει λειτουργικό 2 Σταθερό σε ακτινοβολία U.V. Παραμένει λειτουργικό 3 Σταθερό στις καιρικές συνθκες Παραμένει λειτουργικό 26

27 ΠΙΝΑΚΑΣ ΑΠΑΙΤΗΣΕΙΣ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ (ΓΙΑ ΣΥΜΠΛΗΡΩΣΗ ΑΠΟ ΤΟΝ ΠΡΟΜΗΘΕΥΤΗ) (Polycarbonate Παράθυρο ενδείξεων & Θυρίδα πρόσβασης) α/α Χαρακτηριστικό δοκιμ Παράγραφος Προδιαγραφς Κανονισμός Μονάδες Τιμές 1 Αντοχ θραύσεως σε κρούση (Izod notched Impact strenght at 23 o C, 3,2 mm wall section) ASTM D256 EN/ISO 180 kj /m 2 * 2 Διηλεκτρικ αντοχ EN/IEC 243 kv / mm * 3 Ευφλεξιμότητα υλικού EN/IEC UL 94 Ειδικά χαρακτηριστικά : Βαθμός Ή Class (mm) * 1 Διαφανές (Οπτικός Ελεγχος) * 2 Σταθερό σε ακτινοβολία U.V. * 3 Σταθερό στις καιρικές συνθκες * 27

28 ΠΙΝΑΚΑΣ ΙΔΙΟΤΗΤΩΝ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ (Πλαστικ Χοάνη πρόσβασης) α/α Χαρακτηριστικό δοκιμ Παράγραφος Προδιαγραφς Κανονισμός Μονάδες Τιμές 1 Διηλεκτρικ αντοχ ΕΝ/IEC 243 kv / mm Min 12 2 Ευφλεξιμότητα υλικού EN/IEC UL 94 Βαθμός FH 1 28

29 ΠΙΝΑΚΑΣ ΑΠΑΙΤΗΣΕΙΣ ΥΛΙΚΟΥ ΚΑΙ ΜΕΓΕΘΗ ΓΙΑ ΤΙΣ ΔΟΚΙΜΕΣ ΤΟΥ (ΓΙΑ ΣΥΜΠΛΗΡΩΣΗ ΑΠΟ ΤΟΝ ΠΡΟΜΗΘΕΥΤΗ) (Πλαστικ Χοάνη πρόσβασης) α/α Χαρακτηριστικό δοκιμ Παράγραφος Προδιαγραφς Κανονισμός Μονάδες Τιμές 1 Διηλεκτρικ αντοχ ΕΝ/IEC 243 kv / mm * 2 Ευφλεξιμότητα υλικού EN/IEC UL 94 Βαθμός * 29

30 9.2. Κατάλογος Σχεδίων Σχέδια Μονοφασικού κιβωτίου : Βάση μονοφασικού κιβωτίου Ακροδέκτης σύνδεσης γείωσης-ουδετέρου Ράγα στριξης Μ/Α διακόπτη Κάλυμμα μονοφασικού κιβωτίου Παράθυρο λψης ενδείξεων μετρητ Θυρίδα πρόσβασης Μ/Α διακόπτη Χοάνη πρόσβασης Μ/Α διακόπτη Σχέδια Τριφασικού κιβωτίου : Βάση τριφασικού κιβωτίου Ακροδέκτης σύνδεσης γείωσης-ουδετέρου Ράγα στριξης Μ/Α διακόπτη Κάλυμμα τριφασικού κιβωτίου Παράθυρο λψης ενδείξεων μετρητ Θυρίδα πρόσβασης Μ/Α διακόπτη Χοάνη πρόσβασης Μ/Α διακόπτη Σχέδια Μονοφασικού κιβωτίου τυποποίησης Η.Ε.Α.Π. : Βάση μονοφασικού κιβωτίου ΗΕΑΠ Ακροδέκτης σύνδεσης γείωσης-ουδετέρου Ράγα στριξης Μ/Α διακόπτη Κάλυμμα μονοφασικού κιβωτίου ΗΕΑΠ Παράθυρο λψης ενδείξεων μετρητ Θυρίδα πρόσβασης Μ/Α διακόπτη Χοάνη πρόσβασης Μ/Α διακόπτη Σχέδια Εναλλάξιμου Μονοφασικού καλύμματος : Κάλυμμα μονοφασικού κιβωτίου Σχέδια Εναλλάξιμου Τριφασικού καλύμματος : Κάλυμμα τριφασικού κιβωτίου

31 Σχέδιο Αυτοκόλλητης Σμανσης «ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ» της θυρίδας των κιβωτίων : Η ακόλουθη σμανση θα είναι κοιν για όλους τους τύπους κιβωτίων ΙΦ και ΙΙΙΦ. I ,5 cm I ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΤΩΣΗΣ ΤΟΥ ΜΙΚΡΟΑΥΤΟΜΑΤΟΥ ΔΙΑΚΟΠΤΗ ΤΟΥ ΜΕΤΡΗΤΗ ΣΑΣ, ΑΝΟΙΞΤΕ ΤΗ ΔΙΑΦΑΝΗ ΘΥΡΙΔΑ ΚΑΙ ΚΑΤΟΠΙΝ ΕΠΑΝΟΠΛΙΣΤΕ ΤΟ Μ/Α ΔΙΑΚΟΠΤΗ. Διαστάσεις (4,5 x 5 cm) Διαφανές αυτοκόλλητο με μαύρα γράμματα Γκρί αυτοκόλλητο με μαύρα γράμματα. 31

32 9.3. ΠΑΡΑΤΗΡΗΣΕΙΣ : Α. Τυχόν μεταβολές που θα γίνουν κατόπιν προτάσεως του Προμηθευτ και με τη σύμφωνη γνώμη της ΔΕΗ Α.Ε., δε θα μπορούν σε καμία περίπτωση να αποτελούν αντικείμενο ευρεσιτεχνίας καταχωρσεως από πλευράς του Προμηθευτ. Τα σχέδια της ΔΕΗ Α.Ε. αποτελούν πνευματικ ιδιοκτησία της και απαγορεύεται η μερικ ολικ ανατύπωση χρησιμοποίηση κατά οποιονδποτε τρόπο χωρίς την έγκρισ της. Β. Για την κατάλληλη είσοδο και έξοδο των καλωδίων παροχς και διακλάδωσης καθώς και για την τοποθέτηση των κιβωτίων σε μετρητικ διάταξη και προσαρμογ του με άλλα κιβώτια μονοφασικά, τριφασικά, διακλάδωσης θα χρησιμοποιούνται και τα κάτωθι υλικά που προμηθεύεται η ΔΕΗ Α.Ε. : Στυπιοθλίπτης για Ν3Φ κιβώτιο Κ.Υ Στυπιοθλίπτης για Ν1Φ κιβώτιο Κ.Υ Δακτύλιος Αποστάσεως(ελαστικός) Κ.Υ Στοιχείο σύνδεσης Ν3Φ/Ν3Φ Κ.Υ Στοιχείο σύνδεσης Ν3Φ/Ν1Φ Κ.Υ Στοιχείο σύνδεσης Ν1Φ/Ν1Φ Κ.Υ Στοιχείο σύνδεσης ΝΔ/Ν1Φ Κ.Υ Στοιχείο σύνδεσης ΝΔ/Ν3Φ Κ.Υ Στοιχείο σύνδεσης Ν1Φ/Ν1Φ ΗΕΑΠ Κ.Υ Στοιχείο σύνδεσης Ν3Φ/Π1Φ Κ.Υ Στοιχείο σύνδεσης Ν1Φ/Π1Φ Κ.Υ Στοιχείο σύνδεσης Ν3Φ/Π3Φ Κ.Υ Στοιχείο σύνδεσης Ν3Φ/ΠΔ Κ.Υ Στοιχείο σύνδεσης Ν1Φ/ΠΔ Κ.Υ Στοιχείο σύνδεσης Ν1Φ/Π3Φ Κ.Υ Σχέδια των παραπάνω υλικών επισυνάπτονται στην Τεχνικ Προδιαγραφ ΔΕΗ GR- 154/αναθ Στυπιοθλίπτες, Στοιχεία Σύνδεσης, Παράκυκλοι, Δακτύλιοι για Κιβώτια μετρητικών διατάξεων Εγκριση ΚΔΕΠ / Μ.Ε.Π. αριθμ. ΡΚ /
