1 ΠΡΟΔΙΑΓΡΑΦΗ ΔΕΗ ΜΟΝΟΦΑΣΙΚΟΙ ΗΛΕΚΤΡΟΜΗΧΑΝΙΚΟΙ ΜΕΤΡΗΤΕΣ ΧΑΜΗΛΗΣ ΤΑΣΕΩΣ ΑΠΛΟΥ & ΔΙΠΛΟΥ ΤΙΜΟΛΟΓΙΟΥ GR - 72Γ / Εκδίδεται από τον TΟΜΕΑ ΜΕΤΡΗΣΕΩΝ ΔΙΕΥΘΥΝΣΗ ΚΑΤΑΣΚΕΥΩΝ & ΣΥΝΤΗΡΗΣΕΩΝ ΔΙΚΤΥΩΝ Εγκριση Μ.Ε.Π. Αριθμ. PK 05.05/

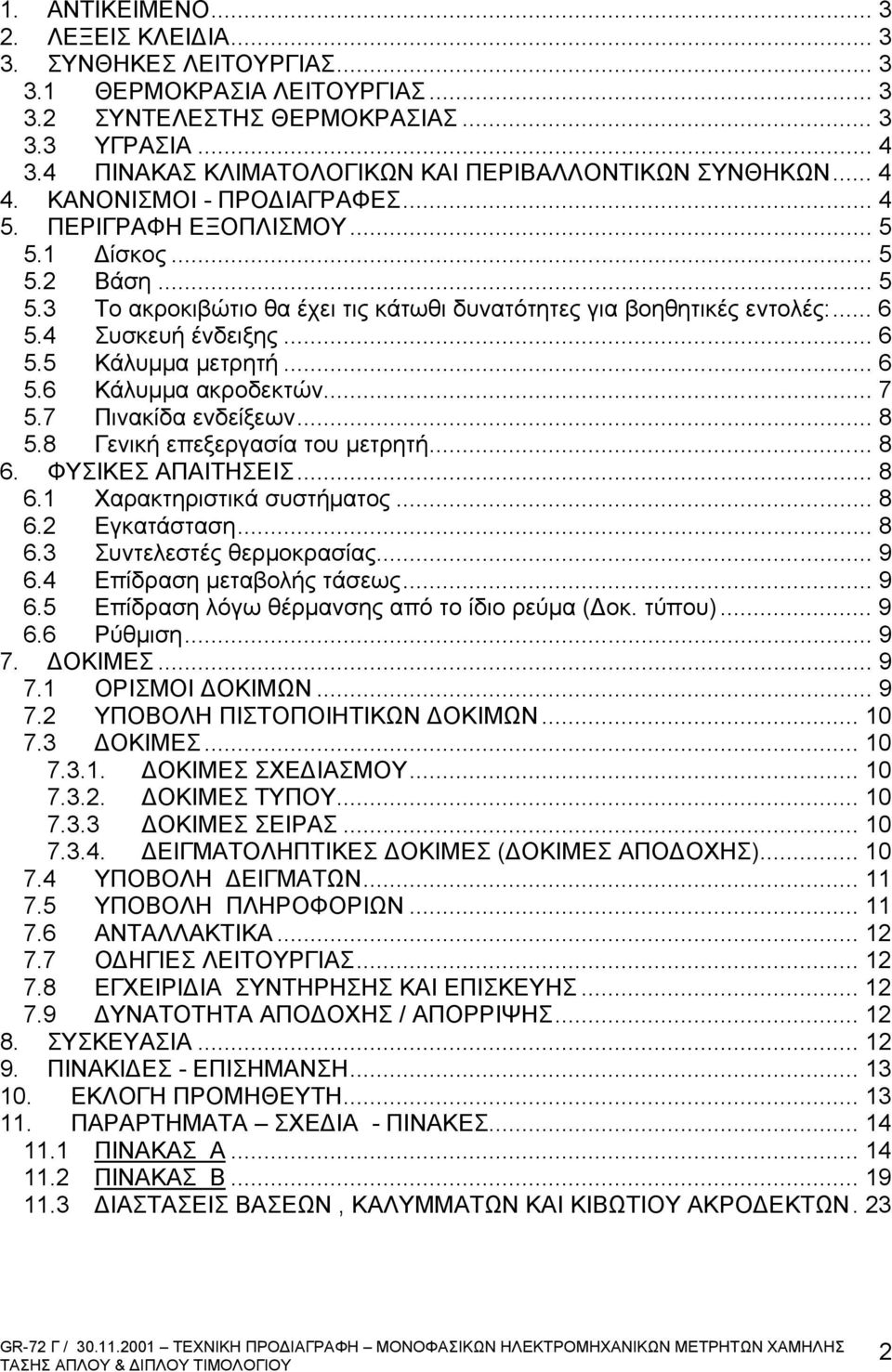

2 1. ΑΝΤΙΚΕΙΜΕΝΟ ΛΕΞΕΙΣ ΚΛΕΙΔΙΑ ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΥΓΡΑΣΙΑ ΠΙΝΑΚΑΣ ΚΛΙΜΑΤΟΛΟΓΙΚΩΝ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΣΥΝΘΗΚΩΝ ΚΑΝΟΝΙΣΜΟΙ - ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΕΡΙΓΡΑΦΗ ΕΞΟΠΛΙΣΜΟΥ Δίσκος Βάση Το ακροκιβώτιο θα έχει τις κάτωθι δυνατότητες για βοηθητικές εντολές: Συσκευή ένδειξης Κάλυμμα μετρητή Κάλυμμα ακροδεκτών Πινακίδα ενδείξεων Γενική επεξεργασία του μετρητή ΦΥΣΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Χαρακτηριστικά συστήματος Εγκατάσταση Συντελεστές θερμοκρασίας Επίδραση μεταβολής τάσεως Επίδραση λόγω θέρμανσης από το ίδιο ρεύμα (Δοκ. τύπου) Ρύθμιση ΔΟΚΙΜΕΣ ΟΡΙΣΜΟΙ ΔΟΚΙΜΩΝ ΥΠΟΒΟΛΗ ΠΙΣΤΟΠΟΙΗΤΙΚΩΝ ΔΟΚΙΜΩΝ ΔΟΚΙΜΕΣ ΔΟΚΙΜΕΣ ΣΧΕΔΙΑΣΜΟΥ ΔΟΚΙΜΕΣ ΤΥΠΟΥ ΔΟΚΙΜΕΣ ΣΕΙΡΑΣ ΔΕΙΓΜΑΤΟΛΗΠΤΙΚΕΣ ΔΟΚΙΜΕΣ (ΔΟΚΙΜΕΣ ΑΠΟΔΟΧΗΣ) ΥΠΟΒΟΛΗ ΔΕΙΓΜΑΤΩΝ ΥΠΟΒΟΛΗ ΠΛΗΡΟΦΟΡΙΩΝ ΑΝΤΑΛΛΑΚΤΙΚΑ ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΓΧΕΙΡΙΔΙΑ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΕΠΙΣΚΕΥΗΣ ΔΥΝΑΤΟΤΗΤΑ ΑΠΟΔΟΧΗΣ / ΑΠΟΡΡΙΨΗΣ ΣΥΣΚΕΥΑΣΙΑ ΠΙΝΑΚΙΔΕΣ - ΕΠΙΣΗΜΑΝΣΗ ΕΚΛΟΓΗ ΠΡΟΜΗΘΕΥΤΗ ΠΑΡΑΡΤΗΜΑΤΑ ΣΧΕΔΙΑ - ΠΙΝΑΚΕΣ ΠΙΝΑΚΑΣ Α ΠΙΝΑΚΑΣ Β ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΕΩΝ, ΚΑΛΥΜΜΑΤΩΝ ΚΑΙ ΚΙΒΩΤΙΟΥ ΑΚΡΟΔΕΚΤΩΝ. 23 2

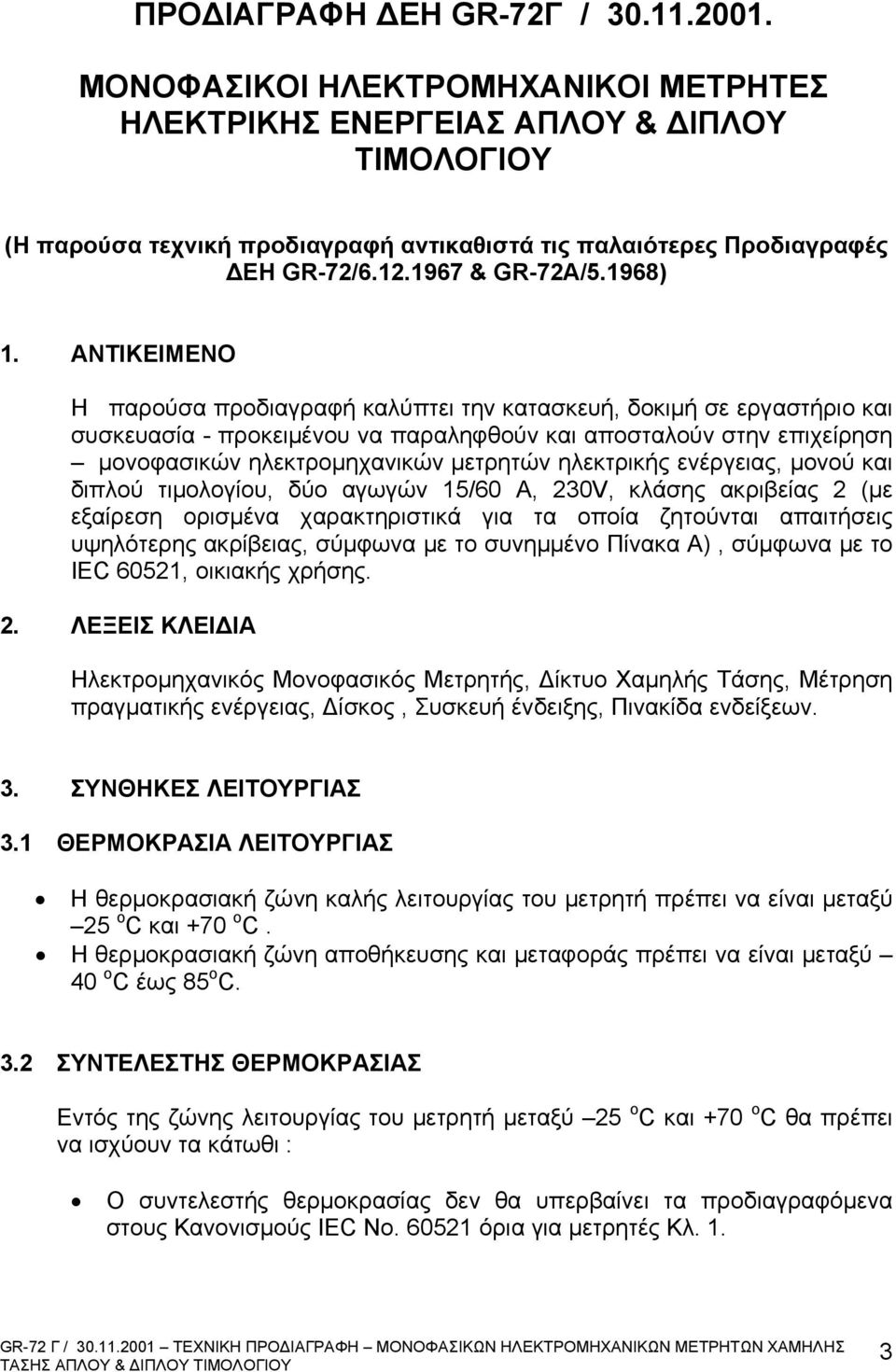

3 ΠΡΟΔΙΑΓΡΑΦΗ ΔΕΗ GR-72Γ / ΜΟΝΟΦΑΣΙΚΟΙ ΗΛΕΚΤΡΟΜΗΧΑΝΙΚΟΙ ΜΕΤΡΗΤΕΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΛΟΥ & ΔΙΠΛΟΥ ΤΙΜΟΛΟΓΙΟΥ (Η παρούσα τεχνική προδιαγραφή αντικαθιστά τις παλαιότερες Προδιαγραφές ΔΕΗ GR-72/ & GR-72A/5.1968) 1. ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα προδιαγραφή καλύπτει την κατασκευή, δοκιμή σε εργαστήριο και συσκευασία - προκειμένου να παραληφθούν και αποσταλούν στην επιχείρηση μονοφασικών ηλεκτρομηχανικών μετρητών ηλεκτρικής ενέργειας, μονού και διπλού τιμολογίου, δύο αγωγών 15/60 Α, 230V, κλάσης ακριβείας 2 (με εξαίρεση ορισμένα χαρακτηριστικά για τα οποία ζητούνται απαιτήσεις υψηλότερης ακρίβειας, σύμφωνα με το συνημμένο Πίνακα Α), σύμφωνα με το IEC 60521, οικιακής χρήσης. 2. ΛΕΞΕΙΣ ΚΛΕΙΔΙΑ Ηλεκτρομηχανικός Μονοφασικός Μετρητής, Δίκτυο Χαμηλής Τάσης, Μέτρηση πραγματικής ενέργειας, Δίσκος, Συσκευή ένδειξης, Πινακίδα ενδείξεων. 3. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 3.1 ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ Η θερμοκρασιακή ζώνη καλής λειτουργίας του μετρητή πρέπει να είναι μεταξύ 25 ο C και +70 ο C. Η θερμοκρασιακή ζώνη αποθήκευσης και μεταφοράς πρέπει να είναι μεταξύ 40 ο C έως 85 ο C. 3.2 ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Εντός της ζώνης λειτουργίας του μετρητή μεταξύ 25 ο C και +70 ο C θα πρέπει να ισχύουν τα κάτωθι : Ο συντελεστής θερμοκρασίας δεν θα υπερβαίνει τα προδιαγραφόμενα στους Κανονισμούς IEC No όρια για μετρητές Κλ. 1. 3

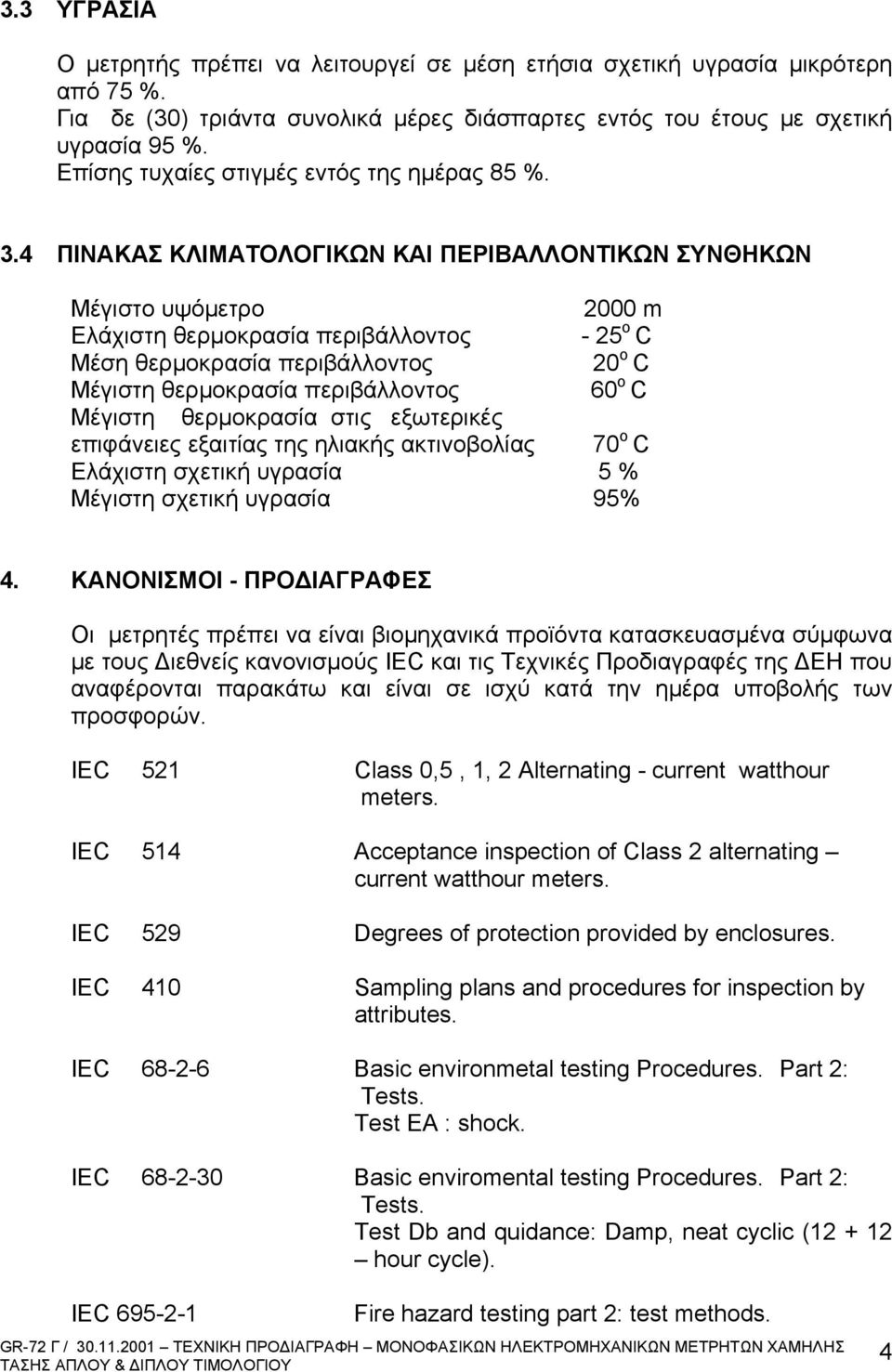

4 3.3 ΥΓΡΑΣΙΑ Ο μετρητής πρέπει να λειτουργεί σε μέση ετήσια σχετική υγρασία μικρότερη από 75 %. Για δε (30) τριάντα συνολικά μέρες διάσπαρτες εντός του έτους με σχετική υγρασία 95 %. Επίσης τυχαίες στιγμές εντός της ημέρας 85 %. 3.4 ΠΙΝΑΚΑΣ ΚΛΙΜΑΤΟΛΟΓΙΚΩΝ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΣΥΝΘΗΚΩΝ Μέγιστο υψόμετρο 2000 m Eλάχιστη θερμοκρασία περιβάλλοντος - 25 ο C Mέση θερμοκρασία περιβάλλοντος 20 ο C Μέγιστη θερμοκρασία περιβάλλοντος 60 ο C Mέγιστη θερμοκρασία στις εξωτερικές επιφάνειες εξαιτίας της ηλιακής ακτινοβολίας 70 ο C Ελάχιστη σχετική υγρασία 5 % Μέγιστη σχετική υγρασία 95% 4. ΚΑΝΟΝΙΣΜΟΙ - ΠΡΟΔΙΑΓΡΑΦΕΣ Οι μετρητές πρέπει να είναι βιομηχανικά προϊόντα κατασκευασμένα σύμφωνα με τους Διεθνείς κανονισμούς IEC και τις Τεχνικές Προδιαγραφές της ΔΕΗ που αναφέρονται παρακάτω και είναι σε ισχύ κατά την ημέρα υποβολής των προσφορών. IEC 521 Class 0,5, 1, 2 Alternating - current watthour meters. IEC 514 Acceptance inspection of Class 2 alternating current watthour meters. IEC 529 Degrees of protection provided by enclosures. IEC 410 Sampling plans and procedures for inspection by attributes. IEC Basic environmetal testing Procedures. Part 2: Tests. Test EA : shock. IEC Basic enviromental testing Procedures. Part 2: Tests. Test Db and quidance: Damp, neat cyclic ( hour cycle). IEC Fire hazard testing part 2: test methods. 4

5 Glow wire test and quidance. IEC Fire hazard testing part 2: Test methods Needle flame test. Οπου οι απαιτήσεις της παρούσης Προδιαγραφής έρχονται σε αντίθεση με τις παραπάνω εκδόσεις των Διεθνών Κανονισμών ή οποιονδήποτε άλλων συναφών θα υπερισχύει η υπόψη προδιαγραφή της ΔΕΗ. Οι μετρητές πρέπει να φέρουν τις σύμφωνες με τα Ευρωπαϊκά Πρότυπα σημάνσεις, απαραίτητα δε το σήμα πιστότητας CE. Η κατασκευή των μετρητών πρέπει να είναι σύμφωνη με τους κανονισμούς και τις προδιαγραφές των IEC Επίσης πρέπει ο προμηθευτής των μετρητών να προσκομίσει πιστοποιητικό ότι ακολουθεί τις διαδικασίες που προβλέπονται στα ISO ΠΕΡΙΓΡΑΦΗ ΕΞΟΠΛΙΣΜΟΥ 5.1 Δίσκος 5.2 Βάση Ο δίσκος του μετρητή πρέπει να έχει 200 γραμμώσεις τυπωμένες με ανεξίτηλο χρώμα μαύρο και κατανεμημένες ομοιόμορφα στην άνω επιφάνειά του για στροβοσκοπική ρύθμιση του μετρητή (100 διαιρέσεις και 100 υποδιαιρέσεις ½ μήκους). Ο μηχανισμός του μετρητή θα είναι τοποθετημένος σε βάση όπου και θα κλείνει ερμητικά (στεγανά) με το κάλυμμα του μετρητή. Θα πρέπει επίσης η αντοχή του να είναι τέτοια ώστε να προστατεύει το μετρητή από μηχανικές βλάβες κάτω από ομαλές συνθήκες χρήσης. Ακόμη θα πρέπει να είναι δυνατή η σφράγιση για να αποφεύγονται παράνομες επεμβάσεις στο μηχανισμό του μετρητή καθώς και στα όργανα ρύθμισής του. Η καμπύλη σφαλμάτων του μετρητή δεν πρέπει να επηρεάζεται σε καμία περίπτωση μετά την τοποθέτηση του καλύμματος. Το κάλυμμα θα είναι προσαρμοσμένο κατά τέτοιο τρόπο ώστε να μην επιτρέπει την είσοδο σκόνης εντός του οργάνου (στεγανό) και εφ όσον δεν έχει πάθει κάποια θραύση να μην μπορεί να αφαιρεθεί χωρίς την καταστροφή της σφραγίδας. Το υλικό του δε, θα πρέπει να είναι από κατάλληλο άθραυστο υλικό και να αντέχει μια ενέργεια τουλάχιστο 0,8 Νm με διάμετρο σφαίρας 20mm. Οι οριακές διαστάσεις του μετρητή και τα σημεία στερέωσής του καθώς και οι ακροδέκτες θα είναι σύμφωνα με το σχέδιο DIN (σχεδ. 11.3). 5

6 5.3 Το ακροκιβώτιο θα έχει τις κάτωθι δυνατότητες για βοηθητικές εντολές: α. για μονό τιμολόγιο λήψη τάσεως 230V λήψη ουδετέρου β. για διπλό τιμολόγιο λήψη τάσεως 230V λήψη ουδετέρου λήψεις για υποστήριξη εντολών 5.4 Συσκευή ένδειξης Ο μηχανισμός συσκευής ενδείξεων του μετρητή θα είναι 6 ψηφίων (ρόλων), κάθε ένας από αυτούς θα φέρει τυπωμένους τους αριθμούς από 0-9. Για τους 5 ακέραιους αριθμούς και ένας ρόλος. Ο πρώτος δεξιός, εκτός των αριθμών, θα φέρει δεκαδική εκτύπωση. Ο μηχανισμός ενδείξεων θα έχει δυνατότητα μηδενισμού που θα ασφαλίζεται με ειδικό άγκιστρο. Οι μετρητές διπλού τιμολογίου θα είναι εφοδιασμένοι με διπλή συσκευή. Η επάνω συσκευή θα χαρακτηρίζεται με το γράμμα Κ και η κάτω με το γράμμα Μ. Κατά τη λειτουργία της μιας συσκευής, η άλλη θα πρέπει να είναι θετικώς ακινητοποιημένη. Ο ηλεκτρονόμος αλλαγής τιμολογίου πρέπει να βρίσκεται σε διέγερση κατά τη διάρκεια λειτουργίας του μετρητή στο μειωμένο τιμολόγιο (λειτουργία της κάτω συσκευής Μ ). Οι απώλειες του ηλεκτρονόμου πρέπει να μην υπερβαίνουν τα 3VA. Θα πρέπει ο μηχανισμός ένδειξης του διπλού τιμολογίου να είναι εναλλασσόμενος με του μονού τιμολογίου. 5.5 Κάλυμμα μετρητή Ο μετρητής πρέπει να σχεδιασθεί και κατασκευασθεί,σύμφωνα με το βαθμό προστασίας ΙΡ52 όπως καθορίζεται στο IEC για τοποθέτηση εσωτερικού χώρου (αλλά με κλειστά τα καλύμματα του μετρητή). Το παράθυρο του καλύμματος πρέπει να είναι κατασκευασμένο από διαφανές υλικό μεγάλης καθαρότητας ώστε και μετά από 15 χρόνια να είναι ευχερής η ανάγνωση των αναγεγραμμένων στοιχείων. Το πλάτος του μετρητή πρέπει να είναι σύμφωνο με το DIN Το κάλυμμα του μετρητή πρέπει να είναι σύμφωνο με τους κανονισμούς IEC για την απ ευθείας σύνδεση των αγωγών φάσεων και ουδετέρου σε κλέμμες. 6

7 Συγκεκριμένα: Δοκιμή θέρμανσης σε ξηρό περιβάλλον κατά IEC Δοκιμή σε κρύο περιβάλλον κατά IEC Δοκιμή θέρμανσης σε υγρό περιβάλλον κατά IEC Δοκιμή Κραδασμών κατά IEC Δοκιμή Δόνησης κατά IEC Δοκιμή Κρούσης κατά IEC 817. Αντίσταση σε θερμότητα / φωτιά κατά IEC Ο μετρητής πρέπει να παραδοθεί με το κάλυμμα του, που θα φέρει τις κατάλληλες βίδες σφραγίσεως. Χωρίς αποσφράγιση του καλύμματος του μετρητή πρέπει να υπάρχει η δυνατότητα να εκτελεσθούν οι παρακάτω εργασίες: Ανάγνωση των χαρακτηριστικών του μετρητή (nametable). Ανάγνωση των ενδείξεων του μετρητή. 5.6 Κάλυμμα ακροδεκτών Το κάλυμμα ακροδεκτών θα είναι κανονικού τύπου (όχι εκτεταμένου), με δυνατότητα να σφραγισθεί ανεξαρτήτως της σφράγισης του καλύμματος του μετρητή. Τα καλύμματα ακροδεκτών του μονού τιμολογίου θα φέρουν ανάγλυφο το σχέδιο συνδεσμολογίας. Τα καλύμματα διπλού τιμολογίου ή άλλου τύπου θα φέρουν αυτοκόλλητο, με ανεξίτηλο τύπωμα, την συνδεσμολογία του εν λόγω μετρητή. Το μέγεθος και η θέση των ακροδεκτών πρέπει να είναι σύμφωνες με τα DIN/IEC Standards. Οι ακροδέκτες θα είναι τύπου εμπρόσθιας συνδέσεως και θα διαθέτουν ανυψωμένα μονωτικά διαφράγματα ώστε να παρέχουν προστασία από τυχαίο βραχυκύκλωμα, μεταξύ φάσεων και ουδετέρου κατά την εργασία σύνδεσης ή αποσύνδεσης του μετρητή. Κάθε ακροδέκτης πρέπει να διαθέτει τουλάχιστον δύο τερματικούς κοχλίες για την σύσφιξη του αγωγού ώστε να εξασφαλίζεται σωστή ηλεκτρική επαφή και να μην υπάρχει κίνδυνος ανάπτυξης θερμοκρασίας ή χαλάρωσης του αγωγού κάτω από συνήθεις συνθήκες εργασίας. Η μέγιστη διατομή σύνδεσης πολύκλωνου καλωδίου θα είναι : 35mm 2 Η μέγιστη διατομή σύνδεσης μονόκλωνου αγωγού θα είναι : 25 mm 2 Η ελάχιστη διατομή σύνδεσης πολύκλωνου καλωδίου θα είναι : 4 mm 2 Η σύνδεση του μετρητή είναι ως ακολούθως: Σχήμα 11.3 ( Παραρτήματα Σχέδια) 7

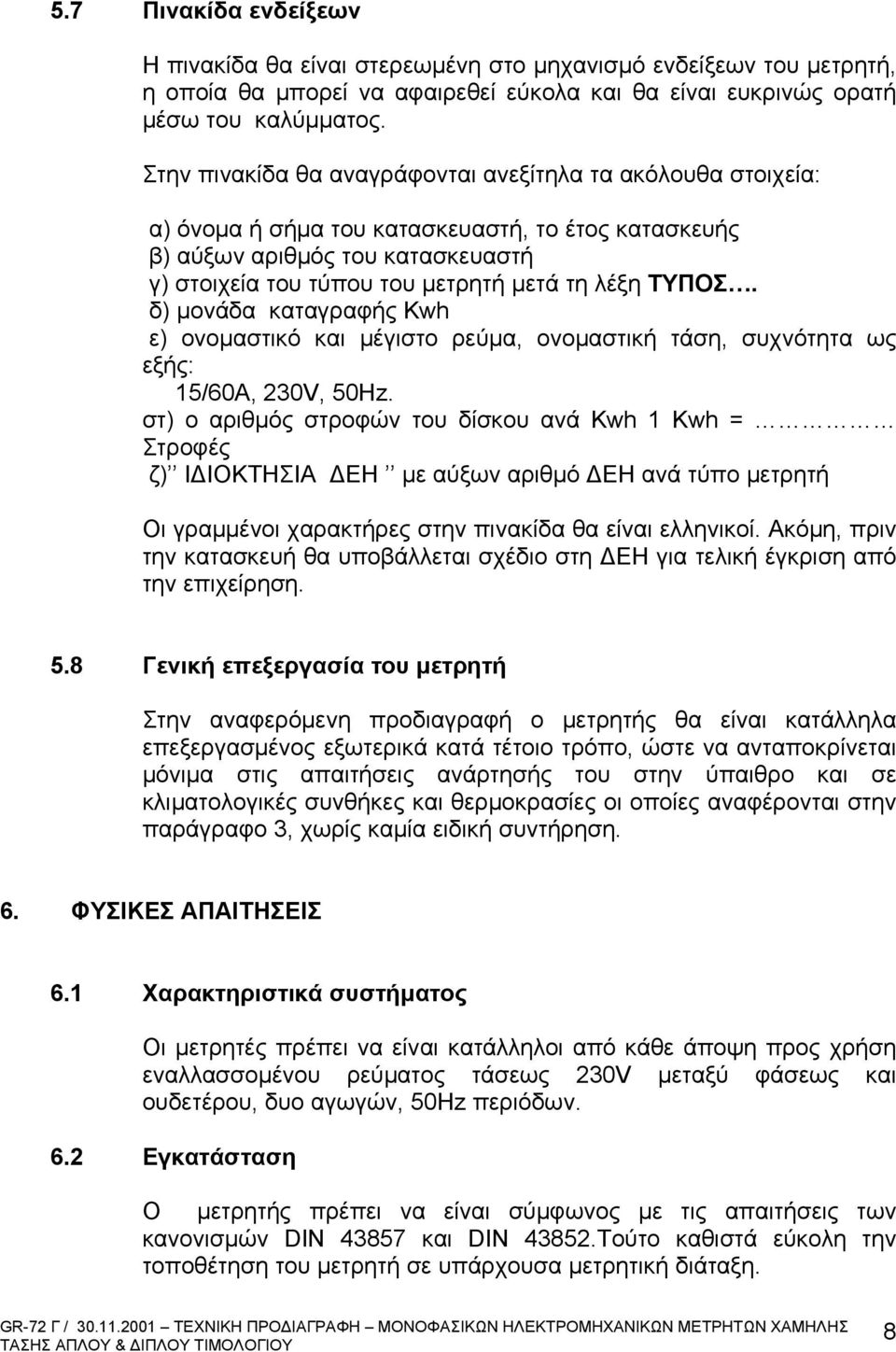

8 5.7 Πινακίδα ενδείξεων Η πινακίδα θα είναι στερεωμένη στο μηχανισμό ενδείξεων του μετρητή, η οποία θα μπορεί να αφαιρεθεί εύκολα και θα είναι ευκρινώς ορατή μέσω του καλύμματος. Στην πινακίδα θα αναγράφονται ανεξίτηλα τα ακόλουθα στοιχεία: α) όνομα ή σήμα του κατασκευαστή, το έτος κατασκευής β) αύξων αριθμός του κατασκευαστή γ) στοιχεία του τύπου του μετρητή μετά τη λέξη ΤΥΠΟΣ. δ) μονάδα καταγραφής Kwh ε) ονομαστικό και μέγιστο ρεύμα, ονομαστική τάση, συχνότητα ως εξής: 15/60Α, 230V, 50Ηz. στ) ο αριθμός στροφών του δίσκου ανά Κwh 1 Kwh = Στροφές ζ) ΙΔΙΟΚΤΗΣΙΑ ΔΕΗ με αύξων αριθμό ΔΕΗ ανά τύπο μετρητή Οι γραμμένοι χαρακτήρες στην πινακίδα θα είναι ελληνικοί. Ακόμη, πριν την κατασκευή θα υποβάλλεται σχέδιο στη ΔΕΗ για τελική έγκριση από την επιχείρηση. 5.8 Γενική επεξεργασία του μετρητή Στην αναφερόμενη προδιαγραφή ο μετρητής θα είναι κατάλληλα επεξεργασμένος εξωτερικά κατά τέτοιο τρόπο, ώστε να ανταποκρίνεται μόνιμα στις απαιτήσεις ανάρτησής του στην ύπαιθρο και σε κλιματολογικές συνθήκες και θερμοκρασίες οι οποίες αναφέρονται στην παράγραφο 3, χωρίς καμία ειδική συντήρηση. 6. ΦΥΣΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 6.1 Χαρακτηριστικά συστήματος Οι μετρητές πρέπει να είναι κατάλληλοι από κάθε άποψη προς χρήση εναλλασσομένου ρεύματος τάσεως 230V μεταξύ φάσεως και ουδετέρου, δυο αγωγών, 50Ηz περιόδων. 6.2 Εγκατάσταση Ο μετρητής πρέπει να είναι σύμφωνος με τις απαιτήσεις των κανονισμών DIN και DIN Τούτο καθιστά εύκολη την τοποθέτηση του μετρητή σε υπάρχουσα μετρητική διάταξη. 8

9 Ο μετρητής θα είναι εσωτερικού τύπου κατάλληλος και για εγκατάσταση σε εξωτερικό χώρο, μέσα σε κιβώτια τοποθέτησης μονοφασικών μετρητών. 6.3 Συντελεστές θερμοκρασίας Ο συντελεστής θερμοκρασίας δεν θα υπερβαίνει τα προδιαγραφόμενα στους Κανονισμούς IEC No όρια για μετρητές Κλ Επίδραση μεταβολής τάσεως Το σφάλμα καμπύλης του μετρητή που οφείλεται στη μεταβολή τάσεως δε θα υπερβαίνει τις τιμές που προδιαγράφονται στους Κανονισμούς IEC No για μετρητές ΚΙ Επίδραση λόγω θέρμανσης από το ίδιο ρεύμα (Δοκ. τύπου) Η προσωρινή μεταβολή της ακρίβειας του μετρητή η οποία οφείλεται στη θέρμανση του μετρητή από το ίδιο ρεύμα θα ελέγχεται ως εξής: Ο μετρητής θα φορτίζεται με το μέγιστο ρεύμα Ι max καθώς επίσης και με την Un ονομαστική τάση επί 1 ώρα. Η μεγαλύτερη προσωρινή μεταβολή του σφάλματος του μετρητή δε θα πρέπει να υπερβαίνει το ± 1% για φορτία με συνφ = 1 και το ± 1,5% για φορτία με συνφ = 0, Ρύθμιση 7. ΔΟΚΙΜΕΣ Όλα τα όργανα Ρύθμισης του μετρητή θα πρέπει να είναι προσιτά με ευχέρεια και η επενέργειά τους αποτελεσματική. 7.1 ΟΡΙΣΜΟΙ ΔΟΚΙΜΩΝ - Δοκιμές τύπου Είναι όλες οι δοκιμές που προορίζονται για τον προσδιορισμό των χαρακτηριστικών τύπου του μετρητή για να αποδειχθεί η συμμόρφωση με τις απαιτήσεις των σχετικών κανονισμών τους οποίους πρέπει να πληρούν. - Δοκιμές σειράς Είναι οι δοκιμές που γίνονται σε καινούργιους μετρητές για να επιβεβαιωθεί ότι ικανοποιούν τα αποτελέσματα των παραπάνω δοκιμών ή να αποδειχθεί ότι η παρτίδα καλύπτει τις εξειδικευμένες γενικές και ειδικές απαιτήσεις της σχετικής προδιαγραφής. - Δοκιμές αποδοχής 9

10 Είναι οι δειγματοληπτικές δοκιμές που γίνονται σε μια παρτίδα μετρητών πριν την παράδοση με σκοπό να επιτρέψουν τη λήψη απόφασης όσον αφορά την αποδοχή ή την απόρριψη της παρτίδας. 7.2 ΥΠΟΒΟΛΗ ΠΙΣΤΟΠΟΙΗΤΙΚΩΝ ΔΟΚΙΜΩΝ Οι συμμετέχοντες στο διαγωνισμό πρέπει μαζί με την προσφορά τους να υποβάλλουν και πιστοποιητικά δοκιμών τύπου και δείγματα πιστοποιητικών σειράς, καθορίζοντας τις δοκιμές σειράς που γίνονται στο εργοστάσιό τους. Οι προσφορές οι οποίες δεν περιλαμβάνουν τα πιστοποιητικά δοκιμών που αναφέρονται παραπάνω, θα απορρίπτονται κατά το στάδιο της τεχνικής αξιολόγησης. Αποδεκτά πιστοποιητικά δοκιμών θεωρούνται μόνο αυτά που έχουν εκδοθεί από εργαστήριο της ΔΕΗ ή εργαστήριο κοινοποιημένο στην Ευρωπαϊκή Ενωση ή διεθνώς αναγνωρισμένο. 7.3 ΔΟΚΙΜΕΣ Ολες οι δοκιμές θα εκτελούνται όπως περιγράφονται στην εκάστοτε τελευταία έκδοση των κανονισμών IEC ΔΟΚΙΜΕΣ ΣΧΕΔΙΑΣΜΟΥ Δεν εκτελούνται ΔΟΚΙΜΕΣ ΤΥΠΟΥ Ισχύουσες δοκιμές τύπου είναι όσες περιλαμβάνονται στους κάθε φορά τελευταίους ισχύοντες κανονισμούς ΕΝ ή IEC και θα εκτελούνται σε εργαστήριο της ΔΕΗ ή σε εργαστήριο κοινοποιημένο στην Ευρωπαϊκή Ενωση ή διεθνώς αναγνωρισμένο ΔΟΚΙΜΕΣ ΣΕΙΡΑΣ Θα πραγματοποιούνται στο εργοστάσιο του κατασκευαστή με δαπάνες του ΔΕΙΓΜΑΤΟΛΗΠΤΙΚΕΣ ΔΟΚΙΜΕΣ (ΔΟΚΙΜΕΣ ΑΠΟΔΟΧΗΣ) Δειγματοληπτικές δοκιμές για αποδοχή κατά τον έλεγχο παραλαβής είναι όλες οι δοκιμές που προδιαγράφονται στην παράγραφο 8 του κανονισμού IEC 514. Ο κατασκευαστής πρέπει 15 ημέρες πριν να γνωρίσει γραπτά στον αγοραστή την ημερομηνία ετοιμότητας του υλικού για επιθεώρηση ώστε αυτός να αποφασίσει εάν θα προβεί στην επιθεώρηση ή θα απαλλάξει τον κατασκευαστή από αυτήν. 10

11 Η παρτίδα απελευθερώνεται για αποστολή όταν ο εξουσιοδοτημένος εκπρόσωπος του αγοραστή (επιθεωρητής) δώσει σχετική γραπτή άδεια μετά από τις δοκιμές και την επιθεώρηση ή μετά τη λήψη γραπτού σημειώματος του αγοραστή απαλλαγής από επιθεώρηση. Οι δοκιμές αποδοχής θα γίνουν δωρεάν για τον αγοραστή με έξοδα του προμηθευτή στον τόπο που αυτός θα ορίσει. Η διαδικασία δειγματοληψίας για τις δοκιμές θα είναι σύμφωνη με την έκδοση 410 των κανονισμών IEC με τα ακόλουθα κριτήρια: - Στάθμη ελέγχου ΙΙΙ πίνακας Ι ΙΕC Διπλή δειγματοληψία (πίνακες ΙΙ και ΙΙΙ ΙΕC 410). - Aποδεκτή στάθμη ποιότητας Α.Q.L = 0,65 για κάθε δοκιμή χωριστά. Σε περίπτωση αποτυχίας και της δεύτερης δειγματοληψίας, ολόκληρη η παρτίδα θα απορρίπτεται και οι μετρητές θα επαναρυθμίζονται με δαπάνη του κατασκευαστή. Για την επιθεώρηση της κατασκευής και συσκευασίας όλων των μετρητών θα παρέχεται κάθε δυνατή διευκόλυνση στον εκπρόσωπο του αγοραστή και όλες οι δοκιμές θα διεξάγονται παρουσία αυτού. Επίσης, όλες οι δοκιμές και η διάθεση προσωπικού και εγκαταστάσεων ελέγχου επιβαρύνουν τον κατασκευαστή. Σε κάθε όμως περίπτωση, ο αγοραστής θα μπορεί κατά την κρίση του να ζητήσει την διεξαγωγή επιπρόσθετων δοκιμών, με δαπάνη του ιδίου πριν την αποδοχή οποιασδήποτε ποσότητας μετρητών. 7.4 ΥΠΟΒΟΛΗ ΔΕΙΓΜΑΤΩΝ Οσοι συμμετέχουν στο διαγωνισμό πρέπει να παραδίδουν μαζί με την προσφορά επί επιστροφή τουλάχιστον 2 (δύο) πλήρη δείγματα, από κάθε είδος που προσφέρουν, για να διευκολύνουν την αξιολόγηση του υλικού. Οι προσφορές που δεν θα συνοδεύονται από δείγματα δεν θα γίνονται αποδεκτές. 7.5 ΥΠΟΒΟΛΗ ΠΛΗΡΟΦΟΡΙΩΝ Μαζί με την προσφορά οι συμμετέχοντες στο διαγωνισμό πρέπει υποχρεωτικά να παραδίδουν: - Kατασκευαστικά σχέδια στα οποία να φαίνονται οι διαστάσεις των μετρητών. 11

12 - Λεπτομερή περιγραφή του μετρητή. - Κανονισμούς κατασκευής και δοκιμών καθώς και πιστοποιητικά δοκιμών αυτών. - Επίσης πρέπει ο κατασκευαστής των μετρητών να προσκομίσει πιστοποιητικό ότι ακολουθεί τις διαδικασίες που προβλέπονται στα ISO Πιστοποιητικό συμόρφωσης CE. 7.6 ΑΝΤΑΛΛΑΚΤΙΚΑ Οι προμηθευτές πρέπει να εγγυώνται τη διαθεσιμότητα ανταλλακτικών για περίοδο 10 ετών μετά την παράδοση της τελευταίας παρτίδας. Υποχρεωτικά οι προμηθευτές θα προσκομίσουν με την οικονομική προσφορά τους λίστα καθώς και τιμοκατάλογο για όλα τα ανταλλακτικά. 7.7 ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Μαζί με τις προσφορές οι συμμετέχοντες στο διαγωνισμό πρέπει να παραδώσουν ένα αντίγραφο οδηγιών λειτουργίας και ρύθμισης (στην Aγγλική γλώσσα) και ο προμηθευτής 10 αντίγραφα κατά την παράδοση (και στην Ελληνική). 7.8 ΕΓΧΕΙΡΙΔΙΑ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΕΠΙΣΚΕΥΗΣ Υποχρεωτικά ο μειοδότης Οίκος πρέπει να παραδώσει εγχειρίδια συντήρησης, επισκευής και ρύθμισης (στην ελληνική γλώσσα) που θα περιλαμβάνουν οδηγίες ελέγχου και ρύθμισης. 7.9 ΔΥΝΑΤΟΤΗΤΑ ΑΠΟΔΟΧΗΣ / ΑΠΟΡΡΙΨΗΣ 8. ΣΥΣΚΕΥΑΣΙΑ Η ΔΕΗ διατηρεί το δικαίωμα να δεχθεί ή να απορρίψει προσφορές που δεν συμφωνούν με μία ή περισσότερες απαιτήσεις των παραγράφων της παρούσας προδιαγραφής. Οι μετρητές θα είναι επιμελώς συσκευασμένοι για μεταφορά με φορτηγό, σε χαρτοκιβώτια των 20 μετρητών, που θα περιέχουν 10 μικρά χαρτοκιβώτια των 2 τεμαχίων. Τα δε χαρτοκιβώτια θα τοποθετούνται σε παλέτες EU και θα παραδίδονται 400 μετρητές ανά παλέτα. Τα κιβώτια αυτά θα πρέπει να φέρουν εξωτερικά χαραγμένα ανεξίτηλα τον αριθμό της Σύμβασης, τον Κωδικό του υλικού και τα Στοιχεία του Προμηθευτή. 12

13 Με την παραπάνω συσκευασία θα είναι ικανά να αποθηκευτούν και σε εξωτερικό χώρο χωρίς περαιτέρω προστασία έναντι καιρικών συνθηκών (βροχή ή υγρασία). 9. ΠΙΝΑΚΙΔΕΣ - ΕΠΙΣΗΜΑΝΣΗ Επάνω στο κάλυμμα του κάθε μετρητή θα πρέπει να είναι γραμμένα ανεξίτηλα στην ελληνική τα εξής: - Tο λογότυπο της Επιχείρησης Δ.Ε.Η - Ονομαστικό και μέγιστο ρεύμα, Ονομαστική τάση και συχνότητα. - Αριθμός φάσεων και αγωγών. - Σήμανση Α.C τροφοδοσίας. - Ονομα ή σήμα κατατεθέν του κατασκευαστή. - Αύξοντας αριθμός του κατασκευαστή και έτος κατασκευής. - Στοιχεία του τύπου του μετρητή, μετά τη λέξη "ΤΥΠΟΣ". 10. ΕΚΛΟΓΗ ΠΡΟΜΗΘΕΥΤΗ Το προσφερόμενο υλικό θα πρέπει να καλύπτει όλες τις κατασκευαστικές απαιτήσεις του IEC και επιπλέον θα πρέπει να υπερκαλύπτει ορισμένες από αυτές σύμφωνα με τις τιμές που δίδονται στον συνημμένο 11.1 Πίνακα Α. Οι κατασκευαστές πρέπει να συμπληρώσουν στον συνημμένο 11.2 Πίνακα Β με ακρίβεια τις αντίστοιχες τιμές των προσφερόμενων μετρητών τους. Επίσης οι προμηθευτές πρέπει να καταθέσουν πιστοποιητικά δοκιμών από αναγνωρισμένα Εργαστήρια που να επιβεβαιώνουν τις τιμές που συμπλήρωσαν στον Πίνακα Β. Τα τεχνικά χαρακτηριστικά του μετρητού όπως δηλωθούν στον συννημένο Πίνακα Β θα πρέπει να καλύπτουν τα απαιτούμενα του Πίνακα Α. Ειδικότερα όλα τα κρίτήρια που έχουν αστερίσκο (*) (υπερκαλύπτουν τις απαιτήσεις της κλάσης ακρίβειας 2), πρέπει να πληρούνται από τους προσφερόμενους μετρητές. 13

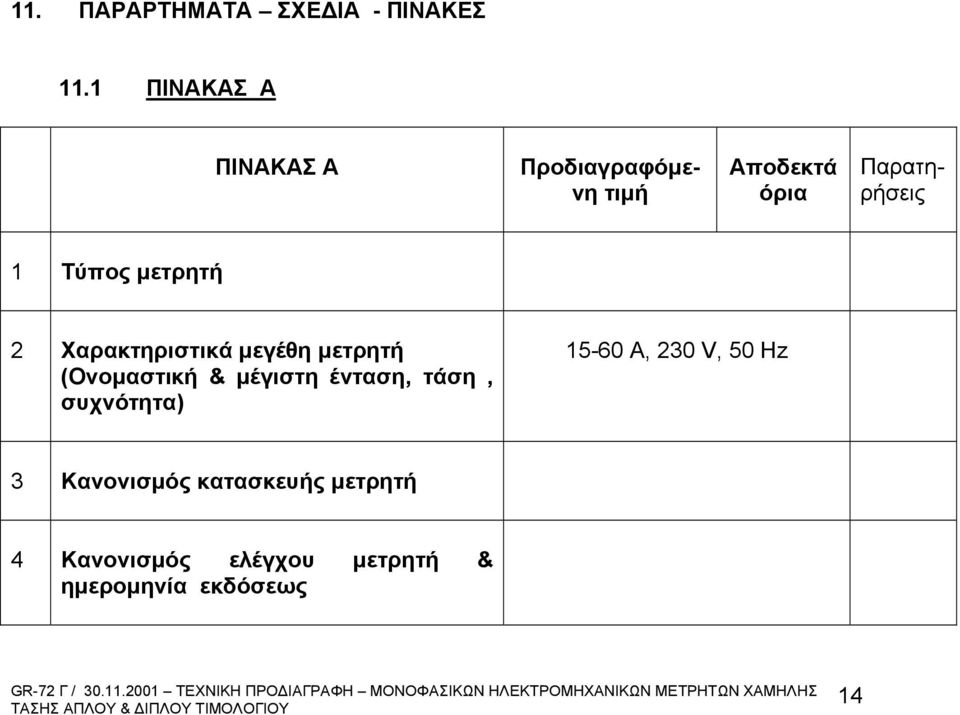

14 11. ΠΑΡΑΡΤΗΜΑΤΑ ΣΧΕΔΙΑ - ΠΙΝΑΚΕΣ 11.1 ΠΙΝΑΚΑΣ Α ΠΙΝΑΚΑΣ Α Προδιαγραφόμενη τιμή Αποδεκτά όρια Παρατηρήσεις 1 Τύπος μετρητή 2 Χαρακτηριστικά μεγέθη μετρητή (Ονομαστική & μέγιστη ένταση, τάση, συχνότητα) Α, 230 V, 50 Hz 3 Κανονισμός κατασκευής μετρητή 4 Κανονισμός ελέγχου μετρητή & ημερομηνία εκδόσεως 14

15 5 Συντελεστής θερμοκρασίας για περιοχή θερμοκρασίας -5 ο C έως 40 ο C σε ποσοστό % / ο C : α) από 0,1l b I max και συνφ = 1 0,07 - β) από 0,2l b I max και συνφ = 0,5 0,1-6 Περιοχή τάσεως στην οποία ο δίσκος του μετρητή δεν περιστρέφεται άνευ φορτίου (σε % ±Un) Un 0,1% Ib έως Un % 7 Περιθώρια περαιτέρω ρυθμίσεων μετά τις ρυθμίσεις του μετρητή: α) ρύθμιση μαγνήτη πέδησης σε 30 Α & συνφ = β) ρύθμιση μικρού φορτίου σε 0,5 Α & συνφ = γ) ρύθμιση επαγωγικού φορτίου σε 30Α & συνφ = 0, Ρεύμα εκκινήσεως (σε αμπέρ) 0,06 Α 0,075 Α 9 Απώλειες σε ονομαστική ένταση, τάση και συχνότητα: 15

16 α) Πηνίο εντάσεως 1,5 VA β) Πηνίο τάσεως 5 VA γ) Ηλεκτρονόμος διπλού τιμολογίου 1,5 VA 10 Σταθερά μετρητή (σε στροφ./kwh) 11 Υποδιαίρεση δίσκου: Αριθμός γραμμώσεων στην άνω επιφάνεια του δίσκου 12 Βάρος κινητού συστήματος σε GRAMMS 13 Ροπή στρέψης σε ονομαστική ένταση σε Nm 14 Tαχύτητα περιστροφής σε ονομαστική ένταση (σε στροφ./λεπτό) 15 Συσκευή ενδείξεως και για τα δυο τιμολόγια (τύπος, αρ.ψηφίων) 16 Είναι το κάλυμμα ακροδεκτών κανονικού τύπου; 6 Ναι 17 Διάγραμμα συνδεσμολογίας Σχέδιο Νο. 18 Ορια σφαλμάτων: α) 0,05l b 2 β) 0,5 l b - I max & συνφ =1 1,5 16

17 γ) 0,1 l b & συνφ = 0,5 2 δ)0,2 l b - I max & συνφ = 0,5 1,5 19 Πρόσθετα σφάλματα οφειλόμενα σε μεταβολή τάσεως ±10%: α) 0,1l b 1 β) 0,5 I max & συνφ =1 0,7 γ) 0,5 I max & συνφ =0, Πρόσθετα σφάλματα οφειλόμενα σε μεταβολή συχνότητας σε % από 95 έως 105% ονομαστικής συχνότητας α) 0,1l b & συνφ =1 1 β) 0,5 I max & συνφ =1 0,8 γ) 0,5 I max & συνφ =0, Πρόσθετα σφάλματα οφειλόμενα σε κλίση αναρτήσεως 3 ο α) 0,05 Ι max 2 β) Ι b & I max 0,4 22 Πρόσθετα σφάλματα οφειλόμενα σε εξωτερικό μαγνητικό πεδίο 0,5 ΜΤ για Ι b 2,5 3 17

18 & συνφ = 1 23 Πρόσθετο σφάλμα μετά τη διέλευση Ρεύματος βραχυκυκλώσεως, όπως προδιαγράφεται στους Κανονισμούς IEC No 43 για 60Α & συνφ = 1 0, Μέγιστα πρόσθετα σφάλματα οφειλόμενα σε θέρμανση από το ίδιο ρεύμα σύμφωνα με την παράγραφο 7 σε όλα τα φορτία: α) για συνφ = 1 0,85 1 β) για συνφ = 0,5 1,25 1,5 25 Φυλλάδια, σχέδια και φωτογραφίες μετρητών που δείχνουν την κατασκευή, τα υλικά, το ελάχιςτο πάχος του καλύμματος, την διάταξη σφράγισης, την επεξεργαςία για ατμοσφαιρική Διάβρωση, τις ρυθμίσεις, την πλάκα ένδειξης, την διάταξη των ακροδεκτών, τις διαστάςεις, την θέση των οπών στερέωσης, την μόνωση των πηνίων, την γενική επεξεργαςία κ.λ.π. 26 Αποκλίσεις εφ όσον υπάρχουν από την ανωτέρω Προδιαγραφή. 27 Κατάλογος Ηλ/κών Επιχειρήσεων που χρησιμοποιούν τον τύπο του προσφερόμενου μετρητή. Παρατηρήσεις : Στις παραγράφους του ανωτέρω Πίνακα Α,όπου υπάρχουν αστερίσκοι ( ), είναι υποχρεωτική η συμμόρφωση με τις τιμές που προδιαγράφονται. Στις παραγράφους όπου δεν υπάρχει αστερίσκος ορίζονται αποδεκτά όρια ως ανωτέρω. 18

19 11.2 ΠΙΝΑΚΑΣ Β ΠΙΝΑΚΑΣ Β (Θα συμπληρωθεί από τους προμηθευτές) Τιμή 1 Τύπος μετρητή 2 Χαρακτηριστικά μεγέθη μετρητή (Ονομαστική & μέγιστη ένταση, τάση, συχνότητα) 3 Κανονισμός κατασκευής μετρητή 4 Κανονισμός ελέγχου μετρητή & ημερομηνία εκδόσεως 5 Συντελεστής θερμοκρασίας για περιοχή θερμοκρασίας -5 ο C έως 40 ο C σε ποσοστό % / ο C : 19

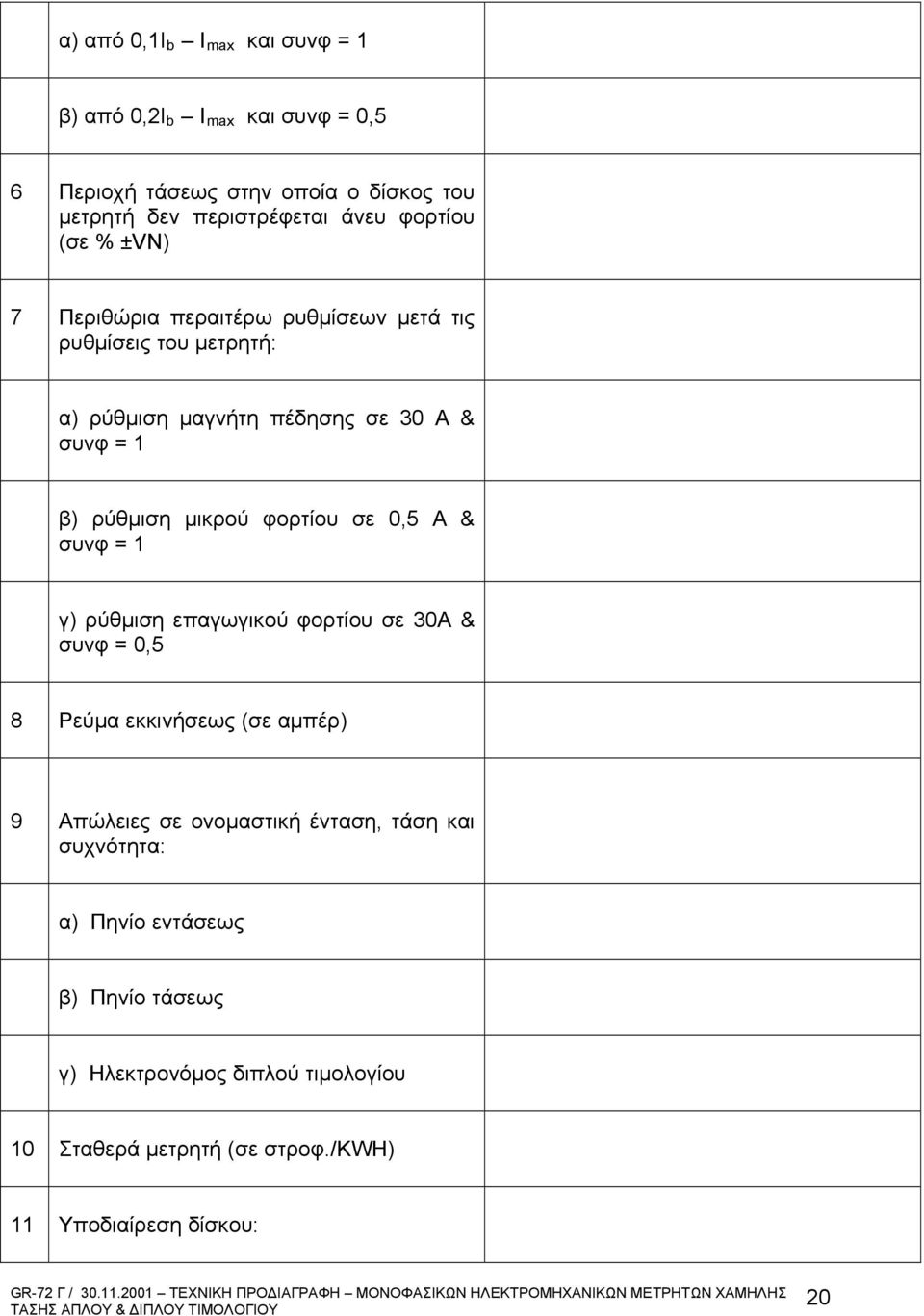

20 α) από 0,1l b I max και συνφ = 1 β) από 0,2l b I max και συνφ = 0,5 6 Περιοχή τάσεως στην οποία ο δίσκος του μετρητή δεν περιστρέφεται άνευ φορτίου (σε % ±VN) 7 Περιθώρια περαιτέρω ρυθμίσεων μετά τις ρυθμίσεις του μετρητή: α) ρύθμιση μαγνήτη πέδησης σε 30 Α & συνφ = 1 β) ρύθμιση μικρού φορτίου σε 0,5 Α & συνφ = 1 γ) ρύθμιση επαγωγικού φορτίου σε 30Α & συνφ = 0,5 8 Ρεύμα εκκινήσεως (σε αμπέρ) 9 Απώλειες σε ονομαστική ένταση, τάση και συχνότητα: α) Πηνίο εντάσεως β) Πηνίο τάσεως γ) Ηλεκτρονόμος διπλού τιμολογίου 10 Σταθερά μετρητή (σε στροφ./kwh) 11 Υποδιαίρεση δίσκου: 20

21 αριθμός γραμμώσεων στην άνω επιφάνεια του δίσκου 12 Βάρος κινητού συστήματος σε GRAMMS 13 Ροπή στρέψης σε ονομαστική ένταση σε Nm 14 Tαχύτητα περιστροφής σε ονομαστική ένταση (σε στροφ./λεπτό) 15 Συσκευή ενδείξεως και για τα δυο τιμολόγια (τύπος, αρ.ψηφίων) 16 Είναι το κάλυμμα ακροδεκτών κανονικού τύπου; 17 Διάγραμμα συνδεσμολογίας Σχέδιο Νο. 18 Ορια σφαλμάτων: α) 0,05l b β) 0,5 l b - I max & συνφ =1 γ) 0,1 l b & συνφ = 0,5 δ)0,2 l b - I max & συνφ = 0,5 19 Πρόσθετα σφάλματα οφειλόμενα σε μεταβολή τάσεως ±10%: α) 0,1l b 21

22 β) 0,5 I max & συνφ =1 γ) 0,5 I max & συνφ =0,5 20 Πρόσθετα σφάλματα οφειλόμενα σε μεταβολή συχνότητας σε % από 95 έως 105% ονομαστικής συχνότητας α) 0,1l b & συνφ =1 β) 0,5 I max & συνφ =1 γ) 0,5 I max & συνφ =0,5 21 Πρόσθετα σφάλματα οφειλόμενα σε κλίση αναρτήσεως 3 ο α) 0,05 Ι max β) Ι b & I max 22 Πρόσθετα σφάλματα οφειλόμενα σε εξωτερικό μαγνητικό Πεδίο 0,5 ΜΤ για Ι b & συνφ = 1 23 Πρόσθετο σφάλμα μετά τη διέλευση Ρεύματος βραχυκυκλώσεως, όπως προδιαγράφεται στους Κανονισμούς IEC No 43 για 60Α & συνφ = 1 24 Μέγιστα πρόςθετα σφάλματα οφειλόμενα σε θέρμανση από το ίδιο ρεύμα σύμφωνα με την παράγραφο 7 σε όλα τα φορτία: α) για συνφ = 1 22

23 β) για συνφ = 0,5 25 Φυλλάδια, σχέδια και φωτογραφίες μετρητών που δείχνουν την κατασκευή, τα υλικά, το ελάχιστο πάχος του καλύμματος, την διάταξη σφράγισης, την επεξεργασία για ατμοσφαιρική Διάβρωση, τις ρυθμίσεις, την πλάκα ένδειξης, την διάταξη των ακροδεκτών, τις διαστάσεις, την θέςη των οπών στερέωσης, την μόνωςη των πηνίων, την γενική επεξεργασία κ.λ.π. 26 Αποκλίσεις εφ όσον υπάρχουν από την ανωτέρω Προδιαγραφή. 27 Κατάλογος Ηλ/κών Επιχειρήσεων που χρησιμοποιούν τον τύπο του προσφερόμενου μετρητή ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΕΩΝ, ΚΑΛΥΜΜΑΤΩΝ ΚΑΙ ΚΙΒΩΤΙΟΥ ΑΚΡΟΔΕΚΤΩΝ (σύμφωνα με το DIN 43857) 23
