2 ΟΡΙΣΜΟΣ ΓΕΩΤΕΧΝΙΚΗΣ ΕΡΕΥΝΑΣ Το σύνολο των δραστηριοτήτων που αποσκοπούν στην αποκάλυψη της σύστασης του υπεδάφους κατά την κατακόρυφη και οριζόντια διεύθυνση, την κατάρτιση τυπικής εδαφικής τομής και τον προσδιορισμό των χαρακτηριστικών τιμών των φυσικών και μηχανικών ιδιοτήτων των εδαφικών σχηματισμών 2

3 3

4 ΜΕΘΟ ΟΙ ΓΕΩΤΕΧΝΙΚΗΣ ΕΡΕΥΝΑΣ ειγματοληπτικές γεωτρήσεις και δοκιμαστικά ορύγματα Αεροφωτογραφίες Γεωφυσικές μέθοδοι Οπτική επιθεώρηση και συλλογή δειγμάτων από φυσικές εδαφικές τομές Επι-τόπου δοκιμές

5 ΚΑΤΑΣΤΡΩΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΡΕΥΝΑΣ 1. Συγκέντρωση διαθέσιμων στοιχείων για το έργο (είδος κατασκευής, προβλεπόμενη χρήση, ιδιαιτερότητες κ.λ.π.) και για το έδαφος (χάρτες γεωλογικοί τοπογραφικοί, προϋπάρχουσες γεωτρήσεις, αεροφωτογραφίες) 2. Αναγνώριση της τοποθεσίας του έργου (επι-τόπου επίσκεψη, παρατήρηση γειτονικών κατασκευών και στάθμης νερού σε πηγάδια, οπτική επιθεώρηση φυσικών εδαφικών τομών κ.λ.π.) 3. Προκαταρκτική έρευνα (εκτέλεση λίγων γεωτρήσεων, διάνοιξη δοκιμαστικής τάφρου) 4. Λεπτομερής έρευνα (όταν πρόκειται για σύνθετο ή σοβαρό έργο, έδαφος κακής ποιότητας με ακανόνιστη εδαφική τομή)

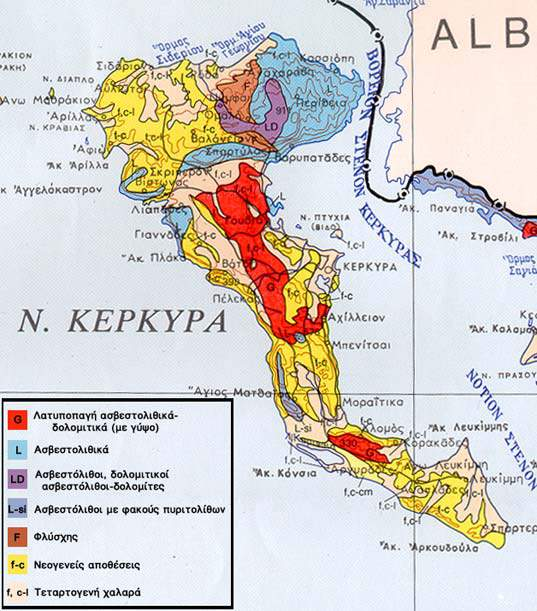

6 ΚΕΡΚΥΡΑ ΤΕΧΝΙΚΟ-ΓΕΩΛΟΓΙΚΟΣ ΧΑΡΤΗΣ (ΙΓΜΕ)

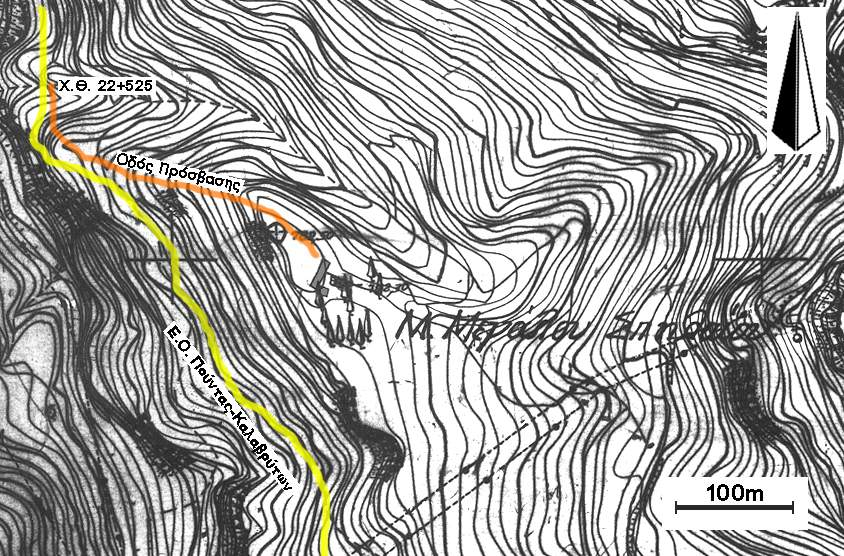

7 ΝΟΜΟΣ ΑΧΑΪΑΣ Περιοχή Ιεράς Μονής Μεγάλου Σπηλαίου ΤΟΠΟΓΡΑΦΙΚΟΣ ΧΑΡΤΗΣ 1:5000 (ΓΥΣ)

8 ΚΑΤΑΣΤΡΩΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΡΕΥΝΑΣ 1. Συγκέντρωση διαθέσιμων στοιχείων για το έργο (είδος κατασκευής, προβλεπόμενη χρήση, ιδιαιτερότητες κ.λ.π.) και για το έδαφος (χάρτες γεωλογικοί τοπογραφικοί, προϋπάρχουσες γεωτρήσεις, αεροφωτογραφίες) 2. Αναγνώριση της τοποθεσίας του έργου (επι-τόπου επίσκεψη, παρατήρηση γειτονικών κατασκευών και στάθμης νερού σε πηγάδια, οπτική επιθεώρηση φυσικών εδαφικών τομών κ.λ.π.) 3. Προκαταρκτική έρευνα (εκτέλεση λίγων γεωτρήσεων, διάνοιξη δοκιμαστικής τάφρου) 4. Λεπτομερής έρευνα (όταν πρόκειται για σύνθετο ή σοβαρό έργο, έδαφος κακής ποιότητας με ακανόνιστη εδαφική τομή)

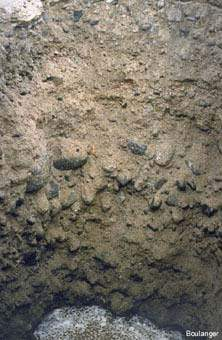

9 ΟΠΤΙΚΗ ΕΠΙΘΕΩΡΗΣΗ Μέθοδοι Γεωτεχνικής Έρευνας

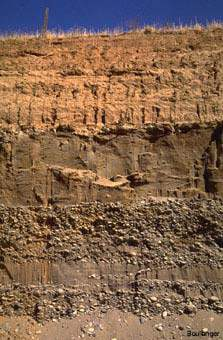

10 ΟΠΤΙΚΗ ΕΠΙΘΕΩΡΗΣΗ Μέθοδοι Γεωτεχνικής Έρευνας

11 ΚΑΤΑΣΤΡΩΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΡΕΥΝΑΣ 1. Συγκέντρωση διαθέσιμων στοιχείων για το έργο (είδος κατασκευής, προβλεπόμενη χρήση, ιδιαιτερότητες κ.λ.π.) και για το έδαφος (χάρτες γεωλογικοί τοπογραφικοί, προϋπάρχουσες γεωτρήσεις, αεροφωτογραφίες) 2. Αναγνώριση της τοποθεσίας του έργου (επι-τόπου επίσκεψη, παρατήρηση γειτονικών κατασκευών και στάθμης νερού σε πηγάδια, οπτική επιθεώρηση φυσικών εδαφικών τομών κ.λ.π.) 3. Προκαταρκτική έρευνα (εκτέλεση λίγων γεωτρήσεων, διάνοιξη δοκιμαστικής τάφρου) 4. Λεπτομερής έρευνα (όταν πρόκειται για σύνθετο ή σοβαρό έργο, έδαφος κακής ποιότητας με ακανόνιστη εδαφική τομή)

12 ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

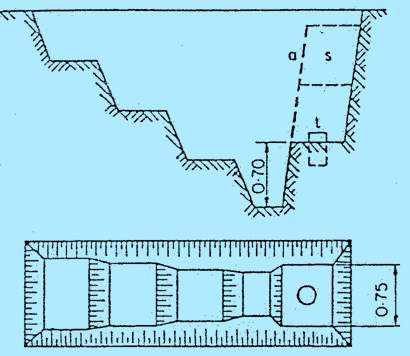

13 ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

14 ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

15 ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

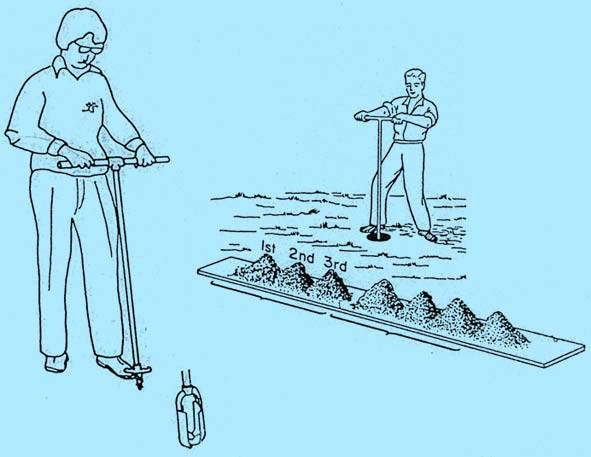

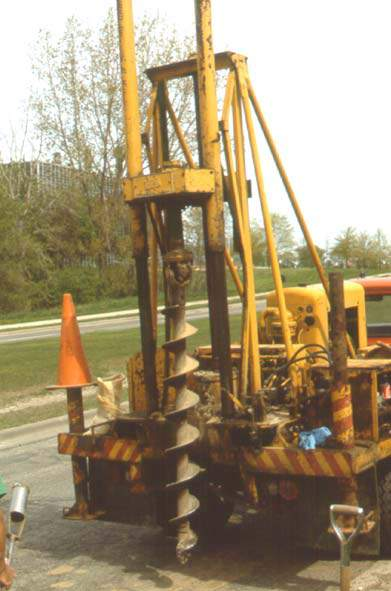

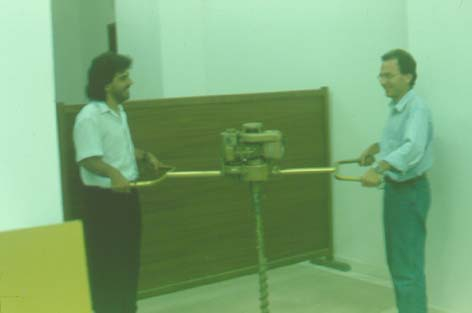

16 ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

17 ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

18 ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

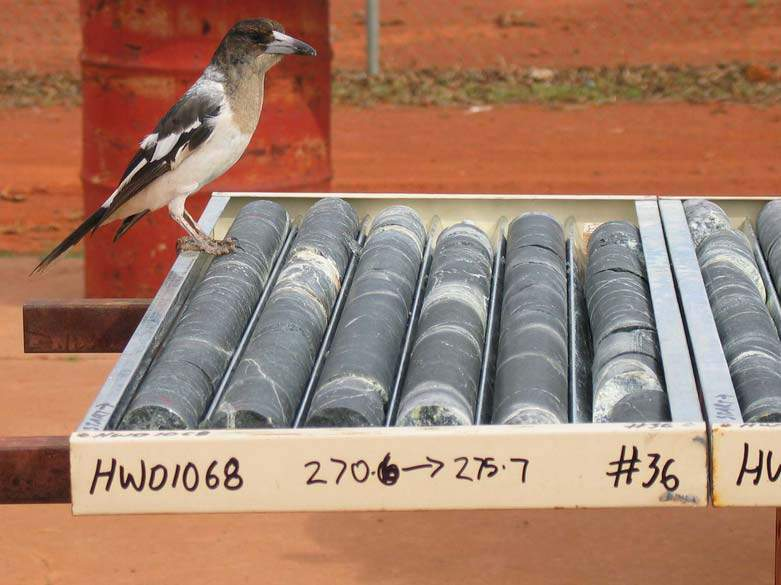

19 Γεωφυσικές Μέθοδοι ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

20 ΓΕΩΤΡΗΣΕΙΣ ΚΑΙ ΟΚΙΜΑΣΤΙΚΑ ΟΡΥΓΜΑΤΑ

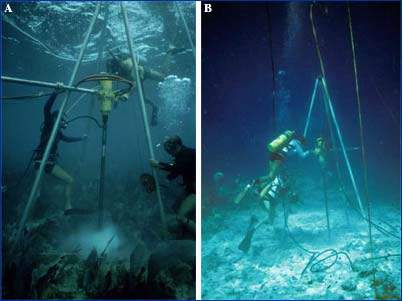

21 ΥΠΟΘΑΛΑΣΣΙΑ ΓΕΩΤΕΧΝΙΚΗ ΕΡΕΥΝΑ

22 ΜΕΘΟ ΟΙ ΥΠΟΘΑΛΑΣΣΙΑΣ ΓΕΩΤΕΧΝΙΚΗΣ ΕΡΕΥΝΑΣ

23 ΥΠΟΘΑΛΑΣΣΙΑ ΓΕΩΤΕΧΝΙΚΗ ΕΡΕΥΝΑ

24 ΥΠΟΘΑΛΑΣΣΙΑ ΓΕΩΤΕΧΝΙΚΗ ΕΡΕΥΝΑ

25 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

26 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

27 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

28 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

29 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

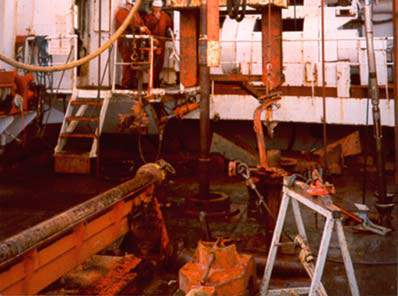

30 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

31 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

32 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

33 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

34 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

35 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

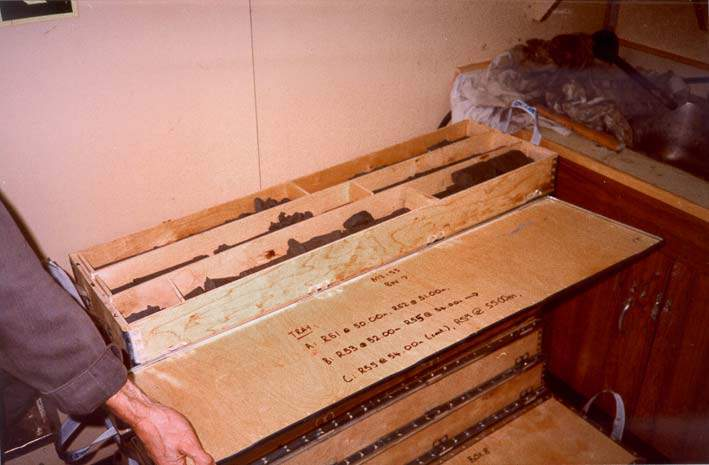

36 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

37 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ

38 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ - ΣΤΕΝΟ ΡΙΟΥ-ΑΝΤΙΡΡΙΟΥ Μέθοδοι Γεωτεχνικής Έρευνας

39 ΑΡΙΘΜΟΣ ΚΑΙ ΒΑΘΟΣ ΓΕΩΤΡΗΣΕΩΝ 1. Πόσες γεωτρήσεις ; Για μικρά οικοδομικά έργα : 3 έως 5 γεωτρήσεις Για μεγάλα κτίρια : κάναβος 15m x 15m Μετρό χωμάτινα φράγματα : κάθε 30 έως 60m Οδοποιϊα : κάθε 300 έως 500m 2. Πόσο βαθιές ; Μέχρι το βάθος στο οποίο η επιρροή του φορτίου του θεμελίου είναι σημαντική

40 ΕΠΙ-ΤΟΠΟΥ ΟΚΙΜΕΣ Μέθοδοι Γεωτεχνικής Έρευνας

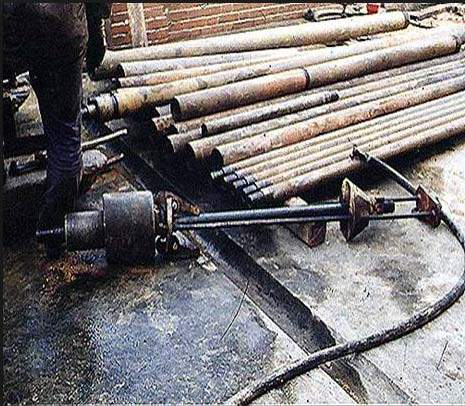

41 ΟΚΙΜΗ SPT Μέθοδοι Γεωτεχνικής Έρευνας

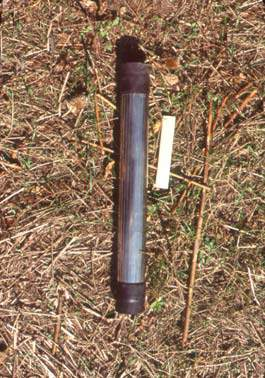

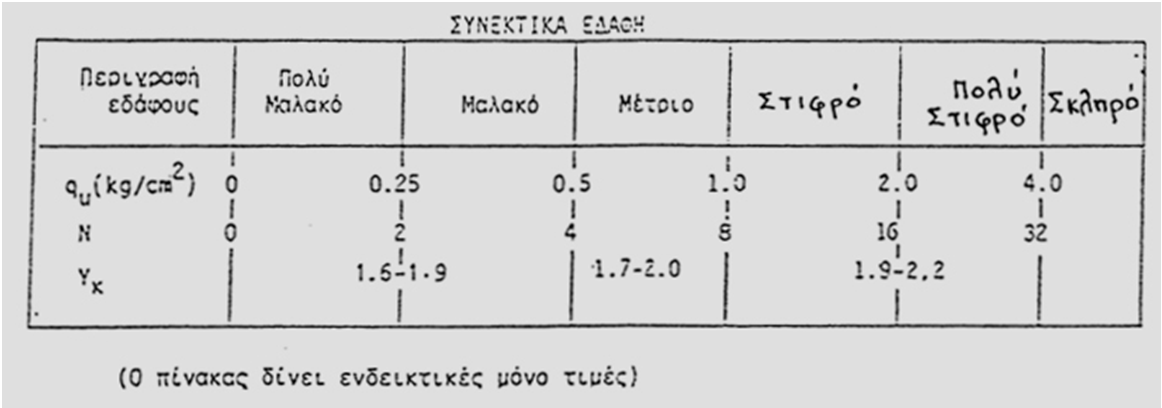

42 ΟΚΙΜΗ SPT Τυπικές διαστάσεις

43 ΟΚΙΜΗ SPT Μέθοδοι Γεωτεχνικής Έρευνας

44 ΟΚΙΜΗ SPT Μέθοδοι Γεωτεχνικής Έρευνας

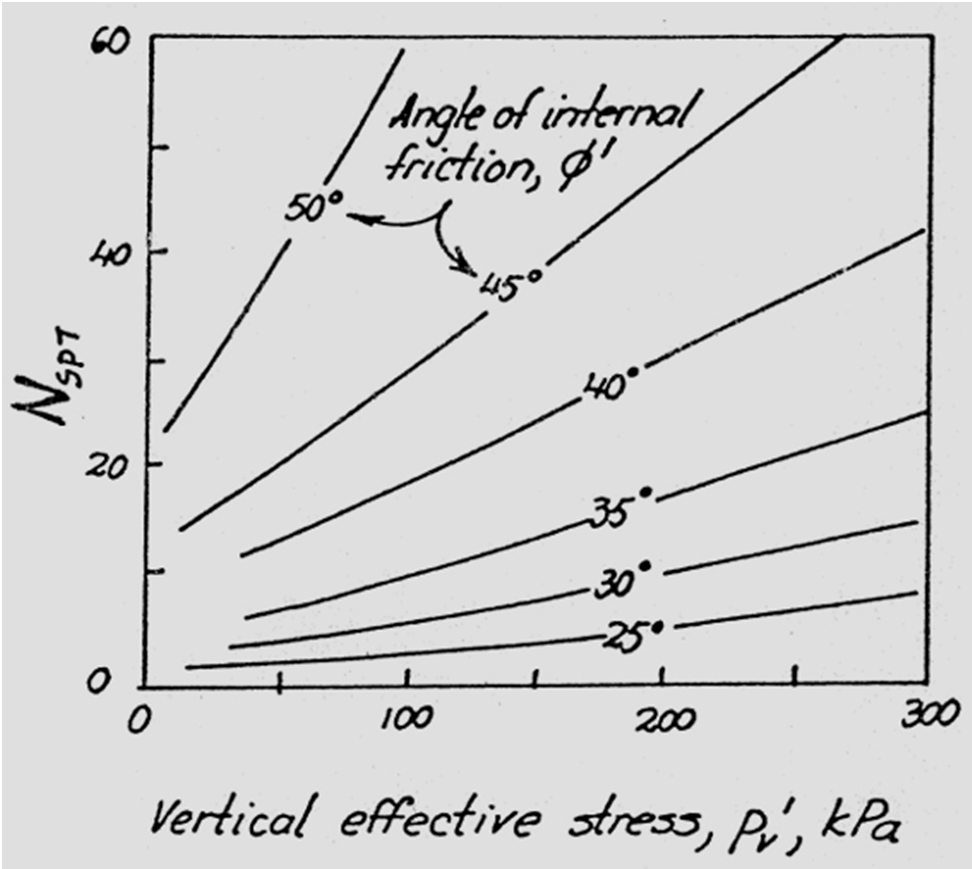

45 ΟΚΙΜΗ SPT Μέθοδοι Γεωτεχνικής Έρευνας

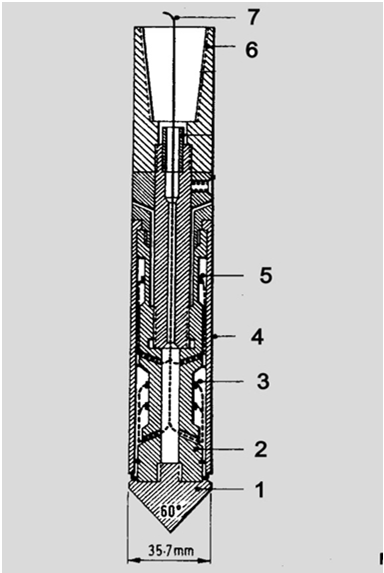

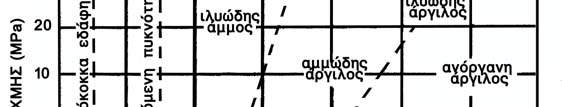

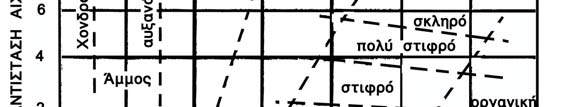

46 ΟΚΙΜΗ CPT Μέθοδοι Γεωτεχνικής Έρευνας

47 ΟΚΙΜΗ CPT Μέθοδοι Γεωτεχνικής Έρευνας

48 ΟΚΙΜΗ CPT Μέθοδοι Γεωτεχνικής Έρευνας

49 ΟΚΙΜΗ CPT Μέθοδοι Γεωτεχνικής Έρευνας

50 ΟΚΙΜΗ CPT Μέθοδοι Γεωτεχνικής Έρευνας

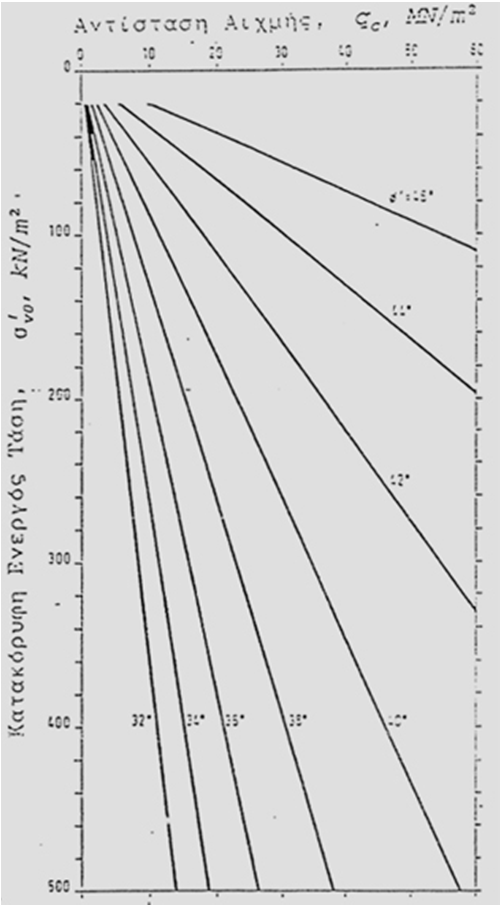

51 ΟΚΙΜΗ CPT Μέθοδοι Γεωτεχνικής Έρευνας

52 ΟΚΙΜΗ ΠΤΕΡΥΓΙΟΥ (VANE TEST)

53 ΟΚΙΜΗ ΠΤΕΡΥΓΙΟΥ (VANE TEST)

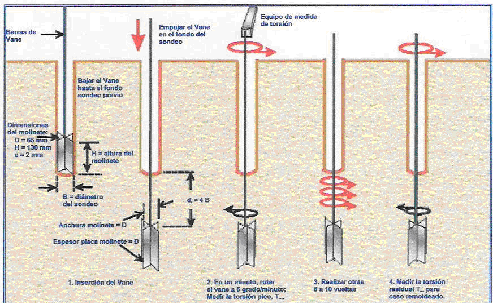

54 ΟΚΙΜΗ ΠΤΕΡΥΓΙΟΥ (VANE TEST) S u = μ Β. S u,vane

55 ΟΚΙΜΗ ΠΤΕΡΥΓΙΟΥ (VANE TEST)

56 ΟΚΙΜΗ ΠΡΕΣΣΙΟΜΕΤΡΟΥ (PMT) 1. Με προδιάτρηση 2. Με διείσδυση 3. Με αυτοδιάτρηση

57 ΟΚΙΜΗ ΠΡΕΣΣΙΟΜΕΤΡΟΥ (PMT)

58 ΟΚΙΜΗ ΠΡΕΣΣΙΟΜΕΤΡΟΥ (PMT) Με προδιάτρηση

59 ΟΚΙΜΗ ΠΡΕΣΣΙΟΜΕΤΡΟΥ (PMT) Με αυτοδιάτρηση

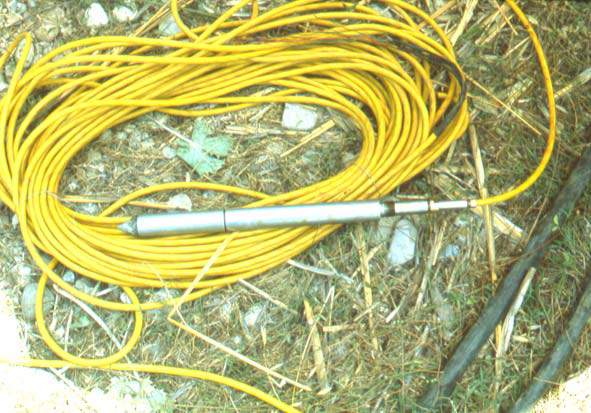

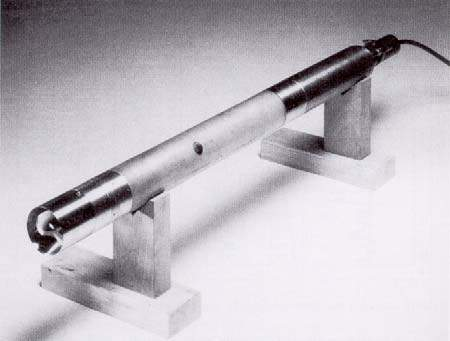

60 ΟΚΙΜΗ ΕΠΙΠΕ ΟΥ ΝΤΙΛΑΤΟΜΕΤΡΟΥ

61 4 ΟΚΙΜΗ ΕΠΙΠΕ ΟΥ ΝΤΙΛΑΤΟΜΕΤΡΟΥ ντιλατόμετρο 2. αιχμηρό άκρο 3. μεμβράνη από ανοξείδωτο χάλυβα 4. εύκαμπτος σωλήνας & ηλεκτρικό καλώδιο κονσόλα ελέγχου 6. βάνα ρύθμισης ροής του αερίου

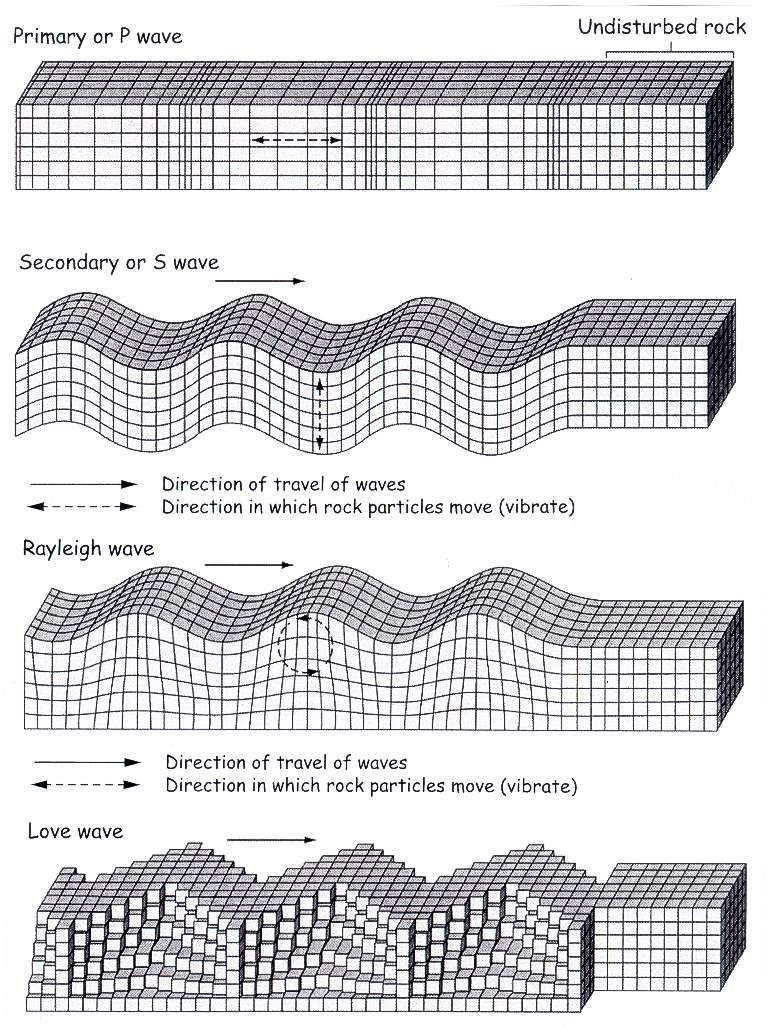

62 V P V S ΣΕΙΣΜΙΚΕΣ ΜΕΘΟ ΟΙ V R V L

63 ΣΕΙΣΜΙΚΕΣ ΜΕΘΟ ΟΙ Μέθοδοι Γεωτεχνικής Έρευνας

64 ΟΚΙΜΗ SASW ΑΡΧΗ ΤΗΣ ΜΕΘΟ ΟΥ SASW

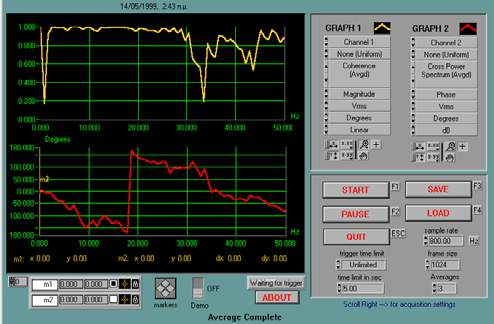

65 ΟΚΙΜΗ SASW SASW C Λογισμικό επεξεργασίας δεδομένων πεδίου SASW M Λογισμικό συλλογής δεδομένων πεδίου

66 ΟΚΙΜΗ SASW Πειραματικά δεδομένα διασποράς Αντιστροφή καμπύλης διασποράς

67 ΘΕΣΣΑΛΟΝΙΚΗ (1998) ΟΚΙΜΗ SASW ΠΗΓΗ ΔΕΚΤΗΣ 1 ΔΕΚΤΗΣ 2 ΠΑΤΡΑ (1999)

68 ΟΚΙΜΗ SASW Αγ. Αιμιλιανός Πάτρα(2010)

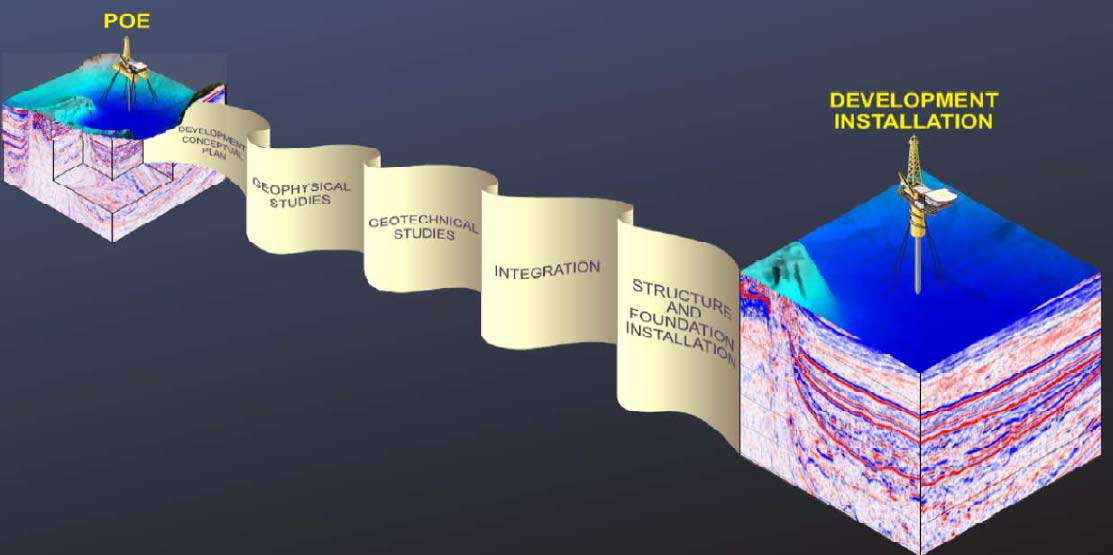

69 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ Μέθοδοι Γεωτεχνικής Έρευνας

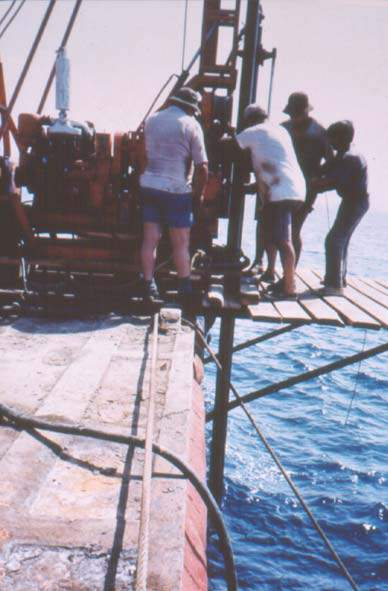

70 ΥΠΟΘΑΛΑΣΣΙΑ ΕΡΕΥΝΑ ΣΥΣΤΗΜΑΤΑ: ΓΕΩΤΡΗΣΗΣ (DRILLING) ΕΙΓΜΑΤΟΛΗΨΙΑΣ (SAMPLING) ΛΗΨΗΣ Ε ΑΦΙΚΩΝ ΠΥΡΗΝΩΝ (CORING)

71 ΥΠΟΘΑΛΑΣΣΙΑ ΓΕΩΦΥΣΙΚΗ ΕΡΕΥΝΑ ΣΥΣΤΗΜΑΤΑ: Υψηλής ανάλυσης αντανάκλασης ήχου Σεισμικής διάθλασης Ηλεκτρικής αντίστασης

72 ΥΠΟΘΑΛΑΣΣΙΑ ΓΕΩΤΕΧΝΙΚΗ ΕΡΕΥΝΑ ΕΞΟΠΛΙΣΜΟΣ: Drill mode borings from vessels ROCK corer PROD seabed drilling/coring Basic gravity corer Piston corer Vibrocorer Box corer Seabed Push-in Sampler Grab Sampler (mechanical) Grab Sampler (hydraulic)

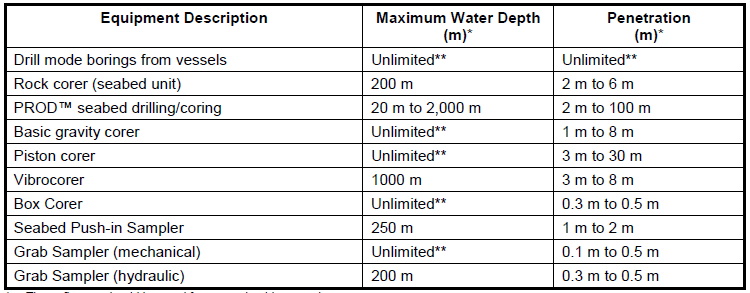

73 ΥΠΟΘΑΛΑΣΣΙΑ ΓΕΩΤΕΧΝΙΚΗ ΕΡΕΥΝΑ Πίνακας 1. Μέγιστο βάθος βύθισης και ικανότητα διείσδυσης στον πυθμένα

74 ΥΠΟΘΑΛΑΣΣΙΑ ΓΕΩΤΕΧΝΙΚΗ ΕΡΕΥΝΑ Πίνακας 2. ειγματολήπτες πυθμένα Πίνακας 3. Down-hole sampling equipment

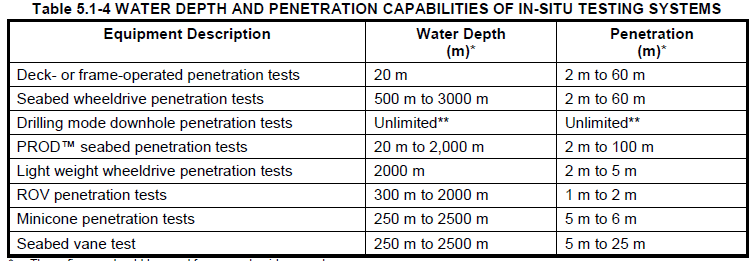

75 ΥΠΟΘΑΛΑΣΣΙΑ ΓΕΩΤΕΧΝΙΚΗ ΕΡΕΥΝΑ Πίνακας 4. Μέγιστο βάθος βύθισης και ικανότητα διείσδυσης στον πυθμένα για συστήματα που πραγματοποιούν in-situ δοκιμές

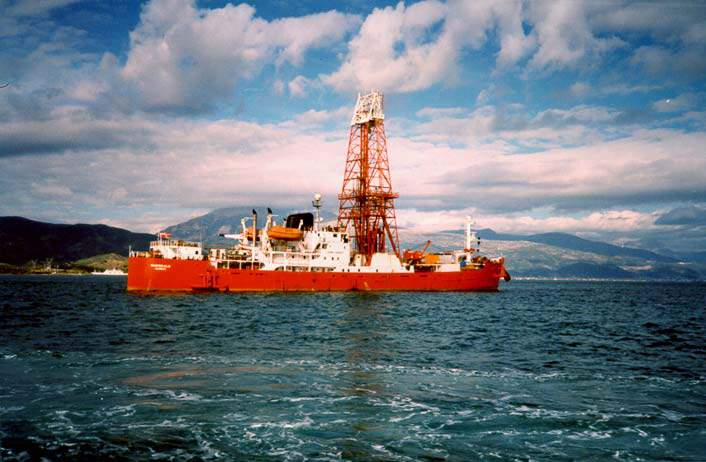

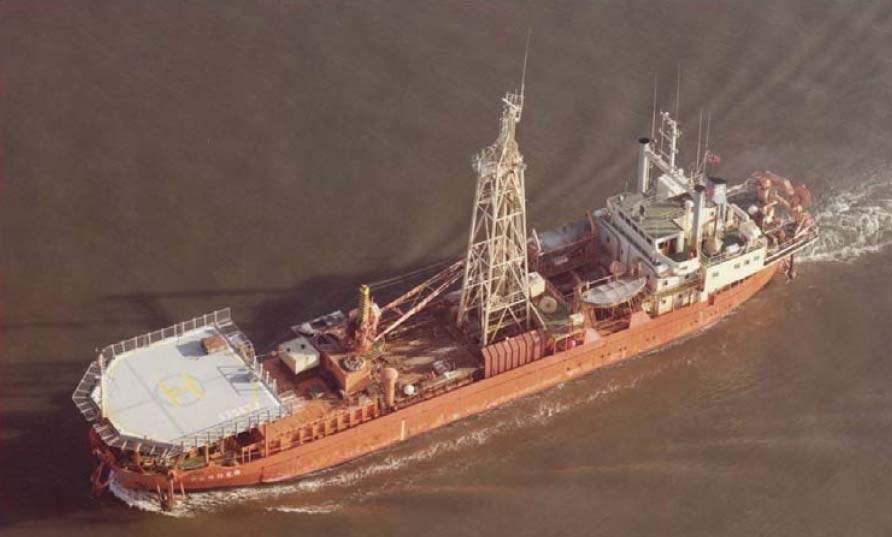

76 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Γεωτρήσεις από πλοία ή πλατφόρμες

77 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Underwater rock corer

78 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Basic gravity corer

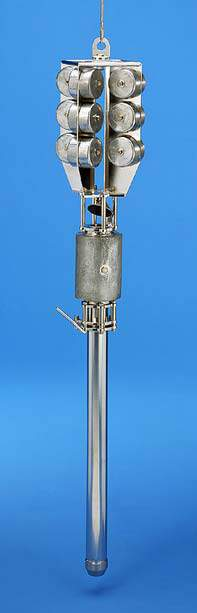

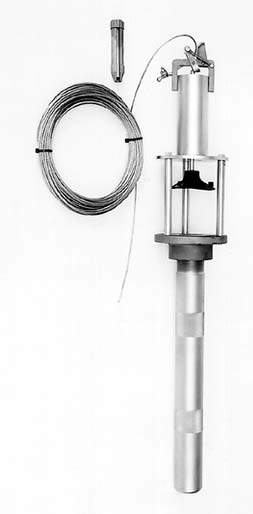

79 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Basic gravity corer Free fall corer

80 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Piston corer

81 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Kullenberg device for piston corer

82 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Vibrocorer

83 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Box corers

84 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Seabed push-in samplers

85 ΣΥΣΤΗΜΑΤΑ ΕΙΓΜΑΤΟΛΗΨΙΑΣ Grab Samplers

86 ΕΠΙ-ΤΟΠΟΥ ΟΚΙΜΕΣ Seabed cone penetration tests (CPT)

87 ΕΠΙ-ΤΟΠΟΥ ΟΚΙΜΕΣ Piezocone penetration tests (PCPT)

88 ΕΠΙ-ΤΟΠΟΥ ΟΚΙΜΕΣ Wheel-drive penetration test unit

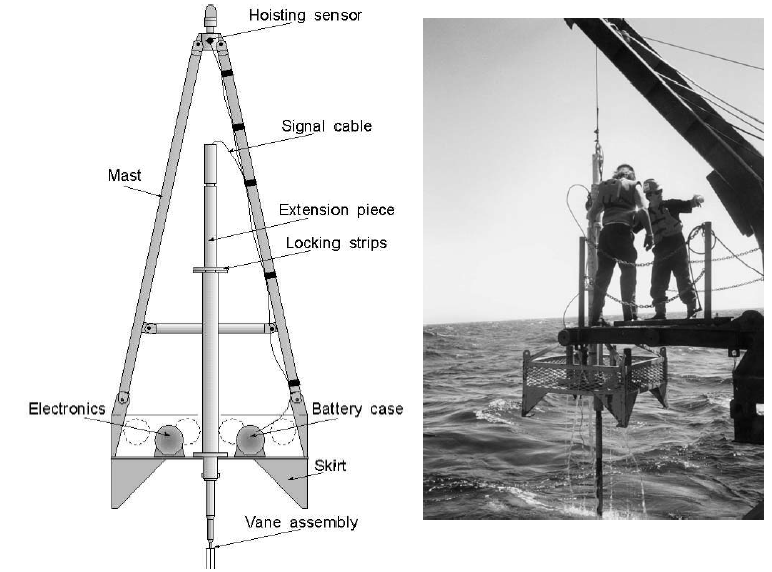

89 ΕΠΙ-ΤΟΠΟΥ ΟΚΙΜΕΣ Vane shear test

90 ΕΠΙ-ΤΟΠΟΥ ΟΚΙΜΕΣ T-bar and ball penetration test

91 ΚΑΤΑΛΛΗΛΟΤΗΤΑ ΕΠΙ-ΤΟΠΟΥ & ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΟΚΙΜΩΝ Πίνακας 5. Συμβατικές μέθοδοι

92 ΚΑΤΑΛΛΗΛΟΤΗΤΑ ΕΠΙ-ΤΟΠΟΥ & ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΟΚΙΜΩΝ Πίνακας 5. (συνέχεια)

93 Πίνακας 6. Ειδικές μέθοδοι Μέθοδοι Γεωτεχνικής Έρευνας
