1 Αικατερίνη Ι. Πανοπούλου Πολιτικός Μηχανικός ΑΠΘ

3 ΠΡΙΝ ΜΕΤΑ ΕΝΕΡΓΕΙΑ ΠΛΗΡΟΦΟΡΙΑ ΕΝΕΡΓΕΙΑ Η Επικοινωνία είναι το κλειδί για τα έξυπνα δίκτυα

4 Συγκεντρωµένη παραγωγή και µικρή Διεσπαρµένη παραγωγή Αύριο Ολοκληρωµένο ασφαλές δίκτυο που συνδυάζει κεντρική και διεσπαρµένη παραγωγή

Έξυπνα δίκτυα Ηλεκτρικά δίκτυα που ενσωµατώνουν «έξυπνα» την συµπεριφορά και τις δράσεις όλων των χρηστών (καταναλωτών ή/και παραγωγών Η/Ε από Διεσπαρµένη Ανανεώσιµη Παραγωγή), µε τη χρήση

5 Έξυπνα δίκτυα Ηλεκτρικά δίκτυα που ενσωµατώνουν «έξυπνα» την συµπεριφορά και τις δράσεις όλων των χρηστών (καταναλωτών ή/και παραγωγών Η/Ε από Διεσπαρµένη Ανανεώσιµη Παραγωγή), µε τη χρήση τεχνολογιών πληροφορικής και τηλεπικοινωνιών µε σκοπό να παρέχουν ηλεκτρική ενέργεια µε υψηλή απόδοση, ασφάλεια και οικονοµία. Παρέχουν δυνατότητες για: Τηλεµέτρηση Χειρισµούς Διαχείριση φορτίου Διεσπαρµένη παραγωγή

6 και έξυπνα σπίτια

7 Τι είναι το Έξυπνο Δίκτυο; Το έξυπνο δίκτυο είναι ένα ηλεκτρικό δίκτυο το οποίο µε ευφυή τρόπο επιτρέπει την ένταξη όλων των χρηστών που είναι συνδεδεµένοι σε αυτό: παραγωγών και καταναλωτών µε στόχο την αποδοτική χρήση της ενέργειας.

κόστους µέσω χρονοµεταβλητών τιµολογίων και διαφόρων κινήτρων εξαρτώµενων από την

8 q Ευφυής συνύπαρξη της κεντρικής και διεσπαρµένης παραγωγής µε αποτέλεσµα την µείωση της χρήσης άνθρακα και ορθολογική διαχείριση της ζήτησης q Εµπορία ενέργειας και βελτιστοποίηση κόστους µέσω χρονοµεταβλητών τιµολογίων και διαφόρων κινήτρων εξαρτώµενων από την µεταβαλλόµενη κατανάλωση q Ενεργός συµµετοχή του πελάτη µε αµφίδροµη επικοινωνία και ευρεία πληροφόρηση

Παραγωγή Μεταφορά Διανοµή Βιοµηχανικός πελάτης Γραµµές µεταφοράς Γραµµές διανοµής Εµπορικός πελάτης Οικιακός πελάτης Υ/Σ ΥΤ/ΜΤ Υ/Σ ΜΤ/ΧΤ Wide-area monitoring and control Ενσωµάτωση τεχνολογιών

9 Παραγωγή Μεταφορά Διανοµή Βιοµηχανικός πελάτης Γραµµές µεταφοράς Γραµµές διανοµής Εµπορικός πελάτης Οικιακός πελάτης Υ/Σ ΥΤ/ΜΤ Υ/Σ ΜΤ/ΧΤ Wide-area monitoring and control Ενσωµάτωση τεχνολογιών πληροφοριών και επικοινωνιών (ICT) Εφαρµογές βελτίωσης λειτουργίας συστήµατος µεταφοράς Ενσωµάτωση διεσπαρµένων µονάδων παραγωγής Διαχείριση δικτύου διανοµής Advanced metering infrastructure (AMI) Υποδοµές φόρτισης ηλεκτρικών οχηµάτων Συστήµατα διαχείρισης πελατών

10 Technology area Hardware Systems & software Wide-area monitoring and control Information & communication technology integration Renewable & distributed generation integration Transmission enhancement Distribution grid management Advanced metering infrastructure Electric vehicle charging infrastructure Customer-side systems Phasor measurement units (PMU) and other sensor equipment Communication equipment (power line carrier, WIMAX, LTE, RF mesh network, cellular), routers, relays, switches, gateway, computers (servers) Power conditioning equipment for bulk power and grid support, communication and control hardware for generation and enabling storage technology Superconductors, FACTS, HVDC Automated re-closers, switches and capacitors, remote controlled distributed generation and storage, transformer sensors, wire and cable sensors Smart meter, in-home displays, servers, relays Charging infrastructure, batteries, inverters Smart appliances, routers, in-home display, building automation systems, thermal accumulators, smart thermostat SCADA, wide-area monitoring systems (WAMS), wide-area adaptive protection, control and automation (WAAPCE), widearea situational awareness (WASA) Enterprise resource planning software (ERP), customer information systems (CIS) Energy management system (EMS), distribution management system (DMS), SCADA, geographic information system (GIS) Network stability analysis, automatic recovery systems Geographic information system (GIS), distribution management system (DMS), outage management system (OMS), workforce management system (WMS) Meter data management system (MDMS) Energy billing, smart grid-to-vehicle charging (G2V) and discharging vehicle-togrid (V2G) methodologies Energy dashboards, energy management systems, energy applications for smart phones and tablets

11 Η έξυπνη µέτρηση είναι ένα από τα προαπαιτούµενα για τα έξυπνα δίκτυα. Το σύστηµα έξυπνης µέτρησης θεωρείται κρίσιµη εθνική υποδοµή! Παρακολούθηση δικτύου Χ.Τ. Επιβεβαίωση ρευµατοδότησης του πελάτη Ανίχνευση θέσης βλαβών σε αγωγούς στο δίκτυο Χ.Τ και Μ.Τ. Συντοµότερες διακοπές τάσης (µικρότερο SAIDI) Πιο αποδοτικές διαδικασίες Work Flow Management Outage Management Ενσωµάτωση διεσπαρµένης παραγωγής Βελτιωµένη εξυπηρέτηση καταναλωτών Λιγότερες άσκοπες επισκέψεις στον καταναλωτή

12 Η εισαγωγή των ευφυών συστηµάτων µέτρησης προωθείται και από την Ευρωπαϊκή νοµοθεσία: Directive on Measuring Instruments (2004/22/EC) Υπουργική απόφαση Αριθµ. Φ (ΦΕΚ Β 521/ ) «Όργανα µέτρησης» Directive on Energy End-use Efficiency and Energy Services (2006/32/EC) - NOMOΣ ΥΠ ΑΡΙΘ. 3855/ Μέτρα για τη βελτίωση της ενεργειακής απόδοσης κατά την τελική χρήση, ενεργειακές υπηρεσίες και άλλες διατάξεις. Third Energy Package Directives 2009/72/EC and 2009/73/EC provisions on intelligent metering in electricity and gas - NOMOΣ ΥΠ ΑΡΙΘ " Για τη λειτουργία Ενεργειακών Αγορών Ηλεκτρισµού και Φυσικού Αερίου, για Έρευνα, Παραγωγή και δίκτυα µεταφοράς Υδρογονανθράκων και άλλες ρυθµίσεις. (ΦΕΚ Α' 179/ ) Directive on Energy Efficiency (2012/27/EU) Η οδηγία αυτή καταργεί την οδηγία 2006/32/EC. Δεν έχει ενσωµατωθεί ακόµα στην ελληνική νοµοθεσία.

13 ΟΔΗΓΙΑ 2006/32/ΕΚ (για την ενεργειακή απόδοση κατά την τελική χρήση και τις ενεργειακές υπηρεσίες), η οποία ενσωµατώθηκε στο Ν.3855/ : «Οι διανοµείς ενέργειας, οι διαχειριστές δικτύων διανοµής...παρέχουν στους τελικούς καταναλωτές ατοµικούς µετρητές που απεικονίζουν την πραγµατική ενεργειακή τους κατανάλωση και παρέχουν πληροφορίες για τον πραγµατικό χρόνο χρήσης, όταν αυτό είναι οικονοµικώς εύλογο και ανάλογο προς τη δυνητική εξοικονόµηση ενέργειας και σύµφωνα µε τις εκάστοτε διαθέσιµες τεχνολογικές δυνατότητες στον τοµέα της µέτρησης.» ΟΔΗΓΙΑ 2009/72/ΕΚ (σχετικά µε τους κοινούς κανόνες για την εσωτερική αγορά ηλεκτρικής ενεργείας), η οποία ενσωµατώθηκε στο Ν.4001/2011: «Η ευρείας κλίµακας αντικατάσταση υφιστάµενων συστηµάτων µέτρησης της τελικής κατανάλωσης ενέργειας στο Δίκτυο Διανοµής µε αντίστοιχα ευφυή συστήµατα, η οποία αποσκοπεί ιδίως στη δυνατότητα ενεργού συµµετοχής των καταναλωτών στην αγορά ενέργειας αλλά και γενικότερα στην αποτελεσµατικότερη και οικονοµικότερη λειτουργία της»

Έξυπνοι Μετρητές Ο έξυπνος µετρητής είναι ένας µετρητής αµφίδροµης επικοινωνίας, ο οποίος καταγράφει σε πραγµατικό χρόνο την κατανάλωση ενέργειας και έχει δυνατότητα

Επικοινωνεί µε το διαχειριστή, για τη λήψη µετρητικών δεδοµένων, τη βελτιστοποίηση ελέγχου του δικτύου διανοµής και τη διαχείριση σφαλµάτων. 2.

14 Έξυπνοι Μετρητές Ο έξυπνος µετρητής είναι ένας µετρητής αµφίδροµης επικοινωνίας, ο οποίος καταγράφει σε πραγµατικό χρόνο την κατανάλωση ενέργειας και έχει δυνατότητα αποστολής δεδοµένων και λήψης εντολών. 1. Επικοινωνεί µε το διαχειριστή, για τη λήψη µετρητικών δεδοµένων, τη βελτιστοποίηση ελέγχου του δικτύου διανοµής και τη διαχείριση σφαλµάτων. 2. Επιτρέπει την εφαρµογή πολυζωνικών τιµολογίων από τον προµηθευτή. 3. Ενηµερώνει τον καταναλωτή για την κατανάλωση του και την ορθολογική χρήση και εξοικονόµηση ενέργειας Οι έξυπνοι µετρητές αποτελούν στοιχειώδη συνιστώσα για την ανάπτυξη των έξυπνων δικτύων. Δεν νοούνται έξυπνα δίκτυα χωρίς έξυπνους µετρητές.

15 Για τον Καταναλωτή Πλήρης διαφάνεια χρεώσεων χωρίς λογαριασμούς έναντι Ξεκάθαρος καταμερισμός κατανάλωσης σε περίπτωση διαδοχής καταναλωτή Ενημέρωση για κατανάλωση σε πραγματικό χρόνο Δεν απαιτείται φυσική παρουσία για καταμέτρηση Δεν απαιτείται επέμβαση στο μετρητή σε περίπτωση επαύξησης, αλλαγής τιμολογιακών ζωνών κ.λπ Δυνατότητα για νέα μοντέλα τιμολόγησης (Time of Use, προπληρωμή) Για το Διαχειριστή Καλύτερη πληροφόρηση για τη κατάσταση λειτουργίας του δικτύου o Παρακολούθηση τάσης, άρα μεγαλύτερη αξιοποίηση υπάρχοντος εξοπλισμού o Διάγνωση και εντοπισμός σφαλμάτων και βλαβών Αποδοτικότερες διαδικασίες για: o καταμέτρηση, τιμολόγηση o διαδοχές, επαυξήσεις o αλλαγή τιμολογιακών ζωνών o εντοπισμό ρευματοκλοπών Δεν απαιτούνται πλέον Δέκτες ΤΑΣ

16 Κάθε 5 έτη και μια καινούρια γενιά! Νέες τεχνολογίες αναδύονται Επόμενη γενιά μετρητών Βασίζονται στη πλατφόρμα επικοινωνίας IoT (Internet of Things) Ο μετρητής είναι απλώς μια συσκευή «plug-and-play» Δυνατότητα επικοινωνίας με όλο τον εξοπλισμό στο δίκτυο (υποσταθμούς, διακόπτες, κλπ) Πρόσθετες δυνατότητες πληροφόρησης και ελέγχου (έξυπνοι θερμοστάτες κ.λπ).

17 Δυνατότητα εξ αποστάσεως ανάγνωσης των µετρητών. Δυνατότητα αµφίδροµης επικοινωνίας. Υποστήριξη προηγµένων συστηµάτων τιµολόγησης Ασφαλής µετάδοση µετρητικών δεδοµένων Πρόληψη και ανίχνευση ρευµατοκλοπής Δυνατότητα διακοπτικού στοιχείου Πληροφόρηση µέσω διαδικτύου Δυνατότητα πληροφόρησης καταναλωτή (µέσω In Home Display, mobile εφαρµογών κ.λπ)

AMR (Automated Meter Reading) AMI (Advanced Metering Infrastructure) Σύστηµα Συλλογής Μετρήσεων Το AMR είναι ένα αυτοµατοποιηµένο σύστηµα το οποίο επικοινωνεί

Η Επικοινωνία του µετρητή µε το κεντρικό Σύστηµα Συλλογής Μετρητικών Δεδοµένων πραγµατοποιείται µέσω τηλεπικοινωνιακού διαύλου µε την βοήθεια της Μονάδας

18 AMR (Automated Meter Reading) AMI (Advanced Metering Infrastructure) Σύστηµα Συλλογής Μετρήσεων Το AMR είναι ένα αυτοµατοποιηµένο σύστηµα το οποίο επικοινωνεί και συλλέγει (τηλεµετρά) αυτόµατα τις ενδείξεις των µετρητών. Η Επικοινωνία του µετρητή µε το κεντρικό Σύστηµα Συλλογής Μετρητικών Δεδοµένων πραγµατοποιείται µέσω τηλεπικοινωνιακού διαύλου µε την βοήθεια της Μονάδας Επικοινωνίας (modem) Προηγµένες Υποδοµές Μέτρησης Αµφίδροµη επικοινωνία ΑΜΜ/MDMS (Αυτοµατοποιηµένο σύστηµα Διαχείρισης Μετρήσεων) Διαθέτει: Κεντρική βάση δεδοµένων για τις ενδείξεις των µετρητών Συστήµατα πληροφόρησης πελατών Συστήµατα διαχείρισης λειτουργιών του δικτύου

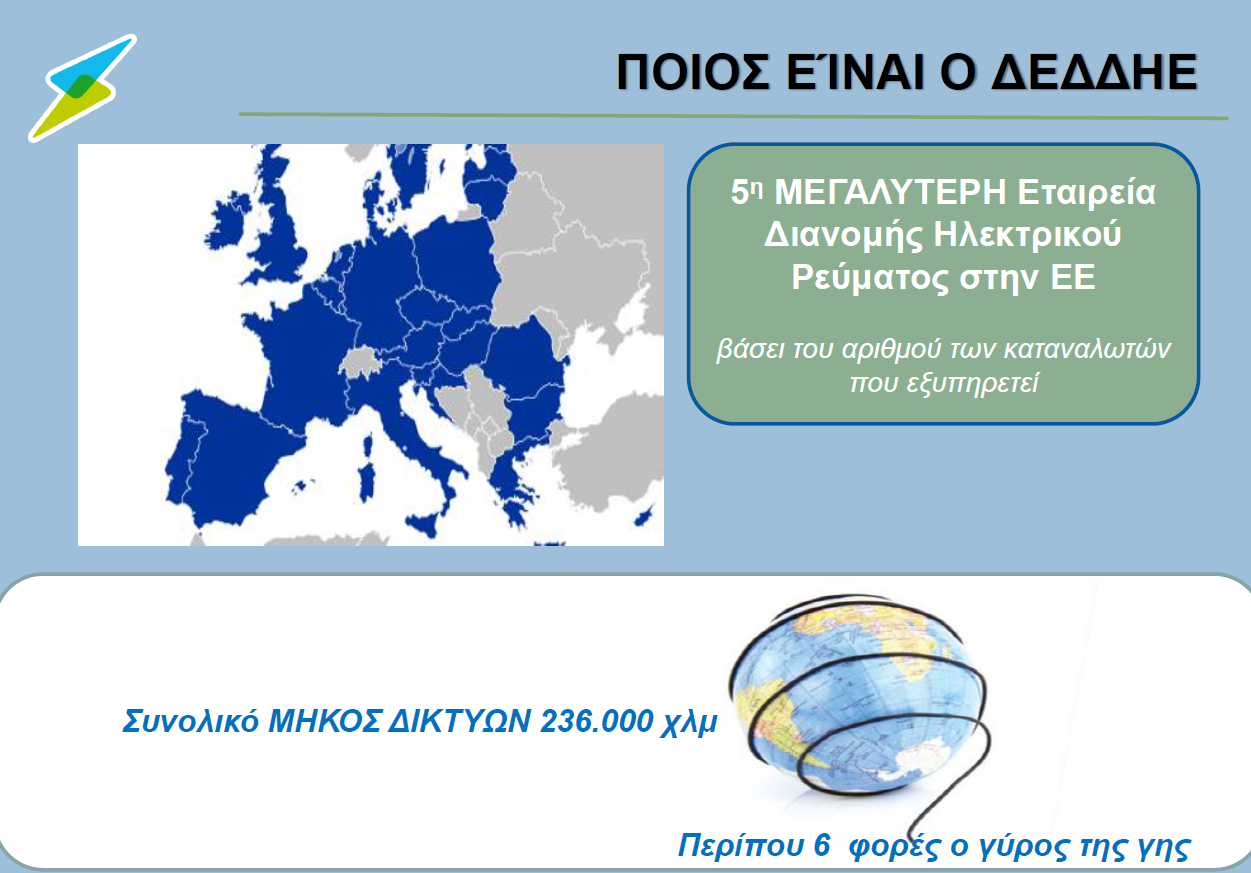

22 Σύστηµα Τηλεµέτρησης Μ.Τ. Επικοινωνία µέσω GSM/GPRS Καταναλωτές/ Παραγωγοί Μ.Τ. Σύστηµα Τηλεµέτρησης Μεγάλων Πελατών Χ.Τ. Επικοινωνία µέσω GSM/GPRS Καταναλωτές/ Παραγωγοί Χ.Τ. 22

23 Έργα προς υλοποίηση Πιλοτικό Σύστηµα Τηλεµέτρησης και Διαχείρισης της Ζήτησης Παροχών Ηλεκτρικής Ενέργειας Οικιακών και Μικρών Εµπορικών Καταναλωτών και Εφαρµογής Έξυπνων Δικτύων». Ένταξη µετρητικών σηµείων. Δυνατότητα διαχείρισης σηµείων µέτρησης. Εφαρµογή 2 τεχνολογιών επικοινωνίας: PLC και GPRS/3G/4G Οικιακές οθόνες, web portal και Apps για ενηµέρωση των καταναλωτών µέσω PC, tablets, smartphones κλπ. Πανελλαδική εφαρµογή «ευφυών συστηµάτων µέτρησης» ( ~ 7 εκ. µετρητές) Ένα πανελλαδικό πρόγραµµα τηλεµέτρησης είναι οικονοµικά συµφέρον για τη χώρα, εξυπηρετεί τους στόχους ενεργειακής πολιτικής της κυβέρνησης - ΥΠΕΚΑ και είναι εναρµονισµένο µε τις αντίστοιχες Ευρωπαϊκές Οδηγίες. Ιδιαίτερα ωφέλιµο για τους καταναλωτές. 23

24 Ενέργεια ανά κατηγορία πελατών Υ.Τ. 14% Χ.Τ. 52% 23% ~7 εκ. πελάτες 11% Χ.Τ. (5,6,7) ~60 χιλ. πελάτες

25 Ερωτήσεις?
