1 Εθνικό Μετσόβιο Πολυτεχνείο Τομέας Υδατικών Πόρων και Περιβάλλοντος Εισαγωγή στην Ενεργειακή Τεχνολογία Γεωθερμική Ενέργεια Νίκος Μαμάσης, Επίκουρος Καθηγητής ΕΜΠ Σχολή Πολιτικών Μηχανικών

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 Εισαγωγή στην Ενεργειακή Τεχνολογία Γεωθερμική Ενέργεια Ιωάννης Στεφανάκος Τομέας Υδατικών Πόρων & Περιβάλλοντος - Εθνικό Μετσόβιο Πολυτεχνείο Αθήνα 2011

4 Διάρθρωση παρουσίασης: Γεωθερμική Ενέργεια Εισαγωγή Εφαρμογές της Γεωθερμικής Ενέργειας Η Γεωθερμία στην Ελλάδα Έρευνα - Ανάπτυξη Γεωθερμικού Πεδίου Εφαρμογές - Δυναμικό Τεχνικά, Οικονομικά και Περιβαλλοντικά Θέματα Φωτογραφίες και Διαγράμματα 4

5 Εισαγωγή (1/2) Θερμική ενέργεια από το διάπυρο εσωτερικό της γής Ο πλανήτης εκδηλώνει με ενεργητικό τρόπο την θερμική αυτή ενέργεια που περικλείει στο εσωτερικό του (σεισμοί - ηφαιστειακές εκρήξεις - θερμές πηγές - ατμίδες κλπ) Σε κατάλληλες συνθήκες επιφανειακά νερά εισδύουν μέσω ρωγμών, θερμαίνονται και ανεβαίνουν προς τα πάνω (γεωθερμικά ρευστά) μέσω φυσικών διόδων ή γεωτρήσεων Αύξηση της θερμοκρασίες κατά ο C ανά km βάθους Το μεγαλύτερο μέρος της γήινης ενέργειας μεταδίδεται προς την ψυχρότερη επιφάνεια με την αγωγιμότητα και με αργό ρυθμό της τάξης των kw/km 2 Σε γεωλογικά σταθερές περιοχές θερμοκρασία ο C σε βάθη 1-3 km Γεωθερμικά ρευστά χαμηλής ενθαλπίας έως 100 ο C 5

6 Εισαγωγή (2/2) Γεωθερμικά ρευστά μέσης ενθαλπίας ο C Εκτιμούμενο δυναμικό (μέσης και χαμηλής ενθαλπίας) θερμικά MW Περιοχές με υψηλή ενθαλπία ο C, σε βάθη m και εκτιμούμενο δυναμικό MW. Χρησιμοποιούνται κυρίως για την παραγωγή ηλεκτρικής ενέργειας Μαγματική μεταφορά θερμότητας ( ο C) και υδρο-θερμική στην συνέχεια. Εστία θερμότητας σε βάθος 3-10 km Δημιουργία ταμιευτήρων ρευστών υψηλής ενθαλπίας σε βάθη m. Προστασία από στεγανό γεωλογικό κάλυμμα Μέσα στον ταμιευτήρα κυκλοφορούν τα γεωθερμικά ρευστά (συνήθως θερμό νερό και σπάνια ατμός, σε συνθήκες πίεσης και θερμοκρασίας κοντά στο σημείο βρασμού) Οι παραγωγικές γεωτρήσεις φτάνουν στον ταμιευτήρα 6

7 Εφαρμογές της Γεωθερμικής Ενέργειας Οι εφαρμογές της γεωθερμικής ενέργειας ποικίλουν ανάλογα με τη θερμοκρασία και περιλαμβάνουν: 1. Ηλεκτροπαραγωγή (θ>90 C), 2. Θέρμανση χώρων (με καλοριφέρ για θ>60 C, με αερόθερμα για θ>40 C, με ενδοδαπέδιο σύστημα θ>25 C), 3. Ψύξη και κλιματισμό (με αντλίες θερμότητας απορρόφησης για θ>60 C, ή με υδρόψυκτες αντλίες θερμότητας για θ<30 C) 4. Θέρμανση θερμοκηπίων και εδαφών επειδή τα φυτά αναπτύσσονται γρηγορότερα και γίνονται μεγαλύτερα με τη θερμότητα (θ>25 C), ή και για αντιπαγετική προστασία 5. Ιχθυοκαλλιέργειες (θ>15 C) επειδή τα ψάρια χρειάζονται ορισμένη θερμοκρασία για την ανάπτυξή τους 6. Βιομηχανικές εφαρμογές όπως αφαλάτωση θαλασσινού νερού (θ>60 C), ξήρανση αγροτικών προϊόντων, κλπ 7. Θερμά λουτρά για θ = C *πηγή: ΚΑΠΕ 7

8 Η Γεωθερμία στην Ελλάδα Γεωθερμικό δυναμικό: MW υψηλής ενθαλπίας, MW μέσης και χαμηλής ενθαλπίας Μήλος, δυναμικό MW, 5 συνολικά γεωτρήσεις σε βάθους m, 350 t/h μίγμα ρευστών νερού-ατμού, θερμοκρασίας ο C στον ταμιευτήρα, ο C στην κεφαλή των γεωτρήσεων. Πειραματικός σταθμός 2 MW το Λειτούργησε μόνο 9 μήνες, διαρροή H 2 S και λάθος χειρισμοί δημιούργησαν αρνητικό κλίμα στους κατοίκους Νίσσυρος, δυναμικό 40 MW, 2 συνολικά γεωτρήσεις και m, 350 ο C, παραγωγή 23 t/h ~ 3 MW. Προβλέπονται αρχικά 2 μονάδες των 5 MW η κάθε μία Πιθανά πεδία υψηλής ενθαλπίας σε Κίμωλο, Πολύαιγο, Σαντορίνη, Κω, Λέσβο και μέσης ενθαλπίας σε Μέθανα, Σουσάκι, Σαντορίνη, Κω, Λέσβο 8

9 Έρευνα - Ανάπτυξη Γεωθερμικού Πεδίου Επιφανειακή γεωλογική έρευνα Γεωχημική έρευνα Γεωφυσική ερευνα Αβαθείς γεωτρήσεις για μετρήσεις Βαθειές γεωτρήσεις και δοκιμές παραγωγής Γεωτρύπανο, εκτίμηση δυναμικού, δίκτυο αγωγών και σωληνώσεων, εναλλάκτης θερμότητας, διαβρωτικά γεωθερμικά ρευστά, σωληνωτοί εναλλάκτες, εναλλάκτες πλακών Πολυσύνθετη διαδικασία 9

10 Εφαρμογές - Δυναμικό Θέρμανση Αγροτικών Θερμοκηπίων Q = (U x A + 0,5V θ x η) Δθ / 100 Q = οι θερμικές απαιτήσεις του θερμοκηπίου σε kw U = ο ολικός συντελεστής μεταφοράς θερμότητας από την επιφάνεια καλύμματος του θερμοκηπίου σε Watt/m 2 o C Α = η επιφάνεια καλύμματος του θερμοκηπίου σε m 2 V θ = ο όγκος του θερμοκηπίου σε m 3 n = ο αριθμός των ανανεώσεων του αέρα του θερμοκηπίου ανά ώρα Δθ = η διαφορά της επιθυμητής θερμοκρασίας του αέρα στο εσωτερικό και στο εξωτερικό του θερμοκηπίου Θέρμανση/Ψύξη κτιρίων Ξήρανση Αγροτικών Προϊόντων Ιχθυοκαλλιέργειες Αφαλάτωση 10

11 Τεχνικά, Οικονομικά και Περιβαλλοντικά Θέματα Ρύποι (υδρόθειο, αλμόλοιπο) Καθαρισμός Γεωθερμικών Αποβλήτων Διάθεση Γεωθερμικών Αποβλήτων (επαναφορά στον ταμιευτήρα, διάθεση στη θάλασσα ή ποτάμι, χημική επεξεργασία). Περιβαλλοντική μελέτη Αξιοποίηση Γεωθερμικών πεδίων Έρευνα-μελέτη-ανάπτυξη: 7-10 χρόνια Ορθολογική Χρήση της Γεωθερμίας 11

12 Εικόνα 1: Χρήσεις γεωθερμικής ενεργείας 12

13 Σχήμα 1: Χρήσεις γεωθερμικής ενεργείας σε αλληλουχία 13

14 Εικόνα 2: Γεωθερμικές περιοχές της Ελλάδας 14

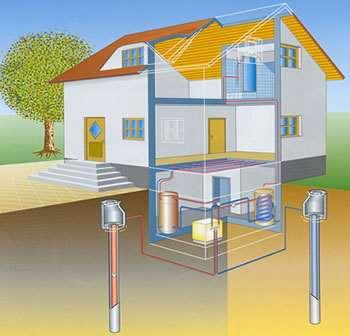

15 Εικόνα 3: Τυπικό σύστημα γεωεναλλάκτη και αντλίας θερμότητας σε κατοικία 15

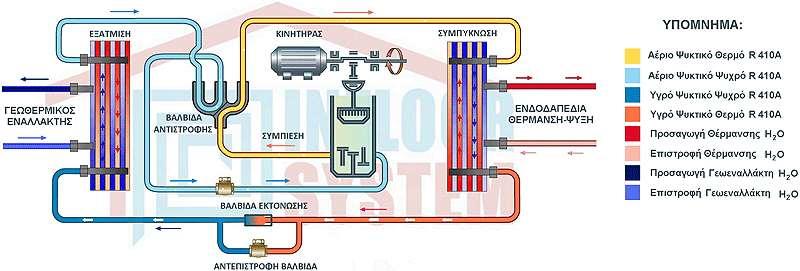

16 Εικόνα 4: Γεωθερμική αντλία θερμότητας 16

17 Εγκατεστημένη ισχύς (GW) Χρονική εξέλιξη εγκατεστημένης ισχύος (1/2) Κόσμος (GW) Σχήμα 2: Διάγραμμα με την παγκόσμια χρονική εξέλιξη της εγκατεστημένης ισχύος από γεωθερμία μέχρι το

18 Εγκατεστημένη ισχύς (MW) Χρονική εξέλιξη εγκατεστημένης ισχύος (2/2) Οι πέντε μεγαλύτερες, το 74.6 % της παγκόσμιας το Italy Mexico Indonesia Philippines US Σχήμα 3: Διάγραμμα των χωρών με την μεγαλύτερη εγκατεστημένη ισχύ από γεωθερμία μέχρι το

19 Εγκατεστημένη ισχύς το 2009 Χώρα MW (%) US Philippines Indonesia Mexico Italy New Zealand Iceland Japan El Salvador Kenya Costa Rica Nicaragua Χώρα MW (%) Russia (Kamchatka) Turkey Papua New Guinea Guatemala Portugal (The Azores) China France (Guadeloupe) Ethiopia Germany Austria Australia Thailand Argentina

20 Εικόνα 5: Πίνακας με την εγκατεστημένη ισχύ και ενεργεία από γεωθερμία σε όλο τον κόσμο το

21 Εγκατεστημένη Γεωθερμική Ηλεκτρική Ισχύς 21

22 Εικόνα 6: Χάρτης των χωρών με την εγκατεστημένη ηλεκτρική ισχύ από γεωθερμική ενέργεια 22

23 Εικόνα 7: Γεωθερμικά σημεία στο κόσμο 23

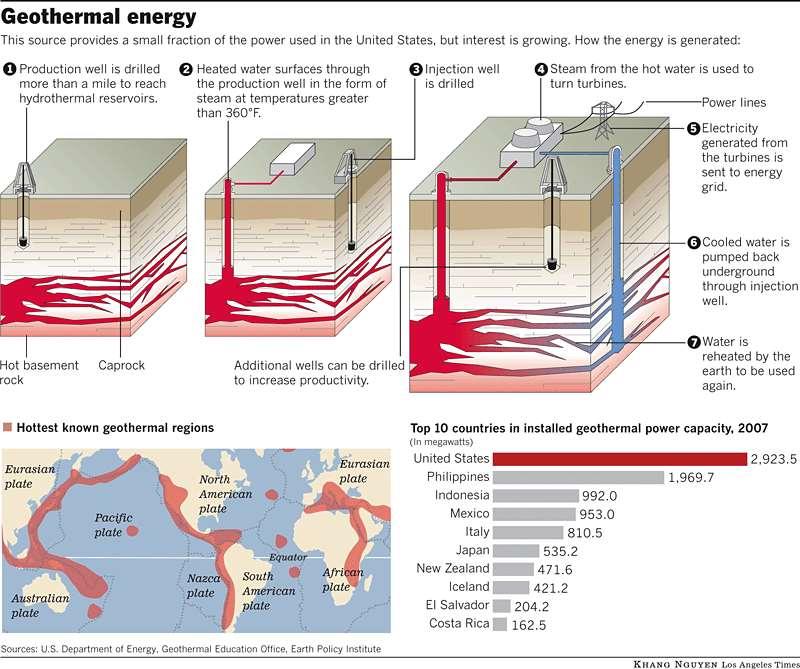

24 Εικόνα 8: Γεωθερμική ενέργεια 24

25 Εικόνα 9: Θερμοκρασίες στο εσωτερικό της γης 25

26 Εικόνα 10: Μοντέλο δημιουργίας ενός γεωθερμικού πεδίου 26

27 Εικόνα 11: Σχηματική απεικόνιση γεωθερμικού πεδίου 27

28 Εικόνα 12: Τρισδιάστατη απεικόνιση γεωθερμικού πεδίου 28

29 Εικόνα 13: Γεωθερμικός ταμιευτήρας 29

30 Εικόνα 14: Γεωθερμικό σύστημα 30

31 Εικόνα 15: Παραγωγή ηλεκτρισμού από γεωθερμική ενέργεια 31

32 Εικόνα 16: Άμεση χρήση γεωθερμικής ενέργειας 32

33 Εικόνα 17: Γεωθερμικός πίδακας 33

34 Εικόνα 18: Αθροιστική γεωθερμική εγκατεστημένη ισχύς

35 Εικόνα 19: Αθροιστική γεωθερμική εγκατεστημένη ισχύς

36 Εικόνα 20: Παραγωγή καθαρής ηλεκτρικής ενέργειας από γεωθερμικές πηγές στις ΗΠΑ 36

37 Εικόνα 21: Κόστος παραγωγής εναλλακτικών ειδών ενέργειας 37

38 Σχήμα 4: Χρονική εξέλιξη κόστους γεωθερμικής ενέργειας 38

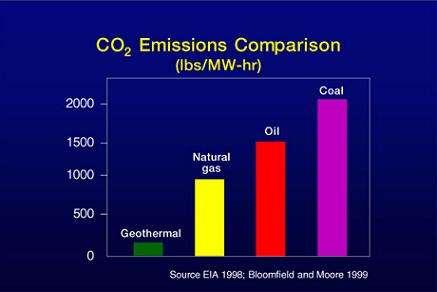

39 Σχήμα 5: Σύγκριση εκπομπών CO 2 39

40 Σχήμα 6: Αξιοποίηση της γεωθερμικής ενέργειας

41 Εικόνα 22: Τυπική διάταξη ηλεκτροπαραγωγής με χρήση γεωθερμίας 41

42 Εικόνα 23: Γεωθερμικός σταθμός ηλεκτροπαραγωγής δυαδικού κύκλου 42

43 Εικόνα 24: Γεωθερμικός σταθμός ηλεκτροπαραγωγής 43

44 Εικόνα 25: Εγκαταστάσεις γεωθερμικού εργοστασίου 44

45 Εικόνα 26: Ήλιο-γεωθερμικό εργοστάσιο 45

46 Εικόνα 27: Γεωθερμικό εργοστάσιο 46

47 Εικόνα 28: Θέρμανση με γεωθερμική ενέργεια 47

48 ΠΑΡΑΡΤΗΜΑ (1/6) Εικόνα 1: Χρήσεις γεωθερμικής ενεργείας, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Σχήμα 1: Χρήσεις γεωθερμικής ενεργείας σε αλληλουχία, Geo-Heat Center, Klamath Falls, Oregon, USA, CC: BY-NC-SA Εικόνα 2: Γεωθερμικές περιοχές της Ελλάδας, Ι.Γ.Μ.Ε, CC: BY-NC-SA Εικόνα 3: Τυπικό σύστημα γεωεναλλάκτη και αντλίας θερμότητας σε κατοικία, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 5: Πίνακας με την εγκατεστημένη ισχύ και ενεργεία από γεωθερμία σε όλο τον κόσμο το 2000, Huttrer, G.W. (2000) The Status of World Geothermal Power Generation , Proceedings of the World Geothermal Congress 2000, Japan, CC: BY-NC-SA 48

49 ΠΑΡΑΡΤΗΜΑ (2/6) Εικόνα 6: Χάρτης των χωρών με την εγκατεστημένη ηλεκτρική ισχύ από γεωθερμική ενέργεια, Bertani R. 2007, CC: BY-NC-SA Εικόνα 7: Γεωθερμικά σημεία στο κόσμο, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 8: Γεωθερμική ενέργεια, U.S. Department of Energy, Geothermal Education Office, Earth Policy Institute, CC: BY-NC-SA Εικόνα 9: Θερμοκρασίες στο εσωτερικό της γης, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 10: Μοντέλο δημιουργίας ενός γεωθερμικού πεδίου, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." 49

50 ΠΑΡΑΡΤΗΜΑ (3/6) Εικόνα 11: Σχηματική απεικόνιση γεωθερμικού πεδίου, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 12: Τρισδιάστατη απεικόνιση γεωθερμικού πεδίου, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 13: Γεωθερμικός ταμιευτήρας, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 14: Γεωθερμικό σύστημα, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 15: Παραγωγή ηλεκτρισμού από γεωθερμική ενέργεια, CC: BY-NC-SA 50

51 ΠΑΡΑΡΤΗΜΑ (4/6) Εικόνα 16: Άμεση χρήση γεωθερμικής ενέργειας, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 17: Γεωθερμικός πίδακας, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 18: Αθροιστική γεωθερμική εγκατεστημένη ισχύς , GlobalData, CC: BY-NC-SA Εικόνα 19: Αθροιστική γεωθερμική εγκατεστημένη ισχύς , "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 20: Παραγωγή καθαρής ηλεκτρικής ενέργειας από γεωθερμικές πηγές στις ΗΠΑ, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." 51

52 ΠΑΡΑΡΤΗΜΑ (5/6) Εικόνα 21: Κόστος παραγωγής εναλλακτικών ειδών ενέργειας, U.S. Energy Commission 2007, CC: BY-NC-SA Σχήμα 5: Σύγκριση εκπομπών CO 2, EIA 1998, Bloomfield and Moore 1999, CC: BY-NC-SA Σχήμα 6: Αξιοποίηση της γεωθερμικής ενέργειας 2005, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 22: Τυπική διάταξη ηλεκτροπαραγωγής με χρήση γεωθερμίας, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 23: Γεωθερμικός σταθμός ηλεκτροπαραγωγής δυαδικού κύκλου, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." 52

53 ΠΑΡΑΡΤΗΜΑ (6/6) Εικόνα 24: Γεωθερμικός σταθμός ηλεκτροπαραγωγής, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 25: Εγκαταστάσεις γεωθερμικού εργοστασίου, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 26: Ήλιο-γεωθερμικό εργοστάσιο, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 27: Γεωθερμικό εργοστάσιο, "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." Εικόνα 28: Θέρμανση με γεωθερμική ενέργεια, Agentur fur Erneuerbare Energien, CC: BY-NC-SA Εικόνες τίτλου: "Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας." 53
