Π2-01 Εφαρμογή Γεωγραφικής Αναζήτησης και Θέασης Πολεοδομικών Δεδομένων και Πληροφοριών. Εγχειρίδιο Χρήσης

Transcript

1 ΦΑΣΗ Β Π2-01 Εφαρμογή Γεωγραφικής Αναζήτησης και Θέασης Πολεοδομικών Δεδομένων και Πληροφοριών ΤΙΤΛΟΣ ΕΓΓΡΑΦΟΥ Εγχειρίδιο Χρήσης Έκδοση /5/2015 ΑΡΙΘΜΟΣ ΣΥΜΒΑΣΗΣ : 644/ η τροποποίηση ΕΠΙΣΗΜΗ ΟΝΟΜΑΣΙΑ ΕΡΓΟΥ : «Ηλεκτρονική Πολεοδομία: Γεωγραφικά Συστήματα Πληροφοριών για της Νομαρχιακές Αυτοδιοικήσεις της Χώρας».

2 ΙΣΤΟΡΙΚΟ ΕΚΔΟΣΕΩΝ Ημερομηνία Έκδοση Περιγραφή Ελεγκτής 23/3/ Σ. Τσαμουράς 14/5/ Ενημερώσεις λόγω βελτιώσεων Σ. Τσαμουράς ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 2/20

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1. Εισαγωγή Βασικές Λειτουργίες Χάρτη Αναζήτηση Αποφάσεων και Παρουσίαση Αποτελεσμάτων Εμφάνιση Πληροφορίας Πολεοδομικών Σχεδίων και Μελετών, Ε04 Εκτύπωση Αντιγράφων Ρυμοτομικών Σχεδίων Αναζήτηση Πληροφορίας Τοπικών Ρυθμίσεων (χρήσεις και όροι και περιορισμοί Δόμησης)16 6. Εκτύπωση Αποσπάσματος Ρυμοτομικού Σχεδίου Δημιουργία Θεματικού Χάρτη ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 3/20

4 1. Εισαγωγή Το παρόν εγχειρίδιο περιγράφει τη λειτουργικότητα και τον τρόπο χρήσης της διαδικτυακής εφαρμογής γεωγραφικής αναζήτησης και θέασης πολεοδομικών πληροφοριών και δεδομένων τα οποία αφορούν σε ρυμοτομικά διαγράμματα, πολεοδομικές μελέτες, πράξεις εφαρμογής και ΓΠΣ/ΣΧΟΟΑΠ. Η εφαρμογή δίνει τη δυνατότητα στους πολίτες, στους μηχανικούς και στους υπαλλήλους των ΥΔΟΜ και των Δ/νσεων Χωρικού Σχεδιασμού αναζήτησης, απεικόνισης και εκτύπωσης γεωγραφικής πληροφορίας και συνοδευτικών εγγράφων και σχεδίων μέσα από web browser (π.χ. internet explorer, firefox, chrome). Ειδικότερα, παρέχεται η δυνατότητα: Δυναμικής και επιλεκτικής παρουσίασης χαρτών και θεματικών ενοτήτων (layers) Χρήσης βασικών εργαλείων πλοήγησης Χρήσης εργαλείων γεωγραφικής / γεωχωρικής αναζήτησης και παρουσίασης αποτελεσμάτων Εμφάνισης λεπτομερούς πληροφορίας χωροαντικειμένων του χάρτη για επιλεγμένη θέση Εμφάνισης Τοπικών Ρυθμίσεων (χρήσεων και όρων και περιορισμών δόμησης) και εκτύπωσης αποσπάσματος Δημιουργίας Θεματικών Χαρτών Είσοδος στο περιβάλλον της Εφαρμογής Για την είσοδο στην εφαρμογή απαιτείται ένας φυλλομετρητής ιστοσελίδων (web browser) Υποστηρίζονται όλοι οι γνωστοί φυλλομετρητές (Google Chrome, Internet Explorer, Mozilla Firefox, Safari). ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 4/20

5 2. Βασικές Λειτουργίες Χάρτη 1. Βασικές Λειτουργίες πλοήγησης στον χάρτη Μεγέθυνση και σμίκρυνση με σταθερό βήμα Επιστροφή στην αρχική όψη του χάρτη Μεγέθυνση/Σμίκρυνση σε περιοχή οριζόμενη με το ποντίκι πάνω στον χάρτη Επιστροφή στην προηγούμενη όψη του χάρτη - Μετακίνηση της ρόδας του ποντικιού (mouse wheel) μπροστά: για μεγέθυνση του χάρτη - Μετακίνηση της ρόδας του ποντικιού (mouse wheel) πίσω: για σμίκρυνση του χάρτη Επαναφορά του δρομέα του ποντικιού σε μορφή δείκτη (μετά από μεγέθυνση / σμίκρυνση) και δυναμική μετακίνηση (μετάθεση) προς κάθε κατεύθυνση με το αριστερό κουμπί του ποντικιού ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 5/20

6 1:500, 1:2000 κ.α.) επιλογή εστίασης του χάρτη σε συγκεκριμένη κλίμακα (π.χ. Εισαγωγή ταχυδρομικής διεύθυνσης ή τοποθεσίας και επιλογή προτεινόμενης από το σύστημα εγγραφής ή πάτημα του πλήκτρου «Enter» για αναζήτηση και μετάβαση / εστίαση στον χάρτη (π.χ. Οδός, αριθμός, Δήμος ή Όνομα Πλατείας ή τοποθεσίας). Παραδείγματα: Σίνα 4, ΑΘΗΝΑ Πλατεία Αριστοτέλους, ΘΕΣΣΑΛΟΝΙΚΗ Μετέωρα Λιμένας Πάτρα Μετά την εύρεση γίνεται εστίαση του κέντρου του παραθύρου του χάρτη στη συγκεκριμένη διεύθυνση ή τοποθεσία. Μετάβαση σε περιοχή του χάρτη μέσω χαρτοδείκτη (bookmark) που έχει ορισθεί από τον χρήστη. Δυνατότητα προσθήκης και διαγραφής χαρτοδεικτών από το επεκτεινόμενο μενού «Χαρτοδείκτες (Bookmarks) που βρίσκεται στην πάνω δεξιά γωνία του παραθύρου». Μετάβαση σε σημείο συντεταγμένων Χ/Υ σε σύστημα ΕΓΣΑ87 ή σε WGS φ,λ (ΜΗΚΟΣ, ΠΛΑΤΟΣ σε δεκαδικές μοίρες ή σε μμ:λλ:δλ) ή σε X/Y UTM Μετάβαση σε περιοχή με επιλογή διοικητικής υποδιαίρεσης: Περιφερειακής Ενότητας, Δήμου, Δημοτικής Ενότητας ή Οικισμού και προαιρετικά αριθμού Οικοδομικού Τετραγώνου και μετάβαση / εστίαση του χάρτη ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 6/20

7 2. Εμφάνιση Θεματικών Επιπέδων Α) Από το επεκτεινόμενο μενού «Υπόβαθρα» επιλέγεται γεωγραφικό υπόβαθρο αναφοράς (π.χ. Δρόμοι, Δορυφορική Εικόνα, OpenStreetMaps). Με την επιλογή «Κενό» απενεργοποιείται το υπόβαθρο αναφοράς και εμφανίζεται κενό (άσπρο) υπόβαθρο για καλύτερη ανάγνωση του ρυμοτομικού ή της πολεοδομικής μελέτης. Εξ ορισμού, όταν εστιάζουμε σε μεγάλη κλίμακα, απενεργοποιούνται τα υπόβαθρα Δρόμοι και Δορυφορική Εικόνα. Β) Από τα επεκτεινόμενα μενού «Ρυμοτομικά Σχέδια Πολεοδ. Μελέτες» και «ΓΠΣ ΣΧΟΟΑΠ Χωρικά Σχέδια» εμφανίζονται τα θεματικά επίπεδα των δύο επιπέδων πολεοδομικού σχεδιασμού που έχουν προκαθοριστεί να είναι ορατά ανάλογα με την κλίμακα απεικόνισης του χάρτη. - Για την ενεργοποίηση ενός θεματικού επιπέδου κάνουμε «κλικ» στο τετραγωνίδιο ενεργοποιούμε ( ). και το - Με «κλικ» στο εικονίδιο επεκτείνουμε το δένδρο για να εμφανίσουμε τους διαφορετικούς συμβολισμούς. Με «κλικ» στο εικονίδιο εμφανίζεται το μενού επιλογών για μετακίνηση του θεματικού επιπέδου πάνω ή κάτω και αλλαγή της σειράς εμφάνισής του καθώς και για τον ορισμό διαφάνειας. Γ) Google Street View Για να ενεργοποιήσετε τη δυνατότητα Google Street View, επεκτείνουμε το μενού Google Street View, στη συνέχεια κάνουμε κλικ στο κουμπί "Κάντε κλικ πάνω στον χάρτη" και μετά κλικ πάνω στην επιθυμητή τοποθεσία πάνω στον χάρτη. Εναλλακτικά, κάνουμε δεξί κλικ σ ένα σημείο μίας οδού στο παράθυρο του χάρτη και από το αναδυόμενο μενού επιλέγουμε «Street View εδώ». Η εικόνα εμφανίζεται στο αριστερό μενού Google Street View, το οποίο ανοίγει. ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 7/20

8 Δ) Εμφάνιση δεδομένων από εξωτερικές ηλεκτρονικές υπηρεσίες (WMS web services) Από το επεκτεινόμενο μενού «Προκαθορισμένες Υπηρεσίες WMS» επιλέγουμε να εμφανίσουμε δεδομένα από μία εξωτερική υπηρεσία τύπου WMS. Προς το παρόν διαθέσιμη είναι η υπηρεσία θέασης ορθοφωτοχαρτών της ΕΚΧΑ. Στη συνέχεια πατάμε το κουμπί «Προσθήκη» για να προσθέσουμε το θεματικό επίπεδο ή «Απομάκρυνση» για να το αφαιρέσουμε. 3. Μετρήσεις μήκους, επιφάνειας και συντεταγμένων σημείου Από το επεκτεινόμενο μενού «Μετρήσεις» επιλέγεται το ανάλογο εικονίδιο που αντιστοιχεί στο είδος της μέτρησης και οι μονάδες (π.χ. μέτρα). ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 8/20

9 3. Αναζήτηση Αποφάσεων και Παρουσίαση Αποτελεσμάτων Η εφαρμογή παρέχει τη δυνατότητα αναζήτησης εγκεκριμένων αποφάσεων και διαταγμάτων ή εγκεκριμένων σχεδίων με διάφορα κριτήρια, μεταξύ των οποίων χρονικά και χωρικά. 1) Από το μενού αριστερά επεκτείνουμε την επιλογή «Αναζήτηση Διαταγμάτων Αποφάσεων Ρυμοτομικών Σχεδίων». Από την κεφαλίδα (tab) Περιγραφική» ενεργοποιούμε δυνητικά τις κατάλληλες επιλογές ανάλογα με την αναζήτηση που επιθυμούμε. Ειδικότερα: Ενεργοποιούμε την επιλογή «Χρονική Ισχύς» στην περίπτωση που η αναζήτηση θα περιλαμβάνει χρονικό διάστημα από έως». Επιλέγουμε το χρονικό διάστημα «από έως» για την αναζήτηση από τις δύο λίστες, είτε από το αναδυόμενο ημερολόγιο είτε πληκτρολογώντας τις ημερομηνίες στα πεδία. - Από τις επεκτεινόμενες λίστες προκαθορισμένων τιμών «Περιφερειακή Ενότητα», «Δήμος» και «Δημοτική Ενότητα» επιλέγουμε αντίστοιχα την περιφερειακή ενότητα, τον δήμο και τη δημοτική ενότητα αναφοράς. Οι λίστες παρέχουν την δυνατότητα αυτόματης συμπλήρωσης κειμένου, μετά την συμπλήρωση από τον χρήστη αρχικών χαρακτήρων. - Ενεργοποιούμε την επιλογή «Οικισμός» όταν η αναζήτηση θα αφορά σε συγκεκριμένο οικισμό. Από την επεκτεινόμενη λίστα «Οικισμός» επιλέγουμε τον οικισμό στον οποίο θέλουμε να γίνει η αναζήτηση. - Ενεργοποιούμε την επιλογή «Είδος Απόφασης» όταν η αναζήτηση θα αφορά σε συγκεκριμένο είδος απόφασης ή αποφάσεων. Για την επιλογή περισσοτέρων της μιας αποφάσεων, χρησιμοποιούνται τα πλήκτρα CTRL ή SHIFT. Στην περίπτωση που η αναζήτηση αφορά όλα τα είδη των αποφάσεων, η επιλογή πρέπει να μένει απενεργοποιημένη. - Από την επεκτεινόμενη λίστα «Επίπεδο Πολεοδομικού Σχεδιασμού» επιλέγουμε το επίπεδο πολεοδομικού σχεδιασμού που αφορούν οι αποφάσεις / διατάγματα, δηλαδή είτε ΓΠΣ/ΣΧΟΟΑΠ/ΖΟΕ/ΤΧΣ είτε Ρυμοτομικά Σχέδια/ Πολεοδομικές Μελέτες και τροποποιήσεις. Επιπλέον, υπάρχει και η επιλογή «Ρυμοτομικά Διαγράμματα και σχέδια» με την οποία μπορεί να πραγματοποιηθεί αναζήτηση στα συνοδευτικά πρωτότυπα σαρωμένα διαγράμματα των ΦΕΚ. Στη συνέχεια επιλέγουμε «Αναζήτηση». ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 9/20

10 2) Για την αναζήτηση και με Χωρικά κριτήρια, πηγαίνουμε στο tab «Χωρική» και πατάμε μία από τις επιλογές «Σημείο», «Γραμμή», «Κύκλος», «Πολύγωνο» για να σχεδιάσουμε γραφικά στο χάρτη τη χωρική έκταση ή περιοχή η οποία θα αποτελέσει το κριτήριο αναζήτησης αποφάσεων / διαγραμμάτων. Ειδικότερα: - Για να αναζητήσουμε σε ένα συγκεκριμένο σημείο επί του χάρτη, επιλέγουμε «Σημείο» και κάνουμε κλικ στο παράθυρο του χάρτη στη θέση στην οποία θέλουμε να αναζητήσουμε. - Για να αναζητήσουμε πληροφορίες κατά μήκος μιας γραμμής (π.χ. οδού) επιλέγουμε «Γραμμή» και προβαίνουμε στη συνέχεια στη σχεδίασή της. Επιπρόσθετα, μπορούμε να ορίσουμε και ζώνη επιρροής (buffer) γύρω από το σημείο ή τη γραμμή, επιλέγοντας «Δημιουργία ζώνης» και εισάγοντας το επιθυμητό εύρος της ζώνης σε μέτρα στο πεδίο «Απόσταση». - Για να αναζητήσουμε βάσει ακτίνας κύκλου επιλέγουμε «Κύκλος» και προβαίνουμε στη συνέχεια σχεδίασή του. - Για να αναζητήσουμε βάσει πολυγώνου επιλέγουμε «Πολύγωνο» και σχεδιάζουμε το περίγραμμά του. Σημειώνεται ότι υπάρχει δυνατότητα σχεδιασμού περισσότερων του ενός αντικειμένων. Τα αντικείμενα πρέπει να ανήκουν στην ίδια κατηγορία (2 σημεία, 3 γραμμές κ.λπ.). Για να ολοκληρώσουμε τη σχεδίαση κάνουμε διπλό «κλικ» και πατάμε το κουμπί «Αναζήτηση» για να εκτελεσθεί η αναζήτηση. Σημείωση: Η αναζήτηση πραγματοποιείται σε συνδυασμό με τα περιγραφικά κριτήρια όπως αυτά έχουν ορισθεί στην καρτέλα (tab) «Περιγραφική». Όταν η αναζήτηση πραγματοποιηθεί από την καρτέλα «Χωρική», το γραφικό αντικείμενο (σημείο, κύκλος κ.λπ.) που σχεδίασε ο χρήστης υπερισχύει των τυχόν επιλογών που έχει πραγματοποιήσει ο χρήστης στην καρτέλα «Περιγραφική» και αφορούν στη Διοικητική Διαίρεση. 3) Για την αναζήτηση βάσει συγκεκριμένου χωροαντικειμένου μεταβαίνουμε στο tab «Με επιλογή» και επιλέγουμε από τη λίστα ένα από τα διαθέσιμα επίπεδα. Στη συνέχεια πατώντας το κουμπί «Επιλογή» σχεδιάζουμε στο παράθυρο του χάρτη ένα πολύγωνο το οποίο να περιβάλει ή να τέμνει τα χωροαντικείμενα ενός ορατού θεματικού επιπέδου, στα οποία θέλουμε να πραγματοποιηθεί η αναζήτηση. Η αναζήτηση πραγματοποιείται σε συνδυασμό με τα περιγραφικά κριτήρια όπως αυτά έχουν ορισθεί στο tab «Περιγραφική». ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 10/20

11 ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΖΗΤΗΣΗΣ Το σύστημα αναζητά και ανακτά τις εγγραφές που ικανοποιούν τα κριτήρια. Τα αποτελέσματα (περιγράμματα της χωρικής έκτασης των ανευρεθέντων αποφάσεων ή των συνοδευτικών διαγραμμάτων τους) παρουσιάζονται και στον πίνακα αποτελεσμάτων (γραμμές πίνακα κάτω από την εμφανιζόμενη μπάρα ολίσθησης χρόνου (timeslider). Ο συνολικός αριθμός των αποτελεσμάτων και το χρονικό διάστημα αναφοράς εμφανίζονται πάνω από το timeslider. Με την επιλογή μίας απόφασης από τη λίστα των αποτελεσμάτων, επισημαίνεται στο παράθυρο του χάρτη το περίγραμμα (χωρική έκταση) της απόφασης ή αντίστοιχα του συνοδευτικού σχεδίου μίας απόφασης. Αποτέλεσμα περιγραφικής αναζήτησης Συνδυασμός περιγραφικής και χωρικής αναζήτησης ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 11/20

12 Συνδυασμός περιγραφικής αναζήτησης και με επιλογή Ο πίνακας περιλαμβάνει τη βασική πληροφορία της κάθε εγγραφής όπως: Αριθμός ΦΕΚ, Αριθμός Απόφασης, Τίτλος, Ημ/νία δημοσίευσης, Θέμα. Με κλικ σε κάθε εγγραφή (γραμμή του πίνακα) επισημαίνεται με κίτρινο χρώμα το αντίστοιχο περίγραμμα πάνω στον χάρτη, Με κλίκ στον εμφανιζόμενο υπερσύνδεσμο του ΦΕΚ, ανοίγει σε ξεχωριστό παράθυρο το ΦΕΚ (pdf) ή αντίστοιχα το σαρωμένο διάγραμμα (αρχικό και γεωαναφερμένο). Στην περίπτωση που έχει αναζητήσει σχέδια, μπορεί να μεταφορτώσει (download) από τους εμφανιζόμενους υπερσυνδέσμους το ψηφιακό αρχείο του πρωτότυπου σχεδίου που συνοδεύει μία απόφαση ή το αντίστοιχο γεωαναφερμένο. Ο πίνακας των αποτελεσμάτων ανανεώνεται και οι εγγραφές των αποτελεσμάτων αναπροσαρμόζονται ανάλογα με την ολίσθηση της χρονικής μπάρας. Οι εγγραφές μπορούν να ταξινομηθούν (sorting) κατά αύξουσα ή φθίνουσα σειρά με κλικ πάνω σε μία επικεφαλίδα πεδίου του πίνακα. Στην περίπτωση αυτή εμφανίζεται δείκτης με κατάλληλη φορά πάνω στο πεδίο που επιλέξαμε για την ταξινόμηση. Για τον καθαρισμό των αποτελεσμάτων της αναζήτησης επιλέγουμε το κουμπί «Καθαρισμός». ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 12/20

13 4. Εμφάνιση Πληροφορίας Πολεοδομικών Σχεδίων και Μελετών, Ε04 Εκτύπωση Αντιγράφων Ρυμοτομικών Σχεδίων Για την ενεργοποίηση / απενεργοποίηση των θεματικών επιπέδων των ρυμοτομικών σχεδίων και πολεοδομικών μελετών, επιλέγουμε από το μενού στα αριστερά την αναπτυσσόμενη λίστα «Ρυμοτομικά Σχέδια Πολεοδ. Μελέτες». Για την ενεργοποίηση / απενεργοποίηση των θεματικών επιπέδων ΓΠΣ/ΣΧΟΟΑΠ/ΖΟΕ, επιλέγουμε από το μενού στα αριστερά την αναπτυσσόμενη λίστα «ΓΠΣ ΣΧΟΟΑΠ Χωρικά Σχέδια». μόνο εγκεκριμένα σχέδια ρυμοτομίας. Για την ενεργοποίηση / απενεργοποίηση των θεματικών επιπέδων Λοιπών Κατηγοριών (Εγκεκριμένα Σχέδια Ρυμοτομίας, Τεχνικές Εκθέσεις,, Πράξεις Αναλογισμού, Μεμονωμένες Διορθωτικές Πράξεις Εφαρμογής), επιλέγουμε από το μενού στα αριστερά την αναπτυσσόμενη λίστα «Λοιπά Διαγράμματα (ΤΕ, ΔΕ, ΠΑ, ΜΔΠΕ)». Προς το παρόν η βάση περιλαμβάνει ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 13/20

14 Για τη λήψη πληροφορίας για κάθε χωροαντικείμενο πραγματοποιούμε αριστερό click σε αυτό. Εάν υπάρχει διαθέσιμη πληροφορία για την επιλογή, το χωροαντικείμενο επισημαίνεται με κυανό χρώμα και η πληροφορία εμφανίζεται στο αναδυόμενο (pop-up) παράθυρο. Αν στο σημείο επιλογής υπάρχουν περισσότερα του ενός χωροαντικείμενα, η πληροφορία διατίθεται σελιδοποιημένη ανά θεματικό επίπεδο. Ειδικότερα, στο πάνω μέρος του αναδυόμενου παραθύρου εμφανίζεται η τρέχουσα σελίδα (π.χ. (2 of 5)) ενώ η μετάβαση στις επόμενες ή προηγούμενες σελίδες γίνεται από τα εμφανιζόμενα εικονίδια και. Από την εν λόγω φόρμα και τον υπερσύνδεσμο «Άνοιγμα» του πεδίου «Αρχείο ΦΕΚ» μπορούμε να ανακτήσουμε το σχετιζόμενο ΦΕΚ με τη μορφή αρχείου PDF. Στην περίπτωση που κάνουμε κλικ σε μία πολεοδομική γραμμή (π.χ. ρυμοτομική), μπορούμε να επιλέξουμε να μεταφορτώσουμε (download) το ψηφιακό αρχείο του πρωτότυπου συνοδευτικού σχεδίου της απόφασης ή το αντίστοιχο γεωαναφερμένο, από τους υπερσυνδέσμους «Άνοιγμα» των πεδίων «Πρωτότυπο Διάγραμμα» και «Γεωαναφ. Διαγρ. (ΕΓΣΑ87)» αντίστοιχα. Τα σχέδια αυτά είναι εκείνα από τα οποία έχει γίνει η ψηφιοποίηση της γραμμής. Για την εμφάνιση του υπομνήματος επιλέγουμε την αναπτυσσόμενη λίστα «Υπόμνημα» από το μενού αριστερά. Για την εκτύπωση μίας χαρτοσύνθεσης του ρυμοτομικού σχεδίου ή του ΓΠΣ, επιλέγουμε από το μενού αριστερά Εκτύπωση». ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 14/20

15 Εισάγουμε τον τίτλο του αρχείου εκτύπωσης και μπορούμε να επιλέξουμε την μορφή του αρχείου (PDF, PNG, GIF κτλ) καθώς και την διάταση της σελίδας. Πατώντας «Ρυθμίσεις» μπορούμε να επιλέξουμε να εκτυπώσουμε στην τρέχουσα κλίμακα του χάρτη ή όλη την έκτασή του. Επιλέγουμε τη μονάδα κλίμακας (χιλιόμετρα, μίλια κ.λπ.). Επίσης, μπορούμε να επιλέξουμε την ποιότητα της εκτύπωσης σε DPI (Dots Per Inch) και τις διαστάσεις του χάρτη. Στην εκτύπωση θα εμφανιστούν όλα τα ενεργά θεματικά επίπεδα που είχαμε ορίσει ή εκείνα που είναι ορισμένα εξ ορισμού από την εφαρμογή. ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 15/20

16 5. Αναζήτηση Πληροφορίας Τοπικών Ρυθμίσεων (χρήσεις και όροι και περιορισμοί Δόμησης) Αφού εστιάσουμε στην περιοχή ενδιαφέροντος, πατάμε δεξί click για την εμφάνιση του ακόλουθου μενού: 1) Για την προβολή των τοπικών όρων δόμησης επιλέγουμε «Όροι Δόμησης Ρυμοτομικού εδώ». 2) Για την προβολή των χρήσεων γης επιλέγουμε αντίστοιχα: «Χρήσεις Ρυμοτομικού εδώ», «Χρήσεις ΓΠΣ/ΣΧΟΟΑΠ/ΖΟΕ εδώ», «Χρήσεις Οικισμού εδώ» Επίσης, μπορούμε να έχουμε πρόσβαση στην πληροφορία των όρων και περιορισμών δόμησης και των χρήσεων με αριστερό click στον χάρτη για την εμφάνιση του αναδυόμενου (pop-up) παραθύρου πληροφοριών (βλ. προηγούμενη ενότητα 4) και την επιλογή στη συνέχεια των υπερσυνδέσμων (url links) «Όροι Δόμησης» ή «Χρήσεις Γης» αντίστοιχα. ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 16/20

17 Οι όροι δόμησης εμφανίζονται ομαδοποιημένοι σε επιμέρους υποκαρτέλες (sub-tabs). Η επιλογή πληροφορίας για μια κατηγορία όρων δόμησης (π.χ. Αρτιότητα) οδηγεί στην εμφάνιση των λεπτομερειών στην αντίστοιχη καρτέλα. Η εμφάνιση των όρων ομαδοποιείται ανάλογα με τη χωρική αναφορά τους (π.χ. Πολεοδομική Ενότητα- Τομέας, Οικοδομικό Τετράγωνο, Τομέας ΣΔ, πολύγωνο χρήσης κ.λπ.), τον κανόνα και τις παρεκκλίσεις. Για την ευκολότερη ανάγνωση μπορούμε να μεγιστοποιήσουμε το pop-up από το εικονίδιο. Οι χρήσεις γης εμφανίζονται με τον ίδιο τρόπο. Σημειώνεται ότι στο σημείο που πραγματοποιήθηκε ανάκτηση πληροφοριών όρων δόμησης ή χρήσεων γης γίνεται ανάκτηση όλων των διαθέσιμων πληροφοριών. ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 17/20

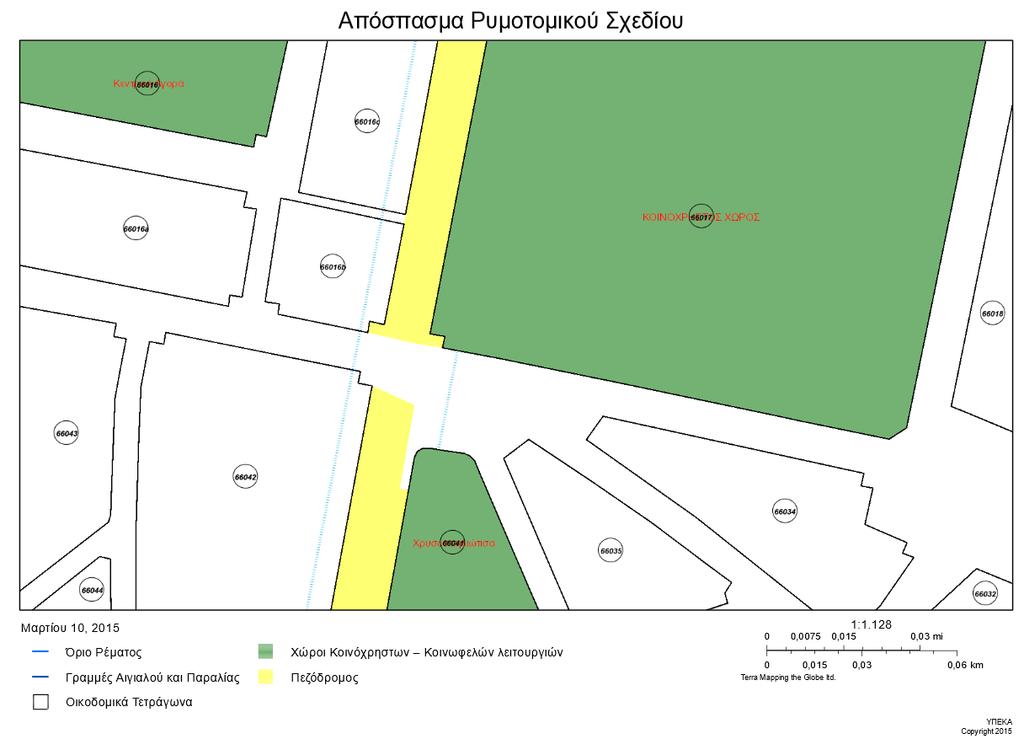

18 6. Εκτύπωση Αποσπάσματος Ρυμοτομικού Σχεδίου Χρησιμοποιούμε το μενού «Μετάβαση σε περιοχή» ή εστιάζουμε το παράθυρο του χάρτη, προκειμένου να μεταβούμε στο οικοδομικό τετράγωνο ή στην περιοχή ενδιαφέροντος. Στο σημείο που μας ενδιαφέρει (π.χ. εντός ενός Ο.Τ) πατάμε δεξί κλικ του ποντικιού και από το αναδυόμενο μενού επιλέγουμε «Εκτύπωση Αποσπάσματος». Εναλλακτικά, η επιλογή αυτή υπάρχει και από το παράθυρο πληροφοριών των όρων δόμησης (βλ. επιλογή «Όροι Δόμησης Ρυμοτομικού εδώ»). Στη συνέχεια από την αναδυόμενη καρτέλα πληροφορίας επιλέγει τον υπερσύνδεσμο «Εκτύπωση Αποσπάσματος», για την εκτύπωση ενδεικτικού αποσπάσματος του ρυμοτομικού σχεδίου με κέντρο το Οικοδομικό Τετράγωνο που έχει επιλέξει. Στο απόσπασμα αναγράφονται οι όροι δόμησης που ισχύουν για το συγκεκριμένο Οικοδομικό Τετράγωνο. ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 18/20

19 ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 19/20

20 7. Δημιουργία Θεματικού Χάρτη Για την δημιουργία θεματικού χάρτη επιλέγουμε «Δημιουργία Θεματικού Χάρτη» από το μενού στα αριστερά. «Θέμα» : Επιλέγουμε την κατηγορία του θεματικού χάρτη. «Παράμετρος»: Επιλέγουμε το πεδίο με βάση το οποίο θέλουμε να γίνει η κατηγοριοποίηση. «Μέθοδος Κατηγοριοποίησης»: Επιλέγουμε μία από τις διαθέσιμες μεθόδους κατηγοριοποίησης. «Αριθμός Κλάσεων»: Επιλέγουμε τον αριθμό των κλάσεων. Πατώντας «Εφαρμογή» ο Θεματικός Χάρτης που δημιουργήσαμε θα προστεθεί στον χάρτη. ΕΝΩΣΗ ΕΤΑΙΡΕΙΩΝ SINGULARLOGIC INTRASOFT INTERNATIONAL 20/20
