max. 300 V. Diametrul exterior mm.

Transcript

1 Cabluri BUS AS-INTERFACE Constructie - conductor: sarma subtire din Cu - Izolatie: TPE, Codul culorilor: albastru si maro. - conductoarele paralel izolate. - mantaua: TPE, culoare: galben(ral 1023), negru(ral9005) sau rosu(ral 3002). Date tehnice Intervale ale temperaturii de lucru: in cond.dinamice de lucru -20 C C in cond.statice de lucru -40 C C Raza de incovoiere Caracteristici electrice 15 x diametrul cablului Rezistenta conductorului max. 186 Ohm/km Tensiunea nominala max. 300 V. Cod Nr.conductorilor si aria sectiunii mm² Diametrul exterior mm. Greutatea aprox. kg/km Ambalaj standard GALBEN 2x1,50 4,0 x 10, / NEGRU 2x1,50 4,0 x 10, / ROSU 2x1,50 4,0 x 10, /1000 mt

2 Cabluri BUS DEVICEBUS pentru Honeywell SDS Constructie conductor: - sarma subtire din SnCu - fiecare conductor contine fir de masa din SnCu pentru integritatea semnalelor. izolatie: - nylon captusit cu PVC pentru putere, - PE celulara-pentru date Codul culorilor:-pentru putere:rosu si negru, -pentru date:albastru si alb manta :folie individuala de Al pentru conductoarele torsadate. ecran :folie de Al plastic laminata. manta : PVC(RAL 7001) de culoare gri. Date tehnice Intervale ale temperaturii de lucru: - in conditii dinamice de lucru: - 5 C C - in conditii statice de lucru: -30 C C Raza de incovoiere: 15 x D Caracteristici electrice Capacitatea (800 Hz) max. 42 nf/km. Tensiunea nominala max. 30 V. Impedanta nom. 120 Ohm ± 15% Cod Nr.conductorilor si standardul AWG Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt x16/19 + 2x20/19 10, / x22/19 + 2x22/19 7, /1000

3 BUS Cables DEVICEBUS pentru Allen-Bradley DeviceNet Constructie - Conductor litat din cupru cositorit - Izolatie din PE celulara pt. date si PVC captusit cu nailon pt.putere Codul culorilor pentru perechile de putere; rosu, negru Perechile de date; albastru, alb. - Fiecare pereche este ecranata cu o folie de aluminiu - Fir de masa din cupru cositorit - Ecran din tresa din cupru cositorit Acoperire min.%65. - Manta din PVC-gri. (RAL 7001) Caracterisicile DeviceNet DeviceNet este o conexiune de comunicatie cu un cost redus care conecteaza aparatele industriale la o retea.principalul beneficiu este de a creste nivelul de redare al aparatelor conectate direct si a imbunatatii comunicatiile cu exteriorul. DeviceNet este o retea deschisa standard care se adreseaza tuturor claselor de aparate din acest domeniu.ea permite interschimbabilitatea aparatelor simple si conectarea in general cu conexiuni de comunicatie mai complexe. Reteaua poate suporta pina la 64 de noduri si distanta pina la capatul de sfirsit al retelei este este variabila in functie de viteza de transmisie. La 125 Kbps, distanta maxima a retelei 500 m. La viteze mai mari de 500 Kbps, distanta maxima a retelei este de 100 m. Cablul produs de emek kablo pentru DeviceNet este format din doua perechi una pentru date si cealata pentru putere care se afla in interiorul aceleasi manta. Fiecare pereche este ecranata si contine si fir de masa pentru a asigura o integritate maxima a semnalului in mediul inconjurator zgomotos. Aceste cabluri sint construite in conformitate cu specificatiile retelelor DeviceNet. Date tehnice Temperatura de lucru dinamic - 5 C C static -30 C C Raza de curbura 15 x D Caracteristici electrice Capacitatea (800 Hz) max. 42 nf/km. Tensiunea de lucru max. 300 V max. 150 V. Impedanta nom. 120 Ohm ± 15% Nr.de catalog Nr. conductoarelor AWG Diametrul exterior mm. Greutatea aprox. kg/km Ambalaj standard mt x15/19 + 2x18/19 12, / x22/19 + 2x24/19 6, /1000

4 Cabluri EIB-BUS Constructie - conductor: monofilar din Cu - Izolatie PVC, ( +PVC pentru putere) Codul culorilor in conformitate cu DIN VDE conductoare monofilare torsadate cu mai multe cuarte in stea. - infasurat cu folie de plastic. - fir de masa din SnCu. - folie plastic laminata din Al. - manta: PVC, de culoare verde(ral 4001) sau verde PUR. Date tehnice Temperatura de lucru in conditii de lucru - 5 C C in conditii statice -30 C C Raza de incovoiere 15 x diametrul cablului Caracteristici electrice Rezistenta buclei max. 186 Ohm/km Capacitatea (800 Hz) max. 60 nf/km. Tensiunea nominala Impedanta max. 100 V. nom. 100 Ohm ± 15% Cod Nr.conductorilor si aria sectiunii Mm² Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard PVC 3x2x0,22 7, / PUR 3x2x0,22 7, / PUR 3x2x0,22+3x1,00 7, /1000 mt

5 BUS Cables INTERBUS Constructie conductor-cu. izolatie- PE, ( +PVC pentru putere) Codul culorilor in acord cu DIN folie de invaluire din plastic. ecran- pamblica din Cu,acoperire 85%. manta-violet PVC(RAL 4001) sau verde PUR Utilizare (in viitor): -transportul de materiale la incarcare-descarcare, -ambalare alimente,imbuteliere bauturi, -automatizari industriale, -operatiuni de fabricatie etc. Date tehnice Intervale ale temperaturii de lucru: - in conditii de manipulare: - 5 C C - in conditii statice: -30 C C Raza de inconvoiere : 15 xcable diameter Caracteristici electrice Rezistenta conductorului max. 186 Ohm/km Capacitatea(800 Hz) max. 60 nf/km. Tensiunea de lucru Impedanta max. 100 V. nom. 100 Ohm ± 15% Cod Nr.conductorilor si aria sectiunii mm² Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard PVC 3x2x0,22 7, / PUR 3x2x0,22 7, / PUR 3x2x0,22+3x1,00 7, /1000 mt

6 Cabluri BUS PROFIBUS 1 x 2 x 0.64 mm. (22 AWG) Siemens Sinec L2 Cablu Constructie conductor :Cu solid. izolatie: PE celulara. Codul culorilor: rosu/verde. miezul cablului este format din 2 fire torsadate. folie de invaluire din plastic. folie plastic laminata din Al. ecran-sncu,acoperire 65%. manta- PVC(RAL 4001),culoare violet sau PE,culoare neagra. Date tehnice Intervale de temperatura: in conditii de manipulare: - 5 C C in conditii statice: -40 C C Raza de inconvoiere : 15 x D Caracteristici electrice Rezistenta conductorului max. 110 Ohm/km Capacitatea (800 Hz) approx. 29,5 nf/km. Tensiunea nominala max. 100 V. Impedanta 3-20 MHz 150 Ohm ± 15% Atenuarea 9,6 khz 2,5 db/km. 38,4 MHz 4 db/km. 4,0 MHz 22 db/km. 16,0 MHz 42 db/km. Cod Nr.conductorilor si diametrul mm Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt x2x0,64 7, / x2x0,64 8, /1000

7 J-2Y(St)Y...St III Bd. Cabluri de calculator (cu mai multe cuarte in stea) 0.60 mm. (VDE 0815) Constructie - conductor din Cu solid. - izolatie PE. Codul culorilor in conformitate cu DIN /VDE conductorii torsadati cu mai multe cuarte in forma de stea; o unitate contine 5 cuarte in stea; stocarea unitatilorconstituie inima cablului. - folie din poliester. - fir de masa din Cu. (0,60 mm. ) - ecran-folie plastic laminata din Al.. - manta PVC. (YM1) Aplicatii Se utilizeaza in transmiterea semnalelor digitale si analogice corespunzatoare pentru transmiterea datelor cu o viteza de 16 Mbits/sec.(unitatea sistemului EDP si luminarea aerodroamelor, sistemele auxiliare care constituie ISDN, industria electronica, sisteme de alarma, tehnologia bus etc. ). Date tehnice Intervale ale temperaturii de lucru in cond.de manipulare - 5 C C in cond.statice -30 C C Raza de incovoiere 15 x D Caracteristici electrice Rezistenta buclei max. 130 Ohm/km Capacitatea (800 Hz) max. 50 nf/km. Capacitatea de neadaptare k1 max. 400 pf/300 mt. k9-12 max. 100 pf/300 mt. Tensiunea de lucru 300 V. Tensiunea de test 800 V. Rezistenta izolatiei min. 5 Gohm x km. Impedanta 4-16 MHz 100 Ohm ± 15% Atenuarea 1 MHz 28 db/km. Atenuarea (para)diafonica 4 MHz 47 db/km. 4 MHz - 16 MHz 2pair min. 40 db 10 MHz 65 db/km. 4 MHz - 16 MHz 4pair min. 30 db 16 MHz 78 db/km. Cod Nr.conductorilor si diametrul mm Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt x2x0,60 5, / x2x0,60 8, / x2x0,60 9, / x2x0,60 9, / x2x0,60 9, / x2x0,60 12, /500

8 LiY(St)Y CABLURI ECRANATE DE CALCULATOR& COMANDA Constructie Conductor litat din SnCu Izolatie PVC semi-rigid Codul culorilor in conformitate cu DIN Conductori torsadati in straturi concentrice Folie de aluminiu / plastic laminata Fir de impamantare din SnCu Manta exterioara din PVC culoare gri Aplicatii Acest tip de cablu are ca aplicabilitate orice domeniu ce necesita utilizarea de cabluri ecranate ( sistemele de calculatoare ; sisteme de control reglaj electronic ; echipamente de birou ; dispozitive de masurare ; linii de transmisie audio etc. aplicatii EIA RS-232 ) Date tehnice Intervale ale temperaturii de lucru in cond.dinamice de lucru - 5 C C in cond.statice de lucru -30 C C Raza de incovoiere 10 x D Caracteristici electrice Aria sectiunii Tensiunea de lucru ( AWG / mm² ) ( V ) Tensiunea de test Rezistenta conductorului max.(ohm/km) Intensitatea curentului max.( A ) ( at 20 C) Capacitatea 800 Hz ( pf/m ) ( V ) 28 / 0, / 0, / 0, / / Rezistenta izolatiei ; min. 20MΩ x km

9 Cod Aria sectiunii Diametrul ext. Greutatea aprox. Ambalaj standard mm² mm. kg/km mt 28 AWG Stranded 7/36 (7x0,127 mm. ) x0,09 3, / x0,09 3, / x0,09 4, / x0,09 4, / x0,09 4, / x0,09 4, / x0,09 5, / x0,09 5, / x0,09 6, / x0,09 6, / x0,09 7, / AWG Stranded 7/34 (7x0,16 mm. ) x0,14 3, / x0,14 3, / x0,14 4, / x0,14 4, / x0,14 4, / x0,14 5, / x0,14 5, / x0,14 6, / x0,14 6, / x0,14 6, / x0,14 7, / AWG Stranded 7/32 (7x0,20 mm. ) x0,22 4, / x0,22 4, / x0,22 4, / x0,22 5, / x0,22 5, / x0,22 6, / x0,22 6, / x0,22 6, / x0,22 7, / x0,22 7, / x0,22 9, / AWG Stranded 7/30 (7x0,25 mm. ) x0,34 4, / x0,34 4, / x0,34 5, / x0,34 5, / x0,34 5, / x0,34 6, / x0,34 6, / x0,34 7, / x0,34 8, / x0,34 8, / x0,34 10, / AWG Stranded 7/28 (7x0,32 mm. ) x0,56 5, / x0,56 5, / x0,56 5, / x0,56 5, / x0,56 6, / x0,56 7, / x0,56 7, / x0,56 8, / x0,56 9, / x0,56 9, / x0,56 11, /500

10 LiY(St)CY MULTI-CORE CABLURI ECRANATE DE CALCALATOR & COMANDA Constructie Conductor litat din SnCu Izolatie PVC semi-rigid Codul culorilor in conformitate cu DIN Conductori torsadati in straturi concentrice Folie de aluminiu / plastic laminata Tresa ( ecran ) din impletitura SnCu / 65% acoperire Fir de impamantare din SnCu Manta exterioara din PVC culoare gri Aplicatii Acest tip de cablu are ca aplicabilitate orice domeniu ce necesita utilizarea de cabluri ecranate ( sistemele de calculatoare; sisteme de control reglaj electronic; echipamente de birou; dispozitive de masurare; linii de transmisie audio etc. aplicatii EIA RS-232 & CAD / CAM.Cablul suporta transmisii de o mare acuratete (senzitivitate) datorita constructiei sale, respectiv, datorita dublei ecranari( folie + tresa ). Date tehnice Intervale ale temperaturii de lucru in cond.dinamice de lucru - 5 C C in cond. statice de lucru -30 C C Raza de incovoiere 10 x D Caracteristici electrice ( at 20 C) Aria sectiunii ( AWG / mm² ) Tensiunea de lucru Tensiunea de test Rezistenta conductorului max.( Ohm/km ) Intensitatea curentului Capacitatea 800 Hz ( pf/m ) ( V ) ( V ) max.( A ) 28 / 0, / 0, / 0, / / Rezistenta izolatiei ; min. 20MΩ x km

11 Cod Aria sectiunii Diametrul ext. Greutatea aprox. Ambalaj standard mm² mm. kg/km mt 28 AWG Stranded 7/36 (7x0,127 mm. ) x0,09 3, / x0,09 3, / x0,09 4, / x0,09 4, / x0,09 4, / x0,09 5, / x0,09 5, / x0,09 6, / x0,09 6, / x0,09 6, / x0,09 7, / AWG Stranded 7/34 (7x0,16 mm. ) x0,14 3, / x0,14 4, / x0,14 4, / x0,14 4, / x0,14 5, / x0,14 5, / x0,14 6, / x0,14 6, / x0,14 7, / x0,14 7, / x0,14 8, / AWG Stranded 7/32 (7x0,20 mm. ) x0,22 4, / x0,22 4, / x0,22 5, / x0,22 5, / x0,22 5, / x0,22 6, / x0,22 6, / x0,22 7, / x0,22 8, / x0,22 8, / x0,22 10, / AWG Stranded 7/30 (7x0,25 mm. ) x0,34 4, / x0,34 5, / x0,34 5, / x0,34 5, / x0,34 6, / x0,34 7, / x0,34 7, / x0,34 8, / x0,34 8, / x0,34 9, / x0,34 10, / AWG Stranded 7/28 (7x0,32 mm. ) x0,56 5, / x0,56 5, / x0,56 6, / x0,56 6, / x0,56 7, / x0,56 7, / x0,56 8, / x0,56 8, / x0,56 9, / x0,56 10, / x0,56 12, /500

12 LiYY (VDE 0812,0814,0817) CABLURI DE COMANDA SI CONTROL Constructie conductor: litat din Cu. izolatie: PVC. (YI1) Codul culorilor in conformitate cu DIN Conductori torsadati in straturi concentrice. manta: PVC,culoare gri. (YM2) Applicatii Acest tip de cablu se utilizeaza in sistemele de control reglaj electronic,linii de transmisie audio,echipamente de birou,dispozitive de masurare etc. Date tehnice Intervale ale temperaturii de lucru in cond.dinamice de lucru - 5 C C in cond.statice -30 C C Raza de incovoiere 10 x diametrul cablului Caracteristici electrice (at 20 C) Aria sectiunii (mm²) Tensiunea de lucru Tensiunea de testare Rezistenta conductorului max.(ohm/km) Intensitatea curentului Capacitatea 800 Hz (pf/m) (V) (V) max.(a) Rezistenta izolatiei ; min. 100MΩ x km

13 Cod Aria sectiunii Diametrul ext. Greutatea aprox. Ambalaj standar mm² mm. kg/km mt (18x0,10 mm. ) x0,14 3, / x0,14 3, / x0,14 3, / x0,14 4, / x0,14 4, / x0,14 4, / x0,14 4, / x0,14 5, / x0,14 5, / x0,14 6, / x0,14 7, / x0,14 8, /1000 (14x0,15 mm. ) x0,25 4, / x0,25 4, / x0,25 4, / x0,25 4, / x0,25 5, / x0,25 5, / x0,25 6, / x0,25 6, / x0,25 7, / x0,25 8, / x0,25 8, / x0,25 9, /500 (7x0,25 mm. ) x0,34 4, / x0,34 4, / x0,34 5, / x0,34 5, / x0,34 6, / x0,34 6, / x0,34 6, / x0,34 7, / x0,34 8, / x0,34 9, / x0,34 9, / x0,34 11, /500 (16x0,20 mm. ) x0,50 4, / x0,50 5, / x0,50 6, / x0,50 6, / x0,50 7, / x0,50 7, / x0,50 8, / x0,50 8, / x0,50 9, / x0,50 10, / x0,50 11, / x0,50 13, /500 (24x0,20 mm. ) x0,75 5, / x0,75 5, / x0,75 6, / x0,75 7, / x0,75 7, / x0,75 7, / x0,75 8, / x0,75 10, / x0,75 10, / x0,75 11, / x0,75 12, / x0,75 15, /500 (32x0,20 mm. ) x1,00 5, / x1,00 6, / x1,00 6, / x1,00 7, /1000 (30x0,25 mm. ) x1,50 6, / x1,50 7, / x1,50 8, /1000

14 LiYYTP (VDE 0812,0814) CABLURI DE COMANDA SI CONTROL Construction conductor litat din Cu. izolatie PVC. (YI1) Codul culorilor in conformitate cu DIN perechi torsadate in straturi concentrice. folie de plastic. manta-pvc. (YM2) Applicatii Se utilizeaza la sistemele de calculatoare,linii de transmisie audio,sisteme de control-reglaj electronic etc.datorita perechilor torsadate in straturi concentrice ecranarea nu este necesara.cablul suporta transmisii de o mare acuratete datorita constructiei sale. Date tehnice Intervale ale temperaturii de lucru in cond.de manipulare - 5 C C in cond.statice -30 C C Raza de incovoiere 10 x D Caracteristici electrice Aria sectiunii Tensiunea de lucru (mm²) Tensiunea de test Rezistenta buclei max.(ohm/km) Intensitatea curentului max.(a) Capacitatea 800 Hz max.(pf/m) (V) (V) Rezistenta izolatiei ; min. 100MΩ x km Cod Aria sectiunii mm² Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt (18x0,10 mm. ) x2x0,14 4, / x2x0,14 5, / x2x0,14 6, / x2x0,14 7, / x2x0,14 7, / x2x0,14 8, / x2x0,14 9, / x2x0,14 10, / x2x0,14 12, /500 (14x0,15 mm. ) x2x0,25 5, / x2x0,25 6, / x2x0,25 7, / x2x0,25 8, / x2x0,25 9, / x2x0,25 9, / x2x0,25 10, /500 (16x0,20 mm. ) x2x0,50 7, / x2x0,50 8, / x2x0,50 9, / x2x0,50 11, / x2x0,50 12, / x2x0,50 13, /500

15 LiYCY (VDE 0812,0814) CABLURI DE COMANDA SI CONTROL ECRANATE Constructie Conductor litat din Cu Izolatie PVC PVC. ( YI1) Codul culorilor in conformitate cu DIN Conductori torsadati in straturi concentrice Folie de plastic Tresa ( ecran ) - impletitura de Cu cositorit Acoperire minima 80% Manta PVC culoare gri (YM2) Aplicatii Acest tip de cablu are ca aplicabilitate orice domeniu ce necesita utilizarea de cabluri ecranate (sistemele de calculatoare, sisteme de control-reglaj electronic,echipamente de birou, dispozitive de masurare, linii de transmisie audio etc.). Cablul suporta transmisii de o mare acuratete (senzitivitate) datorita constructiei sale(tresa). Date tehnice Intervale ale temperaturii de lucru in cond.dinamice de lucru - 5 C C in cond.statice de lucru -30 C C Raza de incovoiere 10 x D Caracteristici electrice (at 20 C) Aria sectiunii (mm²) Tensiunea de lucru Tensiunea de test Rezistenta conductorului max.(ohm/km) Intensitatea curentului Capacitatea 800 Hz (pf/m) (V) (V) max.(a) Rezistenta izolatiei ; min. 100MΩ x km

16 Cod Aria sectiunii Diametrul ext. Greutatea aprox. Ambalaj standard mm² mm. kg/km mt (18x0,10 mm. ) x0,14 3, / x0,14 3, / x0,14 4, / x0,14 4, / x0,14 5, / x0,14 5, / x0,14 5, / x0,14 6, / x0,14 6, / x0,14 7, / x0,14 7, / x0,14 8, /500 (14x0,15 mm. ) x0,25 4, / x0,25 4, / x0,25 5, / x0,25 5, / x0,25 5, / x0,25 5, / x0,25 6, / x0,25 7, / x0,25 7, / x0,25 8, / x0,25 9, / x0,25 10, /500 (7x0,25 mm. ) x0,34 4, / x0,34 5, / x0,34 5, / x0,34 6, / x0,34 6, / x0,34 6, / x0,34 7, / x0,34 8, / x0,34 8, / x0,34 9, / x0,34 10, / x0,34 11, /500 (16x0,20 mm. ) x0,50 5, / x0,50 5, / x0,50 6, / x0,50 6, / x0,50 7, / x0,50 7, / x0,50 8, / x0,50 9, / x0,50 10, / x0,50 11, / x0,50 11, / x0,50 13, /500 (24x0,20 mm. ) x0,75 6, / x0,75 6, / x0,75 7, / x0,75 7, / x0,75 8, / x0,75 8, / x0,75 9, / x0,75 10, / x0,75 11, / x0,75 12, / x0,75 12, / x0,75 15, /500 (32x0,20 mm. ) x1,00 6, / x1,00 6, / x1,00 7, / x1,00 8, /1000 (30x0,25 mm. ) x1,50 7, / x1,50 8, / x1,50 8, /500

17 LiHCH CABLU DE CONTROL CU MULTE CONDUCTOARE ECRANAT FARA HALOGEN( VDE 0812 ) Constructie - Conductoare litate din cupru. - Insulatie Halogen-free (HI2) Codul culorilor in concordanta cu DIN Conductori torsadati in straturi concentrice - Folie de plastic fara halogen. - Ecran din tresa de cupru cositorit. acoperire min.%80 - Mantaua fara halogen-gri. (HM2) Aplicatii acest cablu are ca aplicabilitate orice domeniu ce necesita utilizarea de cabluri ecranate (sistemele de calculatoare,sistemele de control-reglaj electronic,echipamente de birou,dispozitive de masurare,linii de tansmisie audio etc.)cablul suporta transmisii de o mare acuratete (senzitivitate ) datorita constructiei sale. Date tehnice - intervalele ale temperaturii de lucru : - in conditii dinamice de lucru : - 5 C C - in conditii statice de lucru : -30 C C - Raza de incovoiere 10 x diametrul exterior Caracteristici electrice Aria sectiunii Tensiunea transversale de lucru Tensiunea de testare Rezistenta conductorului max. (Ohm/km) Intensitatea curentului (at 20 C) Capacitatea 800 Hz (mm²) (V) (V) max.(a) Rezistenta izolatiei ; min. 20MΩ x km max.(pf/m)

18 Cod. Aria sectiunii mm² Diametrul exterior mm. Greutatea aprox. kg/km Ambalaj standard mt (18x0,10 mm. ) x0,14 4, / x0,14 4, / x0,14 4, / x0,14 4, / x0,14 5, / x0,14 5, / x0,14 6, / x0,14 6, / x0,14 6, / x0,14 7, / x0,14 7, / x0,14 8, /500 (14x0,15 mm. ) x0,25 4, / x0,25 4, / x0,25 5, / x0,25 5, / x0,25 6, / x0,25 6, / x0,25 7, / x0,25 7, / x0,25 7, / x0,25 8, / x0,25 9, / x0,25 10, /500 (7x0,25 mm. ) x0,34 5, / x0,34 5, / x0,34 5, / x0,34 6, / x0,34 7, / x0,34 7, / x0,34 8, / x0,34 8, / x0,34 8, / x0,34 9, / x0,34 10, / x0,34 12, /500 (16x0,20 mm. ) x0,50 5, / x0,50 6, / x0,50 6, / x0,50 7, / x0,50 7, / x0,50 7, / x0,50 8, / x0,50 9, / x0,50 9, / x0,50 11, / x0,50 11, / x0,50 13, /500 (24x0,20 mm. ) x0,75 6, / x0,75 6, / x0,75 7, / x0,75 7, / x0,75 8, / x0,75 8, / x0,75 9, / x0,75 10, / x0,75 11, / x0,75 12, / x0,75 12, / x0,75 15, /500 (32x0,20 mm. ) x1,00 6, / x1,00 7, / x1,00 7, / x1,00 8, /1000 (30x0,25 mm. ) x1,50 7, / x1,50 8, / x1,50 8, /500

19 LiYCYTP (VDE 0812,0814) CABLURI DE COMANDA SI CONTROL ECRANATE Constructie Conductor litat din Cu Izolatie PVC PVC. ( YI1) Codul culorilor in conformitate cu DIN Perechi torsadate in straturi concentrice Folie de plastic Tresa ( ecran ) - impletitura de Cu cositorit Manta PVC culoare gri (YM2) Aplicatii Sisteme de calculatoare; sisteme de control / reglaj electronic; echipamente de birou; transmisie de semnale audio. Constructia in perechi torsadate genereaza o scadere a atenuarii diafonice. Totodata, ecranarea cablului confera acestuia o foarte buna protectie la actiunea eventualelor campuri electromagnetice (la interferenta electromagnetica). Date tehnice Intervale ale temperaturii de lucru in cond.dinamice de lucru - 5 C C in cond.statice de lucru -30 C C Raza de incovoiere 10 x D Caracteristici electrice Aria sectiunii (mm²) Tensiunea de lucru Tensiunea de test Rezistenta buclei max.(ohm/km) Intensitatea curentului Capacitatea 800 Hz (pf/m) (V) (V) max.(a) Rezistenta izolatiei ; min. 100MΩ x km

20 Cod Aria sectiunii Diametrul ext. Greutatea aprox. Ambalaj standard mm² mm. kg/km mt (18x0,10 mm. ) x2x0,14 4, / x2x0,14 5, / x2x0,14 6, / x2x0,14 6, / x2x0,14 7, / x2x0,14 7, / x2x0,14 8, / x2x0,14 9, / x2x0,14 9, / x2x0,14 10, / x2x0,14 10, / x2x0,14 13, /500 (14x0,15 mm. ) x2x0,25 5, / x2x0,25 6, / x2x0,25 7, / x2x0,25 8, / x2x0,25 8, / x2x0,25 8, / x2x0,25 9, / x2x0,25 10, / x2x0,25 11, / x2x0,25 12, / x2x0,25 13, / x2x0,25 15, /500 (7x0,25 mm. ) x2x0,34 7, / x2x0,34 8, / x2x0,34 9, / x2x0,34 10, / x2x0,34 11, / x2x0,34 11, / x2x0,34 11, / x2x0,34 13, / x2x0,34 14, / x2x0,34 15, / x2x0,34 16, / x2x0,34 19, /250 (16x0,20 mm. ) x2x0,50 8, / x2x0,50 8, / x2x0,50 10, / x2x0,50 11, / x2x0,50 11, / x2x0,50 11, / x2x0,50 12, / x2x0,50 13, / x2x0,50 15, / x2x0,50 17, / x2x0,50 18, / x2x0,50 20, /250 (24x0,20 mm. ) x2x0,75 8, / x2x0,75 9, / x2x0,75 10, / x2x0,75 11, / x2x0,75 12, / x2x0,75 12, / x2x0,75 13, / x2x0,75 16, / x2x0,75 16, / x2x0,75 20, / x2x0,75 21, / x2x0,75 23, /250 (32x0,20 mm. ) x2x1,00 9, / x2x1,00 10, / x2x1,00 11, / x2x1,00 12, /500 (30x0,25 mm. ) x2x1,50 11, / x2x1,50 12, / x2x1,50 13, /500

21 Li2YCYTP CABLURI DE TRANSMISIE DATE DE JOASA CAPACITATE Constructie Conductor litat din Cu Izolatie PE. (2YI1) Codul culorilor in conformitate cu DIN Perechi torsadate in straturi concentrice Folie de plastic Tresa ( ecran ) - impletitura de SnCu, acoperire 85% Manta PVC culoare gri (RAL7032&7001) Aplicatii Aceste cabluri sunt potrivite pentru cuplarea sistemelor de date cu o rata de transmisie mai mare de 10 Mbs. De exemplu, de tip RS 422 si RS 485, Profibus, Interbus etc. Date tehnice Intervale ale temperaturii de lucru in cond.dinamice de lucru - 5 C C in cond.statice de lucru -30 C C Raza de incovoiere 10 x D Aria sectiunii (mm²) Caracteristici electrice Tens.de test (V) Tens. de lucru Rezistenta buclei nom.(ohm/km) Atenuarea liniei db/km (V) 100kHz 1MHz ,0 25, ,6 20, ,0 18,0 Rezistenta izolatiei ; min. 5GΩ x km Impedanta Ω Capacitatea 800 Hz pf/mt 100 ± Cod Aria sectiunii mm² Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt (7x0,20 mm. ) x2x0,22 6, / x2x0,22 6, / x2x0,22 7, / x2x0,22 8, / x2x0,22 10, /1000 (7x0,25 mm. ) x2x0,34 7, / x2x0,34 7, / x2x0,34 8, / x2x0,34 11, / x2x0,34 12, /500 (7x0,30 mm. ) x2x0,50 8, / x2x0,50 8, / x2x0,50 9, / x2x0,50 12, / x2x0,50 14, /500

22 JE-LiHH Cablu fara halogen rezistent la flacara pentru instalatii din industia electronica n x 1 x 0,50 mm². Bd. (VDE 0815) Constructie - Conductor litat din cupru (7X0,30 mm. ) - Izolatia fara halogen (HI2 - grosimea 0,3mm.), Codul culorilor in acord cu DIN VDE conductoare constituie o unitate care sint infasurate cu o spirala elicoidala, identificarea unitatii se face dupa numarul de pe spirala - folie de plastic fara halogen - mantaua rezistenta la flacar fara halogen (HM2) Applicatii Datorita constructiei sale se utilizeaza in idustria electronica, la instalatiile permanente in zonele cu pericol de incendiu reducind extinderea focului. Date tehnice Intervalul de temperatura - in conditii de lucru dinamice 5 C C - in conditii statice 30 C Raza de incovoiere 10 x D Caracteristici electrice - Rezistenta conductorului max. 38,4 Ohm/km - Tensiunea nominala 225 V. - Tensiunea de incercare 500 V 50 Hz 1min. - Rezistenta izolatiei min. 100 Mohm x km. Cod. Nr. conductoarelor si sectiunea mm² Diametrul exterior mm. Greutatea aproximativa Ambalaj standard kg/km x1x0,50 6, / x1x0,50 8, / x1x0,50 10, / x1x0,50 12, / x1x0,50 14, / x1x0,50 15, / x1x0,50 21, /250 mt

23 JE-LiY(St)Y Cablu transmisie date pentru industria electronica n x 2 x 0,50 mm². Bd. Constructi - conductor litat din Cu. (7x0,30mm. ) - Izolatie PVC. (YI3) Codul culorilor in conformitate cu DIN VDE Conductori torsadati in perechi, 4 perechi constituie o unitate si unitatile torsadate in straturi concentrice formand in ansamblul lor inima cablului. - invelitoare: folie din plastic. - fir de masa din Cu torsadat. (7x0,30mm. ) - ecran folie plastic laminata din Al. - manta PVC,culoare gri. (YM1) Aplicatii Este utilizat ca cablu de legatura in sistemele industriale de comanda, la scale, reglarea si comanda transmisiilor. Inima cablului este constituita din perechi si ecranate cu folie plastic laminate din Cu, ceea ce confera cablului o protectie la actiunea campurilor electromagnetice. Date tehnice Intervale ale temperaturii de lucru in cond.dinamice de lucru - 5 C C in cond.statice de lucru -30 C C Raza de incovoiere 10 x D Caracteristici electrice Rezistenta buclei max. 78,4 Ohm/km Capacitatea (800 Hz) 120 nf/km. Capacitatea de neadaptare max. 200 pf/100 mt. Tensiunea de lucru 225 V. Tensiunea de test 500 V 50 Hz 1min. Rezistenta izolatiei min. 100 Mohm x km. Cod Nr.conductorilor si aria sectiunii mm² Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt x2x0,50 5, / x2x0,50 8, / x2x0,50 9, / x2x0,50 11, / x2x0,50 14, / x2x0,50 15, / x2x0,50 17, / x2x0,50 21, /250 2 x 2 x 0,50 mm².pentru mai multe cuarte in stea

24 JE-LiYCY Cablu de transmisie date pentru industria electronica n x 2 x 0,50 mm². Bd. (VDE 0815) Constructie - conductor litat din Cu. (7X0,30 mm. ) - Izolatie PVC. (YI3) Codul culorilor in conformitate cu DIN VDE Conductori torsadati in perechi, 4 perechi constituie o unitate si unitatile torsadate in straturi concentrice formand in ansamblul lor inima cablului. - invelitoare:folie de plastic. - ecran tresa din SnCu. acoperire min. %80 - manta PVC, culoare gri. (YM1) Aplicatii Este utilizat ca cablu de legatura in sistemele industriale de comanda, la scale, reglarea si comanda transmisiilor. Inima cablului este constituita din perechi si acoperita cu tresa din Cu, ceea ce confera cablului o protectie la actiunea campurilor electromagnetice. Date tehnice Intervale ale temperaturii de lucrui in cond.de lucru - 5 C C in cond.statice -30 C C Bending radius 10 x cable diameter Carcteristici electrice Reziseanta buclei max. 78,4 Ohm/km Capacitatea (800 Hz) max. 100 nf/km. Capacitatea de neadaptare max. 200 pf/100 mt. Tensiunea de lucru 225 V. Tensiunea de test 500 V 50 Hz 1min. Rezistenta izolatiei min. 100 Mohm x km. Cod Nr.conductorIlor si aria sectiunii mm² Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt x2x0,50 6, / x2x0,50 8, / x2x0,50 10, / x2x0,50 12, / x2x0,50 15, / x2x0,50 16, / x2x0,50 18, / x2x0,50 22, /250 2 x 2 x 0,50 mm².pentru mai multe cuarte in stea

25 JE-LiHCH n x 2 x 0,50 mm². Bd. (VDE 0815) Cablu fara halogen rezistent la flacara pentru instalatii din industia electronica Construction - Conductor litat din cupru (7X0,30 mm. ) - Izolatia fara halogen (HI2 - grosimea 0,3mm.), Codul culorilor in acord cu DIN VDE doua conductoare torsadate formeaza o pereche, patru perechi formeaza o unitate si unitatile sint torsadate in straturi,formind cablul -. folie de plastic fara halogen - Ecran din tresa de cupru cositorit. Acoperire min. %80 - mantaua rezistenta la flacara fara halogen de culoare -Gri (HM2) Aplicatii Datorita constructiei sale se utilizeaza in idustria electronica, la instalatiile permanente in zonele cu pericol de incendiu reducind extinderea focului. Date tehnice - Intervalul de temperatura - in conditii de lucru dinamice - 5 C C - in conditii de lucru statice -30 C C - Raza de incovoiere 10 x D Caracteristici electrice - Rezistenta conductorului max. 78,4 Ohm/km - Capacitatea (800 Hz) max. 120 nf/km. Atenuarea liniei(800 Hz) approx. 1.2 db/km. - Capacitatea de neadaptare max. 200 pf/100 mt. - Tensiunea nominala 225 V. - Tensiunea de incercare c/c 500 V 50 Hz 1min. c/s 2000 V 50 Hz 1min. - Rezistenta izolatiei min. 100 Mohm x km. Code no. No. of conductor and cross-section mm² Overall diameter mm. Approx. weight kg/km Standard length mt x2x0,50 7, / x2x0,50 10, / x2x0,50 12, / x2x0,50 14, / x2x0,50 16, / x2x0,50 18, / x2x0,50 22, /250 2 x 2 x 0,50 mm². for star quad

26 JE-Y(St)Y Cablu de instalatii pentru industria electronica n x 2 x 0,80 mm. Bd. (VDE 0815) Construction - conductor solid din Cu. - Izolatie PVC. (YI3) Codul culorilor in conformitate cu DIN VDE Conductoarele torsadate in perechi, 4 perechi constituie o unitate si unitatile torsadate in straturi concentrice formand in ansamblul lor inima cablului. - invelitoare: folie din plastic. - fir de masa din SnCu. - ecran din folie plastic laminata din Al. - manta PVC, de culoare gri. (YM1) Aplicatii Se utilizeaza in instalatiile fixe pentru sistemele industriale de control, fiind un cablu de legatura pentru scala si transmiterea semnalelor de comanda. Inima cablului este alcatuita din perechi torsadate, ecranata cu folie de Al, ceea ce permite o buna protectie impotriva campurilor electromagnetice. Date tehnice Intervale ale temperaturii de lucru in cond.dinamice de lucru - 5 C C in cond.statice -30 C C Raza de incovoiere 15 x D Caracteristici electrice Rezistenta buclei max. 73,2 Ohm/km Capacitatea(800 Hz) max. 100 nf/km. Capacitatea de neadaptare max. 200 pf/100 mt. Tensiunea de lucru 225 V. Tensiunea de test 500 V 50 Hz 1min. Rezistenta izolatiei min. 100 Mohm x km. Cod Nr.conductorilor si diametrul mm Dimetrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt x2x0,80 5, / x2x0,80 7, / x2x0,80 9, / x2x0,80 10, / x2x0,80 11, / x2x0,80 13, / x2x0,80 14, / x2x0,80 18, /250 2 x 2 x 0,80 mm. mai multe cuarte in stea

27 JE-H(St)H Cablu pentru industria electronica fara halogen si rezistent la flacara n x 2 x 0,80 mm. Bd. (VDE 0815) Constructie: - conductor solid din Cu. - izolatie halogen atmosferic. (HI 2) Codul culorilor in conformitate cu DIN/VDE Conductori torsadati perechi;4 perechi constituie o unitate,iar unitatile sunt torsadate in straturi concentrice formand in ansamblul lor inima cablului. - folie metalizata din halogen atmosferic. - fir de masa din Cu. - ecran :folie plastic laminata din Al. - manta:rezistenta la flacara din halogen atmosferic,culoare gri. (HM2) Aplicatii: Datorita constructiei sale se utilizeaza,in industria electronica, la instalatiile permanente in zonele cu pericol de incendiu reducand extinderea focului. Date tehnice: Intervale ale temperaturii de lucru: -in conditii de lucru: -5 C C -in conditii statice: -30 C C Raza de inconvoiere: 15 x D Caracteristici electrice: Rezistenta de bucla: max. 73,2 Ohm/km Capacitatea(800 Hz): max. 120 nf/km. Atenuarea la 800 Hz: approx. 1.2 db/km. Capacitatea de neadaptare: max. 200 pf/100 mt. Tensiunea de lucru: 225 V. Tensiunea de test: 500 V 50 Hz 1min. Rezistenta izolatiei: min. 100 Mohm x km. Nr. de catalog Nr. conductoarelor si diametrul mm Diametrul exterior mm. Greutatea aprox. kg/km Ambalaj standard mt x2x0,80 6, / x2x0,80 9, / x2x0,80 11, / x2x0,80 13, / x2x0,80 15, / x2x0,80 16, / x2x0,80 19, /250 2 x 2 x 0,80 mm. star quad

28 J-YY...Bd. J-Y(St)Y...Lg. Cablu de instalatii pentru industria electronica (VDE 0815)... x 2 x 0,60 mm.... x 2 x 0,80 mm. J-YY... Bd. J-Y(St)Y... Lg. Constructie Constructie Conductor-cupru solid. Conductor-cupru solid. Izolatie PVC. (YI1) Izolatie PVC. (YI1) Codul culorilor in acord cu DIN / VDE 815 Codul culorilor in acord cu DIN / VDE 815 Fir de masa-sncu. Fir de masa-sncu Ecran-folie de Al. Ecran-folie laminata de Al. Manta PVC(rosie sau gri). (YM1) Manta PVC(rosie sau gri). (YM1) Aplicatii Sunt cabluri proiectate pentru utilizarea in comunicatiile interne, prin transmiterea semnalelor analogice si digitale din cadrul instalatiilor fixe.se pot utiliza drept cabluri de legatura pentru telefoane, fax, telex sau modem, in sistemele de securitate si alarma contra incendiilor, in sistemele telefonice locale, sistemele pentru crainici (speakeri), sisteme de control acces si in cadrul altor sisteme asemanatoare. Date tehnice Intervale ale temperaturii de lucru in cond.de lucru - 5 C C in cond.statice -30 C C Raza de incovoiere 15 x D Caracteristici electrice (at 20 C) J-YY 0.60 mm. J-Y(St)Y 0.60 mm. J-Y(St)Y 0.80 mm. Rezistenta de bucla max. 130 Ohm/km max. 130 Ohm/km max Ohm/km Capacitatea (800 Hz) max. 100 nf/km max. 100 nf/km max. 100 nf/km Capacitatea de neadaptare (800 Hz) K1 80% max.300 pf/100mt. k % max.100 pf/100mt. k 80% max.300 pf/100mt. k 80% max.300 pf/100mt. Atenuarea (800 Hz) 1.5 db/km 1.7 db/km 1.1 db/km Tensiunea de lucru 300 V. Tensiunea de test 800 V. Rezistenta izolatiei; min. 100 MΩ x km

29 0.60mm. J-YY...Bd Cod Nr. conductorilor si diametrul mm Diametrul ext. mm. Greutatea aprox. kg/km Ambalaj standard mt x2x0,60 4, / x2x0,60 6, / x2x0,60 7, / x2x0,60 8, / x2x0,60 9, / x2x0,60 11, / x2x0,60 11, / mm. Cod Nr.conductoilor si diametrul mm Diametrul ext. Greutatea aprox. J-Y(St)Y...Lg Ambalaj standard mm. kg/km mt x2x0,60 4, / x2x0,60 6, / x2x0,60 7, / x2x0,60 9, / x2x0,60 10, / x2x0,60 11, / x2x0,60 12, /500 2 x 2 x 0.60 mm. mai multe cuarte instea 0.80mm. Cod Nr.conductorilor si diametrul mm Diametrul ext. Greutatea aprox. J-Y(St)Y...Lg Ambalaj standard mm. kg/km mt x2x0,80 5, / x2x0,80 6, / x2x0,80 8, / x2x0,80 10, / x2x0,80 12, / x2x0,80 14, / x2x0,80 15, / x2x0,80 18, /250 2 x 2 x 0.80 mm. mai multe cuarte in stea

30 J-H(St)H n x 2 x 0,60 mm. Bd. (VDE 0815) Constructie Cablu fara halogen rezistent la flacara pentru instalatii. - conductor - cupru solid - Izolatie fara halogen (HI2 - grosimea 0,3mm.), Codul culorilor in acord cu DIN VDE Conductoarele sint aranjate in stea - folie de plastic fara halogen. - fir de masa - ecran din folie de plastic laminata -mantaua fara halogen rezistenta la flacara(hm2) de culoare gri sau rosu Aplicatii Datorita constructiei sale se utilizeaza in idustria electronica, la instalatiile permanente in zonele cu pericol de incendiu reducind extinderea focului. Date tehnice Intervalul de temperatura - in conditii de lucru dinamice 5 C C - in conditii statice 30 C Raza de incovoiere 15 x D Caracteristicielectrice - Rezistenta buclei max. 130 Ohm/km - Capacitatea(800 Hz) max. 120 nf/km. Atenuarea (800 Hz) approx. 1.5 db/km. - Capacitatea de neadaptare max. 300 pf/100 mt. - Tensiunea nominala 300 V. - Tensiunea de incercare 800 V 50 Hz 1min. - Rezistenta izolatiei min. 100 Mohm x km. Cod. Nr. conductoarelor si diametrul mm Diametrul exterior mm. Greutatea aproximativa kg/km Ambalaj standard mt x2x0,60 6, / x2x0,60 8, / x2x0,60 9, / x2x0,60 10, / x2x0,60 13, / x2x0,60 16, / x2x0,60 18, / x2x0,60 20, / x2x0,60 22, / x2x0,60 24, / x2x0,60 27, /250

31 J-H(St)H n x 2 x 0,80 mm. Bd. (VDE 0815) Cablu fara halogen rezistent la flacara pentru instalatii. Cod. Constructie - conductor - cupru solid - Izolatie fara halogen (HI2 - grosimea 0,4mm.), Codul culorilor in acord cu DIN VDE Conductoarele sint aranjate in stea - folie de plastic fara halogen. - fir de masa - ecran din folie de plastic laminata - mantaua fara halogen rezistenta la flacara(hm2) de culoare gri sau rosu Aplicatii Datorita constructiei sale se utilizeaza in idustria electronica, la instalatiile permanente in zonele cu pericol de incendiu reducind extinderea focului. Date tehnice Intervalul de temperatura - in conditii de lucru dinamice 5 C C - in conditii statice -30 C Raza de incovoiere 15 x D Caracteristicielectrice - Rezistenta buclei max Ohm/km - Capacitatea (800 Hz) max. 120 nf/km. Atenuarea (800 Hz) approx. 1.2 db/km. - Capacitatea de neadaptare max. 300 pf/100 mt. - Tensiunea nominala 300 V. - Tensiunea de incercare 800 V 50 Hz 1min. - Rezistenta de izolatie min. 100 Mohm x km. Nr. conductoarelor si diametrul mm Diametrul exterior Greutatea aproximativa kg/km Ambalaj standard mm. mt x2x0,80 7, / x2x0,80 9, / x2x0,80 11, / x2x0,80 13, / x2x0,80 17, / x2x0,80 20, / x2x0,80 23, / x2x0,80 26, / x2x0,80 28, / x2x0,80 32, / x2x0,80 35, /250

32 FireQing Fire Alarm Cable Schita Produsului Element Detalii Standard Conductor Cupru (Cu) sau cupru cositorit (Cu) solid BS6360 / IEC60228 Izolatia Cauciuc Siliconic BS6755, E12 Invelis interior Tesatura din fibra de sticla BS EN Fir de impamintare Cupru cositorit (CuSn) solid BS6360 Ecranul Banda de aluminium (Al) laminata Mantaua exterioara Compus termoplastic fara halogen si cu emisie redusa de fum BS4066 Pt1 BS4066 Pt3 Propagarea flacarii EN EN IEC IEC Integritatea circuit ºC IEC60331 Emisia de fum Emisia de gaze acide la 950ºC BS6387 Cat C.W.Z. BS7622 IEC61034 IEC BS6425 Pt2 Tensiunea nominala 300/500V Raza de curbura Temperatura de functionare 6 x diametrul exterior al cablului -40ºC to +90ºC (nu trebuie indoit atunci cind temperatura atmosferica sau cea a cablului este sub 0ºC) Optiuni Explicatii Ø 0.50mm² 2 Cond Rosu / Alb 2 Cond. + fir de masa: Rosu / Negru 6.5mm 0.50mm² 4 Cond. Rosu / Alb 4 Cond + fir de masa: Rosu / Galben / Albastru / Negru 7.0mm 1.00mm² 2 Cond. Rosu / Alb 2 Cond. + fir de masa: Rosu / Negru 7.5mm 1.00mm² 4 Cond. Rosu / Alb 4 Cond + fir de masa: Rosu / Galben / Albastru / Negru 8.6mm 1.50mm² 2 Cond. Rosu / Alb 2 Cond. + fir de masa: Rosu / Negru 8.0mm 1.50mm² 4 Cond. Rosu / Alb 4 Cond + fir de masa: Rosu / Galben / Albastru / Negru 9.8mm 2.50mm² 2 Cond. Rosu / Alb 2 Cond. + fir de masa: Rosu / Negru 9.4mm 2.50mm² 4 Cond. Rosu / Alb 4 Cond + fir de masa: Rosu / Galben / Albastru / Negru 10.5mm Sectiunea Diametrul ( Ø ) Rezistenta buclei 0.50mm² 0.80mm max. 73,2 Ohm/km 1.00mm² 1.13mm max. 36,3 Ohm/km 1.50mm² 1.36mm max. 24,4 Ohm/km 2.50mm² 1.76mm max. 15,1 Ohm/km Gaziosmanpaşa Cad. No.: Küçükköy-İSTANBUL/TÜRKİYE Tel.: /89 Fax.: alesta@emekcable.com www:emekcable.com

33 FireQing Fire Alarm Cable Rezistenta la foc: Simbol 650ºC timp de 3 ore A Rezistenta la foc cu socuri mecanice: Simbol 750ºC timp de 3 ore B 650ºC pentru 15 min. cu 30 secunde lovituri de ciocan 950ºC timp de 3 ore C 750ºC pentru 15 min. cu 30 secunde lovituri de ciocan 950ºC timp de 20 min. S 950ºC pentru 15 min. cu 30 secunde lovituri de ciocan X Y Z Rezistenta la foc : Symbol IEC60332 Part 1 Test la foc 650ºC timp de 15 min. Dupa aceea timp de 15 min. cu foc si apa. W Acest test international la foc stabileste daca cablul poate pastra integritatea circuitului in timpul si dupa expunerea la foc.o mostra de cablu este expusa timp de 3 ore la o temperatura cuprinsa intre 750 & 800ºC, Dupa 3 ore focul este stins iar curentul este inchis. Dupa 12 ore mostra de cablu este realimentata si trebuie sa pastreze integrittatea circuitului. IEC60754 Test la emisia de gaze acide Cauzat de preocuparea in ceea ce priveste cantitatea de gaz acid care poate fi produs cind cablul arde acest test internatioanal determina cantitatea de gaz dezvoltat de arderea cablului. Valorile recomandate stabilite de acest test arata ca influenta valorii PH nu trebuie sa fie mai mica de 4.3 raportat la 1 litru de apa si influenta valorii conductivitatii nu trebuie sa depaseasca 10µs/mm. IEC61034 Testul densitatii de fum Acest test masoara emisia de fum de la cablul electric in timpul focului. Testul este realizat intr-o camera de 3m³ unde mostra de cablu este expusa la foc. Emisia de fum si densitatea sint masurate prin transmiterea unei raze de lumina in interiorul camerei de la fotocelula care masoara cantitatea de lumina primita IEC60332 Part 3 Propagarea flacarii Mostrele de cablu sint Categoria A B C asezate vertical una Acest test se refera la un manunchi de linga cealata si fixate cabluri si arata limitarea propagarii flacarii pe vertivcala cind acest manunchi este pe o scara de otel Numarul de litri de asezat pe un traseu de cabluri sau in tub unde sint expuse la foc combustibil pe 1m de de protectie. de la un arzator cu gaz mostra de cablu Testul cuprinde 3 categorii, fiecare propan, un anume determinata de cantitatea de combustibil timp prestabilit. Durata expunerii la foc folosita pe 1m de mostra de cablu si este in minute aratat in tabelul din dreapta Gaziosmanpaşa Cad. No.: Küçükköy-İSTANBUL/TÜRKİYE Tel.: /89 Fax.: alesta@emekcable.com

34 Cabluri plate pentru transmisie date Constructie - conductor litat din Cu. - Izolatie PP.(9YI 1) - manta PVC (YM2), de culoare gri, bej sau negru. Applicatii Se utilizeaza la sistemele de contol-reglaj electronic, sistemele de calcul numerice Date tehnice Intervale ale temperaturii de lucru in cond.de manipulare - 5 C C in cond.statice -30 C C Raza de incovoiere 30 mm. Cod Nr.conductoarelor si aria sectiunii Dimensiune cablu mm. Greutatea aprox. kg/km Ambalaj standard mt xAWG26/7 2,60 x 3, / xAWG26/7 2,60 x 5, / xAWG26/7 2,60 x 6, / xAWG26/7 2,60 x 9, /1000 Codul culorilor in conformitate cu USOC 4-6 Culori (inima cordonului 8-Culori (inima cordonului) Codul culorilor Codul culorilor 1. ALB 1. ALBASTRU 2. NEGRU 2. PORTOCALIU 3. ROSU 3. NEGRU 4. VERDE 4. ROSU 5. GALBEN 5. VERDE 6. ALBASTRU 6. GALBEN 7. MARO 8. GRI

35 Cabluri LAN ETHERNET-Standard TIP RG-58 C/U THIN-NET 10 Base 2DEC THICK-NET 10 Base 5DEC MINI TRANSCEIVER TRANSCEIVER COD CONDUCTOR AWG 20/19 19x0,18mm. Ø SnCu AWG 20/19 19x0,20mm. Ø SnCu AWG 12/1 2,17mm. Ø Cu 3x2xAWG28 7x0,127mm.Ø SnCu 1x2xAWG24 7x0,20mm.Ø SnCu 3x2XawG20 7x0,32mm.Ø SnCu 1x2xAWG20 7x0,32mm.Ø SnCu IZOLATIA 2,95mm. Ø PE 2,60mm. Ø PEE 6,27mm. Ø PEE 0,89mm. Ø PP 1,12mm. Ø PVC 1,98mm. Ø PPE 1,56mm. Ø PVC 1 ECRAN SnCu %95 AL-PET-AL AL-PET AL-PET AL-PET AL-PET AL-PET 2. ECRAN SnCu %95 SnCu %93 7x0,20mm.SnCu AL-PET-AL 7x0,25mm.SnCu AL-PET-AL 3 ECRAN AL-PET-AL SnCu %94 SnCu %94 4. ECRAN SnCu %95 MANTAUA (mm.ø) 4,95 NEGRU- PVC 4,70 GRİ- PVC 10,30 GALBEN- PVC 6,6 GRİ- PVC 10,16 GRİ- PVC RAZA DE CURBURA (mm) GREUTATEA (kg/km) TEMPERATURA -35 C C -30 C C -30 C C -35 C C -30 C C CARACTERISTICI ELECTRICE IMPEDANTA NOMINALA (Ohm) 50±2 50±2 50±5 78±5 78±5 CAPACITATEA NOMINALA (pf/mt) ,4 83,4 64,6 54,8 COEFICIENT DE VITEZA (%) ATENUAREA (db/100mt) 1 MHz 1,40 1,41 0, MHz 2,60 2,70 1,30-5,2 10 MHz 4,60 4,60 1,70-7,5 20 MHz 7,20 6,00 2, MHz 10,80 9,54 3,30-15,4 100 MHz 16,10 13, LUNGIMEA MAXIMA DE OPERARE (mt) REZISTENTA CONDUCTORULUI (max. Ω/km) 35,4 28,3 4, ,4 CABLURI LAN PENTRU SISTEMELE ETHERNET Pentru distante lungi se utilizeaza cablu coaxial,iar pentru distante scurte se utilizeaza cablurile neecranate cu perechi torsadate.

36 Cabluri LAN IBM-Standard TIP LAN TYPE 1 IBM P/N LAN TYPE 6 Flexibil IBM P/N LAN TYPE 6A Cablu de legatura IBM P/N 33G2775 LAN TYPE 9A IBM P/N 33G8224 TWINAX IBM P/N RG-62A/U IBM P/N COD CONDUCTOR 2x2xAWG 22 0,64mm. Ø Cu Izolatia 2,50mm. Ø PEE 2x2xAWG 26 7x0,16mm. Ø Cu 1,81mm. Ø PEE 2x2xAWG 26 7x0,16mm. Ø Cu 1,78mm. Ø PEE 2x2xAWG 26 0,40mm. Ø Cu 1,60mm. Ø PEE 2xAWG 20 7x0,32mm. Ø Cu - SnCu 5,80mm. Ø PE AWG 22 0,64mm. Ø CuSt 3,70mm. Ø PEA Cu %95 1 ECRAN AL-PET AL-PET AL-PET AL-PET SnCu %85 2. ECRAN SnCu SnCu SnCu SnCu %65 %65 %65 %65 MANTAUA (Ø mm) 7,80 x 11,30 8,50 8,70 5,40 x 8,10 8,26 6,15 PVC PVC PVC PVC PVC PVC RAZA DE CURBURA (mm) GREUTATEA (kg/km) 76, TEMPERATURA -30 C C -35 C C -35 C C -30 C C -40 C C -35 C C CARACTERISTICI ELECTRICE IMPEDANTA NOMINALA (Ohm) 150±10% 150±15% 150±15% 150±10% 100±5% 93±5% CAPACITATEA NOMINALA (pf/mt) ,3 COEFICIENT DE VITEZA (%) ATENUAREA (max.) 1 MHz ,3 db/100mt 1,1 db/100mt 4 MHz 22 db/km 33 db/km 33 db/km 33 db/km MHz ,6 db/100mt 3,7 db/100mt 16 MHz 44 db/km 66 db/km 66 db/km 66 db/km MHz 49 db/km MHz ,2 db/100mt 7,2 db/100mt 100 MHz 123 db/km db/km 14,7 db/100mt 12,0 db/100mt CAPACITATEA ASIMETRICA (1kHz-pF/mt) 1,5 1,5 1,5 1,5 - - REZISTENTA CONDUCTORULUI (max.-ω/km) 57,1 126,9 126, CABLURI LAN PENTRU IBM STANDARD Sunt utilizate de catre sistemele 5250, 3270, AS/400 si /3X

37 Cabluri LAN Tipul cablului STP Flexibil Cablu de legatura CAT.5 UTP CAT.5 FTP CAT.5 STP CAT.5 BSTP Flexibil Cablu de legatura CAT.5 BSTP Individual 300MHz PiMF COD CONDUCTOR 2x2xAWG 26 7x0,16mm. Ø Cu 4x2xAWG 24 0,51mm. Ø Cu 4x2xAWG 24 0,51mm. Ø Cu 4x2xAWG 24 7x0,20mm. Ø Cu 4x2xAWG 24 0,51mm. Ø Cu 4x2xAWG 22 0,64mm. Ø Cu Izolatie 0,96mm. Ø PP 1,05mm. Ø PE 1,05mm. Ø PE 1,05mm. Ø PE 1,05mm. Ø PE 1,60mm. Ø Foam-skin PE 1 ECRAN AL-PET PET 0,50mm SnCu AL-PP PPE 7x0,20mm SnCu AL-PET AL-PET 0,50mm SnCu AL-PET 0,60mm. SnCu 2. ECRAN SnCu %65 SnCu %65 Mantaua (Ø mm) 4,70 GRI PVC 5,30 GRI PVC 5,80 GRI PVC 6,00 GRI PVC 7,00 BEJ PVC 8,80 GRI PVC Raza de curbura (mm) Greutatea (kg/km) TEMPERATURA -5 C C -5 C C -10 C C -10 C C -10 C C -10 C C CARACTERISTICI ELECTRICE IMPEDANTA NOMINALA (Ohm) 100±15% 100±15% 100±15% 100±15% 100±15% 100±15% CAPACITATEA NOMINALA (max. pf/mt) 54, COEFICIENT DE VITEZA Aprox.(%) ATENUAREA (db/100mt.) 1 MHz 2,8 2,1 2,1 2,1 2,1 1,7 4 MHz 5,2 4,3 4,3 4,3 4,3 3,1 10 MHz 8,6 6,6 6,56 6,56 6,56 5,0 16 MHz 11,3 8,2 8,2 8,2 8,2 6,4 20 MHz 12,8 9,2 9,2 9,2 9,2 7, MHz 21,8 17,1 17,06 17,06 17,06 12,9 100 MHz 25, ,98 21,98 21,98 15,9 200 MHz ,4 300 MHz ,6 ATENUAREA DIAFONICA MIN. (db/100mt.) 1 MHz MHz MHz MHz MHz REZISTENTA BUCLEI (max.-ω/100mt) 28,8 18,6 18,6 18,6 18,6 11,5 OPTIUNI 4x2xAWG 26/7 2x2xAWG 24/1 2x2xAWG 24/1 2x2xAWG 24/7 2x2xAWG 24/1 2x2xAWG 22/1 2x(4x2)AWG 24/1 8x2xAWG 22/1 CODUL CULORILOR IN CONFORMITATE CU IEC CABLURI LAN Au impedanta de 100Ohm, asigurand categoria 5 in conformitate cu ISO/IEC, EIA/TIA-568 si TSB 36 pentru frecvente de pana la100 MHz.

38 Cablu Coaxial 50 ohm RG213 Applicatie Acesta este un cablu de 50ohmi utilizat in aplicatiile unde se cere o atenuare mica. Utilizat pentru conexiunile interne intre echipamentele mobile de telefonie Acest cablu este deasemenea utilizat ca si cablu de antena. Utilzat pentru aplicatiile de interior si exteror.. Informatii tehnice Constructie Conductor central...bare de cupru torsadate cond.cupru.. Ø 2.25 mm Izolatie... polietilena solida... Ø 7.23 mm Tresa de cupru... Ø 8.00 mm Manta... PVC (nu propaga focul.).. Ø10.30 mm Caracteristici electice Impedanta ohm (nom) Capacitatea pf/mt (max) Atenuarea MHz db/100 m (max) 3 GHz db/100 m (max) Pierdere de reflexive..100 MHz db/100 m (min) 1 GHz db/100 m (min) 3 GHz db/100 m (min) Coeficient de viteza (nom) Rezistenta in C.C..interor ohm/km(nom) exterior ohm/km (nom) Rezistenta dielectricului kv AC (rms.) Date generale Tensiunea de lucru kv AC (valoarea de virf max.) Temperatura to +70 C Raza de curbura C mm (min) -30 C mm (min) Ambalaj standard mt Culoarea... negru Greutatea kg/100 mt Referinte Intirziere la flacara... IEC Standard... MIL-C-17F

39 Cablu coaxial 50 ohm RG214 Aplicatii Cablu coaxial flexibil cu impedanta de 50 ohm care indeplineste toate conditiile pentru instalatii unde se este necesar atenuari mici. Este utilizat, cu precadere, in legaturile interne dintre echipamentele telefonice mobile, la antenele de radio frecventa. Placarea conductorului si tresei cu argint confera cablului o atenuare mica si o rezistenta de contact mare. Se utilizeaza pentru instalatiile de interior si exterior. Informatii tehnice Constructie Cond.solid...conductor din cupru placat cu argint.... Ø 2.25 mm Izolatie... polietilena solida Ø 7.23 mm Ecran...tresa dubla din cupru acoperita cu argint... Ø 8.70 mm Manta...PVC, cu intarziere la foc..ø 10.80mm Caracteristici electrice Impedanta ohm (nom) Capacitatea pf/mt (max) Atenuarea MHz db/100 m (max) 200 MHz db/100 m (max) 500 MHz db/100 m (max) 1 GHz db/100 m (max) 3 GHz db/100 m (max) Pierd.de reflexie.100 MHz db/100 m (min) 1 GHz db/100 m (min) 3 GHz db/100 m (min) Coeficient de viteza (nom) Rezistenta in C.C..interna ohm/km (nom) externa ohm/km (nom) Rezistenta dielectricului kv AC (rms.) Date generale Tensiunea de lucru kv AC (val.de varf max) Temperatura de lucru la +85 C Raza de incovoiere C mm (min) -30 C mm (min) Ambalaj standard mt Culoare.... neagra Greutate kg/100 mt Referinte Intarziere la foc..... IEC

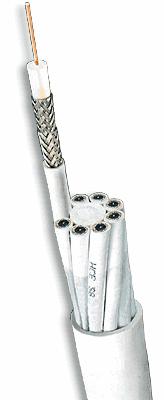

40 Coaxial Cable 75 ohmi xHF /1.95 Application Informatii tehnice Cablu care contine multiple cabluri coaxiale flexibile de 75 ohmi.potrivit pentru conexiunile din interiorul centralelor telefonice generale si intre centralele telefonice si Digital Distribution Frame (DDF). Acest cablu contine 8 cabluri coaxiale, , care asigura o rapiditate si o mai mare robustete instalatiei. Destinat pentru instalatiile de interior. (8xBT3002). Constructie Cond.central cupru solid... Ø 0.31 mm Izolatie...polietilena solida... Ø 1.95 mm Ecranul...dubla tresa din cupru cositorit copper wire.. Ø 2.80 mm Mantaua...PVC(cu intirziere la flacara).... Ø 3.60 mm Constructia cablului Asezare... 8 cabluri coaxiale asezate in jurul unui material de umplutura. Mantaua... PVC(cu intirziere la flacara). Ø 15.4 mm Caracteristici electrice Impedanta ohm (nom) Capacitatea pf/mt (nom) Atenuarea... 1 MHz db/100 m (nom) 4 MHz db/100 m (nom) 17 MHz db/100 m (nom) 70 MHz db/100 m (nom) 200 MHz db/100 m (nom) Coeficient de viteza (nom) Rezistenta in C.C.in interior ohm/km (nom) In exterior ohm/km (nom) Rezistenta dielectricului 60 sn kv DC Rezistenta izolatiei Mohm x km (min) Date generale Tensiune de lucru kv AC (valoare de vf.max) Temperatura de lucru to +70 C Raza de curbura C mm (min) -30 C mm (min) Ambalaj standard mt Culoarea... Gray or White Greutatea kg/100 mt References Intirzierea la foc... IEC Standart

41 Cablu coaxial 75 ohm HF /1.95 Aplicatii Acest cablu coaxial flexibil cu impedanta de 75 Ohm este utilizat pentru legaturile din interiorul centralelor de telecomunicatii generale si DDF. Se utilizeaza pentru instalatiile de interior. Informatii tehnice Construtie Cond.intern. Cu solid.. Ø 0.31 mm Izolatie....PE solida... Ø 1.95 mm Ecran tresa dubla din cupru cositorit..... Ø 2.80 mm Manta... PVC, cu intarziere la foc.. Ø 3.60 mm Caracteristici electrice Impedanta ohm (nom) Capacitatea pf/mt (nom) Atenuarea...1 MHz db/100 m (nom) 4 MHz db/100 m (nom) 17 MHz db/100 m (nom) 70 MHz db/100 m (nom) 200 MHz db/100 m (nom) Pierderea de reflexie (nom) Rezistenta in C.C..interna ohm/km (nom) externa ohm/km (nom) Rezistenta dielectricului 60 sn kv CC Rezistenta izolatiei Mohm x km (min) Date generale Tensiunea de lucru kv AC (val.de varf max) Temperatura de operare la +70 C Raza de incovoiere..+20 C...20 mm (min) -30 C mm (min) Ambalaj standard /1000 mt Culoare... alba sau neagra Greutatea kg/100 mt Referinte Intarziere la foc IEC

42 Coaxial Cable 75 ohm HF /3.00 Aplicatii Acest cablu coaxial flexibil cu impedanta de 75 Ohm se utilizeaza acolo unde cerintele pentru o atenuare mica si o rata de transmisie sunt esentiale. Se utilizeaza in interiorul cladirilor.. Informatii tehnice Constructie Cond.intern SnCu solid.. Ø 0.49 mm Izolatie... PE solida.... Ø 3.00 mm Ecran..tresa dubla din SnCu, diametru.... Ø 4.40 mm Manta... PVC, cu intarziere la foc... Ø 5.60 mm Caracteristici electrice Impedanta ohm (nom) Capacitatea pf/mt (nom) Atenuarea...1 MHz db/100 m (nom) 4 MHz db/100 m (nom) 17 MHz db/100 m (nom) 70 MHz db/100 m (nom) 200 MHz db/100 m (nom) Pierderea de reflexie (nom) Rezistenta in C.C...interna ohm/km (nom) externa ohm/km (nom) Rezistenta dielectricului 60 sn kv CC Rezistenta izolatiei Mohm x km (min) Date generale Tensiunea de lucru kv AC (val.de varf max) Temperatura de operare la +70 C Raza de incovoiere..+20 C mm (min) -30 C mm (min) Ambalaj standard /1000 mt Culoare...neagra sau alba Greutatea kg/100 mt Referinte Intarziere la foc... IEC

43 Cablu coaxial 75 ohm HF L/2.45 Aplicatii Acest cablu coaxial flexibil cu impedanta de 75 Ohm este utilizat pentru legaturile din interiorul centralelor de telecomunicatii generale si DDF. Se utilizeaza pentru instalatiile de interior. İnformatii tehnice Constructie Cond intern..litat din Cu(7x0.20mm). Ø 0.60 mm İzolatie.. spuma din PE Ø 2.45 mm Ecran tresa dubla din Cu, diametrul Ø 3.80 mm Manta..... PVC, cu intarziere la foc... Ø 5.10 mm Caracteristici electrice İmpedanta...75 ohm (nom) Capacitatea pf/mt (nom) Atenuarea...1 MHz db/100 m (nom) 4 MHz db/100 m (nom) 17 MHz db/100 m (nom) 70 MHz db/100 m (nom) 200 MHz db/100 m (nom) Pierderea de reflexie (nom) Rezistenta in C.C...interna ohm/km (nom) externa ohm/km (nom) Rezistenta dielectricului.60 sn kv CC Rezistenta izolatiei Mohm x km (min) Date generale Tensiunea de lucru kv AC (val.de varf max.) Temperatura de lucru C Raza de incovoiere..+20 C mm (min) -30 C mm (min) Ambalaj standard /1000 mt Culoare alba sau neagra Greutate kg/100 mt Referinte İntarziere la foc... IEC

44 Cabluri de telecomunicatii de interior PCM J-2Y(St)CY Manta exterioara din LS-PVC sau halogen atmosferic. Date tehnice: Simbol 1x2x0.50 2x2x0.50 4x2x0.50 8x2x x2x0.50 Cod Tipul conductorului 0.196mm² (0.50mmØ Cu (IEC 28)) Izolatia PE codul culorilor pentru IEC 304 Structura 2 conductori torsadati perechi folie (izolatie) folie PET(acoperire 20%) Fir de masa 0.50mmØ SnCu (IEC 28) Ecran individual(hf) folie plastic laminata din Al. Nr. perechilor Structura miezului perechi ecranate individual Ecran exterior(hf) folie plastic laminata din Al. Pamblica impletita (LF) Conductor din SnCu-0, mmØ(acoperire min. 75%) Manta FR-PVC(IEC 332-1) GRI(RAL ) Diametrul exterior 4.8mmØ 6.4mmØ 7.8mmØ 10.6mmØ 14.0mmØ Greutatea Cu 14.5kg/km 22.8 kg / km 43.7 kg / km 74.8 kg / km 148 kg / km Greutatea cablului 30.1kg/km 46.4 kg / km 80.3 kg / km kg / km 251 kg / km Raza minima de inconvoiere: -in conditii statice 5 x diametrul cablului -in conditii de manipulare 10 x diametrul cablului Ambalaj standard tamburi de 500 mt. Caracteristici electrice: Rezistenta conductorului < 94,3 Ohm / km Instabilitatea rezistentei buclei % 4 Impedanta nom. 120 ohm Capacitatea 800 MHz - nom. 52 nf / km Atenuarea 1 MHz 3.0 db/100 mt. Intermodulatia urmatoare 1 MHz - min. 52 db Rezistenta izolatiei > 10 MOhm / km

45 Cablu de telecomunicatii de interor J-2Y(St)CY Cablu de telecomunicatii pentru aplicatiile de interior. Date tehnice Simbol 1x2x0.40 2x2x0.40 8x2x x2x0.40 Codul producatorului Codul Ericsson TEL PVC Tipul conductorului 0.126mm² 0.40mmØ SnCu (IEC 28) Izolatia PE codul culorilor dupa IEC 304 Structura perechilor Doua conductoare torsadate Numarul perechilor Structura conductoarelor Conductoarele sint torsadate in perechi, perechile constituie unitatea Folie de separatie PET foil (%20 acoperire) Fir de masa 0.40mmØ SnCu (IEC 28) Ecran- folie (HF) Folie de ALUMINIU laminata Ecran -tresa(lf) 0.15mmØ cupru cositorit.(65% acoperire) Mantaua FR-PVC(IEC 332-1) Gri(RAL 7035) Diametrul exterior 4.5mmØ 5.7mmØ 7.9mmØ 10.2mmØ Greutatea cuprului 13.0 kg / km 17.7 kg / km 40.9 kg / km 68.0 kg / km Greutatea cablului 28.0 kg / km 39.8 kg / km 75.2 kg / km kg / km Raza minima de curbura Static 5 x diametrul cablului Flexing 10 x diametrul cablului Ambalaj standard 500 mt. Caracteristici electrice Rezistenta conductorului < 153 Ohm / km Rezistenta buclei % 4 Impedanta 120 ± 15 ohm Capacitatea 800 Hz - nom. 40 nf / km Atenuarea 1 MHz 3.0 db/100 mt. Diafonia 1 MHz - min. 52 db Impedanta de transfer a ecran MHz - nom. 10 MOhm / m Rezistenta izolatiei > 10 MOhm / km

46 Cablu de telecomunicatii de interor J-2Y(St)CH Cablu de telecomunicatii pentru aplicatiile de interior.sint cabluri cu intirziere la flacara si fara halogen. Date tehnice Simbol 1x2x0.40 2x2x0.40 8x2x x2x0.40 Codul producatorului H H H H Codul Ericsson TEL Tipul conductorului 0.126mm² 0.40mmØ SnCu (IEC 28) Izolatia PE codul culorilor dupa IEC 304 Structura perechilor Doua conductoare torsadate Numarul perechilor Structura conductoarelor Conductoarele sint torsadate in perechi, perechile constituie unitatea Folie de separatie PET foil (%20 acoperire) Fir de masa 0.40mmØ SnCu (IEC 28) Ecran- folie (HF) Folie de ALUMINIU laminata Ecran -tresa(lf) 0.15mmØ cupru cositorit min.(65% acoperire) Mantaua LSZH(IEC 332-3) Gray(RAL 7035) Diametrul exterior 4.5mmØ 5.7mmØ 7.9mmØ 10.2mmØ Greutatea cuprului 13.0 kg / km 17.7 kg / km 40.9 kg / km 68.0 kg / km Greutatea cablului 30.0 kg / km 39.3 kg / km 76.0 kg / km kg / km Raza minima de curbura Static 5 x diametrul cablului Flexing 10 x diametrul cablului Ambalaj standard 500 mt. Caracteristici electrice Rezistenta conductorului < 153 Ohm / km Rezistenta buclei % 4 Impedanta 120 ± 15 ohm Capacitatea 800 Hz - nom. 40 nf / km Atenuarea 1 MHz 3.0 db/100 mt. Diafonia 1 MHz - min. 52 db Impedanta de transfer a ecran MHz - nom. 10 MOhm / m Rezistenta izolatiei > 10 MOhm / km

47 Cablu de telecomunicatii de interor J-2Y(St)CH Rezultatele testului de laborator pentru cablul telefonic (17x2x0.40) Codul cablului : Nr. ambalajului : 803 Nr. de referinta : Manufacturing number : 2520 Lungimea cablului (m) : 100 mt Specificatia cablului : 17x2x0.40 Data testarii : /18:40 Operator : Z.SARIBALOĞLU Valorile masurate Parametrii Ra Rb R DR C K Unitate Ω/Km Ω/Km Ω/Km % nf/km pf/lr Lim superioara Lim inferioara

48 Cablu de telecomunicatii de interor J-2Y(St)CH TRIUNGHIUL K Unitate : pf/lr Lim infer. : -400 Lim. Sup. : 400 Principal 1 Adiacent 2 : 32 3 : 32 4 : 15 5 : : : 2 14 : 5 15 : 5 16 : 5 17 : 5 Principal 2 Adiacent 3 : 17 4 : 7 5 : : 12 7 : : 015: 2 16: 017: 2 Principal 3 Adiacent 4 : : 32 6 : 12 7 : 37 8 : : : : 15 Principal 4 : Adiacent 5 : 30 6 : 15 7 : 17 8 : 17 9 : : 7 17 : 10 Principal 5 : Adiacent 6 : : 20 8 : 17 9 : 2 10 : : 7 Principal 6 : Adiacent 7 : 0 8 : 5 9 : : : 7 12 Principal 7 : Adiacent 8 : 10 9 : : : 7 12 : 7 13 Principal 8 : Adiacent 9 : 7 10 : : 5 12 : : 7 14 Principal 9 : Adiacent 10 : 7212: 5 12: 5 13: 7 14: 7 15 Principal 10 : Adiacent 11 : 7 12: 5 13: 5 14: 7 15: 7 16 Principal 12 : Adiacent 13 : 0 14: 2 15: 5 16: 2 17: 0 Principal 13 : Adiacent 14 : 2 15 : : 5 17 : 0 Principal 14 : Adiacent 15 : 5 16 : 0 17 : 2 Principal 15 : Adiacent 16 : 2 17 : 5 Principal 16 : Adiacent 17 : 2

49 Cablu de telecomunicatii de interor J-2Y(St)CH Parametrii secundari calculati la 800 Hz Parametri α1 β1 Zc1 V1 Unitate db/km Rad/Km Ohms Km/sec Diafonia calculata la 800 Hz (db) Principal 1 Adiacent 2 : : : : : : : : : : -109 Principal 2 Adiacent 3 : : : : : : : : : -117 Principal 3 Adiacent 4 : : : : : : : : -99 Principal 4 Adiacent 5 : : : : : : : -103 Principal 5 Adiacent 6 : : : : : : -106 Principal 6 Adiacent 7 : : : : : Principal 7 Adiacent 8 : : : : : Principal 8 Adiacent 9 : : : : : Principal 9 Adiacent 10 : : : : :

50 Cablu de telecomunicatii de interor J-2Y(St)CH Principal 10 Adiacent 11 : : : : : Principal 11 Adiacent 12 : : : : : Principal 12 Adiacent 13 : : : : : -123 Principal 13 Adiacent 14 : : : : -123 Principal 14 Adiacent 15 : : : -117 Principal 15 Adiacent 16 : : -109 Principal 16 Adiacent 17 : -117

51 Cabluri Composite Aplicatii Folosirea ideala a acestui cablu este la conexiunile din interiorul sistemelor mobile de comunicatii Acesta combiana necesitatile de transmiterea semnalelor si de putere in interiorul aceluiasi cablu. Conductoarelor de putere ale acestui cablu se folosesc la echipamentele care au o tensiune nominala de pina la 100 V Perechile de joasa frecventa (LF)se utilizeaza in general pentru semnal.. Perechile simetrice de radio frecventa(rf)se utilizeaza pentru transmisia datelor Acest cablu este acranat pentru a intimpina cerintele stricte ale mediului incinjurator Informatii tehnice Constructie, perechile-pcm Conductor.cupru cositorit solid... Ø 0.40 mm Izolatie...polietilena solida..... Ø 0.96 mm Torasdarea doua conductoare izolate si rasucite formeaza o pereche iar pasul de torsadare este diferit decit la celelate perechi in amindoua unitatile. Ø 1.90 mm Asezarea perechile... torsadare sint asezate in straturi concentrice.. Ø 2.60mm Ecranul-LF.tresa din cupru cositorit... Ø 3.40 mm Constructie, perechile-lf Conductor.cupru cositorit solid. Ø 0.40 mm Izolatie. polietilena solida.. Ø 0.80 mm Torsadarea. doua conductoare izolate si rasucite formeaza o pereche iar pasul de torsadare este diferit decit la celelate perechi in unitate Asezarea.straturi incricisate.. Ø 3.40 mm Ecranul -LF..tresa din cupru cositorit Ø 4.10 mm Constructie, conductoarele de putere Conductor.litat din cupru cositorit.. Ø 2.0 mm Izolatie. PVC(cu intirziere la foc.. Ø 3.0 mm Constructie, fir de masa Conductor litat din cupru cositorit Ø 2.0 mm Constructie, cablurile composite Asezarea. Perechile-PCM si perechile-lf,cablurile coaxiale,conductoarele de putere si firul de masa sint asezate in straturi concentrice.nr de perechi si asezarea se vad in tabelul de la pagina 2. Codul culorilor, vezi tabelul Color Codes In acord cu IEC sau tabelul de la pagina 2... Ø 8.10mm Ecranul-HF...folie metalica. Ø 8.30mm Ecranul-LF....tresa din cupru cositorit.. Ø 9.00mm Mantaua..polietilena..... Ø 11.0mm

52 Cabluri composite Informatii tehnice Caracteristici electrice,perechile-pcm Rezistenta de bucla a cond..306 ohm/km (max) Capacitatea.1 Mhz nf/km (nom) Impedanta...1 Mhz ohm (nom) Atenuarea..1 Mhz db/100 m (max) Diafonia.1 Mhz db (min) Caracteristici electrice,perechile-lf Rezistenta de bucla 306 ohm/km (max) Capacitatea nf/km (nom) Caracteristici electrice, fir de masa Rezistenta in c.c..8.2 ohm/km (max) Carcteristici generale Tensiunea de lucru a cond de putere.100 V (max) Marcarea pe.producatorul, anul si sapt. de manta productie,design conform standardului Suedez,nr. de productie Ericsson si lungimea Ambalaj standard..on MG 600 drum 500 m Culoarea. negru Diametrul exterior m Greutatea.19 kg/100 m Caracteristici electrice, cond. de putere Rezistenta in c.c.8.2 ohm/km (max) Tabel Nr.de roductie Ericsson Nr. de perechi Asezarea corespondenta cu nr. de perechi din Unitatea 1 Asezarea Corespondenta cu nr. de perechi din Unitatea 2 Asezarea corespondenta cu nr. de elemente straturi Codul culorilor strat TZENB P1 P2 U1 D U2 GY BK GY=Gri BK=Negru emek kablo

53 Composite Cable Aplicatii Folosirea ideala a acestui cablu este la conexiunile din interiorul sistemelor mobile de comunicatii Acesta combiana necesitatile de transmiterea semnalelor si de putere in interiorul aceluiasi cablu. Conductoarelor de putere ale acestui cablu se folosesc la echipamentele care au o tensiune nominala de pina la 100 V Perechile de joasa frecventa (LF)se utilizeaza in general pentru semnal.. Perechile simetrice de radio frecventa(rf)se utilizeaza pentru transmisia datelor Acest cablu este acranat pentru a intimpina cerintele stricte ale mediului incinjurator Informatii tehnice Constructie, pentru perechile- PCM Conductor cupru cositorit solid Ø 0.40 mm Izolatie...polietilena solida. Ø 0.96 mm Torsadarea...doua conductoare izolate si rasucite formeaza o pereche iar pasul de torsadare este diferit decit la celelate perechi in amindoua unitatile.. Ø 1.90 mm Asezarea.. perechile torsadare sint asezate in straturi concentrice Ø 2.60 mm Ecranul tresa di cupru cositorit intretesuta cu fire de poliester : albastru, verde... Ø 3.40 mm Constructie, pentru perechile- LF Conductor...cupru cositorit solid....ø 0.60 mm Izolatia.plietilena solida Ø 1.00 mm Torsadarea.doua conductoare izolate si rasucite formeaza o pereche iar pasul de torsadare este diferit decit la celelate perechi in unitate. Ø 2.00 mm Asezarea perechile torsadare sint asezate in straturi concentrice.. Ø 4.20 mm Ecranul.tresa di cupru cositorit intretesuta cu fire de poliester : rosu.. Ø 5.00 mm Constructie, cablurile coaxiale Conductor central.cupru solid... Ø 0.31 mm Izolatia...polietilena solida. Ø 1.95 mm Ecranul dubla tresa di cupru cositorit... Ø 2.80 mm Mantaua PVC(cu intirziere la foc).... Ø 3.60 mm Constructie, conductoarele de putere Conductor litat din cupru cositorit... Ø 2.00 mm Izolatia PVC(cu intirziere la foc). Ø 3.00 mm Constuctie, fir de masa Conductor.. litat din cupru cositorit. Ø 2.00 mm Constructie, cablurile composite Asezarea..perechile- PCM si perechile-lf,cablurile coaxiale,conductoarele de putere si firul de masa sint asezate in straturi concentrice. Nr de perechi si asezarea se vad in tabelul de la pagina 2. Codul culorilor, vezi tabelul Color Codes In acord cu IEC sau tabelul de la pagina 2... Ø 14.5 mm Ecranul HF folie metalica..ø 14.9 mm Ecranul -LF.tresa di cupru cositorit... Ø 15.5 mm Mantaua.polietilena Ø 17.9 mm

54 Cabluri composite Informatii tehnice Caracteristici electrice, perechile-pcm Caracteristici electrice, cond. de putere Capacitatea 1 Mhz nf/km (nom) Rezistenta in c.c..8.2 ohm/km (max) Impedanta.. 1 Mhz.120 ohm (nom) Atenuarea. 1 Mhz db/100 m (max) Diafonia 1 Mhz 52 db (min) Caracteristici electrice, fir de masa Rezistenta in c.c..8.2 ohm/km (max) Caracteristici electrice, perechile-lf Rezistenta in c.c.. 68 ohm/km (max) Capacitatea nf/km (nom) Caracteristici electrice, cablurile coaxiale Capacitatea.. 1 MHz pf/m (nom) Impedanta....1 MHz..75 ohm (nom) Atenuarea...1 MHz 2.3 db/100 m (nom) Coef. de viteza 1 MHz (nom) Rezistenta in c.c.cond. central. 236 ohm/km (max) Ecranul ohm/km (max) Tabel Caracteristici generale Tensiunea se lucru. cond. de putere.100 V (max) Marcarea pe. Cablurile coaxiale: producatorul,anul, manta sapt.de productie, produsul Ericsson Nr.si corespond. Nr.cablurilor coaxiale Cond de putere:secventa Nr.cond de putere Cablu hibrid :producatorul, nr. de catalog Ericsson,design in conformitate cu standardul Suedez si marcarea lungimii Ambalaj standard on MT900.drum m Culoarea....Black Diametrul exterior mm Greutatea.50 kg/100 m Nr. de productie Ericsson Nr. de elemente ale cablului Asezarea corespondeta cu Nr.de elemente Ale cablului Asezarea corespondenta cu Nr. perechilor Codul culorilor TZE perechi PCM in unitatea 1 (U1) 2 perechi PCM in unitatea 2 (U2) 5 perechi-lf in unittatea 3 (U3) 4 cabluri coaxiale(c) 6 conductoare de putere (P) 1 fir de masa (D) U1 U2 U BU GN RD Asezarea corespondeta Nr. de elemente in strat C1 P1 P2 C2 D C3 P3 P4 C4 P5 P6 Codul culorilor in Strat GY BK GY BK GY BK GY=Gri GN=verde RD=rosu BU=albastru BK=negru

55 Cabluri composite Aplicatii Folosirea ideala a acestui cablu este la conexiunile din interiorul sistemelor mobile de comunicatii Acesta combiana necesitatile de transmiterea semnalelor si de putere in interiorul aceluiasi cablu. Conductoarelor de putere ale acestui cablu se folosesc la echipamentele care au o tensiune nominala de pina la 100 V Perechile de joasa frecventa (LF)se utilizeaza in general pentru semnal.. Perechile simetrice de radio frecventa(rf)se utilizeaza pentru transmisia datelor.acest cablu este acranat pentru a intimpina cerintele stricte ale mediului incinjurator(emc) Informatii tehnice Constructie,perechile-RF Conductor... litat din cupru cositorit...ø 0.78 mm Izolatie...polietilena solida....ø 1.70 mm Torsadarea doua conductoare izolate si rasucite formeaza o pereche iar pasul de torsadare este diferit decit la celelate perechi ale cablulu.. Ø 3.40 mm Constructie, perechile-lf Conductor...litat din cupru cositorit AWG 22 copper wire...ø 0.78 mm Izolatie.polietilena solida. Ø 1.30 mm Torsadarea.doua conductoare izolate si rasucite formeaza o pereche iar pasul de torsadare este diferit decit la celelate perechi adiacente... Ø 2.60 mm Constructie, conductoarele de putere Conductor.... litat din cupru cositorit Ø1.54 mm Insulation..elastomer thermoplastic solid...ø2.20 mm Constructia cablului, composite Asezarea...in straturi concentrice perechile-rf, perechile de semnal(lf)si conductoarele de putere Nr.perechilor,asezarea si codul culorilor,le vezi in tabelul 2..Ø 14.5 mm HF-ecran..folie metalica... Ø 14.9 mm LF-ecran...tresa din cupru cositorit.. Ø 15.5 mm Mantaua... polietilena Ø 17.9 mm

56 Cabluri compsite Informatii tehnice Date electrice Rezistenta-C.C perechi-rf..55 ohm/km (max) Perechi-LF ohm/km (max) Conductoarelede putere.14 ohm/km (max) Ecran LF ohm/km (max) Impedanta.1 MHz 120 ohm/km (nom) Perechi-RF Capacitatea perechi -RF...42 nf/km (nom) perechi-lf nf/km (nom) Atenuarea 1 MHz..1.5 db/100 m (max) Perechi-RF Diafonie MHz..50 db (min) RF-perechi la MHz...40 db (min) RF-perechi MHz.30 db (min) RF-perechi la.0-5 MHz...50 db (min) LF-perechi MHz db (min) BLVI/VIBL MHz..30 db (min) RF-perechi la. 0-1 MHz..50 db (min) LF-perechi la MHz...40 db (min) GÅVI/VIGÅ MHz...20 db (min) RF-perechi la..100 khz..50 db (min) Perechi LF RÖBL/BLRÖ Rezistenta dielectricului Conductor- 60 s kv Conductor Conductor-ecran 60 s.3.0 kv Table Ericsson Product Nr. TFR Nr. de elewmente ale cablului 4 -perechi RF (R) 12 perechi-lf (S) 4 conductoare de putere (P) Asezarea secventiala Nr.elemente S12 Date generale Temperatura aplicatii dinamice to +70 C aplicatii fixe. -55 to +85 C Raza de curbura... aplicatii dinamice mm (min) aplicatii fixe mm (min) Ambalaj standard...on MT800 drum m Culoarea...Black Diametrul exterior mm Greutatea...30 kg/100 m Referinte Intirziere la foc...ss Category F1 Codul culorilor BKOR/ORBK Asezarea secventiala Nr.de elemente Strat 1 Codul culorilor Strat 1 Asezarea secventiala Nr.perechi Strat 2 Codul culorilor Layer 2 R1 R2 R3 R4 S11 WT/BU RD/OR BK/GN BN/YE BKBU/BUBK P1 P2 P3 P4 S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 GY TQ PK VO WTBU/BUWT WTOR/ORWT WTGN/GNWT WTBN/BNWT WTGY/GYWT RDBU/BURD RDOR/ORRD RDGN/GNRD RDBN/BNRD RDGY/GYRD GY=gri GN=verde RD=Rosu BU=albasru BK=negru WT=alb OR=portocaliu PU=violet TQ=turquoise PK=roz BN=maro
