1 Οδηγίες εγκατάστασης και λειτουργίας Ζεστό νερό Αντλία θερμότητας (Εσωτερική μονάδα) Ζεστό νερό Αντλία θερμότητας (Εσωτερική μονάδα) Ελληνικά EKHHP300AA2V3 EKHHP500AA2V3

2 Περιεχόμενα 1 Ειδικές οδηγίες για την ασφαλή λειτουργία3 1.1 Ειδικές οδηγίες ασφάλειας Προσοχή στο εγχειρίδιο οδηγιών Ασφάλεια Προειδοποιήσεις και επεξήγηση συμβόλων Ερμηνεία των προειδοποιήσεων Εγκυρότητα Οδηγίες χειρισμού Αποφυγή κινδύνων Προβλεπόμενη χρήση Υποδείξεις για την ασφάλεια λειτουργίας Πριν από εργασίες στο υδραυλικό σύστημα Ηλεκτρική εγκατάσταση Εργασίες σε συστήματα ψύξης (αντλία θερμότητας) Σημείο εγκατάστασης συσκευής Σύνδεση από την πλευρά νερού χρήσης Απαιτήσεις νερού μπόιλερ δίχως πίεση Λειτουργία Ενημέρωση χρήστη Περιγραφή προϊόντος Τοποθέτηση και εγκατάσταση Ροπές σύσφιξης Παραδοτέος εξοπλισμός Τοποθέτηση Υδραυλική σύνδεση Προαιρετικά: Σύνδεση εξωτερικών θερμαντήρων Δρομολόγηση αγωγών ψυκτικού Δοκιμή πίεσης και πλήρωση κυκλώματος ψυκτικού Πλήρωση εγκατάστασης από την πλευρά του νερού Πλήρωση εναλλάκτη θερμότητας ζεστού νερού Πλήρωση μπόιλερ Ηλεκτρική σύνδεση Σύνδεση EKHHP σε εξωτερική μονάδα αντλίας θερμότητας, σύνδεση δικτύου Booster-Heater (BSH) Σύνδεση υψηλής/χαμηλής χρέωσης ηλεκτρικού δικτύου (HT/NT) Σύνδεση Παραλήπτης EVU (έξυπνος ρυθμιστής Smart Grid - SG) Προαιρετικά: Σύνδεση εξωτερικών θερμαντήρων Απόψυξη Τρόποι λειτουργίας ECO Αυτόματα Χαμηλός θόρυβος Υψηλή απόδοση Ρύθμιση προγράμματος χρόνων λειτουργίας Εμφάνιση χρόνων λειτουργίας Προγραμματισμός χρόνων λειτουργίας Διαγραφή χρόνων λειτουργίας Ρυθμίσεις παραμέτρων Ρύθμιση παραμέτρου Περιγραφή παραμέτρων Εργοστασιακές ρυθμίσεις παραμέτρων Εξατομικευμένες ρυθμίσεις παραμέτρων Εξατομικευμένες ρυθμίσεις χρόνων λειτουργίας Βλάβες και κωδικοί σφάλματος Βλάβες Κωδικοί σφάλματος Επιθεώρηση και συντήρηση Γενικά Περιοδικοί έλεγχοι Πλήρωση, επαναπλήρωση μπόιλερ αποθήκευσης - χωρίς εγκατεστημένο ηλιακό σύστημα Πλήρωση, επαναπλήρωση μπόιλερ αποθήκευσης - με προαιρετική KFE σύνδεση πλήρωσης ή με εγκατεστημένο DrainBack ηλιακό σύστημα Τεχνικά στοιχεία Σημειώσεις Ευρετήριο Έναρξη λειτουργίας Έναρξη λειτουργίας Προϋποθέσεις: Έναρξη λειτουργίας εγκατάστασης Τερματισμός λειτουργίας Προσωρινή ακινητοποίηση Εκκένωση μπόιλερ Εκκένωση κυκλώματος ζεστού νερού Οριστική ακινητοποίηση Χειρισμός, παράμετροι Ενδείξεις οθόνης και λειτουργία των στοιχείων χειρισμού Βασικές λειτουργίες Ενεργοποίηση και απενεργοποίηση εγκατάστασης Ρύθμιση ώρας Ένδειξη των τρεχουσών θερμοκρασιών

3 1 Ειδικές οδηγίες για την ασφαλή λειτουργία 1.1 Ειδικές οδηγίες ασφάλειας 1 x Ειδικές οδηγίες για την ασφαλή λειτουργία ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η μη συμμόρφωση με τις παρακάτω οδηγίες ασφάλειας μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. Αυτή η συσκευή επιτρέπεται να χρησιμοποιείται από παιδιά ηλικίας από 8 ετών και άνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητικές ή πνευματικές δυν τότητες ή έλλειψη εμπειρίας και/ή γνώσεων, μόνον εφόσον υπάρχει ανάλογη εποπτεία από έναν υπεύθυνο για την ασφάλειά τους ή αν έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και έχουν γίνει κατανοητοί οι σχετικοί κίνδυνοι. Τα παιδιά δεν επιτρέπεται να παίζουν με την συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να διενεργούνται από παιδιά χωρίς εποπτεία. Η σύνδεση ηλεκτρικού δικτύου πρέπει να δημιουργείται σύμφωνα με το IEC μέσω μιας διάταξης αποσύνδεσης, η οποία διαθέτει μια αποσύνδεση για κάθε πόλο με ένα πλάτος ανοίγματος της επαφής ανάλογα με τις προϋποθέσεις της κατηγορίας υπέρτασης III για την πλήρη αποσύνδεση. Όλες οι ηλεκτρικές εργασίες πραγματοποιούνται μόνο από ειδικευμένο και καταρτισμένο τεχνικό προσωπικό και σύμφωνα με τους τοπικούς και εθνικούς κανονισμούς, καθώς και τις οδηγίες του παρόντος εγχειριδίου. Βεβαιωθείτε ότι χρησιμοποιείται ένα κατάλληλο ηλεκτρικό κύκλωμα. Η ανεπαρκής φέρουσα ικανότητα του ηλεκτρικού κυκλώματος ή η δημιουργία συνδέσεων με εσφαλμένο τρόπο μπορούν να προκαλέσουν ηλεκτροπληξία ή πυρκαγιά. Εργοστασιακά πρέπει να έχει εγκατασταθεί μια διάταξη αποφόρτισης πίεσης με μία τιμή υπερπίεσης μικρότερης από 0,6 MPa (6 bar). Ο συνδεδεμένος σωλήνας αποστράγγισης πρέπει να έχει εγκατασταθεί με σταθερή κλίση και ελεύθερη εκροή σε αντιπαγετικό περιβάλλον (βλ. κεφ , και 4.4 (εικόνα 4-5). Από το σωλήνα αποστράγγισης της διάταξης αποφόρτισης πίεσης είναι δυνατή η εκροή σταγόνων νερού. Το στόμιο του σωλήνα αποστράγγισης πρέπει να παραμένει ανοικτό. Η διάταξη αποφόρτισης πίεσης πρέπει να χρησιμοποιείται συχνά, προκειμένου για την αφαίρεση των αλάτων και για να είστε σίγουροι, ότι δεν αποφράσσεται. Μπορείτε να εκκενώσετε το μπόιλερ και το κύκλωμα ζεστού νερού. Ακολουθήστε τις οδηγίες στα κεφ και Όλες οι εργασίες στο κύκλωμα του ψυκτικού μέσου πραγματοποιούνται μόνο από ειδικευμένο και καταρτισμένο τεχνικό προσωπικό και σύμφωνα με τους τοπικούς και εθνικούς κανονισμούς, καθώς και τις οδηγίες του παρόντος εγχειριδίου. Οι λανθασμένες εργασίες στο κύκλωμα του ψυκτικού μέσου της αντλίας θερμότητας μπορούν να απειλήσουν τη ζωή και την υγεία ατόμων και να επηρεάσουν τη λειτουργία της αντλίας θερμότητας (βλ. κεφ. 6.2) 1.2 Προσοχή στο εγχειρίδιο οδηγιών Αυτό το εγχειρίδιο περιέχει τη >> μετάφραση της πρωτότυπης έκδοσης << των οδηγιών στη γλώσσα σας. Όλες οι απαραίτητες ενέργειες για την εγκατάσταση, την έναρξη λειτουργίας και την συντήρηση, καθώς για τον χειρισμό και την ρύθμιση, περιγράφονται σε αυτό το εγχειρίδιο. Οι παράμετροι που απαιτούνται για την άνετη λειτουργία, έχουν ήδη ρυθμιστεί εργοστασιακά. Για λεπτομερείς πληροφορίες σχετικά με τον χειρισμό και τη ρύθμιση, παρακαλούμε να προσέξετε τα σχετικά έγγραφα τεκμηρίωσης. Διαβάστε προσεκτικά αυτό το εγχειρίδιο προτού ξεκινήσετε την εγκατάσταση, πριν από οποιαδήποτε παρέμβαση στην εγκατάσταση θέρμανσης και πριν από την λειτουργία της ή την εκτέλεση ρυθμίσεων. Σημειώστε τις προρυθμισμένες τιμές προτού προβείτε σε αλλαγές στις ρυθμίσεις της συσκευής. Λάβετε οπωσδήποτε υπόψη σας τις προειδοποιήσεις. DAIKIN 3

4 1 x Ειδικές οδηγίες για την ασφαλή λειτουργία Σχετικά έγγραφα τεκμηρίωσης Εξωτερική μονάδα για το DAIKIN EKHHP: Οι σχετικές οδηγίες εγκατάστασης και λειτουργίας. Για σύνδεση σε μια ηλιακή εγκατάσταση DAIKIN: Οι σχετικές οδηγίες εγκατάστασης και λειτουργίας. Τα εγχειρίδια οδηγιών περιλαμβάνονται στον παραδοτέο εξοπλισμό της εκάστοτε συσκευής. 4 DAIKIN

5 2 x Ασφάλεια 2 Ασφάλεια 2.1 Προειδοποιήσεις και επεξήγηση συμβόλων Ερμηνεία των προειδοποιήσεων Σε αυτό το εγχειρίδιο έχουν συστηματοποιηθεί οι προειδοποιήσεις σχετικά με το μέγεθος του κινδύνου και την πιθανότητα εμφάνισης. ΚΙΝΔΥΝΟΣ! Προειδοποιεί για άμεσα επικείμενο κίνδυνο. Η μη συμμόρφωση με την προειδοποίηση οδηγεί σε σοβαρό τραυματισμό ή θάνατο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Υποδεικνύει ενδεχόμενη επικίνδυνη κατάσταση. Η μη συμμόρφωση με την προειδοποίηση μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. ΠΡΟΣΟΧΗ! Υποδεικνύει μια ενδεχόμενη επικίνδυνη κατάσταση. Η μη συμμόρφωση με την προειδοποίηση μπορεί να οδηγήσει σε υλικές και περιβαλλοντικές ζημίες. Αυτό το σύμβολο υποδεικνύει συμβουλή προς τον χρήστη και συγκεκριμένα χρήσιμες πληροφορίες, δεν αποτελεί ωστόσο προειδοποίηση για κίνδυνο. Ειδικά σύμβολα προειδοποίησης Ορισμένοι τύποι κινδύνων υποδεικνύονται με συγκεκριμένα σύμβολα. Ηλεκτρικό ρεύμα Κίνδυνος εγκαύματος ή ζεματίσματος Εγκυρότητα Ορισμένες πληροφορίες σε αυτό το εγχειρίδιο έχουν περιορισμένη ισχύ. Η ισχύς υποδηλώνεται με ένα σύμβολο. Εξωτερική μονάδα αντλίας θερμότητας Εσωτερική μονάδα αντλίας θερμότητας Προσέξτε την προδιαγραφόμενη ροπή σύσφιξης (βλ. κεφ. 4.1) Ισχύει μόνο για το ηλιακό σύστημα χωρίς πίεση (Drain BackDrainBack). Ισχύει μόνο για το ηλιακό σύστημα με πίεση Οδηγίες χειρισμού Οι οδηγίες χειρισμού περιγράφονται ως λίστα. Οι χειρισμοί, των οποίων η σειρά πρέπει να τηρηθεί αυστηρά, εμφανίζονται αριθμημένοι. Τα αποτελέσματα των χειρισμών εμφανίζονται με ένα βέλος. 2.2 Αποφυγή κινδύνων Το DAIKIN EKHHP κατασκευάζεται με την τελευταία λέξη της τεχνολογίας και σύμφωνα με αναγνωρισμένες τεχνικές προδιαγραφές. Σε περίπτωση ακατάλληλης χρήσης, ωστόσο, μπορεί να προκύψουν σοβαροί ή και θανάσιμοι κίνδυνοι όπως και ο κίνδυνος υλικών ζημιών. Για την αποφυγή κινδύνων, το DAIKIN EKHHP πρέπει να εγκαθίσταται και να λειτουργεί μόνο: Σύμφωνα με τις οδηγίες και σε άριστη κατάσταση, σύμφωνα με τους κανόνες ασφάλειας και προφύλαξης από κινδύνους. Για να τηρηθούν οι παραπάνω συνθήκες θα πρέπει να έχετε διαβάσει και να εφαρμόσετε το περιεχόμενο αυτού του εγχειριδίου, τις προδιαγραφές πρόληψης ατυχημάτων καθώς και τους αναγνωρισμένους κανόνες τεχνικής ασφάλειας και υγιεινής. Κίνδυνος περιβαλλοντικής επιβάρυνσης 5

6 2 x Ασφάλεια 2.3 Προβλεπόμενη χρήση Το DAIKIN EKHHP πρέπει να χρησιμοποιείται αποκλειστικά για θέρμανση νερού και να εγκαθίσταται, να συνδέεται και να λειτουργεί μόνο σύμφωνα με τις οδηγίες αυτού του εγχειριδίου. Πρέπει να χρησιμοποιείται μόνο μια κατάλληλη και εγκεκριμένη από την DAIKIN εξωτερική μονάδα. Επιτρέπονται οι ακόλουθοι συνδυασμοί: Πίν. 2-1 Εξωτερική μονάδα Εσωτερική μονάδα ERWQ02AAV3 EKHHP300AA2V3 EKHHP500AA2V3 Επιτρεπόμενοι συνδυασμοί των εσωτερικών συσκευών DAIKIN EKHHP και των εξωτερικών συσκευών αντλίας θερμότητας DAIKIN Οποιαδήποτε άλλη χρήση ή μη συμμόρφωση θεωρείται ότι αντιβαίνει στις οδηγίες χρήσης. Την ευθύνη για τυχόν προκύπτουσες βλάβες/φθορές αναλαμβάνει ο χρήστης. Στη χρήση σύμφωνα με τις οδηγίες περιλαμβάνεται επίσης η συμμόρφωση με τις προδιαγραφές συντήρησης και ελέγχου. Τα ανταλλακτικά πρέπει να ανταποκρίνονται τουλάχιστον στις τεχνικές προδιαγραφές που έχει ορίσει ο κατασκευαστής. Αυτό επιτυγχάνεται π.χ. με τη χρήση γνήσιων ανταλλακτικών. 2.4 Υποδείξεις για την ασφάλεια λειτουργίας Πριν από εργασίες στο υδραυλικό σύστημα Όλες οι εργασίες στο DAIKIN EKHHP (όπως π.χ. η τοποθέτηση, η σύνδεση και η πρώτη έναρξη λειτουργίας) πρέπει να εκτελούνται μόνο από εξουσιοδοτημένους τεχνικούς, οι οποίοι διαθέτουν τεχνική ή πρακτική εκπαίδευση για τις εκάστοτε απαιτούμενες εργασίες και έχουν ολοκληρώσει ένα σχετικό εκπαιδευτικό πρόγραμμα σε έναν επίσημα αναγνωρισμένο οργανισμό. Εδώ εντάσσονται κυρίως τεχνικοί εγκαταστάσεων θέρμανσης-ψύξηςκλιματισμού, με τεχνική εκπαίδευση, γνώσεις και εμπειρία στη σωστή εγκατάσταση και συντήρηση συστημάτων θέρμανσης-ψύξηςκλιματισμού καθώς και αντλιών θερμότητας. Σε όλες τις εργασίες στο DAIKIN EKHHP φροντίστε να έχετε κλείσει τον εξωτερικό κεντρικό διακόπτη και βεβαιωθείτε ότι δεν υπάρχει κίνδυνος να ενεργοποιηθεί κατά λάθος. Οι στεγανώσεις δεν πρέπει να υφίστανται ζημιές ή να αφαιρούνται. Η σύνδεση από την πλευρά του νερού χρήσης πρέπει να ανταποκρίνεται στις απαιτήσεις του EN Πρέπει να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά DAIKIN Ηλεκτρική εγκατάσταση Η ηλεκτρική εγκατάσταση πρέπει να εκτελείται μόνο από εξειδικευμένους τεχνικούς με ηλεκτροτεχνική κατάρτιση και με τήρηση των ισχυόντων κανόνων της ηλεκτρολογίας καθώς και των προδιαγραφών της αρμόδιας επιχείρησης ηλεκτρισμού (EVU). Η σύνδεση ηλεκτρικού δικτύου πρέπει να δημιουργείται σύμφωνα με το IEC μέσω μιας διάταξης αποσύνδεσης, η οποία διαθέτει μια αποσύνδεση για κάθε πόλο με ένα πλάτος ανοίγματος της επαφής ανάλογα με τις προϋποθέσεις της κατηγορίας υπέρτασης III για την πλήρη αποσύνδεση. Πριν από τη σύνδεση στο ηλεκτρικό δίκτυο, συγκρίνετε την τάση δικτύου που καθορίζεται στην πινακίδα τύπου (~230 V, 50 Hz) με την τάση τροφοδοσίας. Πριν από εργασίες σε ηλεκτροφόρα τμήματα, αποσυνδέστε όλα τα κυκλώματα ρεύματος από την τροφοδοσία ρεύματος (απενεργοποίηση εξωτερικού κεντρικού διακόπτη, ασφάλειας) και ασφαλίστε τα από ακούσια επανενεργοποίηση. Τα καλύμματα των συσκευών και τα καλύμματα συντήρησης πρέπει να τοποθετούνται ξανά αμέσως μετά το τέλος των εργασιών. 6

7 2 x Ασφάλεια Εργασίες σε συστήματα ψύξης (αντλία θερμότητας) Για την λειτουργία του DAIKIN EKHHP απαιτείται φθοριούχο αέριο θερμοκηπίου. Υποδείξεις για το σημείο εγκατάστασης άλλων εξαρτημάτων περιλαμβάνει το σχετικό παρεχόμενο υλικό τεκμηρίωσης. Για εργασίες σε σταθερά συστήματα ψύξης (αντλίες θερμότητας) και κλιματισμού, απαιτείται στην Ευρώπη ένα πιστοποιητικό εξειδίκευσης σύμφωνα με τον κανονισμό με αρ. 303/2008 της ΕΚ για τα αέρια F. Για συνολική ποσότητα πλήρωσης ψυκτικού έως 3 kg: Πιστοποιητικό εξειδίκευσης κατηγορίας II Για συνολική ποσότητα πλήρωσης ψυκτικού από 3 kg και άνω: Πιστοποιητικό εξειδίκευσης κατηγορίας I Φοράτε πάντα γυαλιά προστασίας και γάντια προστασίας. Για εργασίες στο κύκλωμα ψυκτικού εξασφα λίστε καλό αερισμό στον χώρο εργασίας. Μην εκτελείτε ποτέ εργασίες στο κύκλωμα ψυκτικού μέσα σε κλειστούς χώρους ή σε ράμπες. Μην αφήνετε το ψυκτικό να έρχεται σε επαφή με φωτιά, πυρακτωμένα ή ζεστά αντικείμενα. Ποτέ μην αφήνετε να διαφεύγει ψυκτικό στην ατμόσφαιρα (υψηλή πίεση στο σημείο διαρροής). Κατά την αφαίρεση των εύκαμπτων σωλήνων σέρβις από τις συνδέσεις πλήρωσης, ποτέ μην στρέφετε τις συνδέσεις προς το σώμα σας. Μπορεί να εκρεύσουν υπολείμματα ψυκτικού. Όταν υπάρχει υποψία διαρροής στο κύκλωμα ψυκτικού μέσου: Μην αντλείτε ποτέ ψυκτικό μέσο με τον εσωτερικό συμπιεστή στην εξωτερική μονάδα αντλίας θερμότητας - φροντίστε πάντα να το αναρροφάτε και να το ανακυκλώνετε με μια κατάλληλη συσκευή ανακύκλωσης. Τα εξαρτήματα και τα ανταλλακτικά πρέπει να ανταποκρίνονται τουλάχιστον στις τεχνικές προδιαγραφές που έχει ορίσει ο κατασκευαστής Σημείο εγκατάστασης συσκευής Για ασφαλή λειτουργία χωρίς βλάβες, το σημείο εγκατάστασης του DAIKIN EKHHP πρέπει απαραίτητα να πληροί τα κριτήρια που περιγράφονται επ' ακριβώς στο κεφ

8 2 x Ασφάλεια Σύνδεση από την πλευρά νερού χρήσης Προσέξτε τα εξής: EN Προστασία του πόσιμου νερού από ρύπους σε εγκαταστάσεις πόσιμου νερού και γενικές απαιτήσεις από τις διατάξεις ασφαλείας για την αποφυγή της ρύπανσης του πόσιμου νερού λόγω επιστροφής. EN Τεχνικοί κανόνες για εγκαταστάσεις πόσιμου νερού (TRWI). Και συμπληρωματικά, η νομοθεσία της χώρας εγκατάστασης. Στο σωλήνα πόσιμου νερού στο DAIKIN EKHHP πρέπει να υπάρχει εγκατεστημένη μια βαλβίδα ασφαλείας. Ανάμεσα στην βαλβίδα ασφαλείας και στο DAIKIN EKHHP δεν πρέπει να υπάρχει βαλβίδα διακοπής. Αν ενδεχομένως διαρρέει ατμός ή νερό, θα πρέπει να απομακρύνονται μέσω ενός κατάλληλου αγωγού εκροής με σταθερή κλίση, προστασία από παγετό και δυνατότητα οπτικού ελέγχου. Με την σύνδεση μιας ηλιακής εγκατάστασης, η θερμοκρασία του μπόιλερ μπορεί να υπερβαίνει τους 60 C. Για αυτό θα πρέπει κατά την εγκατάσταση να τοποθετήστε έναν μηχανισμό προστασίας από εγκαύματα, π.χ. VTA32 + Verschraubungsset 1"). Η ποιότητα του νερού χρήσης πρέπει να ανταποκρίνεται στην οδηγία της Ε.Ε. 98/83 EC και τις τοπικά ισχύουσες προδιαγραφές Απαιτήσεις νερού μπόιλερ δίχως πίεση Για αποφυγή προϊόντων διάβρωσης και εναποθέσεων ιζημάτων, λάβετε υπόψη σας τους σχετικούς τεχνικούς κανονισμούς. Ελάχιστες απαιτήσεις για την ποιότητα του νερού πλήρωσης και επαναπλήρωσης: Σκληρότητα νερού (ασβέστιο και μαγνήσιο, υπολογίζεται ως ανθρακικό ασβέστιο): 3 mmol/l Αγωγιμότητα: 1500 (ιδανική τιμή: 100) μs/cm Χλωρίδιο: 250 mg/l Θειική ένωση: 250 mg/l Τιμή ph: 6,5-8,5 Η χρήση νερού πλήρωσης και επαναπλήρωσης που δεν ανταποκρίνεται στις αναφερόμενες απαιτήσεις ποιότητας, μπορεί να μειώσει σημαντικά τη διάρκεια ζωής της συσκευής. Την ευθύνη για αυτό φέρει αποκλειστικά ο χρήστης. Εφόσον έχει συνδεθεί ένας προαιρετικός εξωτερικός θερμαντήρας μέσω του εναλλάκτη θερμότητας του κυματοειδούς σωλήνα στοekhhp500aa2v3, οι ελάχιστες αυτές απαιτήσεις ισχύουν επίσης και για το νερό πλήρωσης αυτού του κυκλώματος θέρμανσης Λειτουργία Το DAIKIN EKHHP επιτρέπεται να λειτουργεί μόνο μετά την ολοκλήρωση όλων των εργασιών εγκατάστασης και σύνδεσης, πρέπει να χρησιμοποιείται μόνο με πλήρη πλήρωση του μπόιλερ (ένδειξη στάθμης πλήρωσης). πρέπει να συνδέεται μόνο με μειωτήρα πίεσης στην εξωτερική παροχή νερού (αγωγός παροχής), επιτρέπεται να λειτουργεί μόνο με τον προδι αγραφόμενο τύπο και ποσότητα ψυκτικού. επιτρέπεται να λειτουργεί μόνο με εγκατε στημένο κάλυμμα. Τηρείτε τα προδιαγραφόμενα διαστήματα συντήρησης και εκτελείτε τις εργασίες τεχνικού ελέγχου Ενημέρωση χρήστη Προτού παραδώσετε το DAIKIN EKHHP, εξηγήστε στον χρήστη τον τρόπο χειρισμού και ελέγχου της εγκατάστασης. Παραδώστε στον χρήστη τα τεχνικά έντυπα (αυτές τις οδηγίες καθώς και όλα τα σχετικά εγχειρίδια) και ενημερώστε τον ότι αυτά τα 8

9 2 x Ασφάλεια έντυπα πρέπει να είναι διαθέσιμα ανά πάσα στιγμή και να φυλάσσονται κοντά στη συσκευή. Καταγράψτε την παράδοση. 9

10 3 x Περιγραφή προϊόντος 3 Περιγραφή προϊόντος 15 Εικόνα 3-1Δομή του DAIKIN EKHHP Βλ. υπόμνημα Πίν

11 3 x Περιγραφή προϊόντος Θέση Ονομασία (EKHHP) Θέση Ονομασία (σύστημα ρύθμισης) 1 Προσαγωγή ηλιακού συστήματος ή προσαγωγή για άλλη πηγή θερμότητας (ΕΣΣ 1") 30 Πλήκτρο "Ενεργοποίηση/Απενεργοποίηση" 2 Σύνδεση κρύου νερού (ΕΣΣ 1") 31 Ένδειξη λειτουργίας LED 3 Ζεστό νερό (ΕΞΣ 1") 32 Ένδειξη τρόπου λειτουργίας "Λειτουργία χαμηλού θορύβου" ενεργή 4 Προσαγωγή ηλιακού συστήματος ή για άλλη πηγή θερμότητας (ΕΣΣ 3/4" + ΕΞΣ 1") (μόνο EKHHP500AA2V3) 5 Επιστροφή ηλιακού συστήματος ή για άλλη πηγή θερμότητας (ΕΣΣ 3/4" + ΕΞΣ 1") (μόνο EKHHP500AA2V3) 33 Ένδειξη τρόπου λειτουργίας "Θέρμανση νερού" ενεργή 34 Ένδειξη αριθμού αισθητήρα (βλ. Πίν. 7-1) 6 Σύνδεση αγωγού αερίου για ψυκτικό Cu Ø 3/8" (9,5 mm) 35 Ένδειξη ώρας 7 Σύνδεση αγωγού υγρού για ψυκτικό Cu Ø 1/4" (6,4 mm) 36 Ένδειξη ημέρας εβδομάδας 7a Συνιστώμενος πρόσθετος εξοπλισμός: Φρένα κυκλοφορίας (2 τεμ.) 37 Ένδειξη συμπιεστή ψυκτικού ενεργή 9 Μπόιλερ (διπλό τοίχωμα από πολυπροπυλένιο με θερμομόνωση αφρώδους υλικού PUR) 38 Ένδειξη ενεργού προγράμματος χρόνων λειτουργίας 10 Σύνδεση πλήρωσης και εκκένωσης ή επιστροφή ηλιακού συστήματος ή επιστροφή για άλλη πηγή θερμότητας 39 Ένδειξη ενεργών χρόνων λειτουργίας 11 Υποδοχή για σύστημα ρύθμισης ηλιακής εγκατάστασης ή λαβή 40 Ένδειξη απενεργοποιημένης κατάστασης στο πρόγραμμα χρόνων λειτουργίας 12 Εναλλάκτης θερμότητας (ανοξείδωτος χάλυβας) για θέρμανση του νερού χρήσης 41 Ένδειξη Booster-Heater (BSH) ενεργοποιημένη 13 Εναλλάκτης θερμότητας (ανοξείδωτος χάλυβας) για θέρμανση μπόιλερ μέσω αντλίας θερμότητας ζεστού νερού (συμπυκνωτή) 14 Εναλλάκτης θερμότητας (ανοξείδωτος χάλυβας) για θέρμανση μπόιλερ μέσω ηλιακού συστήματος με πίεση ή εναλλακτικού θερμαντήρα (μόνο EKHHP500AA2V3) 42 Ένδειξη εξωτερικού σήματος (HT/NT / Smart Grid) 43 Ένδειξη τρόπου λειτουργίας "Έναρξη λειτουργίας", "Λειτουργία απόψυξης" ενεργή 15 Σύνδεση για ενσωματωμένο ηλεκτρικό Booster-Heater BSH (εσωτερικό σπείρωμα R 1½ ) ΕΣΣ 44 Ένδειξη εξωτερικής θερμοκρασίας ή/και θερμοκρασίας στο μπόιλερ ζεστού νερού 17 Ένδειξη στάθμης πλήρωσης (νερό μπόιλερ) 45 Ένδειξη τρόπου λειτουργίας "Αυτόματα" ενεργή 18 Ενσωματωμένος ηλεκτρικός Booster-Heater (BSH) 46 Ένδειξη εξωτερικής θερμοκρασίας ενεργή 19 Περίβλημα βύθισης αισθητήρα για αισθητήρα θερμοκρασίας μπόιλερ t DHW 47 Ένδειξη θερμοκρασίας ζεστού νερού ή άλλων τιμών θερμοκρασίας (σε συνδυασμό με την θέση 44 / 46) 20 Νερό μπόιλερ χωρίς πίεση 48 Ένδειξη "Μη διαθέσιμη λειτουργία" 23 Σύνδεση υπερχείλισης ασφαλείας 49 Ένδειξη λειτουργίας ρύθμισης παραμέτρων ενεργή 24 Υποδοχή για λαβή 50 Ένδειξη αναγκαιότητας για έναν τεχνικό σέρβις 25 Κάλυμμα 51 Ένδειξη κωδικού παραμέτρου ή κωδικού σφάλματος 26 Πινακίδα τύπου 52 Πλήκτρα ρύθμισης θερμοκρασίας ζεστού νερού 27 Ρύθμιση αντλίας θερμότητας ζεστού νερού 53 Πλήκτρο τρόπου λειτουργίας "Αυτόματα" 54 Πλήκτρο προγραμματισμού AG Εξωτερικό σπείρωμα 55 Πλήκτρο τρόπου λειτουργίας "Υψηλή απόδοση" IG Εσωτερικό σπείρωμα 56 Πλήκτρο ενεργοποίησης / απενεργοποίησης προγράμματος χρόνων λειτουργίας t DHW Αισθητήρας θερμοκρασίας θερμοσίφωνα 57 Πλήκτρο τρόπου λειτουργίας "Χαμηλός θόρυβος" Διατάξεις ασφαλείας 58 Πλήκτρα ρύθμισης χρόνου Προσέξτε τη ροπή σύσφιξης! 59 Πλήκτρο κωδικού σφάλματος / ρύθμισης παραμέτρου Σύντομο πάτημα: Ένδειξη τελευταίου κωδικού σφάλματος Πάτημα για 5 s: Μετάβαση στις ρυθμίσεις παραμέτρων 11

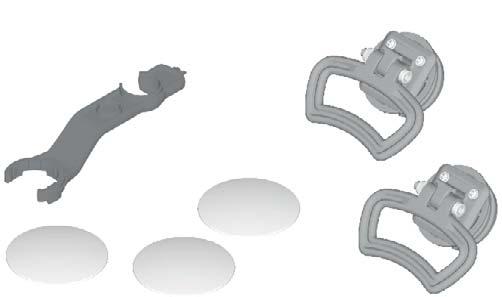

12 4 x Τοποθέτηση και εγκατάσταση 4 Τοποθέτηση και εγκατάσταση ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αν το DAIKIN EKHHP τεθεί σε λειτουργία ενώ το μπόιλερ δεν έχει γεμίσει πλήρως ή είναι άδειο, μπορεί να προκληθούν βλάβες στην συσκευή. Πληρώστε την DAIKIN EKHHP μετά την ολοκλήρωση όλων των εργασιών υδραυλικής εγκατάστασης. Τηρείτε την σειρά κατά την διαδικασία πλήρωσης. Η έναρξη λειτουργίας πρέπει να εκτελείται μόνο μετά την ολοκλήρωση όλων των εργασιών εγκατάστασης και την πλήρη πλήρωση του μπόιλερ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η ακατάλληλη τοποθέτηση και εγκατάσταση των συστημάτων ψύξης (αντλίες θερμότητας), κλιματισμού και θέρμανσης μπορεί να θέσει σε κίνδυνο τη ζωή και τη σωματική ακεραιότητα ατόμων και να επηρεάσει τη λειτουργία των συστημάτων. Όλες οι εργασίες στο DAIKIN EKHHP (όπως π.χ. η τοποθέτηση, η επισκευή, η σύνδεση και η πρώτη έναρξη λειτουργίας) πρέπει να εκτελούνται μόνο από εξουσιοδοτημένους τεχνικούς, οι οποίοι διαθέτουν ανάλογη τεχνική ή πρακτική εκπαίδευση για τις εκάστοτε απαιτούμενες εργασίες και έχουν ολοκληρώσει ένα σχετικό εκπαιδευτικό πρόγραμμα σε έναν επίσημα αναγνωρισμένο οργανισμό. Εδώ εντάσσονται κυρίως τεχνικοί εγκαταστάσεων θέρμανσηςψύξης-κλιματισμού και ηλεκτρολόγοι με τεχνική εκπαίδευση, γνώσεις και εμπειρία στη σωστή εγκατάσταση και συντήρηση συστημάτων θέρμανσης-ψύξης-κλιματισμού καθώς και αντλιών θερμότητας. 4.1 Ροπές σύσφιξης Εξάρτημα 4.2 Παραδοτέος εξοπλισμός Μέγεθος σπειρώματος Ροπή σύσφιξης Υδραυλικές συνδέσεις αγωγών 1" 25 έως 30 Nm (νερό) Συνδέσεις αγωγού υγρού 1/4" 15 έως 17 Nm (ψυκτικό) Συνδέσεις αγωγού αερίου 3/8" 33 έως 40 Nm (ψυκτικό) Booster-Heater 1,5" Μέγ. 10 Nm (με το χέρι) Πίν. 4-1 Ροπές σύσφιξης DAIKIN EKHHP Συσκευασία πρόσθετου εξοπλισμού (βλ. Εικόνα 4-1) D (1x) B (3x) C (1x) A (2x) A Χειρολαβές (απαραίτητες μόνο για τη μεταφορά) C Τεμάχιο σύνδεσης εύκαμπτου σωλήνα για υπερχείλιση B Ελάσματα κάλυψης ασφαλείας D Κλειδί τοποθέτησης Εικόνα 4-1Περιεχόμενο συσκευασίας πρόσθετου εξοπλισμού 12

13 4 x Τοποθέτηση και εγκατάσταση 4.3 Τοποθέτηση ΠΡΟΣΟΧΗ! Τοποθετήστε το DAIKINEKHHP μόνο σε χώρο με δάπεδο επαρκούς αντοχής 1050kg/m² μαζί με ένα περιθώριο ασφαλείας. Το δάπεδο πρέπει να είναι επίπεδο και ομαλό. Η τοποθέτηση στο ύπαιθρο δεν επιτρέπεται. Η τοποθέτηση σε περιβάλλον με κίνδυνο έκρηξης δεν επιτρέπεται. Το DAIKIN EKHHP πρέπει να τοποθετείται μόνο σε χώρους που δεν είναι κλεισμένοι ερμητικά. Το ηλεκτρονικό σύστημα ρύθμισης δεν πρέπει σε καμία περίπτωση να εκτίθεται στις καιρικές συνθήκες. Το μπόιλερ δεν πρέπει να τοποθετηθεί σε σημείο που δέχεται διαρκώς ηλιακή ακτινοβολία, καθώς η υπεριώδης ακτινοβολία και τα καιρικά φαινόμενα καταστρέφουν το πλαστικό. To DAIKINEKHHP πρέπει να τοποθετείται σε σημείο προστατευμένο από τον παγετό. Βεβαιωθείτε ότι η εταιρεία ύδρευσης δεν παρέχει διαβρωτικό πόσιμο νερό. Σε κάποιες περιπτώσεις πιθανόν να χρειαστεί κατάλληλη επεξεργασία του νερού. ΠΡΟΣΟΧΗ! Αν το DAIKIN EKHHP δεν τοποθετηθεί σε επαρκή απόσταση κάτω από τους ηλιακούς επίπεδους συλλέκτες (η άνω ακμή του μπόιλερ είναι πιο ψηλά από την κάτω ακμή του συλλέκτη), η εκκένωση του ηλιακού συστήματος χωρίς πίεση στον εξωτερικό χώρο μπορεί να μην είναι πλήρης. Τοποθετήστε το DAIKINEKHHP επαρκώς χαμηλά, με ηλιακή σύνδεση DrainBack, σε σχέση με τους επίπεδους συλλέκτες (λάβετε υπόψη σας την ελάχιστη κλίση των ηλιακών αγωγών σύνδεσης). Αφαιρέστε τη συσκευασία και απορρίψτε την οικολογικά. Αφαιρέστε από το μπόιλερ τα ελάσματα κάλυψης (Εικόνα 4-2, θέση B) και ξεβιδώστε τους βιδωτούς συνδέσμους (Εικόνα 4-2, θέση F) από τα ανοίγματα, στα οποία τοποθετούνται οι λαβές. Βιδώστε τις λαβές (Εικόνα 4-2, θέση A) στα ελεύθερα ανοίγματα με σπείρωμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Το πλαστικό τοίχωμα του DAIKIN EKHHP μπορεί με την επίδραση της εξωτερικής θερμότητας (>80 C) να λιώσει και, σε εξαιρετικές περιπτώσεις, να αρπάξει φωτιά. Το DAIKIN EKHHP πρέπει να τοποθετείται μόνο σε ελάχιστη απόσταση 1 m από άλλες πηγές θερμότητας (>80 C) (π.χ. ηλεκτρική θερμάστρα, σόμπα υγραερίου, καπνοδόχοι) και από εύφλεκτα υλικά. 13

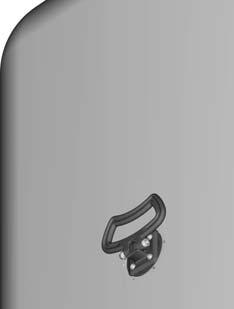

14 4 x Τοποθέτηση και εγκατάσταση 4.4 Υδραυλική σύνδεση ΠΡΟΣΟΧΗ! Αν το DAIKIN EKHHP συνδεθεί σε αγωγό κρύου νερού με σωληνώσεις από χάλυβα, ενδέχεται να εισχωρήσουν και να επικαθίσουν ρινίσματα στον εναλλάκτη θερμότητας με σερπαντίνα ανοξείδωτου χάλυβα. Αυτό οδηγεί σε βλάβες λόγω διάβρωσης από επαφή και κατά συνέπεια σε έλλειψη στεγανότητας. Ξεπλύνετε τους αγωγούς πριν την πλήρωση του εναλλάκτη θερμότητας. Τοποθετήστε φίλτρο ρύπων στην παροχή κρύου νερού (βλ. κεφ ). ΜΌΝΟ DAIKIN EKHHP500AA2V3 ΠΡΟΣΟΧΗ! Αν στον εναλλάκτη θερμότητας για πλήρωση μπόιλερ ηλιακού συστήματος με πίεση (βλ. Εικόνα 3-1, θέσεις 4+5) συνδέεται ένας εξωτερικός θερμαντήρας (π.χ. λέβητας ξύλου), το DAIKINEKHHP μπορεί να υποστεί βλάβη ή να καταστραφεί από μια πολύ υψηλή θερμοκρασία προσαγωγής σε αυτές τις συνδέσεις. Περιορίστε τη θερμοκρασία προσαγωγής του εξωτερικού θερμαντήρα μέχρι τους 95 C. A Λαβή B Ελάσματα κάλυψης Εικόνα 4-2Τοποθέτηση λαβών Τοποθετήστε το DAIKINEKHHP στο σημείο εγκατάστασης. Συνιστώμενες αποστάσεις: Από τον τοίχο (πίσω πλευρά): 200 mm. Από την οροφή: 200 mm. Τηρείτε τη διάσταση ανατροπής (βλ. κεφ. 10. Μεταφέρετε προσεκτικά το DAIKIN EKHHP χρησιμοποιώντας τις λαβές. Για τοποθέτηση σε ντουλάπια, μικρές αποθήκες ή άλλες συνθήκες στενού χώρου, θα πρέπει να εξασφαλίζεται επαρκής αερισμός (π.χ. με πλέγμα αερισμού). Για να αποφύγετε τη χρήση ενός αγωγού κυκλοφορίας, τοποθετήστε την DAIKIN EKHHP κοντά στο σημείο λήψης. F Βιδωτός σύνδεσμος Προϋπόθεση: Εγκαταστήστε τον προαιρετικό πρόσθετο εξοπλισμό (π.χ. ηλιακό σύστημα) στο DAIKIN EKHHP σύμφωνα με τις προδιαγραφές των παρεχόμενων οδηγιών. Ελέγξτε την πίεση σύνδεσης κρύου νερού (έως 6 bar). Για υψηλότερες πιέσεις στον αγωγό νερού χρήσης, τοποθετήστε έναν μειωτήρα πίεσης. Αφαιρέστε το κάλυμμα του DAIKIN EKHHP. Εικόνα 4-3Αφαίρεση καλύμματος. Αν χρησιμοποιείτε φρένα κυκλοφορίας, τοποθετήστε τα στις συνδέσεις σωληνώσεων του DAIKIN EKHHP. Διενεργήστε τις υδραυλικές συνδέσεις στο DAIKIN EKHHP (βλ. Εικόνα 4-5). Για τη θέση και τις διαστάσεις των συνδέσεων, ανατρέξτε στο Εικόνα 3-1 και στο Πίν

15 4 x Τοποθέτηση και εγκατάσταση Αν οι συνθήκες εγκατάστασης απαιτούν υδραυλική σύνδεση απευθείας προς τα πάνω, το κάλυμμα μπορεί να κοπεί κατά μήκος της διακεκομμένης γραμμής. Εικόνα 4-4Δημιουργία τομής στο κάλυμμα Προσέξτε την προδιαγραφόμενη ροπή σύσφιξης (βλ. κεφ. 4.1) Δρομολογήστε τον αγωγό κατά τέτοιο τρόπο, ώστε να είναι δυνατή η άνετη τοποθέτηση του ηχομονωτικού καλύμματος μετά την εγκατάσταση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι θερμοκρασίες ζεστού νερού άνω των 60 C συνεπάγονται κίνδυνο εγκαυμάτων. Αυτό μπορεί να συμβεί όταν χρησιμοποιείται ηλιακή ενέργεια, όταν συνδέεται ένας εξωτερικός θερμαντήρας, όταν ενεργοποιείται η λειτουργία προστασίας από λεγεωνέλα ή εάν η ονομαστική θερμοκρασία ζεστού νερού έχει ρυθμιστεί σε άνω από 60 C. Τοποθετήστε έναν μηχανισμό προστασίας από εγκαύματα (διάταξη ανάμειξης ζεστού νερού, π.χ. VTA32)). Ασφάλεια από έλλειψη νερού: Η λειτουργία επιτήρησης θερμοκρασίας του συστήματος ρύθμισης απενεργοποιεί με ασφάλεια το DAIKIN EKHHP σε περίπτωση έλλειψης νερού. Στην εγκατάσταση δεν απαιτείται πρόσθετη ασφάλεια από έλλειψη νερού. Ωστόσο απαιτείται τακτικός έλεγχος της στάθμης πλήρωσης, για να εξασφαλίζεται η προβλεπόμενη λειτουργία. Αποφυγή ζημιών από εναποθέσεις ιζημάτων και διάβρωση: Τηρείτε τις απαιτήσεις του μπόιλερ (βλ. κεφ ). Εικόνα 4-5Υδραυλική σύνδεση - βλ. υπόμνημα Πίν. 4-2 (Παράδειγμα EKHHP500AA2V3 με ηλιακό σύστημα και προαιρετικό εξωτερικό θερμαντήρα) 1 Σύνδεση κρύου νερού 2 Δίκτυο διανομής ζεστού νερού 3 Προσαγωγή ηλιακού συστήματος ή για άλλη πηγή θερμότητας* 4 Επιστροφή ηλιακού συστήματος ή για άλλη πηγή θερμότητας* 7 Από τον πελάτη: Τάπα αντεπιστροφής, βαλβίδα αντεπιστροφής 7a Φρένα κυκλοφορίας (2 τεμ.) - συνιστώμενος πρόσθετος εξοπλισμός 8a Προσαγωγή ηλιακού συστήματος ή για άλλη πηγή θερμότητας* 8b Επιστροφή ηλιακού συστήματος ή για άλλη πηγή θερμότητας* 9 Αγωγός αερίου (ψυκτικό) 10 Αγωγός υγρού (ψυκτικό) CW Κρύο νερό DHW Ζεστό νερό EKHHP DAIKIN Εσωτερική μονάδα αντλίας θερμότητας EKSRPS4A DAIKINΜονάδα ελέγχου και αντλίας ηλιακού συστήματος* FLG FlowGuard - Ρυθμιστική βαλβίδα ηλιακού συστήματος με ένδειξη ροής* ERWQ Εξωτερική μονάδα αντλίας θερμότητας DAIKIN FLS FlowSensor FlowSensor - Μέτρηση ροής και θερμοκρασίας προσαγωγής ηλιακού συστήματος P K Αντλία κυκλώματος λέβητα* SK Πεδίο ηλιακών συλλεκτών* SV Από τον πελάτη: Βαλβίδα υπερπίεσης ασφαλείας W EX Εξωτερικός θερμαντήρας* * Προαιρετικά Πίν. 4-2 Υπόμνημα για Εικόνα 4-5 Οι σωληνώσεις νερού χρειάζονται καλή θερμομόνωση, για να αποφεύγονται οι απώλειες θερμότητας και η δημιουργία συμπυκνώματος (πάχος θερμομόνωσης τουλάχιστον 20 mm). 15

16 4 x Τοποθέτηση και εγκατάσταση Συνδέστε τον εύκαμπτο σωλήνα εκροής με το τεμάχιο σύνδεσης για υπερχείλιση ασφαλείας (βλ. Εικόνα 4-6 και Εικόνα 3-1, θέση 23). Χρησιμοποιήστε διαφανή εύκαμπτο σωλήνα εκροής (το νερό που εκρέει πρέπει να είναι ορατό). Συνδέστε τον εύκαμπτο σωλήνα εκροής σε εγκατάσταση αποχέτευσης με κατάλληλες διαστάσεις. Ο εύκαμπτος σωλήνας εκροής δεν θα πρέπει να διαθέτει μηχανισμό διακοπής ροής. 4.5 Δρομολόγηση αγωγών ψυκτικού Ελέγξτε αν απαιτείται τόξο συλλογής λαδιού. Είναι αναγκαίο, αν το DAIKIN EKHHP δεν έχει εγκατασταθεί στο ίδιο επίπεδο με την εξωτερική μονάδα αντλίας θερμότητας (Εικόνα 4-7, H O 10 m). Ανά 10 m διαφοράς ύψους πρέπει να τοποθετείται τόξο ανύψωσης λαδιού (Εικόνα 4-7, H = απόσταση μεταξύ δύο τόξων ανύψωσης λαδιού). Το τόξο συλλογής λαδιού είναι απαραίτητο μόνο στον αγωγό αερίου. Δρομολογήστε τους αγωγούς με μηχανισμό κύρτωσης και σε ικανοποιητική απόσταση από τα ηλεκτρικά καλώδια. Η συγκόλληση στους αγωγούς πρέπει να γίνεται μόνο με μικρή ροή αζώτου (επιτρέπεται μόνο η σκληρή συγκόλληση). Η θερμομόνωση στα σημεία σύνδεσης πρέπει να τοποθετείται μόνο μετά από την έναρξη λειτουργίας (για εντοπισμό τυχόν διαρροών). Δημιουργήστε συνδέσεις με αναδιπλωμένο χείλος και συνδέστε τις στις συσκευές( προσέξτε τη ροπή σύσφιξης, βλ. κεφ. 4.1). Εικόνα 4-6Τοποθέτηση εύκαμπτου σωλήνα εκροής στην υπερχείλιση ασφαλείας B Προαιρετικά: Σύνδεση εξωτερικών θερμαντήρων Για υποστήριξη της θέρμανσης ή ως εναλλακτική για την θέρμανση μέσω της αντλίας θερμότητας, στο DAIKIN EKHHP μπορούν να συνδεθούν εξωτερικοί θερμαντήρες (π.χ. ηλιακό σύστημα, λέβητας θέρμανσης αερίου ή πετρελαίου). Η θερμότητα που παράγεται από τον εξωτερικό θερμαντήρα πρέπει να διοχετεύεται στο θερμοσίφωνα χωρίς πίεση στο μπόιλερ DAIKIN EKHHP. Εκτελέστε την υδραυλική σύνδεση με έναν από τους δύο παρακάτω τρόπους: a) EKHHP(3/5)00AA2V3: χωρίς πίεση μέσω των συνδέσεων (προσαγωγή ηλιακού συστήματος και επιστροφή ηλιακού συστήματος) του μπόιλερ ζεστού νερού ή b) Μόνο EKHHP500AA2V3: μέσω του ενσωματωμένου εναλλάκτη θερμότητας του ηλιακού συστήματος με πίεση. Για τη θέση και τις διαστάσεις των συνδέσεων, ανατρέξτε στο Εικόνα 3-1 και στο Πίν Εκτελέστε την υδραυλική σύνδεση συστήματος σύμφωνα με την Εικόνα 4-5. Προσέξτε την προδιαγραφόμενη ροπή σύσφιξης (βλ. κεφ. 4.1) Δρομολογήστε τον αγωγό κατά τέτοιο τρόπο, ώστε να είναι δυνατή η άνετη τοποθέτηση του ηχομονωτικού καλύμματος μετά την εγκατάσταση. A E H A DAIKIN EWQ B DAIKINEKHHP C Αγωγός αερίου D Αγωγός υγρού E Τόξο συλλογής λαδιού H Ύψος μέχρι την 1η ελαιοπαγίδα (μέγ. 10 m) H O Διαφορά ύψους μεταξύ εξωτερικής μονάδας αντλίας θερμότητας και εσωτερικής μονάδας αντλίας θερμότητας. Εικόνα 4-7Τόξο συλλογής λαδιού για τον αγωγό ψυκτικού C D Ho 16

17 4 x Τοποθέτηση και εγκατάσταση 4.6 Δοκιμή πίεσης και πλήρωση κυκλώματος ψυκτικού ΚΊΝΔΥΝΟΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΉΣ ΕΠΙΒΆΡΥΝΣΗΣ! Σημαντικές πληροφορίες για το χρησιμοποιούμενο ψυκτικό. Όλο το σύστημα της αντλίας θερμότητας περιέχει ψυκτικό με φθοριωμένα αέρια θερμοκηπίου, τα οποία είναι επιβλαβή για το περιβάλλον αν διοχετευτούν στην ατμόσφαιρα. Τύπος ψυκτικού: R410A Τιμή GWP*: 2087,5 * GWP = Global Warming Potential (Δυναμικό πλανητικής αύξησης της θερμοκρασίας) Οι εργασίες σε σταθερά συστήματα ψύξης (αντλίες θερμότητας) και κλιματισμού πρέπει να εκτελούνται μόνο από άτομα που διαθέτουν ένα ισχύον στην Ευρώπη πιστοποιητικό εξειδίκευσης σύμφωνα με τον κανονισμό (της ΕΚ) με αρ. 303/2008 για τα αέρια F. Καταχωρήστε τη συνολική ποσότητα πλήρωσης του ψυκτικού στην παρεχόμενη ετικέτα επάνω στην εξωτερική μονάδα αντλίας θερμότητας (βλ. υποδείξεις στις οδηγίες εγκατάστασης της εξωτερικής μονάδας αντλίας θερμότητας). Ποτέ μην αφήνετε να διαφεύγει ψυκτικό στην ατμόσφαιρα - φροντίστε πάντα να το αναρροφάτε και να το ανακυκλώνετε με μια κατάλληλη συσκευή ανακύκλωσης. Δεν απαιτείται πρόσθετο ψυκτικό για τη βασική πλήρωση. Αυτό είναι ανεξάρτητο από το μήκος του αγωγού ανάμεσα στην εσωτερική και εξωτερική μονάδα. Εκτελέστε τη δοκιμή πίεσης με άζωτο. Χρησιμοποιήστε άζωτο 4.0 ή με υψηλότερη τιμή. Το μέγιστο μέχρι 40 bar. Όταν ο εντοπισμός διαρροών ολοκληρωθεί, αδειάστε εντελώς όλο το άζωτο. Εκκενώστε τους αγωγούς (βλ. οδηγίες εγκατάστασης της εξωτερικής μονάδας αντλίας θερμότητας). Ανοίξτε τελείως τις βαλβίδες φραγής στην εξωτερική μονάδα και σφίξτε τις ελαφρά. Τοποθετήστε ξανά τα καπάκια των βαλβίδων. 4.7 Πλήρωση εγκατάστασης από την πλευρά του νερού ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αν το DAIKIN EKHHP τεθεί σε λειτουργία ενώ το μπόιλερ δεν έχει γεμίσει πλήρως ή είναι άδειο, μπορεί να προκληθούν βλάβες στην συσκευή. Πληρώστε την DAIKIN EKHHP μετά την ολοκλήρωση όλων των εργασιών υδραυλικής εγκατάστασης. Τηρείτε την σειρά κατά την διαδικασία πλήρωσης. Η έναρξη λειτουργίας πρέπει να εκτελείται μόνο μετά την ολοκλήρωση όλων των εργασιών εγκατάστασης και την πλήρη πλήρωση του μπόιλερ. Λάβετε υπόψη σας τις υποδείξεις για τη σύνδεση νερού και την ποιότητα νερού σύμφωνα με το κεφ και Πλήρωση εναλλάκτη θερμότητας ζεστού νερού 1. Ανοίξτε τη βαλβίδα διακοπής στον αγωγό κρύου νερού. 2. Ανοίξτε τα σημεία λήψης ζεστού νερού, ώστε να επιτυγχάνεται η μέγιστη δυνατή ποσότητα λήψης. 3. Μετά την εκροή νερού από τα σημεία λήψης μην διακόψετε τη ροή κρύου νερού, για να εξαερωθεί πλήρως ο εναλλάκτης θερμότητας και να απομακρυνθούν τυχόν ρύποι ή υπολείμματα Πλήρωση μπόιλερ Βλ. κεφ Πληρώστε εναλλάκτη θερμότητας του κυματοειδούς σωλήνα πριν από το μπόιλερ. Πληρώστε επίσης τον εναλλάκτη θερμότητας για τη σύνδεση ενός προαιρετικού θερμαντήρα (Εικόνα 3-1, θέση 14, μόνο EKHHP500AA2V3), όταν δεν υπάρχει σύνδεση με προαιρετικό θερμαντήρα. Πρώτα πρέπει να πραγματοποιείται η πλήρωση αυτού του εναλλάκτη θερμότητας και του κυκλώματος θέρμανσης του συνδεδεμένου εξωτερικού θερμαντήρα. 17

18 4 x Τοποθέτηση και εγκατάσταση 4.8 Ηλεκτρική σύνδεση ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας και θανάσιμων τραυματισμών και εγκαυμάτων κατά το άγγιγμα των ηλεκτροφόρων μερών. Πριν από εργασίες σε ηλεκτροφόρα τμήματα, αποσυνδέστε όλα τα κυκλώματα ρεύματος από την τροφοδοσία ρεύματος (απενεργοποίηση εξωτερικού κεντρικού διακόπτη, ασφάλειας) και ασφαλίστε τα από ακούσια επανενεργοποίηση. Η δημιουργία ηλεκτρικών συνδέσεων και οι εργασίες σε ηλεκτρικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από τεχνικό προσωπικό με ηλεκτροτεχνική εκπαίδευση με τήρηση των ισχυόντων προτύπων και οδηγιών της επιχείρησης ηλεκτρισμού και αυτών των οδηγιών. Μην πραγματοποιείτε ποτέ δομικές τροπο ποιήσεις σε βύσματα ή άλλου είδους ηλεκτροτεχνικά εξαρτήματα του εξοπλισμού. Τα καλύμματα των συσκευών και τα καλύμματα συντήρησης πρέπει να τοποθετούνται ξανά αμέσως μετά το τέλος των εργασιών. Για όλα τα καλώδια που συνδέονται στο DAIKIN EKHHP πρέπει να διασφαλίζεται η αποφόρτιση έλξης στο περίβλημα του συστήματος ρύθμισης μέσω δεματικών καλωδίων (βλ. εικόνα 4-8 έως 4-10). Εικόνα 4-8Αποφόρτιση έλξης μέσω δεματικών καλωδίων ΠΡΟΣΟΧΗ! Στο περίβλημα του συστήματος ελέγχου του DAIKIN EKHHP μπορεί να προκύψουν υψηλές θερμοκρασίες κατά την λειτουργία. Αυτό μπορεί να προκαλέσει την αύξηση της θερμοκρασίας στα ηλεκτροφόρα σύρματα λόγω της αυτόματης θέρμανσής τους κατά τη λειτουργία. Συνεπώς, αυτοί οι αγωγοί πρέπει να έχουν θερμοκρασία συνεχόμενης χρήσης 90 C. Για τις ακόλουθες συνδέσεις χρησιμοποιήστε μόνο καλώδια με θερμοκρασία συνεχόμενης χρήσης 90 C: Εξωτερική μονάδα αντλίας θερμότητας Τροφοδοσία τάσηςbooster-heater Επαφές (Σύνδεση HT/NT/Smart Grid) Οι συνδέσεις δικτύου πρέπει να εκτελούνται ως ανεξάρτητα κυκλώματα ρεύματος. Τοποθετείτε τα καλώδια δικτύου, αισθητήρων και διαύλου δεδομένων ξεχωριστά. Χρησιμοποιείτε αποκλειστικά κανάλια καλωδίων με διαχωριστικά ή ανεξάρτητα κανάλια καλωδίων σε απόσταση τουλάχιστον 2 cm. Δεν επιτρέπονται διασταυρώσεις καλωδίων. Εικόνα 4-9Μανδάλωση κλιπ συγκράτησης και στερέωση καλωδίου με δεματικά καλωδίων. Εικόνα 4-10Ελέγξτε την ισχύ συγκράτησης της αποφόρτισης έλξης Σύνδεση EKHHP σε εξωτερική μονάδα αντλίας θερμότητας, σύνδεση δικτύου Booster-Heater (BSH) Ελέγξτε την τάση τροφοδοσίας (~230 V, 50 Hz). Διακόψτε την παροχή ρεύματος στα συγκεκριμένα κουτιά διακλάδωσης της ηλεκτρικής εγκατάστασης της κατοικίας. 18

19 4 x Τοποθέτηση και εγκατάσταση Εγκαταστήστε την εξωτερική μονάδα αντλίας θερμότητας. Δρομολογήστε το καλώδιο δικτύου και επικοινωνίας (4- σύρματο, τουλάχ. 0,75 mm²) ανάμεσα στην εξωτερική μονάδα αντλίας θερμότητας και το DAIKIN EKHHP. Συνδέστε το καλώδιο δικτύου και επικοινωνίας στην εξωτερική μονάδα αντλίας θερμότητας (βλ. σχετικές οδηγίες εγκατάστασης). Συνδέστε το DAIKIN EKHHP στην εξωτερική μονάδα αντλίας θερμότητας (βλ. Εικόνα 4-11). Δρομολογήστε το καλώδιο (3-σύρματο, >1,5 mm²) για την τροφοδοσία ρεύματος του θερμαντήρα ενίσχυσης ανάμεσα στο κιβώτιο διανομής της ηλεκτρικής εγκατάστασης της κατοικίας και το DAIKIN EKHHP. Συνδέστε το καλώδιο για την τροφοδοσία ρεύματος του θερμαντήρα ενίσχυσης στο DAIKIN EKHHP (βλ. Εικόνα 4-11). Συνδέστε το καλώδιο για την τροφοδοσία ρεύματος του θερμαντήρα ενίσχυσης στο κιβώτιο διανομής της ηλεκτρικής εγκατάστασης της κατοικίας (βλ. Εικόνα 4-11). Αν η εξωτερική μονάδα συνδεθεί σε σύνδεση υψηλής/χαμηλής χρέωσης ηλεκτρικού δικτύου, η επαφή ζεύξης χωρίς δυναμικό HT/NTτου δέκτη που αξιολογεί το σήμα χαμηλής χρέωσηςht/nt της επιχείρησης ηλεκτρισμού (EVU) πρέπει να συνδεθεί στις συνδέσεις GND/IN1 της DAIKINEKHHP (βλ. Εικόνα 4-12). Με τη ρύθμιση της παραμέτρου [7-00] > 0 απενεργοποιούνται συγκεκριμένα εξαρτήματα του συστήματος κατά τους χρόνους υψηλής χρέωσης (βλ. κεφ. 7.5). Ο τύπος της επαφής ζεύξης χωρίς δυναμικό GND/IN1 μπορεί να είναι επαφή ζεύξης για διακοπή ή επαφή ζεύξης για σύνδεση. a) Ο τύπος ως επαφή ζεύξης για σύνδεση απαιτεί την ρύθμιση της παραμέτρου [7-00] = 1. Όταν το σήμα χαμηλής χρέωσηςht/nt αποστέλλεται από την επιχείρηση ηλεκτρισμούevu, η επαφή μεταγωγής HT/NT κλείνει. Η εγκατάσταση τίθεται στην "Περιορισμένη λειτουργία". Εάν το σήμα σταλεί εκ νέου, η επαφή μεταγωγής χωρίς δυναμικό HT/NT ανοίγει και η εκτελείται επανεκκίνηση της μονάδας. b) Ο τύπος ως επαφή ζεύξης για διακοπή απαιτεί την ρύθμιση της παραμέτρου [7-00] = 2. Όταν το σήμα χαμηλής χρέωσηςht/nt αποστέλλεται από την επιχείρηση ηλεκτρισμούevu, η επαφή μεταγωγής HT/NT ανοίγει. Η εγκατάσταση τίθεται στην "Περιορισμένη λειτουργία". Αν το σήμα σταλεί ξανά, η επαφή μεταγωγής χωρίς δυναμικό HT/NT κλείνει και η εγκατάσταση τίθεται ξανά σε λειτουργία. HT/NT Σύνδεση υψηλής/χαμηλής χρέωσης ηλεκτρικού δικτύου (Παραλήπτης EVU) SG Smart Grid - Σύνδεση (Παραλήπτης EVU) GND+IN1 Σύνδεση επαφής μεταγωγής HT/NT σε EKHHP GND+IN2 Σύνδεση επαφής μεταγωγής Smart Grid σε EKHHP X2M Πλακέτα ακροδεκτών στο EKHHP Εικόνα 4-12Ηλεκτρική σύνδεση HT/NTκαι επαφή μεταγωγής Smart Grid Σύνδεση Παραλήπτης EVU (έξυπνος ρυθμιστής Smart Grid - SG) ERWQ02AAV3 Εξωτερική μονάδα αντλίας θερμότητας X1M Πλακέτα ακροδεκτών σε EKHHP Εικόνα 4-11Σύνδεση ηλεκτρικού δικτύου με το DAIKINEKHHP Με την απενεργοποίηση της εξωτερικής μονάδας αντλίας θερμότητας μέσω ενός κυκλώματος που προδιαγράφεται από την επιχείρηση ηλεκτρισμού (EVU), η προβλεπόμενη λειτουργία DAIKIN EKHHP απενεργοποιείται. Η πλήρης απενεργοποίηση της εξωτερικής μονάδας αντλίας θερμότητας αποτελεί προαιρετική εγκατάσταση και πρέπει να εκτελείται μόνο από ειδικευμένους τεχνικούς Σύνδεση υψηλής/χαμηλής χρέωσης ηλεκτρικού δικτύου (HT/NT) Μόλις αυτή η λειτουργία ενεργοποιηθεί μέσω της παραμέτρου [7-00] = 3 (βλ. κεφ ), η αντλία θερμότητας ρυθμίζεται σε θέση ετοιμότητας, κανονική λειτουργία ή λειτουργία επαυξημένης θερμοκρασίας, ανάλογα με το σήμα της επιχείρησης ηλεκτρισμού. Συνδέστε τις επαφές μεταγωγής δίχως δυναμικό HT/NT + SG του παραλήπτη EVU στις συνδέσεις της πλακέτας ακροδεκτών (GND+IN1) / (GND+IN2) της DAIKIN EKHHP (βλ. Εικόνα 4-12). Όταν ενεργοποιηθεί η λειτουργία Smart Grid, η λειτουργία HT/NT απενεργοποιείται αυτόματα. Η λειτουργία της αντλίας θερμότητας ποικίλει ανάλογα με την τιμή της παραμέτρου [7-00] (βλ. Πίν. 7-3) Προαιρετικά: Σύνδεση εξωτερικών θερμαντήρων Κατά τη χρήση ενός εξωτερικού θερμαντήρα είναι δυνατή η σύνδεσή του μέσω μιας επαφής μεταγωγής δίχως δυναμικό (HT/NT) στη DAIKIN EKHHP. Εάν η επαφή μεταγωγής δίχως δυναμικό κλείσει μέσω ενός εξωτερικού θερμαντήρα, η DAIKIN EKHHP μειώνει τη δική της παραγωγή θερμότητας, δίνοντας προτεραιότητα στον εξωτερικό θερμαντήρα (για ρυθμίσεις βλ. κεφ ). GND + IN1 Σύνδεση επαφής μεταγωγής δίχως δυναμικό σε EKHHP WEX Εξωτερικός θερμαντήρας X2M Πλακέτα ακροδεκτών στο EKHHP Εικόνα 4-13Ηλεκτρική σύνδεση εξωτερικών θερμαντήρων 19

20 5 x Έναρξη λειτουργίας 5 Έναρξη λειτουργίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η ακατάλληλη λειτουργία του DAIKIN EKHHP μπορεί να θέσει σε κίνδυνο τη ζωή και τη σωματική ακεραιότητα ατόμων και να επηρεάσει τη λειτουργία. Η έναρξη λειτουργίας της αντλίας θερμότητας ζεστού νερού DAIKIN πρέπει να εκτελείται αποκλειστικά από εξουσιοδοτημένους και καταρτισμένους τεχνικούς συστημάτων θέρμανσης. ΠΡΟΣΟΧΗ! Η ακατάλληλη λειτουργία του DAIKIN EKHHP μπορεί να οδηγήσει σε υλικές και περιβαλλοντικές ζημίες. Για αποφυγή προϊόντων διάβρωσης και εναποθέσεων ιζημάτων, λάβετε υπόψη σας τους σχετικούς τεχνικούς κανονισμούς. Ελάχιστες απαιτήσεις για την ποιότητα του νερού πλήρωσης και επαναπλήρωσης: Σκληρότητα νερού (ασβέστιο και μαγνήσιο, υπολογίζεται ως ανθρακικό ασβέστιο): 3 mmol/l Αγωγιμότητα: 1500 (ιδανική τιμή: 100) μs/cm Χλωρίδιο: 250 mg/l Θειική ένωση: 250 mg/l Τιμή ph: 6,5-8,5. Αν οι ελάχιστες απαιτήσεις για την ποιότητα του νερού που αναφέρονται παραπάνω δεν εξασφαλίζονται από την επιχείρηση ύδρευσης, πρέπει να λάβετε μέτρα για την επεξεργασία του νερού. Η ποιότητα του νερού χρήσης πρέπει να ανταποκρίνεται στην οδηγία της Ε.Ε. 98/83 EC και τις τοπικά ισχύουσες προδιαγραφές. ΠΡΟΣΟΧΗ! Αν ο DAIKINEKHHP τεθεί σε λειτουργία ενώ το μπόιλερ δεν έχει γεμίσει πλήρως, αυτό μπορεί να οδηγήσει σε μείωση της απόδοσης της θέρμανσης ή καταστροφή του ενσωματωμένου θερμαντήρα ενίσχυσης (BSH) και να προκαλέσει ηλεκτρική βλάβη. Το DAIKIN EKHHP πρέπει να λειτουργεί μόνο με εντελώς γεμάτο μπόιλερ. 5.1 Έναρξη λειτουργίας Προϋποθέσεις: Το DAIKIN EKHHP είναι εγκατεστημένο και πλήρως συνδεδεμένο. Το κύκλωμα ψυκτικού έχει αφυγρανθεί και έχει γεμίσει με την προδιαγραφόμενη ποσότητα ψυκτικού. Το δίκτυο διανομής ζεστού νερού έχει εξαερωθεί και έχει ολοκληρωθεί η πλήρωση στη σωστή πίεση (βλ. κεφάλαιο 4.7). Το μπόιλερ είναι γεμάτο μέχρι το χείλος υπερχείλισης (βλ. κεφ.9.2). Ο προαιρετικός πρόσθετος εξοπλισμός έχει τοποθετηθεί και συνδεθεί. Εφόσον το DAIKIN EKHHP τοποθετηθεί και συνδεθεί πλήρως, θα πρέπει ενδεχομένως να προσαρμοστεί μόνο μια φορά στο περιβάλλον της εγκατάστασης από έναν καταρτισμένο τεχνικό (διαμόρφωση προαιρετικού πρόσθετου εξοπλισμού, ρύθμιση παραμέτρων). Όταν η διαμόρφωση ολοκληρωθεί, η εγκατάσταση είναι έτοιμη για λειτουργία και μπορεί να ρυθμιστεί εξατομικευμένα από τον χρήστη. Ο τεχνικός θέρμανσης πρέπει να ενημερώσει τον χρήστη για τον χειρισμό της εγκατάστασης, καθώς και να καταρτίσει και να συμπληρώσει το πρωτόκολλο έναρξης λειτουργίας Έναρξη λειτουργίας εγκατάστασης Ελέγξτε όλα τα σημεία της παρεχόμενης λίστας σημείων ελέγχου. Πρωτοκολλήστε το αποτέλεσμα του ελέγχου. Ενεργοποιήστε την παροχή ηλεκτρικού ρεύματος στο κιβώτιο διανομής της ηλεκτρικής εγκατάστασης της κατοικίας για την αντλία θερμότητας ζεστού νερού DAIKIN. Ενεργοποιήστε το DAIKIN EKHHP. Εκτελέστε μία δοκιμαστική λειτουργία: Εμφάνιση θερμοκρασιών (βλ. κεφ ). Ελέγξτε την λειτουργία θέρμανσης νερού. Επιλέξτε μια υψηλή ονομαστική τιμή θερμοκρασίας του ζεστού νερού, προκειμένου να ενεργοποιηθεί η λειτουργία θέρμανσης (βλ. κεφ ). Υπογράψτε την λίστα σημείων ελέγχου μαζί με τον χρήστη. Μόνον εφόσον όλα τα σημεία της λίστας σημείων ελέγχου μπορούν να απαντηθούν με Ναι, επιτρέπεται η εκκίνηση λειτουργίας της αντλίας θερμότητας ζεστού νερού DAIKIN και η παράδοσή της στον χρήστη. 20

21 5 x Έναρξη λειτουργίας Λίστα σημείων ελέγχου για την έναρξη λειτουργίας 1. DAIKIN EKHHP Πραγματοποιήθηκε η εγκατάσταση σύμφωνα με τις απαιτήσεις και τις οδηγίες στο κεφ. 4 και δίχως να εντοπιστούν ζημίες; Ναι 2. Έχει τηρηθεί η ελάχιστη απόσταση 1 m του DAIKIN EKHHP από άλλες πηγές θερμότητας (>80 C); Ναι 3. Booster-Heater: Η σύνδεση δικτύου ανταποκρίνεται στις προδιαγραφές και η τάση δικτύου είναι 230 Volt, 50 Hz; Έχει τοποθετηθεί ένας διακόπτης προστασίας από ρεύμα διαρροής σύμφωνα με τις εκάστοτε ισχύουσες προδιαγραφές της χώρας εγκατάστασης; Ναι Ναι 4. Έχει γίνει πλήρωση και εξαέρωση του εναλλάκτη θερμότητας για θέρμανση νερού χρήσης στο DAIKIN EKHHP; Ναι 4.1 Μόνο EKHHP500AA2V3: Πληρώθηκε ο εναλλάκτης θερμότητας για τη σύνδεση ενός προαιρετικού θερμαντήρα; Ναι 5. Έχει γεμίσει το μπόιλερ με νερό μέχρι το χείλος υπερχείλισης; Ναι 6. Έχει συνδεθεί η σύνδεση υπερχείλισης ασφαλείας με έναν ελεύθερο αγωγό αποχέτευσης; Ναι 7. Είναι η πίεση από την πλευρά νερού χρήσης < 6 bar; Ναι 8. Είναι στεγανές όλες οι υδραυλικές συνδέσεις (καμία διαρροή); Ναι 9. Ρυθμίστηκαν οι παράμετροι σύμφωνα με τα κατασκευαστικά δεδομένα, τον πιθανό εξοπλισμό σύνδεσης και προδιαγραφόμενες ρυθμίσεις του χρήστη; Ναι 10. Η παράμετρος [7-02] ρυθμίστηκε στην τιμή 0; Ναι 11. Λειτουργεί η εγκατάσταση χωρίς ελλείψεις; Ναι 12. Παραδόθηκε το εγχειρίδιο χρήσης και κατατοπίστηκε ο ιδιοκτήτης; Ναι Τόπος και ημερομηνία: Υπογραφή εγκαταστάτη: Υπογραφή χρήστη: 21

22 6 x Τερματισμός λειτουργίας 6 Τερματισμός λειτουργίας Εκκένωση μπόιλερ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Με το άνοιγμα της σύνδεσης επιστροφής του ηλιακού συστήματος, καθώς και των συνδέσεων θέρμανσης και ζεστού νερού, υπάρχει κίνδυνος εγκαυμάτων και πλημμύρας από την εκροή καυτού νερού. Το μπόιλερ πρέπει να εκκενώνεται μόνο όταν έχει κρυώσει για επαρκές χρονικό διάστημα, με κατάλληλη διάταξη για ασφαλή διοχέτευση και/ή συγκέντρωση του νερού που εκρέει, με κατάλληλη ένδυση προστασίας. Αποσυνδέστε το DAIKINEKHHP από την τροφοδοσία ρεύματος. Αποσυναρμολογήστε το τεμάχιο σύνδεσης (Εικόνα 6-1, θέση C) από την υπερχείλιση ασφαλείας (Εικόνα 6-1, θέση B). Συνδέστε τον εύκαμπτο σωλήνα εκροής στο τεμάχιο σύνδεσης εύκαμπτου σωλήνα (θέση C) και δρομολογήστε τον σε ένα σημείο εκροής τουλάχιστον στο ύψος του δαπέδου. Εναλλακτικά μπορείτε να χρησιμοποιήσετε την προαιρετική KFE-Σύνδεση πλήρωσης (KFE BA). 6.1 Προσωρινή ακινητοποίηση ΠΡΟΣΟΧΗ! Μια ακινητοποιημένη αντλία θερμότητας ζεστού νερού μπορεί να παγώσει σε περίπτωση ψύχους και να υποστεί βλάβη. Η ακινητοποιημένη αντλία θερμότητας ζεστού νερού πρέπει να εκκενώνεται από την πλευρά του νερού σε περίπτωση παγετού. Αν δεν γίνει εκκένωση στην αντλία θερμό τητας ζεστού νερού, σε περίπτωση παγετού πρέπει να εξασφαλίζεται η τροφοδοσία ρεύματος και ο εξωτερικός κεντρικός διακόπτης να παραμένει ενεργοποιημένος. Αν το DAIKINEKHHP δεν είναι απαραίτητο για μεγάλο χρονικό διάστημα, μπορεί να ακινητοποιηθεί προσωρινά. Η DAIKIN, ωστόσο, συνιστά να μην αποσυνδέετε την εγκατάσταση από την τροφοδοσία ρεύματος, αλλά απλά να την απενεργοποιείτε (πατήστε το πλήκτρο ). Σε αυτή την περίπτωση, η εγκατάσταση προστατεύεται από παγετό. Αν η τροφοδοσία ρεύματος δεν εξασφαλίζεται σε περίπτωση κινδύνου για παγετό, θα πρέπει να γίνει πλήρης εκκένωση στο DAIKINEKHHP από την πλευρά του νερού. Αν ο κίνδυνος παγετού αφορά μόνο λίγες ημέρες και η τροφοδοσία ρεύματος είναι αμφίβολη, η εκκένωση του μπόιλερ DAIKINEKHHP από την πλευρά του νερού μπορεί να αποφευχθεί χάρη στην εξαιρετική θερμομόνωση, εφόσον η θερμοκρασία του μπόιλερ ελέγχεται τακτικά και δεν πέφτει κάτω από τους +3 C. Προστασία από παγετό για το συνδεδεμένο σύστημα κατανομής θέρμανσης δεν υπάρχει! B Υπερχείλιση ασφαλείας C Τεμάχιο σύνδεσης εύκαμπτου σωλήνα για υπερχείλιση ασφαλείας E Βιδωτός σύνδεσμος Εικόνα 6-1Τοποθέτηση εύκαμπτου σωλήνα εκροής Αφαιρέστε το έλασμα κάλυψης στη σύνδεση πλήρωσης και εκκένωσης. Προαιρετικά: Αφαίρεση εξαρτήματος σύνδεσης από την υπερχείλιση ασφαλείας Τοποθετήστε κατάλληλη λεκάνη συγκέντρωσης κάτω από τη σύνδεση πλήρωσης και εκκένωσης. Αφαιρέστε τον βιδωτό σύνδεσμο (Εικόνα 6-3, θέση E) από την σύνδεση πλήρωσης και εκκένωσης, καθώς και το πώμα (Εικόνα 6-3, θέση F) και βιδώστε αμέσως το προσυναρμολογημένο βιδωτό εξάρτημα εύκαμπτου σωλήνα (Εικόνα 6-1, θέση C) στην σύνδεση πλήρωσης και εκκένωσης (Εικόνα 6-3). E Εικόνα 6-2Ξεβίδωμα βιδωτού συνδέσμου 22
