1 ορυκτές θερμομονωτικές πλάκες Oικολογική και σίγουρη θερμομόνωση

2 ΣυΝ ΑΠΟΣΠώΜΕΝΟ ΤΜήΜΑ ΜΕ ΒΑΣΙΚέΣ ΟΔΗΓίΕΣ ΤΕΛΕυΤΑίΑ ΣΕΛίΔΑ!ΣΤΗΝ ορυκτή σύνθεση διαπνεόμενο οικολογικό θερμομονωτικό εγγύηση ποιότητας ανακυκλώσιμο απορροφά τον θόρυβο στερεά επιφάνεια εύκολη επεξεργασία άφλεκτο Περιεχόμενα: Γενικές πληροφορίες 1 Πλεονεκτήματα 2 Διαστάσεις και τεχνικά χαρακτηριστικά 3 Ο κύκλος 5 εσωτερικής θερμομόνωσης 6 εσωτερικής θερμομόνωσης οροφών 8 θερμομόνωσης προσόψεων 10 Οδηγίες μεταφοράς και αποθήκευσης 13 Βασικές οδηγίες εργασίας 14

3 οικολογική και σίγουρη θερμομόνωση Οι ορυκτές θερμομονωτικές πλάκες είναι ένα εντελώς νέο, μοναδικό προϊόν για την κυπριακη οικοδομική αγορά. Οι νέες μονωτικές πλάκες κατασκευάζονται από εντελώς φυσικές πρώτες ύλες - τσιμέντο, ασβέστη, άμμο και νερό, βάσει τεχνολογίας άνευ υπολειμμάτων, φιλική προς το περιβάλλον. Στην Ευρώπη η χρησιμοποιείται ήδη πάνω από 15 χρόνια, καθώς με το πρωτότυπο αυτό υλικό μέχρι τώρα έχουν απομονωθεί επιφάνειες εμβαδού πάνω από 4 εκατομμυρίων τετραγωνικών μέτρων. Η Βουλγαρία είναι η δεύτερη χώρα του κόσμου στην οποία παρασκευάζεται αυτό το πρωτότυπο υλικό. Οι νέες θερμομονωτικές πλάκες είναι άφλεκτες, ατμοδιαπερατές, δεν περιέχουν ίνες και είναι ανθεκτικές στην πίεση. Οι πλάκες παρέχουν όχι μόνο πρόσθετη θερμομόνωση, κάτι παραπάνω η ικανότητα τους να «αναπνέουν» δημιουργεί ένα υγιές μικροκλίμα που βοηθά για την πρόληψη εμφάνισης μούχλας στους εσωτερικούς χώρους. ορυκτές θερμομονωτικές πλάκες 1

4 Πλεονεκτήματα Οικολογικό Η ορυκτές, μη περιέχοντες ίνες θερμομονωτικές πλάκες αποτελούνται από εντελώς φυσικές πρώτες ύλες τσιμέντο, άμμο, ασβέστη και νερό. Τα ελάχιστα σε ποσότητα και ανεξάντλητα στη φύση συστατικά οδηγούν στη δημιουργία ενός οικολογικού μονωτικού υλικού, τα θετικά χαρακτηριστικά του οποίο δεν εξαντλούνται μόνο με τις άριστες θερμομονωτικές του ιδιότητες. Θερμομόνωση Οι θερμομονωτικές πλάκες έχουν δηλωθέν συντελεστή θερμοαγωγιμότητας λ = 0,043 W/mK. Η θερμομόνωση με δεν οδηγεί μόνο στη μείωση των μηνιαίων λογαριασμών θέρμανσης και ψύξης, αλλά αυξάνει και την αξία του ακινήτου. Πυροπροστασία Οι νέες μονωτικές πλάκες διαθέτουν την υψηλότερη κατηγορία ακαυστότητας A1. Είναι ιδιαίτερα κατάλληλες για μέρη αυξημένου κινδύνου πυρ- καγιάς. Βασικό τους πλεονέκτημα είναι ότι σε περίπτωση πυρκαγιάς, σε αντίθεση με άλλα θερμομονωτικά υλικά, δεν αναφλέγονται και δεν απελευθερώνουν βλαβερά για τον άνθρωπο και το περιβάλλον αέρια. Οι επενδεδυμένοι με τοίχοι αυξάνουν την ασφάλεια των περιβεβλημένων χώρων από άποψη πυρασφάλειας. Προστασία κατά της μούχλας Οι καλές θερμομονωτικές ιδιότητες του υλικού, σε συνδυασμό με την πορώδη δομή του ελαχιστοποιούν σε μεγάλο βαθμό την εμφάνιση μούχλας στους χώρους. Η εσωτερική θερμομόνωση ρυθμίζει την υγρασία στο χώρο χάρη στην ικανότητά του να προσροφά τις υγρές εξατμίσεις κατά τη διάρκεια των αιχμών τους και να τις αποβάλλει αργά πίσω στο χώρο όταν η σχετική υγρασία ελαττωθεί. Η ικανότητα του υλικού να διαπνέει συμβάλλει για την ανάπτυξη υγιεινού μικροκλίματος και άνεσης στο χώρο. Εύκολη επεξεργασία Η χαμηλή πυκνότητα και σκληρή επιφάνια των ορυκτών θερμομονωτικών πλακών βοηθάει στην εύκολη επιτόπου επεξεργασία χωρίς τη χρίση ειδικών εργαλείων. Για την τοποθέτηση του υλικού χρειάζεται μόνο ελαφρύ διάλυμα. Σκληρή πρόσοψη Η σκληρότητα του υλικού επιτρέπει την σταθεροποίηση τις πλάκες με κόλα και κάλυψη με σοβά μόνο. Μεγάλη διάρκεια Οι ορυκτές θερμομονωτικές πλάκες δεν παλαιώνουν, δηλαδή δεν παρατηρούνται ουσιώδες αλλαγές στην ποιότητα και στη δομή τους με το πέρασμα του χρόνου. 2

5 Διαστάσεις και τεχνικά χαρακτηριστικά Διαστάσεις πλακών d x l x h (χιλ) Ποσότητα σε πακέτο (μ 3 ) (τεμ.) Επιφάνεια κάλυψης από 1 πακέτο (μ 2 ) 50х600х500* 1, х600х500 1, х600х500 1, ,20 125х600х500 1, ,40 150х600х500 1, ,00 200х600х500 1, ,60 Προορισμός Περιγραφή του προϊόντος Πεδία εφαρμογής** Χαρακτηριστικά Περιγραφή Άκαυστες ορυκτές θερμομονωτικές πλάκες, πρώτες ύλες - ασβέστη, τσιμέντο, άμμο και νερό. Εσωτερική μόνωση οροφών Εσωτερική μόνωση χώρων Εξωτερική μόνωση Μόνωση στοιχείων από οπλισμένο σκυρόδεμα Τεχνικά στοιχεία Συντελεστής θερμοαγωγιμότητας λd W/(mK) 0,043 Ειδική θερμική χωρητικότητα C J/(kgK) 850 Πυκνότητα kg/m 3 Μεταξύ 100 και 115 Ατμοδιαπερατότητα μ 3 Συντελεστής απορρόφησης ήχου α w μ 0,35 Κατηγορία αντίδρασης σε φωτιά κατηγορία 1 άφλεκτο Απορρόφηση νερού (βραχυπρόθεσμα) kg/m 2 <2.0 (ΕΝ 1609:1996+Α1:2006) Αντοχή σε πίεση kpa >350 Διαστάσεις των πλακών mm 600 x 500 Πάχη mm Αντίσταση σε θερμοπερατότητα R D (m 2 K)/W 1,16 1,74 2,33 2,91 3,49 4,65 Απαραίτητα εργαλεία Μυστρί κολλητικού διαλύματος Πριόνι Τριβίδι Μυστρί Αναδευτήρας Πρόσθετα προϊόντα Ελαφρύ διάλυμα κόλλησης και σοβαντίσματος Πλέγμα Ούπα στήριξης * Δεν προσφέρεται για εξωτερικό θερμομονωτικό σύστημα Multipor. ** Να συμβουλεύεστε πάντα με τους ειδικούς της εταιρείας. Ορυκτές θερμομονωτικές πλάκες 3

6 4

7 250 mm Ο κύκλος μια γρήγορη ματιά στην αποδοτική θερμομόνωση Αυτόκλειστο κυψελωτό σκυρόδεμα με λ = 0,11 W/mK 300 mm 200 mm mm 250 mm λ = 0,79 W/mK mm Τοιχοποιία από στερεά τούβλα με mm mm mm mm mm mm με σκυρόδεμα κυψελωτό 0,16 λ = W/mK 250 mm Τοιχοποιία από κούφια τούβλα με λ = 0,52 W/mK Τοίχωμα από οπλισμένο σκυρόδεμα με λ = 1,63 W/mK Πέτρινη τοιχοποιία αμμόλιθος με λ = 2,04 W/mK 400 mm 400 mm 400 mm 600 mm Πέτρινη τοιχοποιία ασβεστόλιθος με λ = 1,16 W/mK 200 mm 600 mm λ = 3,49 W/mK Πέτρινη τοιχοποιία γρανίτης με Όλα τα τοιχώματα είναι σοβαντισμένα με τσιμεντοειδές σοβά εσωτερικά και εξωτερικά ενώ στο πέτρινο τοίχωμα μόνο εσωτερικά. Οι υπολογισμοί έγιναν υπό τις ακόλουθες συνθήκες: 23 ο C και 50% υγρασία του εσωτερικού αέρα. U - συντελεστής θερμοπερατότητας του τοιχώματος πριν τη μόνωση σε W/m 2 K.. Πάχος της μόνωσης σε χιλιοστά. U - συντελεστής θερμοπερατότητας του τοιχώματος μετά τη μόνωση σε W/m 2 K. Ορυκτές θερμομονωτικές πλάκες 5

8 Εσωτερική θερμομόνωση λ = W/mK εσωτερικής θερμομόνωσης Γιατί εσωτερική θερμομόνωση? Αύξηση της ενεργειακής απόδοσης των κτιρίων - πολιτιστικών μνημείων ή τέτοιων των οποίων για άλλο λόγο δεν επιτρέπεται να τροποποιηθεί η πρόσοψη, μπορεί να γίνει μόνο με την τοποθέτηση εσωτερικής θερμομόνωσης. 6

9 ΜΕΙΩΜΕΝΑ έξοδα για θέρμανση ΜΕΙΩΜΕΝΗ πιθανότητα πυρκαγιάς ΜΕΙΩΜΕΝΗ πιθανότητα εμφάνισης μούχλας Το σωστό υλικό Για την θερμομόνωση των εσωτερικών τοιχωμάτων πολύ σημαντική είναι η επιλογή του σωστού υλικού για να αποφευχθούν οι δυσάρεστες συνέπιες όπως η συγκράτηση υγρασίας στους τοίχους και στη συνέχεια η εμφάνιση μούχλας στους χώρους Η ικανότητα του να διαπνέει σας εξασφαλίζει ένα υγιεινό μικροκλίμα στο χώρο και ελαττώνει την πιθανότητα εμφάνισης μούχλας. Τοποθέτηση Οι ακριβείς διαστάσεις, η χαμηλή πυκνότητα και η σκληρή επιφάνεια των ορυκτών πλακών κάνουν την τοποθέτηση τους εύκολη και γρήγορη. Οι πλάκες σταθεροποιούνται απευθείας στον τοίχο με την χρίση κολλητικού διαλύματος, που απλώνεται σε όλη την επιφάνια της πλάκας. Μετά την κόλληση του στον τοίχο, η επιφάνια επεξεργάζεται ξανά με κολλητικό διάλυμα και μετά τοποθετείται το πλέγμα που φιξάρεται στο κολλητικό διάλυμα. Τέλος τοποθετείται κατάλληλος διακοσμητικός σοβάς ή μπογιά. Σιδηρόπλεγμα Ορυκτές θερμομονωτικές πλάκες Kολλητικό διάλυμα Υπάρχον τοίχωμα Επιπεδωτική στρώση Ορυκτές θερμομονωτικές πλάκες 7

10 Εσωτερική θερμομόνωση οροφών λ = W/mK Εσωτερικής θερμομόνωση οροφών Οι πλάκες είναι εξαιρετικά κατάλληλες για τη μόνωση οροφών μεταξύ χώρων διαφορετικής λειτουργικής θερμοκρασίας. Εκτός βελτίωσης της ενεργητικής αποδοτικότητας των χώρων, οι πλάκες προσφέρουν και πρόσθετη προστασία από πυρκαγιά. 8

11 Ζεστά δάπεδα Σημαντική μείωση θερμικών απωλειών επιτυγχάνεται όχι μόνο με την μόνωση των εξωτερικών τοιχωμάτων. Πολύ συχνά η αιτία για τις μεγάλες απώλειες θερμότητας είναι τα μη μονωμένα δάπεδα και οροφές. Αυτό οδηγεί όχι μόνο σε αύξηση των δαπανών για θέρμανση, αλλά και σε μη άνετες συνθήκες κατοίκησης. Η πρόσθετη μόνωση στις οροφές των υπόγειων χώρων που συνορεύουν με κατοικίες βελτιώνει την άνεση και παρέχει πρόσθετη ασφάλεια πυρός. Πυροπροστασία υπόγειων γκαράζ Στα υπόγεια γκαράζ η πρόσθετη άφλεκτη θερμομόνωση αυξάνει την πυροπροστασία των χώρων. Η διαθέτει την υψηλότερη κατηγορία ανθεκτικότητας στη φωτιά και σε περίπτωση πυρκαγιάς, δεν εκπέμπει τοξικά αέρια. Εκτός από την πρόληψη της φωτιάς με μονωτικές πλάκες μειώνονται τα επίπεδα του θορύβου στο κτίριο διότι η πορώδη δομή του υλικού συμβάλλει στην προσρόφηση του θορύβου και παρεμποδίζεται το πέρασμα του στους άνω ορόφους. Εύκολη τοποθέτηση Και εδώ, όπως και στην εσωτερική μόνωση, η τοποθέτηση των μονωτικών πλακών είναι γρήγορη και εύκολη. Η στερεά δομή του υλικού επιτρέπει και την εύκολη επεξεργασία τους στα επιθυμητά σχήματα και μεγέθη. Χάρη στις ακριβείς διαστάσεις και στη χαμηλή πυκνότητα οι πλάκες μπορούν να τοποθετούνται και σε χώρους με υψηλές οροφές. Η διαδικασία τοποθέτησης των πλακών είναι όπως και στην εσωτερική μόνωση. Το υπόστρωμα πρέπει να είναι καθαρό και ξεσκονισμένο. Εάν η επιφάνεια είναι επίπεδη, οι πλάκες κολλιούνται εφαρμόζοντας κόλλα σε όλη την επιφάνειά τους. Εάν η επιφάνεια είναι ανώμαλη ή ανεπαρκώς στερεά χρειάζεται να γίνει πρόσθετο φιξάρισμα με ούπα στο συγκολλητικό διάλυμα. Και εδώ το συγκολλητικό διάλυμα μπορεί να χρησιμοποιηθεί ως στρώμα φινιρίσματος, ενισχυμένο με πλέγμα. Υπάρχουσα κατασκευή Ορυκτές θερμομονωτικές πλάκες συγκολλητικό διάλυμα Ορυκτές θερμομονωτικές πλάκες 9

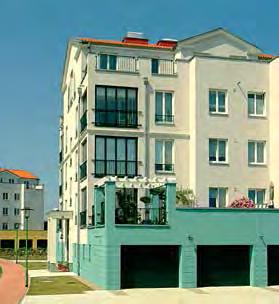

12 Εξωτερική θερμομόνωση λ = W/mK Еξωτερικής θερμομόνωσης Η συνεχή αύξηση των δαπανών για θέρμανση και ψύξη αναγκάζει τους ιδιοκτήτες παλαιών κατοικιών να τοποθετούν πρόσθετη μόνωση στα σπίτια τους. Την ίδια στιγμή τα νεόδμητα κτίρια υποχρεούνται να ανταποκρίνονται στα όλο και πιο αυστηρά και αυξανόμενα κριτήρια ενεργειακής αποδοτικότητας. Το συνδυασμένο θερμομονωτικό σύστημα ορυκτής προέλευσης προσφέρει την καλύτερη λύση και στις δυο περιπτώσεις. 10

13 Γρήγορα και εύκολα Η στερεά δομή και οι ακριβείς διαστάσεις των ορυκτών θερμομονωτικών πλακών επιτρέπουν την εύκολη τους τοποθέτηση με ελάχιστα μέσα και κόπους. Υπάρχον τοίχωμα Ορυκτές θερμομονωτικές πλάκες Ελαφρύ διάλυμα Ασφαλές Οι πλάκες διαθέτουν την υψηλότερη κατηγορία ανθεκτικότητας στη φωτιά και σε περίπτωση πυρκαγιάς εμποδίζουν την εξάπλωση της φωτιάς. Και όχι μόνο αυτό σε αντίθεση με άλλα θερμομονωτικά υλικά, σε περίπτωση πυρκαγιάς, οι πλάκες δεν εκπέμπουν βλαβερές για τον άνθρωπο και το περιβάλλον αέρια. Μεγάλη διάρκεια ζωής Ούπα για στερέωσης Συδηρόπλεγμα Τελειωτική ατμοδιαπερατή μεμβράνη Η ομογενή και σκληρή επιφάνεια των θερμομονωτικών πλακών βοηθάει στην διατήρηση της ακεραιότητας της πρόσοψης και μειώνει τα έξοδα για την περαιτέρω συντήρησή της. Κολόνα από οπλισμένο σκυρόδεμα Ορυκτές θερμομονωτικές πλάκες Σιδηρόπλεγμα Μόνωση στοιχείων από οπλισμένο σκυρόδεμα Για να μειώσουμε την επίδραση των θερμογέφυρων, δύναται οι ορυκτές θερμομονωτικές πλάκες να χρησιμοποιούνται ως μόνωση στοιχείων από οπλισμένο σκυρόδεμα. Παρατήρηση: Να χρησιμοποιείται ως εξωτερική θερμομόνωση μόνο σε εγκεκριμένα συστήματα εξωτερικής θερμομόνωσης. Ορυκτές θερμομονωτικές πλάκες 11

14 Σημειώσεις

15 ΟΔΗΓΙΕΣ μεταφοράς και αποθήκευσης Μεταφορά Αποθήκευση ΝΑΙ! ΟΧΙ! ΟΙ ΠΑΛΕΤΕΣ ΝΑ ΑΠΟΘΗΚΕυΕΤΑΙ ΜΕ ΤΗ ΣυΣΚΕυΑΣΙΑ ΜΕΧΡΙ ΤΗ ΣΤΙΓΜΗ ΤΗΣ ΧΡΙΣΗΣ.! Ορυκτές θερμομονωτικές πλάκες 13

16 ΒΑΣΙΚΕΣ ΟΔΗΓΙΕΣ εργασίας Ιδιαιτερότητες στην τοποθέτηση των πλακών σε οροφές Κολλητικό διάλυμα Θερμομονωτική πλάκα Ανάμεσα στις πλάκες δεν τοποθετείται κολλητικό διάλυμα Κομμένη γωνία της πλάκας Τοποθέτηση ούπα Η τοποθέτηση ούπα είναι απαραίτητη όταν υπάρχουν πιο βαριές επενδύσεις. Συνήθως αρκεί να τοποθετηθεί ένα ούπα στη μέση κάθε θερμομονωτικής πλάκας. 1. Σοβάς 2. Ούπα στερέωσης. Τοποθετούνται εάν χρειάζεται βάσει υπολογισμού. 3. Σιδηρόπλεγμα 4. Κολλητικό διάλυμα 5. Ορυκτές θερμομονωτικές πλάκες 6. Υπάρχων τοίχωμα

17 ΒΑΣΙΚΕΣ ΟΔΗΓΙΕΣ εργασίας εσωτερικής θερμομόνωσης 1 Αν χρειάζεται η επιφάνεια επιπεδώνεται με τσιμεντοκονίαμα 2 20 χγρ. ξηρό κολλητικό διάλυμα ανακατεύεται σε 8 λ. νερού. 3 Το κολλητικό διάλυμα απλώνετε σε όλη την επιφάνεια της πλάκας με οδοντωτό μυστρί χιλ., ενώ σε μεγαλύτερα πάχη έως 20 χιλ. 4 Με ελαφρύ πίεση κολλάμε την πλάκα σε απόσταση 2εκ. περίπου από τις ήδη κολλημένες πλάκες και πιέζουμε προσεκτικά προς αυτές. 5 Με τρίφτη μπορείτε εύκολα να απομακρύνετε τις ανωμαλίες της επιφάνειας. 6 Τοποθέτηση κολλητικού διαλύματος ως κάτω στρώση για το σιδηρόπλεγμα. 7 Το σιδηρόπλεγμα τοποθετείται στον τοίχο και φιξάρετε στο κολλητικό διάλυμα. 8 Με το μυστρί πιέζεται το σιδηρόπλεγμα στο κολλητικό διάλυμα. Στο τέλος η επιφάνεια μπορεί να επιπεδωθεί ή να δομηθεί. εσωτερικής μόνωσης οροφών 1 Ανακάτωμα του κολλητικού διαλύματος. 2 Στρώση του διαλύματος στην επιφάνια των πλακών. 3 Τοποθέτηση και πίεση της πλάκας προς τις ήδη κολλημένες.

18 Exporter: ΞΕΛΑ Βουλγαρίας ΜΕΠΕ 1870 Σόφια ΒΙΠΕ Κρεμίκοβτσι Importer & Official Distributor in Cyprus: ARVIT Services LTD 70 Spyrou Kiprianou, Yiannos court, Shop Larnaca,CYPRUS Tel./Fax:(357) info@multipor.co Your Multipor Representatives & Show Room: Worldwide: Cyprus: Multipor είναι σήμα κατατεθέν της οργάνωσης Ξέλα
