1 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ Δ Ι Ε Υ Θ Υ Ν Σ Η Δ Ι Κ Τ Υ Ω Ν Υ Π Η Ρ Ε Σ Ι Α Υ Δ Ρ Ε Υ Σ Η Σ - Α Ρ Δ Ε Υ Σ Η Σ ΜΕΛΕΤΗ ΕΡΓΟΥ: ΥΔΡΟΔΟΤΗΣΗ ΝΟΤΙΑΣ ΡΟΔΟΥ ΓΙΑ ΤΙΣ Δ.Κ. ΑΣΚΛΗΠΙΕΙΟΥ & Τ.Κ. ΓΕΝΝΑΔΙΟΥ - ΛΑΧΑΝΙΑΣ - ΒΑΤΙΟΥ ΠΡΟΥΠ/ΣΜΟΣ: ,00 ΧΡΗΜΑΤΟΔΟΤΗΣΗ Το έργο συγχρηματοδοτείται από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης και εθνικούς πόρους στο πλαίσιο του Ε.Π. «ΝΟΤΙΟ ΑΙΓΑΙΟ» Κωδικός ΠΔΕ: 2016ΕΠ ΣΑΕ: 0671 ΤΕΥΧΟΣ 2 Τ Ε Χ Ν Ι Κ Η Π Ε Ρ Ι Γ Ρ Α Φ Η

2 1 ΜΕΛΕΤΗ ΕΡΓΟΥ: ΥΔΡΟΔΟΤΗΣΗ ΝΟΤΙΑΣ ΡΟΔΟΥ ΓΙΑ ΤΙΣ Δ.Κ. ΑΣΚΛΗΠΙΕΙΟΥ & Τ.Κ. ΓΕΝΝΑΔΙΟΥ - ΛΑΧΑΝΙΑΣ - ΒΑΤΙΟΥ ΠΡΟΥΠ/ΣΜΟΣ: ,00 ΧΡΗΜΑΤΟΔΟΤΗΣΗ Το έργο συγχρηματοδοτείται από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης και εθνικούς πόρους στο πλαίσιο του Ε.Π. «ΝΟΤΙΟ ΑΙΓΑΙΟ» Κωδικός ΠΔΕ: 2016ΕΠ ΣΑΕ: 0671 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΓΕΝΙΚΑ ΣΚΟΠΟΣ ΚΑΙ ΣΥΝΤΟΜΗ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΕΡΓΩΝ ΒΑΣΙΚΑ ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ ΕΦΑΡΜΟΣΘΕΝΤΑ ΣΤΗ ΣΥΝΤΑΞΗ ΤΗΣ ΜΕΛΕΤΗΣ ΕΡΓΑ ΚΑΤΑΣΚΕΥΗΣ ΔΙΚΤΥΩΝ & ΜΕΤΑΛΛΙΚΗΣ ΔΕΞΑΜΕΝΗΣ ΓΕΝΙΚΑ ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΙΔΙΑΙΤΕΡΕΣ ΑΠΑΙΤΗΣΕΙΣ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΚΑΤΑΣΚΕΥΗΣ ΑΓΩΓΩΝ ΔΥΣΧΕΡΕΙΕΣ ΚΑΤΑΣΚΕΥΗΣ EΠΙΜΕΤΡΗΣΗ - ΠΛΗΡΩΜΗ ΕΡΓΑΣΙΩΝ ΠΡΟΓΡΑΜΜΑ ΚΑΤΑΣΚΕΥΗΣ ΕΠΙΒΛΕΠΟΥΣΑ ΥΠΗΡΕΣΙΑ ΠΟΣΟΤΗΤΕΣ ΚΥΡΙΟΤΕΡΩΝ ΕΡΓΑΣΙΩΝ ΠΡΟΘΕΣΜΙΕΣ ΔΑΠΑΝΗ ΤΩΝ ΕΡΓΩΝ

3 2 ΜΕΛΕΤΗ ΕΡΓΟΥ: ΥΔΡΟΔΟΤΗΣΗ ΝΟΤΙΑΣ ΡΟΔΟΥ ΓΙΑ ΤΙΣ Δ.Κ. ΑΣΚΛΗΠΙΕΙΟΥ & Τ.Κ. ΓΕΝΝΑΔΙΟΥ - ΛΑΧΑΝΙΑΣ - ΒΑΤΙΟΥ ΠΡΟΥΠ/ΣΜΟΣ: ,00 ΧΡΗΜΑΤΟΔΟΤΗΣΗ Το έργο συγχρηματοδοτείται από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης και εθνικούς πόρους στο πλαίσιο του Ε.Π. «ΝΟΤΙΟ ΑΙΓΑΙΟ» Κωδικός ΠΔΕ: 2016ΕΠ ΣΑΕ: 0671 Τ Ε Χ Ν Ι Κ Η Π Ε Ρ Ι Γ Ρ Α Φ Η 1. ΓΕΝΙΚΑ Το παρών τεύχος συντάχθηκε από την τεχνική υπηρεσία της ηµοτικής Επιχείρησης Ύδρευσης Αποχέτευσης Ρόδου για την εκτέλεση του έργου «ΥΔΡΟΔΟΤΗΣΗ ΝΟΤΙΑΣ ΡΟΔΟΥ ΓΙΑ ΤΙΣ Δ.Κ. ΑΣΚΛΗΠΙΕΙΟΥ & Τ.Κ. ΓΕΝΝΑΔΙΟΥ - ΛΑΧΑΝΙΑΣ - ΒΑΤΙΟΥ» σύµφωνα µε τα διαλαµβανόµενα του άρθρου 207 του κεφαλαίου Γ του Π.. 696/74 «ΤΕΧΝΙΚΑΙ ΠΡΟ ΙΑΓΡΑΦΑΙ ΜΕΛΕΤΩΝ Υ ΡΕΥΣΕΩΣ (ΦΕΚ-301 Α') : «Περί αµοιβών µηχανικών δια σύνταξιν µελετών, επίβλεψιν, παραλαβήν κλπ. Συγκοινωνιακών,Υδραυλικών και Κτιριακών 'Εργων, ως και Τοπογραφικών, Κτηµατογραφικών και Χαρτογραφικών Εργασιών και σχετικών τεχνικών προδιαγραφών µελετών». 2. ΣΚΟΠΟΣ ΚΑΙ ΣΥΝΤΟΜΗ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ Η μελέτη του έργου προσβλέπει την κατασκευή δικτύων μεταφοράς νερού από νέες γεωτρήσεις που έχουν ανορυχθεί στην περιοχή Μεγάλη Γη Ασκληπιείου στην νέα μεταλλική δεξαμενή που θα κατασκευαστεί στην ομώνυμη θέση σε απόσταση περίπου 2000 μέτρων και σε υψόμετρο 120μέτρα Εν συνεχεία με αγωγό βαρύτητας το νερό θα μεταφέρεται στην υφιστάμενη δεξαμενή Αερικό και μέσο της δεξαμενής αυτής στα υφιστάμενα δίκτυα. Τα έργα που θα εκτελεσθούν με το παρόν έργο, αφορούν: I. Κατασκευή καταθλιπτικών αγωγών μεταφοράς νερού για τις προαναφερόμενες υδρογεωτρησεις

4 II. Κατασκευή αγωγού βαρύτητας μεταφοράς νερού από Νέες δεξαμενές στην δεξαμενή Αερικό. III. Προμήθεια και κατασκευή μία νέας μεταλλικής δεξαμενής χωρητικότητας 1000μ 3. 3 Οι γεωτρήσεις έχουν ανορυχθούν σε παραχωρημένες, για τον σκοπό αυτό προς την ΕΥΑΡ, εκτάσεις αγροτεμαχίων που ανήκουν στη Δημοτική Ενότητα Νότιας Ρόδου. Οι καταθλιπτικοί αγωγοί και ο αγωγός βαρύτητας θα οδεύουν παράλληλα µε το όριο (δεξί ή αριστερό) υφισταμένων αγροτόδροµων χωρίς να διαβαίνουν µέσα από ιδιοκτησίες ιδιωτών. Οι καταθλιπτικοί αγωγοί θα καταλήγουν στις δύο νέες δεξαμενές. Τα σκάµµατα θα είναι πλάτους και βάθους το οποίο προκύπτει από τη διατομή του καταθλιπτικού αγωγού όπως ορίζονται στον κάτωθι πίνακα: Ο αγωγός βαρύτητας διατομής DN355 θα μεταφέρει το νερό από την νέα δεξαμενή στην υφιστάμενη δεξαμενή Αερικό. Διατομή Αγωγού Πλάτος σκάμματος (m) Μέσο Βάθος σκάμματος (m) Φ Φ Φ Φ355(Βαρύτητας) Οι καταθλιπτικοί αγωγοί και ο αγωγός βαρύτητας θα εγκιβωτισθούν σε στρώμα άμμου 20εκ. πάνω από την άντυγα και 15εκ. κάτω από τον πυθμένα του αγωγού. Το συνολικό µήκος των υπό κατασκευή αγωγών είναι 3060μ. και ποικίλει ανά διάμετρο αγωγού. Συγκεκριμένα: Φ160, 16atm 180 μ. Φ200, 16atm 420μ. Φ250, 16atm 1410μ. Φ355, 16atm 1050μ Οι αγωγοί θα είναι φτιαγμένοι από σκληρό πολυαιθυλένιο (HDPE) CE 100, τρίτης γενιάς, MRS10 (Minimum Required Strength = Eλάχιστη Απαιτούμενη Αντοχή = 10 MPa), κατά ΕΛΟΤ ΕΝ :2003. Ο προϋπολογισμός της μελέτης ανέρχεται στο ποσό των ,00 χωρίς το ΦΠΑ και απαρτίζεται από τα εξής ομάδες εργασιών: 1. Χωματουργικά Οδοστρωσία, ποσού ,00 χωρίς το ΦΠΑ 2. Τεχνικά Σκυροδέματα, ποσού ,00 χωρίς το ΦΠΑ 3. Σωληνώσεις & Εξαρτήματα Σωληνώσεων, ποσού ,00 χωρίς το ΦΠΑ 3. ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Η περιοχή μελέτης είναι η παραλιακή ζώνη της νότιας Ρόδου. Συγκεκριμένα η περιοχή μελέτης ξεκινά από την παραλιακή ζώνη της τοπική κοινότητα Ασκληπιείου (Κιοτάρι) επεκτείνετε στην παραλιακή ζώνη Γενναδίου ως και την παραλιακή ζώνη της τοπικής κοινότητα Λαχανίας.

5 Η περιοχή υδροδοτείτε από 1 δεξαμενή ( Αέρικο) που βρίσκεται στην περιοχή Μεγάλη Γή ( όρια Ασκληπιείου με Γεννάδι) και από τις δεξαμενές που υδροδοτούν τους οικισμούς Γενναδίου και Λαχανιάς. Η περιοχή τα τελευταία χρόνια αναπτύσσεται τουριστικά με την μορφή είτε των ενοικιαζόμενων κατοικιών είτε με την μορφή νέων ξενοδοχειακών μονάδων. Ταυτόχρονα οι αγρότες καλλιεργούν σημαντικές εκτάσεις. Η δεξαμενή Αερικό είναι χωρητικότητας 100 κυβ. και τροφοδοτείτε από 2 γεωτρήσεις. Η χωρητικότητα της δεξαμενής είναι ανεπαρκής για την κάλυψη των υφιστάμενων αναγκών της περιοχής ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΕΡΓΩΝ 4.1. Καταθλιπτικοί αγωγοί ιάνοιξη σκάμµατος πλάτους 0.60µ. και βάθους σύμφωνα με την μηκοτομή του δικτύου, για το τμήμα του αγωγού με διατομή από DN160 μήκους 180μ από Γ100 ως κόμβο ΑΓ32. ιάνοιξη σκάμµατος πλάτους 0.70µ. και βάθους σύμφωνα με την μηκοτομή του δικτύου, για το τμήμα του αγωγού με διατομή από DN200 μήκους 420μ από Γ107 ως κόμβο ΑΓ32. ιάνοιξη σκάμµατος πλάτους 0.80µ. και βάθους σύμφωνα με την μηκοτομή του δικτύου, για το τμήμα του αγωγού με διατομή από DN250 μήκους 677μ από κόμβο ΑΓ32 ως τον κόμβο ΑΓ 17 Διάνοιξη σκάμματος πλάτους 1.40μ και βάθους σύμφωνα με την μηκοτομή του δικτύου, για το τμήμα του αγωγού με διατομή DN250 μήκους 732μ.( Σημ. Στο σκάμμα θα τοποθετηθεί και ο αγωγός βαρύτητας) ιάστρωση άµµου πάχους 15εκ. Τοποθέτηση αγωγών από HDPE τρίτης γενιάς DN160 16ατµ. µήκους 180µ., DN200 16ατμ. µήκους 410µ. & DN250 16ατμ. µήκους 1410µ. και μετά των απαιτουμένων συνδέσμων των ειδικών τεμαχίων και των απαιτούμενων αγκυρίων. ιάστρωση άµµου πάχους 20 εκ. πάνω από την άντυγα του αγωγού. Επανεπίχωση µε θραυστό υλικό λατομείου 3 Α. Κατασκευή φρεατίων εξαερισµού σε όλα τα τοπικά µέγιστα της µηκοτοµής (τοπογραφικά σηµεία ΑΓ.10, ΑΓ.11, ΑΓ.29, ΑΓ.32.1, ΑΓ.37) 4.2. Αγωγοί Βαρύτητας ιάνοιξη σκάμµατος πλάτους 1,40 και βάθους σύμφωνα με την μηκοτομή του δικτύου, για το τμήμα του αγωγού με διατομή από DN355 μήκους 732μ από την δεξαμενή D ως τον κόμβο ΑΓ. 17 Διάνοιξη σκάμματος πλάτους 0,90 και βάθους σύμφωνα με την μηκοτομή του δικτύου, για το τμήμα του αγωγού με διατομή από DN355 μήκους 318μ από κόμβο ΑΓ.17 ως την δεξαμενή D Μεταλλικές Δεξαμενές Η δεξαμενή θα είναι μεταλλική κυλινδρικού σχήματος με στεγανή σκεπή και στο εσωτερικό τους θα έχει ειδικό σάκο στεγανοποίησης. Η δεξαμενή θα έλθει στη θέση εγκατάστασης σε προκατασκευασμένα τμήματα και θα συναρμολογηθεί από τον ανάδοχο - πάνω σε βάση από

6 5 οπλισμένο σκυρόδεμα. Τα μέρη που αποτελούν τη δεξαμενή και τα τεχνικά τους χαρακτηριστικά περιγράφονται παρακάτω. Η δεξαμενή θα εγκατασταθεί στη θέση που προσδιορίζεται από τις συντεταγμένες ΕΓΣΑ Χ=853603,5158 Ψ= ,0097 Ζ=120, (ή πλάτος = 36, ο μήκος = 27, ο ). Η δεξαμενή πρέπει να είναι πλήρως προκατασκευασμένη, από συναρμολογούμενα ελάσματα και σάκο στεγανοποίησης. Όλα τα επιμέρους μέρη (κυρίως σώμα δεξαμενής, σάκος στεγανοποίησης, σκεπή δεξαμενής) θα είναι προκατασκευασμένα σε εργοστασιακό χώρο. Η χωρητικότητα της δεξαμενής δεν θα είναι μικρότερη κατά 5% και μεγαλύτερη κατά 15%, από αυτή που αναφέρεται στην διακήρυξη και στον προϋπολογισμό της μελέτης. Ο συμμετέχων προμηθευτής, ο κατασκευαστής, ο εγκαταστάτης και κάθε εμπλεκόμενος (οίκος ή εργαστήριο) στην διαδικασία παραγωγής της δεξαμενής (Έλληνες πολίτες, νομικά πρόσωπα ημεδαπά ή αλλοδαπά, ενώσεις προμηθευτών), θα είναι πιστοποιημένοι για το σύστημα διαχείρισης ποιότητας σύμφωνα με το πρότυπο ISO 9001 από φορέα πιστοποίησης διαπιστευμένο κατά ISO17021 στην δραστηριότητα του προμηθευτή. Κατά την συναρμολόγηση της δεξαμενής στο χώρο εγκατάστασης θα ληφθούν όλα τα προβλεπόμενα μέτρα για τη αποφυγή ατυχημάτων στο προσωπικό του εγκαταστάτη αλλά και σε τρίτους, οτιδήποτε συμβεί βαρύνει τον ανάδοχο 5. ΒΑΣΙΚΑ ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ ΕΦΑΡΜΟΣΘΕΝΤΑ ΣΤΗ ΣΥΝΤΑΞΗ ΤΗΣ ΜΕΛΕΤΗΣ ΕΡΓΑ ΚΑΤΑΣΚΕΥΗΣ ΔΙΚΤΥΩΝ & ΜΕΤΑΛΛΙΚΗΣ ΔΕΞΑΜΕΝΗΣ 5.1 Αξιοποίηση 4 (τεσσάρων) υδρευτικών γεωτρήσεων με την κατασκευή καταθλιπτικού αγωγού διατομής (από Φ160 έως και Φ250) & κατασκευή αγωγού βαρύτητας Φ355 απο την νέα μεταλλική δεξαμενή στην δεξαμενή Αερικό Περιοχή εκτέλεσης έργου & Εξυπηρετούμενος πληθυσμός Το έργο χωροθετείται στην περιοχή Μεγάλη Γη στα όρια μεταξύ Ασκληπιείου και Γενναδίου,σε απόσταση περίπου 600 μέτρα από την επαρχιακή οδό Πυλώνας - Κατταβιάς. Στην περιοχή θα αξιοποιηθούν 4 γεωτρήσεις. Η ολοκλήρωση του έργου θα δύναται να ενισχύσει την παραλιακή ζώνη. Από την κάθε γεώτρηση θα ζητείται νερό µε ρυθµό 30 ή 40 ή 50 κµ/ώρα (ανάλογα με την γεώτρηση). Με μέσο ρυθµό υδροληψίας 40κµ/ώρα επί 16 ώρες ανά ηµέρα, θα αντλούνται 640 κµ/ηµέρα ανά γεώτρηση, δηλαδή 2560 κµ/ηµέρα από τις 4 γεωτρήσεις συνολικά. Λαµβάνοντας υπόψη απώλειες 40% στα υφιστάμενα δίκτυα λόγω παλαιότητας, η μέγιστη ποσότητα που µπορεί να εξυπηρετήσει τις οικίες θα είναι 1536 κµ/ηµέρα. Θεωρώντας ότι η μέση ημερήσια κατανάλωση ανά κάτοικο θα είναι 0.25κµ/κάτοικο/ημέρα, τότε προκύπτει ότι ο αριθμός των εξυπηρετούμενων κατοίκων είναι Επίσης οι αντίστοιχοι υπολογισμοί για τουριστική χρήση είναι 0.35 κµ/επισκέπτη/ημέρα για ξενοδοχείο 4* και 0.45κµ/ επισκέπτη /ημέρα για ξενοδοχείο 5* δηλαδή 4388

7 6 και 3413 εξυπηρετούμενες κλίνες. Τα στοιχεία αυτά είναι λαμβάνοντας υπόψη μόνο τις νέες γεωτρήσεις. Ο αγωγός βαρύτητας θα είναι διατομής DN355. Ο αγωγός θα δύνεται να μεταφέρει ποσότητες νερού από τις νέα δεξαμενή στην υφιστάμενη δεξαμενή και διαμέσου εκείνης στα υφιστάμενα δίκτυα διανομής. Η διατομή του σωλήνα έχει διαστασιολογηθεί για τις υπάρχουσες αλλά και μελλοντικές ανάγκες για όλο το μήκος της παραλιακής ζώνης. 5.2 Αγωγοί μεταφοράς Παροχές υπολογισμών Yδραυλικοί υπολογισμοί Διαστασιολόγηση Δεξαμενής Επιλογή διαμέτρου καταθλιπτικών αγωγών Τα κριτήρια επιλογής των καταθλιπτικών αγωγών είναι τα εξής: O καταθλιπτικός αγωγός θα πρέπει να μπορεί να εξυπηρετεί την ονομαστική παροχή που είναι Q=40.0m 3 /h, Q=80 m 3 /h, Q=120 m 3 /h, Q=160m 3 /h και Q=200m 3 /h. H ταχύτητα ροής εντός του καταθλιπτικού αγωγού δεν θα πρέπει να είναι μεγαλύτερη από u max= m/sec, ώστε να αποφευχθούν φαινόμενα ισχυρών αυξομειώσεων της πίεσης λόγω υδραυλικού πλήγματος καθώς και υψηλής κατανάλωσης ηλεκτρικής ενέργειας λόγω αυξημένων τριβών (γραμμικών και τοπικών). Βάσει των δεδομένων της μελέτης για παροχή Q=40 m 3 /h, Q=80 m 3 /h, Q=120 m 3 /h,q=160m 3 /h και και μέγιστη ταχύτητα ροής u max= m/sec η ελάχιστη εσωτερική διάμετρος των καταθλιπτικών αγωγών θα πρέπει να είναι: D 1000 Επόμενα έχουμε: Για Q=40 m 3 /h, D= mm Για Q=80 m 3 /h, D= mm Για Q=120 m 3 /h, D= mm Για Q=160 m 3 /h, D= mm 4 Q (mm) u 3600 Από τον πίνακα που παρουσιάζεται παρακάτω, ο οποίος παρέχει τα χαρακτηριστικά των αγωγών από σκληρό πολυαιθυλένιο (HDPE) CE 100, τρίτης γενιάς, MRS10 (Minimum Required Strength = Eλάχιστη Απαιτούμενη Αντοχή = 10 MPa), κατά ΕΛΟΤ ΕΝ :2003 προκύπτουν τα εξής:

8 7 1. Για παροχή Q=40 m 3 /h και Φ atm (D εσ=0.1308m), προκύπτει: 4 Q 4 40 u 0.83 m/sec 2 2 D Για παροχή Q=40 m 3 /h και Φ atm (D εσ=0.1242m) ), προκύπτει: 4 Q 4 40 u 0.92 m/sec 2 2 D Για παροχή Q=80 m 3 /h και Φ atm (D εσ=0.1636m) ), προκύπτει: 4 Q 4 80 u 1.06 m/sec 2 2 D Για παροχή Q=120 m 3 /h και Φ atm (D εσ=0.2046m) ), προκύπτει: 4 Q u D Για παροχή Q=160 m 3 /h και Φ atm (D εσ=0.2046m), προκύπτει: 4 Q u 1.35 m/sec 2 2 D Από τους παραπάνω υπολογισμούς προκύπτει ότι η ταχύτητα ροής για όλες τις περιπτώσεις είναι πλησίον του αποδεκτού ορίου του 1.0 m/sec με μικρή απόκλιση για παροχή 160m 3 /h Γραμμικές απώλειες καταθλιπτικού αγωγού Για τον υπολογισμό των γραμμικών απωλειών των άλλων υδραυλικών παραμέτρων (ταχύτητα αγωγών, πίεση κόμβων, κλίση Π.Γ. κτλ) των καταθλιπτικών αγωγών χρησιμοποιήθηκε το λογισμικό EPANET. Το EPANET είναι ένα ευρέως χρησιμοποιούμενο λογισμικό το οποίο προσομοιώνει τη χρονική διακύμανση των υδραυλικών και ποιοτικών χαρακτηριστικών της ροής σε δίκτυα διανομής υπό πίεση κάθε μεγέθους και οποιασδήποτε τοπολογίας. Η μαθηματική σχέση για την έκφραση των γραμμικών απωλειών είναι η παρακάτω:

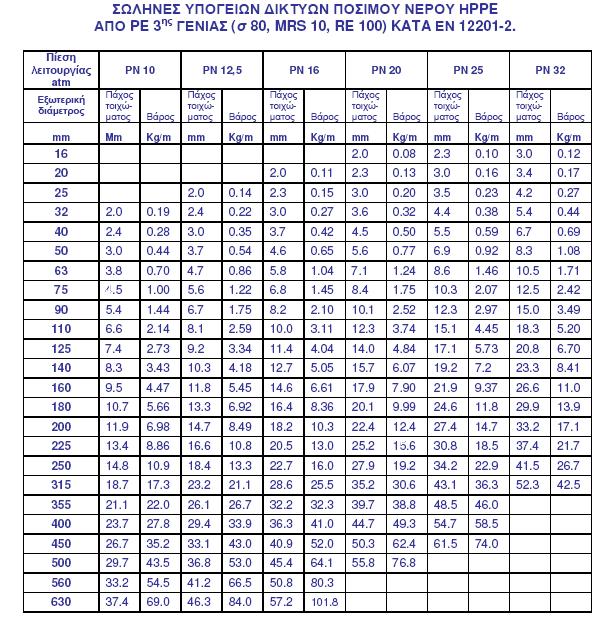

9 όπου : h f 2 2 L u L Q ή h f 8 (Darcy-Weisbach) 2 5 D 2 g g D λ : συντελεστής που υπολογίζεται με τον τύπο των Colebrook-White L : το μήκος του αγωγού σε m υ : η ταχύτητα σε m/sec Q: η παροχή σε m 3 /sec D : η διάμετρος του αγωγού σε m g : η επιτάχυνση της βαρύτητας (9.81 m/sec 2 ) Ο συντελεστής λ υπολογίζεται από τη σχέση των Colebrook-White: όπου: 1 k log( ) 3.7 D Re k : συντελεστής τραχύτητας που εξαρτάται από το υλικό του αγωγού. Για τους αγωγούς από σκληρό πολυαιθυλένιο (HDPE) CE 100, τρίτης γενιάς, με D εσ<200mm k=0.01 mm, ενώ για D εσ.> 200mm k= 0.05mm D : η διάμετρος του αγωγού σε m Re : o αριθμός Reynolds Re = όπου : u D v : το κινηματικό ιξώδες του υγρού σε m 2 /s (για το νερό 1,13*10-6 ) u : η ταχύτητα σε m/sec D : η διάμετρος του αγωγού σε m Έλεγχος Υδραυλικού Πλήγματος σωληνογραμμής Για τον υπολογισμό της ταχύτητας διάδοσης κύματος πίεσης του υδραυλικού πλήγματος στο χαμηλότερο σημείο υψομετρικά της σωληνογραμμής χρησιμοποιείται η παρακάτω σχέση 1 : Ταχύτητα διάδοσης κύματος πίεσης: (m/sec), c 1 1 D T E c: Η ταχύτητα διάδοσης του κύματος 9 όπου m / sec 8 ρ: Η πυκνότητα του υγρού (νερό:1000kg/m 3 ) Κ: Το μέτρο ελαστικότητας του υγρού (νερό: Ν/m 2 ) 11 Blackwell Science, 1995, Civil Engineering Hydraulics, R.E. Featherstone & C. Nalluri, p. 92

10 9 D: H εσωτερική διάμετρος του αγωγού (m) T: To πάχος των τοιχωμάτων του αγωγού (m) E: Το μέτρο ελαστικότητας του υλικού του αγωγού (HDPE: Ν/m 2 ) Η χρονική διάρκεια για την μετάδοση του κύματος από το σημείο που δημιουργείται μέχρι το σημείο ανάκλασης και επιστροφή στο αρχικό σημείο είναι: L T 2 (sec), c όπου L είναι το μήκος του αγωγού (m) Το μέγιστο υδραυλικό πλήγμα υπολογίζεται από τον τύπο του Joukowski : c U (m) g όπου ΔU είναι η μέγιστη διαφορά ταχύτητας πριν και μετά το κλείσιμο της βάνας Διαστασιολόγηση Δεξαμενής Για τον υπολογισμό χωρητικότητας Δεξαμενής λαμβάνουμε υπόψη την παροχή νερού από τις 4 νέες γεωτρήσεις τις ώρες λειτουργίας και τις διακυμάνσεις στην κατανάλωση κατά την διάρκεια της ημέρας. Οι παραδοχές που λαμβάνουμε είναι: Πίνακας ποσοστών κατανάλωσης στην διάρκεια της ημέρας ΩΡΕΣ ΠΟΣΟΣΤΑ ΚΑΤΑΝΑΛΩΣΗΣ ΚΟΙΝΟΤΗΤΑ ΜΙΚΡΗ ΠΟΛΗ ΜΕΓΑΛΗ ΠΟΛΗ ,00 2,00 2, ,00 2,00 2, ,50 1,50 2, ,50 1,50 2, ,20 2,20 2, ,00 3,00 4, ,20 4,20 5, ,80 5,80 5, ,50 5,50 5, ,90 4,90 5, ,70 4,70 5, ,90 4,90 5, ,80 4,80 5, ,90 4,90 5, ,20 5,20 4, ,10 5,10 4, ,10 6,10 4, ,00 7,00 4, ,00 7,00 5, ,50 5,50 5,00

11 ,20 4,20 4, ,00 3,00 3, ,80 2,80 2, ,20 2,20 2, ΣΥΝΟΛΑ Η παροχή νερού από τις 4 νέες γεωτρήσεις είναι περίπου 160m 3 /h. Με λειτουργία 16 ώρες την ημέρα η Μεγίστη Ημερήσια παροχή είναι 2560m 3 /d Έχοντα υπολογίσει την μέγιστη παρεχόμενη ποσότητα νερού, υπολογίζουμε την διακύμανση την ημερήσιας κατανάλωσης για βάθος 20ετίας. ΔΙΑΚΥΜΑΝΣΗ MAX ΗΜΕΡΗΣΙΑΣ ΠΑΡΟΧΗΣ 20ΕΤΙΑΣ ΩΡΕΣ ΚΟΝΟΤΗΤΑ ΜΙΚΡΗ ΠΟΛΗ ΜΕΓΑΛΗ ΠΟΛΗ ,20 51,20 66, ,20 51,20 61, ,40 38,40 56, ,40 38,40 53, ,32 56,32 56, ,80 76,80 107, ,52 107,52 135, ,48 148,48 145, ,80 140,80 143, ,44 125,44 138, ,32 120,32 135, ,44 125,44 135, ,88 122,88 133, ,44 125,44 130, ,12 133,12 125, ,56 130,56 115, ,16 156,16 107, ,20 179,20 120, ,20 179,20 128, ,80 140,80 128, ,52 107,52 107, ,80 76,80 84, ,68 71,68 74, ,32 56,32 69, , , ,00 ΣΥΝΟΛΑ Από τα παραπάνω δεδομένα προκύπτει ότι :

12 11 ΓΕΩΤΡΗΣΗ ΩΡΕΣ ΠΑΡΟΧΗ ΑΝΤΛΙΑΣ (m3/h) ΟΓΚΟΣ (m3/h) ΑΘΡΟΙΣΤΙΚΟΣ ΟΓΚΟΣ ΕΞΕΡΧΟΜΕΝΩΝ ΚΑΤΑΝΑΛΩΣΗ (m3) ΑΘΡΟΙΣΤΙΚΟΣ ΟΓΚΟΣ ΕΙΣΕΡΧΟΜΕΝΩΝ ΕΙΣΡΟΗ (m3) ΔΙΑΦΟΡΑ ,00 160,00 51,20 160,00 108, ,00 160,00 102,40 320,00 217, ,00 160,00 140,80 480,00 339, ,00 160,00 179,20 640,00 460, ,00 160,00 235,52 800,00 564, ,00 160,00 312,32 960,00 647, ,00 160,00 419, ,00 700, ,00 160,00 568, ,00 711, ,00 160,00 709, ,00 730, ,00 160,00 834, ,00 765, ,00 160,00 954, ,00 805, ,00 160, , ,00 839, ,00 160, , ,00 876, ,00 160, , ,00 911, ,00 160, , ,00 938, ,00 160, , ,00 967, ,00 0, , ,00 811, ,00 0, , ,00 632, ,00 0, , ,00 453, ,00 0, , ,00 312, ,00 0, , ,00 204, ,00 0, , ,00 128, ,00 0, , ,00 56, ,00 0, , ,00 0, , ,00 ΩΡΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 16 ΟΓΚΟΣ ΔΕΞΑΜΕΝΗΣ (m3) 967,68 ΕΠΙΛΟΓΗ 1 ή 2 ή 3 1 Απαιτούμενη παροχή Αντλίας 160,00 Ο απαιτούμενος όγκος δεξαμενής είναι 967,68m 3 Διάγραμμα σύγκρισης όγκου εξερχόμενων καταναλώσεων και εισερχόμενης ποσότητας

13 12 ΓΕΩΤΡΗΣΗ ΑΘΡΟΙΣΤΙΚΟΣ ΟΓΚΟΣ ΕΞΕΡΧΟΜΕΝΩΝ ΚΑΤΑΝΑΛΩΣΗ (m3) ΑΘΡΟΙΣΤΙΚΟΣ ΟΓΚΟΣ ΕΙΣΕΡΧΟΜΕΝΩΝ ΕΙΣΡΟΗ (m3) 5.3 Μεταλλική δεξαμενή ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1 ΥΠΟΔΟΜΗ Η δεξαμενή θα εγκατασταθεί υπέργεια. Η κατασκευή υποδομής υποδοχής θα γίνει από οπλισμένο σκυρόδεμα με μέριμνα και δαπάνη του ανάδοχου της προμήθειας. Οι διαστάσεις, η μορφή, η κατηγορία σκυροδέματος, και οι διατομές του σιδηρού οπλισμού της υποδομής θα προκύπτουν από τη στατική μελέτη που θα υποβληθεί. Ανεξάρτητα από το αποτέλεσμα της στατικής μελέτης, η κατηγορία σκυροδέματος θα είναι τουλάχιστον C16/20 και το πάχος της πλάκας δεν θα είναι μικρότερο των 0,20 μ. Η Υπηρεσία θα παραδώσει έδαφος επίπεδο και οριζοντιωμένο για την απρόσκοπτη κατασκευή της υποδομής. 2 ΕΞΩΤΕΡΙΚΟ ΠΛΑΙΣΙΟ Το εξωτερικό πλαίσιο της δεξαμενής (περιμετρικό κέλυφος) θα κατασκευαστεί από ελάσματα χάλυβα γαλβανισμένα εν θερμώ, ανοξείδωτα (AISI 304 ή 314) ή άλλης καλύτερης ή αντίστοιχης ποιότητας, κυματοειδούς (ελάχιστο πάχος 1,0 χιλ.) ή επίπεδης μορφής (ελάχιστο πάχος 2,50 χιλ.),των οποίων το πάχος και η μορφή θα καθορίζονται από την στατική μελέτη που θα υποβληθεί, ώστε να διασφαλίζεται η μηχανική αντοχή, η στατική επάρκεια της δεξαμενής και η αντοχή της στο χρόνο. Κάθε μεταλλικό στοιχείο σύνδεσης θα είναι από θερμογαλβανισμένο επίσης μέταλλο.

14 13 Το βάρος έκαστου ελάσματος κελύφους δεν πρέπει να είναι μεγαλύτερο των 100 kg έτσι ώστε σε περίπτωση αντικατάστασης οποιουδήποτε ελάσματος, να μην απαιτείται η χρήση μηχανήματος λόγω υπερβολικού βάρους. Η σύνδεση των ελασμάτων μεταξύ τους, θα γίνει με τέτοιο τρόπο, ώστε από την μία να δημιουργηθεί μια ανθεκτική κατασκευή και από την άλλη να είναι εύκολη η συναρμολόγηση των ελασμάτων, χωρίς την χρήση ηλεκτροσυγκόλλησης ή άλλων αντίστοιχων συσκευών. Τα ελάσματα θα πρέπει να συνδέονται περιμετρικά το ένα με το άλλο με κοχλίες διατομής τουλάχιστον 10 mm, με τέτοιον τρόπο ώστε το τελικό σύνολο της κατασκευής του κελύφους της δεξαμενής να αποτελεί ένα ομοιογενές σώμα το οποίο αυτόνομο να παρέχει τις απαιτούμενες αντοχές στις εσωτερικές υδροδυναμικές πιέσεις που θα αναπτυχθούν όταν η δεξαμενή θα είναι γεμάτη με νερό. Η στατική επάρκεια της δεξαμενής θα πρέπει να αποδεικνύεται από την Στατική Μελέτη που θα υποβληθεί. 3 ΕΣΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ Η εσωτερική επένδυση αποτελείται από το υπόστρωμα και το σάκο στεγανοποίησης Η εσωτερική επένδυση της δεξαμενής πρέπει να αποτελεί ανεξάρτητο στοιχείο ούτως ώστε σε περίπτωση φθοράς, να μπορεί να αντικατασταθεί δίχως να απαιτείται αποσυναρμολόγηση του εξωτερικού πλαισίου (κυρίως σώμα δεξαμενής), της στέγης ή οποιουδήποτε άλλου μεταλλικού στοιχείου της δεξαμενής. 3.1 Υπόστρωμα Σκοπός του υποστρώματος είναι η προστασία του σάκου στεγανοποίησης, αποκλείοντας την άμεση επαφή του με τα υλικά του πυθμένα και τις εσωτερικές μεταλλικές επιφάνειες του κελύφους. Επίσης με την τοποθέτηση υποστρώματος θα ομαλοποιείται κάθε εσωτερική επιφάνεια. Το ανωτέρω υπόστρωμα θα είναι κατασκευασμένο από μη υφαντό γεωύφασμα, πάχους τουλάχιστον 4 χιλ. ή βάρους 450 γραμ./μ Σάκος Στεγανοποίησης Σκοπός της τοποθέτησης του σάκου στεγανοποίησης είναι η ασφαλής και μονίμου φύσεως στεγανοποίηση της δεξαμενής και η υγιεινή προστασία του περιεχομένου ύδατος. Ο σάκος στεγανοποίησης θα είναι κατασκευασμένος από θερμοπλαστική μεμβράνη υπό μορφή σάκου, ελάχιστου πάχους 1,0 χιλ. Η μεμβράνη θα πρέπει απαραίτητα να είναι κατάλληλη για αποθήκευση υγρών τροφίμων (πόσιμο νερό) και να φέρει πιστοποίηση με βάση τον Ευρωπαϊκό Κανονισμό (ΕΚ) 10/2011. Η μεμβράνη πρέπει να μην συγκρατεί άλγη και μικροοργανισμούς στην επιφάνεια της. Οι διαστάσεις του σάκου στεγανοποίησης να είναι μεγαλύτερες των διαστάσεων της δεξαμενής. Η προσφερόμενη μεμβράνη θα παράγεται από πρωτογενή και όχι ανακυκλωμένα υλικά. Στο χώρο που θα γίνει η συγκόλληση του σάκου στεγανοποίησης ως τελικό προϊόν θα πρέπει να εξασφαλιστούν κατάλληλες συνθήκες ώστε να μην μεταβληθούν οι ιδιότητες του. 4 ΕΙΣΑΓΩΓΗ ΕΞΑΓΩΓΗ ΥΠΕΡΧΕΙΛΙΣΗ

15 14 Στη δεξαμενή θα είναι τοποθετημένα στόμια εισόδου, εξόδου και υπερχείλισης. Το στόμια θα είναι φλαντζωτά και θα περιλαμβάνουν όλα τα υλικά σύνδεσης και στεγανοποίησης. Για καλύτερη ανανέωση του νερού, τα στόμια εισόδου και εξόδου θα τοποθετηθούν διαμετρικά αντίθετα. Τα ανωτέρω περιγραφόμενα στόμια θα είναι χαλύβδινα με αντιοξειδωτική επένδυση, από χυτό αλουμίνιο ή ανοξείδωτα, και οι διαστάσεις και οι διατομές των στομίων θα είναι βάσει του προτύπου DIN2576. Το στόμιο εισόδου θα είναι εσωτερικής διαμέτρου 204,6 χιλ. (Φ250) και το στόμιο εξόδου θα είναι εσωτερικής διαμέτρου 290,6 χιλ. (Φ355). Κάτω από τον πυθμένα της δεξαμενής, θα πρέπει να εφαρμοστεί σωλήνας εκκένωσης ο οποίος θα τοποθετειθεί εντός της υποδομής. Στην έξοδο του σωλήνα εκκένωσης θα πρέπει να υπάρχει φλάντζα για την τοποθέτηση βάνας. Ο σωλήνας εκκένωσης θα είναι χαλύβδινος διατομής από 80,00 χιλ. έως 100,00 χιλ. και θα φθάνει μέχρι και ένα (1) μέτρο έξω από τη βάση της δεξαμενής. 5 ΣΚΕΠΗ Η στέγη θα παρέχει ασφαλή και στεγανή επικάλυψη της δεξαμενής. Πρέπει να έχει κατάλληλη αντοχή και κλίση για την γρήγορη απορροή των ομβρίων υδάτων και την αποφυγή της συσσώρευσης του χιονιού. Η στατική επάρκεια της στέγης θα αποδεικνύεται από τη στατική μελέτη που θα υποβληθεί. Οι υδρατμοί που πιθανόν να σχηματίζονται στη στέγη δεν πρέπει σε καμιά περίπτωση να έρχονται σε επαφή με το περιεχόμενο πόσιμο νερό. Η σκεπή θα αποτελείται από τον σκελετό και το κάλυμμα. 5.1 Σκελετός Σκεπής Τα στοιχεία που απαρτίζουν τον σκελετό της σκεπής θα κατασκευαστούν από θερμογαλβανισμένο χάλυβα (S235 / Z275 gr/m 2 ), ανοξείδωτο χάλυβα (AISI 304, AISI 314) ή ελάσματα αλουμινίου. Τυχόντα μέρη του σκελετού της σκεπής που θα έρχονται σε άμεση (π.χ. κεντρικός πυλώνας) ή έμμεση (πχ στοιχεία/δοκοί οροφής) επαφή με το νερό θα πρέπει να είναι πλήρως καλυμμένα με ίδιας ποιότητας μεμβράνη με αυτή που χρησιμοποιείται για την κατασκευή του σάκου στεγανοποίησης. 5.2 Κάλυμμα Σκεπής Το κάλυμμα της σκεπής που θα εφαρμοστεί επί του σκελετού της οροφής θα είναι κατασκευασμένο από ελάσματα κυματοειδούς ή επίπεδης μορφής, με υλικό κατασκευής θερμογαλβανισμένο χάλυβα (S235 / Z275 gr/m2), ανοξείδωτο χάλυβα (AISI 304, AISI 314) ή ελάσματα αλουμινίου. Το πάχος των μεταλλικών ελασμάτων του καλύμματος της σκεπής θα αιτιολογείται από την στατική μελέτη που θα υποβληθεί. Σε περίπτωση τοποθέτησης ανομοιογενών υλικών τα οποία έρχονται σε επαφή, θα τοποθετηθεί μεταξύ τους ειδικό ελαστικό παρέμβυσμα. 6 ΑΝΘΡΩΠΟΘΥΡΙΔΑ

16 15 Ο έλεγχος στο εσωτερικό της δεξαμενής, θα γίνεται από ανθρωποθυρίδα διαστάσεων τουλάχιστον 500x700 χιλ. ή διατομής Φ600. Θα ευρίσκεται σε κάποιο σημείο της σκεπής πλησίον του εξωτερικού κελύφους, κατασκευασμένη από υλικά όμοιας ποιότητας με αυτά της σκεπής. 7 ΚΟΧΛΙΕΣ ΠΕΡΙΚΟΧΛΙΑ ΛΟΙΠΑ ΕΞΑΡΤΗΜΑΤΑ Οι κοχλίες, τα περικόχλια και όλα τα λοιπά εξαρτήματα που θα χρησιμοποιηθούν στην συναρμολόγηση της δεξαμενής, θα είναι ίδιας ποιότητας με τα τεμάχια που θα συνδέουν ΛΟΙΠΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ 1 ΣΤΑΤΙΚΗ - ΑΝΤΙΣΕΙΣΜΙΚΗ ΜΕΛΕΤΗ Ο κάθε προμηθευτής με την προσφορά του, θα υποβάλλει στατική και αντισεισμική μελέτη κελύφους, σκεπής και βάσης τοποθέτησης για την προσφερόμενη δεξαμενή βάσει Ευρωκώδικα και ειδικότερα : Α) Για φορτία: Ευρωκώδικας 1, Μέρη 1-3 & 1-4 για τα φορτία του ανέμου και χιονιού (ΕΝ , ΕΝ ) Β) Για έλεγχο αντοχής: Ευρωκώδικας 3, Μέρος 1-6: Αντοχή & ευστάθεια κελυφωτών κατασκευών Ευρωκώδικας 3, Μέρος 4-2: Μεταλλικές δεξαμενές Ευρωκώδικας 8, Μέρος 4: Μελέτη αντοχής σε σεισμό για δεξαμενές (ΕΝ1998-4). 2 ΣΧΕΔΙΑ Θα υποβληθούν πλήρη και αναλυτικά σχέδια της προσφερόμενης δεξαμενής (κατόψεις, τομές, όψεις κλπ), και των επιμέρους εξαρτημάτων. Σε όλα τα σχέδια όλων των επιμέρους εξαρτημάτων και ανταλλακτικών, θα πρέπει να υπάρχει κωδικοποίηση για τη διευκόλυνση της Υπηρεσίας σε περίπτωση μελλοντικής ανάγκης ζήτησης ανταλλακτικών. 3 ΕΓΓΥΗΣΗ ΚΑΛΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Απαιτήται εγγύηση καλής λειτουργίας δέκα (10) ετών για το σύνολο της προμήθειας. Στο διάστημα της εγγύησης, οι βλάβες από υπαιτιότητα του προμηθευτή και κατασκευαστή και η αστοχία υλικού, θα αποκαθίστανται με αποκλειστική ευθύνη του προμηθευτή. O χρόνος εγγύησης καλής λειτουργίας θα δηλωθεί σε υπεύθυνες δηλώσεις ψηφιακά υπογεγραμμένες του συμμετέχοντα προμηθευτή, του κατασκευαστή και του εγκαταστάτη χωριστά. Μετά τη λήξη του χρόνου εγγύησης καλής λειτουργίας ο προμηθευτής και ο κατασκευαστής αναλαμβάνουν την υποχρέωση να ανταποκριθούν σε ζήτηση ανταλλακτικών από τον φορέα διαχείρισης της δεξαμενής για τα επόμενα τουλάχιστον δέκα (10) χρόνια.

17 16 4 ΕΜΠΕΙΡΙΑ ΕΙΔΙΚΕΥΣΗ ΕΦΑΡΜΟΓΗ α. Ο προμηθευτής θα υποβάλει κατάλογο πωλήσεων τεσσάρων (4) τουλάχιστο, όμοιας τεχνικής και τεχνολογίας με την προδιαγεγραμμένη της παρούσας Τεχνικής Μελέτης δεξαμενή, που πραγματοποίησε σε Δημόσιους Φορείς στην Ελλάδα. Θα περιλαμβάνει τον τόπο εγκατάστασης, την ημερομηνία ανάληψης της προμήθειας, και την συνεργαζόμενη δημόσια αρχή. Θα υποβάλει για τα ανωτέρω έργα, βεβαιώσεις καλής εκτέλεσης ή πρωτόκολλα παραλαβής, από τα οποία θα προκύπτει η έγκαιρη και ορθή εξυπηρέτηση της Δημόσιας αρχής στην οποία έγινε η προμήθεια, από τον συμμετέχοντα προμηθευτή και κατασκευαστή. β. Ο προμηθευτής θα παράσχει γενικές πληροφορίες για την τεχνική υποδομή (μηχανήματα, εγκαταστάσεις και τεχνικό εξοπλισμό) που έχει στη διάθεση του, καθώς και για τα μέτρα που λαμβάνει για την εξασφάλιση της ποιότητας και της καλής λειτουργίας. γ. Ο προμηθευτής θα υποβάλει κατάσταση του τεχνικού προσωπικού και των διευθυντικών στελεχών της επιχείρησης ανεξάρτητα από τη συμβατική σχέση τους με την επιχείρηση, που θα ασχοληθούν κατά την παραγωγή της προς προμήθεια δεξαμενής, η οποία θα περιλαμβάνει αναφορά τίτλων σπουδών και επαγγελματικών προσόντων (να αναφέρονται ιδιαίτερα οι υπεύθυνοι για τον έλεγχο της ποιότητας). Σε περίπτωση που στην ομάδα έργου περιλαμβάνονται στελέγχη που δεν είναι μόνιμοι εργαζόμενοι του προσφέροντα, είναι αναγκαία η προσκόμιση υπεύθυνων δηλώσεων των προσώπων αυτών, στις οποίες θα δηλώνεται ότι υπάρχει σχετική συμφωνία συνεργασίας με τον προσφέροντα, ότι δεν συμμετέχουν με οποιοδήποτε τρόπο σε οποιαδήποτε άλλη προσφορά για τον ίδιο διαγωνισμό και ότι αποδέχονται τους όρους του διαγωνισμού. δ. Ο προμηθευτής θα υποβάλει υπεύθυνη δήλωση για δέσμευση προσκόμισης πιστοποιητικών ποιότητας ή άλλων ισοδυνάμων πιστοποιητικών για τα ενσωματούμενα υλικά στη δεξαμενή σε περίπτωση επιλογής του ως αναδόχου. Σημείωση Στην περίπτωση που υποβάλλεται προσφορά από προμηθευτή που δεν είναι ο ίδιος κατασκευαστής του τελικού προϊόντος, προσκομίζονται από τον εν λόγω προμηθευτή μαζί με την προσφορά του τα δικαιολογητικά β, γ, και δ των δικαιολογητικών που ορίζονται στη παρούσα διακύρηξη για την απόδειξη των τεχνικών και επαγγελματικών ικανοτήτων του προσφέροντα του παρόντος, που αφορούν μόνο στον ανωτέρω κατασκευαστή. 5 ΕΝΗΜΕΡΩΤΙΚΑ ΕΝΤΥΠΑ Προσπέκτους. Φωτογραφίες ήδη εγκατεστημένων δεξαμενών του συμμετέχοντα προμηθευτή. Φωτογραφίες εγκατεστημένων δεξαμενών του συμμετέχοντα προμηθευτή σε φάσεις εγκατάστασης.

18 17 6 ΔΕΙΓΜΑΤΑ Θα κατατεθούν δείγματα για τα παρακάτω: Δείγματα όλων των συστατικών στοιχείων του εξωτερικού κελύφους. Δείγμα του προσφερόμενου γεωυφάσματος της εσωτερικής επένδυσης. Δείγμα της προσφερόμενης μεμβράνης του σάκου στεγανοποίησης. Δείγματα για τα μεταλλικά υλικά της σκεπής. 6. ΓΕΝΙΚΑ ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ 6.1 Αγωγοί Οι καταθλιπτικοί αγωγοί θα κατασκευασθούν από αγωγούς HDPE τρίτης γενιάς διατομής Φ160 - Φ200 και Φ250. Ο αγωγός βαρύτητας θα είναι από αγωγό Φ355 HDPE τρίτης γενιάς 16atm. Όλοι οι αγωγοί θα εγκιβωτισθούν σε άμμο λατομείου. Η εκσκαφή των χανδάκων για την τοποθέτηση των αγωγών προβλέπεται με κατακόρυφα πρανή με πλάτος και βάθος ορυγμάτων σύμφωνα με τα σχέδια της μελέτης και με αντιστηρίξεις των παρειών εκσκαφής όπου απαιτείται και κατά τρόπο που να παρέχουν πλήρη ασφάλεια έναντι ατυχημάτων. 6.2 Διαστάσεις Ορυγμάτων Το πλάτος του ορύγματος καθορίζεται στα σχέδια ανά διατομή και είδος αγωγού και αφορά το ελεύθερο πλάτος ορύγματος όπως ορίζεται στα σχέδια της παρούσας μελέτης. Το βάθος καθορίζεται στα σχέδια της μελέτης που αφορούν τις μηκοτομές των αγωγών. 6.3 Επίχωση Ορυγμάτων Η επίχωση των ορυγμάτων θα γίνει με θραυστό υλικό λατομείου (3Α) Ο βαθμός συμπύκνωσης δεν θα πρέπει, να είναι κατώτερος από 95% (τροποποιημένη δοκιμασία Proctor). Ο τρόπος έδρασης των κάθε είδους αγωγών, ο εγκιβωτισμός τους με άμμο λατομείου και η επίχωση τους με θραυστό υλικό λατομείου (3Α) καθορίζονται στα σχέδια της μελέτης και γίνεται σύμφωνα με τα οριζόμενα στις σχετικές Τ.Π. Ρητά επισημαίνεται ότι (ιδιαίτερα στα βαθύτερα σημεία του ορύγματος) απαιτείται λίαν επιμελημένη συμπύκνωση για την μείωση των παραμορφώσεων του σωλήνα. 7. ΙΔΙΑΙΤΕΡΕΣ ΑΠΑΙΤΗΣΕΙΣ Εξαιρετικά μεγάλη προσοχή θα δοθεί στα εξής: Στη στεγανότητα των κατασκευών των αγωγών. Στην προστασία από την επίδραση των υλικών με τα οποία έρχονται σε επαφή Στην τήρηση των μηκοτομών των αγωγών Στη σχολαστική εφαρμογή των μέτρων ασφαλείας του προσωπικού, των έργων και των γειτονικών κατασκευών

19 Στη σωστή τοποθέτηση των σωλήνων μέσα στο όρυγμα με τη χρήση των καταλλήλων μηχανικών μέσων και εργαλείων H ευθύνη διασφάλισης των απαιτήσεων αυτών, ανήκει αποκλειστικά και μόνον στον Ανάδοχο του έργου. Για την εξασφάλιση των απαιτήσεων αυτών η Υπηρεσία θα λάβει όλα τα απαιτούμενα μέτρα τα οποία (ενδεικτικά και μόνον και σε καμία περίπτωση περιοριστικά) αναφέρονται περιληπτικά ως εξής: Για όλα ανεξαιρέτως τα υλικά που θα χρησιμοποιηθούν απαιτείται προέγκριση τους από την Υπηρεσία με την υποβολή των τεχνικών χαρακτηριστικών τους και των στοιχείων που κατά περίπτωση απαιτούνται (σύμφωνα με τις σχετικές Τ.Π και τα άλλα τεύχη δημοπράτησης). Ρητά επισημαίνεται ότι θα προτιμηθούν υλικά από βιομηχανίες που διαθέτουν σύστημα διασφάλισης ποιότητας. Με την έναρξη των εργασιών πρέπει να γίνουν και έλεγχοι όλων των υλικών που θα χρησιμοποιηθούν. Πριν την ολοκλήρωση των ελέγχων ουδεμία προέγκριση για την προμήθεια υλικού μπορεί να θεωρηθεί ότι έχει δοθεί από την Υπηρεσία και κατά συνέπεια τυχόν προμήθεια υλικών για το σύνολο του έργου από τον Ανάδοχο γίνεται με δική του ευθύνη και μόνον. 8. ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΚΑΤΑΣΚΕΥΗΣ ΑΓΩΓΩΝ Για την κατασκευή των αγωγών θα γίνουν οι παρακάτω εργασίες σύμφωνα με τις αντίστοιχες Τ.Π. και τα σχέδια της Μελέτης: 8.2 Εκσκαφή Ορυγμάτων Η οριζοντιογραφική τοποθέτηση του αγωγού και συνακόλουθα η εκσκαφή του ορύγματος του θα γίνεται σε θέση η οποία θα καθορίζεται επιτόπου από την Υπηρεσία. Θα γίνει μόρφωση δια χειρών του πυθμένα και των παρειών του ορύγματος στις καθορισμένες διατομές και υψόμετρα. 8.3 Προϊόντα Εκσκαφών Τα προϊόντα των εκσκαφών θα φορτώνονται αμέσως επ' αυτοκινήτου και θα μεταφέρονται προς απόρριψη σε χώρο απόθεσης που θα υποδειχθεί από τον Ανάδοχο και θα εγκριθεί από την Υπηρεσία. Η χρησιμοποίηση προϊόντων εκσκαφών για επανεπίχωση αγωγών ρητά απαγορεύεται. Σε περίπτωση κατά την οποίαν ο Ανάδοχος προχωρήσει στην επίχωση με προϊόντα εκσκαφής (ανεξαρτήτως εάν αυτά είναι κατάλληλα η όχι) η Υπηρεσία διατηρεί το δικαίωμα να διατάξει την επανεκσκαφή του ορύγματος και την επίχωση του σύμφωνα με τις εντολές της χωρίς καμία αποζημίωση του Αναδόχου. Τα προϊόντα εκσκαφών δεν επιτρέπεται να τοποθετούνται κοντά στο όρυγμα. Ακόμα και μέχρι να μεταφερθούν η απόθεση τους επιτρέπεται μόνον 0,60 εκ μακριά από το όρυγμα ώστε να μην προκαλούνται καταπτώσεις, με την ρητή προϋπόθεση ότι τούτο επιτρέπεται και δεν εγκυμονεί κανενός είδους κίνδυνο για το έργο, τους πεζούς και τις παρακείμενες κατασκευές κ.λ.π. Σε όλες τις υπόλοιπες περιπτώσεις απαγορεύεται η απόθεση των προϊόντων εκσκαφών παράλληλα στο όρυγμα. 8.4 Εξυγίανση Πριν την τοποθέτηση των σωλήνων προηγούνται όπου απαιτούνται εργασίες εξυγίανσης δηλαδή τοποθετείται εξυγιαντική στρώση καταλλήλου πάχους σύμφωνα με την αντίστοιχη Τ.Π. Σκοπός της στρώσης αυτής θα είναι η καλύτερη έδραση των σωλήνων. 8.5 Κατασκευή Αγωγών 18

20 Αναλυτικά για την κατασκευή των αγωγών HDPE και οι εργασίες περιγράφονται στις αντίστοιχες Τεχνικές Προδιαγραφές της παρούσας μελέτης. Ιδιαίτερη προσοχή πρέπει να δοθεί: Στη συμπύκνωση του υλικού εγκιβωτισμού των σωλήνων η οποία θα πρέπει να γίνεται με προσοχή ώστε να μη δημιουργηθούν προβλήματα στον αγωγό. Θα πρέπει στη ζώνη του αγωγού να γίνεται συμπύκνωση τουλάχιστον 95% κατά PROCTOR ανεξαρτήτως μέσων που θα χρησιμοποιηθούν (μηχανήματα, χέρια ή συνδυασμός αυτών). Στη χρήση του κατάλληλου εξοπλισμού για την τοποθέτηση των σωλήνων. Στην υλοποίηση των κλίσεων της σωληνογραμμής με τη χρήση καταλλήλου εξοπλισμού εάν απαιτείται και το συνεχή έλεγχο. Στη σωστή έδραση των σωλήνων ώστε να μην υπάρχουν κενά, πέτρες κλπ Η εργασία των επιχώσεων πρέπει να γίνεται επιμελημένα αλλά και με ιδιαίτερη προσοχή ώστε να αποφευχθεί θραύση του αγωγού κατά τη διάρκεια της εργασίας συμπύκνωσης Επιχώσεις ορυγμάτων - Επαναφορά οδοστρωμάτων Η στάθμη των επιχώσεων των ορυγμάτων θα φθάνει μέχρι την στέψη των ορυγμάτων 9. ΔΥΣΧΕΡΕΙΕΣ ΚΑΤΑΣΚΕΥΗΣ Επισημαίνεται ότι θα πρέπει να ληφθούν υπόψη από τον Ανάδοχο οι δυσχέρειες κατασκευής αγωγών λόγω του αριθμού και των διαστάσεων των αγωγών και των ορυγμάτων συνακόλουθα, του βάθους εκσκαφής των αγωγών, του πλάτους των οδών, του κυκλοφοριακού φόρτου, των απαιτήσεων αντιστήριξης κ.α. Οι ανωτέρω δυσκολίες έχουν ληφθεί υπ' όψη στην τιμή μονάδος κάθε εργασίας της παρούσας μελέτης. 10. EΠΙΜΕΤΡΗΣΗ - ΠΛΗΡΩΜΗ ΕΡΓΑΣΙΩΝ Για την επιμέτρηση και πληρωμή των εργασιών ισχύουν τα αναγραφόμενα στο Τιμολόγιο μελέτης (γενικοί όροι και άρθρα) και τις Τεχνικές Συγγραφή Υποχρεώσεων της μελέτης. 11. ΠΡΟΓΡΑΜΜΑ ΚΑΤΑΣΚΕΥΗΣ Η χρονική σειρά κατασκευής των έργων θα προτείνεται από τον Ανάδοχο με την υποβολή του χρονοδιαγράμματος και θα εγκρίνεται από την Υπηρεσία η οποία έχει το δικαίωμα να τροποποιήσει τη σειρά προτεραιότητας και ο Ανάδοχος είναι υποχρεωμένος να εκτελέσει το έργο σύμφωνα με την παραπάνω τροποποίηση. Ρητά επισημαίνεται ότι ουδεμία πρόσθετη αποζημίωση δικαιούται ο Ανάδοχος για πρόσθετη εργασία λόγω της σειράς των εργασιών που επέλεξε. Στο συγκεκριμένο έργο μπορεί η κατασκευή του έργου να αρχίσει σε παραπάνω του ενός μετώπου πάντα κατά την κρίση της Υπηρεσίας, ώστε να μην υπάρξει καθυστέρηση. Στην παρούσα μελέτη περιλαμβάνονται και αποτελούν αναπόσπαστο μέρος αυτής και τα σχέδια (οριζοντιογραφίες, μηκοτομές, λεπτομέρειες κλπ.) τα οποία ο Ανάδοχος είναι υποχρεωμένος να τηρεί απαρέγκλιτα.

21 12. ΕΠΙΒΛΕΠΟΥΣΑ ΥΠΗΡΕΣΙΑ 20 Διευθύνουσα Υπηρεσία είναι η Διεύθυνση Δικτύων της ΔΕΥΑΡ η οποία θα ορίσει και τον/τους Επιβλέποντες και τον/τους βοηθούς τους. 13. ΠΟΣΟΤΗΤΕΣ ΚΥΡΙΟΤΕΡΩΝ ΕΡΓΑΣΙΩΝ 1 Εκσκαφές ορυγμάτων 3540 μ 3 2 Επιχώσεις ορυγμάτων με θραυστό υλικό λατομείου 3050 μ 3 3 Προμήθεια σκυροδέματος 110 μ 3 4 Πλαστικοί αγωγοί τρίτης γενιάς HDPE Φ Atm 180 μμ 5 Πλαστικοί αγωγοί τρίτης γενιάς HDPE Φ Atm 420 μμ 6 Πλαστικοί αγωγοί τρίτης γενιάς HDPE Φ Atm 1410 μμ 7 Πλαστικοί αγωγοί τρίτης γενιάς HDPE Φ Atm 1050 μμ 8 Μεταλλική δεξαμενή 1 Τεμ. 9 Ειδικά τεμάχια από σωληνώσεων από ελατό χυτοσίδηρο (καμπύλες, ταυ, συστολές κλπ) 1260 Κιλ 14. ΠΡΟΘΕΣΜΙΕΣ Η συνολική προθεσμία για την αποπεράτωση όλων των εργασιών και την παράδοση του έργου είναι έξη (6) μήνες από την υπογραφή της σύμβασης. 15. ΔΑΠΑΝΗ ΤΩΝ ΕΡΓΩΝ Η δαπάνη του έργου που θα κατασκευασθεί αφορά σε όλες τις εργασίες που απαιτούνται για την πλήρη αποπεράτωση του έργου. Περιλαμβάνονται όλες οι προμήθειες, οι μεταφορές υλικών και οι αποκαταστάσεις των οδοστρωμάτων και των πεζοδρομίων. Ο προϋπολογισμός του έργου ανέρχεται στο ποσό των , χωρίς τον Φ.Π.Α. εκ των οποίων ,00 για απρόβλεπτα. ΣΥΝΟΛΙΚΟΣ ΑΝΑΛΥΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΕΡΓΟΥ ΚΑΤΑ ΤΗΝ ΜΕΛΕΤΗ 1 1 Η ΟΜΑΔΑ: ΧΩΜΑΤΟΥΡΓΙΚΑ - ΟΔΟΣΤΡΩΣΙΑ , Η ΟΜΑΔΑ: ΤΕΧΝΙΚΑ - ΣΚΥΡΟΔΕΜΑΤΑ , Η ΟΜΑΔΑ: ΣΩΛΗΝΩΣΕΙΣ ,00 4 ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ ΕΡΓΑΣΙΩΝ ,00 5 ΓΕ & ΟΕ ,00 6 ΣΥΝΟΛΟ 1 (ΜΕΤΑ ΤΩΝ ΓΕ & ΟΕ) ,00 7 Απρόβλεπτες δαπάνες ,00 8 ΣΥΝΟΛΟ 2 (ΜΕΤΑ ΤΩΝ ΑΠΡΟΒΛΕΠΤΩΝ) ,00 9 Δαπάνες για αναθεώρηση 2.569,00 10 ΣΥΝΟΛΟ 3 (ΜΕΤΑ ΤΗΣ ΑΝΑΘΕΩΡΗΣΗΣ) , ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ ΕΡΓΟΥ ,00

22 21 Ρόδος.. /.. /.. Συντάχθηκε Ρόδος././.. Ελέγχθηκε ΝΙΚΟΛΟΣ ΑΝΑΣΤΑΣΙΟΣ Τοπογράφος Μηχανικός ΤΕ ΣΑΒΒΑΣ ΜΑΤΣΗΣ Πολιτικός Μηχανικός ΠΕ Ρόδος./ /. Θεωρήθηκε Ο ΔΙΕΥΘΥΝΤΗΣ ΔΙΚΤΥΩΝ ΔΕΥΑΡ ΜΑΤΣΗΣ ΣΑΒΒΑΣ Πολιτικός Μηχανικός ΠΕ
