Προμήθεια οργάνων παιδικών χαρών Δήμου Θερμαϊκού. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,45 με Φ.Π.Α. ΠΕΡΑΙΑ 19/08/2013

Transcript

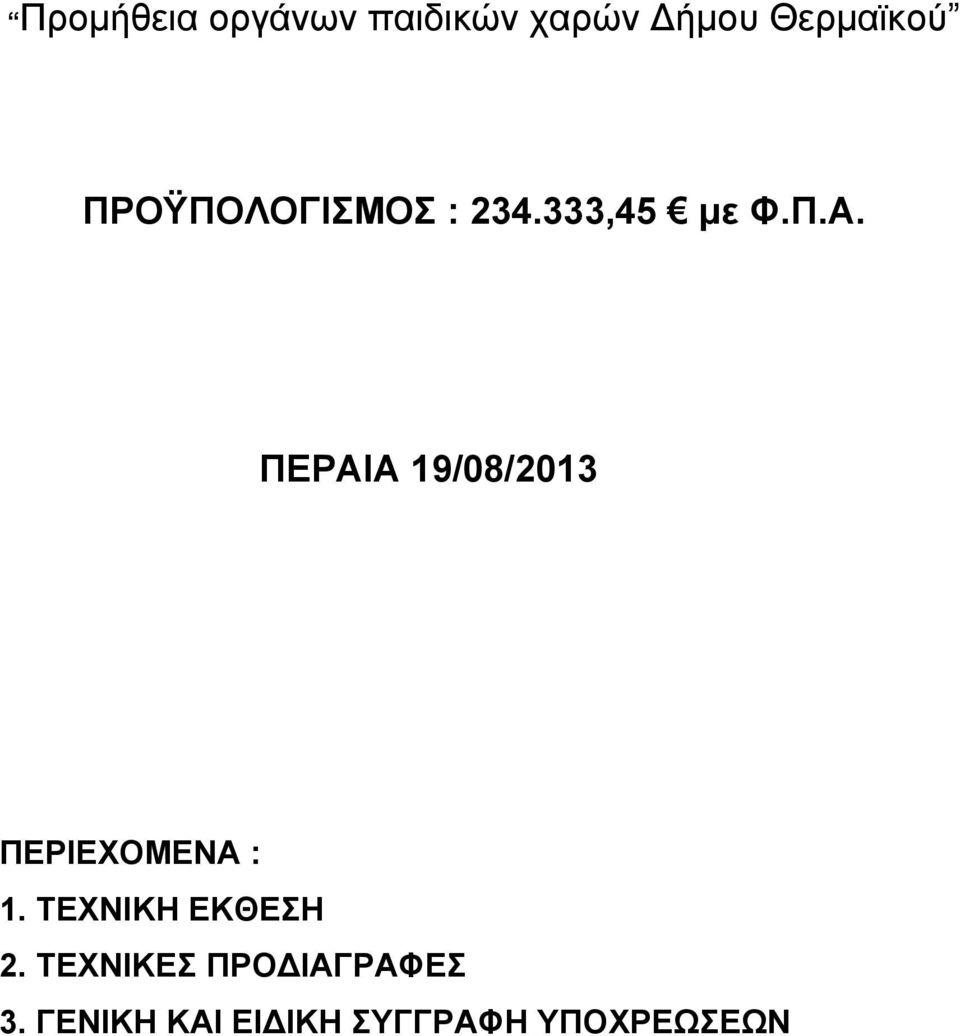

1 Προμήθεια οργάνων παιδικών χαρών Δήμου Θερμαϊκού ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,45 με Φ.Π.Α. ΠΕΡΑΙΑ 19/08/2013 ΠΕΡΙΕΧΟΜΕΝΑ : 1. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 2. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 3. ΓΕΝΙΚΗ KAI ΕΙΔΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ

2 4. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΔΗΜΟΣ ΘΕΡΜΑΙΚΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΠΡΟΜΗΘΕΙΑ: «Προμήθεια οργάνων παιδικών χαρών Δήμου Θερμαϊκού» ΠΡΟΫΠ/ΣΜΟΣ ΜΕΛΕΤΗΣ: ,45 (συμπεριλαμβανομένου ΦΠΑ) ΧΡΗΣΗ: 2013 Α.Μ. 21/ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η παρούσα μελέτη αφορά στην προμήθεια οργάνων και αστικού εξοπλισμού πέντε παιδικών χαρών του Καλλικρατικού Δήμου Θερμαϊκού και συγκεκριμένα: -Ο.Τ 51, Δ.Κ. Περαίας, - στη συμβολή των οδών Θεσσαλονίκης-Αμπελοκήπων Δ.Κ. Περαίας, -Ο.Τ 9, Τ.Κ. Αγγελοχωρίου, -Ο.Τ. Γ98 Δ.Κ. Επανομής - Ο.Τ. 119Τ Δ.Κ. Περαίας Ο ενδεικτικός προϋπολογισμός για την προμήθεια των συγκεκριμένων ειδών ανέρχεται στο ποσό των ,45 (συμπεριλαμβανομένου Φ.Π.Α.) Ειδικότερα, ο απαιτούμενος αστικός εξοπλισμός είναι: ΟΜΑΔΑ Α: Προμήθεια και τοποθέτηση οργάνων παιχνιδιού παιδικών χαρών (μετά των σχετικών υλικών που προβλέπονται από τα εγκεκριμένα πρότυπα ασφαλείας για τα δάπεδα και τις υποβάσεις των οργάνων αυτών) και λοιπού αστικού εξοπλισμού (καθιστικά σώματα, φωτιστικά σώματα και κάδοι απορριμμάτων με τα απαραίτητα υλικά στήριξης τους) που θεωρούνται απαραίτητα σε πρώτη φάση για την ορθή λειτουργία και την ασφάλεια της παιδικής χαράς του Δήμου μας. Η επιλογή του αστικού εξοπλισμού αυτών προέκυψε μετά από αυτοψίες που διενεργήθηκαν στην παιδική χαρά του Δήμου μας και την καταγραφή των αναγκών που θεωρήθηκαν ως πιο σημαντικές κατά προτεραιότητα. Οι ανάγκες σε όργανα παιχνιδιού και λοιπού αστικού εξοπλισμού του περιληπτικά ο εξής : παιδότοπου είναι

3

4 ΠΑΙΔΟΤΟΠΟΣ Ο.Τ 51 ΠΕΡΙΟΧΗ ΔΗΜ. ΚΟΙΝΟΤΗΤΑ ΠΕΡΑΙΑΣ ΚΟΥΝΙΑ ΝΗΠΙΩΝ 2/ΘΕΣΙΑ ΞΥΛΙΝΗ ΚΟΥΝΙΑ ΠΑΙΔΩΝ 2/ΘΕΣΙΑ ΞΥΛΙΝΗ ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ [HPL] ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΛΟΥΛΟΥΔΙ 2ΘΕΣΙΟ[HPL] ΤΡΑΜΠΑΛΑ ΕΛΑΤΗΡΙΟΥ 'ΖΩΑΚΙΑ' ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ ΤΡΕΝΑΚΙ ΝΗΠΙΩΝ ΚΙΟΣΚΙ ΕΞΑΓΩΝΙΚΟ ΠΛΕΥΡΑΣ 2Μ ΠΑΓΚΑΚΙ ΑΠΛΟ ΚΑΛΑΘΑΚΙ ΑΠΟΡΡΙΜΜΑΤΩΝ ΣΤΡΟΓΓΥΛΟ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ (m) ΠΟΡΤΑ ΓΙΑ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ ΠΙΝΑΚΙΔΑ ΠΛΗΡΟΦΟΡΙΑΚΗ ΕΓΧΑΡΑΚΤΗ στη συμβολή των οδών Θεσσαλονίκης- Αμπελοκήπων ΔΑΠΕΔΟ ΑΣΦΑΛΕΙΑΣ (500*500) ΠΑΧΟΥΣ 40ΜΜ (HIC = 1300ΜΜ) ΔΗΜ. ΚΟΙΝΟΤΗΤΑ ΠΕΡΑΙΑΣ ΚΟΥΝΙΑ ΝΗΠΙΩΝ 2/ΘΕΣΙΑ ΞΥΛΙΝΗ ΚΟΥΝΙΑ ΠΑΙΔΩΝ 2/ΘΕΣΙΑ ΞΥΛΙΝΗ ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ [HPL] ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ 2/ΘΕΣΙΟ ΛΟΥΛΟΥΔΙ [HPL] 4/ΘΕΣΙΟ ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ 'ΜΑΡΓΑΡΙΤΑ' ΤΡΑΜΠΑΛΑ ΕΛΑΤΗΡΙΟΥ 'ΖΩΑΚΙΑ' ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ - ΠΑΙΔΩΝ ΤΡΑΠΕΖΟΠΑΓΚΟΣ

5 ΠΑΓΚΑΚΙ ΑΠΛΟ ΚΑΛΑΘΑΚΙ ΑΠΟΡΡIMΜΑΤΩΝ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ ΥΨΟΣ 2 ΜΕΤΡΑ (m) ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ (m) ΠΟΡΤΑ ΓΙΑ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ ΦΩΤΙΣΤΙΚΟ ΜΟΝΟΦΩΤΟ ΜΑΡΓΑΡΙΤΑ ΠΙΝΑΚΙΔΑ ΠΛΗΡΟΦΟΡΙΑΚΗ ΕΓΧΑΡΑΚΤΗ Ο.Τ. Γ98 ΔΑΠΕΔΟ ΑΣΦΑΛΕΙΑΣ (500*500) ΠΑΧΟΥΣ 40ΜΜ (HIC = 1300ΜΜ) ΔΗΜ. ΚΟΙΝΟΤΗΤΑ ΕΠΑΝΟΜΗΣ ΚΟΥΝΙΑ ΠΑΙΔΩΝ 3/ΘΕΣΙΑ ΞΥΛΙΝΗ ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΠΕΤΑΛΟΥΔΑ [HPL] 4/ΘΕΣΙΟ ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ 'ΜΑΡΓΑΡΙΤΑ' [HPL] ΤΡΑΜΠΑΛΑ ΞΥΛΙΝΗ ΣΥΝΘΕΤΟ ΠΑΙΔΩΝ [HPL] ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ "ΛΟΥΛΟΥΔΙ" ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ 'ΜΑΝΙΤΑΡΙ' [HPL] ΠΑΓΚΑΚΙ ΑΠΛΟ ΚΑΔΟΣ ΑΠΟΡΡΙΜΜΑΤΩΝ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ (m) ΠΟΡΤΑ ΓΙΑ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ

6 ΒΡΥΣΗ ΜΑΝΤΕΜΕΝΙΑ ΦΩΤΙΣΤΙΚΟ ΜΟΝΟΦΩΤΟ ΜΑΡΓΑΡΙΤΑ ΠΙΝΑΚΙΔΑ ΠΛΗΡΟΦΟΡΙΑΚΗ ΕΓΧΑΡΑΚΤΗ Ο.Τ 9 ΔΑΠΕΔΟ ΑΣΦΑΛΕΙΑΣ (500*500) ΠΑΧΟΥΣ 40ΜΜ (HIC = 1300ΜΜ) ΤΟΠ. ΚΟΙΝΟΤΗΤΑ ΑΓΓΕΛΟΧΩΡΙΟΥ ΚΟΥΝΙΑ ΝΗΠΙΩΝ 2/ΘΕΣΙΑ ΞΥΛΙΝΗ ΚΟΥΝΙΑ ΠΑΙΔΩΝ 2/ΘΕΣΙΑ ΞΥΛΙΝΗ ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ ΠΑΓΚΑΚΙ ΑΠΛΟ ΚΑΛΑΘΑΚΙ ΑΠΟΡΡΙΜΑΤΩΝ ΣΤΡΟΓΓΥΛΟ ΕΣΤΙΑ ΠΟΔΟΣΦΑΙΡΟΥ 3*2 ΓΙΑ ΓΗΠΕΔΟ 5*5 ΒΡΥΣΗ ΜΑΝΤΕΜΕΝΙΑ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ (m) ΠΟΡΤΑ ΓΙΑ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ ΠΛΗΡΟΦΟΡΙΑΚΗ ΠΙΝΑΚΙΔΑ ΕΓΧΑΡΑΚΤΗ ΣΕ HPL ΦΩΤΙΣΤΙΚΟ ΜΟΝΟΦΩΤΟ ΜΑΡΓΑΡΙΤΑ ΔΑΠΕΔΟ ΑΣΦΑΛΕΙΑΣ (500*500) ΠΑΧΟΥΣ 40ΜΜ (HIC = 1300ΜΜ) ΑΠΟΞΗΛΩΣΗ ΚΑΙ ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΕΛΑΤΗΡΙΟΥ

7 Ο.Τ. 119Τ ΔΗΜ. ΚΟΙΝΟΤΗΤΑ ΠΕΡΑΙΑΣ ΚΟΥΝΙΑ ΝΗΠΙΩΝ 3/ΘΕΣΙΑ ΞΥΛΙΝΗ ΚΟΥΝΙΑ ΠΑΙΔΩΝ 3/ΘΕΣΙΑ ΞΥΛΙΝΗ ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ [HPL] ΣΥΝΘΕΤΟ ΠΑΙΔΩΝ [HPL] ΠΑΓΚΑΚΙ ΑΠΛΟ ΚΑΛΑΘΑΚΙ ΑΠΟΡΡΙΜΑΤΩΝ ΣΤΡΟΓΓΥΛΟ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ (m) ΠΟΡΤΑ ΓΙΑ ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΙΣΙΑ ΒΡΥΣΗ ΜΑΝΤΕΜΕΝΙΑ ΠΙΝΑΚΙΔΑ ΠΛΗΡΟΦΟΡΙΑΚΗ ΕΓΧΑΡΑΚΤΗ Όλα τα όργανα παιχνιδιού και οι αντίστοιχες επιφάνειες πτώσης στις οποίες θα τοποθετηθούν, που περιγράφονται στη μελέτη, θα είναι κατασκευασμένα σύμφωνα με τις ισχύουσες τεχνικές προδιαγραφές (πρότυπα ΕΛΟΤ ΕΝ71, ΕΛΟΤ ΕΝ 1176, ΕΛΟΤ ΕΝ 1177 και κάθε άλλο μεταγενέστερο των παραπάνω πρότυπο που είναι τουλάχιστον ισοδύναμο με αυτά), όπως ορίζεται στην με αρ / υπουργική απόφαση περί καθορισμού των προϋποθέσεων και των τεχνικών προδιαγραφών για την κατασκευή και την λειτουργία των παιδικών χαρών των Δήμων (ΦΕΚ 931/Β/ ) και στην με αρ / απόφαση του Υπουργείου Εσωτερικών. Πέραν αυτού, θα φέρουν κατάλληλο σήμα ποιότητας (μικρή πινακίδα) επί του εξοπλισμού και θα διαθέτουν πιστοποιητικό συμμόρφωσης από αναγνωρισμένο φορέα ελέγχου, όπως αυτά περιγράφονται στο άρθρο 5 της προαναφερόμενης απόφασης.

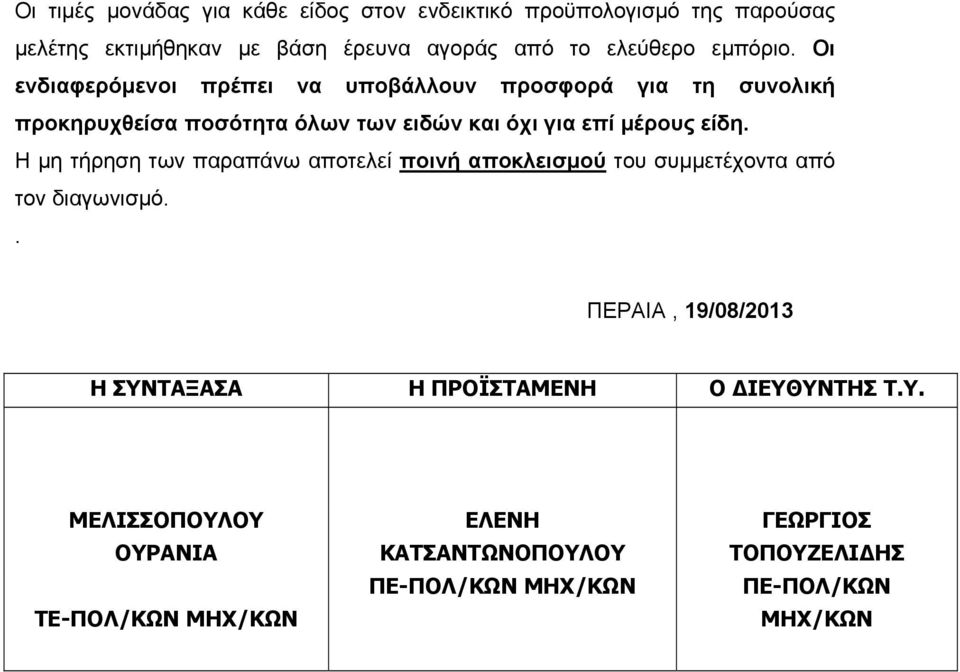

8 Οι τιμές μονάδας για κάθε είδος στον ενδεικτικό προϋπολογισμό της παρούσας μελέτης εκτιμήθηκαν με βάση έρευνα αγοράς από το ελεύθερο εμπόριο. Οι ενδιαφερόμενοι πρέπει να υποβάλλουν προσφορά για τη συνολική προκηρυχθείσα ποσότητα όλων των ειδών και όχι για επί μέρους είδη. Η μη τήρηση των παραπάνω αποτελεί ποινή αποκλεισμού του συμμετέχοντα από τον διαγωνισμό.. ΠΕΡΑΙΑ, 19/08/2013 Η ΣΥΝΤΑΞΑΣΑ Η ΠΡΟΪΣΤΑΜΕΝΗ Ο ΔΙΕΥΘΥΝΤΗΣ Τ.Υ. ΜΕΛΙΣΣΟΠΟΥΛΟΥ ΟΥΡΑΝΙΑ ΤΕ-ΠΟΛ/ΚΩΝ ΜΗΧ/ΚΩΝ ΕΛΕΝΗ ΚΑΤΣΑΝΤΩΝΟΠΟΥΛΟΥ ΠΕ-ΠΟΛ/ΚΩΝ ΜΗΧ/ΚΩΝ ΓΕΩΡΓΙΟΣ ΤΟΠΟΥΖΕΛΙΔΗΣ ΠΕ-ΠΟΛ/ΚΩΝ ΜΗΧ/ΚΩΝ

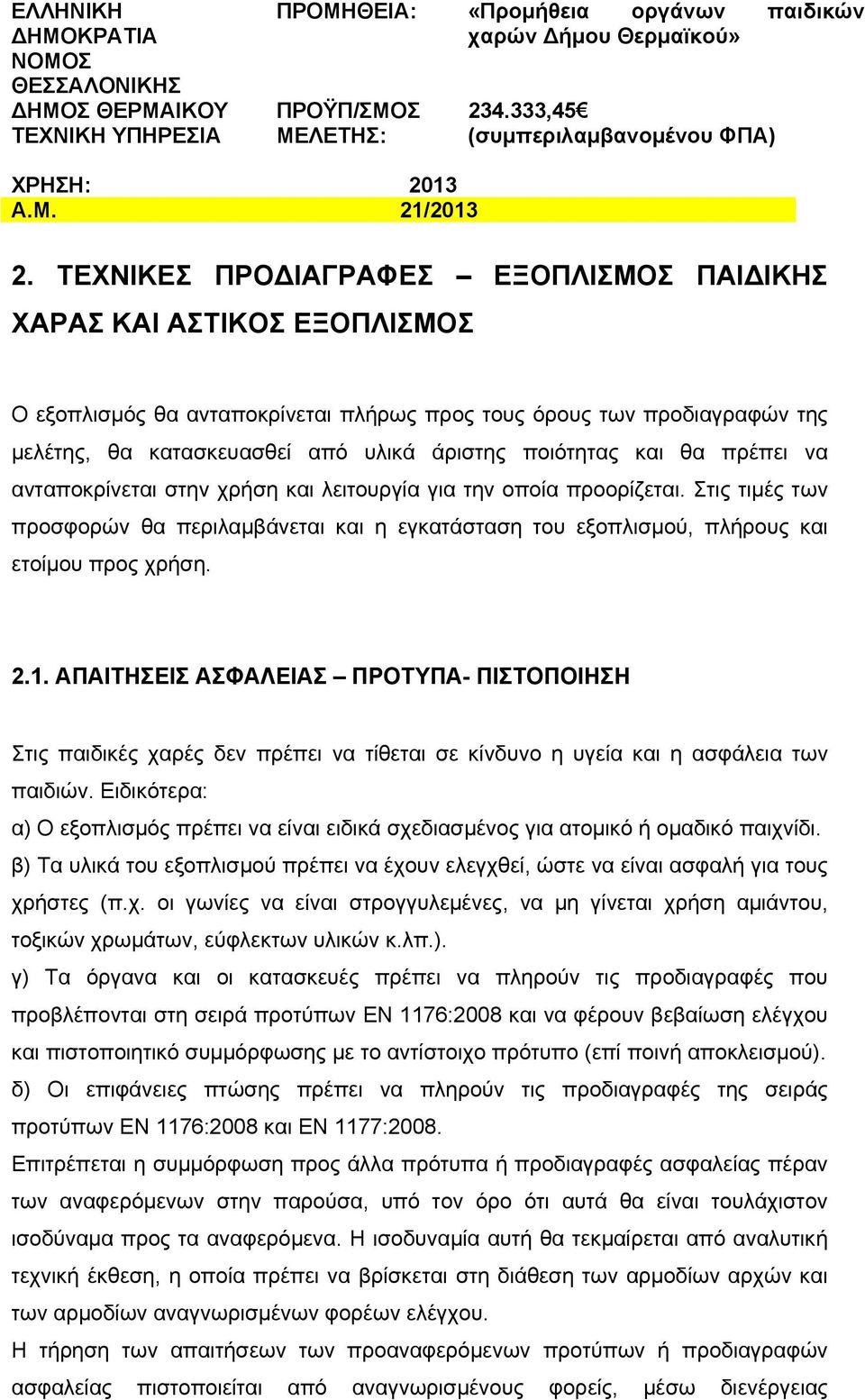

9 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΔΗΜΟΣ ΘΕΡΜΑΙΚΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΠΡΟΜΗΘΕΙΑ: «Προμήθεια οργάνων παιδικών χαρών Δήμου Θερμαϊκού» ΠΡΟΫΠ/ΣΜΟΣ ΜΕΛΕΤΗΣ: ,45 (συμπεριλαμβανομένου ΦΠΑ) ΧΡΗΣΗ: 2013 Α.Μ. 21/ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΞΟΠΛΙΣΜΟΣ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ ΚΑΙ ΑΣΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Ο εξοπλισμός θα ανταποκρίνεται πλήρως προς τους όρους των προδιαγραφών της μελέτης, θα κατασκευασθεί από υλικά άριστης ποιότητας και θα πρέπει να ανταποκρίνεται στην χρήση και λειτουργία για την οποία προορίζεται. Στις τιμές των προσφορών θα περιλαμβάνεται και η εγκατάσταση του εξοπλισμού, πλήρους και ετοίμου προς χρήση ΑΠΑΙΤΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΤΥΠΑ- ΠΙΣΤΟΠΟΙΗΣΗ Στις παιδικές χαρές δεν πρέπει να τίθεται σε κίνδυνο η υγεία και η ασφάλεια των παιδιών. Ειδικότερα: α) Ο εξοπλισμός πρέπει να είναι ειδικά σχεδιασμένος για ατομικό ή ομαδικό παιχνίδι. β) Τα υλικά του εξοπλισμού πρέπει να έχουν ελεγχθεί, ώστε να είναι ασφαλή για τους χρήστες (π.χ. οι γωνίες να είναι στρογγυλεμένες, να μη γίνεται χρήση αμιάντου, τοξικών χρωμάτων, εύφλεκτων υλικών κ.λπ.). γ) Τα όργανα και οι κατασκευές πρέπει να πληρούν τις προδιαγραφές που προβλέπονται στη σειρά προτύπων ΕΝ 1176:2008 και να φέρουν βεβαίωση ελέγχου και πιστοποιητικό συμμόρφωσης με το αντίστοιχο πρότυπο (επί ποινή αποκλεισμού). δ) Οι επιφάνειες πτώσης πρέπει να πληρούν τις προδιαγραφές της σειράς προτύπων ΕΝ 1176:2008 και ΕΝ 1177:2008. Επιτρέπεται η συμμόρφωση προς άλλα πρότυπα ή προδιαγραφές ασφαλείας πέραν των αναφερόμενων στην παρούσα, υπό τον όρο ότι αυτά θα είναι τουλάχιστον ισοδύναμα προς τα αναφερόμενα. Η ισοδυναμία αυτή θα τεκμαίρεται από αναλυτική τεχνική έκθεση, η οποία πρέπει να βρίσκεται στη διάθεση των αρμοδίων αρχών και των αρμοδίων αναγνωρισμένων φορέων ελέγχου. Η τήρηση των απαιτήσεων των προαναφερόμενων προτύπων ή προδιαγραφών ασφαλείας πιστοποιείται από αναγνωρισμένους φορείς, μέσω διενέργειας

10 περιοδικών, ανά διετία, ελέγχων και την έκδοση αντίστοιχων πιστοποιητικών ελέγχου. Ο προμηθευτής υποχρεούται να προσκομίσει επί ποινή αποκλεισμού το εν λόγω πιστοποιητικό συμμόρφωσης από αναγνωρισμένο φορέα πιστοποίησης ΑΠΑΙΤΗΣΕΙΣ ΑΠΟ ΚΑΤΑΣΚΕΥΑΣΤΕΣ- ΕΙΣΑΓΩΓΕΙΣ- ΑΝΤΙΠΡΟΣΩΠΟΥΣ Ο κατασκευαστής, ο εισαγωγέας ή ο αντιπρόσωπος πρέπει να τοποθετεί πινακίδα επάνω στον εξοπλισμό με τις ακόλουθες πληροφορίες: α) Επωνυμία και διεύθυνση, έτος κατασκευής και αριθμό σειράς παραγωγής του κάθε οργάνου. β) Ελάχιστη και μέγιστη ηλικία των παιδιών. γ) Μέγιστος αριθμός χρηστών. δ) Αναφορά στα πρότυπα της σειράς ΕΝ 1176:2008 και ΕΝ 1177:2008 ή ισοδύναμα αυτών. ε) Για κάθε εξοπλισμό να παραδίδεται από τον κατασκευαστή στο δήμο ή την κοινότητα εγχειρίδιο οδηγιών περιοδικής συντήρησης του εξοπλισμού, στις οποίες θα περιέχονται πληροφορίες για: τους απαιτούμενους οπτικούς και λειτουργικούς ελέγχους του εξοπλισμού και των επιμέρους εξαρτημάτων του, τους απαιτούμενους ελέγχους των θεμελιώσεων και των δαπέδων στήριξης του, τη συχνότητα διενέργειας των ελέγχων στ) Για τον καθορισμό από τον κατασκευαστή του είδους και της συχνότητας των ελέγχων πρέπει να λαμβάνονται υπόψη η φύση, η χρήση και οι τοπικές περιβαλλοντικές συνθήκες που σχετίζονται με τον, κατά περίπτωση, εγκατεστημένο εξοπλισμό ΥΛΙΚΑ ΤΩΝ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΕΙΔΩΝ Τα ξύλινα στοιχεία θα κατασκευάζονται από εμποτισμένη πεύκη αρκτικού κύκλου, υγρασίας 16-18%.

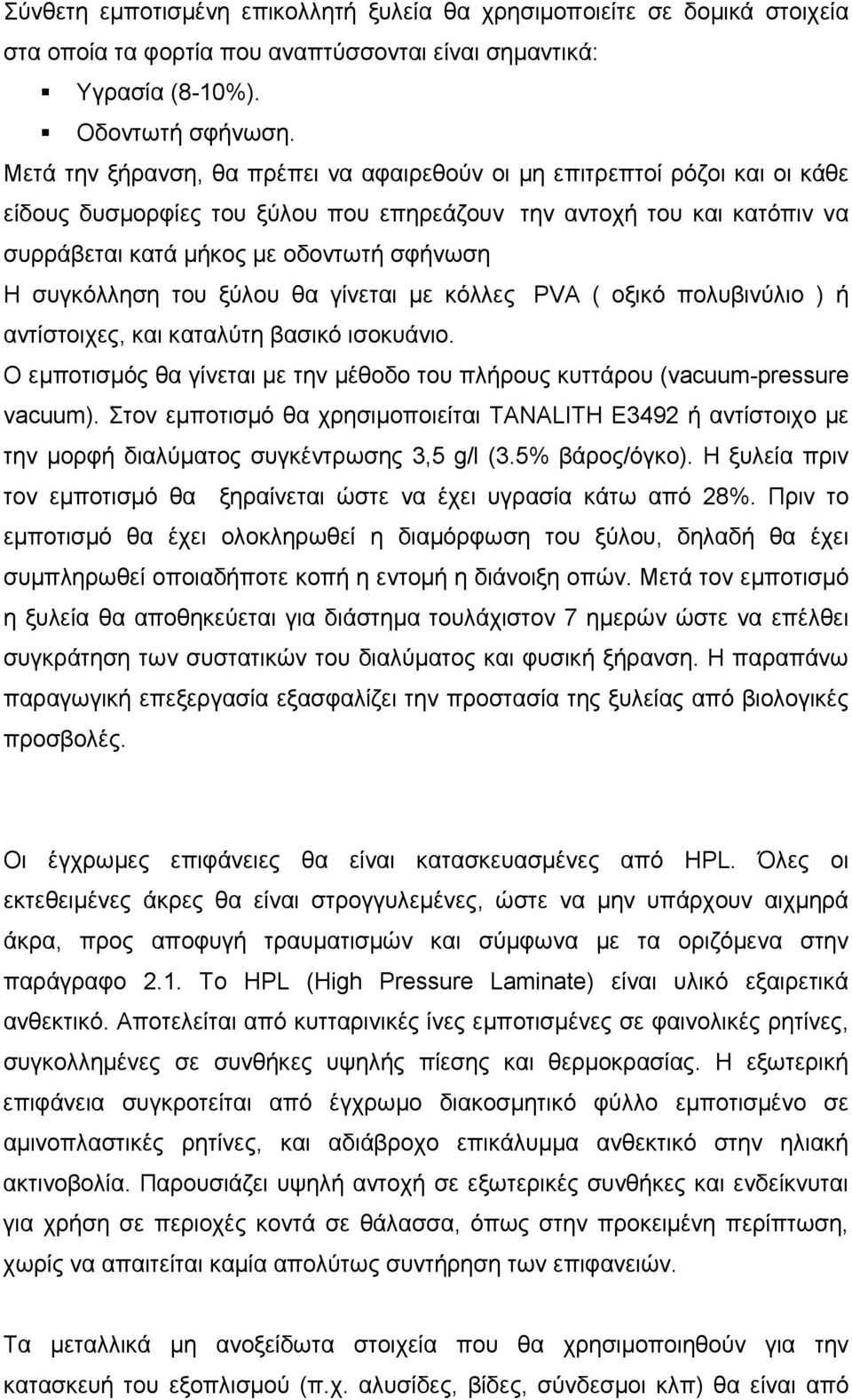

11 Σύνθετη εμποτισμένη επικολλητή ξυλεία θα χρησιμοποιείτε σε δομικά στοιχεία στα οποία τα φορτία που αναπτύσσονται είναι σημαντικά: Υγρασία (8-10%). Οδοντωτή σφήνωση. Μετά την ξήρανση, θα πρέπει να αφαιρεθούν οι μη επιτρεπτοί ρόζοι και οι κάθε είδους δυσμορφίες του ξύλου που επηρεάζουν την αντοχή του και κατόπιν να συρράβεται κατά μήκος με οδοντωτή σφήνωση Η συγκόλληση του ξύλου θα γίνεται με κόλλες PVA ( οξικό πολυβινύλιο ) ή αντίστοιχες, και καταλύτη βασικό ισοκυάνιο. Ο εμποτισμός θα γίνεται με την μέθοδο του πλήρους κυττάρου (vacuum-pressure vacuum). Στον εμποτισμό θα χρησιμοποιείται TANALITH E3492 ή αντίστοιχο με την μορφή διαλύματος συγκέντρωσης 3,5 g/l (3.5% βάρος/όγκο). Η ξυλεία πριν τον εμποτισμό θα ξηραίνεται ώστε να έχει υγρασία κάτω από 28%. Πριν το εμποτισμό θα έχει ολοκληρωθεί η διαμόρφωση του ξύλου, δηλαδή θα έχει συμπληρωθεί οποιαδήποτε κοπή η εντομή η διάνοιξη οπών. Μετά τον εμποτισμό η ξυλεία θα αποθηκεύεται για διάστημα τουλάχιστον 7 ημερών ώστε να επέλθει συγκράτηση των συστατικών του διαλύματος και φυσική ξήρανση. H παραπάνω παραγωγική επεξεργασία εξασφαλίζει την προστασία της ξυλείας από βιολογικές προσβολές. Οι έγχρωμες επιφάνειες θα είναι κατασκευασμένες από HPL. Όλες οι εκτεθειμένες άκρες θα είναι στρογγυλεμένες, ώστε να μην υπάρχουν αιχμηρά άκρα, προς αποφυγή τραυματισμών και σύμφωνα με τα οριζόμενα στην παράγραφο 2.1. Το HPL (High Pressure Laminate) είναι υλικό εξαιρετικά ανθεκτικό. Αποτελείται από κυτταρινικές ίνες εμποτισμένες σε φαινολικές ρητίνες, συγκολλημένες σε συνθήκες υψηλής πίεσης και θερμοκρασίας. Η εξωτερική επιφάνεια συγκροτείται από έγχρωμο διακοσμητικό φύλλο εμποτισμένο σε αμινοπλαστικές ρητίνες, και αδιάβροχο επικάλυμμα ανθεκτικό στην ηλιακή ακτινοβολία. Παρουσιάζει υψηλή αντοχή σε εξωτερικές συνθήκες και ενδείκνυται για χρήση σε περιοχές κοντά σε θάλασσα, όπως στην προκειμένη περίπτωση, χωρίς να απαιτείται καμία απολύτως συντήρηση των επιφανειών. Τα μεταλλικά μη ανοξείδωτα στοιχεία που θα χρησιμοποιηθούν για την κατασκευή του εξοπλισμού (π.χ. αλυσίδες, βίδες, σύνδεσμοι κλπ) θα είναι από

12 χάλυβα θερμογαλβανισμένο (με ψευδάργυρο), όπου θα έχει προηγηθεί προετοιμασία της επιφάνειας με αμμοβολή. Οι διαστάσεις και διατομές των μεταλλικών στοιχείων έχουν μελετηθεί στην παρούσα μελέτη, ώστε να είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία προορίζονται, σύμφωνα με τις σχετικές νόρμες ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. Τα πλαστικά στοιχεία που απαιτούνται για την κατασκευή του εξοπλισμού πρέπει να έχουν μεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Για τα παραπάνω θα χρησιμοποιηθούν υλικά που έχουν και την δυνατότητα ανακύκλωσης όπως το HDPE (High Density Polyethylene Υψηλής Πυκνότητας Πολυαιθυλένιο) και το DURAPOL. Το HDPE είναι υλικό που αναγνωρίζεται παγκόσμια για τις αξιόλογες θερμομηχανικές, ηλεκτρικές και χημικές του ιδιότητες. Ανήκει στις κατηγορίες του πολυαιθυλενίου (τον κυριότερο εκπρόσωπο της οικογένειας των πολυολεφινών), το οποίο παράγεται μετά από πολυμερισμό του αιθυλενίου. Έχει αξιοσημείωτα μεγάλη αντοχή στη διάβρωση και την ηλιακή ακτινοβολία, ανεξάρτητα από τις γεωλογικές συνθήκες. Το DURAPOL είναι πολυμερές μορφοποιημένο ώστε να έχει υψηλή αντοχή σε ακραίες θερμοκρασίες. Είναι δοκιμασμένο σε κρούση. Δεν ξεφλουδίζει, δεν σκουριάζει και δεν ξεβάφει. Έχει μεγάλη αντοχή σε βανδαλισμούς και ακραίες καιρικές συνθήκες. Ιδανικό για εξωτερική χρήση. Και τα δύο υλικά ενδείκνυνται για χρήση σε περιοχές κοντά σε θάλασσα, χωρίς να απαιτείται συντήρηση αυτών, όπως στην προκειμένη περίπτωση. Όλες οι βίδες στήριξης θα πρέπει να καλύπτονται από στρογγυλεμένα πλαστικά προστατευτικά, τα οποία θα παρέχουν ασφάλεια, ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία του εξοπλισμού. Τα βερνίκια και τα χρώματα με τα οποία θα βαφούν τα ξύλινα μέρη θα πρέπει να είναι κατάλληλα για εξωτερική χρήση και να μην περιέχουν μόλυβδο, χρώμιο, κάδμιο ή άλλα βαρέα μέταλλα. Και τα βερνίκια και τα χρώματα θα έχουν βάση το νερό ώστε να είναι κατάλληλα και ασφαλή για τα παιδιά. Η διαδικασία χρωματισμού των ξύλινων εμποτισμένων μερών, θα γίνεται με διαδικασία εμβαπτισμού για μεγαλύτερη αντοχή του χρώματος.

13 ΣΤΙΣ ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΤΙΣ ΔΙΑΤΟΜΕΣ ΤΩΝ ΕΙΔΩΝ ΕΠΙΤΡΕΠΟΝΤΑΙ ΑΠΟΚΛΙΣΕΙΣ ΤΗΣ ΤΑΞΕΩΣ ΤΟΥ ±5%, ΑΡΚΕΙ ΝΑ ΕΙΝΑΙ ΕΞΙΟΥ ΑΣΦΑΛΗ ΚΑΙ ΝΑ ΜΗΝ ΕΠΗΡΕΑΖΟΝΤΑΙ Η ΑΝΤΟΧΗ ΚΑΙ Η ΣΤΑΤΙΚΟΤΗΤΑ ΤΩΝ ΕΞΟΠΛΙΣΜΩΝ. ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΠΟΚΛΙΣΕΩΝ ΘΑ ΓΙΝΕΤΑΙ ΕΙΔΙΚΗ ΜΝΕΙΑ ΕΠ ΑΥΤΟΥ ΚΑΙ ΘΑ ΔΙΔΕΤΑΙ ΓΡΑΠΤΗ ΕΓΓΥΗΣΗ ΑΠΟ ΤΟΝ ΠΡΟΣΦΕΡΟΝΤΑ. ΜΕΓΑΛΥΤΕΡΕΣ ΑΠΟΚΛΙΣΕΙΣ ΔΕΝ ΕΠΙΤΡΕΠΟΝΤΑΙ. 2.4 ΤΕΧΝΙΚΕΣ ΠΕΡΙΓΡΑΦΕΣ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Κούνια 2/θέσια ξύλινη νηπίων Διαστάσεις παιχνιδιού Ύψος: 2380mm Μήκος: 2900mm Πλάτος: 1800mm Τεχνική περιγραφή Η κατασκευή θα απαρτίζεται από οριζόντιο άξονα που θα στηρίζεται σε σύστημα τεσσάρων υποστυλωμάτων υπό γωνία και δύο καθίσματα νηπίων και θα απευθύνεται σε παιδιά ηλικίας από 1 έως 3 ετών και η χρήση του θα γίνεται ταυτόχρονα έως 2 παιδιά. Ο οριζόντιος άξονας θα κατασκευάζεται από σωλήνα Φ76mm, πάχους 3mm και μήκους 2300mm περίπου. Τα τέσσερα υποστυλώματα θα κατασκευάζονται από δοκούς μέσης διατομής 95 x 95mm και μήκους 2400mm περίπου και θα στερεώνονται με βίδες Μ10 x 120 σε ειδικά διαμορφωμένο μεταλλικό τεμάχιο τραπέζιου σχήματος διαμέσω τεσσάρων μεταλλικών μπουλονιών. Το τραπέζιο μεταλλικό τεμάχιο θα προσαρτάται στον οριζόντιο άξονα εργοστασιακά. Τα καθίσματα της κούνιας θα αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση θα υλοποιείται με ειδική διάταξη που θα αποτελείται από διάτρητο τεμάχιο γαλβανισμένο μέσα στο οποίο θα τοποθετείται το ρουλεμάν. Η διάταξη θα συμπληρώνεται με πείρο Φ17mm απ όπου θα ξεκινούν αλυσίδες (DIN 766) γαλβανισμένες εν θερμώ που θα απολήγουν στα δύο καθίσματα (άνοιγμα κρίκου < 8mm). Η όλη κατασκευή θα πακτώνεται ή θα βιδώνεται στο έδαφος σε βάση από σκυρόδεμα, μέσω ειδικών γαλβανιζέ μεταλλικών βάσεων. Οι βάσεις θα τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της δημιουργίας υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Συνολικά η κατασκευή θα είναι γαλβανισμένη εν θερμώ ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες, λόγω τοποθέτησης σε χώρο παραθαλάσσιο. Τα καθίσματα νηπίων θα πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176:2008 κατασκευασμένα από λάμα αλουμινίου το οποίο θα περιβάλλεται πλήρως από καουτσούκ και θα φέρουν πλαστικό κλωβό περιμετρικά

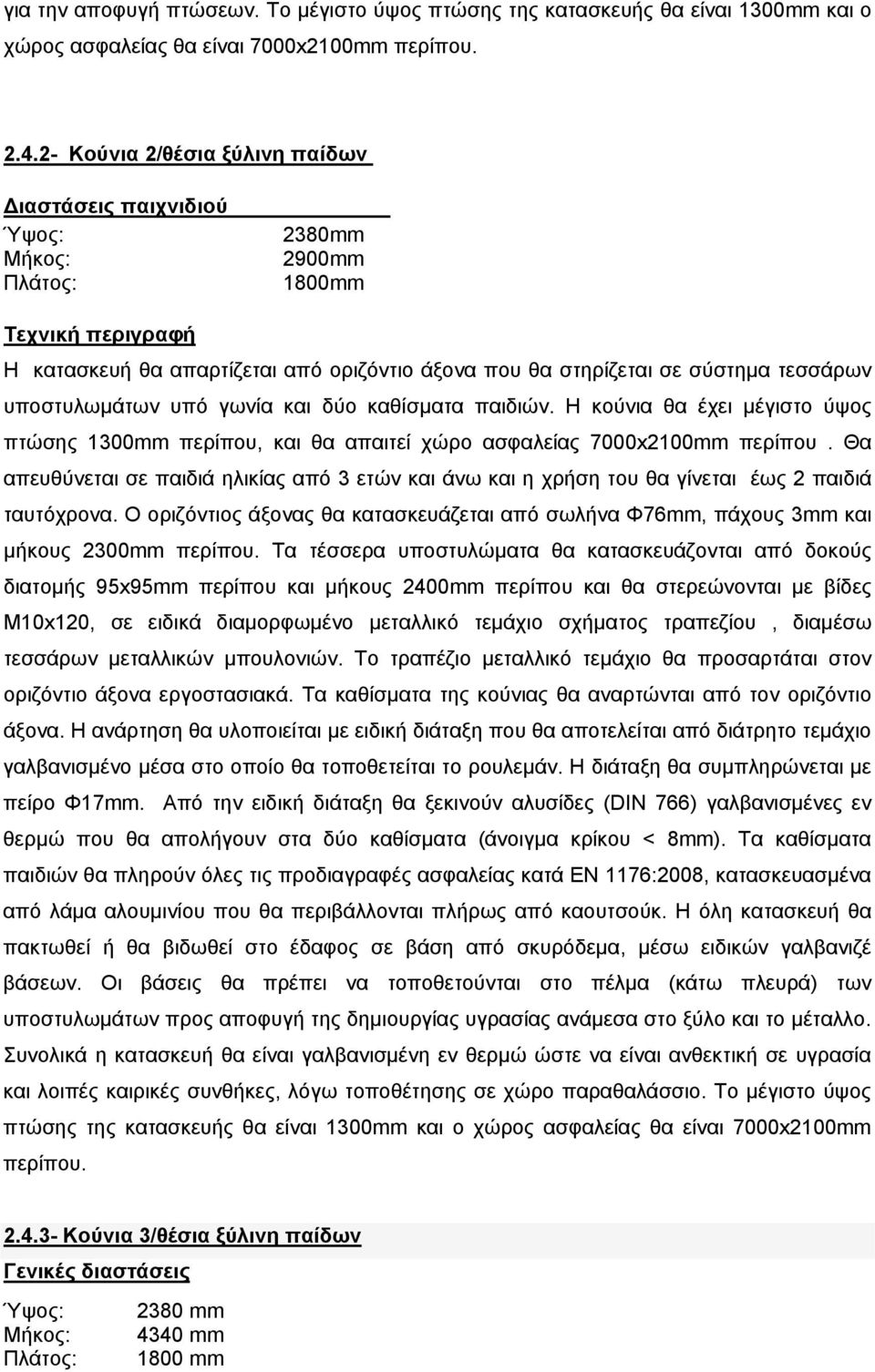

14 για την αποφυγή πτώσεων. Το μέγιστο ύψος πτώσης της κατασκευής θα είναι 1300mm και ο χώρος ασφαλείας θα είναι 7000x2100mm περίπου Κούνια 2/θέσια ξύλινη παίδων Διαστάσεις παιχνιδιού Ύψος: Μήκος: Πλάτος: 2380mm 2900mm 1800mm Τεχνική περιγραφή Η κατασκευή θα απαρτίζεται από οριζόντιο άξονα που θα στηρίζεται σε σύστημα τεσσάρων υποστυλωμάτων υπό γωνία και δύο καθίσματα παιδιών. Η κούνια θα έχει μέγιστο ύψος πτώσης 1300mm περίπου, και θα απαιτεί χώρο ασφαλείας 7000x2100mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 3 ετών και άνω και η χρήση του θα γίνεται έως 2 παιδιά ταυτόχρονα. Ο οριζόντιος άξονας θα κατασκευάζεται από σωλήνα Φ76mm, πάχους 3mm και μήκους 2300mm περίπου. Τα τέσσερα υποστυλώματα θα κατασκευάζονται από δοκούς διατομής 95x95mm περίπου και μήκους 2400mm περίπου και θα στερεώνονται με βίδες Μ10x120, σε ειδικά διαμορφωμένο μεταλλικό τεμάχιο σχήματος τραπεζίου, διαμέσω τεσσάρων μεταλλικών μπουλονιών. Το τραπέζιο μεταλλικό τεμάχιο θα προσαρτάται στον οριζόντιο άξονα εργοστασιακά. Τα καθίσματα της κούνιας θα αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση θα υλοποιείται με ειδική διάταξη που θα αποτελείται από διάτρητο τεμάχιο γαλβανισμένο μέσα στο οποίο θα τοποθετείται το ρουλεμάν. Η διάταξη θα συμπληρώνεται με πείρο Φ17mm. Από την ειδική διάταξη θα ξεκινούν αλυσίδες (DIN 766) γαλβανισμένες εν θερμώ που θα απολήγουν στα δύο καθίσματα (άνοιγμα κρίκου < 8mm). Τα καθίσματα παιδιών θα πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176:2008, κατασκευασμένα από λάμα αλουμινίου που θα περιβάλλονται πλήρως από καουτσούκ. Η όλη κατασκευή θα πακτωθεί ή θα βιδωθεί στο έδαφος σε βάση από σκυρόδεμα, μέσω ειδικών γαλβανιζέ βάσεων. Οι βάσεις θα πρέπει να τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της δημιουργίας υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Συνολικά η κατασκευή θα είναι γαλβανισμένη εν θερμώ ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες, λόγω τοποθέτησης σε χώρο παραθαλάσσιο. Το μέγιστο ύψος πτώσης της κατασκευής θα είναι 1300mm και ο χώρος ασφαλείας θα είναι 7000x2100mm περίπου Κούνια 3/θέσια ξύλινη παίδων Γενικές διαστάσεις Ύψος: 2380 mm Μήκος: 4340 mm Πλάτος: 1800 mm

15 Γενική τεχνική περιγραφή Γενικά η κατασκευή θα απαρτίζεται από οριζόντιο άξονα που στηρίζεται σε σύστημα έξι υποστυλωμάτων υπό γωνία και τρία καθίσματα παιδιών. Η κούνια θα έχει μέγιστο ύψος πτώσης 1300mm περίπου, και θα απαιτεί χώρο ασφαλείας 7000x3550mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 3 ετών και άνω και η χρήση του θα γίνεται έως 3 παιδιά ταυτόχρονα. Ο οριζόντιος άξονας θα κατασκευάζεται από σωλήνα Φ76 mm, πάχους 3mm και μήκους 4040mm περίπου. Τα υποστυλώματα θα κατασκευάζονται από δοκούς διατομής 95x95mm και μήκους 2400mm περίπου και θα στερεώνονται με βίδες Μ10x 120 σε ειδικά διαμορφωμένο μεταλλικό τεμάχιο τραπέζιου σχήματος διαμέσω τεσσάρων μεταλλικών μπουλονιών. Το τραπέζιο μεταλλικό τεμάχιο θα προσαρτάτε στον οριζόντιο άξονα εργοστασιακά. Τα καθίσματα της κούνιας θα αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση θα υλοποιείται με ειδική διάταξη που θα αποτελείται από διάτρητο τεμάχιο γαλβανισμένο μέσα στο οποίο θα τοποθετείται το ρουλεμάν. Η διάταξη θα συμπληρώνεται με πείρο Φ17mm. Από την ειδική διάταξη θα ξεκινούν αλυσίδες (DIN 766) γαλβανισμένες που θα απολήγουν στα δύο καθίσματα. Η όλη κατασκευή θα πακτώνεται στο έδαφος σε βάση από σκυρόδεμα, μέσω ειδικών γαλβανιζέ βάσεων. Οι βάσεις πάκτωσης θα τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της δημιουργίας υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Συνολικά η κατασκευή θα είναι γαλβανισμένη εν θερμώ ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες. Τα καθίσματα παιδιών θα πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176 κατασκευασμένα από λάμα αλουμινίου που θα περιβάλλεται πλήρως από καουτσούκ Κούνια 3/θέσια ξύλινη νηπίων Γενικές διαστάσεις Ύψος: 2380mm Μήκος: 4340mm Πλάτος: 1800mm Γενική τεχνική περιγραφή Γενικά η κατασκευή θα απαρτίζεται από οριζόντιο άξονα που στηρίζεται σε σύστημα έξι υποστυλωμάτων υπό γωνία και τρία καθίσματα νηπίων. Η κούνια θα έχει μέγιστο ύψος πτώσης 1300mm περίπου, και θα απαιτεί χώρο ασφαλείας 7000x3550mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 3 ετών και άνω και η χρήση του θα γίνεται έως 3 παιδιά ταυτόχρονα. Ο οριζόντιος άξονας θα κατασκευάζεται από σωλήνα Φ76 mm, πάχους 3mm και μήκους 4040mm περίπου. Τα υποστυλώματα θα κατασκευάζονται από δοκούς διατομής 95x95mm και μήκους 2400mm περίπου και θα στερεώνονται με βίδες Μ10x 120 σε ειδικά

16 διαμορφωμένο μεταλλικό τεμάχιο τραπέζιου σχήματος διαμέσω τεσσάρων μεταλλικών μπουλονιών. Το τραπέζιο μεταλλικό τεμάχιο θα προσαρτάτε στον οριζόντιο άξονα εργοστασιακά. Τα καθίσματα της κούνιας θα αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση θα υλοποιείται με ειδική διάταξη που θα αποτελείται από διάτρητο τεμάχιο γαλβανισμένο μέσα στο οποίο θα τοποθετείται το ρουλεμάν. Η διάταξη θα συμπληρώνεται με πείρο Φ17mm. Από την ειδική διάταξη θα ξεκινούν αλυσίδες (DIN 766) γαλβανισμένες που θα απολήγουν στα δύο καθίσματα. Η όλη κατασκευή θα πακτώνεται στο έδαφος σε βάση από σκυρόδεμα, μέσω ειδικών γαλβανιζέ βάσεων. Οι βάσεις πάκτωσης θα τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της δημιουργίας υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Συνολικά η κατασκευή θα είναι γαλβανισμένη εν θερμώ ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες. Τα καθίσματα νηπίων θα πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176 κατασκευασμένα από λάμα αλουμινίου που θα περιβάλλεται πλήρως από καουτσούκ και φέρουν πλαστικό κλωβό περιμετρικά για την αποφυγή πτώσεων Παιχνίδι ελατηρίου 'Ζωάκι' Διαστάσεις παιχνιδιού Ύψος: Μήκος: Πλάτος: 800mm 875mm 320mm Τεχνική περιγραφή To ταλαντευόμενο παιχνίδι ελατηρίου θα έχει μέγιστο ύψος πτώσης 600mm περίπου, και θα απαιτεί χώρο ασφαλείας 2870x2320mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 1 έτους και άνω και η χρήση του θα γίνεται από 1 παιδί. To ταλαντευόμενο παιχνίδι ελατηρίου θα αποτελείται από φορέα, κάθισμα και βάση. Ο φορέας θα κατασκευάζεται από HPL πάχους 18mm περίπου, σε μορφή μικρού ζώου κατά περίπτωση, κατόπιν επιλογής της Υπηρεσίας (ελέφαντας, δελφίνι, σκύλος, πάπια, καμηλοπάρδαλη, κλπ). Σε κατάλληλες θέσεις θα τοποθετούνται πλαστικές χειρολαβές και αναβολείς που σκοπεύουν στην ορθή χρήση του οργάνου. Για την σύνδεση του φορέα με την βάση θα χρησιμοποιείται κατάλληλα διαμορφωμένο μεταλλικό έλασμα (στραντζαριστό) πάχους 4mm περίπου. Το έλασμα θα έχει διπλή διαμόρφωση σχήματος Π με εξωτερικές προεξοχές. Στο εσωτερικό του Π θα τοποθετείται ο φορέας καθώς και τέσσερις αποστάτες (spacers) κατασκευασμένοι από υψηλής πυκνότητας πολυαιθυλένιο πάχους ~19mm. Στις τέσσερις ειδικά διαμορφωμένες προεξοχές του ελάσματος θα στερεώνεται το κάθισμα του οργάνου που περιγράφεται παρακάτω. Στο μέσον και κάθετα προς το επίπεδο του φορέα, θα εφαρμόζεται κάθισμα από HPL πάχους ~12mm, διαστάσεων 325x300mm περίπου. Το κάθισμα θα στερεώνεται στο μεταλλικό έλασμα διαμέσω τεσσάρων κοχλιών Μ8x25 ειδικά διαμορφωμένης κεφαλής (φρεζάτη) ώστε να μην προεξέχει από την επιφάνεια του καθίσματος. Η βάση θα αποτελείται

17 από ελατήριο ύψους 400mm, διαμέτρου 200mm και πάχους σπείρας 20mm περίπου, δύο μεταλλικά καπάκια σύσφιξης (άνω και κάτω καπάκι) και πλάκα αγκύρωσης. Η πλάκα αγκύρωσης θα τοποθετηθεί στο έδαφος, μέσα σε σκυρόδεμα ικανού βάθους, το οποίο εν συνεχεία θα αφήνεται να στερεοποιηθεί πριν τη συναρμολόγηση. Κατά τη συναρμολόγηση ο φορέας, το κάθισμα και το ελατήριο θα βιδωθούν πάνω στην πλάκα αγκύρωσης, μέσω της κάτω πλάκας σύσφιξης /Θέσιο Παιχνίδι ελατηρίου «Μαργαρίτα» Διαστάσεις παιχνιδιού Ύψος: 600 mm Μήκος: Πλάτος: 800 mm 800 mm Τεχνική περιγραφή To ταλαντευόμενο παιχνίδι ελατηρίου θα έχει μέγιστο ύψος πτώσης 600mm περίπου, και θα απαιτεί χώρο ασφαλείας διαμέτρου 3000mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 1 έτους και άνω και η χρήση του θα γίνεται έως 4 παιδιά. Το σύστημα θα απαρτίζεται από φορέα και βάση. Ο φορέας θα κατασκευάζεται από HPL πάχους 18 mm περίπου με σχήμα λουλουδιού (π.χ. 'μαργαρίτας'). Το σχήμα θα είναι διαμορφωμένο έτσι ώστε να σχηματίζει τέσσερα καθίσματα για τέσσερα παιδιά. Στο κέντρο ακριβώς του λουλουδιού θα υπάρχουν τέσσερεις πλαστικές κατακόρυφες χειρολαβές για την συγκράτηση των παιδιών. Στο κέντρο, ο φορέας θα συνδέεται με τη βάση. Η βάση θα αποτελείται από ελατήριο ύψους 400 mm, διαμέτρου 200 mm και πάχους σπείρας 20 mm περίπου, δύο μεταλλικά καπάκια σύσφιξης (άνω και κάτω καπάκι) και πλάκα αγκύρωσης. Η πλάκα αγκύρωσης θα τοποθετείται στο έδαφος, μέσα σε σκυρόδεμα ικανού βάθους, το οποίο θα αφήνεται να στερεοποιηθεί πριν τη συναρμολόγηση. Κατά τη συναρμολόγηση ο φορέας, το κάθισμα και το ελατήριο θα βιδώνεται πάνω στην πλάκα αγκύρωσης, μέσω της κάτω πλάκας σύσφιξης /Θέσιο Παιχνίδι ελατηρίου «Λουλούδι» Διαστάσεις παιχνιδιού Ύψος: 640mm Μήκος: 850mm Πλάτος: 500mm Τεχνική περιγραφή To ταλαντευόμενο παιχνίδι ελατηρίου θα έχει μέγιστο ύψος πτώσης 600mm περίπου, και θα απαιτεί χώρο ασφαλείας 2850x2500mm περίπου.

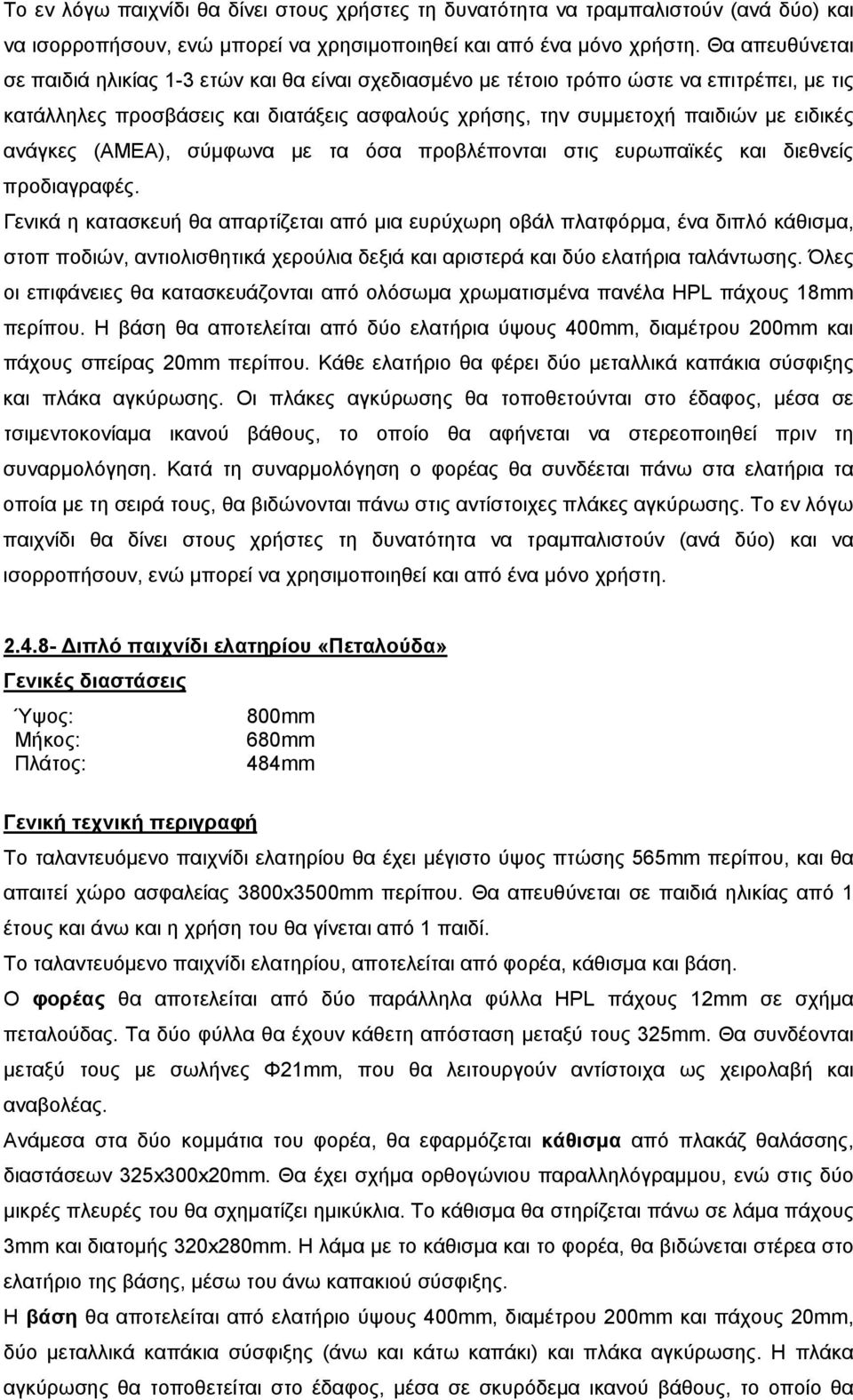

18 Το εν λόγω παιχνίδι θα δίνει στους χρήστες τη δυνατότητα να τραμπαλιστούν (ανά δύο) και να ισορροπήσουν, ενώ μπορεί να χρησιμοποιηθεί και από ένα μόνο χρήστη. Θα απευθύνεται σε παιδιά ηλικίας 1-3 ετών και θα είναι σχεδιασμένο με τέτοιο τρόπο ώστε να επιτρέπει, με τις κατάλληλες προσβάσεις και διατάξεις ασφαλούς χρήσης, την συμμετοχή παιδιών με ειδικές ανάγκες (ΑΜΕΑ), σύμφωνα με τα όσα προβλέπονται στις ευρωπαϊκές και διεθνείς προδιαγραφές. Γενικά η κατασκευή θα απαρτίζεται από μια ευρύχωρη οβάλ πλατφόρμα, ένα διπλό κάθισμα, στοπ ποδιών, αντιολισθητικά χερούλια δεξιά και αριστερά και δύο ελατήρια ταλάντωσης. Όλες οι επιφάνειες θα κατασκευάζονται από ολόσωμα χρωματισμένα πανέλα HPL πάχους 18mm περίπου. Η βάση θα αποτελείται από δύο ελατήρια ύψους 400mm, διαμέτρου 200mm και πάχους σπείρας 20mm περίπου. Κάθε ελατήριο θα φέρει δύο μεταλλικά καπάκια σύσφιξης και πλάκα αγκύρωσης. Οι πλάκες αγκύρωσης θα τοποθετούνται στο έδαφος, μέσα σε τσιμεντοκονίαμα ικανού βάθους, το οποίο θα αφήνεται να στερεοποιηθεί πριν τη συναρμολόγηση. Κατά τη συναρμολόγηση ο φορέας θα συνδέεται πάνω στα ελατήρια τα οποία με τη σειρά τους, θα βιδώνονται πάνω στις αντίστοιχες πλάκες αγκύρωσης. Το εν λόγω παιχνίδι θα δίνει στους χρήστες τη δυνατότητα να τραμπαλιστούν (ανά δύο) και να ισορροπήσουν, ενώ μπορεί να χρησιμοποιηθεί και από ένα μόνο χρήστη Διπλό παιχνίδι ελατηρίου «Πεταλούδα» Γενικές διαστάσεις Ύψος: 800mm Μήκος: 680mm Πλάτος: 484mm Γενική τεχνική περιγραφή To ταλαντευόμενο παιχνίδι ελατηρίου θα έχει μέγιστο ύψος πτώσης 565mm περίπου, και θα απαιτεί χώρο ασφαλείας 3800x3500mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 1 έτους και άνω και η χρήση του θα γίνεται από 1 παιδί. To ταλαντευόμενο παιχνίδι ελατηρίου, αποτελείται από φορέα, κάθισμα και βάση. Ο φορέας θα αποτελείται από δύο παράλληλα φύλλα HPL πάχους 12mm σε σχήμα πεταλούδας. Τα δύο φύλλα θα έχουν κάθετη απόσταση μεταξύ τους 325mm. Θα συνδέονται μεταξύ τους με σωλήνες Φ21mm, που θα λειτουργούν αντίστοιχα ως χειρολαβή και αναβολέας. Ανάμεσα στα δύο κομμάτια του φορέα, θα εφαρμόζεται κάθισμα από πλακάζ θαλάσσης, διαστάσεων 325x300x20mm. Θα έχει σχήμα ορθογώνιου παραλληλόγραμμου, ενώ στις δύο μικρές πλευρές του θα σχηματίζει ημικύκλια. Το κάθισμα θα στηρίζεται πάνω σε λάμα πάχους 3mm και διατομής 320x280mm. Η λάμα με το κάθισμα και το φορέα, θα βιδώνεται στέρεα στο ελατήριο της βάσης, μέσω του άνω καπακιού σύσφιξης. Η βάση θα αποτελείται από ελατήριο ύψους 400mm, διαμέτρου 200mm και πάχους 20mm, δύο μεταλλικά καπάκια σύσφιξης (άνω και κάτω καπάκι) και πλάκα αγκύρωσης. Η πλάκα αγκύρωσης θα τοποθετείται στο έδαφος, μέσα σε σκυρόδεμα ικανού βάθους, το οποίο θα

19 αφήνεται να στερεοποιηθεί πριν τη συναρμολόγηση. Κατά τη συναρμολόγηση ο φορέας, το κάθισμα και το ελατήριο θα βιδώνονται πάνω στην πλάκα αγκύρωσης, μέσω της κάτω πλάκας σύσφιξης Τραμπάλα Ελατηρίου «Ζωάκια» Διαστάσεις παιχνιδιού Ύψος: Μήκος: Πλάτος: 830mm 2400mm 800mm Γενική τεχνική περιγραφή To ταλαντευόμενο παιχνίδι ελατηρίου θα έχει μέγιστο ύψος πτώσης 600mm περίπου, και θα απαιτεί χώρο ασφαλείας 4400x2800mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 1 έτους και άνω και η χρήση του θα γίνεται από 2 παιδιά. Το σύστημα θα απαρτίζεται από ξύλινο φορέα που θα στηρίζεται σε δύο ελατήρια που να επιτρέπουν την ταλάντωση. Κάθετα στον φορέα, θα συνδέονται δύο ξύλινες παράλληλες δοκοί 2060x120x45mm με μεταξύ τους διάκενο 20mm. Διαμήκως και ανάμεσα στις δοκούς, θα προσαρτώνται δύο όμοιες μορφές μικρού ζώου της επιλογής της υπηρεσίας (π.χ. δελφίνια, 'παπάκια'), με φορά προς τον φορέα. Κάθε μορφή θα φέρει κάθισμα καθώς και χειρολαβές και αναβολείς εκατέρωθεν της μορφής. Ο φορέας θα κατασκευάζεται από HPL 800x390x18mm. Οι μορφές και τα καθίσματα θα κατασκευάζονται από HPL πάχους 18mm. Η βάση θα αποτελείται από ελατήρια ύψους 400mm, διαμέτρου 200mm και πάχους σπείρας 20mm. Κάθε ελατήριο θα φέρει δύο μεταλλικά καπάκια σύσφιξης (άνω και κάτω καπάκι) και πλάκα αγκύρωσης. Οι πλάκες αγκύρωσης θα τοποθετούνται στο έδαφος, μέσα σε τσιμεντοκονίαμα ικανού βάθους, το οποίο θα αφήνεται να στερεοποιηθεί πριν τη συναρμολόγηση. Κατά τη συναρμολόγηση ο φορέας θα συνδέεται πάνω στα ελατήρια τα οποία με τη σειρά τους, θα βιδώνονται πάνω στις αντίστοιχες πλάκες αγκύρωσης Τραμπάλα Ξύλινη 2/Θέσια Διαστάσεις παιχνιδιού Ύψος: 700mm

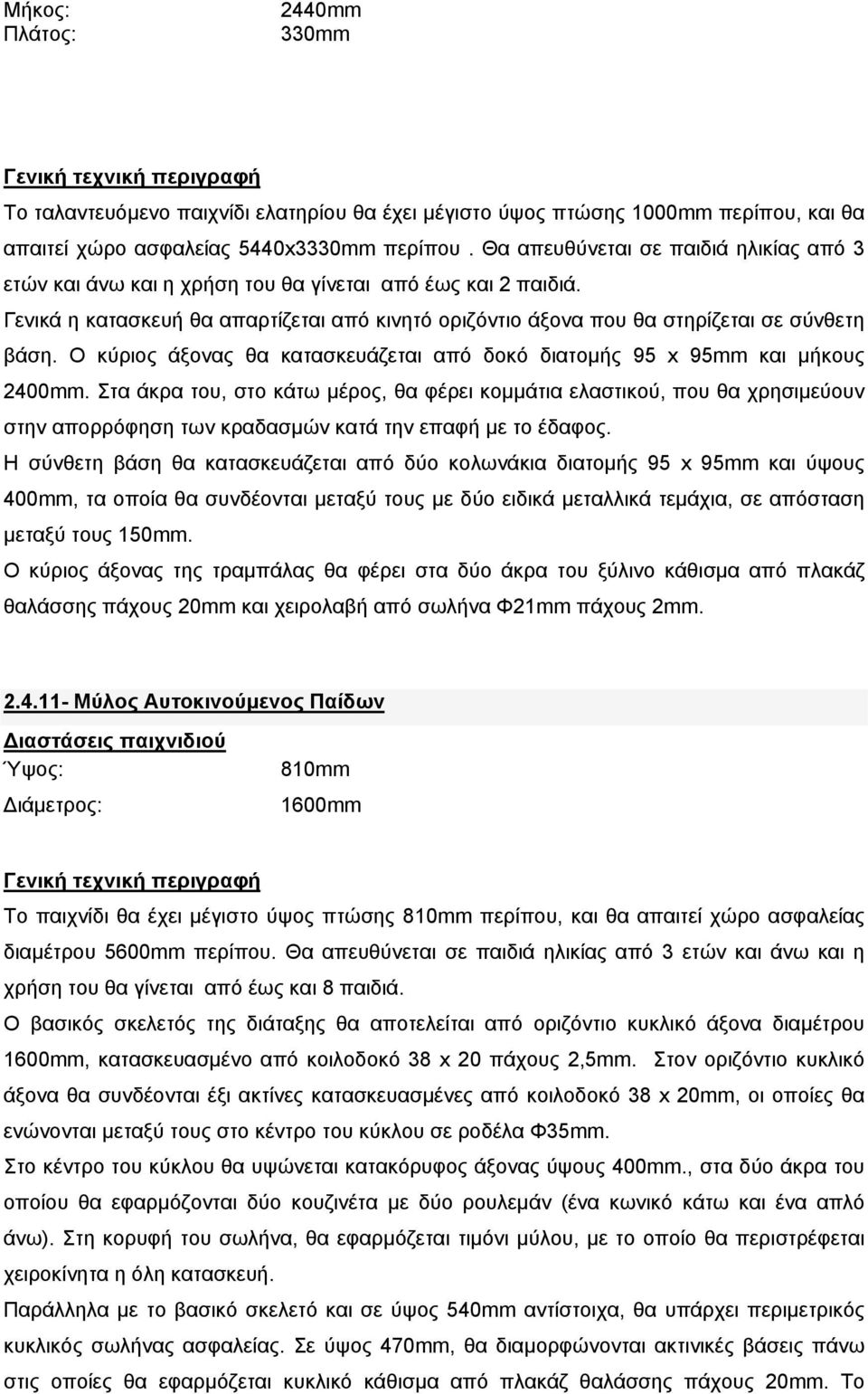

20 Μήκος: Πλάτος: 2440mm 330mm Γενική τεχνική περιγραφή To ταλαντευόμενο παιχνίδι ελατηρίου θα έχει μέγιστο ύψος πτώσης 1000mm περίπου, και θα απαιτεί χώρο ασφαλείας 5440x3330mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 3 ετών και άνω και η χρήση του θα γίνεται από έως και 2 παιδιά. Γενικά η κατασκευή θα απαρτίζεται από κινητό οριζόντιο άξονα που θα στηρίζεται σε σύνθετη βάση. Ο κύριος άξονας θα κατασκευάζεται από δοκό διατομής 95 x 95mm και μήκους 2400mm. Στα άκρα του, στο κάτω μέρος, θα φέρει κομμάτια ελαστικού, που θα χρησιμεύουν στην απορρόφηση των κραδασμών κατά την επαφή με το έδαφος. Η σύνθετη βάση θα κατασκευάζεται από δύο κολωνάκια διατομής 95 x 95mm και ύψους 400mm, τα οποία θα συνδέονται μεταξύ τους με δύο ειδικά μεταλλικά τεμάχια, σε απόσταση μεταξύ τους 150mm. Ο κύριος άξονας της τραμπάλας θα φέρει στα δύο άκρα του ξύλινο κάθισμα από πλακάζ θαλάσσης πάχους 20mm και χειρολαβή από σωλήνα Φ21mm πάχους 2mm Μύλος Αυτοκινούμενος Παίδων Διαστάσεις παιχνιδιού Ύψος: Διάμετρος: 810mm 1600mm Γενική τεχνική περιγραφή To παιχνίδι θα έχει μέγιστο ύψος πτώσης 810mm περίπου, και θα απαιτεί χώρο ασφαλείας διαμέτρου 5600mm περίπου. Θα απευθύνεται σε παιδιά ηλικίας από 3 ετών και άνω και η χρήση του θα γίνεται από έως και 8 παιδιά. Ο βασικός σκελετός της διάταξης θα αποτελείται από οριζόντιο κυκλικό άξονα διαμέτρου 1600mm, κατασκευασμένο από κοιλοδοκό 38 x 20 πάχους 2,5mm. Στον οριζόντιο κυκλικό άξονα θα συνδέονται έξι ακτίνες κατασκευασμένες από κοιλοδοκό 38 x 20mm, οι οποίες θα ενώνονται μεταξύ τους στο κέντρο του κύκλου σε ροδέλα Φ35mm. Στο κέντρο του κύκλου θα υψώνεται κατακόρυφος άξονας ύψους 400mm., στα δύο άκρα του οποίου θα εφαρμόζονται δύο κουζινέτα με δύο ρουλεμάν (ένα κωνικό κάτω και ένα απλό άνω). Στη κορυφή του σωλήνα, θα εφαρμόζεται τιμόνι μύλου, με το οποίο θα περιστρέφεται χειροκίνητα η όλη κατασκευή. Παράλληλα με το βασικό σκελετό και σε ύψος 540mm αντίστοιχα, θα υπάρχει περιμετρικός κυκλικός σωλήνας ασφαλείας. Σε ύψος 470mm, θα διαμορφώνονται ακτινικές βάσεις πάνω στις οποίες θα εφαρμόζεται κυκλικό κάθισμα από πλακάζ θαλάσσης πάχους 20mm. Το
