1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Τίτλος : ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ NOMOΣ ΒΟΙΩΤΙΑΣ ΔΗΜΟΣ ΤΑΝΑΓΡΑΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ Προϋπ. : ,05 euro (συμπ. Φ.Π.Α. 23 %) ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Οι παρούσες τεχνικές προδιαγραφές συντάχθηκαν προκειμένου ο Δήμος να προβεί στην προμήθεια οργάνων παιδικής χαράς του Δ.Τανάγρας. Η προμήθεια αφορά τον εξοπλισμό των παιδικών χαρών των Τοπ.Κοινοτήτων ΑΡΜΑ, ΚΑΛΛΙΘΕΑ και ανταλλακτικών σε όργανα παιδικών χαρών του Δήμου Τανάγρας και το συνολικό κόστος ανέρχεται στο ποσό των ,05 συμπ.του ΦΠ.Α.23%. Ο προϋπολογισμός, οι τεχνικές προδιαγραφές, η Γενική Συγγραφή Υποχρεώσεων της προμήθειας και οι όροι διακήρυξης ακολουθούν. Η παραπάνω προμήθεια είναι εγγεγραμμένη στον προϋπολογισμό του έτους 2014 στον ΚΑ με το ποσό των ,00. ΣΥΝΤΑΧΘΗΚΕ Σχηματάρι ΣΑΡΑΦΙΔΟΥ ΜΑΡΙΑ ΠΟΛ. ΜΗΧ. Π.Ε

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Τίτλος : ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ NOMOΣ ΒΟΙΩΤΙΑΣ ΔΗΜΟΣ ΤΑΝΑΓΡΑΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ Προϋπ. : ,05 (συμπ. Φ.Π.Α. 23 %) Α/Α ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ Εργασία Είδος Μονάδας Ποσότητα Τιμή Μονάδας ΚΟΥΝΙΑ ΝΗΠΙΩΝ 2/ΘΕΣΙΑ ΞΥΛΙΝΗ ΤΕΜ , ,00 ΚΟΥΝΙΑ ΠΑΙΔΩΝ 2/ΘΕΣΙΑ ΞΥΛΙΝΗ ΤΕΜ , ,00 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΜΟΝΟ (ΖΩΑΚΙ ) ΤΕΜ ,00 4 ΠΕΡΙΦΡΑΞΗ ΞΥΛΙΝΗ ΜΜ 20 65, , ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΜΕ ΤΣΟΥΛΗΘΡΑ ΤΕΜ , ,00 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ ΔΥΟ ΤΣΟΥΛΗΘΡΕΣ ΚΑΙ ΤΟΥΝΕΛ ΤΕΜ ,00 ΠΑΓΚΑΚΙ ΜΕ ΜΕΤΑΛΛΙΚΟ ΣΚΕΛΕΤΟ ΤΕΜ 7 540, ,00 Δαπάνη 8 ΚΑΔΟΣ ΑΠΟΡΡΙΜΑΤΩΝ ΤΕΜ 5 145,00 725,00 9 ΘΕΣΗ ΚΟΥΝΙΑΣ ΝΗΠΙΩΝ ΤΕΜ , ,00 10 ΘΕΣΗ ΚΟΥΝΙΑΣ ΠΑΙΔΩΝ ΤΕΜ 10 95,00 950,00 11 ΣΚΑΦΗ ΤΣΟΥΛΗΘΡΑΣ ΤΕΜ 1 500,00 500,00 12 ΣΚΑΦΗ ΤΣΟΥΛΗΘΡΑΣ ΤΕΜ 1 350,00 350,00 13 ΘΕΣΗ ΤΡΑΜΠΑΛΑΣ ΤΕΜ 4 25,00 100,00 14 ΔΑΠΕΔΟ ΕΛΑΣΤΙΚΟ 40ΜΜ ΤΜ 60 58, ,00 15 ΞΥΛΙΝΗ ΤΡΑΜΠΑΛΑ 4/Θ ΤΜ 1 800,00 800,00 ΣΥΝΟΛΟ ,00

3 Φ.Π.Α23% 8.334,05 ΣΥΝΟΛΟ ,05 Το ανωτέρω ποσό θα καλυφθεί από πιστώσεις του Δ.Τανάγρας.. ΘΕΩΡΗΘΗΚΕ ΣΥΝΤΑΧΘΗΚΕ Σχηματάρι ΕΛΕΓΧΘΗΚΕ Σχηματάρι ΓΚΙΚΑΣ ΔΗΜΗΤΡΗΣ ΚΑΡΑΜΟΥΖΑ ΔΕΣΠΟΙΝΑ ΣΑΡΑΦΙΔΟΥ ΜΑΡΙΑ Τοπογράφος Μηχανικός Τ.Ε. ΑΡΧ.ΜΗΧ.ΠΕ Πολ. Μηχανικός Π.Ε

4 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ Τίτλος : NOMOΣ ΒΟΙΩΤΙΑΣ ΔΗΜΟΣ ΤΑΝΑΓΡΑΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ Προϋπ. : ,05 (συμπ. Φ.Π.Α. 23 %) ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Α.Τ.1 ΚΟΥΝΙΑ ΝΗΠΙΩΝ ΞΥΛΙΝΗ 2/ΘΕΣΙΑ Γενικές διαστάσεις Ύψος: 2380mm Μήκος: 2900mm Πλάτος: 1800mm Διαστάσεις χώρου ασφαλείας: Γενικά Χαρακτηριστικά Χρήστες: Δραστηριότητες: Ηλικιακή ομάδα: Καταλληλότητα για ΑΜΕΑ: 2 παιδιά Κούνια 1 έτους Όχι Μήκος: Πλάτος: Ύψος πτώσης: 7000mm 2100mm 1300mm Γενική τεχνική περιγραφή Γενικά η κατασκευή απαρτίζεται από οριζόντιο άξονα που στηρίζεται σε σύστημα τεσσάρων υποστυλωμάτων υπό γωνία και δύο καθίσματα νηπίων και απευθύνεται για παιδιά ηλικίας από 1 έτους έως 3 ετών. Ο οριζόντιος άξονας κατασκευάζεται από σωλήνα Φ76mm, πάχους 3mm και μήκους 2300mm περίπου. Τα τέσσερα υποστυλώματα κατασκευάζονται από δοκούς διατομής 95 x 95mm περίπου και μήκους 2400mm περίπου και στερεώνονται με βίδες Μ10 x 120 σε ειδικά διαμορφωμένο μεταλλικό τεμάχιο τραπέζιου σχήματος διαμέσω τεσσάρων μεταλλικών μπουλονιών. Το τραπέζιο μεταλλικό τεμάχιο προσαρτάτε στον οριζόντιο άξονα εργοστασιακά. Τα καθίσματα της κούνιας αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση υλοποιείται με ειδική διάταξη που αποτελείται από διάτρητο τεμάχιο γαλβανισμένο μέσα στο οποίο τοποθετείται το ρουλεμάν. Η διάταξη συμπληρώνεται με πείρο Φ17mm. Από την ειδική διάταξη ξεκινούν αλυσίδες (DIN 766) γαλβανισμένες εν θερμώ που απολήγουν στα δύο καθίσματα. Η όλη κατασκευή πακτώνεται στο έδαφος σε βάση από σκυρόδεμα, μέσω ειδικών γαλβανιζέ μεταλλικών βάσεων. Οι βάσεις πάκτωσης τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της δημιουργίας υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Συνολικά η κατασκευή είναι γαλβανισμένη εν θερμώ ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες. Τα καθίσματα νηπίων πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176 κατασκευασμένα από λάμα αλουμινίου που περιβάλλεται πλήρως από καουτσούκ και φέρουν πλαστικό κλωβό περιμετρικά για την αποφυγή πτώσεων.

5 ΠΟΙΟΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΞΥΛΙΝΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ 1. ΞΥΛΕΙΑ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ Τα φέροντα ξύλινα στοιχεία κατασκευάζονται από εμποτισμένη πεύκη αρκτικού κύκλου, υγρασίας 16-18%. Η ξυλεία είναι υλοτομημένη σύμφωνα με το DIN 1052 (Μέρος 1) κλάση Α1 που ικανοποιεί τις συνθήκες καταλληλότητας του DIN 4074 ( Μέρος 1 & 2 - Πριστή ξυλεία με μεγάλη αντοχή σε φορτίσεις). ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ 1. Ειδικό Βάρος: 500kg/m3 2. Συντελεστής συρρίκνωσης / διόγκωσης ανά 1% μεταβ. υγρασίας (μεταξύ (0-30%) Ακτινικά 0,0015 Εφαπτομενικά 0,003 Κατά μήκος 0, Η θερμική διαστολή για κατασκευαστικούς σκοπούς είναι ασήμαντη. 2. ΔΟΚΟΙ (ΣΥΝΘΕΤΗ ΕΠΙΚΟΛΛΗΤΗ ΞΥΛΕΙΑ) Σύνθετη εμποτισμένη επικολλητή ξυλεία χρησιμοποιείτε σε δομικά στοιχεία στα οποία τα φορτία που αναπτύσσονται είναι σημαντικά. ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΑΓΩΓΗΣ ΤΩΝ ΣΥΝΘΕΤΩΝ ΕΠΙΚΟΛΛΗΤΩΝ ΣΤΟΙΧΕΙΩΝ Υγρασία (8-10%). Οδοντωτή σφήνωση. Μετά την ξήρανση (τελική υγρασία ξύλου κατά DIN : 8-12%), η ξυλεία τεμαχίζεται κατά μήκος ώστε να αφαιρεθούν οι μη επιτρεπτοί ρόζοι και οι κάθε είδους δυσμορφίες του ξύλου που επηρεάζουν την αντοχή του και κατόπιν συρράβεται κατά μήκος με οδοντωτή σφήνωση ακολουθώντας την προδιαγραφή 1-10 του DIN Συγκόλληση ξύλου. Η συγκόλληση του ξύλου γίνεται με κόλλες PVA ( οξικό πολυβινύλιο ) και καταλύτη βασικό ισοκυάνιο, με τα παρακάτω χαρακτηριστικά : α. Αντοχή δεσμών κόλλας : DIN EN D4 β. Αντοχή σε υγρασία : DIN AW γ. Αντοχή σε θερμότητα : WATT 91 > 7 N/mm2 ΕΜΠΟΤΙΣΜΟΣ ΜΕ TANALITH E3492 Ο εμποτισμός γίνεται με την μέθοδο του πλήρους κυττάρου (vacuum-pressure vacuum). Στον εμποτισμό χρησιμοποιείται TANALITH E3492 με την μορφή διαλύματος συγκέντρωσης 3,5 g/l (3.5% βάρος/όγκο). Η ξυλεία που χρησιμοποιείται είναι ευρωπαϊκή ξυλεία κωνοφόρων που κατατάσσεται στην κατηγορία ΙΙ κατά DIN Η ξυλεία πριν τον εμποτισμό ξηραίνεται ώστε να έχει υγρασία κάτω από 28%. Πριν το εμποτισμό έχει ολοκληρωθεί η διαμόρφωση του ξύλου, δηλαδή έχει συμπληρωθεί οποιαδήποτε κοπή η εντομή η διάνοιξη οπών. Το εμποτιστήριο είναι εφοδιασμένο με

6 καταγραφικά όργανα κενού, πίεσης, θερμοκρασίας και ενδεικτικά στάθμης του διαλύματος στη δεξαμενή εμποτισμού. Η όλη καταγραφή των στοιχείων καθώς και η διαδικασία του εμποτισμού ελέγχονται σε πραγματικό χρόνο απο μονάδα ηλεκτρονικού υπολογιστή, ο οποίος εξασφαλίζει την διαδικασία του εμποτισμού. Μετά τον εμποτισμό η ξυλεία αποθηκεύεται για διάστημα τουλάχιστον 7 ημερών ώστε να επέλθει συγκράτηση των συστατικών του διαλύματος και φυσική ξήρανση. H παραπάνω παραγωγική επεξεργασία εξασφαλίζει προστασία της ξυλείας από βιολογικές προσβολές). ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα μεταλλικά στοιχεία που θα χρησιμοποιηθούν για την κατασκευή του εξοπλισμού (αλυσίδες, βίδες, σύνδεσμοι κλπ) είναι από χάλυβα θερμογαλβανισμένο (με ψευδάργυρο), όπου έχει προηγηθεί προετοιμασία της επιφάνειας με αμμοβολή. Οι διαστάσεις και διατομές των μεταλλικών στοιχείων πρέπει να είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν μελετηθεί σύμφωνα με τις σχετικές νόρμες ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΧΡΩΜΑΤΑ ΚΑΙ ΥΛΙΚΑ ΒΑΦΗΣ Τα βερνίκια και τα χρώματα με τα οποία προστατεύονται τα ξύλινα μέρη είναι κατάλληλα για εξωτερική χρήση και δεν περιέχουν μόλυβδο, χρώμιο, κάδμιο ή άλλα βαρέα μέταλλα. Και τα βερνίκια και τα χρώματα έχουν βάση το νερό και αυτό τα καθιστά κατάλληλα και ασφαλή για τα παιδιά. Η διαδικασία χρωματισμού των ξύλινων εμποτισμένων μερών, γίνεται με διαδικασία εμβαπτισμού. ΠΛΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα πλαστικά στοιχεία που απαιτούνται για την κατασκευή του εξοπλισμού πρέπει να έχουν μεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Για τα παραπάνω χρησιμοποιούνται υλικά που έχουν και την δυνατότητα ανακύκλωσης όπως το πολυαιθυλένιο (PE), πολυπροπυλένιο (PP), και πολυαμίδιο (PA) τα οποία και φέρουν σταθεροποιητές για την προστασία από τις υπεριώδη ακτινοβολίες του ήλιου. ΑΣΦΑΛΕΙΑ Το παιχνίδι πρέπει να έχει κατασκευαστεί σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του Equipment Safety Law EN , να έχει ελεγχθεί και πιστοποιηθεί η καταλληλότητα και συμμόρφωση του με τις προαναφερόμενες προδιαγραφές, από έγκυρο και εγκεκριμένο για τον σκοπό αυτό φορέα πιστοποίησης. ΤΙ ΜΗ ΤΕΜΑΧΙΟΥ : ΧΙΛΙΑ ΕΚΑΤΟΝ ΠΕΝΗΝΤΑ ΕΥΡΩ ( ) Α.Τ.2 ΚΟΥΝΙΑ ΠΑΙΔΩΝ ΞΥΛΙΝΗ 2ΘΕΣΙΑ

7 Γενικές διαστάσεις Ύψος: Μήκος: Πλάτος: 2380mm 2900mm 1800mm Γενικά Χαρακτηριστικά Χρήστες: Δραστηριότητες: Ηλικιακή ομάδα: Καταλληλότητα για ΑΜΕΑ: 2 παιδιά Κούνια 3 έτους Όχι Διαστάσεις χώρου ασφαλείας: Μήκος: Πλάτος: Ύψος πτώσης: 7000mm 2100mm 1300mm Γενική τεχνική περιγραφή Γενικά η κατασκευή απαρτίζεται από οριζόντιο άξονα που στηρίζεται σε σύστημα τεσσάρων υποστυλωμάτων υπό γωνία και δύο καθίσματα παιδιών και απευθύνεται σε παιδιά ηλικίας άνω των 3 ετών. Ο οριζόντιος άξονας κατασκευάζεται από σωλήνα Φ76mm, πάχους 3mm και μήκους 2300mm περίπου. Τα τέσσερα υποστυλώματα κατασκευάζονται από δοκούς διατομής 95 x 95mm περίπου και μήκους 2400mm περίπου και στερεώνονται με βίδες Μ10 x 120 σε ειδικά διαμορφωμένο μεταλλικό τεμάχιο τραπέζιου σχήματος διαμέσω τεσσάρων μεταλλικών μπουλονιών. Το τραπέζιο μεταλλικό τεμάχιο προσαρτάτε στον οριζόντιο άξονα εργοστασιακά. Τα καθίσματα της κούνιας αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση υλοποιείται με ειδική διάταξη που αποτελείται από διάτρητο τεμάχιο γαλβανισμένο μέσα στο οποίο τοποθετείται το ρουλεμάν. Η διάταξη συμπληρώνεται με πείρο Φ17mm. Από την ειδική διάταξη ξεκινούν αλυσίδες (DIN 766) γαλβανισμένες εν θερμώ που απολήγουν στα δύο καθίσματα. Η όλη κατασκευή πακτώνεται στο έδαφος σε βάση από σκυρόδεμα, μέσω ειδικών γαλβανιζέ μεταλλικών βάσεων. Οι βάσεις πάκτωσης τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της δημιουργίας υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Συνολικά η κατασκευή είναι γαλβανισμένη εν θερμώ ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες. Τα καθίσματα παιδιών πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176 κατασκευασμένα από λάμα αλουμινίου διαστάσεων 400x125 και πάχους 2mm που περιβάλλεται πλήρως από καουτσούκ ώστε να είναι αναπαυτικό και άνετο στη χρήση. ΠΟΙΟΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΞΥΛΙΝΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ 1. ΞΥΛΕΙΑ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ

8 Τα φέροντα ξύλινα στοιχεία κατασκευάζονται από εμποτισμένη πεύκη αρκτικού κύκλου, υγρασίας 16-18%. Η ξυλεία είναι υλοτομημένη σύμφωνα με το DIN 1052 (Μέρος 1) κλάση Α1 που ικανοποιεί τις συνθήκες καταλληλότητας του DIN 4074 ( Μέρος 1 & 2 - Πριστή ξυλεία με μεγάλη αντοχή σε φορτίσεις). ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ 4. Ειδικό Βάρος: 500kg/m3 5. Συντελεστής συρρίκνωσης / διόγκωσης ανά 1% μεταβ. υγρασίας (μεταξύ (0-30%) Ακτινικά 0,0015 Εφαπτομενικά 0,003 Κατά μήκος 0, Η θερμική διαστολή για κατασκευαστικούς σκοπούς είναι ασήμαντη. 2. ΔΟΚΟΙ (ΣΥΝΘΕΤΗ ΕΠΙΚΟΛΛΗΤΗ ΞΥΛΕΙΑ) Σύνθετη εμποτισμένη επικολλητή ξυλεία χρησιμοποιείτε σε δομικά στοιχεία στα οποία τα φορτία που αναπτύσσονται είναι σημαντικά. ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΑΓΩΓΗΣ ΤΩΝ ΣΥΝΘΕΤΩΝ ΕΠΙΚΟΛΛΗΤΩΝ ΣΤΟΙΧΕΙΩΝ Υγρασία (8-10%). Οδοντωτή σφήνωση. Μετά την ξήρανση (τελική υγρασία ξύλου κατά DIN : 8-12%), η ξυλεία τεμαχίζεται κατά μήκος ώστε να αφαιρεθούν οι μη επιτρεπτοί ρόζοι και οι κάθε είδους δυσμορφίες του ξύλου που επηρεάζουν την αντοχή του και κατόπιν συρράβεται κατά μήκος με οδοντωτή σφήνωση ακολουθώντας την προδιαγραφή 1-10 του DIN Συγκόλληση ξύλου. Η συγκόλληση του ξύλου γίνεται με κόλλες PVA ( οξικό πολυβινύλιο ) και καταλύτη βασικό ισοκυάνιο, με τα παρακάτω χαρακτηριστικά : α. Αντοχή δεσμών κόλλας : DIN EN D4 β. Αντοχή σε υγρασία : DIN AW γ. Αντοχή σε θερμότητα : WATT 91 > 7 N/mm2 ΕΜΠΟΤΙΣΜΟΣ ΜΕ TANALITH E3492 Ο εμποτισμός γίνεται με την μέθοδο του πλήρους κυττάρου (vacuum-pressure vacuum). Στον εμποτισμό χρησιμοποιείται TANALITH E3492 με την μορφή διαλύματος συγκέντρωσης 3,5 g/l (3.5% βάρος/όγκο). Η ξυλεία που χρησιμοποιείται είναι ευρωπαϊκή ξυλεία κωνοφόρων που κατατάσσεται στην κατηγορία ΙΙ κατά DIN Η ξυλεία πριν τον εμποτισμό ξηραίνεται ώστε να έχει υγρασία κάτω από 28%. Πριν το εμποτισμό έχει ολοκληρωθεί η διαμόρφωση του ξύλου, δηλαδή έχει συμπληρωθεί οποιαδήποτε κοπή η εντομή η διάνοιξη οπών. Το εμποτιστήριο είναι εφοδιασμένο με καταγραφικά όργανα κενού, πίεσης, θερμοκρασίας και ενδεικτικά στάθμης του διαλύματος στη δεξαμενή εμποτισμού. Η όλη καταγραφή των στοιχείων καθώς και η διαδικασία του εμποτισμού ελέγχονται σε πραγματικό χρόνο απο μονάδα ηλεκτρονικού υπολογιστή, ο οποίος εξασφαλίζει την διαδικασία του εμποτισμού. Μετά τον εμποτισμό η

9 ξυλεία αποθηκεύεται για διάστημα τουλάχιστον 7 ημερών ώστε να επέλθει συγκράτηση των συστατικών του διαλύματος και φυσική ξήρανση. H παραπάνω παραγωγική επεξεργασία εξασφαλίζει προστασία της ξυλείας από βιολογικές προσβολές). ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα μεταλλικά στοιχεία που θα χρησιμοποιηθούν για την κατασκευή του εξοπλισμού (αλυσίδες, βίδες, σύνδεσμοι κλπ) είναι από χάλυβα θερμογαλβανισμένο (με ψευδάργυρο), όπου έχει προηγηθεί προετοιμασία της επιφάνειας με αμμοβολή. Οι διαστάσεις και διατομές των μεταλλικών στοιχείων πρέπει να είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν μελετηθεί σύμφωνα με τις σχετικές νόρμες ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΧΡΩΜΑΤΑ ΚΑΙ ΥΛΙΚΑ ΒΑΦΗΣ Τα βερνίκια και τα χρώματα με τα οποία προστατεύονται τα ξύλινα μέρη είναι κατάλληλα για εξωτερική χρήση και δεν περιέχουν μόλυβδο, χρώμιο, κάδμιο ή άλλα βαρέα μέταλλα. Και τα βερνίκια και τα χρώματα έχουν βάση το νερό και αυτό τα καθιστά κατάλληλα και ασφαλή για τα παιδιά. Η διαδικασία χρωματισμού των ξύλινων εμποτισμένων μερών, γίνεται με διαδικασία εμβαπτισμού. ΠΛΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα πλαστικά στοιχεία που απαιτούνται για την κατασκευή του εξοπλισμού πρέπει να έχουν μεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Για τα παραπάνω χρησιμοποιούνται υλικά που έχουν και την δυνατότητα ανακύκλωσης όπως το πολυαιθυλένιο (PE), πολυπροπυλένιο (PP), και πολυαμίδιο (PA) τα οποία και φέρουν σταθεροποιητές για την προστασία από τις υπεριώδη ακτινοβολίες του ήλιου. ΑΣΦΑΛΕΙΑ Το παιχνίδι πρέπει να έχει κατασκευαστεί σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του Equipment Safety Law EN , να έχει ελεγχθεί και πιστοποιηθεί η καταλληλότητα και συμμόρφωση του με τις προαναφερόμενες προδιαγραφές, από έγκυρο και εγκεκριμένο για τον σκοπό αυτό φορέα πιστοποίησης. ΤΙ ΜΗ ΤΕΜΑΧΙΟΥ : ΧΙΛΙΑ ΕΥΡΩ ( ) Α.Τ. 3 ΜΟΝΟ ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ 'ΖΩΑΚΙ' Γενικά Χαρακτηριστικά Χρήστες: Δραστηριότητες: Ηλικιακή ομάδα: Καταλληλότητα για ΑΜΕΑ: 1 παιδί Ελατήριο 1 έτους Όχι Γενικές διαστάσε ις

10 Ύψος: Μήκος: Μέγιστο ύψος πτώσης: Μήκος: Πλάτος: 800mm 875mm 600mm 2870mm 2320mm Διαστάσεις χώρου ασφαλείας Τεχνική περιγραφή To ταλαντευόμενο παιχνίδι ελατηρίου αποτελείται από φορέα, κάθισμα και βάση. Ο φορέας κατασκευάζεται από HPL τύπου MEG πάχους 18mm σε μορφή μικρού ζώου κατά περίπτωση επιλογής του πελάτη (ελέφαντας, δελφίνι, σκύλος, πάπια). Σε κατάλληλες θέσεις τοποθετούνται πλαστικές χειρολαβές και αναβολείς που σκοπεύουν στην ορθή χρήση του οργάνου. Για την σύνδεση του φορέα με την βάση χρησιμοποιείται κατάλληλα διαμορφωμένο μεταλλικό έλασμα (στραντζαριστό) πάχους 4mm. Το έλασμα έχει διπλή διαμόρφωση σχήματος Π με εξωτερικές προεξοχές. Στο εσωτερικού του Π τοποθετείτε ο φορέας καθώς και τέσσερις αποστάτες (spacers) κατασκευασμένοι από υψηλής πυκνότητας πολυαιθυλένιο πάχους 19mm. Στις τέσσερις ειδικά διαμορφωμένες προεξοχές του ελάσματος στερεώνεται το κάθισμα του οργάνου που περιγράφεται παρακάτω. Στο μέσον και κάθετα προς το επίπεδο του φορέα, εφαρμόζεται κάθισμα από HPL τύπου MEG πάχους 12mm, διαστάσεων 325 x 300mm. Το κάθισμα στερεώνεται στο μεταλλικό έλασμα διαμέσω τεσσάρων κοχλιών Μ8x25 ειδικά διαμορφωμένης κεφαλής (φρεζάτη) ώστε να μην προεξέχει από την επιφάνεια του καθίσματος. Η βάση αποτελείται από ελατήριο ύψους 400mm, διαμέτρου 200mm και πάχους σπείρας 20mm, δύο μεταλλικά καπάκια σύσφιξης (άνω και κάτω καπάκι) και πλάκα αγκύρωσης. Η πλάκα αγκύρωσης τοποθετείται στο έδαφος, μέσα σε σκυρόδεμα ικανού βάθους, το οποίο αφήνεται να στερεοποιηθεί πριν τη συναρμολόγηση. Κατά τη συναρμολόγηση ο φορέας, το κάθισμα και το ελατήριο βιδώνεται πάνω στην πλάκα αγκύρωσης, μέσω της κάτω πλάκας σύσφιξης. ΠΟΙΟΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΞΥΛΙΝΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ 1. ΞΥΛΕΙΑ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ Τα φέροντα ξύλινα στοιχεία κατασκευάζονται από εμποτισμένη πεύκη αρκτικού κύκλου, υγρασίας 16-18%. Η ξυλεία είναι υλοτομημένη σύμφωνα με το DIN 1052 (Μέρος 1) κλάση Α1 που ικανοποιεί τις συνθήκες καταλληλότητας του DIN 4074 ( Μέρος 1 & 2 - Πριστή ξυλεία με μεγάλη αντοχή σε φορτίσεις). ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ 7. Ειδικό Βάρος: 500kg/m3 8. Συντελεστής συρρίκνωσης / διόγκωσης ανά 1% μεταβ. υγρασίας (μεταξύ (0-30%) Ακτινικά 0,0015 Εφαπτομενικά 0,003 Κατά μήκος 0, Η θερμική διαστολή για κατασκευαστικούς σκοπούς είναι ασήμαντη.

11 2. ΔΟΚΟΙ (ΣΥΝΘΕΤΗ ΕΠΙΚΟΛΛΗΤΗ ΞΥΛΕΙΑ) Σύνθετη εμποτισμένη επικολλητή ξυλεία χρησιμοποιείται σε δομικά στοιχεία στα οποία τα φορτία που αναπτύσσονται είναι σημαντικά. ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΑΓΩΓΗΣ ΤΩΝ ΣΥΝΘΕΤΩΝ ΕΠΙΚΟΛΛΗΤΩΝ ΣΤΟΙΧΕΙΩΝ Υγρασία (8-10%). Οδοντωτή σφήνωση. Μετά την ξήρανση (τελική υγρασία ξύλου κατά DIN : 8-12%), η ξυλεία τεμαχίζεται κατά μήκος ώστε να αφαιρεθούν οι μη επιτρεπτοί ρόζοι και οι κάθε είδους δυσμορφίες του ξύλου που επηρεάζουν την αντοχή του και κατόπιν συρράβεται κατά μήκος με οδοντωτή σφήνωση ακολουθώντας την προδιαγραφή 1-10 του DIN Συγκόλληση ξύλου. Η συγκόλληση του ξύλου γίνεται με κόλλες PVA ( οξικό πολυβινύλιο ) και καταλύτη βασικό ισοκυάνιο, με τα παρακάτω χαρακτηριστικά : α. Αντοχή δεσμών κόλλας : DIN EN D4 β. Αντοχή σε υγρασία : DIN AW γ. Αντοχή σε θερμότητα : WATT 91 > 7 N/mm2 ΕΜΠΟΤΙΣΜΟΣ ΜΕ TANALITH E3492 Ο εμποτισμός γίνεται με την μέθοδο του πλήρους κυττάρου (vacuum-pressure vacuum). Στον εμποτισμό χρησιμοποιείται TANALITH E3492 με την μορφή διαλύματος συγκέντρωσης 3,5 g/l (3.5% βάρος/όγκο). Η ξυλεία που χρησιμοποιείται είναι ευρωπαϊκή ξυλεία κωνοφόρων που κατατάσσεται στην κατηγορία ΙΙ κατά DIN Η ξυλεία πριν τον εμποτισμό ξηραίνεται ώστε να έχει υγρασία κάτω από 28%. Πριν το εμποτισμό έχει ολοκληρωθεί η διαμόρφωση του ξύλου, δηλαδή έχει συμπληρωθεί οποιαδήποτε κοπή η εντομή η διάνοιξη οπών. Το εμποτιστήριο είναι εφοδιασμένο με καταγραφικά όργανα κενού, πίεσης, θερμοκρασίας και ενδεικτικά στάθμης του διαλύματος στη δεξαμενή εμποτισμού. Η όλη καταγραφή των στοιχείων καθώς και η διαδικασία του εμποτισμού ελέγχονται σε πραγματικό χρόνο απο μονάδα ηλεκτρονικού υπολογιστή, ο οποίος εξασφαλίζει την διαδικασία του εμποτισμού. Μετά τον εμποτισμό η ξυλεία αποθηκεύεται για διάστημα τουλάχιστον 7 ημερών ώστε να επέλθει συγκράτηση των συστατικών του διαλύματος και φυσική ξήρανση. H παραπάνω παραγωγική επεξεργασία εξασφαλίζει την προστασία της ξυλείας από βιολογικές προσβολές. HPL (Hign Pressure Laminate) Το HPL (High Pressure Laminate) είναι υλικό ανθεκτικό στις πιο ακραίες κλιματολογικές συνθήκες. Αποτελείται από κυτταρινικές ίνες εμποτισμένες σε φαινολικές ρητίνες, συγκολλημένες σε συνθήκες υψηλής πίεσης και θερμοκρασίας. Η εξωτερική επιφάνεια συγκροτείται από έγχρωμο διακοσμητικό φύλλο εμποτισμένο σε αμινοπλαστικές ρητίνες, και αδιάβροχο επικάλυμμα ανθεκτικό στην ηλιακή ακτινοβολία. Το HPL συνοδεύεται από γραπτή εγγύηση καλής λειτουργίας διάρκειας 10 ετών για το χρώμα και την επιφάνεια του υλικού και 20 ετών για μηχανική αντοχή.

12 ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα μεταλλικά στοιχεία που θα χρησιμοποιηθούν για την κατασκευή του εξοπλισμού (αλυσίδες, βίδες, σύνδεσμοι κλπ) πρέπει να είναι από ανοξείδωτο χάλυβα ή από χάλυβα θερμογαλβανισμένο (με ψευδάργυρο) ή ηλεκτρογαλβανισμένο όπου έχει προηγηθεί προετοιμασία της επιφάνειας με αμμοβολή. Οι διαστάσεις και διατομές των μεταλλικών στοιχείων πρέπει να είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν μελετηθεί σύμφωνα με τις σχετικές νόρμες ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΠΛΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα πλαστικά στοιχεία που απαιτούνται για την κατασκευή του εξοπλισμού πρέπει να έχουν μεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Για τα παραπάνω χρησιμοποιούνται υλικά που έχουν και την δυνατότητα ανακύκλωσης όπως το πολυαιθυλένιο (PE), πολυπροπυλένιο (PP), και πολυαμίδιο (PA) τα οποία και φέρουν σταθεροποιητές για την προστασία από τις υπεριώδη ακτινοβολίες του ήλιου. ΧΡΩΜΑΤΑ ΚΑΙ ΥΛΙΚΑ ΒΑΦΗΣ Τα βερνίκια και τα χρώματα με τα οποία προστατεύονται τα ξύλινα μέρη είναι κατάλληλα για εξωτερική χρήση και δεν περιέχουν μόλυβδο, χρώμιο, κάδμιο ή άλλα βαρέα μέταλλα. Και τα βερνίκια και τα χρώματα έχουν βάση το νερό και αυτό τα καθιστά κατάλληλα και ασφαλή για τα παιδιά. Η διαδικασία χρωματισμού των ξύλινων εμποτισμένων μερών, γίνεται με διαδικασία εμβαπτισμού. ΑΣΦΑΛΕΙΑ Το παιχνίδι πρέπει να έχει κατασκευαστεί σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του Equipment Safety Law EN , να έχει ελεγχθεί και πιστοποιηθεί η καταλληλότητα και συμμόρφωση του με τις προαναφερόμενες προδιαγραφές, από έγκυρο και εγκεκριμένο για τον σκοπό αυτό φορέα πιστοποίησης. ΤΙ ΜΗ ΤΕΜΑΧΙΟΥ : ΠΕΝΤΑΚΟΣΙΑ ΠΕΝΗΝΤΑ ΕΥΡΩ ( 550,00 ) Α.Τ. 4 ΞΥΛΙΝΗ ΠΕΡΙΦΡΑΞΗ Γενικές διαστάσεις Ύψος: Μήκος: Πλάτος: 1100 mm Τρέχοντα μέτρα 100mm Γενική τεχνική περιγραφή

13 Η κατασκευή απαρτίζεται από: ένα ξύλινο υποστύλωμα, δύο ξύλινες τραβέρσες, και δέκα κάθετα ξύλα. Το υποστύλωμα έχει διαστάσεις 1100 x 95 x 95mm περίπου και αποτελείται από τρία τουλάχιστον τεμάχια κολλημένα μεταξύ τους με ισχυρή ειδική κόλλα (αντεπικολλητή ξυλεία), για μεγαλύτερη αντίσταση στις καταπονήσεις και τις ρωγμές. Στo κάτω μέρος εδράζεται σε μεταλλική βάση, η οποία προστατεύει την κατασκευή από επαφή με την επιφάνεια έδρασης στηρίζοντας την σε ύψος περίπου 50 mm πάνω από το έδαφος. Οι δύο ξύλινες τραβέρσες έχουν διατομή 55 x 45mm, βρίσκονται σε ύψος 825mm και 280 mm από το έδαφος και παράλληλες προς αυτό, ενώνονται με το υποστύλωμα. Επάνω στις τραβέρσες και κάθετα προς το έδαφος τοποθετούνται ξύλα διαστάσεων 95 x 18 x 800 mm και σε διαστήματα 80 mm μεταξύ τους. Το μήκος της περίφραξης ποικίλει, ανάλογα με την περίπτωση. Στο επάνω μέρος του υποστυλώματος τοποθετείται πλαστικό καπάκι διαστάσεων 100 x 100 x 60 mm περίπου. ΠΟΙΟΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΞΥΛΙΝΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ 1. ΞΥΛΕΙΑ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ Τα φέροντα ξύλινα στοιχεία κατασκευάζονται από εμποτισμένη πεύκη αρκτικού κύκλου, υγρασίας 16-18%. Η ξυλεία είναι υλοτομημένη σύμφωνα με το DIN 1052 (Μέρος 1) κλάση Α1 που ικανοποιεί τις συνθήκες καταλληλότητας του DIN 4074 ( Μέρος 1 & 2 - Πριστή ξυλεία με μεγάλη αντοχή σε φορτίσεις). ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ 10. Ειδικό Βάρος: 500kg/m3 11. Συντελεστής συρρίκνωσης / διόγκωσης ανά 1% μεταβ. υγρασίας (μεταξύ (0-30%) Ακτινικά 0,0015 Εφαπτομενικά 0,003 Κατά μήκος 0, Η θερμική διαστολή για κατασκευαστικούς σκοπούς είναι ασήμαντη. 2. ΔΟΚΟΙ (ΣΥΝΘΕΤΗ ΕΠΙΚΟΛΛΗΤΗ ΞΥΛΕΙΑ) Σύνθετη εμποτισμένη επικολλητή ξυλεία χρησιμοποιείτε σε δομικά στοιχεία στα οποία τα φορτία που αναπτύσσονται είναι σημαντικά. ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΑΓΩΓΗΣ ΤΩΝ ΣΥΝΘΕΤΩΝ ΕΠΙΚΟΛΛΗΤΩΝ ΣΤΟΙΧΕΙΩΝ Υγρασία (8-10%). Οδοντωτή σφήνωση. Μετά την ξήρανση (τελική υγρασία ξύλου κατά DIN : 8-12%), η ξυλεία τεμαχίζεται κατά μήκος ώστε να αφαιρεθούν οι μη επιτρεπτοί ρόζοι και οι κάθε είδους δυσμορφίες του ξύλου που επηρεάζουν την αντοχή του και κατόπιν συρράβεται κατά μήκος με οδοντωτή σφήνωση ακολουθώντας την προδιαγραφή 1-10 του DIN Συγκόλληση ξύλου. Η συγκόλληση του ξύλου γίνεται με κόλλες PVA ( οξικό πολυβινύλιο ) και καταλύτη βασικό ισοκυάνιο, με τα παρακάτω χαρακτηριστικά : α. Αντοχή δεσμών κόλλας : DIN EN D4

14 β. Αντοχή σε υγρασία : DIN AW γ. Αντοχή σε θερμότητα : WATT 91 > 7 N/mm2 ΕΜΠΟΤΙΣΜΟΣ ΜΕ TANALITH E3492 Ο εμποτισμός γίνεται με την μέθοδο του πλήρους κυττάρου (vacuum-pressure vacuum). Στον εμποτισμό χρησιμοποιείται TANALITH E3492 με την μορφή διαλύματος συγκέντρωσης 3,5 g/l (3.5% βάρος/όγκο). Η ξυλεία που χρησιμοποιείται είναι ευρωπαϊκή ξυλεία κωνοφόρων που κατατάσσεται στην κατηγορία ΙΙ κατά DIN Η ξυλεία πριν τον εμποτισμό ξηραίνεται ώστε να έχει υγρασία κάτω από 28%. Πριν το εμποτισμό έχει ολοκληρωθεί η διαμόρφωση του ξύλου, δηλαδή έχει συμπληρωθεί οποιαδήποτε κοπή η εντομή η διάνοιξη οπών. Το εμποτιστήριο είναι εφοδιασμένο με καταγραφικά όργανα κενού, πίεσης, θερμοκρασίας και ενδεικτικά στάθμης του διαλύματος στη δεξαμενή εμποτισμού. Η όλη καταγραφή των στοιχείων καθώς και η διαδικασία του εμποτισμού ελέγχονται σε πραγματικό χρόνο απο μονάδα ηλεκτρονικού υπολογιστή, ο οποίος εξασφαλίζει την διαδικασία του εμποτισμού. Μετά τον εμποτισμό η ξυλεία αποθηκεύεται για διάστημα τουλάχιστον 7 ημερών ώστε να επέλθει συγκράτηση των συστατικών του διαλύματος και φυσική ξήρανση. H παραπάνω παραγωγική επεξεργασία εξασφαλίζει την προστασία της ξυλείας από βιολογικές προσβολές. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα μεταλλικά στοιχεία που θα χρησιμοποιηθούν για την κατασκευή του εξοπλισμού (αλυσίδες, βίδες, σύνδεσμοι κλπ) πρέπει να είναι από ανοξείδωτο χάλυβα ή από χάλυβα θερμογαλβανισμένο (με ψευδάργυρο) ή ηλεκτρογαλβανισμένο όπου έχει προηγηθεί προετοιμασία της επιφάνειας με αμμοβολή. Οι διαστάσεις και διατομές των μεταλλικών στοιχείων πρέπει να είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν μελετηθεί σύμφωνα με τις σχετικές νόρμες ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΧΡΩΜΑΤΑ ΚΑΙ ΥΛΙΚΑ ΒΑΦΗΣ Τα βερνίκια και τα χρώματα με τα οποία προστατεύονται τα ξύλινα μέρη είναι κατάλληλα για εξωτερική χρήση και δεν περιέχουν μόλυβδο, χρώμιο, κάδμιο ή άλλα βαρέα μέταλλα. Και τα βερνίκια και τα χρώματα έχουν βάση το νερό και αυτό τα καθιστά κατάλληλα και ασφαλή για τα παιδιά. Η διαδικασία χρωματισμού των ξύλινων εμποτισμένων μερών, γίνεται με διαδικασία εμβαπτισμού. ΤΙΜΗ ΑΝΑ ΤΡΕΧΟΝ ΜΕΤΡΟ : ΕΞΗΝΤΑ ΠΕΝΤΕ ΕΥΡΩ (65,00) Α.Τ.5

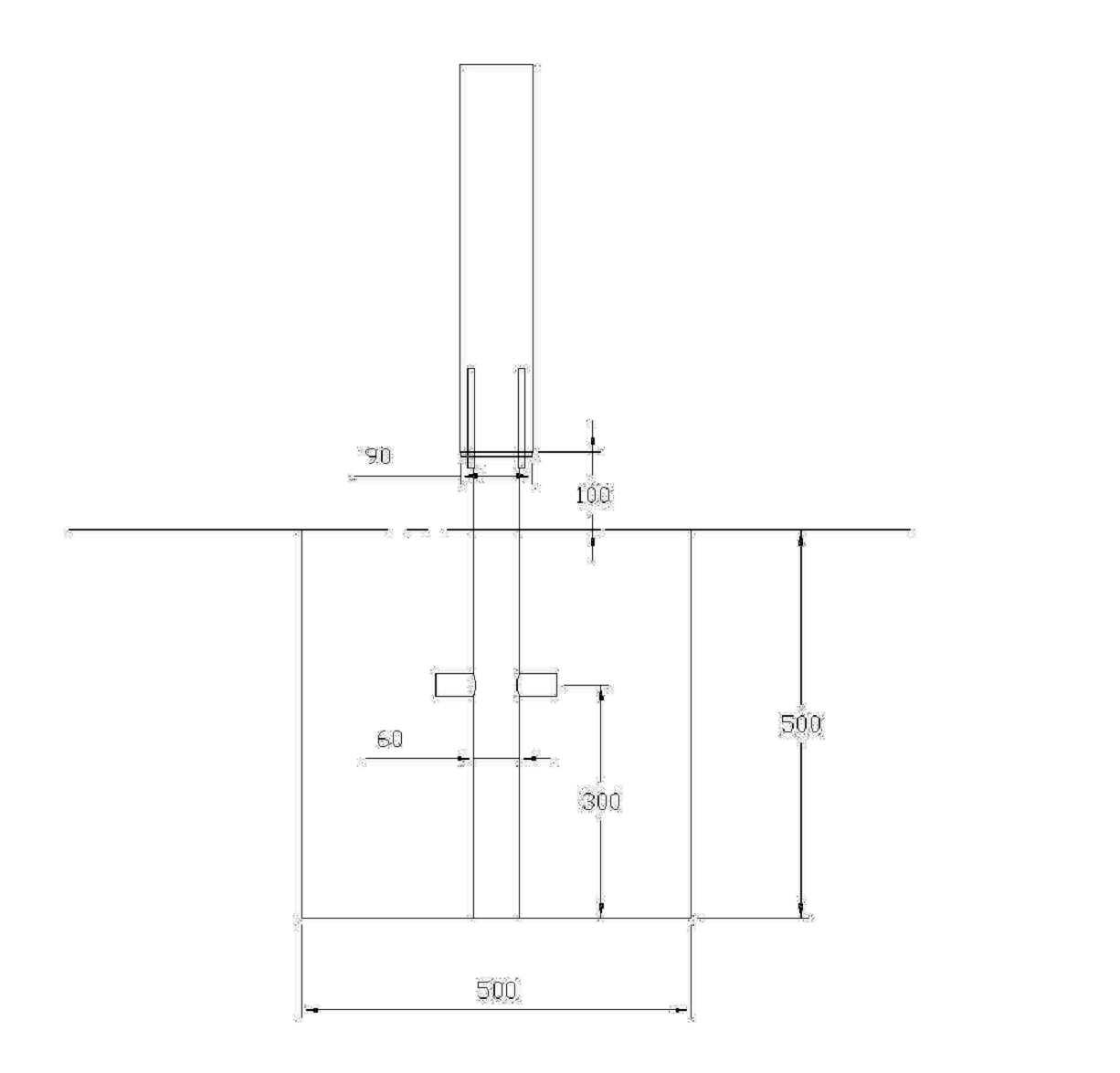

15 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΜΕ ΤΣΟΥΛΗΘΡΑ Γενικές διαστάσεις Διαστάσεις χώρου ασφαλείας Ύψος Μήκος Πλάτος 2100 mm 5250 mm 1450 mm Ύψος πτώσης Μήκος Πλάτος 950 mm 8700 mm 4400 mm Γενικά Χαρακτηριστικά Χρήστες Δραστηριότητες Ηλικιακή ομάδ Καταλληλότητα για ΑΜΕΑ 5 παιδιά Ανάβαση ολίσθηση αναρρίχηση 1,5 έτους Όχι ΓΕΝΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ αποτελείται από μία (1) σκάλα ανόδου, δύο πατάρια ορθογωνίου σχήματος, ένα (1) τετραγωνικό πατάρι ανάμεσα στα δύο ορθογωνικά, που λειτουργεί σαν γέφυρα, ένα (1) σκέπαστρο και μία (1) τσουλήθρα. ΔΟΜΗ ΣΥΝΘΕΤΟΥ Το σύνθετο αυτό έχει μέγιστο ύψος 2100mm, πλάτος 1450mm και μήκος 5250mm, και απαιτεί χώρο ασφαλείας περίπου 36m2, αφήνοντας μια ελεύθερη ζώνη περιμετρικά του παιχνιδιού. Η πρόσβαση πραγματοποιείται μέσω της σκάλας ανόδου, τριών επιπέδων, με ελλειπτικό σχήμα, κατασκευασμένη από αντιολισθητικό HPL τύπου MEG πάχους 12mm, με πλαϊνό παραπέτο από το ίδιο υλικό, χωρίς όμως της αντιολισθητική επικάλυψη, τα οποία δένουν στις ειδικές εγκοπές που υπάρχουν στο πλαϊνό παραπέτο. Στο ελεύθερό τους άκρο συγκρατούνται στις κολόνες μέσω ειδικά κατασκευασμένων πλαστικών τεμαχίων ενισχυμένα με υαλόνημα. Τα τρία αυτά επίπεδα (σκαλοπάτια) συνδέονται μεταξύ τους με ειδικά μεταλλικά τεμάχια από σωλήνα Φ60mm. Αμέσως μετά ακολουθεί ένα πατάρι που λειτουργεί ως σημείο ξεκούρασης για τα παιδιά πριν αυτά συνεχίσουν στο επόμενο πατάρι μέσω του τετραγωνικού. Το πατάρι είναι ορθογωνικού σχήματος και αποτελείται από 15 ξύλινες δοκούς, διατομής 45mm x 95mm. Οι δοκοί του παταριού στηρίζονται σε δύο εγκάρσιες δοκούς, διατομής 120mm x 58mm, επάνω στις οποίες βιδώνονται. Η έδραση του παταριού γίνεται σε 4 ξύλινες κολώνες διατομής 95mm x 95mm με στρογγυλεμένες άκρες προς αποφυγή τραυματισμών, ενώ στο σύνολο φέρει πέντε. Το πατάρι ολοκληρώνεται με φράγματα από HPL τύπου MEG πάχους 12mm με ανάγλυφα σχέδια ήλιων, φεγγαριών και αστερίων στην επιφάνεια τους, στις τρείς πλευρές του.

16 Η ξύλινη γέφυρα αποτελείται από κάγκελο με κουπαστές κατασκευασμένες από ξύλο διατομής 95mm x 45mm, στο άνω και κάτω σημείο του οριζοντίως τοποθετημένες, με κάθετα στοιχεία κατασκευασμένα από HPL τύπου MEG πάχους 12mm σε απόσταση μεταξύ τους, τα οποία συμπληρώνουν τις κουπαστές της γέφυρας. Το τετραγωνικό πατάρι αποτελείται από 9 ξύλινες δοκούς, διατομής 45mm x 95mm και 2 δοκούς, διατομής 120mm x 58mm, πάνω στις οποίες βιδώνουν τα αρχικά ξύλινα στοιχεία. Στη συνέχεια ακολουθεί το δεύτερο πατάρι ορθογωνικής σχεδίασης, το οποίο αποτελείται από 15 ξύλινες δοκούς διατομής 45mm x 95mm, διαμήκως τοποθετημένες σε σχέση με την φορά της γέφυρας. Το σκέπαστρο τοποθετείται απευθείας στις κολόνες βιδωτά. Τέλος, στην ακριβώς απέναντι πλευρά από την είσοδο στο πατάρι, συνδέεται η τσουλήθρα. Η τσουλήθρα αποτελείται από την έξοδο, την γλίστρα και τα πλαϊνά προστατευτικά. Η έξοδος της τσουλήθρας κατασκευάζεται από HPL τύπου MEG πάχους 12mm, ενώ διαθέτει μπάρα εξόδου από ανοξείδωτο χάλυβα βαθμίδας ποιότητας AISI 304 ¾. Τα πλαϊνά της τσουλήθρας κατασκευάζονται από HPL τύπου MEG πάχους 18mm και επιφάνεια ολίσθησης από υαλονήματα. Για την πάκτωση της τσουλήθρας χρησιμοποιούνται ειδικές βάσεις από γαλβανισμένο σωλήνα. Το ατσάλινο πόδι στήριξης κατασκευάζεται εργοστασιακά με μία φλάντζα στα δύο άκρα του, στο άνω και στο κάτω άκρο. Η φλάντζα στο κάτω άκρο του, συνδέεται στέρεα με το ατσάλινο πέδιλο με 4 μπουλόνια και γίνεται ένα σώμα. Η ξύλινη κολώνα του οργάνου (το οποίο θα καθίσει επάνω στα πόδια) έχει τέσσερις μεταλλικές ντίζες, μήκους 220mm και Φ10mm ενσωματωμένες μέσα στο ξύλο της κολώνας με θερμοκολλητική ρητίνη, εφαρμοσμένη εργοστασιακά με ειδικό μηχάνημα, ώστε να εξασφαλίζεται ασφαλής συνδεσμολογία μετάλλου και ξύλου. Οι τέσσερις αυτές ντίζες της ξύλινης κολώνας, συνδέουν την ξύλινη κολώνα με το μεταλλικό πόδι, επάνω στη φλάντζα που έχει το μεταλλικό πόδι στο άνω μέρος του εργοστασιακά τοποθετημένη. Η κάθετη δύναμη θραύσης της σύνδεσης της ξύλινης κολώνας με το μεταλλικό πόδι είναι 60 ΚΝ (6000 Kpa). Η δύναμη κάμψης της ξύλινης κολώνας, διατομής 95mm x 95mm είναι 2200 NM (220 kgr).με την χρήση της μεταλλικής βάσης στήριξης, αποφεύγεται η επαφή των ξύλινων τμημάτων του οργάνου με το έδαφος (και δεν απαιτείται άλλου είδους πάκτωση ή κατασκευή βάσης από σκυρόδεμα). Ο τρόπος αυτός της θεμελίωσης δεν επιβαρύνει το φυσικό περιβάλλον, αποφεύγοντας στα στερεά εδάφη τη χρήση τσιμέντου. ΠΑΚΤΩΣΗ ΟΡΓΑΝΟΥ-ΒΑΣΕΙΣ Γενικές διαστάσεις Μήκος: Πλάτος: 600mm 90mm Γενική τεχνική περιγραφή Αποτελείται από ένα τεμάχιο λαμαρίνας γαλβανιζέ (φλάντζα) διαστάσεων 90x90mm, πάχους 5mm και σωλήνα γαλβανιζέ Φ60mm, μήκους 600mm.

17 Στον σωλήνα επικολλάται η φλάντζα 90x90mm, η οποία φέρει ακτινικά 4 οπές Φ10,5mm. Η φλάντζα εφάπτει στο κάτω μέρος ξύλινου υποστυλώματος διαστάσεων 95x95mm. Το υποστύλωμα φέρει 4 ντίζες Μ10, ακτινικά τοποθετημένες, εντός του ξύλου, με κόλλα. Επιπλέον και πέρα από την κόλλα, οι ντίζες ασφαλίζονται εντός του ξύλινου υποστυλώματος με περικόχλιο ασφαλείας Μ12, το οποίο δημιουργεί κενό πάχους 2mm μεταξύ του υποστυλώματος και της φλάντζας 90x90mm, ώστε να εξασφαλίζεται η κατάλληλη κυκλοφορία αέρα και η απομάκρυνση της πιθανής υγρασίας από το νερό της βροχής και να προστατεύεται το ξύλινο υποστύλωμα από τη διάβρωση. Η φλάντζα βιδώνεται στο υποστύλωμα με 4 παξιμάδια Μ10. Ο σωλήνας μήκους 600mm, φέρει στο κάτω μέρος του και σε απόσταση 300mm από το κάτω άκρο του, κάθετο μεταλλικό στοιχείο, ώστε να εξασφαλίζεται η μέγιστη στατικότητα της κατασκευής και να εκμηδενίζεται η πιθανότητα περιστροφής ή υποχώρησης της κολώνας, εντός του εδάφους.ο σωλήνας τοποθετείται σε βάθος 500mm, εντός του εδάφους, έτσι ώστε το ξύλινο υποστύλωμα να απέχει από το έδαφος 100mm και να προστατεύεται από την υγρασία. Για την πάκτωση ανοίγεται λάκκος διαστάσεων 500x500mm και βάθους 500mm. Αφού τοποθετηθεί ο σωλήνας εντός του λάκκου, γεμίζεται με μπετό Β25. Α.Τ.6 Α.Τ.6 ΣΥΝΘΕΤΟ νηπιων-παιδων με 2 τσουλήθρες και τούνελ Γενικά Χαρακτηριστικά

18 Χρήστες: 8 παιδιά Δραστηριότητες: Ανάβαση ολίσθηση ισορροπία- έρπειναναρρίχηση Ηλικιακή ομάδα: 1 έτους Καταλληλότητα για ΑΜΕΑ: Όχι Γενικές διαστάσεις Ύψος: Μήκος: Πλάτος: 3710mm 7850mm 3700mm Διαστάσεις χώρου ασφαλείας Μέγιστο ύψος πτώσης: Μήκος: Πλάτος 1250mm 11850mm 6700mm Γενική τεχνική περιγραφή Αποτελείται από μία τσουλήθρα παιδιών 2500mm, μία τσουλήθρα παιδιών 2000mm, δύο πύργους με τετράγωνα πατάρια, ένα πύργο με μακρόστενο πατάρι, μία καμπύλη ράμπα ανόδου με σχοινί ανάβασης, μία ευθεία ράμπα ανόδου, ένα τούνελ, δύο σκέπαστρα τύπου παλέτας ζωγραφικής και έξι φράγματα. Δομή σύνθετου Το παιχνίδι απαρτίζεται από πύργο με μακρόστενο πατάρι, γενικών διαστάσεων 1000 x 2000mm και σε ύψος 1250mm από την επιφάνεια του εδάφους. Στην μία από τις στενές πλευρές του πύργου υπάρχει τσουλήθρα μήκους 2500mm. Στην απέναντι πλευρά του πύργου, καθώς και στα ανοίγματα αριστερά και δεξιά της τσουλήθρας υπάρχουν φράγματα. Στο άνοιγμα δεξιά της τσουλήθρας υπάρχει καμπύλη ράμπα ανόδου με σχοινί ανάβασης και το γωνιακό υποστύλωμα φέρει σκέπαστρο τύπου παλέτας ζωγραφικής σε ύψος 3000mm. Στο απέναντι άνοιγμα συνδέεται τετράγωνος πύργος γενικών διαστάσεων 1000 x 1000 και σε ύψος 950mm από την επιφάνεια του εδάφους που οδηγεί στα εξής: Α) Ευθεία σε μία ευθεία ράμπα ανόδου.
