1 Pioneering for You Wilo-VeroLine-IPL (1,1-7,5 kw) Wilo-VeroTwin-DPL (1,1-7,5 kw) el Οδηγίες εγκατάστασης και λειτουργίας Ed.01 / Wilo

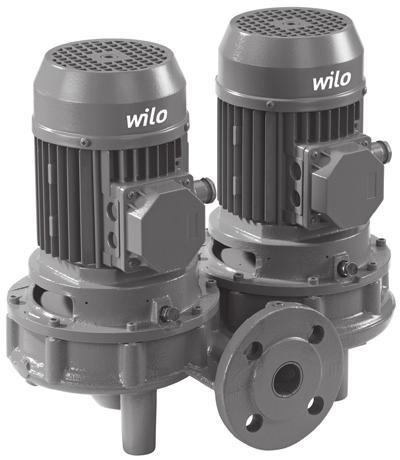

2 Σχ. 1: IPL Σχ. 2: DPL

3 1 Γενικά Ασφάλεια Σήμανση των υποδείξεων στις οδηγίες λειτουργίας Εξειδίκευση προσωπικού Κίνδυνοι από τη μη τήρηση των υποδείξεων ασφαλείας Εργασία με τήρηση των υποδείξεων ασφαλείας Υποδείξεις ασφαλείας για τον χρήστη Υποδείξεις ασφαλείας για εργασίες επιθεώρησης και συναρμολόγησης Αυθαίρετες τροποποιήσεις και κατασκευή ανταλλακτικών Ανεπίτρεπτοι τρόποι λειτουργίας Μεταφορά και προσωρινή αποθήκευση Αποστολή Μεταφορά για λόγους συναρμολόγησης / αποσυναρμολόγησης Προβλεπόμενη χρήση Στοιχεία για το προϊόν Κωδικοποίηση τύπου Τεχνικά στοιχεία Υποδείξεις για την τοποθέτηση των παραλλαγών K1/K4 (εξωτερική τοποθέτηση) Περιεχόμενα συσκευασίας παράδοσης Παρελκόμενα Περιγραφή και λειτουργία Περιγραφή του προϊόντος Αναμενόμενες τιμές θορύβου Εγκατάσταση και ηλεκτρική σύνδεση Εγκατάσταση Ηλεκτρική σύνδεση Έναρξη χρήσης Πλήρωση και εξαερισμός Έλεγχος της φοράς περιστροφής Συντήρηση Κινητήρας Αντικατάσταση του κινητήρα Μηχανικός στυπιοθλίπτης Αντικατάσταση μηχανικού στυπιοθλίπτη Βλάβες, αίτια και αντιμετώπιση Ανταλλακτικά Απόρριψη... 22

4 1 Γενικά Σχετικά με αυτό το εγχειρίδιο Οδηγίες εγκατάστασης και λειτουργίας Το πρωτότυπο των οδηγιών λειτουργίας είναι στη γερμανική γλώσσα. Όλες οι άλλες γλώσσες αυτών των οδηγιών είναι μετάφραση του πρωτοτύπου. Το εγχειρίδιο εγκατάστασης και λειτουργίας αποτελεί αναπόσπαστο τμήμα του προϊόντος. Πρέπει να είναι πάντα διαθέσιμο κοντά στο μηχάνημα. Η ακριβής τήρηση αυτών των οδηγιών είναι προϋπόθεση για τη σωστή χρήση του μηχανήματος σύμφωνα με τις προδιαγραφές καθώς και για το σωστό χειρισμό του. Οι οδηγίες εγκατάστασης και λειτουργίας αντιστοιχούν στον τύπο του μηχανήματος και ανταποκρίνονται στους ισχύοντες κανονισμούς ασφαλείας κατά το χρόνο έκδοσής τους. Δήλωση συμμόρφωσης ΕΕ: Ένα αντίγραφο της δήλωσης συμμόρφωσης ΕΕ αποτελεί αναπόσπαστο τμήμα των οδηγιών λειτουργίας. Σε περίπτωση τροποποίησης των εκεί αναφερόμενων εξαρτημάτων χωρίς προηγούμενη συνεννόηση με την εταιρεία μας ή σε περίπτωση μη τήρησης των επεξηγήσεων στις οδηγίες λειτουργίας σχετικά με την ασφάλεια του προϊόντος και του προσωπικού, η δήλωση αυτή χάνει την εγκυρότητά της. 2 Ασφάλεια Αυτό το εγχειρίδιο περιέχει βασικές υποδείξεις, οι οποίες πρέπει να τηρούνται κατά την τοποθέτηση, τη λειτουργία και τη συντήρηση. Γι' αυτό το λόγο πριν από τη συναρμολόγηση και την έναρξη χρήσης πρέπει να το διαβάσει τόσο ο εγκαταστάτης όσο και το αρμόδιο προσωπικό και ο χρήστης. Δεν πρέπει να τηρούνται μόνο οι γενικές υποδείξεις ασφαλείας αυτής της ενότητας, αλλά και οι ειδικές υποδείξεις ασφαλείας με τα σύμβολα κινδύνου που περιγράφονται στις παρακάτω ενότητες. 2.1 Σήμανση των υποδείξεων στις οδηγίες λειτουργίας Σύμβολα Γενικό σύμβολο κινδύνου Κίνδυνος από ηλεκτρική τάση ΥΠΌΔΕΙΞΗ Λέξεις σήμανσης ΚΙΝΔΥΝΟΣ! Άμεσα επικίνδυνη κατάσταση. Η μη τήρηση μπορεί να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ο χρήστης μπορεί να υποστεί (σοβαρούς) τραυματισμούς. Η επισήμανση «Προειδοποίηση» σημαίνει ότι υπάρχει η πιθανότητα πρόκλησης (σοβαρών) τραυματισμών, αν δεν ληφθεί υπόψη αυτή η υπόδειξη. ΠΡΟΣΟΧΗ! Υπάρχει κίνδυνος πρόκλησης ζημιάς στο μηχάνημα ή την εγκατάσταση. Η επισήμανση «Προσοχή» αφορά πιθανές ζημιές στο μηχάνημα λόγω μη τήρησης των υποδείξεων. 4 WILO SE 11/2013

5 ΥΠΌΔΕΙΞΗ Μια χρήσιμη υπόδειξη για τη χρήση του προϊόντος. Εφιστά επίσης την προσοχή του χρήστη σε πιθανές δυσκολίες. Υποδείξεις που αναγράφονται πάνω στο προϊόν, όπως π.χ. τα βέλη φοράς περιστροφής, οι πινακίδες τύπου, τα προειδοποιητικά αυτοκόλλητα, πρέπει τα τηρούνται οπωσδήποτε και να διατηρούνται ευανάγνωστα. 2.2 Εξειδίκευση προσωπικού Το προσωπικό που ασχολείται με τη συναρμολόγηση, το χειρισμό και τη συντήρηση πρέπει να διαθέτει την απαραίτητη εξειδίκευση γι' αυτές τις εργασίες. Ο τομέας ευθύνης, η αρμοδιότητα και η επιτήρηση του προσωπικού πρέπει να καθορίζονται επακριβώς από το χρήστη. Εάν το προσωπικό δεν διαθέτει τις απαραίτητες γνώσεις, πρέπει να εκπαιδευτεί και να λάβει τις απαραίτητες οδηγίες. Αυτό, εφόσον απαιτείται, μπορεί να γίνει από τον κατασκευαστή ή τον προμηθευτή του μηχανήματος κατόπιν εντολής του χρήστη. 2.3 Κίνδυνοι από τη μη τήρηση των υποδείξεων ασφαλείας 2.4 Εργασία με τήρηση των υποδείξεων ασφαλείας 2.5 Υποδείξεις ασφαλείας για τον χρήστη Εάν δεν τηρούνται οι υποδείξεις ασφαλείας μπορεί να προκύψει κίνδυνος για ανθρώπους, το περιβάλλον και για το μηχάνημα ή την εγκατάσταση. Εάν δεν τηρηθούν οι υποδείξεις ασφαλείας, χάνεται κάθε αξίωση αποζημίωσης. Ειδικότερα, η μη τήρηση των υποδείξεων ασφαλείας μπορεί να έχει ως αποτέλεσμα π.χ. τους παρακάτω κινδύνους: κινδύνους από ηλεκτρικές, μηχανικές ή βακτηριολογικές επιδράσεις, κινδύνους για το περιβάλλον λόγω διαρροής επικίνδυνων υλικών, υλικές ζημιές, διακοπή σημαντικών λειτουργιών του μηχανήματος ή της εγκατάστασης, αποτυχία των προκαθορισμένων διαδικασιών συντήρησης και επισκευής. Πρέπει να τηρούνται οι υποδείξεις ασφαλείας που περιέχονται σε αυτές τις οδηγίες λειτουργίας, οι ισχύοντες εθνικοί κανονισμοί για την πρόληψη ατυχημάτων, όπως και οι τυχόν εσωτερικοί κανονισμοί εργασίας, λειτουργίας και ασφαλείας από πλευράς χρήστη. Αυτή η συσκευή δεν επιτρέπεται να χρησιμοποιείται από άτομα με περιορισμένες φυσικές, κινητικές ή διανοητικές ικανότητες, ή που δεν διαθέτουν την εμπειρία ή τις σχετικές γνώσεις (ούτε και από παιδιά), εκτός εάν επιτηρούνται από ένα άτομο που είναι υπεύθυνο για την ασφάλειά τους ή αν λαμβάνουν οδηγίες από αυτό το άτομο σχε τικά με τον τρόπο χρήσης της συσκευής. Τα παιδιά πρέπει να επιτηρούνται ώστε να μην υπάρξει περίπτωση να παίξουν με τη συσκευή. Εάν στο προϊόν ή στην εγκατάσταση υπάρχουν κίνδυνοι από εξαρτήματα με πολύ υψηλές ή χαμηλές θερμοκρασίες, πρέπει αυτά να προστατευθούν από τον υπεύθυνο χρήστη, ώστε να μην τα αγγίξει κανείς. Οι προστατευτικές διατάξεις έναντι αγγίγματος των κινούμενων εξαρτημάτων (π.χ. των συνδέσμων) δεν επιτρέπεται να αφαιρούνται όταν το μηχάνημα βρίσκεται σε λειτουργία. Τα υγρά σε σημεία διαρροής (π.χ. στην τσιμούχα άξονα) επικίνδυνων υγρών άντλησης (π.χ. εκρηκτικά, δηλητηριώδη, καυτά υγρά) πρέπει να απομακρύνονται κατά τέτοιο τρόπο, ώστε να μην συνιστούν πηγές κινδύνου για τον άνθρωπο και το περιβάλλον. Πρέπει να τηρούνται οι εθνικές νομικές διατάξεις. Πρέπει να αποκλείονται οι κίνδυνοι που προέρχονται από την ηλεκτρική ενέργεια. Πρέπει να τηρούνται οι οδηγίες των τοπικών ή γενι- Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 5

6 κών κανονισμών [π.χ. IEC, VDE κ.τ.λ.], καθώς και οι οδηγίες των τοπικών επιχειρήσεων παραγωγής ενεργείας (ΔΕΗ). Η περιοχή γύρω από την αντλία πρέπει να διατηρείται καθαρή ώστε να αποφευχθεί η πιθανότητα πυρκαγιάς ή έκρηξης λόγω επαφής των ακαθαρσιών με τις καυτές επιφάνειες του μηχανήματος. Οι οδηγίες σε αυτό το εγχειρίδιο αφορούν το βασικό σχεδιασμό του εξοπλισμού. Σε αυτό το βιβλίο δεν αναλύονται όλες οι λεπτομέρειες ούτε οι διαφοροποιήσεις. Περισσότερες πληροφορίες θα πάρετε από τον κατασκευαστή. Σε περίπτωση αμφιβολιών σχετικά με τη λειτουργία ή τη ρύθμιση εξαρτημάτων του εξοπλισμού θα πρέπει οπωσδήποτε να επικοινωνήσετε με τον κατασκευαστή. 2.6 Υποδείξεις ασφαλείας για εργασίες επιθεώρησης και συναρμολόγησης 2.7 Αυθαίρετες τροποποιήσεις και κατασκευή ανταλλακτικών Ο χρήστης πρέπει να φροντίζει ώστε όλες οι εργασίες συναρμολόγησης και συντήρησης να πραγματοποιούνται από εξουσιοδοτημένο και εξειδικευμένο προσωπικό, το οποίο έχει ενημερωθεί επαρκώς μελετώντας το εγχειρίδιο λειτουργίας. Οι εργασίες στο μηχάνημα και την εγκατάσταση πρέπει να πραγματοποιούνται μόνον όταν η εγκατάσταση είναι εκτός λειτουργίας. Πρέπει να τηρείται οπωσδήποτε η διαδικασία απενεργοποίησης του μηχανήματος και της εγκατάστασης, όπως περιγράφεται στις οδηγίες εγκατάστασης και λειτουργίας. Αμέσως μετά από την ολοκλήρωση των εργασιών πρέπει να γίνεται η επανεγκατάσταση και η επανενεργοποίηση όλων των διατάξεων ασφαλείας και προστασίας. Οι αυθαίρετες τροποποιήσεις και η αυθαίρετη κατασκευή ανταλλακτικών θέτουν σε κίνδυνο την ασφάλεια του προϊόντος και του προσωπικού και ακυρώνουν τις δηλώσεις κατασκευαστή σχετικά με την ασφάλεια. Οι τροποποιήσεις στο μηχάνημα επιτρέπονται μόνο μετά από συνεννόηση με τον κατασκευαστή. Τα γνήσια ανταλλακτικά και τα παρελκόμενα με έγκριση από τον κατασκευαστή εξασφαλίζουν την πλήρη ασφάλεια λειτουργίας. Η χρήση εξαρτημάτων άλλης προέλευσης απαλλάσσει τον κατασκευαστή από τις ευθύνες σχετικά με ενδεχόμενες συνέπειες. 2.8 Ανεπίτρεπτοι τρόποι λειτουργίας Η λειτουργική ασφάλεια της παραδιδόμενης συσκευής διασφαλίζεται μόνο εφόσον γίνεται η προβλεπόμενη χρήση σύμφωνα με το κεφάλαιο 4 των οδηγιών λειτουργίας. Σε καμία περίπτωση δεν επιτρέπεται να ξεπερασθούν οι οριακές τιμές που δίδονται στον κατάλογο ή στο φύλλο στοιχείων του προϊόντος. 3 Μεταφορά και προσωρινή αποθήκευση 3.1 Αποστολή Η αντλία παραδίδεται από το εργοστάσιο σε χαρτοκιβώτιο ή στερεωμένη σε παλέτα και προστατευμένη έναντι σκόνης και υγρασίας. Έλεγχος μεταφοράς Φύλαξη Όταν παραλάβετε την αντλία, ελέγξτε την αμέσως για ζημιές μεταφοράς. Εάν διαπιστωθούν ζημιές, ξεκινήστε τις απαιτούμενες διαδικασίες κατά της μεταφορικής εταιρείας εντός των αντίστοιχων προθεσμιών. Μέχρι να εγκατασταθεί η αντλία ή σε περίπτωση προσωρινής αποθήκευσης, φυλάξτε την αντλία σε μέρος στεγνό, χωρίς παγετό και προστατευμένη από μηχανικές ζημιές. ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιών λόγω λανθασμένης συσκευασίας! Εάν η αντλία μεταφερθεί εκ νέου κάποια στιγμή αργότερα, πρέπει να συσκευαστεί ασφαλώς για τη μεταφορά. Για το σκοπό αυτό επιλέξτε τη γνήσια ή μία ισοδύναμη συσκευασία. 6 WILO SE 11/2013

7 3.2 Μεταφορά για λόγους συναρμολόγησης / αποσυναρμολόγησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμών! Η μη ενδεδειγμένη μεταφορά μπορεί να προκαλέσει τραυματισμούς. Η μεταφορά της αντλίας πρέπει να εκτελείται με εγκεκριμένα μέσα ανάληψης φορτίου. Αυτά πρέπει να στερεώνονται στις φλάντζες της αντλίας και ενδεχομένως στην εξωτερική διάμετρο (απαιτείται ασφάλεια έναντι ολίσθησης!). Οι κρίκοι μεταφοράς στον κινητήρα χρησιμεύουν μόνο σαν οδηγοί κατά την ανάληψη του φορτίου (σχ.3). Για την ανύψωση με το γερανό, η αντλία πρέπει να τυλιχτεί με κατάλληλους ιμάντες, όπως φαίνεται στο σχήμα. Τοποθετήστε την αντλία σε θηλιές που σφίγγουν από το ίδιο το βάρος της αντλίας. Οι κρίκοι μεταφοράς στον κινητήρα προορίζονται μόνο για τη μεταφορά του κινητήρα και όχι για ολόκληρη την αντλία (σχ. 4). Σχ. 3: Στερέωση των σχοινιών μεταφοράς Σχ. 4: Μεταφορά του κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού εξαιτίας μεγάλου βάρους της αντλίας! Η ίδια η αντλία και τα εξαρτήματά της μπορεί να έχουν πολύ μεγάλο βάρος. Από τυχόν πτώση των εξαρτημάτων υπάρχει κίνδυνος κοψιμάτων, συνθλίψεων, θλάσεων ή κτυπημάτων, που μπορεί να οδηγήσουν ακόμη και σε θάνατο. Να χρησιμοποιείτε πάντα τα κατάλληλα ανυψωτικά μέσα και να ασφαλίζετε τα εξαρτήματα έναντι πτώσης. Να μη στέκεστε ποτέ κάτω από αιωρούμενα φορτία. Κατά την εκτέλεση όλων των εργασιών πρέπει να φοράτε προστατευτικό ρουχισμό (υποδήματα ασφαλείας, κράνος, γάντια και γυαλιά προστασίας). 4 Προβλεπόμενη χρήση Χρήση Τομείς εφαρμογής Αντενδείξεις Οι ελαιολίπαντες αντλίες της σειράς IPL (Inline) και DPL (διπλές ) χρησιμοποιούνται ως κυκλοφορητές στους παρακάτω τομείς εφαρμο γής. Επιτρέπεται να χρησιμοποιούνται σε: συστήματα θέρμανσης ζεστού νερού, συστήματα κυκλοφορίας κρύου και ψυχρού νερού, βιομηχανικά συστήματα κυκλοφορίας, συστήματα μετάδοσης θερμότητας. Τυπικό περιβάλλον εγκατάστασης είναι χώροι τεχνικού εξοπλισμού εντός του κτιρίου με περαιτέρω τεχνικές εγκαταστάσεις για το κτίριο. Άμεση εγκατάσταση της συσκευής σε διαφορετικής χρήσης χώρους (οικίες και χώροι εργασίας) δεν προβλέπεται. ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης υλικών ζημιών! Η παρουσία μη επιτρεπόμενων ουσιών μέσα στο υγρό άντλησης μπορεί να προκαλέσει καταστροφή της αντλίας. Τα διαβρωτικά στερεά (π.χ. άμμος) αυξάνουν τη φθορά της αντλίας. Οι αντλίες χωρίς έγκριση για χρήση σε εκρηκτικές ατμόσφαιρες (Ex) δεν ενδείκνυνται για χρήση σε τέτοια περιβάλλοντα. Στην προβλεπόμενη χρήση συμπεριλαμβάνεται επίσης και η τήρηση αυτών των οδηγιών λειτουργίας. Οποιαδήποτε άλλη χρήση πέραν από τις αναφερόμενες θεωρείται ως μη προβλεπόμενη. Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 7

8 5 Στοιχεία για το προϊόν 5.1 Κωδικοποίηση τύπου Η κωδικοποίηση τύπου αποτελείται από τα εξής στοιχεία: 5.2 Τεχνικά στοιχεία Παράδειγ μα: IPL/DPL 50/175-7,5/2 IPL Αντλία φλάντζας ως αντλία Inline DPL Αντλία φλάντζας ως διπλή αντλία 50 Ονομαστική διάμετρος DN της σύνδεσης σωλήνα [mm] 170 Ονομαστική διάμετρος πτερωτής [mm] 7,5 Ονομαστική ισχύς κινητήρα P 2 [kw] 2 Αριθμός πόλων P2 Παραλλαγή της τυπικής έκδοσης: Έγκριση πόσιμου νερού κατά ACS (βλ. K1 Παραλλαγή της τυπικής έκδοσης: Εξωτερική τοποθέτηση για «Δυτικοευρωπαϊκό κλίμα» (κινητήρας με προστατευτικό κάλυμμα ανεμιστήρα) K4 Παραλλαγή της τυπικής έκδοσης: Εξωτερική τοποθέτηση για «Δυτικοευρωπαϊκό κλίμα» (κινητήρας με προστατευτικό κάλυμμα ανεμιστήρα, με πρόσθετο θερμαντήρα ακινησίας 1~230 V) K3 Παραλλαγή της τυπικής έκδοσης: 3 αισθητήρες ψυχρού αγωγού Ιδιότητα Τιμή Παρατηρήσεις Ονομαστικές στροφές 2900 ή /min Ονομαστικά πλάτη DN IPL: 32 έως 100 DPL: 32 έως 100 Ελάχιστη/μέγιστη επιτρεπόμενη θερμοκρασία ρευστού Μέγιστη θερμοκρασία περιβάλλοντος + 40 C Μέγιστη επιτρεπόμενη πίεση λειτουρ 10 bar γίας Κατηγορία μόνωσης F Βαθμός προστασίας IP C έως +120 C (ανάλογα με το αντλούμενο ρευστό και τον τύπο του μηχανικού στυπιοθλίπτη) Συνδέσεις σωλήνα και μέτρησης πίεσης Φλάντζες PN 16 κατά DIN EN με συνδέσεις μέτρησης πίεσης Rp 1 / 8 κατά DIN 3858 Επιτρεπόμενα αντλούμενα υγρά Νερό θέρμανσης κατά VDI 2035 Νερό ψύξης/κρύο νερό Μίγμα νερού / γλυκόλης έως 40 % κατ' όγκο Ηλεκτρική σύνδεση 3~400 V, 50 Hz Προστασία κινητήρα 3~230 V, 50 Hz (έως και 3kW) Αρμοδιότητας χρήστη Ρύθμιση στροφών Συσκευές ελέγχου Wilo (π.χ. σύστημα Wilo-CC ή σύστημα Wilo-SC) Καταλληλότητα για πόσιμο νερό Δυνατό ως ειδική έκδοση P2. Τηρείτε το συμπλήρωμα οδηγιών εγκατάστασης και λειτουργίας Wilo «Wilo-IPL & IP-E έκδοση P2». Για ειδικούς τύπους, π.χ. για άλλη ηλεκτρική τάση, πίεση λειτουργίας, αντλούμενα μέσα κλπ. ανατρέξτε στην πινακίδα τύπου ή στη διεύθυνση Για τις παραγγελίες ανταλλακτικών πρέπει να αναφέρονται όλα τα στοιχεία της πινακίδας τύπου της αντλίας και του κινητήρα. 8 WILO SE 11/2013

9 Αντλούμενα υγρά Εάν χρησιμοποιούνται μίγματα νερού / γλυκόλης σε αναλογία ανάμιξης μέχρι 40 % ποσοστό γλυκόλης (ή ρευστά με άλλο ιξώδες από ότι το καθαρό νερό), τότε θα πρέπει να διορθώνονται τα στοιχεία της αντλίας ανάλογα με το υψηλότερο ιξώδες, ανάλογα με την ποσοστιαία αναλογία και με τη θερμοκρασία του ρευστού. Επίσης η ισχύς του μοτέρ θα πρέπει να προσαρμόζεται ανάλογα με τις ανάγκες. Χρησιμοποιείτε μόνο μίγματα με συστατικά προστασίας έναντι διάβρωσης. Πρέπει να τηρούνται οι σχετικές προδιαγραφές του κατασκευαστή! Το αντλούμενο υγρό δεν επιτρέπεται να έχει ιζήματα. Εάν η αντλία πρόκειται να χρησιμοποιηθεί για άλλα ρευστά απαιτείται έγκριση από την εταιρεία Wilo. ΥΠΌΔΕΙΞΗ Πρέπει να λαμβάνετε οπωσδήποτε υπόψη το δελτίο στοιχείων ασφαλείας του αντλούμενου ρευστού! Υποδείξεις για την τοποθέτηση των παραλλαγών K1/K4 (εξωτερική τοποθέτηση) 5.3 Περιεχόμενα συσκευασίας παράδοσης Στις ειδικές εκδόσεις K1, K4 και K10, η αντλία ενδείκνυται επίσης για εξωτερική τοποθέτηση (βλ. επίσης κεφάλαιο 5.1 «Κωδικοποίηση τύπου» στη σελίδα 10). Για την χρήση των αντλιών τύπου IPL στο ύπαιθρο χρειάζονται πρόσθετα μέτρα προστασίας των αντλιών από κάθε είδους καιρικές επιδράσεις. Σε αυτές συγκαταλέγονται η βροχή, το χιόνι, ο πάγος, η ηλιακή ακτινοβολία, τα ξένα σώματα και η υγροποίηση. Στην κάθετη εγκατάσταση, ο κινητήρας πρέπει να εξοπλιστεί με προστατευτικό κάλυμμα ανεμιστήρα. Για το σκοπό αυτό διατίθεται η ακόλουθη παραλλαγή: K1 - Κινητήρας με προστατευτικό κάλυμμα ανεμιστήρα Αν υπάρχει κίνδυνος υγροποίησης (π.χ. λόγω μεγάλων διακυμάνσεων θερμοκρασίας, υγρασίας) πρέπει να εγκαταστήσετε έναν θερμαντήρα (σύνδεση σε τάση 1~230 V, βλ. κεφάλαιο 7.2 «Ηλεκτρική σύνδεση» στη σελίδα 16). Αυτός απαγορεύεται να είναι ενεργοποιημένος κατά τη λειτουργία του κινητήρα. Για το σκοπό αυτό διατίθενται οι ακόλουθες παραλλαγές: K4 - Κινητήρας με προστατευτικό κάλυμμα ανεμιστήρα και θερμαντήρα ακινησίας K10- Κινητήρας με θερμαντήρα ακινησίας Για την αποφυγή των μακροχρόνιων επιδράσεων από την άμεση, συνεχή, δυνατή ηλιακή ακτινοβολία, τη βροχή, το χιόνι, τον πάγο και τη σκόνη, οι αντλίες θα πρέπει να προστατεύονται στην πλευρά του συστήματος από ένα πρόσθετο προστατευτικό κάλυμμα από όλες τις πλευρές. Το προστατευτικό κάλυμμα πρέπει να έχει σχεδιαστεί με τέτοιον τρόπο, ώστε να επιτυγχάνεται ο καλός εξαερισμός και να αποφεύγεται η συσσώρευση θερμότητας. ΥΠΌΔΕΙΞΗ Η χρήση των αντλιών έκδοσης K1 και K4 είναι δυνατή μόνο στις περιοχές με «Ήπιο» ή «Δυτικοευρωπαϊκό κλίμα». Στις περιοχές με «Τροπική προστασία» και «Ενισχυμένη τροπική προστασία» θα πρέπει ακόμη και σε κλειστούς χώρους να λάβετε πρόσθετα μέτρα για την προστασία των κινητήρων. Αντλία IPL/DPL Οδηγίες εγκατάστασης και λειτουργίας 5.4 Παρελκόμενα Τα παρελκόμενα πρέπει να παραγγέλνονται ξεχωριστά: Συσκευή διέγερσης ψυχρού αγωγού για εγκατάσταση στον ηλεκτρολογικό πίνακα IPL και DPL: 3 υποστηρίγματα με υλικά στερέωσης για την τοποθέτηση σε τσιμεντένια βάση DPL: Τυφλή φλάντζα για εργασίες επισκευής Για λεπτομερή λίστα βλ. κατάλογο τιμών. Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 9

10 6 Περιγραφή και λειτουργία 6.1 Περιγραφή του προϊόντος Όλες οι εδώ περιγραφόμενες αντλίες είναι μονοβάθμιες φυγοκεντρικές αντλίες χαμηλής πίεσης συμπαγούς κατασκευής. Ο κινητήρας διαθέτει μονοκόμματο άξονα προς την αντλία. Οι αντλίες μπορούν να τοποθετηθούν είτε ενσωματωμένες απευθείας σε μια επαρκώς πακτωμένη σωλήνωση (Σχ 5) ή επάνω σε μια τσιμεντένια βάση (Σχ. 6). Σε συνδυασμό με μία συσκευή ελέγχου η ισχύς της αντλίας μπορεί να ρυθμίζεται γραμμικά. Με τον τρόπο αυτό καθίσταται δυνατή η ιδανική προσαρμογή της ισχύος της αντλίας στις ανάγκες του συστήματος και επιτυγχάνεται η οικονομική λειτουργία της. Σχ. 5: Όψη IPL - Εγκατάσταση σωλήνων 7,5 kw IPL: Το κέλυφος της αντλίας είναι τύπου INLINE, δηλαδή οι φλάντζες των πλευρών αναρρόφησης και κατάθλιψης βρίσκονται σε μία κεντρική γραμμή (Σχ. 5/6). Κάθε κέλυφος αντλίας είναι εξοπλισμένο με πόδια. Για μοτέρ με ονομαστική ισχύ 5,5 kw και πάνω συνιστάται η συναρμολόγηση πάνω σε τσιμεντένια βάση. Σχ. 6: Όψη IPL - Δομή τσιμεντένιας βάσης U pk [kv] 2,4 2 1,6 1,2 0,8 0,4 0 2,15 kv 1,56 kv 0 0,2 0,4 0,6 0,8 1 1,2 400V (IEC ) t r [µs] 500V (IEC , Level A) 690V (IEC , Level B) 1,35 kv Σχ. 7: Οριακή χαρακτηριστική καμπύλη της επιτρεπτής τάσης παλμών U pk (συμπεριλαμβανομένης της ανάκλασης τάσης και της απόσβεσης), μετρημένη ανάμεσα στους ακροδέκτες δύο γραμμών, ανάλογα με τον χρόνο αύξησης t r Λειτουργία της αντλίας IPL με συσκευές ελέγχου Wilo: Σε συνδυασμό με μία συσκευή ελέγχου Wilo (π.χ. σύστημα CC ή σύστημα Wilo-SC), η ισχύς των αντλιών μπορεί να ρυθμίζεται αδιαβάθμητα. Με τον τρόπο αυτό καθίσταται δυνατή η ιδανική προσαρμογή της ισχύος της αντλίας στις ανάγκες του συστήματος και επιτυγχάνεται η οικονομική λειτουργία της. Λειτουργία της αντλίας IPL σε εξωτερικούς μετατροπείς συχνότητας (άλλων κατασκευαστών): Οι κινητήρες που χρησιμοποιούνται από τη Wilo ενδείκνυνται κατά κανόνα για τη λειτουργία με εξωτερικούς μετατροπείς συχνότητας ή συστήματα άλλων κατασκευαστών, αν αυτά ικανοποιούν τις προϋποθέσεις που παρατίθενται στο πρότυπο εφαρμογής DIN IEC /TS ή IEC/TS Η τάση παλμών του μετατροπέα συχνότητας (χωρίς φίλτρο) πρέπει να βρίσκεται κάτω από την οριακή χαρακτηριστική καμπύλη που απεικονίζεται στο σχ. 7. Αυτή είναι η τάση που υπάρχει στους ακροδέκτες του κινητήρα. Αυτή καθορίζεται όχι μόνο από τον μετατροπέα συχνότητας, αλλά π.χ. και από το χρησιμοποιούμενο καλώδιο κινητήρα (τύπος, διατομή, θωράκιση, μήκος κλπ.). DPL: Δύο αντλίες είναι διατεταγμένες σε ένα κοινό κέλυφος (διπλή αντλία). Το κέλυφος των αντλιών είναι τύπου INLINE (Σχ. 8). Κάθε κέλυφος αντλίας είναι εξοπλισμένο με πόδια. Για μοτέρ με ονομαστική ισχύ 4 kw και πάνω συνιστάται η συναρμολόγηση πάνω σε τσιμεντένια βάση. Σε συνδυασμό με μία συσκευή ελέγχου μόνο η αντλία βασικού φορτίου χρησιμοποιείται σε ελεγχόμενη λειτουργία. Για τη λειτουργία πλήρους φορτίου, η δεύτερη αντλία βρίσκεται σε ετοιμότητα για λειτουργία αιχμής. Εκτός αυτού η δεύτερη αντλία μπορεί να αναλάβει την εφεδρική λειτουργία σε περίπτωση βλάβης. Σχ. 8: Όψη DPL ΥΠΌΔΕΙΞΗ Για όλους τους τύπους αντλιών και τα μεγέθη κελυφών της σειράς DPL διατίθενται τυφλές φλάντζες (βλ. κεφάλαιο 5.4 «Παρελκόμενα»), που εξασφαλίζουν την αντικατάσταση ενός κουμπωτού σετ 10 WILO SE 11/2013

11 ακόμη και σε κέλυφος διπλής αντλίας (σχ.8 δεξιά). Με τον τρόπο αυτό κατά την αντικατάσταση του κουμπωτού σετ μπορεί το μοτέρ να παραμένει σε λειτουργία. 6.2 Αναμενόμενες τιμές θορύβου Ισχύς κινητήρα P N [kw] IPL, DPL (DPL σε μονή λειτουργία) Στάθμη ηχητικής πίεσης Lp, A [db (A)] 1) /min /min IPL, DPL (DPL στη παράλληλη λειτουργία) IPL, DPL (DPL σε μονή λειτουργία) IPL, DPL (DPL σε παράλληλη λειτουργία) 1, , , , , ) Χωρική μέση τιμή της στάθμης πίεσης θορύβου σε μια τετραγωνική επιφάνεια μέτρησης σε απόσταση 1 m από την επιφάνεια του κινητήρα. 7 Εγκατάσταση και ηλεκτρική σύνδεση Ασφάλεια ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος! Από λανθασμένη εγκατάσταση ή ηλεκτρική σύνδεση μπορεί να προκληθούν θανάσιμοι τραυματισμοί. Η ηλεκτρική σύνδεση πρέπει να γίνεται μόνο από ειδικευμένους ηλεκτρολόγους και σύμφωνα με τους ισχύοντες κανονισμούς! Τηρείτε τους κανονισμούς πρόληψης ατυχημάτων! ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος! Εξαιτίας των μη τοποθετημένων προστατευτικών διατάξεων στον κινητήρα, στο κουτί ακροδεκτών ή στο σύνδεσμο μπορεί να προκληθεί ηλεκτροπληξία ή θανατηφόρος τραυματισμός κατά το άγγιγμα των περιστρεφόμενων εξαρτημάτων. Πριν από την έναρξη χρήσης ή μετά τις εργασίες συντήρησης πρέπει να τοποθετηθούν ξανά οι προστατευτικές διατάξεις που είχαν αποσυναρμολογηθεί, όπως π.χ. το καπάκι κουτιού ακροδεκτών ή τα καλύμματα συνδέσμων. Κατά την έναρξη χρήσης πρέπει να κρατάτε απόσταση ασφαλείας. Κατά την εκτέλεση όλων των εργασιών πρέπει να φοράτε προστατευτικό ρουχισμό, καθώς και γάντια και γυαλιά προστασίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού εξαιτίας μεγάλου βάρους της αντλίας! Η ίδια η αντλία και τα εξαρτήματά της μπορεί να έχουν πολύ μεγάλο βάρος. Από τυχόν πτώση των εξαρτημάτων υπάρχει κίνδυνος κοψιμάτων, συνθλίψεων, θλάσεων ή κτυπημάτων, που μπορεί να οδηγήσουν ακόμη και σε θάνατο. Χρησιμοποιείτε πάντα τα κατάλληλα ανυψωτικά μέσα και στερεώνετε τα εξαρτήματα έναντι πτώσης. Μη στέκεστε ποτέ κάτω από αιωρούμενα φορτία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού εξαιτίας μεγάλου βάρους της αντλίας! Η ίδια η αντλία και τα εξαρτήματά της μπορεί να έχουν πολύ μεγάλο βάρος. Από τυχόν πτώση των εξαρτημάτων υπάρχει κίνδυνος κοψιμάτων, συνθλίψεων, θλάσεων ή κτυπημάτων, που μπορεί να οδηγήσουν ακόμη και σε θάνατο. Χρησιμοποιείτε πάντα τα κατάλληλα ανυψωτικά μέσα και στερεώνετε τα εξαρτήματα έναντι πτώσης. Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 11

12 Κατά τη διάρκεια των εργασιών εγκατάστασης και συντήρησης ασφαλίζετε τα εξαρτήματα της αντλίας από πτώση. Μη στέκεστε ποτέ κάτω από αιωρούμενα φορτία. ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης υλικών ζημιών! Κίνδυνος πρόκλησης ζημιών λόγω εσφαλμένης μεταχείρισης. Η εγκατάσταση της αντλίας πρέπει να γίνεται αποκλειστικά από εξειδικευμένο προσωπικό. ΠΡΟΣΟΧΗ! Ζημιά της αντλίας λόγω υπερθέρμανσης! Η αντλία δεν επιτρέπεται να λειτουργήσει για πάνω από 1 λεπτό χωρίς ροή. Εξαιτίας της συσσώρευσης ενέργειας εκλύεται θερμότητα, η οποία μπορεί να προκαλέσει ζημιά στον άξονα, στην πτερωτή και στο μηχανικό στυπιοθλίπτη. Πρέπει να εξασφαλίζεται πάντα μια ελάχιστη ροή περίπου 10% της μέγιστης ποσότητας ροής. 7.1 Εγκατάσταση ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος πρόκλησης τραυματισμών και υλικών ζημιών! Κίνδυνος πρόκλησης ζημιών λόγω εσφαλμένης μεταχείρισης. Απαγορεύεται να τοποθετείτε το συγκρότημα αντλιών επάνω σε μη στερεές επιφάνειες ή σε επιφάνειες χωρίς την απαιτούμενη αντοχή. Προετοιμασία Η εγκατάσταση πρέπει να εκτελείται μόνον αφού ολοκληρωθούν όλες οι εργασίες συγκόλλησης και γίνει το απαιτούμενο πλύσιμο του συστήματος σωλήνων. Οι ρύποι μπορεί να καταστρέψουν την αντλία. Οι στάνταρ αντλίες πρέπει να προστατεύονται από τις καιρικές επιδράσεις με τοποθέτηση σε χώρο χωρίς παγετό/σκόνη, καλά αεριζόμενο και σε περιβάλλον χωρίς κίνδυνο έκρηξης. Στην παραλλαγή K1 ή K4, η αντλία ενδείκνυται επίσης για εξωτερική τοποθέτηση (βλ. κεφάλαιο 5.1 «Κωδικοποίηση τύπου» στη σελίδα 10). Εγκαταστήστε την αντλία σε καλά προσβάσιμο σημείο, ώστε να μπορεί γίνει εύκολα ένας μετέπειτα έλεγχος, η συντήρηση (π.χ. του μηχανικού στυπιοθλίπτη), ή μια αντικατάσταση. Τοποθέτηση της τσιμεντένιας βάσης αντλιών Η τοποθέτηση της αντλίας επάνω σε μία βάση ελαστικής έδρασης μπορεί να βελτιώσει την απόσβεση θορύβων στο κτίριο. Για να προστατέψετε την ακινητοποιημένη αντλία από ζημιές στα έδρανα λόγω κραδασμών που προκαλούνται από άλλα συγκροτήματα (π.χ. σε μία εγκατάσταση με περισσότερες πλεονάζουσες αντλίες), θα πρέπει να τοποθετήσετε κάθε αντλία σε μία δική της, ξεχωριστή βάση. Εάν οι αντλίες τοποθετηθούν σε οροφές, τότε προτείνουμε οπωσδήποτε τη χρήση της ελαστικής έδρασης. Ιδιαίτερη προσοχή απαιτείται σε αντλίες μεταβλητών στροφών. Αν χρειάζεται σας συνιστούμε να αναθέσετε τη μελέτη και το σχεδιασμό σε ένα ειδικευμένο μηχανικό ακουστικής κτιρίων - λαμβάνοντας υπόψη όλα τα κριτήρια που αφορούν την κατασκευή και την ακουστική. Τα ελαστικά στοιχεία πρέπει να επιλέγονται σύμφωνα με τη χαμηλότερη συχνότητα διέγερσης. Αυτό είναι συνήθως οι στροφές. Σε μεταβλητές στροφές πρέπει να υπολογίσετε τις χαμηλότερες στροφές. Ηχαμηλότερη συχνότητα διέγερσης θα πρέπει να είναι τουλάχιστον διπλάσια από τη συχνότητα της ελαστικής έδρασης, ώστε να επιτευχθεί τουλάχιστον ένας βαθμός απόσβεσης της τάξης του 60%. Για το λόγο αυτό, η ακαμψία ελατηρίων των ελαστικών στοιχείων πρέπει να είναι τόσο μικρότερη, όσο χαμηλότερες είναι οι στροφές. Γενικά, σε 3000 σ.α.λ. μπορούν να χρησιμοποιηθούν περισσότερα φύλλα φυσικού φελλού, μεταξύ 1000 και 3000 σ.α.λ. λαστιχένια μεταλλικά στοιχεία και κάτω από 1000 σ.α.λ. ελατήρια βιδών. Κατά την κατασκευή της βάσης πρέπει να προσέξετε ώστε να μη δημιουργούνται ηχητικές γέφυρες μέσω σοβά, πλακιδίων ή βοηθητικών κατασκευών, που ακυρώνουν ή μειώνουν έντονα τη μονωτική δράση. 12 WILO SE 11/2013

13 Για τις συνδέσεις σωληνώσεων πρέπει να λάβετε υπόψη την κάμψη ελατηρίων των ελαστικών στοιχείων κάτω από το βάρος της αντλίας και της βάσης. Ο μηχανικός μελέτης ή η εταιρία τοποθέτησης πρέπει να προσέξουν ώστε οι συνδέσεις των σωληνώσεων στην αντλία να είναι χωρίς καθόλου μηχανικές τάσεις και χωρίς καθόλου επιδρά σεις βάρους ή κραδασμών πάνω στο περίβλημα της αντλίας. Για το σκοπό αυτό προτείνεται η χρήση αντικραδασμικών στοιχείων. Καθορισμός θέσης/ευθυγράμμιση Κάθετα πάνω από την αντλία πρέπει να στερεώσετε έναν γάντζο ή έναν κρίκο με επαρκή αντοχή (συνολικό βάρος της αντλίας: βλ. κατάλογο/δελτίο στοιχείων), στον οποίο μπορεί να προσδεθεί ανυψωτική διάταξη ή παρόμοιος βοηθητικός εξοπλισμός κατά τις εργασίες συντήρησης ή επισκευής. ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης υλικών ζημιών! Κίνδυνος πρόκλησης ζημιών λόγω εσφαλμένης μεταχείρισης. Χρησιμοποιείτε τους κρίκους ανύψωσης στον κινητήρα μόνο για τη μεταφορά του φορτίου του κινητήρα και όχι για να μεταφέρετε ολόκληρη την αντλία. Ανυψώνετε την αντλία μόνο με εγκεκριμένα μέσα ανάληψης φορτίου (βλ. κεφάλαιο 3 «Μεταφορά και προσωρινή αποθήκευση» στη σελίδα 8). Ελάχιστη απόσταση μεταξύ ενός τοίχου και του πλέγματος ανεμιστήρα του κινητήρα: 15 cm. Οι φλάντζες αναρρόφησης και κατάθλιψης είναι εξοπλισμένες με ένα χυτό βέλος, που δείχνει την κατεύθυνση ροής. Η κατεύθυνση ροής πρέπει να αντιστοιχεί στα βέλη κατεύθυνσης πάνω στις φλάντζες. Τα αποφρακτικά όργανα πρέπει να εγκαθίστανται κατά κανόνα μπροστά και πίσω από την αντλία, ώστε κατά τον έλεγχο ή την αντικατάσταση της αντλίας να αποφεύγεται η εκκένωση ολόκληρου του συστήματος. Αν υπάρχει κίνδυνος αντίθετης ροής πρέπει να τοποθετήσετε μια βαλβίδα αντεπιστροφής. Σχ. 9: Διαδρομή ηρεμίας πριν και μετά την αντλία IPL r r 2,5 (d 2s) d 5 x DN s DPL Σχ. 10: IPL/DPL με οριζόντιο άξονα κινητήρα ΥΠΌΔΕΙΞΗ Μπροστά και πίσω από την αντλία πρέπει να παρεμβληθεί μία διαδρομή ηρεμίας με τη μορφή ίσιας σωλήνωσης. Το μήκος αυτής της διαδρομής ηρεμίας θα πρέπει να είναι τουλάχιστον 5 x DN της φλάντζας αντλίας (σχ. 9). Αυτό το προληπτικό μέτρο χρησιμοποιείται για την αποφυγή της σπηλαίωσης ροής. Τοποθετείτε τις σωληνώσεις και την αντλία χωρίς μηχανικές τάσεις. Οι σωληνώσεις πρέπει να στερεωθούν με τέτοιο τρόπο, ώστε η αντλία να μην στηρίζει το βάρος τους. Η βαλβίδα εξαέρωσης (σχ.1/2, θέση 2.1) πρέπει να δείχνει πάντα προς τα πάνω. Σε περίπτωση χρήσης της αντλίας σε εγκαταστάσεις κλιματισμού ή ψύξης, το συμπύκνωμα που συσσωρεύεται στο δακτύλιο βάσης της αντλίας μπορεί να αφαιρείται μέσα από τις διαθέσιμες οπές. Επιτρέπεται κάθε θέση εγκατάστασης εκτός από τη θέση «Κινητήρας προς τα κάτω». ΥΠΌΔΕΙΞΗ Η θέση εγκατάστασης με τον άξονα του μοτέρ σε οριζόντια θέση επιτρέπεται στις σειρές IPL και DPL μόνο με μοτέρ ισχύος έως 7,5 kw (σχ. 10). ΥΠΌΔΕΙΞΗ Το κουτί ακροδεκτών του μοτέρ δεν επιτρέπεται να δείχνει προς τα κάτω. Σε περίπτωση ανάγκης μπορείτε να στρέψετε τον κινητήρα ή το κουμπωτό σετ αφού λύσετε τις βίδες εξαγωνικής κεφαλής. Ταυτόχρονα πρέπει να προσέξετε ώστε κατά τη στρέψη να μην καταστραφεί ο δακτύλιος στεγανοποίησης του περιβλήματος. Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 13

14 ΥΠΌΔΕΙΞΗ Εάν γίνεται άντληση από δοχείο, πρέπει να φροντίζετε για μια συνεχώς επαρκή στάθμη υγρού πάνω από το στόμιο αναρρόφησης της αντλίας, ώστε να μη λειτουργήσει σε καμία περίπτωση στεγνή. Πρέπει να τηρείται η ελάχιστη πίεση προσαγωγής. ΥΠΌΔΕΙΞΗ Σε συστήματα που μονώνονται επιτρέπεται να μονώνεται μόνο το κέλυφος της αντλίας, όχι ο δακτύλιος βάσης της αντλίας και ο κινητήρας. Οι κινητήρες διαθέτουν οπές συμπυκνώματος οι οποίες είναι κλεισμένες από το εργοστάσιο με μια τάπα (για την εξασφάλιση του βαθμού προστασίας IP 55). Σε περίπτωση νερού συμπυκνώματος όπως και π.χ. κατά τη χρήση σε συστήματα κλιματισμού και εγκαταστάσεις ψύξης πρέπει η τάπα αυτή να αφαιρεθεί προς τα κάτω, ώστε να μπορέσει να διαφύγει το νερό συμπύκνωσης. 7.2 Ηλεκτρική σύνδεση Ασφάλεια ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος! Σε περίπτωση λανθασμένης ηλεκτρικής σύνδεσης υφίσταται θανάσιμος κίνδυνος από ηλεκτροπληξία. Η ηλεκτρική σύνδεση πρέπει να ανατίθεται μόνο σε ηλεκτρολόγους που έχουν εγκριθεί από την τοπική επιχείρηση ηλεκτρισμού και πρέπει να γίνεται σύμφωνα με τους κατά τόπους ισχύοντες κανονισμούς. Προσέξτε τις οδηγίες εγκατάστασης και λειτουργίας των πρόσθετων εξαρτημάτων! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος υπερφόρτωσης ηλεκτρικού δικτύου! Ο ανεπαρκής υπολογισμός της ηλεκτρικής τροφοδοσίας μπορεί να οδηγήσει σε διακοπές λειτουργίας του συστήματος και ακόμη και σε κάψιμο των καλωδίων λόγω υπερφόρτωσης του ηλεκτρικού δικτύου. Κατά το σχεδιασμό της ηλεκτρικής τροφοδοσίας προσέξτε ιδιαίτερα τις διατομές των χρησιμοποιούμενων καλωδίων και τις ασφάλειες, καθώς κατά την λειτουργία πολλών αντλιών μπορεί αυτές να λειτουργήσουν βραχυπρόθεσμα όλες μαζί. Προετοιμασία / υποδείξεις Η ηλεκτρική σύνδεση πρέπει να γίνεται με καλώδιο μόνιμης τοποθέτησης που είναι εξοπλισμένο με διάταξη βυσματικής σύνδεσης ή με έναν ολοπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm (στη Γερμανία σύμφωνα με τις οδηγίες VDE 0730 Μέρος 1). Το καλώδιο σύνδεσης πρέπει να τοποθετείται με τέτοιον τρόπο, έτσι ώστε σε καμία περίπτωση να μην έρχεται σε επαφή με τη σωλήνωση και το κέλυφος της αντλίας και του κινητήρα. Για να διασφαλιστεί η προστασία έναντι σταγόνων νερού και να υπάρξει μία ανακούφιση καταπόνησης του στυπιοθλίπτη καλωδίου πρέπει να χρησιμοποιούνται καλώδια επαρκούς εξωτερικής διατομής και να βιδώνονται επαρκώς σφιχτά. Για την απορροή των σταγόνων νερού, τα καλώδια κοντά στον στυπιοθλίπτη καλωδίων πρέπει να δημιουργήσουν έναν βρόχο. Με την κατάλληλη τοποθέτηση του στυπιοθλίπτη καλωδίων ή με κατάλληλη τοποθέτηση των καλωδίων πρέπει να διασφαλιστεί ότι δεν θα μπορεί να διεισδύσει νερό μέσα στο κουτί ακροδεκτών. Οι μη συνδεδεμένοι στυπιοθλίπτες καλωδίου πρέπει να παραμένουν σφραγισμένοι με τα πώματα που προβλέπει ο κατασκευαστής. Για τη χρήση των αντλιών σε εγκαταστάσεις με θερμοκρασίες νερού πάνω από 90 C πρέπει να χρησιμοποιείται ένα ανάλογα ανθεκτικό καλώδιο ηλ. τροφοδοσίας. 14 WILO SE 11/2013

15 Ελέγξτε το είδος ρεύματος και την τάση της σύνδεσης ηλεκτρικού δικτύου. Προσέξτε τα στοιχεία στην πινακίδα τύπου της αντλίας. Το είδος ρεύματος και η τάση του ηλεκτρικού δικτύου πρέπει να αντιστοιχούν στα στοιχεία της πινακίδας τύπου. Ασφάλεια ηλεκτρικού δικτύου: εξαρτάται από το ονομαστικό ρεύμα του μοτέρ. Γειώστε σωστά την αντλία/εγκατάσταση. Το μοτέρ πρέπει να προστατεύεται από υπερφόρτιση μέσω ενός προστατευτικού διακόπτη ή μέσω συσκευής ψυχρού αγωγού. ΥΠΌΔΕΙΞΗ Το σχέδιο για την ηλεκτρική σύνδεση βρίσκεται στο καπάκι του κουτιού ακροδεκτών (βλ. επίσης σχ. 11). Ρύθμιση του προστατευτικού διακόπτη μοτέρ W2 U2 V2 U1 V1 W1 L1 L2 L3 W2 U2 V2 U1 V1 W1 L1 L2 L3 Η εγκατάσταση ενός προστατευτικού διακόπτη μοτέρ είναι υποχρεωτική. Ρύθμιση στο ονομαστικό ρεύμα μοτέρ σύμφωνα με τα στοιχεία της πινακίδας τύπου κινητήρα, εκκίνηση Y- : Αν ο προστατευτικός διακόπτης του μοτέρ συνδέεται στον αγωγό τροφοδοσίας στον συνδυασμό Y-, τότε η ρύθμιση γίνεται όπως στην άμεση εκκίνηση. Αν ο προστατευτικός διακόπτης του μοτέρ συνδέεται σε μία γραμμή αγωγού τροφοδοσίας (U1/V1/W1 ή U2/V2/W2), τότε ο προστατευτικός διακόπτης πρέπει να ρυθμιστεί στην τιμή 0,58 x το ονομαστικό ρεύμα μοτέρ. Στην ειδική έκδοση K3 (βλ. επίσης κεφάλαιο 5.1 «Κωδικοποίηση τύπου» στη σελίδα 10), ο κινητήρας έχει εξοπλιστεί με αισθητήρες ψυχρού αγωγού. Συνδέστε τον αισθητήρα ψυχρού αγωγού στη συσκευή διέγερσης ψυχρού αγωγού. Η ηλεκτρική σύνδεση στον πίνακα ακροδεκτών εξαρτάται από την ισχύ του μοτέρ P 2, από την ηλεκτρική τάση και από τον τρόπο ενεργοποίησης. Την απαραίτητη σύνδεση των βραχυκυκλωτήρων στο κουτί ακροδεκτών θα τη βρείτε στον παρακάτω πίνακα και στο σχ. 11. Για την τάση σύνδεσης ανατρέξτε στην πινακίδα τύπου του κινητήρα. Κατά τη σύνδεση ηλεκτρικών πινάκων που λειτουργούν αυτόματα πρέπει να τηρούνται αντίστοιχες οδηγίες εγκατάστασης και λειτουργίας. W2 U2 V2 U1 V1 W1 Σχ. 11: Ηλεκτρική σύνδεση Τρόπος εκκίνησης Ισχύς μοτέρ P 2 3kW Ισχύς μοτέρ P 2 4kW Ηλεκτρική τάση 3 ~ 230 V Ηλεκτρική τάση 3 ~ 400 V Ηλεκτρική τάση 3 ~ 400 V Άμεση Σύνδεση (σχ. 11 πάνω) Σύνδεση Y (σχ. 11 μέση) Σύνδεση (σχ. 11 πάνω) Εκκίνηση Y- Αφαιρέστε τους βραχυκυ κλωτήρες (σχ. 11 κάτω) Δεν γίνεται Αφαιρέστε τους βραχυκυ κλωτήρες (σχ. 11 κάτω) Σύνδεση θέρμανσης ακινησίας Η θέρμανση ακινησίας συνιστάται για μοτέρ, που εξαιτίας των κλιματικών συνθηκών εκτίθενται σε κίνδυνο υγρασίας (π.χ. ακινητοποιημένα μοτέρ σε υγρό περιβάλλον ή μοτέρ, που εκτίθενται σε έντονες διακυμάνσεις θερμοκρασίας). Αντίστοιχοι τύποι μοτέρ, που εξοπλίζονται εργοστασιακά με θέρμανση ακινησίας μπορούν να παραγγελθούν ως ειδικοί τύποι. Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 15

16 Η θέρμανση ακινησίας έχει σκοπό να προστατεύει τις περιελίξεις του μοτέρ από συμπυκνωμένο νερό στο εσωτερικό του μοτέρ. Η σύνδεση της θέρμανσης ακινησίας γίνεται στους ακροδέκτες HE/HE ή στο κουτί ακροδεκτών (τάση σύνδεσης: 1~230 V/50 Hz). 8 Έναρξη χρήσης Ασφάλεια ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος! Εξαιτίας των μη τοποθετημένων προστατευτικών διατάξεων στον κινητήρα, στο κουτί ακροδεκτών ή στο σύνδεσμο μπορεί να προκληθεί ηλεκτροπληξία ή θανατηφόρος τραυματισμός κατά το άγγιγμα των περιστρεφόμενων εξαρτημάτων. Πριν από την έναρξη χρήσης ή μετά τις εργασίες συντήρησης πρέπει να τοποθετηθούν ξανά οι προστατευτικές διατάξεις που είχαν αποσυναρμολογηθεί, όπως π.χ. το καπάκι κουτιού ακροδεκτών ή τα καλύμματα συνδέσμων. Τα εργαλεία που χρησιμοποιούνται στις εργασίες συντήρησης, π.χ. τα γερμανικά κλειδιά για τον άξονα του κινητήρα, μπορεί να εκσφενδονιστούν αν έρθουν σε επαφή με περιστρεφόμενα εξαρτήματα και να προκαλέσουν μέχρι και θανατηφόρους τραυματισμούς. Τα εργαλεία που χρησιμοποιούνται για τις εργασίες συντήρησης πρέπει να απομακρύνονται εντελώς πριν από την έναρξη χρήσης της αντλίας. Κατά την έναρξη χρήσης πρέπει να κρατάτε απόσταση ασφαλείας. Κατά την εκτέλεση όλων των εργασιών πρέπει να φοράτε προστατευτικό ρουχισμό, καθώς και γάντια και γυαλιά προστασίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από εγκαύματα ή πάγωμα κατά το άγγιγμα της αντλίας! Ανάλογα με την κατάσταση λειτουργίας της αντλίας ή της εγκατάστασης (θερμοκρασία ρευστού), ολόκληρη η αντλία μπορεί να καίει πολύ ή να είναι πολύ κρύα. Κατά τη διάρκεια της λειτουργίας κρατάτε αποστάσεις ασφαλείας! Όταν οι θερμοκρασίες νερού και οι πιέσεις συστήματος είναι υψηλές, αφήνετε την αντλία να κρυώσει πριν από κάθε εργασία. Κατά την εκτέλεση όλων των εργασιών πρέπει να φοράτε προστατευτικό ρουχισμό, καθώς και γάντια και γυαλιά προστασίας. Η περιοχή γύρω από την αντλία πρέπει να διατηρείται καθαρή ώστε να αποφευχθεί η πιθανότητα πυρκαγιάς ή έκρηξης λόγω επαφής των ακαθαρσιών με τις καυτές επιφάνειες του μηχανήματος. 8.1 Πλήρωση και εξαερισμός Γεμίστε και εξαερώστε σωστά την εγκατάσταση. ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιών στην αντλία! Προστατεύστε το κουτί ακροδεκτών κατά την εξαέρωση από το νερό που εκρέει. ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιών στην αντλία! Η ξηρή λειτουργία καταστρέφει το μηχανικό στυπιοθλίπτη. Βεβαιωθείτε ότι η αντλία δεν λειτουργεί ξηρά. Για να αποτρέπονται θόρυβοι και ζημιές από το φαινόμενο της σπηλαίωσης, πρέπει να εξασφαλίζεται μια ελάχιστη πίεση προσαγωγής στο στόμιο αναρρόφησης της αντλίας. Αυτή η ελάχιστη πίεση προσαγωγής εξαρτάται από τις συνθήκες και το σημείο λειτουργίας της αντλίας και πρέπει να καθορίζεται ανάλογα. Ουσιαστικές παράμετροι για τον καθορισμό της ελάχιστης πίεσης προσαγωγής είναι η τιμή NPSH της αντλίας στο σημείο λειτουργίας της και η πίεση ατμού του αντλούμενου υγρού. Εξαερώστε τις αντλίες χαλαρώνοντας την τάπα εξαέρωσης (σχ. /1/2, θέση 2.1). 16 WILO SE 11/2013

17 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από υπερβολικά καυτό ή κρύο υγρό υπό πίεση! Ανάλογα με τη θερμοκρασία του υγρού και την πίεση του συστήματος, κατά το πλήρες άνοιγμα της τάπας εξαέρωσης μπορεί να τρέξει ή να εκτοξευθεί, υπό υψηλή πίεση, υπερβολικά καυτό ή υπερβολικά κρύο υγρό σε υγρή ή αέρια μορφή. Ανοίξτε πολύ προσεκτικά την τάπα εξαέρωσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού! Σε περίπτωση εσφαλμένης τοποθέτησης της αντλίας/εγκατάστασης μπορεί κατά την έναρξη χρήσης να εκτιναχτεί προς τα έξω το αντλούμενο υγρό. Ίσως λυθούν και μεμονωμένα εξαρτήματα. Κατά την έναρξη της χρήσης να κρατάτε απόσταση ασφαλείας από την αντλία. Φοράτε προστατευτική ενδυμασία και προστατευτικά γάντια. ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος! Υπάρχει κίνδυνος θανατηφόρων τραυματισμών εξαιτίας μιας πτώσης της αντλίας ή μεμονωμένων εξαρτημάτων. Ασφαλίστε τα εξαρτήματα της αντλίας ενάντι πτώσης κατά τη διάρκεια των εργασιών εγκατάστασης. 8.2 Έλεγχος της φοράς περιστροφής Με σύντομη ενεργοποίηση ελέγξτε, εάν η φορά περιστροφής συμφωνεί με το βέλος πάνω στο μοτέρ (κάλυμμα ανεμιστήρα ή φλάντζα). Εάν η φορά περιστροφής είναι λανθασμένη, ενεργήστε ως εξής: Για άμεση εκκίνηση: Αντιμεταθέστε 2 φάσεις στον πίνακα ακροδεκτών του μοτέρ (π.χ. L1 με L2). Για εκκίνηση Y-V: Στον πίνακα ακροδεκτών του μοτέρ αντιμεταθέστε σε 2 περιελίξεις την αρχή με το τέλος περιέλιξης (π.χ. V1 με V2 και W1 με W2). 9 Συντήρηση Ασφάλεια Οι εργασίες συντήρησης και επισκευής πρέπει να εκτελούνται μόνο από ειδικευμένο τεχνικό προσωπικό! Σας προτείνουμε να αναθέτετε τη συντήρηση και τον έλεγχο της αντλίας στο Τμήμα Εξυπηρέτησης Πελατών της Wilo. ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος! Κατά τις εργασίες σε ηλεκτρικές συσκευές υπάρχει κίνδυνος θανάτου από ηλεκτροπληξία. Αναθέστε την εκτέλεση εργασιών στις ηλεκτρικές συσκευές μόνο σε έναν ηλεκτρολόγο εγκαταστάσεων ο οποίος έχει εγκριθεί από την τοπική επιχείρηση ηλεκτρισμού. Πριν από όλες τις εργασίες στις ηλεκτρικές συσκευές να διακόπτετε την τροφοδοσία τάσης και να ασφαλίζετε τις συσκευές ένα ντι επανενεργοποίησης. Τηρείτε τις οδηγίες εγκατάστασης και λειτουργίας της αντλίας, του συστήματος ρύθμισης στάθμης και του λοιπού προαιρετικού εξο πλισμού! ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος! Κίνδυνος από επαφή με ηλεκτρική τάση Οι εργασίες στο κουτί ακροδεκτών επιτρέπεται να ξεκινούν μόνο αφού περάσουν 5 λεπτά, καθώς υφίσταται ακόμη κίνδυνος επαφής με την τάση που παραμένει (πυκνωτές). Πριν από τις εργασίες στην αντλία, διακόψτε την τάση τροφοδοσίας και περιμένετε 5 λεπτά. Ελέγξτε εάν έχει διακοπεί η τάση σε όλες τις επαφές σύνδεσης (ακόμη και στις χωρίς δυναμικό επαφές). Μη βάζετε ποτέ αντικείμενα μέσα στα ανοίγματα του κουτιού ακροδεκτών! Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 17

18 ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος! Εξαιτίας των μη τοποθετημένων προστατευτικών διατάξεων στον κινητήρα, στο κουτί ακροδεκτών ή στο σύνδεσμο μπορεί να προκληθεί ηλεκτροπληξία ή θανατηφόρος τραυματισμός κατά το άγγιγμα των περιστρεφόμενων εξαρτημάτων. Πριν από την έναρξη χρήσης ή μετά τις εργασίες συντήρησης πρέπει να τοποθετηθούν ξανά οι προστατευτικές διατάξεις που είχαν αποσυναρμολογηθεί, όπως π.χ. το καπάκι κουτιού ακροδεκτών ή τα καλύμματα συνδέσμων. Τα εργαλεία που χρησιμοποιούνται στις εργασίες συντήρησης, π.χ. τα γερμανικά κλειδιά για τον άξονα του κινητήρα, μπορεί να εκσφενδονιστούν αν έρθουν σε επαφή με περιστρεφόμενα εξαρτήματα και να προκαλέσουν μέχρι και θανατηφόρους τραυματισμούς. Τα εργαλεία που χρησιμοποιούνται για τις εργασίες συντήρησης πρέπει να απομακρύνονται εντελώς πριν από την έναρξη χρήσης της αντλίας. Κατά την έναρξη χρήσης πρέπει να κρατάτε απόσταση ασφαλείας. Κατά την εκτέλεση όλων των εργασιών πρέπει να φοράτε προστατευτικό ρουχισμό, καθώς και γάντια και γυαλιά προστασίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού εξαιτίας μεγάλου βάρους της αντλίας! Η ίδια η αντλία και τα εξαρτήματά της μπορεί να έχουν πολύ μεγάλο βάρος. Από τυχόν πτώση των εξαρτημάτων υπάρχει κίνδυνος κοψιμάτων, συνθλίψεων, θλάσεων ή κτυπημάτων, που μπορεί να οδηγήσουν ακόμη και σε θάνατο. Χρησιμοποιείτε πάντα τα κατάλληλα ανυψωτικά μέσα και στερεώνετε τα εξαρτήματα έναντι πτώσης. Κατά τη διάρκεια των εργασιών εγκατάστασης και συντήρησης ασφαλίζετε τα εξαρτήματα της αντλίας από πτώση. Να μη στέκεστε ποτέ κάτω από αιωρούμενα φορτία. ΚΙΝΔΥΝΟΣ! Κίνδυνος από εγκαύματα ή πάγωμα κατά το άγγιγμα της αντλίας! Ανάλογα με την κατάσταση λειτουργίας της αντλίας ή της εγκατάστασης (θερμοκρασία ρευστού), ολόκληρη η αντλία μπορεί να καίει πολύ ή να είναι πολύ κρύα. Κατά τη διάρκεια της λειτουργίας κρατάτε αποστάσεις ασφαλείας! Εάν υπάρχουν υψηλές θερμοκρασίες νερού και πιέσεις συστήματος, αφήστε την αντλία να κρυώσει πριν από κάθε εργασία. Κατά την εκτέλεση όλων των εργασιών πρέπει να φοράτε προστατευτικό ρουχισμό, καθώς και γάντια και γυαλιά προστασίας. 9.1 Κινητήρας Οι αυξημένοι θόρυβοι έδρασης και οι ασυνήθιστοι κραδασμοί υποδεικνύουν φθορά των εδράνων. Στην περίπτωση αυτή πρέπει να αντικατασταθεί το έδρανο ή το μοτέρ Αντικατάσταση του κινητήρα Αντικατάσταση του κινητήρα, βλέπε Σχ. 1/2. Αποσυναρμολόγηση Διακόψτε την ηλεκτρική τροφοδοσία στην εγκατάσταση και ασφαλίστε έναντι μη εξουσιοδοτημένης επανενεργοποίησης. Κλείστε τις βάνες απομόνωσης μπροστά και πίσω από την αντλία. Εκτονώστε την πίεση στην αντλία ανοίγοντας τη βαλβίδα εξαέρωσης (θέση 2.1). ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από υπερβολικά καυτό ή κρύο υγρό υπό πίεση! Ανάλογα με τη θερμοκρασία του υγρού και την πίεση του συστήματος, κατά το πλήρες άνοιγμα της τάπας εξαέρωσης μπορεί να τρέξει ή να εκτοξευθεί, υπό υψηλή πίεση, υπερβολικά καυτό ή υπερβολικά κρύο υγρό σε υγρή ή αέρια μορφή. 18 WILO SE 11/2013

19 Ανοίξτε πολύ προσεκτικά την τάπα εξαέρωσης. Αφαιρέστε τα καλώδια σύνδεσης του μοτέρ. Λύστε τις βίδες στερέωσης (θέση 4) στη φλάντζα κινητήρα και ανασηκώστε τον κινητήρα μαζί με την πτερωτή και την τσιμούχα άξονα με κατάλληλο μηχανισμό ανύψωσης έξω από την αντλία. ΥΠΌΔΕΙΞΗ Κατά το σφίξιμο των βιδωτών συνδέσεων σε συνδυασμό με τις παρακάτω αναφερόμενες εργασίες: Τηρείτε την προβλεπόμενη ροπή σύσφιξης για το είδος του σπειρώματος (βλέπε ενότητα «Ροπές σύσφιξης βιδών» στη σελίδα 21). Συναρμολόγηση Με κατάλληλο βαρούλκο περάστε προσεκτικά τον κινητήρα μαζί με την πτερωτή και την τσιμούχα άξονα μέσα στο κέλυφος αντλίας και βιδώστε. Συνδέστε το καλώδιο κινητήρα. Ροπές σύσφιξης βιδών Βιδωτή σύνδεση Ροπή σύσφιξης Nm ± 10 % Οδηγίες συναρμολόγησης Πτερωτή άξονας Κέλυφος αντλίας Φλάντζα κινητήρα M10 M M Ομοιόμορφο σταυρωτό σφίξιμο 9.2 Μηχανικός στυπιοθλίπτης Κατά τη διάρκεια της εκκίνησης μπορεί να εμφανιστούν μικρές διαρ ροές. Ωστόσο απαιτείται ένας οπτικός έλεγχος μια φορά την εβδομάδα. Εάν διακρίνεται καθαρά διαρροή, ο στυπιοθλίπτης πρέπει να αντικαθίσταται. Η Wilo παρέχει ένα σετ επισκευής, που περιέχει τα απαραίτητα εξαρτήματα για μία αλλαγή Αντικατάσταση μηχανικού στυπιοθλίπτη Αποσυναρμολόγηση Αντικατάσταση του μηχανικού στυπιοθλίπτη, βλέπε Σχ. 1/2. Διακόψτε την ηλεκτρική τροφοδοσία στην εγκατάσταση και ασφαλίστε έναντι μη εξουσιοδοτημένης επανενεργοποίησης. Κλείστε τις βάνες απομόνωσης μπροστά και πίσω από την αντλία. Εκτονώστε την πίεση στην αντλία ανοίγοντας τη βαλβίδα εξαέρωσης (θέση 2.1). ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από υπερβολικά καυτό ή κρύο υγρό υπό πίεση! Ανάλογα με τη θερμοκρασία του υγρού και την πίεση του συστήματος, κατά το πλήρες άνοιγμα της τάπας εξαέρωσης μπορεί να τρέξει ή να εκτοξευθεί, υπό υψηλή πίεση, υπερβολικά καυτό ή υπερβολικά κρύο υγρό σε υγρή ή αέρια μορφή. Ανοίξτε πολύ προσεκτικά την τάπα εξαέρωσης. Αποσυνδέστε τον κινητήρα, εάν το καλώδιο είναι πολύ κοντό για την αποσυναρμολόγηση του κινητήρα. Λύστε τις βίδες στερέωσης (θέση 4) στη φλάντζα κινητήρα και ανασηκώστε τον κινητήρα μαζί με την πτερωτή και την τσιμούχα άξονα με κατάλληλο μηχανισμό ανύψωσης έξω από την αντλία. Λύστε το παξιμάδι στερέωσης πτερωτής (θέση 1.11), αφαιρέστε τη ροδέλα που βρίσκεται από κάτω (θέση 1.12) και βγάλτε την πτερωτή (θέση 1.13) έξω από τον άξονα της αντλίας. Αφαιρέστε τον μηχανικό στυπιοθλίπτη (θέση 1.21) από τον άξονα. Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 19

20 Καθαρίστε προσεκτικά τις επιφάνειες συναρμογής/έδρασης του άξονα. Αφαιρέστε το κόντρα δαχτυλίδι του μηχανικού στυπιοθλίπτη μαζί με τη μανσέτα στεγανοποίησης από τη φλάντζα βάσης καθώς και τον στεγανοποιητικό δακτύλιο (θέση 1.14) και καθαρίστε τις επιφάνειες στεγανοποίησης. Συναρμολόγηση Πιέστε το καινούργιο κόντρα δαχτυλίδι του μηχανικού στυπιοθλίπτη μαζί με τη μανσέτα στεγανοποίησης μέσα στην έδρα στεγανοποίησης της φλάντζας βάσης. Ως λιπαντικό μπορεί να χρησιμοποιηθεί κοινό απορρυπαντικό πιάτων. Τοποθετήστε ένα καινούργιο στεγανοποιητικό δακτύλιο κυκλικής διατομής μέσα στην αντίστοιχη εγκοπή της βάσης. Περάστε έναν καινούργιο μηχανικό στυπιοθλίπτη στον άξονα μέχρι τέρμα της σφαιρικής έδρας. Ως λιπαντικό μπορεί να χρησιμοποιηθεί κοινό απορρυπαντικό πιάτων. ΥΠΌΔΕΙΞΗ Κατά το σφίξιμο των βιδωτών συνδέσεων σε συνδυασμό με τις παρακάτω αναφερόμενες εργασίες: Τηρείτε την προβλεπόμενη ροπή σύσφιξης για το είδος του σπειρώματος (βλέπε ενότητα «Ροπές σύσφιξης βιδών» στη σελίδα 21). Συναρμολογήστε την πτερωτή με ροδέλα και παξιμάδι, ταυτόχρονα κοντράρετε στην εξωτερική διάμετρο της πτερωτής. Αποφύγετε ζημιές στο μηχανικό στυπιοθλίπτη από στραβή τοποθέτηση. Με κατάλληλο βαρούλκο περάστε προσεκτικά τον κινητήρα μαζί με την πτερωτή και την τσιμούχα άξονα μέσα στο κέλυφος αντλίας και βιδώστε. Συνδέστε το καλώδιο κινητήρα. 10 Βλάβες, αίτια και αντιμετώπιση Αναθέστε την αντιμετώπιση βλαβών μόνο σε εκπαιδευμένο τεχνικό προσωπικό! Τηρείτε τις υποδείξεις ασφαλείας του κεφαλαίου 9 «Συντήρηση» στη σελίδα 19. Εάν δεν μπορεί να αντιμετωπιστεί η λειτουργική βλάβη, απευθυνθείτε σε ειδικούς ή στο τμήμα εξυπηρέτησης πελατών ή στην αντι προσωπεία. Βλάβη Αιτία Αντιμετώπιση Η αντλία δεν ξεκινά ή διακόπτει τη λειτουργία της Αντλία μπλοκαρισμένη Ακροδέκτης καλωδίου χαλαρός Ασφάλειες χαλασμένες Ελαττωματικό μοτέρ Διεγέρθηκε ο διακόπτης προστασίας κινητήρα Λάθος ρυθμισμένος προστατευτικός διακόπτης μοτέρ Ο προστατευτικός διακόπτης μοτέρ επηρεάζεται από πολύ υψηλή θερμοκρασία περιβάλλοντος Ενεργοποιήθηκε το ρελέ ψυχρού αγωγού Αποσυνδέστε τον κινητήρα από το ηλεκτρικό ρεύμα, εξαλείψτε το αίτιο εμπλοκής. Αν είναι μπλοκαρισμένος ο κινητήρας, επιδιορθώστε ή αντικαταστήστε το μοτέρ ή το κουμπωτό σετ. Σφίξτε όλες τις βίδες ακροδεκτών Ελέγξτε τις ασφάλειες, αντικαταστήστε τις χαλασμένες ασφάλειες Αναθέστε τον έλεγχο και αν χρειάζεται και την επισκευή του μοτέρ στο ειδικό τμήμα της WILO ή σε ένα εξειδικευμένο συνεργείο. Μειώστε την παροχή στην κατάθλιψη της αντλίας στην ονο μαστική τιμή. Ρυθμίστε τον διακόπτη προστασίας κινητήρα στο σωστό ονομαστικό ρεύμα της πινακίδας τύπου. Μετατοπίστε ή μονώστε θερμικά τον προστατευτικό διακό πτη μοτέρ. Εξετάστε το μοτέρ και το κάλυμμα ανεμιστήρα για βρομιές και αν χρειάζεται καθαρίστε. Εξετάστε και αν χρειάζεται ρυθμίστε με έναν εξωτερικό ανεμιστήρα μια θερμοκρασία περιβάλλοντος 40 C. 20 WILO SE 11/2013

21 Βλάβη Αιτία Αντιμετώπιση Η αντλία λειτουργεί με μειωμένη ισχύ Η αντλία κάνει θορύβους Λανθασμένη φορά περιστροφής Ελέγξτε και αν χρειάζεται αλλάξτε τη φορά περιστροφής Βάνα στην κατάθλιψη κλεισμένη Ανοίξτε αργά τη βάνα Πολύ χαμηλές στροφές Διορθώστε τη λάθος βραχυκύκλωση των ακροδεκτών (Y αντί ). Αέρας στον αγωγό αναρρόφησης Επισκευάστε τις διαρροές στις φλάντζες, εξαερώστε Ανεπαρκής πίεση προσαγωγής Αυξήστε την πίεση προσαγωγής, προσέξτε την ελάχιστη πίεση στο στόμιο αναρρόφησης, ελέγξτε την βάνα και το φίλτρο στην πλευρά αναρρόφησης και αν χρειάζεται καθα ρίστε Ο κινητήρας έχει ζημιές στα Αναθέστε τον έλεγχο και αν χρειάζεται και την επισκευή της έδρανα αντλίας στο Τμήμα Εξυπηρέτησης Πελατών της Wilo ή σε εξειδικευμένο συνεργείο. Η πτερωτή βρίσκει Εξετάστε και αν χρειάζεται καθαρίστε τις επιφάνειες εφαρ μογής και το κεντράρισμα μεταξύ λατέρνας και μοτέρ καθώς και μεταξύ λατέρνας και κελύφους αντλίας. 11 Ανταλλακτικά Η παραγγελία ανταλλακτικών γίνεται μέσω των τοπικών ειδικών καταστημάτων και μέσω του Τμήματος Εξυπηρέτησης Πελατών της Wilo. Για να αποφεύγονται οι διευκρινίσεις και τα λάθη πρέπει σε κάθε παραγγελία να αναφέρονται όλα τα στοιχεία της πινακίδας τύπου. ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης υλικών ζημιών! Η απρόσκοπτη λειτουργία της αντλίας διασφαλίζεται μόνο όταν χρησιμοποιούνται γνήσια ανταλλακτικά. Χρησιμοποιείτε αποκλειστικά τα γνήσια ανταλλακτικά της Wilo. Ο παρακάτω πίνακας χρησιμεύει για την αναγνώριση των μεμο νωμένων εξαρτημάτων. Απαιτούμενα στοιχεία για τις παραγγελίες ανταλλακτικών: Αριθμοί ανταλλακτικών Ονομασίες ανταλλακτικών Όλα τα στοιχεία της πινακίδας τύπου της αντλίας και του κινη τήρα Οδηγίες εγκατάστασης και λειτουργίας Wilo-IPL/DPL (1,1-7,5 kw) 21
