1 Ιούνιος 2013 Σχέδιο Έκτακτης Δράσης Θερινής Περιόδου 2013 για την Επάρκεια του Συστήματος Παραγωγής και Μεταφοράς Ηλεκτρικής Ενέργειας

2 Σχέδιο Έκτακτης ράσης Θερινής Περιόδου 2013 Περιεχόμενα Εισαγωγή Σχέδιο Έκτακτης ράσης 2.1 Ενέργειες ΑΗΚ Επάνδρωση Περιφερειακών Κέντρων Ελέγχου ιανομής Επάνδρωση Ηλεκτροπαραγωγών Σταθμών και Περιφερειών ιάθεση Εξοπλισμού για Κάλυψη Έκτακτων Αναγκών Τηλεφωνική Ανταπόκριση προς το Κοινό 2.2 Ενέργειες ΣΜΚ Αδύνατα Σημεία και Οριακές Καταστάσεις στο Σύστημα Μεταφοράς Απόρριψη Φορτίου Λόγω Υποσυχνότητας Σχέδιο εκ Περιτροπής Περικοπής Φορτίου Παρακολούθηση Θερμοκρασιών Παρακολούθηση Λειτουργικότητας Εφεδρικής Γεννήτριας και Αδιάλειπτης Παροχής του ΕΚΕΕ Επικοινωνία με τα Μέσα Μαζικής Ενημέρωσης 2.3 Πρόνοιες Σχεδίου που Αφορούν ΣΜΚ και ΑΗΚ ιαθεσιμότητα και Παραγωγή Στρεφόμενη Εφεδρεία Καθαρισμός Μονωτήρων Συντονιστές 3.1 ΣΜΚ 3.2 ΑΗΚ 3.3 Γενικός Συντονισμός Παραρτήματα 4.1 Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα 11 Ακρωνύμια

3 1.0 Εισαγωγή Το Σχέδιο Έκτακτης ράσης Θερινής Περιόδου 2013 περιλαμβάνει τα μέτρα και τις ενέργειες που θα λαμβάνονται από τους φορείς διαχείρισης του Συστήματος Παραγωγής/Μεταφοράς και ιανομής για την επιτυχή αντιμετώπιση κρίσιμων καταστάσεων σε σχέση με την επάρκεια του Συστήματος κατά τη Θερινή Περίοδο του Ο ΣΜΚ στα πλαίσια των αρμοδιοτήτων και των υποχρεώσεών του, έχει ετοιμάσει έκτακτο Σχέδιο ράσης σε σχέση με την επάρκεια του Συστήματος και τους τρόπους αντιμετώπισης ενδεχόμενων κρίσιμων καταστάσεων κατά τους επερχόμενους θερινούς μήνες. Η Μελέτη που έχει εκπονηθεί από το ΣΜΚ για συνθήκες καύσωνα (1000MW) και κανονικές συνθήκες (920MW) για την επάρκεια παραγωγής βασίζεται, αφενός στην πρόγνωση των εβδομαδιαίων μεγίστων παραγωγής ισχύος κατά τη Θερινή Περίοδο του 2013 για συνθήκες καύσωνα και κανονικές συνθήκες και αφετέρου στη συνολική διαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος Παραγωγής σύμφωνα με την Έκθεση Προόδου ΑΗΚ για την εγκατάσταση των Ατμοστρόβιλων 1, 2 και 3 στον Ηλεκτροπαραγωγό Σταθμό Βασιλικού. Σύμφωνα με τα Παραρτήματα 1 και 2 που αφορούν την Πρόγνωση των Μεγίστων Εβδομαδιαίας Παραγωγής Ισχύος για Κανονικές και Ακραίες Καιρικές Συνθήκες και τη ιαθέσιμη Ικανότητα Παραγωγής Ισχύος κατά την υπό εξέταση θερινή περίοδο -λαμβανομένων υπόψη των αιτούμενων συντηρήσεων-, δεν αναμένεται να υπάρξει πρόβλημα στην επάρκεια παραγωγής του Συστήματος για το 2013, ακόμα και για το χειρότερο σενάριο ιαθέσιμης Ικανότητας Παραγωγής του Συστήματος που προϋποθέτει λειτουργία του Συστήματος Παραγωγής χωρίς την επαναλειτουργία και χρήση των ΑΤ/Σ 1, 2 και 3 στον ΗΣ Βασιλικού (Παράρτημα 3). Στην περίπτωση που επικρατήσουν ακραίες καιρικές συνθήκες παρατεταμένου καύσωνα ή θα υπάρξουν καθυστερήσεις στην υλοποίηση του προγράμματος εγκατάστασης των Ατμοστρόβιλων στον Ηλεκτροπαραγωγό Σταθμό Βασιλικού, ενδεχομένως να καταστεί αναγκαία η εφαρμογή του έκτακτου σχεδίου για εκ περιτροπής περικοπή φορτίου, η οποία όμως δεν αναμένεται να είναι εκτεταμένη (βλέπε Μέρος 2.2.3). 2.0 Σχέδιο Έκτακτης ράσης Η εκπόνηση του Σχεδίου Έκτακτης ράσης είναι πρωταρχικής σημασίας για την επιτυχή αντιμετώπιση ενδεχόμενων κρίσιμων καταστάσεων κατά τη Θερινή Περίοδο του Το Σχέδιο Έκτακτης ράσης εφαρμόζεται από το ΣΜΚ σε συνεργασία με την ΑΗΚ. Η εφαρμογή του Σχεδίου Έκτακτης ράσης κηρύσσεται από τον Υπεύθυνο Μηχανικό Βάρδιας του Εθνικού Κέντρου Ελέγχου Ενέργειας (ΥΜΒΕΣ) του ΣΜΚ, μετά από την έγκριση του ιευθυντή Λειτουργίας και Προσωπικού ΣΜΚ : (α) (β) όταν προβλεφθεί ότι η θερμοκρασία θα ξεπεράσει κατά το μεσημέρι τους 41 ο C υπό σκιά στη Λευκωσία και θα έχει διάρκεια μερικών ωρών, ή όταν η θερμοκρασία -παρά τις διαφορετικές προβλέψεις- ξεπεράσει κατά το μεσημέρι τους 41 ο C υπό σκιά στη Λευκωσία και θα έχει διάρκεια μερικών ωρών, ή ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2013 Σελίδα 2 από 9

4 (γ) (δ) όταν παρουσιαστεί απώλεια εξοπλισμού στο Σύστημα Παραγωγής/ Μεταφοράς και ιανομής που προκαλεί ή τείνει να προκαλέσει σημαντικές διαταραχές στο Σύστημα ή/ και επηρεάζει σημαντικό αριθμό πελατών, ή όταν η ζήτηση φορτίου είναι σε επίπεδα που θέτει σε οριακή λειτουργία το Σύστημα Μεταφοράς/Παραγωγής. Η λήξη του Σχεδίου Έκτακτης ράσης κηρύσσεται από τον ΥΜΒΕΣ όταν διαπιστωθεί υποχώρηση των θερμοκρασιών και/ή αποκατάσταση της ομαλής λειτουργίας του Συστήματος. Το παρόν Σχέδιο αποτελεί εφαρμογή και συμπλήρωμα των σχετικών προνοιών των Κανόνων Μεταφοράς και ιανομής σε θέματα λειτουργίας συστήματος και ρύθμισης ζήτησης σε καταστάσεις έκτακτης ανάγκης (Κεφάλαιο Τ6 ΚΜ ). 2.1 Ενέργειες Αρχής Ηλεκτρισμού Κύπρου (ΑΗΚ) Επάνδρωση Περιφερειακών Κέντρων Ελέγχου ιανομής (ΚΕ ) Με την κήρυξη του Σχεδίου Έκτακτης ράσης ο ιαχειριστής Συστήματος ιανομής θα βεβαιώνεται, ότι το εμπλεκόμενο προσωπικό των Περιφερειών θα είναι ενημερωμένο και τα ΚΕ θα είναι επανδρωμένα μέχρι τη λήξη του Σχεδίου Έκτακτης ράσης Επάνδρωση Ηλεκτροπαραγωγών Σταθμών και Περιφερειών Οι ιευθυντές των Ηλεκτροπαραγωγών Σταθμών και Περιφερειών θα πρέπει να μεριμνούν, ούτως ώστε το προσωπικό, που εμπλέκεται για την αντιμετώπιση έκτακτων περιστατικών, να είναι διαθέσιμο καθόλη τη διάρκεια της θερινής περιόδου. Πρέπει να είναι δυνατή η τηλεφωνική επικοινωνία με εξειδικευμένο προσωπικό, που θα βρίσκεται σε άδεια ανάπαυσης, για τις περιπτώσεις έκτακτης ανάγκης. Το εμπλεκόμενο προσωπικό πρέπει να γνωρίζει, ότι η συμβολή του στην αποκατάσταση ομαλών συνθηκών είναι απαραίτητη και ότι η αξιοπιστία του Συστήματος και η απρόσκοπτη παροχή ηλεκτρισμού βασίζεται στην άμεση ανταπόκριση όλων ιάθεση Εξοπλισμού για Κάλυψη Έκτακτων Αναγκών Για την κάλυψη έκτακτων περιπτώσεων πρόκλησης βλαβών, οι Επιχειρησιακές Μονάδες Παραγωγής και ικτύων της ΑΗΚ θα πρέπει να διαθέτουν επαρκή ανταλλακτικά κρίσιμου και αναγκαίου εξοπλισμού, ούτως ώστε να διασφαλίζεται η εύρυθμη λειτουργία του Συστήματος κάτω από συνθήκες ασφάλειας και αξιοπιστίας. Οι ιευθυντές των Σταθμών και Περιφερειών θα πρέπει να βεβαιώνονται, ότι τα υλικά που έχουν κριθεί απαραίτητα για την αντιμετώπιση πιθανών έκτακτων περιστατικών, βρίσκονται στις αποθήκες τους Τηλεφωνική Ανταπόκριση προς το Κοινό Σε περίπτωση σοβαρής βλάβης, ως αποτέλεσμα της οποίας διακόπηκε η παροχή σε μεγάλο αριθμό καταναλωτών, οι Λειτουργοί Ελέγχου Συστήματος (ΛΕΣ) των Περιφερειών θα πρέπει να μεριμνούν για την πλήρη αξιοποίηση του Παγκύπριου Κέντρου Αναφοράς Βλαβών σύμφωνα με τις ισχύουσες οδηγίες και εγκυκλίους της ΑΗΚ. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2013 Σελίδα 3 από 9

5 2.2 Ενέργειες ιαχειριστή Συστήματος Μεταφοράς Κύπρου ( ΣΜΚ) Αδύνατα Σημεία και Οριακές Καταστάσεις στο Σύστημα Μεταφοράς Η αναμενόμενη μέγιστη ζήτηση φορτίου για την καλοκαιρινή περίοδο αιχμής 2013 που εκτιμάται στα 920MW και κανονικές και 1000MW για ακραίες καιρικές συνθήκες, παρουσιάζεται αρκετά πιο χαμηλή σε σύγκριση με προηγούμενα χρόνια λόγω της οικονομικής ύφεσης που επηρεάζει την Κύπρο. Μολαταύτα, λόγω και της καθυστέρησης που παρατηρείται στην υλοποίηση των προγραμματιζόμενων έργων του αναπτυξιακού προγράμματος του Συστήματος Μεταφοράς της ΑΗΚ, εμφανίζονται αδύνατα σημεία ικανότητας μεταφοράς ισχύος και οριακές καταστάσεις λειτουργίας στο Σύστημα Παραγωγής/Μεταφοράς που χρήζουν συνεχούς και προσεκτικής παρακολούθησης και λήψης αναγκαίων μέτρων. Τα αδύνατα σημεία του Συστήματος Μεταφοράς ορίζονται στις περιπτώσεις, όπου το φορτίο ενδέχεται να ξεπεράσει ή να πλησιάσει το θερμικό όριο εξοπλισμού μεταφοράς ή παραβιάζεται το κριτήριο «ν-1» με αποτέλεσμα η απώλεια ενός κυκλώματος μεταφοράς να συμπαρασύρει και άλλο κύκλωμα μεταφοράς με ενδεχόμενο την πρόκληση ανεπιθύμητων επιπτώσεων για το Σύστημα. Τα σημαντικά αδύνατα σημεία ικανότητας μεταφοράς ισχύος και οριακές καταστάσεις λειτουργίας του Συστήματος Μεταφοράς/Παραγωγής για τη θερινή περίοδο 2013 συνοψίζονται ως ακολούθως : 1. Κανονική Λειτουργία Συστήματος με Φόρτιση Αιχμής 1000MW Φόρτιση των Γραμμών Μεταφοράς Βασιλικός Μονή 1 & 2 83% Μετά την απόφαση της ΑΗΚ για οριστική απενεργοποίηση των ατμοηλεκτρικών μονάδων του ΗΣ Μονής παρατηρείται ψηλή φόρτιση (83%) (Παράρτημα 4) των γραμμών μεταφοράς 132kV Βασιλικός-Μονή 1 & 2 κατά τη θερινή περίοδο αιχμής 2013 λόγω του γεγονότος ότι όλο το φορτίο της ευρύτερης περιοχής Λεμεσού τροφοδοτείται από τον ΗΣ Βασιλικού μέσω της εν λόγω γραμμής διπλού κυκλώματος ( Κ). Σε περίπτωση απώλειας του ενός κυκλώματος των Γραμμών Μεταφοράς Κ Βασιλικός-Μονή 1&2 θα υπάρξει υπερφόρτιση και απώλεια του δεύτερου κυκλώματος (135%) (Παράρτημα 5), με αποτέλεσμα την υπερφόρτιση (117%) της διασύνδεσης Κ Βασιλικός-Πολεμίδια (Παράρτημα 6). Γίνεται εισήγηση όπως όταν η μέγιστη ζήτηση φορτίου αναμένεται να ξεπεράσει τα 900MW να εξετάζεται το ενδεχόμενο ανάγκης χρήσης αεριοστρόβιλων στον ΗΣ Μονής για αντιμετώπιση των προβλημάτων υπερφόρτισης. Επιπρόσθετα είναι σημαντικό να τονιστεί ότι οι ρυθμίσεις εφεδρικής προστασίας των γραμμών Βασιλικός-Πολεμίδια 1&2 και Βασιλικός-Μονή 1&2 πρέπει να παραμείνουν ως έχουν, δηλαδή να αυξάνουν τη δυνατότητα φόρτισης των γραμμών από 145MVA στα 177MVA. Το ΕΚΕΕ θα πρέπει να παρακολουθεί την κατάσταση και να παρεμβαίνει εκεί και όπου χρειάζεται. Το πρόβλημα θα επιλυθεί οριστικά με την κατασκευή της νέας διασύνδεσης Κ Βασιλικό-Μονή συνολικής δυναμικότητας 800MVA. Το έργο αναμένεται να ολοκληρωθεί μέχρι το Απώλεια των Γραμμών Μεταφοράς Αλάμπρα Αθαλάσσα 1 & 2 Στην περίπτωση της ταυτόχρονης απώλειας των Γραμμών Μεταφοράς 132kV Αλάμπρα-Αθαλάσσα 1&2 προκαλείται υπερφόρτιση της Γραμμής Μεταφοράς 132kV Τσέρι-Αθαλάσσα (125%) και οριακή φόρτιση της Γραμμής Μεταφοράς 132kV Τσέρι- Λατσιά (99%) (Παράρτημα 7) με αποτέλεσμα την απώλεια τους και συνεπακόλουθο την ενδεχόμενη διακοπή της παροχής του ηλεκτρικού ρεύματος στην ευρύτερη περιοχή Λευκωσίας αφού δεν θα υπάρχει η δυνατότητα τροφοδότησης της από τους ΗΣ Βασιλικού και εκέλειας. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2013 Σελίδα 4 από 9

6 Επειδή είναι ορατός ο κίνδυνος πλήρους κατάρρευσης του Συστήματος έχει αναπτυχθεί λογισμικό για αυτόματη απόρριψη ολόκληρου του φορτίου των Υποσταθμών Μεταφοράς Στρόβολος και Ιερατική Σχολή μέσω του ΣΤΗ Ε μόλις ανιχνευθεί απώλεια και των δύο γραμμών Αλάμπρα - Αθαλάσσα 1&2. Επιπρόσθετα είναι σημαντικό να τονιστεί ότι οι ρυθμίσεις εφεδρικής προστασίας των γραμμών Τσέρι-Αθαλάσσα και Τσέρι-Λατσιά πρέπει να παραμείνουν ως έχουν, δηλαδή να αυξάνουν την δυνατότητα φόρτισης των γραμμών από 145MVA στα 177MVA. Παράλληλα είναι πρωταρχικής σημασίας να προχωρήσουν τάχιστα οι διαδικασίες για την έγκαιρη υλοποίηση του έργου διασύνδεσης των Υποσταθμών Μεταφοράς Τσέρι και Στρόβολος μέσω δύο υπογείων καλωδίων 132kV. 3. Απώλεια των Γραμμών Μεταφοράς εκέλεια GIS - Αλάμπρα 1 & 2 Στην περίπτωση που η παραγωγή στον ΗΣ εκέλειας προσεγγίζει τα 400MW και υπάρξει ταυτόχρονη απώλεια των Γραμμών Μεταφοράς 132kV εκέλεια GIS- Αλάμπρα 1&2, τότε προκαλείται οριακή υπερφόρτιση των γραμμών μεταφοράς 132kV εκέλεια-λάρνακα (100%) και εκέλεια-εβζ (100%) με αποτέλεσμα την ενδεχόμενη απώλεια τους και συνεπακόλουθο την απώλεια του ΗΣ εκέλειας. Για αποφυγή αυτού του ενδεχομένου να γίνεται χρήση του ίδιου λογισμικού αυτόματης απόρριψης φορτίου, όπως και πιο πάνω, το οποίο έχει προγραμματιστεί να ανιχνεύει και απώλεια και των δύο γραμμών εκέλεια GIS - Αλάμπρα 1&2. 4. Απώλεια των Γραμμών Μεταφοράς Βασιλικός Τσέρι 1 & 2 Με την απώλεια και των δύο κυκλωμάτων της διασύνδεσης Βασιλικό-Τσέρι προκαλείται υπερφόρτιση (119%) των δύο κυκλωμάτων της διασύνδεσης Βασιλικό- Αλάμπρα (Παράρτημα 8). Είναι σημαντικό να τονιστεί ότι οι ρυθμίσεις εφεδρικής προστασίας των γραμμών Βασιλικός-Αλάμπρα 1&2 πρέπει να παραμείνουν ως έχουν δηλαδή να αυξάνουν την δυνατότητα φόρτισης των γραμμών από 145MVA στα 266MVA. Το ΕΚΕΕ θα πρέπει να παρακολουθεί την κατάσταση και να παρεμβαίνει εκεί και όπου χρειάζεται. Η υλοποίηση της νέας εναέριας γραμμής Rubus Twin (2 x 400 MVA) Αλάμπρα-Βασιλικό (δια μέσου των Υ/Σ Μαρί και Κοφίνου ) θα εξασφαλίσει την ομαλή λειτουργία του συστήματος κάτω από οποιεσδήποτε συνθήκες. Η νέα γραμμή αναμένεται να υλοποιηθεί τα έτη Απώλεια των Γραμμών Μεταφοράς Βασιλικός Αλάμπρα 1 & 2 Στην περίπτωση της ταυτόχρονης απώλειας των Γραμμών Μεταφοράς 132kV Βασιλικός - Αλάμπρα 1&2 προκαλείται υπερφόρτιση της Γραμμής Μεταφοράς 132kV Τσέρι-Αθαλάσσα (113%) (Παράρτημα 9) με αποτέλεσμα να τίθεται σε κίνδυνο η ευστάθεια του Συστήματος αφού η απώλεια αυτής της διασύνδεσης θα οδηγήσει ουσιαστικά στο διαχωρισμό του Συστήματος σε δύο λειτουργικά μέρη. Είναι σημαντικό να τονιστεί ότι οι ρυθμίσεις εφεδρικής προστασίας των γραμμών Τσέρι- Αθαλάσσα και Τσέρι-Λατσιά πρέπει να παραμείνουν ως έχουν δηλαδή να αυξάνουν την δυνατότητα φόρτισης των γραμμών από 145MVA στα 177MVA. Τονίζεται για ακόμη μια φορά ότι είναι πρωταρχικής σημασίας να προχωρήσουν τάχιστα οι διαδικασίες για την έγκαιρη υλοποίηση του έργου διασύνδεσης των Υποσταθμών Μεταφοράς Τσέρι και Στρόβολος μέσω δύο υπογείων καλωδίων 132kV. 6. Υποσταθμός Μεταφοράς Πύλα 66kV Μετά τη βλάβη που παρουσιάστηκε στο Μετασχηματιστή Τ2 του νέου Υποσταθμού Μεταφοράς Πύλα GIS 132kV όλο το φορτίο του Υ/Σ τροφοδοτείται από το Μετασχηματιστή Τ1 του παλαιού Υποσταθμού Μεταφοράς Πύλα 66kV μέσω διασύνδεσης Τ από τον Πύργο Τ12 του κυκλώματος εκέλεια Τρούλλοι 66kV ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2013 Σελίδα 5 από 9

7 χωρίς τη δυνατότητα εναλλακτικής τροφοδοσίας. Με βάση σχετική πληροφόρηση από την ΑΗΚ αναμένεται σύντομα η άφιξη αντιπροσώπων της κατασκευάστριας εταιρείας των Μετασχηματιστών για επί τόπου διενέργεια ελέγχων, έτσι ώστε το συντομότερο δυνατό να ολοκληρωθεί η ενεργοποίηση του νέου Υποσταθμού Μεταφοράς Πύλα GIS 132kV μέσω δύο κυκλωμάτων από τον Υποσταθμό Μεταφοράς εκέλεια GIS 132kV. 7. Υποσταθμός Μεταφοράς Τρούλλοι 66kV Ο Υποσταθμός Μεταφοράς Τρούλλοι 66kV τροφοδοτείται επί του παρόντος μέσω της εναέριας γραμμής 66kV Αθαλάσσα Τρούλλοι μέρος της οποίας διέρχεται μέσω των κατεχόμενων περιοχών με όλες τις πιθανές αρνητικές συνέπειες. Η εναλλακτική τροφοδότηση του Υποσταθμού Μεταφοράς Τρούλλοι 66kV μέσω του ίδιου κυκλώματος που τροφοδοτεί και τον Υποσταθμό Μεταφοράς Πύλα 66kV είναι εφικτή, όμως πιθανή βλάβη στο Μετασχηματιστή Τ1 του Υποσταθμού Μεταφοράς Πύλα 66kV θα προκαλέσει απώλεια και των δύο Υποσταθμών. Με βάση σχετική πληροφόρηση από την ΑΗΚ αναμένεται σύντομα η ολοκλήρωση όλων των λειτουργικών ελέγχων και να τεθεί σε λειτουργία ο νέος Υποσταθμός Μεταφοράς Αθηένου GIS 132kV, ο οποίος και θα αναλάβει όλο το φορτίο του Υποσταθμού Μεταφοράς Τρούλλοι 66kV Απόρριψη Φορτίου Λόγω Υποσυχνότητας Από το Μάιο 2012 βρίσκεται σε λειτουργία το αναθεωρημένο Σχέδιο Υποσυχνότητας (Παράρτημα 10), που το Σχέδιο Υποσυχνότητας καλύπτεται από την Οδηγία του ΣΜΚ Λ/13/2012 που αφορά τη ρύθμιση ζήτησης φορτίου σε κατάσταση έκτακτης ανάγκης λόγω απώλειας παραγωγής. Στην περίπτωση απόρριψης φορτίου μέσω του Σχεδίου Υποσυχνότητας θα πρέπει να καταβάλλεται κάθε δυνατή προσπάθεια από το ΕΚΕΕ και τους Λειτουργούς Ελέγχου Συστήματος των Περιφερειακών Γραφείων της ΑΗΚ για αποκατάσταση της παροχής ηλεκτρισμού κάτω από συνθήκες ασφάλειας Σχέδιο εκ Περιτροπής Περικοπής Φορτίου Το Σχέδιο εκ Περιτροπής Περικοπής Φορτίου εφαρμόζεται σε περίπτωση ανεπάρκειας στην παραγωγή του Συστήματος. Το Σχέδιο εφαρμόζεται από κοινού από το ΣΜΚ και την ΑΗΚ σύμφωνα με τις πρόνοιες του Κεφαλαίου Τ6 των Κανόνων Μεταφοράς και ιανομής. Μετά τα γεγονότα της 11 ης Ιουλίου 2011 και την ανάγκη για εκ περιτροπής περικοπή φορτίου λόγω ανεπάρκειας στην παραγωγή του Συστήματος, έχουν σχεδιαστεί 22 Ομάδες αναχωρήσεων στις οποίες μπορεί να αποκοπεί η παροχή ηλεκτρικής ενέργειας από το ΕΚΕΕ. Για το σκοπό αυτό έχουν ετοιμαστεί οι τρεις σχετικές οθόνες στο ΣΤΗ Ε «Load Shedding Groups A, B & C» (Παράρτημα 11). Στις εν λόγω οθόνες εξαιρούνται τουριστικές και βιομηχανικές περιοχές καθώς επίσης και σημαντικές υπηρεσίες, όπως για παράδειγμα νοσοκομεία, αεροδρόμια κλπ, όπως αυτές έχουν κοινοποιηθεί στο ΣΜΚ από την ΑΗΚ. Η διάρκεια εφαρμογής του Σχεδίου εξαρτάται από τους παράγοντες που επηρεάζουν την ανεπάρκεια στην παραγωγή του Συστήματος (πχ το είδος και σοβαρότητα της βλάβης σημαντικού εξοπλισμού παραγωγής/μεταφοράς, διάρκεια παρατεταμένου καύσωνα κλπ). Για την εφαρμογή του Σχεδίου πρέπει να γίνεται εκτίμηση του αναγκαίου φορτίου απόρριψης καθώς και της διάρκειας της περιόδου κατά την οποία η ζήτηση καταναλωτικού φορτίου θα υπερβαίνει τη διαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2013 Σελίδα 6 από 9

8 Οι επιλεγμένοι από την ΑΗΚ τροφοδότες διανομής είναι χωρισμένοι σε 22 ομάδες, Ο χρόνος απόρριψης της κάθε ομάδας, δηλαδή ο χρόνος κατά τον οποίο οι καταναλωτές θα είναι αποκομμένοι, εξαρτάται από τη σοβαρότητα της βλάβης ή από την αυξημένη ζήτηση που μπορεί να προβλεφτεί για την επόμενη ημέρα σε σχέση με την ανεπάρκεια παραγωγής που μπορεί να προκύψει. Στην Περίπτωση εφαρμογής του Σχεδίου εκ Περιτροπής Περικοπής Φορτίου το Εθνικό Κέντρο Ελέγχου Ενέργειας θα εκδίδει σχετικές ανακοινώσεις με λεπτομέρειες των προγραμματιζόμενων διακοπών. Έχει επίσης σχεδιαστεί σύστημα αποστολής τηλεφωνικών μηνυμάτων το οποίο θα ειδοποιεί εκ των προτέρων προσωπικά τους επηρεαζόμενους πελάτες για τυχόν αποκοπή της ηλεκτρικής ενέργειας στα υποστατικά τους. Το σύστημα αυτό καλύπτει τα τηλεφωνικά δίκτυα της ΑΤΗΚ και ΜΤΝ και βρίσκεται εγκατεστημένο σε υπολογιστή στο ΕΚΕΕ. Για τη λειτουργία του συστήματος αυτού θα καλείται εκτάκτως προσωπικό της ΑΗΚ Παρακολούθηση Θερμοκρασιών Σε όλους τους Υποσταθμούς Μεταφοράς λειτουργούν θερμόμετρα για παρακολούθηση της εσωτερικής και της εξωτερικής θερμοκρασίας. Το Εθνικό Κέντρο Ελέγχου Ενέργειας θα παρακολουθεί τις θερμοκρασίες και θα ειδοποιεί τους ΛΕΣ των Περιφερειών στις περιπτώσεις που ξεπερνιούνται τα όρια των 42ºC εντός των Υποσταθμών για λήψη διορθωτικών μέτρων Παρακολούθηση Λειτουργικότητας Εφεδρικής Γεννήτριας και Αδιάλειπτης Παροχής του ΕΚΕΕ Κατά τη Θερινή Περίοδο 2013 θα παρακολουθείται συστηματικά η λειτουργικότητα της Εφεδρικής Γεννήτριας και της Αδιάλειπτης Παροχής, ούτως ώστε σε περίπτωση απώλειας της τροφοδοσίας του ΕΚΕΕ από το ίκτυο ιανομής, η ηλεκτροδότησή του να εξασφαλίζεται από την Εφεδρική Γεννήτρια ή το Σύστημα Αδιάλειπτης Παροχής Επικοινωνία με τα Μέσα Μαζικής Ενημέρωσης Η διαδικασία πληροφόρησης των ΜΜΕ κρίσιμων καταστάσεων και σοβαρών βλαβών περιγράφεται στην Οδηγία του ΣΜΚ Λ/1Β/2006. Πέραν τούτου εφαρμόζεται και η Οδηγία ΣΜΚ Λ/2Α/2006 που αφορά την πληροφόρηση του Υπουργείου Εμπορίου, της ΡΑΕΚ, της ΑΗΚ και του ΣΜΚ. Τονίζεται ότι στα πλαίσια της καλύτερης ενημέρωσης του κοινού πρέπει να επιδιώκεται η έγκαιρη και έγκυρη ενημέρωση του ΠΑΚΑΒ. Για το σκοπό αυτό βρίσκεται εγκατεστημένη απευθείας «θερμή» τηλεφωνική γραμμή μεταξύ ΕΚΕΕ και ΠΑΚΑΒ. 2.3 Πρόνοιες Σχεδίου που Αφορούν ΣΜΚ και ΑΗΚ ιαθεσιμότητα και Παραγωγή Όλες οι Μονάδες Παραγωγής θα πρέπει να βρίσκονται σε διαθεσιμότητα και καμιά προγραμματισμένη συντήρηση δεν επιτρέπεται κατά τους μήνες Ιούλιο-Αύγουστο Η αναμενόμενη διαθεσιμότητα των μονάδων παραγωγής σε κάθε ηλεκτροπαραγωγό σταθμό παρουσιάζεται αναλυτικά στο Παράρτημα 2. Για οποιαδήποτε έκτακτη μείωση στην ικανότητα παραγωγής ισχύος ή έκτακτη βλάβη/ συντήρηση μονάδων παραγωγής να εκδίδεται άμεσα Έκθεση Βλάβης από τον επηρεαζόμενο ηλεκτροπαραγωγό σταθμό και να ενημερώνεται ο ιευθυντής Λειτουργίας και Προσωπικού του ΣΜΚ. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2013 Σελίδα 7 από 9

9 Σε περιπτώσεις παρατεταμένων βλαβών και ενδεχόμενης ανεπάρκειας στην παραγωγή, τότε να τίθεται σε εφαρμογή το Σχέδιο Λειτουργίας των Εφεδρικών Γεννητριών Πελατών της ΑΗΚ (Εικονικός Σταθμός Παραγωγής). Στις περιπτώσεις αυτές η ΑΗΚ θα πρέπει να ειδοποιεί τους πελάτες με εγκατεστημένες Εφεδρικές Γεννήτριες, οι οποίοι έχουν αποδεχθεί το εν λόγω Σχέδιο, όπως τις θέτουν σε λειτουργία για τις περιόδους που απαιτούνται. Το θέμα αποζημίωσης των πελατών αυτών θα ρυθμίζεται από την ΑΗΚ Στρεφόμενη Εφεδρεία Η Πρωτεύουσα Λειτουργική Εφεδρεία θα πρέπει να κυμαίνεται μεταξύ MW μετά από συμφωνία μεταξύ ΣΜΚ και ΑΗΚ που έχει συνομολογηθεί μετά την καταστροφή των Εγκαταστάσεων Παραγωγής του ΗΣ Βασιλικού. Σε περίπτωση σημαντικής αιολικής διείσδυσης θα τηρείται ανάλογη εφεδρεία σύμφωνα με τη σχετική Οδηγία ΣΜΚ Λ/21/2012 που αφορά τη συνεισφορά της αιολικής ηλεκτροπαραγωγής στη στρεφόμενη εφεδρεία του Συστήματος Καθαρισμός Μονωτήρων Για σκοπούς βελτίωσης της αξιοπιστίας του Συστήματος Μεταφοράς προγραμματίστηκε και συμπληρώνεται έγκαιρα (τέλη Ιουνίου 2013), πριν την έναρξη της περιόδου αιχμής Ιουλίου-Αυγούστου 2013, το Ετήσιο Πρόγραμμα Καθαρισμού Μονωτήρων στους τρεις ηλεκτροπαραγωγούς σταθμούς της ΑΗΚ. Ο καθαρισμός των μονωτήρων των γραμμών μεταφοράς 132kV με τη χρήση εκτοξευτήρων νερού από εκπαιδευμένο προσωπικό της ΑΗΚ έχει προγραμματιστεί να ολοκληρωθεί περί τα τέλη Ιουνίου 2013, ούτως ώστε να ελαχιστοποιηθούν τα προβλήματα στο Σύστημα Μεταφοράς κατά τη διάρκεια της Θερινής Περιόδου Αιχμής του Συντονιστές 3.1 ΣΜΚ Την κήρυξη και τερματισμό εφαρμογής του Σχεδίου ράσης την έχει ο ΥΜΒΕΣ του ΕΚΕΕ, μετά την έγκριση του ιευθυντή Λειτουργίας και Προσωπικού ΣΜΚ. Για την επιτυχή λειτουργία του Σχεδίου, απαιτείται πλήρης ετοιμότητα και ανταπόκριση του ιαχειριστή Συστήματος ιανομής, των Ηλεκτροπαραγωγών Σταθμών, των Περιφερειών και των Κεντρικών Γραφείων της ΑΗΚ. 3.2 ΑΗΚ Για το συντονισμό των ενεργειών που απαιτούνται για αποκατάσταση σοβαρών βλαβών στο Σύστημα, την ενημέρωση πελατών, τη λειτουργία εφεδρικών γεννητριών και γενικά την κινητοποίηση των υπηρεσιών της ΑΗΚ έχουν αναλάβει ο κ. Ντίνος Χαραλαμπίδης (Τηλέφωνο: ) Βοηθός ιευθυντής ΑΗΚ (Επιχειρησιακή Μονάδα ικτύων) και ο κ. Χρίστος Κύπρου (Τηλέφωνο: ) Β. ιευθυντής ΑΗΚ (Επιχειρησιακή Μονάδα ικτύων) 3.3 Γενικός Συντονισμός Ο ιευθυντής Λειτουργίας και Προσωπικού ΣΜΚ, ή στην απουσία του ο Β. ιευθυντής (ΛΣΠ), αναλαμβάνει το ρόλο του Γενικού Συντονιστή του πιο πάνω Έκτακτου Σχεδίου ράσης. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2013 Σελίδα 8 από 9

10 4.0 Παραρτήματα 4.1 Παράρτημα 1 Πρόγνωση Εβδομαδιαίων Μεγίστων κατά τη Θερινή Περίοδο Παράρτημα 2 ιαθέσιμη Ικανότητα Παραγωγής Ισχύος του Συστήματος Παραγωγής κατά τη Θερινή Περίοδο Παράρτημα 3 Επάρκεια στην Παραγωγή κατά τη Θερινή Περίοδο 2013 Ακραίες Καιρικές Συνθήκες 4.4 Παράρτημα 4 Ανάλυση Ροής Φορτίου Συστήματος Κανονική Λειτουργία Συστήματος με Φόρτιση Αιχμής 1000MW Φόρτιση των Γραμμών Μεταφοράς Βασιλικός Μονή 1 & 2 83% 4.5 Παράρτημα 5 Ανάλυση Ροής Φορτίου Συστήματος Απώλεια Γραμμής Μεταφοράς Βασιλικός-Μονή Παράρτημα 6 Ανάλυση Ροής Φορτίου Συστήματος Απώλεια Γραμμών Μεταφοράς Βασιλικός-Μονή 1 & Παράρτημα 7 Ανάλυση Ροής Φορτίου Συστήματος Απώλεια των Γραμμών Μεταφοράς Αλάμπρα Αθαλάσσα 1 & Παράρτημα 8 Ανάλυση Ροής Φορτίου Συστήματος Απώλεια των Γραμμών Μεταφοράς Βασιλικός Τσέρι 1 & Παράρτημα 9 Ανάλυση Ροής Φορτίου Συστήματος Απώλεια των Γραμμών Μεταφοράς Βασιλικός Αλάμπρα 1 & Παράρτημα 10 Οθόνη ΣΤΗ Ε - Σχέδιο Υποσυχνότητας 4.11 Παράρτημα 11 Οθόνη ΣΤΗ Ε - Σχέδιο εκ Περιτροπής Περικοπής Φορτίου 5.0 ΑΚΡΩΝΥΜΙΑ Σ ιαχειριστής Συστήματος ιανομής ΡΑΕΚ Ρυθμιστική Αρχή Ενέργειας Κύπρου ΠΑΚΑΒ Παγκύπριο Κέντρο Αναφοράς Βλαβών ΗΣ Ηλεκτροπαραγωγός Σταθμός ΕΚΕΕ Εθνικό Κέντρο Ελέγχου Ενέργειας ΣΤΗ Ε (SCADA) Σύστημα Τηλελέγχου και ιαχείρισης Ενέργειας ΣΤΗΦΟΡ (RIPPLE CONTROL) Σύστημα Τηλεχειρισμού Φορτίου Υ/Σ Υποσταθμός Μεταφοράς ΜΕΚ Μηχανές Εσωτερικής Καύσης ΚΕ Κέντρο Ελέγχου ιανομής ΥΜΒΕΣ Υπεύθυνος Μηχανικός Βάρδιας Ελέγχου Συστήματος ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2013 Σελίδα 9 από 9

11 ΠΑΡΑΡΤΗΜΑ 1 Πρόγνωση Εβδομαδιαίων Μεγίστων Θερινή Περίοδος 2013

12 ΠΑΡΑΡΤΗΜΑ 1 Πρόγνωση Μεγίστων Εβδομαδιαίας Παραγωγής (MW) 03/06/ /9/2013 (Υποβλήθηκε για έγκριση στις 17/04/2013, αρ. 1/802.3/130654)

13 ΠΑΡΑΡΤΗΜΑ 2 ιαθέσιμη Ικανότητα Παραγωγής Ισχύος του Συστήματος Παραγωγής Θερινή Περίοδος 2013

14 ΠΑΡΑΡΤΗΜΑ 2 ΙΑΘΕΣΙΜΗ ΙΚΑΝΟΤΗΤΑ ΠΑΡΑΓΩΓΗΣ ΙΣΧΥΟΣ ΣΥΣΤΗΜΑΤΟΣ Α. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΣ ΣΤΑΘΜΟΣ ΕΚΕΛΕΙΑΣ ΑΤΜΟΣΤΡΟΒΙΛΟΙ Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Παρατηρήσεις ΑΤ/Σ * Τέθηκε σε κρύα εφεδρεία από 25/04/2013 ΑΤ/Σ * Τέθηκε σε κρύα εφεδρεία από 25/04/2013 ΑΤ/Σ ΑΤ/Σ ΑΤ/Σ ΑΤ/Σ Σύνολο ΜΗΧΑΝΕΣ ΕΣΩΤΕΡΙΚΗΣ ΚΑΥΣΗΣ (ΜΕΚ) Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Παρατηρήσεις ΜΕΚ ΜΕΚ Σύνολο ΟΛΙΚΟ 460 Β. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΣ ΣΤΑΘΜΟΣ ΒΑΣΙΛΙΚΟΥ ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΝ ΥΑΣΜΕΝΟΥ ΚΥΚΛΟΥ (ΕΣΚ) Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Παρατηρήσεις ΕΣΚ ΕΣΚ Σύνολο ΑΤΜΟΣΤΡΟΒΙΛΟΙ Περιγραφή ΑΤ/Σ 3 Εγκατεστημένη 130 ιαθέσιμη 130 * Παρατηρήσεις Αναμένεται να είναι διαθέσιμη στις 06/06/2013 ΑΤ/Σ * Αναμένεται να είναι διαθέσιμη στις 06/06/2013 ΑΤ/Σ * Αναμένεται να είναι διαθέσιμη στις 08/07/2013 Σύνολο ΑΕΡΙΟΣΤΡΟΒΙΛΟΙ Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Παρατηρήσεις ΑE/Σ 37,5 35 * Για σκοπούς απλοποίησης ο ΑE/Σ λογίζεται 35MW Σύνολο 37,5 35 καθόλη τη διάρκεια της υπό επισκόπηση περιόδου ΟΛΙΚΟ 865

15 ΠΑΡΑΡΤΗΜΑ 2 Γ. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΣ ΣΤΑΘΜΟΣ ΜΟΝΗΣ Εγκατεστημένη Περιγραφή Ονομαστική Ικανότητα MW ΑΤ/Σ 3 30 * ΑΤ/Σ 4 30 * ΑΤ/Σ 5 30 * ΑΤ/Σ 6 30 * Σύνολο 120 ΑΤΜΟΣΤΡΟΒΙΛΟΙ ιαθέσιμη Ικανότητα Παραγωγής MW Παρατηρήσεις Από 1/7/2013 τέθηκαν μόνιμα εκτός διαθεσιμότητας και ως εκ τούτου δεν λαμβάνονται υπόψη στη διαθεσιμότητα του Συστήματος Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW ΑE/Σ 1 37,5 35 * ΑE/Σ 2 37,5 35 * ΑE/Σ 3 37,5 35 * ΑE/Σ 4 37,5 35 * Σύνολο 150 ΟΛΙΚΟ ΑΕΡΙΟΣΤΡΟΒΙΛΟΙ Παρατηρήσεις Για σκοπούς απλοποίησης οι ΑΕ/Σ λογίζονται 35MW καθόλη τη διάρκεια της υπό επισκόπηση περιόδου ΣΥΝΟΛΙΚΗ ΜΕΓΙΣΤΗ ΙΑΘΕΣΙΜΗ ΙΚΑΝΟΤΗΤΑ ΠΑΡΑΓΩΓΗΣ ΣΥΣΤΗΜΑΤΟΣ ΗΣ + ΗΣΒ + ΗΣΜ = 1465 MW ΧΕΙΡΟΤΕΡΟ ΣΕΝΑΡΙΟ ΙΑΘΕΣΙΜΗΣ ΙΚΑΝΟΤΗΤΑΣ ΠΑΡΑΓΩΓΗΣ ΙΣΧΥΟΣ ΣΥΣΤΗΜΑΤΟΣ ΧΩΡΙΣ ΑΤ/Σ 1, 2 & 3 ΗΣΒ ΗΣ + ΗΣΒ + ΗΣΜ = 1075 MW

16 ΠΑΡΑΡΤΗΜΑ 3 Επάρκεια στην Παραγωγή κατά τη Θερινή Περίοδο 2013 Ακραίες Καιρικές Συνθήκες

17

18 ΠΑΡΑΡΤΗΜΑ 4 Ανάλυση Ροών Φορτίου Κανονική Λειτουργία Συστήματος Με Φόρτιση 1000MW Ακραίες Καιρικές Συνθήκες

19 ΠΑΡΑΡΤΗΑΜ 4 TSERI-132-LAKTM km TSERI-132-LAKTM km TSERI-132-LATSA T24A/2 - LATSA 3.99 km ATHLS-132-LATSIA 7.46 km TSERI-132-ATHALSS 8.03 km DIgSILENT Tseri S/S kv 1.01 p.u deg Latsia S/S kv 1.00 p.u d kv 1.04 p.u d.. Athalassa S/S 132kV ALMBR-132-ATHLS km ALMBR-132-ATHLS km VASLK-132-TSERI km Inactive Out of Calculation De-energized Voltages / Loading Lower Voltage Range 0.95 p.u. Upper Voltage Range 1.05 p.u. Loading Range 80. % % ΠΕΡΙΛΗΠΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ =================================== ΣΥΝ. ΠΑΡ: MW ΣΥΝ. ΠΑΡ: Mvar ΣΥΝ. ΦΟΡΤ: MW ΣΥΝ. ΦΟΡΤ: Mvar ΣΥΝ. ΦΟΡΤ: MVA ΣΥΝ. ΦΟΡΤ: 0.93 p.f. ΣΥΝ. ΠΥΚΝ: Mvar ΣΥΝ. ΠΗΝΙΑ: 0 Mvar ΣΥΝ. ΘΕΡΜ. ΑΠΩΛ: MW ΣΥΝ. ΑΕΡΓ. ΑΠΩΛ: Mvar ΣΥΝΟΨΗ: Moni P/S 132kV VASLK-132-MONI km kv 1.02 p.u d.. VASLK-132-TSERI km VASLK-132-MONI km VASLK-132-POLMD km VASLK-132-POLMD km VASLK-132-TSERI 2 T101-T km VASLK-132-TSERI 2 GAN VAS-T km VASLK-132-ALMBR km Vasilikos Main 132kV VASLK-132-ALMBR km LARNK-132-FIZ km FIZ-132-ALMBR km F.I.Z. S/S kv 1.03 p.u d.. Larnaka S/S Alambra S/S PSVDS-132-ALMBR 8.76 km FIZ-132-PSVDS 9.58 km DHEKL-132-FIZ km Psevdas S/S DHEKL-132-LARNK km DEGIS-132-ALMBR 1 O/H km DEGIS-132-ALMBR 2 O/H km Dhekelia GIS S/S Dhekelia132kV S/S kv 1.03 p.u d kv 1.01 p.u deg kv 1.01 p.u deg MONI GENERATION ==================== P=0 MW Q=0 Mvar VASSILIKOS GENERATION ====================== P= MW Q= Mvar DHEKELIA GENERATION =================== P= MW Q=79.54 Mvar Load Flow Balanced Nodes Branches Grid Ul, Magnitude [kv] Active Power [MW] Name [-] u, Magnitude [p.u.] Reactive Power [Mvar] U, Angle [deg] Loading [%] Generation, Active Power [MW] Generation, Reactive Power [Mvar] Ge External Networks, Active Power [MW] External Networks, Reactive P PowerFactory ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ 2013-ΚΟΡΜΟΣ ΑΝΑΛΥΣΗ ΡΟΗ ΦΟΡΤΙΩΝ ΜΕΓΙΣΤΗ ΖΗΤΗΣΗ ΑΝΑΛΥΣΗ: Σ. ΠΑΠΑΔΟΥΡΗΣ Project: Graphic: main Date: 16/04/2013 Annex: 2

20 ΠΑΡΑΡΤΗΜΑ 5 Ανάλυση Ροών Φορτίου Απώλεια Γραμμών Μεταφοράς Βασιλικό Μονή 2

21 ΠΑΡΑΡΤΗΜΑ 5 TSERI-132-LAKTM km TSERI-132-LAKTM km TSERI-132-LATSA T24A/2 - LATSA 3.99 km ATHLS-132-LATSIA 7.46 km TSERI-132-ATHALSS 8.03 km DIgSILENT Tseri S/S kv 1.01 p.u deg Latsia S/S kv 1.00 p.u d kv 1.04 p.u d.. Athalassa S/S 132kV ALMBR-132-ATHLS km ALMBR-132-ATHLS km VASLK-132-TSERI km Inactive Out of Calculation De-energized Voltages / Loading Lower Voltage Range 0.95 p.u. Upper Voltage Range 1.05 p.u. Loading Range 80. % % ΠΕΡΙΛΗΠΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ =================================== ΣΥΝ. ΠΑΡ: MW ΣΥΝ. ΠΑΡ: Mvar ΣΥΝ. ΦΟΡΤ: MW ΣΥΝ. ΦΟΡΤ: Mvar ΣΥΝ. ΦΟΡΤ: MVA ΣΥΝ. ΦΟΡΤ: 0.93 p.f. ΣΥΝ. ΠΥΚΝ: Mvar ΣΥΝ. ΠΗΝΙΑ: 0 Mvar ΣΥΝ. ΘΕΡΜ. ΑΠΩΛ: MW ΣΥΝ. ΑΕΡΓ. ΑΠΩΛ: Mvar ΣΥΝΟΨΗ: Moni P/S 132kV VASLK-132-MONI km kv 1.01 p.u d.. VASLK-132-TSERI km VASLK-132-MONI km VASLK-132-POLMD km VASLK-132-POLMD km VASLK-132-TSERI 2 T101-T km VASLK-132-TSERI 2 GAN VAS-T km VASLK-132-ALMBR km Vasilikos Main 132kV VASLK-132-ALMBR km LARNK-132-FIZ km FIZ-132-ALMBR km F.I.Z. S/S kv 1.03 p.u d.. Larnaka S/S Alambra S/S PSVDS-132-ALMBR 8.76 km FIZ-132-PSVDS 9.58 km DHEKL-132-FIZ km Psevdas S/S DHEKL-132-LARNK km DEGIS-132-ALMBR 1 O/H km DEGIS-132-ALMBR 2 O/H km Dhekelia GIS S/S Dhekelia132kV S/S kv 1.03 p.u d kv 1.01 p.u deg kv 1.01 p.u deg MONI GENERATION ==================== P=0 MW Q=0 Mvar VASSILIKOS GENERATION ====================== P= MW Q= Mvar DHEKELIA GENERATION =================== P= MW Q=81.36 Mvar Load Flow Balanced Nodes Branches Grid Ul, Magnitude [kv] Active Power [MW] Name [-] u, Magnitude [p.u.] Reactive Power [Mvar] U, Angle [deg] Loading [%] Generation, Active Power [MW] Generation, Reactive Power [Mvar] Ge External Networks, Active Power [MW] External Networks, Reactive P PowerFactory ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ 2013-ΚΟΡΜΟΣ ΑΝΑΛΥΣΗ ΡΟΗ ΦΟΡΤΙΩΝ ΜΕΓΙΣΤΗ ΖΗΤΗΣΗ ΑΝΑΛΥΣΗ: Σ. ΠΑΠΑΔΟΥΡΗΣ Project: Graphic: main Date: 16/04/2013 Annex: 2A

22 ΠΑΡΑΡΤΗΜΑ 6 Ανάλυση Ροών Φορτίου Απώλεια Γραμμών Μεταφοράς Βασιλικό Μονή 1 & 2

23 ΠΑΡΑΡΤΗΜΑ 6 TSERI-132-LAKTM 1 XLPE kv Cu Trefoil 6.35 km TSERI-132-LAKTM 2 XLPE kv Cu Trefoil 6.37 km TSERI-132-LATSA T24A/2 - LATSA PARAKEET SCA 275mm2 (1-1A.1-2A) 3.99 km ATHLS-132-LATSIA PARAKEET SCA 275mm2 (1-1A km TSERI-132-ATHALSS 8.03 km DIgSILENT Tseri S/S kv 1.00 p.u deg Latsia S/S kv 1.00 p.u d kv 1.03 p.u d.. Athalassa S/S 132kV ALMBR-132-ATHLS 1 UPAS AAAC 3x300mm2 (1-4) km ALMBR-132-ATHLS 2 UPAS AAAC 3x300mm2 (1-4) km VASLK-132-TSERI km Inactive Out of Calculation De-energized Voltages / Loading Lower Voltage Range 0.95 p.u. Upper Voltage Range 1.05 p.u. Loading Range 80. % % ΠΕΡΙΛΗΠΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ =================================== ΣΥΝ. ΠΑΡ: MW ΣΥΝ. ΠΑΡ: Mvar ΣΥΝ. ΦΟΡΤ: MW ΣΥΝ. ΦΟΡΤ: Mvar ΣΥΝ. ΦΟΡΤ: MVA ΣΥΝ. ΦΟΡΤ: 0.93 p.f. ΣΥΝ. ΠΥΚΝ: Mvar ΣΥΝ. ΠΗΝΙΑ: 0 Mvar ΣΥΝ. ΘΕΡΜ. ΑΠΩΛ: MW ΣΥΝ. ΑΕΡΓ. ΑΠΩΛ: Mvar ΣΥΝΟΨΗ: Moni P/S 132kV VASLK-132-MONI km VASLK-132-MONI kv 0.97 p.u d.. VASLK-132-TSERI km VASLK-132-POLMD km km VASLK-132-POLMD km VASLK-132-TSERI 2 T101-T115 VASLK-132-TSERI 2 GAN VAS-T km km VASLK-132-ALMBR 1 Vasilikos Main 132kV km VASLK-132-ALMBR km LARNK-132-FIZ km FIZ-132-ALMBR UPAS AAAC 300mm2 (1-5B km F.I.Z. S/S kv 1.02 p.u d.. Larnaka S/S Alambra S/S PSVDS-132-ALMBR UPAS AAAC 300mm2 (1-5B.1-6) 8.76 km DHEKL-132-FIZ km Psevdas S/S 10.7 FIZ-132-PSVDS 1.0 UPAS AAAC 300mm2 (1-5B km DHEKL-132-LARNK PARAKEET AWC 286 -QUAIL AWC ( km DEGIS-132-ALMBR 1 O/H UPAS AAAC 3x300mm2 (1-4) km DEGIS-132-ALMBR 2 O/H UPAS AAAC 3x300mm2 (1-4) km Dhekelia GIS S/S Dhekelia132kV S/S kv 1.04 p.u d kv 1.01 p.u deg kv 1.01 p.u deg MONI GENERATION ==================== P=0 MW Q=0 Mvar VASSILIKOS GENERATION ====================== P= MW Q= Mvar DHEKELIA GENERATION =================== P= MW Q=93 Mvar Load Flow Balanced Nodes Branches Grid Ul, Magnitude [kv] Active Power [MW] Name [-] u, Magnitude [p.u.] Reactive Power [Mvar] U, Angle [deg] Loading [%] Generation, Active Power [MW] Generation, Reactive Power [Mvar] Ge External Networks, Active Power [MW] External Networks, Reactive P PowerFactory ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ 2013-ΚΟΡΜΟΣ ΑΝΑΛΥΣΗ ΡΟΗΣ ΦΟΡΤΙΩΝ ΜΕΓΙΣΤΗ ΖΗΤΗΣΗ ΑΝΑΛΥΣΗ: Σ. ΠΑΠΑΔΟΥΡΗΣ Project: Graphic: main Date: 18/04/2013 Annex: 2E

24 ΠΑΡΑΡΤΗΜΑ 7 Ανάλυση Ροών Φορτίου Απώλεια Γραμμών Μεταφοράς Αλάμπρα Αθαλάσσα 1 & 2

25 ΠΑΡΑΡΤΗΜΑ 7 TSERI-132-LAKTM km TSERI-132-LAKTM km Tseri S/S kv 0.97 p.u deg TSERI-132-LATSA T24A/2 - LATSA 3.99 km Latsia S/S kv 0.96 p.u d.. ATHLS-132-LATSIA 7.46 km TSERI-132-ATHALSS 8.03 km kv 1.03 p.u d Athalassa S/S 132kV DIgSILENT ALMBR-132-ATHLS km ALMBR-132-ATHLS km VASLK-132-TSERI km Inactive Out of Calculation De-energized Voltages / Loading Lower Voltage Range 0.95 p.u. Upper Voltage Range 1.05 p.u. Loading Range 80. % % ΠΕΡΙΛΗΠΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ =================================== ΣΥΝ. ΠΑΡ: MW ΣΥΝ. ΠΑΡ: Mvar ΣΥΝ. ΦΟΡΤ: MW ΣΥΝ. ΦΟΡΤ: Mvar ΣΥΝ. ΦΟΡΤ: MVA ΣΥΝ. ΦΟΡΤ: 0.93 p.f. ΣΥΝ. ΠΥΚΝ: Mvar ΣΥΝ. ΠΗΝΙΑ: 0 Mvar ΣΥΝ. ΘΕΡΜ. ΑΠΩΛ: MW ΣΥΝ. ΑΕΡΓ. ΑΠΩΛ: Mvar ΣΥΝΟΨΗ: Moni P/S 132kV VASLK-132-MONI km kv 1.01 p.u d.. VASLK-132-TSERI km VASLK-132-MONI km VASLK-132-POLMD km VASLK-132-POLMD km VASLK-132-TSERI 2 T101-T km VASLK-132-TSERI 2 GAN VAS-T km VASLK-132-ALMBR km Vasilikos Main 132kV VASLK-132-ALMBR km LARNK-132-FIZ km FIZ-132-ALMBR km F.I.Z. S/S kv 1.02 p.u d.. Larnaka S/S Alambra S/S PSVDS-132-ALMBR 8.76 km FIZ-132-PSVDS 9.58 km DHEKL-132-FIZ km Psevdas S/S DHEKL-132-LARNK km DEGIS-132-ALMBR 1 O/H km DEGIS-132-ALMBR 2 O/H km Dhekelia GIS S/S Dhekelia132kV S/S kv 1.03 p.u deg kv 1.02 p.u deg kv 1.02 p.u deg MONI GENERATION ==================== P=0 MW Q=0 Mvar VASSILIKOS GENERATION ====================== P= MW Q= Mvar DHEKELIA GENERATION =================== P= MW Q=59.92 Mvar Load Flow Balanced Nodes Branches Grid Ul, Magnitude [kv] Active Power [MW] Name [-] u, Magnitude [p.u.] Reactive Power [Mvar] U, Angle [deg] Loading [%] Generation, Active Power [MW] Generation, Reactive Power [Mvar] Ge External Networks, Active Power [MW] External Networks, Reactive P PowerFactory ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ 2013-ΚΟΡΜΟΣ ΑΝΑΛΥΣΗ ΡΟΗ ΦΟΡΤΙΩΝ ΜΕΓΙΣΤΗ ΖΗΤΗΣΗ ΑΝΑΛΥΣΗ: Σ. ΠΑΠΑΔΟΥΡΗΣ Project: Graphic: main Date: 16/04/2013 Annex: 2B

26 ΠΑΡΑΡΤΗΜΑ 8 Ανάλυση Ροών Φορτίου Απώλεια Γραμμών Μεταφοράς Βασιλικό Τσέρι 1 & 2

27 ΠΑΡΑΡΤΗΜΑ 8 TSERI-132-LAKTM km TSERI-132-LAKTM km TSERI-132-LATSA T24A/2 - LATSA 3.99 km ATHLS-132-LATSIA 7.46 km TSERI-132-ATHALSS 8.03 km DIgSILENT Tseri S/S kv 0.95 p.u deg Latsia S/S kv 0.95 p.u d kv 1.03 p.u d.. Athalassa S/S 132kV 00 ALMBR-132-ATHLS km ALMBR-132-ATHLS km VASLK-132-TSERI km Inactive Out of Calculation De-energized Voltages / Loading Lower Voltage Range 0.95 p.u. Upper Voltage Range 1.05 p.u. Loading Range 80. % % ΠΕΡΙΛΗΠΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ =================================== ΣΥΝ. ΠΑΡ: MW ΣΥΝ. ΠΑΡ: Mvar ΣΥΝ. ΦΟΡΤ: MW ΣΥΝ. ΦΟΡΤ: Mvar ΣΥΝ. ΦΟΡΤ: MVA ΣΥΝ. ΦΟΡΤ: 0.93 p.f. ΣΥΝ. ΠΥΚΝ: Mvar ΣΥΝ. ΠΗΝΙΑ: 0 Mvar ΣΥΝ. ΘΕΡΜ. ΑΠΩΛ: MW ΣΥΝ. ΑΕΡΓ. ΑΠΩΛ: Mvar ΣΥΝΟΨΗ: Moni P/S 132kV VASLK-132-MONI km kv 1.02 p.u d.. VASLK-132-TSERI km VASLK-132-MONI km VASLK-132-POLMD km VASLK-132-POLMD km VASLK-132-TSERI 2 T101-T km VASLK-132-TSERI 2 GAN VAS-T km VASLK-132-ALMBR km Vasilikos Main 132kV VASLK-132-ALMBR km LARNK-132-FIZ km FIZ-132-ALMBR km F.I.Z. S/S kv 1.03 p.u d.. Larnaka S/S Alambra S/S PSVDS-132-ALMBR 8.76 km FIZ-132-PSVDS 9.58 km DHEKL-132-FIZ km Psevdas S/S DHEKL-132-LARNK km DEGIS-132-ALMBR 1 O/H km DEGIS-132-ALMBR 2 O/H km Dhekelia GIS S/S Dhekelia132kV S/S kv 1.04 p.u d kv 0.98 p.u deg kv 0.98 p.u deg MONI GENERATION ==================== P=0 MW Q=0 Mvar VASSILIKOS GENERATION ====================== P= MW Q= Mvar DHEKELIA GENERATION =================== P= MW Q= Mvar Load Flow Balanced Nodes Branches Grid Ul, Magnitude [kv] Active Power [MW] Name [-] u, Magnitude [p.u.] Reactive Power [Mvar] U, Angle [deg] Loading [%] Generation, Active Power [MW] Generation, Reactive Power [Mvar] Ge External Networks, Active Power [MW] External Networks, Reactive P PowerFactory ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ 2013-ΚΟΡΜΟΣ ΑΝΑΛΥΣΗ ΡΟΗ ΦΟΡΤΙΩΝ ΜΕΓΙΣΤΗ ΖΗΤΗΣΗ ΑΝΑΛΥΣΗ: Σ. ΠΑΠΑΔΟΥΡΗΣ Project: Graphic: main Date: 16/04/2013 Annex: 2C

28 ΠΑΡΑΡΤΗΜΑ 9 Ανάλυση Ροών Φορτίου Απώλεια Γραμμών Μεταφοράς Βασιλικό Αλάμπρα 1 & 2

29 ΠΑΡΑΡΤΗΜΑ 9 TSERI-132-LAKTM km TSERI-132-LAKTM km Tseri S/S kv 1.00 p.u deg TSERI-132-LATSA T24A/2 - LATSA 3.99 km Latsia S/S kv 0.99 p.u d.. ATHLS-132-LATSIA 7.46 km TSERI-132-ATHALSS 8.03 km kv 1.04 p.u d Athalassa S/S 132kV DIgSILENT ALMBR-132-ATHLS km ALMBR-132-ATHLS km VASLK-132-TSERI km Inactive Out of Calculation De-energized Voltages / Loading Lower Voltage Range 0.95 p.u. Upper Voltage Range 1.05 p.u. Loading Range 80. % % ΠΕΡΙΛΗΠΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ =================================== ΣΥΝ. ΠΑΡ: MW ΣΥΝ. ΠΑΡ: Mvar ΣΥΝ. ΦΟΡΤ: MW ΣΥΝ. ΦΟΡΤ: Mvar ΣΥΝ. ΦΟΡΤ: MVA ΣΥΝ. ΦΟΡΤ: 0.93 p.f. ΣΥΝ. ΠΥΚΝ: Mvar ΣΥΝ. ΠΗΝΙΑ: 0 Mvar ΣΥΝ. ΘΕΡΜ. ΑΠΩΛ: MW ΣΥΝ. ΑΕΡΓ. ΑΠΩΛ: Mvar ΣΥΝΟΨΗ: Moni P/S 132kV VASLK-132-MONI km kv 1.02 p.u d.. VASLK-132-TSERI km VASLK-132-MONI km VASLK-132-POLMD km VASLK-132-POLMD km VASLK-132-TSERI 2 T101-T km VASLK-132-TSERI 2 GAN VAS-T km VASLK-132-ALMBR km Vasilikos Main 132kV 00 VASLK-132-ALMBR km LARNK-132-FIZ km FIZ-132-ALMBR km F.I.Z. S/S kv 1.03 p.u d.. Larnaka S/S Alambra S/S PSVDS-132-ALMBR 8.76 km FIZ-132-PSVDS 9.58 km DHEKL-132-FIZ km Psevdas S/S DHEKL-132-LARNK km DEGIS-132-ALMBR 1 O/H km DEGIS-132-ALMBR 2 O/H km Dhekelia GIS S/S Dhekelia132kV S/S kv 1.03 p.u d kv 1.00 p.u deg kv 1.00 p.u deg MONI GENERATION ==================== P=0 MW Q=0 Mvar VASSILIKOS GENERATION ====================== P= MW Q= Mvar DHEKELIA GENERATION =================== P= MW Q= Mvar Load Flow Balanced Nodes Branches Grid Ul, Magnitude [kv] Active Power [MW] Name [-] u, Magnitude [p.u.] Reactive Power [Mvar] U, Angle [deg] Loading [%] Generation, Active Power [MW] Generation, Reactive Power [Mvar] Ge External Networks, Active Power [MW] External Networks, Reactive P PowerFactory ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ 2013-ΚΟΡΜΟΣ ΑΝΑΛΥΣΗ ΡΟΗ ΦΟΡΤΙΩΝ ΜΕΓΙΣΤΗ ΖΗΤΗΣΗ ΑΝΑΛΥΣΗ: Σ. ΠΑΠΑΔΟΥΡΗΣ Project: Graphic: main Date: 16/04/2013 Annex: 2D

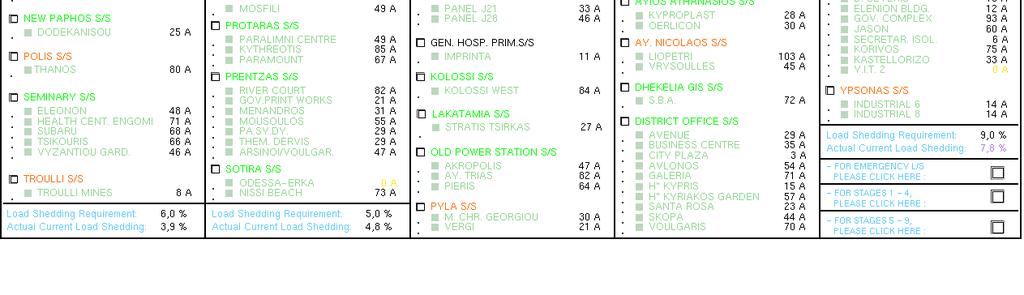

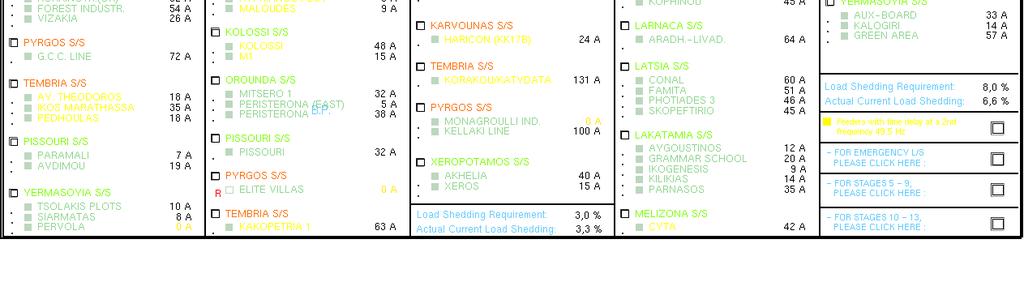

30 Οθόνη ΣΤΗ Ε - Σχέδιο Υποσυχνότητας ΠΑΡΑΡΤΗΜΑ 10

31 ΠΑΡΑΡΤΗΜΑ 10

32 ΠΑΡΑΡΤΗΜΑ 10

33 ΠΑΡΑΡΤΗΜΑ 10

34 ΠΑΡΑΡΤΗΜΑ 11 Οθόνη ΣΤΗ Ε Σχέδιο εκ Περιτροπής Περικοπής Φορτίου

35 ΠΑΡΑΡΤΗΜΑ 11

36 ΠΑΡΑΡΤΗΜΑ 11

37 ΠΑΡΑΡΤΗΜΑ 11
