1 Ιούνιος 2011 Σχέδιο Έκτακτης Δράσης Θερινής Περιόδου 2011 για την Επάρκεια του Συστήματος Παραγωγής και Μεταφοράς Ηλεκτρικής Ενέργειας

2 Σχέδιο Έκτακτης ράσης Θερινής Περιόδου 2011 Περιεχόμενα Εισαγωγή Σχέδιο Έκτακτης ράσης 2.1 Ενέργειες ΑΗΚ Επάνδρωση Περιφερειακών Κέντρων Ελέγχου ιανομής Επάνδρωση Ηλεκτροπαραγωγών Σταθμών και Περιφερειών ιάθεση Εξοπλισμού για Κάλυψη Έκτακτων Αναγκών Τηλεφωνική Ανταπόκριση προς το Κοινό 2.2 Ενέργειες ΣΜ Αδύνατα Σημεία και Οριακές Καταστάσεις στο Σύστημα Μεταφοράς Απόρριψη Φορτίου Λόγω Υποσυχνότητας Σχέδιο εκ Περιτροπής Περικοπής Φορτίου Παρακολούθηση Θερμοκρασιών Επικοινωνία με τα Μέσα Μαζικής Ενημέρωσης 2.3 Πρόνοιες Σχεδίου που Αφορούν ΣΜ και ΑΗΚ ιαθεσιμότητα και Παραγωγή Στρεφόμενη Εφεδρεία Καθαρισμός Μονωτήρων Συντονιστές 3.1 ΣΜ 3.2 ΑΗΚ 3.3 Γενικός Συντονισμός Παραρτήματα 4.1 Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα Παράρτημα 8Α 4.9 Παράρτημα 8Β Ακρωνύμια

3 1.0 Εισαγωγή Το Σχέδιο Έκτακτης ράσης Θερινής Περιόδου 2011 περιλαμβάνει τα μέτρα και τις ενέργειες που θα λαμβάνονται από τους φορείς διαχείρισης του Συστήματος Παραγωγής/Μεταφοράς και ιανομής για την επιτυχή αντιμετώπιση κρίσιμων καταστάσεων σε σχέση με την επάρκεια του Συστήματος κατά τη θερινή περίοδο Ο ΣΜ στα πλαίσια των αρμοδιοτήτων και των υποχρεώσεών του, έχει ετοιμάσει αναλυτική Μελέτη σε σχέση με την επάρκεια του Συστήματος και τους τρόπους αντιμετώπισης ενδεχόμενων κρίσιμων καταστάσεων κατά τους επερχόμενους θερινούς μήνες. Η Μελέτη στην επάρκεια παραγωγής βασίζεται, αφενός στην πρόγνωση των εβδομαδιαίων επιπέδων συνολικής παραγωγής ισχύος κατά τους θερινούς μήνες για συνθήκες καύσωνα και για κανονικές θερμοκρασίες (Παράρτημα 1) και αφετέρου στη συνολική πραγματική διαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος Παραγωγής (Παράρτημα 2). Σύμφωνα με ενημέρωση από το Τμήμα Παραγωγής της ΑΗΚ, την 01 Ιουλίου 2011 προγραμματίζεται να ενταχθεί στη διαθεσιμότητα του Συστήματος η Εγκατάσταση Συνδυασμένου Κύκλου 5 (ΕΣΚ 5) σε ανοικτό κύκλο. Ενόψει αυτού του γεγονότος η ΕΣΚ 5 θα μπορεί να συνυπολογίζεται στη συνολική διαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος. Ως εκ τούτου με βάση τη συνολική διαθέσιμη ικανότητα παραγωγής, που τη δεδομένη χρονική περίοδο θα ανέρχεται στα 1441MW, και με πρόγνωση για τη μέγιστη παραγωγή ισχύος 1210MW (συνθήκες καύσωνα), δεν αναμένεται να υπάρξει πρόβλημα στην επάρκεια παραγωγής ακόμα και στην περίπτωση απώλειας της μεγαλύτερης μονάδας στον Ηλεκτροπαραγωγό Σταθμό Βασιλικού με διαθεσιμότητα 130MW (Παράρτημα 3). 2.0 Σχέδιο Έκτακτης ράσης Η εκπόνηση του Σχεδίου Έκτακτης ράσης είναι πρωταρχικής σημασίας για την επιτυχή αντιμετώπιση ενδεχόμενων κρίσιμων καταστάσεων κατά τη θερινή περίοδο Το Σχέδιο Έκτακτης ράσης εφαρμόζεται από το ΣΜ σε συνεργασία με την ΑΗΚ. Η εφαρμογή του Σχεδίου Έκτακτης ράσης κηρύσσεται από τον Υπεύθυνο Μηχανικό Βάρδιας του Κέντρου Ελέγχου Ενέργειας (ΥΜΒΕΣ) του ΣΜ, μετά από την έγκριση του ιευθυντή Λειτουργίας και Προσωπικού ΣΜ : (α) (β) όταν προβλεφθεί ότι η θερμοκρασία θα ξεπεράσει κατά το μεσημέρι τους 41 ο C υπό σκιά στη Λευκωσία και θα έχει διάρκεια μερικών ωρών, ή όταν η θερμοκρασία -παρά τις διαφορετικές προβλέψεις- ξεπεράσει κατά το μεσημέρι τους 41 ο C υπό σκιά στη Λευκωσία και θα έχει διάρκεια μερικών ωρών, ή ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 2 από 10

4 (γ) (δ) όταν παρουσιαστεί απώλεια εξοπλισμού στο Σύστημα Παραγωγής/ Μεταφοράς και ιανομής που προκαλεί ή τείνει να προκαλέσει σημαντικές διαταραχές στο Σύστημα ή/ και επηρεάζει σημαντικό αριθμό πελατών, ή όταν η ζήτηση φορτίου είναι σε επίπεδα που θέτει σε οριακή λειτουργία το Σύστημα Μεταφοράς/ Παραγωγής. Η λήξη του Σχεδίου Εκτακτης ράσης κηρύσσεται από τον ΥΜΒΕΣ όταν διαπιστωθεί υποχώρηση των θερμοκρασιών και/ή αποκατάσταση της ομαλής λειτουργίας του Συστήματος. Το παρόν Σχέδιο αποτελεί εφαρμογή και συμπλήρωμα των σχετικών προνοιών των Κανόνων Μεταφοράς και ιανομής σε θέματα λειτουργίας συστήματος και ρύθμισης ζήτησης σε καταστάσεις έκτακτης ανάγκης (Κεφάλαιο Τ6 ΚΜ ). 2.1 Ενέργειες Αρχής Ηλεκτρισμού Κύπρου (ΑΗΚ) Επάνδρωση Περιφερειακών Κέντρων Ελέγχου ιανομής (ΚΕ ) Με την κήρυξη του Σχεδίου Εκτακτης ράσης ο ιαχειριστής Συστήματος ιανομής θα βεβαιώνεται, ότι το εμπλεκόμενο προσωπικό των Περιφερειών θα είναι ενημερωμένο και τα ΚΕ θα είναι επανδρωμένα μέχρι τη λήξη του Σχεδίου Έκτακτης ράσης Επάνδρωση Ηλεκτροπαραγωγών Σταθμών και Περιφερειών Οι ιευθυντές των Ηλεκτροπαραγωγών Σταθμών και Περιφερειών θα πρέπει να μεριμνούν, ούτως ώστε το προσωπικό, που εμπλέκεται για την αντιμετώπιση έκτακτων περιστατικών, να είναι διαθέσιμο καθόλη τη διάρκεια της θερινής περιόδου. Πρέπει να είναι δυνατή η τηλεφωνική επικοινωνία με εξειδικευμένο προσωπικό, που θα βρίσκεται σε άδεια ανάπαυσης, για τις περιπτώσεις έκτακτης ανάγκης. Το εμπλεκόμενο προσωπικό πρέπει να γνωρίζει, ότι η συμβολή του στην αποκατάσταση ομαλών συνθηκών είναι απαραίτητη και ότι η αξιοπιστία του Συστήματος και η απρόσκοπτη παροχή ηλεκτρισμού βασίζεται στην άμεση ανταπόκριση όλων ιάθεση Εξοπλισμού για Κάλυψη Έκτακτων Αναγκών Οι ιευθυντές των Σταθμών και Περιφερειών θα πρέπει να βεβαιώνονται, ότι τα υλικά που έχουν κριθεί απαραίτητα για την αντιμετώπιση πιθανών έκτακτων περιστατικών, βρίσκονται στις αποθήκες τους Τηλεφωνική Ανταπόκριση προς το Κοινό Σε περίπτωση σοβαρής βλάβης, ως αποτέλεσμα της οποίας διακόπηκε η παροχή σε μεγάλο αριθμό καταναλωτών, οι Λειτουργοί Ελέγχου Συστήματος (ΛΕΣ) των Περιφερειών θα πρέπει να μεριμνούν για την πλήρη αξιοποίηση του Παγκύπριου Κέντρου Αναφοράς Βλαβών σύμφωνα με τις ισχύουσες οδηγίες και εγκυκλίους της ΑΗΚ. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 3 από 10

5 2.2 Ενέργειες ιαχειριστή Συστήματος Μεταφοράς ( ΣΜ) Αδύνατα Σημεία και Οριακές Καταστάσεις στο Σύστημα Μεταφοράς Κατά τη διάρκεια της θερινής αιχμής 2011, ως αποτέλεσμα της μεγάλης αύξησης της ζήτησης, εμφανίζονται αδύνατα σημεία ικανότητας ισχύος και οριακές καταστάσεις λειτουργίας στο Σύστημα Παραγωγής/Μεταφοράς που χρήζουν συνεχούς και προσεκτικής παρακολούθησης και λήψης αναγκαίων μέτρων. Τα αδύνατα σημεία του Συστήματος Μεταφοράς ορίζονται στις περιπτώσεις, όπου το φορτίο ενδέχεται να ξεπεράσει ή να πλησιάσει το θερμικό όριο εξοπλισμού μεταφοράς ή παραβιάζεται το κριτήριο «ν-1» με αποτέλεσμα η απώλεια ενός κυκλώματος μεταφοράς να συμπαρασύρει και άλλο κύκλωμα μεταφοράς με ενδεχόμενο την πρόκληση ανεπιθύμητων επιπτώσεων για το Σύστημα. Σημειώνεται ότι στα πλαίσια της αποτελεσματικής και εύρυθμης λειτουργίας του Συστήματος Μεταφοράς στις 10 Μαρτίου 2011 τέθηκε σε ισχύ η Οδηγία Λειτουργίας Λ/18/2011 που αφορά τον έλεγχο και τη ρύθμιση της εφεδρικής προστασίας του Συστήματος για σκοπούς λειτουργίας. Τα σημαντικά αδύνατα σημεία ικανότητας ισχύος και οριακές καταστάσεις λειτουργίας του Συστήματος για τη θερινή περίοδο 2011 συνοψίζονται ως ακολούθως : 1. Γραμμές Τσέρι Λατσιά και Τσέρι Εργάτες 132kV Κάτω από συνθήκες κανονικής λειτουργίας για τη θερινή περίοδο αιχμής 2011, η φόρτωση της γραμμής Τσέρι-Λατσιά ενδέχεται να ξεπεράσει το 75% του θερμικού ορίου της γραμμής. Το πρόβλημα αυτό αποτελεί συνάρτηση της ικανότητας παραγωγής ισχύος του ΗΣ εκέλειας και επιδεινώνεται με τη μείωση της παραγωγής στον εν λόγω ΗΣ. Για το λόγο αυτό πρέπει να καταβάλλεται κάθε δυνατή προσπάθεια, ούτως ώστε η παραγωγή του ΗΣ εκέλειας κατά την περίοδο αυτή να είναι η μέγιστη δυνατή. Επισυνάπτεται σχετική ανάλυση ροής φορτίου του Συστήματος (Παράρτημα 7) με συνολική παραγωγή 1197MW. Παρόλο που δεν αναμένεται πρόβλημα υπερφόρτωσης της γραμμής Τσέρι Εργάτες 132kV υπό κανονικές συνθήκες, εντούτοις η γραμμή παρουσιάζει περιορισμό στη φόρτωση μέχρι 137MVA λόγω της εγκατάστασης μετασχηματιστών έντασης στον Υποσταθμό «Εργάτες» 600/1 (Ρύθμιση 100%). Αυτός ο περιορισμός θα πρέπει να λαμβάνεται υπόψη από το ΕΚΕΕ κατά την εκτέλεση χειρισμών στο Σύστημα. 2. Καλώδιο 132kV Γερμασόγεια - Άγιος Αθανάσιος Κάτω από συνθήκες κανονικής λειτουργίας κατά τη θερινή περίοδο αιχμής 2011 το καλώδιο 132kV Γερμασόγεια - Άγιος Αθανάσιος ενδέχεται να υπερφορτωθεί. Προς αποφυγή τέτοιου ενδεχόμενου, όταν η φόρτωση του προαναφερόμενου καλωδίου ξεπεράσει τα 100 MVA το ΕΚΕΕ οφείλει να ανοίγει το διακόπτη ισχύος 335 (Ομόνοια) στον Υ/Σ Παλαιό Μηχανοστάσιο για αποφόρτωση του καλωδίου (Παράρτημα 8Α, 8Β). Με την υποχώρηση των φορτίων ενδείκνυται το κλείσιμο αυτού του διακόπτη για σκοπούς μεγαλύτερης αξιοπιστίας. 3. Υποσταθμός Μεταφοράς 66kV «Πόλις» Κατά την επερχόμενη θερινή περίοδο ο Υ/Σ «Πόλις» θα εξακολουθήσει να παραμένει συνδεδεμένος με σύνδεση «Τ» από τη γραμμή μεταφοράς Ακουρσός Ανατολικό 2 66kV. Σε περίπτωση απώλειας της πιο πάνω διασύνδεσης θα ακολουθήσει ολική σβέση του πιο πάνω Υποσταθμού Μεταφοράς χωρίς εναλλακτική τροφοδοσία. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 4 από 10

6 4. Υπερφόρτωση Μετασχηματιστών Μεταφοράς Κατά τη θερινή περίοδο αιχμής 2011 αναμένεται ότι σε ορισμένους υποσταθμούς μεταφοράς δεν θα ικανοποιείται το κριτήριο «ν-1» όσον αφορά τη φόρτιση των μετασχηματιστών. Ως εκ τούτου, σε περίπτωση απώλειας ενός μετασχηματιστή υπάρχει ενδεχόμενο υπερφόρτωσης του/των άλλου/ων μετασχηματιστή/ών του υποσταθμού. Οι υποσταθμοί μεταφοράς που ενδέχεται να παρουσιάσουν πρόβλημα και να μη μπορεί να ικανοποιηθεί το πιο πάνω κριτήριο είναι οι ακόλουθοι: (α) Γερμασόγεια, (β) Ομόνοια, (γ) Τριμίκλινη, (δ) Τρούλλοι, (ε) Λατσιά (στ) Εμπορικό Κέντρο Λάρνακας και (ζ) Άγιος Νικόλαος. Τα φορτία των υποσταθμών αυτών θα παρακολουθούνται πολύ στενά κατά την περίοδο αιχμής και εκεί όπου χρειάζεται θα λαμβάνονται μέτρα από τις Π εριφέρειες για τη μεταφορά φορτίων σε άλλους υποσταθμούς μέσω του Συστήματος ιανομής. Σε σχέση με τις πιο πάνω καταστάσεις η φόρτιση των υποσταθμών θα παρακολουθείται και στην περίπτωση υπέρβασης του καθορισμένου ορίου ασφάλειας θα λαμβάνεται έγκαιρα από το ΣΤΗ Ε ο σχετικός συναγερμός. Το ΕΚΕΕ θα ενημερώνει άμεσα τους Λειτουργούς Ελέγχου των Περιφερειών και το ιευθυντή Λειτουργίας και Προσωπικού του ΣΜ για την αντιμετώπιση αυτών των κρίσιμων καταστάσεων Απόρριψη Φορτίου Λόγω Υποσυχνότητας Από τον Απρίλιο 2009 βρίσκεται σε λειτουργία το αναθεωρημένο Σχέδιο Υποσυχνότητας (Παράρτημα 4), το οποίο κρίθηκε απαραίτητο για τη βέλτιστη ρύθμιση της συχνότητας με τον ταυτόχρονο περιορισμό αχρείαστων διακοπών σε μεγάλο αριθμό καταναλωτών. Το νέο Σχέδιο καλύπτεται από τη νέα Οδηγία του ΣΜ Λ/13/2010 που εκδόθηκε στις και αφορά τη ρύθμιση ζήτησης φορτίου σε κατάσταση έκτακτης ανάγκης λόγω απώλειας παραγωγής. Στην περίπτωση απόρριψης φορτίου μέσω του Σχεδίου Υποσυχνότητας θα πρέπει να καταβάλλεται κάθε δυνατή προσπάθεια από το ΕΚΕΕ και τους Λειτουργούς Ελέγχου Συστήματος των Περιφερειακών Γραφείων της ΑΗΚ για αποκατάσταση της παροχής ηλεκτρισμού κάτω από συνθήκες ασφάλειας Σχέδιο εκ Περιτροπής Περικοπής Φορτίου Το Σχέδιο εκ Περιτροπής Περικοπής Φορτίου εφαρμόζεται σε περίπτωση ανεπάρκειας στην παραγωγή του Συστήματος. Το Σχέδιο εφαρμόζεται από κοινού από το ΣΜ και την ΑΗΚ σύμφωνα με τις πρόνοιες του Κεφαλαίου Τ6 των Κανόνων Μεταφοράς και ιανομής. Το Σχέδιο προνοεί την εκ περιτροπής διακοπή φορτίου υδραντλιών, κεντρικών συστημάτων κλιματισμού και αναχωρήσεων μέσης τάσης ανάλογα με το ύψος και τη διάρκεια της ανεπάρκειας. Η σειρά και η διάρκεια διακοπής των φορτίων θα γίνεται σύμφωνα με τις εισηγήσεις της ΑΗΚ. Για το σκοπό αυτό έχει ετοιμαστεί σχετική οθόνη στο ΣΤΗ Ε «Cyclic Load Shedding Scheme» (Παράρτημα 5). ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 5 από 10

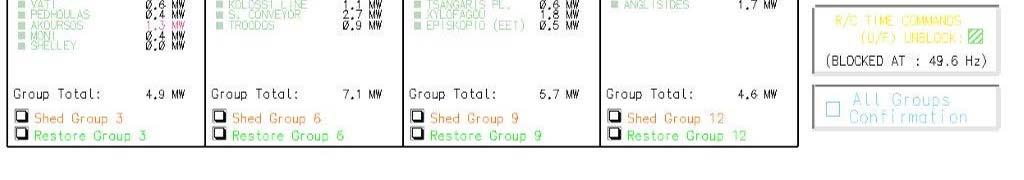

7 Οι λεπτομέρειες του απορριπτέου φορτίου που προνοείται από το Σχέδιο για τα διάφορα επίπεδα ελλείμματος παραγωγής φαίνεται στους Πίνακες που ακολουθούν: Πίνακας 1 : Σχέδιο εκ Περιτροπής Περικοπής Φορτίου κατά προτεραιότητα λόγω ανεπάρκειας στην παραγωγή μεταξύ των ωρών 11:30-15:30 Φορτίο Απόρριψης Είδος Φορτίου Απόρριψης MW MW Υδραντλίες Κεντρικά Συστήματα Κλιματισμού Αναχωρήσεις Μέσης Τάσης 10 Καθημερινά εκτός σαββατοκύριακου κατά τη διάρκεια των ωρών :30-15:30 οι υδραντλίες τίθενται εκτός λειτουργίας από το ΣΤΗΦΟΡ Πίνακας 2 : Σχέδιο εκ Περιτροπής Περικοπής Φορτίου κατά προτεραιότητα λόγω ανεπάρκειας στην παραγωγή εκτός των ωρών 11:30-15:30 Φορτίο Απόρριψης MW Υδραντλίες Είδος Φορτίου Απόρριψης MW Κεντρικά Συστήματα Κλιματισμού Αναχωρήσεις Μέσης Τάσης Η διάρκεια εφαρμογής του Σχεδίου εξαρτάται από τους παράγοντες που επηρεάζουν την ανεπάρκεια στην παραγωγή του Συστήματος (π.χ. το είδος και σοβαρότητα της βλάβης σημαντικού εξοπλισμού παραγωγής/μεταφοράς). Για την εφαρμογή του Σχεδίου πρέπει να γίνεται εκτίμηση του αναγκαίου φορτίου απόρριψης καθώς και της διάρκειας της περιόδου κατά την οποία η ζήτηση καταναλωτικού φορτίου θα υπερβαίνει τη διαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 6 από 10

8 Στα πλαίσια της εφαρμογής του Σχεδίου εκ Περιτροπής Περικοπής Φορτίου να λαμβάνονται υπόψη τα σημεία που περιγράφονται πιο κάτω : Το είδος του φορτίου που θα τυγχάνει απόρριψης είναι κατά προτεραιότητα το φορτίο των ελεγχόμενων μέσω του ΣΤΗΦΟΡ υδραντλιών ( ιατίμηση 41) και κεντρικών κλιματιστικών συστημάτων καθώς και το φορτίο επιλεγμένων τροφοδοτών μέσης τάσης. Η διάρκεια του χρόνου της εκ περιτροπής απόρριψης για τα προαναφερόμενα είδη φορτίων έχει καθοριστεί κατόπιν σχετικής εισήγησης της ΑΗΚ. Σύμφωνα με την εισήγηση της ΑΗΚ ο χρόνος της εκ περιτροπής απόρριψης των υδραντλιών και των επιλεγμένων αναχωρήσεων μέσης τάσης πρέπει να περιορίζεται στη μια ώρα, ενώ ο χρόνος απόρριψης των κεντρικών κλιματιστικών συστημάτων στα 40 λεπτά. Για απορριπτέα φορτία μεταξύ 10-25MW η εκ περιτροπής απόρριψη των κλιματιστικών συστημάτων μπορεί να εκτελείται από το ΣΤΗΦΟΡ λόγω της δυνατότητας χωριστής απόρριψης σύμφωνα με τις επιμέρους ομαδοποιήσεις στο ΣΤΗΦΟΡ. Στην περίπτωση που το απορριπτέο φορτίο υπερβαίνει τα 25MW, τότε τα κλιματιστικά συστήματα για σκοπούς καλύτερης διαχείρισης χωρίζονται σε δύο ομάδες. Η πρώτη ομάδα περιλαμβάνει τα κλιματιστικά της Πάφου (5MW) και της Λευκωσίας (20MW) και η δεύτερη τα κλιματιστικά Λάρνακας (10MW), Λεμεσού (10MW) και Ελεύθερης Αμμοχώστου (5MW). Οι ομάδες αυτές μπορούν να απορρίπτονται εκ περιτροπής κάθε 40 λεπτά. Οι επιλεγμένοι από την ΑΗΚ τροφοδότες διανομής είναι χωρισμένοι σε 12 ομάδες, των οποίων το συνολικό φορτίο ανέρχεται περίπου σε 150MW (Παράρτημα 5). Οι ομάδες αυτές μπορούν να απορρίπτονται εκ περιτροπής κάθε μία ώρα. Το Εθνικό Κέντρο Ελέγχου Ενέργειας οφείλει να εκδίδει σχετικές ανακοινώσεις με λεπτομέρειες των προγραμματιζόμενων διακοπών Παρακολούθηση θερμοκρασιών Σε όλους τους Υποσταθμούς Μεταφοράς λειτουργούν θερμόμετρα για παρακολούθηση της εσωτερικής και της εξωτερικής θερμοκρασίας. Το Εθνικό Κέντρο Ελέγχου Ενέργειας παρακολουθεί τις θερμοκρασίες και θα ειδοποιεί τους ΛΕΣ των Περιφερειών στις περιπτώσεις που ξεπερνιούνται τα όρια των 42ºC εντός των Υποσταθμών για λήψη διορθωτικών μέτρων Επικοινωνία με τα Μέσα Μαζικής Ενημέρωσης Η διαδικασία πληροφόρησης των ΜΜΕ κρίσιμων καταστάσεων και σοβαρών βλαβών περιγράφεται στην Οδηγία του ΣΜ Λ/1Β/2006. Πέραν τούτου εφαρμόζεται και η Οδηγία ΣΜ Λ/2Α/2006 που αφορά την πληροφόρηση του Υπουργείου Εμπορίου, της ΡΑΕΚ, της ΑΗΚ και του ΣΜ. Τονίζεται ότι στα πλαίσια της καλύτερης ενημέρωσης του κοινού πρέπει να επιδιώκεται η έγκαιρη και έγκυρη ενημέρωση του ΠΑΚΑΒ. Για το σκοπό αυτό βρίσκεται εγκατεστημένη απευθείας «θερμή» τηλεφωνική γραμμή μεταξύ ΕΚΕΕ και ΠΑΚΑΒ. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 7 από 10

9 2.3 Πρόνοιες Σχεδίου που Αφορούν ΣΜ και ΑΗΚ ιαθεσιμότητα και Παραγωγή Όλες οι Μονάδες Παραγωγής θα πρέπει να βρίσκονται σε διαθεσιμότητα και καμιά προγραμματισμένη συντήρηση δεν επιτρέπεται κατά τους μήνες Ιούλιο-Αύγουστο Η διαθεσιμότητα των μονάδων παραγωγής σε κάθε ηλεκτροπαραγωγό σταθμό παρουσιάζεται αναλυτικά στο Παράρτημα 2. Για οποιαδήποτε έκτακτη μείωση στην ικανότητα παραγωγής ισχύος ή έκτακτη βλάβη/ συντήρηση μονάδων παραγωγής να εκδίδεται άμεσα Έκθεση Βλάβης από τον επηρεαζόμενο ηλεκτροπαραγωγό σταθμό και να ενημερώνεται ο ιευθυντής Λειτουργίας και Προσωπικού του ΣΜ. Σε περιπτώσεις παρατεταμένων βλαβών και ενδεχόμενης ανεπάρκειας στην παραγωγή, τότε να τίθεται σε εφαρμογή το Σχέδιο Λειτουργίας των Εφεδρικών Γεννητριών Πελατών της ΑΗΚ. Στις περιπτώσεις αυτές η ΑΗΚ θα πρέπει να ειδοποιεί τους πελάτες με εγκατεστημένες Εφεδρικές Γεννήτριες, οι οποίοι έχουν αποδεχθεί το εν λόγω Σχέδιο, όπως τις θέτουν σε λειτουργία για τις περιόδους που απαιτούνται. Το θέμα αποζημίωσης των πελατών αυτών θα ρυθμίζεται από την ΑΗΚ Στρεφόμενη Εφεδρεία Η Πρωτεύουσα Λειτουργική Εφεδρεία θα πρέπει να κυμαίνεται μεταξύ MW σύμφωνα με το Μνημόνιο Συναντίληψης που έχει συνομολογηθεί μεταξύ ΣΜ και ΑΗΚ (Παράρτημα 6) Καθαρισμός Μονωτήρων Για σκοπούς βελτίωσης της αξιοπιστίας του Συστήματος Μεταφοράς προγραμματίστηκε και συμπληρώνεται έγκαιρα (τέλη Ιουνίου 2011), πριν την έναρξη της περιόδου αιχμής Ιουλίου-Αυγούστου 2011, το Ετήσιο Πρόγραμμα Καθαρισμού Μονωτήρων στους τρεις ηλεκτροπαραγωγούς σταθμούς της ΑΗΚ. Ο καθαρισμός των μονωτήρων των γραμμών μεταφοράς 132 kv με τη χρήση ελικοπτέρου έχει προγραμματιστεί να ολοκληρωθεί μέσα στον Ιούνιο, ούτως ώστε να ελαχιστοποιηθούν τα προβλήματα στο Σύστημα Μεταφοράς κατά τη διάρκεια της θερινής περιόδου αιχμής Συντονιστές 3.1 ΣΜ Την κήρυξη και τερματισμό εφαρμογής του Σχεδίου ράσης την έχει ο ΥΜΒΕΣ του ΕΚΕΕ, μετά την έγκριση του ιευθυντή Λειτουργίας και Προσωπικού ΣΜ. Για την επιτυχή λειτουργία του Σχεδίου, απαιτείται πλήρης ετοιμότητα και ανταπόκριση του ιαχειριστή Συστήματος ιανομής, των Ηλεκτροπαραγωγών Σταθμών, των Περιφερειών και των Κεντρικών Γραφείων της ΑΗΚ. ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 8 από 10

10 3.2 ΑΗΚ Για το συντονισμό των ενεργειών που απαιτούνται για αποκατάσταση σοβαρών βλαβών στο Σύστημα, την ενημέρωση πελατών, τη λειτουργία εφεδρικών γεννητριών και γενικά την κινητοποίηση των υπηρεσιών της ΑΗΚ έχουν αναλάβει ο κ. Μιχάλης Κανικλίδης (Τηλέφωνο: ) Βοηθός ιευθυντής (Επιχειρησιακή Μονάδα ικτύων) για το μήνα Ιούλιο και ο κ. Ντίνος Χαραλαμπίδης (Τηλέφωνο: ) Βοηθός ιευθυντής (Επιχειρησιακή Μονάδα ικτύων) για το μήνα Αύγουστο. 3.3 Γενικός Συντονισμός Ο ιευθυντής Λειτουργίας και Προσωπικού ΣΜ, ή στην απουσία του ο Β. ιευθυντής (ΛΣ ) ή ο Β. ιευθυντής (ΛΣΠ), αναλαμβάνει το ρόλο του Γενικού Συντονιστή του πιο πάνω Έκτακτου Σχεδίου ράσης. 4.0 Παραρτήματα 4.1 Παράρτημα 1 Πρόγνωση εβδομαδιαίων μεγίστων κατά τη θερινή περίοδο Παράρτημα 2 ιαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος Παραγωγής 4.3 Παράρτημα 3 Επάρκεια στην παραγωγή για τη θερινή περίοδο Παράρτημα 4 Αναθεωρημένο Σχέδιο Υποσυχνότητας 4.5 Παράρτημα 5 Οθόνη ΣΤΗ Ε - Σχέδιο εκ Περιτροπής Περικοπής Φορτίου 4.6 Παράρτημα 6 Μνημόνιο Συναντίληψης ΣΜ-ΑΗΚ για στρεφόμενη εφεδρεία 4.7 Παράρτημα 7 Ανάλυση Ροής Φορτίου Συστήματος με Μέγιστη Παραγωγή Ισχύος 1197MW 4.8 Παράρτημα 8Α Ανάλυση Ροής Φορτίου Συστήματος Περιφέρειας Λεμεσού με Μέγιστη Παραγωγή Ισχύος Συστήματος 1197MW 4.9 Παράρτημα 8Β Ανάλυση Ροής Φορτίου Συστήματος Περιφέρειας Λεμεσού με Ανοικτό το ιακόπτη ισχύος 335 (Ομόνοια) στον Υ/Σ Παλαιό Μηχανοστάσιο ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 9 από 10

11 5.0 ΑΚΡΩΝΥΜΙΑ Σ ιαχειριστής Συστήματος ιανομής ΡΑΕΚ Ρυθμιστική Αρχή Ενέργειας ΠΑΚΑΒ Παγκύπριο Κέντρο Αναφοράς Βλαβών ΗΣ Ηλεκτροπαραγωγός Σταθμός ΕΚΕΕ Εθνικό Κέντρο Ελέγχου Ενέργειας ΣΤΗ Ε (SCADA) Σύστημα Τηλελέγχου και ιαχείρισης Ενέργειας ΣΤΗΦΟΡ (RIPPLE CONTROL) Σύστημα Τηλεχειρισμού Φορτίου Υ/Σ Υποσταθμός Μεταφοράς ΜΕΚ Μηχανές Εσωτερικής Καύσης ΚΕ Κέντρο Ελέγχου ιανομής ΥΜΒΕΣ Υπεύθυνος Μηχανικός Βάρδιας Ελέγχου Συστήματος ΣΧΕ ΙΟ ΕΚΤΑΚΤΗΣ ΡΑΣΗΣ 2011 Σελίδα 10 από 10

12 ΠΑΡΑΡΤΗΜΑ 1

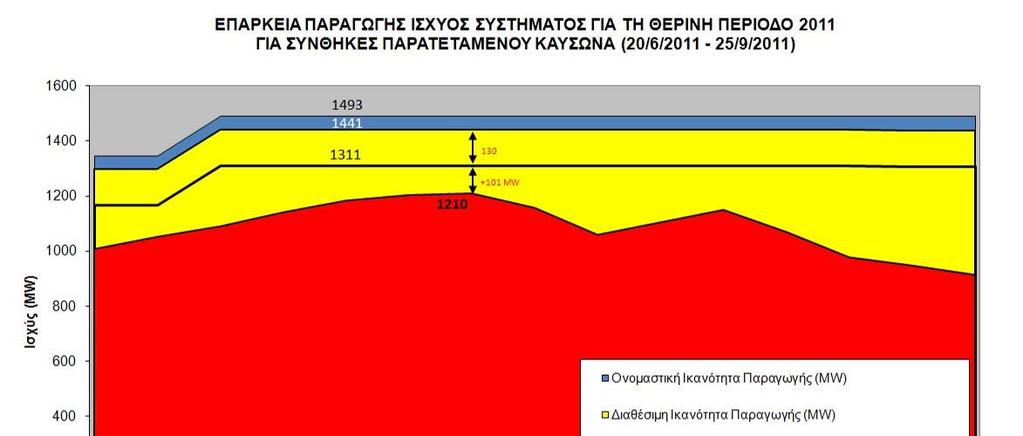

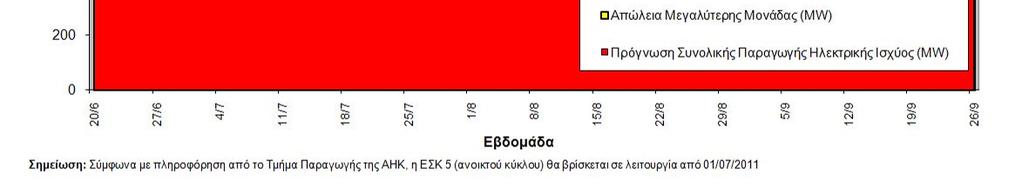

13 Πρόγνωση Μεγίστων Εβδομαδιαίας Παραγωγής (MW) Σημείωση: 26: 3η εβδομάδα Ιουνίου (20/06/ /06/2011) και 39: 3η εβδομάδα Σεπτεμβρίου (19/09/ /09/2011)

14 ΠΑΡΑΡΤΗΜΑ 2

15 ΙΑΘΕΣΙΜΗ ΙΚΑΝΟΤΗΤΑ ΠΑΡΑΓΩΓΗΣ ΚΑΤΆ ΤΗ ΘΕΡΙΝΗ ΠΕΡΙΟ Ο 2011 Α. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΣ ΣΤΑΘΜΟΣ ΕΚΕΛΕΙΑΣ ΑΤΜΟΓΕΝΝΗΤΡΙΕΣ Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Μονάδα Μονάδα Μονάδα Μονάδα Μονάδα Μονάδα Σύνολο Παρατηρήσεις ΜΗΧΑΝΕΣ ΕΣΩΤΕΡΙΚΗΣ ΚΑΥΣΗΣ (ΜΕΚ 1) Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Παρατηρήσεις ΜΕΚ ΜΕΚ ΜΕΚ MEK MEK MEK Σύνολο Β. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΣ ΣΤΑΘΜΟΣ ΒΑΣΙΛΙΚΟΥ ΑΤΜΟΓΕΝΝΗΤΡΙΕΣ Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Μονάδα Μονάδα Μονάδα Σύνολο Παρατηρήσεις ΑΕΡΙΟΣΤΡΟΒΙΛΟΙ Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Παρατηρήσεις Α/Σ * * Ικανότητα Παραγωγής κατά τη θερινή περίοδο Σύνολο Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW ΑE/Σ * ΑE/Σ * ΑT/Σ * ΑΕ/Σ * ΑΕ/Σ * Σύνολο ΕΓΚΑΤΑΣΤΑΣΗ ΠΑΡΑΓΩΓΗΣ ΣΥΝ ΥΑΣΜΕΝΟΥ ΚΥΚΛΟΥ Παρατηρήσεις * Ικανότητα Παραγωγής κατά τη θερινή περίοδο * Ικανότητα Παραγωγής κατά τη θερινή περίοδο * Ικανότητα Παραγωγής κατά τη θερινή περίοδο * Ικανότητα Παραγωγής κατά τη θερινή περίοδο * Ικανότητα Παραγωγής κατά τη θερινή περίοδο

16 Γ. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΣ ΣΤΑΘΜΟΣ ΜΟΝΗΣ Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Μονάδα * Μονάδα * Μονάδα * Μονάδα * Μονάδα * Μονάδα * Σύνολο ΑΤΜΟΓΕΝΝΗΤΡΙΕΣ Παρατηρήσεις * Κατά τη θερινή περίοδο 2011 ο ΗΣ Μονής θα μπορεί να έχει διαθέσιμες 3 Ατμοηλεκτρικές Μονάδες * Κατά τη θερινή περίοδο 2011 ο ΗΣ Μονής θα μπορεί να έχει διαθέσιμες 3 Ατμοηλεκτρικές Μονάδες * Κατά τη θερινή περίοδο 2011 ο ΗΣ Μονής θα μπορεί να έχει διαθέσιμες 3 Ατμοηλεκτρικές Μονάδες * Κατά τη θερινή περίοδο 2011 ο ΗΣ Μονής θα μπορεί να έχει διαθέσιμες 3 Ατμοηλεκτρικές Μονάδες * Κατά τη θερινή περίοδο 2011 ο ΗΣ Μονής θα μπορεί να έχει διαθέσιμες 3 Ατμοηλεκτρικές Μονάδες * Κατά τη θερινή περίοδο 2011 ο ΗΣ Μονής θα μπορεί να έχει διαθέσιμες 3 Ατμοηλεκτρικές Μονάδες ΑΕΡΙΟΣΤΡΟΒΙΛΟΙ Εγκατεστημένη ιαθέσιμη Περιγραφή Ονομαστική Ικανότητα MW Ικανότητα Παραγωγής MW Παρατηρήσεις Α/Σ * * Ικανότητα Παραγωγής κατά τη θερινή περίοδο Α/Σ * * Ικανότητα Παραγωγής κατά τη θερινή περίοδο Α/Σ * * Ικανότητα Παραγωγής κατά τη θερινή περίοδο Α/Σ * * Ικανότητα Παραγωγής κατά τη θερινή περίοδο Σύνολο ΣΥΝΟΛΙΚΗ ΙΑΘΕΣΙΜΗ ΙΚΑΝΟΤΗΤΑ ΠΑΡΑΓΩΓΗΣ = ΠΑΡΑΓΩΓΗ (Η/Σ + Η/Σ Β + Η/Σ Μ) = ( ) = 1441 MW ΣΥΝΟΛΙΚΗ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΟΝΟΜΑΣΤΙΚΗ ΙΚΑΝΟΤΗΤΑ = ΙΚΑΝΟΤΗΤΑ (Η/Σ + Η/Σ Β + Η/Σ Μ) = ( ) = 1493 MW

17 ΠΑΡΑΡΤΗΜΑ 3

18

19 ΠΑΡΑΡΤΗΜΑ 4

20

21 ΠΑΡΑΡΤΗΜΑ 5

22

23 ΠΑΡΑΡΤΗΜΑ 6

24

25

26

27

28 ΠΑΡΑΡΤΗΜΑ 7

29 41,07 11,62 28,86 0,18 41,07 11,33 26,12 0,18 Tseri S/S -77,09-17,92 14,07 TSERI-132-LATSA U/C TSERI - T24A/2 0,30 km 113,11 24,47 70,87 0,50-77,10-17,88 14,07-113,10-24,73 70,87 0,50 134,76 1,02-33,35 113,10 24,73 78,25 0,50 TSERI-132-LATSA T24A/2 - LATSA 3,99 km -112,75-23,78 78,25 0,50 81,57 9,70 55,81 0,35 Latsia S/S ALMBR-132-ATHLS 3 15,78 km 134,06 1,02-33,89 ATHLS-132-LATSIA 7,46 km -53,59-8,11 37,01 0,23-81,23-8,98 55,81 0,35-53,59-8,11 37,01 0,23 Athalassa S/S -75,18-23,95 17,36-75,08-23,92 17,34 133,30 1,01-34,63 DIgSILENT ALMBR-132-ATHLS 4 15,78 km ALMBR-132-ATHLS 1 17,84 km ALMBR-132-ATHLS 2 17,87 km -79,94-2,64 54,15 VASLK-132-ALMBR 1 33,30 km 53,90 8,31 37,01 0,23-79,94-2,64 54,15 53,90 8,31 37,01 0,23 FIZ-132-ALMBR 1 16,95 km 1,58-2,23 1,79 0,01 FIZ-132-ALMBR 2 16,95 km Alambra S/S 1,58-2,23 1,79 0,01-60,91-34,50 15,27 0,30-60,89-34,49 15,27 0,30 75,41 24,01 17,36 75,30 23,97 17,34 134,45 1,02-33,61 DHEKL-132-ALMBR 2 32,30 km ΠΕΡΙΛΗΠΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ =================================== ΣΥΝ. ΠΑΡ: 1197,04 MW ΣΥΝ. ΠΑΡ: 462,48 Mvar ΣΥΝ. ΦΟΡΤ: 1173,48 MW ΣΥΝ. ΦΟΡΤ: 472,72 Mvar ΣΥΝ. ΦΟΡΤ: 1265,12 MVA ΣΥΝ. ΦΟΡΤ: 0,93 p.f. ΣΥΝ. ΠΥΚΝ: -76,13 Mvar ΣΥΝ. ΠΗΝΙΑ: 0,00 Mvar ΣΥΝ. ΘΕΡΜ. ΑΠΩΛ: 23,15 MW ΣΥΝ. ΑΕΡΓ. ΑΠΩΛ: 65,89 Mvar ΣΥΝΟΨΗ: 0 VASLK-132-ALMBR 2 33,30 km -1,58 1,35 1,79 0,01-1,58 1,35 1,79 0,01 DHEKL-132-ALMBR 1 32,30 km F.I.Z. S/S 134,52 1,02-33,65 Low and High Voltage / Loading Lower Voltage Range -71,39-71,40 < -19,66 0,95 p.u. -19,67 49,60 49,60 0,31 0,31 Higher Voltage Range VASLK-132-MONI 2 11,22 km 71,76 20,39 49,60 0,31-71,76-20,39 20,12 0,31 71,76 19,88 20,12 0,31 71,75 20,39 49,60 0,31-71,75-20,39 20,12 0,31 71,75 19,86 20,12 0,31 77,51 18,65 24,16 77,54 18,97 19,24-77,54-18,97 24,16 77,54 18,69 24,16 81,35 5,50 54,15-81,35-5,50 21,99 81,35 5,23 21,99 81,35 5,50 54,15-81,35-5,50 21,99 81,35 5,24 21,99 1,65-1,62 1,57 0,01-45,62-16,94 32,93 0,21 LARNK-132-FIZ 18,78 km -1,65 0,64 1,57 0,01 Larnaka S/S -72,99-23,48 51,87 0,33 DHEKL-132-FIZ 28,55 km 134,56 1,02-33,70 DHEKL-132-LARNK 18,44 km > 1,05 p.u. Moni P/S Loading Range 135,92 1,03-31,28 Vasilikos P/S 137,22 1,04-30,36 73,68 24,84 51,87 0,33 46,03 16,88 32,93 0,21 > 80, % > 100, % Pinter 180,00 MW Qinter 41,71 Mvar Pinter 615,00 MW Qinter 205,29 Mvar Dhekelia P/S 137,01 1,04-32,20 Pinter 396,04 MW Qinter 215,03 Mvar Load Flow Balanced Nodes Branches Line-Line Voltage, Magnitude [kv] Active Power [MW] Voltage, Magnitude [p.u.] Reactive Power [Mvar] Voltage, Angle [deg] Loading [%] Current, Magnitude [ka] PowerFactory ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ 2011 ΣΥΝΘΗΚΕΣ ΜΕΓΙΣΤΗΣ ΦΟΡΤΙΣΗΣ ΑΝΑΛΥΣΗ: Σ.ΠΑΠΑΔΟΥΡΗΣ Project: Graphic: MAIN(1) Date: 21/09/2010 Annex:

30 ΠΑΡΑΡΤΗΜΑ 8A

31 Polemidhia S/S 134,42 1,02-32,42 134,54 1,02-32,33 Omonia S/S 68,20 10,49 47,90 0,30-2,05 5,21 4,17 0,02-40,49-9,35 28,14 0,18-52,39-12,53 36,48 0,23-52,45-12,54 36,52 0,23 OLDPS-132-OMNIA 3,11 km 135,39 1,03-31,79 Yermasoyia S/S Old Power Station S/S ATHAN-132-OLDPS 630 mm² 4,53 km -139, ,14 95,87 0,63 134,70 1,02-32,22 YERMS-132-ATHAN 630 mm² 0,97 km DIgSILENT OMNIA-132-POLMD 3,64 km -68,16-13,89 47,90 0,30-98,95-26,50 70,48 0,44 99,03 23,71 70,48 0,44 139,52 42,42 95,87 0,62 135,17 1,02-31,93 ATHAN-132-OLDPS 800 mm² 1,25 km -139, ,42 73,51 0,62 134,25 1,02-32,37 Ayios Athanasios S/S 139,57 41,07 73,51 0,62 YERMS-132-ATHAN 800 mm² 1,26 km -170, ,05 90,49 0,77 Ayia Phyla S/.. -48,32-14,42 34,19 0,22 2,05-5,79 4,17 0,03 AYPHL-132-POLMD 11,40 km VASLK-132-POLMD 2 33,82 km VASLK-132-POLMD 1 33,82 km LoadP 258,44 MW LoadQ 106,95 Mvar LoadS 279,69 MVA LossP 3,36 MW LossQ -19,18 Mvar YERM132-AMTHS 4,58 km -87,24-23,41 47,57 0,39 87,30 17,13 47,57 0,38-96,20 170,46-28,99 55,05 52,91 116,62 0,43 0,76-170, ,79 116,62 0,77 170,39 55,79 90,49 0,77 MONI-132-AYPHL 19,60 km YERMS-132-POLMD 24,00 km 135,60 1,03-31,60 Amathous S/S -109, ,87 59,16 0,48 YERM132-MONI 11,00 km MONI-132-AMTHS 6,05 km 109,13 19,78 59,16 0,47 96,38 14,04 52,91 0,41 48,64 14,50 34,19 0,22 40,76 9,01 28,14 0,18-71,40-19,67 49,60 0,31-71,39-19,66 49,60 0,31 VASLK-132-MONI 2 11,22 km VASLK-132-MONI 1 11,22 km 71,75 19,86 20,12 0,31 71,76 19,88 20,12 0,31 53,01 12,52 29,43 0,23 53,08 12,70 29,47 0,23 Moni P/S 135,92 1,03-31,28 Vasilikos P/S 137,22 1,04-30,36 Load Flow Balanced Nodes Line-Line Voltage, Magnitude [kv] Voltage, Magnitude [p.u.] Voltage, Angle [deg] Branches Active Power [MW] Reactive Power [Mvar] Loading [%] PowerFactory ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ ΠΕΡΙΟΧΗΣ ΛΕΜΕΣΟΥ ΣΥΝΘΗΚΕΣ ΜΕΓΙΣΤΗΣ ΦΟΡΤΙΣΗΣ 2011 ΑΝΑΛΥΣΗ: Σ. ΠΑΠΑΔΟΥΡΗΣ Project: Graphic: Limassol Date: 21/09/2010 Annex:
