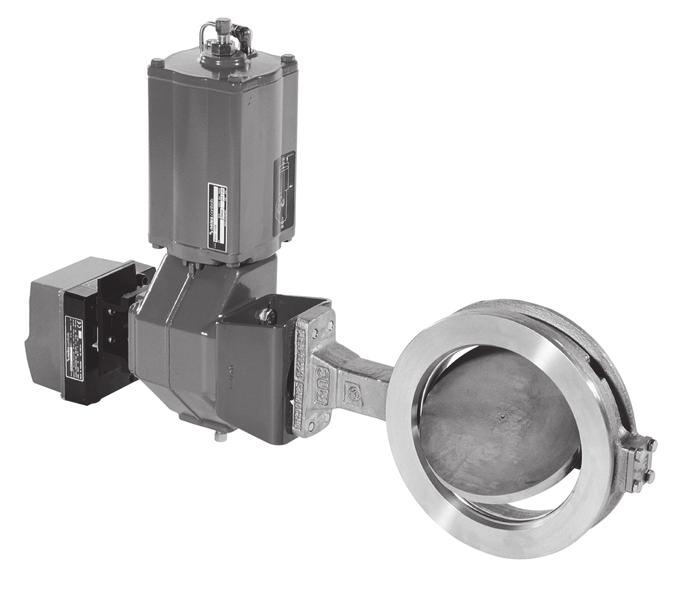

NELDISC Βαλβίδες πεταλούδας τριπλού εκκέντρου με μεταλλική έδρα. Σειρά LW, LG Οδηγίες Εγκατάστασης, Συντήρησης και Λειτουργίας

Transcript

1 NELDISC Βαλβίδες πεταλούδας τριπλού εκκέντρου με μεταλλική έδρα Σειρά LW, LG Οδηγίες Εγκατάστασης, Συντήρησης και Λειτουργίας 2 LW 70 el 11/2012

2 2 2 LW 70 el Πίνακας περιεχομένων 1 ΓΕΝΙΚΑ Αντικείμενο του εγχειριδίου Περιγραφή βαλβίδας Σημάνσεις βαλβίδας Τεχνικές προδιαγραφές Εγκρίσεις βαλβίδας Σήμανση CE Ανακύκλωση και απόρριψη Προληπτικά μέτρα ασφαλείας ΜΕΤΑΦΟΡΑ, ΠΑΡΑΛΑΒΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΕΓΚΑΤΑΣΤΑΣΗ Γενικά Τοποθέτηση στο σωλήνα Ενεργοποιητής ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΤΗΡΗΣΗ Γενικά Αφαίρεση της βαλβίδας από το σωλήνα Αντικατάσταση του παρεμβύσματος του στυπιοθλίπτη Διαρροή βαλβίδας Αντικατάσταση του δακτυλίου έδρας Αντικατάσταση του δίσκου, των αξόνων και των εδράνων Συναρμολόγηση της βαλβίδας ΑΠΟΣΥΝΔΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ TOY ΕΝΕΡΓΟΠΟΙΗΤΗ Γενικά Αποσύνδεση ενεργοποιητών σειράς Β Αποσύνδεση ενεργοποιητών EC και EJ Τοποθέτηση ενεργοποιητή σειράς Β Εγκατάσταση ενεργοποιητών EC και EJ Αποσύνδεση και τοποθέτηση άλλων τύπων ενεργοποιητή Ρύθμιση κοχλία τέρματος ΕΡΓΑΛΕΙΑ ΠΑΡΑΓΓΕΛΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΑΝΑΛΥΤΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ ΚΑΙ ΚΑΤΑΛΟΓΟΙ ΕΞΑΡΤΗΜΑΤΩΝ ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΒΑΡΗ Οπές φλάντζας και συμβατότητα ΚΩΔΙΚΟΣ ΤΥΠΟΥ...29 ΔΙΑΒΑΣΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΩΤΑ! Οι οδηγίες αυτές παρέχουν πληροφορίες σχετικά με τον ασφαλή χειρισμό και λειτουργία της βαλβίδας. Αν χρειάζεστε πρόσθετη βοήθεια, επικοινωνήστε με τον κατασκευαστή ή τον αντιπρόσωπο του κατασκευαστή. Οι διευθύνσεις και οι τηλεφωνικοί αριθμοί αναφέρονται στο οπισθόφυλλο. Επισκεφτείτε επίσης την ιστοσελίδα για την πιο πρόσφατη τεκμηρίωση. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ! To παρόν εγχειρίδιο υπόκειται σε αλλαγές χωρίς προειδοποίηση. Όλα τα εμπορικά σήματα ανήκουν στους αντίστοιχους κατόχους τους.

3 2 LW 70 el 3 1 ΓΕΝΙΚΑ 1.1 Αντικείμενο του εγχειριδίου To παρόν εγχειρίδιο εγκατάστασης, λειτουργίας και συντήρησης περιέχει βασικές πληροφορίες για τις βαλβίδε πεταλούδας τριπλού εκκέντρου Neldisc, σειρές LW και LG. Οι ενεργοποιητές και τα όργανα που πρέπει να χρησιμοποιούνται με τις βαλβίδες των σειρών LW και LG περιγράφονται επίσης εν συντομία. Για περαιτέρω πληροφορίες ανατρέξτε στα ξεχωριστά εγχειρίδια οδηγιών του κάθε ενεργοποιητή και του εξοπλισμού ελέγχου. ΣΗΜΕΙΩΣΗ: Για την επιλογή και τη χρήση της βαλβίδας σε μια συγκεκριμένη εφαρμογή πρέπει να ληφθούν υπόψη λεπτομερή σοιχεία. Λόγω της φύσης του προϊόντος, το παρόν εγχειρίδιο δεν μπορεί να καλύψει κάθε μεμονωμένη κατάσταση ου μπορεί να προκύψει κατά την εγκατάσταση, τη χρήση ή την συντήρηση της βαλβίδας. Αν έχετε αμφιβολίες σχετικά με τη χρήση της βαλβίδας ή την καταλληλότητά της για τη χρήση που την προορίζετε, επικοινωνήστε με την Metso Automation για περισσότερες πληροφορίες. 1.2 Περιγραφή βαλβίδας Οι βαλβίδες πεταλούδας τριπλού εκκέντρου με μεταλλική έδρα της σειράς LW της Neldisc είναι δισκοειδείς και της σειράς LG είναι τύπου πτερυγίων. Ο δίσκος είναι ελλειπτικός και έχει τριπλή έκκεντρη βάση. Όταν η βαλβίδα είναι κλειστή, ο ελλειπτικός δίσκος στον κύριο άξονα μετατοπίζει προς τα έξω το δακτύλιο έδρας, με αποτέλεσμα ο δακτύλιος έδρας να έρχεται σε επαφή με το δίσκο στο δευτερεύοντα άξονα. Όταν η βαλβίδα ανοίγει, η επαφή ελευθερώνεται και ο δακτύλιος έδρς ανακτά το αρχικό κυκλικό σχήμα του (βλ. Εικ. 1). Ο δίσκος προσαρτάται στους άξονες με πείρους και δεν έχει οπές. Οι κατασκευαστικές λεπτομέρειες για την κάθε βαλβίδα περιλαμβάνονται στον κωδικό τύπου που αναγράφεται σην πινακίδα αναγνώρισης της βαλβίδας. Για την ερμηνεία του κωδικού τύπου, αντατρέξτε στην Ενότητα 11. Η βαλβίδα λειτουργεί τόσο σε εφαρμογές ελέγχου όσο και σε εφαρμογές διακοπής παροχής. 1.3 Σημάνσεις βαλβίδας Σημάνσεις χυτευτές στο σώμα της βαλβίδας. Η βαλβίδα διαθέτει επίσης επικολλημένη πινακίδα αναγνώρισης (βλπε Εικ. 2). Εικ. 2. ATTENTION: BODY TRIM SHAFT SEAT (1) (3) (5) (6) (8) (9) READ INSTRUCTIONS BEFORE INSTALLATION OR SERVICING. CONTACT METSO AUTOMATION FOR COPY. t max. t min. ps TYPE No. RATING Πινακίδα αναγνώρισης MADE BY METSO AUTOMATION (2) (4) (7) (10) Σήμανση πινακίδας στοιχείων: 1. Υλικό σώματος 2. Υλικό άξονα 3. Υλικό μηχανισμού 4. Υλικό έδρας 5. Μέγιστη θερμοκρασία λειτουργίας 6. Ελάχιστη θερμοκρασία λειτουργίας 7. Μέγιστη διαφορά πίεσης διακοπής παροχής 8. Ονομασία τύπου 9. Αρ. καταλόγου εξαρτημάτων κατασκευής βαλβίδας 10. Κατηγορία πίεσης 1.4 Τεχνικές προδιαγραφές Τύπος: Βαλβίδα πεταλούδας τριπλού εκκέντρου με μεταλλική έδρα LW: δισκοειδής LG: τύπου πτερυγίων Κατηγορία πίεσης Σώμα:LW6L, LW7L, LG6L, LG7L: PN 25, ISO PN 20, ASME150 LW8M, LG8M, LW5M, LG5M: PN 40, ISO PN 50, ASME150 Μηχανισμός: LW6L, LW7L, LG6L, LG7L: Μεγέθη DΝ : PN 25 Μεγέθη DΝ : ISO ΡΝ 20 LW8M, LG8M, LW5M, LG5M: ΡΝ 40, ISO ΡΝ 50 Εύρος θερμοκρασίας: -200 C C (άνω των 600 C, επικοινωνήστε με τον κατασκευαστή) Κατεύθυνση ροής: Ελεύθερη Διαστάσεις: Βλ. Ενότητα 10 Βάρη: Βλ. Ενότητα 10 XXXX Εικ. 1. Κατασκευή βαλβίδας πεταλούδας τριπλού εκκέντρου

4 4 2 LW 70 el 1.5 Εγκρίσεις βαλβίδας TA-Luft, κεφάλαιο Δοκιμή πυρκαγιάς σύμφωνα με τα πρότυπα BS 6755 και API Σήμανση CE Η βαλβίδα πληροί τις απαιτήσεις της Ευρωπαϊκής Οδηγίας 97/23/ΕΚ σχετικά με εξοπλισμό υπό πίεση, και έχει λάβε τη σχετική σήμανση σύμφωνα με την Οδηγία. 1.7 Ανακύκλωση και απόρριψη Τα περισσότερα εξαρτήματα της βαλβίδας μπορούν να ανακυκλωθούν εφόσον ταξινομηθούν ανά υλικό. Τα περισσότερα εξαρτήματα διαθέτουν σήμανση υλικού. Η βαλβίδα συνοδεύεται από έναν κατάλογο υλικών. Επιπλον, ξεχωριστές οδηγίες ανακύκλωσης και απόρριψης διατίθενται από τον κατασκευαστή. Η βαλβίδα μπορεί επίσης να επιστραφεί στον κατασκευαστή για ανακύκλωση και απόρριψη με αντίστοιχη χρέωση. 1.8 Προληπτικά μέτρα ασφαλείας ΠΡΟΣΟΧΗ: Μην υπερβαίνετε τα όρια λειτουργίας της βαλβίδας! Η υπέρβαση των ορίων που αναγράφονται στη βαλβίδα, μπορεί να προκαλέσει βλάβη και να οδηγήσει σε ανεξέλεγκη εκτόνωση της πίεσης. Υπάρχει κίνδυνος βλάβης ή τραυματισμού. ΠΡΟΣΟΧΗ: Μην αποσυναρμολογείτε τη βαλβίδα και μην την αφαιρείτε από τη σωλήνωση όταν η βαλβίδα βρίσκεται υπό πίεση! Η αποσυναρμολόγηση ή η αφαίρεση της βαλβίδας υπό πίεση, θα προκαλέσει ανεξέλεγκτη εκτόνωση της πίεσης. Να απομονώνετε πάντα το αντίστοιχο τμήμα της σωλήνωσης, να εκτονώνετε την πίεση της βαλβίδας και να αφαιρείτε ο ρευστό μέσο πριν την αποσυναρμολόγηση της βαλβίδας. Λάβετε υπόψη το είδος του ρευστού μέσου που χρησιμοποιείται. Προστατέψτε τα άτομα και το περιβάλλον από επβλαβείς ή δηλητηριώδεις ουσίες. Βεβαιωθείτε ότι δεν είναι δυνατή η είσοδος ρευστού μέσου στο σωλήνα κατά τη συντήρηση της βαλβίδας. Σε αντίθετη περίπτωση, υπάρχει κίνδυνος βλάβης ή τραυματισμού. ΠΡΟΣΟΧΗ: Προσέξτε την κίνηση ψαλιδισμού των δίσκων! Κρατήστε τα χέρια σας και άλλα μέρη του σώματος, εργαλεία και άλλα αντικείμενα μακριά από το ανοικτό στόμιο ροής. Μην αφήνετε κανένα ξένο αντικείμενο μέσα στο σωλήνα. Όταν η βαλβίδα ενεργοποιείται, ο δίσκος λειτουργεί σαν ψαλίδι. Η θέση του δίσκου μπορεί επίσης να μεταβληθεί κατά τη μετακίνηση της βαλβίδας. Για να συντηρήσετε τη βαλβίδα, κλείστε και αποσυνδέστε το σωλήνα παροχής πίεσης του ενεργοποιητή. Σε αντίθετη περίπτωση, υπάρχει κίνδυνος βλάβης ή τραυματισμού. ΠΡΟΣΟΧΗ: Προσέχετε τις εκπομπές θορύβου! Η βαλβίδα ενδέχεται να δημιουργεί θόρυβο στο σωλήνα. Το επίπεδο θορύβου εξαρτάται από την εφαρμογή. Μπορεί να μετρηθεί ή να υπολογιστεί χρησιμοποιώντας το λογισμικό της Metso Nelprof. Τηρείτε τους σχετικούς με το περιβάλον εργασίας κανονισμούς ως προς την εκπομπή θορύβου. ΠΡΟΣΟΧΗ: Απαιτείται προσοχή όταν η βαλβίδα είναι πολύ κρύα ή πολύ ζεστή! To σώμα της βαλβίδας μπορεί να είναι πολύ κρύο ή πολύ ζεστό κατά τη χρήση της. Λάβετε μέτρα προστασίας για τη αποφυγή εγκαυμάτων ή τραυματισμών από το κρύο. ΠΡΟΣΟΧΗ: Κατά το χειρισμό της βαλβίδας ή του συγκροτήματος βαλβίδας, λαμβάνετε υπόψη το βάρος τους! Μην ανυψώνετε ποτέ τη βαλβίδα ή το συγκρότημα βαλβίδας από τον ενεργοποιητή, το ρυθμιστή θέσης, τον οριακό ιακόπτη ή το σωλήνα της. Τοποθετήστε τα συρματόσχοινα ανύψωσης προσεκτικά γύρω από το σώμα της βαλβίδας (βλέπε Εικ. 3). Η πτώση εξαρτημάτων μπορεί να προκαλέσει βλάβη ή τραυματισμό. ΣΗΜΕΙΩΣΗ: Μην περιστρέφετε το δίσκο περισσότερο από 90 διότι μπορεί να προκληθεί ζημιά στην έδρα. Η βαλβίδα είναι κατασκευασμένη έτσι ώστε ο δίσκος να λειτουργεί μόνο μεταξύ ΜΕΤΑΦΟΡΑ, ΠΑΡΑΛΑΒΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ Ελέγξτε τη βαλβίδα και τις συνοδευτικές διατάξεις για τυχόν ζημιές που μπορεί να προκλήθηκαν κατά τη διάρκεια της μεταφοράς. Αποθηκεύστε προσεκτικά τη βαλβίδα πριν από την εγκατάσταση, κατά προτίμηση σε εσωτερικό ξηρό χώρο. Μη μεταφέρετε τη βαλβίδα στη θέση εγκατάστασης και μην αφαιρείτε τα προστατευτικά από τα στόμια ροής, μέχρ την εγκατάσταση της βαλβίδας. Η βαλβίδα παραδίδεται στην κλειστή θέση. Μια βαλβίδα που διαθέτει ενεργοποιητή με επαναφορά ελατηρίου παρδίδεται στη θέση που καθορίζεται από το ελατήριο. Κατά την αποθήκευση η βαλβίδα πρέπει να είναι ελαφρώς κλιστή.

5 2 LW 70 el 5 3 ΕΓΚΑΤΑΣΤΑΣΗ 3.1 Γενικά Αφαιρέστε τα προστατευτικά των στομίων ροής και ελέγξτε αν το εσωτερικό της βαλβίδας είναι καθαρό ή έχει φαρεί. ΠΡΟΣΟΧΗ: Κατά το χειρισμό της βαλβίδας ή του συγκροτήματος βαλβίδας, λαμβάνετε υπόψη το βάρος τους! Τηρήστε τις μεθόδους ανύψωσης που φαίνονται στην Εικ. 3. Κατεύθυνση της ροής Η συνιστώμενη θέση της διάτρητης πλάκας είναι στο "άνω" μέρος της σωλήνωσης Εικ. 4. Θέση μηχανισμού εξισορρόπησης ροής Εικ. 3. Ανύψωση της βαλβίδας 3.2 Τοποθέτηση στο σωλήνα Ξεπλύνετε ή καθαρίστε με αέρα το σωλήνα προσεκτικά πριν από την εγκατάσταση της βαλβίδας. Ξένα σωματίδια, όπως άμμος ή τμήματα ηλεκτροδίου συγκόλλησης, θα προκαλέσουν φθορά στη στεγανοποιητική επιφάνεια του δίσκου και την έδρα. Η βαλβίδα μπορεί να εγκατασταθεί σε οποιαδήποτε θέση και προσφέρει στεγανότητα και στις δύο κατευθύνσεις. Εγκαταστήστε τη βαλβίδα στη σωλήνωση έτσι ώστε ο άξονας να είναι οριζόντιος, εφόσον αυτό είναι δυνατόν. Ωστόσο, δεν συνιστούμε την εγκατάσταση της βαλβίδας με τον ενεργοποιητή στην κάτω πλευρά, διότι ακαθαρσίες απ το σωλήνα ενδέχεται να εισχωρήσουν στην κοιλότητα του σώματος και να καταστρέψουν το παρέμβυσμα του στυποθλίπτη. Αν η βαλβίδα είναι εξοπλισμένη με μηχανισμό εξισορρόπησης ροής (κωδικός τύπου S-...), αυτός θα πρέπει να βρίσκεται κατάντη του σώματος της βαλβίδας. Η βαλβίδα πρέπει να τοποθετείται έτσι ώστε η διάτρητη πλάκα να μην σγκεντρώνει ακαθαρσίες στο σωλήνα (βλ. Εικ. 4). Επιλέξτε τα παρεμβύσματα φλάντζας ανάλογα με τις συνθήκες λειτουργίας. Μην επιχειρήσετε να διορθώσετε την εσφαλμένη ευθυγράμμιση του σωλήνα χρησιμοποιώντας τα μπουλόνια της φλντζας. Ενδεχομένως να είναι απαραίτητη η σταθεροποίηση του σωλήνα, για την προστασία της βαλβίδας από την υπερβολική καταπόνηση. Η επαρκής στήριξη θα περιορίσει επίσης τους κραδασμούς του σωλήνα, διασφαλίζοντας τη σωστή λειτουργία του ρυθμιστή θέσης. Μη στερεώνετε τα υποστηρίγματα στα μπουλόνια της φλάντζας ή στον ενεργοποιητή. Συνιστάται το μήκος κάθε ευθύγραμμου σωλήνα πριν από τη βαλβίδα ελέγχου να ισούται τουλάχιστον με το διπλάσιο της διαμέτρου του σωλήνα. Η ροή ασκεί στο δίσκο της βαλβίδας την επονομαζόμενη δυναμική ροπή που τείνει να κλείσει τη βαλβίδα. Στις γνιακές σωληνώσεις η πίεση στο εξωτερικό άκρο είναι μεγαλύτερη από αυτή στο εσωτερικό. Όταν η βαλβίδα πεταλούδας τριπλού εκκέντρου τοποθετείται αμέσως μετά από ένα γωνιακό σωλήνα, ο άξονας της αλβίδας πρέπει να έχει κατεύθυνση προς το μέσο του σωλήνα (βλ. Εικ. 5). Αυτό είναι ιδιαίτερα σημαντικό όταν η βαλβίδα πεταλούδας χρησιμοποιείται ως βαλβίδα ελέγχου. Ο άξονας μιας βαλβίδας πεταλούδας που τοποθετείται μετά από μια φυγοκεντρική αντλία πρέπει να είναι κάθετς προς τον άξονα της αντλίας (βλ. Εικ. 6). Όταν εγκατασταθεί κατ' αυτό τον τρόπο, οι δίσκοι της βαλβίδας φορτίζονται ομοιόμορφα και οι κραδασμοί που σε διαφορετική περίπτωση προκαλούνται στις ενδιάμεσες θέσεις, εξαλείφονται. Εικ. 5. Εικ. 6. Εγκατάσταση μετά από γωνιακό σωλήνα Εγκατάσταση μετά από φυγοκεντρική αντλία

6 6 2 LW 70 el Πίνακας 1. Ελάχιστες εσωτερικές διαστάσεις σωλήνα (mm) Μέγεθος βαλβίδας DN / NPS 80 / / / / / / / / / 16 LW6L, LW7L, LG6L, LG7L (mm / ίντσες) 69 / / / / / / / / / D LW8M, LG8M, LW5M, LG5M (mm / ίντσες) 69 / / / / / / / / Εικ. 7. Ελάχιστες εσωτερικές διαστάσεις σωλήνα Εικ. 8. Μήκος μπουζονιού Πίνακας 2. Διαστάσεις μπουζονιών, φλάντζες DIN (mm) LW6L Φλάντζα DIN PN 10 Φλάντζα DIN PN 16 Φλάντζα DIN PN 25 Φλάντζα DIN PN 20 DN Σπείρωμα L Ποσ. Σπείρωμα L Ποσ. Σπείρωμα L Ποσ. Σπείρωμα L Ποσ. 80 M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M LW7L Φλάντζα DIN PN 10 Φλάντζα DIN PN 16 Φλάντζα DIN PN 25 Φλάντζα DIN PN 20 DN Σπείρωμα L Ποσ. Σπείρωμα L Ποσ. Σπείρωμα L Ποσ. Σπείρωμα L Ποσ. 80 M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M LW8M LW5M DN Σπείρωμ α Φλάντζα DIN PN 25 Φλάντζα DIN PN 40 Φλάντζα DIN PN 50 L Ποσ. L1 Ποσ. Σπείρωμ α L Ποσ. L1 Ποσ. Σπείρωμ α L Ποσ. L1 Ποσ. 80 M M M M Τα μπουζόνια M Τα μπουζόνια M Τα μπουζόνια διαπερνούν 125 M διαπερνούν M διαπερνούν M το σώμα στην το σώμα στην το σώμα στην περιοχή 150 M περιοχή M περιοχή M του λαιμού (μήκος L) 200 M του λαιμού (μήκος L) M του λαιμού (μήκος L) M M M M M M M M M M M M M

7 2 LW 70 el 7 Πίνακας 3. LG6L DN Σπείρω μα Φλάντζα DIN PN 10 Φλάντζα DIN PN 16 Φλάντζα DIN PN 25 Φλάντζα DIN PN 20 L4 L2 Ποσ. L3 Ποσ. Σπείρω μα L2 Ποσ. L3 Ποσ. Σπείρω μα L2 Ποσ. L3 Ποσ. Σπείρω μα L2 Ποσ. L3 Ποσ. 80 M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M LG7L DN Σπείρω μα Φλάντζα DIN PN 10 Φλάντζα DIN PN 16 Φλάντζα DIN PN 25 Φλάντζα DIN PN 20 L4 L2 Ποσ. L3 Ποσ. Σπείρω μα L2 Ποσ. L3 Ποσ. Σπείρω μα L2 Ποσ. L3 Ποσ. Σπείρω μα L2 Ποσ. L3 Ποσ. 80 M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M LG8M LG5M DN Σπείρωμ α Φλάντζα DIN PN 25 Φλάντζα DIN PN 40 Φλάντζα DIN PN 50 L4 L2 Ποσ. L3 Ποσ. Σπείρωμ α L2 Ποσ. L3 Ποσ. Σπείρωμ α L2 Ποσ. L3 Ποσ. 80 M M M M M M M M M M M M M M M M M M M M M M M M Πίνακας 4. Διαστάσεις μπουζονιών, φλάντζες ASME (ίντσες/mm) LW_ LW6L, LW7L, φλάντζα ASME 150 LW5M, φλάντζα ASME 300 NPS / DN Σπείρωμα L Ποσ. Σπείρωμα L Ποσ. L1 Ποσ. 3 / 80 5/8 UNC 6.30 / /4 UNC 7.87 / / 100 5/8 UNC 6.69 / /4 UNC 8.26 / Τα μπουζόνια διαπερνούν 5 / 125 3/4 UNC 7.48 / /4 UNC 8.66 / το σώμα στην περιοχή του λαιμού 6 / 150 3/4 UNC 7.87 / /4 UNC 9.05 / (μήκος L) 8 / 200 3/4 UNC 7.87 / /8 UNC / / 250 7/8 UNC 8.66 / UNC / / / 300 7/8 UNC 9.05 / /8-8 UN / / / UNC 9.84 / /8-8 UN / / / UNC / /4-8 UN / / LG_ LG6, LG7L, φλάντζα ASME 150 LG5M, φλάντζα ASME 300 NPS / DN Σπείρωμα L2 Ποσ. L3 Ποσ. L4 Σπείρωμα L2 Ποσ. L3 Ποσ. L4 3 / 80 5/8 UNC 2.36 / / / 16 3/4 UNC 2.75 / / / 16 4 / 100 5/8 UNC 2.56 / / / 19 3/4 UNC 2.95 / / / 19 5 / 125 3/4 UNC 2.75 / / / / 150 3/4 UNC 2.75 / / / 20 3/4 UNC 3.54 / / / 25 8 / 200 3/4 UNC 2.95 / / / 23 7/8 UNC 4.33 / / / / 250 7/8 UNC 3.34 / / / 26 1 UNC 4.92 / / / / 300 7/8 UNC 3.54 / / / /8-8UN 5.31 / / / / UN 4.13 / / / /8-8UN 5.51 / / / / UN 4.52 / / / /4-8UN 6.30 / / / 61

8 8 2 LW 70 el Πίνακας 5. Κατά την τοποθέτηση η βαλβίδα πρέπει να βρίσκεται σε κλειστή θέση και να είναι προσεκτικά κεντραρισμένη ανάμεσα στις φλάντζες του σωλήνα, ώστε ο περιστρεφόμενος δίσκος να μην ακουμπά στο άκρο του σωλήνα ή στα παρεβύσματα φλάντζας. Σε κάποιες βαλβίδες με ορισμένα ονομαστικά μεγέθη κάποια μπουλόνια φλαντζών δεν διαπερνούν το σώμα της βαβίδας. Για το λόγο αυτό, το σώμα της βαλβίδας φέρει οπές, βλ. Εικ. 2 και Πίνακες Βεβαιωθείτε ότι ο δίσκος μπορεί να περιστραφεί στην ανοικτή θέση μετά το προκαταρκτικό σφίξιμο των μπουλοιών των φλαντζών. Οι ενεργοποιητές των βαλβίδων ελέγχου μπορεί να είναι εξοπλισμένοι με αναστολείς θέσης ου συνήθως επιτρέπουν στο δίσκο να ανοίγει κατά 80. To μήκος των μπουζονιών στον Πίνακα 2 βασίζεται στα εξής: πάχος παρεμβύσματος 1,5 mm Διαστάσεις μπουζονιών, φλάντζες ISO (mm) LW_ LW6L, φλάντζα ISO PN 20 LW5M, φλάντζα ISO PN 50 DN Σπείρωμα L Ποσ. Σπείρωμα L Ποσ. L1 Ποσ. 80 M M Τα μπουζόνια διαπερνούν 100 M M το σώμα στην περιοχή του λαιμού (μήκος L) 125 M M M Τα μπουζόνια διαπερνούν 200 M M το σώμα στην περιοχή του λαιμού (μήκος L) 250 M M M M M M M M LG_ LG6L, φλάντζα ISO PN 20 LG5M, φλάντζα ISO PN 50 DN Σπείρωμα L2 Ποσ. L3 Ποσ. L4 Σπείρωμα L2 Ποσ. L3 Ποσ. L4 80 M M M M M M M M M M M M M M M M M περικόχλια βαρέως τύπου με ροδέλες πάχος φλάντζας για φλάντζες με συγκολλητό λαιμό κατά DIN ή ISO Μόνωση της βαλβίδας Αν χρειαστεί, η βαλβίδα μπορεί να μονωθεί. Η μόνωση δεν πρέπει να συνεχίζει πάνω από το ανώτατο επίπεδο του ώματος της βαλβίδας, βλέπε Εικ Ενεργοποιητής Όταν εγκαθιστάτε τον ενεργοποιητή στη βαλβίδα, βεβαιωθείτε ότι το συγκρότημα της βαλβίδας λειτουργεί σωστά. Βλ. οδηγίες εγκατάστασης στην Ενότητα 6. Τηρήστε το απαραίτητο διάκενο για την αφαίρεση του ενεργοποιητή. Συνιστάται ο κύλινδρος του ενεργοποιητή να βρίσκεται σε κατακόρυφη θέση. Ο ενεργοποιητής δεν πρέπει να έρχεται σε επαφή με το σωλήνα, καθώς οι κραδασμοί του σωλήνα ενδέχεται να προαλέσουν ζημιά στον ενεργοποιητή ή να επηρεάσουν Εικ. 9 Όριο μόνωσης Μόνωση της βαλβίδας αρνητικά τη λειτουργία του. Σε ορισμένες περιπτώσεις, π.χ. όταν χρησιμοποιείται ενεργοποιητής μεγάλου μεγέθους ή όταν οι κραδασμοί του σωλήνα είναι έντονοι, συνιστάται υποστήριξη του ενεργοποιητή. Παρακαλούμε να επικοινωνήσετε με τη Metso Automation για περισσότερες πληροφορίες. 4 ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ Βεβαιωθείτε ότι δεν υπάρχουν ακαθαρσίες ή ξένα αντικείμενα στο εσωτερικό της βαλβίδας ή του σωλήνα. Ξεπλύνετε το σωλήνα προσεκτικά. Διατηρήστε τη βαλβίδα ανοικτή κατά κατά την έκπλυση. Όταν θέτετε την αντλία σε λειτουργία, βεβαιωθείτε ότι η βαλβίδα στο σωλήνα είναι κλειστή ή ανοικτή το πολύ ατά 20. To υδραυλικό πλήγμα, που ακολουθεί την έναρξη λειτουργίας σε αντλίες υψηλών παροχών και πιέσεων, δημιουργεί πολύ μεγάλη ροπή στον δίσκο. Αυτό μπορεί να προκαλέσει ζημιά στους πείρους σύνδεσης ανάμεσα στο δίσκο και ον άξονα όταν η βαλβίδα είναι ανοιχτή κατά Η κατασκευή του παρεμβύσματος είναι δυναμικού φορτίου. Έτσι δεν χρειάζεται να σφίγγετε τους κοχλίες του παρεμβύσματος κατά τη συντήρηση.

9 2 LW 70 el 9 5 ΣΥΝΤΗΡΗΣΗ ΠΡΟΣΟΧΗ: Τηρείτε τα προληπτικά μέτρα ασφαλείας που αναφέρονται στην Ενότητα 1.8 πριν από την έναρξη της εργασίας! ΠΡΟΣΟΧΗ: Για λόγους ασφαλείας, οι πλάκες στήριξης ΠΡΕΠΕΙ πάντα να τοποθετούνται σύμφωνα με την Ενότητα Γενικά Οι βαλβίδες πεταλούδας τριπλού εκκέντρου δεν χρειάζονται τακτική συντήρηση. Αν, ωστόσο, απαιτηθεί συντήρηη της βαλβίδας, συνήθως επαρκούν ορισμένες απλές διαδικασίες συντήρησης. Οι αριθμοί εντός παρενθέσεων παραπέμπουν στον κατάλογο εξαρτημάτων και στην αναλυτική απεικόνιση της βαλίδας στην Ενότητα 9. ΣΗΜΕΙΩΣΗ: Αν στείλετε τη βαλβίδα στον κατασκευαστή για επισκευή, μην την αποσυναρμολογήσετε. Καθαρίστε προσεκτικά τ βαλβίδα και το εσωτερικό της. Για λόγους ασφαλείας, ενημερώστε τον κατασκευαστή σχετικά με τον τύπο του ρευστού μέσου που χρησιμοποιείται στη βαλβίδα. ΣΗΜΕΙΩΣΗ: Χρησιμοποιείτε πάντα γνήσια ανταλλακτικά, ώστε να διασφαλιστεί η σωστή λειτουργία της βαλβίδας. 5.2 Αφαίρεση της βαλβίδας από το σωλήνα ΠΡΟΣΟΧΗ: Μην αποσυναρμολογείτε τη βαλβίδα και μην την αφαιρείτε από τη σωλήνωση όταν η βαλβίδα βρίσκεται υπό πίεση! Είναι γενικά πιο ευχερής η αποσύνδεση του ενεργοποιητή και των βοηθητικών του διατάξεων (βλέπε Ενότητα 6) πιν από την αφαίρεση της βαλβίδας από το σωλήνα. Αν το συγκρότημα βαλβίδας είναι μικρό ή δύσκολα προσβάσιμο, είναι πιο εύκολο να αφαιρέσετε ταυτόχρονα ολόκληρο το συγκρότημα. Βεβαιωθείτε ότι η βαλβίδα δεν βρίσκεται υπό πίεση και ότι ο σωλήνας είναι άδειος. Βεβαιωθείτε ότι δεν υπάρχει κίνδυνος διαρροής του ρευστού μέσου στο τμήμα όπου πρόκειται να γίνει η συντήρηση. Η βαλβίδα πρέπει να εναι σε κλειστή θέση κατά την αφαίρεση. Υποστηρίξτε προσεκτικά τη βαλβίδα με ανυψωτικό μηχανισμό. Τοποθετήστε τα συρματόσχοινα με προσοχή και ξεβιδώστε τα μπουλόνια της φλάντζας του σωλήνα. Βεβαιωθείτε ότι τα συρματόσχοινα είναι τοποθετημένα σωστά. Ανυψώστε σωστά τη βαλβίδα (βλ. Εικ. 3). 5.3 Αντικατάσταση του παρεμβύσματος του στυπιοθλίπτη ΠΡΟΣΟΧΗ: Μην αποσυναρμολογείτε τη βαλβίδα και μην την αφαιρείτε από τη σωλήνωση όταν η βαλβίδα βρίσκεται υπό πίεση! Δακτύλιοι μορφής-v από PTFE χρησιμοποιούνται ως τυποποιημένα παρεμβύσματα στυπιοθλίπτη ενώ δακτύλιοι γραφίη χρησιμοποιύνται σε κατασκευές για εφαρμογές σε υψηλές θερμοκρασίες. Τυπικά η κατασκευή του παρεμβύσματς είναι δυναμικού φορτίου. To παρέμβυσμα του στυπιοθλίπτη (20) πρέπει να αντικαθίσταται αν υπάρχει διαρροή ακόμη και μετά την προτεινόμνη σύσφιγξη των εξαγωνικών περικοχλίων (25). Εικ. 10. Βεβαιωθείτε ότι η βαλβίδα δεν βρίσκεται υπό πίεση. Ξεσφίξτε τα περικόχλια (25) και αφαιρέστε τα δισκοειδή ελατήρια (T-ALuft) (43), τις πλάκες στήριξης (42) και το στυπιθλίπτη (9). Αφαιρέστε τους παλιούς δακτυλίους στεγανοποίησης (20). Οι επιφάνειες της οπής υποδοχής του στεγανοποιητικο δακτυλίου και του άξονα δεν πρέπει να υποστούν ζημιά. Δεν χρειάζεται να αντικαταστήσετε τον προστατευτικ δακτύλιο (22). Καθαρίστε to παρέμβυσμα του στυπιοθλίπτη και την οπή υποδοχής του δακτυλίου. Τοποθετήστε ένα καινούργιο σε παρεμβυσμάτων (δακτύλιοι V ή γραφίτη). Σπρώξτε τους δακτυλίους πάνω στον άξονα. Βεβαιωθείτε ότι δεν υπάρχον γρέζια στην σφηναύλακα που θα μπορούσαν να προκαλέσουν ζημιά στο παρέμβυσμα. Τοποθετήστε τον στυπιοθλίπτη. Τοποθετήστε τις πλάκες στήριξης με την ένδειξη UPSIDE (άνω πλευρά) στο πάνω μέρος (βλ. Εικ. 10). Τοποθέτηση της πλάκας στήριξης Τοποθετήστε τα σετ δισκοειδών ελατηρίων. Τοποθετήστε τα περικόχλια στα μπουλόνια. Προσυμπιέστε το παρέμβυσμα του στυπιοθλίπτη συσφίγγοντας τα περικόχλια με ένα εργαλείο έως ότου τα δισκοειδή ελατήρια να έχουν τιμή συμπίεσης (h 1 h 2 ) όπως αναφέρεται στον Πίνακα 5. Πραγματοποιήστε κύκλους λειτουργίας με τη βαλβίδα. Το κατάλληλο εύρος της κίνησης είναι περίπου 80%. Δεν είναι απαραίτητο το πλήρες κλείσιμο ή άνοιγμα της βαλβίδας κατά τη διάρκεια της λειτουργίας της.

10 10 2 LW 70 el Ξεσφίξτε τα περικόχλια και τα δισκοειδή ελατήρια. Μετρήστε το ύψος 1 των δισκοειδών ελατηρίων και χρησιμοποιήσετε αυτές τις τιμές ως βάση για τον προσδιορισμό του τελικού ύψους των ελατηρίων (στην συμπιεσμένη κατάσταση). Εγκαταστήστε εκ νέου τα δισκοειδή ελατήρια και σφίξτε τα περικόχλια με το εργαλείο. Σφίξτε τα περικόχλια μχρι να επιτευχθεί η τιμή ρύθμισης της συμπίεσης (h 1 h 2 ) των δισκοειδών ελατηρίων, βλέπε Πίνακα 5. Πίνακας 6. Σύσφιξη παρεμβύσματος στυπιοθλίπτη LW6L, LG6L, LW7L, LG7L LW8M, LG8M, LW5M, LG5M Διάμετρος σετ ελατηρίων Αν η διαρροή συνεχίζεται όταν η βαλβίδα βρίσκεται υπό πίεση, σφίξτε εκ νέου τα περικόχλια αλλά μην υπερβείτε τις τιμές του Πίνακα 5 κατά 50% ή μην συμπιέσετε πλήρως τα δισκοειδή ελατήρια. 5.4 Διαρροή βαλβίδας Σπείρωμα Συμπίεση (h 1 h 2 ), mm Υλικό στεγανοποιητικού δακτυλίου DN DN mm M Γραφίτης PTFE + PTFE M , 125, , M M M M M M M , M Εικ. 11. dia h 2 disc spring set (44) packing (20) V-ring set or graphite packing anti-extrusion ring (22) h 1 Στεγανωτικό παρέμβυσμα στυπιοθλίπτη stud (24) hexagon nut (25) retainer plate (42) gland (9) Η διαρροή στη βαλβίδα δεν προκαλείται πάντα από ένα κατεστραμμένο δακτύλιο έδρας ή δίσκο. Μπορεί επίσης να οφείλεται στο γεγονός ότι ο δίσκος δε βρίσκεται στην κλειστή θέση. Ελέγξτε τη θέση του ενεργοποιητή σε σχέση με τη βαλβίδα. Οι κοχλίες μπορεί να είναι χαλαροί ή το στήριγμα κατεστραμμένο. Ελέγξτε τη ρύθμιση στην κλειστή θέση (βλ. Ενότητα 6.4). Η παράλληλη με το δίσκο γραμμή σήμανσης στην κεφαλή του άξονα της βαλβίδας υποδεικνύει την κατά προσέγγιση κλειστή θέση του δίσκου (βλ. Εικ. 12). Κρουστικά πλήγματα πίεσης ενδέχεται να προκαλέσουν χαλάρωση της σύνδεσης μεταξύ δίσκου και άξονα. Κατά συέπεια, ο άξονας κινείται ενώ ο δίσκος παραμένει σταθερός και δεν κλείνει τελείως. Αν δεν διαπιστώσετε την αιτία της διαρροής μετά τις παραπάνω ενέργειες, πρέπει να αποσυναρμολογήσετε τη βαλβίδα και να αντικαταστήσετε τα εξαρτήματα. Εικ Αντικατάσταση του δακτυλίου έδρας Ανοικτή και κλειστή θέση της βαλβίδας ΠΡΟΣΟΧΗ: Μην αποσυναρμολογείτε τη βαλβίδα και μην την αφαιρείτε από τη σωλήνωση όταν η βαλβίδα βρίσκεται υπό πίεση! Εικ. 13. ανοιχτή κλειστή Βεβαιωθείτε ότι η βαλβίδα δεν βρίσκεται υπό πίεση. Αφαιρέστε τη βαλβίδα από το σωλήνα. Η βαλβίδα πρέπει να είναι σε κλειστή θέση κατά την αφαίρεση. Τηρήστε τις μεθόδους ανύψωσης που αναφέρονται στην Ενότητα 3. Αφαιρέστε το δακτύλιο σύσφιξης (2) ξεβιδώνοντας τους κοχλίες (27). Αφαιρέστε την παλιά τσιμούχα του σώματος (19) και το δακτύλιο έδρας (4). Αντικαταστήστε το δακτύλιο έδρας αν έει φθαρεί. Καθαρίστε όλες τις επιφάνειες των εδρών και ελέγξτε την επιφάνεια του δακτυλίου έδρας. Τοποθέτηση της τσιμούχας σώματος Ελέγξτε επίσης την κατάσταση του δίσκου. Οι κατεστραμμένοι δίσκοι πρέπει να αντικαθίστανται (βλ. Ενότητα 5.6).

11 2 LW 70 el 11 Ελέγξτε την κατάσταση της σύνδεσης με πείρους (βλ. Ενότητα 5.6). Επισκευάστε την αν είναι απαραίτητο (βλ. Ενόττα 5.6). Τοποθετήστε μια καινούργια, αυτοκόλλητη τσιμούχα σώματος (19) στο σώμα. Η επιφάνεια πρέπει να είναι καθαρή κι να μην έχει γράσα. Χειριστείτε τα άκρα της τσιμούχας σύμφωνα με την Εικ. 13. Ψεκάστε μια λεπτή στρώση ξηρού λιπαντικού υγρού, π.χ. Molykote 321R ή άλλου αντίστοιχου, στην αυλάκωση της έδρας κι στις επιφάνειες του δακτυλίου σύσφιξης και του δακτυλίου έδρας. Κεντράρετε το δακτύλιο έδρας (4) προσεκτικά στην αυλάκωσή του και περιστρέψτε το δίσκο για να διατηρήσετε εαφρή επαφή με την έδρα. Τοποθετήστε το δακτύλιο σύσφιξης και σφίξτε ελαφρά τους κοχλίες (27). Γυρίστε το δίσκο ώστε να ανοίξει λίγο και τραβήξτε τον πίσω, ώστε η έδρα να εφαρμόσει σωστά στη θέση της. Σφίξτε τους κοχλίες (27) σταυρωτά και ομοιόμορφα. Οι συνιστώμενες τιμές ροπής για τους κοχλίες παρατίθενται στον Πίνακα 6. Μια ανομοιόμορφα σφιγμένη φλάντζα ενδέχεται να προκαλέσει ζημιά στο δακτύλιο της έδρας. Οι κφαλές των κοχλιών πρέπει να είναι χαμηλότερα από την επιφάνεια της φλάντζας στις βαλβίδες με πτερύγια. Βγάλτε τους πείρους. Αποσυναρμολογήστε το παρέμβυσμα στυπιοθλίπτη συμπεριλαμβάνοντας τον προστατευτικό δακτύλιο προστασίας (22) και το δακτύλιο ελάσματος (21) σύμφωνα με την Ενότητα 5.3. Αποσυνδέστε τους κοχλίες (26) και την τυφλή φλάντζα (10) και αφαιρέστε το παρέμβυσμα (18). Τοποθετήστε λωρίδες ελαστικού ή άλλο προστατευτικό υλικό ανάμεσα στο άκρο του δίσκου και το σώμα και αφαιρέστε τους άξονες (βλ. Εικ. 15). Εικ. 14. Διάτρηση των πείρων Πίνακας 7. Ροπή κοχλία δακτυλίου σύσφιξης Κοχλίας Ροπή, Nm M6 9 M8 16 M10 25 M12 37 M14 50 M16 70 Ελέγξτε τη θέση μεταξύ δακτυλίου έδρας και δίσκου. Η βαλβίδα κλείνει δεξιόστροφα (βλ. Εικ. 12). Τοποθετήστε τον ενεργοποιητή στη βαλβίδα. Ρυθμίστε το όριο κλειστής θέσης και ελέγξτε το όριο ανοικτής θέσης (βλ. Ενότητα 6.4). 5.6 Αντικατάσταση του δίσκου, των αξόνων και των εδράνων Αποσυναρμολόγηση της βαλβίδας Η σύνδεση του δίσκου με πείρους πρέπει να ανοιχτεί με τρυπάνι για αλλαγή του δίσκου (3), των αξόνων (11, 12) και των εδράνων (15, 16). Αφαιρέστε τη βαλβίδα από το σωλήνα και τον ενεργοποιητή από τη βαλβίδα. Αφαιρέστε το δακτύλιο σύσφιξης (2) και το δακτύλιο έδρας (4) σύμφωνα με την Ενότητα 5.4. Τοποθετήστε τη βαλβίδα σε οριζόντια θέση πάνω σε μια σκληρή επιφάνεια, έτσι ώστε η επίπεδη πλευρά του δίσκου να εφάπτεται στην επιφάνεια (βλ. Εικ. 14). Ανοίξτε με τρυπάνι τις οπές προσεκτικά στο κέντρο των πείρων (14). Επιλέξτε ένα τρυπάνι κατά 0,2-0,5 mm μικρότερο από τη διάμετρο του πείρου. Διανοίξτε τις οπές σε βάθος, αλλά χωρίς να ακουμπήσετε το δίσκο. Εικ. 15. Προστασία του δίσκου κατά την αποσυναρμολόγηση και συναρμολόγηση Αφαιρέστε τα έδρανα (15, 16). Καθαρίστε και ελέγξτε όλα τα μέρη προσεκτικά. 5.7 Συναρμολόγηση της βαλβίδας Αντικαταστήστε τα φθαρμένα εξαρτήματα με καινούργια. Συνδέστε τον δίσκο με τον άξονα εκ των προτέρων. Σε περίπτωση που οι οπές των πείρων καταστράφηκαν κατά την αφαίρεση των παλιών πείρων, μπορούν να διανοιχτούν για μεγαλύτερο μέγεθος πείρων. Απομακρύνετε τυχόν γρέζα από τους άξονες. To υλικό των εδράνων στις τυποποιημένες βαλβίδες είναι πλέγμα ανοξείδωτου χάλυβα εμποτισμένου με PTFE. Τα έδρανα για τις βαλβίδες υψηλών θερμοκρασιών (κατασκευές Ν και Η) είναι από κράμα κοβαλτίου και τοποθετούνται στο σώμα των βαλβίδων μαζί με τους άξονες. Τοποθετήστε τα έδρανα στο σώμα (βλ. Εικ. 16). Κατασκευή για υψηλές θερμοκρασίες:τοποθετήστε το έδρανο στον άξονα. Ψεκάστε μια λεπτή στρώση ξηρού λιπαντικού υγρού, π.χ. Molykote 321R ή άλλου αντίτοιχου, στην εσωτερική επιφάνεια του αντιτριβικού δακτυλίου και στην αυλάκωση έδρασης του άξονα. Πιέστε τν αντιτριβικό δακτύλιο με ένα δακτύλιο

12 12 2 LW 70 el σύσφιγξης στην αυλάκωση έδρασης του άξονα και προσαρμόστε τα έδρανα στον άξονα προσεκτικά, στο εσωτερικό του σώματος μέσω του δακτυλίου σύσφιγξης (βλ. Εικ. 17). Τοποθετήστε το δίσκο σε οριζόντια θέση πάνω σε μια επιφάνεια, έτσι ώστε η επίπεδη πλευρά του δίσκου να εφάπεται με την επιφάνεια. Ανασηκώστε το σώμα γύρω από το δίσκο έτσι ώστε οι οπές του άξονα να ευθυγραμμιστούν ε τις οπές στο δίσκο. Προστατέψτε το δίσκο (βλ. Εικ. 15). Πιέστε τους άξονες στις οπές του δίσκου. Ευθυγραμμίστε τις οπές των πείρων. Η θέση του άξονα (11) σε σχέση με το δίσκο πρέπει να είναι όπως στην Εικ. 12. Εικ. 16. Τοποθέτηση τυποποιημένων εδράνων Εικ. 18. Πρεσάρισμα των πείρων Τοποθετήστε το παρέμβυσμα (18) και την τυφλή φλάντζα (10). Οι κοχλίες της τυφλής φλάντζας πρέπει να συσφίγγοντι ομοιόμορφα. Μια φλάντζα χωρίς ομοιόμορφη σύσφιγξη θα προκαλέσει ζημιά στην έδρα. Τοποθετήστε το δακτύλιο έδρας. Βλ. λεπτομέρειες στην Ενότητα 5.5. Τοποθετήστε την τσιμούχα του σώματος (19) και το δακτύλιο σύσφιξης (2). Βλ. λεπτομέρειες στην Ενότητα 5.5. Τοποθετήστε το παρέμβυσμα του στυπιοθλίπτη (βλ. Ενότητα 5.3). Ελέγξτε τη γραμμή επαφής μεταξύ του δακτυλίου έδρας και του δίσκου (βλ. Εικ. 12). 6 ΑΠΟΣΥΝΔΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ TOY ΕΝΕΡΓΟΠΟΙΗΤΗ 6.1 Γενικά ΠΡΟΣΟΧΗ: Κατά το χειρισμό της βαλβίδας ή του συγκροτήματος βαλβίδας, λαμβάνετε υπόψη το βάρος τους! Εικ. 17. Τοποθέτηση μεταλλικών εδράνων ΣΗΜΕΙΩΣΗ: Χρησιμοποιείτε μόνο πείρους που παρέχονται από τον κατασκευαστή! ΣΗΜΕΙΩΣΗ: Οι πείροι πρέπει να πιεστούν με αρκετή δύναμη, ώστε να παραμορφωθούν και η σύνδεση να είναι ασφαλής. Κατά τη διάρκεια της τοποθέτησης των πείρων, στηρίξτε το δίσκο καλά σε οριζόντια θέση. Ωθήστε τους καινούργιους πείρους στις οπές και πιέστε τους με πρέσα για να πάρουν την τελική μορφή τους (βλ. Εικ. 18). Χρησιμοποιήστε ένα εργαλείο μικρότερο από την διάμετρο του πείρου. Βλ. Πίνακα 7 για τις δυνάμεις. Πίνακας 8. Πρεσάρισμα των πείρων, δυνάμεις Διάμετρος πείρου, mm Δύναμη, kn Διάμετρος πείρου, mm Δύναμη, kn ΠΡΟΣΟΧΗ: Ο ενεργοποιητής δεν πρέπει να αφαιρείται από τη βαλβίδα σε σωλήνα υπό πίεση λόγω δυναμικής ροπής! ΠΡΟΣΟΧΗ: Μην αφαιρείτε έναν ενεργοποιητή με επαναφορά ελατηρίου, εκτός και αν ένας κοχλίας τέρματος συγκρατεί τη δύναμη του ελατηρίου! ΣΗΜΕΙΩΣΗ: Μην περιστρέφετε το δίσκο περισσότερο από 90 διότι μπορεί να προκληθεί ζημιά στην έδρα. Η βαλβίδα είναι κατασκευασμένη έτσι ώστε ο δίσκος να λειτουργεί μόνο μεταξύ ΣΗΜΕΙΩΣΗ: Πριν την αποσυναρμολόγηση, προσέξτε τη θέση της βαλβίδας σε σχέση με τον ενεργοποιητή και το ρυθμιστή θέση/οριακό διακόπτη, ώστε να μπορέσετε να επανασυναρμολογήσετε το συγκρότημα σωστά. Ο ενεργοποιητής είναι εγκαταστημένος στη βαλβίδα από το εργοστάσιο και οι κοχλίες τέρματος ορίου διαδρομής είναι ρυθμισμένοι εκ των προτέρων.

13 2 LW 70 el Αποσύνδεση ενεργοποιητών σειράς Β1 Αποσυνδέστε τον ενεργοποιητή από την πηγή τροφοδοσίας του αποσυνδέστε το σωλήνα παροχής αέρα και τα καλώια σήματος ελέγχου ή τους σωλήνες από τις συνδέσεις τους. Εικ. 19. Ξεβιδώστε τους κοχλίες του στηρίγματος. Αφαιρέστε τον ενεργοποιητή χρησιμοποιώντας έναν κατάλληλο εξολκέα. Μπορείτε να παραγγείλετε το σωστό εργλείο από τον κατασκευαστή (βλ. Εικ. 19). Αφαιρέστε το στήριγμα και το σύνδεσμο, αν υπάρχει. Πρεσάρισμα των πείρων 6.3 Αποσύνδεση ενεργοποιητών EC και EJ Αποσυνδέστε τον ενεργοποιητή από την πηγή τροφοδοσίας του αποσυνδέστε το σωλήνα παροχής αέρα και τα καλώια σήματος ελέγχου ή τους σωλήνες από τις συνδέσεις τους. Αποσυνδέστε πρώτα το ρυθμιστή θέσης, ή όποιο άλλο βοηθητικό εξάρτημα, από τον ενεργοποιητή, και αφαιρέστε την πλάκα σύνδεσης από τον κινητήριο άξονα. Στη συνέχεια, χαλαρώστε τον αντιτριβικό δακτύλιο περιστρέφοντα αριστερόστροφα τον κοχλία σύσφιγξης. Ο κοχλίας σύσφιγξης λειτουργεί επίσης ως εξολκέας. Συνιστάται ιδιαιτέρως η χρήση ενός κατάλληλου αντιτριβικού δακτυλίου από το σετ εργαλείων H μεταξύ του κοχλία σύσφιξης (I) και του κινητήριου άξονα. Οι διαστάσεις του αντιτριβικού δακτυλίου δίνονται στον Πίνακα 8. Τέλος, αφαιρέστε τον ενεργοποιητή από τη βαλβίδα, αφού έχετε αφαιρέσει τους κοχλίες που συγκρατούν τον ενεγοποιητή σε αυτήν. Πίνακας Τοποθέτηση ενεργοποιητή σειράς Β1 Γυρίστε τη βαλβίδα στην κλειστή θέση πριν τοποθετήσετε τον ενεργοποιητή. Καθαρίστε τον άξονα και την οπή υποδοχής του άξονα και απομακρύνετε τυχόν γρέζια που μπορεί να εμποδίσουν η συναρμολόγηση. Προστατέψτε τις επιφάνειες συνένωσης από τη διάβρωση, π.χ. με Cortec VCI 369. Αν απαιτείται αντιτριβικός δακτύλιος ανάμεσα στην οπή άξονα ενεργοποιητή και τον άξονα της βαλβίδας, τοποετήστε πρώτα το δακτύλιο στην οπή άξονα του ενεργοποιητή. Η σφηναύλακα της βαλβίδας βρίσκεται στην αντίθετη πλευρά από την επίπεδη πλευρά του δίσκου. Η οπή άξονα του ενεργοποιητή έχει δύο σφηναύλακες με διαφορά 90. Για τον ενεργοποιητή κυλίνδρου διπλής ενέργειας, B1C, και τον ενεργοποιητή κυλίνδρου με επαναφορά ελατηρίου, B1J (κλείσιμο μέσω ελατηρίου), επιλέξτε την σφηναύλακα με την οποία το έμβολο βρίσκεται στην ανώτερη θέση του (στο άνω άκρο του κυλίνδρου) όταν η βαλβίδα είναι κλειστή. Στον ενεργοποιητή κυλίνδρου με επαναφορά ελατηρίου B1JA (άνοιγμα μέσω ελατηρίου), επιλέξτε την σφηναύλακα με την οποία το έμβολο βρίσκεται στην κατώτερη θέση του όταν η βαλβίδα είναι ανοικτή. Βεβαιωθείτε με οπτικό έλεγχο ότι ο ενεργοποιητής είναι τοποθετημένος σωστά σε σχέση με τη βαλβίδα. Σφίξτε λους τους κοχλίες σύσφιγξης όσο το δυνατόν πιο γερά. Ρυθμίστε τους κοχλίες τέρματος στην κλειστή θέση Διαστάσεις αντιτριβικού δακτυλίου Ενεργοποιητής Εξωτερική διάσταση (mm) Εσωτερική διάσταση (mm) Ύψος (mm) EC/EJ05 24,5 12,5 15 EC/EJ07 24,5 16,5 32,75 EC/EJ10 24,5 20,5 45 EC/EJ12 (βλ. Ενότητα 6.7). Η γωνία ανοίγματος σε μια βαλβίδα ελέγχου μπορεί να περιορίζεται από έναν κοχλία τέρματος στις 80. Η γωνία νοίγματος μιας βαλβίδας διακοπής παροχής είναι 90. Όταν απαιτείται προέκταση του άξονα, συμβουλευτείτε τον κατασκευαστή της βαλβίδας σχετικά με το μέγεθος τς προέκτασης. Εικ. 20. Αποσύνδεση ενεργοποιητών EC/EJ 6.5 Εγκατάσταση ενεργοποιητών EC και EJ Ο ενεργοποιητής συνδέεται με το στήριγμα μέσω επιφάνειας τοποθέτησης που πληροί τις απαιτήσεις του προτύπου ISO Ο ενεργοποιητής προσαρμόζεται στον άξονα της βαλβίδας με ξεχωριστό αντιτριβικό δακτύλιο. Ο αντιτριβικός δακτύλιος (II + II) είναι ένας διμερής κωνικός δακτύλιος που συσφίγγεται σταθερά με έναν κοχλία σύσφιγης (I) γύρω από τον άξονα της βαλβίδας.

14 14 2 LW 70 el Κοχλίας τέρματος για κλειστή θέση Πίεση ανοίγματος Πίεση κλεισίματος Κοχλίας τέρματος για ανοικτή θέση Σφηναύλακες κατά DIN στη σχισμή του αντιτριβικού δακτυλίου Εικ. 21. Τοποθετήστε τον αντιτριβικό δακτύλιο και τον κοχλία σύσφιξης από την πλευρά τοποθέτησης του ενεργοποιητή, σύμφωνα με την Εικ. 23. Εισάγετε τους κυλινδρικούς πείρους (III) στις υποδοχές του αντιτριβικού δακτυλίου, οι είροι πρέπει να τοποθετηθούν στις αντίστοιχες υποδοχές στον ενεργοποιητή κατά τη σύσφιξη. Πριν την τοποθέτηση του αντιτριβικού δακτυλίου και του κοχλία σύσφιγξης, απομακρύνετε τυχόν ακαθαρσίες, όπως υπολείμματα κόλλας, από τα σπειρώματα του κοχλία σύσφιγξης, και απλώστε προσεκτικά στα σπειρώματα κόλλα Loctite 243 ή άλλη παρόμοια, όπως φαίνεται στην Εικ. 23. Περιστρέψτε τον κοχλία σύσφιγξης από το εσωτερικό του άξονα του ενεργοπιητή χρησιμοποιώντας κατάλληλο εξαγωνικό κλειδί, Εικ. 23. Πριν την εγκατάσταση, πρέπει να ελέγξετε τη σωστή θέση του άξονα της βαλβίδας. Στην περίπτωση αντιτριβικού δακτυλίου τύπου σφήνας υπάρχουν τέσσερις σφηναύλακες, δύο από τις οποίες προορίζονται για βαλβίδες με σφήα κατά DIN και δύο για άξονες βαλβίδας με σφήνα κατά ANSI. Η σφηναύλακα κατά DIN βρίσκεται στη σχισμή ανάμεσα στα δύο μισά του αντιτριβικού δακτυλίου, και η σφηναύλακα κατά ANSI βρίσκεται στο μέσο του ενός μισού του αντιτρβικού δακτυλίου. Στην Εικ. 22 φαίνεται η θέση της σφηναύλακας όταν ο ενεργοποιητής είναι στην κλειστή θέση. Η ανοικτή ή κλειστή θέση του ενεργοποιητή διακρίνεται είτε χρησιμοποιώντας πεπιεσμένο αέρα, βλέπε Εικ. 20, είτε ελέγχοντας τη θέση του δείκτη στο άκρο του κινητήριου άξονα. Ο ενεργοποιητής είναι κλειστός όταν ο δείκτης στην πλάκα σύνδεσης είναι εγκάρσιος προς την κατεύθυνση του κύριου άξονα του ενεργοποιητή. Συνδέσεις ενεργοποιητή Στον αντιτριβικό δακτύλιο με σύνδεση κεφαλής με λάμα ο έλεγχος της ορθής θέσης είναι ευκολότερος. Χρησιμοποιήστε το δείκτη στο άκρο του κινητήριου άξονα για να δείτε την ορθή θέση. Τοποθετήστε τον ενεργοποιητή στο στήριγμα της βαλβίδας με τέσσερις κοχλίες. Θα πρέπει να χαλαρώσετε τον κοχλία σύσφιγξης του αντιτριβικού δακτυλίου πριν την τοποθέτηση, ώστε ο άξονας να εγκατασταθεί εύκολα στον ενεργοποιητή. Η κατασκευή του ενεργοποιητή επιτρέπει την αξονική μετακίνηση του κινητήριου άξονα. Πριν από τη σύσφιγξη του κοχλία, ελέγξτε αν ο κινητήριος Εικ. 22. ΕΝΕΡΓΟΠΟΙΗΤΗΣ ΣΤΗΝ ΚΛΕΙΣΤΗ ΘΕΣΗ Εικ. 23. Θέσεις σφηναυλάκων στον ενεργοποιητή Loctite 225 ή άλλο παρόμοιο Σφηναύλακες κατά ANSI στο μέσο του αντιτριβικού δακτυλίου Σφήνα Τοποθέτηση κωνικού αντιτριβικού δακτυλίου άξονας βρίσκεται στην άνω θέση της αξονικής του μετακίνησης, η οποία είνι η φυσιολογική του θέση (θέση τοποθέτησης που φαίνεται στην Εικ. 23). Ο έλεγχος αυτός είναι σημαντικός, καθώ κατά τη σύσφιγξη του κοχλία ο άξονας του ενεργοποιητή πέφτει ελαφρώς προς τα κάτω. Μπορείτε να παρατηρήσεε και να μετρήσετε την αξονική μετακίνηση του κινητήριου άξονα πριν την τοποθέτηση στη βαλβίδα. Ο κινητήριος άξονας του ενεργοποιητή βρίσκεται στην άνω θέση όταν η άνω επιφάνειά του συμφωνεί με τα στοιχεία του Πίνακα 9 (βλ. Εικ. 23). Ο κινητήριος άξονας θα τοποθετηθεί αυτόματα στη σωστή θέση, μόλις σφιχτεί ο κοχλίας σύσφιγξης, εφόσον χρησμοποιηθεί το εργαλείο εγκατάστασης (βλ. Εικόνα 23). To εργαλείο εγκατάστασης συνδέεται αντί για την πλάκα σύνδεσης χρησιμοποιώντας τους κοχλίες Μ4 με τον κινητήριο άξονα στην άνω θέση (πριν από την εγκατάσταση της βαβίδας). Σφίξτε τους κοχλίες με τέτοιο τρόπο, ώστε η σύσφιγξη με το εργαλείο να εκτελείται στην άνω επιφάνει του περιβλήματος. Εγκαταστήστε τον ενεργοποιητή στη βαλβίδα και τοποθετήστε τους συνδετικούς κοχλίες κανονικά. Τέλος, σφίξτε τον κοχλία σύσφιγξης σύμφωνα με τον Πίνακα 9. Η απαιτούμενη ροπή σύσφιγξης αναγράφεται επίσης σε μια πλάκ κοντά στον κινητήριο άξονα στο περίβλημα του ενεργοποιητή. To εργαλείο εγκατάστασης αφαιρείται και ξανατοποθετείται η πλάκα σύνδεσης. Αν η σύσφιγξη της σύνδεσης δεν εκτελεστεί σωστά, η βαλβίδα ενδέχεται να παρουσιάσει δυσλειτουργία.

15 2 LW 70 el 15 Τέλος, οι ακραίες θέσεις της βαλβίδας ρυθμίζονται με τους κοχλίες τέρματος στα άκρα του ενεργοποιητή. Η θέση των κοχλίων για τη ρύθμιση της Κλειστής και Ανοικτής θέσης της βαλβίδας επισημαίνονται με γράμματα στα άρα του περιβλήματος του ενεργοποιητή (βλ. Εικόνα 21). Εργαλείο Ενεργοποιητές που δεν εμπεριέχονται στους πίνακες Κλείστε τη βαλβίδα με βάση τη ροπή Mc που αναφέρεται στον πίνακα και ρυθμίστε τα τέρματα ανάλογα. Προσέξτε τν αυξημένη ροπή που δημιουργείται από τον ενεργοποιητή όταν η βαλβίδα είναι κλειστή. ΣΗΜΕΙΩΣΗ: Η Metso Automation δεν αναλαμβάνει καμία ευθύνη για τη συμβατότητα ενεργοποιητών που δεν εγκαθίστανται από την ίδα. Εικ. 24. Πίνακας 10. Σύσφιγξη κωνικού αντιτριβικού δακτυλίου Επιφάνειες τοποθέτησης, κοχλίες σύσφιγξης και διάκενο κινητήριου άξονα Μέγεθος Τοποθέτηση Σπείρωμα Σφήνα Nm ~X άνω θέση (mm) ~X κάτω θέση (mm) EC/EJ05 F05 M EC/EJ07 F07 M EC/EJ10 F10 M EC/EJ12 F12 M EC/EJ14 F14 M Αποσύνδεση και τοποθέτηση άλλων τύπων ενεργοποιητή Ανατρέξτε στο εγχειρίδιο του ενεργοποιητή για λεπτομέρειες Αλλαγή της θέσης τοποθέτησης ΠΡΟΣΟΧΗ: Ο ενεργοποιητής δεν πρέπει να αφαιρείται από τη βαλβίδα σε σωλήνα υπό πίεση λόγω δυναμικής ροπής! Αφαιρείτε πάντα τον ενεργοποιητή από τον άξονα της βαλβίδας, πριν τον τοποθετήσετε σε άλλη σφηναύλακα. Επααρυθμίστε το όριο κλειστής θέσης όπως υποδεικνύεται. Σε περίπτωση χειροκίνητης λειτουργίας, η βαλβίδα πρέπει να κλείνει όταν ο χειροτροχός περιστρέφεται δεξιόστροφα. Σε κύλινδρο διπλής ενέργειας, το έμβολο πρέπει να βρίσκεται στην άνω θέση του κυλίνδρου όταν η βαλβδα είναι κλειστή. Σε αυτήν τη θέση ο ενεργοποιητής δημιουργεί τη μέγιστη ροπή. Μην περιστρέφετε το δίσκο περισσότερο από 90 διότι μπορεί να προκληθεί ζημιά στην έδρα. 6.7 Ρύθμιση κοχλία τέρματος Γενικά Κλείστε τη βαλβίδα πεταλούδας τριπλού εκκέντρου με μεταλλική έδρα περιστρέφοντας το δίσκο με ροπή προς την έδρα. Επιλέξτε την τιμή της ροπής από τους Πίνακες 11 και 12 για να ρθμίσετε τον κοχλία τέρματος στην κλειστή θέση του ενεργοποιητή. Προσπαθήστε να μην υπερβείτε τις αναγραφόμενες τιμές, διότι η υπερβολική ροπή θα προκαλέσει καταπόνηση στην έδρα και το σύνδεσμο ανάμεσα στο δίσκο και τον άξονα. Επαναπροσαρμόζετε πάντα τον κοχλία τέρματος όταν αντικαθιστάτε την έδρα και μετά την εγκατάσταση του ενεργοποιητή. Εικ Ενεργοποιητής κυλίνδρου διπλής ενέργειας B1C Αλλαγή της θέσης τοποθέτησης Εφαρμόστε την πίεση διακοπής παροχής Pc που αναφέρεται στον πίνακα στη σύνδεση αέρα στη βάση του κυλίνδρου. Αφού αφαιρέσετε τον κοχλία τέρματος, ελέγξτε μέσα από την οπή της σύνδεσης αέρα αν το έμβολο ακουμπά στο άκο του κυλίνδρου. Αν ναι, χαλαρώστε τους κοχλίες του στηρίγματος και περιστρέψτε τον ενεργοποιητή δεξιόστρφα, για να αυξήσετε το περιθώριο ρύθμισης. Περιστρέψτε τον κοχλία τέρματος κλειστής θέσης μέχρι να ακουμπήσει στο έμβολο και, έπειτα,

16 16 2 LW 70 el περιστρέψτε αντίθετα κατά 1/4 της στροφής και ασφαλίστε. Ένας δακτύλιος κυκλικής διατομής χρησιμοποιείται για τη στεγανοποίηση του κοχλία τέρματος. Ένας πολύ μακρύς κοχλίας είναι απαραίτητος για γωνίες ανοίγματος < άνω των 80. Κοχλίας τέρματος για την κλειστή θέση Κοχλίας τέρματος για την κλειστή θέση Κοχλίας τέρματος για την ανοικτή θέση Κοχλίας τέρματος για την ανοικτή θέση Εικ. 26. Ενεργοποιητής κυλίνδρου, σειρά B1C Ενεργοποιητής διαφράγματος διπλής ενέργειας EC Ακολουθήστε τις οδηγίες που παρέχονται στην Ενότητα Βλ. επίσης Εικ Ενεργοποιητής κυλίνδρου με επιστροφή ελατηρίου Β1J "Κλείσιμο μέσω ελατηρίου" Πριν την τοποθέτηση του κυλίνδρου, βιδώστε τελείως τον κοχλία τέρματος στην κλειστή θέση. Η ένδειξη στον πίνακα "*) ελατήριο" σημαίνει ότι η ροπή που δημιουργείται από το ελατήριο δεν υπερβαίνει τη μέγιστη επιτρεπόμενη ροπή κλεισίματος Mc. Διαφορετικά, εφαρμόστε την πίεση Pc που αναφέρεται στον πίνακα στη ύνδεση αέρα στο άκρο του κυλίνδρου αντίρροπα προς την δύναμη του ελατηρίου. Ο κοχλίας τέρματος δεν πρέπει να αφαιρείται όταν ο κύλινδρος βρίσκεται υπό πίεση!ανοίξτε τον κοχλία τέρματος μέχρι να μην ακουμπά στο έμβολο. Περιστρέψτε τον κοχλία τέρματος κλειστής θέσης μέχρι να ακουμπήσει στο έμβολο και, έπειτα, περιστρέψτε αντίθετα κατά 1/4 της στροφής και ασφαλίστε. Ένας δακτύλιος κυκλικής διατομής χρησιμοποιείται για τη στεγανοποίηση του κοχλία τέρματος. Μετά τη ρύθμιση, ελέγξτε το περιθώριο ρύθμισης μέσα από την οπή σύνδεσης αέρα. To έμβολο δεν πρέπει να έρχεται σε επαφή με το άκρο του κυλίνδρου. Αν είναι απαραίτητο, αυξήστε το περιθώριο χαλαρώνοντας τους κοχλίες το στηρίγματος και περιστρέφοντας τον ενεργοποιητή δεξιόστροφα. Ένας πολύ μακρύς κοχλίας είναι απαραίτητος για γωνίες ανοίγματος < άνω των 80. Εικ. 27. Ενεργοποιητής κυλίνδρου, σειρά B1J Ενεργοποιητής κυλίνδρου με επιστροφή ελατηρίου Β1JA "Άνοιγμα μέσω ελατηρίου" Όταν ο ενεργοποιητής δεν βρίσκεται υπό πίεση, η βαλβίδα είναι ανοικτή. Ξεβιδώστε τον κοχλία τέρματος ορίου κλεισίματος (περίβλημα ενεργοποιητή). Εφαρμόστε την πίεση διακοπής παροχής Pc που αναφέρεται στον πίνακα στη σύνδεση αέρα στο άκρο του πυθμένα του κυλίνδρου αντίρροπα προς την δύναμη του ελατηρίου για να κλείσετε τη βαλβίδα. Ελέγξτε μέσα από την οπή του κοχλία τέρματος αν το έμβολο δεν ακουμπά στο άνω άκρο του κυλίνδρου. Αν ναι, χαλαρώστε τους κοχλίες του στηρίγματος και περιστρέψτε τον ενεργοποιητή δεξιόστροφα, για να αυξήσετε το περιώριο ρύθμισης. Περιστρέψτε τον κοχλία τέρματος κλειστής θέσης μέχρι να ακουμπήσει στο έμβολο και, έπειτα, περιστρέψτε αντίθετα κατά 1/4 της στροφής και ασφαλίστε. Ένας δακτύλιος κυκλικής διατομής χρησιμοποιείται για τη στεγανοποίηση του κοχλία τέρματος. Ένας πολύ μακρύς κοχλίας είναι απαραίτητος για γωνίες ανοίγματος < άνω των 80. Εικ. 28. Κοχλίας τέρματος για την κλειστή θέση Κοχλίας τέρματος για την ανοικτή θέση Ενεργοποιητής κυλίνδρου, σειρά B1JΑ Ενεργοποιητής διαφράγματος με επαναφορά ελατηρίου EJ "Κλείσιμο μέσω ελατηρίου" Ακολουθήστε τις οδηγίες που παρέχονται στην ενότητα Βλ. επίσης Εικ. 21. "Άνοιγμα μέσω ελατηρίου" Ακολουθήστε τις οδηγίες που παρέχονται στην ενότητα Βλ. επίσης Εικ. 21.

17 2 LW 70 el Ενεργοποιητής σειράς Μ Κλείστε τη βαλβίδα σύμφωνα με την αρχική ροπή Μ1 (ροπή χειροτροχού) που αναφέρεται στους Πίνακες 11 και 12. Περιστρέψτε τον κοχλία τέρματος κλειστής θέσης μέχρι να ακουμπήσει στον σύνδεσμο και έπειτα περιστρέψτε αντίθετα κατά 1/4 της στροφής και ασφαλίστε με Loctite Ηλεκτρικό στοιχείο χειρισμού Οδηγίες σχετικά με τη ρύθμιση παρέχονται σε ξεχωριστό φυλλάδιο, με κωδικό D304568, το οποίο είναι διαθέσιμο απ τον κατασκευαστή. Κοχλίας τέρματος για την ανοικτή θέση Εικ. 31. Ηλεκτρικό στοιχείο χειρισμού Εικ Χειρομοχλός RH Κοχλίας τέρματος για την κλειστή θέση Ενεργοποιητής, σειρά Μ Τοποθετήστε το χειρομοχλό στη βαλβίδα, αλλά μην σφίξετε τους εξαγωνικούς κοχλίες (Α). Περιστρέψτε το μοχλό σκώντας δύναμη F όπως φαίνεται στον Πίνακα 10. Όταν ασκείται ροπή κλεισίματος, περιστρέψτε την οδόντωση του ορίου κλεισίματος του περιβλήματος (Β) για να έρθει σε επαφή με τον βραχίονα του μοχλού. Σφίξτε τους εξαγωνικούς κοχλίες (Α). 7 ΕΡΓΑΛΕΙΑ Για τη συντήρηση της βαλβίδας δεν απαιτούνται ειδικά εργαλεία. Ωστόσο, συνιστάται η χρήση ενός εξολκέα για την αφαίρεση του ενεργοποιητή από τη βαλβίδα. Μπορείτε να παραγγείλετε το εργαλείο από τον κατασκευαστή. 8 ΠΑΡΑΓΓΕΛΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ Κατά την παραγγελία ανταλλακτικών, να περιλαμβάνετε πάντα τις παρακάτω πληροφορίες: τον κωδικό τύπου, τον αριθμό παραγγελίας, τον αριθμό σειράς (αναγραφόμενο στο σώμα της βαλβίδας) αριθμό καταλόγου εξαρτημάτων, αριθμό εξαρτήματος, ονομασία εξαρτήματος και απαιτούμενη ποσότητα Οι πληροφορίες αυτές μπορούν να βρεθούν στην πινακίδα αναγνώρισης ή στα έγγραφα. Εικ. 30. Χειρομοχλός, σειρά RH Πίνακας 11. Χειρομοχλός RH, τιμές ρύθμισης Μέγεθος L L1 Ροπή στρέψης Δύναμη DN mm mm Nm Lbf ft N Lbf
