ΠΡΟΕΠΕΞΕΡΓΑΣΙΑ. - Εργα Εισόδου (Φρεάτιο-Ανύψωση. Ανύψωση-Βy pass) - Εσχάρωση. - Λιποσυλλογή. - Μέτρηση Παροχής & Εξισορρόπηση Παροχής

Transcript

1 ΠΡΟΕΠΕΞΕΡΓΑΣΙΑ - Εργα Εισόδου (Φρεάτιο-Ανύψωση Ανύψωση-Βy pass) - Εσχάρωση - Λιποσυλλογή - Εξάµµωση - Μέτρηση Παροχής & Εξισορρόπηση Παροχής

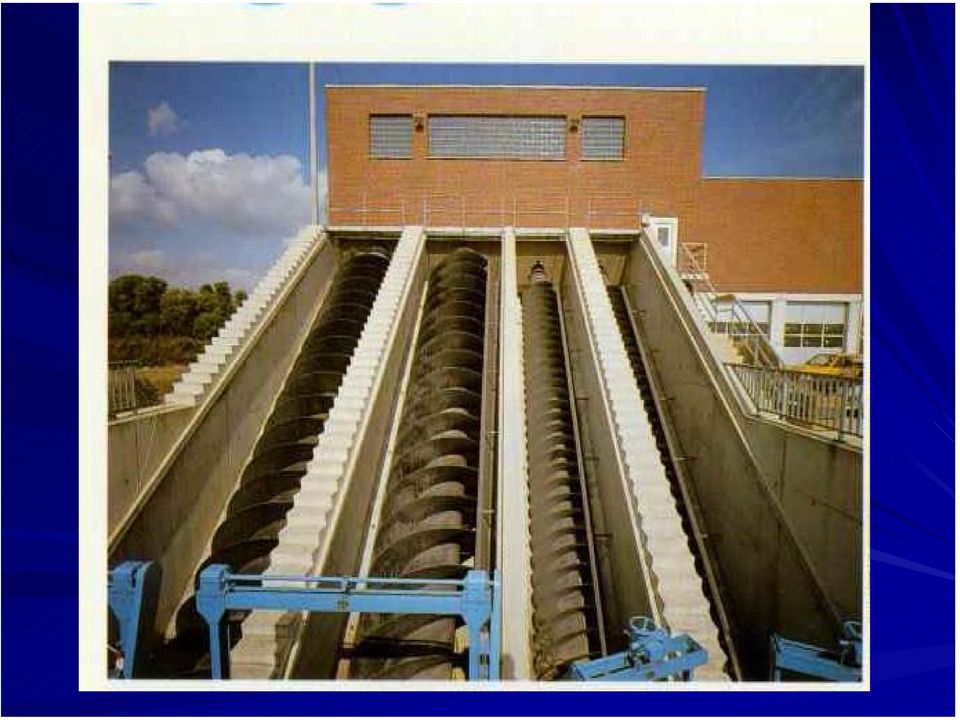

2 Έργα Εισόδου -- Φρεάτιο εισόδου - Χοντρή Σχάρα µε διάκενα mm -- Αντλίες ανύψωσης ή Ατέρµονας Κοχλίας ( πάντα + µια εφεδρική) Η ελάχιστη παροχή των αντλιών ανύψωσης πρέπει να υπερκαλύπτει την συνολική µέγιστη παροχή που φθάνει µε τους αποχετευτικούς αγωγούς στο αντλιοστάσιο ανύψωσης - Βy pass

3

4

5 Οι υπολογισµοί γίνονται µε την µέγιστη ωριαία παροχή: Qαιχµής Η διάµετρος της σπείρας (D) του κοχλία προκύπτει από την σχέση: D Qαιχµής ν := Φ = ο ( Φ 22 ) 1.155

6 Η βέλτιστη ταχύτητα περιστροφής (Ν) της έλικας υπολογίζεται από την σχέση: N := 50 D 2 3 Το οµόκεντρο κανάλι του κοχλία έχει ακτίνα (R) η οποία για κενό (δ) µεταξύ του κοχλία και του καναλιού υπολογίζεται από την ακόλουθη σχέση: R := D 2 + δ

7 Η παροχετευτικότητα του κοχλία ρυθµίζεται από την στάθµη προσαγωγής και παίρνει τη µέγιστη τιµή όταν η στάθµη προσαγωγής του υγρού φθάσει στο σηµείο πλήρωσης του κοχλία (FP).Το ελάχιστο σηµείο απ' όπου µπορεί να αντλήσει ο κοχλίας είναι το σηµείο επαφής (TP). Το βέλτιστο σηµείο λειτουργίας των κοχλίων βρίσκεται συνήθως στο 50% της διαφοράς των σηµείων πλήρωσης και επαφής.

8 := + d 2 Η απόσταση ( Φ µεταξύ ) των σηµείων (FP) και (TP) για εσωτερική διάµετρο του κοχλία (d) υπολογίζεται από την ακόλουθη σχέση: FP_TP D d cos d := 0.6 D FP_TP := D 2 d + d cos ( Φ)

9 Το µέγιστο σηµείο απόδοσης του κοχλία (Stp) για µήκος κοχλία (Lb) προκύπτει από τους ακόλουθους τύπους: StP := SP + StP_SP StP_SP := D 2 d cos ( Φ) SP := Lb sin ( Φ )

10 Το υπολογιζόµενο ύψος ανύψωσης του κοχλία (H) προκύπτει από την διαφορά του ύψους απόδοσης (SP) και του σηµείου επαφής του κοχλία (TP): H := SP TP Έλεγχος επάρκειας ύψους ανύψωσης του κοχλία: Στάθµη υγρών στο φρεάτιο εισόδου του κοχλία: Η 1 Στάθµη υγρών ανάντι των εσχαρών: Η 2 Μέγιστο ύψος ανύψωσης των λυµάτων: H := H2 H1 ΠΡΕΠΕΙ Η<Η

11 Υπολογισµός ενεργειακών απαιτήσεων κοχλία: Η απόδοση (Ε) των κοχλιωτών αντλιών τύπου Αρχιµήδη κυµαίνεται γενικά µεταξύ 0.60 και 0.72 Η ισχύς των κινητήρων για το απαιτούµενο ύψος άντλησης είναι: P := Qαιχµής E 3600 H 9.81 Συνήθως Επιλέγεται προσαυξηµένη ισχύς (Pi) ίση µε 25% Pi := 1.25 P

12 Εσχάρωση Οι σχάρες ταξινοµούνται ανάλογα : Με το καθαρό τους άνοιγµα σε χονδρές, µέσες, λεπτές Είδος Σχάρας Μέγεθος διακένων mm Στάδιο εφαρµογής Σκοπός Συγκράτηση Χονδρές Προεπεξεργασία ογκωδών αντικειµένων Μέσες // Λεπτές 3-9 Προεπεξεργασία & α βάθµια αιωρουµένων στερεών Μικροσχάρες * 0,02-0,3 γ βάθµια επεξεργ. αιωρουµένων στερ. από β βάθµια επεξεργασία

13 Με το σχήµα τους,, σε σχάρες από ράβδους(bar racks) ή σε δικτυωτές σχάρες (πλέγµατα)(screens screens) Με την µέθοδο που χρησιµοποιούν για να καθαρίζουν την επιφάνεια Εµπειρικά για κάθε 1000 κατοίκους αναλογεί 0,15-0,20 m2 βυθισµένη επιφάνεια σχάρας (ΧΕΙΡΟΚΙΝΗΤΕΣ) Βασικό µειονέκτηµα είναι ότι απαιτούν συχνό καθαρισµό και φράζουν σε περιόδους υψηλών παροχών µε αποτέλεσµα την ανύψωση της στάθµης ροής ανάντη της σχάρας και την αναστροφή της ροής. Αυτό έχει σαν αποτέλεσµα ο αγωγός εισόδου να λειτουργεί υπό πίεση. Για την απόσβεση αυτού του προβλήµατος ο πυθµένας του καναλιού της σχάρας τοποθετείται χαµηλότερα από την στέψη του αγωγού.

14 Μηχανοκίνητη Ισχύς < 1kW ιαφορά Στάθµης 7,5-10 cm

15 Χειροκαθαριζόµενη (αριστερά της εικόνας) και Μηχανική τοξωτή σχάρα (δεξιά), (Τύρναβος( Τύρναβος)

16 Σύγχρονη Αυτοκαθαριζόµενη Μηχανική σχάρα

17

18 Στοιχείο Μονάδες Χειρός Αυτόµατες Πλάτος µπάρας διατοµής mm Μήκος µπάρας διατοµής mm ιάκενο µεταξύ των ράβδων mm Κλίση των ράβδων Deg Ταχύτητα των ράβδων µεταξύ m/s 0,3-0,6 0,6-1,0 Επιτρεπόµενες απώλειες m 0,15 0,15

19 Με την επιφάνεια της σχάρας αν είναι σταθερή ή κινητή ( Περιστεφόµενου τυµπάνου Drum Screens, ή περιστρεφόµενου δίσκου ) ιάµετρος: m (4στρ/min) Ανοίγµατα 3-53 mm κλίση 30 ο Με το σχήµα των ράβδων Ευθύγραµµες Τοξοτές Βαθιά κανάλια Ρηχά κανάλια

20 Περιστεφόµενο τύµπανο Περιστρεφόµενος ίσκος

21 Μηχανική τοξωτή σχάρα (Τύρναβος( Τύρναβος)

22

23 Τοξωτή σχάρα (τύπος DC)

24 Λεπτή Τοξωτή σχάρα (GFC)(

25

26 Κατακόρυφη σχάρα (GDC)(

27 Στοιχεία Ράβδοι Πλάτος mm Βάθος mm ιάκενα mm Ταχύτητα Ροής m/sec Max στα διάκενα Min στο κανάλι Κλίση σχάρας Κανάλι Σχάρας Βάθος m Πλάτος m Κλίση % Υδραυλικές απώλειες mm Απλές ,6-1,2 * 0,4** 30 ο -80 ο 1,5-4 0,6-2 ~ Μηχανικές Σχάρες Καµπύλες Επίπεδες ,6-1,2 0,6-1,2 0,4 0,4-45 ο -90 ο 0,4-1,7 1,5-8 0,3-2 0,8-4 ~ 0 ~

28 Ποσότητες εσχαρισµάτων ιάκενα Σχάρας mm Τιµές εσχαρισµάτων m 3 /ηµ ανά 1000 ι.κ (για µέση παροχή) 0,01-0,03 0,006-0,015 0,015-0,03 Ειδικό Βάρος: Kg/ m3 µε Βαθµό υγρασίας: 75-90%, Περιεκτικότητα σε VSS: 80-90% Απόδοση ενέργειας: Kj/kg

29 Ωριαίες Ποσότητες συγκρατούµενων στερεών συναρτήσει του πληθυσµού στη µέγιστη παροχή

30 Ηµερήσιες Ποσότητες συγκρατούµενων στερεών συναρτήσει της παροχής

31 Ετήσια ποσότητα συγκρατούµενων στερεών ανά κάτοικο ανάλογα µε το άνοιγµα της σχάρας. Άνοιγµασχάραςσεcm 5,0 2,0 1,0 0,5 Συγκρατούµενα στερεά lt/κατ. ετος

32 ιαχείριση Εσχαρισµάτων Στέγνωµα και µεταφορά µε ειδικό σκάφος. (Ελάττωση υγρασίας κατά 75-80%) (Πυκνότητα λάσπης 0,75-0,8) 0,8) 0,8) Συµπύκνωση µε µηχανική ή υδραυλική πρέσσα 65% ) 5% )

33 Σχεδιασµός έργων Εσχάρωσης Βασικά Στοιχεία Σχεδιασµού Το είδος και ο τρόπος λειτουργίας της σχάρας, Χαρακτηριστικά σχάρας, ιαστάσεις καναλιού, Ταχύτητα στο κανάλι και στα διάκενα της σχάρας, Υδραυλικές απώλειες, Ποσότητα εσχαρισµάτων και τρόπος αποµάκρυνσης και διάθεσης

34 Κριτήρια Σχεδιασµού Εσχάρωσης Ταχύτητα ροής : ανάντη > 0,30-0,50 0,50 m/sec στο κανάλι Για Μέση παροχή: >0,3 m/sec Για µεγάλες παροχές από Παντορροϊκό > 0,6-0,9 0,9 διόδου < 1,2 m/sec (για Μέγιστη Παροχή) ΕΠΙΘΥΜΗΤΗ 1,0 m/sec

35 Απαιτούµενο Πλάτος Σχάρας b + s Q W = + s V. d Wo Όπου W = πλάτος καναλιού σχάρας (m) b = πλάτος (πάχος) ράβδου σχάρας (mm) s = ελάχιστη απόσταση µεταξύ ράβδων της σχάρας (mm) Q = µεγίστη Παροχή λυµάτων (m3/sec) V = µέγιστη επιτρεπόµενη ταχύτητα δια-µέσου των ράβδων της σχάρας (m/sec) d = µέγιστο βάθος ροής στη σχάρα (m) Wo = ανοχή πλάτους για πλευρική στήριξη (0,30m για επίπεδη και 0 για καµπύλη σχάρα)

36 Απώλειες(m) για καθαρή σχάρα όπου: V = µέγιστη ταχύτητα διαµέσου των ράβδων της σχάρας (m/sec( sec) V 1 = µέγιστη ταχύτητα προσαγωγής στο κανάλι της σχάρας (m/sec( sec) hl ή από την σχέση του Kirschmer = b V 1 β ηµθ s 2g h L = V 2 V 0,7x2g β : 1,79 ράβδοι κυκλικής διατoµής 2,42 ορθογωνικής διατοµής 1,85 ορθογωνικής διατοµής µε στρογγυλεµένο το ένα άκρο. 1,67 ορθογωνικής διατοµής µε στρογγυλεµένα τα δύο άκρα. θ : η γωνία της σχάρας ως προς το οριζόντιο επίπεδο 2 1

37 Απώλειες για λεπτές σχάρες hl = 1 C(2g ) Q A 2 Q CA 2 Όπου C= συντελεστής παροχής (για καθαρή σχάρα 0,6) Q= παροχή δια µέσου της σχάρας (m3/sec) Α = ωφέλιµη επιφάνεια ανοιγµάτων (m2)

38 Πολτοποιητής βαρύτητας

39 Εξαµµωτής οριζόντιας σταθερής ροής Ταχύτητα σταθερή 0,3 m/sec Παραβολική διατοµή (Parshall( Parshall) Ορθογωνική (Αναλογικός) ΚΑΤΑΣΚΕΥΗ Ο πυθµένας καναλιού cm χαµηλότερα από τον ανάντη πυθµένα του υπερχειλιστή στο κατάντη η ροή του υπερχειλιστη πρέπει να είναι ελεύθερη ηµιουργείται Τεχνητή Απώλεια Ενέργειας ίση µε το µέγιστο κατάντι βάθος ροής κατασκευάζοντας ένα σκαλοπάτι για να έχουµε ελεύθερη πτώση του λύµατος

40 Αεριζόµενοι Αµµοσυλλέκτες Σταθερή απόδοση για αυξοµειώσεις της παροχής (µε ρύθµιση παροχής του αέρα) Απαιτούν µικρότερο χώρο, λόγω µικρότερου χρόνου παραµονής Τα απόβλητα αερίζονται (ευνοϊκή επίδραση στις διεργασίες που ακολουθούν) ύνανται να χρησιµοποιηθούν και σαν σηµεία προσθήκης χηµικών, λόγω της µορφής της ροής (π.χ. προχλωρίωση, αποµάκρυνση οσµών) Χρησιµοποιούνται και σαν λιποσυλλέκτες Έχουν µικρές υδραυλικές απώλειες Εχουν απλή λειτουργία Η άµµος δεν χρειάζεται πλύση και διατίθεται χωρίς περαιτέρω επεξεργασία (η σπειροειδής ροή παρασύρει τα οργανικά από την άµµο).

41

42

43

44 Η ταχύτητα περιστροφής, καθορίζεται από την παροχή του αέρα. Η επιθυµητή ταχύτητα περιστροφής είναι 0,30 m/sec. Οι συνηθισµένες τιµές παροχής αέρα είναι 0,15-0,75 0,75 m3 3 αέρα/min ανά m µήκους δεξαµενής. Τυπική τιµή είναι 0,30 m3 3 αέρα/min min. Για µεγάλες διατοµές δεξαµενών δηλ. βάθος µεγαλύτερο από 3,5 m και πλάτος µεγαλύτερο από 4 m χρησιµοποιούνται τιµές πάνω από 0,70 m3 αέρα/min min. Οι διαχυτήρες τοποθετούνται σε απόσταση 0,45-0,90 0,90 από τον πυθµένα του αµµοσυλέκτη Η διάταξη εισροής πρέπει να είναι έτσι ώστε τα λύµατα να εισάγονται σε ορθή γωνία ως προς την διέυθυνση ροής και να αρχίζουν αµέσως να έχουν περιστροφική κίνηση για να µην δηµιουργούνται αδρανείς περιοχές.

45 Για την µέγιστη παροχή ο υδραυλικός χρόνος παραµονής είναι 2-5 min.. Αν απαιτείται αποµάκρυνση άµµου µε d > 0,2 mm χρησιµοποιούνται µεγαλύτεροι χρόνοι παραµονής Χρόνος (sec) Μέγεθος Άµµου (mm) 0,125-0,160 0,160-0,200 0,200-0,250 0,250-0,315 0,315-0,400 0,400-0,500 0,500-0,800

46 Τυπικές σχεδιαστικές πληροφορίες για αεριζόµενους αµµοσυλλέκτες Στοιχείο Μονάδες ιακύµανση Τυπ.τιµή Min χρόνος παραµονής min Βάθος m 2-5 Μήκος m 7,5-20 Πλάτος m 2,5-7 Λόγος πλάτους-βάθους 1:1-5:1 1,5-1 Λόγος µήκους-πλάτους 3:1-5:1 4:1 Παροχή αέρα /m m³/min m 0,2-0,5 0,3 Ποσότητες άµµου m³/10³m³ ,

47 ιαχείριση της άµµου Ενδεικτικές τιµές ποσότητας άµµου που αποµακρύνεται Ειδος Αποχετευτικού Συστήµατος ιακύµανση Ποσότητας Άµµου l/10 3 m 3 Τυπική τιµή l /10 3 m 3 Μέση Τιµή l/ κατ, έτος Χωριστικό Παντορροϊκό Μερικά χωριστικό

48 Αµµοσυλλέκτες-Λιποσυλλέκτες

49 Σχεδιασµός Εξαµµωτή-Λιποσυλλέκτη Υπολογίζεται η παροχή Αιχµής Επιλέγουµε χρόνο παραµονής T π Υπολογίζεται ο ελάχιστος όγκος εξάµµωσης: Vmin = = Qαιχµής x Χρόνο Παραµονής= Q x T π Επιλέγουµε αριθµό δεξαµενών σε λειτουργία: n Ελάχιστος όγκος κάθε δεξαµενής: Vmin δεξ = Vmin / n Επιλέγεται Βάθος εξαµµωτή: : Η εξ Ελάχιστη απαιτούµενη επιφάνεια : Sur εξ = Vmin δεξ / Η εξ Επιλέγεται λόγος Πλάτος / Βάθος Πλάτος Επιλέγεται προσάυξηση µήκους και Υπολογίζεται Μήκος εξαµµωτή Lεξαµµ Η προκύπτουσα επιφάνεια του εξαµµωτή είναι: := SURεξαµµ bεξαµµ SURτελ ( 1 + α) := Lεξαµµ bεξαµµ

50 Τελικός όγκος εξαµενής Vτελδεξ := SURτελ Hεξαµµ Συνολικός όγκος εξαµµωτή Vεξαµµολ := Vτελδεξ nεξαµµ ΠΑΡΟΧΗ ΑΕΡΑ : Επιλέγουµε q = 15m 3 /m.h Qairολ := qεξαµµ nεξαµµ Lεξαµµ Υπολογίζεται η πίεση του αέρα (Pb) στην έξοδο από τους διαχυτές, Pb := P Dεξαµµ + + PL + Psf Όπου PL= απώλειες λόγω τριβών του αέρα στις σωληνώσεις= 0,020 atm Psf = συντελεστής ασφαλείας, Ρ = ατµοσφαιρική πίεση 1 atm D εξαµ = το βάθος τοποθέτησης διαχυτών

51 Επιλέγεται ι συνολικός αριθµός διαχυτήρων nδ Υπολογίζεται η Παροχή αέρα κάθε διαχυτήρα Qδ := Qairολ nδ Επιλέγεται αριθµός ζευγών οπών διάχυσης ανά διαχυτήρα n δ2 ιαστασιολόγηση διαµέτρων οπών διάχυσης & διαχυτήρων Επιλέγουµε διάµετρο για τον σωλήνα του διαχυτήρα d δ1 Η ταχύτητα του αέρα είναι uδ1 := 4 π Qδ 2 dδ Για Παροχή αέρα και διάµετρο οπών d δ2 : Qδ2 = Qδ/ n δ2 Η ταχύτητα του αέρα είναι uδ2 := 4 π Qδ2 2 dδ

52 Υπολογισµός ενεργειακών απαιτήσεων φυσητήρων Οι ενεργειακές απαιτήσεις εκάστου φυσητήρα (Pw( Pw) ) υπολογίζονται για παροχή αέρα Qairολ Pw := w R To 8.41 nb Pb Po 1 wi := 1.0 Qairολ 3600 R:= kmole kj σταθερά αερίων βαθµόk Το = θερµοκρασία εισόδου 308 βαθµοί Κ Ρο = 0,98 atm πίεση εισόδου nb = απόδοση διαχυτήρα Τοποθετούνται δύο φυσητήρες, ένας σε λειτουργία και ένας εφεδρικός µε εγκατεστηµένη ισχύ εκάστου διαχυτήρα (Pi) για προσαύξηση ασφαλείας (Sfp): 0,45 Pi := Pw ( 1 + Sfp )

53 αµµοσυλλέκτη µε διαστάσεις τέτοιες ώστε ο ωφέλιµος όγκος του να Υπολογισµός αντλίας συλλογής άµµου AIR - LIFT : Η παραγόµενη ποσότητα άµµου (csand( csand) εκτιµάται σε 30 ltr /1000 m3 λυµάτων µε ποσοστό υγρασίας 50%. Όγκος άµµου Vsand := Qαιχµής nεξαµµ lt άµµου ανά δεξαµενή ανά ηµέρα δεξαµενή ανά ηµέρα νος αµµοσυλλέκτη συλλογής µε άµµου διαστάσεις του τέτοιες αµµοσυλλέκτη ώστε ο ωφέλιµος µε διαστάσεις όγκος του να Qairlift := Vsand Tairlift

54 Ο απαιτούµενος αέρας (Vas1) για ανύψωση 1 m 3 άµµου δίνεται από την σχέση Τα Η1 καη2 προσδιορίζονται βάσει των διαστάσεων του κώνου k = 10,2 Vas1 := klog H1 H Η απαιτούµενη παροχή αέρα για την ανύψωση του ανωτέρω όγκου άµµου (Vsand( Vsand) ) ισούται µε: Vair := Vas1 Qairlift 1000

55 Υπολογισµός µεγέθους σωλήνα αεραντλίας (Air( Lift) Ταχύτητα αέρα στο σωλήνα : m/sec Τροφοδοσία αέρα µέσω φυσητήρα Nm 3 /hr: Προσαυξηµένη τροφοδοσία αέρα µέσω φυσητήρα Nm 3 /hr: Uair := 5.1 V1 := 6 V2 := V1 1.5 η διάµετρος σωλήνα αέρα AIR - LIFT είναι : Dair:= 4V2 π Uair

56 Επιλογή διαστάσεων λιποσυλλέκτη: Το κανάλι λιπών έχει µήκος: L λιπ = L εξ Επιλέγεται πλάτος, Βάθος καναλιού Η λιπ = Η εξ Υπολογίζεται η επιφανειακή φόρτιση m 3 m 2 h

57 Υπολογισµός ποσότητας λιπών και διαστασιολόγηση φρεατίου συλλογής: Ηµερήσια ποσότητα λιπών λd d = [ Πο(1+Σ) n ] q/( ) όπου Πο = κάτοικοι Σ = ετήσια αύξηση πληθυσµού n = έτη λειτουργίας (Σχεδιασµός) q = παραγωγή λιπών lt ανα κάτοικο ανά έτος Επιλέγεται χρόνος αποθήκευσης t λιπ Πλάτος και βάθος ίδια µε το κανάλι του λιποσυλλέκτη Το Μήκος L 2λιπ Επιλέγεται Ο ωφέλιµος όγκος υγρών του φρεατίου: V 2λιπ = L 2λιπ x H x b Η ικανότητα αποθήκευσης: V 2λιπ / λdλ

58 Μέτρηση Παροχής Ελέγχεται αν υπερφορτίζεται ή υποφορτίζεται ο βιολογικός καθαρισµός Ρυθµίζεται η επανακυκλοφορία της ενεργούς ιλύος Ρυθµίζεται η δόση χλωρίου για την αποτελεσµατικότερη και οικονοµικότερη απολύµανση

59 Υπερηχητικός µετρητής On-line µέτρηση

60 Η παροχή στον ίαυλο Parshall υπολογίζεται από το βάθος ροής ανάντη της στένωσης µε την σχέση: Q = k.y u n Όπου Yu = Βάθος ροής ανάντη της στένωσης k,n = συντελεστές f( ( πλάτους στένωσης w) Η ακρίβεια της µέτρησης + 3-5%.

61 w (mm) min Q (L/s) max Q (L/s) min Y u (m) max Y u (m) k n Y u /Y d (%) 25,4 50,8 76,2 152,4 228,6 304,8 457,2 609,6 0,09 0,18 0,77 1,50 2,50 3,32 4,80 12,10 5,40 13,2 32,10 111,0 251,0 457,0 695,0 937,0 0,015 0,015 0,030 0,030 0,030 0,030 0,030 0,046 0,20 0,24 0,33 0,45 0,61 0,76 0,76 0,76 0,064 0,1207 0,1771 0,3812 0,5354 0,6906 1,056 1,424 1,55 1,55 1,55 1,58 1,53 1,522 1,538 1,

62 Τυπικές διαστάσεις διαύλου Parshall σε mm (Danfoss) w H 1 H 2 H 3 H 4 H 5 B 1 B 2 B 3 B 4 B 5 L 1 L 2 L 3 50,8 76,2 152,4 228,4 304, ,8 76,2 152,4 228,6 304, Για την καλή λειτουργία του διαύλου θα πρέπει µετά την στένωση (κατάντη) να υπάρχει βάθος ροής ΥdΥ που δεν υπερβαίνει το 50-70% του ΥuΥ ή να υπάρχει ελεύθερη πτώση. Πριν την στένωση (ανάντη) πρέπει να υπάρχει ευθύγραµµο τµήµα ίσο µε 20 Β 2

63 Υποδοχή Βοθρολυµάτων Ο χώρος εκκένωσης θα πρέπει να είναι κλειστός µε σύστηµα απόσµησης και σύστηµα έκπλυσης. Πρέπει να βρίσκεται κοντά στα λοιπά έργα προεπεξεργασίας. Τα φρεάτια υποδοχής έχουν σύστηµα στεγανής σύνδεσης µε τα βυτιοφόρα

64 Τα βοθρολύµατα από τα φρεάτιο υποδοχής καταλήγουν σε κλειστές δεξαµενές εξισορρόπησης. Η δεξαµενές αυτές έχουν σύστηµα αερισµού ή ανάδευσης. Πολλές φορές, για την εξουδετέρωση των βοθρολυµάτων,, προστίθενται χηµικές ουσίες.

65 Η τροφοδότηση της µονάδας µε βοθρολύµατα πρέπει να γίνεται σε χρονικές ηµερήσιες περιόδους που τα ρυπαντικά φορτία των υγρών αποβλήτων είναι ελάχιστα. Από εµπειρικά στοιχεία προκύπτει ότι το µέγιστο φορτίο βοθρολυµάτων που µπορεί να δεχθεί µια µονάδα επεξεργασίας αστικών λυµάτων είναι, όσο αφορά το ΒΟD5, ίσο µε το 15% του φορτίου σχεδιασµού
