Εφαρμογή Yoosee Πρόγραμμα Υπολογιστή-Laptop CMS

Transcript

1 Οδηγίες Εγκατάστασης- Λειτουργίας IP Καμερών/Συστημάτων Συναγερμού Εφαρμογή Yoosee Πρόγραμμα Υπολογιστή-Laptop CMS Σημείωση: Οι δυνατότητες οριζόντιας- κατακόρυφης περιστροφής κάμερας, επικοινωνίας με τον χώρο (μικρόφωνο-ηχείο κάμερας) καθώς και κωδικοποίησης ανιχνευτών στην κάμερα ισχύουν για συγκεκριμένα μοντέλα IP καμερών.

2 Εφαρμογή YOOSEE Εγκατάσταση Εφαρμογής- Εγγραφή Νέου Χρήστη 1. Κατεβάζετε την εφαρμογή yoosee από το App store (IOS) ή από το Google play (Android) ή σκανάρετε το αντίστοιχο από τα παρακάτω QRCode: εγγραφής Κωδικός εισαγωγής Επιβεβαίωση Κωδικού εγγραφής Κωδικός εισαγωγής 2. Αφού ολοκληρωθεί η εγκατάσταση στο Smartphone, πατήστε την επιλογή Register στη μέση και αριστερά της αρχικής σελίδας (κάτω από το πλαίσιο της Login). Συμπληρώστε το e- mail και τον κωδικό που επιθυμείτε. Τέλος, πατήστε στο πλαίσιο Register. 3. Η εφαρμογή θα επαναφερθεί στην αρχική σελίδα. Πληκτρολογείστε το και τον κωδικό που έχετε εισάγει, επιλέγετε το πλαίσιο Login και θα εμφανιστεί η αρχική οθόνη. Σημείωση: Σε περίπτωση που ξεχάσετε τον κωδικό εισόδου, πατήστε στην επιλογή «Forgot password?» και η εφαρμογή θα σας κατευθύνει μέσω του δηλωθέντος e- mail εγγραφής στην επαναφορά του κωδικού.

3 Εισαγωγή Νέας Συσκευής Στην αρχική οθόνη, επιλέγετε το «+» στο πάνω και δεξιά τμήμα του Device List ή το μεγάλο + εντός του κύκλου που βρίσκεται στο κέντρο της οθόνης. Έπειτα, πατήστε την 1 η επιλογή «Add new device» και ανάλογα με τον τρόπο σύνδεσης έχουμε τις παρακάτω επιλογές: Α. Σύνδεση με καλώδιο Ethernet (3 η επιλογή- wired connection) (1). Συνδέστε την κάμερα με το Router χρησιμοποιώντας το καλώδιο Ethernet (2). Εάν η σύνδεση είναι επιτυχής, το κίτρινο λαμπάκι πάνω από την θύρα Ethernet της κάμερας θα είναι αναμμένο και το πράσινο λαμπάκι θα αναβοσβήνει (3). Πατήστε την επιλογή στο πράσινο πλαίσιο (wired connection) και μετά την επιλογή Next. H κάμερα θα αναγνωριστεί άμεσα και θα εισαχθεί στην εφαρμογή. Τέλος, πατήστε SAVE. Σημείωση: Εάν μετά τον ενσύρματο προγραμματισμό επιθυμείτε να εγκαταστήσετε την κάμερα ασύρματα, θα πρέπει να μεταβείτε στην επιλογή του μενού ρυθμίσεων «Network settings» και να επιλέξετε WiFi με το αντίστοιχο δίκτυο (βλέπε μενού ρυθμίσεων -> Network Setting) Β. Σύνδεση με WiFi (1 η επιλογή- Smartlink) (1). Τοποθετείστε την κάμερα κοντά στο router. (2). Επιλέγετε smartlink. Εμφανίζεται η παρακάτω οθόνη όπου το δίκτυο WiFi θα αναγνωριστεί από την εφαρμογή και θα ζητηθεί να συμπληρώσετε το κωδικό του. (3). Αφού πληκτρολογήστε τον κωδικό, πατήστε Next (4). Ενεργοποιήστε την κάμερα συνδέοντας την με την τροφοδοσία. Όταν ακούσετε τον ήχο ενεργοποίησης (συνεχόμενα διακριτικά beep), η κάμερα είναι έτοιμη για ρύθμιση. Εάν δεν ακουστεί ο ήχος, πατάμε το Reset για 5 δευτερόλεπτα και θα ακουστεί ήχος ξεκλειδώματος. Περιμένουμε περίπου για 10 δευτερόλεπτα μέχρι να ακουστούν τα συνεχόμενα διακριτικά beep και η συσκευή θα είναι έτοιμη για κωδικοποίηση.πατήστε το πλάσιο «Hear a beep for connection». (5). Αυξήστε τον ήχο του Smartphone, τοποθετήστε το κοντά στην κάμερα και πατήστε το πλαίσιο «Next». Το Smartphone θα ξεκινήσει να εκπέμπει ηχητικό σήμα προς την κάμερα για να γίνει η

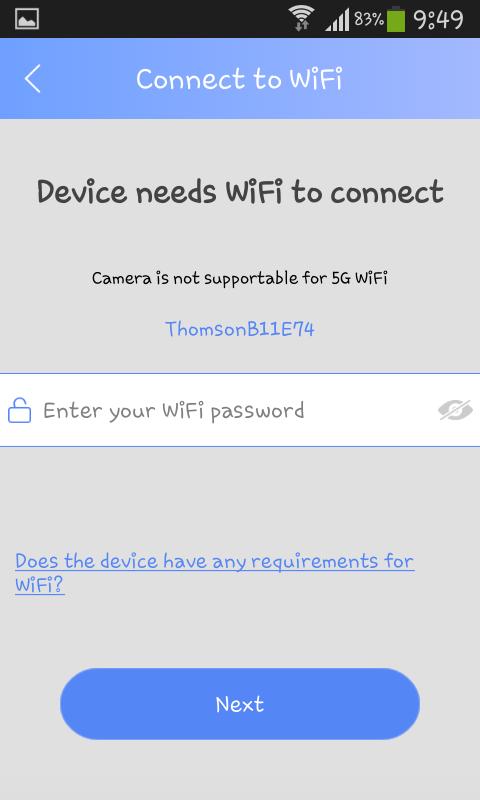

4 ζευγοποίηση. Όταν αναγνωριστεί το σήμα WiFi, θα ακουστεί χαρακτηριστικός ήχος από την κάμερα και θα ζητηθεί να πληκτρολογήσετε μία ονομασια που επιθυμείτε (παράδειγμα Hall camera) καθώς και ο εργοστασιακός κωδικός της (πληκτρολογείτε 123). (6). Πατήστε SAVE. Δίκτυο WiFi Κωδικός Δικτύου WiFi Αμέσως μετά την επιτυχή εισαγωγή της κάμερας θα εμφανιστεί η αρχική οθόνη, όπου πατώντας πάνω στην εικόνα ( σύμβολο ) θα μεταβείτε στην οθόνη παρακολούθησης πραγματικού χρόνου (realtime view). Εισαγωγή στο μενού ρυθμίσεων Εισαγωγή κάμερας σκανάρωντας το QRcode της Επεξεργασία ονόματος κάμεραςδιαγραφή κάμερας Διαδικτυακή Κατάσταση κάμερας Όπλιση- αφόπλιση κάμερας Αναπαραγωγή καταγεγραμμένων αρχείων εικόνας της κάμερας (από την κάρτα SD της κάμερας) Εισαγωγή στο μενού ρυθμίσεων Επιλογή Ποιότητας εικόνας (LD, SD, HD) Χειροκίνητη οριζόντια περιστροφή κάμερας Προκαθορισμένες θέσεις περιστροφής κάμερας Σύρετε με το δάκτυλό σας επί της εικόνας για περιστροφή αριστερά- δεξιά πάνω- κάτω Μετάβαση σε πλήρη οθόνη Έλεγχος ιστορικού ειδοποιήσεων Αποθηκευμένες φωτογραφίες Ρυθμίσεις εφαρμογής yoosee Καταγραφή video στο smartphone Ενεργοποίησηαπενεργοποίηση ηχείου κάμερας (για επικοινωνία με τον χώρο Λήψη επιτόπου φωτογραφίας Ενεργοποίησηαπενεργοποίηση μικροφώνου κάμερας (για να ακούσετε τον χώρο) Σημείωση: Οι δυνατότητες περιστροφής και δυνατότητας επικοινωνίας με τον χώρο (μικρόφωνο-ηχείο κάμερας) ισχύουν για συγκεκριμένα μοντέλα IP καμερών

5 Εισαγωγή Κάμερας που είναι συνδεδεμένη με το το Διαδίκτυο Add Online device Χρησιμοποιείται για την εισαγωγή κάμερας που έχει συνδεθεί ήδη στο διαδίκτυο. Κατά την εισαγωγή απαιτείται να γνωρίζετε τον ατομικό αριθμό συσκευής (device ID number), την ονομασία που της δόθηκε κατά την εισαγωγή και τον κωδικό της (εργοστασιακός 123). Όταν συμπληρωθούν τα παραπάνω στοιχεία, πατήστε SAVE. Προκαθορισμένες Θέσεις Περιστροφής (Μόνο σε Κάμερες που Έχουν Δυνατότητα Περιστροφής) Με την λειτουργία αυτή μπορείτε να προκαθορίσετε συγκεκριμένες θέσεις περιστροφής κάμερας (έως 5) για ταχύτερο έλεγχο των πιο επικίνδυνων σημείων καθώς και για αυτόματη στροφή σε περίπτωση συναγερμού. Στις θέσεις αυτές η κάμερα μεταβαίνει είτε χειροκίνητα όταν πατήσετε πάνω στο αντίστοιχο εικονίδιο της θέσης, είτε αυτόματα όταν ενεργοποιηθεί κάποιος από τους προγραμματισμένους ανιχνευτές (βλέπε παράγραφο Add Sensors). Η εισαγωγή του προκαθορισμένου σημείου γίνεται αρχικά πατώντας πάνω στο σύμβολο με την σημαία πάνω και δεξιά. Έπειτα στρέφετε την κάμερα στην επιθυμητή θέση και πατάτε το +.

6 Μενού Ρυθμίσεων Επιλογή Time setting Picture and Sound Security Settings Network Setting Επεξήγηση Μετά την επιτυχή κωδικοποίηση της κάμερας, θα πρέπει να ρυθμιστεί η ημερομηνία και η ώρα της κάμερας να είναι ίδια με του τηλεφώνου, αλλιώς θα δημιουργηθούν προβλήματα στην αναζήτηση των αποθηκευμένων video Επιλογή video format, ήχου καταγραφής και αναστροφή εικόνας (σε περίπτωση τοποθέτησης κάμερας ανάποδα) Ρύθμιση κωδικών διαχειριστή (administrator) και απλού χρήστη (visitor) Επιλογή τύπου σύνδεσης (Ethernet- wifi) και ονομασίας δικτύου wifi ΠΡΟΣΟΧΗ: Μετά την κωδικοποίηση Alarm Settings Επιλογή τρόπου ειδοποίησης χρηστών Ρύθμιση λειτουργίας ενσωματωμένου ανιχνευτή κίνησης Record Settings Add sensors Device update Ρύθμιση τρόπου και χρόνου καταγραφής video Κωδικοποίηση ανιχνευτών και λοιπών Συσκευών (Μόνο σε κάμερες που υποστηρίζουν κωδικοποίηση ανιχνευτών) Αναβάθμιση λειτουργικού συσκευής

7 Ρυθμίσεις Ημερομηνίας- Ώρας (Time settings) Για αλλαγή ημερομηνίας- ώρας, πατήστε πάνω στην επιλογή Set time Αρχικά, κάνετε έλεγχο ότι η ζώνη ώρας είναι στο +2. Εάν δεν είναι πατήστε πάνω και επιλέξτε αλλαγή της ρύθμισης στο +2. Για τροποποίηση ημερομηνίας- ώρας, σύρετε με το δάκτυλό σας πάνω ή κάτω στην αντίστοιχη θέση. Τέλος, πατήστε Confirm Ρυθμίσεις Εικόνας και ήχου (Picture and Sound) Ρύθμιση κωδικοποίησης εγγραφής αρχείων video (PAL ή NTSC) Ρύθμιση έντασης ήχου μικροφώνου κάμερας (Σύρετε τον κύκλο αριστερά- δεξιά για αλλαγή) Λειτουργία ανιχνευτή κίνησης κάμερας Μπλέ- ενεργό Αναστροφή εικόνας (περίπτωση εγκατάστασης κάμερας ανάποδα) Μαύρο- ανενεργό

8 Ρυθμίσεις Κωδικών Πρόσβασης (Security Settings) Αλλαγή κωδικού διαχειριστή (Admin password)- εργοστασιακός 123. Μετά την πληκτρολόγηση του νέου κωδικού, πατήστε SAVE πάνω δεξιά της οθόνης. Ρυθμίσεις Δικτύου (Network Settings) Εισαγωγή- Αλλαγή κωδικού επισκέπτη (Visitor password). Μετά την πληκτρολόγηση του νέου κωδικού, πατήστε SAVE πάνω δεξιά της οθόνης. Οι επισκέπτες έχουν ΜΟΝΟ δυνατότητα παρακολούθησης του χώρου. Δεν έχουν ΚΑΜΜΙΑ δυνατότητα ρυθμίσεων ή ακόμα και περιορισμένης πρόσβασης στο μενου ρυθμίσεων. Η επιλογή του τρόπου σύνδεσης με το διαδίκτυο μπορεί να γίνει όποτε το επιθυμείτε. Επιλέγετε ενσύρματη σύνδεση (ακόμα και όταν η υπάρχουσα σύνδεση είναι ασύρματη) σε περίπτωση σύνδεσης με καλώδιο Ethernet ή ασύρματη σύνδεση. Σε περίπτωση ασύρματης σύνδεσης, εμφανίζονται τα διαθέσιμα δίκτυα WiFi, όπου επιλέγετε αυτό που επιθυμείτε και εισάγετε το κωδικό του. Η σύνδεση έχει γίνει με επιτυχία όταν δίπλα στην ονομασία του δικτύου εμφανιστεί το σύμβολο.

9 Ρυθμίσεις Ειδοποιήσεων (Alarm settings) Λειτουργία αποστολής ειδοποίησης συναγερμού στο smartphone Λογαριασμοί yoosee αποστολής ειδοποίησης συναγερμού Ρυθμίσεις Αποστολής ειδοποίησης και φωτογραφίας πραγματικού χρόνου του χώρου σε Λειτουργία ενσωματωμένης σειρήνας κάμερας (1, 2 ή 3 λεπτά) Λειτουργία ανιχνευτή κίνησης κάμερας Ρυθμίσεις Αποδέκτη Αποστολέα (μπορεί να είναι το ίδιο με του αποδέκτη Κωδικός Αποστολέα Διέυθυνση SMTP Server μηχανής όπου δημιουργήθηκε το του αποστολέα (gmail, yahoo, hotmail κλπ) Επιλογή τρόπου κρυπτογράφησης (εξαρτάται από την μηχανή δημιουργίας του - συνήθως 25, 465 ή 587) ΠΡΟΣΟΧΗ: Πριν την ρύθμιση ειδοποιήσεων μέσω Mail, θα πρέπει να δημιουργηθεί νέος λογαριασμός που θα χρησιμοποιείται για την αποστολή των ειδοποιήσεων από τον αποστολέα (Sender) προς τον παραλήπτη (Addresse). Ο λόγος για τον οποίο θα πρέπει να δημιουργηθεί εκ νέου λογαριασμός είναι η απαίτηση μειωμένου επιπέδου ασφαλείας για την ορθή λειτουργία της δυνατότητας αποστολής ειδοποιήσεων. Η ρύθμιση, για παράδειγμα, σε λογαριασμό gmail.com γίνεται όπως παρακάτω: α. Κάνουμε εισαγωγή στο mail του Sender. Σε νέα καρτέλα κάνουμε επικόλληση της παρακάτω διέυθυνσης και θα εμφανιστεί καρτέλα για την ενεργοποίηση πρόσβασης στο από άλλη συσκευή. Πατάμε Συνεχίστε και εμφανίζεται μήνυμα επιτυχούς ενεργοποίησης πρόσβασης. β. Σε νέα καρτέλα κάνουμε επικόλληση της παρακάτω διέυθυνσης και θα εμφανιστεί καρτέλα ενεργοποίησης- απενεργοποίησης χειρισμού από λιγότερο ασφαλείς εφαρμογές. Επιλέγουμε ENEΡΓΟ. Άμεσα θα λάβουμε μήνυμα στο mail του Sender ότι ενεργοποιήθηκε η πρόσβαση από λιγότερο ασφαλείς εφαρμογές.

10 Ρυθμίσεις Εγγραφής Video (Record settings) Για να εκτελεστεί εγγραφή, απαιτείται η εισαγωγή κάρτας SD στην κάμερα. Δίνονται 3 επιλογές εγγραφής: Α. Manually Record : Χειροκίνητη εγγραφήέναρξη και τερματισμός εγγραφής με επιλογή (που εμφανίζεται στην οθόνη με την επιλογή) Β. Alarm record: Η εγγραφή ξεκινά με την ενεργοποίηση του συναγερμού της κάμερας (επιλογή αυτόματης εγγραφής 1,2 ή 3 λεπτών) Γ. Timed video recording: Ρυθμίζετε να εκτελέσει αυτόματη εγγραφή σε συγκεκριμένο χρονικό διάστημα (παράδειγμα από 13:50 έως 20:00) Κωδικοποίηση Ανιχνευτών (Add sensors)- MONO σε Κάμερες που Υποστηρίζουν Κωδικοποίηση Επιλέγουμε το σύμβολο «+» που βρίσκεται δίπλα στις επιλογές : (α) Sensor για εισαγωγή ανιχνευτή ανοίγματος ή ανιχνευτή κίνησης. (β) Remote control για εισαγωγή τηλεχειριστηρίου. (γ) Special Sensor για εισαγωγή ανιχνευτή 24ωρης λειτουργίας (καπνού, νερού, γκαζιού κλπ) Έπειτα θα εμφανιστεί η παραπάνω εικόνα. Πατάμε confirmed και μετά ενεργοποιούμε τον ανιχνευτή. Επεξήγηση συμβόλων πάνω στο εικονίδιο και επιλέγουμε την επιθυμητή θέση. 2 Όταν ο συγκεκριμένος ανιχνευτής ενεργοποιηθεί, η κάμερα θα στραφεί στο προκαθορισμένη θέση 2 Ο ανιχνευτής είναι ενεργός Για επιλογή προκαθορισμένης θέσης περιστροφής της κάμερας σε περίπτωση ενεργοποίησης του συγκεκριμένου ανιχνευτή, πατάμε

11 Ρυθμίσεις Εφαρμογής Πατήστε πάνω στο σημείο που αναγράφεται το που έχετε δηλώσει στην εγγραφή και θα εμφανιστεί η παρακάτω οθόνη Επιλέγετε το τελευταίο εικονίδιο για να εμφανιστεί η οθόνη ρυθμίσεων εφαρμογής και ελέγχου ιστορικού ειδοποιήσεων Επιλογές Λειτουργίας Επιλογές παρακολούθησης σε πραγματικό χρόνο Επιλογές λειτουργίας σε περίπτωση συναγερμού Ενέργειες σε περίπτωση Ειδοποίησης Η εφαρμογή να ανοίγει αυτόματα κατά την εκκίνηση του Smartphone 2. Κατά την παρακολούθηση του χώρου, η ένταση του ήχου να είναι αρχικά κλειστή. 3. Επιλογή ποιότητας εικόνας κατά την παρακολούθηση (LD, SD, HD) 4. Κατά την αναπαραγωγή video που έχει έγγραφεί, ο ήχος να είναι κλειστός. 5. Αυτόματη εκκίνηση εγγραφής video όταν ενεργοποιηθεί ο συναγερμός. 6. Το τηλέφωνο να δινείται κατά την ειδοποίηση 7. Το τηλέφωνο να ηχεί κατά την ειδοποίηση Αλλαγή κωδικού εισόδου στην εφαρμογή Όταν η κάμερα ενεργοποιηθεί είτε από συνδεδεμένο σε αυτή ανιχνευτή είτε εάν η ίδια ανιχνεύσει κίνηση, το smartphone θα αρχίσει να ηχεί με τον προεπιλεγμένο ήχο και την δονηση (Ρυθμίσεις εφαρμογής) και στην οθόνη του θα εμφανιστεί εικονίδιο όπου θα φαίνεται η ονομασία της κάμερας και θα δίνονται 2 επιλογές: 1. Check: εκτελεί real time σύνδεση με την κάμερα, όπου μπορούμε να ελέγξουμε και να επικοινωνήσουμε με τον χώρο καθώς και να καταγράψουμε φωτογραφίες (εικονίδιο ψαλίδι) και βίντεο (record settings). 2. Ignore: Ο συναγερμός σταματά να ηχεί, οπλίζεται άμεσα ξανά η κάμερα και η κάμερα θα δύναται να ειδοποιεί ξανά τον χρήστη.

12 Χρήσιμες Πληροφορίες Λειτουργίας 1. Τo App θα πρέπει να είναι ενεργό στο background για να μπορέσει να ειδοποιήσει τον χρήστη. 2. Tα e- mail ειδοποιήσεων ενδέχεται να αποστέλλονται αρχικά στα Ανεπιθύμητα (SPAM) και να χρειαστεί ρύθμιση εμπιστευτικότητας του αποστολέα ( κάμερα) από τον χρήστη. 3. Όταν ανοίξουμε την κάμερα για απομακρυσμένο έλεγχο, ελέγχουμε εάν υπάρχει άλλος χρήστης που την χρησιμοποιεί (πάνω δεξιά number of viewers) ώστε να μην υπάρξει ταυτόχρονος χειρισμός γιατί η κάμερα ενδέχεται να δυσλειτουργήσει (παράδειγμα όταν δώσουν κίνηση ταυτόχρονα 2 χρήστες). Λειτουργία κάμερας σε κλειστό κύκλωμα Καταγραφής (AP Connection Mode) Πατώντας την επιλογή AP connection, η κάμερα μεταβαίνει στην IP λειτουργία χωρίς την απαίτηση ύπαρξης σύνδεσης. Την κάμερα αυτή μπορείτε να την δείτε ΜΟΝΟ όταν είστε συνδεδεμένος στο εσωτερικό δίκτυο της κάμερας που θα εμφανιστεί στις διαθέσιμες συνδέσεις WiFi. Πρόγραμμα Υπολογιστή-Laptop- CMS Μεταβαίνουμε στην σελίδα κατεβάζουμε την εφαρμογή CMS Εκτελέστε εγκατάσταση του προγράμματος στον υπολογιστή σας ως διαχειριστής (administrator) και μετά την ολοκλήρωση της εγκατάστασης πατήστε το εικονίδιο στην επιφάνεια εργασίας

13 Θα εμφανιστεί το παράθυρο εισαγωγής κωδικών πρόσβασης όπου: Α. Ως user αφήνετε το admin Β. Ως password δεν πληκτρολογείτε κάποιο κωδικό (εργοστασιακά) Τέλος, πατήστε ΟΚ και θα εμφανιστεί η παρακάτω επιφάνεια εργασίας: Διπλό κλίκ πάνω στην ονομασία Δίκτυο εισαχθέντων καμερών στο CMS Προεπισκόπηση καμερών Ανασκόπηση εγγραφών video Εμφάνιση Εικόνας Επιλεχθείσας κάμερας Αρχείο ειδοποιησεων Ρυθμίσεις εγγραφής βίντεο και εισαγωγής χρηστών Κλείδωμα των προηγούμενων επιλογών Διαχείριση ήχου- εικόνας κάθε κάμερας Εισαγωγή καμερών Κίνηση εσωτερικής κάμερας Σίγαση ήχου Κίνηση εσωτερικής κάμερας Προηγούμενη- Επόμενη κάμερα Αλλαγή προβολής σε πλήρη Προβολή πολλαπλών καμερών

14 Ρυθμίσεις Προγράμματος Πατήστε το εικονίδιο και θα εμφανιστεί η οθόνη ρυθμίσεων εγγραφής Χώρος στον υπολογιστή που δεσμέυεται για εγγραφές (σε MB) Θέση αποθήκευσης εγγραφών στον υπολογιστή Εγγραφή πάνω σε υπάρχοντα video όταν τελειώσει ο χώρος που δεσμέυτηκε για εγγραφές. Αυτόματη εγγραφή όταν είναι ενεργό το πρόγραμμα Πατώντας την καρτέλα User θα εμφανιστεί η οθόνη χρηστών Με διπλό αριστερό κλικ πάνω στην ονομασία, μπορείτε να αλλάξετε τον τύπο του χρήστη ή τον κωδικό πρόσβασης στην εφαρμογή Πατήστε για εισαγωγή νέου χρήστη (Διαχειριστή ή επισκέπτη) ΠΡΟΣΟΧΗ: Δεν υπάρχει καμμία σχέση με τους διαχειριστές και του επισκέπτες της εφαρμογής Yoosee Για οποιαδήποτε πληροφορία ή διευκρίνιση σχετικά με την εγκατάσταση και την λειτουργία της συσκευής σας, το επιτελείο της Interfox.gr βρίσκεται στην διάθεσή σας στο Μην διστάσετε να μας πείτε την γνώμη σας. Είναι αναγκαία για την βελτίωση των υπηρεσιών και των οδηγιών που εκδίδει η Interfox αποκλειστικά για εσάς, τους απλούς χρήστες
