1 Operating Instructions Air Conditioner Indoor Unit INVERTER DELUXE XE CS-XE7MKEW CS-XE9MKEW CS-XE12MKEW CS-XE15MKEW CS-XE18MKEW CS-XE21MKEW INVERTER DELUXE E CS-E7MKEW CS-E9MKEW CS-E12MKEW CS-E15MKEW CS-E18MKEW CS-E21MKEW Single Split Outdoor Unit CU-E7MKE CU-E7MKE-3 CU-E9MKE CU-E9MKE-3 CU-E12MKE CU-E12MKE-3 CU-E15MKE CU-E18MKE CU-E21MKE Multi Split Outdoor Unit CU-2E15LBE CU-2E18LBE CU-3E18LBE CU-4E23LBE CU-4E27CBPG PORTUGUÊS 2 ~ 11 Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência. EΛΛΗΝΙΚΆ 12 ~ 21 Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά. БЪЛГАРСКИ 22 ~ 31 Преди да задействате климатика, прочетете внимателно инструкциите за употреба и ги запазете за бъдещи справки. TÜRKÇE 32 ~ 41 Ürünü çalıştırmadan önce, bu çalıştırma talimatlarını dikkatlice okuyunuz ve ileride kullanmak üzere muhafaza ediniz. HRVATSKI 42 ~ 51 Prije rada s jedinicom, pažljivo pročitajte ove upute za rad i čuvajte ih za buduće potrebe. GUΙA RÁPIDO ΣYNTOMOΣ OΔHГOΣ БЪРЗ СПРАВОЧНИК HIZLI KILAVUZ VODIČ ZA BRZI POČETAK Panasonic HA Air-Conditioning (M) Sdn. Bhd Unauthorized copying and distribution is a violation of law. F567919

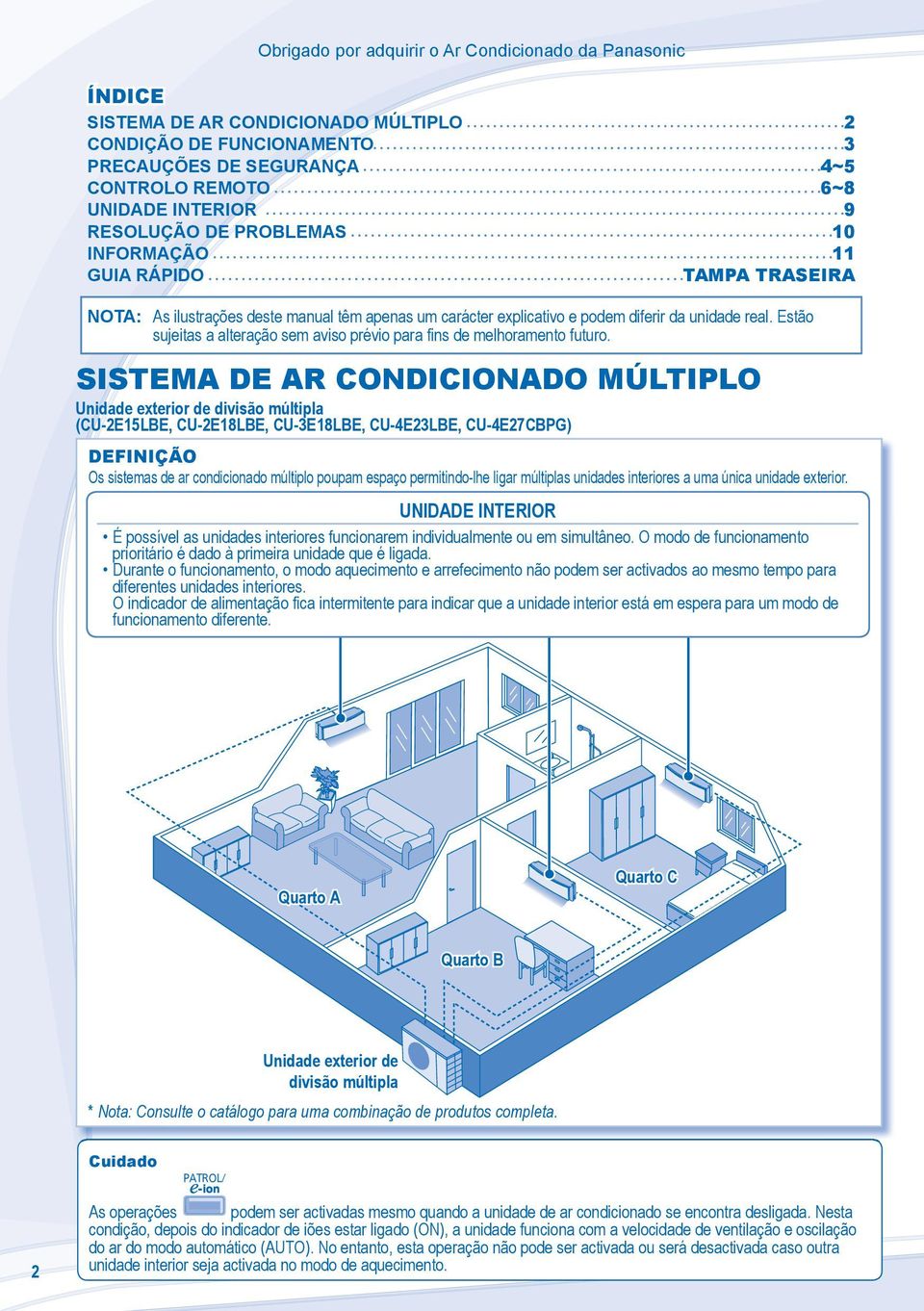

2 Obrigado por adquirir o Ar Condicionado da Panasonic ÍNDICE SISTEMA DE AR CDICIADO MÚLTIPLO 2 CDIÇÃO DE FUNCIAMENTO 3 PRECAUÇÕES DE SEGURANÇA 4~5 CTROLO REMOTO 6~8 UNIDADE INTERIOR 9 RESOLUÇÃO DE PROBLEMAS 10 INFORMAÇÃO 11 GUIA RÁPIDO TAMPA TRASEIRA NOTA: As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro. SISTEMA DE AR CDICIADO MÚLTIPLO Unidade exterior de divisão múltipla (CU-2E15LBE, CU-2E18LBE, CU-3E18LBE, CU-4E23LBE, CU-4E27CBPG) DEFINIÇÃO Os sistemas de ar condicionado múltiplo poupam espaço permitindo-lhe ligar múltiplas unidades interiores a uma única unidade exterior. UNIDADE INTERIOR É possível as unidades interiores funcionarem individualmente ou em simultâneo. O modo de funcionamento prioritário é dado à primeira unidade que é ligada. Durante o funcionamento, o modo aquecimento e arrefecimento não podem ser activados ao mesmo tempo para diferentes unidades interiores. O indicador de alimentação fica intermitente para indicar que a unidade interior está em espera para um modo de funcionamento diferente. Quarto A Quarto C Quarto B Unidade exterior de divisão múltipla * Nota: Consulte o catálogo para uma combinação de produtos completa. Cuidado PATROL/ 2 As operações podem ser activadas mesmo quando a unidade de ar condicionado se encontra desligada. Nesta condição, depois do indicador de iões estar ligado (), a unidade funciona com a velocidade de ventilação e oscilação do ar do modo automático (AUTO). No entanto, esta operação não pode ser activada ou será desactivada caso outra unidade interior seja activada no modo de aquecimento.

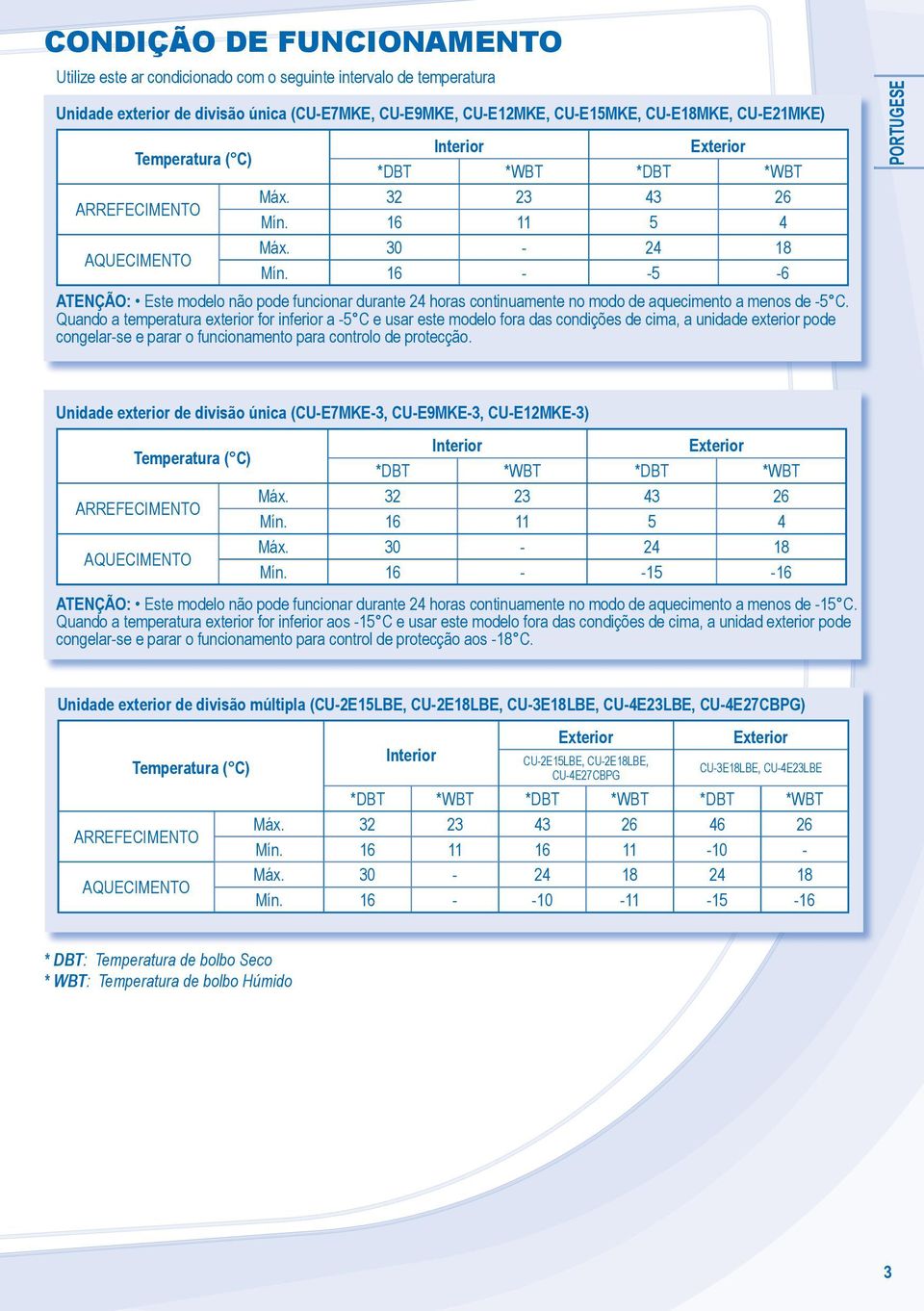

3 CDIÇÃO DE FUNCIAMENTO Utilize este ar condicionado com o seguinte intervalo de temperatura Unidade exterior de divisão única (CU-E7MKE, CU-E9MKE, CU-E12MKE, CU-E15MKE, CU-E18MKE, CU-E21MKE) Interior Exterior Temperatura ( C) *DBT *WBT *DBT *WBT Máx ARREFECIMENTO Mín Máx AQUECIMENTO Mín ATENÇÃO: Este modelo não pode funcionar durante 24 horas continuamente no modo de aquecimento a menos de -5 C. Quando a temperatura exterior for inferior a -5 C e usar este modelo fora das condições de cima, a unidade exterior pode congelar-se e parar o funcionamento para controlo de protecção. PORTUGESE Unidade exterior de divisão única (CU-E7MKE-3, CU-E9MKE-3, CU-E12MKE-3) Temperatura ( C) Interior Exterior *DBT *WBT *DBT *WBT ARREFECIMENTO Máx Mín AQUECIMENTO Máx Mín ATENÇÃO: Este modelo não pode funcionar durante 24 horas continuamente no modo de aquecimento a menos de -15 C. Quando a temperatura exterior for inferior aos -15 C e usar este modelo fora das condições de cima, a unidad exterior pode congelar-se e parar o funcionamento para control de protecção aos -18 C. Unidade exterior de divisão múltipla (CU-2E15LBE, CU-2E18LBE, CU-3E18LBE, CU-4E23LBE, CU-4E27CBPG) Temperatura ( C) ARREFECIMENTO AQUECIMENTO Interior Exterior CU-2E15LBE, CU-2E18LBE, CU-4E27CBPG Exterior CU-3E18LBE, CU-4E23LBE *DBT *WBT *DBT *WBT *DBT *WBT Máx Mín Máx Mín * DBT: Temperatura de bolbo Seco * WBT: Temperatura de bolbo Húmido 3

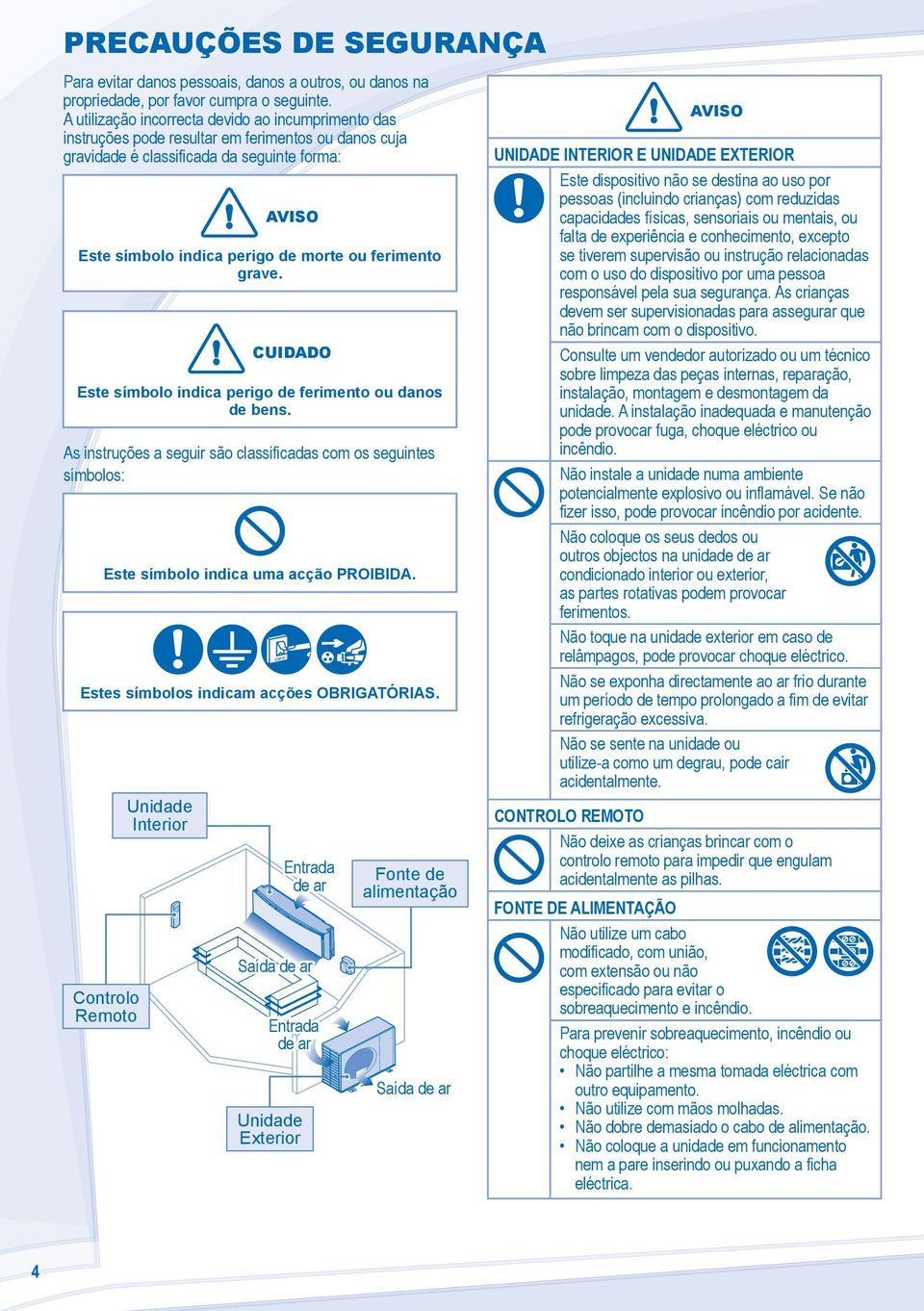

4 PRECAUÇÕES DE SEGURANÇA Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte. A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma: AVISO Este símbolo indica perigo de morte ou ferimento grave. CUIDADO Este símbolo indica perigo de ferimento ou danos de bens. As instruções a seguir são classificadas com os seguintes símbolos: Este símbolo indica uma acção PROIBIDA. Estes símbolos indicam acções OBRIGATÓRIAS. Controlo Remoto Unidade Interior Entrada de ar Saída de ar Entrada de ar Unidade Exterior Fonte de alimentação Saída de ar AVISO UNIDADE INTERIOR E UNIDADE EXTERIOR Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo. Consulte um vendedor autorizado ou um técnico sobre limpeza das peças internas, reparação, instalação, montagem e desmontagem da unidade. A instalação inadequada e manutenção pode provocar fuga, choque eléctrico ou incêndio. Não instale a unidade numa ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente. Não coloque os seus dedos ou outros objectos na unidade de ar condicionado interior ou exterior, as partes rotativas podem provocar ferimentos. Não toque na unidade exterior em caso de relâmpagos, pode provocar choque eléctrico. Não se exponha directamente ao ar frio durante um período de tempo prolongado a fim de evitar refrigeração excessiva. Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente. CTROLO REMOTO Não deixe as crianças brincar com o controlo remoto para impedir que engulam acidentalmente as pilhas. FTE DE ALIMENTAÇÃO Não utilize um cabo modificado, com união, com extensão ou não especificado para evitar o sobreaquecimento e incêndio. Para prevenir sobreaquecimento, incêndio ou choque eléctrico: Não partilhe a mesma tomada eléctrica com outro equipamento. Não utilize com mãos molhadas. Não dobre demasiado o cabo de alimentação. Não coloque a unidade em funcionamento nem a pare inserindo ou puxando a ficha eléctrica. 4

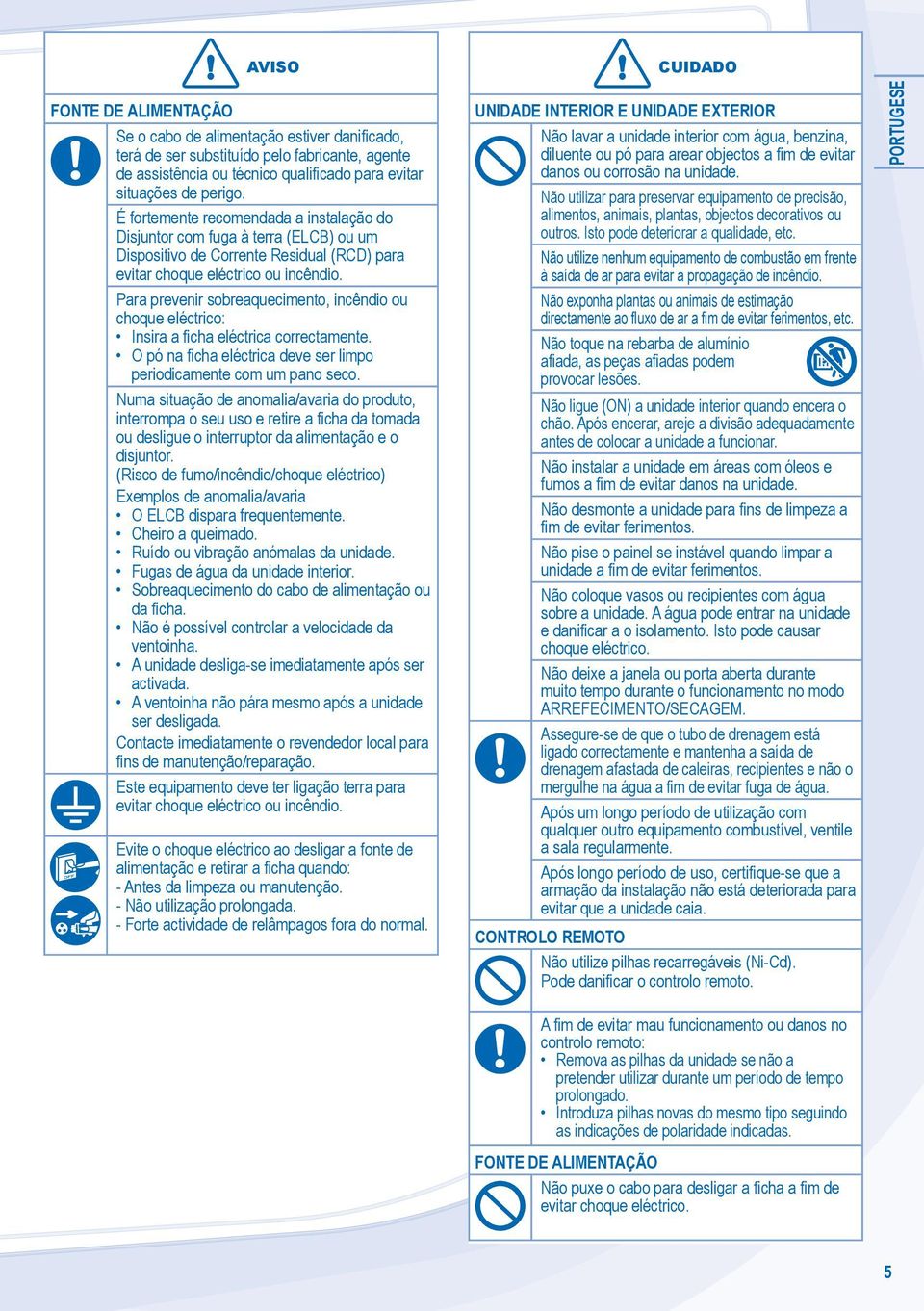

5 AVISO CUIDADO FTE DE ALIMENTAÇÃO Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualificado para evitar situações de perigo. É fortemente recomendada a instalação do Disjuntor com fuga à terra (ELCB) ou um Dispositivo de Corrente Residual (RCD) para evitar choque eléctrico ou incêndio. Para prevenir sobreaquecimento, incêndio ou choque eléctrico: Insira a ficha eléctrica correctamente. O pó na ficha eléctrica deve ser limpo periodicamente com um pano seco. Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a ficha da tomada ou desligue o interruptor da alimentação e o disjuntor. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anomalia/avaria O ELCB dispara frequentemente. Cheiro a queimado. Ruído ou vibração anómalas da unidade. Fugas de água da unidade interior. Sobreaquecimento do cabo de alimentação ou da ficha. Não é possível controlar a velocidade da ventoinha. A unidade desliga-se imediatamente após ser activada. A ventoinha não pára mesmo após a unidade ser desligada. Contacte imediatamente o revendedor local para fins de manutenção/reparação. Este equipamento deve ter ligação terra para evitar choque eléctrico ou incêndio. Evite o choque eléctrico ao desligar a fonte de alimentação e retirar a ficha quando: - Antes da limpeza ou manutenção. - Não utilização prolongada. - Forte actividade de relâmpagos fora do normal. UNIDADE INTERIOR E UNIDADE EXTERIOR Não lavar a unidade interior com água, benzina, diluente ou pó para arear objectos a fim de evitar danos ou corrosão na unidade. Não utilizar para preservar equipamento de precisão, alimentos, animais, plantas, objectos decorativos ou outros. Isto pode deteriorar a qualidade, etc. Não utilize nenhum equipamento de combustão em frente à saída de ar para evitar a propagação de incêndio. Não exponha plantas ou animais de estimação directamente ao fluxo de ar a fim de evitar ferimentos, etc. Não toque na rebarba de alumínio afiada, as peças afiadas podem provocar lesões. Não ligue () a unidade interior quando encera o chão. Após encerar, areje a divisão adequadamente antes de colocar a unidade a funcionar. Não instalar a unidade em áreas com óleos e fumos a fim de evitar danos na unidade. Não desmonte a unidade para fins de limpeza a fim de evitar ferimentos. Não pise o painel se instável quando limpar a unidade a fim de evitar ferimentos. Não coloque vasos ou recipientes com água sobre a unidade. A água pode entrar na unidade e danificar a o isolamento. Isto pode causar choque eléctrico. Não deixe a janela ou porta aberta durante muito tempo durante o funcionamento no modo ARREFECIMENTO/SECAGEM. Assegure-se de que o tubo de drenagem está ligado correctamente e mantenha a saída de drenagem afastada de caleiras, recipientes e não o mergulhe na água a fim de evitar fuga de água. Após um longo período de utilização com qualquer outro equipamento combustível, ventile a sala regularmente. Após longo período de uso, certifique-se que a armação da instalação não está deteriorada para evitar que a unidade caia. CTROLO REMOTO Não utilize pilhas recarregáveis (Ni-Cd). Pode danificar o controlo remoto. PORTUGESE A fim de evitar mau funcionamento ou danos no controlo remoto: Remova as pilhas da unidade se não a pretender utilizar durante um período de tempo prolongado. Introduza pilhas novas do mesmo tipo seguindo as indicações de polaridade indicadas. FTE DE ALIMENTAÇÃO Não puxe o cabo para desligar a ficha a fim de evitar choque eléctrico. 5

6 CTROLO REMOTO Prima o botão do controlo remoto Indicador e sensor de actividade humana Distância máxima: 8m 1 PARA LIGAR OU DESLIGAR (/OFF) A UNIDADE Por favor tenha atenção à indicação de desligado (OFF) no visor do controlo remoto, para evitar que a unidade inicie/pare inapropriadamente. 2 PARA CFIGURAR A TEMPERATURA Ecrã do controlo remoto PATROL SENSOR MODE OFF/ TEMP POWERFUL/ QUIET FAN SPEED TIMER OFF AUTO HEAT COOL DRY MILD DRY MILD DRY COOLING POWER TIMER INDICADOR AUTO COMFORT POWERFUL/QUIET AUTO COMFORT PATROL/ AIR SWING FAN SPEED AIR SWING (Azul) (Verde) (Laranja) (Verde) (Verde) (Azul) (Laranja) Alcance de selecção: 16 C ~ 30 C. Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia. MODO DE AQUECIMENTO : 20 C ~ 24 C. MODO DE ARREFECIMENTO : 26 C ~ 28 C. MODO SECO : 1 C ~ 2 C abaixo da temperatura ambiente. 3 PARA SELECCIAR O MODO DE OPERAÇÃO MODO AUTOMÁTICO - Para sua conveniência Durante a selecção do modo de funcionamento o indicador de potência pisca. A unidade selecciona o modo de operação a cada 10 minutos de acordo com a definição da temperatura e temperatura ambiente (apenas para Sistema de divisão única). A unidade selecciona o modo de operação a cada 3 horas de acordo com a definição da temperatura, temperatura exterior e temperatura ambiente (apenas para Sistema de divisão múltipla). MODO DE AQUECIMENTO - Para desfrutar de ar quente A unidade demora algum tempo a aquecer. O indicador de energia pisca durante esta operação. MODO DE ARREFECIMENTO - Para desfrutar de ar fresco Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo frio. MODO SECO - Para desumidificar o ambiente A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave. 4 FAN SPEED PARA SELECCIAR A VELOCIDADE DO VENTILADOR (5 OPÇÕES) Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação. 5 PARA AJUSTAR A DIRECÇÃO DO FLUXO DE AR (5 OPÇÕES) CANCEL AC RC CHECK CLOCK RE AIR SWING 6 Mantém a ventilação da sala. No modo COOL/DRY (FRIO/SECO), se estiver definido AUTO, a alavanca balança para a esquerda/direita e para cima/para baixo automaticamente. No modo HEAT (CALOR), se estiver definido AUTO, a alavanca horizontal fixa-se numa posição predeterminada. A alavanca vertical balança para esquerda/direita após a subida de temperatura.

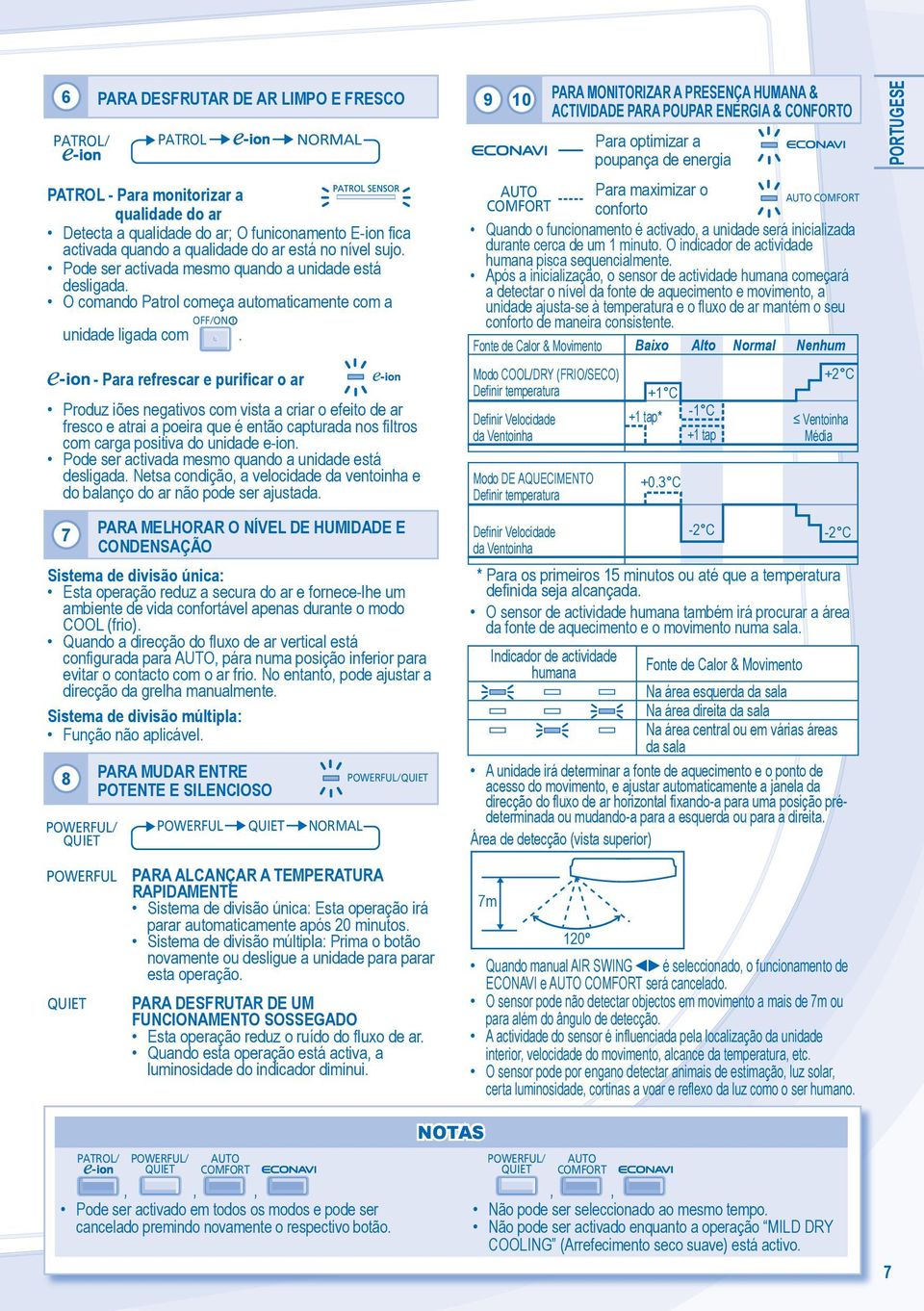

7 6 PARA DESFRUTAR DE AR LIMPO E FRESCO PATROL/ PATROL NORMAL PATROL - Para monitorizar a qualidade do ar Detecta a qualidade do ar; O funiconamento E-ion fica activada quando a qualidade do ar está no nível sujo. Pode ser activada mesmo quando a unidade está desligada. O comando Patrol começa automaticamente com a unidade ligada com OFF/. - Para refrescar e purificar o ar Produz iões negativos com vista a criar o efeito de ar fresco e atrai a poeira que é então capturada nos filtros com carga positiva do unidade e-ion. Pode ser activada mesmo quando a unidade está desligada. Netsa condição, a velocidade da ventoinha e do balanço do ar não pode ser ajustada. 7 PARA MELHORAR O NÍVEL DE HUMIDADE E CDENSAÇÃO Sistema de divisão única: Esta operação reduz a secura do ar e fornece-lhe um ambiente de vida confortável apenas durante o modo COOL (frio). Quando a direcção do fluxo de ar vertical está configurada para AUTO, pára numa posição inferior para evitar o contacto com o ar frio. No entanto, pode ajustar a direcção da grelha manualmente. Sistema de divisão múltipla: Função não aplicável. 8 POWERFUL/ QUIET PARA MUDAR ENTRE POTENTE E SILENCIOSO POWERFUL QUIET NORMAL POWERFUL/QUIET 9 10 PARA MITORIZAR A PRESENÇA HUMANA & ACTIVIDADE PARA POUPAR ENERGIA & CFORTO Para optimizar a poupança de energia AUTO Para maximizar o AUTO COMFORT COMFORT conforto Quando o funcionamento é activado, a unidade será inicializada durante cerca de um 1 minuto. O indicador de actividade humana pisca sequencialmente. Após a inicialização, o sensor de actividade humana começará a detectar o nível da fonte de aquecimento e movimento, a unidade ajusta-se à temperatura e o fluxo de ar mantém o seu conforto de maneira consistente. Fonte de Calor & Movimento Baixo Alto Normal Nenhum Modo COOL/DRY (FRIO/SECO) +2 C Definir temperatura +1 C Definir Velocidade da Ventoinha Modo DE AQUECIMENTO Definir temperatura Definir Velocidade da Ventoinha +1 tap* +0.3 C -1 C +1 tap -2 C Ventoinha Média -2 C * Para os primeiros 15 minutos ou até que a temperatura definida seja alcançada. O sensor de actividade humana também irá procurar a área da fonte de aquecimento e o movimento numa sala. Indicador de actividade humana Fonte de Calor & Movimento Na área esquerda da sala Na área direita da sala Na área central ou em várias áreas da sala A unidade irá determinar a fonte de aquecimento e o ponto de acesso do movimento, e ajustar automaticamente a janela da direcção do fluxo de ar horizontal fixando-a para uma posição prédeterminada ou mudando-a para a esquerda ou para a direita. Área de detecção (vista superior) PORTUGESE POWERFUL QUIET PARA ALCANÇAR A TEMPERATURA RAPIDAMENTE Sistema de divisão única: Esta operação irá parar automaticamente após 20 minutos. Sistema de divisão múltipla: Prima o botão novamente ou desligue a unidade para parar esta operação. PARA DESFRUTAR DE UM FUNCIAMENTO SOSSEGADO Esta operação reduz o ruído do fluxo de ar. Quando esta operação está activa, a luminosidade do indicador diminui. 7m 120º Quando manual AIR SWING é seleccionado, o funcionamento de ECAVI e AUTO COMFORT será cancelado. O sensor pode não detectar objectos em movimento a mais de 7m ou para além do ângulo de detecção. A actividade do sensor é influenciada pela localização da unidade interior, velocidade do movimento, alcance da temperatura, etc. O sensor pode por engano detectar animais de estimação, luz solar, certa luminosidade, cortinas a voar e reflexo da luz como o ser humano. PATROL/ POWERFUL/ QUIET AUTO COMFORT,,, Pode ser activado em todos os modos e pode ser cancelado premindo novamente o respectivo botão. NOTAS POWERFUL/ QUIET AUTO COMFORT,, Não pode ser seleccionado ao mesmo tempo. Não pode ser activado enquanto a operação MILD DRY COOLING (Arrefecimento seco suave) está activo. 7

8 CTROLO REMOTO Prima e segure durante 5 segundos para escurecer ou restaurar a luminosidade do indicador da unidade. Prima e segure durante aproximadamente 10 segundos para mostrar a temperatura em C ou F. Prima para restabelecer as configurações padrão do controlo remoto. COMO CFIGURAR O TEMPORIZADOR 2 conjuntos de temporizadores On e OFF estão disponíveis para ligar () ou desligar (OFF) em tempos diferentes predefinidos. Complete os procedimentos abaixo para definir cada temporizador: 1 Cancel Cancel 2 14 Não utilizado em operações normais TIMER OFF CANCEL AC RC CHECK CLOCK RE 13 OFF Seleccione a função ou OFF do temporizador Configure a hora Confirme Exemplo de aplicação numa sala de estar: Manhã: às 07:00 (Acordar) OFF às 08:00 (Sair para trabalhar) Noite: às 17:00 (De regresso a casa) OFF às 22:00 (Dormir) Para cancelaro temporizador ou OFF, premir ou OFF para seleccionar respectivamente ou depois premir CANCEL. Se o temporizador é cancelado manualmente ou devido a falha de energia, você pode restaurar novamente o temporizador premindo ou OFF para seleccionar respectivamente ou depois premir. O futuro temporizador será mostrado e será activado em sequência. Quando configurar o Temporizador LIGADO (), a unidade pode começar mais cedo (até 35 minutos) antes da hora configurada de maneira a alcançar a temperatura desejada a tempo. A operação do temporizador é baseada na configuração do relógio no controlo remoto e repete diariamente uma vez configurada. Para configurar o relógio, por favor consulte Preparação do Controlo Remoto na contracapa. A unidade desliga-se e o indicador do temporizador começa a piscar. Utilize o controlo remoto para obter o código de erro. 1 Prima durante 5 segundos. Prima para 3 sair da verificação. TIMER OFF CHECK CLOCK AC CANCEL RE RC 2 Prima até ouvir um sinal sonoro e, em seguida, anote o código de erro. Nota: Para um certo erro, pode reiniciar a unidade com funcionamento limitado com 4 bips enquanto inicia o funcionamento. 8 4 Desligue a unidade e indique o código de erro ao revendedor autorizado.

9 UNIDADE INTERIOR CUIDADO Desligue a unidade e desligue a fi cha da tomada antes de efectuar a limpeza. Não toque nas alhetas de alumínio, a parte afiada pode causar ferimentos. PORTUGESE INSTRUÇÕES DE LIMPEZA Não utilize benzina, diluente nem pó de limpeza abrasivo. Utilize apenas sabões ( ph7) ou detergente de uso doméstico neutro. Não utilize água com uma temperatura superior a 40 C. SUGESTÃO Para assegurar um óptimo desempenho da unidade, a limpeza de manutenção tem que ser executada em intervalos regulares. Uma unidade suja pode provocar avaria e pode restabelecer o código de erro H99. Consulte o revendedor autorizado , 10, 11 SISTEMA PURIFICADOR DO AR DE iões Não tocar quando em funcionamento. 5 SENSOR DE ACTIVIDADE HUMANA Não bater nem premir violentamente o sensor nem o empurrar com um objecto afiado. Isto pode provocar danos e avarias. Não coloque objectos grandes perto do sensor e mantenha unidades de calor ou humidificadores longe da área de detecção. Isto pode levar a avaria do sensor. 1 UNIDADE INTERIOR Limpe cuidadosamente a unidade com um pano macio e seco. 2 PAINEL FRTAL Retire o painel frontal Levante e puxe para retirar o painel frontal. Lave-o com cuidado e seque-o. Feche o painel frontal Pressione para baixo os dois extremos do painel frontal para fechá-lo com segurança. 3 RECEPTOR DO CTROLO REMOTO 4 ALHETAS DE ALUMÍNIO 5 SENSOR DE ACTIVIDADE HUMANA 6 DIFUSOR DA DIRECÇÃO DO FLUXO DE AR HORIZTAL Não ajuste com a mão. 7 DIFUSOR DA DIRECÇÃO DO FLUXO DE AR VERTICAL Não ajuste com a mão. 8 BOTÃO AUTO OFF/ Utilizado quando o controlo remoto está mal colocado ou avariado. Acção Modo Prima uma vez. Automático Prima sem soltar até ouvir 1 sinal sonoro e, em seguida, liberte. Arrefecimento Prima sem soltar até ouvir 1 sinal sonoro e, em seguida, liberte. Prima novamente até serem emitidos 2 Aquecimento sinais sonoros (bips), e depois liberte. Prima o botão para desligar. 9 FIO DE CARGA DE e-iões 10 FILTROS DE iões Limpe regularmente os filtros. Lave/passe os filtros suavemente por água para evitar a ocorrência de danos na superfície do filtro. Seque os filtros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa. Substitua os filtros danificados. 11 GERADOR ACTIVO DE iões Limpe com um cotonete. O gerador activo de iões deve ser limpo semestralmente. 9

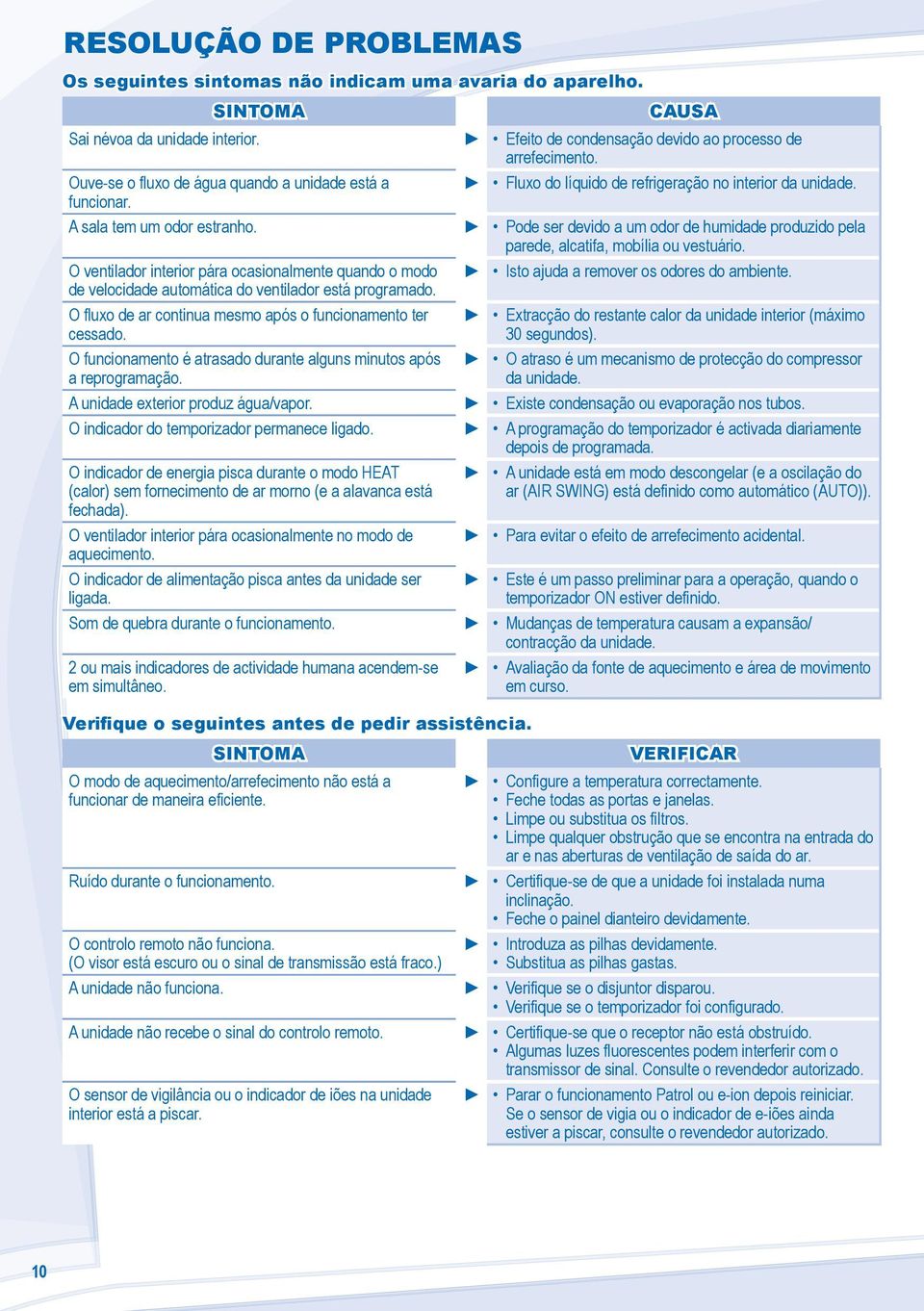

10 RESOLUÇÃO DE PROBLEMAS Os seguintes sintomas não indicam uma avaria do aparelho. SINTOMA Sai névoa da unidade interior. Ouve-se o fluxo de água quando a unidade está a funcionar. A sala tem um odor estranho. O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado. O fluxo de ar continua mesmo após o funcionamento ter cessado. O funcionamento é atrasado durante alguns minutos após a reprogramação. A unidade exterior produz água/vapor. O indicador do temporizador permanece ligado. O indicador de energia pisca durante o modo HEAT (calor) sem fornecimento de ar morno (e a alavanca está fechada). O ventilador interior pára ocasionalmente no modo de aquecimento. O indicador de alimentação pisca antes da unidade ser ligada. Som de quebra durante o funcionamento. 2 ou mais indicadores de actividade humana acendem-se em simultâneo. CAUSA Efeito de condensação devido ao processo de arrefecimento. Fluxo do líquido de refrigeração no interior da unidade. Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário. Isto ajuda a remover os odores do ambiente. Extracção do restante calor da unidade interior (máximo 30 segundos). O atraso é um mecanismo de protecção do compressor da unidade. Existe condensação ou evaporação nos tubos. A programação do temporizador é activada diariamente depois de programada. A unidade está em modo descongelar (e a oscilação do ar (AIR SWING) está definido como automático (AUTO)). Para evitar o efeito de arrefecimento acidental. Este é um passo preliminar para a operação, quando o temporizador estiver definido. Mudanças de temperatura causam a expansão/ contracção da unidade. Avaliação da fonte de aquecimento e área de movimento em curso. Verifique o seguintes antes de pedir assistência. SINTOMA O modo de aquecimento/arrefecimento não está a funcionar de maneira eficiente. Ruído durante o funcionamento. O controlo remoto não funciona. (O visor está escuro ou o sinal de transmissão está fraco.) A unidade não funciona. A unidade não recebe o sinal do controlo remoto. O sensor de vigilância ou o indicador de iões na unidade interior está a piscar. VERIFICAR Configure a temperatura correctamente. Feche todas as portas e janelas. Limpe ou substitua os filtros. Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar. Certifique-se de que a unidade foi instalada numa inclinação. Feche o painel dianteiro devidamente. Introduza as pilhas devidamente. Substitua as pilhas gastas. Verifique se o disjuntor disparou. Verifique se o temporizador foi configurado. Certifique-se que o receptor não está obstruído. Algumas luzes fluorescentes podem interferir com o transmissor de sinal. Consulte o revendedor autorizado. Parar o funcionamento Patrol ou e-ion depois reiniciar. Se o sensor de vigia ou o indicador de e-iões ainda estiver a piscar, consulte o revendedor autorizado. 10

11 INFORMAÇÃO PARA UMA INSPECÇÃO SAZAL APÓS NÃO UTILIZAÇÃO PROLGADA Verifique as pilhas do controlo remoto. Os orifícios de entrada e saída devem estar desobstruídos. Use a tecla Auto OFF/ (Ligar/Desligar automático) para seleccionar a operação de Arrefecimento/ Aquecimento (COOL/HEAT), após 15 minutos de funcionamento, é normal ter a seguinte diferença de temperatura entre as aberturas de ventilação de entrada e saída de ar: Arrefecimento: 8 C Aquecimento: 14 C PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLGADO Active o modo Aquecimento durante 2~3 horas como alternativa para remover completamente a humidade nas partes internas para evitar o crescimento de mofo. Desligue a unidade e retire a ficha da tomada. Remova as pilhas do controlo remoto. CRITÉRIOS SEM MANUTENÇÃO DESLIGUE A ALIMENTAÇÃO E RETIRE A FICHA DA TOMADA e consulte em seguida um revendedor autorizado nas seguintes condições: Ruído anormal durante o funcionamento. Água/partículas estranhas entraram no controlo remoto. Fuga de água da unidade interior. Os interruptores do disjuntor desligam-se frequentemente. O fio distribuidor de corrente aquece de forma anormal. Os interruptores ou botões não estão a funcionar devidamente. PORTUGESE Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias Pb Estes símbolos nos produtos, embalagens e documentos significam que os produtos eléctricos e electrónicos usados nao podem ser misturados com os resíduos urbanos. Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC. A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos. Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido. De acordo com a legislacao nacional, podem ser apçlicadas multas caso seja feita a eliminação incorrecta destes resíduos. Para Uitlizadores Não Particulares da União Europeia Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações. [Informação sobre a eliminação noutros países fora da União Europeia] Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto. Nota para os símbolos de baterias (dois exemplos de símbolos): Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de proceder em conformidade com o estabelecido na Directiva referente aos produtos químicos utilizados. 11

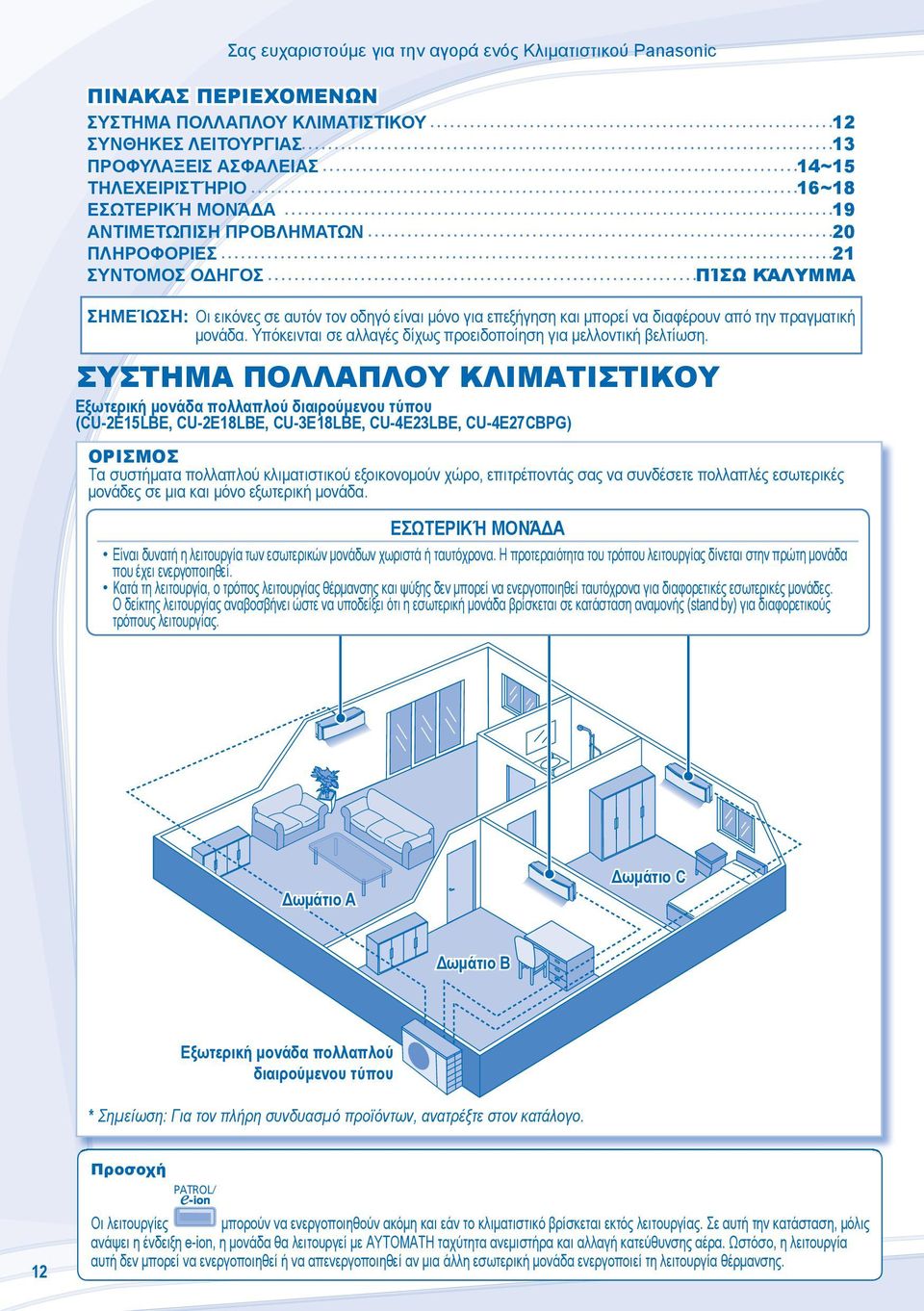

12 Σας ευχαριστούμε για την αγορά ενός Κλιματιστικού Panasonic ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΤΗΜΑ ΠΟΛΛΑΠΛΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ 12 ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 13 ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 14~15 ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ 16~18 ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 19 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ 20 ΠΛΗΡΟΦΟΡΙΕΣ 21 ΣΥΝΤΟΜΟΣ ΟΔΗΓΟΣ ΠΊΣΩ ΚΆΛΥΜΜΑ ΣΗΜΕΊΩΣΗ: Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να διαφέρουν από την πραγματική μονάδα. Υπόκεινται σε αλλαγές δίχως προειδοποίηση για μελλοντική βελτίωση. ΣΥΣΤΗΜΑ ΠΟΛΛΑΠΛΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ Εξωτερική μονάδα πολλαπλού διαιρούμενου τύπου (CU-2E15LBE, CU-2E18LBE, CU-3E18LBE, CU-4E23LBE, CU-4E27CBPG) ΟΡΙΣΜΟΣ Τα συστήματα πολλαπλού κλιματιστικού εξοικονομούν χώρο, επιτρέποντάς σας να συνδέσετε πολλαπλές εσωτερικές μονάδες σε μια και μόνο εξωτερική μονάδα. ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ Είναι δυνατή η λειτουργία των εσωτερικών μονάδων χωριστά ή ταυτόχρονα. Η προτεραιότητα του τρόπου λειτουργίας δίνεται στην πρώτη μονάδα που έχει ενεργοποιηθεί. Κατά τη λειτουργία, ο τρόπος λειτουργίας θέρμανσης και ψύξης δεν μπορεί να ενεργοποιηθεί ταυτόχρονα για διαφορετικές εσωτερικές μονάδες. Ο δείκτης λειτουργίας αναβοσβήνει ώστε να υποδείξει ότι η εσωτερική μονάδα βρίσκεται σε κατάσταση αναμονής (stand by) για διαφορετικούς τρόπους λειτουργίας. Δωμάτιο A Δωμάτιο C Δωμάτιο B Εξωτερική μονάδα πολλαπλού διαιρούμενου τύπου * Σημείωση: Για τον πλήρη συνδυασμό προϊόντων, ανατρέξτε στον κατάλογο. Προσοχή PATROL/ 12 Οι λειτουργίες μπορούν να ενεργοποιηθούν ακόμη και εάν το κλιματιστικό βρίσκεται εκτός λειτουργίας. Σε αυτή την κατάσταση, μόλις ανάψει η ένδειξη e-ion, η μονάδα θα λειτουργεί με ΑΥΤΟΜΑΤΗ ταχύτητα ανεμιστήρα και αλλαγή κατεύθυνσης αέρα. Ωστόσο, η λειτουργία αυτή δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί αν μια άλλη εσωτερική μονάδα ενεργοποιεί τη λειτουργία θέρμανσης.

13 ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Χρησιμοποιείτε αυτό το κλιματιστικό στα παρακάτω εύρη θερμοκρασιών Εξωτερική μονάδα απλού διαιρούμενου τύπου (CU-E7MKE, CU-E9MKE, CU-E12MKE, CU-E15MKE, CU-E18MKE, CU-E21MKE) Σε εσωτερικό χώρο Σε εξωτερικό χώρο Θερμοκρασία ( C) *DBT *WBT *DBT *WBT Μέγ ΨΥΞΗ Ελάχ Μέγ ΘΕΡΜΑΝΣΗ Ελάχ ΕΙΔΟΠΟΙΗΣΗ: Tο μοντέλο αυτό δεν είναι κατάλληλο για 24ωρη ασταμάτητη λειτουργία στη λειτουργία θέρμανσης κάτω από τους -5 C. Όταν η εξωτερική θερμοκρασία είναι κάτω των -5 C, και χρησιμοποιείτε το μοντέλο εκτός των ανωτέρω συνθηκών, η εξωτερική μονάδα μπορεί να παγώσει και να σταματήσει για λόγους προστασίας. EΛΛΗΝΙΚΆ Εξωτερική μονάδα απλού διαιρούμενου τύπου (CU-E7MKE-3, CU-E9MKE-3, CU-E12MKE-3) Θερμοκρασία ( C) Σε εσωτερικό χώρο Σε εξωτερικό χώρο *DBT *WBT *DBT *WBT ΨΥΞΗ Μέγ Ελάχ ΘΕΡΜΑΝΣΗ Μέγ Ελάχ ΕΙΔΟΠΟΙΗΣΗ: Tο μοντέλο αυτό δεν είναι κατάλληλο για 24ωρη ασταμάτητη λειτουργία στη λειτουργία θέρμανσης κάτω από τους -15 C. Όταν η εξωτερική θερμοκρασία είναι κάτω των -15 C, και χρησιμοποιείτε το μοντέλο εκτός των ανωτέρω συνθηκών, η εξωτερική μονάδα μπορεί να παγώσει και να σταματήσει να λειτουργεί για λόγους προστασίας στους -18 C. Εξωτερική μονάδα πολλαπλού διαιρούμενου τύπου (CU-2E15LBE, CU-2E18LBE, CU-3E18LBE, CU-4E23LBE, CU-4E27CBPG) Θερμοκρασία ( C) ΨΥΞΗ ΘΕΡΜΑΝΣΗ Σε εσωτερικό χώρο Σε εξωτερικό χώρο CU-2E15LBE, CU-2E18LBE, CU-4E27CBPG Σε εξωτερικό χώρο CU-3E18LBE, CU-4E23LBE *DBT *WBT *DBT *WBT *DBT *WBT Μέγ Ελάχ Μέγ Ελάχ * DBT: Θερμοκρασία ξηρού βολβού * WBT: Θερμοκρασία υγρού βολβού 13

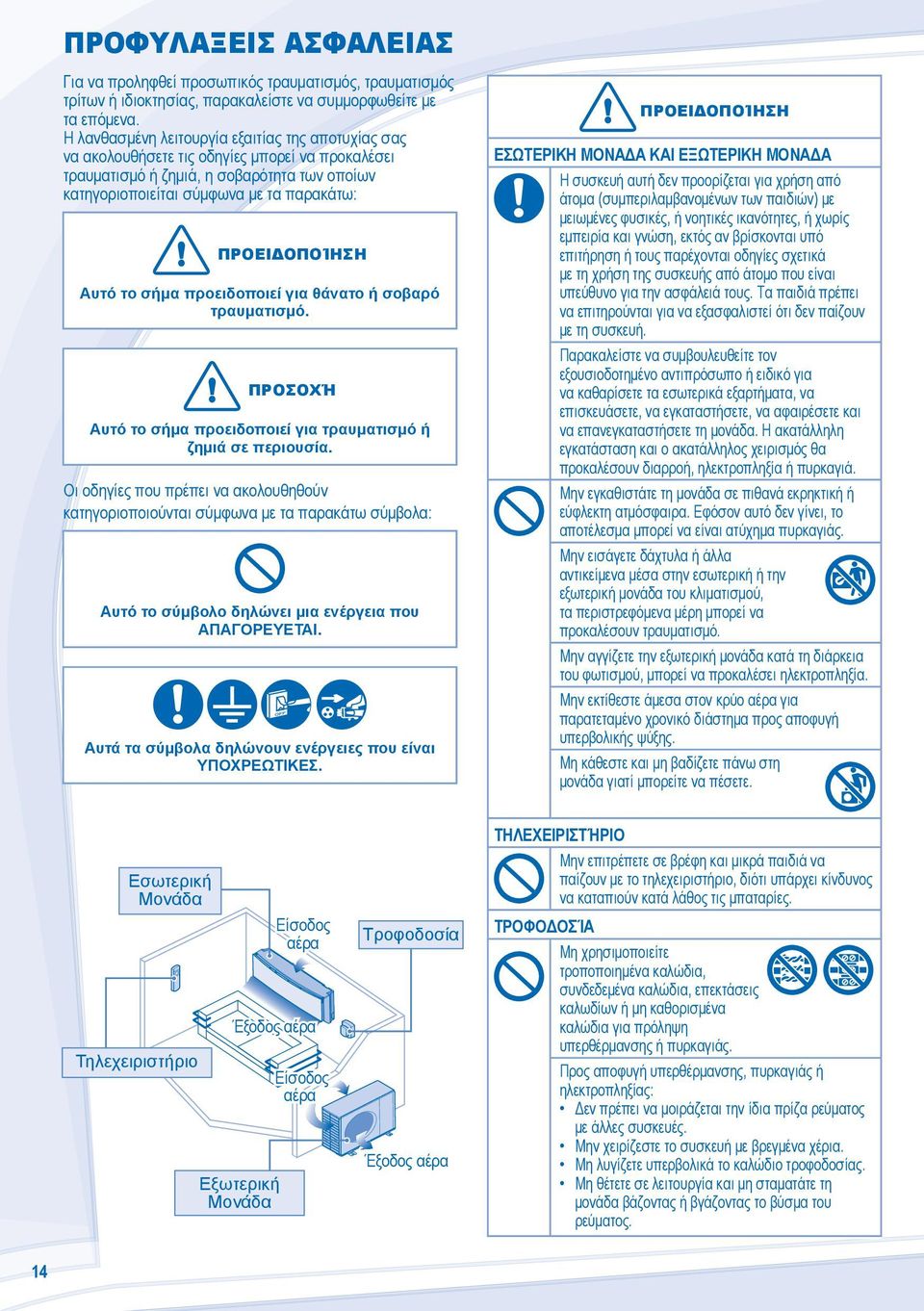

14 ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Για να προληφθεί προσωπικός τραυματισμός, τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε να συμμορφωθείτε με τα επόμενα. Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα των οποίων κατηγοριοποιείται σύμφωνα με τα παρακάτω: ΠΡΟΕΙΔΟΠΟΊΗΣΗ Αυτό το σήμα προειδοποιεί για θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΉ Αυτό το σήμα προειδοποιεί για τραυματισμό ή ζημιά σε περιουσία. Οι οδηγίες που πρέπει να ακολουθηθούν κατηγοριοποιούνται σύμφωνα με τα παρακάτω σύμβολα: Αυτό το σύμβολο δηλώνει μια ενέργεια που ΑΠΑΓΟΡΕΥΕΤΑΙ. Αυτά τα σύμβολα δηλώνουν ενέργειες που είναι ΥΠΟΧΡΕΩΤΙΚΕΣ. ΠΡΟΕΙΔΟΠΟΊΗΣΗ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΚΑΙ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, ή νοητικές ικανότητες, ή χωρίς εμπειρία και γνώση, εκτός αν βρίσκονται υπό επιτήρηση ή τους παρέχονται οδηγίες σχετικά με τη χρήση της συσκευής από άτομο που είναι υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή. Παρακαλείστε να συμβουλευθείτε τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για να καθαρίσετε τα εσωτερικά εξαρτήματα, να επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε και να επανεγκαταστήσετε τη μονάδα. Η ακατάλληλη εγκατάσταση και ο ακατάλληλος χειρισμός θα προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά. Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το αποτέλεσμα μπορεί να είναι ατύχημα πυρκαγιάς. Μην εισάγετε δάχτυλα ή άλλα αντικείμενα μέσα στην εσωτερική ή την εξωτερική μονάδα του κλιματισμού, τα περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμό. Μην αγγίζετε την εξωτερική μονάδα κατά τη διάρκεια του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία. Μην εκτίθεστε άμεσα στον κρύο αέρα για παρατεταμένο χρονικό διάστημα προς αποφυγή υπερβολικής ψύξης. Μη κάθεστε και μη βαδίζετε πάνω στη μονάδα γιατί μπορείτε να πέσετε. Εσωτερική Μονάδα Τηλεχειριστήριο Είσοδος αέρα Έξοδος αέρα Εξωτερική Μονάδα Είσοδος αέρα Τροφοδοσία Έξοδος αέρα ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ Μην επιτρέπετε σε βρέφη και μικρά παιδιά να παίζουν με το τηλεχειριστήριο, διότι υπάρχει κίνδυνος να καταπιούν κατά λάθος τις μπαταρίες. ΤΡΟΦΟΔΟΣΊΑ Μη χρησιμοποιείτε τροποποιημένα καλώδια, συνδεδεμένα καλώδια, επεκτάσεις καλωδίων ή μη καθορισμένα καλώδια για πρόληψη υπερθέρμανσης ή πυρκαγιάς. Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας: Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με άλλες συσκευές. Μην χειρίζεστε το συσκευή με βρεγμένα χέρια. Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας. Μη θέτετε σε λειτουργία και μη σταματάτε τη μονάδα βάζοντας ή βγάζοντας το βύσμα του ρεύματος. 14

15 ΠΡΟΕΙΔΟΠΟΊΗΣΗ ΠΡΟΣΟΧΉ ΤΡΟΦΟΔΟΣΊΑ Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για να αποφευχθεί ενδεχόμενος κίνδυνος. Συνιστάται θερμά να εγκατασταθεί με Διακόπτη Κυκλώματος Διαρροής της Γείωσης (ELCB:= Earth Leakage Circuit Breaker) ή με Διάταξη Προστασίας Ρεύματος Διαρροής (RCD:= Residual Current Device) ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς. Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας: Εισαγάγετε το βύσμα του ρεύματος σωστά. Η σκόνη πάνω στο βύσμα του ρεύματος θα πρέπει να καθαρίζεται τακτικά με ένα στεγνό πανί. Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και το διακόπτη ρεύματος. (Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/βλάβης Ο ELCB ενεργοποιείται συχνά. Παρατηρείται μυρωδιά καμένου. Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση της μονάδας. Υπάρχει διαρροή νερού από την εσωτερική μονάδα. Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό. Δεν είναι εφικτός ο έλεγχος της ταχύτητας του ανεμιστήρα. Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία. Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει διακοπεί η λειτουργία. Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή. Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς. Προς αποφυγή ηλεκτροπληξίας διακόπτετε την παροχή ρεύματος και αποσυνδέετε το βύσμα όταν: - Πριν τον καθαρισμό ή το σέρβις. - Εφόσον δεν γίνεται χρήση για παρατεταμένο χρονικό διάστημα. - Σε περίπτωση μη κανονικής δραστηριότητας με παρουσία ισχυρών σπινθήρων. ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΚΑΙ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη, διαλυτικά ή σκόνες καθαρισμού προς αποφυγή πρόκλησης φθοράς ή διάβρωσης στη μονάδα. Να μην χρησιμοποιείται για τη συντήρηση εξοπλισμού ακριβείας, τροφίμων, ζώων, φυτών, έργων τέχνης ή άλλων αντικειμένων. Υπάρχει ενδεχόμενο αλλοίωσης της ποιότητας, κ.λπ. Μη χρησιμοποιείτε εξοπλισμό που περιέχει καύσιμα μπροστά από την έξοδο της ροής του αέρα ώστε να αποφύγετε την εξάπλωση πυρκαγιάς. Να αποφεύγεται η άμεση έκθεση φυτών ή κατοικίδιων στη ροή του αέρα προς αποφυγή τραυματισμού κ.λπ. Μην αγγίζετε το κοφτερό αλουμινένιο πτερύγιο, τα κοφτερά μέρη μπορεί να σας τραυματίσουν. Μην ανάβετε την εσωτερική μονάδα όταν κάνετε παρκέ στο πάτωμα. Αφού τελειώσετε με το παρκέ, αερίστε κατάλληλα το δωμάτιο πριν να θέσετε σε λειτουργία τη μονάδα. Μην εγκαθιστάτε τη μονάδα σε χώρους με λάδια και καπνούς προς αποφυγή φθοράς της μονάδας. Μην αποσυναρμολογείτε τη μονάδα για λόγους καθαρισμού προς αποφυγή τραυματισμού. Μην πατάτε πάνω σε ασταθή πάγκο όταν καθαρίζετε τη μονάδα προς αποφυγή τραυματισμού. Μην τοποθετείτε βάζα ή δοχεία νερού πάνω στη μονάδα. Το νερό μπορεί να εισέλθει στη μονάδα και να υποβαθμίσει τη μόνωση. Αυτό μπορεί να προκαλέσει ηλεκτροπληξία. Μην αφήνετε ανοικτό το παράθυρο ή την πόρτα για μεγάλο χρονικό διάστημα κατά τον τρόπο λειτουργίας COOL/DRY (Ψύξη/Αφύγρανση). Βεβαιωθείτε ότι ο σωλήνας αποχέτευσης έχει συνδεθεί σωστά και ότι το στόμιο εξόδου της αποχέτευσης βρίσκεται μακριά από αποχετεύσεις, δοχεία ή ότι δεν είναι βυθισμένο σε νερό προς αποφυγή διαρροής νερού. Μετά από παρατεταμένη χρήση ή από χρήση με εύφλεκτο εξοπλισμό, εξαερίζετε τον χώρο τακτικά. Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε ότι το πλαίσιο εγκατάστασης δεν είναι φθαρμένο ώστε να αποφευχθεί η πτώση της μονάδας. ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ Μη χρησιμοποιείτε επαναφορτιζόμενες (Ni-Cd) μπαταρίες. Μπορεί να προκαλέσει βλάβη στο τηλεχειριστήριο. Προς αποφυγή δυσλειτουργίας ή βλάβης του τηλεχειριστηρίου: Να αφαιρείτε τις μπαταρίες αν η μονάδα δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα. Θα πρέπει να τοποθετούνται καινούργιες μπαταρίες του ίδιου τύπου σύμφωνα με την αναγραφόμενη πολικότητα. ΤΡΟΦΟΔΟΣΊΑ Μη τραβάτε το καλώδιο για να αποσυνδέσετε το βύσμα προς αποφυγή ηλεκτροπληξίας. EΛΛΗΝΙΚΆ 15

16 ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ Πατήστε το κουμπί του τηλεχειριστηρίου Αισθητήρας και δείκτης ανθρώπινης δραστηριότητας Οθόνη Τηλεχειριστηρίου PATROL SENSOR MODE MILD DRY COOLING OFF/ TEMP POWERFUL/ QUIET FAN SPEED TIMER Μέγιστες αποστάσεις: 8m POWER TIMER AUTO COMFORT POWERFUL/QUIET AUTO HEAT COOL DRY MILD DRY ΕΝΔΕΙΞΕΙΣ AUTO COMFORT PATROL/ AIR SWING (Μπλε) (Πράσινο) (Πορτοκαλόχρους) (Πράσινο) (Πράσινο) (Μπλε) (Πορτοκαλόχρους) FAN SPEED AIR SWING ΓΙΑ ΝΑ ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ () Ή ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΗΣΕΤΕ (OFF) ΤΗ ΣΥΣΚΕΥΗ Παρακαλείστε να λάβετε υπόψη σας την ένδειξη OFF στην οθόνη του τηλεχειριστηρίου για να παρεμποδίσετε τυχόν ακατάλληλη έναρξη/παύση λειτουργίας της μονάδας. 2 ΓΙΑ ΝΑ ΡΥΘΜΙΣΕΤΕ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ Εύρος επιλογής: 16 C ~ 30 C. Η λειτουργία της μονάδας εντός των προτεινόμενων θερμοκρασιών μπορεί να επιφέρει μείωση στην κατανάλωση ρεύματος. ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ : 20 C ~ 24 C. ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΨΥΞΗΣ : 26 C ~ 28 C. ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΑΦΥΓΡΑΝΣΗΣ : 1 C ~ 2 C χαμηλότερα από τη θερμοκρασία δωματίου. 3 ΓΙΑ ΤΗΝ ΕΠΙΛΟΓΗ ΤΟΥ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΑΥΤΟΜΑΤΗ ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ - Για μεγαλυτερη ευκολια Κατά τη διάρκεια επιλογής κατάστασης λειτουργίας, αναβοσβήνει η λυχνία λειτουργίας. Η μονάδα επιλέγει τρόπο λειτουργίας κάθε 10 λεπτά σύμφωνα με τη ρύθμιση της θερμοκρασίας και τη θερμοκρασία δωματίου (Για απλού διαιρούμενου τύπου σύστημα). Η μονάδα επιλέγει τρόπο λειτουργίας κάθε 3 ώρες σύμφωνα με τη ρύθμιση της θερμοκρασίας, την εξωτερική θερμοκρασία καθώς και τη θερμοκρασία δωματίου (Για πολλαπλού διαιρούμενου τύπου σύστημα). ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ - Για να απολαμβανετε ζεστο αερα Η μονάδα χρειάζεται λίγο χρόνο για να ζεσταθεί. Ο δείκτης ισχύος αναβοσβήνει κατά τη διάρκεια της λειτουργίας. ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΨΥΞΗΣ - Για να απολαμβανετε κρυο αερα Χρησιμοποιήστε κουρτίνες για να παρεμποδίσετε το ηλιακό φως και την εξωτερική θερμότητα να μειώσουν τη κατανάλωση ισχύος κατά τον τρόπο λειτουργίας ψύξης. ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΑΦΥΓΡΑΝΣΗΣ - Για την αφυγρανση του περιβαλλοντοσ χωρου Η μονάδα λειτουργεί σε χαμηλή ταχύτητα ανεμιστήρα ώστε να δώσει μια απαλή λειτουργία ψύξης. 4 FAN SPEED ΓΙΑ ΝΑ ΕΠΙΛΕΞΕΤΕ ΤΑΧΥΤΗΤΑ ΑΝΕΜΙΣΤΗΡΑ (5 ΕΠΙΛΟΓΕΣ) Για τον ΑΥΤΟΜΑΤΟ τρόπο λειτουργίας, η ταχύτητα του εσωτερικού ανεμιστήρα ρυθμίζεται αυτόματα σύμφωνα με τον τρόπο λειτουργίας OFF CANCEL AC RC 5 ΓΙΑ ΝΑ ΠΡΟΣΑΡΜΟΣΕΤΕ ΤΗΝ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΤΟΥ ΑΕΡΑ (5 ΕΠΙΛΟΓΕΣ) CHECK CLOCK RE AIR SWING 16 Διατηρεί το δωμάτιο αερισμένο. Στον τρόπο λειτουργίας COOL/DRY (ΨΥΧΡΗ/ΞΗΡΗ), εφόσον έχει ρυθμιστεί ο αυτόματος τρόπος λειτουργίας (AUTO), η γρίλια αιωρείται αριστερά/δεξιά και άνω/κάτω αυτόματα. Στον τρόπο λειτουργίας θέρμανσης (HEAT), εφόσον έχει ρυθμιστεί ο αυτόματος τρόπος λειτουργίας (AUTO), η οριζόντια γρίλια σταθεροποιείται σε προκαθορισμένη θέση. Η κάθετη γρίλια αιωρείται αριστερά/δεξιά μετά την αύξηση της θερμοκρασίας.

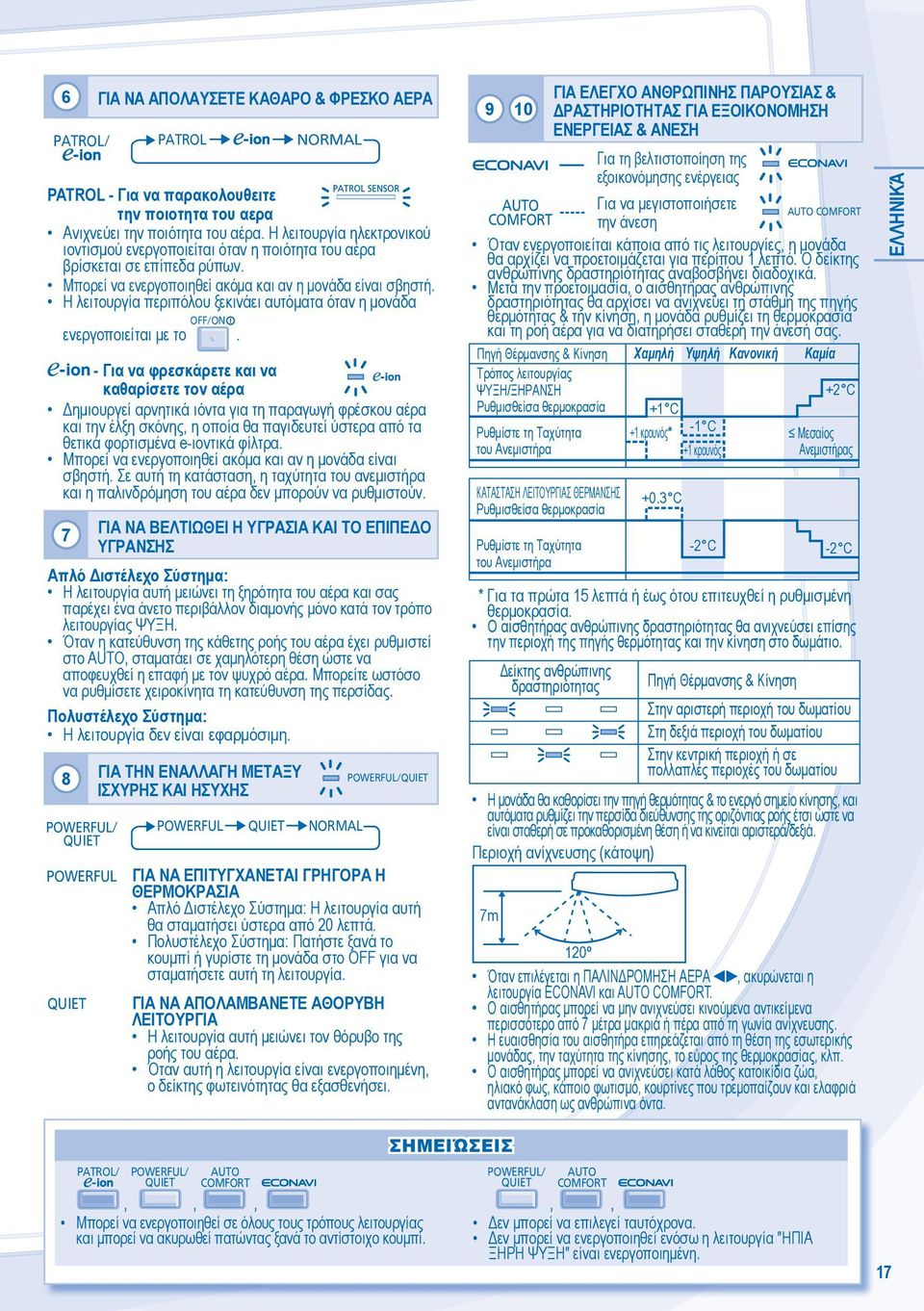

17 6 ΓΙΑ ΝΑ ΑΠΟΛΑΥΣΕΤΕ ΚΑΘΑΡΟ & ΦΡΕΣΚΟ ΑΕΡΑ PATROL/ PATROL NORMAL PATROL - Για να παρακολουθειτε την ποιοτητα του αερα Ανιχνεύει την ποιότητα του αέρα. Η λειτουργία ηλεκτρονικού ιοντισμού ενεργοποιείται όταν η ποιότητα του αέρα βρίσκεται σε επίπεδα ρύπων. Μπορεί να ενεργοποιηθεί ακόμα και αν η μονάδα είναι σβηστή. Η λειτουργία περιπόλου ξεκινάει αυτόματα όταν η μονάδα ενεργοποιείται με το OFF/. - Για να φρεσκάρετε και να καθαρίσετε τον αέρα Δημιουργεί αρνητικά ιόντα για τη παραγωγή φρέσκου αέρα και την έλξη σκόνης, η οποία θα παγιδευτεί ύστερα από τα θετικά φορτισμένα e-ιοντικά φίλτρα. Μπορεί να ενεργοποιηθεί ακόμα και αν η μονάδα είναι σβηστή. Σε αυτή τη κατάσταση, η ταχύτητα του ανεμιστήρα και η παλινδρόμηση του αέρα δεν μπορούν να ρυθμιστούν. 7 ΓΙΑ ΝΑ ΒΕΛΤΙΩΘΕΙ Η ΥΓΡΑΣΙΑ ΚΑΙ ΤΟ ΕΠΙΠΕΔΟ ΥΓΡΑΝΣΗΣ Απλό Διστέλεχο Σύστημα: Η λειτουργία αυτή μειώνει τη ξηρότητα του αέρα και σας παρέχει ένα άνετο περιβάλλον διαμονής μόνο κατά τον τρόπο λειτουργίας ΨΥΞΗ. Όταν η κατεύθυνση της κάθετης ροής του αέρα έχει ρυθμιστεί στο AUTO, σταματάει σε χαμηλότερη θέση ώστε να αποφευχθεί η επαφή με τον ψυχρό αέρα. Μπορείτε ωστόσο να ρυθμίσετε χειροκίνητα τη κατεύθυνση της περσίδας. Πολυστέλεχο Σύστημα: Η λειτουργία δεν είναι εφαρμόσιμη. 8 POWERFUL/ QUIET POWERFUL QUIET ΓΙΑ ΤΗΝ ΕΝΑΛΛΑΓΗ ΜΕΤΑΞΥ ΙΣΧΥΡΗΣ ΚΑΙ ΗΣΥΧΗΣ POWERFUL QUIET NORMAL POWERFUL/QUIET ΓΙΑ ΝΑ ΕΠΙΤΥΓΧΑΝΕΤΑΙ ΓΡΗΓΟΡΑ Η ΘΕΡΜΟΚΡΑΣΙΑ Απλό Διστέλεχο Σύστημα: Η λειτουργία αυτή θα σταματήσει ύστερα από 20 λεπτά. Πολυστέλεχο Σύστημα: Πατήστε ξανά το κουμπί ή γυρίστε τη μονάδα στο OFF για να σταματήσετε αυτή τη λειτουργία. ΓΙΑ ΝΑ ΑΠΟΛΑΜΒΑΝΕΤΕ ΑΘΟΡΥΒΗ ΛΕΙΤΟΥΡΓΙΑ Η λειτουργία αυτή μειώνει τον θόρυβο της ροής του αέρα. Όταν αυτή η λειτουργία είναι ενεργοποιημένη, ο δείκτης φωτεινότητας θα εξασθενήσει AUTO COMFORT ΓΙΑ ΕΛΕΓΧΟ ΑΝΘΡΩΠΙΝΗΣ ΠΑΡΟΥΣΙΑΣ & ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ & ΑΝΕΣΗ Για τη βελτιστοποίηση της εξοικονόμησης ενέργειας Για να μεγιστοποιήσετε την άνεση AUTO COMFORT Όταν ενεργοποιείται κάποια από τις λειτουργίες, η μονάδα θα αρχίζει να προετοιμάζεται για περίπου 1 λεπτό. Ο δείκτης ανθρώπινης δραστηριότητας αναβοσβήνει διαδοχικά. Μετά την προετοιμασία, ο αισθητήρας ανθρώπινης δραστηριότητας θα αρχίσει να ανιχνεύει τη στάθμη της πηγής θερμότητας & την κίνηση, η μονάδα ρυθμίζει τη θερμοκρασία και τη ροή αέρα για να διατηρήσει σταθερή την άνεσή σας. Πηγή Θέρμανσης & Κίνηση Χαμηλή Υψηλή Κανονική Καμία Τρόπος λειτουργίας ΨΥΞΗ/ΞΗΡΑΝΣΗ +2 C Ρυθμισθείσα θερμοκρασία +1 C Ρυθμίστε τη Ταχύτητα του Ανεμιστήρα ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ Ρυθμισθείσα θερμοκρασία Ρυθμίστε τη Ταχύτητα του Ανεμιστήρα +1 κρουνός* +0.3 C -1 C +1 κρουνός -2 C Μεσαίος Ανεμιστήρας -2 C * Για τα πρώτα 15 λεπτά ή έως ότου επιτευχθεί η ρυθμισμένη θερμοκρασία. Ο αισθητήρας ανθρώπινης δραστηριότητας θα ανιχνεύσει επίσης την περιοχή της πηγής θερμότητας και την κίνηση στο δωμάτιο. Δείκτης ανθρώπινης δραστηριότητας Πηγή Θέρμανσης & Κίνηση Στην αριστερή περιοχή του δωματίου Στη δεξιά περιοχή του δωματίου Στην κεντρική περιοχή ή σε πολλαπλές περιοχές του δωματίου Η μονάδα θα καθορίσει την πηγή θερμότητας & το ενεργό σημείο κίνησης, και αυτόματα ρυθμίζει την περσίδα διεύθυνσης της οριζόντιας ροής έτσι ώστε να είναι σταθερή σε προκαθορισμένη θέση ή να κινείται αριστερά/δεξιά. Περιοχή ανίχνευσης (κάτοψη) 7m 120º Όταν επιλέγεται η ΠΑΛΙΝΔΡΟΜΗΣΗ ΑΕΡΑ, ακυρώνεται η λειτουργία ECAVI και AUTO COMFORT. Ο αισθητήρας μπορεί να μην ανιχνεύσει κινούμενα αντικείμενα περισσότερο από 7 μέτρα μακριά ή πέρα από τη γωνία ανίχνευσης. Η ευαισθησία του αισθητήρα επηρεάζεται από τη θέση της εσωτερικής μονάδας, την ταχύτητα της κίνησης, το εύρος της θερμοκρασίας, κλπ. Ο αισθητήρας μπορεί να ανιχνεύσει κατά λάθος κατοικίδια ζώα, ηλιακό φως, κάποιο φωτισμό, κουρτίνες που τρεμοπαίζουν και ελαφριά αντανάκλαση ως ανθρώπινα όντα. EΛΛΗΝΙΚΆ ΣΗΜΕΙΏΣΕΙΣ PATROL/ POWERFUL/ QUIET AUTO COMFORT,,, Μπορεί να ενεργοποιηθεί σε όλους τους τρόπους λειτουργίας και μπορεί να ακυρωθεί πατώντας ξανά το αντίστοιχο κουμπί. POWERFUL/ QUIET AUTO COMFORT,, Δεν μπορεί να επιλεγεί ταυτόχρονα. Δεν μπορεί να ενεργοποιηθεί ενόσω η λειτουργία ΗΠΙΑ ΞΗΡΗ ΨΥΞΗ είναι ενεργοποιημένη. 17

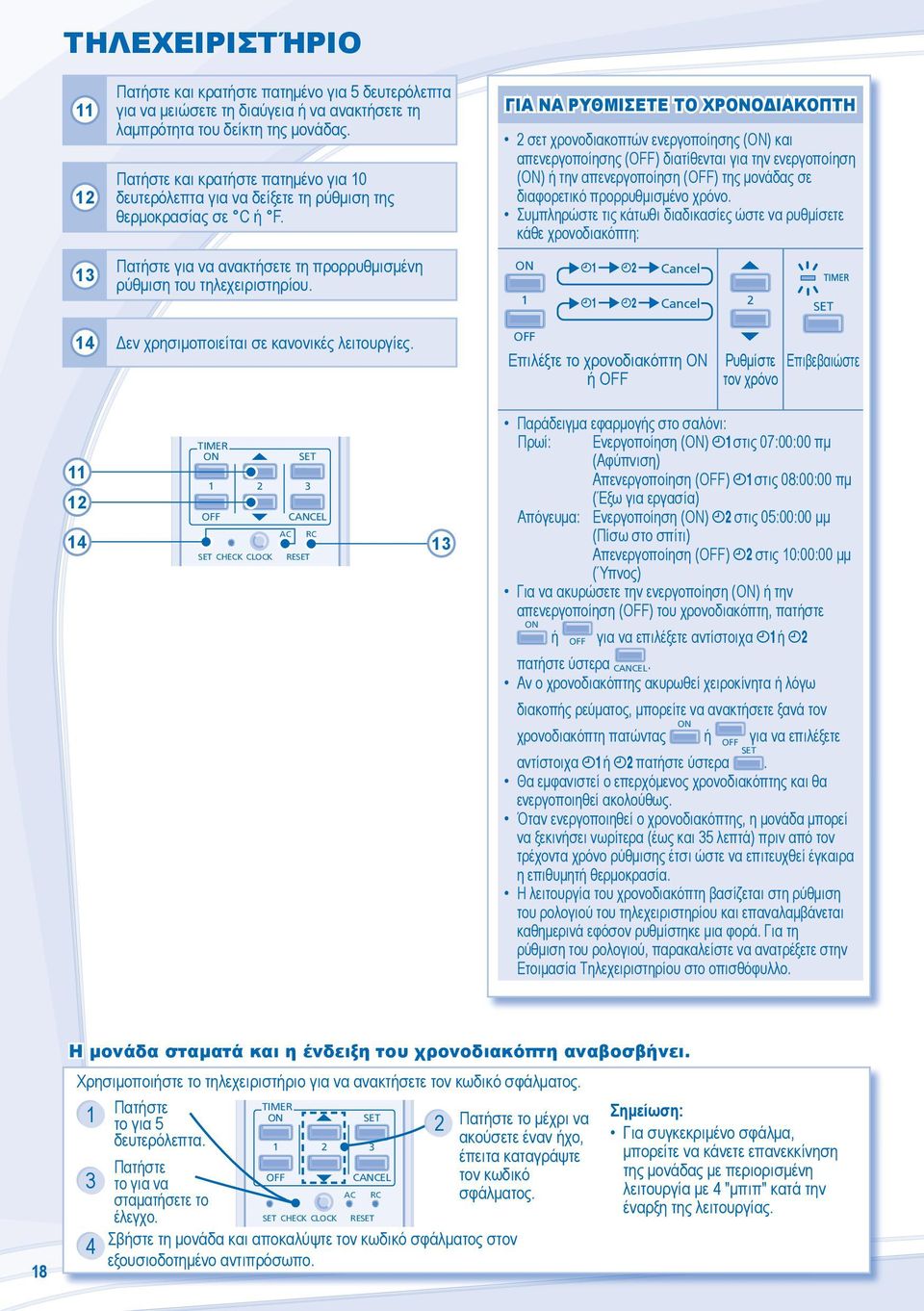

18 ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ Πατήστε και κρατήστε πατημένο για 5 δευτερόλεπτα για να μειώσετε τη διαύγεια ή να ανακτήσετε τη λαμπρότητα του δείκτη της μονάδας. Πατήστε και κρατήστε πατημένο για 10 δευτερόλεπτα για να δείξετε τη ρύθμιση της θερμοκρασίας σε C ή F. Πατήστε για να ανακτήσετε τη προρρυθμισμένη ρύθμιση του τηλεχειριστηρίου. ΓΙΑ ΝΑ ΡΥΘΜΙΣΕΤΕ ΤΟ ΧΡΟΝΟΔΙΑΚΟΠΤΗ 2 σετ χρονοδιακοπτών ενεργοποίησης () και απενεργοποίησης (OFF) διατίθενται για την ενεργοποίηση () ή την απενεργοποίηση (OFF) της μονάδας σε διαφορετικό προρρυθμισμένο χρόνο. Συμπληρώστε τις κάτωθι διαδικασίες ώστε να ρυθμίσετε κάθε χρονοδιακόπτη: 1 Cancel Cancel 2 14 Δεν χρησιμοποιείται σε κανονικές λειτουργίες. OFF Επιλέξτε το χρονοδιακόπτη ή OFF Ρυθμίστε Επιβεβαιώστε τον χρόνο TIMER OFF CANCEL AC RC CHECK CLOCK RE 13 Παράδειγμα εφαρμογής στο σαλόνι: Πρωί: Ενεργοποίηση () στις 07:00:00 πμ (Αφύπνιση) Απενεργοποίηση (OFF) στις 08:00:00 πμ (Έξω για εργασία) Απόγευμα: Ενεργοποίηση () στις 05:00:00 μμ (Πίσω στο σπίτι) Απενεργοποίηση (OFF) στις 10:00:00 μμ (Ύπνος) Για να ακυρώσετε την ενεργοποίηση () ή την απενεργοποίηση (OFF) του χρονοδιακόπτη, πατήστε ή OFF για να επιλέξετε αντίστοιχα ή πατήστε ύστερα CANCEL. Αν ο χρονοδιακόπτης ακυρωθεί χειροκίνητα ή λόγω διακοπής ρεύματος, μπορείτε να ανακτήσετε ξανά τον χρονοδιακόπτη πατώντας ή OFF για να επιλέξετε αντίστοιχα ή πατήστε ύστερα. Θα εμφανιστεί ο επερχόμενος χρονοδιακόπτης και θα ενεργοποιηθεί ακολούθως. Όταν ενεργοποιηθεί ο χρονοδιακόπτης, η μονάδα μπορεί να ξεκινήσει νωρίτερα (έως και 35 λεπτά) πριν από τον τρέχοντα χρόνο ρύθμισης έτσι ώστε να επιτευχθεί έγκαιρα η επιθυμητή θερμοκρασία. Η λειτουργία του χρονοδιακόπτη βασίζεται στη ρύθμιση του ρολογιού του τηλεχειριστηρίου και επαναλαμβάνεται καθημερινά εφόσον ρυθμίστηκε μια φορά. Για τη ρύθμιση του ρολογιού, παρακαλείστε να ανατρέξετε στην Ετοιμασία Τηλεχειριστηρίου στο οπισθόφυλλο. 18 Η μονάδα σταματά και η ένδειξη του χρονοδιακόπτη αναβοσβήνει. Χρησιμοποιήστε το τηλεχειριστήριο για να ανακτήσετε τον κωδικό σφάλματος. 1 Πατήστε το για 5 δευτερόλεπτα. 3 Πατήστε το για να σταματήσετε το έλεγχο. 4 TIMER OFF CHECK CLOCK AC CANCEL RE Σβήστε τη μονάδα και αποκαλύψτε τον κωδικό σφάλματος στον εξουσιοδοτημένο αντιπρόσωπο. RC 2 Πατήστε το μέχρι να ακούσετε έναν ήχο, έπειτα καταγράψτε τον κωδικό σφάλματος. Σημείωση: Για συγκεκριμένο σφάλμα, μπορείτε να κάνετε επανεκκίνηση της μονάδας με περιορισμένη λειτουργία με 4 "μπιπ" κατά την έναρξη της λειτουργίας.

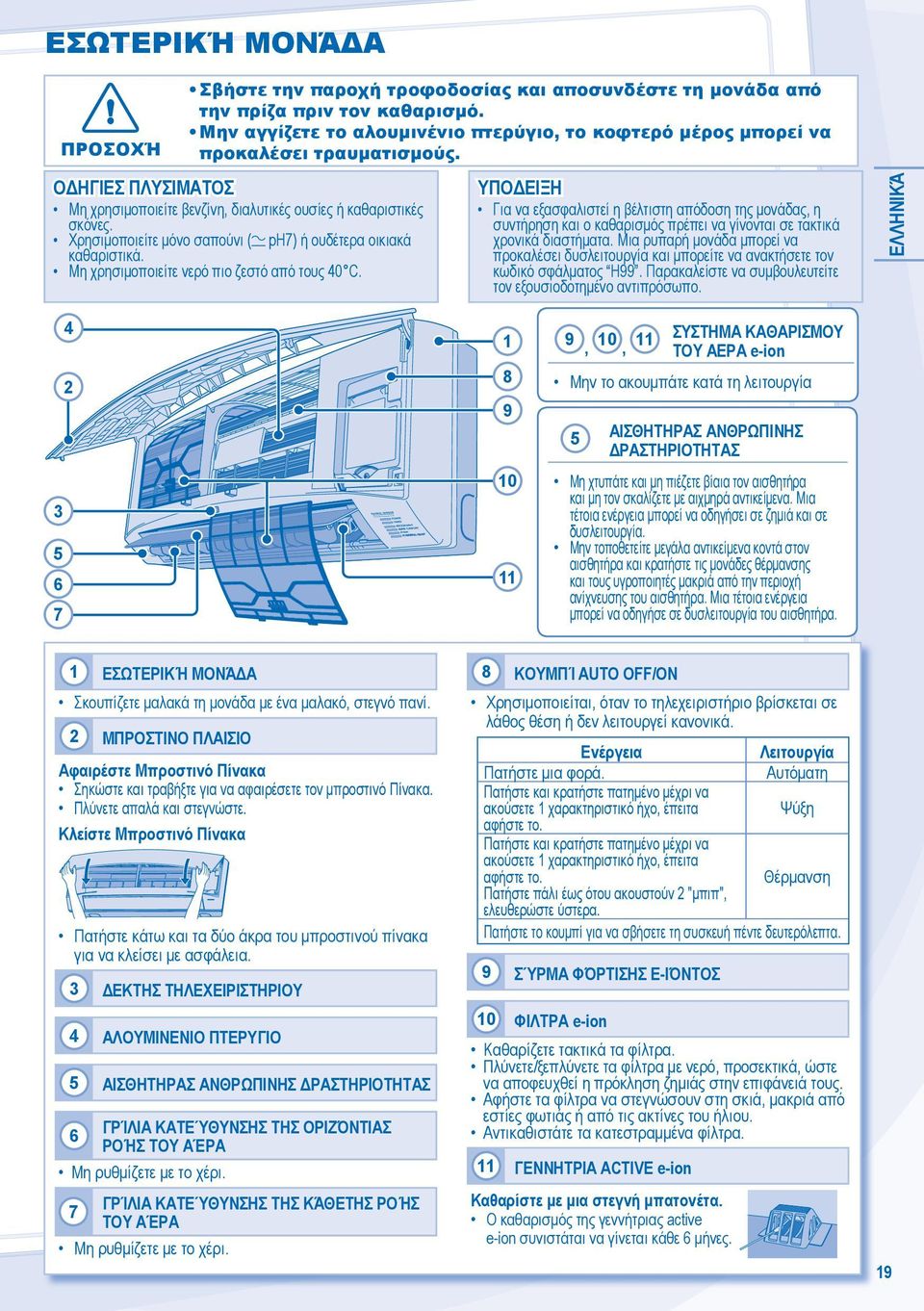

19 ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ ΠΡΟΣΟΧΉ Σβήστε την παροχή τροφοδοσίας και αποσυνδέστε τη μονάδα από την πρίζα πριν τον καθαρισμό. Μην αγγίζετε το αλουμινένιο πτερύγιο, το κοφτερό μέρος μπορεί να προκαλέσει τραυματισμούς. ΟΔΗΓΙΕΣ ΠΛΥΣΙΜΑΤΟΣ Μη χρησιμοποιείτε βενζίνη, διαλυτικές ουσίες ή καθαριστικές σκόνες. Χρησιμοποιείτε μόνο σαπούνι ( ph7) ή ουδέτερα οικιακά καθαριστικά. Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40 C. ΥΠΟΔΕΙΞΗ Για να εξασφαλιστεί η βέλτιστη απόδοση της μονάδας, η συντήρηση και ο καθαρισμός πρέπει να γίνονται σε τακτικά χρονικά διαστήματα. Μια ρυπαρή μονάδα μπορεί να προκαλέσει δυσλειτουργία και μπορείτε να ανακτήσετε τον κωδικό σφάλματος H99. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο. EΛΛΗΝΙΚΆ , 10, 11 ΣΥΣΤΗΜΑ ΚΑΘΑΡΙΣΜΟΥ ΤΟΥ ΑΕΡΑ e-ion Μην το ακουμπάτε κατά τη λειτουργία 5 ΑΙΣΘΗΤΗΡΑΣ ΑΝΘΡΩΠΙΝΗΣ ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ Μη χτυπάτε και μη πιέζετε βίαια τον αισθητήρα και μη τον σκαλίζετε με αιχμηρά αντικείμενα. Μια τέτοια ενέργεια μπορεί να οδηγήσει σε ζημιά και σε δυσλειτουργία. Μην τοποθετείτε μεγάλα αντικείμενα κοντά στον αισθητήρα και κρατήστε τις μονάδες θέρμανσης και τους υγροποιητές μακριά από την περιοχή ανίχνευσης του αισθητήρα. Μια τέτοια ενέργεια μπορεί να οδηγήσε σε δυσλειτουργία του αισθητήρα. 1 ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ Σκουπίζετε μαλακά τη μονάδα με ένα μαλακό, στεγνό πανί. 2 ΜΠΡΟΣΤΙΝΟ ΠΛΑΙΣΙΟ Αφαιρέστε Μπροστινό Πίνακα Σηκώστε και τραβήξτε για να αφαιρέσετε τον μπροστινό Πίνακα. Πλύνετε απαλά και στεγνώστε. Κλείστε Μπροστινό Πίνακα Πατήστε κάτω και τα δύο άκρα του μπροστινού πίνακα για να κλείσει με ασφάλεια. 3 ΔΕΚΤΗΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ 4 ΑΛΟΥΜΙΝΕΝΙΟ ΠΤΕΡΥΓΙΟ 5 ΑΙΣΘΗΤΗΡΑΣ ΑΝΘΡΩΠΙΝΗΣ ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ 6 ΓΡΊΛΙΑ ΚΑΤΕΎΘΥΝΣΗΣ ΤΗΣ ΟΡΙΖΌΝΤΙΑΣ ΡΟΉΣ ΤΟΥ ΑΈΡΑ Μη ρυθμίζετε με το χέρι. 7 ΓΡΊΛΙΑ ΚΑΤΕΎΘΥΝΣΗΣ ΤΗΣ ΚΆΘΕΤΗΣ ΡΟΉΣ ΤΟΥ ΑΈΡΑ Μη ρυθμίζετε με το χέρι. 8 ΚΟΥΜΠΊ AUTO OFF/ Χρησιμοποιείται, όταν το τηλεχειριστήριο βρίσκεται σε λάθος θέση ή δεν λειτουργεί κανονικά. Ενέργεια Λειτουργία Πατήστε μια φορά. Αυτόματη Πατήστε και κρατήστε πατημένο μέχρι να ακούσετε 1 χαρακτηριστικό ήχο, έπειτα Ψύξη αφήστε το. Πατήστε και κρατήστε πατημένο μέχρι να ακούσετε 1 χαρακτηριστικό ήχο, έπειτα αφήστε το. Θέρμανση Πατήστε πάλι έως ότου ακουστούν 2 μπιπ, ελευθερώστε ύστερα. Πατήστε το κουμπί για να σβήσετε τη συσκευή πέντε δευτερόλεπτα. 9 ΣΎΡΜΑ ΦΌΡΤΙΣΗΣ E-ΙΌΝΤΟΣ 10 ΦΙΛΤΡΑ e-ion Καθαρίζετε τακτικά τα φίλτρα. Πλύνετε/ξεπλύνετε τα φίλτρα με νερό, προσεκτικά, ώστε να αποφευχθεί η πρόκληση ζημιάς στην επιφάνειά τους. Αφήστε τα φίλτρα να στεγνώσουν στη σκιά, μακριά από εστίες φωτιάς ή από τις ακτίνες του ήλιου. Αντικαθιστάτε τα κατεστραμμένα φίλτρα. 11 ΓΕΝΝΗΤΡΙΑ ACTIVE e-ion Καθαρίστε με μια στεγνή μπατονέτα. Ο καθαρισμός της γεννήτριας active e-ion συνιστάται να γίνεται κάθε 6 μήνες. 19

20 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία. ΣΎΜΠΤΩΜΑ Βγαίνει θολούρα από την εσωτερική μονάδα. Υπάρχει ήχος ροής νερού κατά τη λειτουργία. Το δωμάτιο έχει μια περίεργη οσμή. Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει περιστασιακά κατά την αυτόματη ρύθμιση της ροής του αέρα. Η ροή του αέρα συνεχίζεται ακόμα και αν η λειτουργία σταματήσει. Η λειτουργία καθυστερεί μερικά λεπτά την επανεκκίνηση. Η εξωτερική μονάδα βγάζει νερό/ατμό. Ένδειξη χρονοδιακόπτη μόνιμα αναμμένη. Η ένδειξη ισχύος αναβοσβήνει κατά τη διάρκεια του τρόπου λειτουργίας ΘΕΡΜΑΝΣΗ δίχως παροχή ζεστού αέρα (και η περσίδα είναι κλειστή). Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει περιστασιακά κατά τη λειτουργία θέρμανσης. Η ενδεικτική λυχνία λειτουργίας αναβοσβήνει πριν να ανάψει η μονάδα. Ήχος τριγμού κατά τη διάρκεια της λειτουργίας. 2 ή περισσότεροι δείκτες ανθρώπινης δραστηριότητας ενεργοποιούνται συγχρόνως. ΑΙΤΊΑ Υπάρχει συμπύκνωση εξαιτίας της διαδικασίας ψύξης. Ροή ψυκτικού στο εσωτερικό της μονάδας. Μπορεί να οφείλεται σε οσμή υγρασίας από έναν τοίχο, ένα χαλί, ένα έπιπλο ή από ρούχα. Αυτό βοηθάει να αφαιρούνται οι περιβαλλοντικές μυρωδιές. Εξαγωγή της παραμένουσας θερμότητας από την εσωτερική μονάδα (το πολύ 30 δευτερόλεπτα). Η καθυστέρηση είναι μια προστασία του συμπιεστή της μονάδας. Η συμπύκνωση ή η εξάτμιση λαμβάνει χώρα στους σωλήνες. Η ρύθμιση του χρονοδιακόπτη επαναλαμβάνεται ημερησίως αφότου ρυθμιστεί. Η μονάδα βρίσκεται σε τρόπο λειτουργίας απόψυξης (και η ΠΑΛΙΝΔΡΟΜΗΣΗ ΑΕΡΑ έχει ρυθμιστεί στο ΑΥΤΟΜΑΤΟ). Προς αποφυγή μη επιθυμητής λειτουργίας ψύξης. Αυτό αποτελεί ένα προκαταρκτικό βήμα στην προετοιμασία για τη λειτουργία όταν έχει ρυθμιστεί ο χρονοδιακόπτης. Οι αλλαγές της θερμοκρασίας προκαλούν τη διαστολή/ συστολή της μονάδας. Αξιολόγηση πηγής θερμότητας και περιοχής κίνησης σε εξέλιξη. Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα. ΣΎΜΠΤΩΜΑ Η λειτουργία θέρμανσης/ψύξης δεν είναι ικανοποιητική. Θόρυβος κατά τη λειτουργία. Δεν λειτουργεί το τηλεχειριστήριο. (Η οθόνη είναι θολή ή το σήμα μετάδοσης αδύνατο.) Δε λειτουργεί η μονάδα. Η μονάδα δεν λαμβάνει σήμα από το τηλεχειριστήριο. Η ένδειξη του αισθητήρα παρακολούθησης ή της λειτουργίας e-ion στην εσωτερική μονάδα, αναβοσβήνει. ΈΛΕΓΧΟΣ Ρυθμίστε σωστά τη θερμοκρασία. Κλείστε όλες τις πόρτες και τα παράθυρα. Καθαρίστε ή αντικαταστήστε τα φίλτρα. Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα. Ελέγξτε εάν η μονάδα έχει εγκατασταθεί σε επιφάνεια με κλίση. Κλείστε καλά το μπροστινό πλαίσιο. Τοποθετήστε σωστά τις μπαταρίες. Αντικαταστήστε τις μπαταρίες εάν έχουν αδειάσει. Ελέγξτε εάν ο διακόπτης κυκλώματος έχει κλείσει. Ελέγξτε εάν έχουν ρυθμιστεί οι χρονοδιακόπτες. Βεβαιωθείτε ότι ο δέκτης δεν παρεμποδίζεται. Ορισμένα φθορίζοντα φώτα μπορεί να προκαλέσουν παρεμβολές στον μεταδότη σήματος. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο. Σταματήστε τη λειτουργία Περιπόλου ή ηλεκτρονικού ιοντισμού (e-ion operation) και κάντε επανεκκίνηση. Αν ο αισθητήρας περιπόλου ή ο δείκτης e-ιόντος συνεχίζουν να αναβοσβήνουν, παρακαλείστε να επικοινωνήσετε με τον εξουσιοδοτημένο αντιπρόσωπο. 20
