1 Οδηγίες Εγκατάστασης και Χρήσης του Ηλεκτρικού Κεντρικού Λέβητα Dimplex Ascari 12 kw µονοφασικό Dimplex Gialix 12 kw τριφασικό Dimplex Gialix 18 kw τριφασικό Dimplex Gialix 24 kw τριφασικό

2 ΠΕΡΙΕΧΟΜΕΝΑ 1- Γενικά...σελ Περιγραφή...σελ Τοποθέτηση συσκεύης χαµηλής θερµοκρασίας (ενδοδαπέδια θέρµανση µόνο)...σελ Θερµοκρασιακές ρυθµίσεις...σελ Τεχνικές πληροφορίες...σελ Επιλογές...σελ Περιγραφή πίνακα ελέγχου...σελ Περιγραφή λέβητα...σελ.7 2- ΕΓΧΕΙΡΙ ΙΟ...σελ Βασικό υδραυλικό κύκλωµα...σελ Μόνο κύκλωµα θέρµανσης...σελ κύκλωµα θέρµανσης και 1 κύκλωµα ζεστού νερού χρήσης...σελ Παρατηρήσεις εγκατάστασης...σελ Εγκατάσταση...σελ ιαστάσεις υδραυλικών συνδέσεων...σελ Τοποθέτηση...σελ Συναρµολόγηση του λέβητα...σελ Αφαίρεση του µπροστινού καλύµατος...σελ Προσαρµογή στον τοίχο...σελ Συνδέσεις...σελ Υδραυλική σύνδεση...σελ Ηλεκτρικές συνδέσεις...σελ Ισχύς και ασφάλειες...σελ Καµπύλη ισχύος.σελ Συνδέσεις αστέρα-τρίγωνο...σελ Ασφάλειες...σελ Ηλεκτρικό ακροκιβώτιο.....σελ Ηλεκτρική σύνδεση...σελ Dimplex Gialix 12kW...σελ Dimplex Gialix 12kW 400V τριφασικό...σελ Dimplex Gialix 18kW 400V τριφασικό...σελ Dimplex Gialix 24kW 400V τριφασικό...σελ Βασικό κύκλωµα συνσεσµολογίας... σελ Gialix 12kW...σελ Gialix 18kW και 24 kw... σελ Κανονισµοί για τις συνδέσεις κυκλωµάτων...σελ Συνδέσεις των διακοπτών...σελ Dimplex Gialix 12kW 230V µονοφασικό...σελ Dimplex Gialix 12kW 400V τριφασικό...σελ Dimplex Gialix 18kW και 24kW 400V τριφασικό...σελ

3 ιάγραµµα καλωδιώσεων...σελ Dimplex Gialix 12kW 230V µονοφασικό...σελ Dimplex Gialix 12kW 400V τριφασικό...σελ Dimplex Gialix 18kW 400V τριφασικό... σελ Dimplex Gialix 24kW 400V τριφασικό...σελ Προσαρµογή εξόδου του λέβητα αλλάζοντας την καλωδίωση των στοιχείων...σελ Dimplex Gialix 12kW 230V µονοφασικό...σελ Dimplex Gialix 12kW 400V τριφασικό...σελ Dimplex Gialix 18kW 400V τριφασικό...σελ Dimplex Gialix 24kW 400V τριφασικό...σελ Ξεκινώντας το λέβητα...σελ Πλήρωση της εγκατάστασης...σελ Ρυθµίσεις...σελ Λίστα παραµέτρων...σελ Μέγιστη προσαρµογή εξόδου...σελ kW 230V µονοφασικό...σελ kW 400V τριφασικό...σελ kW 400V τριφασικό...σελ kW 400V τριφασικό...σελ ιάγραµµα θέρµανσης...σελ Ενδοδαπέδια θέρµανση...σελ Σώµατα καλοριφέρ...σελ ιάγραµµα...σελ Ένδειξη θερµοκρασίας Κατάσταση των συνδεδεµένων αισθητηρίων ή ακροδεκτων...σελ Συντήρηση- Προβλήµατα και Λύσεις...σελ Ένδειξη µετρητών...σελ Συντήρηση...σελ Προβλήµατα και λύσεις.....σελ Λάθος ενδείξεις...σελ Αισθητήρες θερµοκρασίας...σελ Αισθητήρας λέβητα (SC) και αισθητήριο ζεστού νερού χρήσης (SECS)...σελ Αισθητήρας περιβάλλοντος (SExt)...σελ Λίστα µε ανταλλακτικά...σελ.45 3 Εγχειρίδιο χρήστη...σελ Ρυθµίσεις 2 ηλεκτρονικών κυκλωµάτων...σελ Ηλεκτρικές ρυθµίσεις γενικότητες...σελ Πίνακας ελέγχου...σελ Ρυθµίσεις λειτουργίας...σελ Ξεκινώντας το λέβητα...σελ Αντιπαγετική προστασία...σελ Χειροκίνητη ή αυτόµατη λειτουργία...σελ Χειροκίνητη λειτουργία...σελ Αυτόµατη λειτουργία...σελ Χειροκίνητη επιλογή Χειµώνα-Καλοκαίρι...σελ Λειτουργία καλοκαίρι...σελ Λειτουργία χειµώνας...σελ Πως να ρυθµίσετε την θερµοκρασία θέρµανσης...σελ Πως να ρυθµίσετε τη θερµοκρασία ζεστού νερού χρήσης...σελ ιαβάζοντας τις θερµοκρασίες- Κατάσταση των συνδεδεµένων αισθητηρίων...σελ

4 1. ΓΕΝΙΚΑ ΠΕΡΙΓΡΑΦΗ Οι λέβητες Dimplex Gialix περιβάλλονται µέσα σε ένα συµπαγές κάλυµα το µπροστινό τµήµα του οποίου µπορεί να αποµακρυνθεί για εύκολη πρόσβαση σε κάθε εξάρτηµα. Ο µονωµένος σιδερένιος εναλλάκτης θερµότητας περιλαµβάνει 3 στοιχεία θέρµανσης ενισχυµένα µε ανοξείδωτο ατσάλι τα οποία είναι προσβάσηµα και τα οποία µπορούν να αποµακρυνθούν εύκολα απο τον πυθµένα του λέβητα. Τα πλήκτρο ελέγχου και οι ρυθµίσεις ένδειξης βρίσκονται σ ένα απλό πίνακα χειρισµού µπροστά απο το κάλυµα. Τα υδραυλικά εξαρτήµατα βρίσκονται µέσα στο ηλεκτρικό πίνακα µε απ ευθείας και εύκολη πρόσβαση απο την µπροστινή πλευρά του λέβητα Τοποθέτηση συσκευής χαµηλής θερµοκρασίας (ενδοδαπέδια θέρµανση µόνο) Ο ηλεκτρικός λέβητας παραδίδεται έτοιµος για σύνδεση σε σύστηµα υψηλής θερµοκρασιας (µε σώµατα καλοριφέρ) που κυµαίνεται απο 22 εως 80 ο C καιµε µέγιστη θερµοκρασία για ασφάλεια τους 100 o C (σώµατα καλοριφέρ ή ενδοδαπέδια θέρµανση για παραγωγή ζεστού νερού χρήσης) Στην περίπτωση λειτουργίας της συσκευής σε χαµηλή θερµοκρασία (µε ενδοδαπέδια θέρµανση), που κυµαίνεται απο 21 εως 50 ο,αυτός ο υδροστάτης ασφαλείας ρυθµίζεται στους 60 ο C: Ρυθµίστε την παράµετρο (TCMA) σε µια τιµή κάτω ή κόντά στους 50 0 C (βλέπε «Κανονισµοί τοποθέτησης» 2.5.2). Αποµακρύνετε το µποστινό µέρος του καλύµατος Συνδέστε τον υδροστάτη λειτουργίας των 60 ο. Οι δύο υδροστάτες είναι τοποθετηµένοι πάνω απο τον ηλεκτρικό πίνακα (βλέπε εικόνα απο κάτω) Συνδεσµολογία για συσκευές υψηλής θερµοκρασίας µε υδροστάτη λειτουργίας 100 ο C - 3 -

5 Κάντε αποσύνδεση Συνδέστε τα δυο καλώδια στον υδροστάτη λειτουργίας 60 ο C Συνδεσµολογία για συσκευές χαµηλής θερµοκρασίας µε υδροστάτη λειτουργίας στους 60 ο C Θερµοκρασιακές ρυθµίσεις Τύπος χρήσης Παράµετρος n 0 Μέγιστη θερµοκρασία λέβητα (TCMA) Υδροστάτης ασφαλείας AQS Ενδοδαπέδια θέρµανση (εργοστασιακή) Σώµατα καλοριφέρ ή ενδοδαπέδια θέρµανση µε παραγωγή Ζεστού Νερού χρήσης (εργοστασιακή ρύθµιση) ο C 60 ο C (σταθερά) ο C 100 ο C (σταθερά) 1.2 ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΟΝΟΜΑΣΙΑ Μέγιστη ισχύς εξόδου P1 (εργοστασιακή καλωδίωση) 230V µονοφασ. 50Hz*τροφοδοσία 400V τριφασ. 50Hz*τροφοδοσία Μέγιστη προσαρµογή εξόδου P1*µεταβλητή καλωδίωση στοιχείων θέρµανσης Χωρητικότητα νερού Dimblex Gialix 12 kw -230V - µονοφασ- ΝΑΙ ΟΧΙ P4=6Kw P3=8Kw P2=10kW Dimblex Gialix 12 kw -400V τριφασ- Dimblex Gialix 18 kw -230V τριφασ- Dimblex Gialix 24 kw -230V τριφασ- 12kW 18kW 24kW - P3=6Kw P2=9kW 5 L Συνδέσεις νερού 1 (26/34) Ελάχιστη πίεση 0,5 bar Ονοµαστική πίεση 2 bar ΟΧΙ ΝΑΙ P4=9Kw P3=12Kw P2=15kW P4=16Kw P3=18,6Kw P2=21,3kW - 4 -

6 Μέγιστη πίεση 3 bar Ελάχιστη θερµοκρασία 20 0 C Μέγιστη θερµοκρασία λειτουργίας 80 0 C (εργοστασιακή) προσαρµοσµένη στους 50 0 C Ελάχιστη ροή l/h Ονοµαστική ροή l/h Μέγιστη ροή 2400l/h Βάρος 42 Kg ιαστάσεις Πλάτος Ύψος Βάθος 405 mm 620 mm 280 mm Κατηγορία ασφαλείας IP X1 Ισχύς στους 70 0 C 3,40 kwh/24h 1.3 ΕΠΙΛΟΓΕΣ Αισθητήρας εξωτερικής θερµοκρασίας (για Dimblex Gialix MA). Συµπεριλαµβάνεται µε το Dimblex Gialix MA Comfort + (κωδικός ) DHW αισθητήρας θερµοκρασίας ζεστού νερού χρήσης (για Dimblex Gialix MA). Συµπεριλαµβάνεται µε το Dimblex Gialix MA Comfort + (κωδικός ) Θερµοστάτης εσωτερικής θερµοκρασίας (ΤΑ). Για θερµοκρασία χώρου η οποία εµφανίζεται στην οθόνη µε αυτόµατη προσαρµογή της απαιτούµενης για το λέβητα θερµοκρασίας (βλέπε Κανονισµοί τοποθέτησης 2.5.2) (κωδικός ) Θερµοστάτης εσωτερικής θερµοκρασίας (ΤH) µε εβδοµαδιαίο χρονοπρόγραµµα. Για θερµοκρασία χώρου η οποία εµφανίζεται στην οθόνη, χωρίς αυτόµατη προσαρµογή της απαιτούµενης για το λέβητα θερµοκρασίας (βλέπε Κανονισµοί τοποθέτησης 2.5.2) (κωδικός ) - 5 -

7 1.4 ΠΕΡΙΓΡΑΦΗ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ Πλήκτρο ή Ενδεικτική λυχνία πίνακα 0 C 0 C Ονοµασία Άνω Ένδειξη Άνω Ένδειξη Λειτουργία Σταθερό: είχνει τη θερµοκρασία του λέβητα σε 0 C Αναβοσβήνει: είχνει σφάλµα στις συνδέσεις του αισθητήρα Το σηµείο κάτω δεξιά της τιµής δείχνει οτι χρησιµοποιείται χειροκίνητη λειτουργία (δεν εµφανίζεται στην οθόνη τιµές του εξωτερικού αισθητήρα είχνει οτι ο αντιψυκτικός έλεγχος λειτουργεί bar Κάτω Ένδειξη είχνει την πίεση σε bar Αναβοσβήνει: bar είχνει οτι η πίεση στο κύκλωµα είναι κάτω απο 0.3 bar (αυτόµατη επαναφορά πάνω απο 0.5 bar) Κάτω Ένδειξη είχνει σφάλµα του αισθητήρα πίεσης νερού Πράσινο φωτάκι στη λειτουργία χειµώνας (winter green LED) Πράσινο φωτάκι στη λειτουργία καλοκαίρι Πλήκτρο + Μπουτον - Σταθερό: είχνει λειτουργία χειµώνας για θέρµανση και παραγωγή ζεστού νερού χρήσης Αναβοσβήνει: είχνει µετατροπή στη λειτουργία χειµώνας Σταθερό: είχνει λειτουργία καλοκαίρι µόνο για παραγωγή ζεστού νερού χρήσης Αναβοσβήνει : είχνει µετατροπή στη λειτουργία καλοκαίρι Αυξάνει τη θερµοκρασία Χρησιµοποιείται για να αλλάξουµε τις τιµές λειτουργίας Μειώνει τη θερµοκρασία Κόκκινι φωτάκι λειτουργίας λέβητα είχνει οτι ο λέβητας λειτουργεί - 6 -

8 Πλήκτρο σωµάτων καλοριφέρ Πλήκτρο νερού χρήσης Πλήκτρο Αυτόµατο/Χειροκίνητο Εν λειτουργία/ αναµονή Για να εµφανιστεί το µενού ρυθµίσεων θερµοκρασίας (πατηµένο για 0sec) µόνο χειροκίνητα Για να έχουµε αλλαγή απο λειτουργία καλοκαίρι σε λειτουργία χειµώνα (πατηµένο για 3 sec) Για να εµφανιστεί το µενού ζεστού νερού χρήσης (πατηµένο για 0sec) Για να έχουµε µετατροπή απο λειτουργία χειµώνα σε λειτουργία καλοκαίρι (πατηµένο για 3 sec) Επιλογή χρήσης (χειροκίνητη ή αυτοµατη) αυτόµατη είναι διαθέσιµη µόνο µε αισθητήρα εξωτερικής θερµοκρασίας Για να ξεκινήσει ο καυστήρας ή ο αντιψυκτικός έλεγχος για το κυκλώµατα χρήσης 1.5 ΠΕΡΙΓΡΑΦΗ ΛΕΒΗΤΑ 60 0 C safety limitator 60 0 C υδροστάτης ασφαλείας C safety limitator C υδροστάτης ασφαλείας 3 speed pump Κυκλοφορητής 3 ταχυτήτων Water supply sensor Αισθητήρας εφοδιασµού νερού Boiler temperature sensor Αισθητήρας θερµοκρασίας λέβητα 3 bar rated safety relief 3 bar βαλβίδα ασφαλείας 8 litres expension vessel οχείο διαστολής 8 λίτρων Control panel Πίνακας ελέγχου Power connection entry Σύνδεση του λέβητα µε τον πίνακα Heating outlet Heating inlet Accessories terminal Power breakers Electronic card Προσαγωγή Επιστροφή Εξαρτήµατα ακροδεκτών ιακόπτες ισχύος Ηλεκτρονική κάρτα (πλακέτα) - 7 -

9 2 ΕΓΧΕΙΡΙ ΙΟ 2.1 ΒΑΣΙΚΟ Υ ΡΑΥΛΙΚΟ ΚΥΚΛΩΜΑ Οι ηλεκτρικοί λέβητες Dimblex Gialix είναι σχεδιασµένοι για απ ευθείας σύνδεση µε τα σώµατα καλοριφέρ (υδροστάτης ασφαλείας ρυθµισµένος στους C και µέγιστη θερµοκρασία λέβητα TCMA ρυθµισµένο στους 80 0 C ). Για σύνδεση σε κύκλωµα ενδοδαπέδιας θέρµανσης γίνεται αναφορά στο «Τοποθέτηση συσκευής χαµηλής θερµοκρασίας» και «Κανονισµοί τοποθέτησης» Μόνο κύκλωµα θέρµανσης κύκλωµα θέρµανσης 1 κύκλωµα ζεστού νερού χρήσης - 8 -

10 1 Κυκλοφορητής 3 ταχυτήτων 2 οχείο διαστολής 8 λίτρων 3 Βαλβίδα ασφαλείας 3 bar 4 Βάνα 5 Εξαεριστικό 6 Αισθητήρας πίεσης νερού 7 Αποσύνδεση 8 Αντλία ανακυκλοφορίας ζεστού νερού χρήσης D Προσαγωγή R Επιστροφή Rm Χειροκίνητη βάνα Rt Θερµοστατική βάνα Θερµοστάτης εξωτερικής θερµοκρασίας µε ή χωρίς TA χρονοδιακόπτη Sext (1) Αισθητήριο περιβάλλοντος DCW Κρύο νερό χρήσης AqECS Αισθητήριο θερµοκρασίας ζεστού νερού χρήσης SECS (1) Ακροδέκτης θερµοκρασίας DHW ζεστού νερού χρήσης V3V Τρίοδη βάνα DHW Ζεστό νερό χρήσης 65 0 C περιοριστής ενδοδαπέδιας θέρµανσης µε LTP χειροκίνητη επαναφορά (υποχρεωτικά) (1) : Προαιρετικό µαζί µε το Gialix MA. ίδεται µε το Gialix MA Comfort + (Βλέπε παράγραφο 2.5.2) 2.2 Παρατηρήσεις εγκατάστασης Αποχέτευση του κυκλώµατος θέρµανσης Η ροή πρέπει να είναι αρκετή ώστε να υπάρχει θερµοκρασιακή διαφορά µεταξύ προσαγωγής και επιστροφής κάτω απο τους 20 0 C. Αν η εγκατάσταση είναι εφοδιασµένη µε θερµοστατικές βάνες, η µέτρηση της θερµοκρασιακής διαφοράς θα πρέπει να γίνεται µε όλες τις βάνες ανοιχτές. Η θερµοκρασιακή διαφορά να ορισθεί η ροή του κυκλώµατος θέρµανσης και κατ επέκταση το µήκος του κυκλώµατος. Προσαρµόστε την ταχύτητα του κυκλοφορητή στα χαρακτηριστικά του κυκλώµατος θέρµανσης χρησιµοποιώντας την καµπύλη ρόης/πίεσης που δίνεται µε αυτό το εγχειρίδιο. Για να είµαστε σίγουροι οτι θα επιτύχουµε µόνιµη εξαέρωση, εγκαταστήστε αυτόµατους εξαερωτές σε κάθε ψηλό σηµείο της εγκατάστασης και χειροκίνητους εξαερωτές σε κάθε σώµα καλοριφέρ. Στο κατώτατο σηµείο της επιστροφής θα πρέπει να υπάρχει ένα φίλτρο ώστε να µαζεύει µικροσωµατίδια και γενικά ακαθαρσίες οι οποίες δηµιουργούνται µέσα στις σωληνώσεις κατά τη διάρκεια λειτουργίας του λέβητα. Ασφαλής εξαέρωση Οι συνδέσεις και οι σωληνώσεις θα πρέπει να είναι κατασκευασµένες απο ανθεκτικά υλικά

11 Υδραυλικό κυκλωµα Πριν συνδέσετε το λέβητα στο κύκλωµα θέρµανσης πρέπει να καθαρισθεί µε το κατάλληλο προιόν. Αυτό πρέπει να γίνει ώστε να αποµακρυνθούν όλα τα υπολέιµµατα της εγκατάστασης (υλικά συγκόλησης µετάλλων, γρέζια, κάνναβι, τεφλόν κλπ) απο τα σώµατα καλοριφέρ, ενδοδαπέδια θέρµανση κλπ. Αυτό γίνεται έτσι ώστε να αποφύγουµε οποιαδήποτε ζηµία στο λέβητα. Πλήρωση µε νερό Για τις σωληνώσεις των κυκλωµάτων θέρµανσης χρησιµοποιούνται διάφορα υλικά. Το φαινόµενο της ηλεκτρόλυσης µπορεί να προκαλέσει διάβρωση τόσο στην παλιά όσο και στη νέα εγκατάσταση. Για να αποφύγετε τέτοια προβλήµατα το νερό θα πρέπει να είναι χωρίς άλατα. Μετά τον σωστό καθαρισµό του κυκλώµατος συνιστάται να προσθέσετε στο νερό πλήρωσης υλικό για την αποφυγή διάβρωσης, σύµφωνα µε τις οδηγίες που δίνονται απ τον κατασκευαστή. Συχνή πλήρωση µε νερό θα πρέπει να αποφεύγεται προκειµένου να µη παρατηρηθούν προβλήµατα διάβρωσης. Σε περίπτωση προβλήµατος καλέστε τον ειδικό τεχνικό. οχείο διαστολής και βαλβίδα ασφαλείας 3 bar Οι λέβητες Dimblex Gialix είναι εφοδιασµένοι µε ένα δοχείο διαστολής 8 λίτρων και µια βαλβίδα ασφαλείας 3 bar. Η πίεση στο δοχείο διαστολής εξαρτάται απο το στατικό µανοµετρικό ύψος της εγκατάστασης. Στατικό µανοµετρικό ύψος εγκατάστασης (m) Πίεση δοχείου διαστολής (1) (bar) Μέγιστος διαθέσιµος όγκος (2) νερού για δοχείο διαστολής λίτρων Παράγοντας διαστολής (3) (1) Μειώστε και ελέγξτε την πίεση του δοχείου αν είναι απαραίτητο (2) 11 λίτρα για κάθε kw χρησιµοποιώντας ατσάλινα σώµατα καλοριφέρ 13 λίτρα για κάθε kw χρησιµοποιώντας σώµατα καλοριφέρ απο χυτοσίδηρο

12 (3) Για εγκαταστάσεις µε µεγαλύτερο όγκο νερού, πολλαπλασιάζετε αυτόν τον όγκο µε τον παράγοντα διαστολής ώστε να υπολογίσουµε την ελάχιστη χωρητικότητα του απαιτούµενου δοχείου διαστολής. Αν είναι απαραίτητο συνδέστε το δοχείο διαστολής 8 λίτρων µε ένα άλλο δοχείο. Αντιπαγετική προστασία Η αντιπαγετική προστασία είναι απαραίτητη εαν ο λέβητας βρίσκεται σε ακινησία κατά τη διάρκεια κρύων εποχών (εξοχικά σπίτια κλπ...) Αν ο λέβητας παραµείνει συνδεδεµένος στο ρεύµα, στο κύκλωµα θέρµανσης παρέχεται αντιπαγετική προστασία. Είναι όµως απαραίτητο να εξαερώσουµε το κύκλωµα ζεστού νερού χρήσης. Εάν η ηλεκτρική τροφοδοσία σταµατήσει και προκύψει πάγος, θα είναι απαραίτητο να κάνουµε απόψυξη του λέβητα (θέρµανση και ζεστό νερό χρήσης). Ενδοδαπέδια θέρµανση Εγκαταστήστε υποχρεωτικά έναν υδροστάτη ασφαλείας (65 0 C θερµοκρασία ασφαλείας LTP) µε χειροκίνητη επαναφορά στην έξοδο της ενδοδαπέδιας θέρµανσης. Αυτή η συσκευή σε περίπτωση υπερθέρµανσης θα σταµατήσει αυτόµατα την τροφοδοσία του λέβητα. Σε περίπτωση που η εγκατάσταση συνδιάζει θερµοστατικές κεφαλές και έναν εξωτερικό θερµοστάτη στο δωµάτιο θα πρέπει να εγκατασταθούν σώµατα µε χειροκίνητες βάνες. Είναι απαραίτητο να διαβάσετε προσεκτικά το εγχειρίδιο εγκατάστασης του θερµοστάτη χώρου πρωτού τον εγκαταστήσετε

13 2.3 Εγκατάσταση ιαστάσεις υδραυλικών συνδέσεων Τοποθέτηση 1 Αντλία 3 ταχυτήτων 2 οχείο διαστολής 8 λίτρων 3 Βαλβίδα ασφαλείας 3 bar 4 Αισθητήρας πίεσης νερού C υδροστάτης ασφαλείας C υδροστάτης ασφαλείας 8 Αισθητήριο θερµοκρασίας λέβητα 9 Πίνακας ελέγχου 11 Ασφάλεια D Προσαγωγή R Επιστροφή Οι λέβητες Dimblex Gialix πρέπει να τοποθετούνται κάθετα κατά µήκος ενός σταθερού τοίχου χρησιµοποιώντας 2 βίδες. Ο λέβητας πρέπει να εγκατασταθεί τουλάχιστον 300 mm απο κάθε εµπόδιο ώστε να επιτρέπεται η εύκολη πρόσβαση σε κάθε στοιχείο του λέβητα. Επίσης θα πρέπει να εγκατασταθεί τουλάχιστον 100 mm κάτω απο την οροφή για εύκολη υδραυλική σύνδεση. Ο λέβητας πρέπει να είναι τουλάχιστον 10 mm απόσταση απο κάθε τοίχο

14 Συναρµολόγηση του λέβητα Αφαίρεση του µπροστινού καλύµατος Προσαρµογή στον τοίχο 2.4 Συνδέσεις Υδραυλική σύνδεση Η προσαγωγή (D) και η επιστροφή (R) βρίσκονται στο πάνω µέρος του λέβητα Αντλία 3 ταχυτήτων (Ι, ΙΙ και ΙΙΙ) για να προσαρµόσουµε τη ροή στα χαρακτηριστικά εγκατάστασης. 13

15 Ταχύτητα Ονοµαστική ισχύς εξόδου (W) Ονοµαστική ένταση (Α) ΙΙΙ ΙΙ Ι Ηλεκτρικές συνδέσεις Για να αποφύγετε οποιαδήποτε ανωµαλία στην εγκατάσταση θα πρέπει προσεκτικά να ελέγξετε τη στεγανότητα όλων των συνδέσεων. Οι λέβητες Dimblex Gialix είναι εφοδιασµένοι µε πλήρη καλωδίωση. Είναι απαραίτητο να συνδέετε σωστά τους ακροδέκτες : την τροφοδοσία τα διάφορα εξαρτήµατα Ισχύς και ασφάλειες Καµπύλη ισχύος ΤΥΠΟΣ DIMPLEX GIALIX Dimplex Gialix 12Kw -230 V µονοφικό- Dimplex Gialix 12Kw -400 V τριφασικό- Dimplex Gialix 18kW -400 V τριφασικό- Dimplex Gialix 24Kw -400 V τριφασικό- Μέγιστη ισχύς εξόδου P1 Amperes για κάθε φάση 230V µονοφ. 400V τριφασ. 12kW 52 A - 12kW - 18 A 18kW - 27 A 24kW - 36 A Συνδέσεις αστέρας-τρίγωνο Ο αστέρας-τρίγωνο εξαρτάται απο: τον τύπο της σύνδεσης -τύπο της µόνωσης, αριθµό καλωδιώσεων τον τύπο της εγκατάστασης : -ατµοσφαιρική θερµοκρασία -πλευρά προς πλευρά ή όχι -µήκος καλωδίων -κλπ... Παράδειγµα σύµφωνα µε τα C standard : Τύπος καλωδίου : U1000 R02V Απλό καλώδιο σε αεριζόµενη περιοχή 14

16 Εξωτερική θερµοκρασία : 20 0 C Μήκος 15 m Ο αγωγός της γείωσης πρέπει να είναι ίσος σε διατοµή µε την διατοµή της φάσης+ουδέτερου όπου Maximum output P1 η µέγιστη ισχύς εξόδου Ο κατασκευαστής δεν µπορεί για κανένα λόγο να είναι υπεύθυνος σε περίπτωση που γίνει λάθος επιλογή ως προς την σύνδεση των καλωδίων ή ζηµιά η οποία προκύπτει απο λάθος στην εγκατάσταση Ασφάλειες ΤΥΠΟΣ DIMPLEX GIALIX Dimplex Gialix 12Kw -230 V µονοφικό- Dimplex Gialix 12Kw -400 V τριφασικό- Dimplex Gialix 18kW -400 V τριφασικό- Dimplex Gialix 24Kw -400 V τριφασικό- Μέγιστη ισχύς εξόδου P1 Ασφάλειες 230V µονοφ. 400V τριφασ. 12kW 63 A - 12kW - 25 A 18kW - 32 A 24kW - 50 A 15

17 Ηλεκτρικό ακροκιβώτιο Για τους ακροδέκτες των εξαρτηµάτων όπως και για τους ακροδέκτες ισχύος χρησιµοποιήστε τα κατάλληλα εργαλεία Ηλεκτρική σύνδεση Dimblex Gialix 12 kw- 230V µονοφ- όπου ground, neutral και phase η γείωση, ο ουδέτερος και η φάση αντίστοιχα. 16

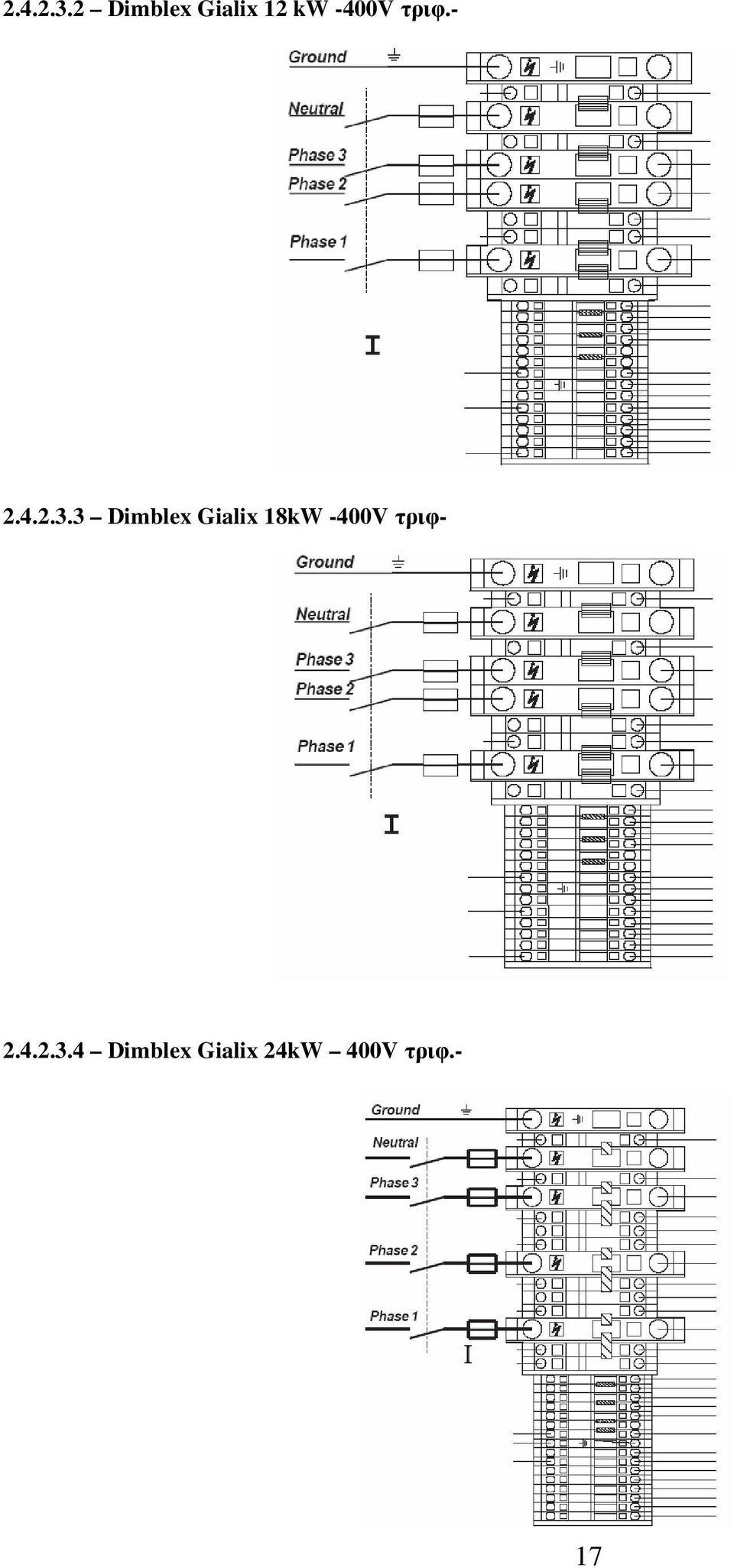

18 Dimblex Gialix 12 kw -400V τριφ Dimblex Gialix 18kW -400V τριφ Dimblex Gialix 24kW 400V τριφ.- 17

19 Bασικό κύκλωµα συνδεσµολογίας Dimblex Gialix 12 kw L1 Φάση N Ουδέτερος F Ασφάλεια 4Α µέγεθος 5*20 C1 Hλεκτρονική κάρτα µε ένδειξη CC Αντλία 3 ταχυτήτων TA Θερµοστάτης χώρου AqECS Αισθητήρας ζεστού νερού χρήσης SECS (1) Ακροδέκτης ζεστού νερού χρήσης SExt Εξωτερικός αισθητήρας SC Αισθητήρας λέβητα V3V ECS Τρίοδη βάνα V3V AQS C χειροκίνητος υδροστάτης ασφαλείας AQS C χειροκίνητος υδροστάτης ασφαλείας K1 to K4 20A συνδετήρες ισχύος DT Γέφυρα DP1 & DP2 Γέφυρες 1 και 2 18

20 Dimblex Gialix 18kW και 24Kw 19

21 Κανονισµοί για τις συνδέσεις κυκλωµάτων 1-2 Ατµοσφαιρικός θερµοστάτης χώρου ΤΑ. Εαν υπάρχει ατµοσφαιρικός θερµοστάτης µε στοιχείο καθυστέρησης, συνδέστε το ουδέτερο στοιχείο µε τον ακροδέκτη Αισθητήριο περιβάλλοντος 5-6 Αισθητήριο ζεστού νερού χρήσης 8-10 Τρίοδη βαλβίδα (αρχίζει όταν ζητηθεί ζεστό νερό χρήσης) Ολικό cut-out DΤ (αποµακρύνετε τη γέφυρα) και/ή υδροστάτη ασφαλείας 65 0 C ενδοδαπέδιας θέρµανσης (υποχρεωτικό) Γέφυρα DP Γέφυρα DP2 Για να αποφύγετε ηλεκτροµαγνητικές επιδράσεις, οι συνδέσεις τροφοδοσίας και οι συνδέσεις των αισθητήρων θα πρέπει να είναι µονωµένες. Επίσης αποφύγετε να χρησιµοποιήσετε κουτί παροχέτευσης (diversion box). Οι συνδέσεις είναι απο ορείχαλκο ηλεκτρολυτικής ποιότητας (χωρίς διάβρωση στα σηµεία σύνδεσης) Μη χρησιµοποιείτε καλώδιο τηλεφώνου (πολύ λεπτό και εύκολο να σπάσει στα σηµεία σύνδεσης). Οι συνδέσεις θα πρέπει να κυµαίνονται µεταξύ 0.5 και 1mm 2. 20

22 Συνδέσεις των διακοπτών Dimblex Gialix 12 kw 230V µονοφ Dimblex Gialix 12 kw 400V τριφ.- 21

23 Dimblex Gialix 18 kw και 24kW 22

24 ιάγραµµα καλωδιώσεων Dimblex Gialix 12 kw 230V µονοφ.- PH Φάση N Ουδέτερος F 4Α ασφάλεια 5*20 C1 Ηλεκτρονική κάρτα µε ένδειξη CC Αντλία 3 ταχυτήτων TA Θερµοστάτης χώρου AqECS Αισθητήριο ζεστού νερού χρήσης SECS SExt SC Ζεστό νερό χρήσης (probe) Αισθητήριο περιβάλλοντος Αισθητήριο λέβητα ή 23

25 V3V AQS1 AQS2 K1 εως Κ4 Τ1 και Τ2 Τρίοδη βάνα (3 way diverter) Υδροστάτης ασφαλείας 60 0 C Υδροστάτης ασφαλείας C 20Α διακόπτης ισχύος 6 kw αντιστάσεις 24

26 Dimblex Gialix 12Kw- 400V τριφ. PH Φάση N Ουδέτερος F 4Α ασφάλεια 5*20 C1 Ηλεκτρονική κάρτα µε ένδειξη CC Αντλία 3 ταχυτήτων TA Θερµοστάτης χώρου AqECS Αισθητήρας ζεστού νερού χρήσης SECS SExt SC Ζεστό νερό χρήσης Αισθητήριο περιβάλλοντος Αισθητήριο λέβητα V3V AQS1 AQS2 K1 εως Κ4 Τ1 και Τ2 Τρίοδη βάνα Υδροστάτης ασφαλείας 60 0 C Υδροστάτης ασφαλείας C 20Α διακόπτης ισχύος 6 kw αντιστάσεις 25

27 Dimblex Gialix 18 kw 400V tri PH Φάση N Ουδέτερος F 4Α ασφάλεια 5*20 C1 Ηλεκτρονική κάρτα µε ένδειξη CC Αντλία 3 ταχυτήτων TA Θερµοστάτης χώρου AqECS Αισθητήριο ζεστού νερού χρήσης ή SECS SExt SC Ζεστό νερό χρήσης Αισθητήριο περιβάλλοντος Αισθητήριο λέβητα 26

28 V3V AQS1 AQS2 K1 εως Κ4 Τ1 και Τ2 Τρίοδη βάνα Υδροστάτης ασφαλείας 60 0 C Υδροστάτης ασφαλείας C 20Α διακόπτες ισχύος 6 kw αντιστάσεις 27

29 PH Φάση N Ουδέτερος F 4Α ασφάλεια 5*20 C1 Ηλεκτρονική κάρτα µε ένδειξη CC Αντλία 3 ταχυτήτων TA Θερµοστάτης χώρου AqECS Αισθητήρας ζεστού νερού χρήσης ή SECS SExt SC Ζεστό νερό χρήσης Αισθητήριο περιβάλλοντος Αισθητήριο λέβητα 28

30 V3V ΕCS AQS1 AQS2 K1 εως Κ4 Τ1 και Τ3 Τρίοδη βάνα Υδροστάτης ασφαλείας 60 0 C Υδροστάτης ασφαλείας C 20Α διακόπτης ισχύος 8 kw αντιστάσεις 29

31 Προσαρµογή εξόδου του λέβητα αλλάζοντας την καλωδίωση των στοιχείων Η µετατροπή της ισχύος γίνεται µε αλλαγή της καλωδίωσης των στοιχείων σύµφωνα µε τα παρακάτω σχέδια : Dimblex Gialix 12 kw 230V mono Αποµακρύνετε το µπλε καλώδιο µεταξύ ακροδεκτών ισχύος και στοιχείων σύµφωνα µε τα σχέδια. Βλέπε για πληροφορίες Dimblex Gialix 12Kw 400V tri 30

32 Dimblex Gialix 18kW 400V τριφαικό Αποµακρύνετε τις γέφυρες σύµφωνα µε τα σχέδια. Βλέπε για πληροφορίες. 31

33 Προσαρµογή στα 21.3 kw Αποσυνδέστε τον κόκκινο ακροδέκτη ισχύος πλησιάζοντας το Κ2 Προσαρµογή στα 18.6 kw Αποσυνδέστε τους άσπρους και µαύρους ακροδέκτες πλησιάζοντας το Κ3 32

34 Προσαρµογή στα 16kW Αποσυνδέστε τους µαύρους και άσπρους ακροδέκτες πλησιάζοντας το Κ3 Αποσυνδέστε τον κόκκινο ακροδέκτη πλησιάζοντας το Κ4 2.5 Ξεκινώντας το λέβητα Πλήρωση της εγκατάστασης Γεµίστε το λέβητα µε νερό Σιγουρευτείτε οτι η εγκατάσταση είναι εφοδιασµένη µε εξαεριστικά στο υψηλότερο σηµείο αυτής για µια αποτελεσµατική εξαέρωση. Σιγουρευτήτε οτι δεν υπάρχει αέρας µέσα στο νερό πριν το ξεκίνηµα του λέβητα Ξεκινήστε το λέβητα πατώντας το κουµπί Όλες οι ενδεικτικές λυχνίες του πίνακα ένδειξης θα παραµείνουν ανοιχτές για 5 δευτερόλεπτα. Τότε: Η θερµοκρασία του λέβητα φαίνεται στην πάνω ένδειξη Η πίεση σε bar φαίνεται στo κάτω πίνακα Βάλτε την πίεση στα 0.5 bar. Εάν η τιµή είναι µικρότερη προσαρµόστε την ποσότητα του νερού ώστε η πίεση να µην υπερβαίνει τα 3 bars. 33

35 2.5.2 Ρυθµίσεις Πιέστε και (3 δευτερόλεπτα) ώστε να εισέλθετε στο µενού εγκατάστασης για 4 λεπτά Η παράµετρος αρχίζει να αναβοσβήνει στην πάνω ένδειξη Πιέστε ή (0 δευτερόλεπτα) ώστε να διαλέξετε παράµετρο: Η παράµετρος θα είναι στην ένδειξη, ένα προς ένα µέχρι Πιέστε (0 δευτερόλεπτα) για να προσαρµόσετε την τιµή της παραµέτρου Η τιµή της παραµέτρου αρχίζει να αναβοσβήνει στην πάνω ένδειξη Πιέστε ή (0 δευτερόλεπτα) για να αλλάξετε την τιµή της παραµέτρου (στην πάνω ένδειξη) Πιέστε ή (0 δευτερόλεπτα) για να επιβεβαιώσετε την τιµή της παραµέτρου Η τιµή της παραµέτρου (πάνω ένδειξη) σταµατά να αναβοσβήνει και η παράµετρος # (άνω ένδειξη) αρχίζει να αναβοσβήνει Πιέστε ή για να διαλέξετε άλλη παράµετρο # Ή Πιέστε και (3 δευτερόλεπτα) για να βγείτε απο το µενού (Αυτό µπορεί να γίνει οποιαδήποτε στιγµή) Για εξωτερική θερµοκρασία κάτω απο το µηδέν ένα σηµείο αρχίζει να λάµπει κάτω δεξιά απο την τιµή της παραµέτρου: π.χ στην κάτω ένδειξη για -5 0 C (και όχι 5 0 C) είτε στην επόµενη σελίδα τον πίνακα παραµέτρων. 34

36 Λίστα παραµέτρων Συνθήκη Παράµετρος Περιγραφή ιαθέσιµη ρύθµιση Εργοστασιακή ρύθµιση Ηλεκτρικός λέβητας (όχι =0, ναι=1) 0 ή 1 1 υποχρεωτικά Μέγιστη απαιτούµενη θερµοκρασία λέβητα 21 µέχρι 80 0 C 80 0 C (TCMA) Ελάχιστη απαιτούµενη θερµοκρασία λέβητα 21 µέχρι TCMA 0 C 30 0 C (TCMI) Ατµοσφαιρικός συνδεδεµένος θερµοστάτης 0 ή 1 0 (όχι=0, ναι=1) Αντλία κυκλώµατος θέρµανσης monitored απο 0 ή 1 0 εξωτερικό θερµοστάτη Αυτο-προσαρµογή ή αυτόµατη διόρθωση του διαγράµµατος θέρµανσης της απαιτούµενης 0 ή 1 0 θερµοκρασίας (όχι=0, ναι=1) Εξωτερικός αισθητήρας (όχι=0, ναι=1) 0 ή 1 0 Μέγιστη εξωτερική θερµοκρασία (ΤΕΜΑ) 11 µέχρι 25 0 C 20 0 C Ελάχιστη εξωτερική θερµοκρασία (ΤΕΜΙ) -30 µέχρι C -5 0 C Αυτόµατο summer shift (όχι=0, ναι=1) 0 ή 1 0 Αναβολή µεταξύ της ενεργοποιήσης των 1 εως 6 λεπτά 2 λεπτά βηµάτων Παραγωγή ζεστού νερού χρήσης (όχι=0, ναι=1) 0 ή 1 0 Ακροδέκτης ζεστού νερού χρήσης (όχι=0, ναι=1) 0 ή ή 1 0 Σύνδεση όλων των βηµάτων (όχι=0, ναι=1) Σύνδεση του βήµατος 1 (όχι =0, ναι=1) Σύνδεση του βήµτος 2 (όχι =0, ναι=1) Σύνδεση του βήµτος 3 (όχι =0, ναι=1) 0 ή ή ή ή

37 Σύνδεση του βήµτος 4 (όχι =0, ναι=1) Σύνδεση του βήµτος 5 (όχι =0, ναι=1) 0 ή ή 1 1 Σύνδεση του βήµτος 6 (όχι =0, ναι=1) 0 ή Μέγιστη προσαρµογή εξόδου Για να γίνει µετατροπή ισχύος χρησιµοποιώντας διακόπτες και ασφάλειες µικρότερης τιµής (βλέπε 2.4.2) αλλάξτε την καλωδίωση των στοιχείων. (βλέπε ) Ο λέβητας τροφοδοτείται µε µέγιστη ισχύ εξόδου ή 24 kw (παράµετρος ) Προσαρµόστε την παράµετρο Προσαρµόστε τις παραµέτρους απο εώς σε µια εκ των παρακάτω τιµών όπως φαίνονται στον πίνακα έτσι ώστε να προσαρµόσουµε την µέγιστη ισχύ εξόδου του λέβητα : kW 230V µονοφασικό όπου Power step το βήµα ισχύος, Power step output η ισχύς εξόδου, Parameter η παράµετρος ενώ value of the parameter είναι η τιµή της παραµέτρου ώστε να πετύχουµε την µέγιστη ισχύ εξόδου (0=όχι, 1=ναι) 36

38 kW- 400V τριφασικό kW 400V τριφασικό kW 400V τριφασικό 37

39 2.5.3 ιάγραµµα θέρµανσης Αυτόµατη προσαρµογή της απαιτούµενης θερµοκρασίας του λέβητα σύµφωνα µε την εξωτερική θερµοκρασία είναι πιθανή µόνο µε ένα αισθητήριο εξωτερικής θερµοκρασίας, προαιρετικά µε Dimblex Gialix MA, κατασκευασµένο µε Dimblex Gialix ΜΑ Confort +. Το διάγραµµα θέρµανσης προκύπτει απο τις παρακάτω παραµέτρους (Βλέπε 2.5.2): -TCMA = Μέγιστη θερµοκρασία λέβητα -TCMI = Ελάχιστη θερµοκρασία λέβητα -TEMA = Μέγιστη εξωτερική θερµοκρασία ή θερµοκρασιακή τιµή ώστε να γίνει η αλλαγή απο µοντέλο καλοκαίρι σε µοντέλο χειµώνας -TEMI = Ελάχιστη εξωτερική θερµοκρασία ή βασική εξωτερική θερµοκρασία Ενδοδαπέδια θέρµανση Ο εργοστασιακός λέβητας έρχεται µε ένα υδροστάτη ασφαλείας C. Για αντιστροφή µε περιοριστή ασφαλείας 60 0 C δείτε Παράδειγµα χρήσης Σώµατα καλοριφέρ Να µην αλλάξετε τις εργοστασιακές ρυθµίσεις του τον υδροστάτη ασφαλείας C Παράδειγµα χρήσης : 38

40 ιάγραµµα Ένδειξη θερµοκρασίας Κατάσταση των συνδεδεµένων αισθητήρων ή ακροδεκτών Κατά την διάρκεια κανονικής λειτουργίας η θερµοκρασία του λέβητα φαίνεται στην πάνω ένδειξη. Οι κάτω ενδείξεις είναι δυνατές µόνο εαν οι παράµετροι, τοποθετούνται στην τιµή. (βλέπε ) Ζητούµενο χαρακτηριστικό Κατάσταση εξωτερικού θερµοστάτη Πατήστε το κουµπί Παράµετρος άνω ένδειξης Κάτω ένδειξη Μονάδα/Αποκωδικοποίηση Χωρίς απαίτηση Με απάιτηση Εξωτερική θερµοκρασία Θερµοκρασία ακροδέκτη (probe) ζεστού νερού χρήσης ή κατάσταση αισθητηρίου ζεστού νερού χρήσης 0 C Όταν ανάβει µια ένδειξη κάτω δεξιά απο τη θερµοκρασία σηµαίνει οτι η τιµή είναι κάτω απο το µηδέν 0 C Χωρίς απαίτηση Με απάιτηση Αυτόµατη διόρθωση καµπύλης θέρµανσης 0 Κ Όταν ανάβει µια ένδειξη κάτω δεξιά απο την θερµοκρασία σηµαίνει οτι η τιµή είναι κάτω απο το µηδέν 39

41 2.6 Συντήρηση- Προβλήµατα και Λύσεις Ένδειξη µετρητών Η συσκευή είναι εξοπλισµένη µε 6 µετρητές για τη µέτρηση των θερµικών κύκλων ( η µονάδα είναι 100 κύκλοι). Ζητούµενη τιµή Πλήκτρο ιάρκεια Παράµετρος στην άνω ένδειξη Πρόσβαση στο µενού ενδείξεων Τιµή στην άνω ένδειξη 3 δευτερόλεπτα - Αποκωδικοποίηση Επαφή Κ1 3 δευτερόλεπτα x 100=98000 κύκλους για επαφή Κ1 Επαφή Κ2 0 δευτερόλεπτα x 100=98800 κύκλους για επαφή Κ2 Επαφή Κ3 0 δευτερόλεπτα x 100=89900 κύκλους για επαφή Κ3 Επαφή Κ4 0 δευτερόλεπτα x 100=90300 κύκλους για επαφή Κ4 Επαφή Κ5 0 δευτερόλεπτα x 100=91100 κύκλους για επαφή Κ5 Επαφή Κ6 0 δευτερόλεπτα x 100=85900 κύκλους για επαφή Κ6 Έξοδος απο το µενού µετρήσεων 3 δευτερόλεπτα Είναι δυνατό να βγείτε απο το µενού ανα πάσα στιγµή Συντήρηση Σας συνιστούµε να γίνεται έλεγχος του λέβητα µια φορά το χρόνο απο εξειδικευµένο τεχνικό ή συνεργάτη της Dimplex-Sieline. Η πίεση του νερού στο κύκλωµα θέρµανσης θα ελέγχεται τακτικά (Η πίεση του νερού η οποία φαίνεται στην κάτω ένδειξη δεν πρέπει ποτέ να είναι κάτω απο το µηδέν όταν κάνει κρύο). Αρχικά µερικές µέρες µετά την έναρξη λειτουργίας του λέβητα, και εν συνεχεία τουλάχιστον µια φορά το χρόνο, ελέγξτε τη µόνωση των ηλεκτρικών συνδέσεων (διανοµή ισχύος,συζευκτήρες και στοιχεία). 40

42 2.6.3 Προβλήµατα και λύσεις Πρόβληµα Πιθανός λόγος Λύση Ο λέβητας ρυθµίζεται στην χρήση για ενδοδαπέδια θέρµανση Ελέγξτε συνδέσεις του λέβητα (Βλέπε 2.5.2) Ελέγξτε την κυκλοφορία του νερού Ανοίξτε όλες τις βάνες Καµµένη ασφάλεια Αποµακρύνετε το απο το κύκλωµα Ελέγξτε τη λειτουργία της αντλίας Ξαναξεκινήστε το λέβητα Ο λέβητας δεν λειτουργεί Το κόκκινη λυχνία είναι στο on Πίεστε το κόκκινο κουµπί του περιοριστή ασφαλείας µέχρι να ακούσετε ένα θόρυβο (Βλέπε 1.1.1) Ο λέβητας ρυθµίζεται για χρήση σωµάτων καλοριφέρ Ελέγξτε την κυκλοφορία του νερού Καµµένη ασφάλεια Ανοίξτε όλες τις βάνες Αποµακρύνετε απο το κύκλωµα Ελέγξτε τη λειτουργία της αντλίας Ξαναξεκινείστε το λέβητα Απώλεια ισχύος Απώλειες εξόδου Πιέστε το κόκκινο κουµπί του περιοριστή ασφαλείας µέχρι να ακούσετε ένα θόρυβο Καµµένη ασφάλεια Αντικατάσταση Καµµένες αντιστάσεις Αντικατάσταση (Βλέπε σχήµα 1) ιακόψτε την τροφοδοσία Αδειάστε τον λέβητα Αποσύνδεστε τα στοιχεία Αποσυνδέστε τον συνδετήρα Αποµακρύνετε το στοιχείο ή τα στοιχεία Αντικαταστήστε τα ελαττωµατικά στοιχεία Ξαναξεκινήστε το λέβητα (Βλέπε 2.5) Αντικατάσταση (Βλέπε σχήµα 1) ιακόψτε την τροφοδοσία Αδειάστε τον λέβητα Αποσύνδεστε τα στοιχεία Αποτυχία των στοιχείων Αποσυνδέστε τον συνδετήρα θέρµανσης Αποµακρύνετε το στοιχείο ή τα στοιχεία Αντικαταστήστε τα ελαττωµατικά στοιχεία Ξεκινήστε το λέβητα (Βλέπε 2.5) εν υπάρχει τιµή στην κάτω ένδειξη Παράµετρος Ξαναθέστε την παράµετρο 2.5.2) (Βλέπε 41
