1 ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΘΕΜΑ: ΜΕΛΕΤΗ ΚΑΙ ΕΕΚΑΤΑΣΤΑΣΗ ΚΕΝΤΡΙΚΗΣ ΘΕΡΜΑΝΣΗΣ ΟΙΚΙΑΣ ΜΕ ΚΛΑΣΣΙΚΟ ΥΠΕ ΥΘ ΥΝΟΣ ΚΑΘΗΤΗΣ: ΜΑ ΥΡΙΔΗΣ ΔΗΜΗΤΡΙΟΣ.. ΕίΣΗΓΗΤΡΙΑ: ΚΑ ΡΑΠΙΠΕΡΗ ΧΡΥΣΑΝΘΗ

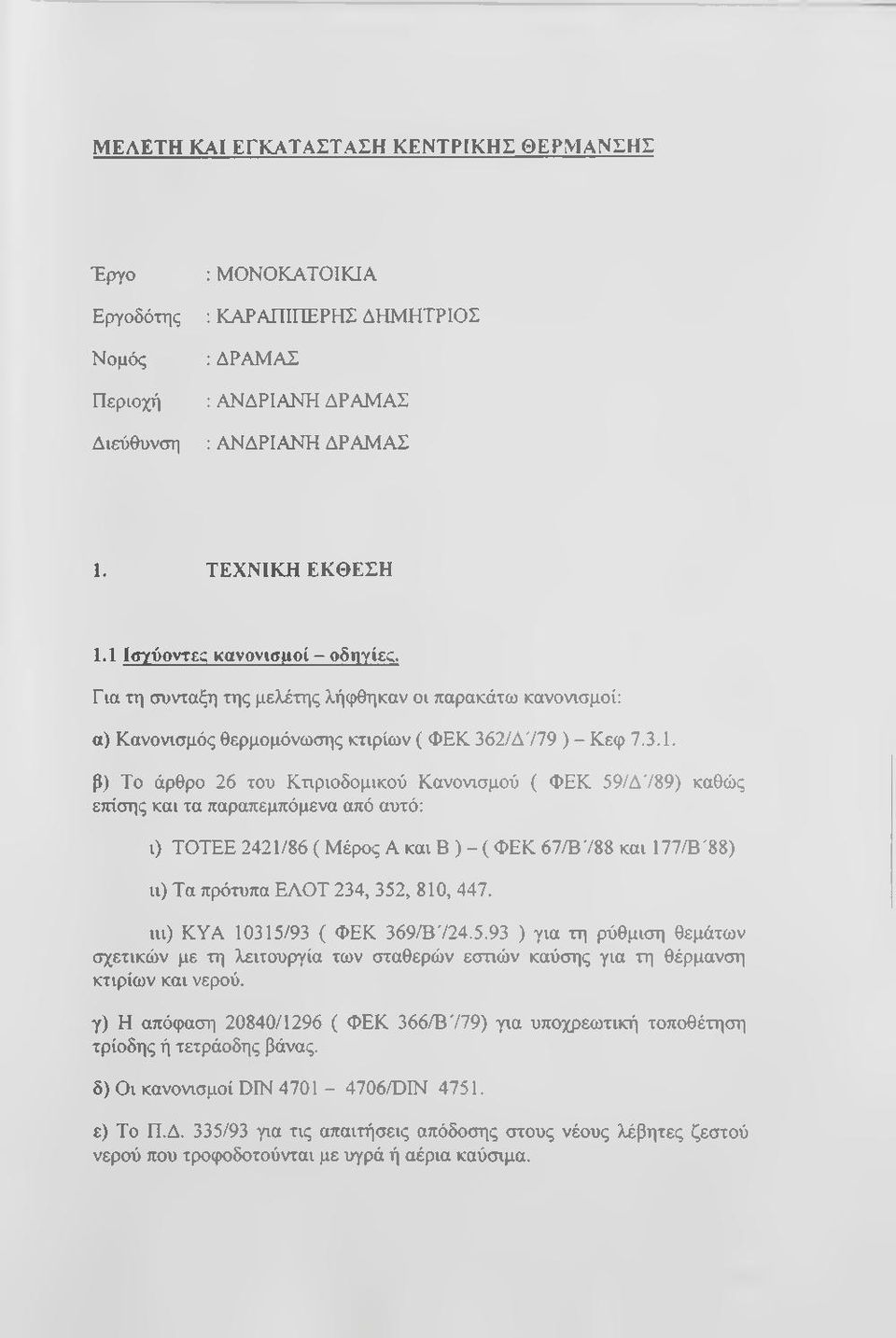

2 ΜΕΛΕΤΗ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΚΕΝΤΡΙΚΗΣ ΘΕΡΜΑΝΣΗΣ Έργο Εργοδότης Νομός Περιοχή Διεύθυνση : ΜΟΝΟΚΑΤΟΙΚΙΑ : ΚΑΡΑΠΙΠΕΡΗΣ ΔΗΜΗΤΡΙΟΣ : ΔΡΑΜΑΣ : ΑΝΔΡΙΑΝΗ ΔΡΑΜΑΣ : ΑΝΔΡΙΑΝΗ ΔΡΑΜΑΣ 1. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 1.1 Ισγύοντε:ς κανονισαοί - οδηγίες. Για τη c5όv^:αξη της μελέτης λήφθηκαν οι παρακάτω κανονισμοί: α) Κανονισμός θερμομόνωσης κτιρίων ( ΦΕΚ 362/Δ779 ) - Κεφ β) Το άρθρο 26 του Κτιριοδομικού Κανονισμού ( ΦΕΚ 59/Δ789) καθώς εττίσης και τα παραπεμπόμενα από αυτό: ι) ΤΟΤΕΕ 2421/86 ( Μέρος A και Β ) - ( ΦΕΚ 67/Β788 και 177/Β'88) ιι) Τα πρότυπα ΕΛΟΤ 234, 352, 810, 447. Ill) ΚΥΑ 10315/93 ( ΦΕΚ 369/Β ) για τη ρύθμιση θεμάτων σχετικών με τη λειτουργία των σταθερών εστιών καύσης για τη θέρμανση κτιρίων και νερού. γ) Η απόφαση 20840/1296 ( ΦΕΚ 366/Β779) για υποχρεωτική τοποθέτηση τρίοδης ή τετράοδης βάνας. δ) Οι κανονισμοί DIN /DIN ε) Το Π.Δ. 335/93 για τις απαιτήσεις απόδοσης στους νέους λέβητες ζεστού νερού που τροφοδοτούνται με υγρά ή αέρια καύσιμα.

3 1.2 Εξωτερικές ueosc και ελάγιστες θεριχοκρασίες. Μέση Ελάχιστη θερμοκρασία : - 8 C Υψόμετρο ; Ζώνη : Γ 1.3 Εσωτερικές θερροκρασίες γώρων. Κατοικίες Καθημερινά, υτινοδωμάτια, κουζίνες: 20 C W.C. : 15 C Λουτρό : 22 C 1.4 Συντελεστές θερμοπερατότητας. Χρησιμοποιούνται οι τιμές που καθορίζονται από το κεφάλαιο 7.2 του κανονισμού θερμομόνωσης. Έτσι εχουμε: α) Εξωτερική τοιχοποιία β) Θύρα εξωτερική μεταλλική γ) Παράθυρα δ) Δάπεδο ( προς υπόγειο ) ε) Στέγη Κ = 0.6 Kcal/li C Κ = 3.2 Kcal/h C K = 3.2 Kcal/h C K = 0.6 Kcal/h C K= 0.4 Kcal^i C 1.5 Σύστημα θέρμανσης οικοδομής. Η θέρμανση των χώρων γίνεται με το σύστημα της κεντρικής θέρμανσης ( κεντρική εστία ) με εξαναγκασμένη κυκλοφορία ( μέσω κυκλοφορητή ) ζεστού νερού. Η διανομή του φορέα θερμότητας γίνεται από κάτω με διπλή γραμμή. 1.6 Συνολικό απαιτούμενο θερμικό φορτίο. Από το τεύχος των υπολογισμών συντάσσεται ο παρακάτω πίνακας:

4 Όροφος Θερμικές απώλειες ( Kcal/h) Θερμική ισχύς σωμάτων ( KcabTi) Ημιόροφος Όροφος 1.7 Θεριιοκρασίες Κυκλοφορίας Ζεστού Νερού και Ποσότητα Μεταφερόαενης Θερμότητας. - Θερμοκρασία νερού προς τα σώματα C - Θερμοκρασία νερού ετηστροφής C - Θερμοκρασιακή τττώση ( Δ ΐ) C - Αποδιδόμενη θερμότητα από το ζεστό νερό kcal/kg.h 1.8 Χρησιμοποιούμενη μορφή ενέργεια. Για τη λειτουργία της εγκατάστασης θα χρησιμοποιηθεί ελαφρό πετρέλαιο ( DIESEL OIL ). Με θερμογόνο δύναμη kcal/kg. 1.9 Σύστημα προστασίας περιβάλλοντος. Τα συστήματα προστασίας αποβλέπουν στην τέλεια καύση του πετρελαίου. Για το λόγο αυτό λαμβάνο\τ:αι τα παρακάτω μέτρα προστασίας: Συντήρηση και σωστή ρύθμιση του καυστήρα, λέβητα, καπνοδόχου, τουλάχιστον άπαξ του έτους { ΚΥΑ 10315/93 ( ΦΕΚ 369/Β ) }. Κατά τον έλεγχο αυτό πρέπει: α) Ο δείκτης αιθάλης να είναι μικρότερος του δείκτη 1 της κλίμακας Bachavach ( κατά DIN 4702 ). β) Η περιεκτικότητα σε CO2 να είναι μεγαλύτερη του 10%.

5 γ) Η μέγιστη τιμή απωλειών θερμότητας με τα καυσαέρια να είναι; 12.3% ( h < 100-η - 1= ). δ) Η μέγιστη θερμοκρασία εξαγωγής καυσαερίων 280 C 1.10 Χρησιμοποιούμενα υλικά - προδιαγραφές αυτών Λέβητας Για την τροφοδότηση της εγκατάστασης κεντρικής θέρμανσης προβλέπεται η τοποθέτηση χαλύβδινου λέβητα θερμού νερού, αεραυλωτού, αντιθλίψεως κατάλληλου για καύση πετρελαίου με τα παρακάτω χαρακτηριστικά: α) Ικανότητα: : kcal/h. ή 22.2Mcal/h β) Διαδρομή καυσαερίων : τριπλή. γ) Βαθμός απόδοσης τουλάχιστον : 86.7% ( η = logpn ) Ο λέβητας πρέπει να είναι κατασκευασμένος σύμφωνα με τις προδιαγραφές του ΕΛΟΤ και έχει: α) Θυρίδες επίβλεψης της φωτιάς, καθαρισμού του εσωτερικού του και των αεραυλών και ασφάλειες από υπερπίεση μέσα στο χώρο καύσης. β) Χαλύβδινη πλάκα για την προσαρμογή του καυστήρα. γ) Κρουνό εκκένωσης στο κάτω μέρος. δ) Στόμια για την προσαγωγή των σωληνώσεων αναχώρησης και επιστροφής του νερού με φλάτζες. ε) Ειδικό μονωτικό περίβλημα με εξωτερικό προστατευτικό μανδύα από γαλβανισμένο χαλυβδόφυλλο. στ) Θερμόμετρο και μανόμετρο Καυστήρας. Ο λέβητας θα εφοδιαστεί με καυστήρα πετρελαίου DIESEL αυτόματης λειτουργίας κατάλληλο για λειτουργία σε εναλλασσόμενο ρεύμα 220V / 50Ηζ

6 και προοδευτική ρύθμιση της φλόγας σύμφωνα με το απαιτούμενο θερμικό φορτίο. Ο καυστήρας πληρεί τα σχέδια ΕΛΟΤ , είναι υπερπίεσης και σ αυτόν γίνεται όσο είναι το δυνατόν τελειότερη διασκόρττηση και ανάμιξη του πετρελαίου με τον αέρα. Έχει δε τα παρακάτω εξαρτήματα και συσκευές; α) Αντλία πετρελαίου που αναρροφά το καύσιμο από τη δεξαμενή. β) Φίλτρο πετρελαίου που καθαρίζεται εύκολα. γ) Φυγοκεντρικό ανεμιστήρα. δ) Ηλεκτροκινητήρα. ε) Φωτοαντίσταση για τον έλεγχο της φλόγας. στ) Υδροστάτη ασφαλείας. η) Τους απαραίτητους ηλεκτρονόμους Κυκλοφορητης. Στο λεβητοστάσιο για την αναγκαστική κυκλοφορία του θερμού νερού τοποθετείται στον κεντρικό σωλήνα προσαγωγής νερού κυκλοφορητής. Αυτός αποτελείται από φυγόκεντρο αντλία ζευγμένη στον ίδιο άξονα του ηλεκτροκινητήρα μέσω ελαστικού συνδέσμου. Ο ηλεκτροκινητήρας είναι στεγανού τύπου, μονοφασικός 220V / 50Ηζ. Η λειτουργία του κυκλοφορητή είναι αθόρυβη και χωρίς κραδασμούς, εγκαθίσταται δε στους σωλήνες με τη βοήθεια φλαντζών. Είναι υδρολίπαντος κατάλληλος για κυκλοφορία νερού θερμοκρασίας 120 C και ττίεση 6 bar Κλειστό Δογείο Διαστολής. Το δίκτυο κεντρικής θέρμανσης ασφαλίζεται με κλειστό δοχείο διαστολής, τοποθετούμενο στην επιστροφή θερμού νερού. Αυτό θα είναι τύπου REFLEX με μέγιστη πίεση λειτουργίας 3 bar και μέγιστη θερμοκρασία λειτουργίας llo'^c. Το δοχείο διαστολής τοποθετείται με κατάλληλα στηρίγματα του λεβητοστάσιου.

7 Καπναγωγός Λέβητα. Το στόμιο εξόδου των καυσαερίων από τον λέβητα θα συνδεθεί με την καπνοδόχο με καπναγωγό από μαύρη λαμαρίνα πάχους 3 mm ηλεκτροσυγκολητό. Για την προσαρμογή της κυκλικής διατομής εξόδου των καυσαερίων από τον λέβητα, προς τον ορθογωνικής διατομής καττναγωγό, κατασκευάζεται ειδικό τεμάχιο μετάπτωσης με το οποίο εξασφαλίζεται η ομαλή πορεία των καυσαερίων. Ο καπναγωγός ανέρχεται με κλίση 15% προς την καπνοδόχο μονώνεται δε εξωτερικά με φύλλο αμιάντου πάχους 5mm και πετροβάμβακα εν συνεχεία πάχους 4cm. Η μόνωση της καπναγωγού θα καλυφθεί τελικά με λαμαρίνα γαλβανισμένη πάχους 0.8 mm Καπνοδόγος. Η καπνοδόχος του λέβητα θα γίνει με προκατασκευασμένα κομμάτια από κισσηρομπετόν εσωτερικών διαστάσεων 24 εττί 24cm και ύψους 8m. Η καπνοδόχος θα προεκταθεί κατά 1.0m πάνω από το δάπεδο του δώματος. Τα υλικά κατασκευής, πολύ ανθεκτικά, χωρίς ρωγμές ή σπασίματα τόσο στις εμφανείς επιφάνειες όσο και στις προεξοχές και εσοχές της σύνδεσής τους. Στο κατώτατο σημείο της καπνοδόχου και προς την πλευρά του λέβητα θα κατασκευασθεί θυρίδα αερισμού αεροστεγής. Τέλος στο πάνω μέρος θα προσαρμοστεί μεταλλικό κάλυμμα από γαλβανισμένη λαμαρίνα πάχους 2mm Δεξαμενή Πετρελαίου. Η δεξαμενή πετρελαίου θα κατασκευαστεί από μαύρη λαμαρίνα πάχους 4mm με ηλεκτροσυγκόλληση και εσωτερικές ενισχύσεις από μορφοσίδερο. Μετά την κατασκευή της θα βαφεί εξωτερικά με μίνιο και ελαιόχρωμα κατόπιν. Στο πάνω μέρος θα έχει ανθρωποθυρίδα ετήσκεν της και καθαρισμού διαστάσεων 0.50 χ 0.60 m με κάλυμμα στεγανό, προσαρμοσμένο με βίδες και προεμβάσματα από λαμαρίνα ιδίου πάχους. Η δεξαμενή τοποθετείται πάνω σε βάση από μπετόν ύψους 50cm από το δάπεδο και έχει: ι) Σωλήνα εξαερισμού 2 ιι) Σωλήνα πλήρωσης 1 72" που αρχίζει από φρεάτιο πετρελαίου στο πεζοδρόμιο. Το φρεάτιο περιλαμβάνει βάνα απομόνωσης και τάπα ασφαλείας. Ill) Διάταξη καθορισμού στάθμης πετρελαίου.

8 ιν) Κρουνό εκκένωσης 1 72" στο κατώτερο σημείο του ττυθμένα. ν) Παροχή '/2" με βάνα για την τροφοδότηση του καυστήρα Συλλέκτες Νερού. Οι συλλέκτες νερού θα κατασκευαστούν από χαλυβδοσωλλήνες χωρίς ραφή ηλεκτροσυγκολλητοί διατομής Τ'. Μετά την κατασκευή τους και την συγκόλληση επ αυτών των αναχωρούντων ή των προσαγώμενων γραμμών θα υποστούν γαλβάνισμα «εν ψυχρώ» Δίκτυα Σωληνώσεων Θερμού Νερού. Τα δίκτυα σωληνώσεων θερμού νερού θα κατασκευαστούν για μεν τις μέχρι 2 διαμέτρους από μαύρους σιδηροσωλήνες κατά DIN 2440 «μέσου τύπου», για δε τις μεγαλύτερες διαμέτρους από χαλυβδοσωλήνες χωρίς ραφή ( Μάνεσμαν), κατά DIN Όργανα Διακοπής. Για την απομόνωση των διαφόρων κλάδων του δικτύου θέρμανσης, καθώς και την ρύθμιση της ροής θα χρησιμοποιηθούν αποφρακτικές βάνες. Οι βάνες θα είναι ορειχάλκινες κοχλιωτές μέχρι 2 διαμέτρους και χυτοσίδηρες με φλάντζες για τις πάνω από 2 διαμέτρους, εξασφαλίζουν δε υδατοστεγή διακοπή για πίεση λειτουργίας και διακοπής 10 ΑΤΜ και θερμοκρασία νερού 120 C Μονωτικοί Σωλήνες. Αναφέρονται στην τεχνική προδιαγραφή της ύδρευσης θερμαντικά Σώματα Τα θερμαντικά σώματα είναι χαλύβδινα συνηθισμένου τύπου, εγχώριας προέλευσης, διαστάσεων σύμφωνα με τα σχέδια και κατάλληλα για πίεση λειτουργίας 4 bar. Θα στηρίζονται στους τοίχους με κατάλληλες κονσόλες βαρέως τύπου και θα συνδέονται στο δίκτυο με διακόπτες στην είσοδο και στην έξοδο του νερού. Οι διακόπτες θα κλείνουν στεγανά και θα είναι ορειχάλκινοι.

9 Τα θερμαντικά σώματα θα εφοδιαστούν με ορειχάλκινη, χρωμέ βαλβίδα εξαερισμού 1/4 και θα ραφούν με ριπολίνη φωτιάς. Οι κατασκευαστές πρέπει να ακολουθούν τα DIN 4720 και 4722 ως προς την θερμική απόδοση των χαλύβδινων RADIATORS. Ανάλοτ^α με τη θέση ( διαθέσιμος χώρος ) τη σχετική οικονομία και τις προτιμήσεις του ιδιοκτήτη έγινε η επιλογή των διαστάσεων και της μορφής κατάλληλων θερμαντικών σωμάτων τα οποία σημειώθηκαν στα σχέδια κατόψεων και τα έντυπα «επιλογής θερμαντικών σωμάτων». Για τη θερμαντική ικανότητα των σωμάτων λαμβάνονται σαν βάση οι πίνακες αποδόσεως σοβαρών κατασκευαστών με βάση την παραδοχή ότι η θερμοκρασία εισόδου είναι 90 C η θερμοκρασία εξόδου είναι 70 C και η επιθυμητή θερμοκρασία χώρου είναι αυτή που προδιαγράφεται στην παρ Τρόπος εγκατάστασης και σύνδεσης. Στους κεντρικούς σωλήνες προσαγωγής προβλέπεται τοποθέτηση βάνας για την απομόνωση αυτών σε περίπτωση εκτέλεσης επισκευών. Η γενική διαμόρφωση του δικτύου της εγκατάστασης φαίνεται στα σχέδια. Για τις οριζόντιες σωληνώσεις πρέπει να εξασφαλίζεται κλίση 1%. α) Συνδέσεις. Οι συνδέσεις των τεμαχίων των σωλήνων κατά προέκταση και διακλάδωση γίνεται: I) Για τους μαύρους σιδηροσωλίνες αποκλειστικά και μόνο με εξαρτήματα και ειδικά τεμάχια από μαλακό χυτοσίδηρο κορδονάτα. II) Για τους χαλυβδοσωλήνες χωρίς ραφή, συνδεόμενων μεταξύ των η προς μαύρο σιδηροσωλήνα με συγκόλληση, στις δε θέσεις που απαιτείται η δυνατότητα αποσυναρμολόγησης με ζεύγος φλαντζών (DIN 2632). β) Αλλαγή διεύθυνσης. Οι καμπυλώσεις των σωλήνων για διαμόρφωση του δικτύου θα εκτελούνται κατά τρόπο που να μη βλάπτει την αντοχή τους, ούτε να αλλοιώνει αισθητά το κυκλικό σχήμα της διατομής τους.

10 γ) Παραλαβή συστολοδιαστλών. Γίνεται με την τοποθέτηση κατάλληλων εξαρτημάτων ( διαστολικά ) τοποθετούμενα κατά μήκος του άξονα των σωληνώσεων είτε σε διαμέτρους από 1 με κάμψη των σωλήνων και μετατόπιση του άξονά τους. δ) Στηρίξεις. Κατά τις διελεύσεις των σωλήνων από τα δάπεδα ή τους τοίχους αυτές θα καλύπτονται με κομμάτι μολυβδοσωλήνα μεγαλύτερης διαμέτρου για αποφυγή συγκόλλησης με τα οικοδομικά υλικά. Το διάκενο μεταξύ των δυο σωλήνων στο τέλος θα σφραγίζεται με κατάλληλο υλικό ( κορδόνι αμίαντου και σιλικόνη ). Οι κατακόρυφες σωληνώσεις θα στηρίζονται με ειδικά στηρίγματα αγκυρωμένα σε σταθερά οικοδομικά στοιχεία, στηρίγματα που θα επιτρέπουν την ελεύθερη κατά μήκος συστολοδιαστολή τους. Οι οριζόντιες σωληνώσεις θα στηρίζονται με στηρίγματα στερεωμένα σταθερά στους σωλήνες και θα αναρτούνται από τις οροφές με αρθρωτά στελέχη. ε) Μόνωση σωλήνων. Όλες οι σωληνώσεις προσαγωγής και επιστροφής θερμού νερού, που βρίσκονται σε μη θερμαινόμενους χώρους, θα μονωθούν για αποφυγή απωλειών θερμότητας. Η μόνωση των σωλήνων θα γίνει με μονωτικούς σωλήνες τύπου ARMAPLEX, πάχους εξαρτώμενου από τη θερμοκρασία του νερού και τη διάμετρο του σωλήνα. στ) Δοκιμή εγκατάστασης. Μετά το πέρας της εγκατάστασης θα γίνει δοκιμή στεγανότητας εν ψυχρώ των σωλήνων, των θερμαντικών σωμάτων και των σωλήνων πετρελαίου σε υπερπίεση 5 atm και διάστημα 30 λεπτών. Επίσης θα γίνει άλλη δοκιμή της στεγανότητας των παραπάνω στοιχείων στην ίδια υπερπίεση και χρόνο αφού η εγκατάσταση θερμανθεί μέχρι τη θερμοκρασία λειτουργίας. Μετά από ετητυχή δοκιμή παραδίνεται σε χρήση.

11 1.12 Λεβητοστάσιο Η πόρτα και το παράθυρο του λεβητοστασίου θα είναι μεταλλικά και θα ανοίγουν από μέσα προς τα έξω ( άρθρο 105 ΓΟΚ ). Η πόρτα του λεβητοστασίου θα έχει κλειδαριά ασφαλείας και ένα κλειδί θα βρίσκεται σε φανερό σημείο της οικίας ( π.χ. σε κουτί με προστατευτικό γυάλινο κάλυμμα ) ώστε να μπορεί να χρησιμοποιηθεί σε περίπτωση κινδύνου Καπνοδόχος Η καπνοδόχος μπορεί να κατασκευαστεί από κατάλληλα τούβλα ή αμιαντοσωλήνα Η εσωτερική διατομή της καπνοδόχου θα είναι κυκλικής διατομής Φ 15cm Το ολικό ύψος της καπνοδόχου ( hox ) μετράται από τη σύνδεση του λέβητα ( μέσω του καπναγωγού ) μέχρι το πάνω άκρο της σε ύψος τουλάχιστον Im από την οροφή ( ή 0.70 ψηλότερα από οποιαδήποτε ακμή γειτονικού κτιρίου που βρίσκεται σε απόσταση μικρότερη των 3 m από την καπνοδόχο σύμφωνα με το άρθρο 107 παρ. 6 του Γ.Ο.Κ.) Στη βάση η καπνοδόχος θα συνδεθεί με τον λέβητα με καπναγωγό από σιδηροέλασμα πάχους 4mm ο οποίος θα μονωθεί καλά με αμίαντο και υαλοβάμβακα. Το οριζόντιο τμήμα κοντά στον λέβητα θα έχει ρυθμιζόμενο σύρτη Στο κατώτερο τμήμα της κατη/οδόχου ( τουλάχιστον μέχρι 2,5μ ) πρέπει να χρησιμοποιηθούν πυρότουβλα ή ισχυρή μόνωση ( για αμιαντοσωλήνα ) λόγω της υψηλής θερμοκρασίας των καυσαερίων. 14. Τελικές Εργασίες - Aoκι^ή και Παράδοση Όταν ολοκληρωθεί το δίκτυο των σωληνώσεων και πριν από την τοποθέτηση των θερμαντικών σωμάτων το δίκτυο πρέπει να δοκιμαστεί σε υπερττίεση 10 ατμοσφαιρών τρεις συνεχείς ώρες. Εάν η δοκιμή επιτύχει ολοκληρώνεται η εγκατάσταση, κλείνονται τα ελεύθερα άκρα των σωλήνων ( προς το δοχείο διαστολής ) και γίνεται νέα δοκιμή με πίεση 4 ατμοσφαιρών που μετρούνται στο λεβητοστάσιο δύο ώρες. Εάν και αυτή η δοκιμή ολοκληρωθεί με επιτυχία η εγκατάσταση αποκαθίσταται και γίνεται δοκιμή θερμάνσεως μέχρι σχεδόν βρασμού του νερού θερμάνσεως και στη συνέχεια ψύξεως. Αν και πάλι δεν παρουσιασθούν διαρροές η στεγανότητα της εγκαταστάσεως θεωρείται καλή.

12 14.2. Τα μη ορατά τμήματα των σωληνώσεων των θερμαινόμενων χώρων θα βαφούν με δυο στρώματα καταλλήλου ελαιοχρώματος. Τα ορατά τμήματα και τα θερμαντικά σώματα θα βαφούν με τρία στρώματα ριπολίνης φωτιάς, στην απόχρωση που θα καθορίσει ο αρχιτέκτονας ή ο ιδιοκτήτης Κάθε μηχάνημα ή συσκευή που θα χρησιμοποιηθεί στην κατασκευή πρέπει να συνοδεύεται από τα ειδικά έντυπα οδηγιών ( τοποθετήσεως, ρυθμίσεως, συντηρήσεως ) και τις αντίστοιχες εγγυήσεις του κατασκευαστή ( ή προμηθευτή ). Τα έντυπα αυτά παραδίδονται στον ιδιοκτήτη κατά την παράδοση της εγκαταστάσεως Πριν από την παράδοση στο λεβητοστάσιο θα τοποθετηθούν τηνακίδες οδηγιών χειρισμού και θα παραδοθούν στον ιδιοκτήτη γραπτές οδηγίες λειτουργίας και συντηρήσεως της εγκαταστάσεως Για να εξασφαλισθεί η καλή λειτουργία της εγκαταστάσεως είναι απαραίτητο να εφαρμοσθούν με προσοχή οι οδηγίες της μελέτης και οι υποδείξεις του ετηβλέποντα, σε συνδυασμό με τις οδηγίες του κατασκευαστή ή προμηθευτή των μηχανημάτων και συσκευών. Εάν γίνουν αυθαίρετες αλλαγές κατά την εφαρμογή της μελέτης χωρίς την έγκριση του μελετητή ο τελευταίος δεν έχει καμία ευθύνη για πιθανές ατέλειες της εγκαταστάσεως.

13 2. ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ

14 2.4 Υπολογισμός Λέβητα. Η ισχύς του λέβητα πρέπει να είναι: Q;, = 1.3 XQoλ = 1.3 X10290 => Q,. = Kcal/h. Qx = ( 1 + q ) X Ρολ Έτσι εκλέγεται ο τύπος GLX 2 της εταιρείας ΚΑΖΗΣ σειρά GALAXY με μέγιστη ισχύ Kcal/h και διαστάσεις Loλ = 419mm. 2.5 Υπολογισμός Καυστήρα. Ο καυστήρας που θα εκλεγεί πρέπει να έχει ικανότητα καύσης: W = Qx/Hu X η ( kgai ) η : Βαθμός απόδοσης λέβητα ( ) ( Μέση τιμή 0.85 ). Hu =10000 για DIESEL ΠΕΤΡΕΑΑΙΟ. W = / 8500 KgAi => W = 1.57 Kg/h. Έτσι εκλέγεται ο τύπος ENERJET Ο - VS της εταιρείας OERTLI ( Ιταλίας ) με κατανάλωση πετρελαίου από Kg/h.

15 Έτσι εκλέγεται ο τύπος ENERJET Ο - VS της εταιρείας OERTLI ( Ιταλίας) με κατανάλωση πετρελαίου από Kg/h. 2.6 Εκλ.ογή Σωληνώσεων. Οι σωληνώσεις της κεντρικής θέρμανσης φαίνονται στα σχέδια της μελέτης. Η ταχύτητα του θερμού νερού εκλέγεται από 0.08 έως 0.24m/s και η πτώση πίεσης από 0.5 έως 4mni Σ.Υ./m. 2.7 Τετράοδη Βάνα. Εκλέγεται: Ο τύπος CENTRA ZR 32 της εταιρίας WILO με Ηβ = 230 mm Σ.Υ. 2.8 Υπολογισαός Κυκλοφορητή. Από τη δυσμενέστερη διαδρομή εχουμε απώλειες πίεσης: Ητρ = 98.3 χ 2 = ολική αντίσταση διαδρομής. Για τετράοδη βάνα: Ηβ = 230 mm Σ.Υ. Ολικές απώλειες: Η = Ητρ + Ηβ + Η3= = mm Σ.Υ. Η παροχή του κυκλοφορητή είναι: V = Qλ / 20 => V = / 20 => V = 669 It/h ή m^/h. Για θερμοκρασία At = 90 C ( Εξόδου ) - 70 C ( Επιστροφής ) = 20 C. Έτσι εκλέγεται ο τύπος RS 30/60 της εταιρείας W1LO με παροχή 0.8m^/h και μανομετρικό 3.2m Σ.Υ Υπολογισμός Κλειστού Αογείου Αιαστολήο. Για θερμική ισχύ Αέβητα 22200Kcal/h και για στατικό ύψος 5m επιλέγεται από τους πίνακες Κλειστών Δοχείων Διαστολής REFLEX, Δοχείο Διαστολής 181t.

16 2.10. Υπολογισαός Βαλβίδας Ασφαλείας. Με βάση τη μεγίστη απόδοση του λέβητα διαλέγουμε από τον πίνακα 4.47 σελ.150. Βαλβίδα ασφαλείας μεμβράνης D = 1/2" Υπολογισμόο Αε^αμεντις Πετρελαίου. Ο καυστήρας καταναλώνει πετρέλαιο 1.57Kg/h. Θα τοποθετηθεί δεξαμενή καυσίμου χωρητικότητας 55θ1ί και διαστάσεων 1.00 χ 1.00 χ 1.00 = 1.00m" που θα επαρκεί για τη λειτουργία του καυστήρα για ένα μήνα και 10 ώρες ημερησίως. Διότι 10 X 1.57 = 15.7Κ /μέρα X 30 = 471 Kg/μήνα = 0.47ίη/μήνα. Συνεπώς, V = 0.47 / 0.85 m" => V = 0.55 χωρητικότητα της δεξαμενής. Ως γνωστόν το ειδικό βάρος του πετρελαίου είναι 0.85tn/ m". = 5501t είναι η Ο ΣΥΝΤΑΞΑΣ

17

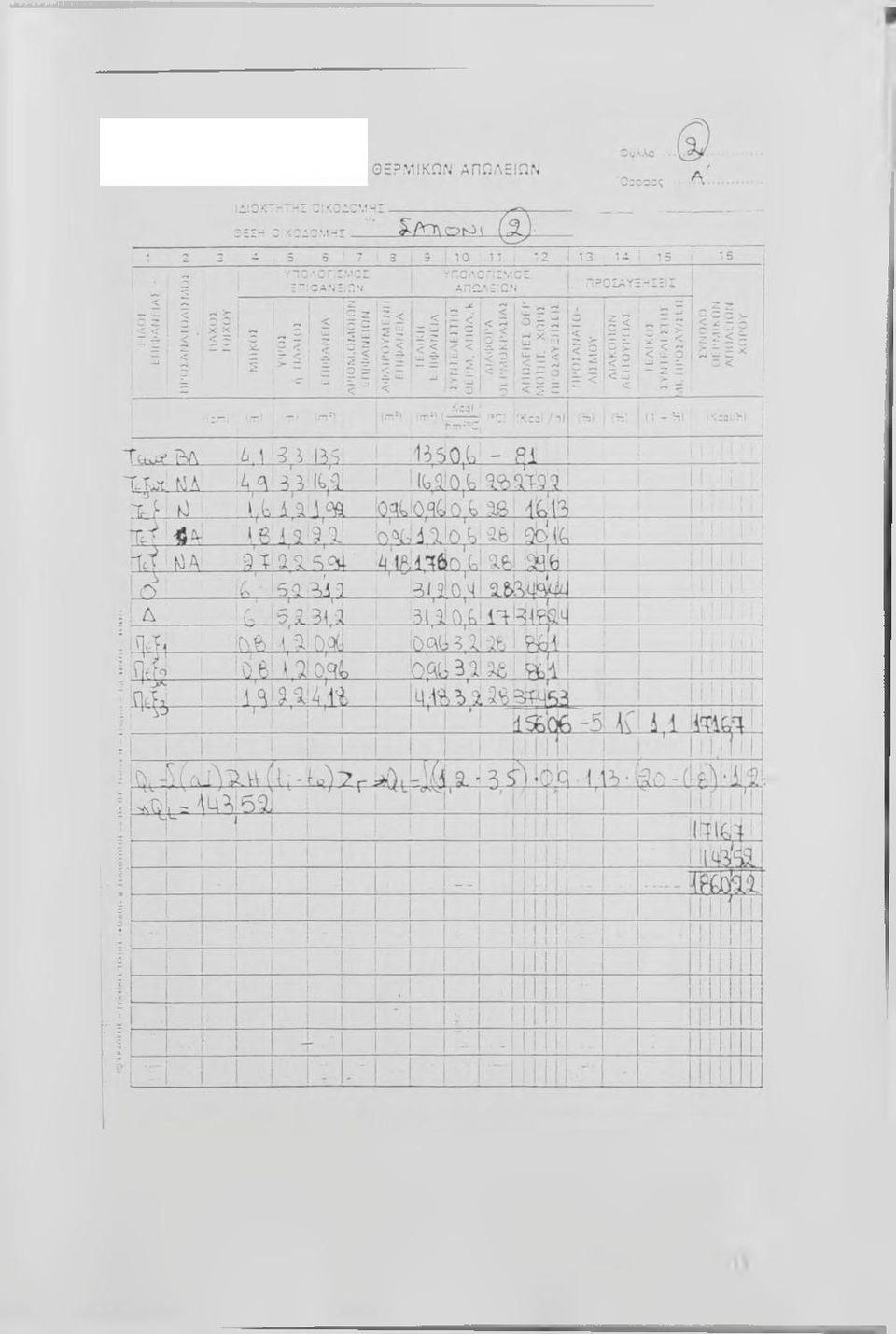

18 ΥΠΟΛΟΓΙΣΜΟΣ

19

20

21

22 ΥΠΟ ΛΟ ΓΙΣΜ Ο Σ G..

23

24

25

26 n i.'ja K A I ΕΚΛΟ ΓΗ Σ 0E?iMA:VTIKn.M ΣΩΜΑΤΩΝ ΟΙΚΟΔΟΜΗΣ. III ΤΥΠΟΣ I ΘΐΡΜΑΝΤΙΚΟΥ ' Ση-.ΙΑΤΟΣ-! i l i l i ο ϊ α ο ία;χ.1 q?lg ΐΙΓ 90^ 6 : \Ώ _ L loao : > Ηφ^]ΙΕ 9 ο ς 9 ^ QS...a -./ Λ Ρ λ1ιο ^ ΠΓ. _JiJ I4o q. n r ^ 0 ^ N i /\q-qo I : o>u I n q o s _ j k i ^ ^! q'ta'i i I ' : i. I I! IM:

27 ΥΠΟΛΟΓΙΣΜΟΣ ΛΝΤΙΣΤΛΣΕΟΝ ΣΟΛΙΙΝΟΣΠηΝ ΚΕΝΤΡΙΚΙΙΣ ΘΕΡΜΛΝΣΕΟΣ no. ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ ΠΡΟίΠΡΙΝΕΓ. ΛΙΛΤΟΜΕΙ ΙΠΛΗΝΠΝ 4-1 r)l lltll(ei. ΛΙΛΤΟΜΓΙ ΤΜΜΜΛ Q ft H 7. ΙΠΛίΙΝΟίΙ-ΩΝ (Kcui/Iil (m) Im/s) ρ,λ,ν. (mm r. N.) ή In) 'll ill) ImAO A A ' l G G ' 7. (mtn J.N.) 10 ( h Α - α 3 a a y. 3 ^ 3. ip c _ 9 L ί. ^, > α '(Ο,? J J. i 29,-0 '^ - - S.0,15:...a,K A G. - - m : ( δ ) α C51M A 2 i L 1 - G i c 0. 3 Π 3 S ί ΐ : ι 3 0,A S Χ f t-o s A S. 31^* A ^ - i3,2 L JL_ t. A o b _ o, e c. Ο, Β α. - - ^ 9, 0? ΠΛΡΛΙΙΙΡΙΙίΠΙΣ ΟΛΙΚΙΙ ΛΜΉ);ΤΛλΜ ^ I. Ί ΙΙ ΛΙΚΠ ΟΛΙΚΙΙ ΛΝΠ!.ΙΛ>ΙΙ ΔΙΛΛΡΟΜΙΙί , i ΛΙΛΛΙ ΠΜ ΐη 3-.Λ\Λ..'Λς',,.'ΙΛρ:'χ,.ΓΜίΟΤνΓιΚιΗ 5 8 Λ '+ Μ 2 -, 0 '. ' - ΐ ο ο. α. [(n.m A 0 3? > =

28

29

30 Ονομαστική ισχύς από kw 1ΛΕΟΝΕΚΤΗΜΑΤΑ ΣΧΕΛΙΑΣΗΣ ΓΙΑ ΒΕΛΤΙΣΤΗ ΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ & ΠΡΟΣΤΑΣΙΑ 1ΕΡΙΒΑΛΛΟΝΤΟΣ Λέβητες τριών πληρών διαδρομών καυσαερίου με πτερύγια και με μεγάλη θερμαινόμενη επιφάνεια. Πλήρης εκμετάλλευση της προσδιδόμενης με τσ καύσιμο ενέργειας με μεγίστη ενεργειακή απόδοση για κάθε τύπο λέβητα. Βελτιστοποιημένες σειρές ισχύος σε σχέση με τον αριθμό των χυτοσιδήρων στοιχείων ονά τύπο λέβητα. Αυτό σημαίνει : -Λιγότερο χυτοσίδηρό στοιχείο Γοήγορη και εύκολη συναρμολόγηση -Μεγάλο εύρος ισχύος Πρωτοποριακή διαμόρφωση της πυρίμαχης μόνωσης από κεραμικές -Χαμηλή αντίσταση καυσαερίου (αντίθλιψη) -Αθόρυβη λειτουργία και ομαλή εκκίνηση του καυστήρα -Συνεργάζεται ιδανικό με όλους τους καυστήρες της αγοράς Ιδιαίτερο χαμηλές τιμές των ακαύστων (αιθόλη & CO ) και του λόγου αέρα καύσης. Πλήρης εκμετάλλευση των πλεονεκτημάτων των καυστήρων χαμηλών εκπομπών (Low-Nox) ΙΛΕΟΝΕΚΤΗΜΑΤΑ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ Εστία με πτερύγιο και βρέχόμενο οπίσθιο στοιχείο γιο μεγαλύτερη εκμετάλλευση της ακτινοβολίας της φλόγας με ταυτόχρονη μείωση των οξειδίων του αζώτου(νοχ). Πτερύγια στη δεύτερη και τρίτη διαδρομή για βελτίωση της μετάδοσης θερμότητας. Ολόσωμη καπνοδόχος που εξασφαλίζει τη μέγιστη εκμετόλλευση της θερμότητας των καυσαερίων και την αθόρυβη λειτουργία του λέβητα. Τα χυτοσίδηρο στοιχεία είναι συμμετρικά ως προς το κατακόρυφο επίπεδο για ομοιομορφία ροής νερού και θερμικών και μηχανικών φορτίσεων. Τψηλής πσιότητος μόνωση στο εσωτερικό της πόρτας της εστίας από πυρίμαχες πλάκες κεραμικών ινών πάχους 70 mm. Ολες οι υπόλοιπες επιφάνειες του λέβητα είναι μονωμένες με υαλοβάμβακα πάχους 50 mm με ανακλαστικό φύλλο αλουμινίου. ΠΟΙΟΤΗΤΑ ΣΤΗ ΧΥΤΕΥΣΗ Η χύτευση γίνεται σε τύπους υψηλής ακρίβειας ποραγόμενους στο υπερσύγχρονο αυτόματα συγκρότημα DI5A FORMA, για άψογη γεωμετρία και καθαρή επιφάνεια χυτού. Πάχος τοιχωμάτων ελεγχόμενο με υπερήχους που σε συνδυασμό με την αυστηρά ελεγχόμενη ποιότητα μετάλλου, εξασφαλίζει αντοχή στις θερμικές καταπονήσεις και το χρόνο. ΕΛΕΓΧΟΣ ΚΑΤΑΣΚΕΥΗΣ Οι δοκιμές των συναρμολογημένων λεβήτων και των χυτοσιδηρών στοιχείων γίνονται σύμφωνα μμε το πρότυπο ΕΝ Ολα τα χυτοσίδηρό στοιχεία των λεβήτων δοκιμάζονται σε πίεση 8 bar με κρύο νερό πριν από την κατεργασία τους. Οι συναρμολογημένοι λέβητες υποβόλλονται σε υδραυλική δοκιμή 1.3 χ Πίεση λειτουργίας. ΕΥΚΟΛΗ ΣΥΝΤΗΡΗΣΗ Η ανοιγόμενη πόρτα του θαλάμου καύσης διευκολύνει τη πρόσβαση και απλοποιεί τον καθορισμό. Η λειτουργία χωρίς ουσιαστικό σχηματισμό αιθάλης και η εύκολη πρόσβαση στις επιφάνειες του λέβητα αποτρέπουν τη χρήση χημικών για τον καθαρισμό και αποκλείουν τις φθορές κατά τη συντήρηση. ΑΣΦΑΛΗΣ ΛΕΙΤΟΥΡΓΙΑ Ασφάλεια λεητουργίας και σε πολύ ΧΑΜΗΛΕΣ ΘΕΡΜΟΚΡΑΣΙΕΣ νερού για εξοικονόμηση ενέργειας και χρήση ακόμα και σε ενδοδαπέδια συστήματα. Ασφάλεια λειτουργίας σε εγκαταστάσεις ΑΥΤΟΝΟΜΙΑΣ ΘΕΡΜΑΝΣΗΣ, ακόμη και σε πολύ χαμηλή εξωτερική θερμοκρασία, λόγω αντοχής στα θερμικά πλήγματα (SHOCK). ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ Όλα τα μοντέλα διαθέτουν πίνακα οργάνων με τα απαραίτητα όργανα και αυτοματισμούς για την παρακολούθηση της λειτουργίας του λέβητα. Ο πίνακας περιλαμβάνει : -Θερμοστάτη και ενδεικτική λυχνία καυστήρα. -Θερμοστάτη και ενδεικτική λυχνία κυκλοφορητή. -Θερμοστάτη ασφαλείας καυστήρα. Διακόπτη ON-OFF με φωτεινή ένδειξη. -Θερμόμετρο νερού. Διατίθεται πίνακας οργάνων με αντιστάθμιση της εταιρείας LANDIS & GYR κατά παραγγελία.

31 ΣΕΙΡΑ ΛΕΒΗΤΟΝ: GALAXY Μεγίστη θερμοκρασία νερού I 10 C Μεγίστη πίεση νερού, κατά τη λειτουργία 6 bar ΚΥΡΙΕΣ ΔΙΑΣΤΑΣΕΙΣ ΛΕΒΗ ΤΩ Ν G A L A X Y f- & θ,: 1/ ΠΠΟΣ G L X -2 G L X -3 G L X -4 G L X -5 G L X -6 G L X -7 G L X -8 ΟΛΙΚΟ ΜΗΚΟΣ (mm) ΔΙΑΤΟΜΗ ΚΑΠΝΟΔΟΧΟΥ 0 (mm) ISO ISO ISO ISO ΤΕΧ Ν ΙΚ Α Χ Α ΡΑ Κ ΤΗ ΡΙΣΤΙΚ Α ΛΕΒΗΤΩΝ G A LA XY ρ Κ ^ ΐ Β GLX * GLX * 3*9.06 *3)720* * *38500 *44*76 4) GLX-4 4 *45200 * * 52) * * )60 * *8 GLX-S 5 GLX-6 GLX-7 7 GLX * Ϊ * * ^ * ] ! ,

32 α. Ο ΣυντεΛεστήζ λό\%} n o o o cvaio ^ jo u o j λπμβάνετα αηο tcy επεμίτ-ό πίνακα συναρτήσει τοϋ προσανατολισμού. Γ ΝΑΚΑΣ3 4 ΤΙΜΕΣ ΤΟΥ ΣΥΝΤΞΑΕΣΤΗ 2 (^) Προσανατολισμός SA Β Ζ,, 5 5 ΒΔ Δ ΜΓ 1 1 A ΝΑ Ν ΝΛ 1 0 j-5 1 ^ Ο συντελεστής Ζ, λαμβάνεται από τον παρακάτω πίνακα. ΠΙΝΑΚΑΣ 3.5 ΤΙΜΕΣ ΤΟΥ ΣΥΝΤΕΛΕΣΤΗ (%) ΣΥΝΤΕΛ. ΜΕΣΗΣ ΔΙΑΘΕΡ/ΣΗΣ D < 0, >1.50 ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΕΓΚΑ- ΤΑΣΤΑΣΗΣ ΑΝΑ 24ΩΡ0 I I I ΛΕΙΤΟΥΡΓΙΑ ΑΔΙΑΚΟΠΟΣ 7% 7% 7% 7% ΛΕΙΤΟΥΡΓΙΑ 12-16ΩΡΩΝ ΗΜΕΡΗΣΙΩΣ 20% 15% 15% 15% I I I ΛΕΙΤΟΥΡΓΙΑ 8-12ΩΡΩΝ ΗΜΕΡΗΣΙΟΣ 30% 25% 20% 15%

33 Πίνακας 3.6. ΣΥΝΤΕΛΕΣΤΕΣ ΠΡΟΣΑΥΞΗΣΗΣ ΛΟΓΩ ΑΕΡΙΣΜΟΥ α) Συντελεστής λόγω διείσδυσης αέρα α 0) Συντελεστής διεισδυτικότητας R γ) Συντελεστής Θέσης και ανεμόπτωσης Η προ<7θααλόμ<νπ Πίνακας 4.40 ΑΠΑΙΤΟΥΜΕΝΕΣ ΔΙΑΣΤΑΣΕΙΣ ΔΕΞΑΜΕΝΩΝ ΠΕΤΡΕΛΑΙΟΥ ΙΣΧΥΣ ΛΕΒΗΤΟΣ (Kca1/h) Δια στά σεις Δεξαμενών Μέχρι ,00x1,00x1,00=1,Om^ ,00x1,00x2,00=2,Om^ ,20x1,20x2,40=3, «Πίνακας 4.39 ΠΡΑΓΜΑΤΙΚΕΣ ΩΡΕΣ ΛΕΙΤΟΥΡΠΑΣ ΑΝΑ ΗΜΕΡΑ ΤΟΥ ΚΑΥΣΤΗΡΑ ΕΙΔΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΖΩΝΗ Α ΖΩΝΗ Β ΖΩΝΗ Γ ΛΕΙΤΟΥΡΓΙΑ ΣΥΝΕΧΗΣ 7-8 8^ ΛΕΙΤΟΥΡΓΙΑ ΩΡΩΝ ΗΜΕΡΗΣΙΩΣ ΛΕΙΤΟΥΡΓΙΑ ^

34 Πίνακας 3.7 ΘΕΡΜΟΚΡΑΣΙΕΣ ΧΩΡΩΝ ΔΙΑΜΟΝΗΣ Χώροι GepuOKpaoia rc) 1. ΚατθΜ< ς Καθημιρινά, υγτνοδωμό^ια. κουζίν ς.1-2c Προθάλαμοι, διάδρομοι, W.C Κλιμακοστάσιο - 10 Λουτρά * Καταστήματα και γραφεία Καταστήματα γραφ ίσ) ίστιστόρια, δαιμστια ξτνοόοχτιων - 20 Κλιμακοστάσια, διάδρομοι, W C, 15 3, Εκπα»δ υτικά κτίρια ΑίθουΟίς διδοσκαλιάς. 20 Χώροι «ρναστηρίων ^ 15 f ως - 13 Αμφιθΐστρο - 1θ ΚΑ κττά γυμναστήρια 15 ΑΙΘουσγς λουτρών, αποδυτήρια» 22 Διάδρομοι, κλιμακοστάσια καβιστίς αίθουσας διαλί ιμροτι.,ν VV L - 5 έως C Διάδρομοι, «λιμακοατάυια και VV.C. νηπιαγυιγςίυν. 15 Ιατρίίο - 24 Χώροι όιαφυ/άζιμις αμνάνα,ν και β 0 Γΐόρια 15 Χάρτης κοιρνυμης της χι-ρας OC ζυνις Πίνακας 3.3 ΘΕΡΜΟΚγΆ ΙΙΕ Ϊ και Α/λΛΑ ΣΤΟΙΧΕΙΑ ΠΟΛΕΩΝ

35 Πίνακας 3.9 ΣΥΝΤΕΛΕΣΤΕΣ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ Κ ΓΙΑ ΠΑΡΑΘΥΡΑ ΚΑΙ ΠΟΡΤΕΣ ΣΕ ΣΥΝΑΡΤΗΣΗ Μ Ε ΤΟ ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ ΤΟΥ ΠΛΑΙΣΙΟΥ ΚΑΙ ΤΟΥ ΤΥΠΟΥ ΤΟΥ ΥΑΛΟΠΙΝΑΚΑ

36 Πίνακας ΘΕΡΜΟΚΡΑΣΙΕΣ ΘΕΡΜΑΙΝΟΜΕΝΩΝ Η ΜΗ Θ ΕΡΜ Α ΙΝ Ο Μ ΕΝΩΝ ΧΩ ΡΩΝ ΠΟΥ ΒΡΙΣΚΟΝΤΑΙ ΣΕ ΕΠΑΦΗ ΜΕ ΠΡΟΣ ΘΕΡΜΑΝΣΗ ΧΩΡΟΥΣ Ως ήιαοορά θςρμακρασίος μςτϋξμ ϊσιυτςοκού χώρου ΛαρΒ6ν τοι το μισά της όιαβορός της θςρμο«οοσ:ας 2. Μεταοχηματιοτης 220/ V Ιχημα 4.3. Καυστήρας DIESEL Πίνακας ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΥΣΤΗΡΩΝ OERTLI ΚΑΥΤΡΑ ENEBJET 0-VS 1 ΚΑΥΣΤΉΡΕΣ ΕΛΑΦΡΟΥ ΠΕΤΡΕΛΑΙΟΥ p ie S EL OIL) ^ ΑΠΟΔΟΣΗ ΚΑΤΑΝΑΛΟΣΗ ΚΑΥΣΤΗΡΑ' ΚΑΥΣΙΜΩΝ ΚΙΝΗΤΗΡΑΣ ΠΑΡΑΤΗΡΗΣΕΙΣ KW KGA1 1 o i i l i ' 1 ϊ ϋ 1 1 1μ i^w ΏΟ V ί' W 220 V g ( 5'"Μί «Ώον 8 i w^ja^ewiluotooi^l^^ YS (SUnt ιιδικό ίντυηο)

37 Πίνακας 4.46 ΕΠΙΛΟΓΗΣ ΚΛΕΙΣΤΩΝ ΔΟΧΕΙΩΝ ΔΙΑΣΤΟΛΗΣ (για τελική πίεση 2.5 bar - υπερπίεση - και επιλογή βαλβίδας 3 bar) Πίνακας 4.47 ΕΠΙΛΟΓΗ ΒΑΛΒΙΔΑΣ ΑΣΦΑΛΕΙΑΣ ΔΙΑΜΕΤΡΟΣ ΜΕΓΙΣΤΗ ΑΠΟΔΟΣΗ ΛΕΒΗΤΑ ΒΑΛΒΙΔΑΣ ΑΣΦΑΛΕΙΑΣ (kcal/h) 1/2" /4" " /4" /2" "

38
