1 ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΕΡΕΥΝΑΣ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΔΗΜΟΚΡΙΤΟΣ / DEMOKRITOS NATIONAL CENTER FOR SCIENTIFIC RESEARCH ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ & ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΘΕΡΜΙΚΗΣ ΑΠΟΔΟΣΗΣ ΗΛΙΑΚΩΝ ΣΥΛΛΕΚΤΩΝ ΜΕ ΥΓΡΟ ΚΑΙ ΔΙΑΦΑΝΕΣ ΚΑΛΥΜΜΑ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ISO 9806:2013 TEST REPORT DETERMINATION OF THERMAL PERFORMANCE OF GLAZED LIQUID HEATING SOLAR COLLECTORS ACCORDING TO STANDARD ISO 9806:2013 ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ / REFERENCE 4228 DE1 Διαπιστευμένο Εργαστήριο από το Ε.ΣΥ.Δ. με Αρ. Πιστ. 002 σε Δοκιμές. Laboratory Accredited by ESYD under No of Certificate 002 for Testing. Δοκιμές Αρ. Πιστ. 002 Πατριάρχου Γρηγορίου Ε & Νεαπόλεως 27, Αγία Παρασκευή Τηλ: Patr. Gregoriou E & 27 Neapoleos Str, Agia Paraskevi, GREECE Tel: Sollab.admin@ipta.demokritos.gr Web site:

2

3 ΠΕΡΙΕΧΟΜΕΝΑ / CONTENTS 1. ΠΕΡΙΓΡΑΦΗ ΗΛΙΑΚΟΥ ΣΥΛΛΕΚΤΗ / SOLAR COLLECTOR DESCRIPTION ΦΩΤΟΓΡΑΦΙΑ ΣΥΛΛΕΚΤΗ / PHOTO OF THE COLLECTOR ΣΧΟΛΙΑ ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΣΧΕΔΙΑΣΜΟ ΣΥΛΛΕΚΤΩΝ / COMMENTS ON COLLECTOR DESIGN ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΤΟΥ ΣΥΛΛΕΚΤΗ / SCHEMATIC DIAGRAM OF COLLECTOR MOUNTING ΔΟΚΙΜΗ ΑΠΟΔΟΣΗΣ / PERFORMANCE TEST ΜΕΘΟΔΟΣ ΔΟΚΙΜΗΣ/ TEST METHOD ΑΠΟΤΕΛΕΣΜΑΤΑ ΔΟΚΙΜΩΝ, ΜΕΤΡΗΣΕΙΣ ΚΑΙ ΠΡΟΚΥΠΤΟΝΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ / TEST RESULTS, MEASUREMENTS AND DERIVED DATA ΚΑΜΠΥΛΗ ΣΤΙΓΜΙΑΙΑΣ ΑΠΟΔΟΣΗΣ, ΒΑΣΙΖΟΜΕΝΗ ΣΤΗΝ ΟΛΙΚΗ ΕΠΙΦΑΝΕΙΑ ΚΑΙ ΣΤΗΝ ΜΕΣΗ ΘΕΡΜΟΚΡΑΣΙΑ ΤΟΥ ΡΕΥΣΤΟΥ ΜΕΤΑΦΟΡΑΣ ΘΕΡΜΟΤΗΤΑΣ INSTANTANEOUS EFFICIENCY CURVE, BASED ON GROSS AREA AND MEAN TEMPERATURE OF HEAT TRANSFER FLUID ΚΑΜΠΥΛΗ ΣΤΙΓΜΙΑΙΑΣ ΑΠΟΔΟΣΗΣ, ΒΑΣΙΖΟΜΕΝΗ ΣΤΗΝ ΕΠΙΦΑΝΕΙΑ ΠΑΡΑΘΥΡΟΥ ΚΑΙ ΣΤΗΝ ΜΕΣΗ ΘΕΡΜΟΚΡΑΣΙΑ ΤΟΥ ΡΕΥΣΤΟΥ ΜΕΤΑΦΟΡΑΣ ΘΕΡΜΟΤΗΤΑΣ INSTANTANEOUS EFFICIENCY CURVE, BASED ON APERTURE AREA AND MEAN TEMPERATURE OF HEAT TRANSFER FLUID ΙΣΧΥΣ ΕΞΟΔΟΥ ΣΥΛΛΕΚΤΗ / COLLECTOR OUTPUT ΠΤΩΣΗ ΠΙΕΣΗΣ / PRESSURE DROP ΣΤΑΘΕΡΑ ΧΡΟΝΟΥ / TIME CONSTANT ΕΝΕΡΓΟΣ ΘΕΡΜΟΧΩΡΗΤΙΚΟΤΗΤΑ / EFFECTIVE THERMAL CAPACITY ΣΥΝΤΕΛΕΣΤΗΣ ΓΩΝΙΑΣ ΠΡΟΣΠΤΩΣΗΣ / INCIDENCE ANGLE MODIFIER ΣΥΜΒΟΛΑ ΚΑΙ ΜΟΝΑΔΕΣ / SYMBOLS AND UNITS ΕΔΚ06.12 / 5.5 Σελίδα / Page 2 από / from 18

4 ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ / TEST REPORT 1. Περιγραφή ηλιακού συλλέκτη / Solar collector description Επωνυμία και διεύθυνση κατασκευαστή*:... SONNE AKTION ΕΠΕ Χαλκιδικής 39, Μεταμόρφωση, Αττική Name and address of manufacturer*:... SONNE AKTION LTD Chalkidikis 39, Metamorfosi, Athens, Greece Εμπορική ονομασία*:... Phaethon SA170 Brand name*: Σειριακός αριθμός: Serial No: Τύπος... Επίπεδος με κάλυμμα συλλέκτη:... Collector type: Glazed flat plate collector Αριθ. Εγγράφου σχεδίου:... ** Drawing Document No: Έτος κατασκευής*: Year of Production*: Τοποθέτηση συλλέκτη*:... Ελεύθερη σε βάση Collector mounting*: Free on a mount base Κωδικός Εργαστηρίου: Laboratory code: Κωδικός Φορέα Πιστοποίησης :... Certification Body code: Διαστάσεις ολικής επιφάνειας: mm x 1042 mm Collector Gross dimensions: Ολικό πάχος συλλέκτη: mm Collector thickness: Ολική επιφάνεια: m 2 Gross Area: Διαστάσεις επιφάνειας παραθύρου: mm x 980 mm Collector Aperture dimensions: Διαστάσεις επιφάνειας απορροφητή*: mm x 970 mm Collector Absorber dimensions*: Βάρος συλλέκτη χωρίς υγρό: kg Collector weight without fluid: ΕΔΚ06.12 / 5.5 Σελίδα / Page 3 από / from 18

5 Βάρος περιεχόμενου στον συλλέκτη υγρού*: kg Weight of liquid inside collector*: Κάλυμμα* / Glazing* Αριθμός καλυμμάτων:... 1 Number of covers: Πάχος καλύμματος:... 4 mm Cover thickness: Διαπερατότητα (τ): Solar Transmittance: Υλικό καλύμματος:... Τζάμι ασφακλείας Cover material: Tempered Glass Χαρακτηριστικά επιφάνειας υαλοπινάκων:... Mistlite Glazing surface characteristics: Απορροφητής* / Absorber* Σχεδιασμός απορροφητικής επιφάνειας:... Σωλήνες ενιαίο φύλλο απορροφητή Design of the absorber plate: Tubes one piece plate Τύπος υδροσκελετού:... Άρπα τύπου U Flow pattern: U Harp Τεχνολογία σύνδεσης σωλήνων απορροφητικής επιφάνειας:... Bond between riser and fin/plate: Συγκόλληση με laser Laser welded Υλικό απορροφητικής επιφάνειας:... Αλουμίνιο Material of the absorbing surface: Aluminium Πάχος απορροφητικής επιφάνειας: mm Absorbing surface plate thickness: Τρόπος επεξεργασίας απορροφητικής επιφάνειας: Επιλεκτική βαφή Type of treatment of the absorbing surface: Selective coating Απορροφητικότητα α: ± 0.01 Solar absorptance α: Εκπεμψιμότητα ε: ± 0.02 Hemispherical emittance ε: Απόσταση καλύμματος απορροφητή: mm Cover absorber distance: Υλικό σωλήνων:... Χαλκός Material of the risers and headers: Copper ΕΔΚ06.12 / 5.5 Σελίδα / Page 4 από / from 18

6 Αριθμός σωλήνων ή καναλιών:... 9 Number of risers or channels: Εξωτερική διάμετρος σωλήνων ή καναλιών:... 8 mm External diameter of the risers or channels: Εσωτερική διάμετρος σωλήνων ή καναλιών:... 7 mm Internal diameter of the risers or channels: Απόσταση μεταξύ σωλήνων ή καναλιών: mm Distance between risers or channels: Μήκος σωλήνων: mm Length of risers: Διαστάσεις συγκόλλησης σωλήνων απορροφητικής επιφάνειας:... Dimensions of the welding between tubes and absorbing plate:... 2 mm Μήκος σωλήνων διανομής: mm Header length: Εξωτερική διάμετρος διανομέα: mm Header outer diameter: Εσωτερική διάμετρος διανομέα: mm Header inner diameter: Απόσταση διανομέα πλαισίου: mm Distance between header frame : Μόνωση* / Insulation* Υλικό(α) μόνωσης πλάτης (πυκνότητα):... Υαλοβάμβακας (50 kg/m3) Back insulation material (density): Glasswool (50 kg/m3) Πάχος(η) μόνωσης πλάτης: mm Back insulation thickness : Θερμική αγωγιμότητα υλικού μόνωσης πλάτης (λb) (σε 10oC): W/mK Thermal conductivity of the back insulating material (in 10 o C): Υλικό(α) πλευρικής μόνωσης (πυκνότητα):... Υαλοβάμβακας (50 kg/m3) Side insulation material (density): Glasswool (50 kg/m 3 ) Πάχος πλευρικής μόνωσης: mm Side insulation thickness: Θερμική αγωγιμότητα υλικού πλαϊνής μόνωσης (λs) (σε 10oC): W/mK Thermal conductivity of the side insulating material (in 10 o C): Απόσταση απορροφητή μόνωσης πλάτης: mm Absorber insulation distance: Πλαίσιο* / Frame structure* ΕΔΚ06.12 / 5.5 Σελίδα / Page 5 από / from 18

7 Υλικό πλαισίου:... Αλουμίνιο Frame material: Aluminium Πάχος υλικού πλαισίου: mm Thickness of the frame material: Υλικό πλάτης:... Αλουμίνιο Back cover material: Aluminium Πάχος υλικού πλάτης: mm Thickness of the back cover: Στεγανοποιητικά υλικά:... Σιλικόνη Sealing materials: Silicone Μέθοδος σύνδεσης πλαισίου:... Γωνίες αλουμινίου Frame fastening methods: Περιορισμοί λειτουργίας & τοποθέτηση* / Limitations in operation & mounting* Μέγιστη θερμοκρασία λειτουργίας: o C Maximum operation temperature Μέγιστη πίεση λειτουργίας στους 45 oc:... 1 ΜPa Maximum operation pressure at 45 C: Μέγιστη πίεση λειτουργίας στη μέγιστη θερμοκρασία λειτουργία: ΜPa Maximum operating pressure at maximum temperature of operation: Άλλοι περιορισμοί:... ** Other limitations: Μέσο μεταφοράς θερμότητας... ΝερόΓλυκόλη Heat transfer medium: Water glycol solution Προδιαγραφές (πρόσθετα κ.λπ.):... ** Specifications (additives etc.): Εναλλακτικά αποδεκτά ρευστά μεταφοράς θερμότητας:... ** Alternative acceptable heat transfer fluids: Θερμοκρασία αντοχής στεγανοποιητικών υλικών:... ** Maximum operating temperature of the sealing materials: (*) Στοιχεία που δηλώνονται από τον πελάτη (**) Δεν δόθηκαν στοιχεία από πελάτη Specifications supplied by customer No data were provided by the customer ΕΔΚ06.12 / 5.5 Σελίδα / Page 6 από / from 18

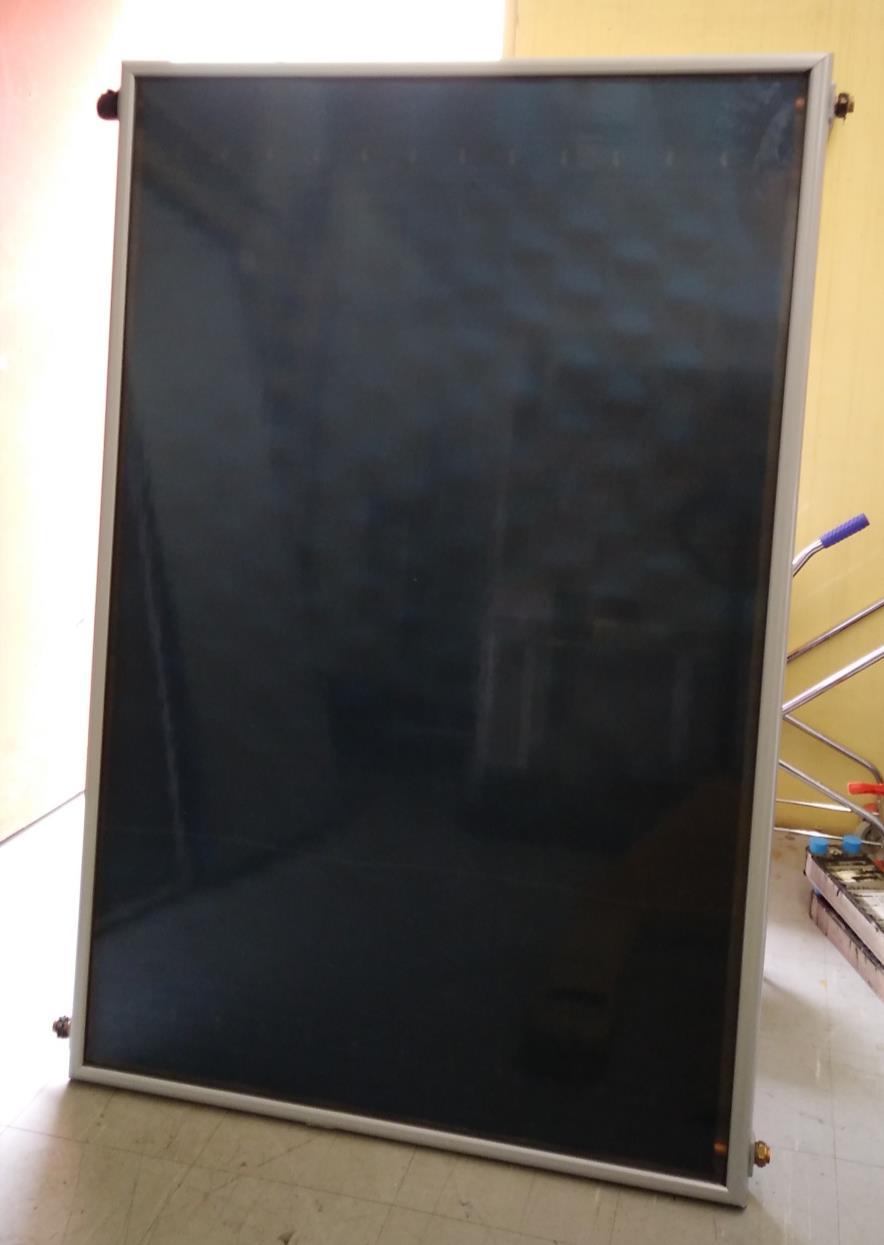

8 2. Φωτογραφία Συλλέκτη / Photo of the Collector ΕΔΚ06.12 / 5.5 Σελίδα / Page 7 από / from 18

9 3. Σχόλια σχετικά με το σχεδιασμό συλλεκτών / Comments on collector design Δεν δόθηκαν στοιχεία από πελάτη / No data were provided by the customer 4. Σχηματικό διάγραμμα συναρμολόγησης του συλλέκτη / Schematic diagram of collector mounting ΕΔΚ06.12 / 5.5 Σελίδα / Page 8 από / from 18

10 5. Δοκιμή Απόδοσης / Performance test 5.1. Μέθοδος δοκιμής/ Test method Συνθήκες μόνιμης κατάστασης στο ύπαιθρο / Outdoor steadystate conditions Σχηματική Παράσταση του Κυκλώματος Δοκιμής (1η εγκατάσταση) / Schematic Diagram of the Test Loop (1st Installation) C Επίπεδος συλλέκτης Flatplate solar collector HE Εναλλάκτης θερμότητας Heat exchanger CM Ψυκτική μονάδα Cooling machine DV Διαφορική βάνα Differential valve EC Ηλεκτρικός σταθεροποιητής θερμοκρασίας νερού Electrical stabilizer of water temperature PT Θερμόμετρο Pt100 Pt100 temperature sensor ΔP Διαφορικό πιεσόμετρο Differential pressure meter ΔT Μετρητής διαφοράς θερμοκρασίας Temperature difference meter Ti Θερμόμετρο Pt100 (είσοδος συλλέκτη) Pt100 temperature sensor (collector inlet) Te Θερμόμετρο Pt100 (έξοδος συλλέκτη) Pt100 temperature sensor (collector outlet) m Ροόμετρο Flow meter F Φίλτρο Filter P Κυκλοφορητής Circulating pump PR Ρυθμιστής πίεσης Pressure controller SV Βαλβίδα ασφάλειας Safety valve BD Δοχείο διαστολής Expansion vessel ST Δοχείο σταθερής θερμοκρασίας Steady temperature vessel R Θερμική αντίσταση Thermal resistance V Βάνα ρύθμισης παροχής νερού ψύξης Valve for the control of cooling water flow SM Πυρανόμετρο Pyranometer AT Αισθητήριο θερμοκρασίας περιβάλλοντος Ambient air temperature sensor AS Μετρητής ταχύτητας ανέμου Anemometer DR Σύστημα συλλογής δεδομένων Data acquisition system recorder GA Ηλ. Υπολογιστής Computer ΕΔΚ06.12 / 5.5 Σελίδα / Page 9 από / from 18

11 Σχηματική Παράσταση του Κυκλώματος Δοκιμής (2η εγκατάσταση) / Schematic Diagram of the Test Loop (2nd Installation) ΕΔΚ06.12 / 5.5 Σελίδα / Page 10 από / from 18

12 5.2. Αποτελέσματα δοκιμών, μετρήσεις και προκύπτοντα αποτελέσματα / Test results, measurements and derived data Γεωγραφικό πλάτος: Latitude: Γεωγραφικό μήκος : Longitude Κλίση συλλέκτη: Collector tilt: Προσανατολισμός συλλέκτη: Collector azimuth: 1 η Εγκατάσταση 1 st installation 2 η Εγκατάσταση 2 nd installation Τοπική ώρα στο Ηλιακό μεσημέρι: Local time at the solar: Ημερομηνία έναρξης δοκιμών: Test start date: Ημερομηνία λήξης δοκιμών: Test end date: +37 o o 43 παρακολουθεί τον ήλιο sun tracking παρακολουθεί τον ήλιο sun tracking 12:20 12/07/ /07/2018 ΕΔΚ06.12 / 5.5 Σελίδα / Page 11 από / from 18

13 5.3. ΚΑΜΠΥΛΗ ΣΤΙΓΜΙΑΙΑΣ ΑΠΟΔΟΣΗΣ, βασιζόμενη στην ολική επιφάνεια και στην μέση θερμοκρασία του ρευστού μεταφοράς θερμότητας. INSTANTANEOUS EFFICIENCY CURVE, based on gross area and mean temperature of heat transfer fluid. Η στιγμιαία απόδοση ορίζεται από τη σχέση / The instantaneous efficiency η is defined by : η hem = Q A G G Ολική επιφάνεια που χρησιμοποιείται για την καμπύλη: m 2 Gross area used for curve Παροχή ρευστού που χρησιμοποιήθηκε στις δοκιμές: kg/s Fluid flowrate used for the tests Εξίσωση δευτέρου βαθμού : η hem = η 0,hem a 1 ( θ m θ a ) a G 2 G ( θ m θ a G Second order fit to data : Συντελεστές της δευτεροβάθμιας εξίσωσης βασιζόμενοι στην ολική επιφάνεια του συλλέκτη / Collector performance coefficients based on Gross Area Μονάδες Units Τιμή Value Τυπική Απόκλιση Std.Deviation η 0,hem η 0,b (υπολογιζόμενο) a 1 W/(m²K) a 2 W/(m²K²) ) 2 ΕΔΚ06.12 / 5.5 Σελίδα / Page 12 από / from 18

14 5.4. ΚΑΜΠΥΛΗ ΣΤΙΓΜΙΑΙΑΣ ΑΠΟΔΟΣΗΣ, βασιζόμενη στην επιφάνεια παραθύρου και στην μέση θερμοκρασία του ρευστού μεταφοράς θερμότητας. INSTANTANEOUS EFFICIENCY CURVE, based on aperture area and mean temperature of heat transfer fluid. Η στιγμιαία απόδοση ορίζεται από τη σχέση / The instantaneous efficiency η is defined by : η hem,c = Q A c G Επιφάνεια παραθύρου που χρησιμοποιείται για την καμπύλη: m 2 Aperture area used for curve Παροχή ρευστού που χρησιμοποιήθηκε στις δοκιμές: kg/s Fluid flowrate used for the tests Εξίσωση δευτέρου βαθμού : η hem,c = η 0,hem,c a 1c ( θ m θ a ) a G 2c G ( θ m θ a G Second order fit to data: Συντελεστές της δευτεροβάθμιας εξίσωσης βασιζόμενοι στην επιφάνεια παραθύρου του συλλέκτη / Collector performance coefficients based on Aperture Area ) 2 Μονάδες Units Τιμή Value Τυπική Απόκλιση Std.Deviation η 0,hem,c a 1C W/(m²K) a 2C W/(m²K²) ΕΔΚ06.12 / 5.5 Σελίδα / Page 13 από / from 18

15 5.5. ΙΣΧΥΣ ΕΞΟΔΟΥ ΣΥΛΛΕΚΤΗ / COLLECTOR OUTPUT Η ισχύος εξόδου ανά συλλέκτη ορίζεται από την σχέση/ The collector output Q is defined by: Q = A G Gη hem = A G G (η 0,hem a 1 ( θ m θ a G ) a 2 G ( θ 2 m θ a ) ) G Μέγιστη ισχύς εξόδου (G=1000W/m 2 ) / The peak collector output (G=1000W/m 2 ): Q peak = A G Gη 0,hem = 1209 W Πίνακας 3 / Table 3 Ισχύς εξόδου ανά μονάδα συλλέκτη / Power Output per collector unit ΑΚΤΙΝΟΒΟΛΙΑ / IRRADIANCE θ m θ a [K] [W/m 2 ] [W/m 2 ] [W/m 2 ] Ισχύς εξόδου ανά συλλέκτη (για G=1000 W/m 2 ) / Power output per collector unit (for G=1000W/m 2 ) ΕΔΚ06.12 / 5.5 Σελίδα / Page 14 από / from 18

16 5.6. ΠΤΩΣΗ ΠΙΕΣΗΣ / PRESSURE DROP Υγρό / Fluid :... Νερό / Water Μέση θερμοκρασία υγρού / Mean fluid Temperature : C Θερμοκρασία περιβάλλοντος / Ambient temperature : C Παροχή Flow Rate [Kgr /s] Πτώση Πίεσης Pressure Drop [Pa] ΕΔΚ06.12 / 5.5 Σελίδα / Page 15 από / from 18

17 5.7. ΣΤΑΘΕΡΑ ΧΡΟΝΟΥ / TIME CONSTANT τ c = s 5.8. ΕΝΕΡΓΟΣ ΘΕΡΜΟΧΩΡΗΤΙΚΟΤΗΤΑ / EFFECTIVE THERMAL CAPACITY Μέθοδος που χρησιμοποιήθηκε / Method used:... Εξωτερική δοκιμή / Outdoors C= KJ/K Σημείωση: Η ενεργός θερμοχωρητικότητα υπολογίζεται από τις μετρούμενες τιμές των μεγεθών ϑ in, ΔΤ, ϑ a, G με την ακόλουθη εξίσωση για δοκιμή σε εξωτερικό χώρο : Note: The effective thermal capacity is calculated from or from the measurement records of ϑ in, ΔΤ, ϑ a, G and by the following relation for outdoor testing : t2 t2 Aη 0,hem Gdt m c t1 f ΔΤdt A t1 G U [ (θ in θ a )dt + 1 t1 2 ΔΤdt ] t1 C = θ m2 θ m1 t2 t ΣΥΝΤΕΛΕΣΤΗΣ ΓΩΝΙΑΣ ΠΡΟΣΠΤΩΣΗΣ / INCIDENCE ANGLE MODIFIER Συντελεστής γωνία πρόσπτωσης, σε 50 ο : Incident angle modifier at 50 o ΕΔΚ06.12 / 5.5 Σελίδα / Page 16 από / from 18

18 6. ΣΥΜΒΟΛΑ ΚΑΙ ΜΟΝΑΔΕΣ / SYMBOLS AND UNITS Σύμβολο Symbol η hem η 0,hem η 0,b a 1 a 2 G G d G b A C A G θ a θ e θ in θ m Σημασία Meaning Θερμική απόδοση του συλλέκτη, ως προς την T*m βασισμένη στη G Collector efficiency, with reference to T*m based on G Μέγιστη απόδοση του συλλέκτη (σε T*m =0) βασισμένη στη G peak collector efficiency (at T*m =0) based on G Μέγιστη απόδοση του συλλέκτη (σε T*m =0) βασισμένη στη G b Peak collector efficiency (at T*m =0) based on G b Συντελεστής απώλειας θερμότητας σε (ϑm ϑa)=0 heat loss coefficient at (ϑm ϑa)=0 Εξάρτηση της θερμοκρασίας του συντελεστή απώλειας θερμότητας Temperature dependence of heat loss coefficient Ένταση ολικής ηλιακής ακτινοβολίας Global solar irradiance Ένταση διάχυτης ηλιακής ακτινοβολίας Diffuse solar irradiance 'Ενταση απευθείας ηλιακής ακτινοβολίας Direct solar irradiance Εμβαδόν παραθύρου του συλλέκτη Aperture area of collector Ολικό εμβαδόν του συλλέκτη Gross area of collector Θερμοκρασία περιβάλλοντος αέρα Ambient or surrounding air temperature Θερμοκρασία εξόδου από συλλέκτη Collector outlet (exit) temperature Θερμοκρασία εισόδου στο συλλέκτη Collector inlet temperature Μέση θερμοκρασία του υγρού μεταφοράς θερμότητας Mean temperature of heat transfer fluid T* m Αναγώμενη θερμοκρασιακή διαφορά, Τ* m =(t m t a )/G Reduced temperature difference Q Q peak Ωφέλιμη ισχύς αποδιδόμενη από το συλλέκτη Useful power extracted from collector Μέγιστη ισχύς εξόδου Collector peak output Μονάδες Units W/(m 2 K) W/(m 2 K 2 ) W/ m 2 W/ m 2 W/ m 2 m 2 m 2 C C C C m 2 K/W W W ΕΔΚ06.12 / 5.5 Σελίδα / Page 17 από / from 18

19 Σύμβολο Symbol c f C K θ LT m t u Δt ΔΤ τc η hem,c η 0,hem,c a 1c a 2c Σημασία Meaning Ειδική θερμότητα του υγρού μέσου μεταφ. θερμότητας Specific heat capacity of heat transfer fluid Ενεργός θερμοχωρητικότητα του συλλέκτη Effective thermal capacity of collector Συντελεστής γωνίας πρόσπτωσης Incidence angle modifier Τοπική ώρα Local time Παροχή μάζας του υγρού μεταφοράς θερμότητας Mass flow rate of heat transfer fluid Χρόνος Time Ταχύτητα περιβάλλοντος αέρα Surrounding air speed Χρονικό διάστημα Time interval Θερμοκρασιακή διαφορά μεταξύ εξόδου και εισόδου Temperature difference between fluid outlet and inlet Σταθερά χρόνου του συλλέκτη Collector time constant Θερμική απόδοση του συλλέκτη, ως προς την T*m βασισμένη στη G για την επιφάνεια παραθύρου Collector efficiency, with reference to T*m based on G for aperture area Μέγιστη απόδοση του συλλέκτη (σε T*m =0) βασισμένη στη G για την επιφάνεια παραθύρου peak collector efficiency (at T*m =0) based on G, for aperture area Συντελεστής απώλειας θερμότητας σε (ϑm ϑa)=0, για την επιφάνεια παραθύρου heat loss coefficient at (ϑm ϑa)=0, for aperture area Εξάρτηση της θερμοκρασίας του συντελεστή απώλειας θερμότητας ως προς την επιφάνεια παραθύρου Temperature dependence of heat loss coefficient for aperture area Μονάδες Units J/(kg K) J/K kg/s s m/s s K s W/(m 2 K) W/(m 2 K 2 ) ΕΔΚ06.12 / 5.5 Σελίδα / Page 18 από / from 18
