ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΕΡΕΥΝΑΣ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΔΗΜΟΚΡΙΤΟΣ / DEMOKRITOS NATIONAL CENTER FOR SCIENTIFIC RESEARCH

Transcript

1 ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΕΡΕΥΝΑΣ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΔΗΜΟΚΡΙΤΟΣ / DEMOKRITOS NATIONAL CENTER FOR SCIENTIFIC RESEARCH ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ & ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ ΔΟΚΙΜΕΣ ΑΞΙΟΠΙΣΤΙΑΣ ΗΛΙΑΚΩΝ ΣΥΛΛΕΚΤΩΝ ΜΕ ΥΓΡΟ ΚΑΙ ΔΙΑΦΑΝΕΣ ΚΑΛΥΜΜΑ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ISO 9806:2013 TEST REPORT QUALIFICATION TESTS OF GLAZED LIQUID HEATING SOLAR COLLECTORS ACCORDING TO STANDARD ISO 9806:2013 ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ / REFERENCE 4230 DQ1 Διαπιστευμένο Εργαστήριο από το Ε.ΣΥ.Δ. με Αρ. Πιστ. 002 σε Δοκιμές. Laboratory Accredited by ESYD under No of Certificate 002 for Testing. Δοκιμές Αρ. Πιστ. 002 Πατριάρχου Γρηγορίου Ε & Νεαπόλεως 27, Αγία Παρασκευή Τηλ: Patr. Gregoriou E & 27 Neapoleos Str, Agia Paraskevi, GREECE Tel: Sollab.admin@ipta.demokritos.gr Web site:

2

3 ΠΕΡΙΕΧΟΜΕΝΑ / CONTENTS 1. ΠΕΡΙΓΡΑΦΗ ΗΛΙΑΚΟΥ ΣΥΛΛΕΚΤΗ / SOLAR COLLECTOR DESCRIPTION ΦΩΤΟΓΡΑΦΙΑ ΣΥΛΛΕΚΤΗ / PHOTO OF THE COLLECTOR ΣΧΟΛΙΑ ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΣΧΕΔΙΑΣΜΟ ΣΥΛΛΕΚΤΩΝ / COMMENTS ON COLLECTOR DESIGN ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΤΟΥ ΣΥΛΛΕΚΤΗ / SCHEMATIC DIAGRAM OF COLLECTOR MOUNTING ΗΜΕΡΟΜΗΝΙΕΣ ΔΟΚΙΜΩΝ ΚΑΙ ΑΝΑΣΚΟΠΗΣΗ ΤΩΝ ΑΠΟΤΕΛΕΣΜΑΤΩΝ / RECORD OF TEST SEQUENCE AND SUMMARY OF MAIN RESULTS ΔΟΚΙΜΗ ΕΣΩΤΕΡΙΚΗΣ ΠΙΕΣΗΣ ΣΕ ΜΕΤΑΛΛΙΚΟΥΣ ΑΠΟΡΡΟΦΗΤΕΣ / INTERNAL PRESSURE TEST FOR METALLIC ABSORBERS ΔΟΚΙΜΗ ΑΝΤΟΧΗΣ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ ΚΑΙ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΤΥΠΙΚΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΣΤΑΣΙΜΟΤΗΤΑΣ / HIGH-TEMPERATURE RESISTANCE TEST AND DETERMINATION OF STANDARD STAGNATION TEMPERATURE ΔΟΚΙΜΗ ΕΚΘΕΣΗΣ ΣΤΟΝ ΗΛΙΟ / EXPOSURE TEST ΔΟΚΙΜΗ ΣΕ ΕΞΩΤΕΡΙΚΟ ΘΕΡΜΙΚΟ ΠΛΗΓΜΑ / EXTERNAL THERMAL SHOCK TEST ΔΟΚΙΜΗ ΣΕ ΕΣΩΤΕΡΙΚΟ ΘΕΡΜΙΚΟ ΠΛΗΓΜΑ / INTERNAL THERMAL SHOCK TEST ΔΟΚΙΜΗ ΔΙΕΙΣΔΥΣΗΣ ΒΡΟΧΗΣ / RAIN PENETRATION TEST ΔΟΚΙΜΗ ΑΝΤΟΧΗΣ ΣΕ ΠΑΓΕΤΟ / FREEZING TEST ΜΗΧΑΝΙΚΕΣ ΔΟΚΙΜΕΣ / MECHANICAL LOAD TEST ΔΟΚΙΜΗ ΑΝΤΟΧΗΣ ΣΕ ΚΡΟΥΣΗ /IMPACT RESISTANCE TEST ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΕΛΙΚΩΝ ΕΠΙΘΕΩΡΗΣΕΩΝ / FINAL INSPECTION RESULTS ΣΥΜΒΟΛΑ ΚΑΙ ΜΟΝΑΔΕΣ / SYMBOLS AND UNITS ΕΔΚ / 6.4 Σελίδα / Page 3 από / from 24

4 ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ / TEST REPORT 1. Περιγραφή ηλιακού συλλέκτη / Solar collector description - Επωνυμία και διεύθυνση κατασκευαστή*:.... SONNE AKTION ΕΠΕ Χαλκιδικής 39, Μεταμόρφωση, Αττική - Name and address of manufacturer*:... SONNE AKTION LTD Chalkidikis 39, Metamorfosi, Athens, Greece - Εμπορική ονομασία*: Phaethon SA240 Brand name*: - Σειριακός αριθμός: Serial No: - Τύπος συλλέκτη:.....επίπεδος με κάλυμμα Collector type: Glazed flat plate collector - Αριθ. Εγγράφου σχεδίου: ** Drawing Document No: - Έτος κατασκευής*: Year of Production*: - Τοποθέτηση συλλέκτη*: Ελεύθερη σε βάση Collector mounting*: Free on a mount base - Κωδικός Εργαστηρίου: Laboratory code: - Κωδικός Φορέα Πιστοποίησης : Certification Body code: - Διαστάσεις ολικής επιφάνειας: mm x 1197 mm Collector Gross dimensions: - Ολικό πάχος συλλέκτη: mm Collector thickness: - Ολική επιφάνεια: m 2 Gross Area: - Διαστάσεις επιφάνειας παραθύρου: mm x 1128 mm Collector Aperture dimensions: - Διαστάσεις επιφάνειας απορροφητή*: mm x 1135 mm Collector Absorber dimensions*: - Βάρος συλλέκτη χωρίς υγρό: kg Collector weight without fluid: - Βάρος περιεχόμενου στον συλλέκτη υγρού*: kg Weight of liquid inside collector*: ΕΔΚ / 6.4 Σελίδα / Page 4 από / from 24

5 Κάλυμμα* / Glazing* - Αριθμός καλυμμάτων: Number of covers: - Πάχος καλύμματος: mm Cover thickness: - Διαπερατότητα (τ): Solar Transmittance: - Υλικό καλύμματος:.....τζάμι ασφαλείας Cover material: Tempered Glass - Χαρακτηριστικά επιφάνειας υαλοπινάκων: Mistlite Glazing surface characteristics: Απορροφητής* / Absorber* - Σχεδιασμός απορροφητικής επιφάνειας:....σωλήνες - ενιαίο φύλλο απορροφητή Design of the absorber plate: Tubes - one piece plate - Τύπος υδροσκελετού:... Άρπα τύπου U Flow pattern: U - Harp - Τεχνολογία σύνδεσης σωλήνων απορροφητικής επιφάνειας:...συγκόλληση με laser Bond between riser and fin/plate: Laser welded - Υλικό απορροφητικής επιφάνειας:... Αλουμίνιο Material of the absorbing surface: Aluminium - Πάχος απορροφητικής επιφάνειας: 0.4 mm Absorbing surface plate thickness: - Τρόπος επεξεργασίας απορροφητικής επιφάνειας: Επιλεκτική βαφή Type of treatment of the absorbing surface: Selective coating - Απορροφητικότητα α: ± 0.01 Solar absorptance α: - Εκπεμψιμότητα ε: ± 0.02 Hemispherical emittance ε: - Απόσταση καλύμματος απορροφητή: mm Cover - absorber distance: - Υλικό σωλήνων: Χαλκός Material of the risers and headers: Copper - Αριθμός σωλήνων ή καναλιών: Number of risers or channels: - Εξωτερική διάμετρος σωλήνων ή καναλιών: mm External diameter of the risers or channels: ΕΔΚ / 6.4 Σελίδα / Page 5 από / from 24

6 - Εσωτερική διάμετρος σωλήνων ή καναλιών:... 7 mm Internal diameter of the risers or channels: - Απόσταση μεταξύ σωλήνων ή καναλιών: mm Distance between risers or channels: - Μήκος σωλήνων: mm Length of risers: - Διαστάσεις συγκόλλησης σωλήνων - απορροφητικής επιφάνειας:....2 mm Dimensions of the welding between tubes and absorbing plate: - Μήκος σωλήνων διανομής: mm Header length: - Εξωτερική διάμετρος διανομέα: mm Header outer diameter: - Εσωτερική διάμετρος διανομέα: mm Header inner diameter: - Απόσταση διανομέα πλαισίου: mm Distance between header frame : Μόνωση* / Insulation* - Υλικό(α) μόνωσης πλάτης (πυκνότητα): Υαλοβάμβακας (30 kg/m3) Back insulation material (density): Glasswool (30 kg/m3) - Πάχος(η) μόνωσης πλάτης: mm Back insulation thickness : - Θερμική αγωγιμότητα υλικού μόνωσης πλάτης (λb) (σε 10oC): W/mK Thermal conductivity of the back insulating material (in 10 o C): - Υλικό(α) πλευρικής μόνωσης (πυκνότητα):... Υαλοβάμβακας (30 kg/m3) Side insulation material (density): Glasswool (30 kg/m 3 ) - Πάχος πλευρικής μόνωσης: mm Side insulation thickness: - Θερμική αγωγιμότητα υλικού πλαϊνής μόνωσης (λs) (σε 10oC): W/mK Thermal conductivity of the side insulating material (in 10 o C): - Απόσταση απορροφητή - μόνωσης πλάτης: mm Absorber insulation distance: Πλαίσιο* / Frame structure* - Υλικό πλαισίου:...αλουμίνιο Frame material: Aluminium - Πάχος υλικού πλαισίου: mm Thickness of the frame material: ΕΔΚ / 6.4 Σελίδα / Page 6 από / from 24

7 - Υλικό πλάτης:....αλουμίνιο Back cover material: Aluminium - Πάχος υλικού πλάτης: mm Thickness of the back cover: - Στεγανοποιητικά υλικά:... Σιλικόνη Sealing materials: Silicone - Μέθοδος σύνδεσης πλαισίου:... Γωνίες αλουμινίου Frame fastening methods: Περιορισμοί λειτουργίας & τοποθέτηση* / Limitations in operation & mounting* - Μέγιστη θερμοκρασία λειτουργίας: o C Maximum operation temperature - Μέγιστη πίεση λειτουργίας στους 45 oc:... 1 ΜPa Maximum operation pressure at 45 C: - Μέγιστη πίεση λειτουργίας στη μέγιστη θερμοκρασία λειτουργία:... 1 ΜPa Maximum operating pressure at maximum temperature of operation: - Άλλοι περιορισμοί:... -** Other limitations: - Μέσο μεταφοράς θερμότητας.....διάλυμα Νερού-Γλυκόλης Heat transfer medium: Water-glycol solution - Προδιαγραφές (πρόσθετα κ.λπ.):... -** Specifications (additives etc.): - Εναλλακτικά αποδεκτά ρευστά μεταφοράς θερμότητας:... -** Alternative acceptable heat transfer fluids: - Θερμοκρασία αντοχής στεγανοποιητικών υλικών:... -** Maximum operating temperature of the sealing materials: (*) Στοιχεία που δηλώνονται από τον πελάτη - Specifications supplied by customer (**) Δεν δόθηκαν στοιχεία από πελάτη - No data were provided by the customer ΕΔΚ / 6.4 Σελίδα / Page 7 από / from 24

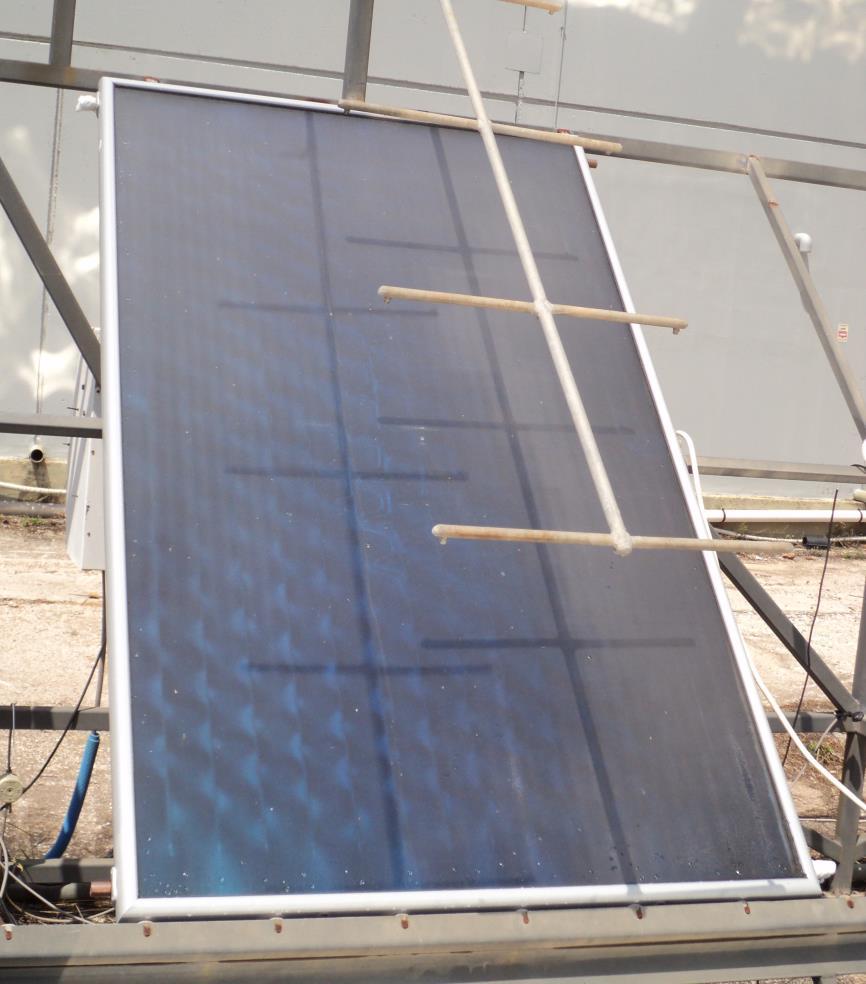

8 2. Φωτογραφία Συλλέκτη / Photo of the Collector ΕΔΚ / 6.4 Σελίδα / Page 8 από / from 24

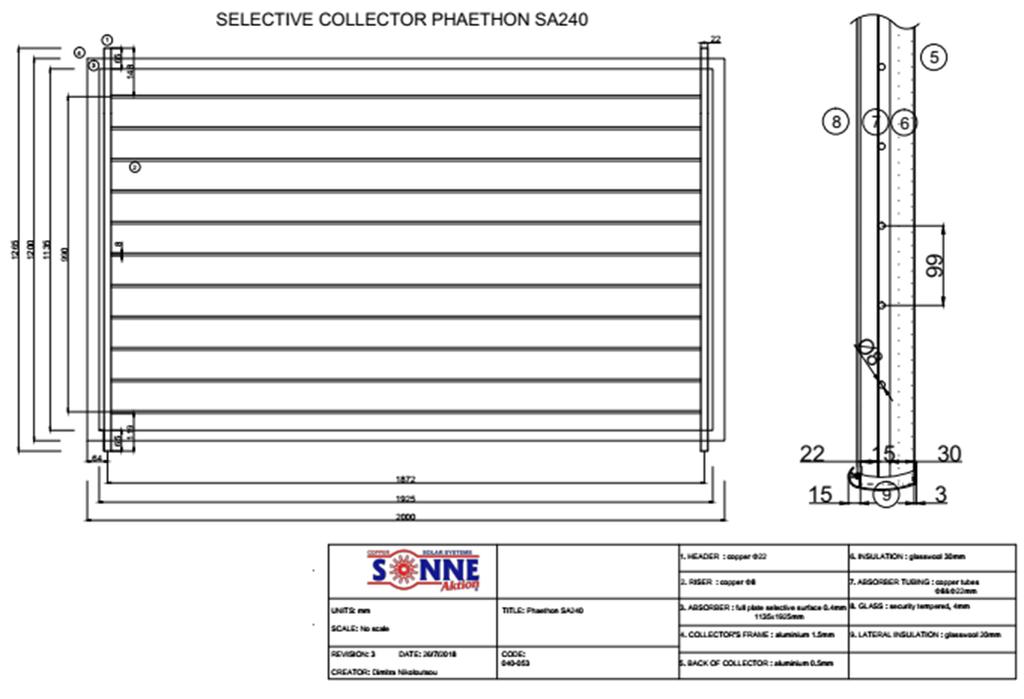

9 3. Σχόλια σχετικά με το σχεδιασμό συλλεκτών / Comments on collector design Δεν δόθηκαν στοιχεία από πελάτη / No data were provided by the customer 4. Σχηματικό διάγραμμα συναρμολόγησης του συλλέκτη / Schematic diagram of collector mounting ΕΔΚ / 6.4 Σελίδα / Page 9 από / from 24

10 5. Ημερομηνίες δοκίμων και ανασκόπηση των αποτελεσμάτων / Record of test sequence and summary of main results Όλες οι σημαντικές φθορές στους συλλέκτες, καθώς και η διείσδυση νερού, αναφέρονται συνοπτικά στον πίνακα A.1. Λεπτομέρειες δίνονται σε επόμενες σελίδες. All significant damage to the collectors, including penetration, are summarised in table A.1. Full details are given in the individual test result sheets. Πίνακας Α.1 / Table A.1 Δοκιμή Ημερομηνία / Date Ανασκόπηση Αποτελεσμάτων Test Έναρξη/ Start Λήξη / End Εσωτερική πίεση Internal pressure Αντοχή σε υψηλή θερμοκρασία High-temperature resistance Θερμική απόδοση Thermal performance 'Εκθεση στον ήλιο Exposure Εξωτερικό θερμικό πλήγμα (1 ο ) External thermal shock (first) Εξωτερικό θερμικό πλήγμα (2 ο ) External thermal shock (second) Εσωτερικό θερμικό πλήγμα (1 ο ) Internal thermal shock (first) Εσωτερικό θερμικό πλήγμα (2 ο ) Internal thermal shock (second) Διείσδυση βροχής Rain penetration Αντοχή σε παγετό Freezing test - - Μηχανικές δοκιμές Mechanical load Αντοχή σε κρούση Impact resistance Τελικός έλεγχος Final inspection Summary of Main Test Results Δεν παρατηρήθηκαν αστοχίες No failures were observed Δεν παρατηρήθηκαν αστοχίες No failures were observed Έκθεση Δοκιμών Αρ. 4229DE1 Test Report Ref. No. 4229DE1 Δεν παρατηρήθηκαν αστοχίες No failures were observed Δεν παρατηρήθηκαν αστοχίες No failures were observed Δεν παρατηρήθηκαν αστοχίες No failures were observed Δεν παρατηρήθηκαν αστοχίες No failures were observed Δεν παρατηρήθηκαν αστοχίες No failures were observed Δεν παρατηρήθηκαν αστοχίες No failures were observed Διείσδυση 5 gr νερού Water penetration of 5 gr Δεν έγινε η δοκιμή Test was not performed Δεν παρατηρήθηκαν αστοχίες No failures were observed Δεν παρατηρήθηκαν αστοχίες No failures were observed Βλέπε Παράγραφο 15 See paragraph 15 ΕΔΚ / 6.4 Σελίδα / Page 10 από / from 24

11 6. Δοκιμή εσωτερικής πίεσης σε μεταλλικούς απορροφητές / Internal pressure test for metallic absorbers Μέγιστη Πίεση Λειτουργίας που καθορίζει ο Κατασκευαστής: bar Maximum Collector Operating Pressure Specified by Manufacturer (1 bar=10 5 Pa) 6.1. Συνθήκες Δοκιμής / Test Conditions Θερμοκρασία δοκιμής / Test temperature : C Πίεση δοκιμής / Test pressure : bar Διάρκεια δοκιμής / Test duration : min 6.2. Αποτελέσματα Δοκιμής / Test Results Δεν παρατηρήθηκαν αστοχίες. No failures were observed. ΕΔΚ / 6.4 Σελίδα / Page 11 από / from 24

12 7. Δοκιμή αντοχής σε υψηλή θερμοκρασία και προσδιορισμός της τυπικής θερμοκρασίας στασιμότητας / High-temperature resistance test and determination of standard stagnation temperature 7.1. Χρησιμοποιούμενη Μέθοδος για την Θέρμανση του Συλλέκτη / Method Used to Heat Collectors Δοκιμή στο ύπαιθρο / Outdoor testing Με ηλιακό προσομοιωτή / In solar simulator 7.2. Μέθοδος που χρησιμοποιείται για τον προσδιορισμό της τυπικής θερμοκρασίας στασιμότητας/ Method used for determination of standard stagnation temperature Μέτρηση και προεκβολή / Measurement and extrapolation Υπολογισμός από τα χαρακτηριστικά απόδοσης / Calculation out of performance characteristics 7.3. Συνθήκες Δοκιμής για Δοκιμή στο Ύπαιθρο / Test Conditions for Testing Outdoors Γωνία κλίσης του συλλέκτη / Collector tilt angle... 0±10 Μέση ένταση ακτινοβολίας κατά τη δοκιμή στο συλλέκτη (ολική): W/m 2 Average irradiance during test on collector plane (total) Μέση θερμοκρασία αέρα περιβάλλοντος : C Average surrounding air temperature Μέση ταχύτητα ανέμου κατά τη δοκιμή: m/s Average surrounding air speed Μέση θερμοκρασία απορροφητή: C Average absorber temperature Διάρκεια δοκιμής / Duration of test : min ΕΔΚ / 6.4 Σελίδα / Page 12 από / from 24

13 7.4. Αποτελέσματα από τον προσδιορισμό της θερμοκρασίας στασιμότητας / Results from determination of standard stagnation temperature. Η τυπική θερμοκρασία στασιμότητας σε ακτινοβολία 1000W/m 2 και θερμοκρασία περιβάλλοντος 30 C : Standard stagnation temperature at 1000W/m2 and 30 C ambient temperature: Προσδιορισμένη από το Εργαστήριο : C Determined by the laboratory Δίνεται από τον κατασκευαστή :... -C Given by the manufacturer Η τυπική θερμοκρασία στασιμότητας που δίδεται από τον κατασκευαστή είναι επαρκής για το εγχειρίδιο εγκατάστασης Standards stagnation temperature given by the manufacturer is found to be adequate for the installer manual Η τυπική θερμοκρασία στασιμότητας που δίνεται από τον κατασκευαστή, ΔΕΝ είναι επαρκής για το εγχειρίδιο εγκατάστασης και πρέπει να χρησιμοποιηθεί η τιμή που μετρήθηκε από το Εργαστήριο. Standard stagnation temperature given by the manufacturer is found NOT to be adequate for the installer manual and the laboratory value shall be used 7.5. Αποτελέσματα Δοκιμής Αντοχής σε Υψηλή θερμοκρασία / Test Results from high temperature resistance test Δεν παρατηρήθηκαν αστοχίες. / No failures were observed. ΕΔΚ / 6.4 Σελίδα / Page 13 από / from 24

14 8. ΔΟΚΙΜΗ ΕΚΘΕΣΗΣ ΣΤΟΝ ΗΛΙΟ / EXPOSURE TEST 8.1. Συνθήκες Δοκιμής / Test Conditions Γωνία κλίσης του συλλέκτη / Collector tilt angle : Κλιματικές συνθήκες αναφοράς / Climatic reference conditions : C Temperate: B Sunny: A - Very Sunny : G>800 W/m 2, θ a >10 C H>420 MJ/m 2 (30 ημέρες /days) ή/or H>210 MJ/m 2 (15 ημέρες /days) G>900 W/m 2, θ a >15 C H>540 MJ/m 2 (30 ημέρες /days) ή/or H>270 MJ/m 2 (15 ημέρες /days) G>1000 W/m 2, θ a >20 C H>600 MJ/m 2 (30 ημέρες /days) ή/or H>300 MJ/m 2 (15 ημέρες /days) - Στους πίνακες Α.2 και Α.3 δίνονται λεπτομερή στοιχεία των κλιματολογικών συνθηκών όλων των ημερών που διήρκεσε η δοκιμή, και συγκεκριμένα υπάρχουν στοιχεία για: Ένταση ηλιακής ακτινοβολίας, G (W/m 2 ) Ημερήσια ηλιακή ακτινοβολία, H (MJ/m 2 ) Χρονικά διαστήματα κατά τα οποία η ένταση ακτινοβολίας G, η ημερήσια ακτινοβολία Η και η θερμοκρασία του αέρα θ a είναι μεγαλύτερες από τις τιμές που καθορίζονται από το πρότυπο και σύμφωνα με τη δήλωση του πελάτη Θερμοκρασία αέρα περιβάλλοντος, θ a (C) Βροχόπτωση (mm) In the tables A.2 and A.3 full details are given of the climatic conditions for all days during the test, including: Global irradiance, G (W/m 2 ) Daily global irradiation, H (MJ/m 2 ) Periods when the global irradiance G, the daily global irradiation H and the surrounding air temperature θ a have values greater than those specified by the EN Standard and in accordance with the statement of the Surrounding air temperature, θ a (C) Rain (mm) Σημείωση: Η ένταση της προσπίπτουσας ηλιακής ακτινοβολίας στους συλλέκτες ενισχύθηκε με κάτοπτρα. Note: The solar irradiance incident on collectors was enhanced with the use of mirrors Αποτελέσματα Δοκιμής / Test Results Επιθεώρηση έγινε σύμφωνα με την παράγραφο 15. Inspection has been conducted according to paragraph 15. Δεν παρατηρήθηκαν αστοχίες. No failure was observed. ΕΔΚ / 6.4 Σελίδα / Page 14 από / from 24

15 8.3. Kλιματολογικές συνθήκες όλων των ημερών που διήρκεσε η δοκιμή /Climatic conditions for all days during the test Πίνακας Α.2 / Table A.2 Ημερομηνία Date 1 June, 2018 H (MJ/m 2 ) θ a (C) Ημερομηνία Date 21 June, 2018 H (MJ/m 2 ) θ a (C) June, June, June, June, June, June, June, June, June, June, June, July, June, July, June, July, June, July, June, July, June, July, June, July, June, July, June, July, Σύνολο: 30 ημέρες με Η>14 MJ/m 2 Total : 30 days in which H>14 MJ/m 2 ΕΔΚ / 6.4 Σελίδα / Page 15 από / from 24

16 8.4. Χρονικά διαστήματα όπου η ένταση της ακτινοβολίας και η θερμοκρασία περιβάλλοντος αέρα έχουν τιμές μεγαλύτερες από αυτές που προδιαγράφονται από το Πρότυπο. / Time periods on which irradiance and surrounding air temperature have values greater than those specified by the standard. Πίνακας Α.3 / Table A.3 Ημερομηνία G θ a Χρονικά διαστήματα Date (W/m 2 ) (C) Time periods (min) 1 June, June, June, June, June, June, June, June, June, June, June, June, June, June, June, ΕΔΚ / 6.4 Σελίδα / Page 16 από / from 24

17 Πίνακας Α.3 / Table A.3 (συνέχεια / continue) θ a (C) Ημερομηνία G Date (W/m 2 ) 21 June, Χρονικά διαστήματα Time periods (min) 22 June, June, June, June, June, July, July, July, July, July, July, July, July, July, Σύνολο / Total : 66 h ΕΔΚ / 6.4 Σελίδα / Page 17 από / from 24

18 9. Δοκιμή σε εξωτερικό θερμικό πλήγμα / External thermal shock test 9.1. Συνθήκες Δοκιμής / Test Conditions H δοκιμή έγινε /Test performed: Δοκιμή στο ύπαιθρο / Outdoor testing Με ηλιακό προσομοιωτή / In solar simulator Η δοκιμή συνδυάστηκε με την δοκιμή έκθεσης / Test combined with exposure test: Ναι / Yes Όχι / No Γωνία κλίσης του συλλέκτη Collector tilt angle Μέση τιμή ακτινοβολίας κατά τη δοκιμή Average irradiance during test Ελάχιστη τιμή ακτινοβολίας κατά τη δοκιμή Minimum irradiance during test Μέση θερμοκρασία αέρα περιβάλλοντος Average surrounding air temperature Ελάχιστη θερμοκρασία αέρα περιβάλλοντος Minimum surrounding air temperature Χρονικό διάστημα ισορροπίας πριν από τη δοκιμή Period during which steady state conditions were maintained prior to testing Ρυθμός παροχής ψεκασμού Flowrate of water spray Θερμοκρασία νερού ψεκασμού Temperature of water spray Διάρκεια ψεκασμού Duration of water spray Θερμοκρασία απορροφητή τη χρονική στιγμή πριν αρχίσει ο ψεκασμός Absorber temperature immediately prior to water spray Πρώτη δοκιμή First test 45 Δεύτερη δοκιμή Second test W/m W/m W/m W/m 2 27 C 33 C 25.8 C 31.1 C 60 min 60 min 0,081 l/s 0,081 l/s 21 C 21 C 15 min 15 min 117 C C Σημείωση: Η ένταση της προσπίπτουσας ηλιακής ακτινοβολίας στους συλλέκτες ενισχύθηκε με κάτοπτρα. Note: The solar irradiance incident on collectors was enhanced with the use of mirrors Αποτελέσματα Δοκιμής / Test Results Δεν παρατηρήθηκαν αστοχίες. No failures were observed. ΕΔΚ / 6.4 Σελίδα / Page 18 από / from 24

19 10. Δοκιμή σε εσωτερικό θερμικό πλήγμα / Internal thermal shock test Συνθήκες Δοκιμής / Test Conditions H δοκιμή έγινε /Test performed: Δοκιμή στο ύπαιθρο / Outdoor testing Με ηλιακό προσομοιωτή / In solar simulator Η δοκιμή συνδυάστηκε με την δοκιμή έκθεσης / Test combined with exposure test: Ναι / Yes Όχι / No Γωνία κλίσης του συλλέκτη Collector tilt angle Μέση τιμή ακτινοβολίας κατά τη δοκιμή Average irradiance during test Ελάχιστη τιμή ακτινοβολίας κατά τη δοκιμή Minimum irradiance during test Μέση θερμοκρασία αέρα περιβάλλοντος Average surrounding air temperature Ελάχιστη θερμοκρασία αέρα περιβάλλοντος Minimum surrounding air temperature Χρονικό διάστημα ισορροπίας πριν από τη δοκιμή Period during which steady state conditions were maintained prior to testing Ρυθμός παροχής ρευστού μεταφοράς θερμότητας Flowrate of heat transfer fluid Θερμοκρασία ρευστού μεταφοράς θερμότητας Temperature of heat transfer fluid Διάρκεια κυκλοφορίας του υγρού μεταφοράς θερμότητας Duration of heat transfer fluid flow Θερμοκρασία απορροφητή αμέσως πριν αρχίσει η κυκλοφορία του ρευστού Absorber temperature immediately prior to heat transfer fluid flow Πρώτη δοκιμή First test 45 Δεύτερη δοκιμή Second test W/m W/m W/m W/m C 32.8 C 26.8 C 31.1 C 60 min 60 min 0,061 l/s 0,061 l/s 22 C 22 C 5 min 5min C C Σημείωση: Η ένταση της προσπίπτουσας ηλιακής ακτινοβολίας στους συλλέκτες ενισχύθηκε με κάτοπτρα. Note: The solar irradiance incident on collectors was enhanced with the use of mirrors Αποτελέσματα Δοκιμής / Test Results Δεν παρατηρήθηκαν αστοχίες. No failures were observed. ΕΔΚ / 6.4 Σελίδα / Page 19 από / from 24

20 11. Δοκιμή διείσδυσης βροχής / Rain penetration test Συνθήκες Δοκιμής / Test Conditions Τοποθέτηση συλλέκτη / Collector mounting : Σε ελεύθερο πλαίσιο / Open frame Σε ομοίωμα οροφής / Simulated Roof Γωνία κλίσης του συλλέκτη / Collector tilt angle: Μέθοδος διατήρησης του απορροφητή ζεστού:... Κυκλοφορία ζεστού νερού Method used to keep absorber warm:... Hot water circulation Παροχή ψεκασμού νερού / Water spray flowrate : l/s Διάρκεια ψεκασμού / Duration of water spray:... 4 h Αποτελέσματα Δοκιμής / Test Results Βάρος συλλέκτη πριν από τον ψεκασμό: g ± 3 g Collector mass before spraying Βάρος συλλέκτη μετά τον ψεκασμό: g ± 3 g Collector mass after spraying Παρατηρήσεις / Remarks Παρατηρήθηκε διείσδυση 25 γραμμαρίων νερού στον συλλέκτη. Water penetration of 5 gr was measured in the collector. ΕΔΚ / 6.4 Σελίδα / Page 20 από / from 24

21 12. Δοκιμή αντοχής σε παγετό / Freezing test Η δοκιμή δεν γίνεται / Not applicable 13. Μηχανικές δοκιμές / Mechanical load test Δοκιμή θετικής πίεσης του συλλέκτη και των στοιχείων στερέωσης/positive pressure test of the collector and the fixings Χρησιμοποιούμενη μέθοδος άσκησης της πίεσης:... Τοποθέτηση νερού στο κάλυμμα Method used to apply pressure...loading with water Συνθήκες Δοκιμής / Test Conditions Μέγιστη πίεση δοκιμής / Maximum pressure load: Pa Αποτελέσματα Δοκιμής / Test Results Δεν παρατηρήθηκαν αστοχίες. No failures were observed Δοκιμή αρνητικής πίεσης του συλλέκτη και των στοιχείων στερέωσης / Negative pressure test of the collector and fixings Χρησιμοποιούμενη μέθοδος άσκησης της πίεσης:... Βεντούζες Method used to apply pressure... Suction cups Συνθήκες Δοκιμής / Test Conditions Μέγιστη πίεση δοκιμής / Maximum pressure load: Pa Αποτελέσματα Δοκιμής / Test Results Δεν παρατηρήθηκαν αστοχίες. No failures were observed. ΕΔΚ / 6.4 Σελίδα / Page 21 από / from 24

22 14. Δοκιμή αντοχής σε κρούση / Impact resistance test Συνθήκες Δοκιμής / Test Conditions Διάμετρος σφαίρας / Ball diameter : mm Μάζα σφαίρας / Βall mass : g Η δοκιμή έγινε χρησιμοποιώντας / Test performed using : Κατακόρυφη πτώση / Vertical drops Εκκρεμές / Pendulum Διαδικασία Δοκιμής / Test Procedure Ύψος πτώσης (m) Drop height (m) Αριθμός πτώσεων No. of drops Αποτελέσματα Δοκιμών / Test Results Το κάλυμμα του συλλέκτη δεν έσπασε. The collector cover was not broken. ΕΔΚ / 6.4 Σελίδα / Page 22 από / from 24

23 15. Αποτελέσματα τελικών επιθεωρήσεων / Final inspection results Η εκτίμηση κάθε πιθανού προβλήματος έγινε με βάση την ακόλουθη κλίμακα : Each potential problem has been evaluated according to the following scale: 0 Δεν υπάρχει πρόβλημα / No problem 1 Υπάρχει μικρό πρόβλημα / Μinor problem 2 Υπάρχει σοβαρό πρόβλημα / Severe problem * Δεν ήταν δυνατός ο χαρακτηρισμός / Inspection to establish the conditions was not possible Μέρος του Συλλέκτη Collector Component a) Πλαίσιο συλλέκτη / δεσίματα Collector box / fasteners b) Στηρίγματα / κατασκευή Mountings / structure c) Λάστιχα / στεγανοποιητικά Seals / gaskets d) Διαφανές κάλυμμα / ανακλαστήρες Cover / reflector e) Eπικάλυψη απορροφητή Absorber coating f) Σωληνώσεις απορροφητή Absorber tubes and headers g) Στηρίγματα απορροφητή Absorber mountings h) Μόνωση Insulation Ατέλεια / Ελάττωμα Potential Problem Ρωγμές / στρέβλωση / διάβρωση Cracking / warping / corrosion Διείσδυση βροχής Rain penetration Αντοχή / ασφάλεια Strength / safety Ρωγμές / πρόσφυση / ελαστικότητα Cracking / adhesion / elasticity Ρωγμές / ραγίσματα / λυγισμός Cracking / crazing / bucking Ξεφλούδισμα / στρέβλωση / εξαέρωση Delamination / warping / outgassing Ρωγμές / ραγίσματα / φουσκάλιασμα Cracking / crazing / blistering Παραμόρφωση / διάβρωση / διαρροή Deformation / corrosion / leakage Απώλεια επαφής σωλήνα-πτερυγίου Loss of bonding Παραμόρφωση / διάβρωση Deformation / corrosion Κατακράτηση νερού / εξαέρωση Water retention / outgassing Υποβάθμιση Degradation Χαρακτηρισμός Evaluation ΕΔΚ / 6.4 Σελίδα / Page 23 από / from 24

24 16. Σύμβολα και μονάδες / Symbols and units Σύμβολο Symbol G G d H θ a Σημασία Meaning 'Ενταση ολικής ηλιακής ακτινοβολίας Global solar irradiance 'Ενταση διάχυτης ηλιακής ακτινοβολίας Diffuse solar irradiance Ημερήσια ηλιακή ακτινοβολία Daily solar irradiation Θερμοκρασία περιβάλλοντος αέρα Ambient or surrounding air temperature Μονάδες Units W/ m 2 W/ m 2 MJ/m 2 C ΕΔΚ / 6.4 Σελίδα / Page 24 από / from 24
